SS-20

ПОДВЕСКА







СБОРКА



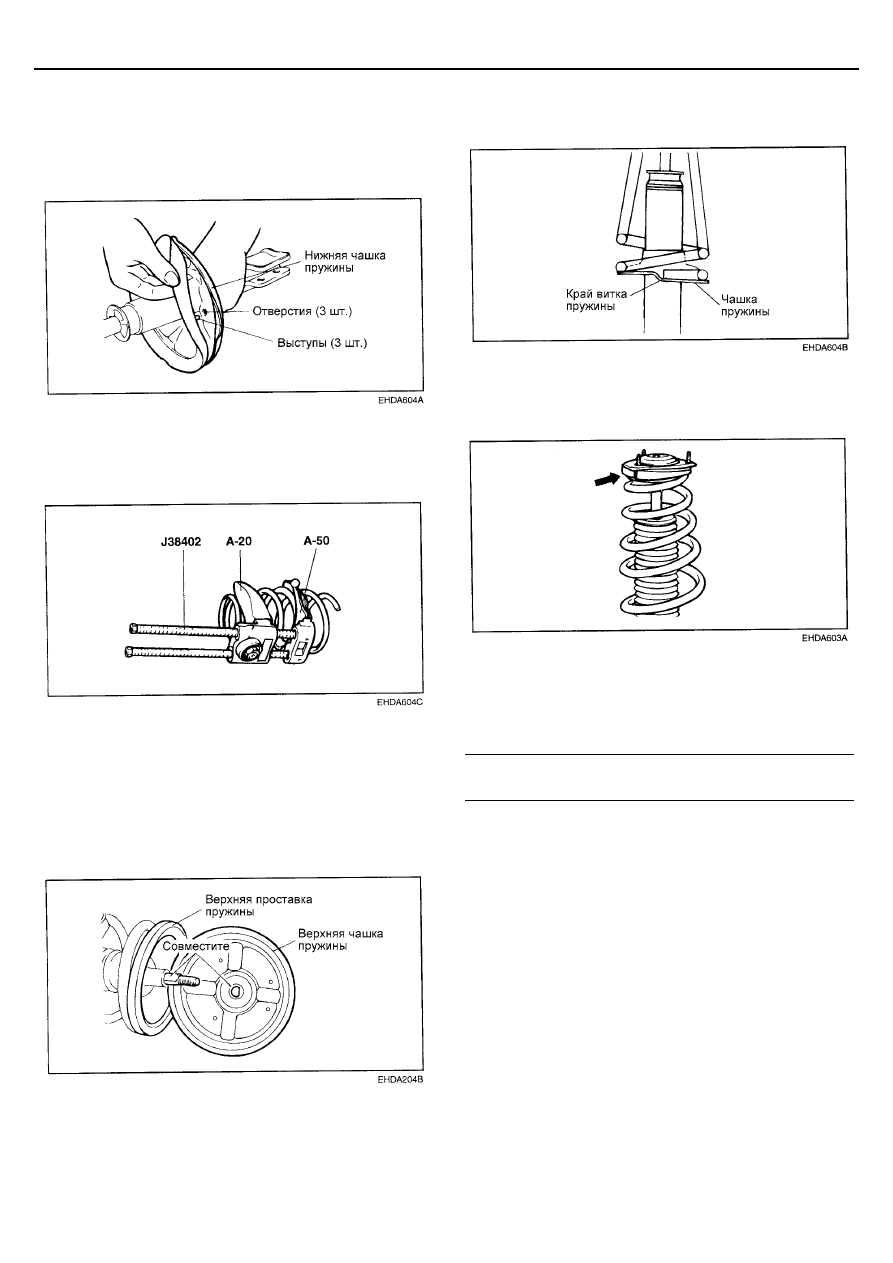

1.  Установите нижнюю проставку пружины так, чтобы

выступы на ней были совмещены с отверстиями в
нижней чашки пружины.






2.  Установите защитный чехол на амортизатор.

3.  С помощью специального инструмента (J38402, А-42)

сожмите пружину.






4.  Выдвиньте шток амортизатора до упора, установите

верхнюю чашку пружины и демпфируюущую опору
стойки в сборе.



ПРИМЕЧАНИЕ
Совместите плоскую часть D-образного отверстия
верхней чашки пружины с лыской безрезъбовой части
штока амортизатора.





5.  Совместите верхний и нижнию витки пружины с

соответствующими выемками на верхней и нижней
чашках пружины стойки, затем временно затяните
самоконтрящуюся гайку.





ВНИМАНИЕ
Заменяйте самоконтрящуюся гайку новой после снятия.





6.  При установке расположите демпфируюущую опору

стойки так, чтобы ее болт был совмещен с выступом
верхней чашки пружины, как показано на рисунке.






7.  Снимите специальный инструмента (J38402, А-20 и А-

50).



8.  Затяните самоконтрящуюся гайку номинальным

моментом.


Момент затяжки


40 - 55 Нм






ЗАДНЯЯ ПОДВЕСКА SS-21







ПРОДОЛЬНЫЙ РЫЧАГ ПОДВЕСКИ

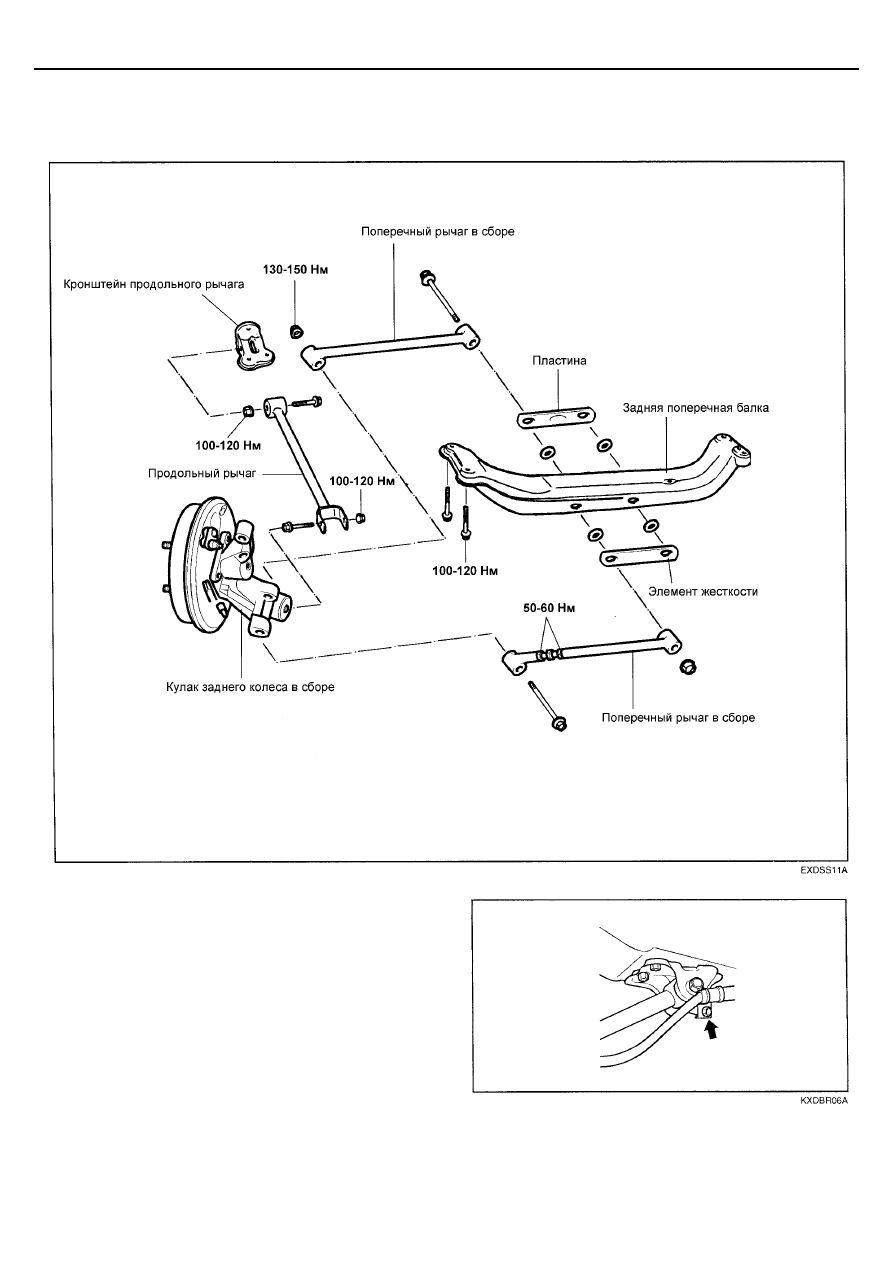

ДЕТАЛИ



СНЯТИЕ


1.  Отсоедините трос стояночного тормоза от кронштейна

продольного рычага задней подвески.








2.  Отверните болты крепления продольного рычага

задней подвески и снимите продольный рычаг.





SS-22

ПОДВЕСКА







3.  Отверните болт крепления поперечного рычага

подвески к кулаку заднего колеса.






4.  Поддержите заднюю поперечную балку, установив

домкрат под ее центральную часть, затем отверните
болты крепления поперечной балки к кузову.



5.  Снимите заднюю поперечную балку вместе с

поперечными рычагами подвески.



ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО
РЫЧАГА



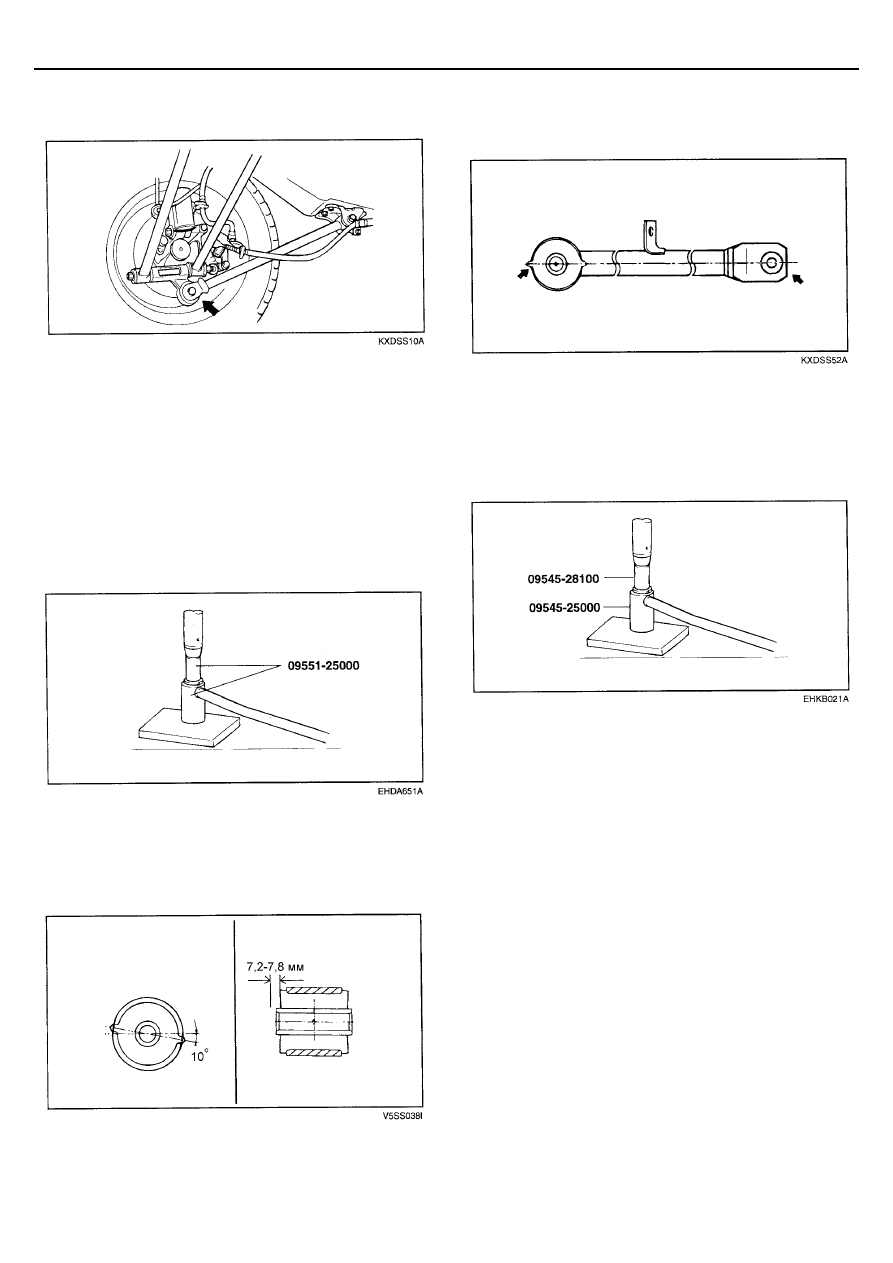

1.  Установите специальный инструмент (09551-25000) на

продольный рычаг подвески.






2.  Извлеките втулку продольного рычага.



3.  С помощью специального инструмента (09551-25000)

запрессуйте новую втулку в продольный рычаг
подвески.









ПРИМЕЧАНИЕ
Запрессуйте втулку, расположив ее относительно
рычага, как показано на рисунке.






ЗАМЕНА ВТУЛКИ ПОПЕРЕЧНОГО
РЫЧАГА



1.  Установите специальный инструмент (09545-28100 и

09545-25000) на поперечный рычаг.






2.  Извлеките втулку поперечного рычага.

3.  Намочите мыльной водой поверхности контакта втулки

и поперечного рычага.


4.  С помощью специального инструмента (09545-25000)

запрессуйте новую втулку в поперечный рычаг.






ЗАДНЯЯ ПОДВЕСКА SS-23







ЗАМЕНА ЗАДНЕГО
СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ



1.  Отсоедините стойки стабилизатора от задней стойки

подвески.


2.  Снимите кронштейны крепления стабилизатора.





3.  Снимите стабилизатор поперечной устойчивости.



ПРОВЕРКА



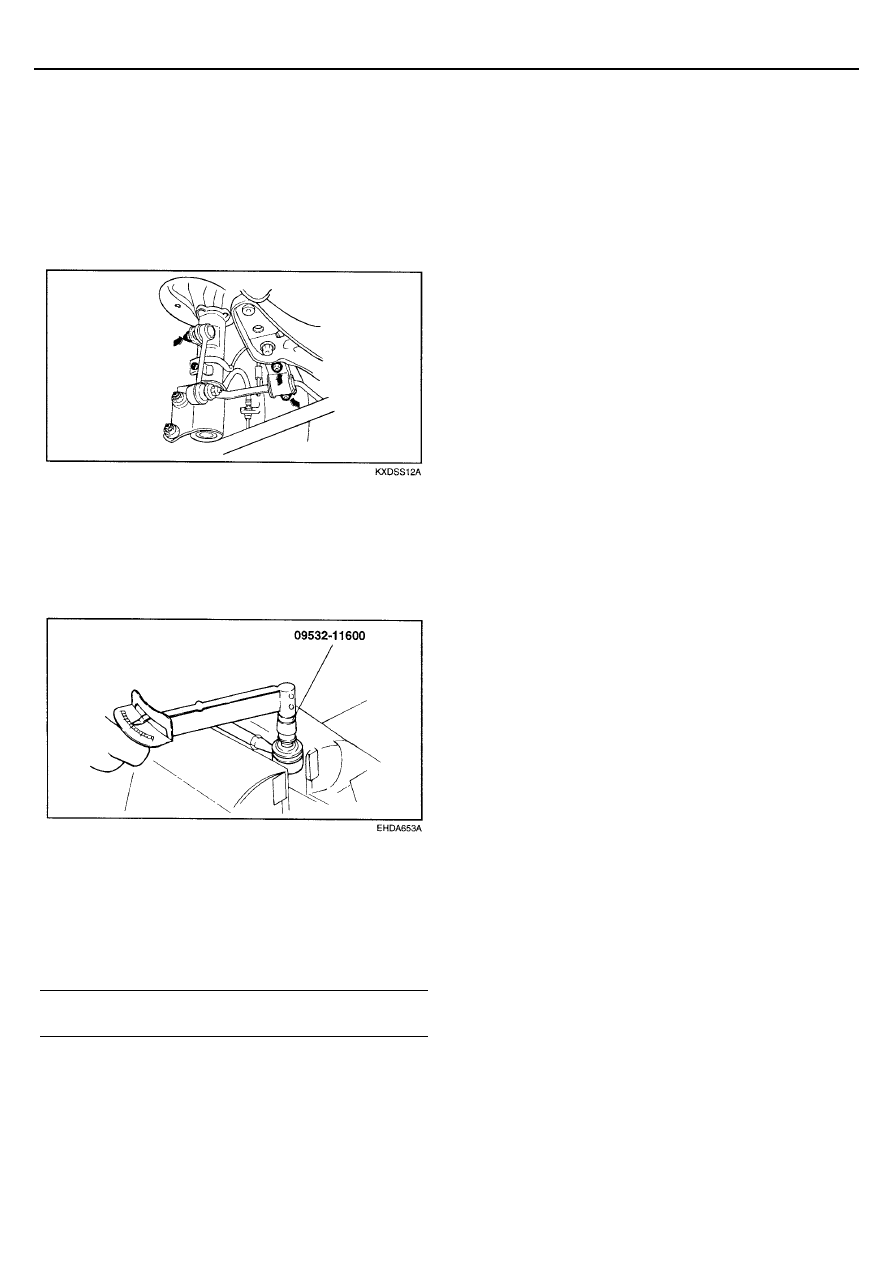

Проверьте момент вращения шарового шарнира стойки
стабилизатора.





1.  При наличии трещин или разрывов защитного чехла

шарового шарнира замените его и добавьте смазку в
шаровой шарнир.

2.  Несколько раз покачайте палец шарового шарнира

стойки стабилизатора.

3.  Наверните самоконтрящуюся гайку на палец шарового

шарнира и затем измерьте момент вращения пальца
шарового шарнира.



Номинальное значение:


3.5 - 10 Нм



4.  Если момент вращения превышает верхний предел

номинального значения, то замените стойку
стабилизатора.

5.  Если момент вращения меньше нижнего предела

номинального значения, то шаровой шарнир считается
годным к дальнейшей эксплуатации, пока отсутствует
заедание и чрезмерный зазор в шаровом шарнире.
