Hyundai Elantra (2000+). Руководство - часть 151

SS-16

ПОДВЕСКА







ПЕРЕДНИЙ СТАБИЛИЗАТОР
ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

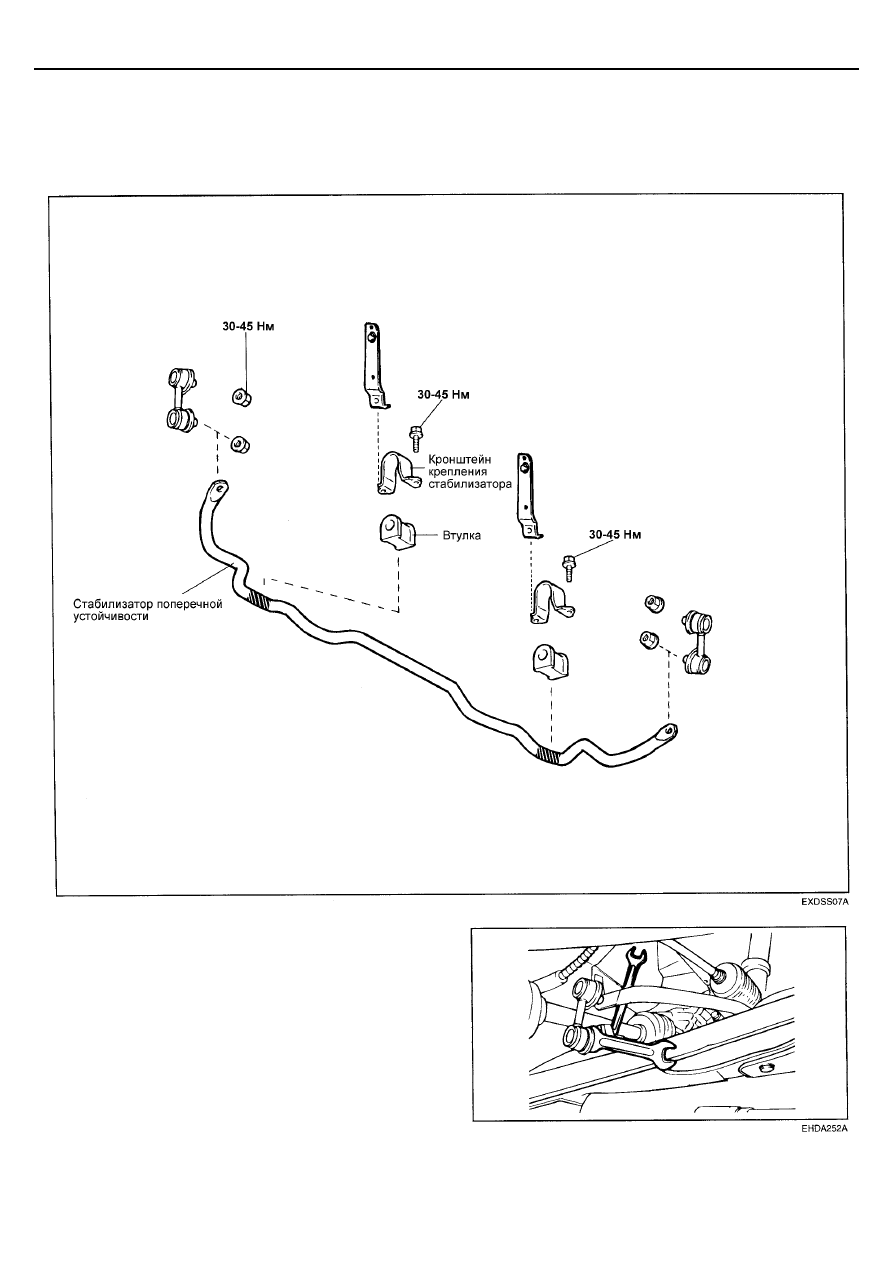

ДЕТАЛИ





СНЯТИЕ



1.  Снимите переднее колесо.

2.  Снимите стойки стабилизатора в сборе.








ПЕРЕДНЯЯ ПОДВЕСКА SS-17







3.  Снимите кронштейны крепления стабилизатора и

втулки стабилизатора.






4.  Снимите стабилизатор поперечной устойчивости.



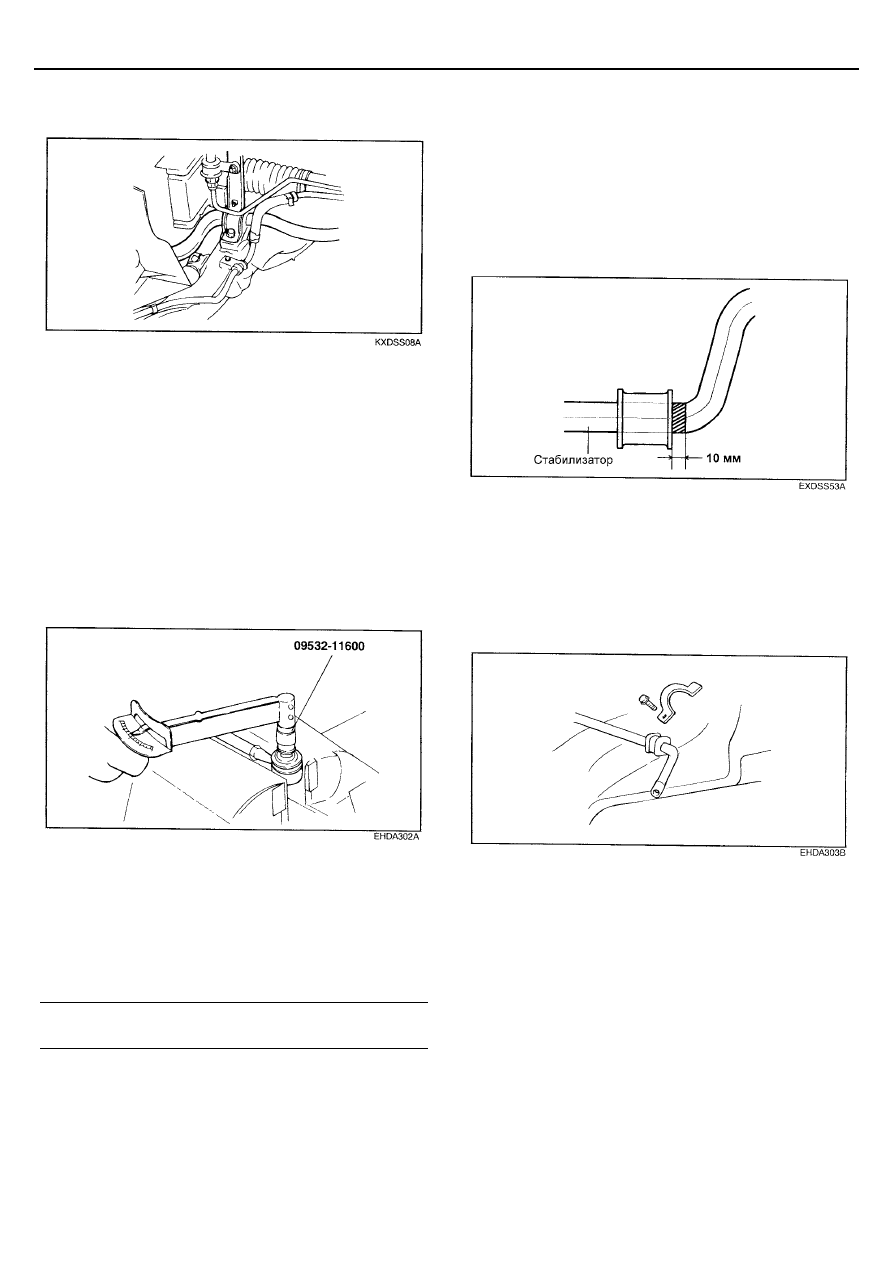

ПРОВЕРКА



1.  Проверьте стабилизатор поперечной устойчивости на

отсутствие повреждений или деформации.


2.  Проверьте все болты на отсутствие деформации и

повреждений.


3.  Проверьте защитные чехла шаровых шарниров стоек

стабилизатора на отсутствие трещин и повреждений.


4.  Проверьте момент вращения пальца шарового

шарнира стойки стабилизатора.






•

При наличии трещин или разрывов защитного чехла
шарового шарнира замените его и добавьте смазку в
шаровой шарнир.

•

Несколько раз покачайте палец шарового шарнира
стойки стабилизатора.

•

Наверните самоконтрящуюся гайку на палец шарового
шарнира и затем измерьте момент вращения пальца
шарового шарнира.



Номинальное значение:


1,7 - 3,2 Нм



•

Если момент вращения превышает верхний предел
номинального значения, то замените стойку
стабилизатора.

•

Если момент вращения меньше нижнего предела
номинального значения, то шаровой шарнир считается
годным к дальнейшей эксплуатации, пока отсутствует
заедание и чрезмерный зазор в шаровом шарнире.



УСТАНОВКА


1.  Установите втулки на стабилизатор поперечной

устойчивости.



ПРИМЕЧАНИЕ
Расстояние между краем втулки и краем окрашенной
белой краской установочной метки на стабилизаторе со
стороны наружной части автомобиля должно быть
равно 10 мм.





2.  Установите кронштейн крепления стабилизатора на

втулку.


3.  Полностью совместите втулку с установочной меткой

на стабилизаторе, окрашенной белой краской.
Временно затяните болты кронштейна крепления
стабилизатора, затем установите кронштейн крепления
с противоположной стороны стабилизатора.










SS-18

ПОДВЕСКА







ЗАДНЯЯ ПОДВЕСКА



ЗАДНЯЯ СТОЙКА

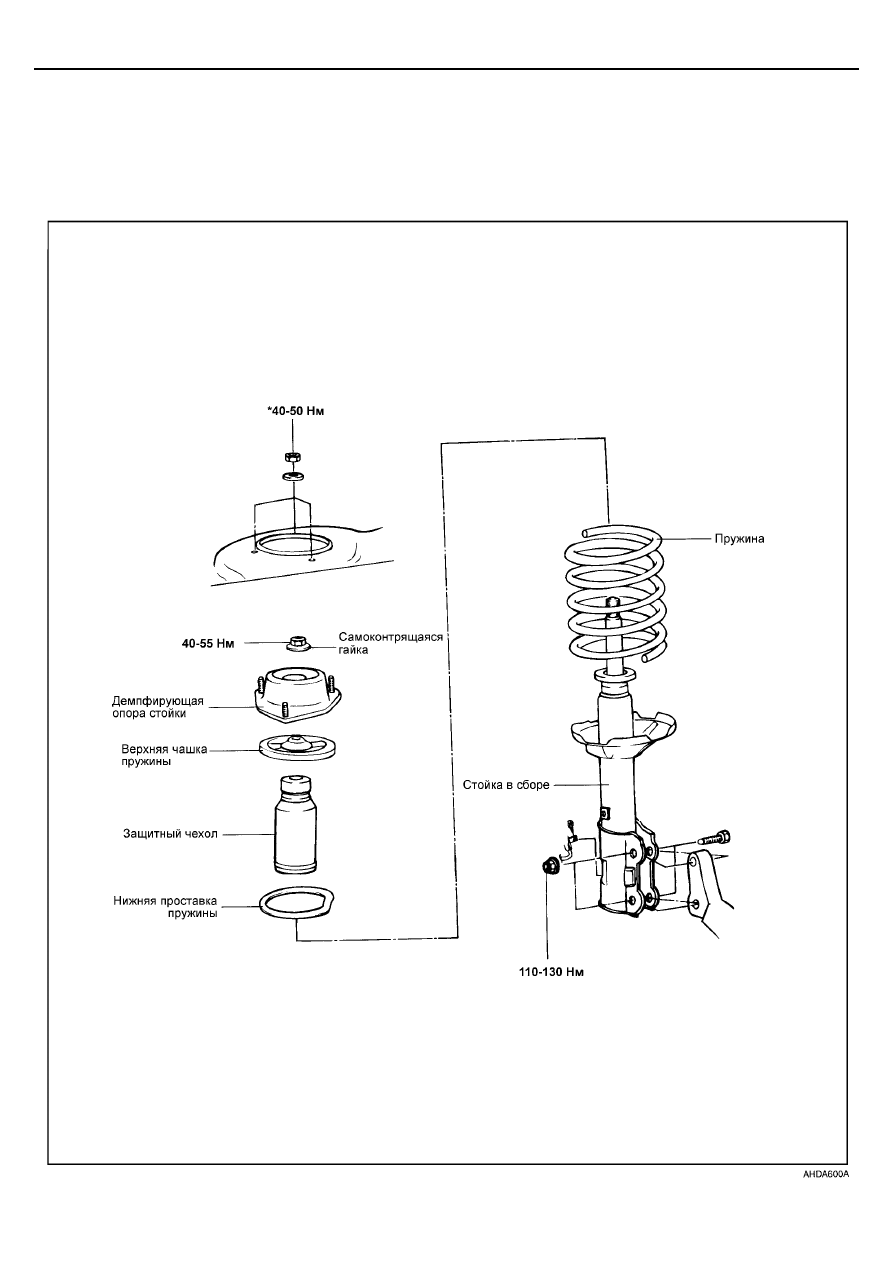

ДЕТАЛИ







ВНИМАНИЕ
Заменяйте самоконтрящиеся гайки новыми после снятия.



ЗАДНЯЯ ПОДВЕСКА SS-19







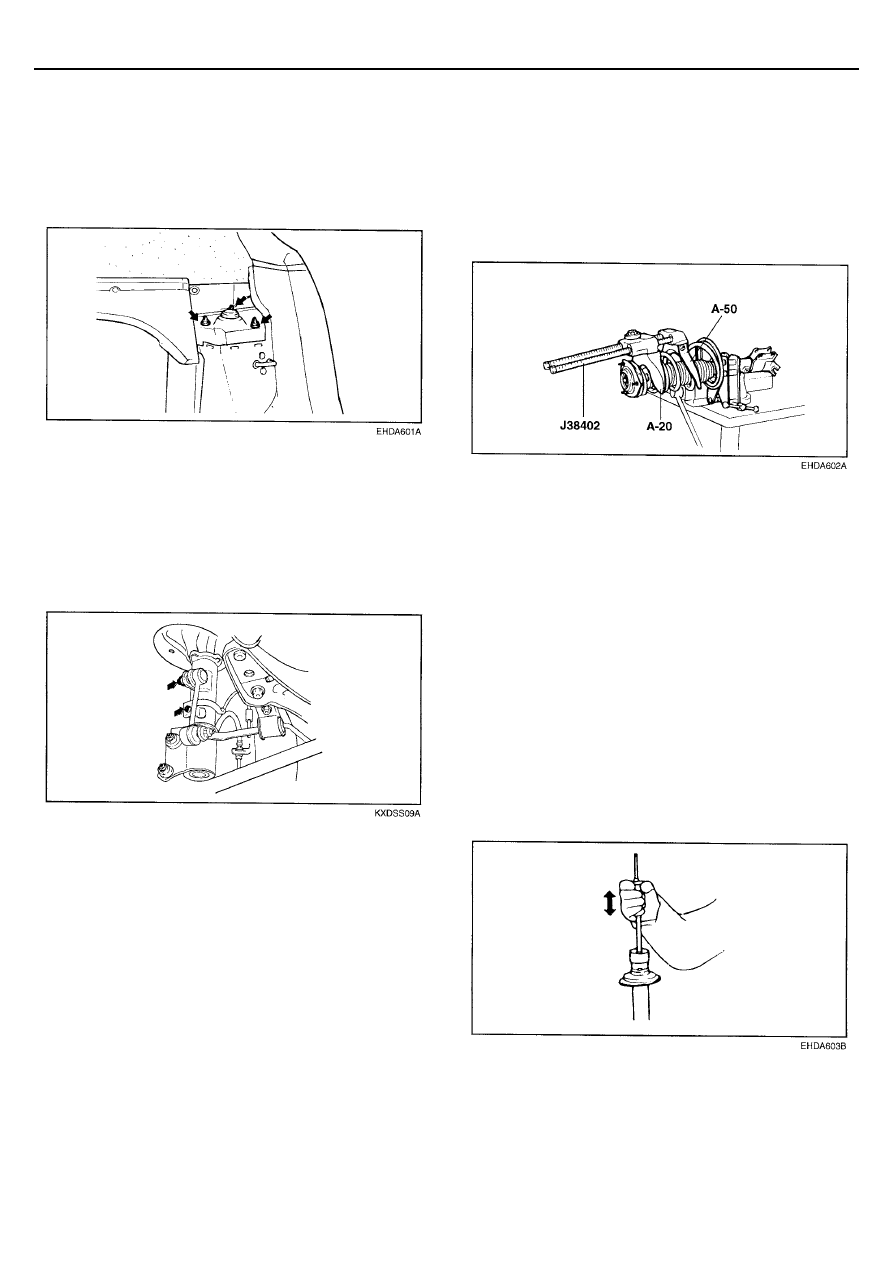

СНЯТИЕ



1.  Ослабьте болты, фиксирующие спинку заднего

сиденья и снимите спинку заднего сиденья в сборе.


2.  Отверните три гайки крепления демпфирующей опоры

задней стойки (верхние).






3.  Снимите заднее колесо.

4.  Отсоедините тормозной шланг и провод датчика

частоты вращения колеса от задней стойки подвески.


5.  Снимите стойки стабилизатора.

6.  Отверните два болта крепления задней стойки

подвески к кулаку заднего колеса.






ВНИМАНИЕ
Будьте осторожны, не уроните заднюю стойку.

7.  Снимите заднюю стойку в сборе с автомобиля.




РАЗБОРКА



1.  С помощью специального инструмента (J38402, А-20 и

А-50) сожмите пружину стойки так, чтобы воздействие
на чашки пружины было минимальным.


ПРИМЕЧАНИЕ
Не применяйте пневматический инструмент (ударный
гайковерт).





2.  Отверните самоконтрящуюся гайку на верхнем конце

штока амортизатора.


3.  Снимите демпфирующую опору стойки, верхнюю чашку

пружины, пружину и защитный чехол со стойки в сборе.



ПРОВЕРКА



1.  Проверьте демпфирующую опору стойки на отсутствие

износа или повреждения.


2.  Проверьте резиновые детали на отсутствие

повреждений или ухудшения технического состояния.


3.  Проверьте пружину и стойку в сборе на отсутствие

износа или деформации (проседание и снижение
жесткости).


4.  Проверьте амортизатор на отсутствие ненормального

сопротивление перемещению штока и постороннего
шума.
