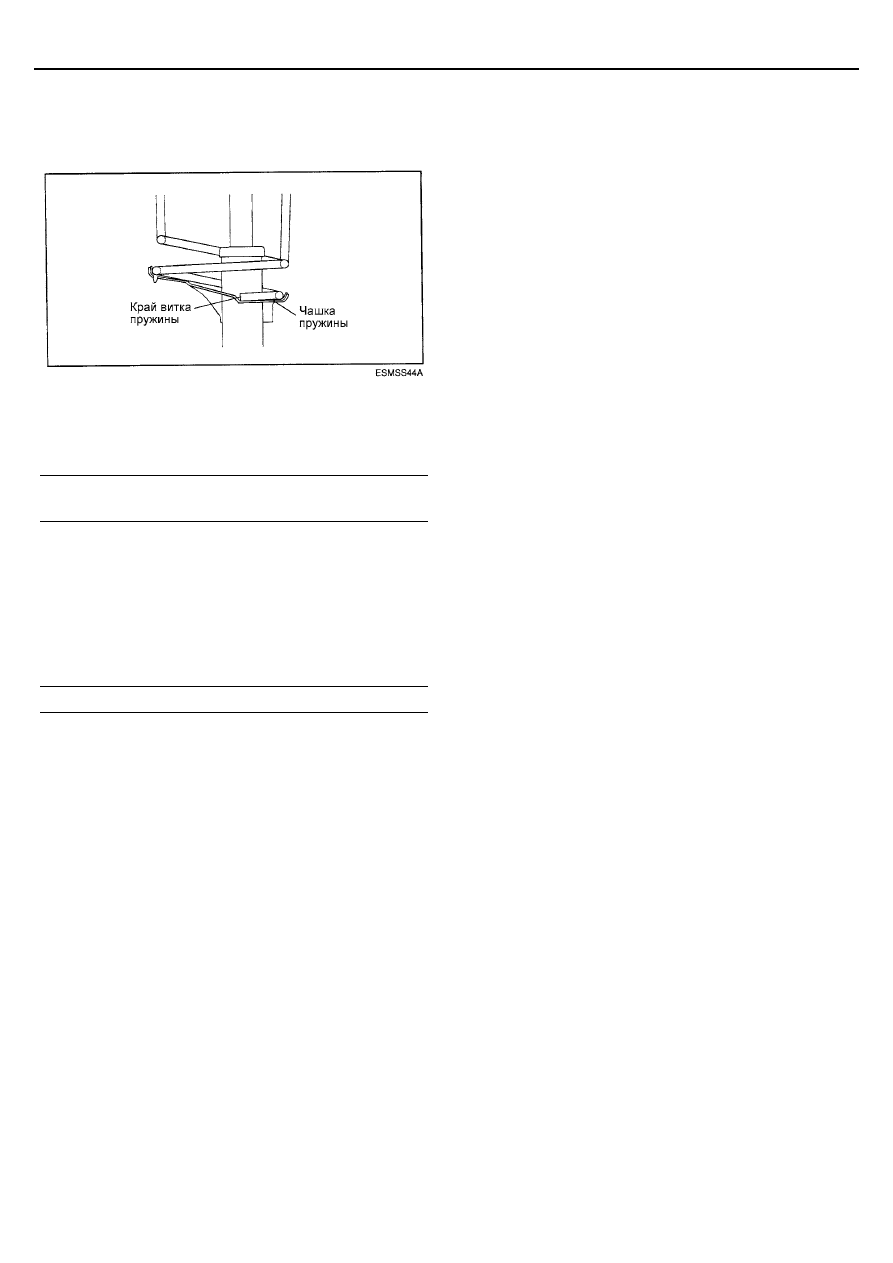

5.  Совместите верхний и нижнию витки пружины с

соответствующими выемками на верхней и нижней
чашках пружины стойки, затем временно затяните
самоконтрящуюся гайку.






6.  Снимите специальный инструмент.



7.  Затяните самоконтрящуюся гайку номинальным

моментом.


Момент затяжки


50 - 70 Нм


8.  Нанесите указанную смазку на подшипник

демпфирующей опоры стойки и установите защитный
колпачок.



ВНИМАНИЕ
Будьте осторожны при нанесении смазки, не
допускайте попадания смазки на резиновую часть
демпфирующей опоры.

Рекомендуемая смазка : MS511-11 или равнозначная









ПЕРЕДНЯЯ ПОДВЕСКА SS-13







НИЖНИЙ РЫЧАГ



ДЕТАЛИ





СНЯТИЕ

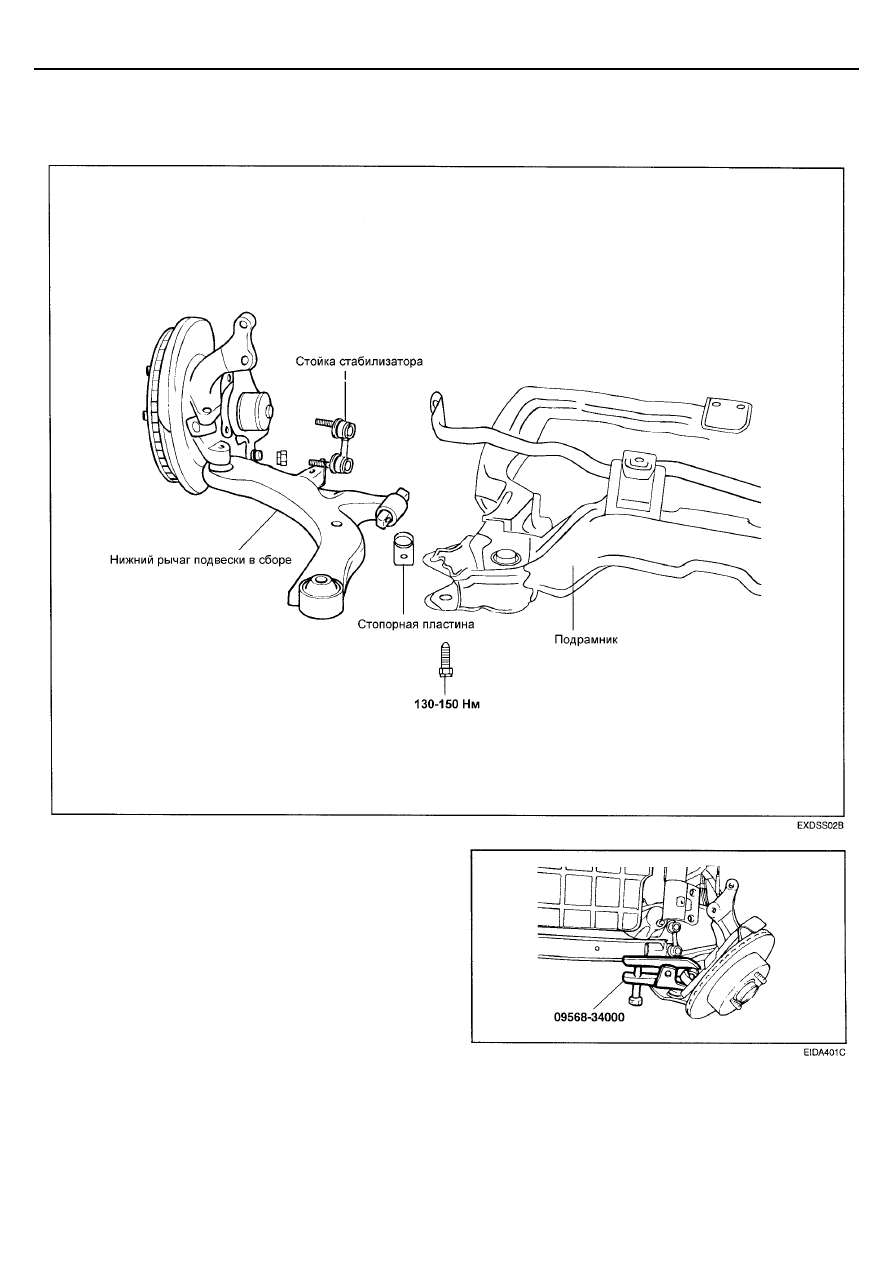

1.  Снимите переднее колесо.

2.  Снимите шплинт, отверните гайку крепления вала

привода колеса и снимите шайбу.


3.  Ослабьте гайку крепления шаровой опоры нижнего

рычага подвески к поворотному кулаку.
(Не отворачивайте гайку полностью).


4.  Отверните два болта крепления передней стойки к

поворотному кулаку (нижние).


5.  Потяните ступицу колеса наружу от автомобиля и

отделите от нее вал привода колеса.


6.  С помощью специального инструмента (09568-34000)

отсоедините шаровую опору нижнего рычага от
нижнего рычага.








7.  Временно установите болты крепления передней

стойки к поворотному кулаку (нижние).


8.  Отверните гайку крепления стойки стабилизатора.




SS-14

ПОДВЕСКА







9.  Отверните два болта крепления втулок "А" и "G"

нижнего рычага.


10.  Снимите нижний рычаг подвескив сборе.



УСТАНОВКА



1.  При затяжке крепления стойки стабилизатора

удерживая шаровой шарнир от проворота гаечным
ключом (14 мм), затяните самоконтрящуюся гайку.







ЗАМЕНА ДЕТАЛЕЙ

ШАРОВАЯ ОПОРА НИЖНЕГО РЫЧАГА И
ЗАЩИТНЫЙ ЧЕХОЛ



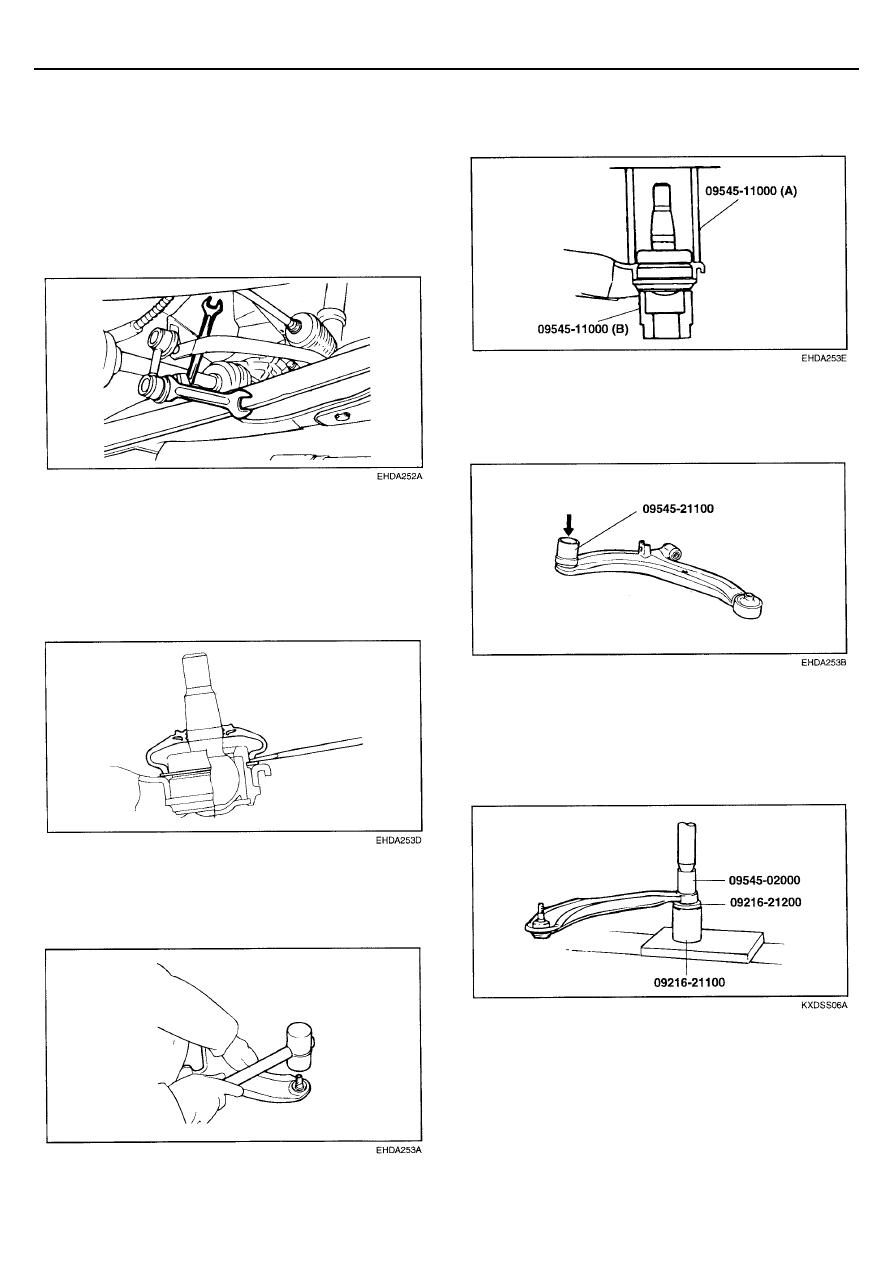

1.  С помощью плоской отвертки снимите защитный чехол

с шаровой опоры нижнего рычага.






2.  Снимите стопорное кольцо.



3.  С помощью пластикового молотка выбейте шаровую

опору из нижнего рычага.





 4. С помощью специального инструмента (09545-11000)

запрессуйте новую шаровую опору в нижний рычаг в
сборе.






5.  Установите стопорное кольцо.



6.  С помощью специального инструмента (09545-21000)

установите защитный чехол.







ЗАМЕНА ВТУЛКИ "G" НИЖНЕГО РЫЧАГА



1.  Установите специальный инструмент (09545-02000,

09216-21200 и 09216-21100) на нижний рычаг.


2.  Выпрессуйте втулку.





3.  Намочите мыльной водой следующие детали:


•

Внешнюю поверхность втулки

•

Внутреннюю установочную поверхность нижнего
рычага под втулку



4.  Установите новую втулку на нижний рычаг с помощью

специального инструмента (09216-21100 и 09624-
34000).



ПЕРЕДНЯЯ ПОДВЕСКА SS-15










ПРИМЕЧАНИЕ

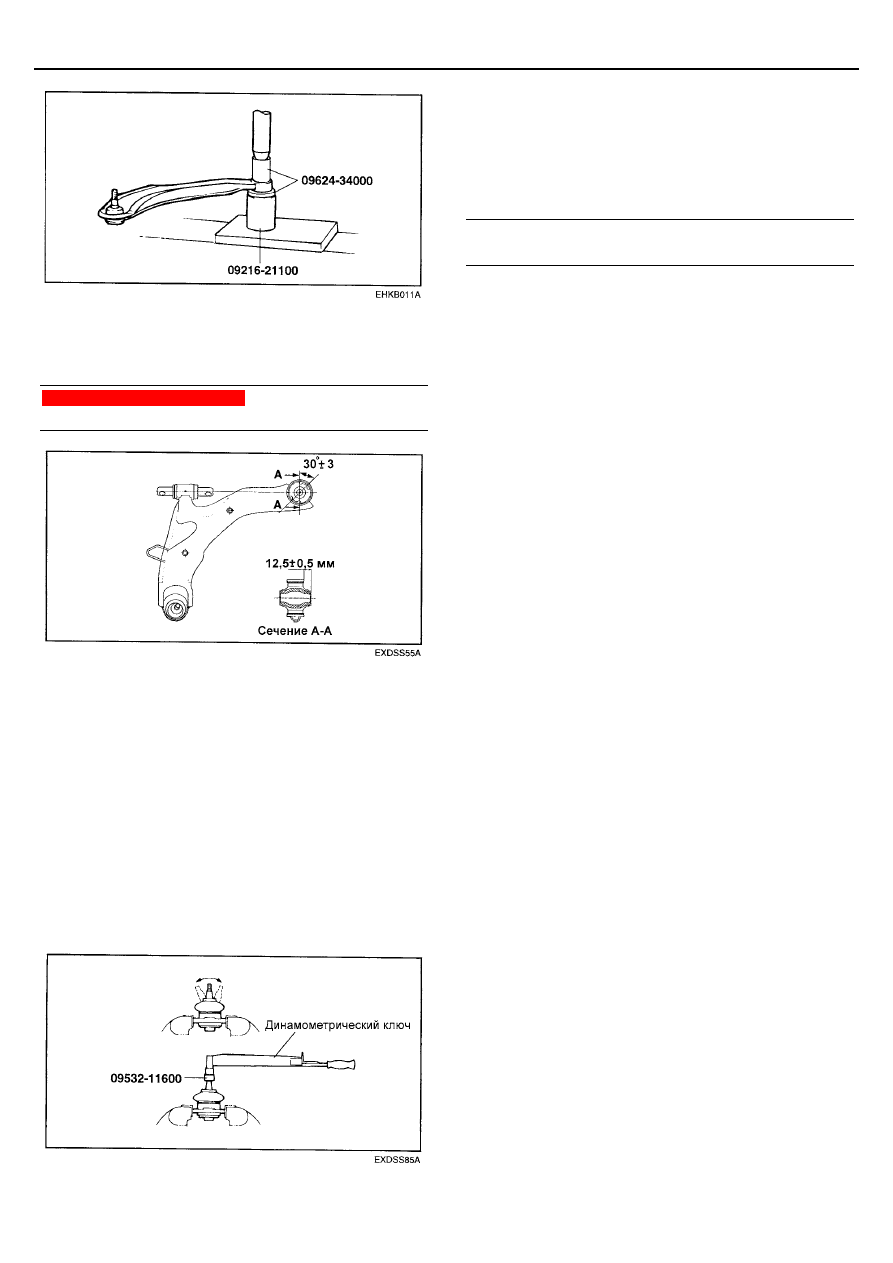

Запрессуйте втулку "G" нижнего рычага, расположив ее
под углом, как показано на рисунке.

Усилие запрессовки для втулки:
 80

Н или больше







ПРОВЕРКА



1.  Проверьте резиновые втулки на отсутствие износа или

деформации.


2.  Проверьте нижний рычаг на отсутствие изгиба или

трещин.


3.  Проверьте защитный чехол шаровой опоры на

отсутствие трещин и повреждений.


4.  Проверьте все болты на отсутствие деформации и

повреждений.


5.  Проверьте момент вращения пальца шаровой опоры

нижнего рычага.









•

При наличии трещин или разрывов защитного чехла
шаровой опоры замените шаровую опору нижнего
рычага в сборе.

•

Несколько раз покачайте палец шаровой опоры
нижнего рычага.

•

Измерьте момент вращения пальца шаровой опоры
нижнего рычага.



Номинальное значение:


3,5 - 10 Нм



•

Если момент вращения превышает верхний предел
номинального значения, то замените шаровую опору
нижнего рычага в сборе.

•

Если момент вращения меньше нижнего предела
номинального значения, то допускается повторная
установка данной шаровой опоры, если отсутствует
заедание и чрезмерный люфт пальца шарнира.
