ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







СНЯТИЕ


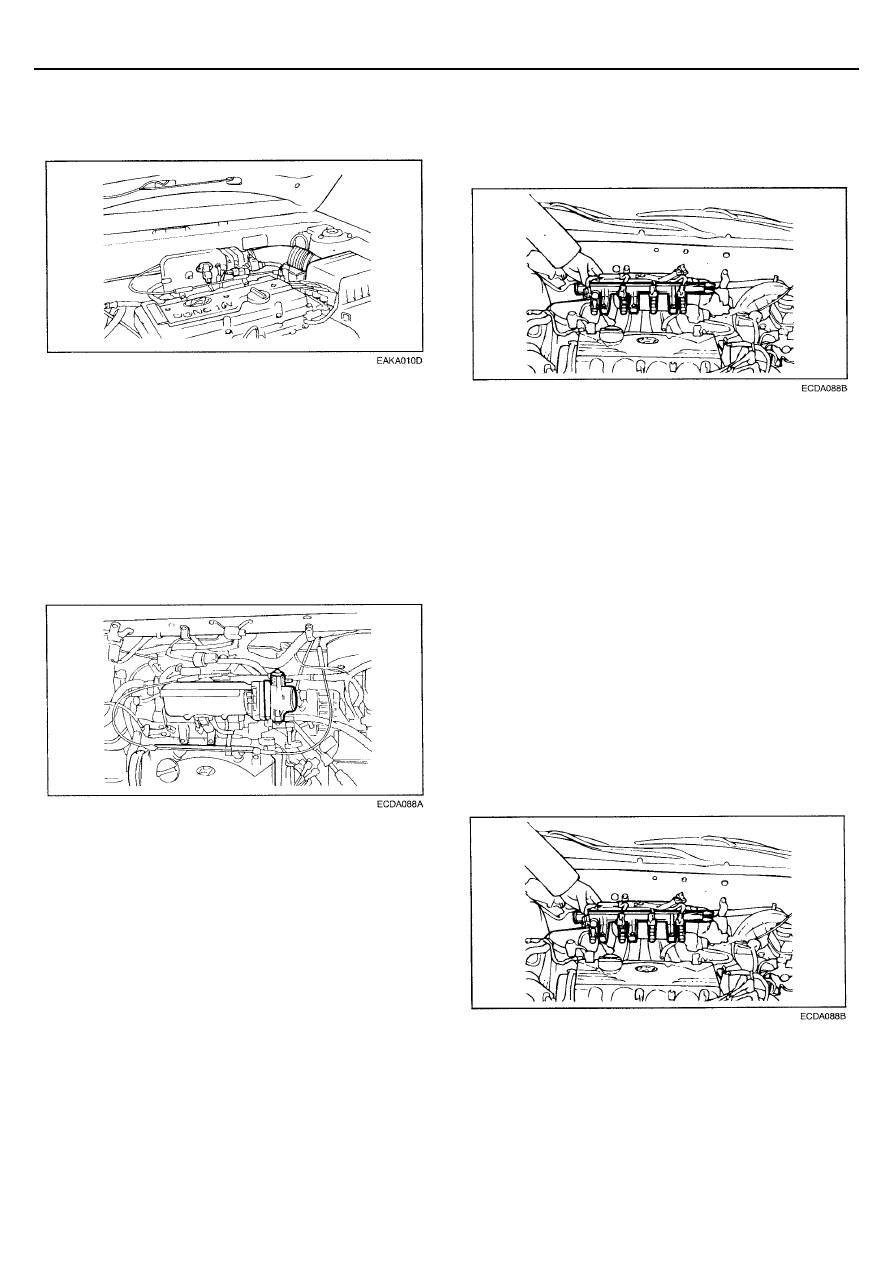

1.   Снимите шумозащитный кожух двигателя.





2.   Отсоедините впускной воздушный шланг от корпуса

дроссельной заслонки.


3.   Отсоедините трос педали акселератора.

4.   Отсоедините шланг системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


5.   Отсоедините вакуумные шланги, разъем жгута

проводов сервопривода регулятора оборотов
холостого хода и разъем жгута проводов датчика
положения дроссельной заслонки.






6.   Перед отсоединением топливного шланга высокого

давления от топливного коллектора стравите
остаточное давление из топливопроводов высокого
давления, чтобы не допустить разбрызгивания
топлива.


7.   Отверните крепление впускного коллектора.

8.   Снимите впускной коллектор в сборе и прокладку.

9.   Отсоедините разъем жгута проводов топливных

форсунок.




 10.



Снимите топливный коллектор вместе с форсунками.


ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при снятии
топливного коллектора.






ПРОВЕРКА



ВПУСКНОЙ КОЛЛЕКТОР


1.   Проверьте детали на отсутствие трещин и

повреждений.



ВОЗДУШНЫЕ ШЛАНГИ


1.   Проверьте детали на отсутствие трещин и

повреждений.



УСТАНОВКА


1.   Замените прокладку впускного коллектора новой и

установите впускной коллектор на место.


2.   Установите топливный коллектор вместе с

форсунками.


ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при установке
топливного коллектора.





3.   Подсоедините разъем жгута проводов топливных

форсунок.


4.   Установите кронштейн опоры впускного коллектора.

5.   Подсоедините топливный шланг высокого давления.





СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕMA-61







6.   Подсоедините шланг системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


7.   Подсоедините впускной воздушный шланг к корпусу

дроссельной заслонки.


8.   Подсоедините трос педали акселератора.

9.   Подсоедините разъем жгута проводов сервопривода

регулятора оборотов холостого хода и разъем жгута
проводов датчика положения дроссельной заслонки.










ЕMA-62

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







ГЛУШИТЕЛЬ



ГЛУШИТЕЛЬ

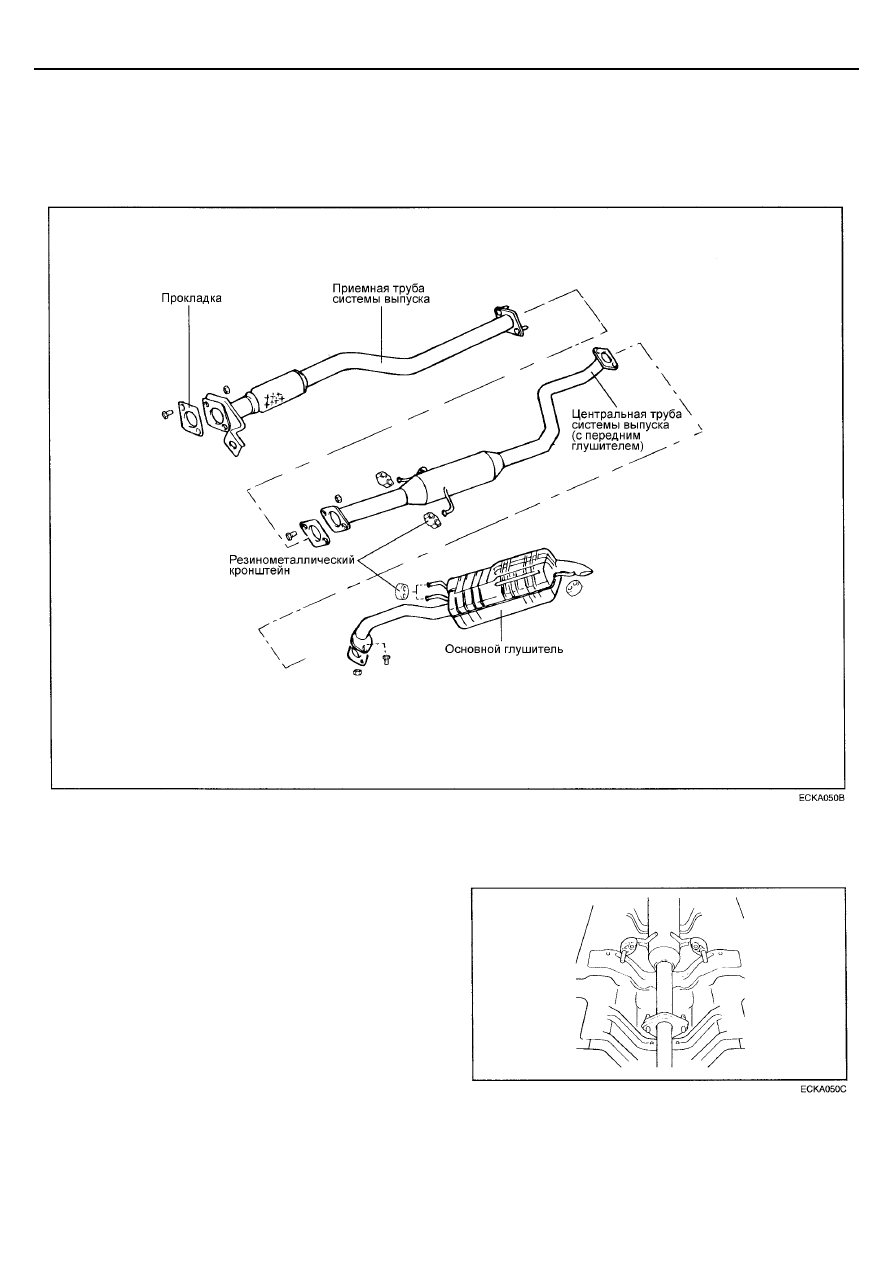

КОМПОНЕНТЫ












СНЯТИЕ



ОСНОВНОЙ ГЛУШИТЕЛЬ


ВНИМАНИЕ
Перед началом операций снятия или проверки
компонентов системы выпуска убедитесь, что они
достаточно остыли.



 1.



Отсоедините основной глушитель от центральной
трубы системы выпуска.










СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕMA-63







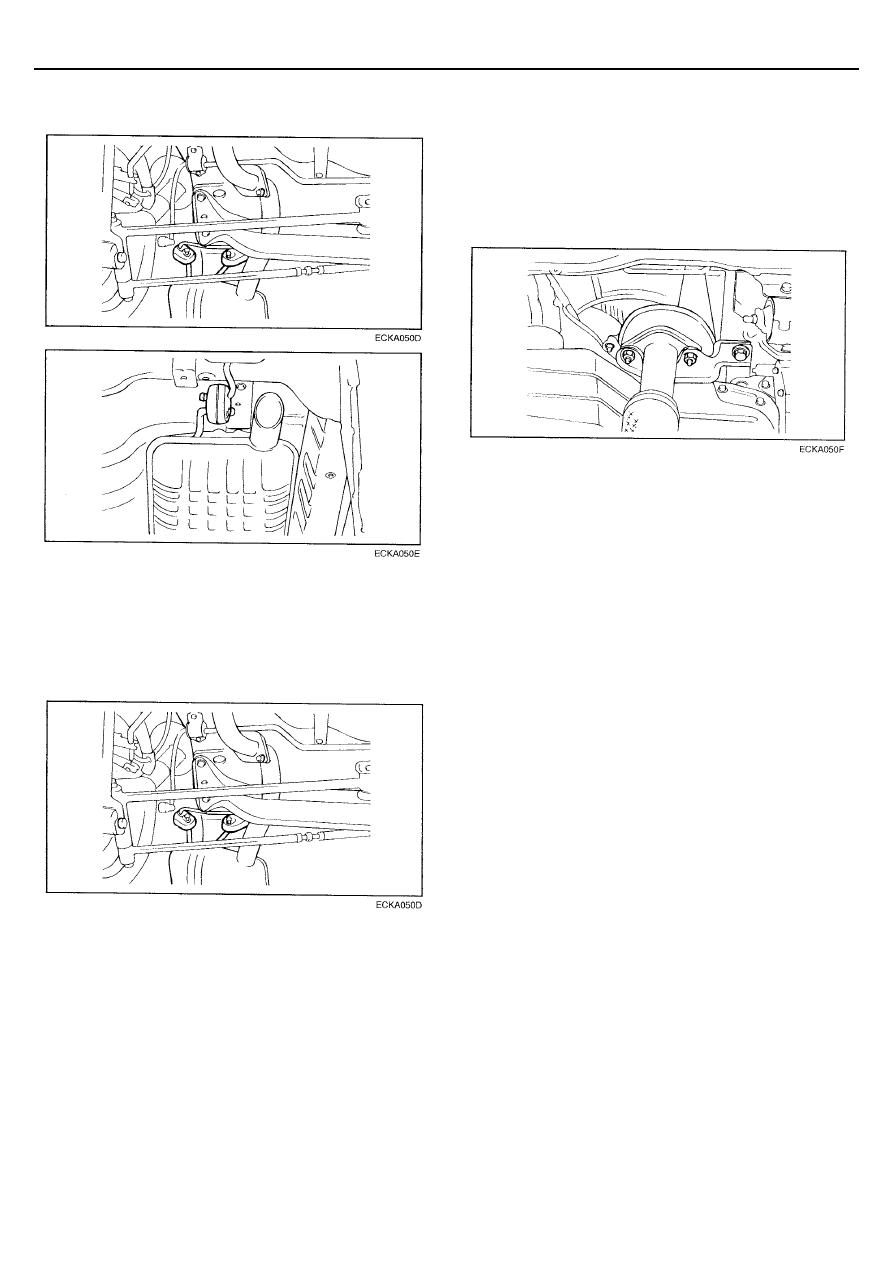

2.   Снимите резинометаллические кронштейны и снимите

основной глушитель.






ЦЕНТРАЛЬНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА
(С ПЕРЕДНИМ ГЛУШИТЕЛЕМ)

1.   Отсоедините центральную трубу системы выпуска (с

передним глушителем) от приемной трубы системы
выпуска с одной стороны и от основного глушителя с
другой.






2.   Снимите резинометаллические кронштейны, а затем

снимите центральную трубу системы выпуска (с
передним глушителем).






ПРИЕМНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА


1.   Отверните болты крепления кронштейна приемной

трубы системы выпуска и отсоедините приемную трубу
от каталитического нейтрализатора.


2.   Отверните болты крепления приемной трубы системы

выпуска к центральной трубе системы выпуска (с
передним глушителем).







УСТАНОВКА


1.   Установите компоненты системы выпуска в следующем

порядке: сначала приемную трубу системы выпуска,
затем центральную трубу системы выпуска и основной
глушитель. Временно затяните крепление компонентов
системы выпуска.


2.   Надежно затяните крепление компонентов системы

выпуска. Убедитесь в отсутствии контакта компонентов
системы выпуска с какими-либо деталями кузова
автомобиля.
