Hyundai Elantra (2000+). Руководство - часть 68

ЕMA-20

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







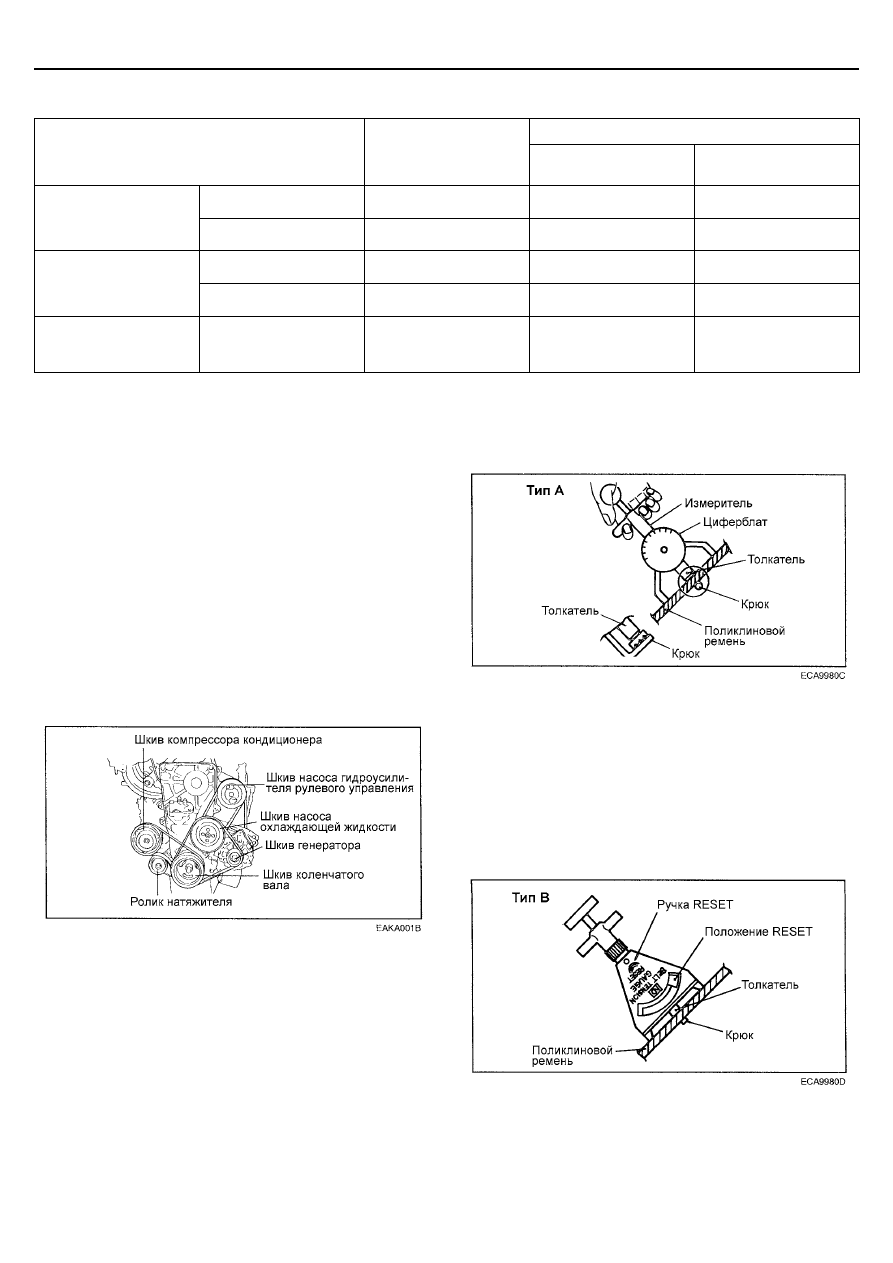

НОМИНАЛЬНЫЕ ВЕЛИЧИНЫ :


При регулировке

Наименование

При проверке

Для нового ремня

Для бывшего в

эксплуатации ремня

Прогиб (мм)

5,1 - 6,0

4,0 - 4,4

5,1 -5,7

Для привода

генератора

Натяжение (Н)

350 - 500

650 - 750

400 - 500

Прогиб (мм)

8

5,0 - 5,5

6,0 - 7,0

Для привода
компрессора

кондиционера

Натяжение (Н)

250 - 500

470 - 570

320 - 400

Для привода насоса

гидроусилителя

рулевого управления

Прогиб (мм)

6,0 - 9,0

-

-











ПРИМЕЧАНИЕ
1.   Натяжение ремня должно измеряется в середине

ветви ремня между указанными шкивами.

2.   При установке нового ремня отрегулируйте

натяжение так, чтобы оно соответствовало
среднему значению из допустимого диапазона в
колонке "Для нового ремня" приведенной таблицы.
После установки ремня дайте двигателю
поработать в течение 5 минут или дольше, затем
проверьте соответствие натяжения ремня
номинальному значению из колонки "При
проверке".

3.   При регулировке бывшего в эксплуатации ремня

или нового ремня, проработавшего на двигателе
более 5 минут пользуйтесь номинальными
значениями, приведенными в колонке "Для
бывшего в эксплуатации ремня".

4.   При периодической проверке натяжения ремня

пользуйтесь номинальными значениями,
приведенными в колонке "При проверке".










ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ - ТИП "А"


Не допускайте касания циферблатом измерителя чего-либо
при выполнении измерений.






ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ - ТИП "В"


1.   При выполнении измерений поверните ручку RESET в

направлении, указанном стрелкой, и установите
указатель в положение RESET.


2.   Если измеритель натяжения снять с ремня, то

указатель останется в положении, соответствующем
значению натяжения. Считайте показания после снятия
измерителя натяжения.










ОБЩАЯ ИНФОРМАЦИЯ

ЕMA-21







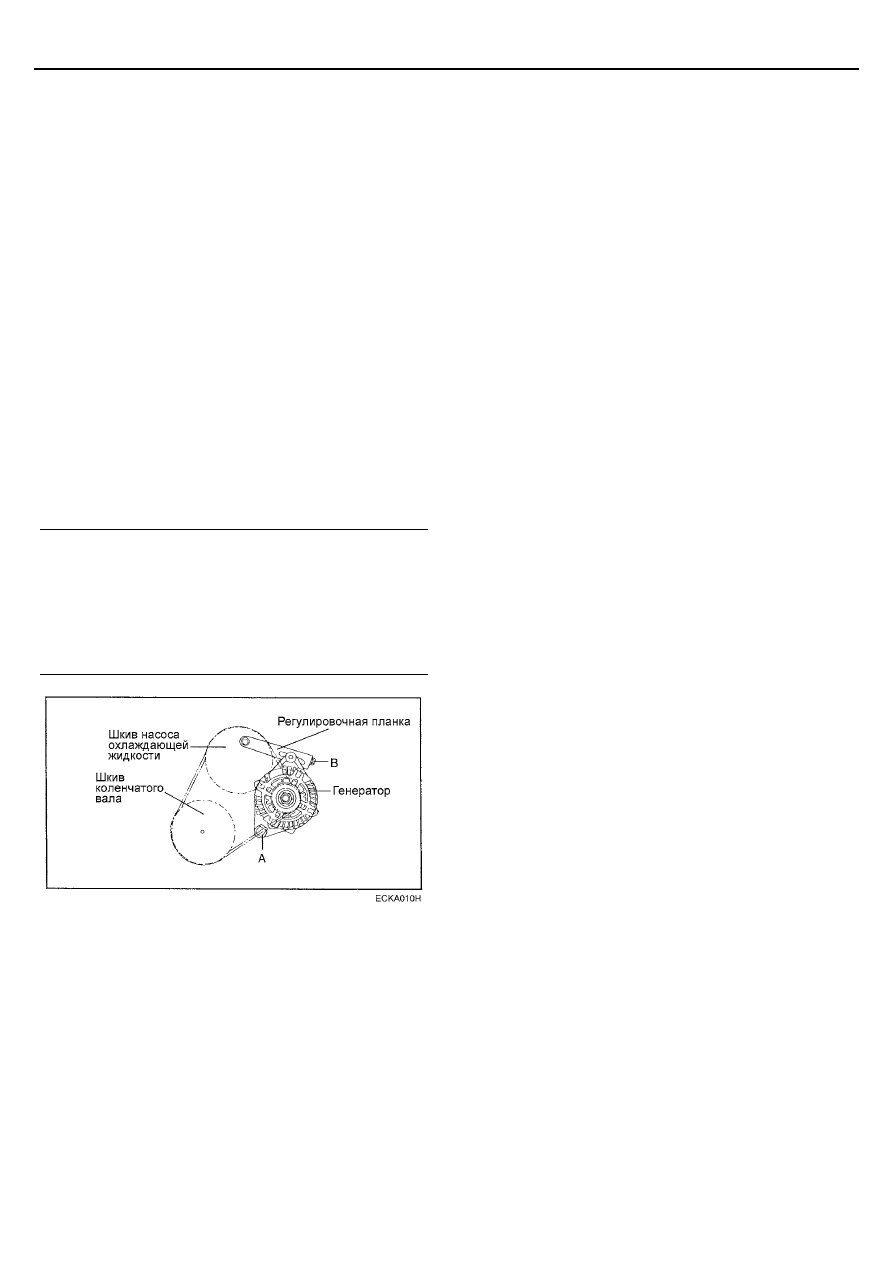

РЕГУЛИРОВКА РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА


ВНИМАНИЕ
Если натяжение ремня ослаблено, то это приведет к
появлению звука проскальзывания и быстрому износу
ремня.

При слишком большом натяжении ремня возникает
вероятность поломки подшипников насоса
охлаждающей жидкости или генератора.

1.   Ослабьте гайку "А" шарнирного крепления генератора

и стопорный болт "В" регулировочной планки
генератора.


2.   Вращая регулировочный болт, отрегулируйте

натяжение и прогиб ремня до номинальных значений.


3.   Затяните стопорный болт "В" регулировочной планки

генератора.


4.   Затяните гайку "А" шарнирного крепления генератора.

5.   Проверьте натяжение или прогиб ремня, и при

необходимости проведите повторную регулировку.


Моменты затяжки
Болт и гайка шарнирного крепления генератора :


20 - 25 Нм

Стопорный болт регулировочной планки генератора :


12 - 15 Нм

Болт крепления регулировочной планки генератора :


20 - 27 Нм














ЕMA-22

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







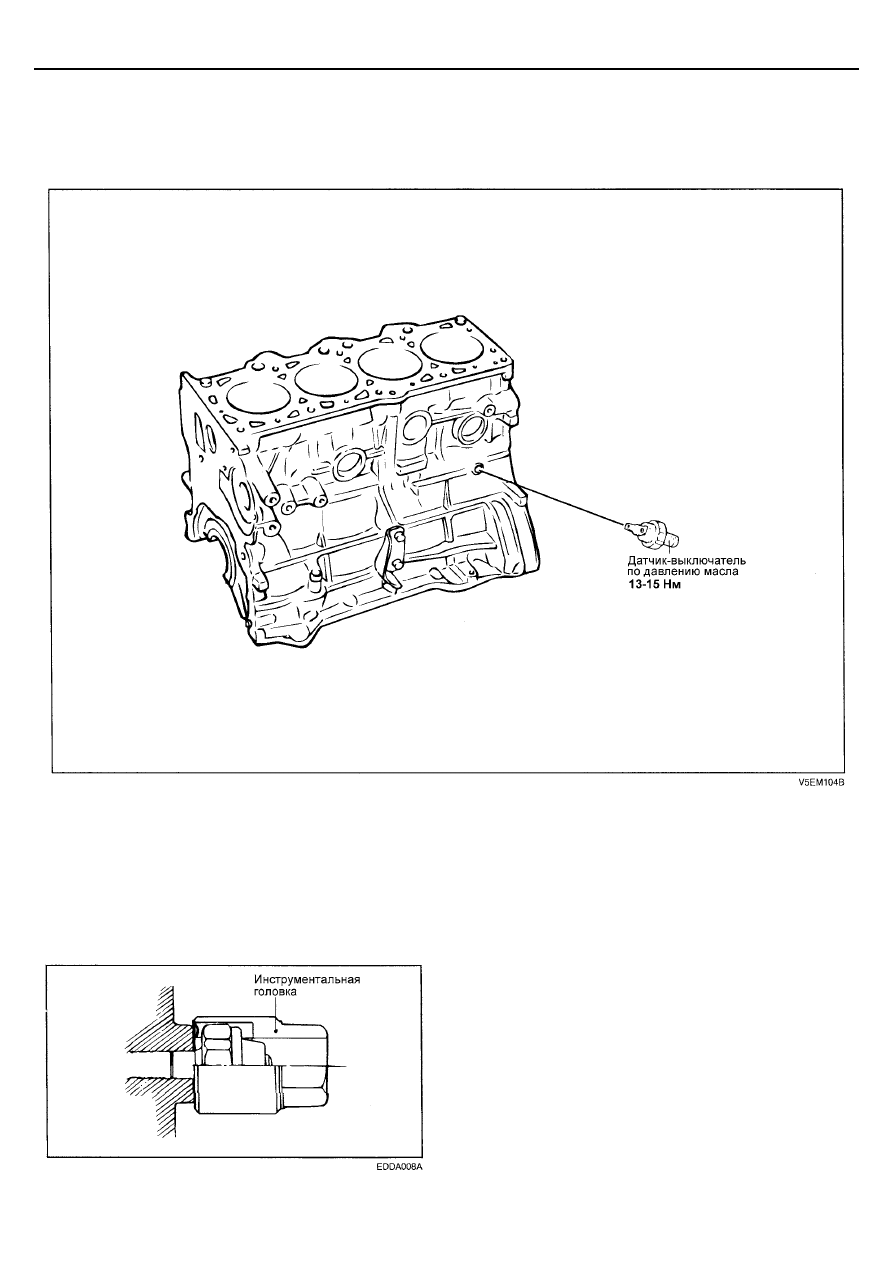

БЛОК ЦИЛИНДРОВ



БЛОК ЦИЛИНДРОВ












РАЗБОРКА


1.   Снимите головку цилиндров, ремень привода ГРМ,

корпус масляного насоса, маховик, поршни и
коленчатый вал.


2.   Снимите датчик-выключатель по давлению масла.













БЛОК ЦИЛИНДРОВ

ЕMA-23







ПРОВЕРКА



БЛОК ЦИЛИНДРОВ


1.   Проверьте блок цилиндров на отсутствие сколов,

коррозии, отложений накипи и ржавчины. Кроме того,
проверьте отсутствие трещин и других повреждений.
Замените блок цилиндров при обнаружении
значительных дефектов.


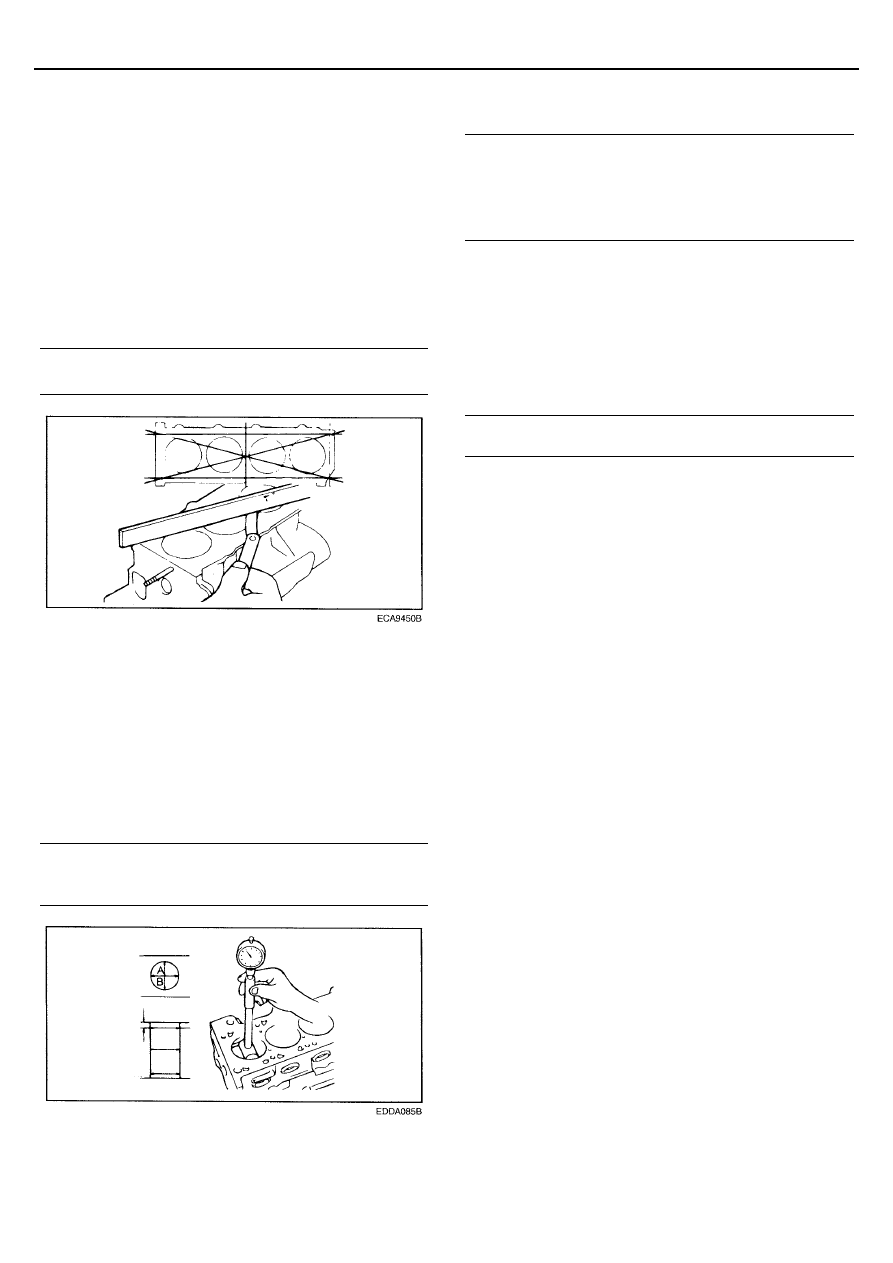

2.   С помощью поверочной линейки и плоского щупа

проверьте коробление привалочной плоскости блока
цилиндров под прокладку. Перед проверкой убедитесь,
что поверхность блока цилиндров очищена от остатков
старой прокладки и посторонних частиц.


Номинальное значение : 0,03 мм или меньше
Предельно допустимое значение : 0,15 мм или меньше






3.   Измерьте диаметр цилиндров с помощью индикатора-

нутромера в трех поясах по высоте в направлениях "А"
и "В". Если либо некруглость (овальность) или
конусность цилиндра больше предельно допустимого
значения, либо на зеркале цилиндра имеются
царапины или следы заедания (задиры), то цилиндры
блока следует расточить в соответствующий
ремонтный размер и отхонинговать. После ремонта
блока цилиндров установите поршни и поршневые
кольца соответствующего ремонтного размера.
Измерения проводите в местах, показанных на
рисунке.


Номинальный диаметр цилиндра : 76,50-76,53 мм
Предельно допустимая конусность цилиндра : 0,01 мм или
меньше






4.   Если по периметру цилиндра в верхней его части

присутствует наплыв (гребневый износ), то удалите его
с помощью специального инструмента.



 5.



Выпускаются поршни четырех ремонтных
(увеличенных) размеров.


Ремонтный размер поршня и метка
 0,25 мм  : 0.25
 0,50 мм  : 0.50
 0,75 мм  : 0.75
 1,00 мм  : 1.00


6.   При ремонте (расточке и хонинговке) цилиндров в

ремонтный размер рассчитайте диаметр расточки
цилиндра так, чтобы в результате ремонта
обеспечивался номинальный зазор между поршнем и
цилиндром. Проверьте, что все устанавливаемые
поршни одного ремонтного размера.




Стандартные измерения диаметра поршня
производятся на расстоянии 47 мм от днища поршня.


Зазор между поршнем и цилиндром (установленный предел
для новых деталей) : 0,025 - 0,045 мм
