ЕM-46

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







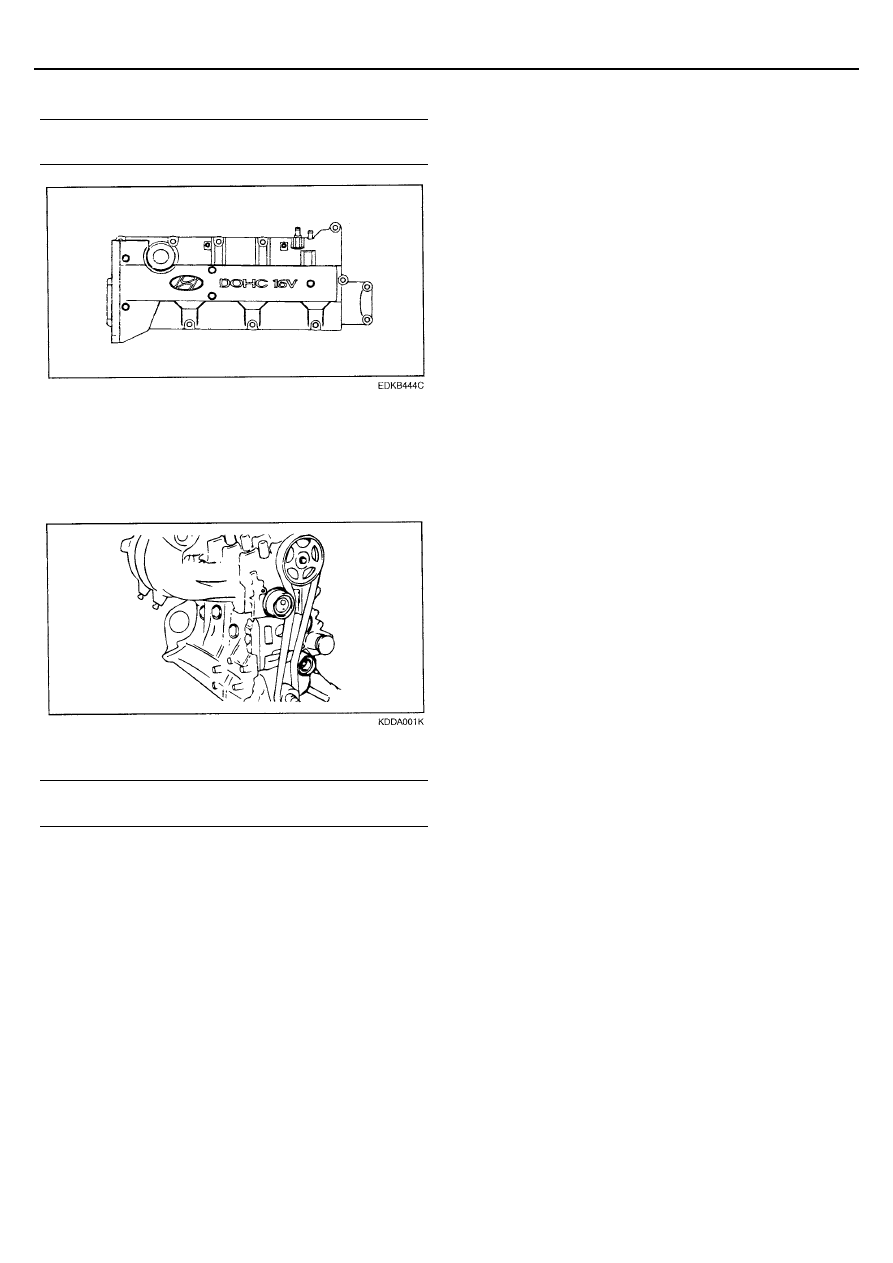

9.   Установите крышку головки цилиндров.

Момент затяжки
Болты крепления крышки головки цилиндров : 8 – 10 Нм






10.   Установите катушки зажигания в сборе, свечные

провода высокого напряжения и центральную крышку.


11.   Установите ремень привода ГРМ, и затем, когда ролик

натяжителя натянет ремень, затяните крепление
натяжителя.






12.   Установите крышки ремня привода ГРМ.

Момент затяжки
Болты крепления крышки ремня привода ГРМ : 8 – 10 Нм


13.   Установите шкив насоса охлаждающей жидкости и

шкив коленчатого вала.










ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ

ЕM-47

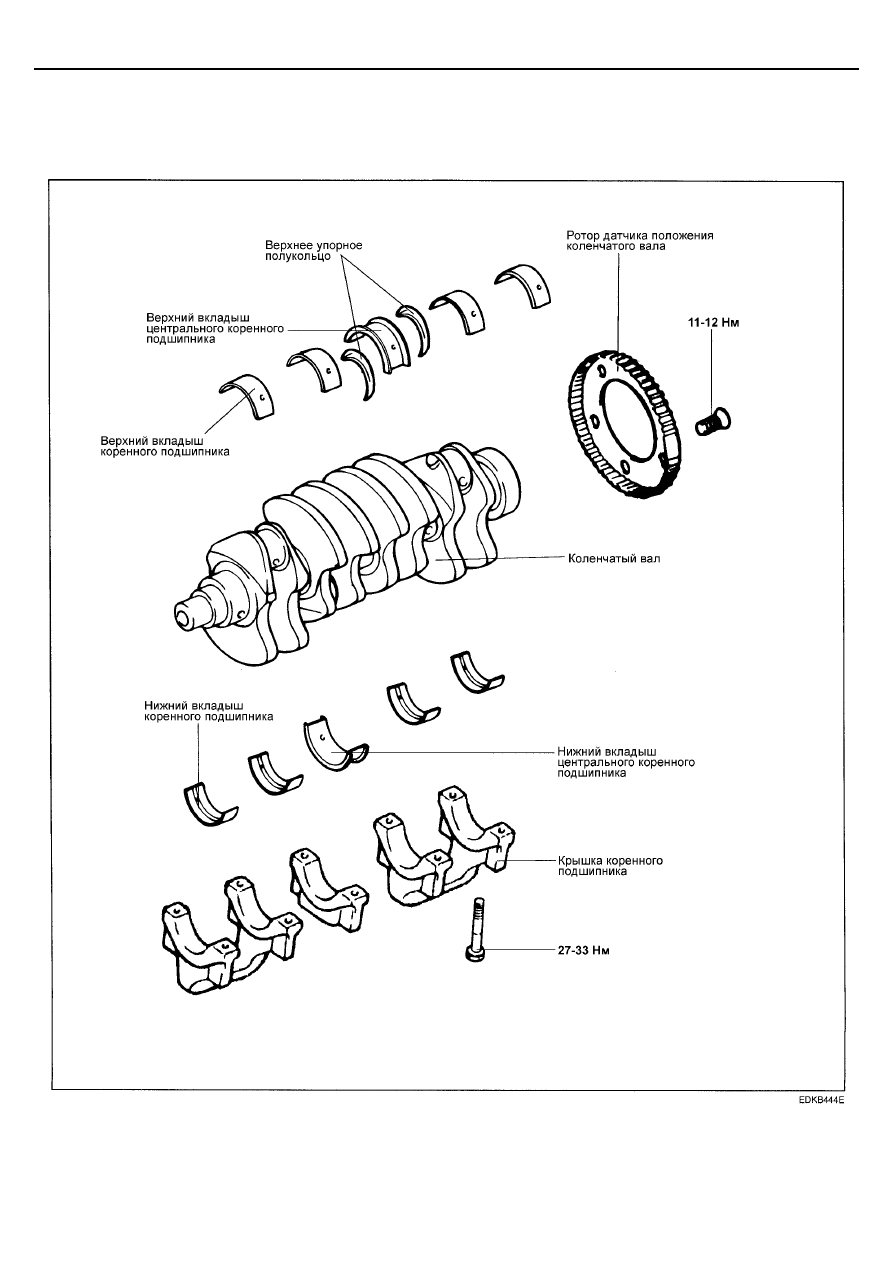

КОЛЕНЧАТЫЙ ВАЛ



КОЛЕНЧАТЫЙ ВАЛ











ЕM-48

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







РАЗБОРКА


1.   Снимите ремень привода ГРМ, корпус масляного

насоса, маховик, головку цилиндров в сборе и
масляный поддон. Процедуры снятия деталей
приведены в соответствующих разделах.


2.   Снимите заднюю плиту блока цилиндров и задний

сальник коленчатого вала.


3.   Снимите крышки шатунов и вкладыши шатунных

подшипников коленчатого вала.


ПРИМЕЧАНИЕ
Для упрощения установки расположите снятые детали
(крышки шатунов, вкладыши шатунных и коренных
подшипников) в порядке их соответствия номерам
цилиндров и ориентации в месте установки.

4.   Снимите крышки коренных подшипников коленчатого

вала и снимите коленчатый вал. Расположите
вкладыши коренных подшипников в порядке их
соответствия номерам крышек.


5.   Снимите ротор датчика положения коленчатого вала.


ПРОВЕРКА



КОЛЕНЧАТЫЙ ВАЛ


1.   Проверьте коренные и шатунные шейки коленчатого

вала на отсутствие повреждений (задиры и прихваты),
чрезмерного износа и трещин. Кроме того, проверьте
отверстия масляных каналов на отсутствие засорения.
Отремонтируйте или замените неисправную деталь.


2.   Проверьте конусность и некруглость коренных и

шатунных шеек коленчатого вала.


Номинальное значение:
Диаметр коренной шейки : 57 мм
Диаметр шатунной шейки : 45 мм
Конусность и некруглость коренных и шатунных шеек:
 0,01

мм или меньше



ВКЛАДЫШИ КОРЕННЫХ И ШАТУННЫХ
ПОДШИПНИКОВ


Визуально проверьте состояние поверхности каждого
вкладыша (отслаивание, неравномерный контакт, риски,
задиры и др.). Замените дефектные вкладыши.


ИЗМЕРЕНИЕ ЗАЗОРА В ПОДШИПНИКАХ


1.   Измерьте диаметр коренных и шатунных шеек

коленчатого вала.


2.   Измерьте внутренние диаметры отверстий под

коренные подшипники в постели коленчатого вала (в
блоке цилиндров и крышке подшипника) и отверстий
под шатунные подшипники (в нижней головке шатуна и
крышке шатуна).


3.   Измерьте толщину вкладышей шатунных и коренных

подшипников.




 4.



Вычислите зазор в подшипниках по результатам
проведенных измерений (нужно вычесть из значения
внутреннего диаметра отверстия под подшипник
величину диаметра шейки вала и толщину вкладыша
подшипника).


Зазор в коренном подшипнике :


0,028 - 0,048 мм

Зазор в шатунном подшипнике :
(Установленный предел для новых деталей)


0,024 - 0,044 мм



САЛЬНИК


Проверьте передний и задний сальники коленчатого вала
на отсутствие повреждения или износа рабочих кромок.
При наличии дефектов замените сальник.


КРЫШКИ ПОДШИПНИКОВ


После установки крышек коренных подшипников проверьте,
что коленчатый вал вращается плавно и осевой зазор
коленчатого вала соответствует номинальному значению.
Если осевой зазор превышает предельно допустимое
значение, то замените упорные полукольца подшипника
и/или вкладыши подшипника.

Номинальное значение : 0,06 - 0,26 мм
Предельно допустимое значение : 0,30 мм







РОТОР ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА


1.   Снимите ротор датчика положения коленчатого вала.

2.   Проверьте ротор датчика положения коленчатого вала

на отсутствие повреждений, трещин и износа. При
необходимости замените ротор датчика.


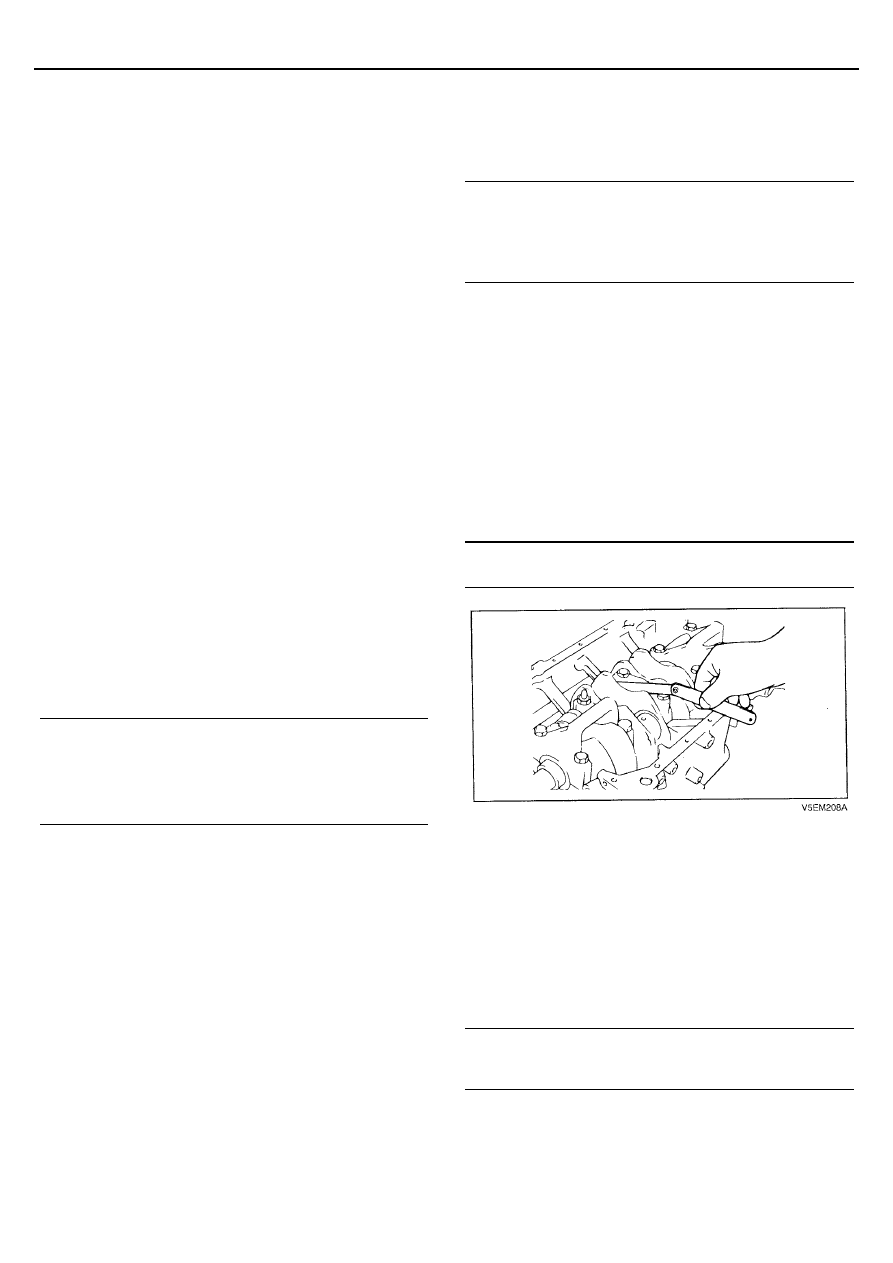

3.   Проверьте зазор между зубом ротора датчика и

наконечником датчика с помощью глубиномера.


Номинальное значение :
Зазор между зубом ротора датчика и наконечником
датчика : 0,5 – 1,1 мм





ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ

ЕM-49










ПРИМЕЧАНИЕ
•

Измерьте расстояние от вершины зуба ротора
датчика положения коленчатого вала до
установочной поверхности под датчик на блоке
цилиндров.

•

Измерьте длину наконечника датчика положения
коленчатого вала, как расстояние между торцом
наконечника датчика и посадочной плоскостью
датчика.

•

Вычислите зазор, как разницу между указанными
значениями.



СБОРКА


1.   Установите верхние вкладыши коренных подшипников

в постель коленчатого вала на блоке цилиндров.



ПРИМЕЧАНИЕ



Будьте внимательны при установке вкладышей
коренных подшипников, снятых ранее при
разборке, расположите их в соответствии с
установочными метками, нанесенными перед
снятием.


2.   Установите коленчатый вал. Нанесите моторное масло

на коренные шейки коленчатого вала.


3.   Установите нижние вкладыши и крышки коренных

подшипников. Затяните болты крепления крышек
номинальным моментом затяжки в следующей
последовательности: крышка центрального
подшипника, крышка подшипника №2, крышка
подшипника №4, крышка переднего подшипника и
крышка заднего подшипника. Затягивайте болты
постепенно в два-три приема, затем затяните
номинальным моментом затяжки. При установке
крышки необходимо расположить так, чтобы стрелки
крышек были направлены к шкиву коленчатого вала и
номера крышек соответствовали номерам цилиндров.


Момент затяжки
Болты крепления крышки коренного подшипника :


27 - 33 Нм + (60 - 65

°)

Болты крепления крышки шатуна :


50 - 53 Нм




 4.



Еще раз проверьте, что коленчатый вал вращается
плавно и осевой зазор коленчатого вала (зазор между
упорным полукольцом центрального коренного
подшипника и соответствующей щекой коленчатого
вала) соответствует номинальному значению.


Номинальное значение:
Осевой зазор коленчатого вала : 0,06 - 0,26 мм
Боковой зазор нижней головки шатуна : 0,10 - 0,25 мм





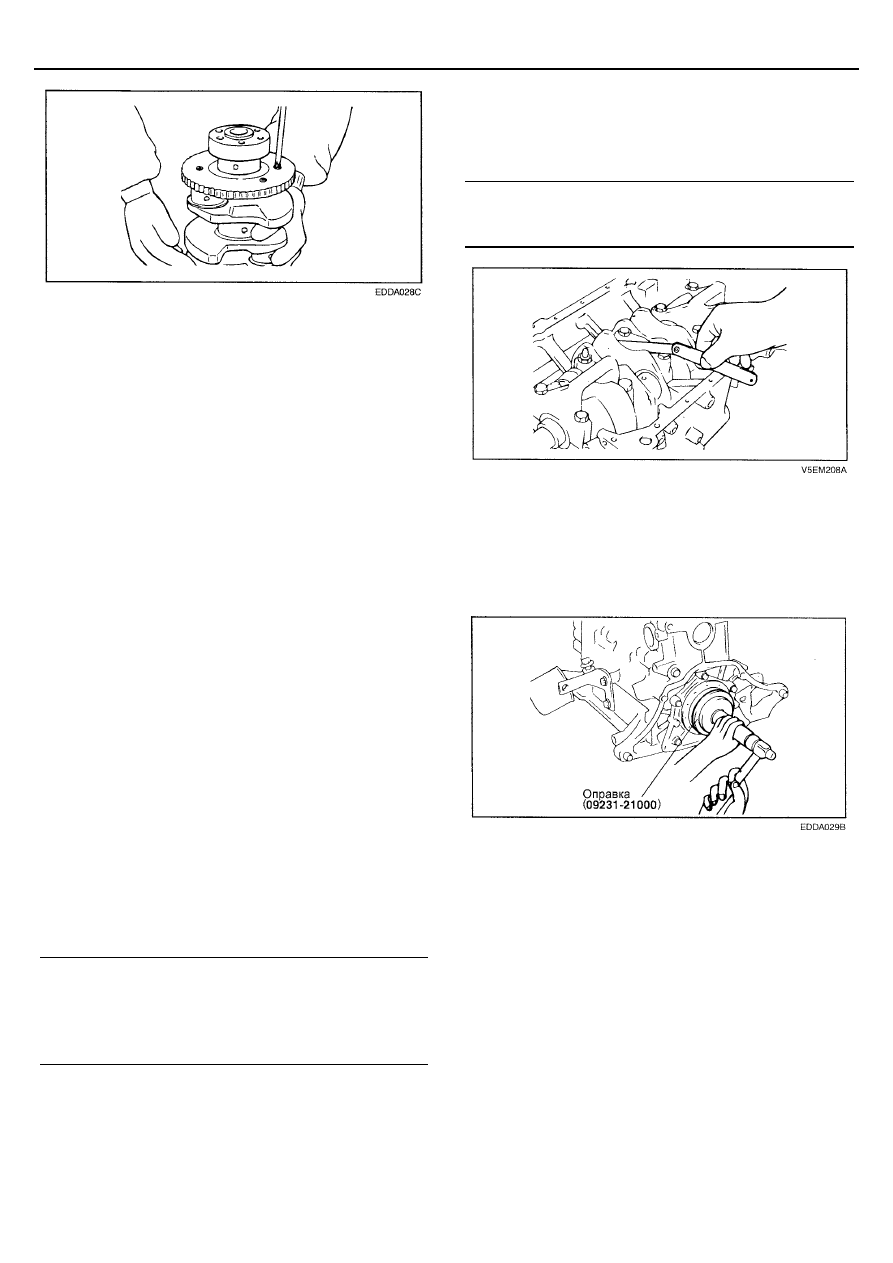

5.   С помощью специального инструмента (оправка для

установки заднего сальника коленчатого вала 09231-
2100) установите задний сальник коленчатого вала в
корпус сальника, как показано на рисунке. Будьте
внимательны, правильно расположите оправку, чтобы
не повредить и не деформировать сальник при
установке.






6.   Установите заднюю плиту блока цилиндров и затяните

болты ее крепления.


7.   Установите крышки шатунов.

8.   Установите маховик, корпус масляного насоса,

масляный поддон и ремень привода ГРМ. Процедуры
установки деталей приведены в соответствующих
разделах.
