Hyundai Elantra (2000+). Руководство - часть 47

ЕM-26

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 1.8L/2.0L)

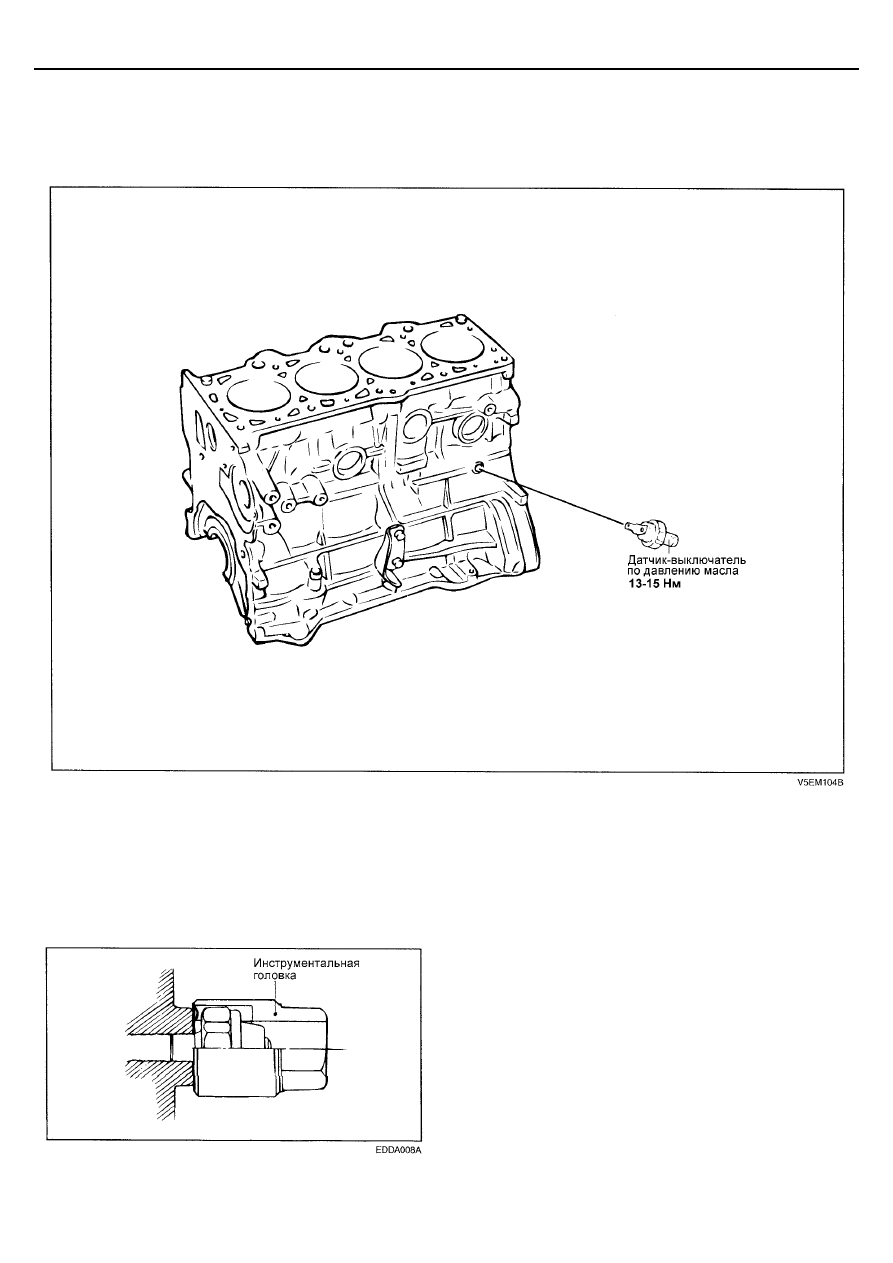

БЛОК ЦИЛИНДРОВ



БЛОК ЦИЛИНДРОВ







РАЗБОРКА


1.   Снимите головку цилиндров, ремень привода ГРМ,

корпус масляного насоса, маховик, поршни и
коленчатый вал.


2.   Снимите датчик-выключатель по давлению масла.













БЛОК ЦИЛИНДРОВ

EM-27







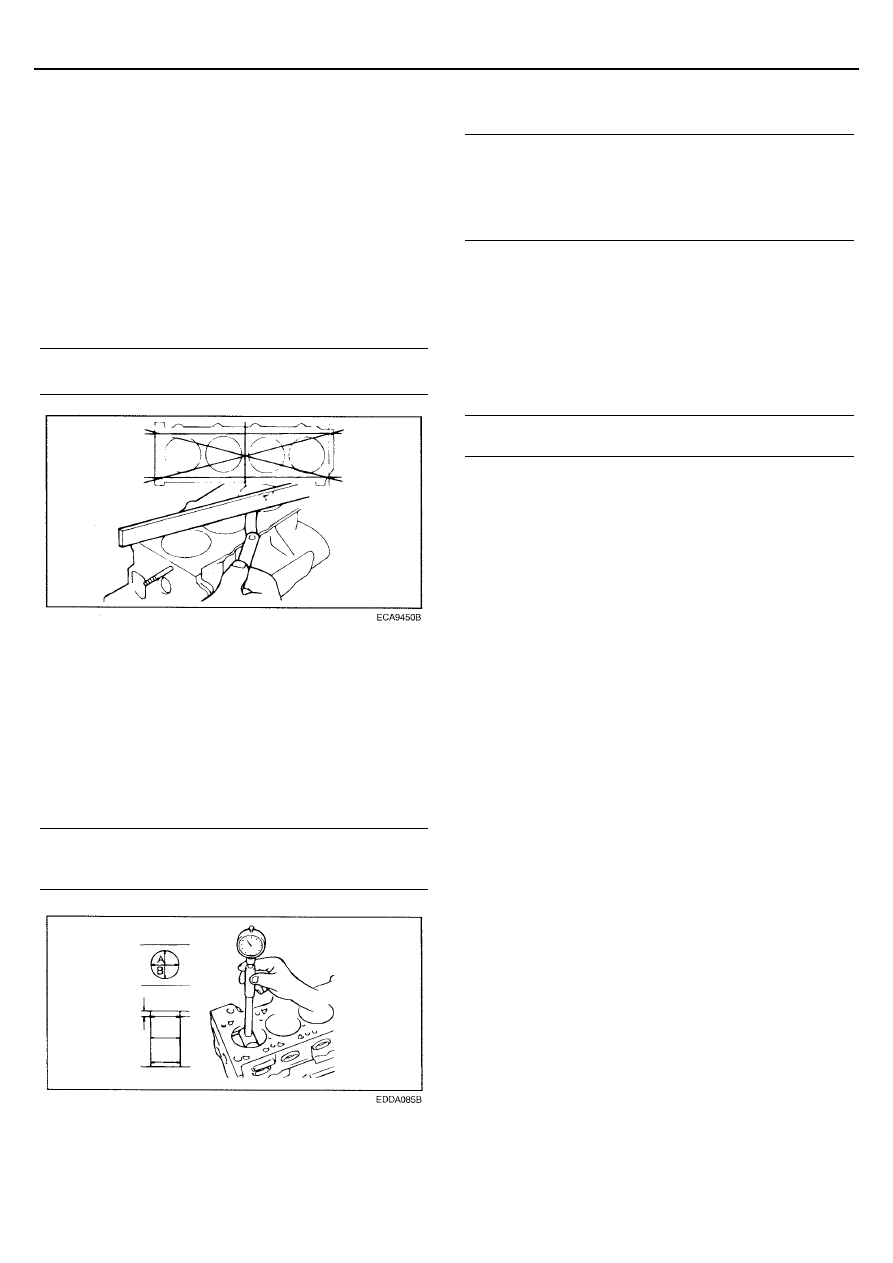

ПРОВЕРКА



БЛОК ЦИЛИНДРОВ


1.   Проверьте блок цилиндров на отсутствие сколов,

коррозии, отложений накипи и ржавчины. Кроме того,
проверьте отсутствие трещин и других повреждений.
Замените блок цилиндров при обнаружении
значительных дефектов.


2.   С помощью поверочной линейки и плоского щупа

проверьте коробление привалочной плоскости блока
цилиндров под прокладку. Убедитесь, что поверхность
блока цилиндров очищена от остатков старой
прокладки и посторонних частиц.


Номинальное значение : 0,03 мм или меньше
Предельно допустимое значение : 0,1 мм или меньше






3.   Измерьте диаметр цилиндров с помощью индикатора-

нутромера в трех поясах по высоте в направлениях "А"
и "В". Если либо некруглость (овальность) или
конусность цилиндра больше предельно допустимого
значения, либо на зеркале цилиндра имеются
царапины или следы заедания (задиры), то следует
расточить в соответствующий ремонтный размер и
отхонинговать цилиндры блока. После ремонта блока
цилиндров установите поршни и поршневые кольца
соответствующего ремонтного размера. Измерения
проводите в местах, показанных на рисунке.


Номинальный диаметр цилиндра : 82 мм
Предельно допустимая конусность
цилиндра: 0,01 мм или меньше





4.   Если по периметру цилиндра в верхней его части

присутствует наплыв (гребневый износ), то удалите его
с помощью специального инструмента.




 5.



Выпускаются поршни четырех ремонтных
(увеличенных) размеров.


Ремонтный размер поршня и метка : мм
 0,25 мм   :

0.25

 0,50 мм   :

0.50

 0,75 мм   :

0.75

 1,00 мм   :

1.00


6.   При ремонте (расточке и хонинговке) цилиндров в

ремонтный размер рассчитайте диаметр расточки
цилиндра так, чтобы в результате ремонта
обеспечивался номинальный зазор между поршнем и
цилиндром. Проверьте, что все устанавливаемые
поршни одного ремонтного размера.


7.   Стандартные измерения диаметра поршня

производятся на расстоянии 47 мм от днища поршня.


Зазор между поршнем и цилиндром
(установленный предел для новых деталей) : 0,02 - 0,04 мм

8.   Для приработанной пары поршень-цилиндр

допустимым является максимальный зазор 0,085 мм
или меньше.






ЕM-28

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 1.8L/2.0L)

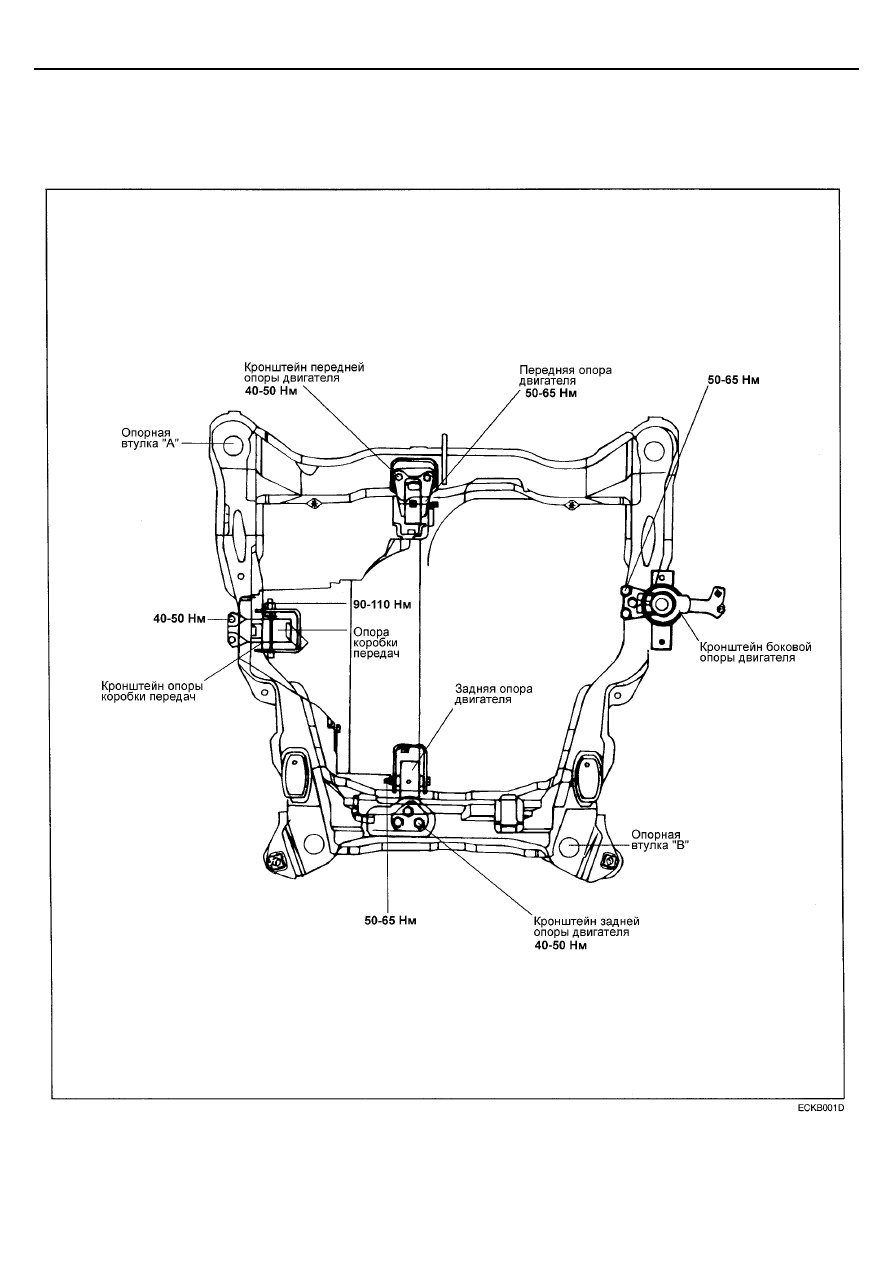

ОПОРЫ СИЛОВОГО АГРЕГАТА



ОПОРЫ ДВИГАТЕЛЯ











БЛОК ЦИЛИНДРОВ

EM-29







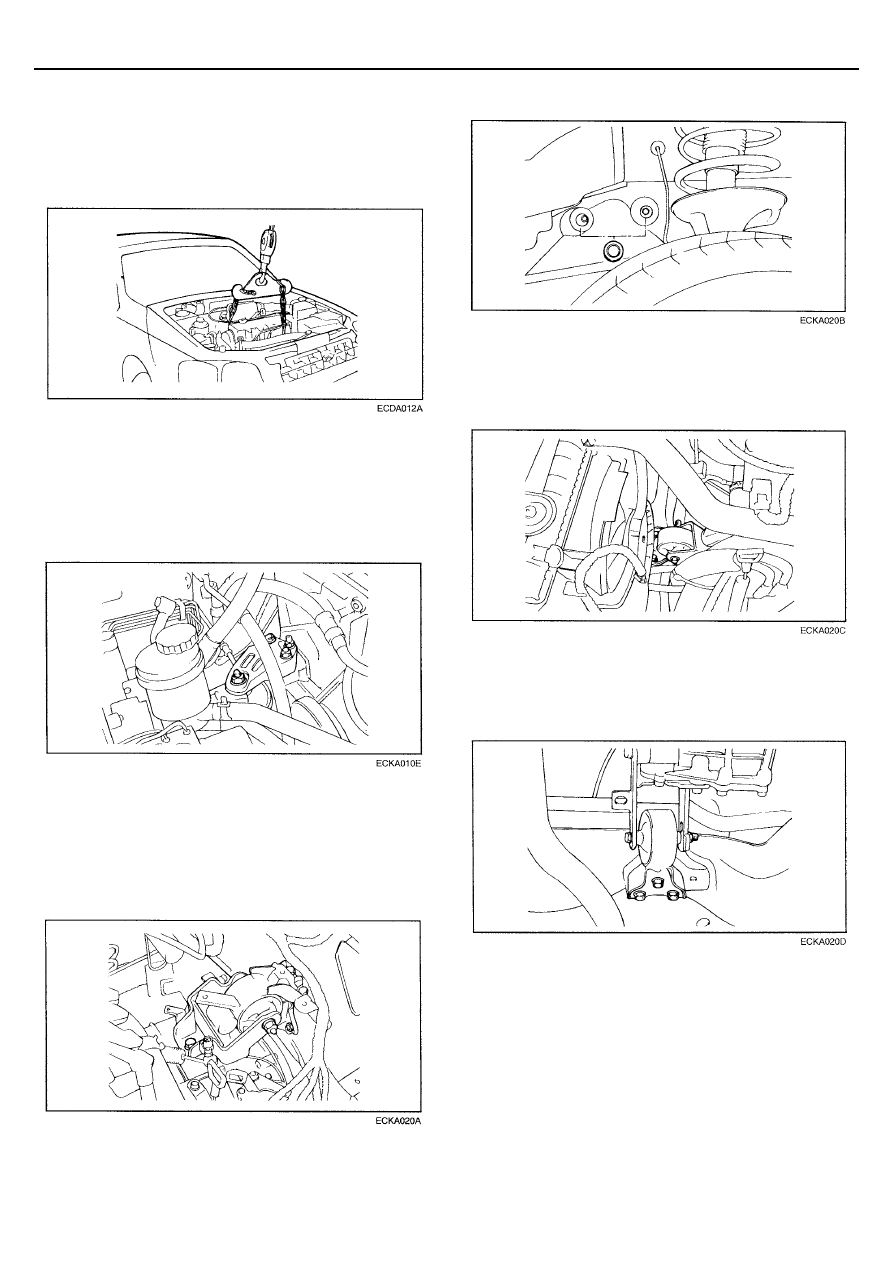

СНЯТИЕ


1.   Закрепите двигатель на траверсе за кронштейны

крепления и повесьте ее на подъемнике, затем
немного приподнимите двигатель в сборе для
разгрузки опор от веса силового агрегата.







БОКОВАЯ ОПОРА ДВИГАТЕЛЯ


1.   Отверните болты крепления боковой опоры двигателя

(к двигателю и кузову).


2.   Снимите боковую опору двигателя (в сборе с

кронштейном) с двигателя.







ОПОРА КОРОБКИ ПЕРЕДАЧ


1.   На моделях с 5-ступенчатой механической КПП

снимите датчик-выключатель фонарей заднего хода.


2.   Отверните болт крепления опоры коробки передач (к

опорному кронштейну КПП).






3.   Извлеките заглушки изнутри брызгозащитного щитка

левого крыла. Отверните болты крепления кронштейна
опоры коробки передач к подрамнику.



 4.



Снимите опору коробки передач в сборе.







ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ


1.   Снимите переднюю опору двигателя в сборе с

подрамника.







ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ


1.   Снимите заднюю опору двигателя в сборе с

подрамника.
