ЕС-4

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

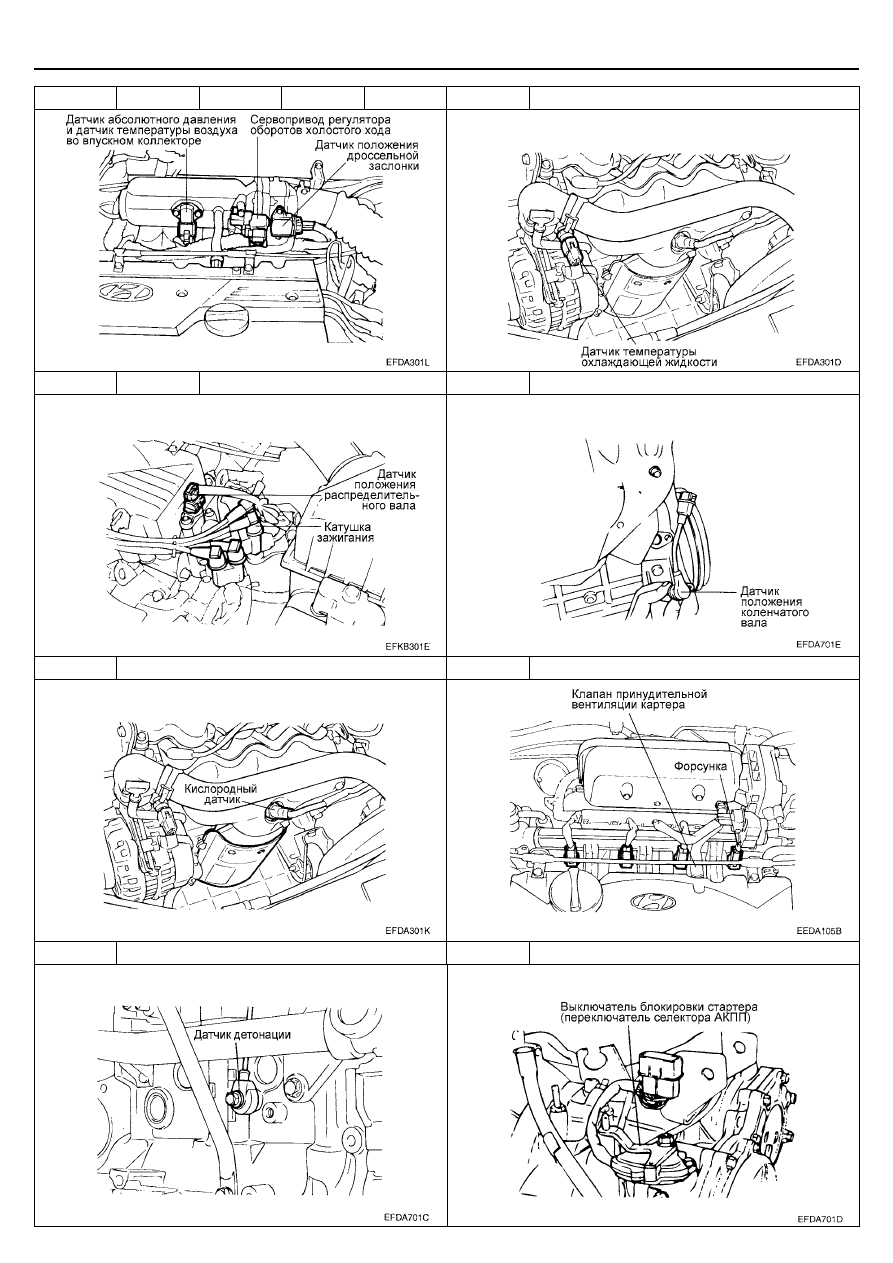

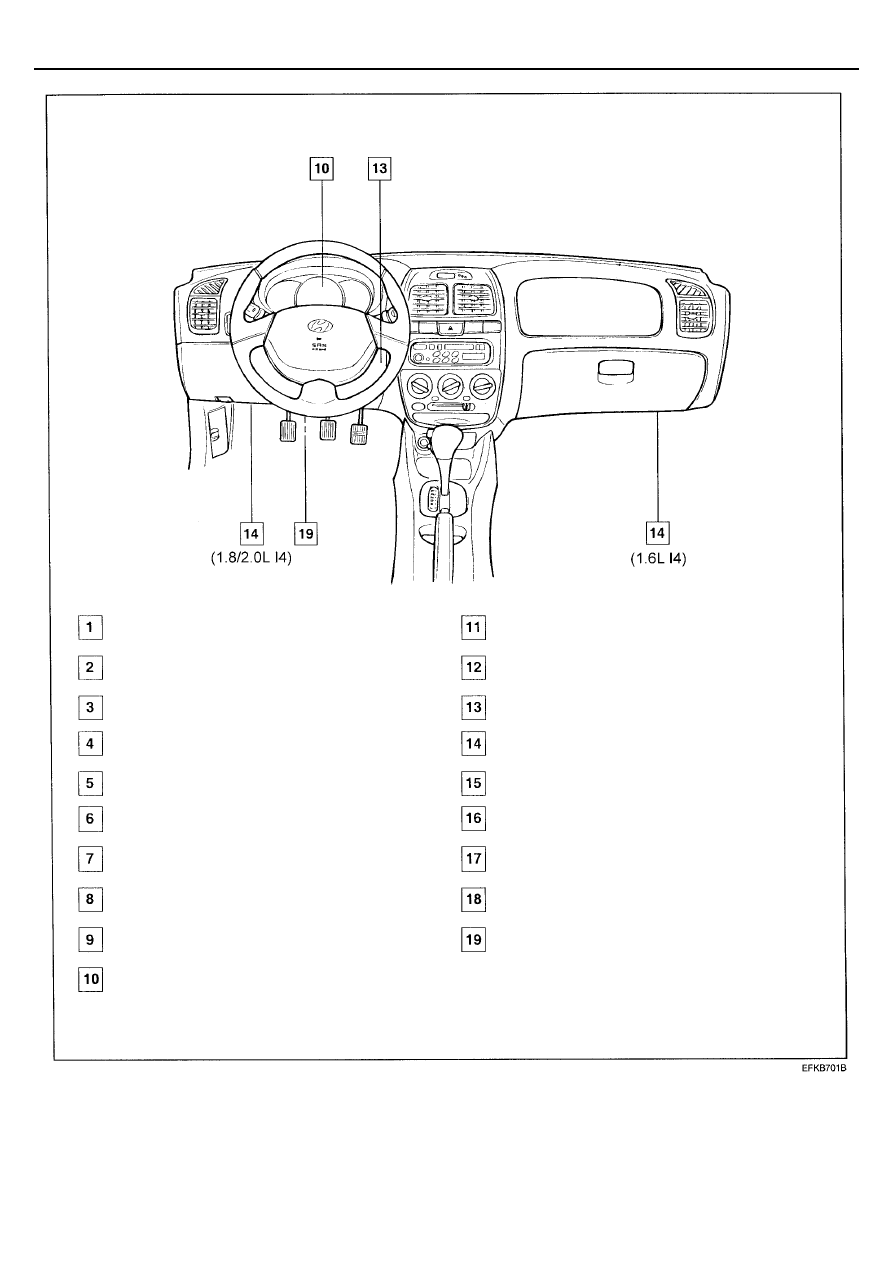

Датчик абсолютного давления во впускном
коллекторе



Датчик детонации




Датчик температуры воздуха во впускном
коллекторе



Выключатель блокировки стартера




Датчик температуры охлаждающей жидкости




Замок зажигания



Датчик положения дроссельной заслонки

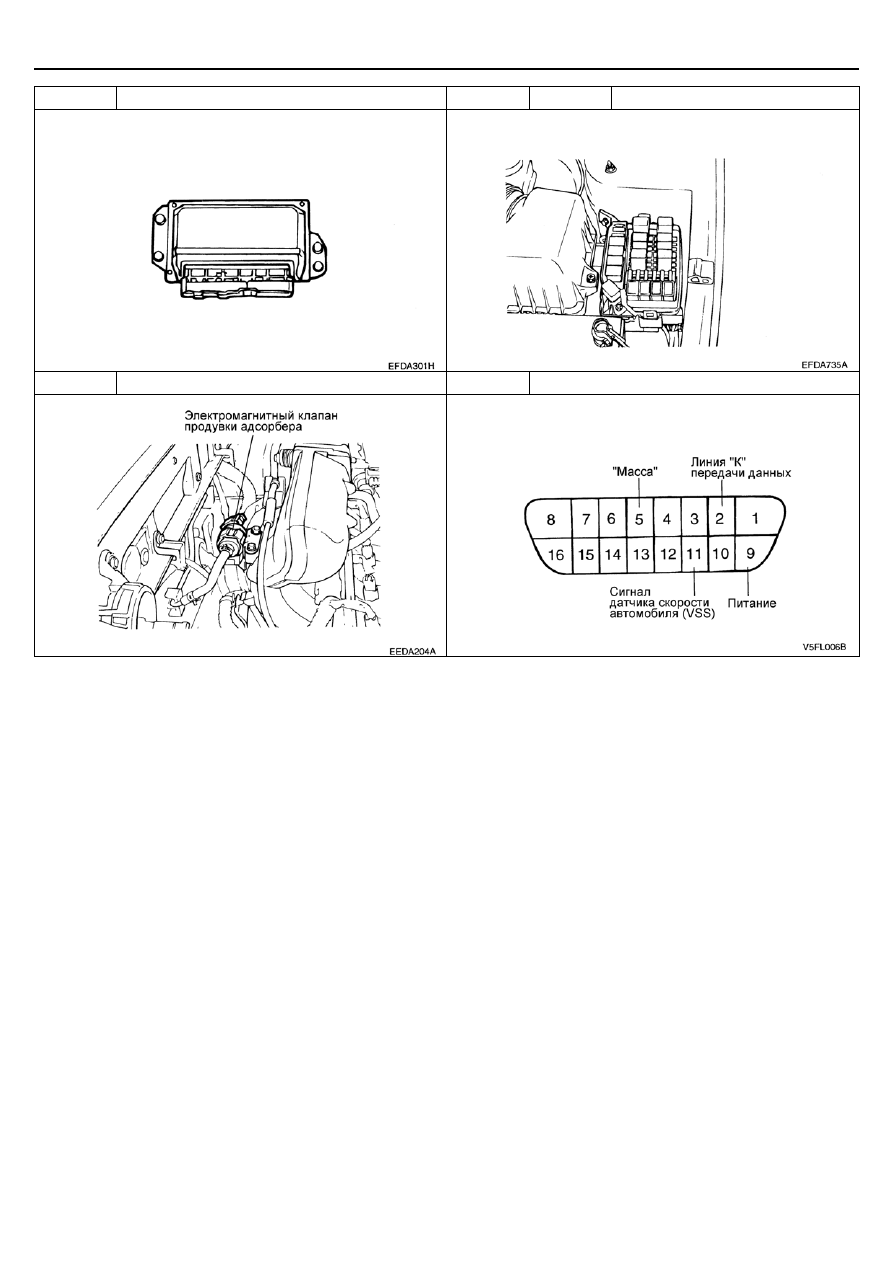

Электронный блок управления двигателем



Датчик положения распределительного вала




Реле электромагнитной муфты компрессора
кондиционера



Датчик положения коленчатого вала




Электромагнитный клапан продувки адсорбера




Кислородный датчик (с подогревателем)




Управляющее реле двигателя



Форсунка




Катушка зажигания



Сервопривод регулятора оборотов холостого хода



Стандартный диагностический разъем




Датчик скорости автомобиля








ОБЩАЯ ИНФОРМАЦИЯ

ЕС-5







1 2 4 9   3











5

18

   6













7









8













11









12















ЕС-6

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ







14









15 17





16









19

















ОБЩАЯ ИНФОРМАЦИЯ

ЕС-7

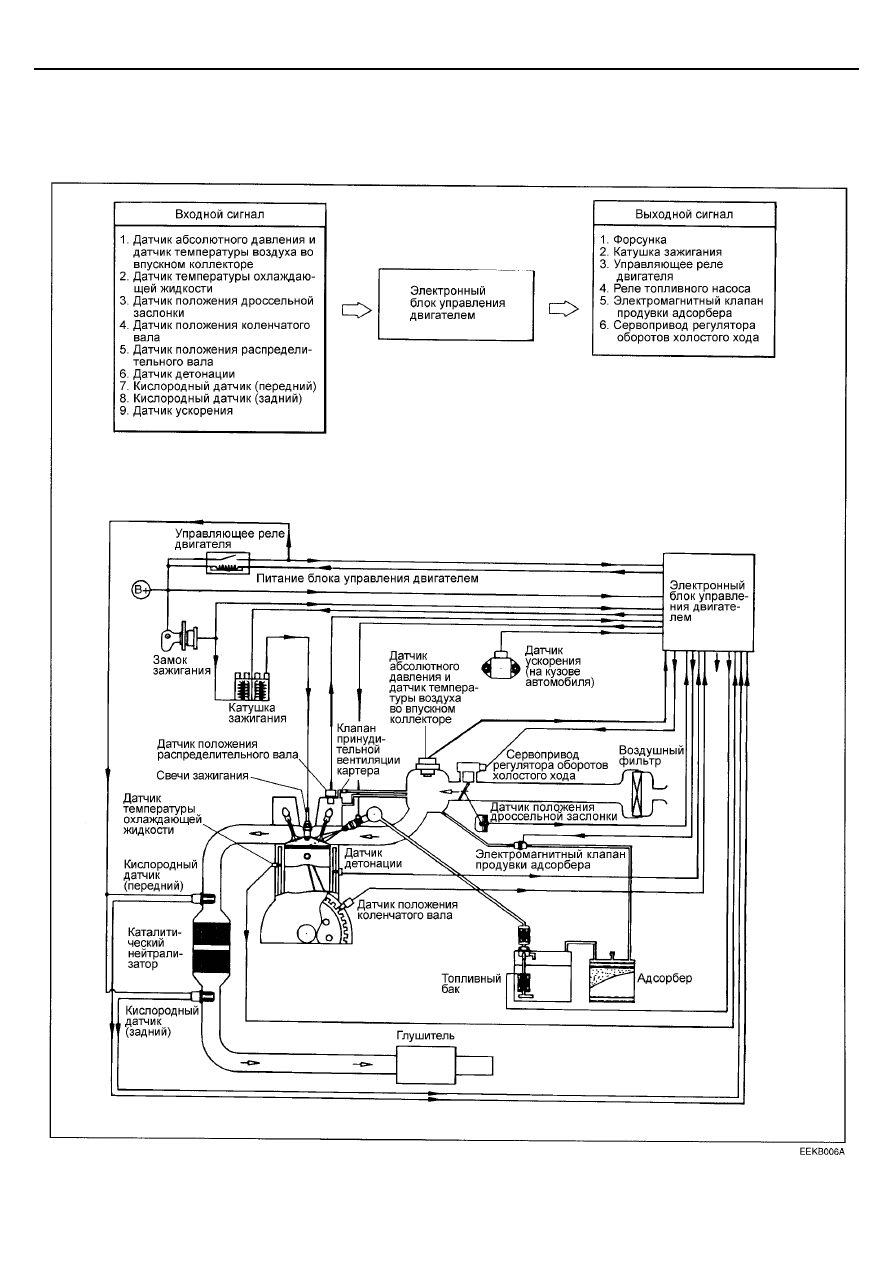

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ДВИГАТЕЛЬ
[1.6L I4] С СИСТЕМОЙ OBD-II)
