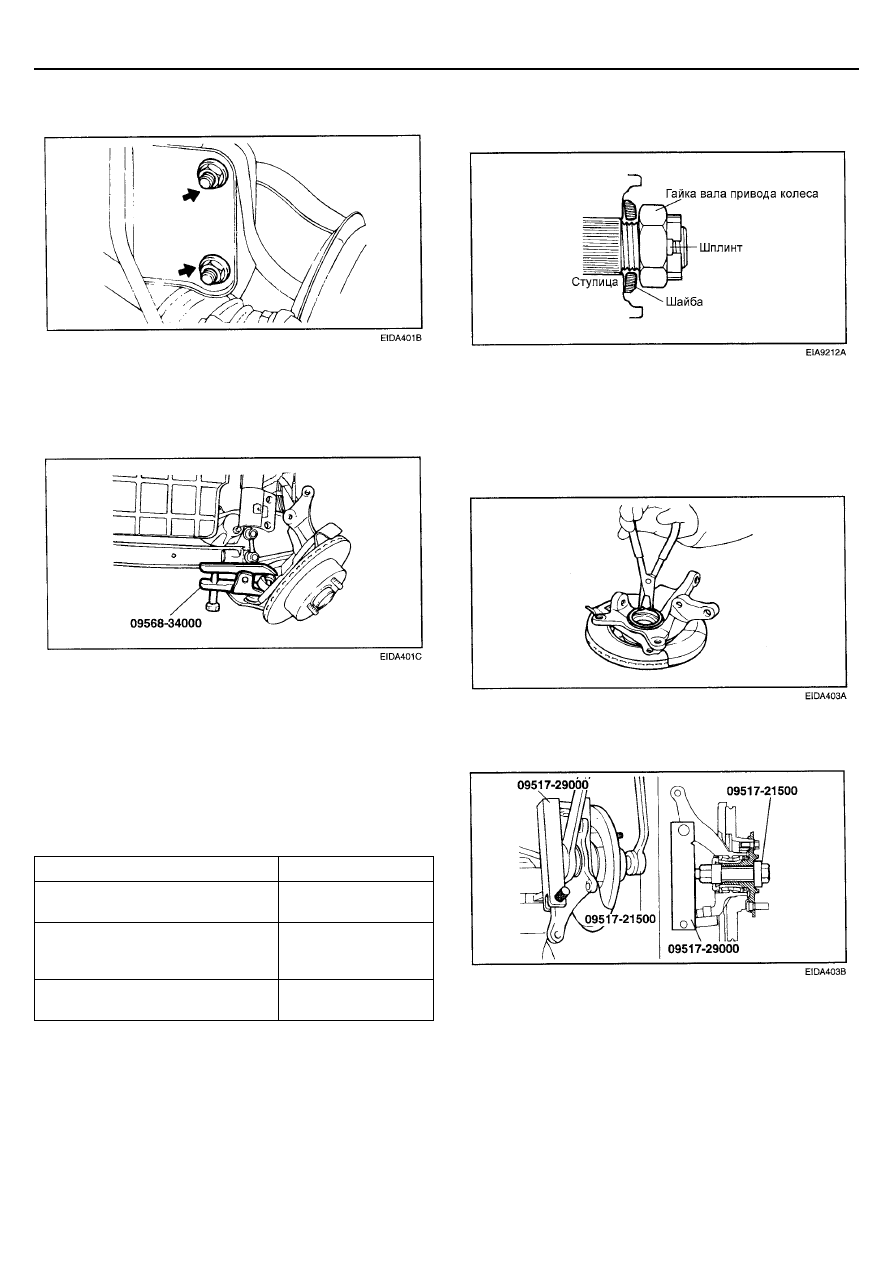

DS-16

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







5.  Отсоедините переднюю стойку подвески от

поворотного кулака.






7.  Отсоедините вал привода колеса от ступицы колеса.

8.  С помощью специального инструмента (съемник

09568-34000) отсоедините поворотный кулак от
шаровой опоры нижнего рычага подвески.






9.  Снимите ступицу и поворотный кулак в сборе.


УСТАНОВКА


1.  Установка проводится в порядке, обратном снятию.



ПРИМЕЧАНИЕ
1.  Затягивайте резьбовые соединения указанных

ниже деталей номинальным моментом:



Наименование

Момент затяжки (Нм)

Гайка крепления вала привода
колеса к ступице

200 - 260

Гайка крепления шаровой опоры
нижнего рычага подвески к
поворотному кулаку

60 - 72

Гайка крепления стойки подвески
к поворотному кулаку

110 - 130





2.  Перед установкой гайки крепления вала привода

колеса установите шайбу выпуклой стороной
наружу, как показано на рисунке.







РАЗБОРКА


1.  Отверните два винта крепления тормозного диска,

затем снимите тормозной диск со ступицы колеса.


2.  Снимите стопорное кольцо подшипника ступицы.





3.  Установите специальный инструмент на ступицу

колеса, как показано на рисунке.









ПЕРЕДНИЙ МОСТ

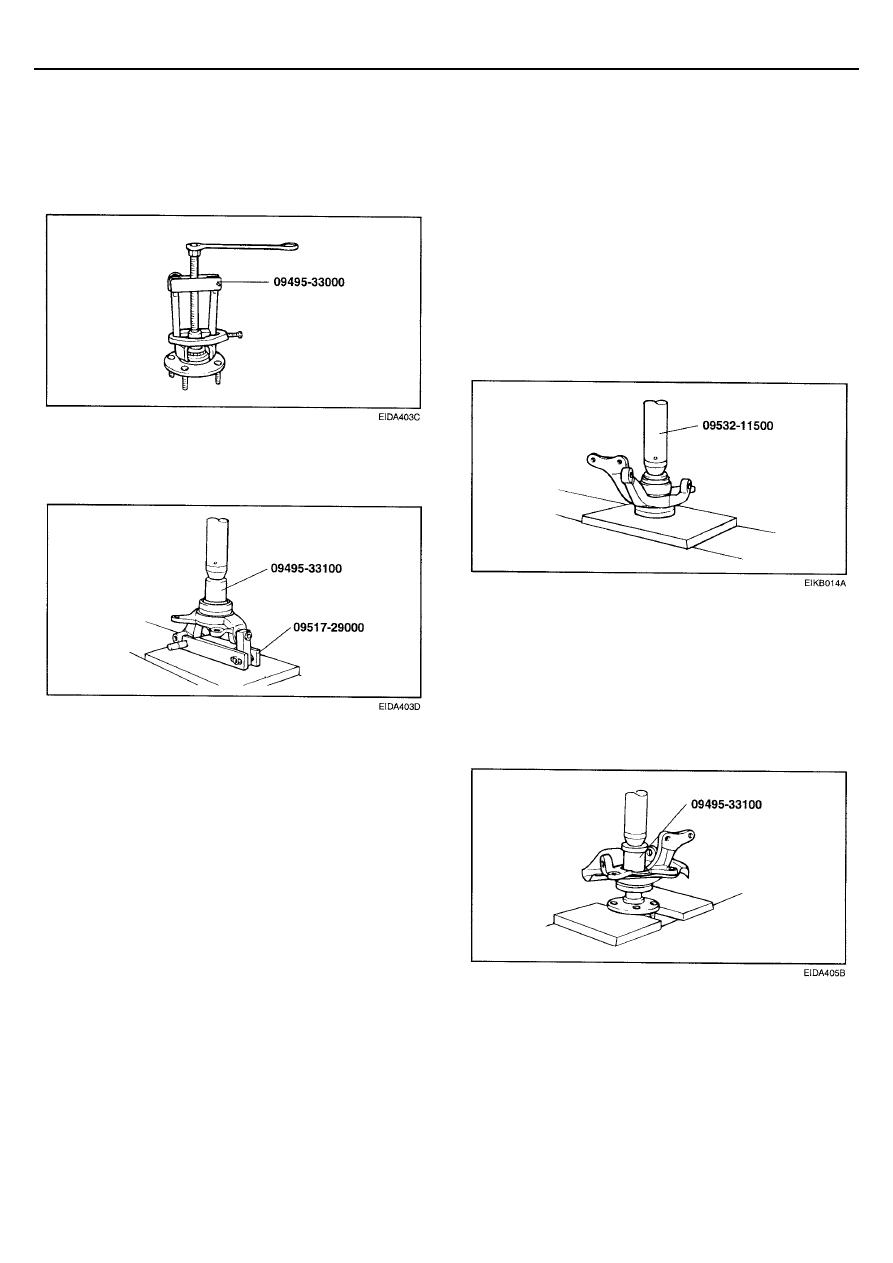

DS-17







4.  Вращая специальный инструмент, снимите ступицу с

поворотного кулака.


5.  Снимите специальный инструмент и защитный кожух.

6.  С помощью специального инструмента извлеките

внутреннюю обойму подшипника из ступицы колеса.






7.  С помощью специального инструмента (09495-33100 и

09517-29000) извлеките наружную обойму подшипника
из поворотного кулака.







ПРОВЕРКА


1.  Проверьте ступицу на отсутствие трещин и шлицы

ступицы на отсутствие чрезмерного износа.


2.  Проверьте тормозной диск на отсутствие задиров и

повреждений.


3.  Проверьте поворотный кулак на отсутствие трещин.

4.  Проверьте подшипник на отсутствие трещин и

повреждений.





СБОРКА


1.  Нанесите тонкий слой универсальной консистентной

смазки на посадочные места подшипника в ступице и
поворотном кулаке.


2.  С помощью специального инструмента (09495-33100 и

09517-29000) запрессуйте подшипник в поворотный
кулак.


ПРИМЕЧАНИЕ
1.  Для предотвращения повреждения подшипника в

сборе усилие запрессовки должно прикладываться
к наружной обойме подшипника.

2.  Всегда устанавливайте новый подшипник в сборе

(не устанавливайте бывший в эксплуатации
подшипник).






3.  Установите защитный кожух.

4.  С помощью специального инструмента (09495-33100)

запрессуйте ступицу в поворотный кулак.


ПРИМЕЧАНИЕ
Для предотвращения повреждения подшипника в сборе
усилие запрессовки должно прикладываться к
внутренней обойме подшипника.








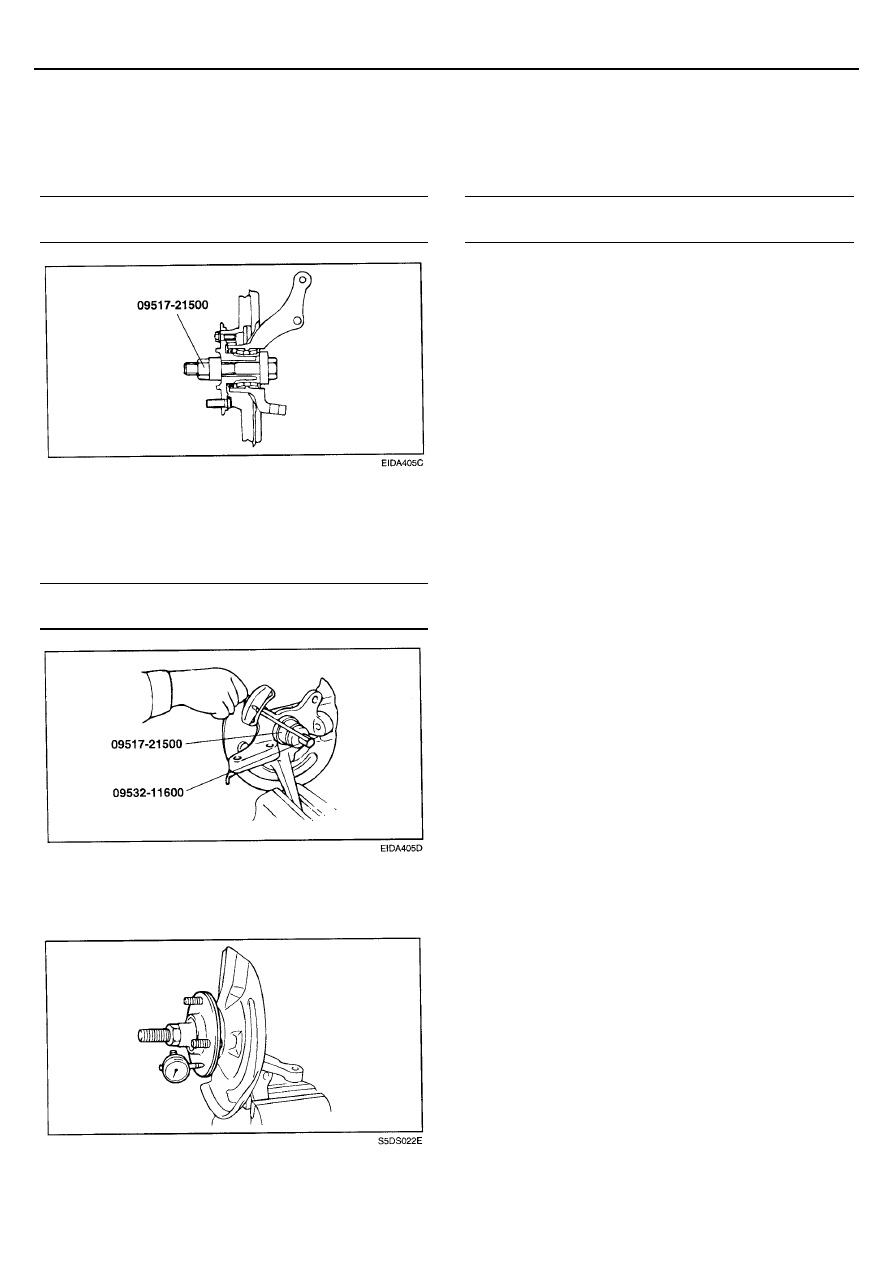

DS-18

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







5.  Установите тормозной диск.

6.  Стяните ступицу и поворотный кулак вместе с

помощью специального инструмента (09517-21500),
затянув гайку специального инструмента указанным
моментом.


Момент затяжки:


Гайка специального инструмента: 200 - 260 Нм






7.  Несколько раз проверните ступицу для правильной

установки подшипника.


8.  Измерьте момент начала вращения подшипника

ступицы колеса.


Момент начала вращения подшипника ступицы


Предельно допустимое значение: 1.8 Нм или меньше






9.  Если момент начала вращения подшипника равен

0 Нм, то измерьте осевой зазор подшипника ступицы
колеса.







 10.

Если осевой зазор больше предельно допустимого
значения, когда гайка специального инструмента
затянута моментом 200 - 260 Нм, то это явилось
результатом неправильной установки подшипника,
ступицы и поворотного кулака. В этом случае
разберите узел и повторите процедуру сборки.


Осевой зазор подшипника ступицы:
 0,08

мм или меньше


11.  Снимите специальный инструмент (09517-21500).




ЗАДНИЙ МОСТ

DS-19

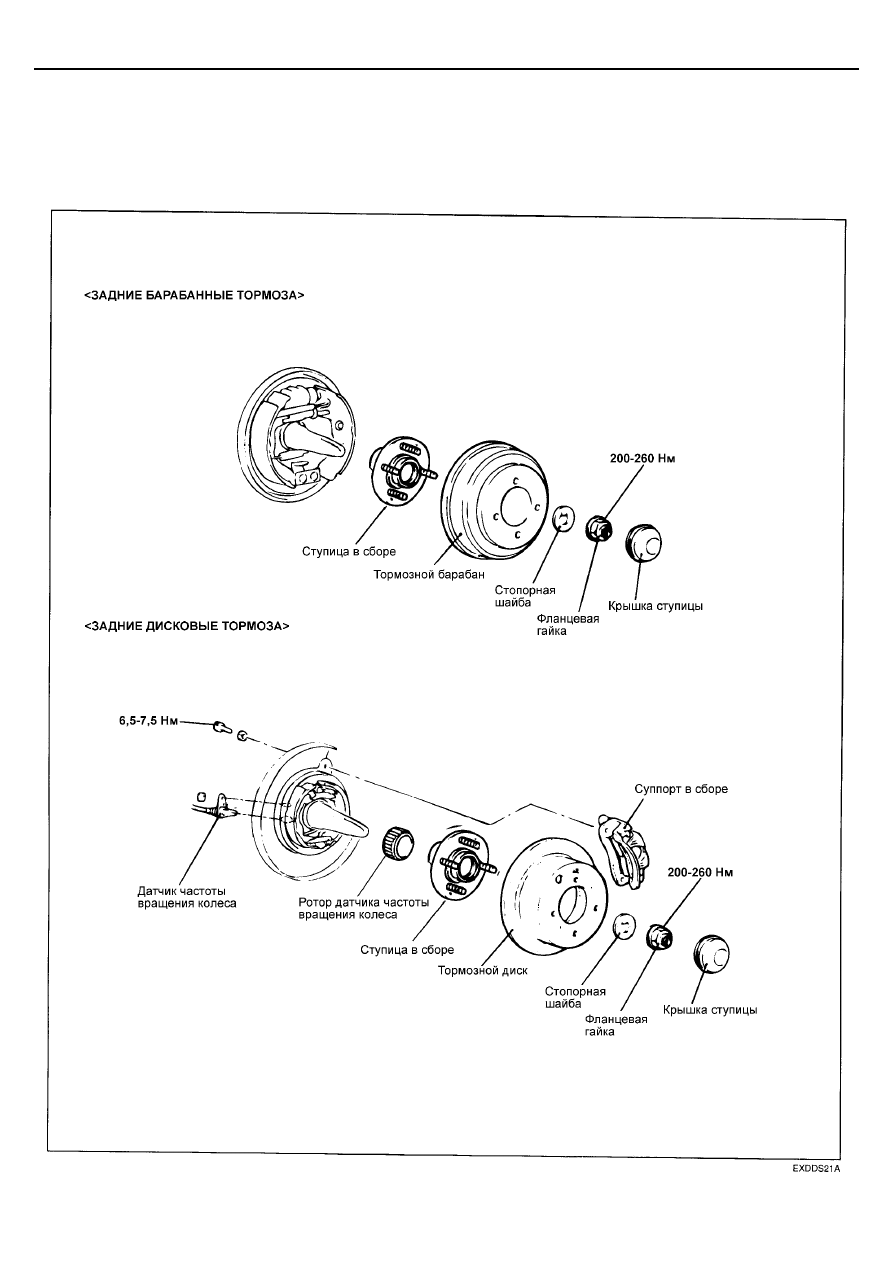

ЗАДНИЙ МОСТ



СТУПИЦА ЗАДНЕГО КОЛЕСА



ДЕТАЛИ
