ЕС-8

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

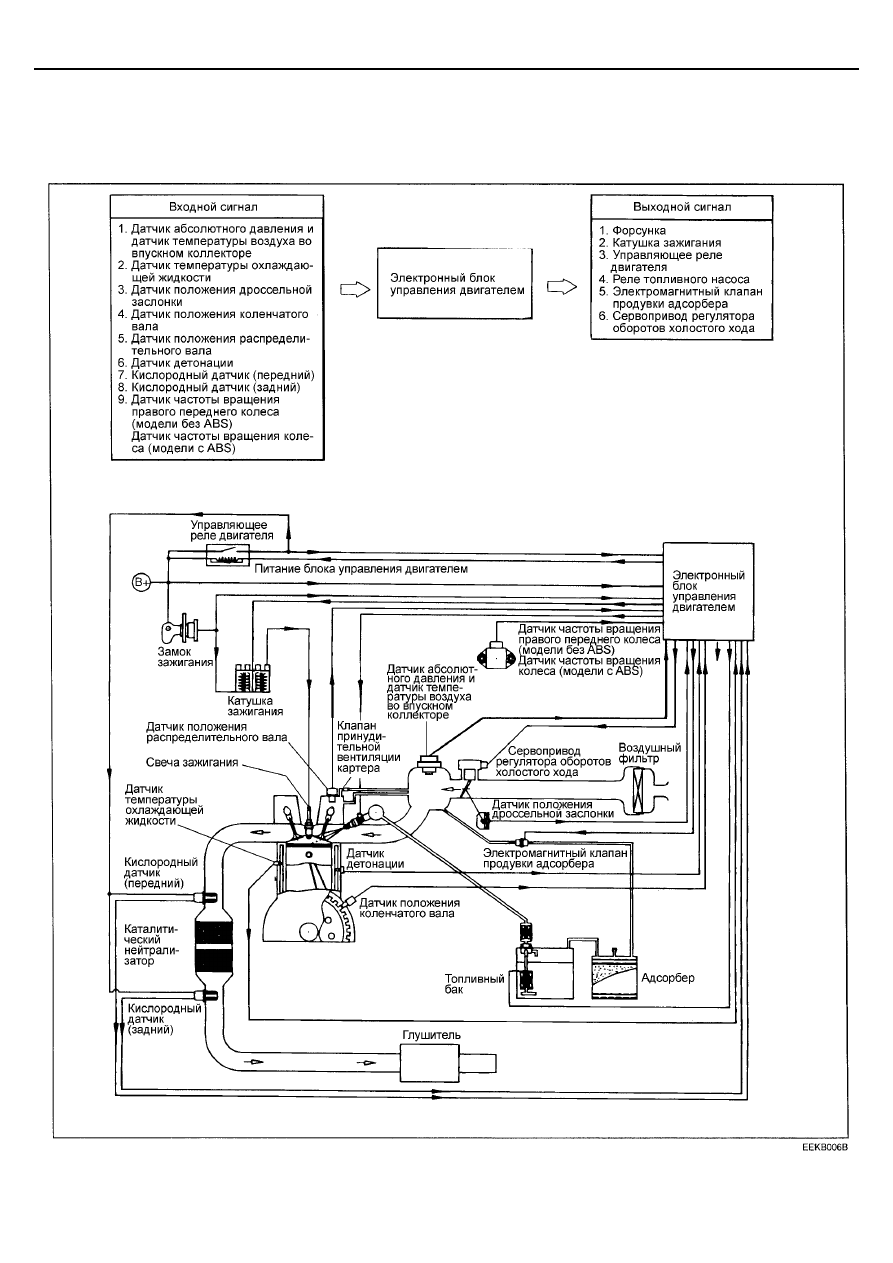

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ДВИГАТЕЛИ
[1.8/2.0L I4] С СИСТЕМОЙ OBD-II)

ОБЩАЯ ИНФОРМАЦИЯ

ЕС-9

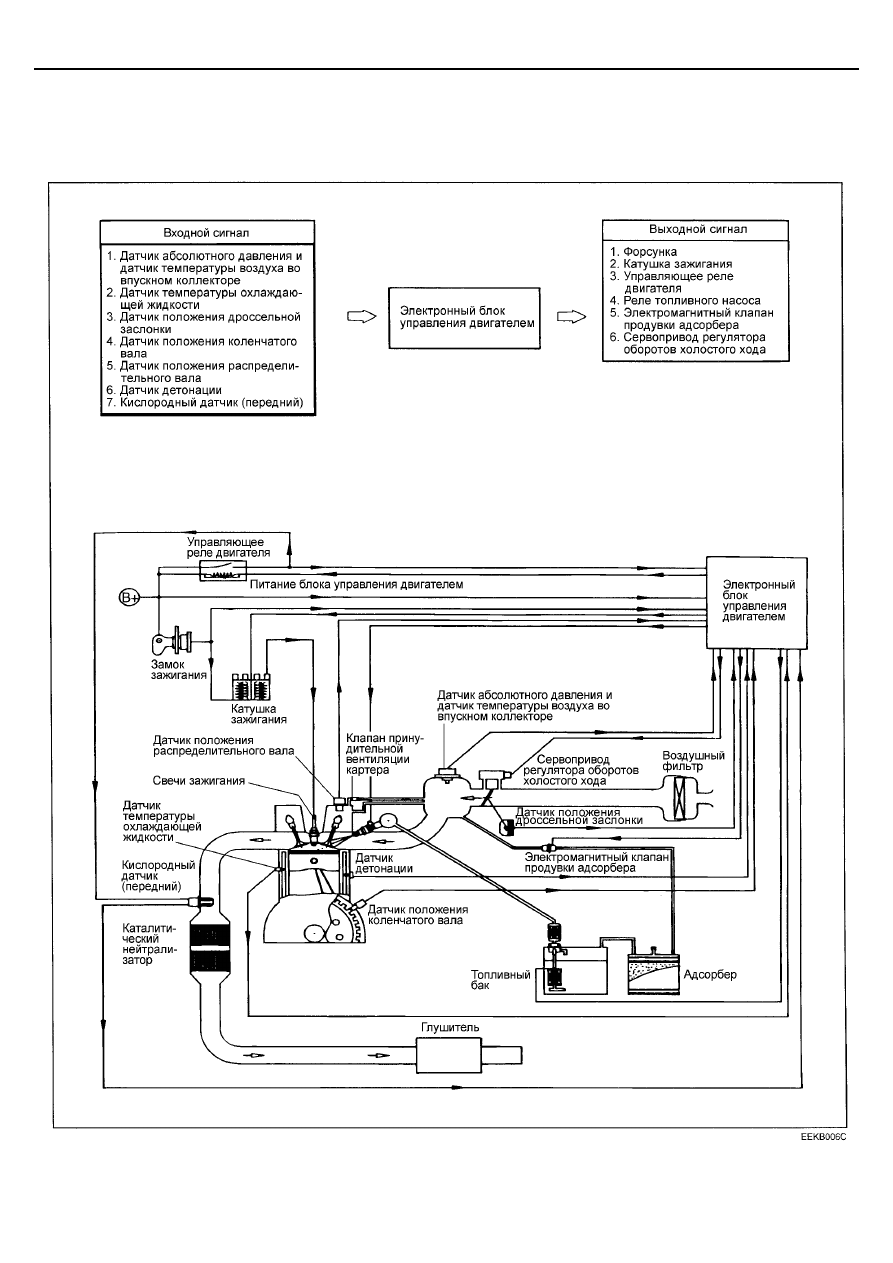

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ДВИГАТЕЛИ
[1.6/1.8/2.0L I4] БЕЗ СИСТЕМЫ OBD-II)

ЕС-10

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

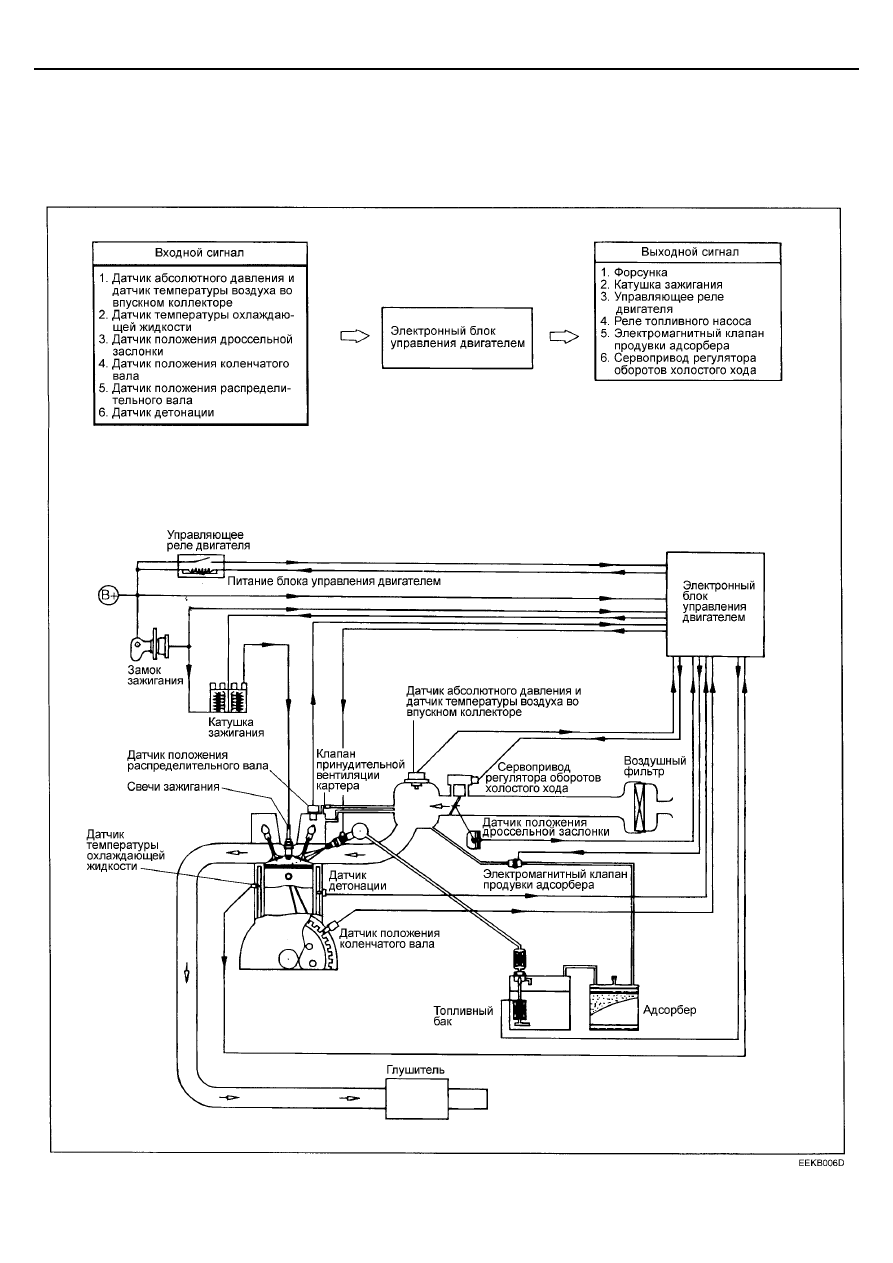

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ДВИГАТЕЛИ
[1.6/1.8/2.0L I4] ДЛЯ
ЭТИЛИРОВАННОГО БЕНЗИНА)

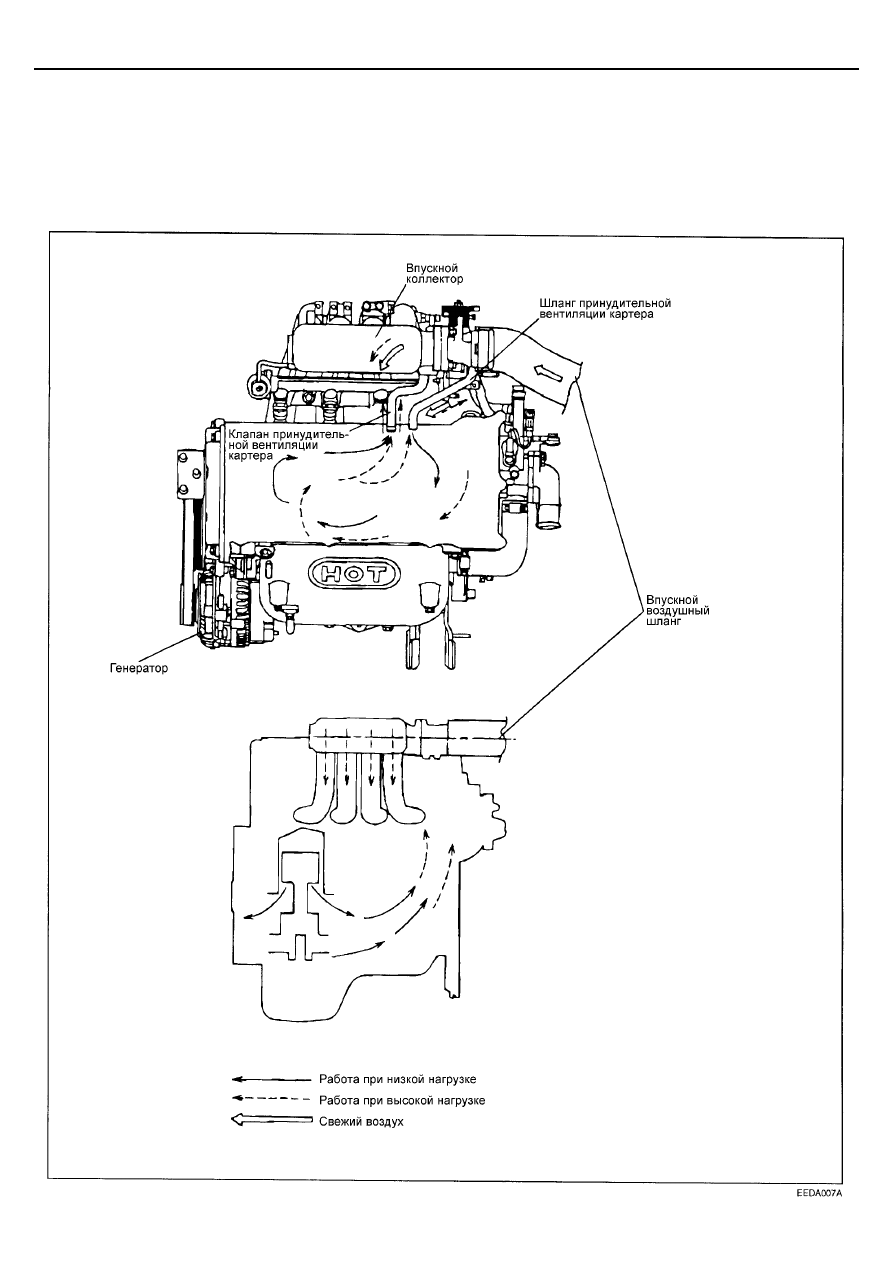

СИСТЕМА ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

ЕС-11

СИСТЕМА ПРИНУДИТЕЛЬНОЙ
ВЕНТИЛЯЦИИ КАРТЕРА
