АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-37

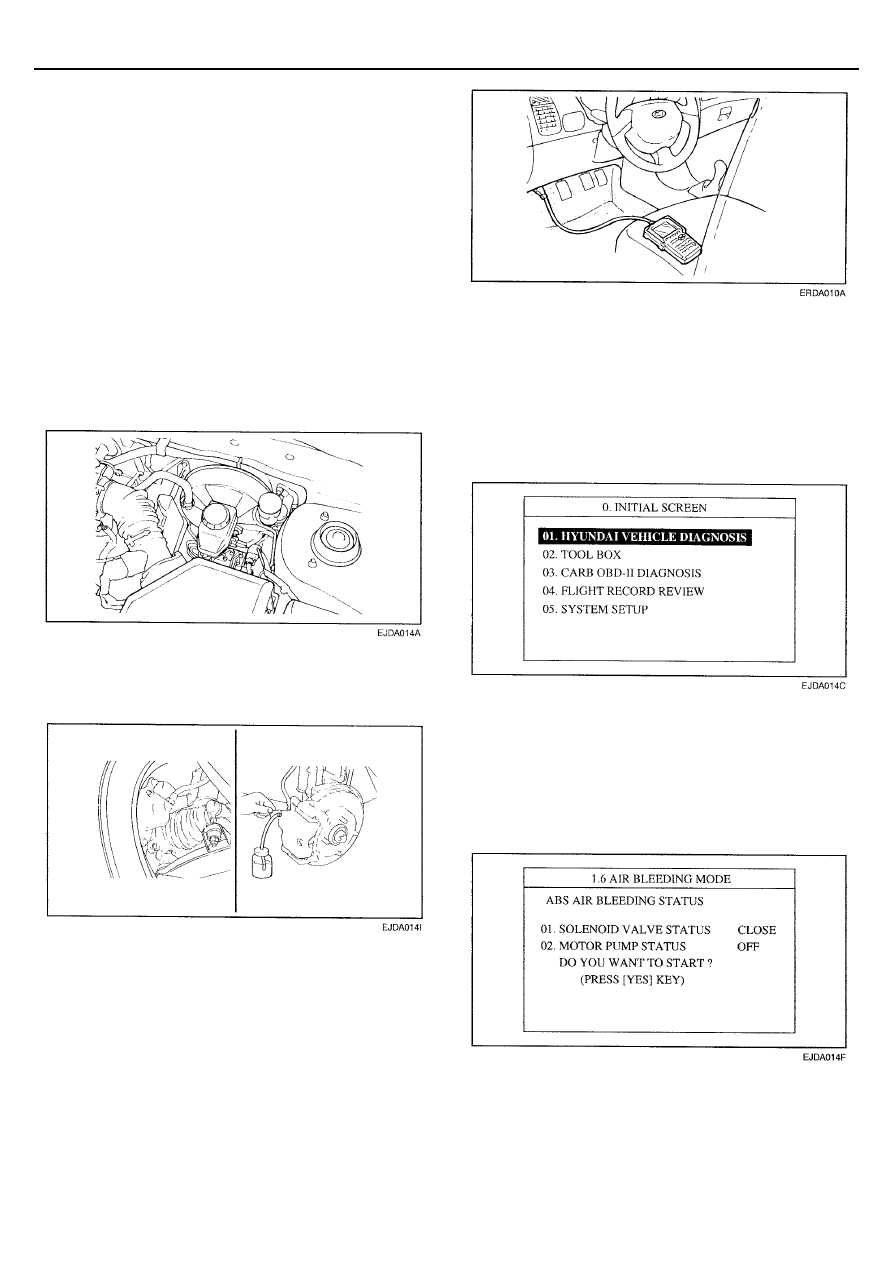

ПРОКАЧКА ТОРМОЗНОЙ СИСТЕМЫ


Следуйте указаниям данной процедуры, чтобы правильно
выполнить операцию удаления воздуха из тормозной
системы и заполнить гидравлический блок ABS,
трубопроводы тормозной системы и главный тормозной
цилиндр тормозной жидкостью.

1.  Снимите крышку бачка главного тормозного цилиндра

и залейте тормозную жидкость.



ВНИМАНИЕ
Немедленно удаляйте тормозную пролитую жидкость с
окрашенных поверхностей.

ПРИМЕЧАНИЕ
При прокачке системы под давлением не нажимайте на
педаль тормоза.

Рекомендованная жидкость: DOT 3 или равнозначная





2.  Подсоедините кусок винилового шланга к дренажному

штуцеру колесного цилиндра (суппорта). Свободный
конец шланга опустите в емкость, заполненной
наполовину чистой тормозной жидкостью.




3.  Подсоедините тестер HI-SCAN (Pro) к

диагностическому разъему, расположенному под
передней панелью.








4.  Выберите вид работы, следуя инструкциям на дисплее

тестера.


ВНИМАНИЕ
Точно выполняйте команды тестера по времени работы
электродвигателя насоса ABS для предотвращения
перегорания обмотки электродвигателя.


1)  Выберите вид работы 01 "диагностика

автомобиля"





3)  Выберите марку автомобиля.

4)  Выберите "антиблокировочная система" (Anti-Lock

system).


4)  Выберите вид работы "прокачка" (bleeding).

5)  Нажмите кнопку ДА (YES) для запуска

электродвигателя и клапанов.





6)  Подождите 60 секунд перед выполнением

следующего шага (без выдержки паузы можно
сжечь электродвигатель).



BR-38

ТОРМОЗНАЯ СИСТЕМА

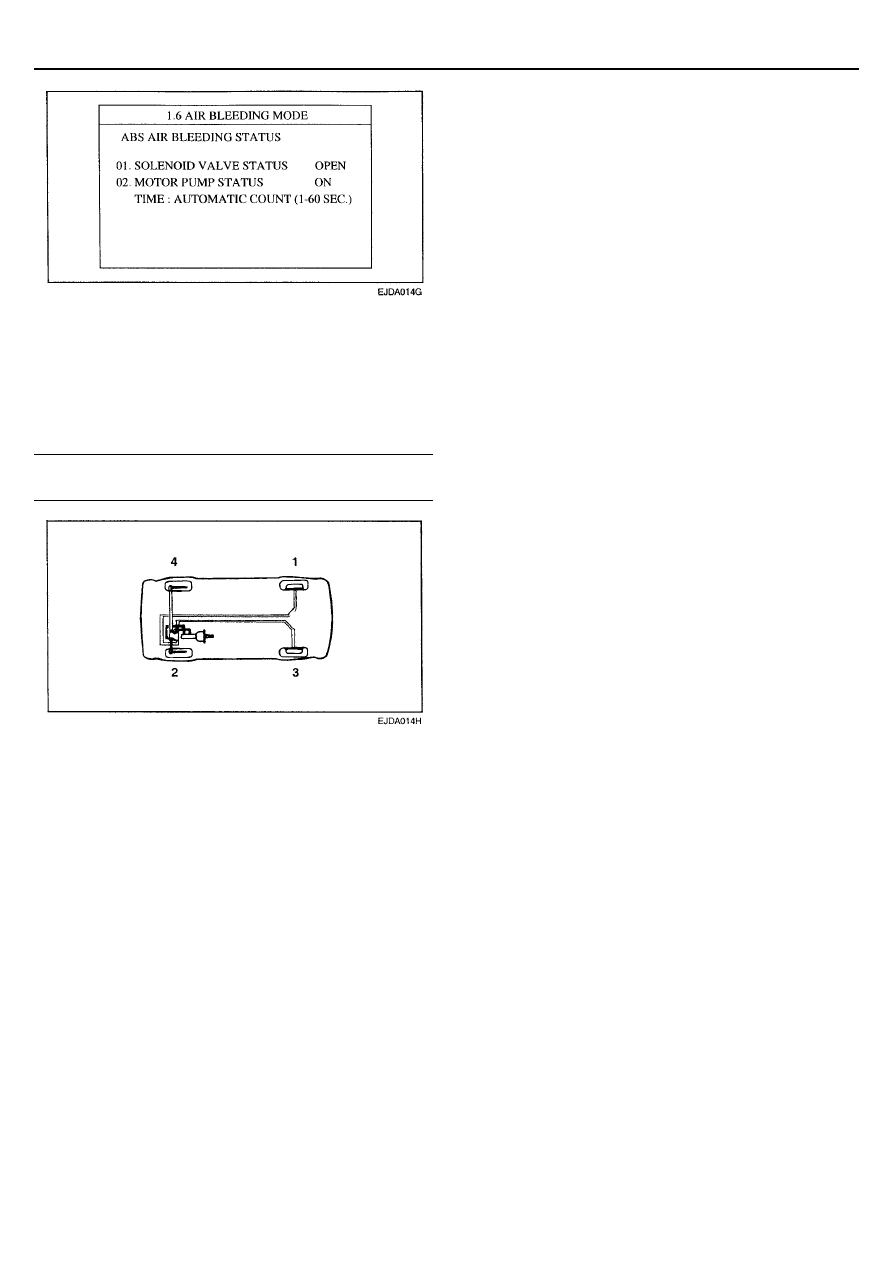

5.  Несколько раз нажмите на педаль тормоза и ослабьте

дренажный штуцер. Затяните штуцер после
прекращения выхода пузырьков воздуха.


6.  Повторяйте операции по пункту 5 для каждого колеса

до полного прекращения выхода пузырьков воздуха.


7.  Затяните дренажный штуцер.

Момент затяжки :


7 - 9 Нм











АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-39







АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ

1- Получение информации от владельца

2- Неисправность появляется снова

3 - Признаки неисправности отсутствуют
4- считайте диагностические коды неисправностей
5- считайте диагностические коды неисправностей
6- Выводится код нормального состояния
7- Выводится код неисправности
8- Снова проверьте наличие кодов неисправностей, затем удалите их из памяти блока управления.
9- Соответствует ли состояние основной тормозной системы норме.
10- Перепроверьте наличие признаков неисправности
11- Неисправность
12- Норма
13- Смотрите "Поиск неисправностей основной тормозной системы"
14- Считайте диагностические коды неисправностей
15- Периодически возникающая неисправность или коды неисправностей не были удалены после ремонта.
16- Смотрите "Таблицу поиска неисправностей по кодам".

17- Периодически возникающая неисправность.


* Детально расспросите владельца о признаках
неисправности. Для справок пользуйтесь формой
опросного листа, Смотрите ниже.



Замечания по диагностике

Ниже приведенные проявления работы ABS не являются
неисправностями.

Признак неисправности

Объяснение

Звуки в системе при проверке

При запуске двигателя иногда можно слышать глухие звуки внутри моторного
отсека. Это проходит проверка работоспособности ABS.

Звуки работы ABS

1.  Звук работы насоса гидравлического блока (воющий)
2.  Звук, передающийся по педали тормоза вместе с вибрацией педали

(скребущий).

3.  При работе ABS звук передается на шасси во время снятия и подаче

тормозных усилий (глухой удар - подвеска, скрип - шины).

Увеличение тормозного пути

На дорогах с рыхлым снегом или гравийным покрытием тормозной путь при
включенной ABS бывает длиннее, чем при работе обычной тормозной системы.
Посоветуйте владельцу в таких условиях снижать скорость движения.

Обратные удары по педали тормоза

Проявление нормальной работы ABS.

Условия проведения диагностики могут изменяться в зависимости от кодов неисправностей. При проверке признаков
неисправностей после удаления кодов следуйте рекомендациям, приведенным в графе "комментарий".




BR-40

ТОРМОЗНАЯ СИСТЕМА







ОПРОСНЫЙ ЛИСТ ДЛЯ ДИАГНОСТИКЕ ABS

1- опросный лист для диагностики ABS
2- ФИО приемщика
3- ФИО владельца автомобиля
4- дата выпуска автомобиля
5- Регистрационный номер
6- Год регистрации
7 - Идентификационный номер автомобиля (VIN)
8- пробег по одометру
9- Дата первого раза возникновения неисправности
10- Частота возникновения неисправности
11- Постоянно
12- Периодически возникающая (раз в день)
13- Система ABS не работает.
14- Признаки неисправности
15- Низкая эффективность работы ABS
16- Неправильная работа контрольной лампы ABS
17- Горит постоянно
18- Не загорается
19- Проверка наличия диагностических кодов неисправностей
20 - 1-я проверка
21- 2-я проверка
22- Код нормального состояния
23- Код неисправности (код № )
