ТОРМОЗНАЯ СИСТЕМА BR-29







3.  Нажмите на тягу и установите верхнюю возвратную

пружину.




4.  После сборки несколько раз нажмите на рычаг привода

стояночного тормоза.



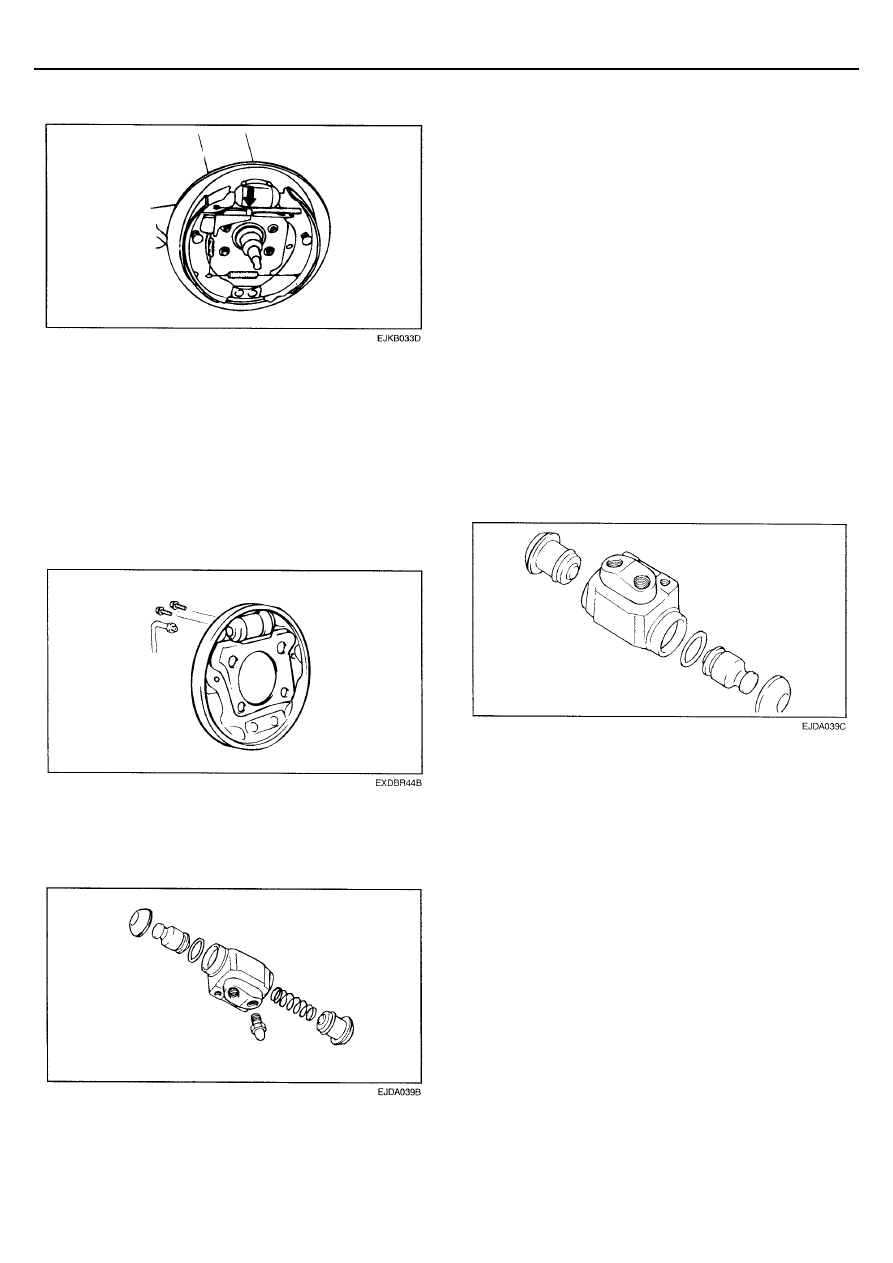

ЗАМЕНА РАБОЧЕГО ТОРМОЗНОГО
ЦИЛИНДРА


1.  Снимите тормозные колодки.

2.  Отсоедините от цилиндра тормозную трубку.

3.  Отверните два болта крепления и снимите колесный

тормозной цилиндр.




4.  Снимите манжеты цилиндра.

5.  Снимите крышки поршня и поршень.

6.  Снимите возвратную пружину.



 7.

Перед сборкой колесного тормозного цилиндра
проверьте.



1)  Цилиндр и поршень на отсутствие износа и

ржавчины.


2)  Корпус цилиндра на отсутствие трещин и других

повреждений.


2)  Состояние контактной поверхности поршня и

тормозных колодок.


4)  Состояние возвратной пружины.


8.  Сборка и установка проводятся в обратном порядке.

ПРИМЕЧАНИЕ
1.  Перед сборкой промойте детали изопропиловым

спиртом.

2.  Перед установкой смазывайте детали чистой

тормозной жидкостью.

3.  Крышки и манжеты поршня повторно не

устанавливать.


ВНИМАНИЕ
Осторожно, не потеряйте стальной шарик дренажного
штуцера.





BR-30

ТОРМОЗНАЯ СИСТЕМА

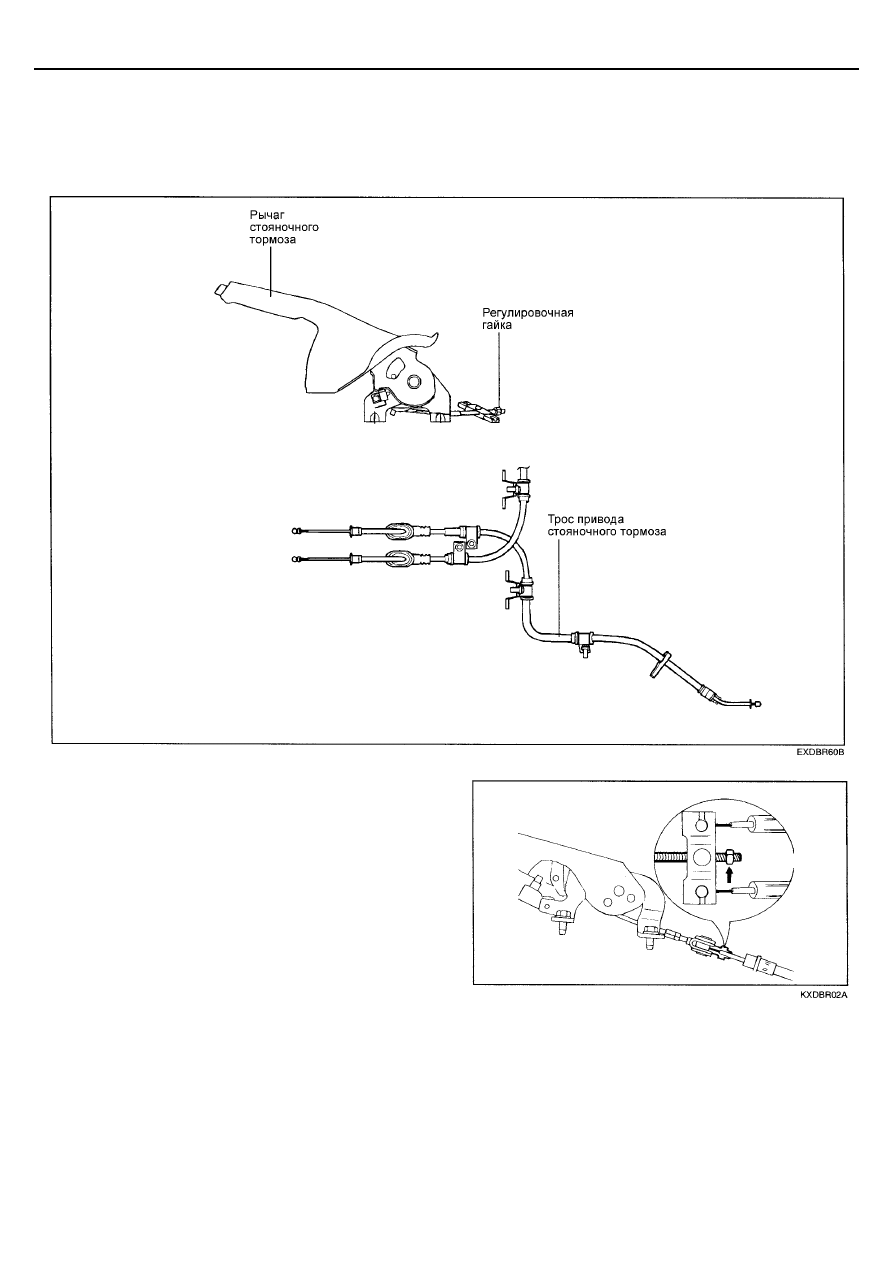

СТОЯНОЧНЫЙ ТОРМОЗ



СТОЯНОЧНЫЙ ТОРМОЗ



ДЕТАЛИ





СНЯТИЕ


1.  Снимите заднюю консоль.

2.  Ослабьте регулировочную гайку и отсоедините от

рычага трос стояночного тормоза.


3.  Снимите выключатель контрольной лампы стояночного

тормоза.


4.  Снимите рычаг стояночного тормоза в сборе.

5.  Снимите заднее колесо.







6.  Снимите тормозной барабан.

7.  Снимите тормозные колодки.

8.  Отсоедините трос от колодки стояночного тормоза.



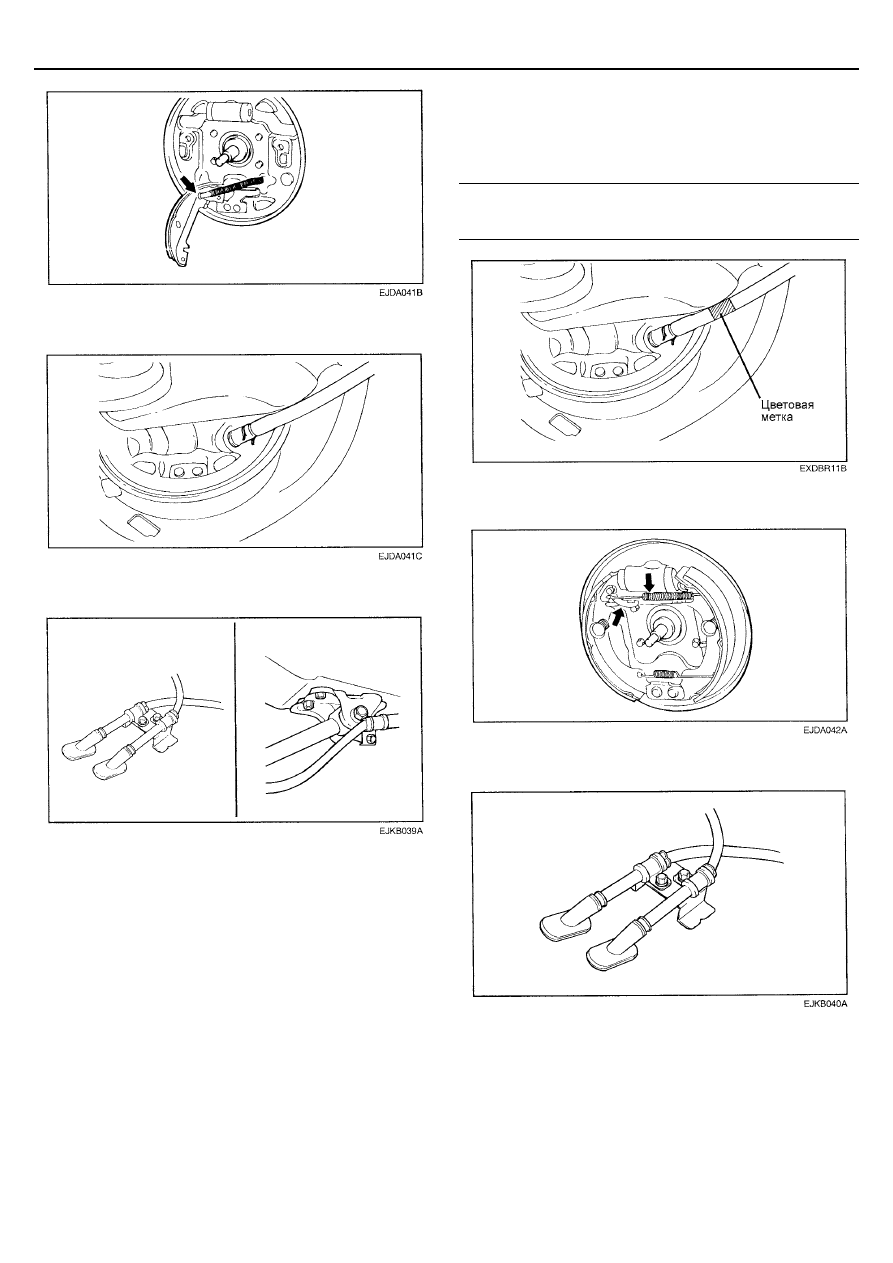

СТОЯНОЧНЫЙ ТОРМОЗ BR-31







УСТАНОВКА


1.  Проверьте цветовые идентификационные метки тросов

стояночного тормоза. Подсоединяйте тросы согласно
меткам.


Идентификационная метка:
Левая сторона : Красная
Правая сторона : Желтая




9.  Удалите кольцо крепления троса к опорному

тормозному диску.




10.  Отверните болты крепления клипс фиксации тросов

стояночного тормоза, снимите тросы в сборе.





ПРОВЕРКА


1.  Проверьте работоспособность выключателя

контрольной лампы стояночного тормоза.


2.  Проверьте состояние храповика рычага стояночного

тормоза.


3.  Оцените состояние тросов стояночного тормоза.








2.  При установке верхней возвратной пружины

отодвиньте рычаг регулятора назад.




3.  Закрепите тросы стояночного тормоза, как показано на

рисунке.





BR-32

ТОРМОЗНАЯ СИСТЕМА







4.  Смажьте храповик и собачку рычага стояночного

тормоза рекомендованной смазкой.







Смазка:

Универсальная консистентная смазка (J310), NLGI №2






5.  Установите регулятор тросов и отрегулируйте тросы

привода стояночного тормоза.


ПРИМЕЧАНИЕ
Стояночный тормоз должен сработать при восьмом
щелчке храповика рычага стояночного тормоза при
усилии 196 Н, приложенным к точке рычага,
расположенной на расстоянии 40 мм от конца рычага.
