Hyundai Santa Fe 2016 года. Руководство - часть 188

7 95

Техническое обслуживание

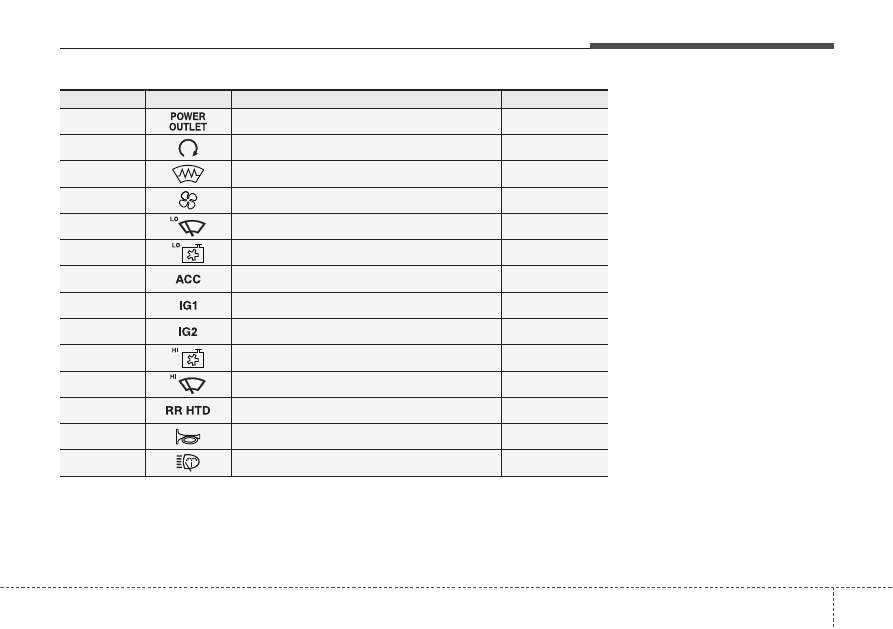

Номер реле

Символ

Наименование реле

Тип реле

E30

РЕЛЕ РОЗЕТКИ ПИТАНИЯ

ISO MICRO

E31

РЕЛЕ СТАРТЕРА

ISO MICRO

E32

РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

ISO MICRO

E33

РЕЛЕ ВЕНТИЛЯТОРА

ISO MICRO

E34

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)

ISO MICRO

E35

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)

ISO MICRO

E36

РЕЛЕ ACC

ISO MICRO

E37

РЕЛЕ ЗАЖ1

ISO MICRO

E38

РЕЛЕ ЗАЖ2

ISO MICRO

E39

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)

ISO MINI

E40

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)

ISO MICRO

E41

РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

ISO MICRO

E42

РЕЛЕ СИРЕНЫ

ISO MICRO

E43

РЕЛЕ ОМЫВАТЕЛЯ ФАР

ISO MICRO

Техническое обслуживание

96

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

MDPS

80A

Блок MDPS

B+2

60A

Интеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)

ВЕНТИЛЯТОР

40A

Реле 4 (реле вентилятора)

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

Реле 12 (реле обогревателя заднего стекла)

АБС1

40A

ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем

АБС2

40A

Блок управления АБС, блок управления ESC

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

60A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

B+3

60A

Интеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки

ПРЕДОХР

АНИТЕЛЬ

B+4

50A

Интеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)

EMS

40A

Блок EMS (система управления двигателем)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

50A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

ЗАЖ1

40A

Выключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)

ЗАЖ2

40A

Выключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)

Прицеп

30A

Фонарь прицепа и розетка питания

7 97

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

B+1

50A

Интеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)

ИНВЕРТОР

ПЕРЕМЕННОГО

ТОКА

30A

Модуль инвертора переменного тока

СИРЕНА

15A

Реле 13 (реле сирены)

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ЛЕВЫЙ

30A

Модуль управления активным подъемником капота

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ПРАВЫЙ

30A

Модуль управления активным подъемником капота

EPB1

15A

Модуль электрического стояночного тормоза

EPB2

15A

Модуль электрического стояночного тормоза

ОБОГРЕВАТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

15A

Реле 3 (реле обогревателя ветрового стекла)

ОМЫВАТЕЛЬ ФАР

20A

Реле 14 (реле омывателя фар)

РОЗЕТКА

25A

Реле 1 (реле розетки питания)

4WD

20A

ECM полн. привода

AMS

10A

Датчик заряда АКБ (AMS : система управления генератором)

ПРИЦЕП 2

15A

Фонарь прицепа и розетка питания

Техническое обслуживание

98

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

ПРИЦЕП 1

15A

Фонарь прицепа и розетка питания

СТЕКЛООЧИСТИТ

ЕЛЬ

10A

BCM, PCM/ЭБУД

ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

25A

Реле 5 (реле стеклоочистителя (низк.)), электродвигатель
стеклоочистителя ветрового стекла

ФОНАРЬ

ЗАДНЕГО ХОДА

10A

МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правый),
электрохромное зеркало, фонарь прицепа и розетка питания,
головное аудиовизуальное устройство с навигацией

АБС 3

7.5A

Блок управления АБС, блок управления ESC

ДАТЧИК 5

7.5A

PCM/ЭБУД, датчик массового расхода воздуха

БУТ

15A

БУТ (D4HA), переключатель диапазонов АКПП

ТОПЛИВНЫЙ

НАСОС

15A

Реле топливного насоса

ЭБУ 1

15A

G4KE/G4KJ/G6DF : PCM D4HA/D4HB (VGT, стандартный блок
двигателя): БУТ (АКПП)

ЭБУ 2

10A

D4HA/D4HB : Электронный привод VGT

ДАТЧИК 3

10A

G4KE: Форсунка 1/2/3/4 G6DF: PCM, форсунка 1/2/3/4/5/6, реле
топливного насоса D4HA/D4HB (VGT, стандартный блок двигателя):
датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок
двигателя низкой мощности): Датчик кислорода
