Hyundai Santa Fe 2016 года. Руководство - часть 187





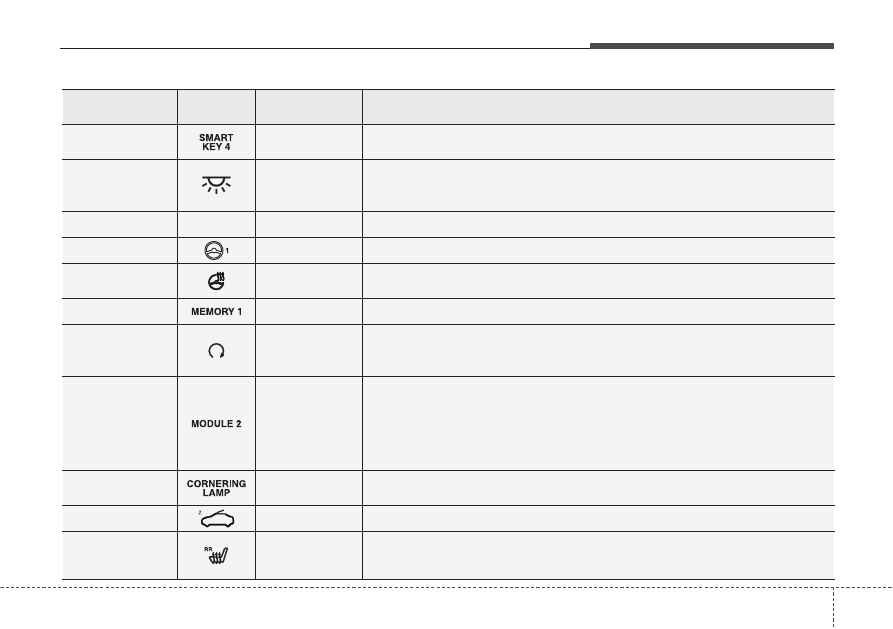

7 91

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ЭЛ. КЛЮЧ 4

10A

Кнопка пуска и останова, модуль иммобилайзера

ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА

15A

Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон
потолочной консоли, центральный плафон освещения салона, левая/правая
лампа индивидуальной подсветки

МУЛЬТИМЕДИА

MULTI

MEDIA

15A

Аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы

MDPS

7.5A

Блок MDPS

Подогреваемая
ручка

15A

Переключатель на рулевом колесе

ПАМЯТЬ 1

10A

Радиочастотный приемник, подсветка замка зажигания и датчик открытия двери

ПУСК

7.5A

Без ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации)
С иммоб./эл. ключом: ЭБУД/PCM, переключатель диапазонов АКПП, ЭБУ
электронного ключа, коробка предохранителей и реле в моторном отсеке (реле 2)

МОДУЛЬ 2

10A

Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ
активного подъемника капота, ЭБУ свечей накаливания (дизельный двигатель),
многофункциональный диагностический разъем, левая/правая фара, привод
корректора угла наклона левой/правой фары, блок автоматической коррекции
угла наклона фар, выключатель стоп-сигнала, датчик воды в топливном фильтре
(дизельный двигатель), дизельный блок (реле 1 (дизельный двигатель)

УКАЗАТЕЛЬ
ПОВОРОТА

10A

Блок реле ICM (реле левых/правых указателей поворота)

ВЕРХНИЙ ЛЮК 2

20A

люка

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ

15A

Обогреватель левого/правого заднего сиденья

Техническое обслуживание

92

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ЗАЖ.

20A

Блок реле и предохранителей моторного отсека (предохранители - F35, F36, F37, F38)

КОНДИЦИОНЕР 1

7.5A

Блок реле и предохранителей М/О (реле 4/14), ЭБУ кондиционера,
ионизатор на комбинации приборов, дизельный блок (реле 3/4)

ЗАДНИЙ
СТЕКЛООЧИСТИТ
ЕЛЬ

15A

Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель

ЭЛ. КЛЮЧ 1

25A

Блок управления эл. ключами

ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ

20A

ЭБУ сидений водителя/пассажира с климат-контролем, блок управления
обогревателем сиденья водителя/пассажира

КОНДИЦИОНЕР 2

7.5A

ЭБУ кондиционера

ПРИКУРИВАТЕЛЬ

20A

Передняя розетка питания и прикуриватель, розетка питания в багажном
отделении

ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА

15A

Многофункциональный переключатель, блок реле и предохранителей моторного
отсека (реле 9/11)

ЗАДНИЙ
ВЕНТИЛЯТОР

20A

Блок реле ICM (реле заднего вентилятора)

ПРАВ.
ЭЛЕКТРОСТ.

25A

Модуль электростеклоподъемника двери водителя/пассажира с защитой от
защемления, модуль двери водителя/пассажира, переключатель
электростеклоподъемника задней правой двери, модуль
электростеклоподъемника задней правой двери с защитой от защемления

ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

10A

ЭБУ кондиционера

7 93

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА

7.5A

Блок управления эл. ключа, выключатель сигнала торможения

ВЕРХНИЙ ЛЮК 1

20A

Верхний люк

ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ

25A

модуль электростеклоподъемника с защитой от защемления водителя/пассажира,
модуль двери водителя/пассажира, Переключатель заднего левого
электростеклоподъемника, модуль заднего левого электростеклоподъемника с
защитой от защемления

КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ

15A

Выключатель крышки люка топливозаливной горловины

ЭЛ. КЛЮЧ 3

7.5A

Блок управления эл. ключами

СТОП-СИГНАЛ

15A

ЭБУ стоп-сигнала

СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ

20A

Ручной переключатель сиденья пассажира

УСИЛИТЕЛЬ

30A

УСИЛИТЕЛЬ

МОДУЛЬ 4

10A

Аудиосистема, аудиовизуальное головное устройство с навигацией, система
помощи при парковке, цифровые часы, BCM, плафон потолочной консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)

БЛОКИРОВКА
ДВЕРИ

20A

Реле блокировки/разблокировки двери, реле крышки багажника, блок реле ICM
(реле «мертвого замка»)

СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ

30A

Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя

Техническое обслуживание

94

7

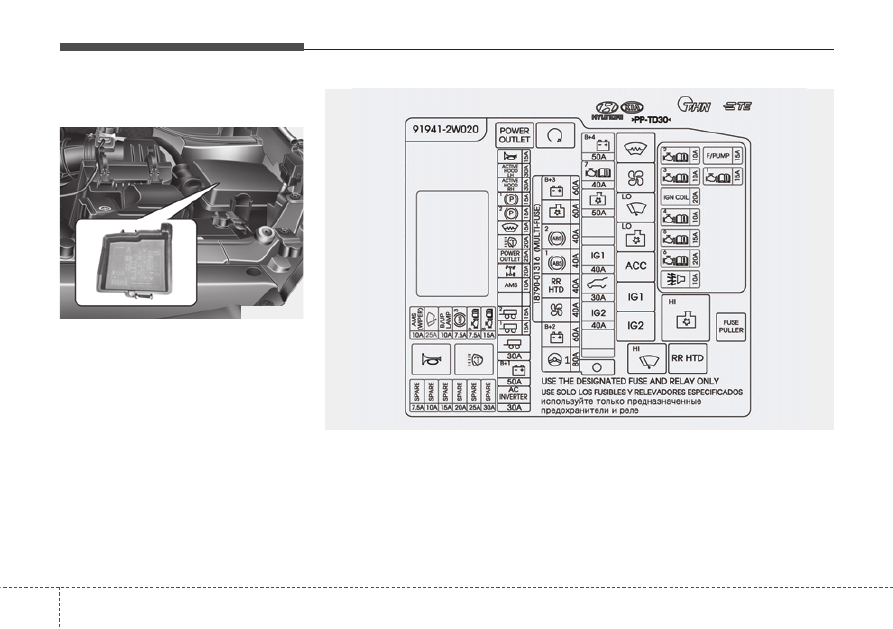

Панель плавких предохранителей
в отсеке двигателя

ODM072050

ODMEMC2015
