Техническое обслуживание

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных

предохранителей используйте

предохранители с тем же

номинальным током, установленные

в цепях устройств, которые не

являются обязательными для

работы автомобиля, таких как

прикуриватель.

Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.

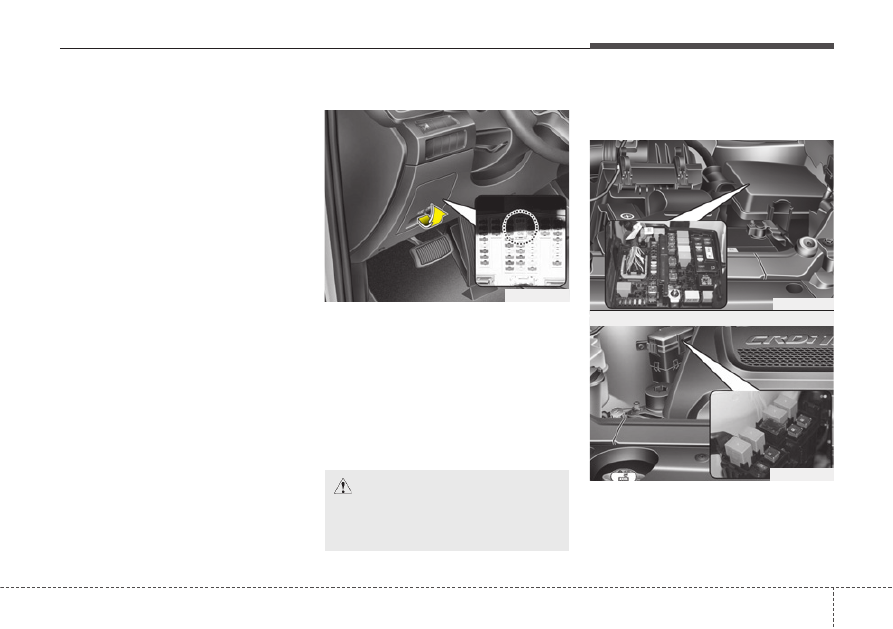

Переключатель предохранителей

Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).

Замена предохранителя,
установленного на панели в
отсеке двигателя

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

ODM072019

ВНИМАНИЕ

Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.

ODM072027

ODM072028

Только для автомобилей с дизельными двигателями

Техническое обслуживание

88

7

2. Нажмите на крышку панели плавких

предохранителей и снимите ее.

3. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.

4.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

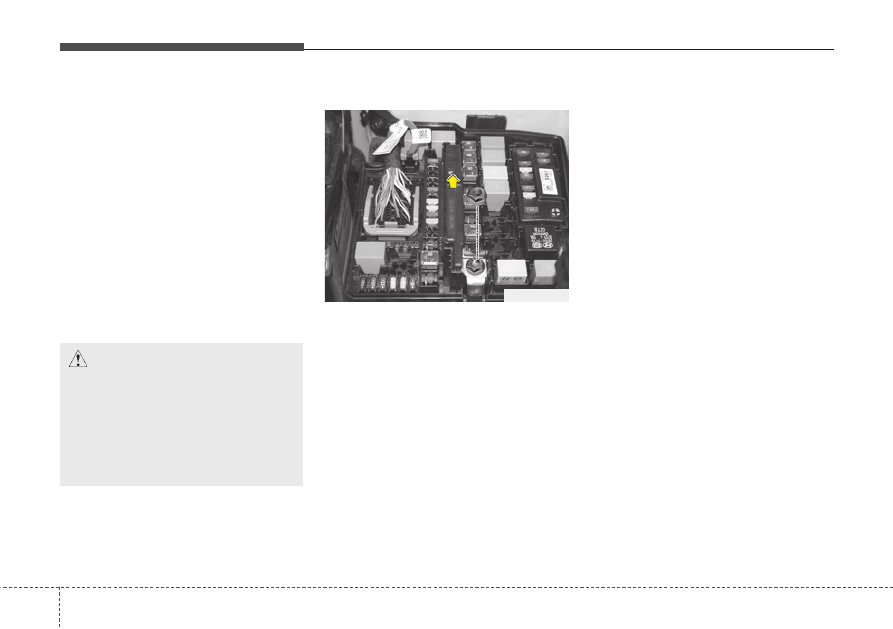

Мультипредохранитель

Перегоревший мультипредохранитель
извлекают следующим образом:
1.

Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.

2. Открутить болты, показанные на

приведенном выше рисунке.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте
предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽ К СВЕДЕНИЮ

В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

ВНИМАНИЕ

После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

ODM072047

7 89

Техническое обслуживание

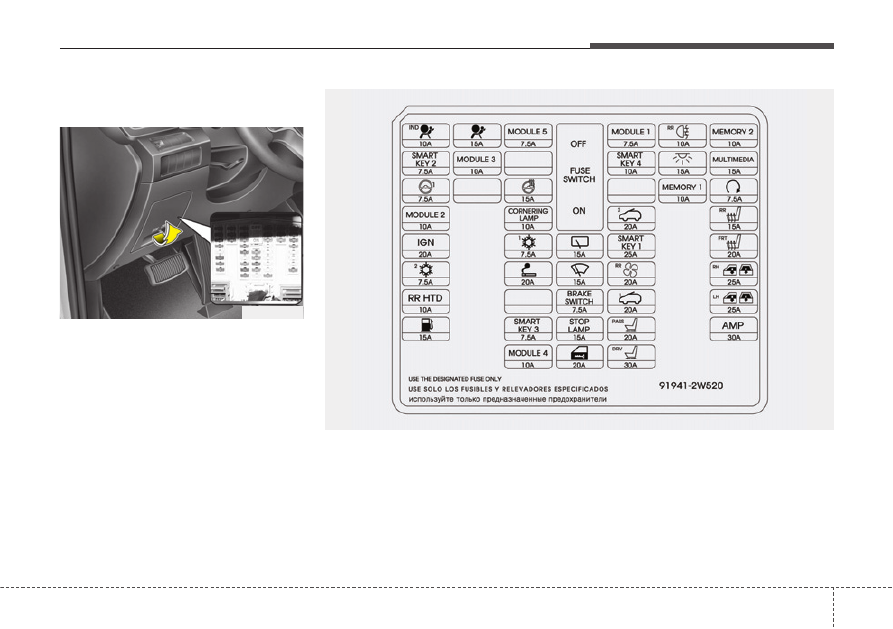

Описание панели плавких
предохранителей и реле

Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.

✽ К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

ODM072017

ODMEMC2014

Техническое обслуживание

90

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ИНД. ПОД. БЕЗОП.

10A

Комбинация приборов

ПОД. БЕЗОП.

15A

ЭБУ SRS, ЭБУ кондиционера

МОДУЛЬ 5

7.5A

Датчик дождя, верхний люк, ЭБУ электронного ключа, BCM,
система помощи при парковке, кондиционер, инверторный модуль,
блок реле ICM (реле левого/правого указателя поворота, реле заднего вентилятора),
обогреватель левого/правого заднего сиденья, ЭБУ сидений водителя/пассажира с
климат-контролем, модуль подогрева сиденья водителя/пассажира

МОДУЛЬ 1

7.5A

Переключатель спортивного режима, электромагнит блокировки ключа,
выключатель на консоли (левый/правый), передний выключатель на консоли,
переключатель электростеклоподъемника левой/правой задней двери

ЗАДНИЙ
ПРОТИВОТУМАНН
ЫЙ ФОНАРЬ

10A

Блок реле ICM (реле задних противотуманных фонарей)

ПАМЯТЬ 2

10A

BCM, модуль контроля давления в шинах, блок IMS водителя, модуль двери
водителя/пассажира, автоматическое включение световых приборов и фотоэлемент,
диагностический разъем, ЭБУ кондиционера, комбинация приборов

ЭЛ. КЛЮЧ 2

7.5A

Блок управления эл. ключа, модуль иммобилайзера

МОДУЛЬ 3

10A

BCM, комбинация приборов, модуль контроля давления в шинах, блок управления
системой помощи при парковке, электрохромное зеркало заднего вида, модуль
предупреждения о выезде за пределы полосы движения, датчик угла поворота рулевого
колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при
парковке левый/правый, обогреватель левого/правого заднего сиденья, модуль подогрева
сиденья водителя/пассажира, задний датчик помощи при парковке (центральный)
левый/правый, Модуль управления климат-контролем сиденья водителя/пассажира,
модуль IMS водителя, переключатель консоли (лев./прав.), переключатель задней
консоли, модуль двери водителя/пассажира, модуль электрического стояночного тормоз
