Hyundai Getz. Проверка тормозной системы





Проверка технического  состояния  и работоспособности  элементов тормозной  системы
Проверка гидропривода тормозов
При работающем двигателе нажмите на педаль тормоза с усилием примерно 120 кгс. Проверьте на наличие утечек главный тормозной цилиндр, гидропривод тормозов и каждое соединение.


Проверка работы вакуумного  усилителя тормозов без  применения приборов
Для простой проверки работы вакуумного усилителя необходимо выполнить следующее.
Пустите двигатель, дайте ему поработать 1–2 мин и остановите. Несколько раз нажмите на педаль тормоза с нормальным усилием. Если педаль уходит вниз при первом
нажатии, но постепенно поднимается при втором или третьем нажатии, усилитель тормозов исправен. Если высота педали не меняется, усилитель неисправен.
При неработающем двигателе несколько раз нажмите на педаль тормоза и проверьте изменение высоты педали. После этого нажмите на педаль и пустите двигатель. Если при этом педаль немного уходит вниз, усилитель исправен. Если высота педали остается прежней, усилитель неисправен.
При работающем двигателе нажмите на педаль тормоза и остановите двигатель. Удерживайте педаль тормоза нажатой в течение 30 с. Если в течение этого времени высота педали не изменится, усилитель исправен. Если педаль поднимается, усилитель неисправен.
Если при одном из указанных способов проверки была определена неисправность, проверьте вакуумный шланг и усилитель, устраните неисправности. Если результаты всех проверок положительные, усилитель исправен.


Проверка работы обратного  клапана вакуумного усилителя  тормозов
Проверку проводите на обратном клапане, установленном в вакуумный шланг.

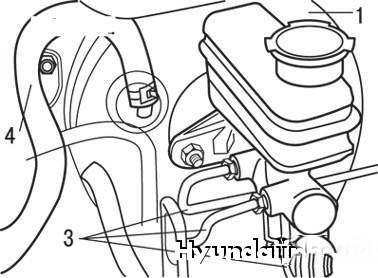

 Рисунок 6.3. Вакуумный усилитель тормозов: 1 – вакуумный усилитель тормозов; 2 – регулятор давления (на автомобилях без ABS); 3 – тормозные трубопроводы; 4 – вакуумный шланг




Снимите вакуумный шланг усилителя тормозов (рисунок 6.3).


        ПРИМЕЧАНИЕ
Обратный клапан установлен с натягом в вакуумный шланг по установочным меткам.


Проверьте работу обратного клапана с помощью вакуумного насоса.


ПРЕДУПРЕЖДЕНИЕ
В случае неисправности обратного клапана замените его в сборе с вакуумным шлангом.


Удаление воздуха  из гидропривода  тормозов (прокачка)

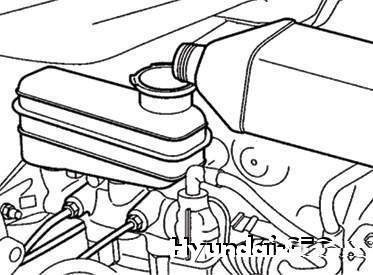

 Рисунок 6.4. Бачок гидропривода тормозов




Снимите пробку бачка гидропривода тормозов и долейте тормозную жидкость (рисунок 6.4).


ПРЕДУПРЕЖДЕНИЕ
При попадании тормозной жидкости на лакокрасочное покрытие кузова немедленно смойте ее.


        ПРИМЕЧАНИЕ
При удалении воздуха из гидропривода под давлением не нажимайте на педаль тормоза.

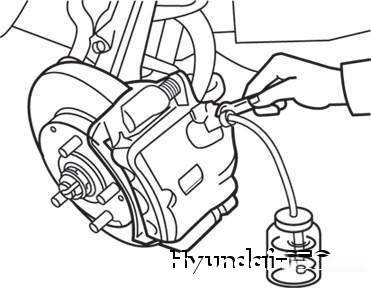

 Рисунок 6.5. Прокачка гидропривода тормозов




Присоедините виниловый шланг к штуцеру для прокачки на колесном цилиндре, опустите другой конец шланга в емкость с тормозной жидкостью (рисунок 6.5).
Несколько раз нажмите на педаль тормоза.
При нажатой до отказа педали ослабляйте затяжку штуцера для прокачки до тех пор, пока через шланг не начнет вытекать тормозная жидкость, затем затяните штуцер.
Повторяйте перечисленные выше действия до тех пор, пока в вытекающей из тормозного цилиндра жидкости не будет пузырьков воздуха.
Затяните штуцер прокачки.
Момент затяжки штуцеров прокачки 7–13 Н·м.
Выполните указанные операции на остальных колесных цилиндрах в следующем порядке: заднее правое колесо (по направлению движения автомобиля), переднее левое колесо, заднее левое колесо, переднее правое колесо.


Регулировка рычага  привода стояночной  тормозной системы
После прокачки гидропривода тормозов 20 раз нажмите на педаль тормоза с усилием более 10 кгс.
Более трех раз до отказа затяните рычаг привода стояночного тормоза.

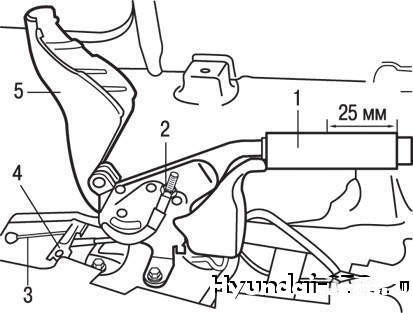

 Рисунок 6.6. Рычаг стояночного тормоза: 1 – рычаг стояночного тормоза; 2 – регулировочная гайка; 3 – трос привода стояночного тормоза; 4 – уравнитель; 5 – кожух




При подъеме рычаг должен переместиться на 6–8 зубцов сектора (точка приложения усилия должна располагаться на расстоянии 25 мм от торца рычага). При перемещении   на большее или меньшее число зубцов сектора отрегулируйте ход рычага (рисунок 6.6).
Контрольная лампа включения стояночного тормоза гаснет при полном выключении тормоза и загорается при подъеме рычага на один зубец сектора. Если выключатель не действует, как указано, замените его.
По окончании регулировки убедитесь в отсутствии притормаживания задних колес при полностью опущенном рычаге привода стояночного тормоза.
