Hyundai Getz.
Рулевой вал
Автомобили без электроусилителя рулевого управления |

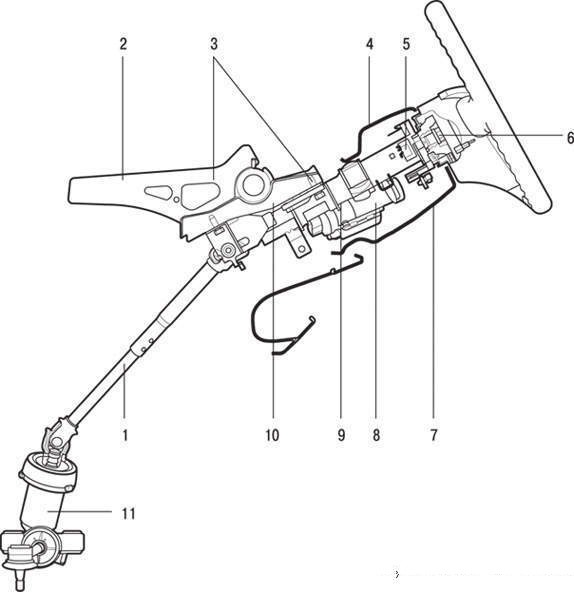

Рисунок
5.11. Рулевая колонка и рулевой вал без
механизма регулировки положения рулевого колеса:
1 – нижний вал; 2 – балка приборной панели; 3 –
болты крепления кронштейна рулевого вала; |
4 – верхний облицовочный кожух рулевой
колонки; 5 – блок подрулевых переключателей; 6 –
гайка крепления рулевого колеса; 7 – нижний
облицовочный кожух рулевой колонки; 8 –
противоугонное устройство; 9 – нижняя облицовка
приборной панели; 10 – рулевой вал; 11 – рулевой
механизм |
|
|

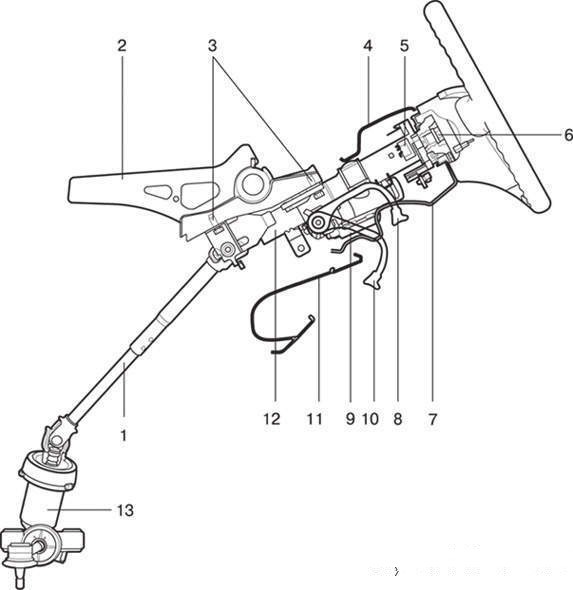

Рисунок
5.12. Рулевая колонка и рулевой вал с механизмом
регулировки положения рулевого колеса: 1 –
нижний вал; 2 – балка панели приборов; |
3 – болты крепления кронштейна рулевого
вала; 4 – верхний облицовочный кожух рулевой
колонки; 5 – блок подрулевых переключателей; 6 –
гайка крепления рулевого колеса; 7 – нижний
облицовочный кожух рулевой колонки; 8 –
положение блокировки фиксатора; 9 – рукоятка
фиксатора блокировки положения рулевого колеса;
10 – положение разблокировки фиксатора; 11 –
нижняя облицовка панели приборов; 12 – рулевой
вал; 13 – рулевой механизм |
|
|
Рулевая колонка и рулевой вал без механизма регулировки
положения рулевого колеса показаны на рисунок
5.11, с механизмом регулировки положения рулевого колеса –
на рисунок
5.12. |

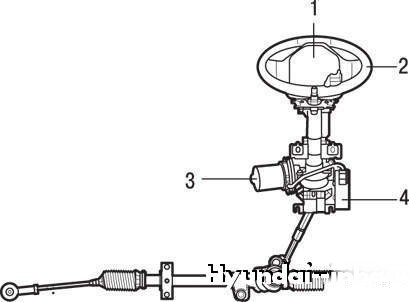

Рисунок
5.13. Рулевая колонка и рулевой вал автомобилей
с электроусилителем рулевого управления (вид
сзади): 1 – облицовка выключателя звукового
сигнала (модуль подушки безопасности водителя);
2 – рулевое колесо; 3 – электродвигатель; 4 –
электронный блок управления |
|
|

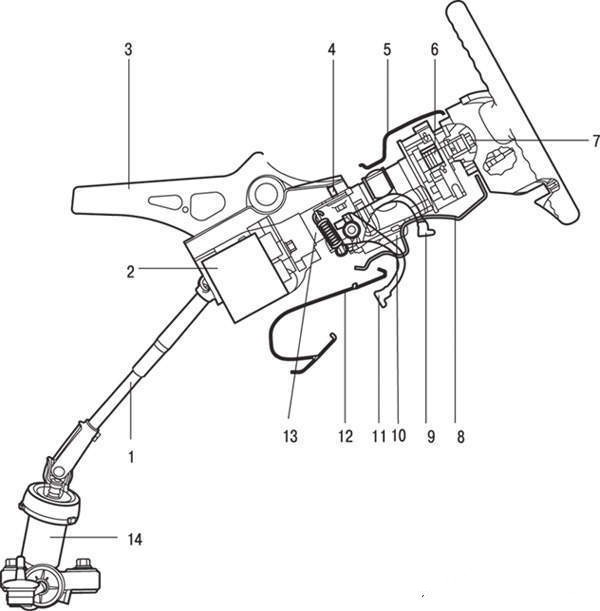

Рисунок
5.14. Рулевая колонка и рулевой вал автомобилей
с электроусилителем рулевого управления (вид
сбоку): 1 – нижний вал; 2 – электронный блок
управления; 3 – балка панели приборов; 4 – болты
крепления кронштейна рулевого вала; 5 – верхний
облицовочный кожух рулевой колонки; 6 – блок
подрулевых переключателей; 7 – гайка крепления
рулевого колеса; 8 – нижний облицовочный кожух
рулевой колонки; 9 – положение блокировки
фиксатора; 10 – рукоятка фиксатора блокировки
положения рулевого колеса; 11 – положение
разблокировки фиксатора; 12 – нижняя облицовка
панели приборов; 13 – рулевой вал; 14 – рулевой
механизм |
|
|
Рулевая колонка и рулевой вал автомобилей, оснащенных
электроусилителем рулевого управления, показаны на рисунок
5.13 и 5.14. |
Отсоедините «минусовый» провод («–») от аккумуляторной батареи. |

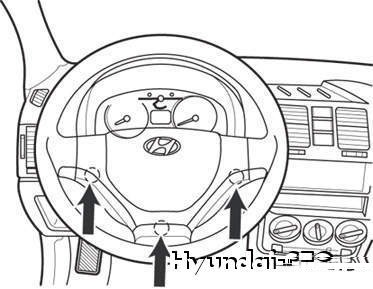

Рисунок
5.15. Болты крепления модуля подушки
безопасности водителя |
|
|
Снимите модуль подушки безопасности водителя, отвернув болты
крепления, показанные стрелками на рисунок
5.15. |
На автомобиле без подушки безопасности снимите
облицовку выключателя звукового сигнала. |
|

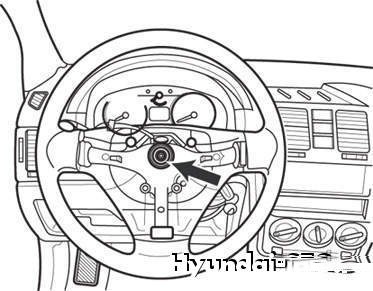

Рисунок
5.16. Гайка крепления рулевого колеса |
|
|

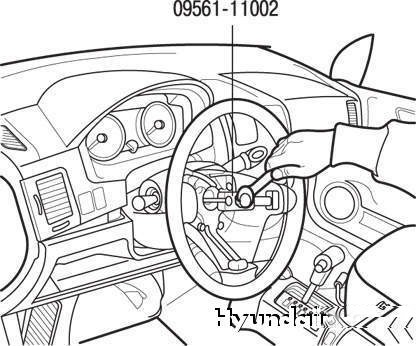

Рисунок
5.17. Снятие рулевого колеса с вала с помощью
съемника |
|
|
Совместите метки на валу рулевого управления и рулевом колесе.
Снимите рулевое колесо с вала с помощью съемника (рисунок
5.17). |
Не снимайте рулевое колесо ударами молотка – так
можно повредить вал рулевого управления. |
|

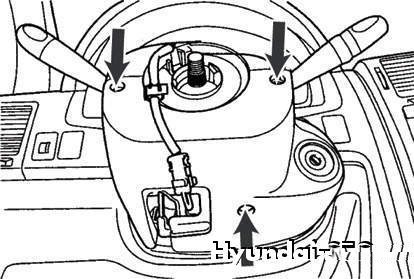

Рисунок
5.18. Винты крепления облицовочного кожуха
рулевой колонки |
|
|
Снимите облицовочный кожух рулевой колонки, отвернув три винта,
показанные стрелками на рисунок
5.18. |
Разъедините контактные разъемы контактного диска модуля подушки
безопасности и блока подрулевых переключателей. |

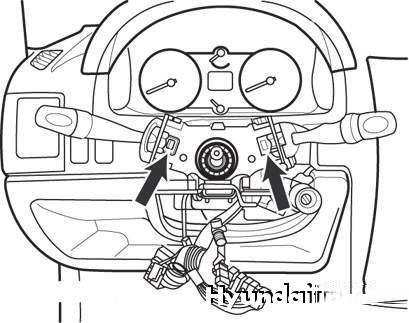

Рисунок
5.19. Снятие блока подрулевых переключателей |
|
|
Снимите блок подрулевых переключателей, нажав на него в местах,
показанных стрелками на рисунок
5.19. |

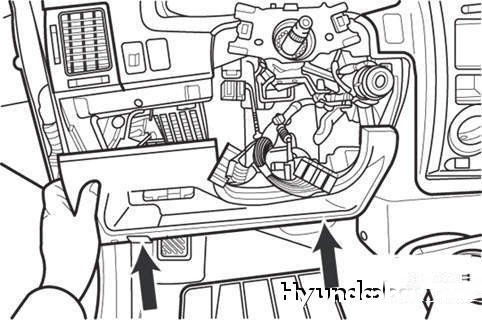

Рисунок
5.20. Снятие нижней облицовки панели приборов |
|
|
Снимите нижнюю облицовку панели приборов, отвернув два болта
крепления (рисунок
5.20). |

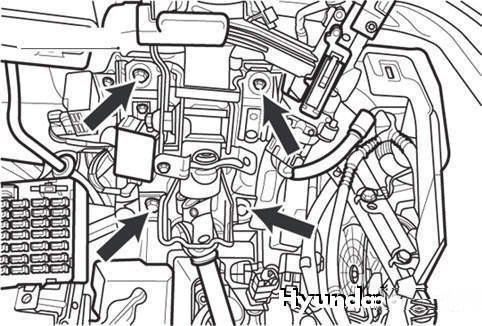

Рисунок
5.21. Болты крепления кронштейна вала рулевого
управления |
|
|
Отверните четыре болта крепления кронштейна вала рулевого
управления (рисунок
5.21). |

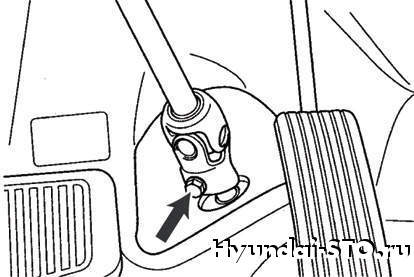

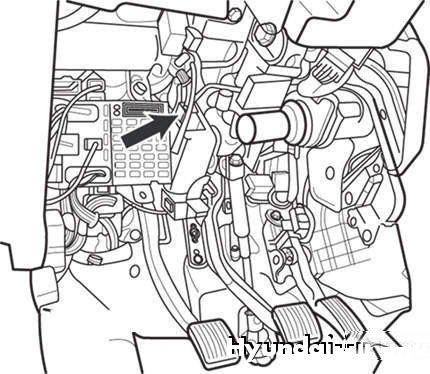

Рисунок
5.22. Болт крепления карданного шарнира к
приводной шестерне рулевого механизма |
|
|
Отверните болт крепления карданного шарнира к приводной шестерне
рулевого механизма (рисунок
5.22). |
Рисунок
5.23. Снятие рулевого вала в сборе |
|
|
Проверка технического состояния |
Проверьте рулевой вал на наличие повреждений и деформации. |
Проверьте соединения вала на наличие зазоров, повреждений и на
плавность перемещения. |
Проверьте шариковый подшипник на наличие износа и повреждений. |
При необходимости снятия противоугонного устройства сделайте
зубилом паз под шлиц отвертки на головках специальных болтов
крепления. |

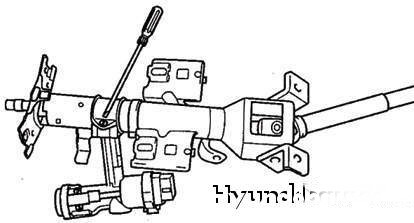

Рисунок
5.24. Отворачивание болтов крепления
противоугонного устройства |
|
|
Отверткой отверните два специальных болта крепления (рисунок
5.24). |
Снимите противоугонное устройство с рулевого вала. |

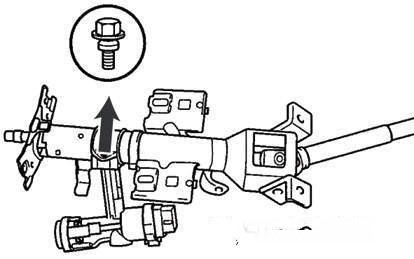

Рисунок
5.25. Специальный болт крепления противоугонного
устройства к рулевому валу |
|
|
При установке противоугонного устройства наживите новые
специальные болты крепле-ния устройства к рулевому валу (рисунок
5.25). |
Затяните специальные болты гаечным ключом до срезания головок. |

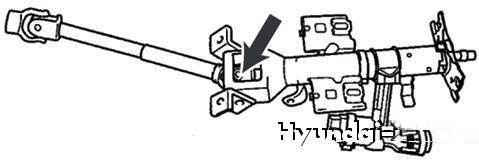

Рисунок
5.26. Болты крепления нижнего вала к узлу
рулевой колонки |
|
|
Отверните болты крепления (12 мм) нижнего вала к узлу рулевой
колонки и верхнего вала (рисунок
5.26). |

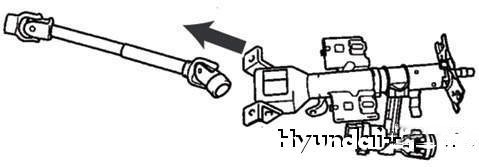

Рисунок
5.27. Отсоединение нижнего вала от узла рулевой
колонки |
|
|
Отсоедините нижний вал от узла рулевой колонки и верхнего вала
рулевого управления (рисунок
5.27). |
Сборку проводите в порядке, обратном разборке. |
Автомобили с электроусилителем рулевого управления |
Рисунок
5.28. Контактный разъем электроусилителя
рулевого управления |
|
|
Разъедините контактный разъем электроусилителя рулевого
управления (рисунок
5.28). |

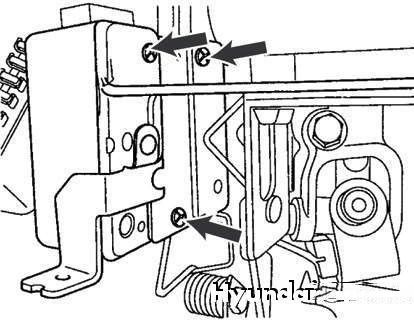

Рисунок
5.29. Винты крепления электроусилителя рулевого
управления |
|
|
Снимите узел электроусилителя, отвернув три винта крепления (рисунок
5.29). |
Сборку проводите в порядке, обратном разборке. |
Установите на место вал рулевого управления и «наживите» четыре
болта крепления. |
Вверните болт крепления карданного шарнира вала к приводной
шестерне рулевого меха-низма, расположенный за педалью тормоза. |
Затяните четыре «наживленных» болта крепления вала рулевого
управления. |
Установите нижнюю облицовку панели приборов и вверните два болта
крепления. |
Установите на рулевую колонку до защелкивания блок подрулевых
переключателей. |
Установите контактный диск модуля подушки безопасности и
соедините разъем блока подрулевых переключателей. |
Установите верхний и нижний облицовочные кожухи рулевой колонки
и вверните винты крепления. |
Установите рулевое колесо и затяните гайку крепления. |
Установите модуль подушки безопасности и заверните три болта
крепления. |
Присоедините «минусовый» провод («–») к аккумуляторной батарее. |
