Hyundai Getz. Проверка и регулировка высоты установки педали тормоза

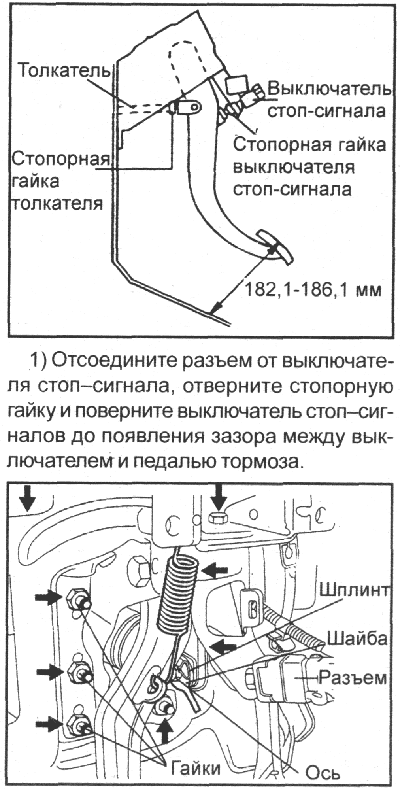

1. Снимите ковровое покрытие пола и измерьте высоту установки педали тормоза над полом. Если высота установки педали не соответствует норме, выполните регулировку следующим образом.

  Высота установки педали тормоза: 182,1 мм

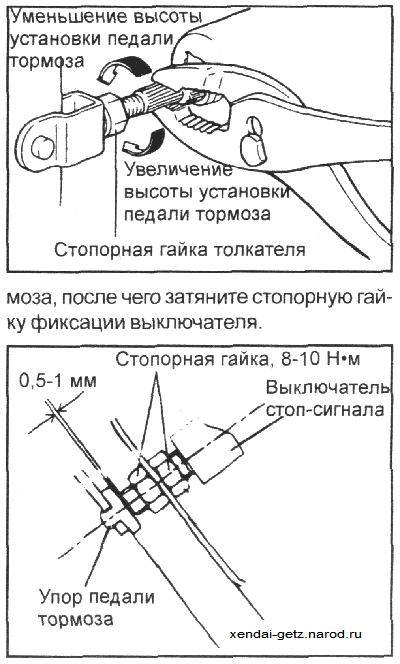

2) Отверните стопорную гайку толкателя и отрегулируйте высоту установки педали тормоза над полом в требуемых пределах и вращая толкатель уменьшите или увеличьте его длину.

3) Поверните выключатель стоп-сигналов до получения зазора 0,5–1,0 мм между выключателем и упором педали тор-

  Примечание

Ход педали тормоза должен быть не менее 130 мм, в противном случае повторите регулировку высоты установки педали тормоза и зазора между выключателем стоп-сигнала и упором педали.

4) Подсоедините разъем к выключателю стоп-сигнала.

5) Убедитесь, что при отпускании педали тормоза лампы стоп-сигнала выключаются.

6) С выключенным двигателем нажмите педаль тормоза несколько раз для того, чтобы убрать разрежение в вакуумном усилителе тормозов. Рукой нажмите педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали.



  Свободный ход педали тормоза: 3-8 мм

  Если свободный ход педали тормоза меньше требуемого, убедитесь в соответствии норме зазора между толкателем выключателя стоп-сигнала и упором педали тормоза.

Если свободный ход педали больше требуемого, то причиной является увеличенный зазор между осью и рычагом педали тормоза. Проверьте состояние деталей и, при необходимости, замените их.
