Хендай Гётц. Разборка и сборка стойки передней подвески



Разборка
Снимите защитный чехол отверткой с плоским лезвием.

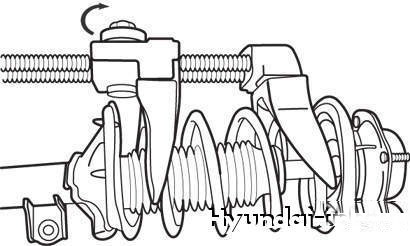

 Рисунок 4.5. Приспособление для сжатия пружин подвески




С помощью приспособления J38402, А20 сожмите пружину подвески так, чтобы почти полностью снять усилие пружины со стойки (рисунок 4.5).
Отверните гайку на штоке стойки.


        ПРИМЕЧАНИЕ
Не применяйте для сжатия пружин ударное приспособление.


Снимите со стойки верхнюю опору подвески, опорную чашку пружины, пружину подвески и защитный чехол.
Утилизация стоек подвески
Полностью выдвиньте шток телескопической стойки.

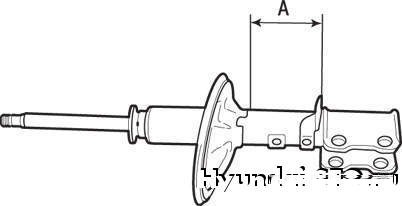

 Рисунок 4.6. Зона (А) сверления отверстия для выпуска газа




Выпустите газ из цилиндра стойки, сделав отверстие (надпил) на участке А (рисунок 4.6).


ПРЕДУПРЕЖДЕНИЕ
Выпускаемый газ безвреден, но следует принять меры предосторожности при выбросе образовавшейся металлической стружки.


Проверка технического состояния
Проверьте верхнюю опору стойки подвески на наличие износа или повреждений.
Проверьте резиновые детали на наличие повреждений или ухудшение свойств материала.
Проверьте пружину подвески на усадку и ослабление.

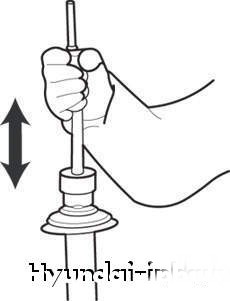

 Рисунок 4.7. Проверка работы телескопической стойки




Проверьте телескопическую стойку на наличие чрезмерной жесткости или необычного звука во время работы (рисунок 4.7).
Сборка

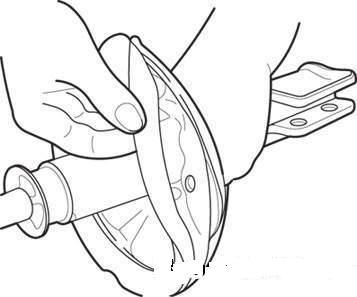

 Рисунок 4.8. Установка подушки нижней опорной чашки пружины




Установите подушку нижней опорной чашки пружины подвески, совмещая выступы по-душки с отверстиями чашки (рисунок 4.8).
Установите на стойку защитный чехол.
Полностью сожмите пружину подвески приспособлением J38401, А2 и установите ее на стойку подвески.


        ПРИМЕЧАНИЕ
Пружину подвески устанавливайте цветной меткой в сторону поворотного кулака.


Полностью вытяните шток стойки и установите верхнюю опорную чашку и верхнюю опору стойки.


        ПРИМЕЧАНИЕ

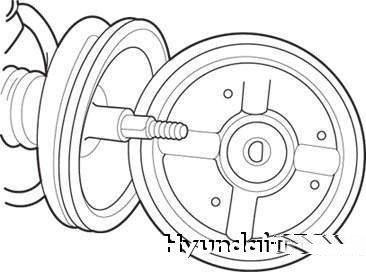

 Рисунок 4.9. Установка верхней опорной чашки пружины




Совместите D-образное отверстие верхней опорной чашки пружины с лыской штока стойки (рисунок 4.9).


Правильно разместив верхний и нижний витки пружины в канавках верхней и нижней опорных чашек, предварительно затяните самоконтрящуюся гайку на штоке стойки.
Снимите приспособление J38402, А20.
Затяните самоконтрящуюся гайку моментом 69–70 Н·м.
Заложите смазку в подшипник стойки и установите колпачок верхней опоры стойки.


ПРЕДУПРЕЖДЕНИЯ
Заменяйте самоконтрящиеся гайки новыми после каждого снятия.
Используемая смазка – NGLI No.0 для шасси или аналогичная.
При закладке смазки проследите за тем, чтобы она не попала на резиновую подушку верхней опоры.
