Hyundai Getz. Передняя подвеска

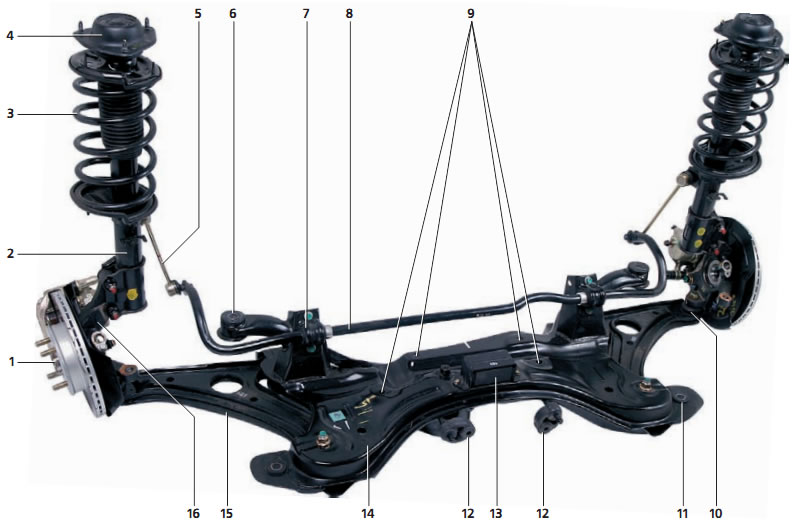

Элементы передней подвески: 1 — ступица колеса; 2 — амортизаторная стойка; 3 — пружина; 4 — верхняя опора амортизаторной стойки; 5 — стойка стабилизатора поперечной устойчивости; 6 — передняя резиновая подушка подрамника; 7 — скоба подушки штанги стабилизатора; 8 — штанга стабилизатора поперечной устойчивости; 9 — отверстия для крепления картера рулевого механизма; 10 — шаровая опора; 11 — задняя резиновая подушка подрамника; 12 — резиновая подушка системы выпуска отработавших газов; 13 — демпфер; 14 — подрамник; 15 — рычаг; 16 — поворотный кулак


Техническая характеристика передней подвески
Тип
McPherson
Тип телескопических стоек
Гидравлические
Длина хода штока стойки, мм
143
Усилие, развиваемое телескопической стойкой, при скорости перемещения штока 0,3 м/с, Н (кг):
    при ходе отдачи
    при ходе сжатия



680±110 (68±11)
220±60 (22±6)
Цвет метки
Красная (автомобили без АBS),
желтая (автомобили с ABS)


Длина пружин передней подвески в свободном состоянии и  их маркировка
Модели автомобиля
Длина, мм
Цвет метки
Для европейских стран
1,1 л МКП
338,6
Белая-белая
1,1 л АКП, 1,3/1,5 л МКП
347,7
Белая-желтая
1,5/1,6 л DOHC МКП (базовая комплектация),
1,5/1,6 л DOHC МКП (другие комплектации),
1,5/1,6 л DOHC АКП
356,8
Белая-голубая
Для остальных стран и стран Среднего Востока
1,1 л АКП, 1,1 л АКП (базовая комплектация)
338,6
Белая-белая
1,1 л АКП (другие комплектации),
1,3/1,5 л МКП,
347,7
Белая-желтая
1,3/1,5 л АКП (базовая комплектация), 1,5/1,6 л DOHC МКП 1,3/1,5 л АКП (остальные уровни комплектации), 1,5/1,6 л DOHC (все модели, кроме 1,5/1,6 л DOHC МКП)
356,8
Белая-голубая
Условные обозначения: МКП – автомобили с механической коробкой передач; АКП – автомобили с автоматической коробкой передач.


Длина пружин передней подвески в свободном состоянии и  их маркировка
Модели автомобиля
Длина, мм
Цвет меток
Для европейских стран 1,1 л
317,2
Белая-белая
1,3/1,5/1,6 л (все модели)
327,8
Белая-желтая

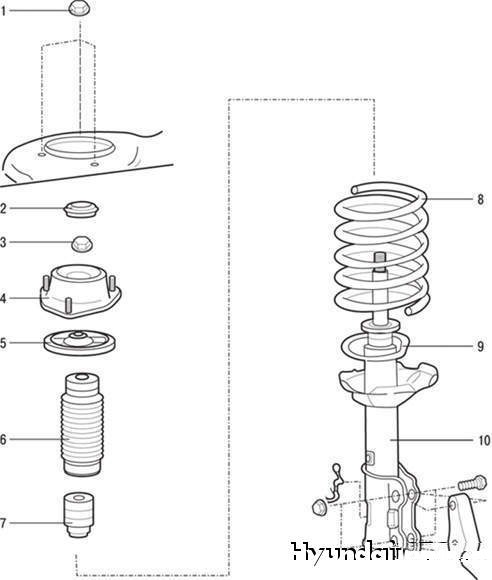

Телескопическая стойка передней подвески показана на рисунок 4.1.
