Hyundai Getz. Педаль сцепления

Снятие

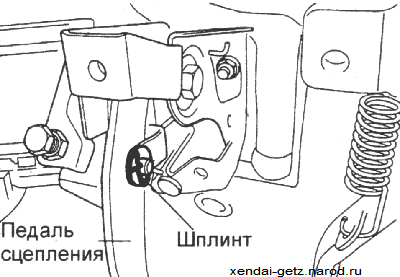

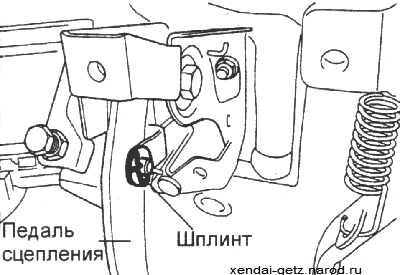

1. Снимите шплинт и шайбу.

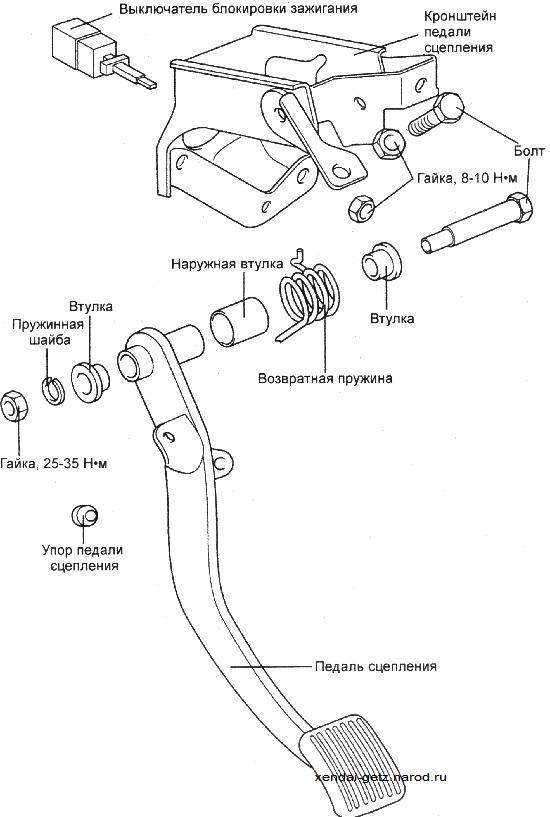

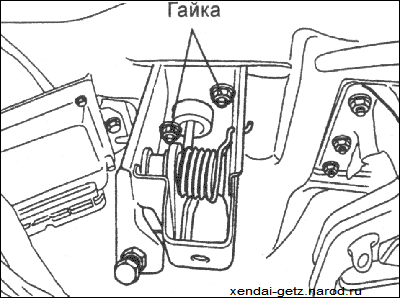

2. Выверните болты крепления педали сцепления.

Проверка

1. Проверьте ось и втулку педали сцепления на отсутствие износа.

2. Проверьте педаль сцепления на отсутствие изгиба и деформации.

3. Проверьте возвратную пружину на отсутствие повреждений и потерю упругости.

4. Проверьте площадку педали сцепления на отсутствие повреждений и износа.

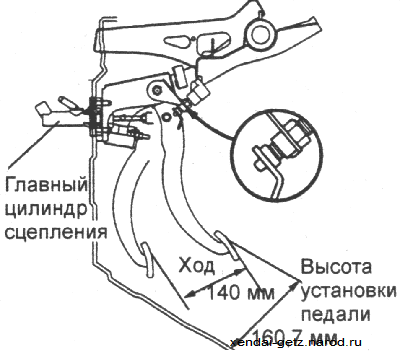

5. Проверьте высоту установки педали над полом (от наружной поверхности площадки педали до пола).

Номинальная высота установки педали сцепления А, мм: 160,7

6. Если высота установки педали над полом не соответствует норме, отрегулируйте ее следующим образом:

• Болтом отрегулируйте высоту установки педали, после чего затяните контргайку.

Внимание

После регулировки затяните болт так, чтобы он касался упора педали, после чего затяните контргайку.

• Вращением толкателя отрегулируйте его длину на новую высоту педали, после чего закрепите толкатель гайкой.

Внимание

При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

7. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали сцепления (В): 6–13 мм

8. Если свободный ход педали сцепления не соответствует норме, возможно наличие воздуха в гидравлическом приводе или неисправен главный цилиндр сцепления. Прокачайте гидравлический привод и проверьте главный цилиндр или сцепление.

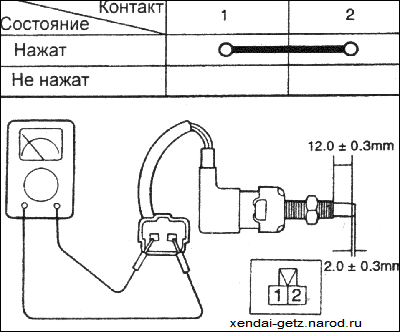

Проверка выключателя блокировки зажигания

Проверьте проводимость электрической цепи между контактами выключателя.

Установка

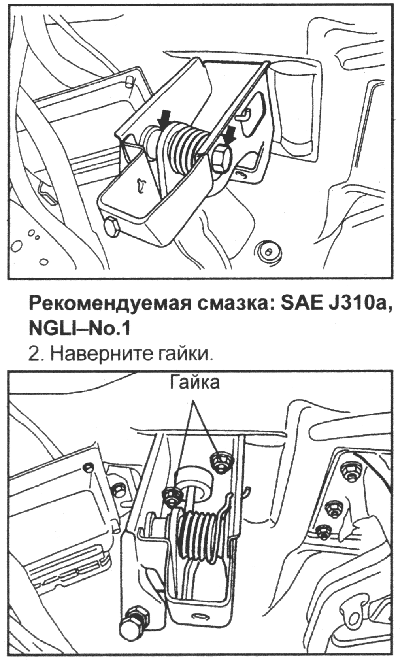

1. Нанесите универсальную смазку в местах, показанных стрелами на рисунке.
