7 81

Техническое обслуживание

Вертикальная линия центра лампы левой фары

ЛИНИЯ ОТСЕЧКИ

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

УРОВЕНЬ ЗЕМЛИ

W1 (ближний свет)

H

1

 (б

л

и

ж

н

и

й

 св

е

т)

oMd051054l

Ближний свет фар

1. Включите ближний свет фар без отвёртки.
2. Линия отсечки должна совпадать с линией отсечки, показанной на рисунке.
3. При регулировке ближнего света фар, регулировку в вертикальной плоскости

необходимо выполнять после регулировки в горизонтальной плоскости.

4. При наличии устройства выравнивания света фар, установите это устройство

в положение «0».

7 82

Техническое обслуживание

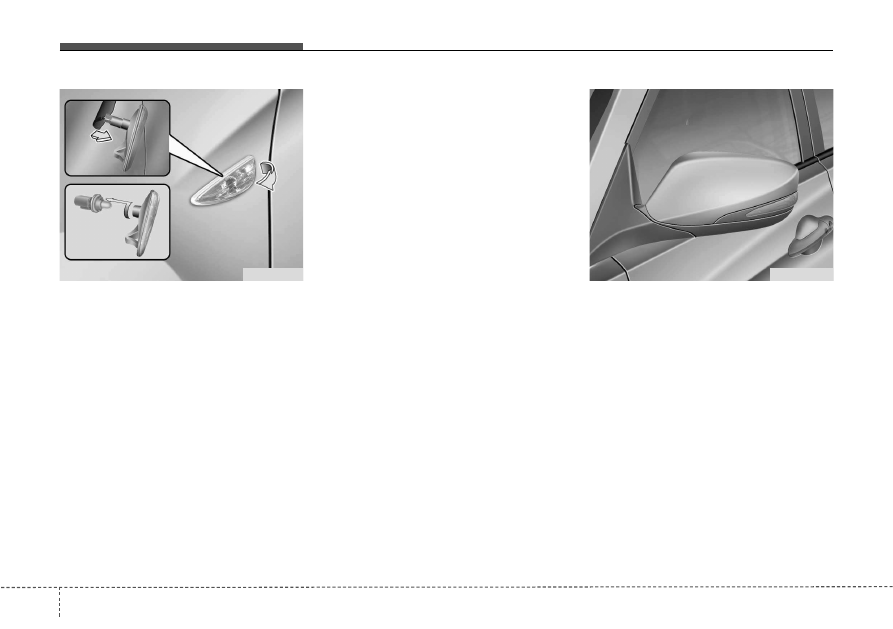

Замена лампы бокового
повторителя указателя
поворота (при наличии)

Тип A

1. Демонтируйтеузеллампысавтомо-

биля,длячегоподденьтерассеива-
тельиизвлекитеузеллампы.

2. Отсоедините электрический разъем

лампы.

3. Отделитегнездоотдеталейрассеи-

вателя, вращая его против часовой
стрелки, пока выступы на корпусе
гнезда не совместятся с пазами в
деталяхрассеивателя.

4. Извлекителампу,потянувееизгнез-

да.

5. Вставьтеновуюлампувгнездо.

6. Повторнособеритегнездосрассеи-

вателем.

7. Подключите электрический разъем

лампы.

8. Установите узел лампы обратно на

кузовавтомобиля.

Тип B

Если лампа не работает, рекоменду-
ется проверить систему у авторизо-
ванногодилеракомпанииHYUNDAI.

orb070068

orb070054

7 83

Техническое обслуживание

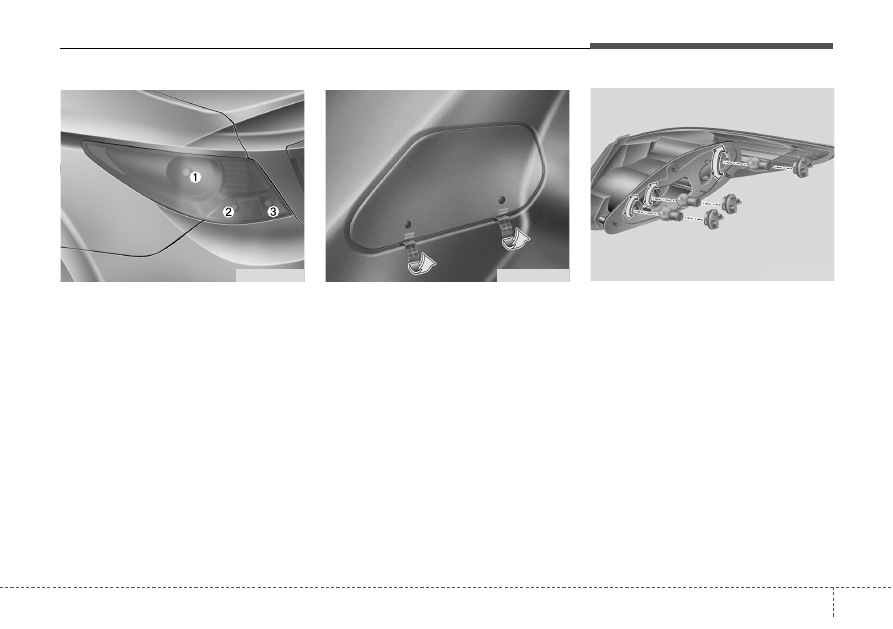

Замена лампы заднего
комбинированного фонаря
(седан)

(1) Стоп-сигнал/габаритный огонь
(2) Задний указатель поворота
(3) Задний противотуманный фонарь

(Левая сторона) (приналичии)/
Фонарь заднего хода
(Правая сторона)

1. Откройте крышку багажника.
2. Снимите технологический люк.

3. Отделите  гнездо  от  деталей  узла,

вращая  его  против  часовой  стрелки,
пока  выступы  на  корпусе  гнезда  не
совместятся с пазами в деталях узла.

4. Извлеките  лампу  из  гнезда,  нажав  на

нее и вращая против часовой стрелки,
пока  выступы  на  корпусе  лампы  не
совместятся  с  пазами  в  гнезде.
Извлеките лампу, потянув ее из гнезда.

5. Вставьте  новую  лампу  в  гнездо  и

вращайте

ее,

пока

она

не

зафиксируется.

6. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в  деталях  узла.  Вставьте  гнездо  в
узел  и  поверните  по  часовой
стрелке.

7. Установите  на  место  технологи-

ческий люк.

ORBC070033

ORBC070034

ORBC070051

7 84

Техническое обслуживание

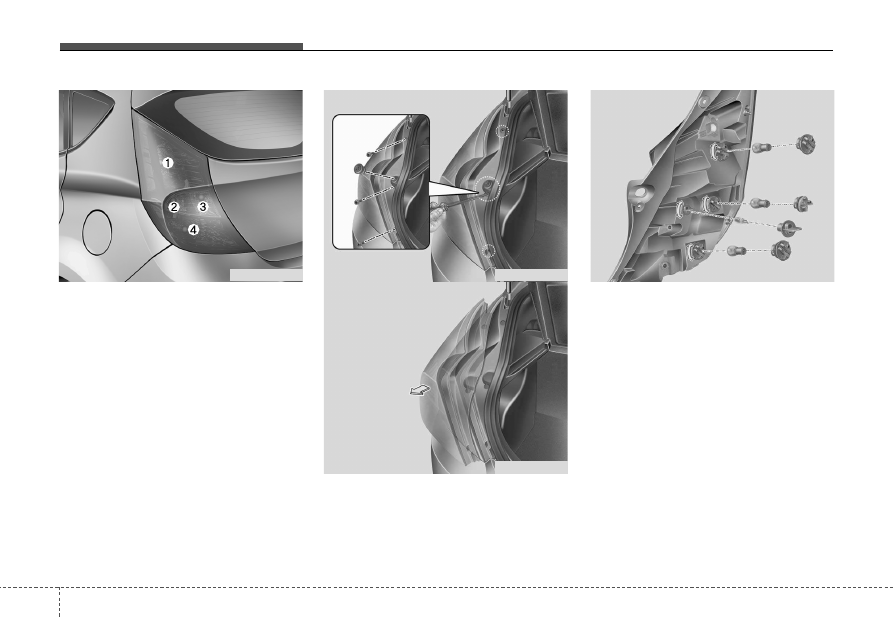

Замена лампы заднего комби-
нированного фонаря (Хетчбэк)

(1) Стоп-сигнал и габаритный огонь
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Стоп-сигнал или задний противоту-

манный фонарь
(при наличии)

1. Откройте багажное отделение
2. Ослабьте  винты  крепления  фонаря

в сборе крестообразной отвёрткой.

3. Снимите  задний  комбинированный

фонарь  в  сборе  с  кузова  автомоби-
ля.

4. Отделите  гнездо  от  деталей  узла,

вращая  его  против  часовой  стрел-
ки,пока  выступы  на  корпусе  гнезда
не  совместятся  с  пазами  в  деталях
узла.

5. Извлеките  лампу  из  гнезда,  нажав

на  нее  и  вращая  против  часовой
стрелки,  пока  выступы  на  корпусе
лампы  не  совместятся  с  пазами  в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте  новую  лампу  в  гнездо  и

вращайте  ее,  пока  она  не  зафикси-
руется.

7. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в  деталях  узла.  Вставьте  гнездо  в
узел  и  поверните  по  часовой  стрел-
ке.

ORBC071033

ORBC071058

ORB071056

ORB071057
