Лампа указателя поворота

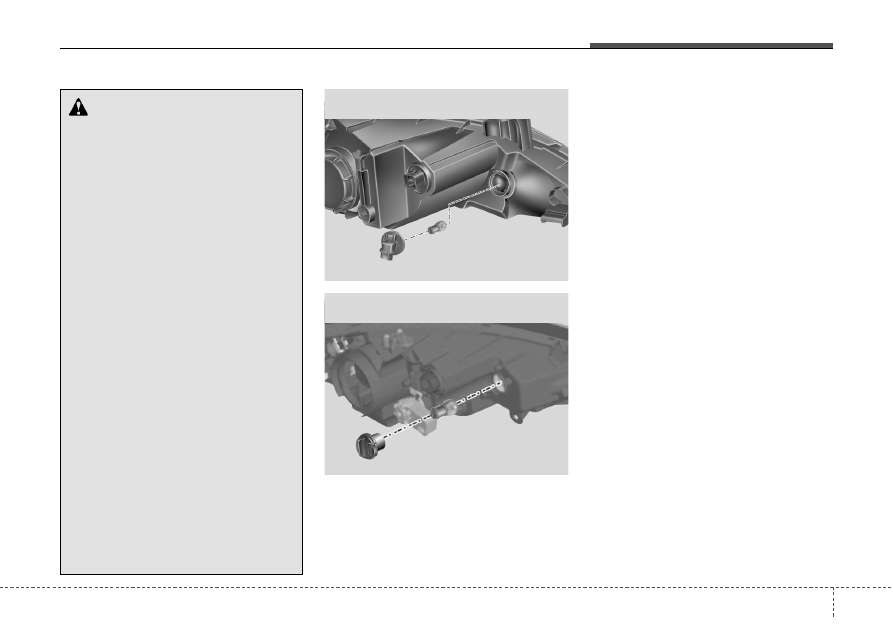

1. Остановите двигатель  и  откройте

капот.

2. Извлеките

патрон

из

фары,

повернув

его

против

часовой

стрелки  так,  чтобы  фиксаторы
патрона  совместились  с  выемками
фары.

3. Извлеките  лампу  из  патрона:  для

этого  нажмите  на  нее  и  поверните
против  часовой  стрелки  так,  чтобы
ее  фиксаторы  совместились  с
выемками патрона. Вытяните лампу
из патрона.

4. Вставьте  новую  лампу  в  патрон  и

поверните ее до фиксации.

5. Установите

патрон

в

фару,

совместив

его

фиксаторы

с

выемками  фары.  Нажмите  на
патрон  и  поверните  его  по  часовой
стрелке.

остороЖно

- Галогенные лампы

• В  галогенных  лампах  содер-

жится  газ  под  давлением,
который может вызвать разлет
осколков  стекла  при  повреж-
дении лампы.

• Всегда  проявляйте  особую

осторожность при обращении с
такими лампами, не допускайте
появления  царапин  и  других
механических повреждений. не
допускайте  попадания  жид-
костей  на  включенные  лампы.
не  следует  касаться  стеклян-
ных

частей

ламп

голыми

руками.  остатки  масла  могут
привести  к  перегреву  и  раз-
рыву колбы  лампы.  Включать
лампу  можно  только  после
установки в фару.

• При  повреждении  или  разру-

шении  лампы  при  первой  воз-
можности

замените

ее

на

новую.  осторожно  утилизи-
руйте поврежденную лампу.

• При  замене  ламп  надевайте

защитные  очки.  Перед  вы-
полнением  работ  подождите,
пока лампа остынет.

ORBC070049

Техническое обслуживание

77

7

■ Лампа MFR

(многофокусного отражателя)

■ Бифункциональная прожекторная

фара

orb073049

Замена лампы противотуманной
фары (при наличии)

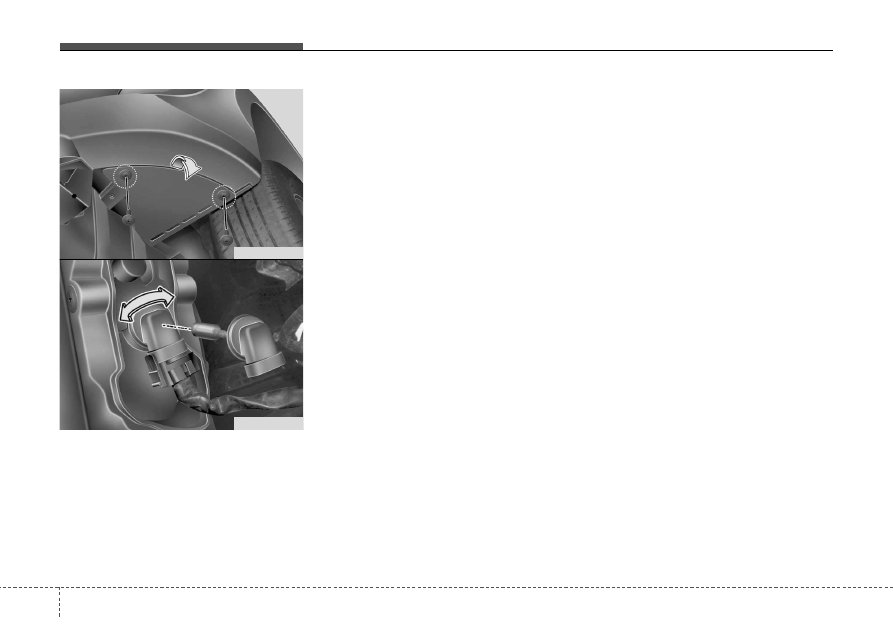

1. Снимите нижнюю крышку переднего

бампера.

2. Дотянитесь  рукой  до  задней  стенки

переднего бампера.

3. Отсоедините  от  патрона  провода

питания.

4. Извлеките

патрон

лампы

из

корпуса,  повернув  его  против
часовой  стрелки  таким  образом,
чтобы

язычки

патрона

совместились с пазами в корпусе.

5. Установите  новый  патрон  лампы  в

корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус  и  поверните  по  часовой
стрелке.

6. Присоедините  к  патрону  провода

питания.

7. Установите  на  место  нижнюю

крышку переднего бампера.

7 78

Техническое обслуживание

ORBC070030

ORBC070031

7 79

Техническое обслуживание

1. Докачайте шины до надлежащего

давления и снимите нагрузку с
автомобиля, за исключением води-
теля, запасной шины и инструмен-
тов.

2. Автомобиль необходимо устано-

вить на ровный пол.

3. Проведите вертикальные линии

(вертикальные линии, проходящие
через соответствующие центры
фар) и горизонтальную линию
(горизонтальная линия, проходящая
через центр фар) на экране.

4. При включенных фарах и аккумуля-

торной батареи в нормальном
состоянии направьте свет фар
таким образом, чтобы самая яркая
часть этого света падала на гори-
зонтальную и вертикальные линии.

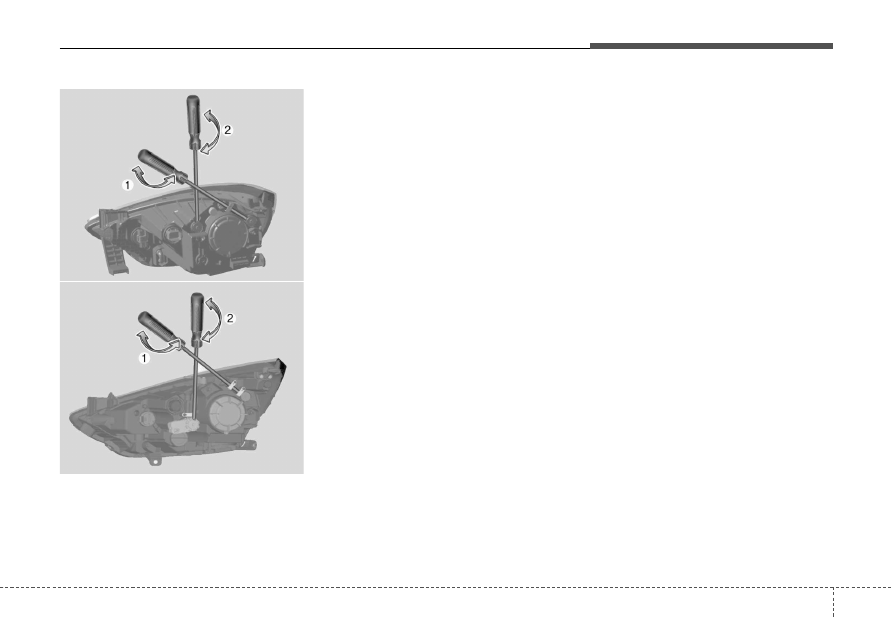

5. Для направления ближнего света

фар влево или вправо поверните
отвёртку (1) по часовой или против
часовой стрелки. Для направления
ближнего света фар вверх или вниз
поверните отвёртку (1) по часовой
или против часовой стрелки.

orb073077r

■ Лампа MFR

(многофокусного
отражателя)

orb073073

■ Бифункциональная

прожекторная
фара

Техническое обслуживание

80

7

состояние

автомобиля

H1

W1

Без водителя

728 (28,6)

1,348 (53,0)

с водителем

721 (28,3)

Ед. измерения: мм (дюймы)

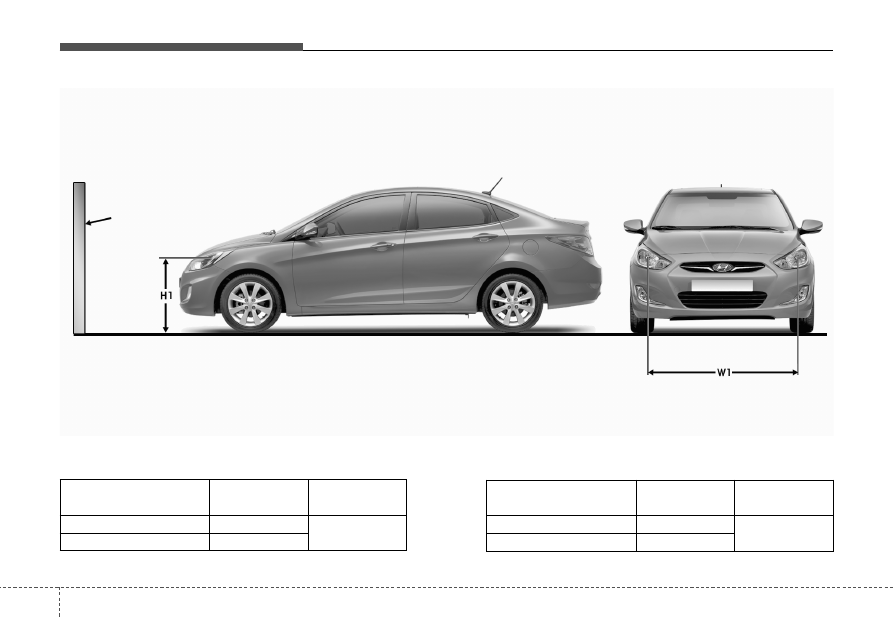

<Высота от уровня земли>

<Расстояние между лампами>

H1: Расстояние между центром лампы фары и уровнем земли

W1: Расстояние между двумя центрами ламп фар

Точка прицеливания

состояние

автомобиля

H1

W1

Без водителя

718 (28,2)

1,354 (53,3)

с водителем

711 (27,9)

■ Лампа MFR (многофокусного отражателя)

■ Бифункциональная прожекторная фара

Ед. измерения: мм (дюймы)

Экран
