Техническое обслуживание

73

7

описание

символ

номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

10A

Реле 4 (Реле кондиционера)

10A

Панель предохранителей и реле в моторном отсеке (реле фар головного освещения)

INJECTOR

15A

Модуль управления двигателем, модуль управления коробкой передач ¹ #1~4, регули-
рующий клапан подачи масла, Реле 12 (реле топливного насоса)

10A

Модуль управления двигателем, датчик положения распределительного вала, элек-
тромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз), модуль
иммобилайзера, Реле 3 (реле вентилятора (низкие обороты)), Реле 4 (Реле кондицио-
нера), Реле 8 (реле вентилятора (высокие обороты))

10A

Модуль управления коробкой передач

IGN COIL

15A

Катушка зажигания № 1~4, Конденсатор

B/UP LAMP

10A

Модуль управления коробкой передач, датчик диапазонов автоматической трансмис-
сии, комбинация приборов, модуль управления электрооборудованием кузова, задние
комбинированные фонари (левая/правая сторона

ЛАМПы осВеЩенИЯ

Используйте  лампы  с  требуемой
величиной мощности.

] К СВЕДЕНИЮ

После  сильного  дождя  или  мытья
автомобиля  рассеиватели  фар  и
задних  фонарей  могут  выглядеть
побелевшими.

Это

обусловлено

разницей  температур  воздуха  внутри
и

снаружи

фар.

Это

явление

аналогично

запотеванию

окон

автомобиля  изнутри  во  время  дождя
и  не  является  признаком  наличия
неисправностей.  Если  в  результате
утечек

вода

попадает

в

электрическую  цепь  подключения
лампы,  рекомендуется  проверить
систему  у  авторизованного  дилера
компании Hyundai.

остороЖно

- Выполнение работ,

связанных с лампами
освещения

Перед

выполнением

работ,

связанных  с  осветительными
приборами,  задействуйте стоя-
ночный  тормоз,  убедитесь,  что
ключ  зажигания  установлен  в
положение  “LOCK”  и  выключите
лампы  во  избежание  непре-
двиденного  перемещения  авто-
мобиля, ожога рук или получения
удара электрическим током.

ВнИМАнИе

При  замене  сгоревших  ламп
используйте  новые  лампы  той
же  мощности.  В  противном
случае,  может  произойти  пере-
горание  плавкого  предохрани-
теля  или  повреждение  элект-
рической проводки.

ВнИМАнИе

• Если  у  вас  нет  необходимых

инструментов, ламп с требуе-
мой  номинальной  мощностью
и

опыта

выполнения

подобных  работ,  рекоменду-
ется

обратиться

к

авторизованному

дилеру

компании

HYUNDAI.

Во многих случаях замена ламп
в

автомобиле

затруднена

другими  деталями,  которые
необходимо  демонтировать
для  получения  доступа  к
лампе.  В  особенности  это
касается

демонтажа

узла

фары

для

замены

ламп.

Снятие/установка  узла  фары
может

привести

к

повреждению автомобиля.

•  Не  устанавливайте  дополни-

тельную  лампу  или  свето-
диод.  В  противном  случае
лампа  может  не  работать
должным  образом,  а  в  блоке
предохранителей  или  элек-
тропроводке  может  возник-
нуть неисправность.

7 74

Техническое обслуживание

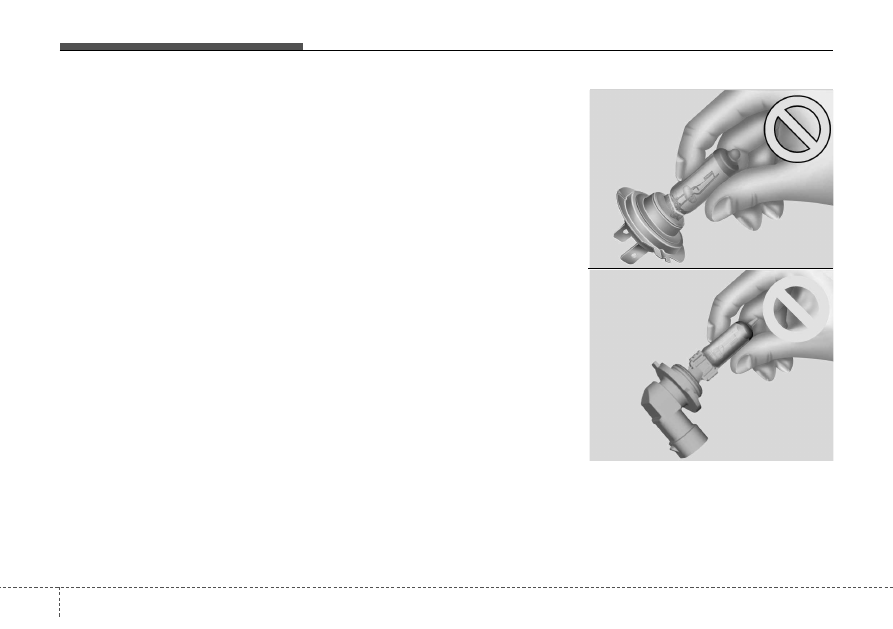

Замена ламп в фарах,
габаритных фонарях,
указателях поворота
и противотуманных фарах

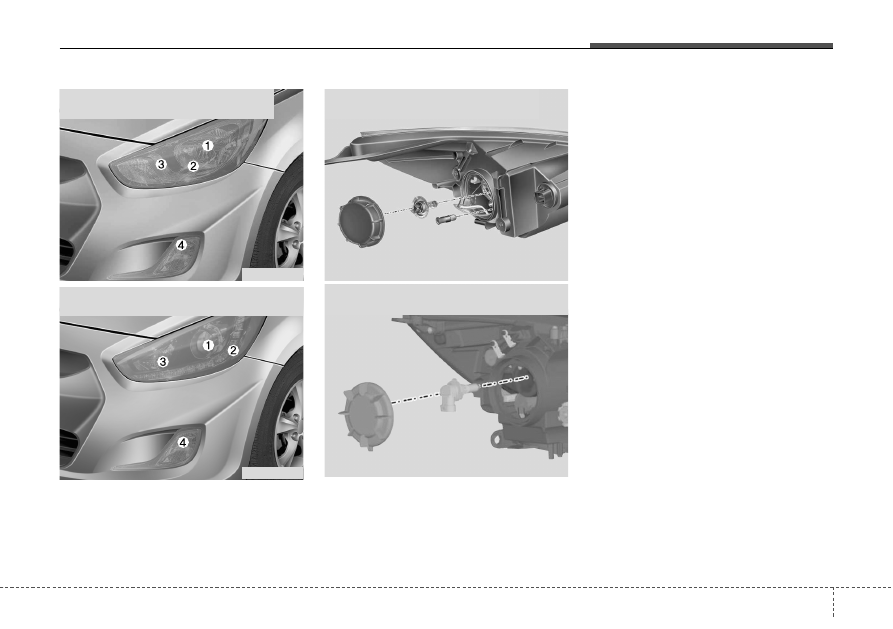

(1) Фары (дальний свет/ближний свет)

(2) Габаритный фонарь
(3) Передний указатель поворота
(4) Противотуманная фара

(при наличии)

Лампы фары

1. Откройте капот.
2. Снимите

крышку

ламп

фары

вращением

против

часовой

стрелки.

3. Отсоедините  разъем  от  патрона

лампы фары.

4. Отстегните  проволочный  фиксатор

лампы  фары,  нажав  его  конец  и
толкнув вперед.

5. Извлеките лампу из узла фары.
6. Установите  новую  лампу  фары  и

пристегните  ее  проволочным  фик-
сатором,  вложив  его  в  канавку  на
цоколе лампы.

7. Подсоедините  разъем  от  патрона

лампы фары.

8. Установите  крышку  лампы  фары

вращением по часовой стрелке.

] К СВЕДЕНИЮ -

Бифункцио-

нальная прожекторная фара
При переключении фары с ближнего
на дальний свет или наоборот можно
услышать  звук  перемещения,  однако
это  не  указывает  на  неисправность
фары.

ORB070025

ORBC070048

Техническое обслуживание

75

7

■ Лампа MFR

(многофокусного отражателя)

■ Лампа MFR

(многофокусного отражателя)

ORB073025

■ Бифункциональная прожекторная

фара

ORBC073048

■ Бифункциональная прожекторная

фара

] К СВЕДЕНИЮ

Если

после

установки

фары

требуется ее регулировка, рекоменду-
ется обратиться за  консультацией  к
авторизованному дилеру Hyundai.

Изменение стороны движения
(Бифункциональная  прожекторная
лампа)

Распределение  ближнего  света  фар
является ассиметричным.
При  поездке  заграницу  с  противопо-
ложной  стороной  движения  транспор-
та  эта  ассиметричная  часть  может
ослеплять  водителя  встречного  авто-
мобиля.  Для  предотвращения  ослеп-
ления,  директива  Европейской  эконо-
мической комиссии требует наличия в
автомобиле  нескольких  технических
решений  (например,  системы  автома-
тической смены света фар, самоклея-
щиеся полоски и т.п.). Фары на данном
автомобиле  не  ослепляют  водителей
встречных  машин.  Таким  образом,  не
требуется осуществлять замену фар в
стране  с  противоположной  стороной
движения транспорта.

Габаритный фонарь

1. Откройте капот.
2. Снимите

крышку

ламп

фары,

вращая ее против часовой стрелки.

3. Извлеките

патрон,  потянув  его

наружу.

4. Извлеките лампу, потянув ее из пат-

рона.

5. Вставьте новую лампу в патрон.
6. Установите патрон на место.
7. Установите  на  место  крышку  ламп

фары,  вращая  ее  по  часовой
стрелке.

ohd076046

7 76

Техническое обслуживание

■ Лампа MFR

(многофокусного отражателя)

orb073072

■ Бифункциональная прожекторная

фара
