3. Проверьте  снятый  предохранитель;

если он перегорел, замените его на
новый.

Для

извлечения

или

установки плавкого предохранителя
на  панели  в  отсеке  двигателя
используйте  предназначенный  для
этого съемник.

4. Вставьте

новый

плавкий

предохранитель того же номинала и
убедитесь,

что

он

надежно

закреплен в зажимах. Если зажимы
ослаблены,

рекомендуется

обратиться

к

авторизованному

дилеру компании HYUNDAI.

Мультипредохранитель

Если  мультипредохранитель  перего-
рел, его следует заменить новым того
же  номинала,  когда  зажигание  и  все
остальные  переключатели  выключе-
ны.

К СВЕДЕНИЮ

Если  мультипредохранитель перего-
рел,  рекомендуется обратиться к
авторизованному  дилеру  компании
Hyundai.

ВнИМАнИе

После  проверки  панели  плавных
предохранителей  в  моторном
отсеке,  надежно  закрепите  ее
крышку.  В  противном  случае
может  произойти  выход  из
строя  электрической  системы
из-за  попадания  воды  внутрь
панели.

orb070022

Техническое обслуживание

65

7

ВнИМАнИе

Не  разбирайте  и  не  собирайте
мультипредохранитель,  закреп-
лённый  болтами  или  гайками.
Неплотно  закрепленный  предо-
хранитель  может  привести  к
пожару.  Если  мультипредохра-
нитель  перегорел,  рекоменду-
ется  обратиться  к  авторизо-
ванному дилеру HYUNDAI.

описание панели плавких
предохранителей и реле

Под  крышкой  панели  плавких  предо-
хранителей и реле находится таблич-
ка  с  наименованиями  предохраните-
лей/реле  и  значениями  их  номиналь-
ных токов.

К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей  могут  быть  непри-
менимы к вашему автомобилю. Опи-
сание  является  полным  на  момент
издания.  При  проверке  панели  пре-
дохранителей  своего  автомобиля
используйте  табличку,  расположен-
ную на его корпусе.

7 66

Техническое обслуживание

Панель предохранителей
на приборной панели

orb070023

ORB073074R

7 67

Техническое обслуживание

orb070024

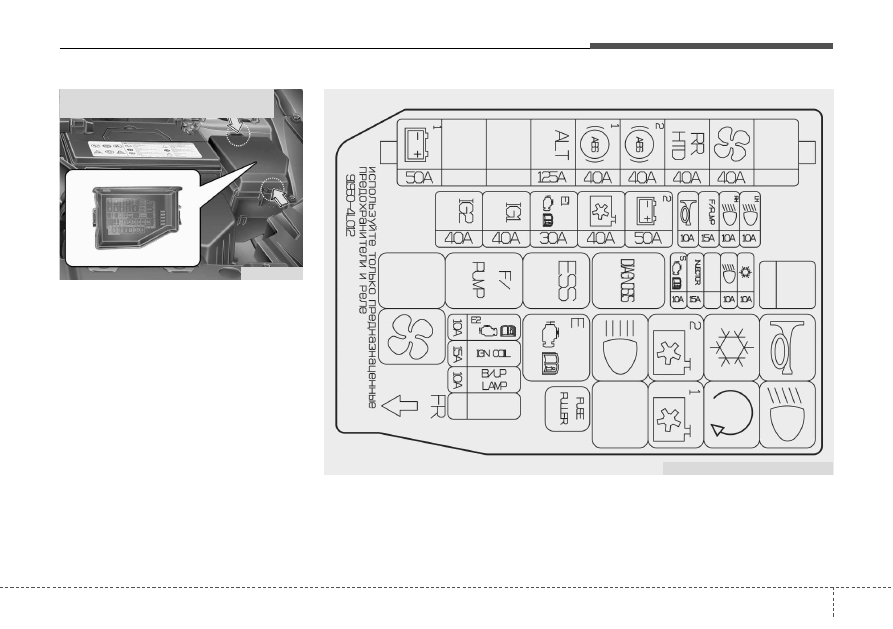

Панель предохранителей
в моторном отсеке

ORB073075R

Приборная панель (панель предохранителей со стороны водителя)

7 68

Техническое обслуживание

описание

символ

номинальный ток

предохранителя

Защищаемый элемент

DEICER FRT

15A

Обогреватель ветрового стекла

POWER OUTLET

15A

Электрическая розетка

C/LIGHTER

15A

Прикуриватель

ACC

10A

Аудиосистема, модуль управления электрооборудованием кузова, блок управления
системы электронного ключа модуль управления системой блокировки оматической
коробки передач

A/BAG IND

10A

Комбинация приборов (индикатор системы подушек безопасности)

A/BAG

10A

Модуль управления SRS

T/SIG

10A

Выключатель световой аварийной сигнализации

WIPER RR

15A

Многофункциональный переключатель, электромотор заднего стеклоочистителя

HTD STRG

15A

Рулевое колесо с обогревом

FOG LAMP RR

10A

Реле задних противотуманных фонарей

FOG LAMP FRT

10A

Реле противотуманных фар

DRL2

2

10A

Соответствующий дневной ходовой огонь

STOP LAMP

STOP

LAMP

15A

Переключатель стоп-сигнала, датчик заряда аккумуляторной батареи, реле стоп-сиг-
нала, модуль управления системы электронного ключа, разъем канала передачи
данных, селектора ATM, электромагнит блокировки ключа

CLUSTER

10A

Комбинация приборов, модуль управления электрооборудованием кузова
