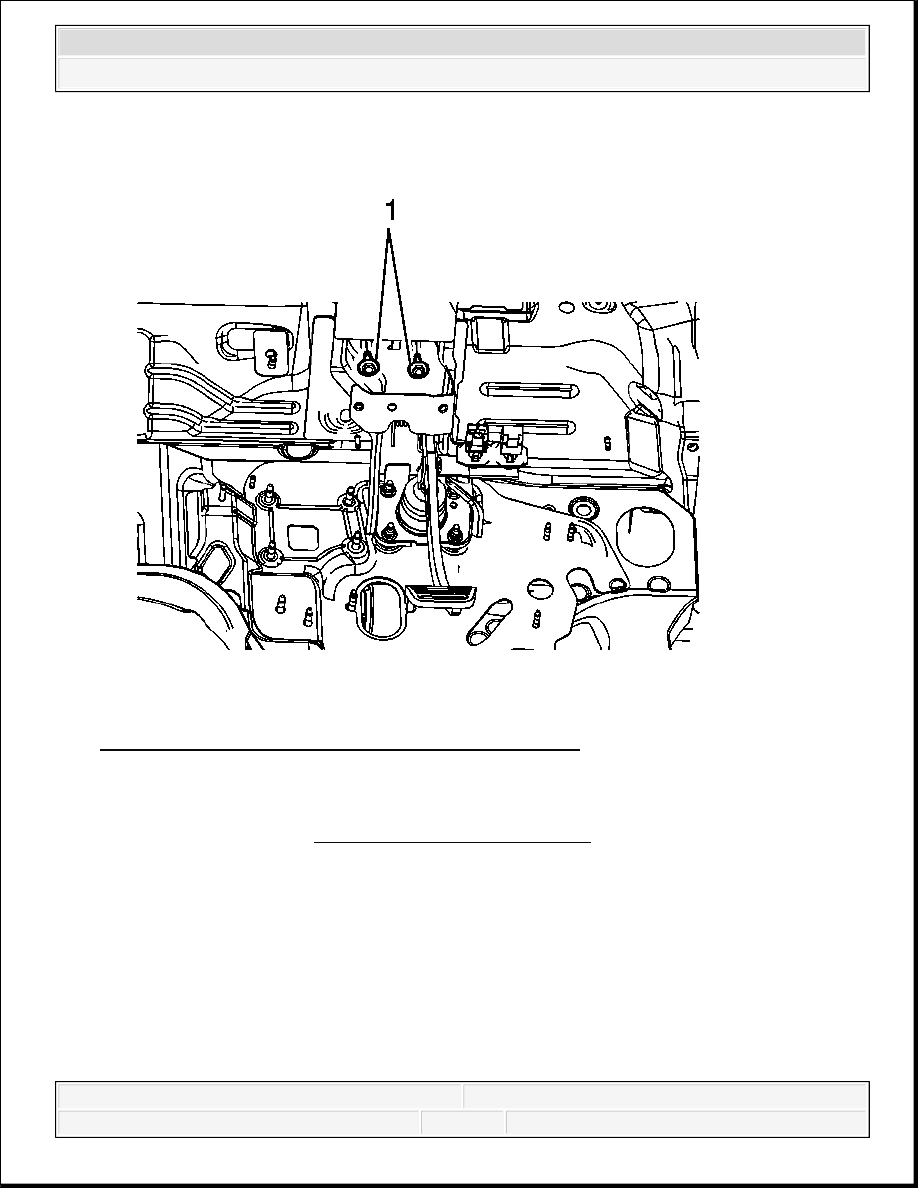

Fig. 18: Identifying Upper Brake Pedal Bracket Bolts
Courtesy of GENERAL MOTORS CORP.

5. Without disconnecting the upper steering column intermediate shaft, lower and support the

steering column. Refer to Steering Column Replacement .

6. Remove the 2 upper brake pedal bracket bolts (1).



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



Fig. 19: Identifying Brake Master Cylinder Nuts
Courtesy of GENERAL MOTORS CORP.

7. Remove the 4 brake master cylinder nuts (1).

8. Remove the brake pedal assembly.

Installation Procedure



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



Fig. 20: Identifying Brake Master Cylinder Nuts
Courtesy of GENERAL MOTORS CORP.

1. Install the brake pedal assembly.

2. Install the 4 brake master cylinder nuts (1).

Tighten: Tighten the nuts to 27 N.m (20 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



Fig. 21: Identifying Upper Brake Pedal Bracket Bolts
Courtesy of GENERAL MOTORS CORP.

3. Install the 2 upper brake pedal bracket bolts (1).

4. Tighten: Tighten the bolts to 20 N.m (15 lb ft).
