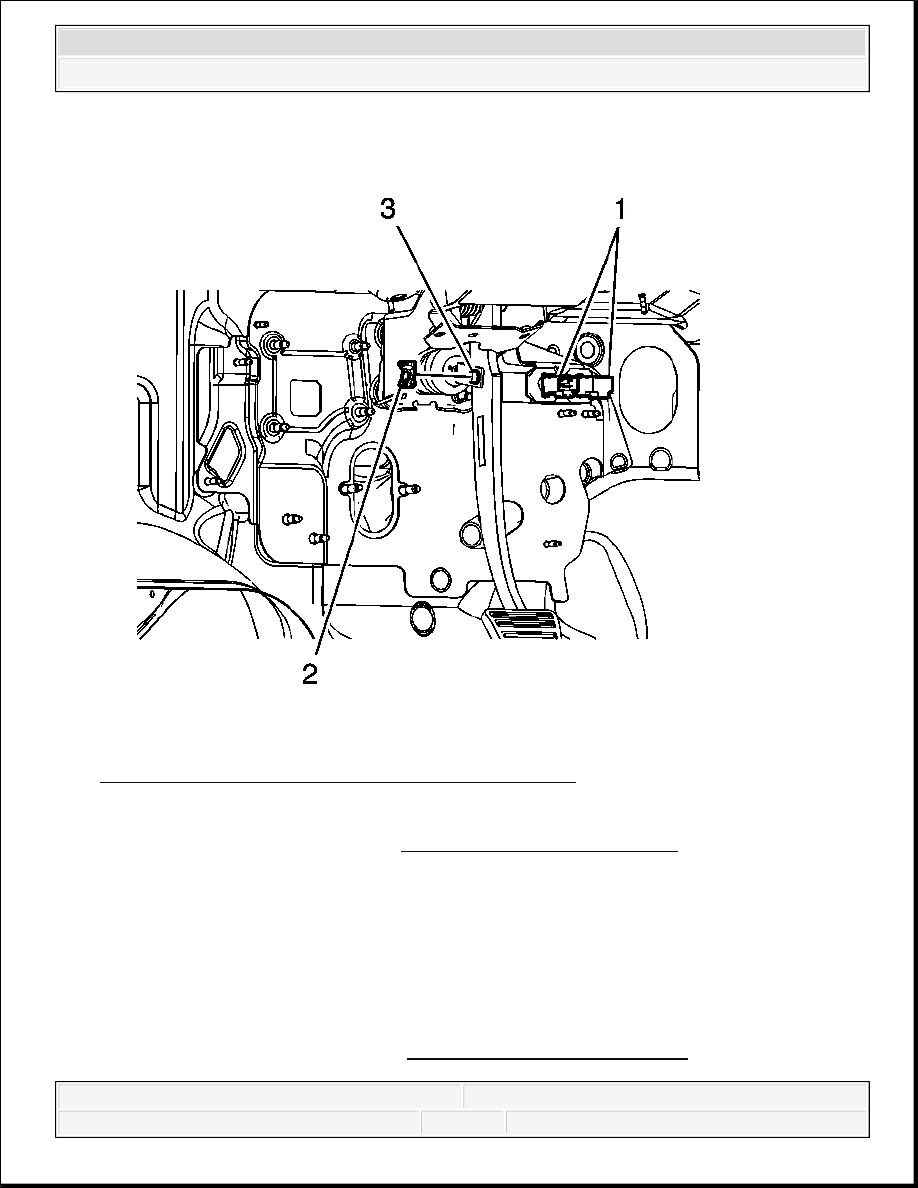

Fig. 22: View Of Brake Pedal Assembly Components
Courtesy of GENERAL MOTORS CORP.

5. Install the steering column. Refer to Steering Column Replacement .

6. Install the brake pedal pushrod clevis pin (3).

7. Install the brake pedal pushrod retainer (2).

8. Verify the correct installation of the retainer by rotating the retainer 360 degrees.

The retainer must rotate freely and not become disengaged from the groove in the clevis pin.

9. Connect the stoplamp switch and cruise release switch electrical connectors (1).

10. Adjust the stoplamp switch. Refer to Stop Lamp Switch Adjustment .



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



11. Adjust the cruise release switch. Refer to Cruise Release Switch Adjustment .

12. Install the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .

BRAKE PIPE REPLACEMENT

Tools Required

J 45405 Flaring Tool Kit

Replacement Procedure



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3

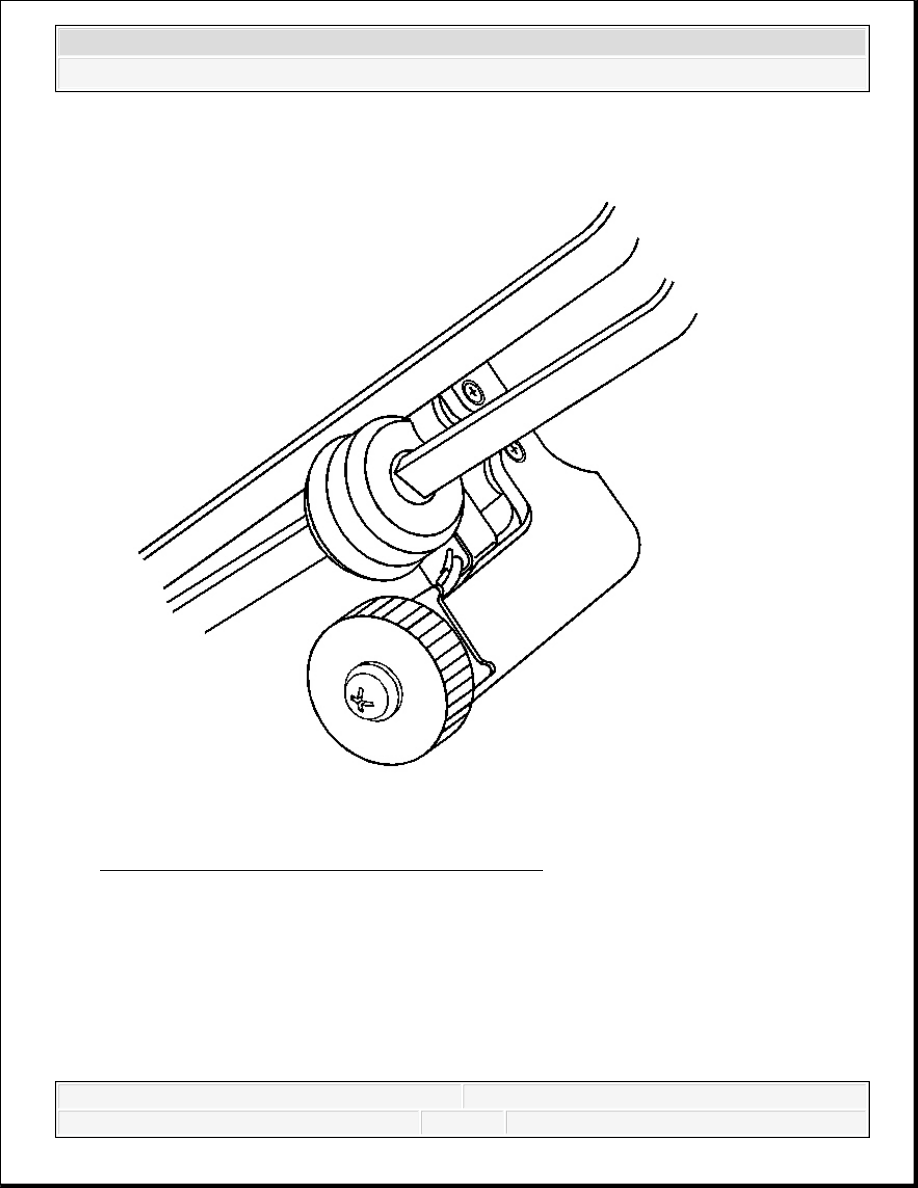

Fig. 23: Chamfering Pipe Using De-Burring Tool
Courtesy of GENERAL MOTORS CORP.

1. Inspect the area of brake pipe to be repaired or replaced.

2. Release the brake pipe to be replaced from the retainers, as required.

3. Select an appropriate location to section the brake pipe, if necessary.

Allow adequate clearance in order to maneuver the J 45405 .

Avoid sectioning the brake pipe at bends or mounting points.



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



4. Using a string or wire, measure the length of the pipe to be replaced including all pipe

bends.

5. Add to the measurement taken the appropriate additional length required for each flare to

be created.

Specifications:

6.35 mm (0.250 in) for 4.76 mm (3/16 in) diameter pipe

9.50 mm (0.374 in) for 6.35 mm (1/4 in) diameter pipe

12.67 mm (0.499 in) for 7.94 mm (5/16 in) diameter pipe

6. Using the pipe cutter included in the J 45405 , carefully cut the brake pipe squarely to the

measured length.

7. Remove the sectioned brake pipe from the vehicle.

8. Select the appropriate size of brake pipe and tube nuts, as necessary. The brake pipe outside

diameter determines brake pipe size.

IMPORTANT: Ensure that the brake pipe end to be flared is cut at a square,

90 degree angle to the pipe length.
