GENERATOR CABLE REPLACEMENT

Removal Procedure

1. Disconnect the battery negative cable. Refer to Battery Negative Cable

Disconnect/Connect Procedure.

2. Remove the battery cable harness clips (1, 2) from the battery tray.

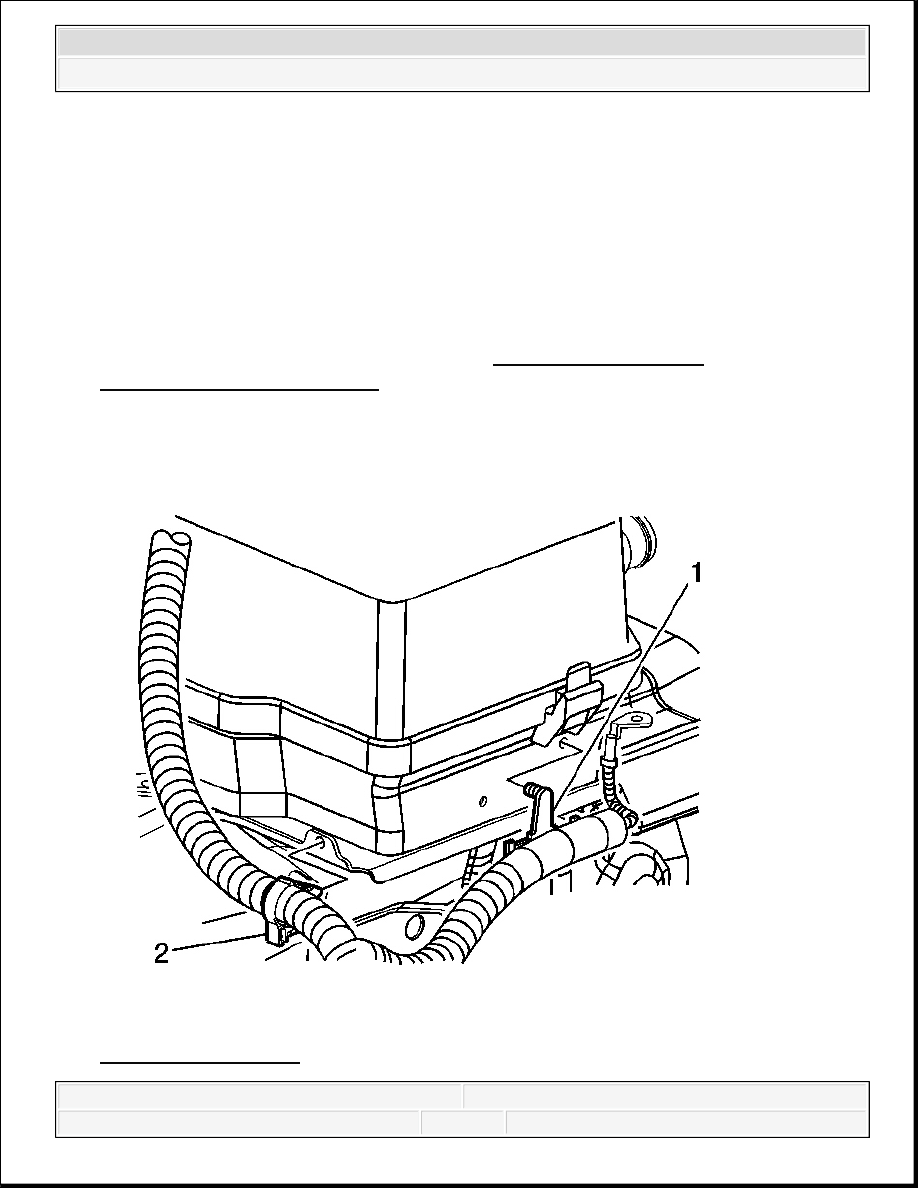

Fig. 23: Harness Clips

IMPORTANT:

Always use replacement cables that are of the same type,
diameter and length of the cables that are being replaced.

Always route the replacement cable the same way as the
original cable.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



Courtesy of GENERAL MOTORS CORP.

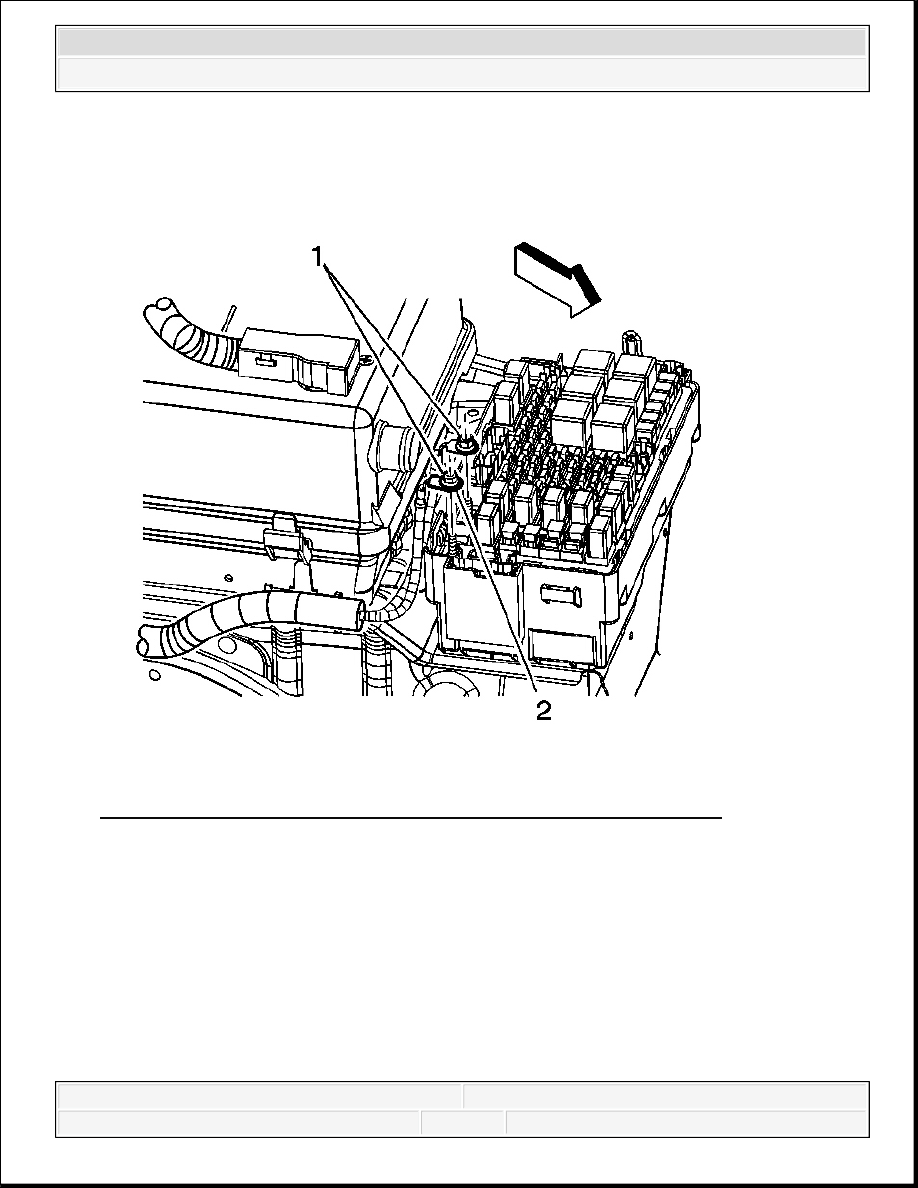

Fig. 24: Nuts Securing The Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

3. Press the locking tabs inward in order to remove the underhood fuse block cover from the

underhood fuse block.

4. Remove the nut (1) securing the generator positive cable inner terminal to the underhood

fuse block.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



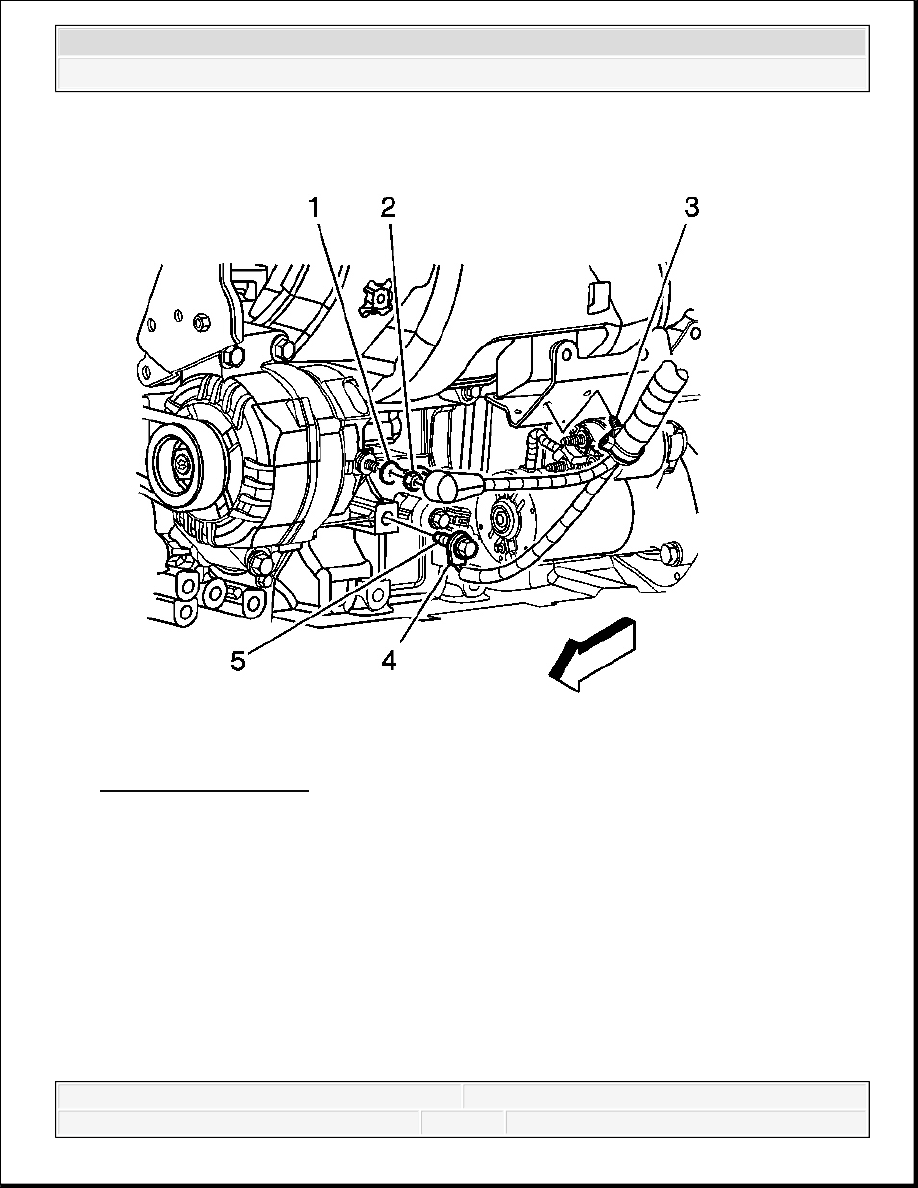

Fig. 25: Starter Wiring
Courtesy of GENERAL MOTORS CORP.

5. Reposition the protective boot from the generator output BAT terminal for access.

6. Remove the generator output BAT terminal nut (2) and disconnect the generator positive

lead (1) from the generator.

7. Remove the positive cable clip (3) from the engine wiring harness bracket.

8. Remove the generator positive cable from the battery cables harness conduit.

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



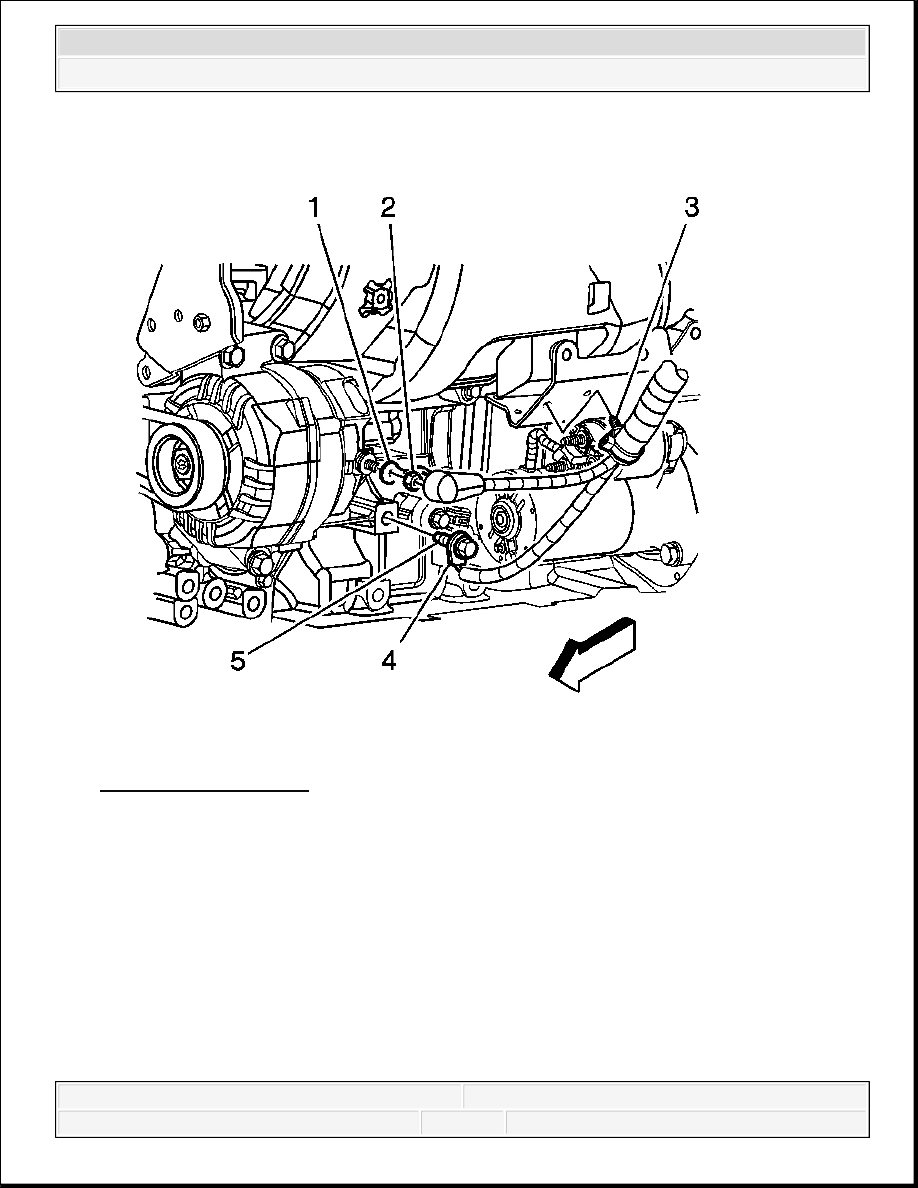

Fig. 26: Starter Wiring
Courtesy of GENERAL MOTORS CORP.

1. Insert the generator positive cable into the battery cables harness conduit.

2. Install the positive cable clip (3) to the engine wiring harness bracket.

3. Connect the generator positive lead (2) to the generator and install the generator output

BAT terminal nut (1).

Tighten: Tighten the nut to 20 N.m (15 lb ft).

NOTE:

Refer to Fastener Notice in Cautions and Notices.
