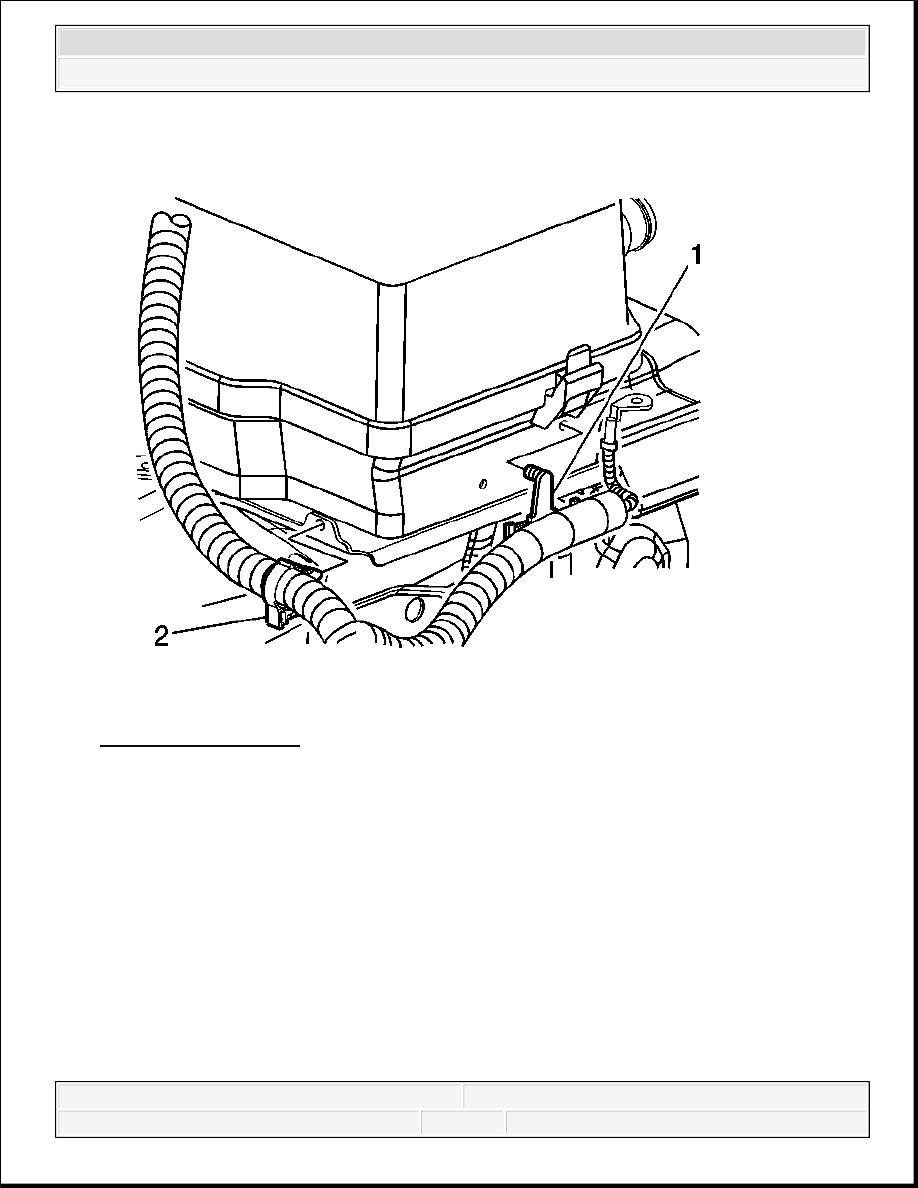

Fig. 19: Harness Clips
Courtesy of GENERAL MOTORS CORP.

6. Install the battery cable harness clips (1, 2) to the battery tray.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



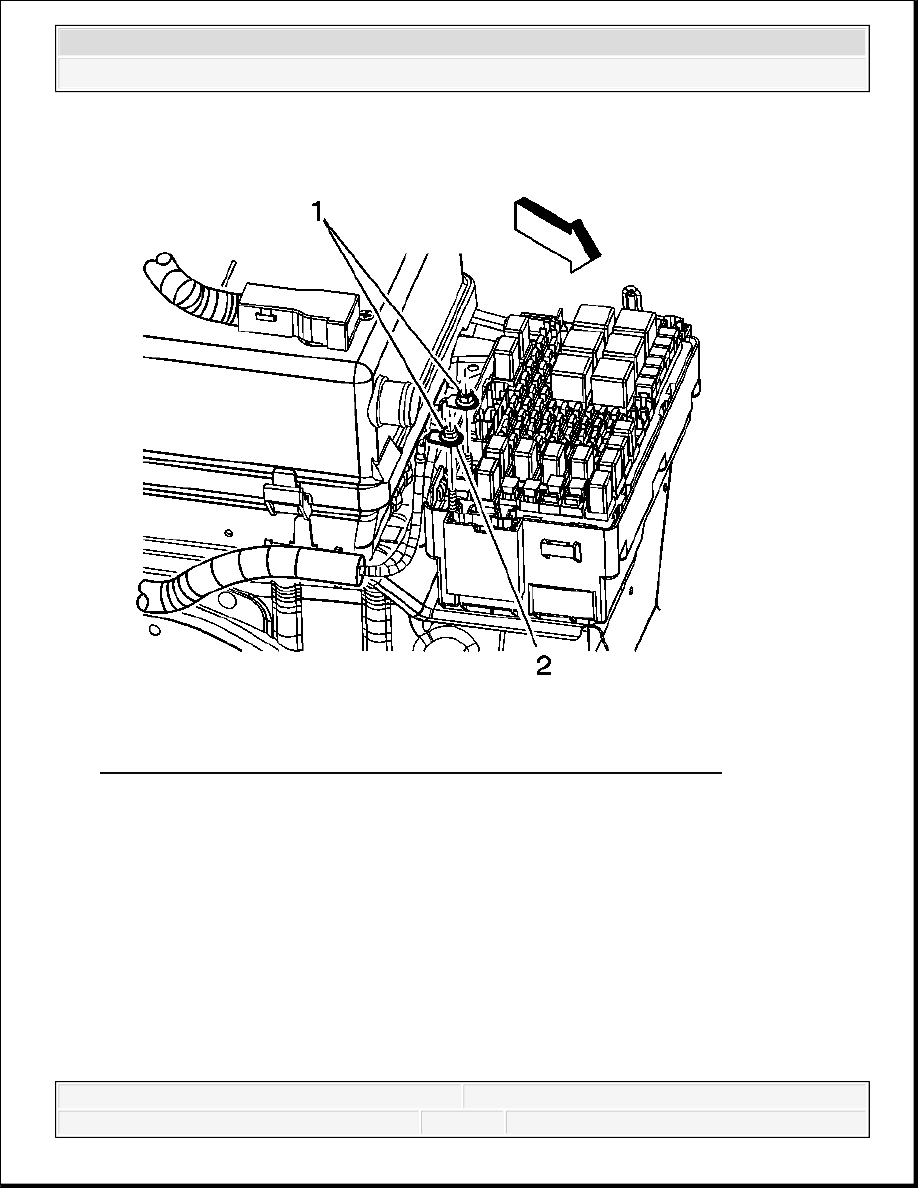

Fig. 20: Nuts Securing The Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

7. Tighten the nuts (1) securing the battery cables to the underhood fuse block.

Tighten: Tighten the nuts to 9 N.m (80 lb in).

8. Install the underhood fuse block cover to the underhood fuse block, engaging the locking

tabs.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



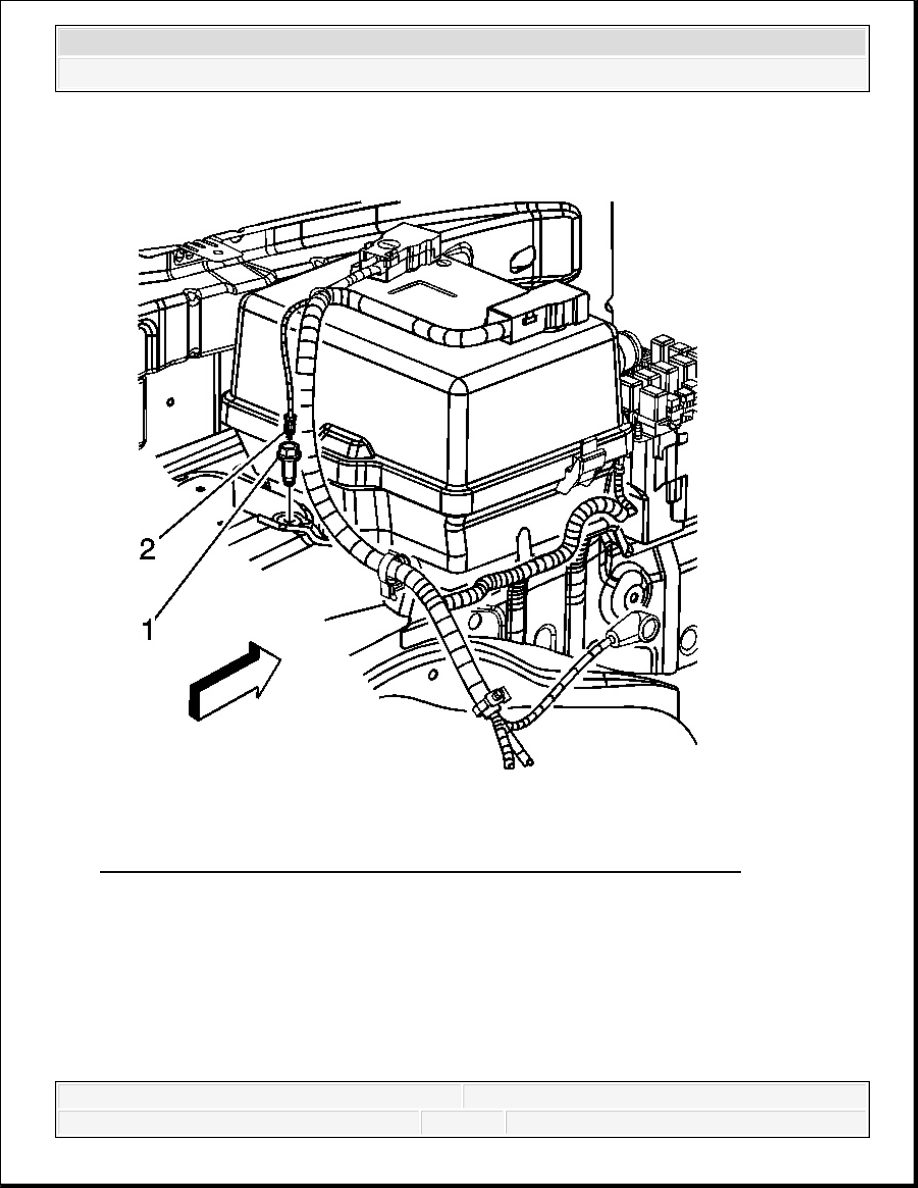

Fig. 21: Bolt Securing Negative Battery Cable Ground To Battery Tray
Courtesy of GENERAL MOTORS CORP.

9. Install the bolt (1) securing the negative battery cable ground (2) to the battery tray.

Tighten: Tighten the bolt to 9 N.m (80 lb in).



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



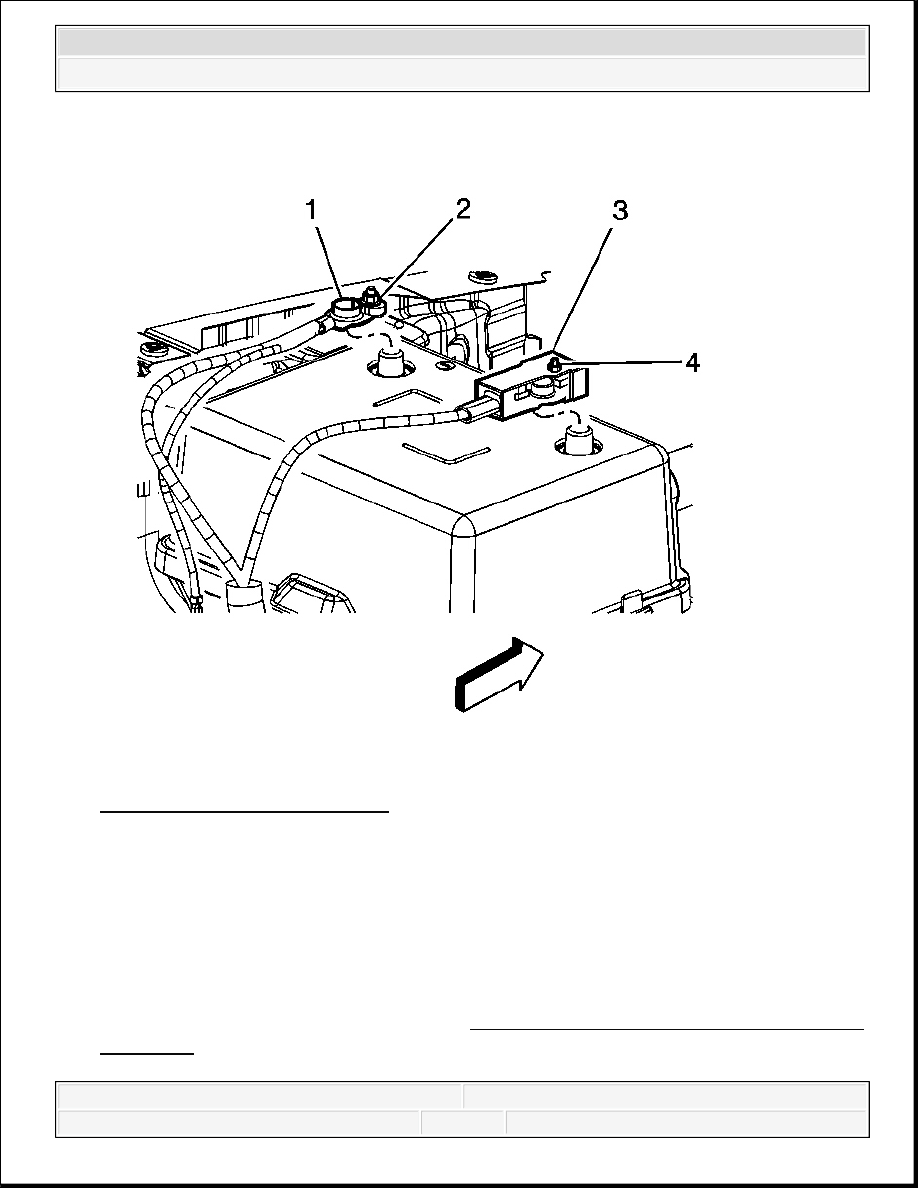

Fig. 22: View Of Battery Cables
Courtesy of GENERAL MOTORS CORP.

10. Install the positive battery cable (4) to the battery.

11. Tighten the positive battery cable nut (3).

Tighten: Tighten the nut to 9 N.m (80 lb in).

12. Close the protective cover to access the positive battery cable terminal.

13. Connect the negative battery cable. Refer to Battery Negative Cable Disconnect/Connect

Procedure.
