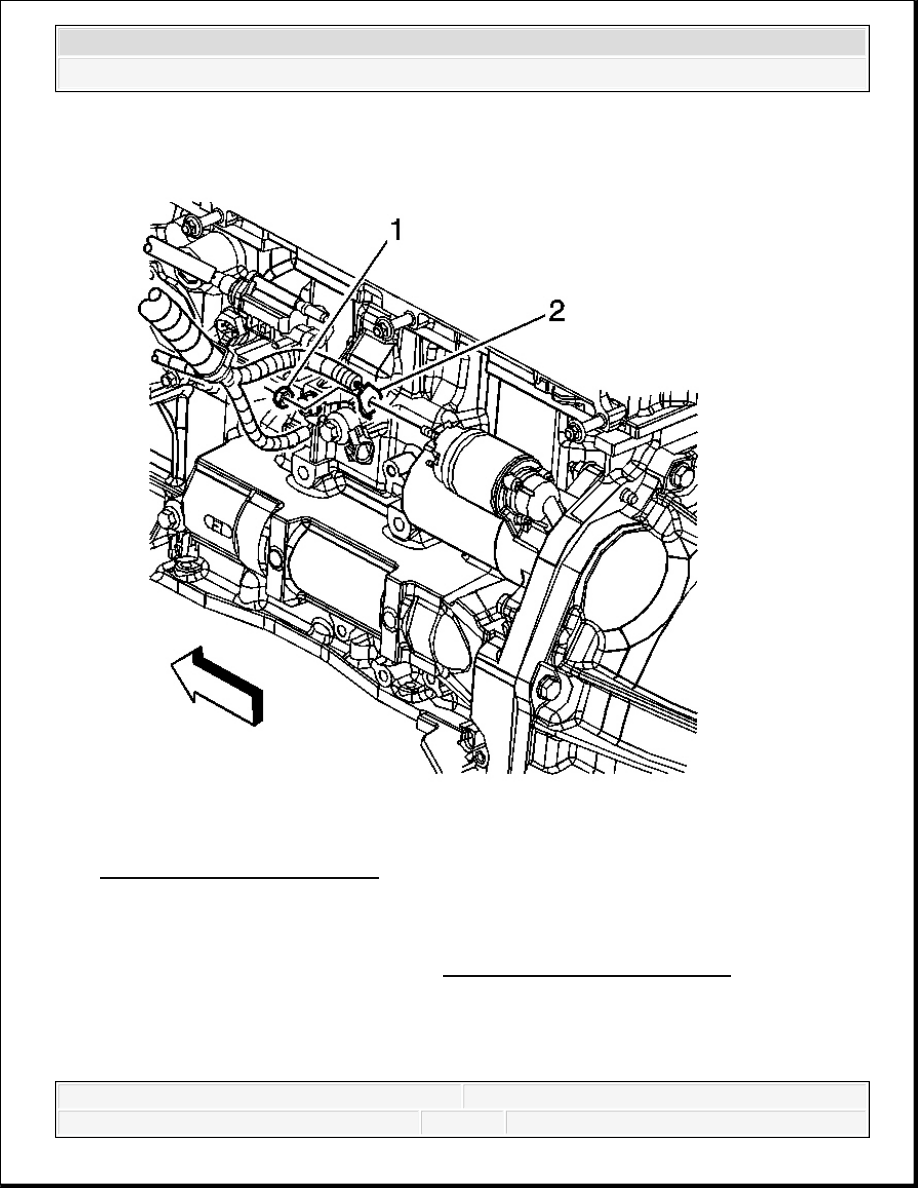

Fig. 15: Starter Wiring (1 of 2)
Courtesy of GENERAL MOTORS CORP.

10. Remove the starter terminal nut (1) and remove the positive battery cable terminal (2) from

the starter.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

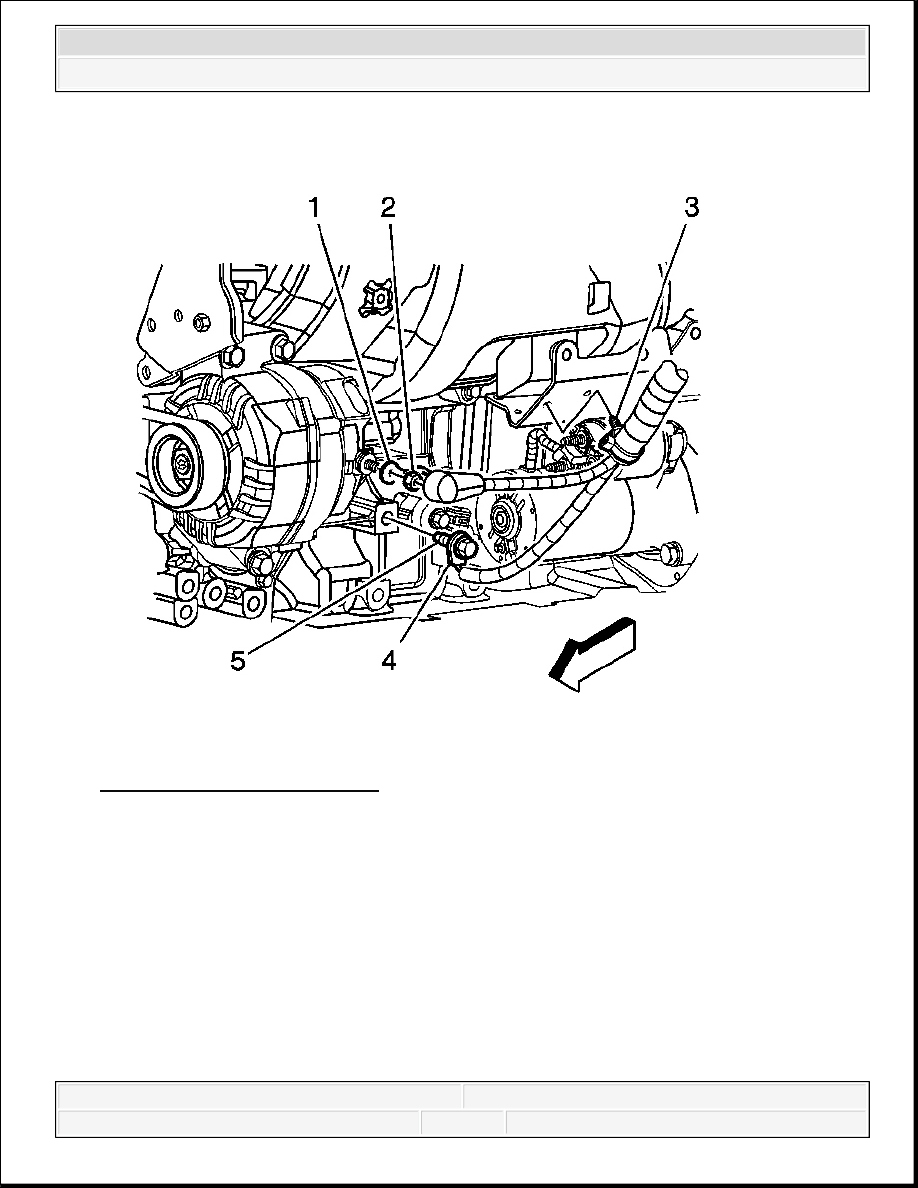

Fig. 16: Starter Wiring (2 of 2)
Courtesy of GENERAL MOTORS CORP.

11. Remove the bolt (5) securing the negative battery cable ground terminal (4) to the engine

block.

12. Remove the battery cable clip (3) from the engine wiring harness bracket.

13. Remove the battery cables from the vehicle.

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



Fig. 17: Starter Wiring (2 of 2)
Courtesy of GENERAL MOTORS CORP.

1. Insert the battery cables to the vehicle.

2. Install the battery cable clip (3) to the engine wiring harness bracket.

3. Install the bolt (5) securing the negative battery cable ground terminal (4) to the engine

block.

Tighten: Tighten the bolt to 35 N.m (26 lb ft).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

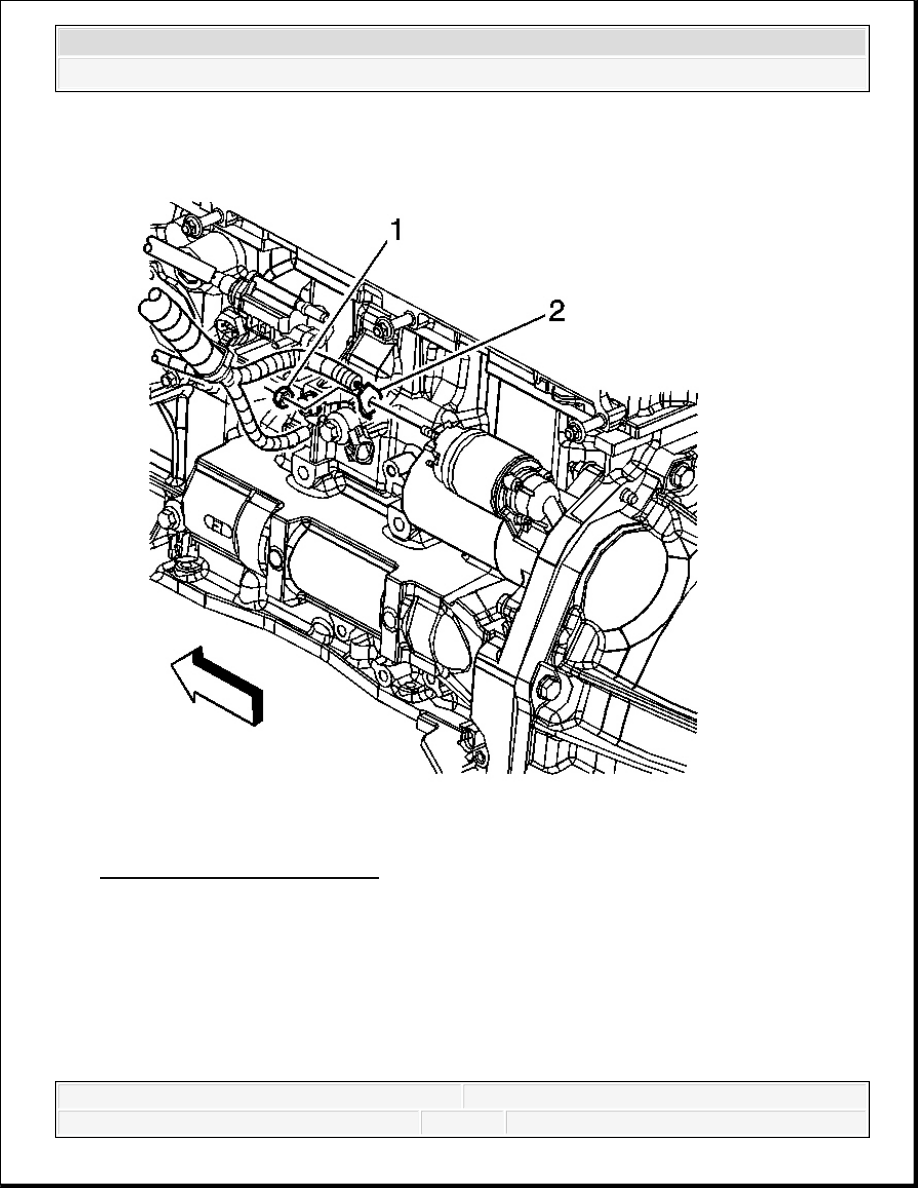

Fig. 18: Starter Wiring (1 of 2)
Courtesy of GENERAL MOTORS CORP.

4. Install the positive battery cable terminal (2) to the starter and the starter terminal nut (1).

5. Install the left wheelhouse liner. Refer to Wheelhouse Panel Replacement .
