Sinotruk Sitrak Howo T7h T7s. Spare Parts Catalog - page 2

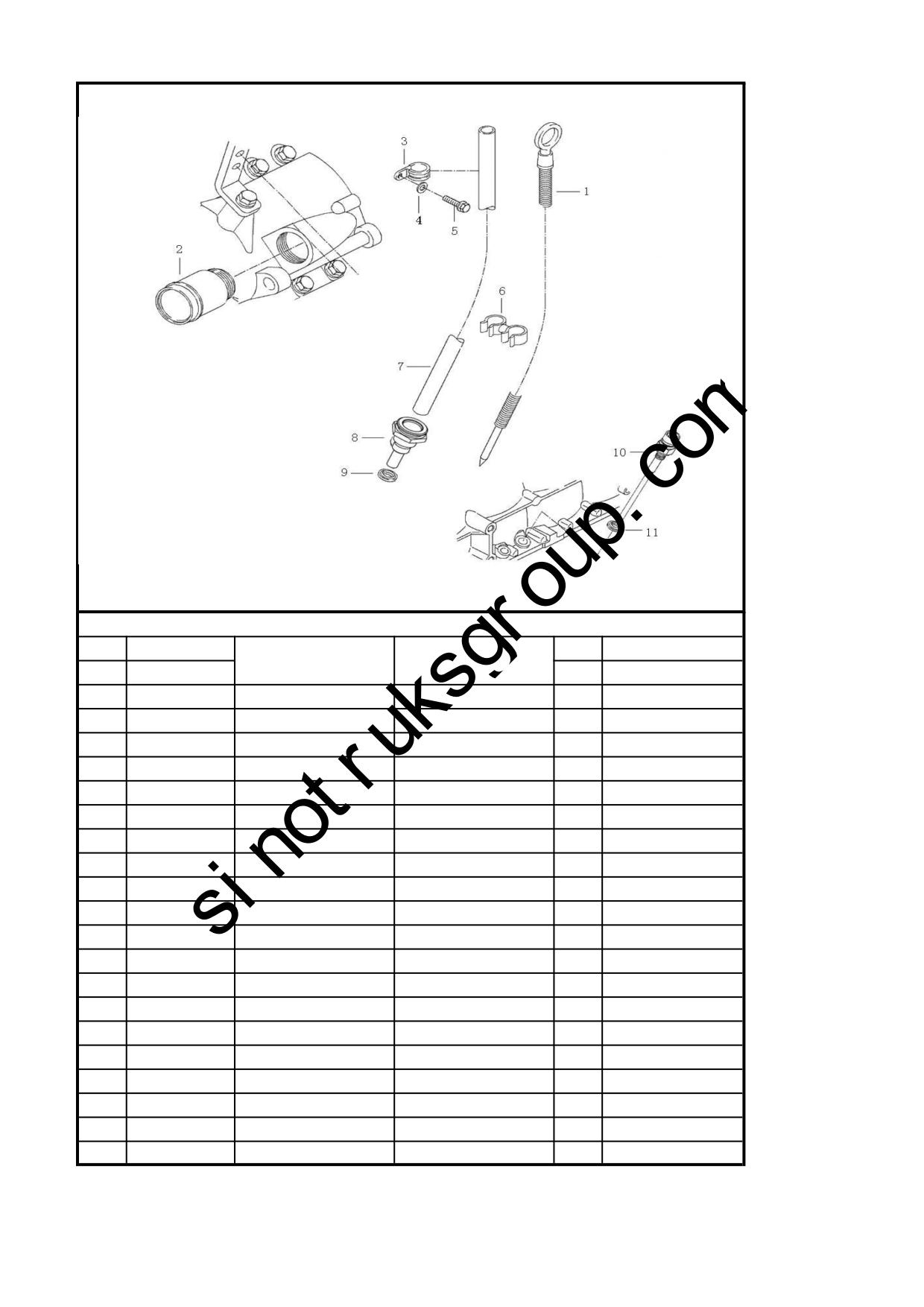

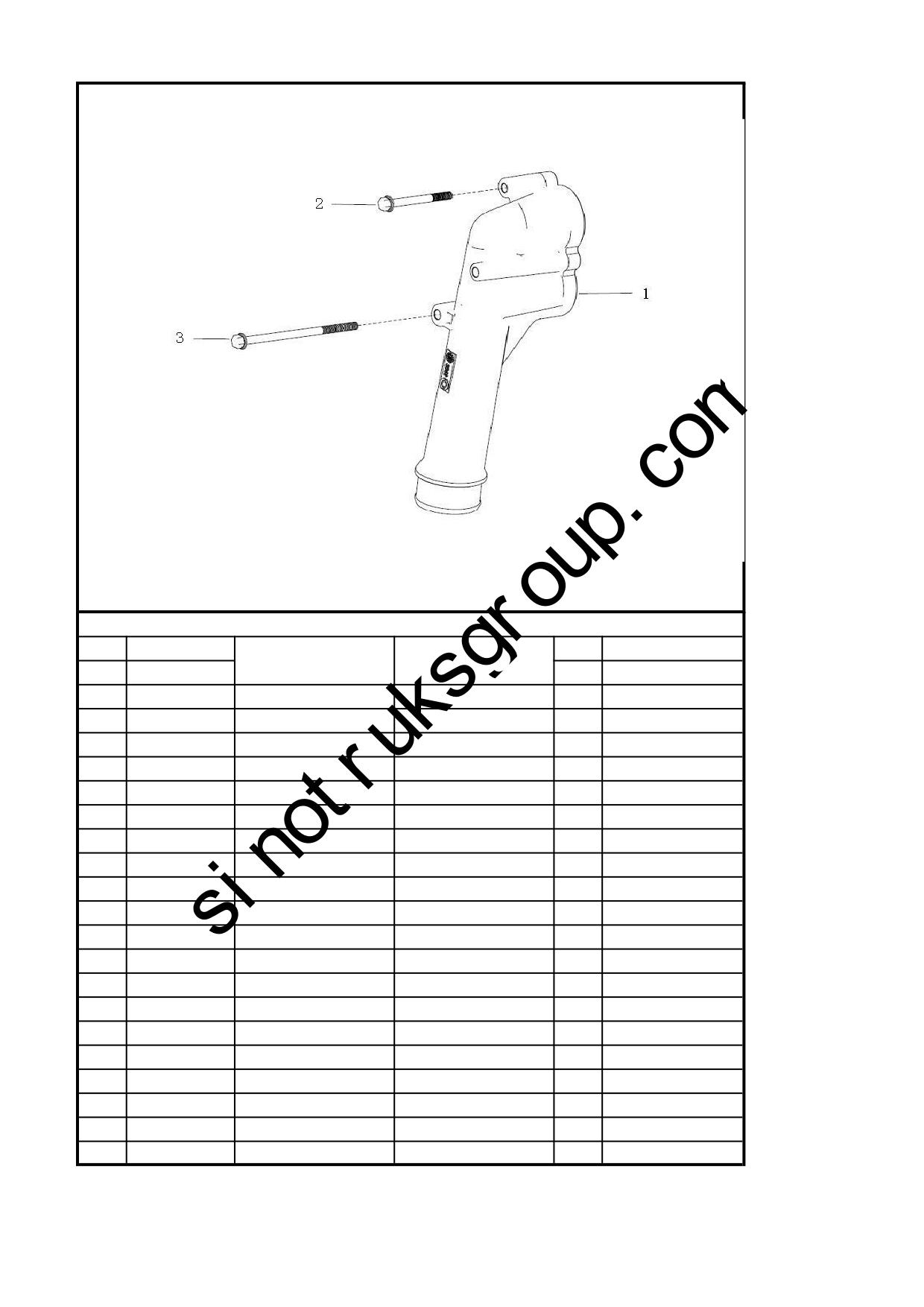

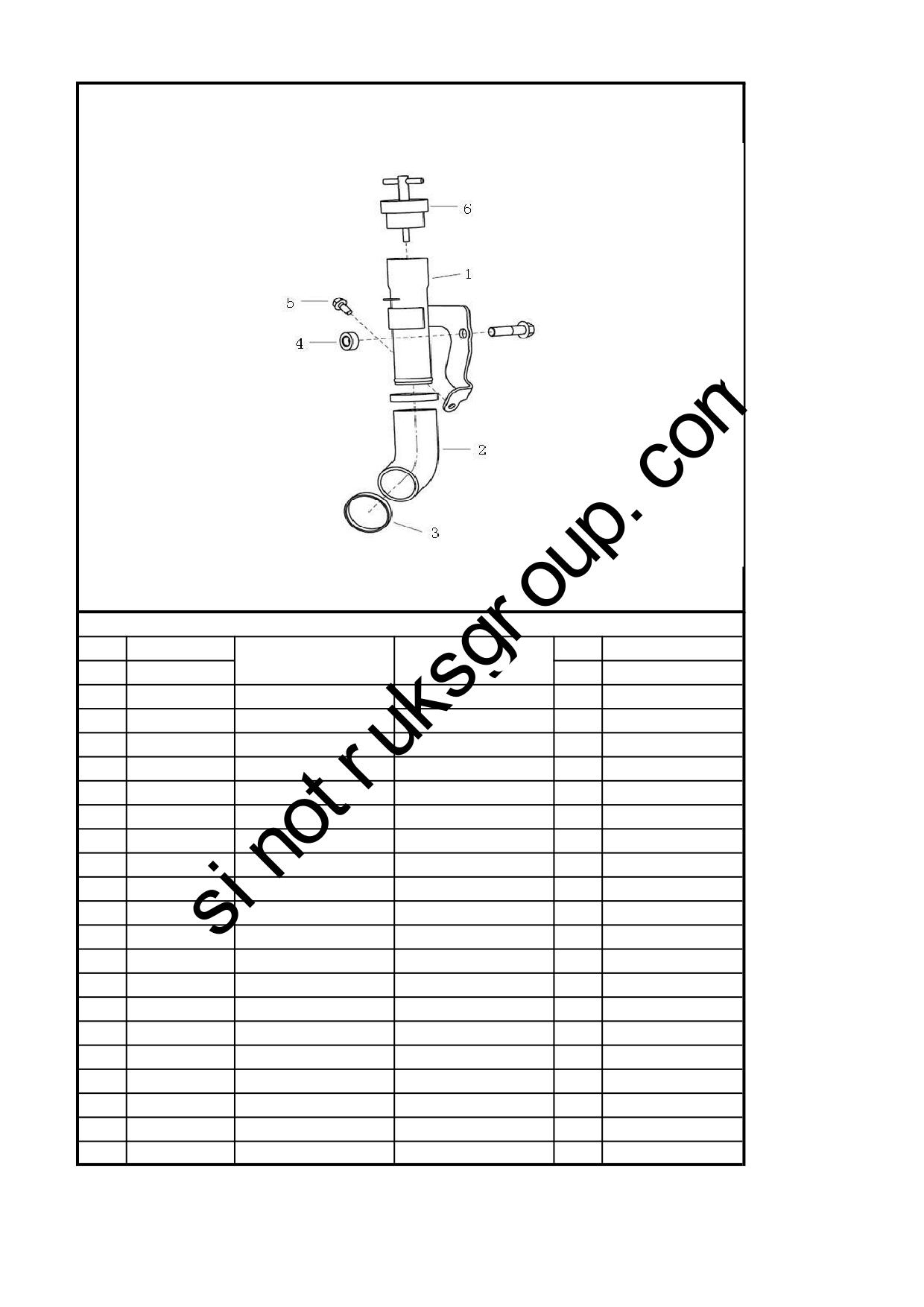

2.1.04 机油加油管/Oil inlet tube
2.1.04 机油加油管/Oil inlet tube
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
812W01810-6019
机油加油管总成
Oil tube assembly
1
2
812W01810-0036
胶管
Rubber tube
1
3
190003989306
软管卡箍
Hose clamp
2
4
812W90710-0326
垫块
Spacer block
1
5
MQ6-03215-8304
六角法兰面螺栓
Hex bolt
1
6
VG2600010489
加油管盖总成
Cover assembly
1

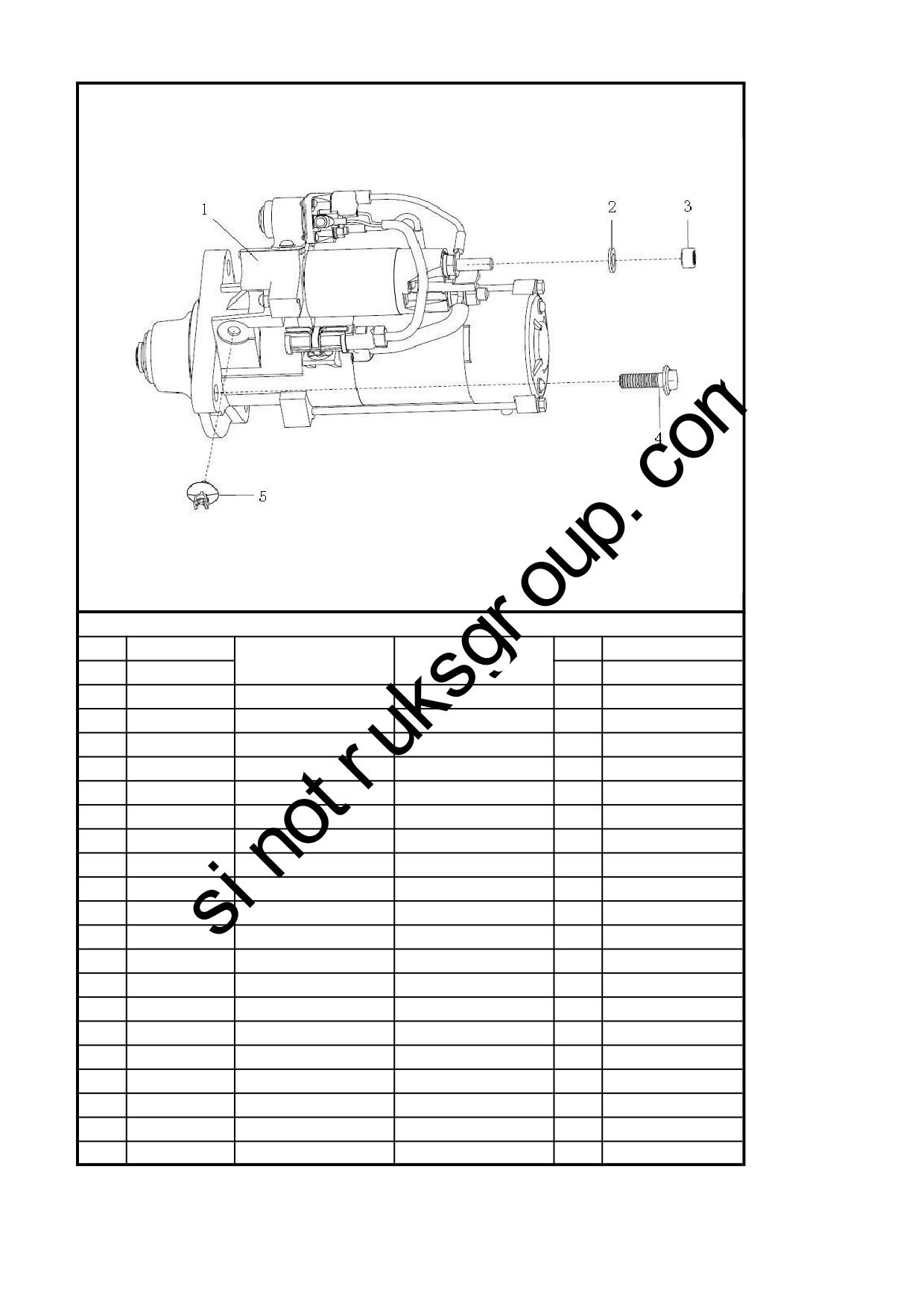

2.1.05 起动机/Starter
2.1.05 起动机/Starter
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V26201-7199
起动机
Starter 24V
1
2
MQ6-15016-0312
垫圈
Washer
1
3
MQ6-11181-0115
螺母
Hex nut
1
4
MQ6-03216-8507
六角法兰面螺栓
Hex bolt
3
5
200V97430-0005
波形管夹
Tube bracket
1

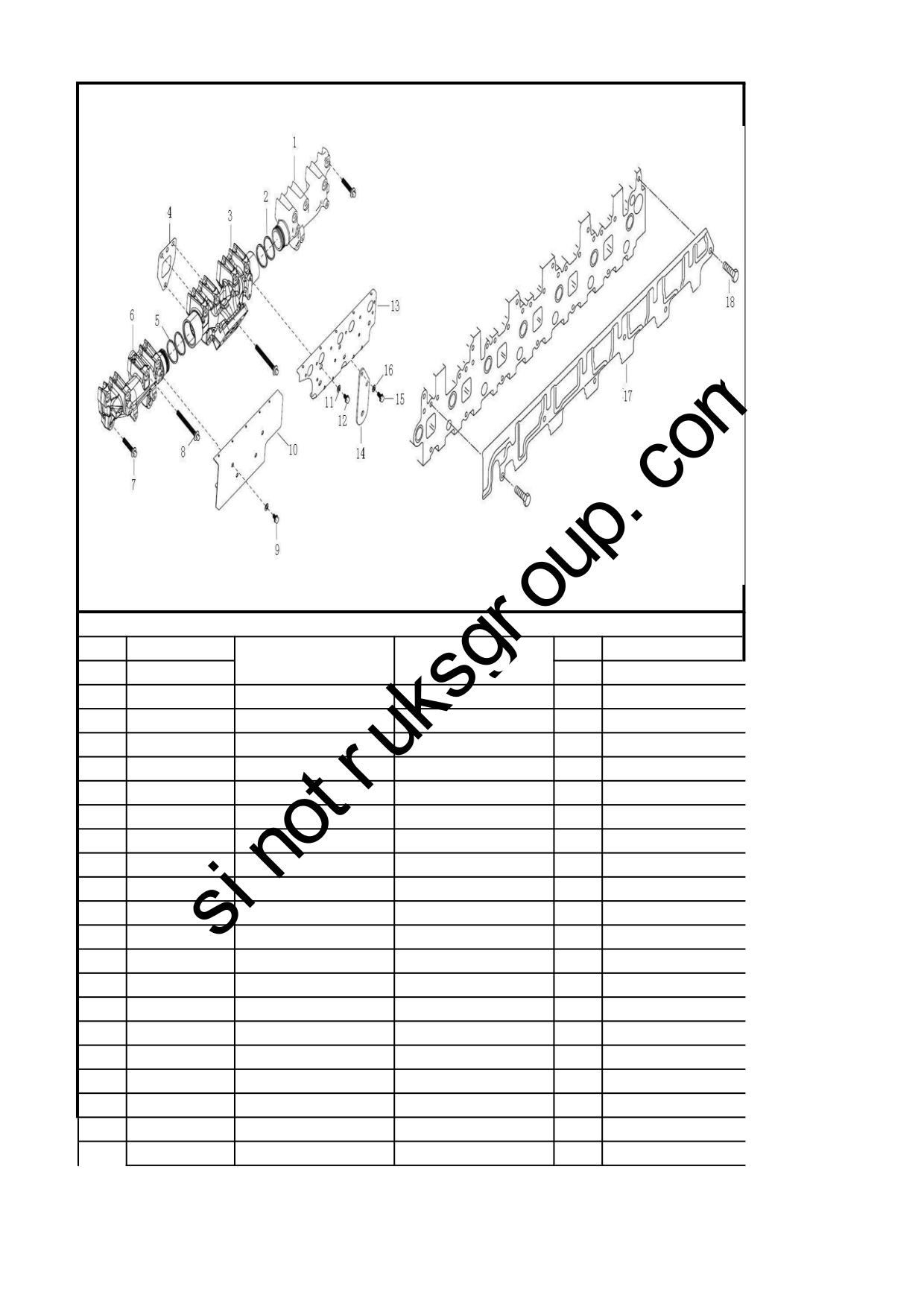

2.1.06 排气系统/Exhaust System
2.1.06 排气系统/Exhaust System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V08102-0116
前排气歧管
Exhaust manifold
1
2
200V98701-0120
排气管密封环
Seal ring
2
3
200V08102-0234
中排气歧管
Middle exhaust manifold
1
4
201V08901-0284
排气管垫片
Gasket
6
5
200V98701-0120
排气管密封环
Seal ring
2
6
200V08102-0189
后排气歧管
Rear exhaust manifold
1
7
200V90490-0051
耐热螺栓
Bolt
4
8
200V90490-0032
耐热螺栓
Bolt
14
9
MQ6-01324-5310
六角头螺栓
Bolt
2
10
201V08120-5286
隔热板4-6缸
Heat shield
1
11
MQ6-15013-0411
垫圈
Washer
5
12
MQ6-01324-5310
六角头螺栓
Bolt
5
13
201V08120-5276
隔热板1-3缸
Heat shield
1
14
VG1092110148
空滤支架板
Air filter bracket
1
15
MQ6-01324-5311
六角法兰面螺栓
Bolt
2
16
MQ6-15013-0411
垫圈
Washer
2
17
201V08120-0403
隔热板-缸盖
Heat shield
1
18
MQ6-03215-8403
六角法兰面螺栓
Bolt
6

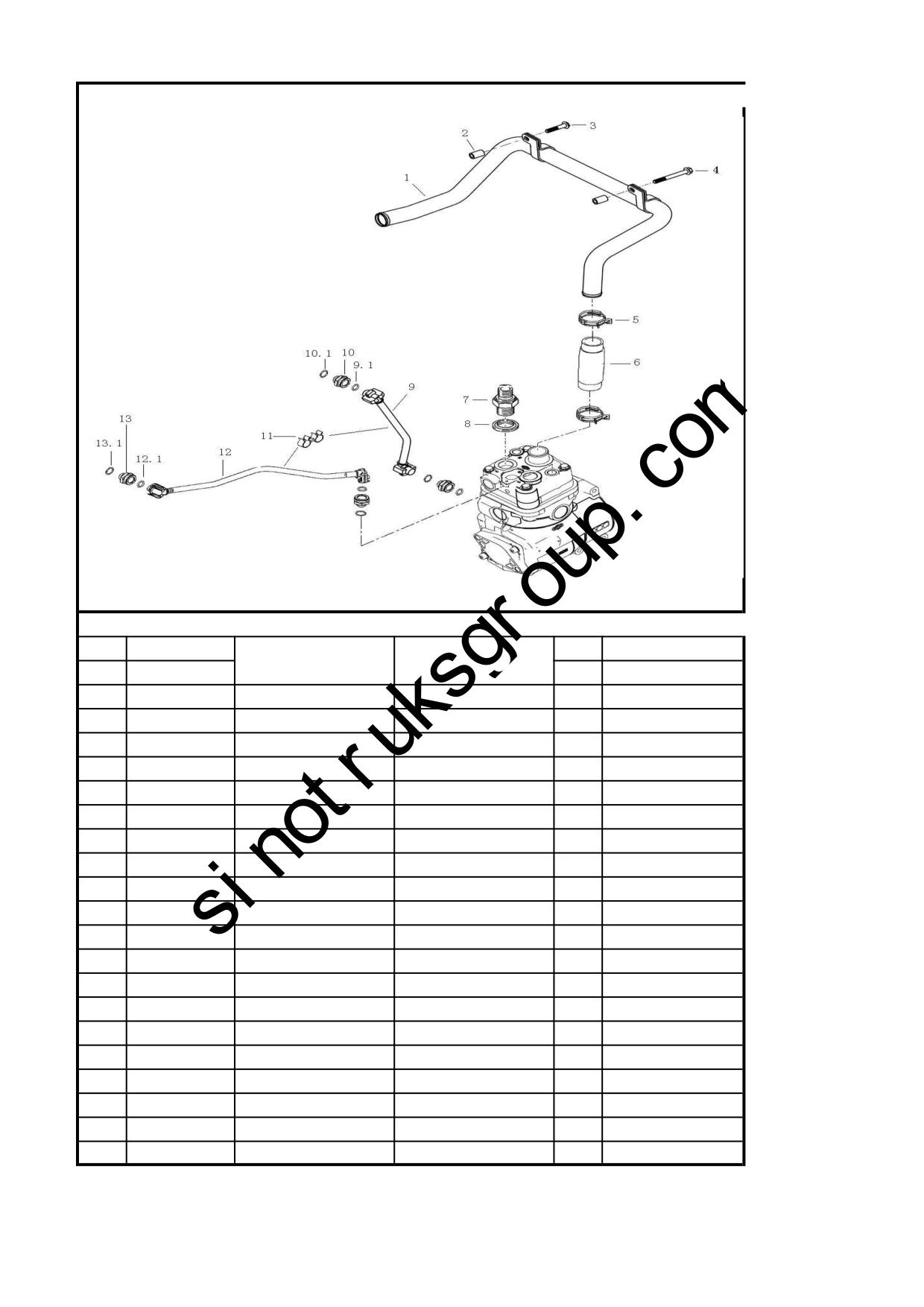

2.1.07 单缸空压机连接部件(T7专用)/Interconnecting Piece of Air Compressor
2.1.07 单缸空压机连接部件(T7专用)/Interconnecting Piece of Air Compressor
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V54120-5342
空压机进气管
Intake-tube of air compresso
1
2
VG1043130004
固定块
Connecting block
2
3
MQ6-03216-8308
六角法兰面螺栓
Bolt
1
4
MQ6-03216-8314
六角法兰面螺栓
Bolt
1
5
MQ6-67420-1244
弹性钢带卡箍
Spring clip
3
6
202V96305-0046
成型软管
Hose
1
7
MQ6-71251-2705
卡套式直通接头
Straight union
1
8
MQ6-56631-0112
复合密封垫圈
Sealing washer
1
9
200V06303-5838
空压机冷却进水管
Water inlet of air compresso
1
9.1
200V96501-0568
环形密封圈
Sealing washer
1
10
200V98181-6018
旋入式直通接头
Straight union
2
10.1
200V96501-0571
O型圈
O-ring
1
11
200V97401-0552
双路管夹
Clip
1
12
200V06303-5460
空压机冷却回水管
Return water pipe
1
12.1
200V96501-0568
环形密封圈
O-ring
1
13
200V98181-6018
旋入式直通接头
Straight union
2
13.1
200V96501-0571
O型圈
O-ring
1

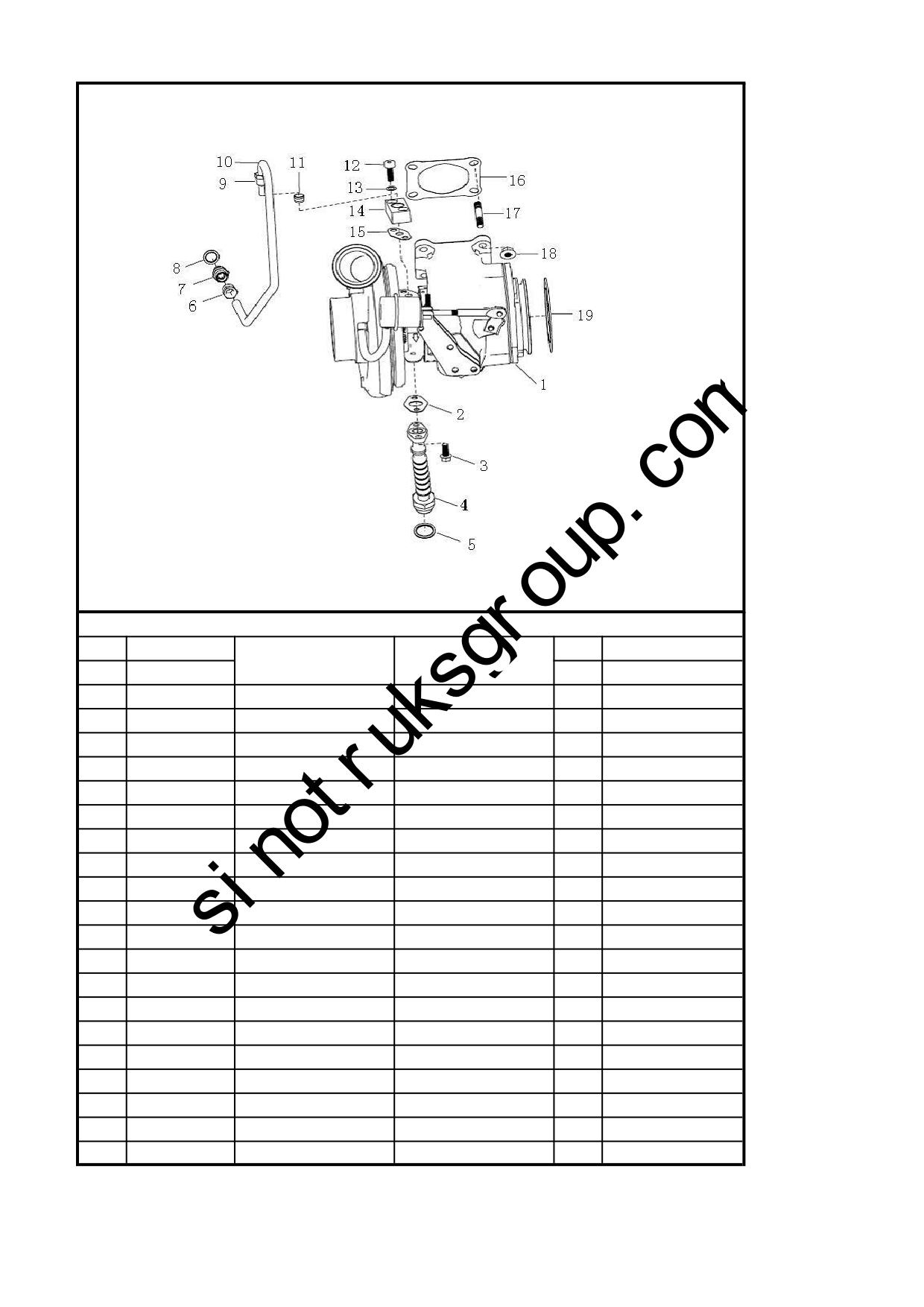

2.1.08 废气涡轮增压器/Turbocharger
2.1.08 废气涡轮增压器/Turbocharger
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V09100-7926
涡轮增压器
Turbocharger
1
2
200V96601-0576
增压器回油管垫片
Gasket
1
3
MQ6-03216-8304
六角法兰面螺栓
Hex bolt
2
4
201V05703-5395
增压器回油管
Tube
1
5
MQ6-56631-0111
复合密封垫圈
Sealing ring
1
6
MQ6-71030-2114
联管螺母
Union nut
1
7
MQ6-71060-2104
卡套式端直通接头
Straight joint
1
8
MQ6-56631-0107
复合密封垫圈
Sealing washer
1
9
190003559513
联管螺母
Nut
1
10
201V05702-2913
管
Tube
1
11
MQ6-71020-0418
卡套
Sleeve
2
12
190003862428
内六角圆柱头螺钉
Screw
2
13
VG188250083
自锁垫圈
Washer
2
14
VG1560110152
进油管法兰
Flange
1
15
VG609E110050
进油管垫片
Gasket
1
16
201V08901-0182
增压器密封垫
Gasket
1
17
200V90210-0017
双头螺柱
Stud
4
18
MQ6-11229-0023
六角法兰面螺母
Hex bolt
4
19
201V08901-0210
蜗壳出口密封垫
Gasket
1

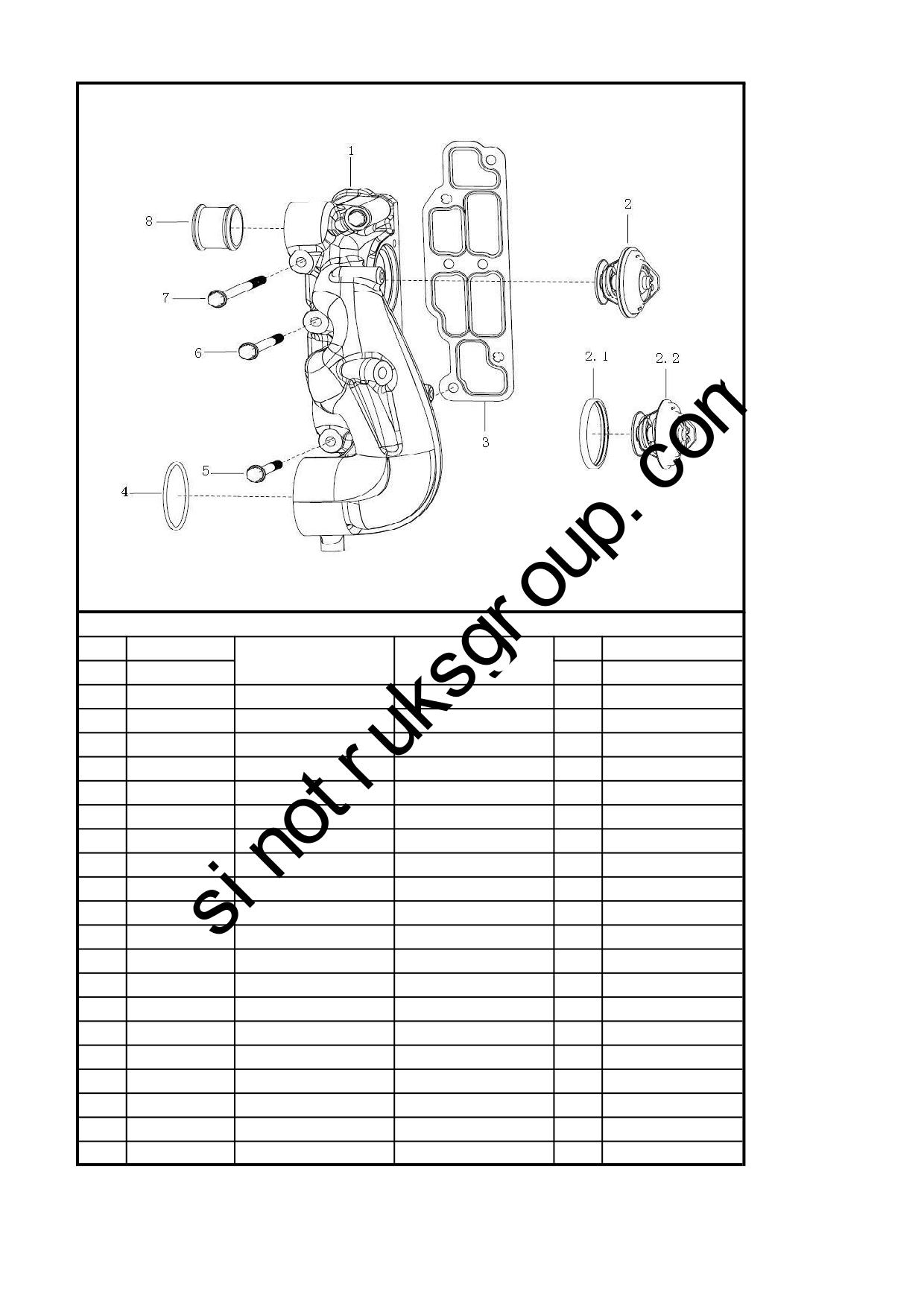

2.1.09 节温器 83℃/Thermostant
2.1.09 节温器 83℃/Thermostant
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V06404-0083
节温器壳
Thermostant housing
1
2
201V06402-6005
节温器 83℃~95℃
Thermostant
2
2.1
201V06904-0049
节温器密封圈
Sealing gasket
1
2.2
201V06402-0111
节温器芯 83℃~95℃
Thermostant element
1
3
201V06904-0042
节温器壳密封垫
Sealing gasket
1
4
MQ6-56939-0079
O型圈
O-ring
1
5
MQ6-03216-8313
六角法兰面螺栓
Hex bolt
2
6
MQ6-03216-8316
六角法兰面螺栓
Hex bolt
3
7
MQ6-03216-8320
六角法兰面螺栓
Hex bolt
1
8
200V98182-0003
插接管
Extension tube
2

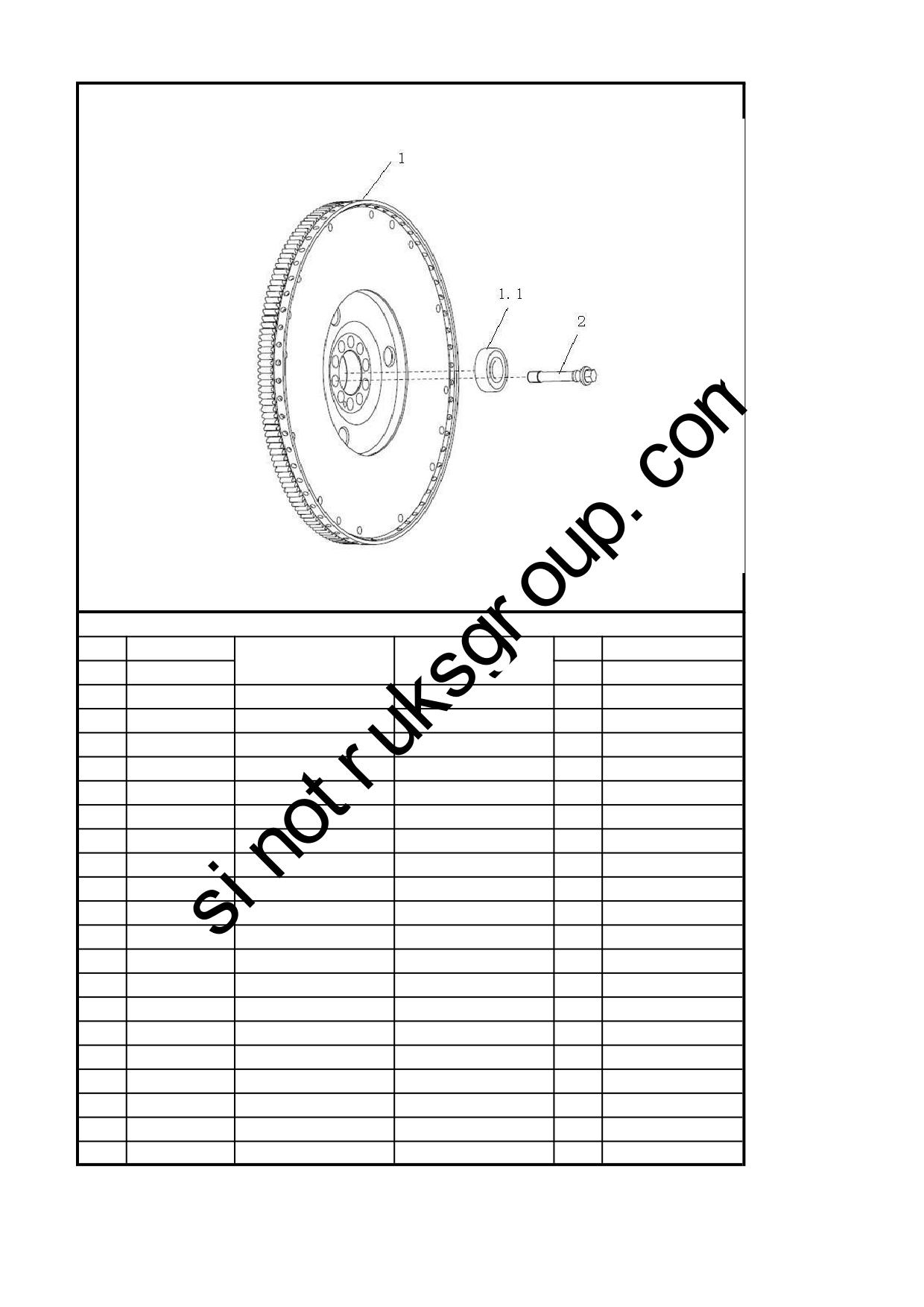

2.1.10 飞轮/Fly Wheel
2.1.10 飞轮/Fly Wheel
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201-02301-6085
飞轮总成
Fly wheel assembly
1
1.1
200V93410-0143
滚动球轴承
Ball bearing
1
2
200V90020-0419
飞轮螺栓
Bolt
10

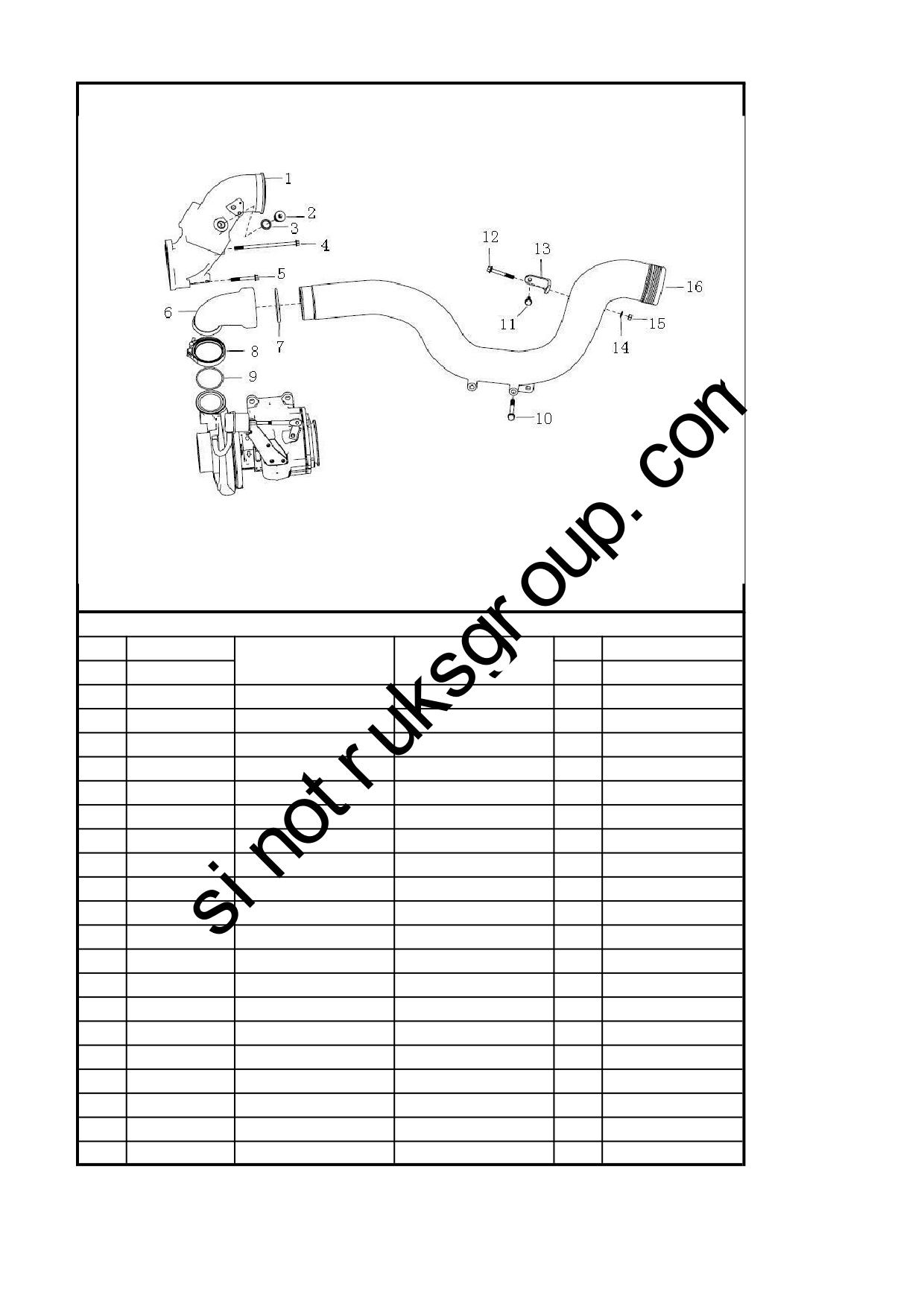

2.1.11 增压空气系统/Turbocharger Pipe
2.1.11 增压空气系统/Turbocharger Pipe
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V09411-0868
中冷后进气管
Inlet pipe -after intercooler
1
2
MQ6-08042-0206
螺塞
Plug screw
1
3
MQ6-56631-0121
复合密封垫圈
Sealing washer
1
4
202V03216-8322
六角法兰面螺栓
Bolt
1
5
MQ6-03216-8312
六角法兰面螺栓
Bolt
2
6
201V09411-0664
进气弯管
Inlet elbow
1
7
MQ6-56936-3004
O型圈
O-ring
1
8
202V97455-0076
V型卡箍
Clamp
1
9
MQ6-56936-2479
O型圈
O-ring
1
10
MQ6-03216-8416
六角法兰面螺栓
Bolt
2
11
MQ6-03216-8305
六角法兰面螺栓
Bolt
1
12
MQ6-03216-8312
六角法兰面螺栓
Bolt
1
13
200V97485-0555
支架
Bracket
1
14
MQ6-15013-0411
垫圈
Washer
1
15
MQ6-11064-2114
螺母
Nut
1
16
201V09411-5173
中冷前进气管
intercooler
1

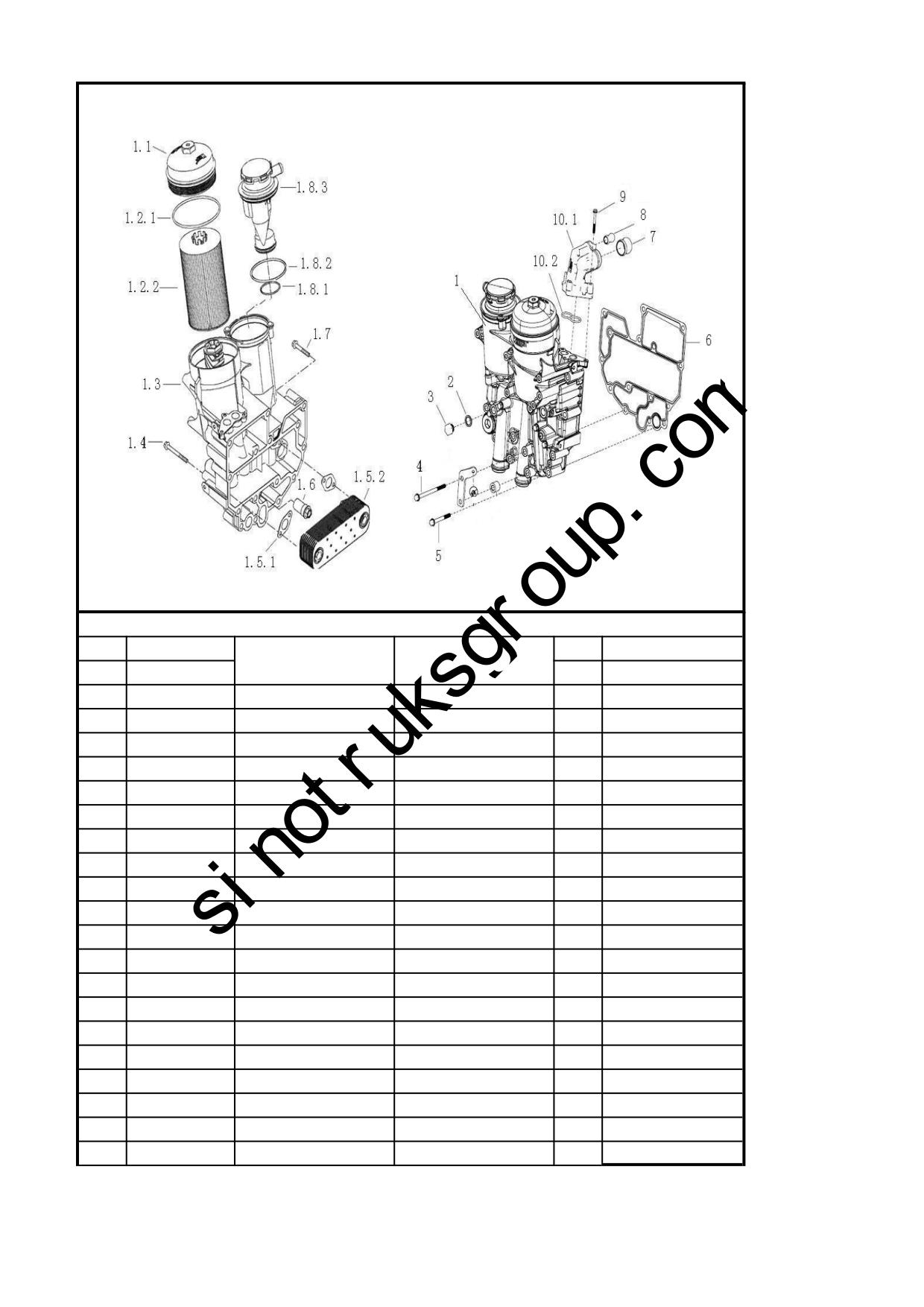

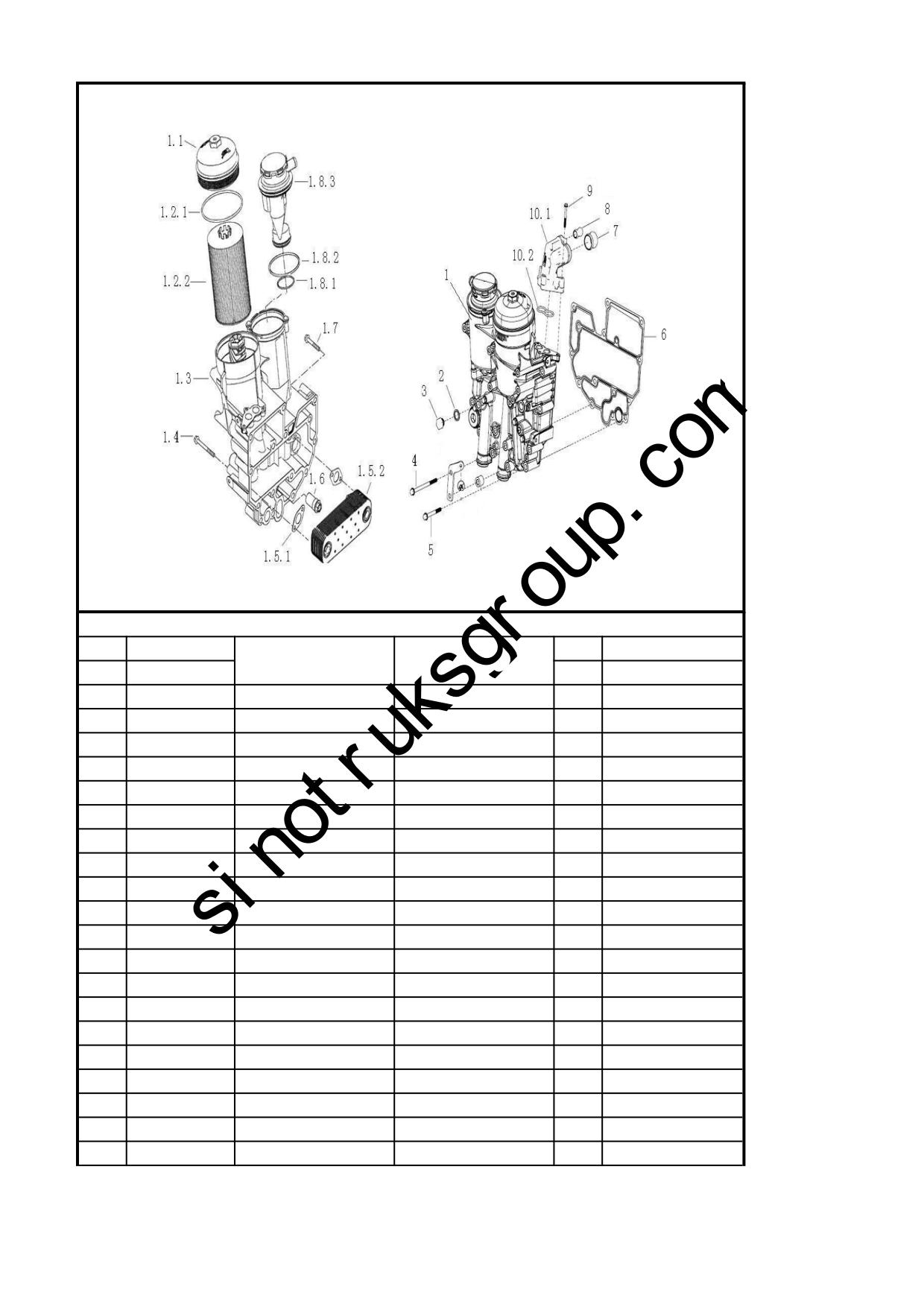

2.1.12 机油滤清器和机油冷却器/Oil Filter
2.1.12 机油滤清器和机油冷却器/Oil Filter
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V05000-7040
机油模块
Oil Module
1
1.1
200V05505-0011
机油滤清器盖 带密封圈
Cover
1
1.2
200V05504-0107
机油滤清器芯
Oil filter element
1
1.2.1
200V96501-0558
O型密封圈 用于机滤器盖
Toric Seal
1
1.2.2
200V05504-0108
机油滤清器芯
Oil filter element
1
1.3
201V05005-3001
机油模块壳体
Oil Module Housing
1
1.4
MQ6-03215-8315
六角法兰面螺栓
Hex Bolt
2
1.5
200V05601-0172
机油冷却器 带密封垫
Oil Cooler
1
1.5.1
MQ6-56254-2203
密封垫
Gasket
2
1.5.2
200V05601-0171
机油冷却器
Oil Cooler
1
1.6
202V05405-0014
限压阀
Pressure Relief Valve
1
1.7
MQ6-03215-8311
六角法兰面螺栓
Hex Bolt
2
1.8
200V01804-0024
油气分离器 带密封圈
Oil Separator
1
1.8.1
200V96501-0645
O型圈
O-Ring
1
1.8.2
200V96501-0644
O型圈
O-Ring
1
1.8.3
200V01804-0025
油气分离器
Oil Separator
1
2
MQ6-56631-0109
复合密封垫圈
Sealing Ring
1
3
MQ6-08042-0605
螺塞
Screw Plug
1
4
MQ6-03216-8420
六角法兰面螺栓
Hex Bolt
4
5
MQ6-03216-8415
六角法兰面螺栓
Hex Bolt
10
2.1.12 机油滤清器和机油冷却器/Oil Filter
2.1.12 机油滤清器和机油冷却器/Oil Filter
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
6
202V05901-0145
机油模块密封垫
Gasket
1
7
200V98182-0092
插接管
Extension Tube
1
8
200V98182-0091
插接管
Extension Tube
1
9
MQ6-03216-8310
六角法兰面螺栓
Hex Bolt
3
10
200V05440-0003
角形法兰 带密封垫
Flange
1
10.1
200V05440-0004
角形法兰
Flange
1
10.2
200V05901-0135
角形法兰密封垫
Gasket
1
11
MQ6-03216-8418
六角法兰面螺栓
Hex Bolt
1

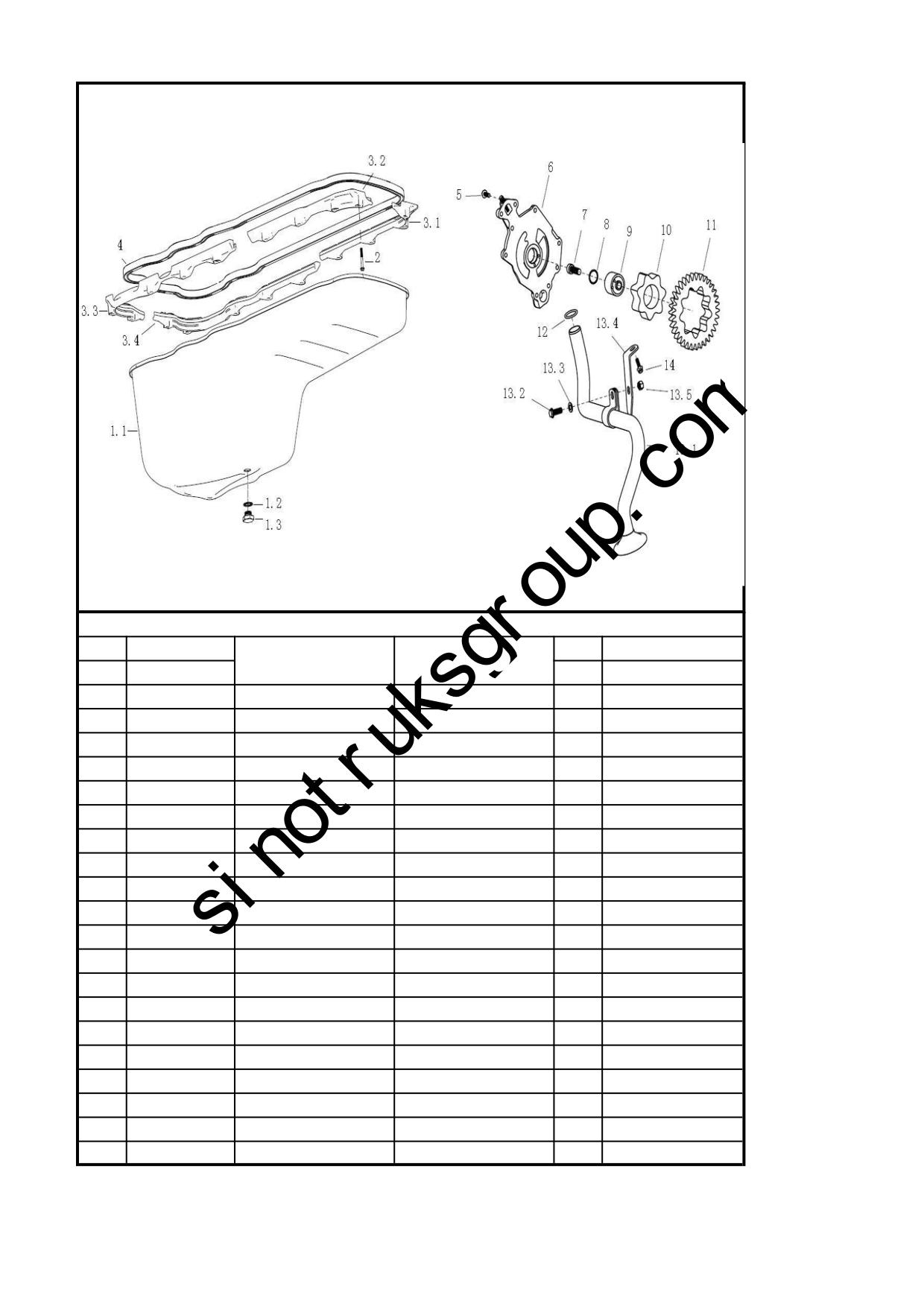

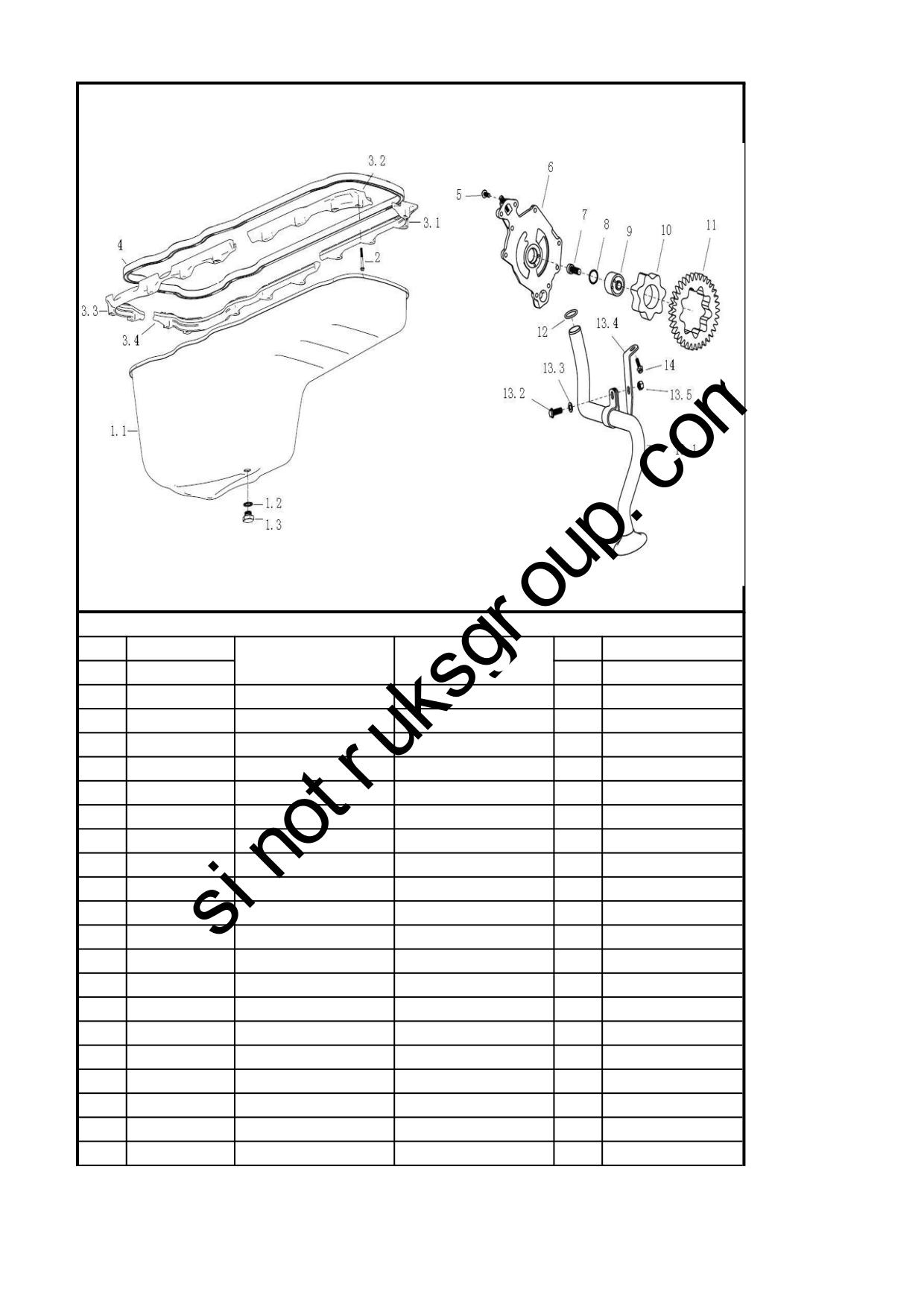

2.1.13 油底壳 (油量 34L/40L)/Oil Pan
2.1.13 油底壳 (油量 34L/40L)/Oil Pan
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V05800-6370
油底壳总成
Oil pan assembly
1
1.1
201V05801-5741
油底壳组件
Oil pan subassembly
1
1.2
MQ6-56631-0110
复合密封垫圈
Sealing washer
1
1.3
MQ6-08042-0207
螺塞
Screw plug
1
2
MQ6-03216-8310
六角法兰面螺栓
Bolt
18
3
200V05840-6008
油底壳托块组
Parts kit of supporter
1
3.1
200V05840-0126
油底壳托块
Block
1
3.2
200V05840-0139
油底壳托块
Block
1
3.3
200V05840-0128
油底壳托块
Block
1
3.4
200V05840-0129
油底壳托块
Block
1
4
202V05904-0212
油底壳密封垫
Gasket
1
5
MQ6-03216-8204
六角法兰面螺栓
Bolt
9
6
200V05103-5036
机油泵盖
Oil pump cover
1
7
MQ6-02191-0511
内六角圆柱头螺钉
Cylinder screw
1
8
MQ6-56936-1150
O型圈
O-ring
1
9
200V05105-5000
机油泵内转子轴
Rotor shaft
1
10
200V05104-0234
机油泵内转子
Inner rotor
1
11
200V05104-0251
机油泵外转子
Outer rotor
1
12
MQ6-56333-3363
O型圈
O-ring
1
13
200V05701-6055
吸油管总成
Oil suction assembly
1
2.1.13 油底壳 (油量 34L/40L)/Oil Pan
2.1.13 油底壳 (油量 34L/40L)/Oil Pan
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
13.1
200V05703-5364
吸油管组件
Oil sunction subassembly
1
13.2
MQ6-03216-8305
六角法兰面螺栓
Bolt
2
13.3
200V90710-0080
垫圈
Washer
2
13.4
200V05740-0174
吸油管支架
Bracket of oil sunction
2
13.5
MQ6-11240-0404
六角锁紧螺母
Nut
2
14
MQ6-03216-8303
六角法兰面螺栓
Bolt
2

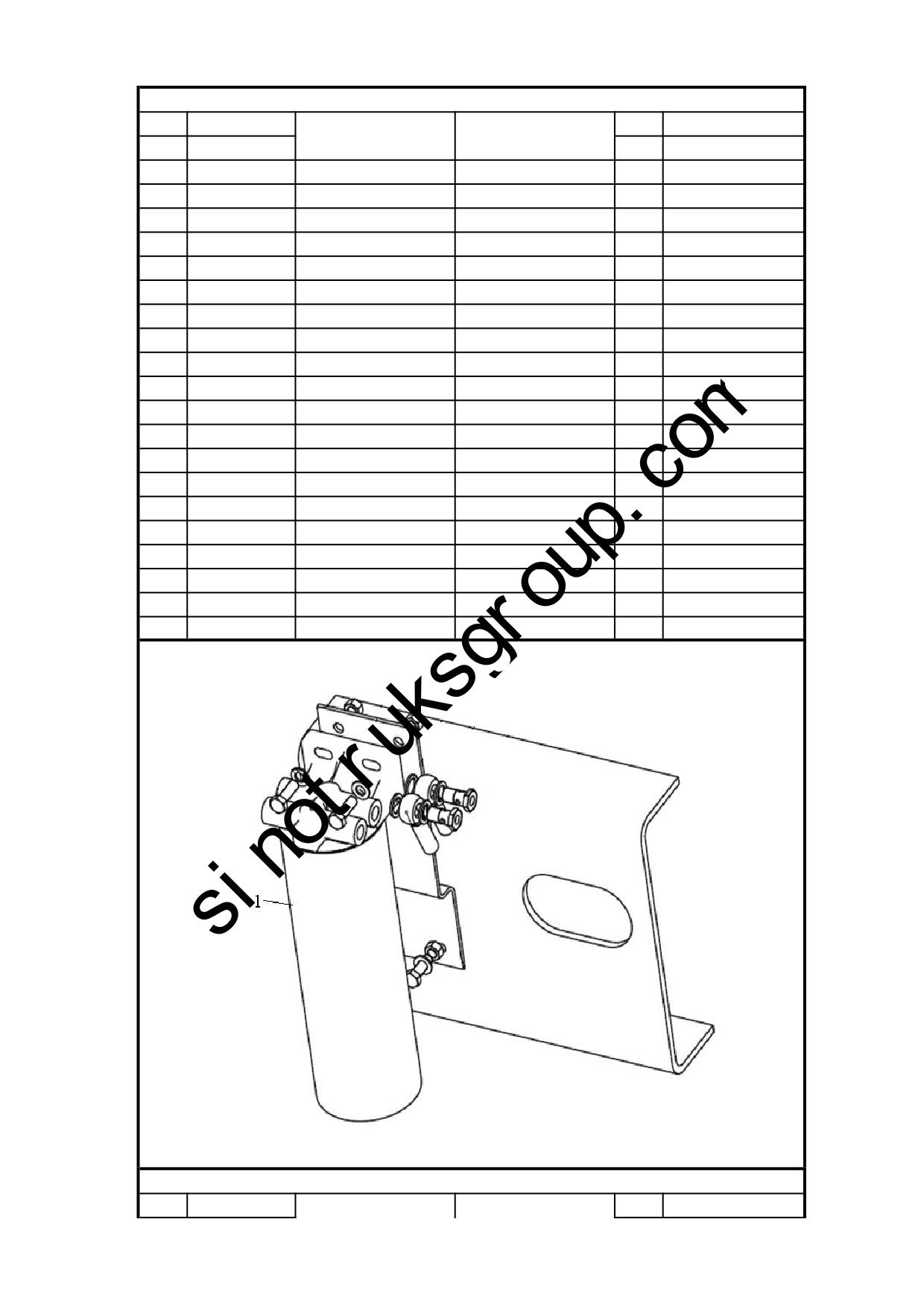

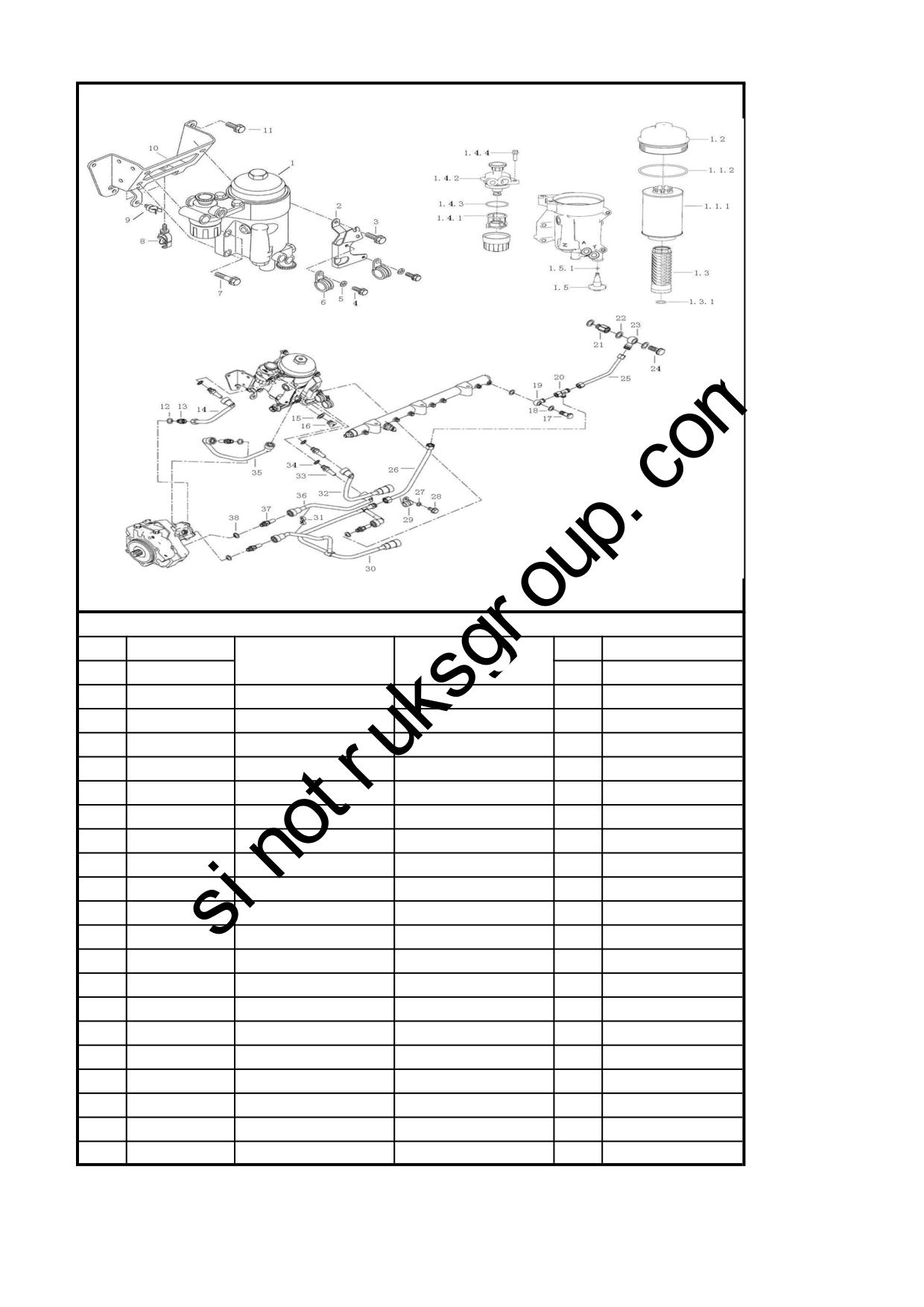

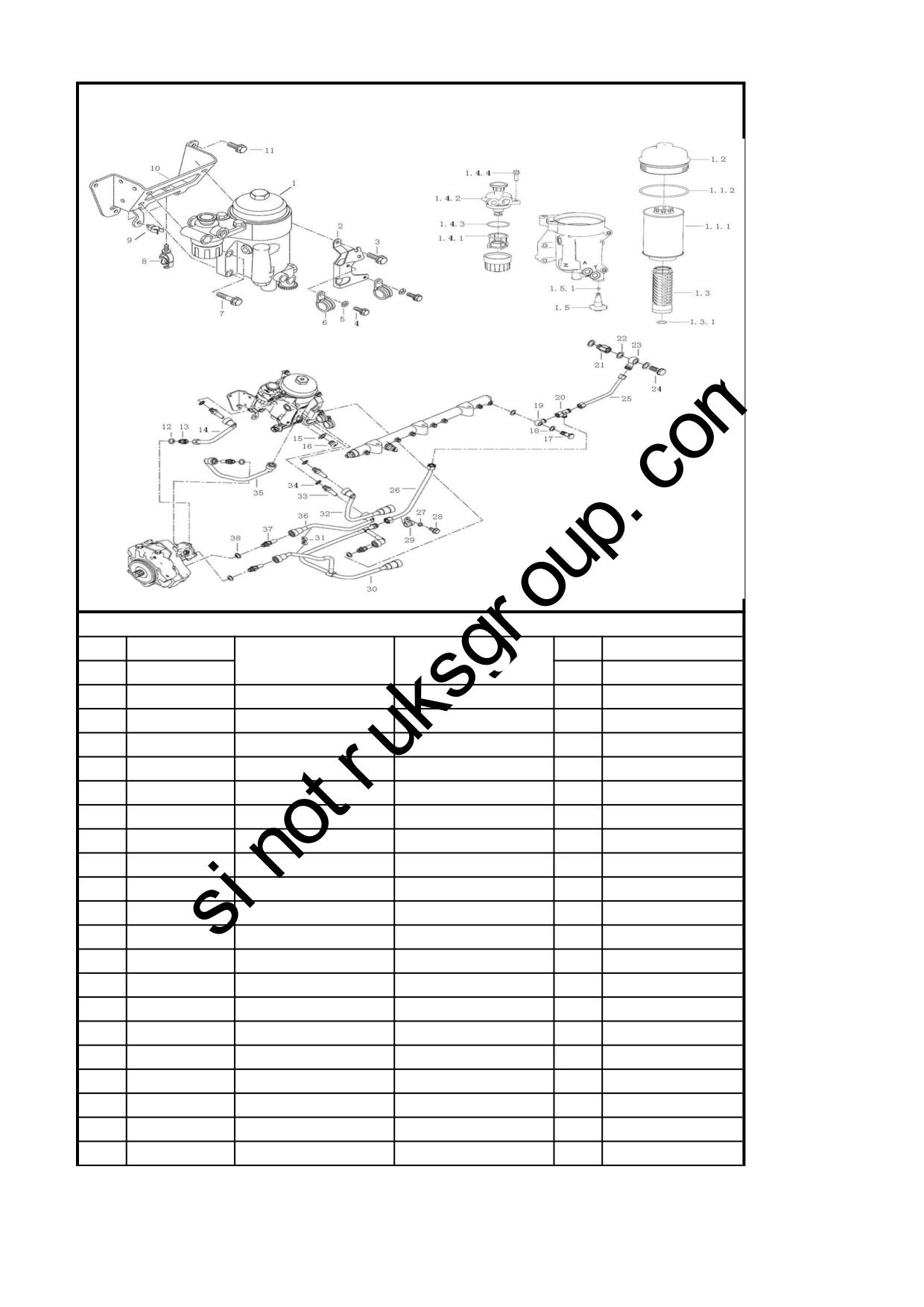

2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V12501-7289
燃油滤清器(不带加热器)
Fuel filter without heating
1
1.1
201V12503-0061
燃油滤清器芯 带O型圈
Filter element with O-ring
1
1.1.1
201V12503-0063
精滤器滤芯
Fine filter element
1
1.1.2
200V96501-0581
O型圈
O-ring
1
1.2
201V12504-0030
滤清器盖 带O型圈
Filter cap with O-ring
1
1.2.1
200V96501-0581
O型圈
O-ring
1
1.3
201V12503-0082
燃油滤芯保持架 带O型圈
Holder
1
1.3.1
200V96501-0621
O型圈
O-ring
1
1.4
201V12150-0002
手油泵 带螺栓
Hand fuel pump with bolt
1
1.4.1
201V12503-0084
手油泵滤网
Filter screen with o-ring
1
1.4.1.1
201V12503-0083
手油泵滤网
Filter screen
1
1.4.1.2
200V96501-0604
O型圈
O-ring
1
1.4.2
201V12502-0014
手油泵盖 带O型圈
ring
1
1.4.2.1
200V96501-0604
O型圈
O-ring
1
1.4.3
200V96501-0604
O型圈
O-ring
1
1.4.4
201V90020-0428
六角带肩螺栓
Bolt
2
1.5
201V90310-0268
放水旋塞 带O型圈
Drain plug with O-ring
1
1.5.1
200V96501-0605
O型圈
O-ring
1
2
200V12540-5110
止回阀支架
Bracket
1
3
MQ6-03216-8304
六角法兰面螺栓
Bolt
2
2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
4
MQ6-03216-8203
六角法兰面螺栓
Bolt
2
5
MQ6-15013-0409
垫圈
Washer
2
6
MQ6-67300-2525
固定夹
Fastening clamp
2
7
MQ6-03216-8308
六角法兰面螺栓
Bolt
3
8
200V97401-0565
单路管夹
Pipe clamp
2
9
200V97430-0001
波形管夹
Pipe clamp
2
10
200-12540-6008
燃油滤清器支架组件
Bracket subassembly
1
11
MQ6-03216-8303
六角法兰面螺栓
Bolt
4
12
MQ6-56631-0106
复合密封垫圈
Washer
1
13
200V98130-0579
卡套式直通接头
Straight union
1
14
200V12304-5849
燃油管 粗滤-输油泵
Fuel pipe
1
15
MQ6-56631-0106
复合密封垫圈
Washer
1
16
MQ6-08049-0031
螺塞
Screw plug
1
17
200V98150-0175
空心螺栓
Hollow bolt
1
18
MQ6-56631-0106
复合密封垫圈
Washer
3
19
200V98103-0037
环形接头
Ring union
1
20
MQ6-71270-2103
T形接头
T-union
1
21
200V98130-0671
旋入式接头
Threaded union
1
22
MQ6-56631-0106
复合密封垫圈
Washer
2
23
200V98103-0037
环形接头
Ring union
1
2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
2.1.14 燃油滤清器，不带电加热/Fuel Filter Without Heating
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
24
200V98150-0175
空心螺栓
Hollow bolt
1
25
200V12305-5298
回油管
Return fuel pipe
1
26
200V12305-5364
回油管
Return fuel pipe
1
27
MQ6-15013-0411
垫圈
Washer
1
28
MQ6-03216-8303
六角法兰面螺栓
Bolt
1
29
MQ6-67300-1036
固定夹
Fastening clamp
1
30
200V12305-5300
回油管
Tube
1
31
200V97401-0552
双路管夹
Pipe clamp
1
32
200V12304-5848
燃油管 粗滤器入口
Fuel pipe
1
33
200V98130-0458
旋入式接头
Threaded union
4
34
MQ6-56631-0106
复合密封垫圈
Washer
4
35
200V12304-5850
燃油管
Fuel pipe
1
36
200V12304-5851
燃油管
Fuel pipe
1
37
200V98130-0458
旋入式接头
Threaded union
4
38
MQ6-56631-0106
复合密封垫圈
Washer
4

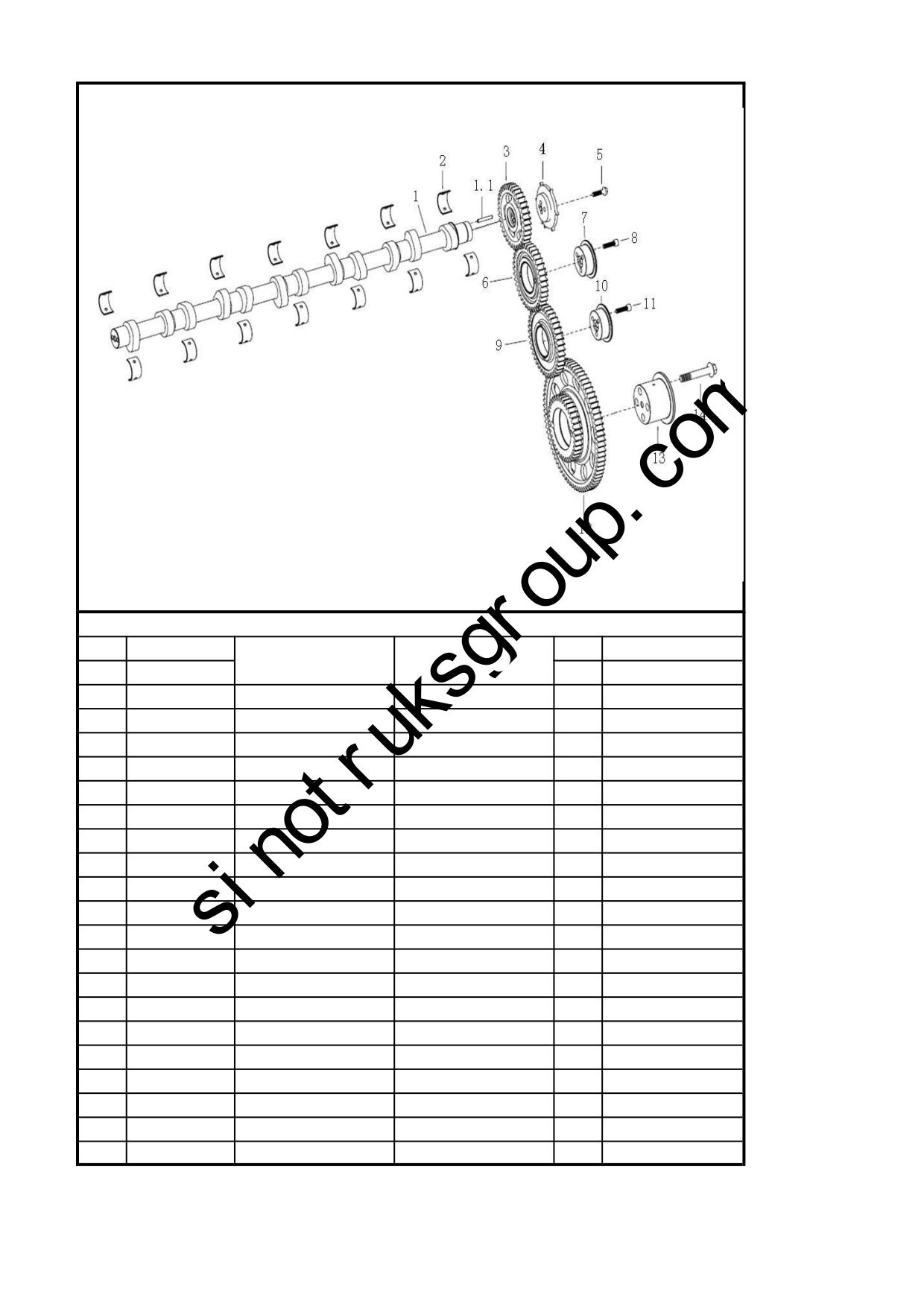

2.1.15 凸轮轴/不带后取力/Camshaft without Rear PTO
2.1.15 凸轮轴/不带后取力/Camshaft without Rear PTO
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200-04400-6050
凸轮轴总成
Camshaft assembly
1
1.1
MQ6-22022-0912
圆柱销
Dowel pin
1
2
200V04410-0177
凸轮轴轴瓦
Bearing shell
14
3
200-04501-0191
凸轮轴齿轮
Camshaft gear
1
4
200V04501-0190
凸轮轴脉冲盘
Pulse wheel
1
5
MQ6-03216-8306
六角法兰面螺栓
Bolt
3
6
200-04505-5094
气缸盖中间齿轮总成
Intermediate gear
1
7
200V04506-0077
小中间齿轮轴
Intermediate gear shaft
1
8
MQ6-02191-0410
内六角圆柱头螺钉
Cylinder screw
3
9
200-04505-5093
曲轴箱中间齿轮总成
crankcase
1
10
200V04506-0077
小中间齿轮轴
Intermediate gear shaft
1
11
MQ6-02191-0410
内六角圆柱头螺钉
Cylinder screw
3
12
200-04505-5133
中间齿轮总成
Gear assembly
1
13
200V04506-0078
大中间齿轮轴
Gear shaft
1
14
MQ6-03216-8615
六角法兰面螺栓
Bolt
4

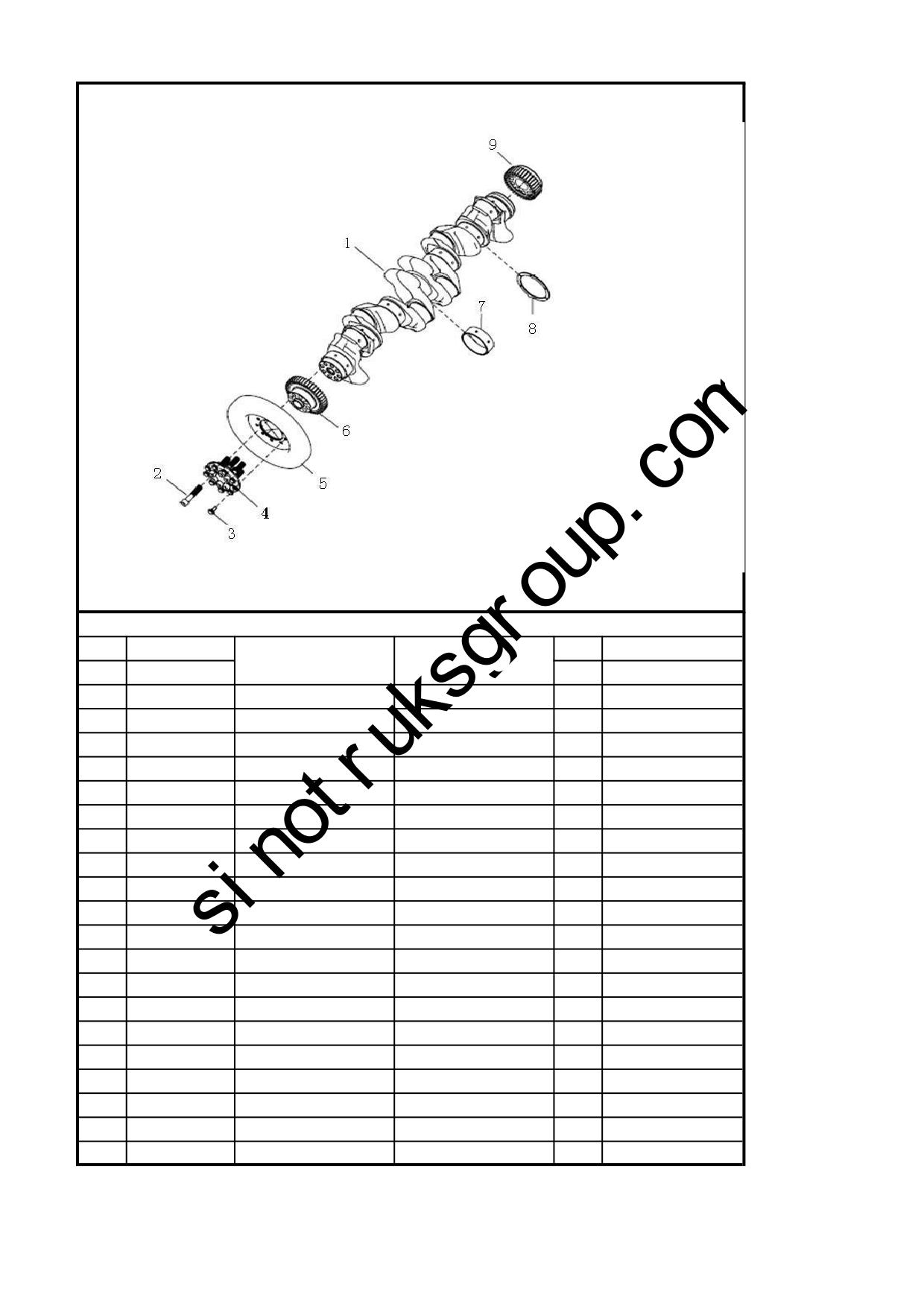

2.1.16 曲轴/Crankshaft
2.1.16 曲轴/Crankshaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201-02101-0671
曲轴
Crankshaft
1
2
MQ6-02099-0418
内六角圆柱头螺钉
Cylinder screw
8
3
MQ6-03215-8405
六角法兰面螺栓
Bolt
9
4
200V02602-0109
减振器轮毂
Shock absorber hub
1
5
201V02201-0171
减振器
Shock absorber
1
6
200-02115-0278
曲轴前齿轮
Front gear
1
7
201V01113-6082
主轴瓦
Main bearing shell
7
7.1
201V01113-0113
主轴瓦上瓦
Main bearing shell(upper)
1
7.2
200V01113-0115
主轴瓦下瓦
Main bearing shell(lower)
1
8
201V01114-5501
止推片付
Thrust plate subassembly
2
8.1
200V01114-0230
止推片下片
Thrust plate (Lower)
1
8.2
200V01114-0231
止推片上片
Thrust plate (Upper)
1
9
200-02115-6094
曲轴后齿轮(用于售后)
Rear gear of crankshaft
1
10
200-02115-0256
曲轴后齿轮
Rear gear of crankshaft
1
11
MQ4-10160-9202
平面密封
Gasket
1
12
MQ6-22220-1222
销
Pin
1

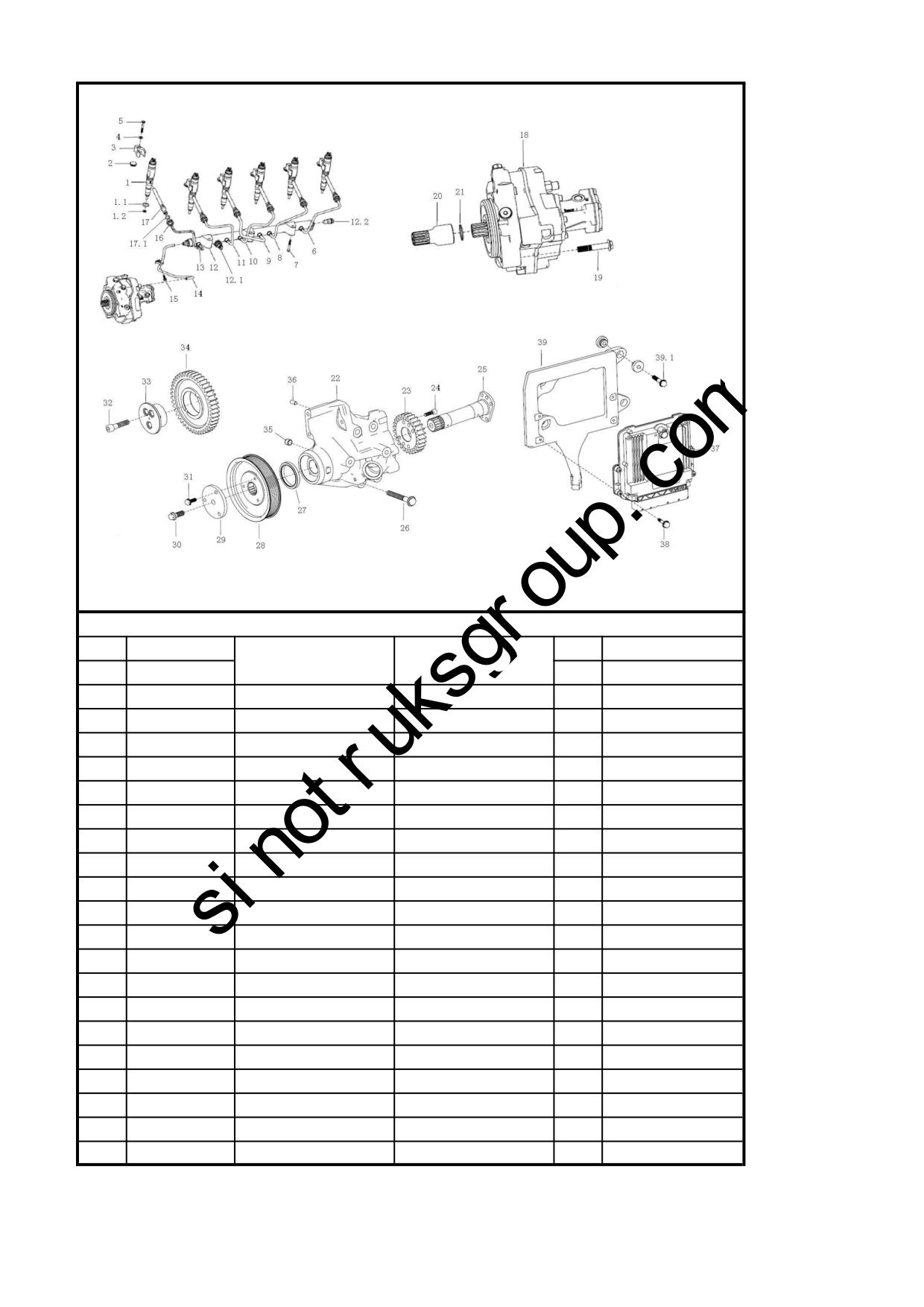

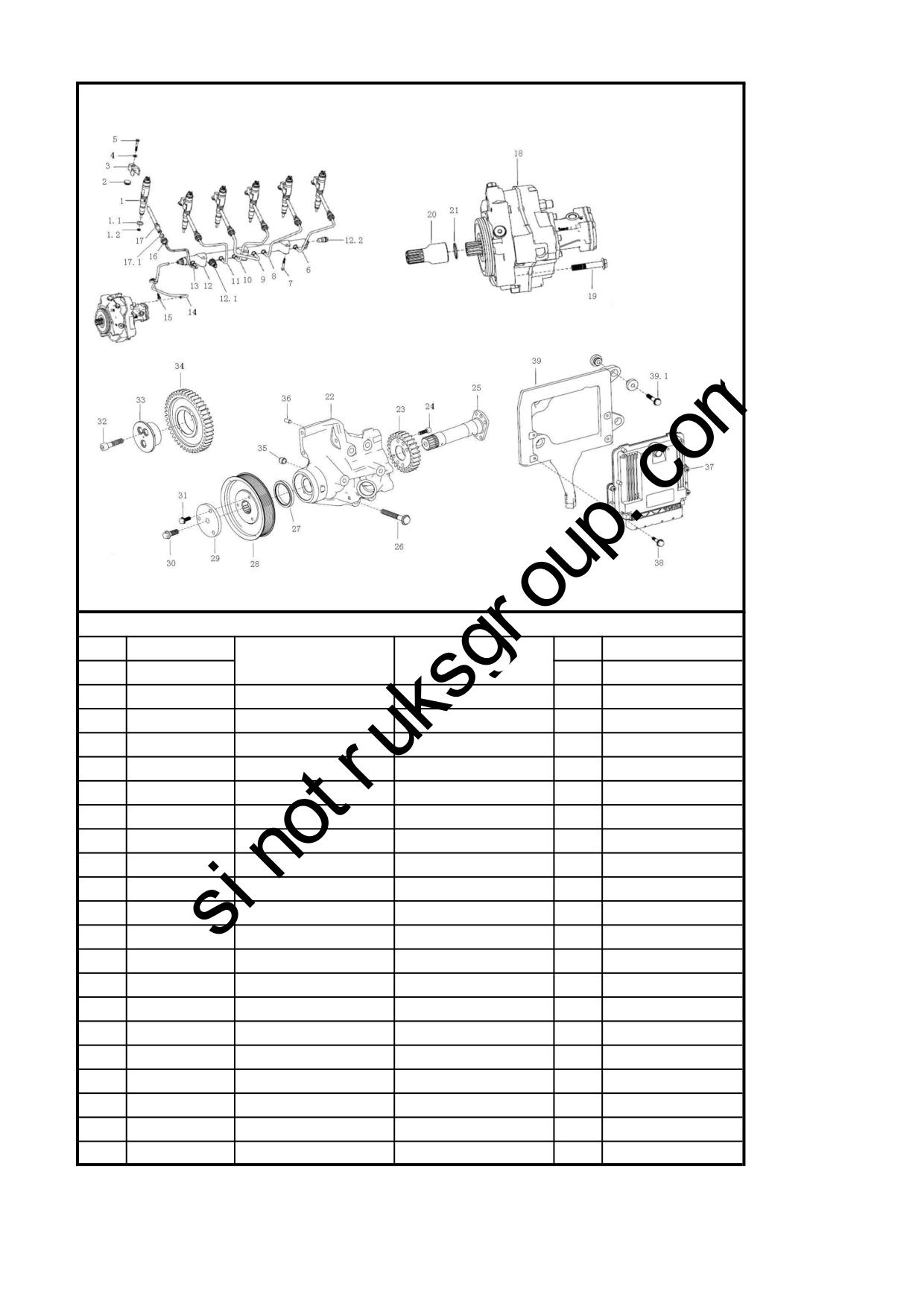

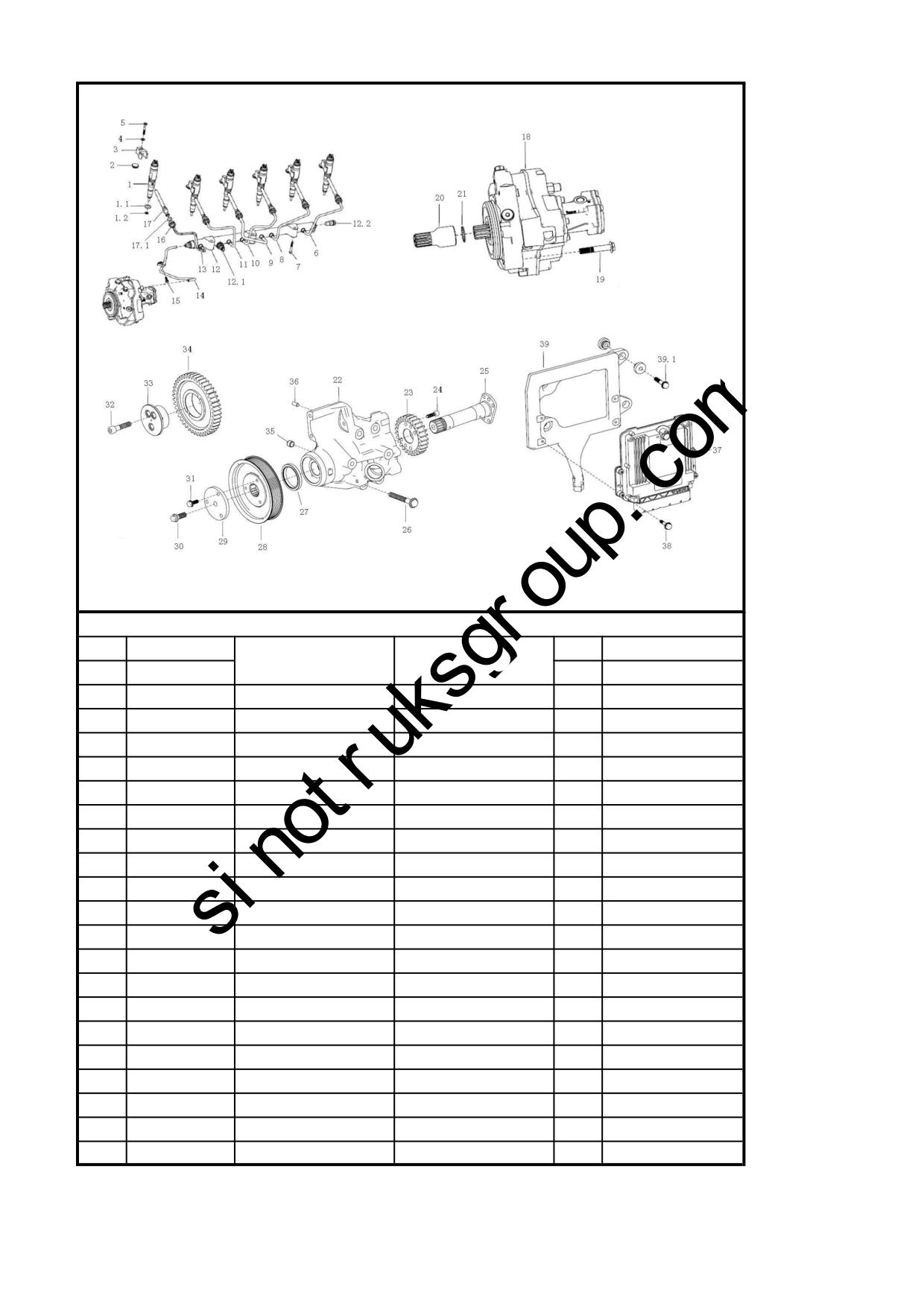

2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V10100-6126
喷油器
Fuel injector nozzle
6
1.1
200V96501-0502
O型圈
O-ring
6
1.2
200V98701-0139
喷油器密封垫圈
Sealing washer
6
2
200V90720-0214
止推块
Thrust plate
6
3
200V10104-0065
喷油器压板
Plate
6
4
MQ6-15140-2102
球面垫圈
Ball washer
6
5
MQ6-03216-8310
六角法兰面螺栓
Bolt
6
6
201V10304-0323
高压油管 8*3.5 6缸
High-pressure line 6
1
7
MQ6-03216-8310
六角法兰面螺栓
Bolt
3
8
201V10304-0322
高压油管 8*3.5 5缸
High-pressure line 5
1
9
201V10304-0321
高压油管 8*3.5 4缸
High-pressure line 4
1
10
201V10304-0320
高压油管 8*3.5 3缸
High-pressure line 3
1
11
201V10304-0319
高压油管 8*3.5 2缸
High-pressure line 2
1
12
200V10311-6082
轨 带限压阀及集成节流阀
Common rail
1
12.1
200V27421-0229
轨压传感器
Pressure sensor of rail
1
12.2
200V10304-0291
限压阀
Pressure limiter valve
1
13
201V10304-0318
高压油管 8*3.5 1缸
High-pressure line 1
1
14
201V10301-6189
高压油管 泵-轨
High-pressure line
1
15
MQ6-03216-8303
六角法兰面螺栓
Bolt
1
16
200-10303-0999
压紧螺母
Nut
6
2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
17
200-10301-6161
喷油器进油接管
Fuel inlet pipe
6
17.1
200V96501-0532
O型圈
O-ring
1
18
200V11103-7792
高压油泵
High-pressure fuel pump
1
19
MQ6-03216-8411
六角法兰面螺栓
Bolt
3
20
200V11310-0007
传动轴套
Drive sleeve
1
21
MQ6-29029-0199
孔用弹性挡圈
Circlip
1
22
200-38507-5020
高压油泵驱动壳体
Housing of injector pump
1
23
200-11301-0258
高压油泵驱动齿轮
pump
1
24
MQ6-02191-0409
内六角圆柱头螺钉
Cylinder screw
6
25
200V38516-5006
传动轴
Drive shaft
1
26
MQ6-03216-8516
六角法兰面螺栓
Bolt
4
27
201V96501-0573
油封
Oil seal
1
28
200V95820-0090
皮带轮
Pulley
1
29
200V90710-0450
传动轴垫片
Washer
1
30
MQ6-03216-8506
六角法兰面螺栓
Bolt
1
31
MQ6-03216-8304
六角法兰面螺栓
Bolt
3
32
MQ6-02191-0614
内六角圆柱头螺钉
Cylinder screw
3
33
200V11302-0053
前端中间齿轮轴
Intermediate gear shaft
1
34
200-11306-5007
前端中间齿轮
Front intermediate gear
1
35
200V91701-0894
定位轴套
Fixed sleeve
1
2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
2.1.17 高压共轨系统 EDC17/High-pressure Common Rail System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
36
MQ6-22022-3061
圆柱销
Cylinder pin
1
37
202V25803-7915
EDC-控制单元
ECU
1
38
MQ6-03216-8206
六角法兰面螺栓
Bolt
4
39
202V11640-6014
ECU支架总成
ECU bracket assembly
1
39.1
MQ6-02829-0025
六角法兰面螺栓
Bolt
4

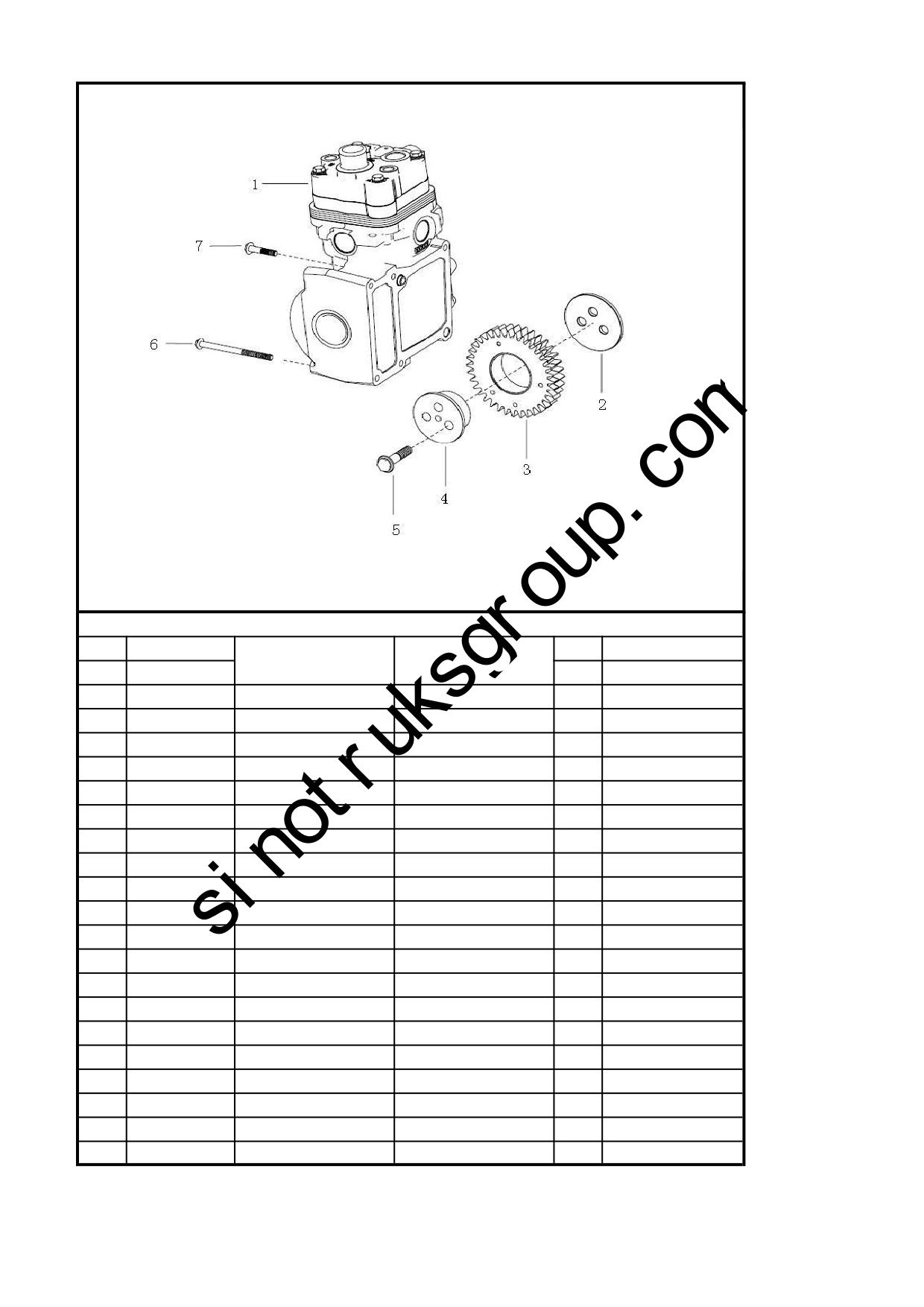

2.1.18 单缸空压机 360cm3，可带一个助力转向泵/1-cylinder air compressor
2.1.18 单缸空压机 360cm3，可带一个助力转向泵/1-cylinder air compressor
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V54100-7121
单缸空压机
1-cylinder air compressor
1
2
200V90720-0208
空压机中间齿轮轴止推片
Thrust washer
1
3
200-54210-6042
空压机中间齿轮总成
Intermediate gear
1
4
200V54210-0172
空压机中间齿轮轴
Gear shaft
1
5
MQ6-03216-8511
六角法兰面螺栓
Hex bolt
3
6
MQ6-03216-8318
六角法兰面螺栓
Hex bolt
4
7
MQ6-03216-8308
六角法兰面螺栓
Hex bolt
2
2.1.19 飞轮壳/Flywheel Housing
2.1.19 飞轮壳/Flywheel Housing
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201-01401-0327
铸铁飞轮壳
Flywheel housing
1
2
200V96002-0004
堵盖
Cover
1
3
201V96601-0382
垫片
Washer
1
4
201V98112-0119
观察孔盖
Cover
1
5
MQ6-03216-8303
六角法兰面螺栓
Bolt
2
6
201V01510-0283
曲轴后油封
Rear oil seal
1
7
MQ6-03216-8406
六角法兰面螺栓
Bolt
9
8
MQ6-03216-8701
六角法兰面螺栓
Bolt
4
9
MQ6-03216-8408
六角法兰面螺栓
Bolt
4
10
MQ4-10394-9272
密封胶
Sealant
1

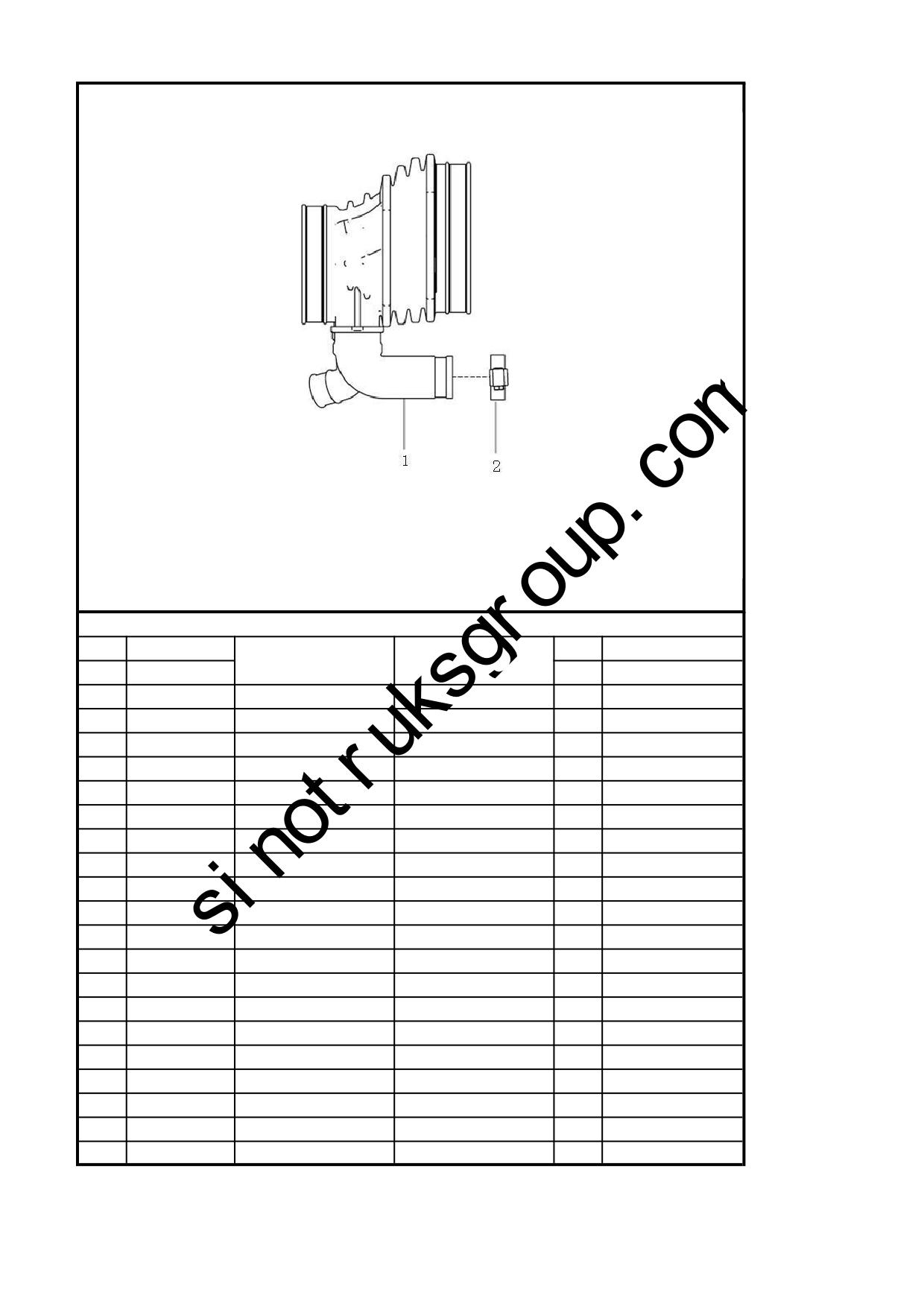

2.1.20 进气管接头/Inlet Pipe Joint
2.1.20 进气管接头/Inlet Pipe Joint
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V09402-0189
进气接管（压气机入口）
Inlet pipe tie-in
1
2
190003989315
软管卡箍
Hose clamp
1

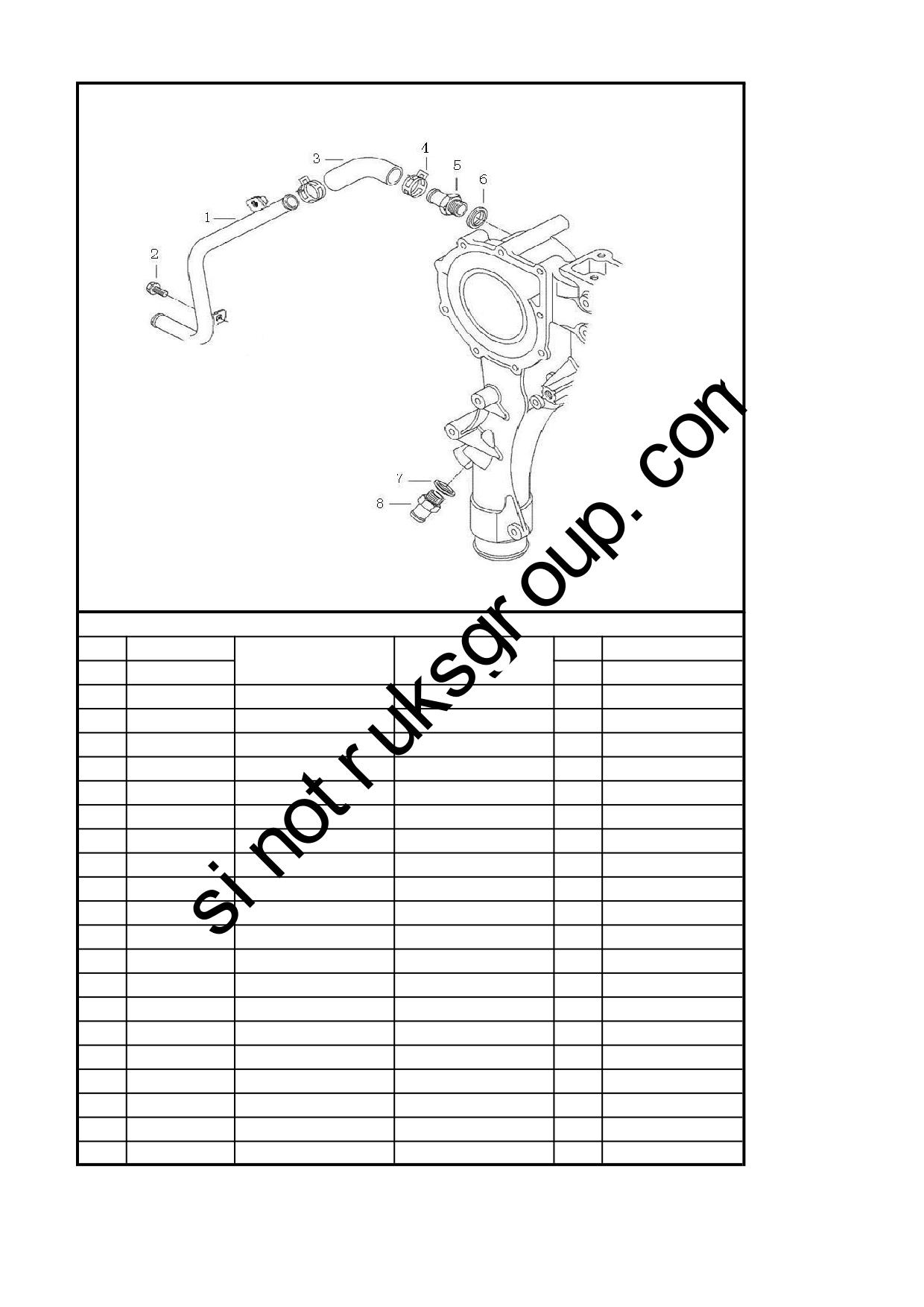

2.1.21 驾驶室加热连接管件/Connecting Pipe for Warm air
2.1.21 驾驶室加热连接管件/Connecting Pipe for Warm air
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V06303-5534
暖风进水管
Cooling pipe
1
2
MQ6-03216-8304
六角法兰面螺栓
Bolt
1
3
810W96305-0200
成型软管
Hose
1
4
MQ6-67420-1226
弹性钢带卡箍
Spring clamp
2
5
200V98131-0049
软管接头
Hose coupler
1
6
MQ6-56631-0110
复合密封垫圈
Washer
1
7
MQ6-56631-0110
复合密封垫圈
Washer
2
8
202V98131-0001
环形接头
joint
1
9
202V98131-0002
空心螺栓
Hollow bolt
1

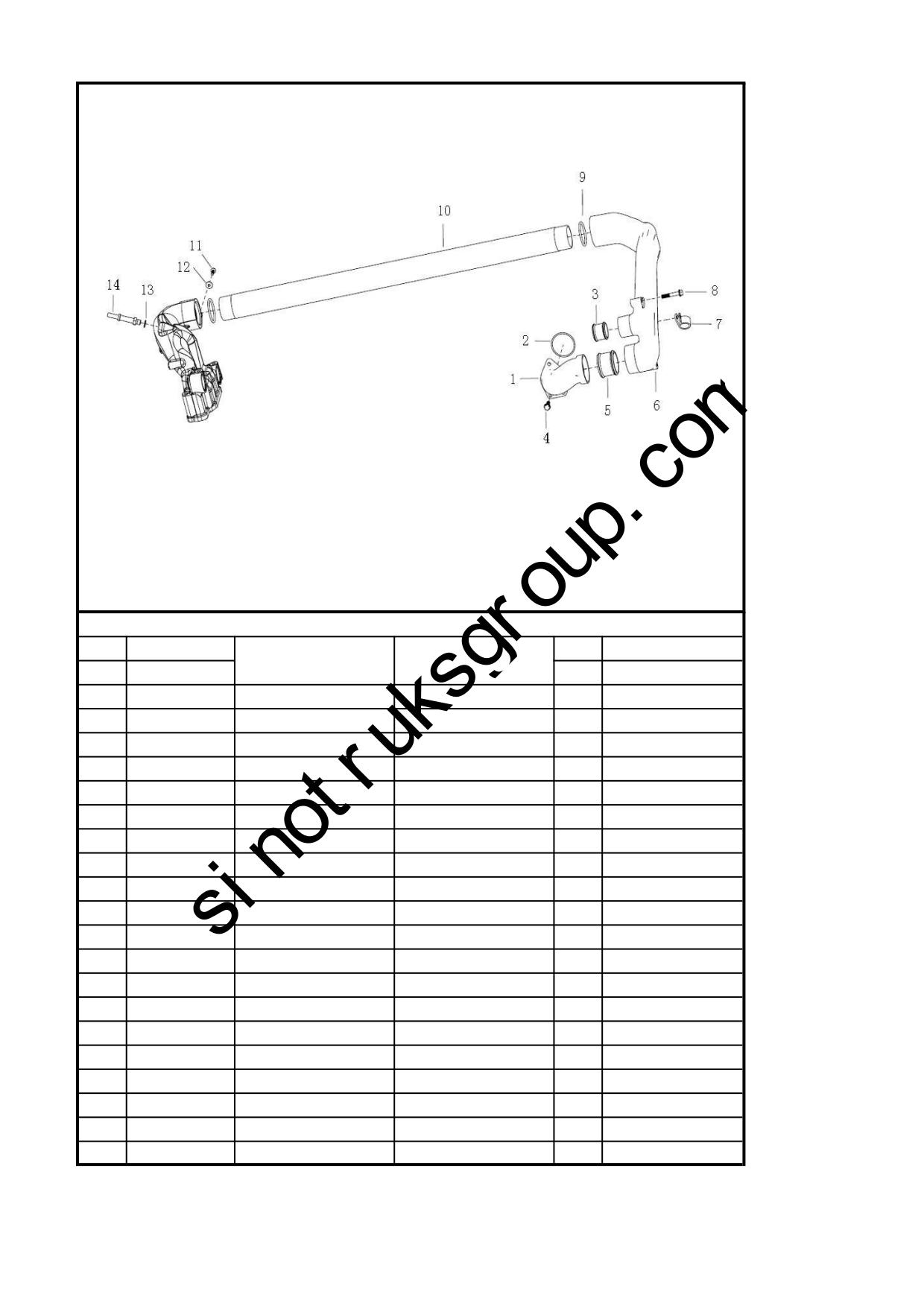

2.1.22 冷却液管/Cooling Pipe
2.1.22 冷却液管/Cooling Pipe
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V06302-0657
冷却液弯管
Coolant elbow
1
2
MQ6-56936-2423
O型圈
O-ring
1
3
200V98182-0050
插接管
Extension tube
1
4
MQ6-03216-8305
六角法兰面螺栓
Bolt
3
5
200V98182-0026
插接管
Extension tube
1
6
201V06302-0759
冷却液弯管
Coolant elbow
1
7
810W97401-0682
管夹
Clip
1
8
MQ6-03216-8310
六角法兰面螺栓
Bolt
3
9
MQ6-56939-0079
O型圈
O-ring
1
10
200-98182-0089
水管
Tube
1
11
MQ6-03216-8204
六角法兰面螺栓
Bolt
1
12
MQ6-15193-0307
大垫圈
Washer
1
13
MQ6-56631-0105
复合密封垫圈
Sealing washer
1
14
200V98131-0223
软管接头
Nozzle
1
15
202V06330-2043
节温器壳放气管堵盖
Cover
1
2.1.23 机油尺（发动机倾斜3度）/Oil level Gauge
2.1.23 机油尺（发动机倾斜3度）/Oil level Gauge
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V05805-5794
机油尺
Oil dipstick
1
2
200V01810-0043
加油接管
Oil filler pipe
1
3
MQ6-67399-0005
固定夹
Fastening clamp
1
4
MQ6-15013-0411
垫圈
Washer
1
5
MQ6-03216-8303
六角法兰面螺栓
Bolt
1
6
200V97401-0552
双路管夹
Clip
1
7
202V05806-5198
机油尺管
Oil dipstick pipe
1
8
202V98181-0004
过渡接头
Nozzle
1
9
MQ6-56631-0106
复合密封垫圈
Sealing washer
1
10
MQ6-08042-0206
螺塞
Plug screw
1
11
MQ6-56631-0121
复合密封垫圈
Washer
1
12
VG2600010447
单管夹子
Clip
1
13
VG2600010446
机油标尺的橡胶软管
Hose
1

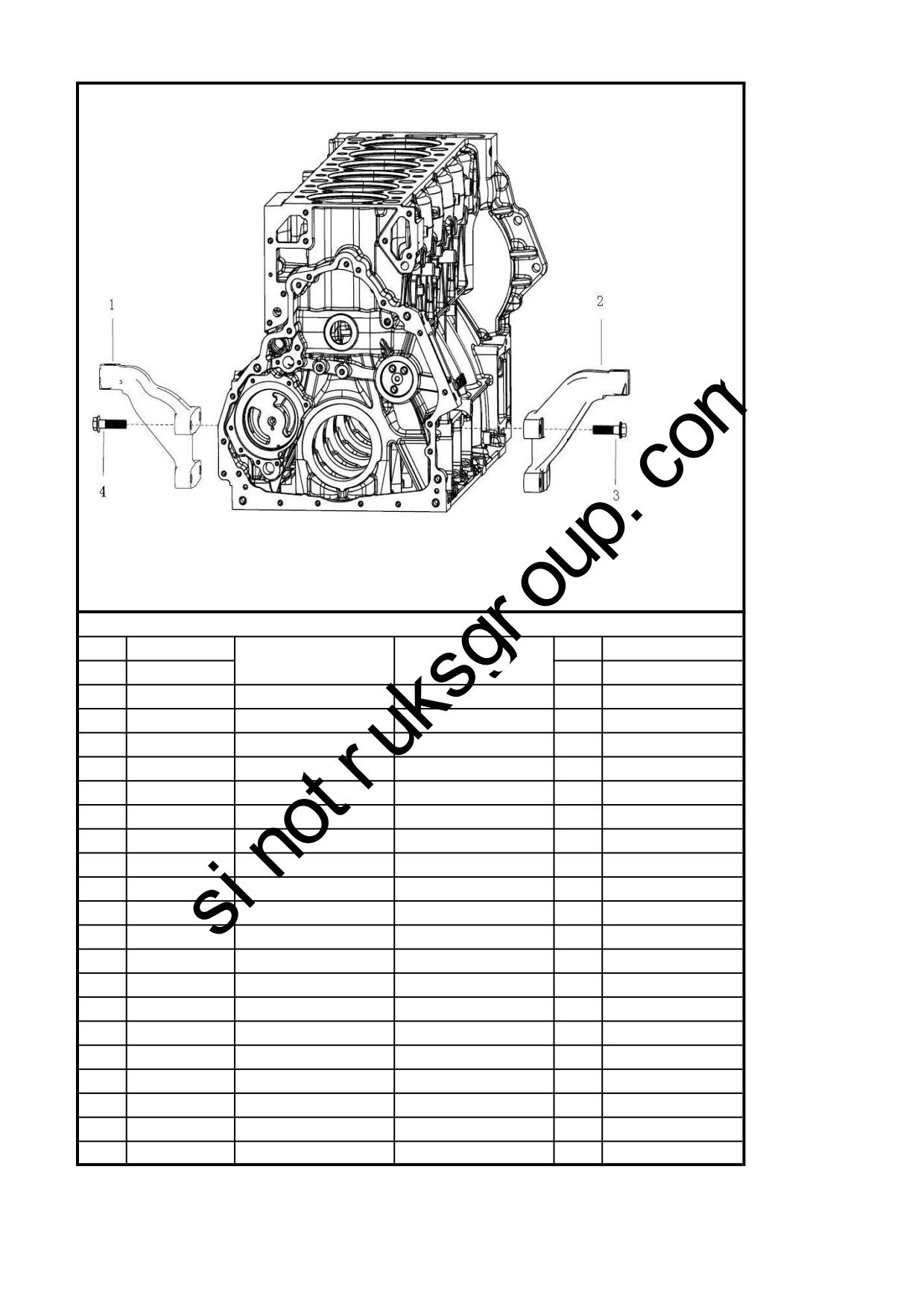

2.1.24 发动机支撑（倾斜3度）/Engine Bracket
2.1.24 发动机支撑（倾斜3度）/Engine Bracket
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V41501-0119
发动机前左支架
Front-left bracket
1
2
200V41501-0118
发动机前右支架
Front-right bracket
1
3
MQ6-02812-4615
六角头螺栓
Bolt
4
4
MQ6-02812-4615
六角头螺栓
Bolt
4

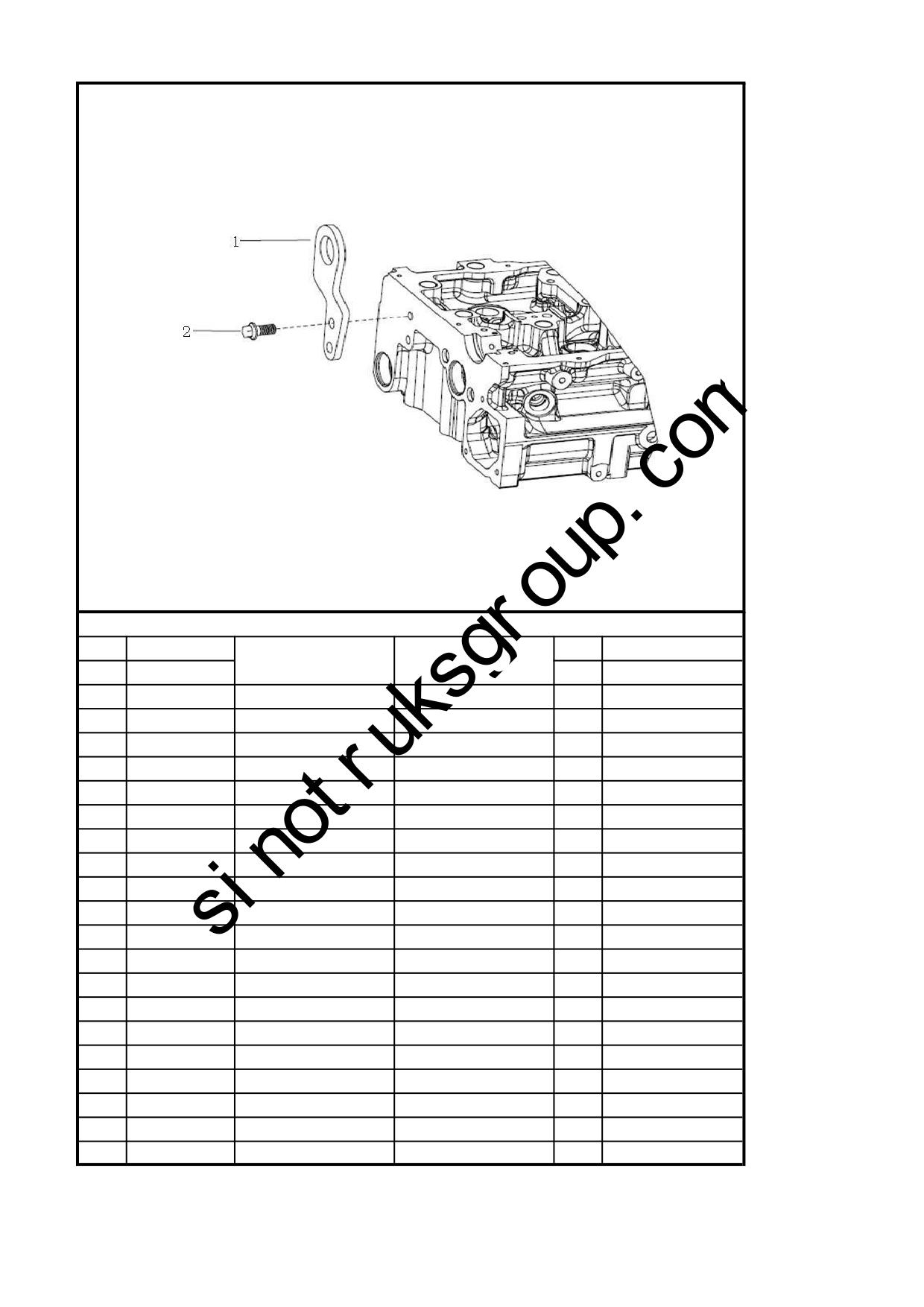

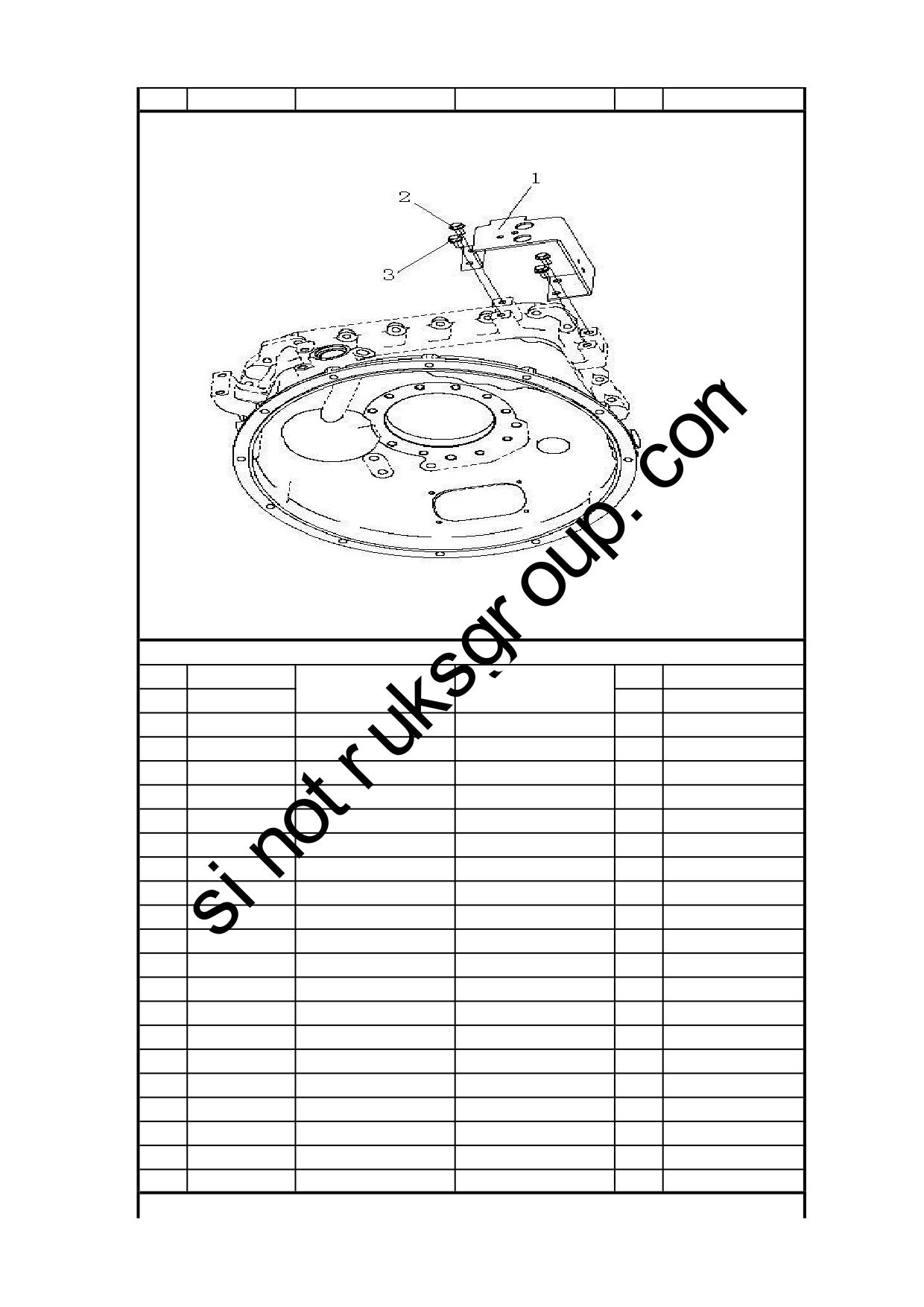

2.1.25 发动机吊耳(铸铁飞轮壳)/Engine Flying Ring
2.1.25 发动机吊耳(铸铁飞轮壳)/Engine Flying Ring
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V19202-0197
前吊环
Front flying ring
1
2
MQ6-03216-8505
六角法兰面螺栓
Bolt
2

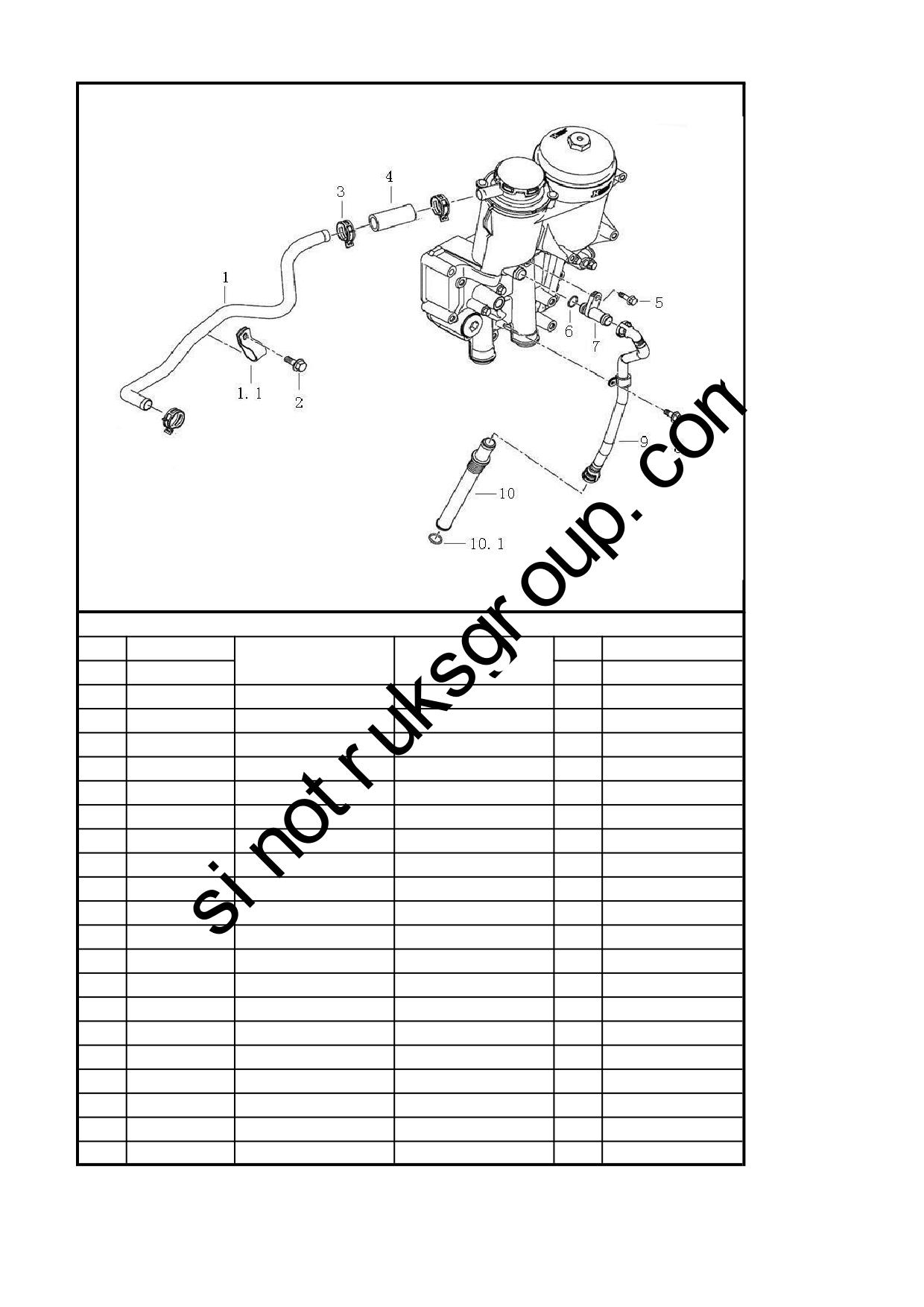

2.1.26 开式曲轴箱通风（OCV）/Open Crankcase Ventilation
2.1.26 开式曲轴箱通风（OCV）/Open Crankcase Ventilation
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V01802-5675
油气分离器出气管总成
Bleeder line
1
1.1
201V97401-0458
管夹
Clip
1
2
MQ6-03216-8605
六角法兰面螺栓
Bolt
1
3
MQ6-67420-1229
弹性钢带卡箍
Spring clamp
2
4
200V96330-0346
连接软管
Hose
1
5
MQ6-03216-8206
六角法兰面螺栓
Bolt
1
6
MQ6-56936-0893
O型圈
O-ring
1
7
200V98130-0549
油气分离器回油管过渡接
Reducer union
1
8
MQ6-03216-8203
六角法兰面螺栓
Bolt
1
9
200V01802-5573
油气分离器回油管
Bleeder line
1
10
200V05701-0374
油气分离器回油管接管
Oil return pipe
1
10.1
MQ6-56936-1300
O型圈
O-ring
1
2.1.27 冷却液出水（T7专用）/Cooling Water Outlet Pipe
2.1.27 冷却液出水（T7专用）/Cooling Water Outlet Pipe
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201V06302-0643
节温器出水管
Outlet pipe of thermostat
1
2
MQ6-03216-8314
六角法兰面螺栓
Bolt
1
3
MQ6-03216-8320
六角法兰面螺栓
Bolt
2

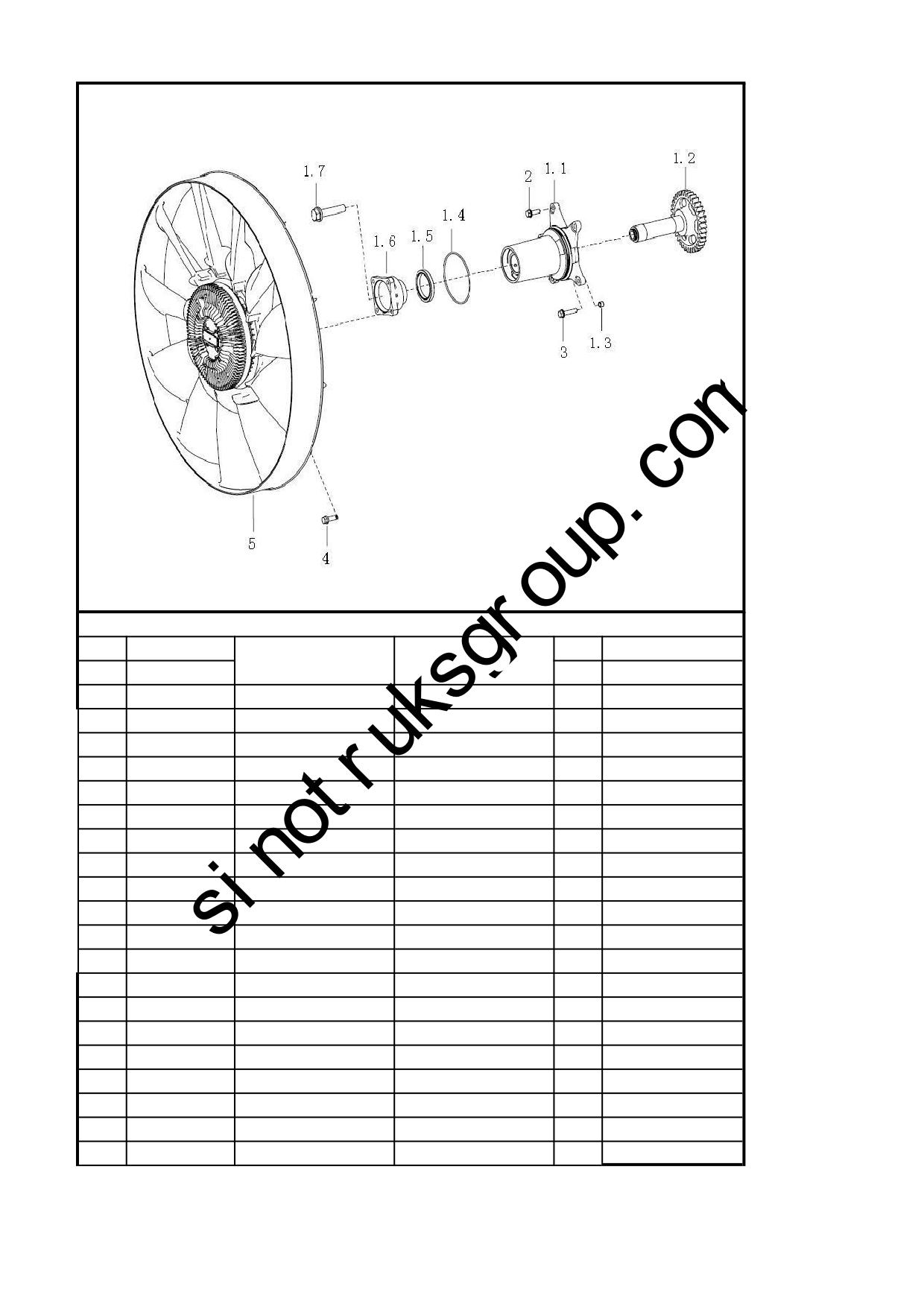

2.1.28 硅油风扇（D750）/速比1.25/Fan
2.1.28 硅油风扇（D750）/速比1.25/Fan
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
201-06600-6117
风扇托架总成
Fan support assembly
1
1.1
200V06609-5012
风扇托架壳体组件
Fan support
1
1.2
200-06603-5005
风扇托架轴组件
The assembly of fan support shaft
1
1.3
200V91701-0904
定位轴套
Sleeve
2
1.4
MQ6-56939-0068
O型圈
Toric Seal
1
1.5
201V96501-0573
油封
Oil Seal
1
1.6
200V06604-0088
风扇轮毂
Fan Wheel Hub
1
1.7
200V90001-0261
六角头螺栓
Hex Bolt
1
2
MQ6-03216-8305
六角法兰面螺栓
Hex Bolt
4
3
MQ6-03216-8308
六角法兰面螺栓
Hex Bolt
1
4
MQ6-02202-4203
六角头带肩螺栓
Hex Collar Bolt
4
5
202V06600-7050
硅油风扇
Fan
1

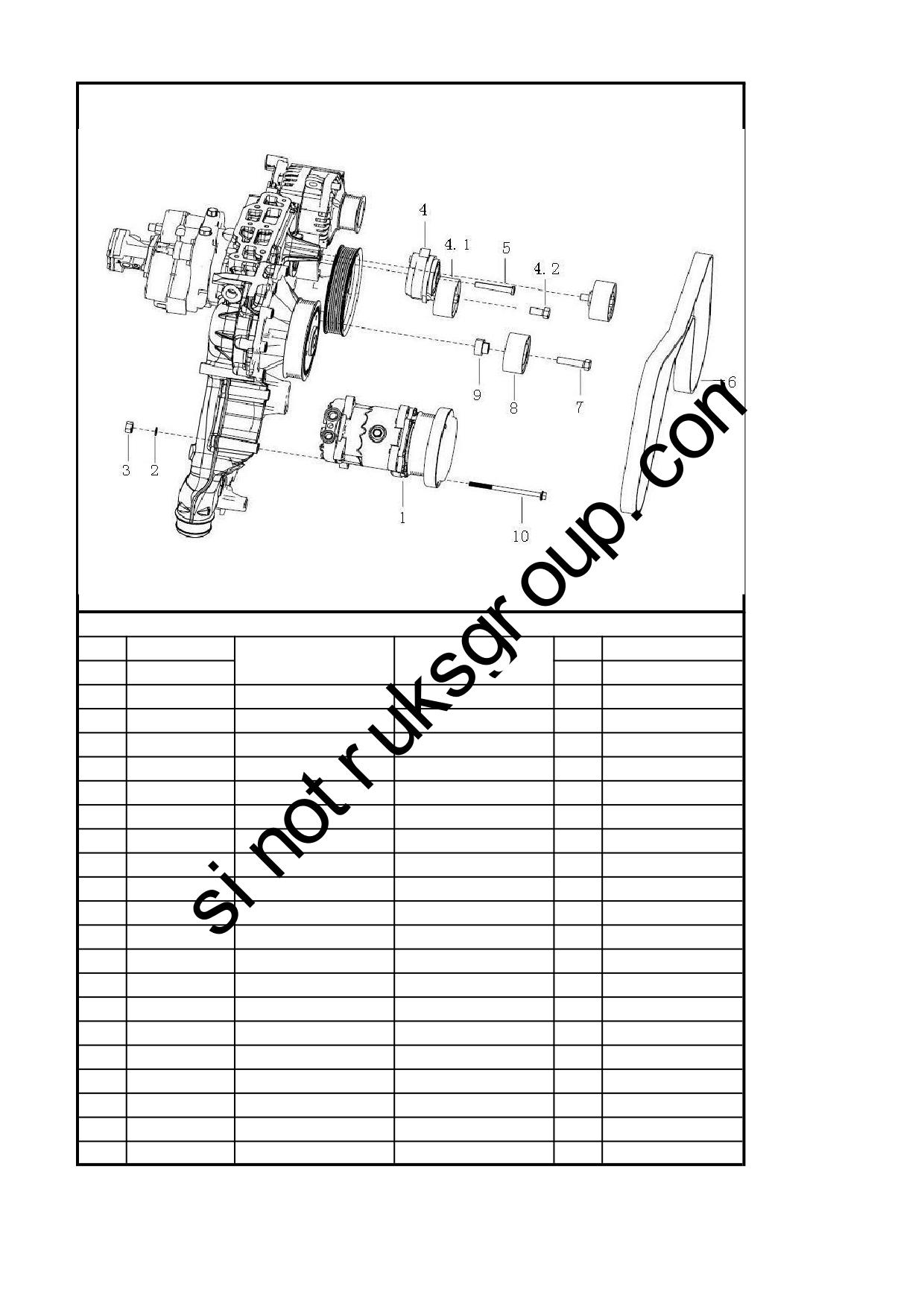

2.1.29 制冷压缩机（不含FCKW）/Refrigeration Compressor
2.1.29 制冷压缩机（不含FCKW）/Refrigeration Compressor
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V77970-7028
制冷压缩机
Refrigeration compressor
1
2
MQ6-15013-0412
垫圈
Washer
2
3
MQ6-11065-2115
螺母
Nut
2
4
201V95800-7477
自动张紧轮
Tensioner
1
4.1
201V95800-6099
惰轮
Idle gear
1
4.2
201V90020-0439
六角头带肩螺栓
Bolt
1
5
200V90040-0007
埋头螺钉
Screw
1
6
200V96820-0345
多楔带
Poly V-belt
1
7
200V90020-0436
六角头带肩螺栓
Bolt
2
8
201V95800-6099
惰轮
Idle gear
2
9
200V91701-0892
间隔轴套
Spacing bush
2
10
VG1246060066
内六角圆柱头螺栓
Cylinder bolt
2

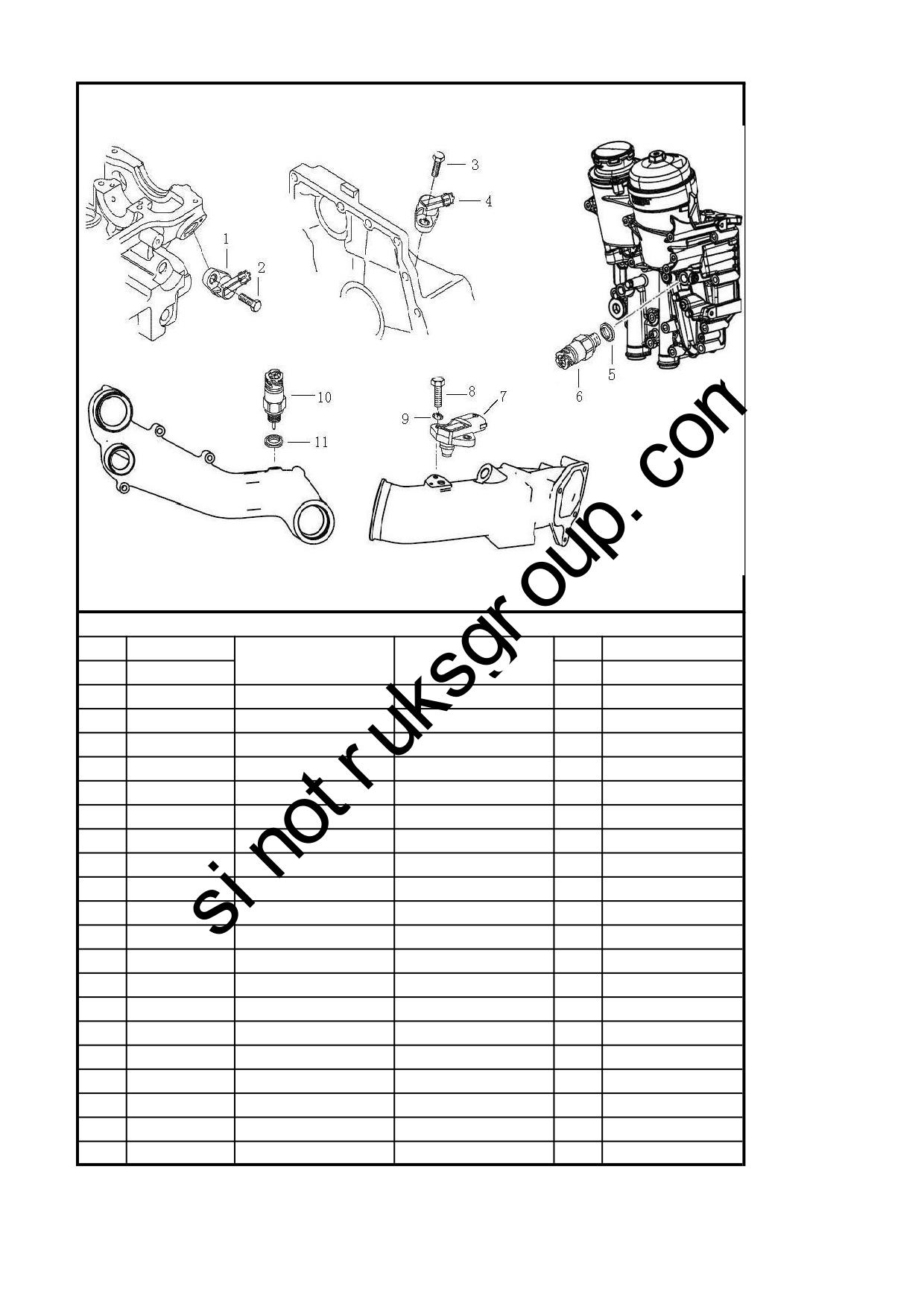

2.1.30 发动机监控 /Engine Monitoring
2.1.30 发动机监控 /Engine Monitoring
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V27120-7038
转速传感器
Revolution sensor
1
2
MQ6-03216-8202
六角法兰面螺栓
Bolt
1
3
MQ6-03216-8203
六角法兰面螺栓
Bolt
1
4
200V27120-7038
转速传感器
Revolution sensor
1
5
MQ6-56631-0109
复合密封垫圈
Washer
1
6
VG1092090311
电子机油压力传感器
Oil pressure sensor
1
7
VG1557090012
温度压力传感器
Temp&pressure sensor
1
8
Q150B0414
六角头螺栓
Bolt
1
9
Q41804
波形弹性垫圈
Spring washer
1
10
201V27421-0190
水温传感器
Water temperature sensor
1
11
MQ6-56631-0105
复合密封垫圈
Washer
1

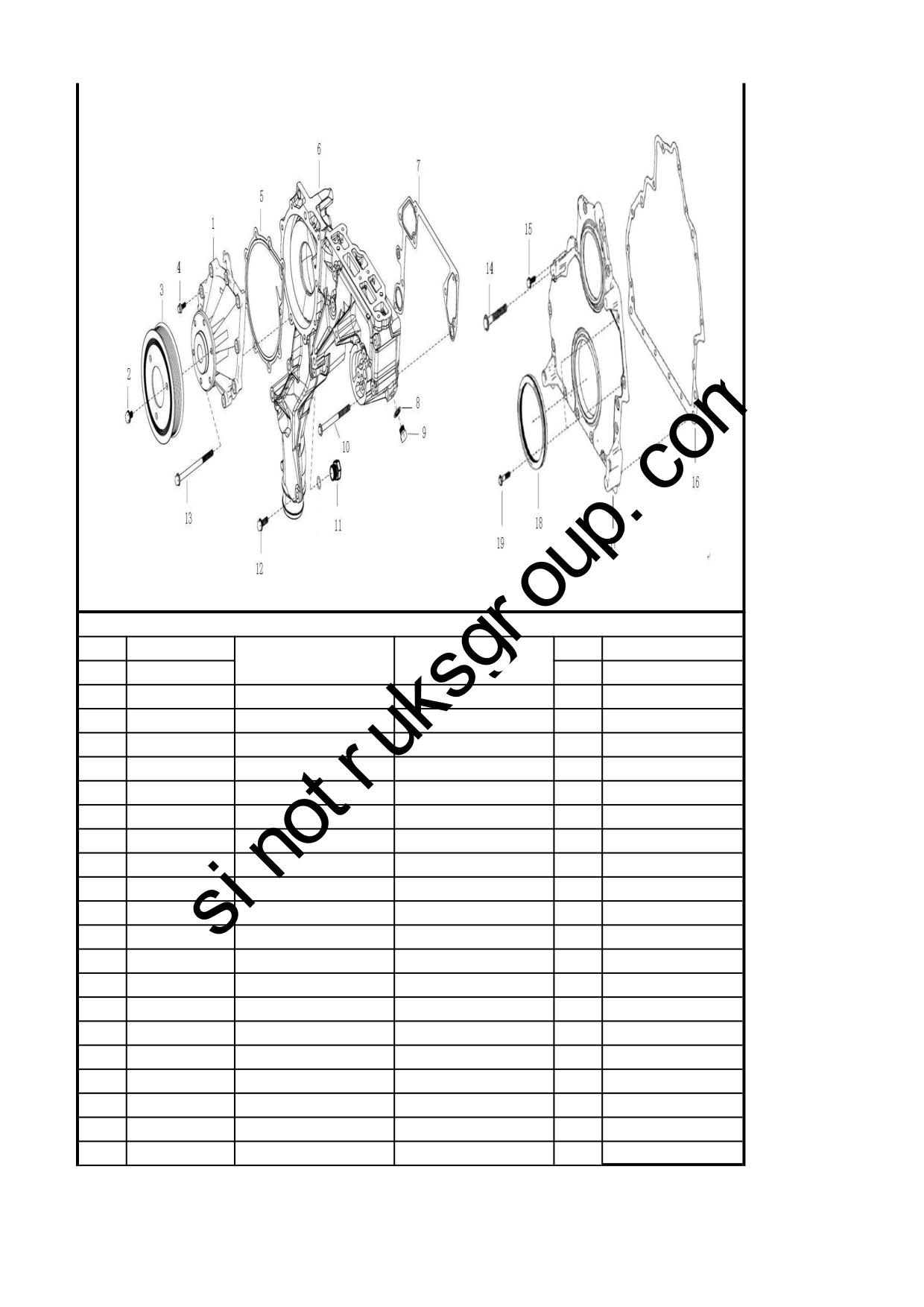

2.1.31 水泵(不带液力缓速器)/Water Pump
2.1.31 水泵(不带液力缓速器)/Water Pump
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
200V06500-6694
水泵
water pump
1
2
MQ6-03215-8302
六角法兰面螺栓
Hex Bolt
3
3
201V06503-0384
水泵皮带轮
Pulley
1
4
MQ6-03216-8308
六角法兰面螺栓
Hex Bolt
6
5
201V06901-0192
水泵密封垫
Gasket
1
6
200V06330-5041
分配壳
Distributor Case
1
7
201V06903-0061
分配壳密封垫
Gasket
1
8
MQ6-56631-0106
复合密封垫圈
Sealing Ring
1
9
MQ6-08049-0031
螺塞
Screw Plug
1
10
MQ6-03216-8317
六角法兰面螺栓
Hex Bolt
7
11
MQ6-08049-0032
螺塞
Plug
1
12
MQ6-03216-8305
六角法兰面螺栓
Hex Bolt
1
13
MQ6-03216-8320
六角法兰面螺栓
Hex Bolt
3
14
MQ6-03216-8514
六角法兰面螺栓
Hex Bolt
3
15
MQ6-03216-8305
六角法兰面螺栓
Hex Bolt
13
16
200V01905-0092
前端盖密封垫
Gasket
1
17
200V01501-5037
前盖板总成
Cover
1
18
200V01510-6008
曲轴前油封(用于售后)
Radial Shaft Seal
1
19
MQ6-03216-8308
六角法兰面螺栓
Hex Bolt
2
20
201V01510-0282
曲轴前油封
Radial Shaft Seal
1

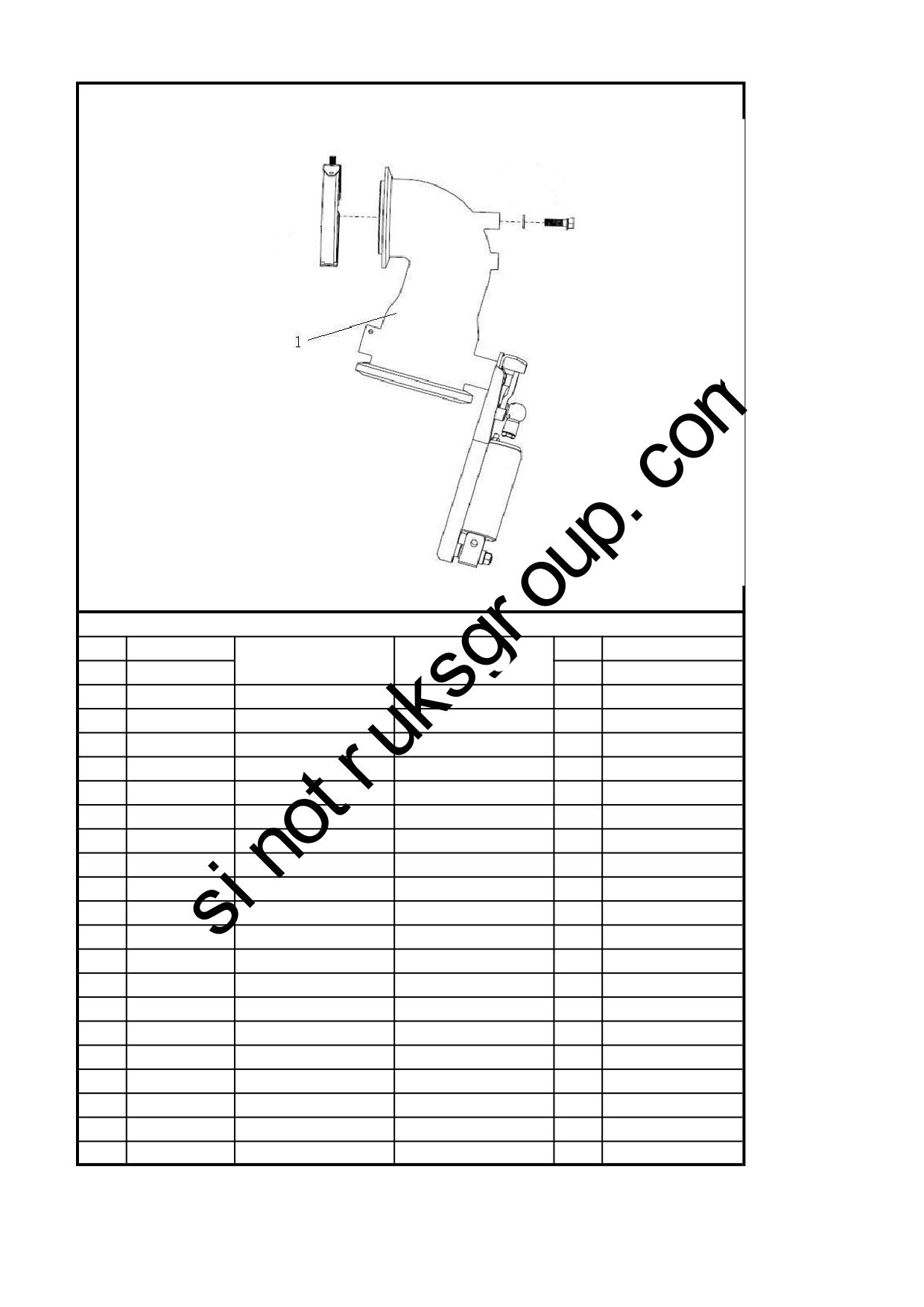

2.1.32 排气弯管（不可控EVB/T7专用）/Exhaust elbow
2.1.32 排气弯管（不可控EVB/T7专用）/Exhaust elbow
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V15201-6186
排气弯管-带制动蝶阀
Exhaust pipe with valve
1
2
MQ6-11229-0023
六角法兰面螺母
Bolt
6
3
202V15201-1185
排气蝶阀管堵盖
Cover
1
2.1.33 进气加热装置/Intake air heating device
2.1.33 进气加热装置/Intake air heating device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
202V08601-0199
进气电加热器总成
Inlet Heat Assembly
1
2
202V08901-0189
垫片
Shim
1
3
MQ6-03216-8204
六角法兰面螺栓
Hex Bolt
4

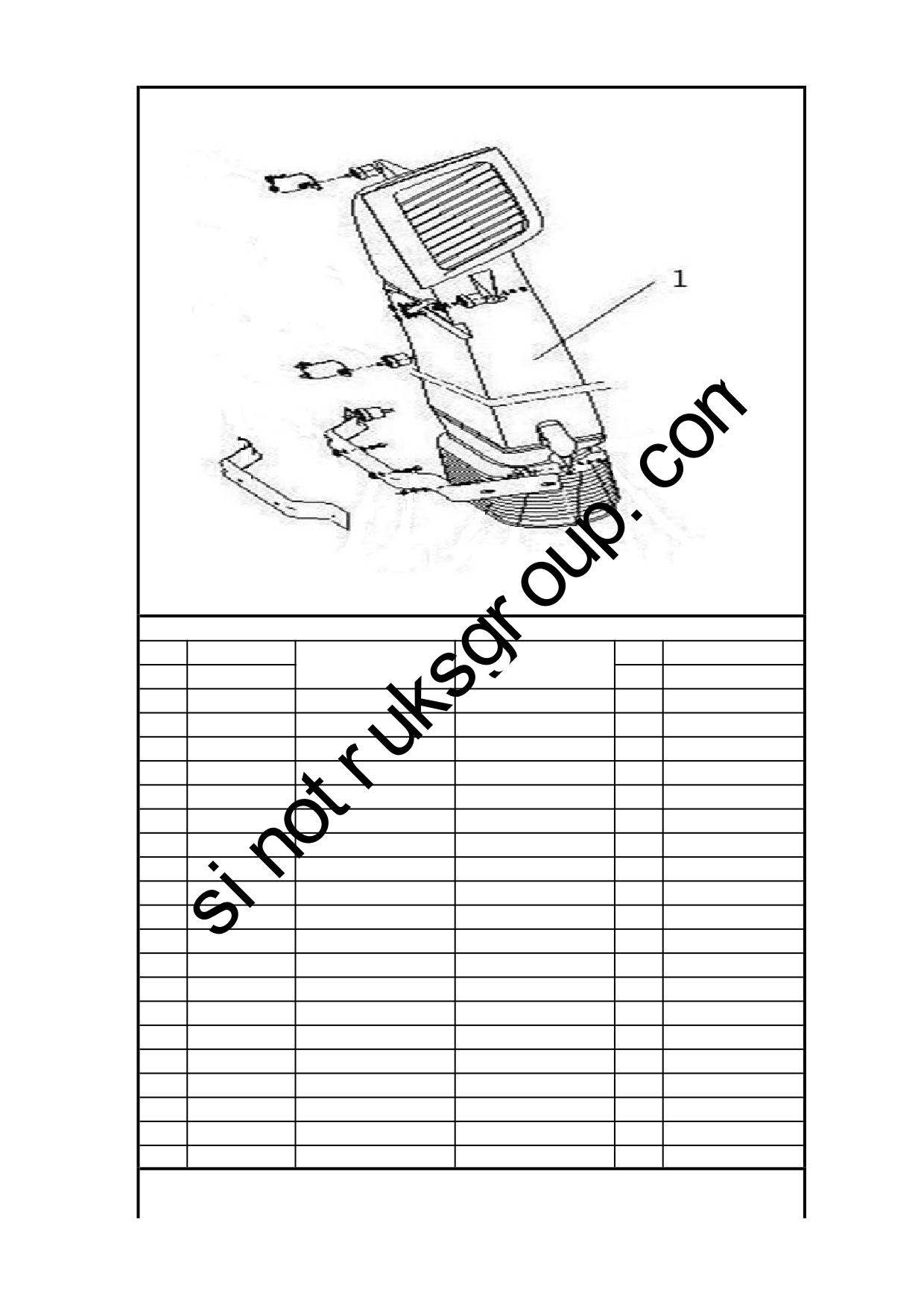

2.2.01 高地板高顶进气系统（CAB部分，带侧导流） /Air Intake System
2.2.01 高地板高顶进气系统（CAB部分，带侧导流） /Air Intake System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925190101
高地板高顶进气道总成
Air tube assembly
1
2
AZ9925190007
进气道支座
Bracket
2
3
WG9719190030
进气道小支架
Bracket
1
4
AZ9925190008
进气道支架
Bracket
1
5
Q1840816F31
六角法兰面螺栓
Hexagon bolts with flange
2
6
AZ1672870121
橡胶垫
Cushion
8
7
Q1840816F31
六角法兰面螺栓
Hexagon bolts with flange
8
8
WG9719190033
橡胶减震块
Rubber buffer
4
9
WG9925190011
橡胶减震支座
Base
1
10
Q32008F31
六角法兰面螺母
Hexagon nuts with flange
10
11
WG9925190002
波纹管
Hose
1
12
WG9925190054
进气卡箍
Clamp
1
2.2.02 长驾驶室进气系统（D2066/底盘部分）/Air Intake System
第 1 页

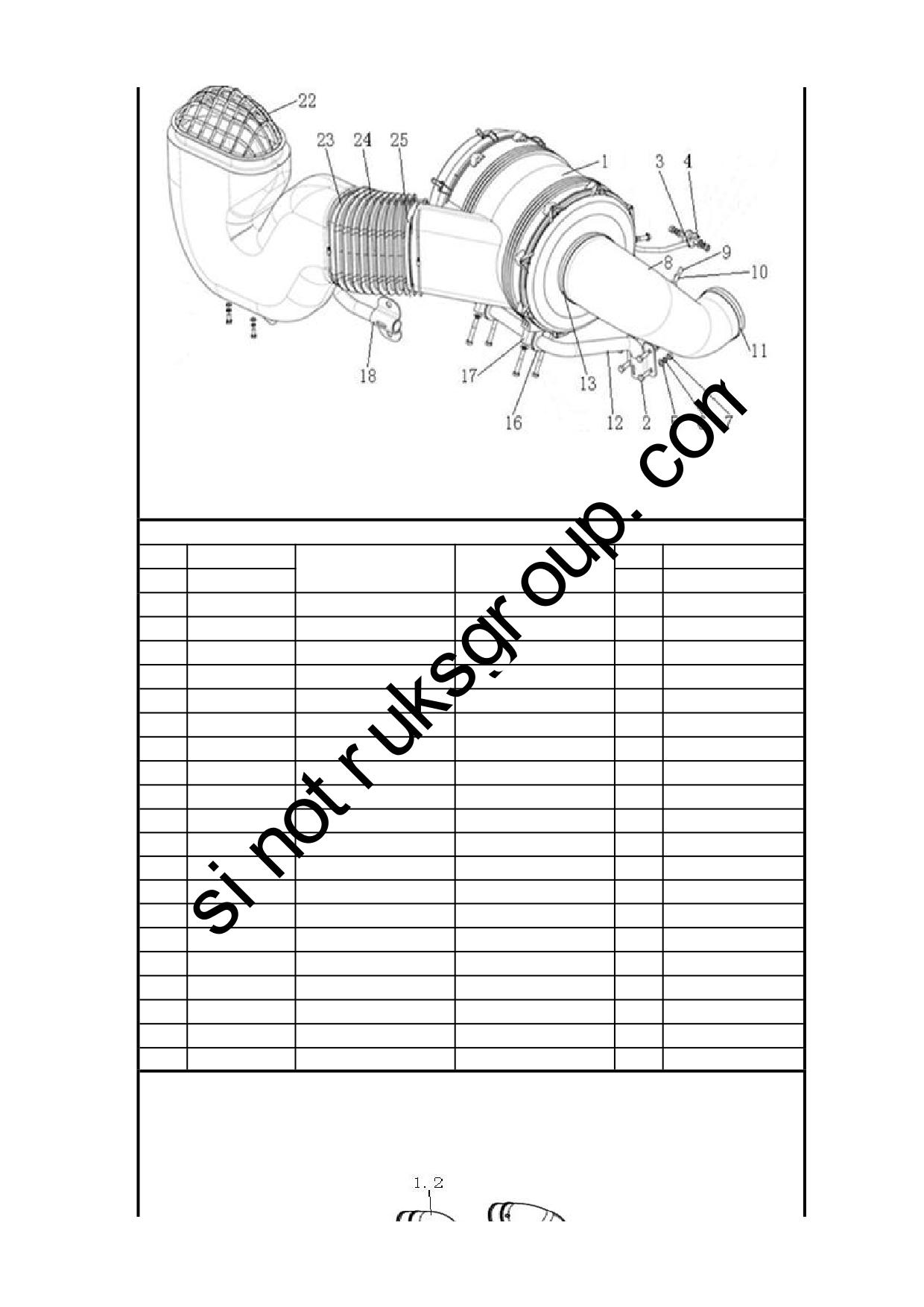

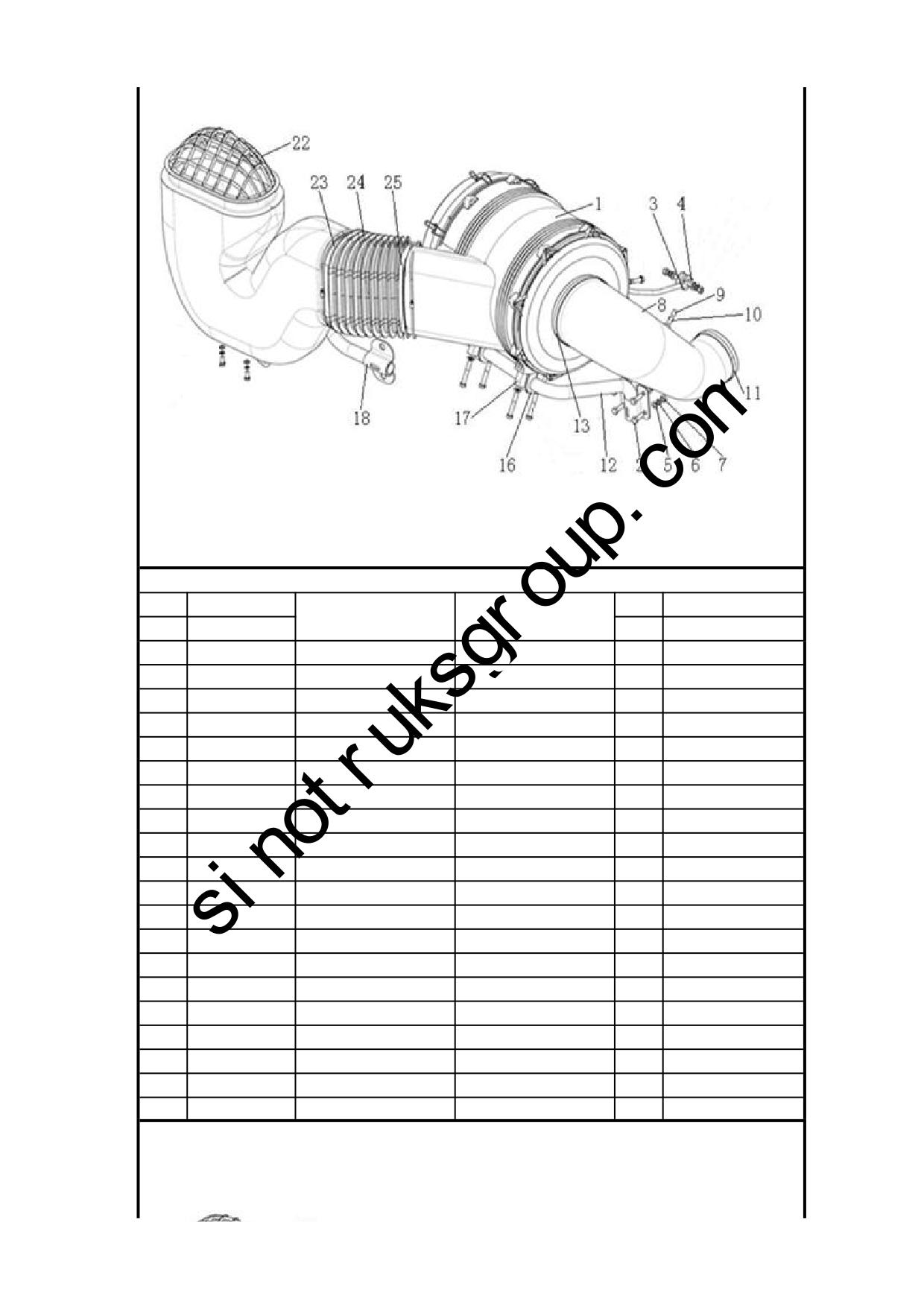

2.2.02 长驾驶室进气系统（D2066/底盘部分）/Air Intake System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925190005
空滤器总成
Air filter assembly
1
2
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
4
3
1380A 540083
橡胶金属支承
Cushion
1
4
WG9925191112
空滤器辅助支撑杆
Tube
1
5
ZQ1841060TF6
六角法兰面螺栓M10
Hexagon bolts with flange
4
6
WG9725190905
橡胶软管180
Rubber hose
1
7
ZQ1841025
六角法兰面螺栓M10
Hexagon bolts with flange
1
8
WG9925191006
空气软管总成
The air hose assembly
1
9
WG9100770028
保护罩
Cover
1
10
WG1200190040
干式空滤器堵塞指示器开
Switch
1
11
190003989365
软管卡箍
Hose clamp
1
12
WG9925191160
空滤器支架总成
Bracket assembly
1
13
AZ9003980026
软管卡箍-180/230 N0507
Hose clamp
1
14
ZQ1841025
六角法兰面螺栓M10
Hexagon bolts with flange
8
15
ZQ32010
六角法兰面螺母M10
Hexagon nults with flange
8
16
AZ9725190013
橡胶支座
Rubber base
2
17
AZ9725190012
固定支座
Bracket
2
18
WG9925191019
进气管支架总成
Bracket assembly
1
19
ZQ32010
六角法兰面螺母M10
Hexagon nults with flange
2
22
WG9925191003
进气管
Intake manifold
1
2.2.02 长驾驶室进气系统（D2066/底盘部分）/Air Intake System
第 2 页
2.2.02 长驾驶室进气系统（D2066/底盘部分）/Air Intake System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
23
WG9925190055
进气卡箍
Hose clamp
1
24
WG9925195040
进气胶管
Hose
1
25
Q675210
软管卡箍
Hose clamp
1

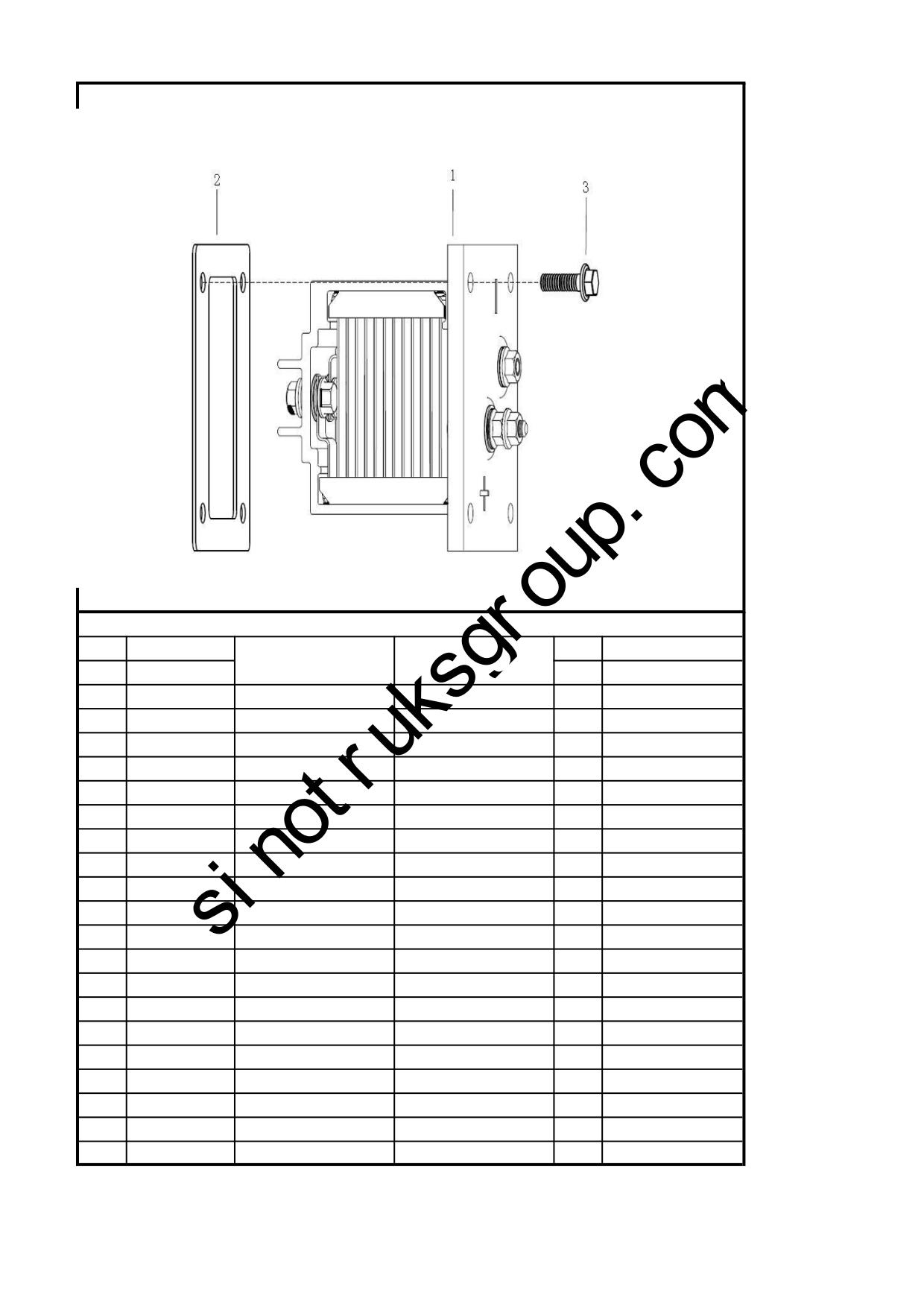

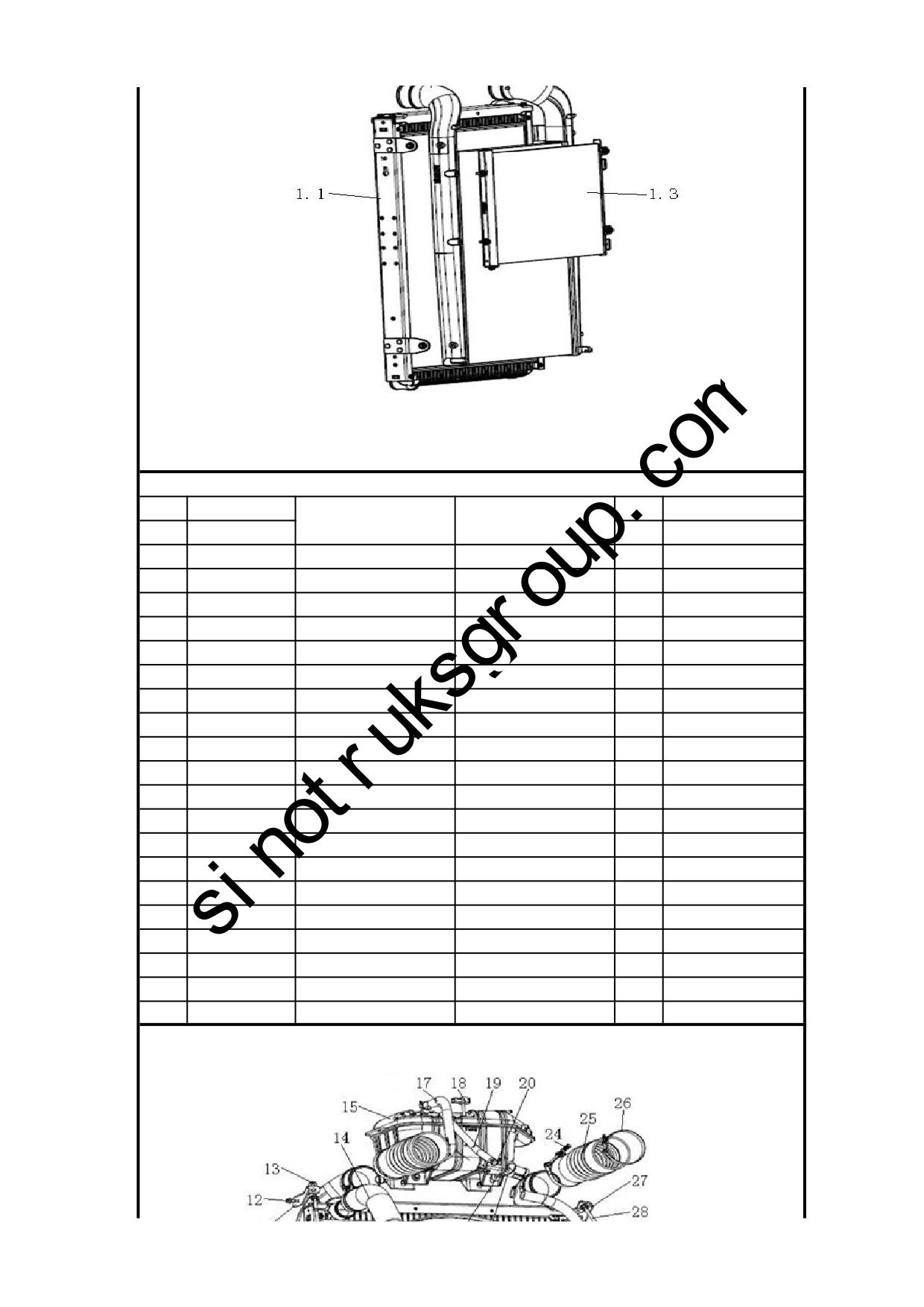

2.2.03 T7中冷却模块总成 /Intercooler Module Assembly
第 3 页
2.2.03 T7中冷却模块总成 /Intercooler Module Assembly
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925530105
T7中冷却模块总成
Intercooler module assembl
1
1.1
WG9925530106/1
散热器总成（济南贝洱）
Radiator assembly
1
1.2
WG9925530107/1
中冷器总成（济南贝洱）
Intercooler assembly
1
1.3
WG1664820116/1
中小马力发动机冷凝器总
The condenser assembly
1

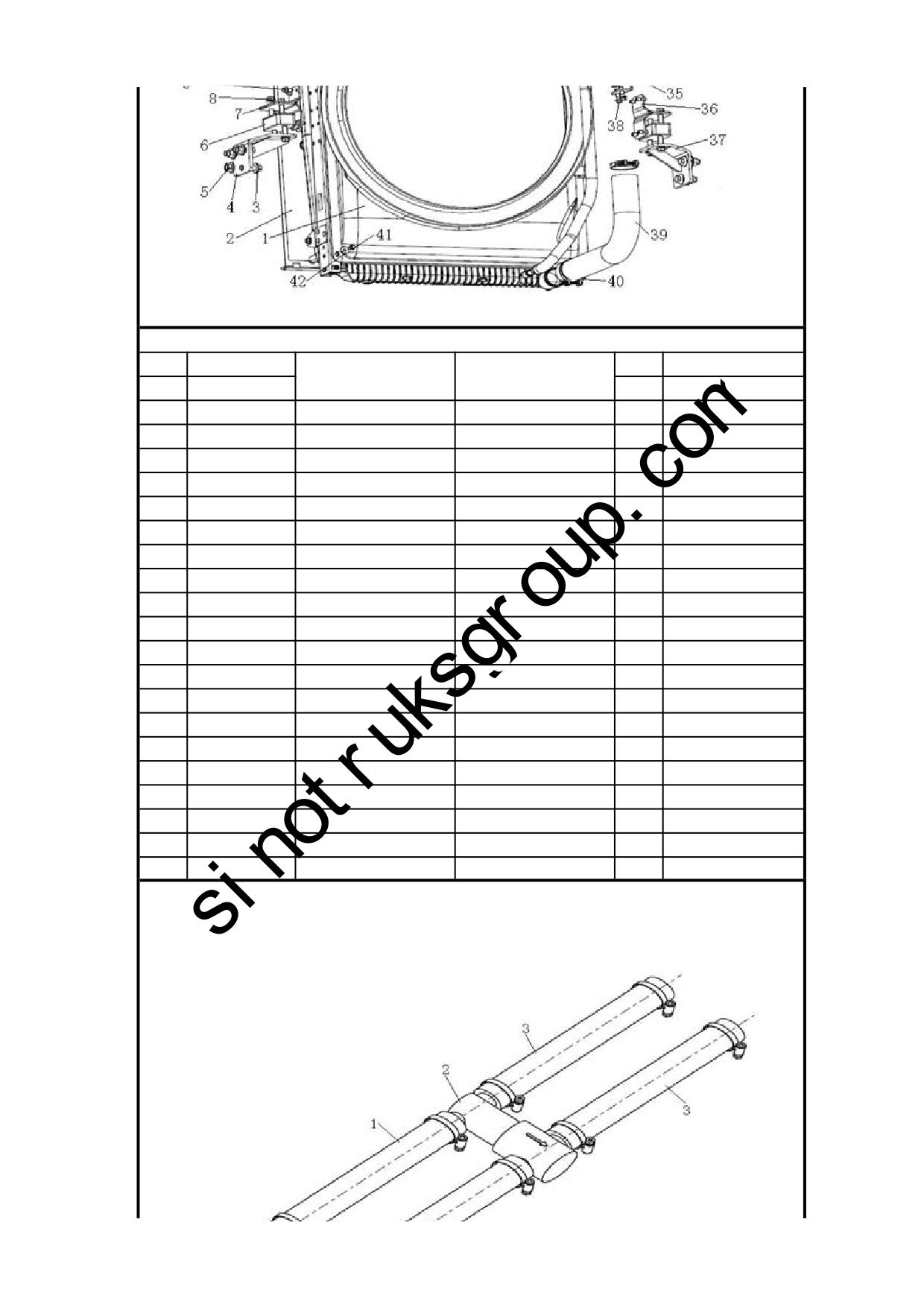

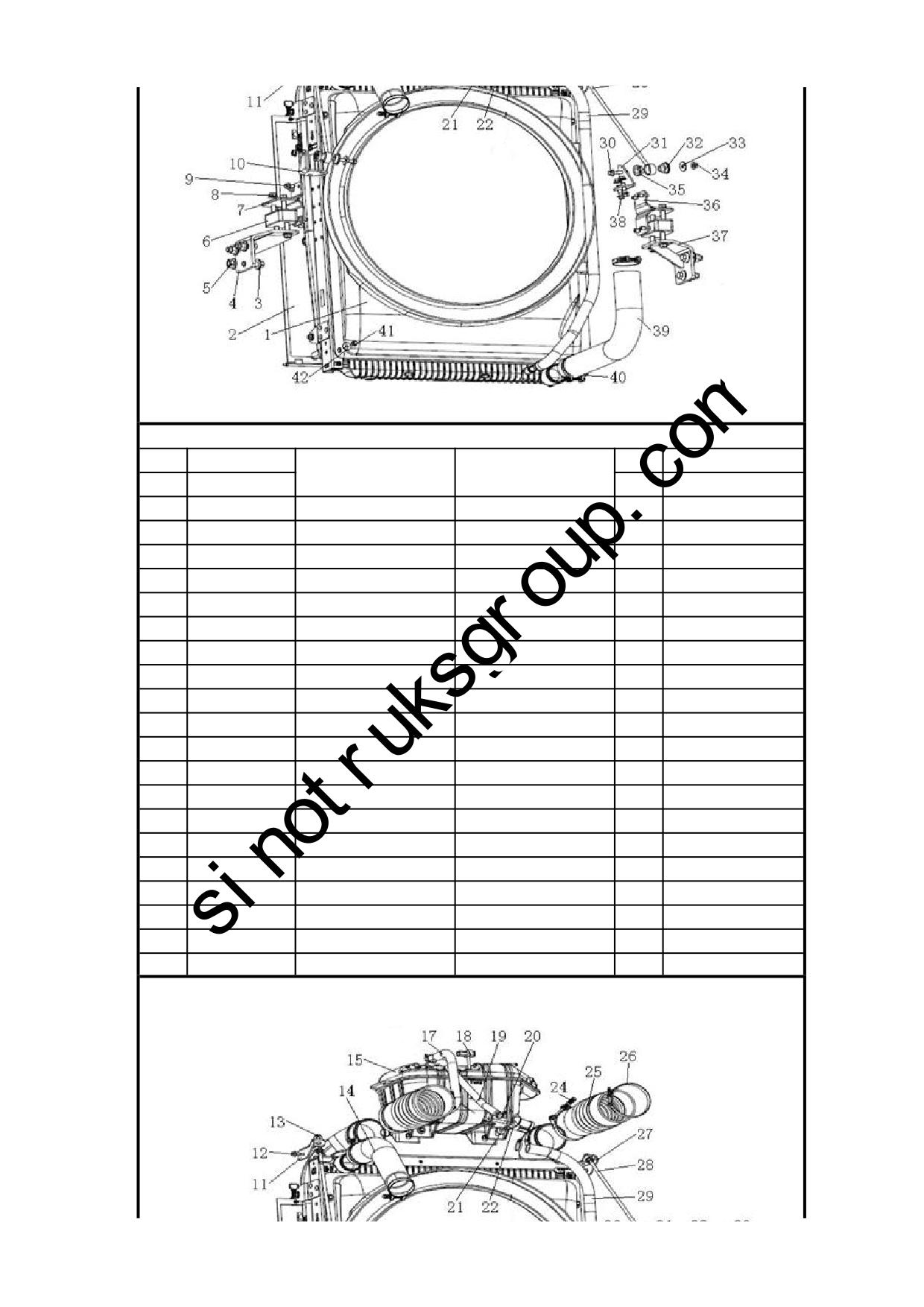

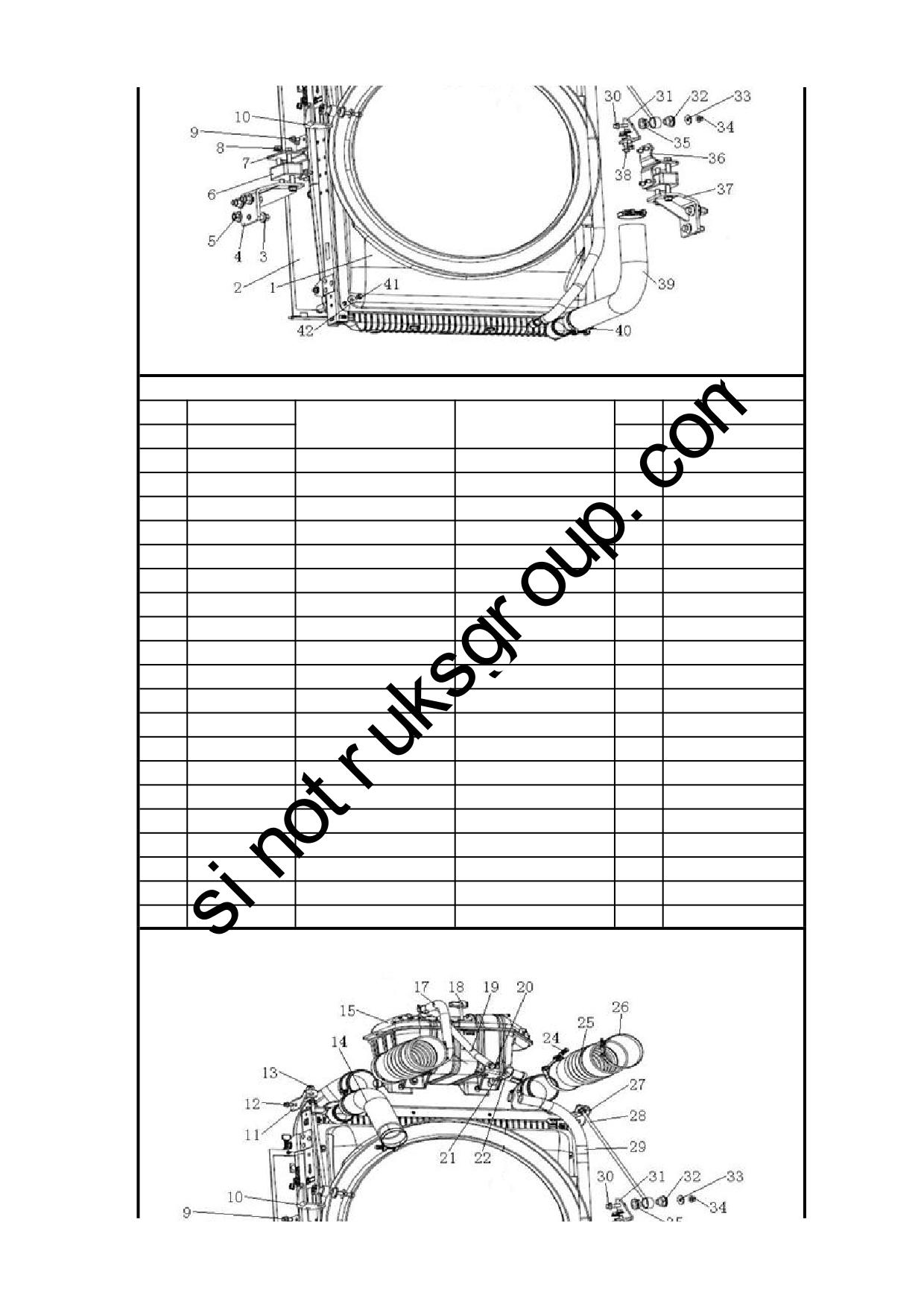

2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
第 4 页
2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925531005
护风罩总成
Fan cover
1
2
WG9925530109
防虫网(T7/中)
Insect net
1
3
ZQ1811640
六角法兰面带齿螺栓M16*
Hexagon flange bolts with te
6
4
WG9925530070
散热器左支架总成
Bracket assembly
1
5
ZQ32316
六角法兰面螺母M16
Hexagon nuts with flange
6
6
AZ9925530004
散热器支撑块总成
Block assembly
2
7
WG9925530110
散热器左支架总成
Bracket assembly
1
8
Q32012
六角法兰面螺母
Nut
8
9
ZQ1841016
六角法兰面螺栓M10
Hexagon bolts with flange
8
10
WG9925530233
左支架(连车架)
left bracket
1
11
WG9925530231
左支架(连散热器)
left bracket
1
12
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
2
13
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
2
14
WG9925531008
上水室胶管
Hose
1
15
812W06125-0001
膨胀水箱总成
Expansion tank
1
16
190003989302
软管卡箍
Hose clamp
2
17
WG9925530114
散热器泄气管
Hose
1
18
812W06125-0002
C7/T7膨胀水箱液位传感器
The sensor assembly
1
19
WG9925530115
发动机泄气管
Hose
1
20
190003989300
软管卡箍
Hose clamp
2
2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
第 5 页
2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q40208
大垫圈
Washer
4
22
ZQ1840820
六角法兰面螺栓M8
Hexagon bolts with flange
4
23
190003989302
软管卡箍
Hose clamp
2
24
WG9725530760
强力卡箍
Clamp
2
25
WG9925530108
中冷器胶管
Hose
2
26
WG9003980060
强力卡箍
Clamp
2
27
WG9925530232
右支架(连散热器)
right bracket
1
28
WG9925530237
拉杆
Rod
2
29
WG9925531022
膨胀水箱胶管
Hose
1
30
ZQ1801045
六角法兰面带齿螺栓M10
Hexagon flange bolts with te
2
31
WG9925530234
右支架(连车架)
right bracket
1
32
WG9925530238
橡胶块
Cushion
2
33
WG9925530240
大垫圈
Washer
2
34
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
6
35
WG9925530239
橡胶块
Cushion
2
36
WG9925530111
散热器右支架总成
Bracket assembly
1
37
WG9925530073
散热器右支架总成
Bracket assembly
1
38
ZQ1841030
六角法兰面螺栓M10
Hexagon bolts with flange
2
39
WG9925531009
下水室胶管
Hose
1
40
712W98105-0001
弹性软管卡箍
Hose clamp
4
2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
第 6 页
2.2.04 冷却系统(T7/D20/390~440马力/270车架) /Cooling System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
Q40208
大垫圈
Washer
6
42
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
6
43
190003171697
塑料紧箍带
Cable binder
4
44
190003171356
塑料紧固带A5*280
Cable binder
4
2.2.05 暖风系统(D20/D26/高地板驾驶室/右置车)/Warm Wind System
第 7 页
2.2.05 暖风系统(D20/D26/高地板驾驶室/右置车)/Warm Wind System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925530098
暖风发动机出水胶管
Hose
1
2
810W61967-0018
H型减压阀
H type pressure reducing va
1
3
WG9925530093
暖风进回水胶管
Hose
2
4
Q67535
软管环箍
Hose clamp
8
5
WG9925360819
角形支架(五孔)
Angle brackets
2
6
WG9925530100
暖风胶管支架
Stents
2
7
ZQ1840820
六角法兰面螺栓M8
Hexagon bolts with flange
2
8
ZQ32008
六角法兰面螺母M8
Hexagon bolts with flange
2

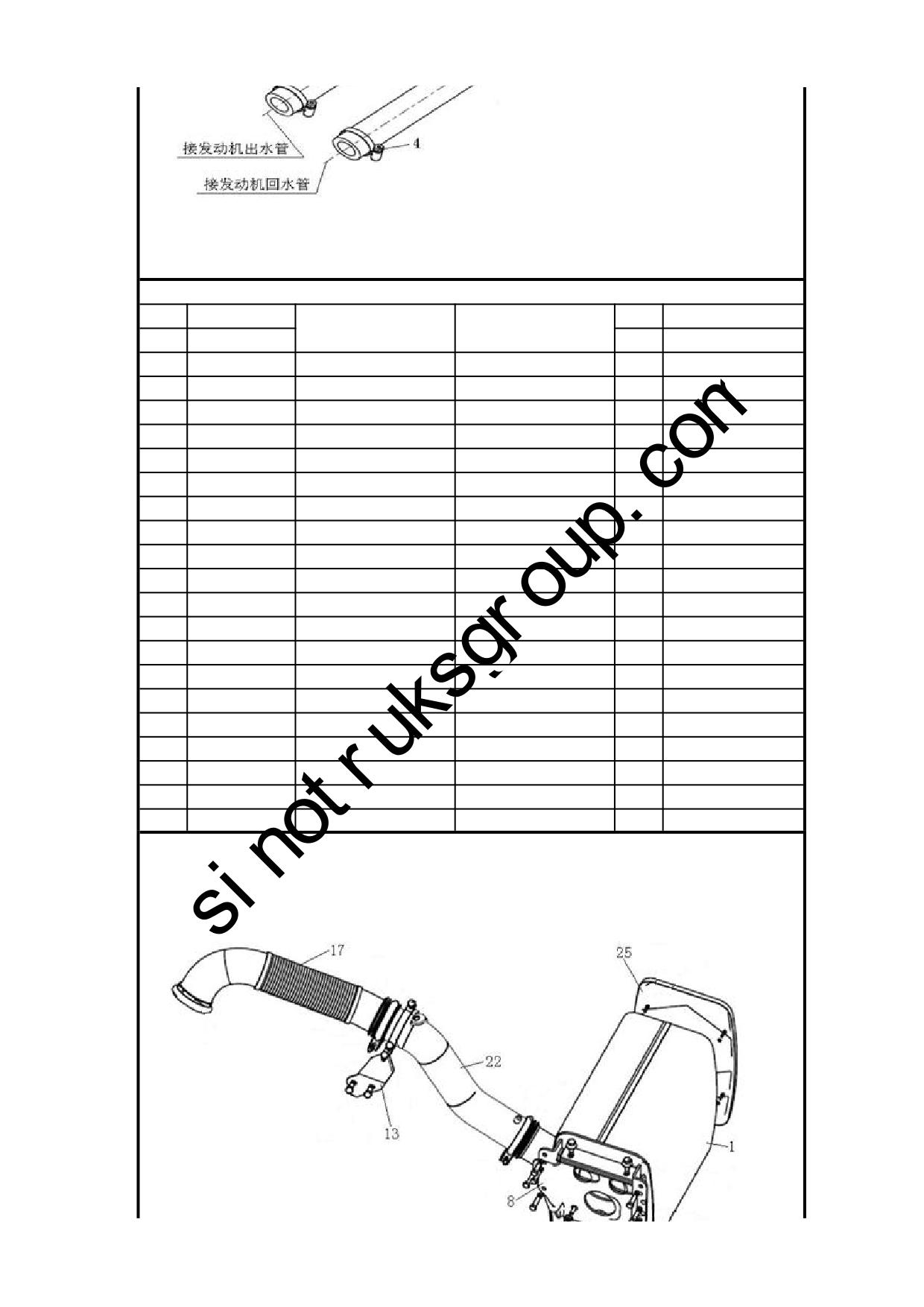

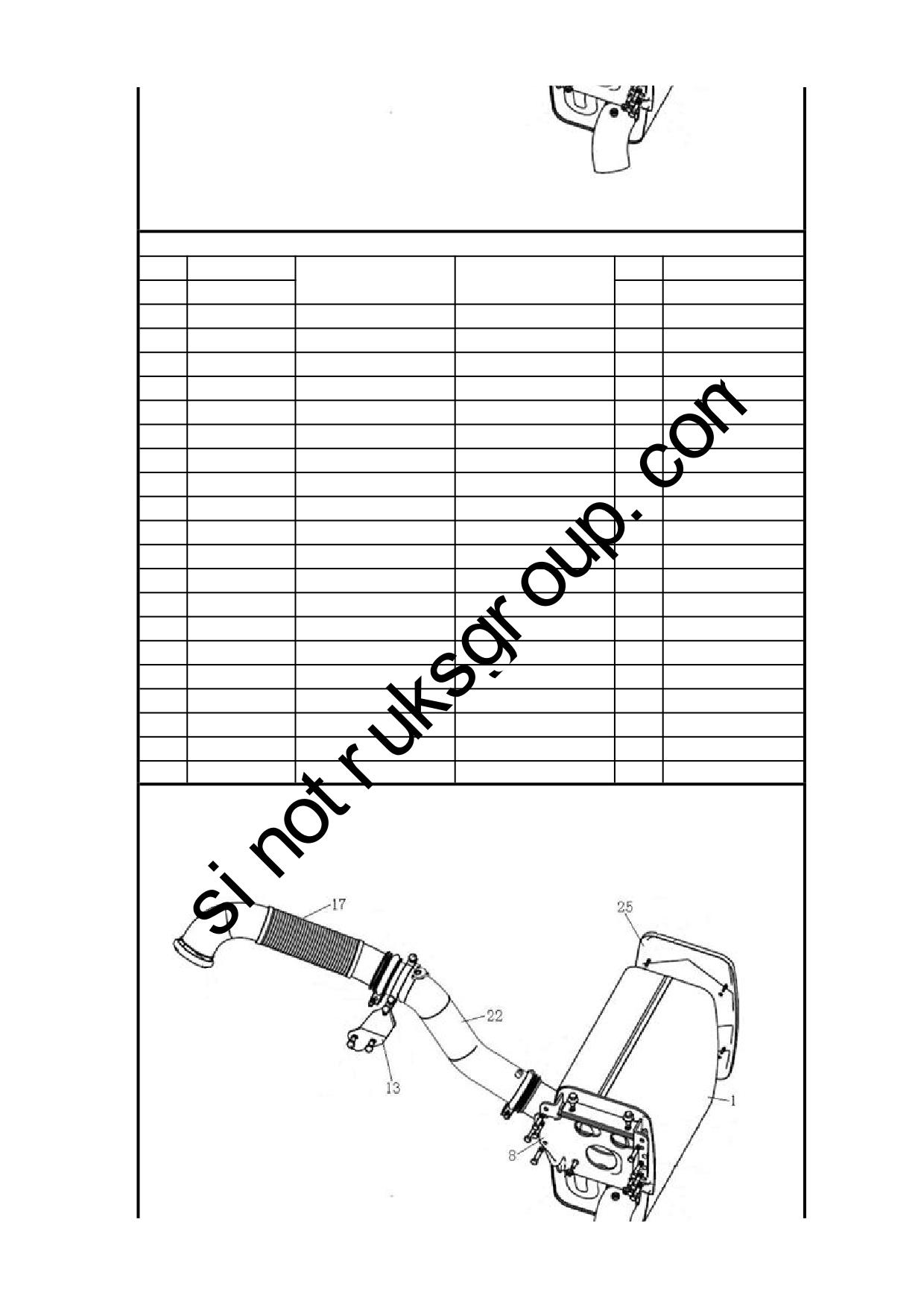

2.2.06 T7排气系统（D20发动机/长驾驶室/270车架）/Exhaust System
第 8 页
2.2.06 T7排气系统（D20发动机/长驾驶室/270车架）/Exhaust System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925540480
消声器总成
Muffler assembly
1
2
ZQ150B0845
六角头螺栓M8
Hexagon head bolts
4
3
Q40110
平垫圈
Washer
1
4
ZQ1811460TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
4
5
ZQ150B1030
六角头螺栓M10
Hexagon head bolts
1
6
ZQ32514T13F6
六角法兰面带齿螺母M14*
Hexagon flange nuts with te
5
7
ZQ340B08
1型六角螺母M8
Hexagon nuts ,style 1
4
8
WG9925540382
消声器支架总成
Bracket for radiator
1
9
ZQ150B1025
六角头螺栓M10
Hexagon head bolts
1
10
ZQ340B10
1型六角螺母M10*1.5
Hexagon nuts ,style 1
2
11
712W97420-0001
卡箍
Clamp
1
12
712W97420-0002
卡箍
Clamp
1
13
WG9925542008
排气管支架
Bracket
1
14
ZQ1841035TF6
六角法兰面螺栓M10
Hexagon bolts with flange
2
15
ZQ32010T13F6
六角法兰面螺母M10
Hexagon nuts with flange
2
16
MQ6W67419-000
V型卡箍 QRC-9,2X142-W
Hose clamp
1
17
WG9925541005
金属软管
Flexible metal tubing
1
18
WG9925540505
密封垫(直径126mm)
Gasket
1
19
WG9925540503
密封垫(直径149mm)
Gasket
1
20
WG9725540009
卡箍
Clamp
2
2.2.06 T7排气系统（D20发动机/长驾驶室/270车架）/Exhaust System
第 9 页
2.2.06 T7排气系统（D20发动机/长驾驶室/270车架）/Exhaust System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
712W97420-0010
卡箍
Clamp
2
22
WG9925542007
排气管
Exhaust pipe
1
23
Q40106
平垫圈
Washer
13
24
712W15101-0004
消声器隔热板
Heat shield
1
25
712W15101-0003
消声器装饰板
decorative panel
1
26
ZQ150B0620
六角头螺栓M6
Hexagon head bolts
4

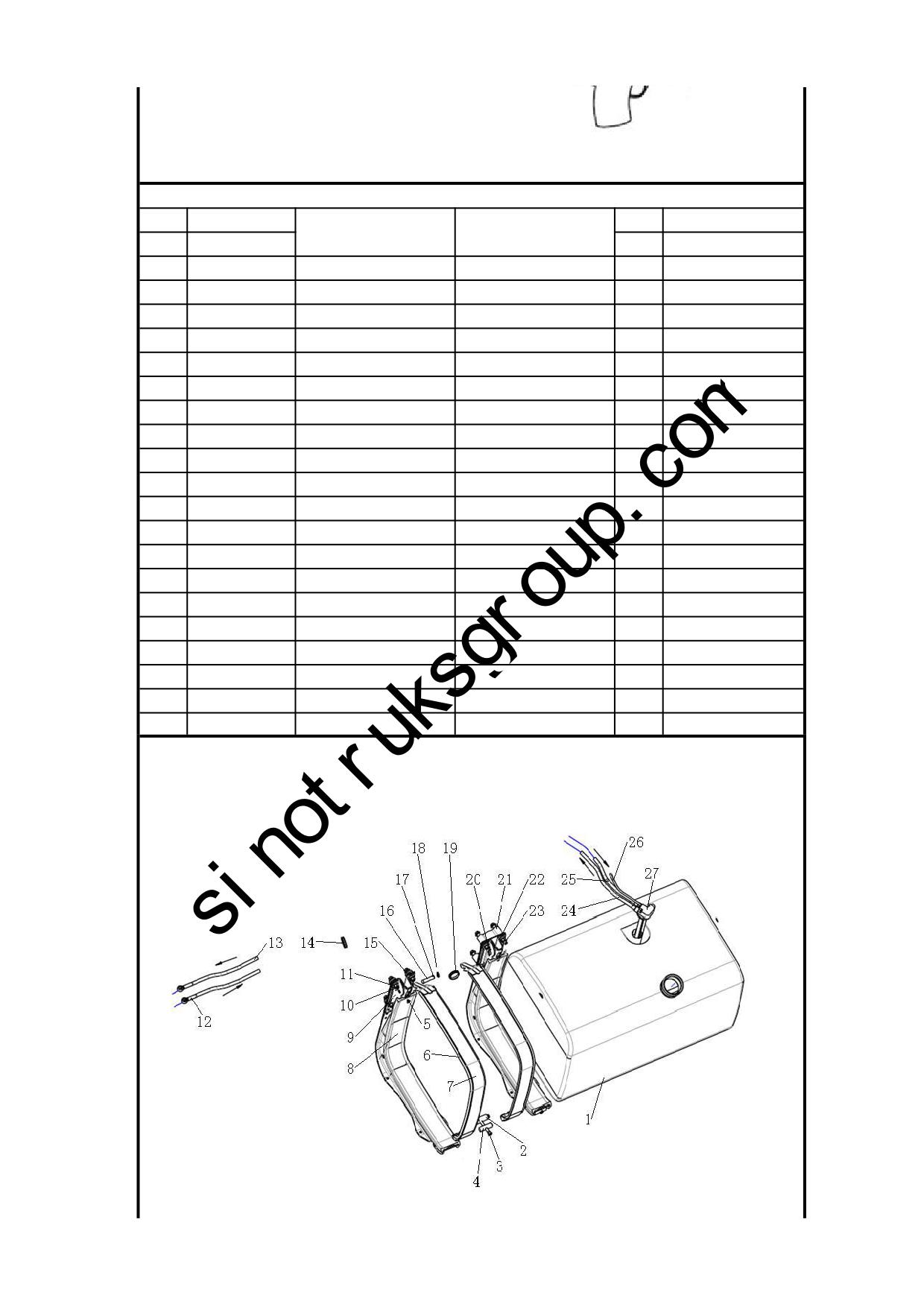

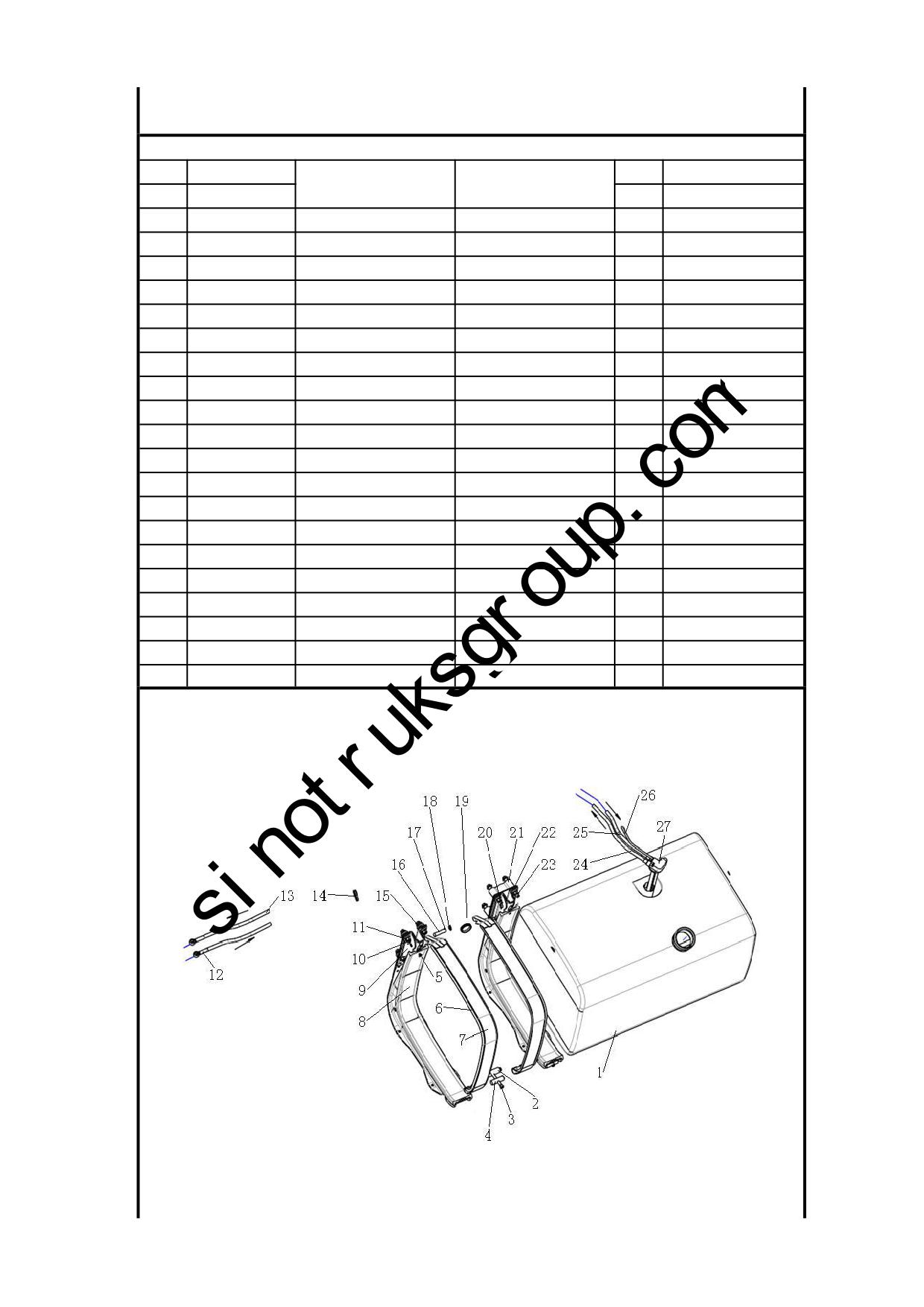

2.2.07 560L油箱燃油系（D20/270车架/675X620截面油箱）/Fuel Supply System
第 10 页
2.2.07 560L油箱燃油系（D20/270车架/675X620截面油箱）/Fuel Supply System
序号
零部件图号
数量
备注
名称
Part Name
No.
PartNo.
Qty
Remark
1
WG9925555001
560L铝合金油箱(675X620
560L Al-tank （675X620_l
1
2
810-97461-0014
拉紧销(拉带)
PIN F SPANNBAND
2
3
WG9925550065
内六角圆柱头螺钉
CYLINDER SCREW
2
4
810-97461-0012
拉紧销（油箱支架）
PIN UNTEN
2
5
WG9925550073
卡扣
plug
2
6
810-12240-0049
拉带垫带
PACKING F SPANNBAN
2
7
WG9925550069
拉带总成
strap assembly
2
8
810-12240-0078
油箱垫带
PACKING F KRAFTST-B
2
9
ZQ1811460TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
4
10
ZQ32514T13F6
六角法兰面带齿螺母M14*
Hexagon flange nuts with te
8
11
810W41820-0191
垫板
Plate
2
12
811W98181-0001
管接头(16X2油管)
Connector
1
13
AZ9725550121
聚酰胺管 无色透明 16
Plastic tube
550cm
14
190003179045
穿线护套
Shield sleeve
160mm
15
WG9925933262
大垫圈
Washer
4
16
Q5101670
销轴
Pin
2
17
Q5004025
开口销
Pin
2
18
Q40116
平垫圈
Washer
4
19
190003171697
塑料紧箍带
Cable binder
6
20
ZQ18114100TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
2
2.2.07 560L油箱燃油系（D20/270车架/675X620截面油箱）/Fuel Supply System
第 11 页
2.2.07 560L油箱燃油系（D20/270车架/675X620截面油箱）/Fuel Supply System
序号
零部件图号
数量
备注
名称
Part Name
No.
PartNo.
Qty
Remark
21
WG9925550707
间距垫块
Plate
2
22
810-41801-5487
油箱支架总成
Bracket assembly
2
23
ZQ18114110TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
2
24
AZ9725550121
聚酰胺管 无色透明 16
Plastic tube
400cm
25
AZ9725550121
聚酰胺管 无色透明 16
Plastic tube
180cm
26
AZ9112550121
聚酰胺管
Plastic tube
50cm
27
WG9925550702
油位传感器（接16×2管)
Fuel level sensor
1
28
WG9925550089
油箱支架底部加强板（56
Plate
1
29
ZQ1801020
六角法兰面带齿螺栓M10
Hexagon flange bolts with te
4
30
ZQ32410
六角法兰面带齿螺母M10
Hexagon flange nuts with te
4
2.2.08 燃油粗滤器及安装(康明斯右进右出/支架抬高型)/The Fuel Strainer And Installation
2.2.08 燃油粗滤器及安装(康明斯右进右出/支架抬高型)/The Fuel Strainer And Installation
序号
零部件图号
数量
备注
名称
Part Name
第 12 页
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925550100
燃油粗滤器_右进右出(康
Fuel prefilter
1
2
WG9725550025
管接头(16X2-M16)
Nozzle
2
3
190003962627
空心螺栓
Hollow bolt
2
4
AZ9003090016
复合密封垫圈16 QZZ2105
Gasket
4
5
WG9925550287
燃油粗滤器支架(抬高型)
Bracket for fuel prefilter
1
6
ZQ1811460TF2
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
2
7
ZQ32514
六角法兰面带齿螺母M14*
Hexagon flange nuts with te
2
8
ZQ150B1040
六角头螺栓M10
Hexagon head bolts
2
9
ZQ32410
六角法兰面带齿螺母M10
Hexagon flange nuts with te
2

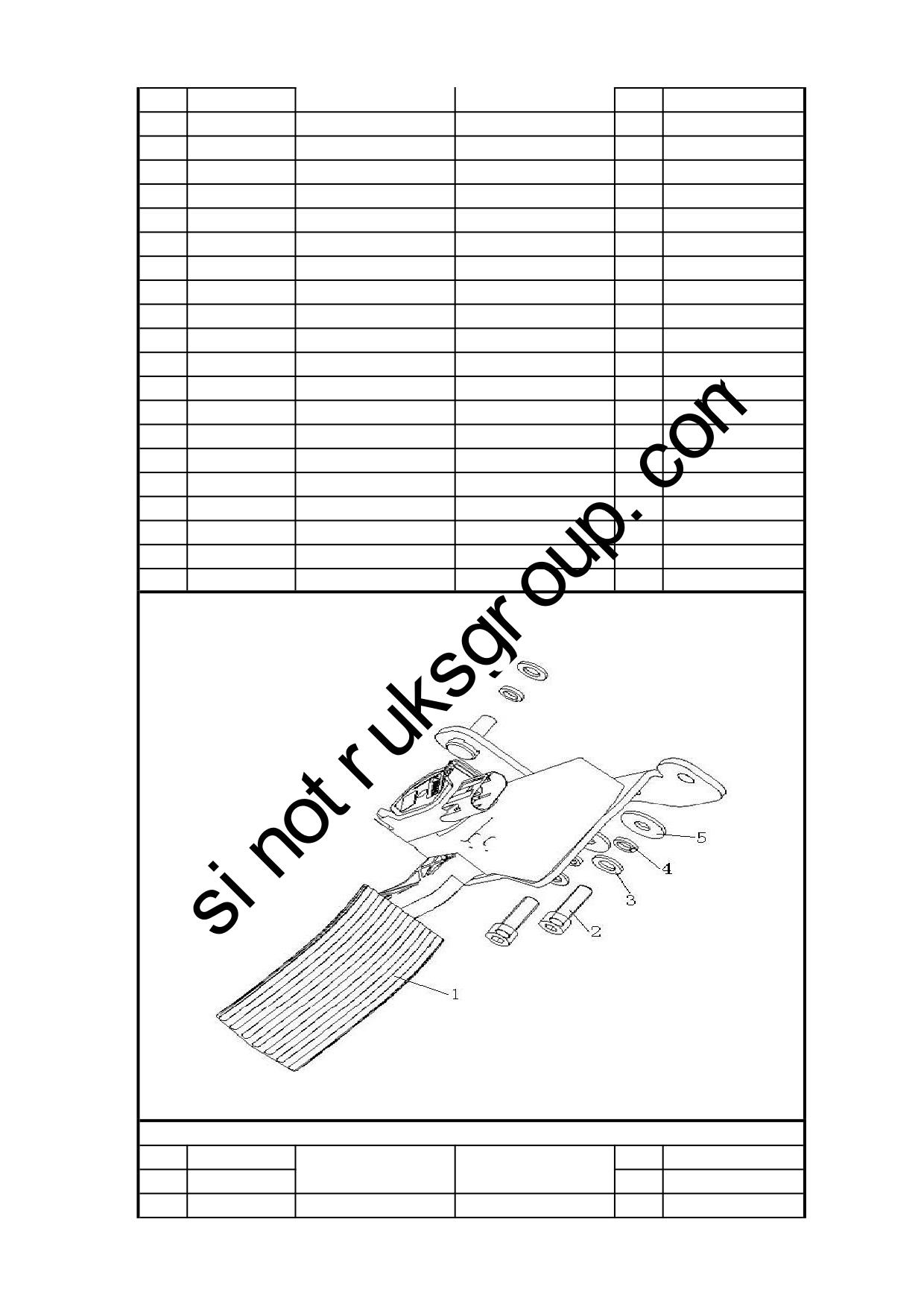

2.2.09 电子油门系统 /Electronic Accelerator System
2.2.09 电子油门系统 /Electronic Accelerator System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925570005
电子油门总成
Electronic accelerator pedal
1
第 13 页
2
Q218B0825
内六角圆柱头螺钉
Screw
2
3
Q40108
平垫圈
Washer
3
4
Q40308
弹簧垫圈
Spring washer
3
5
Q40208
大垫圈
Washer
2

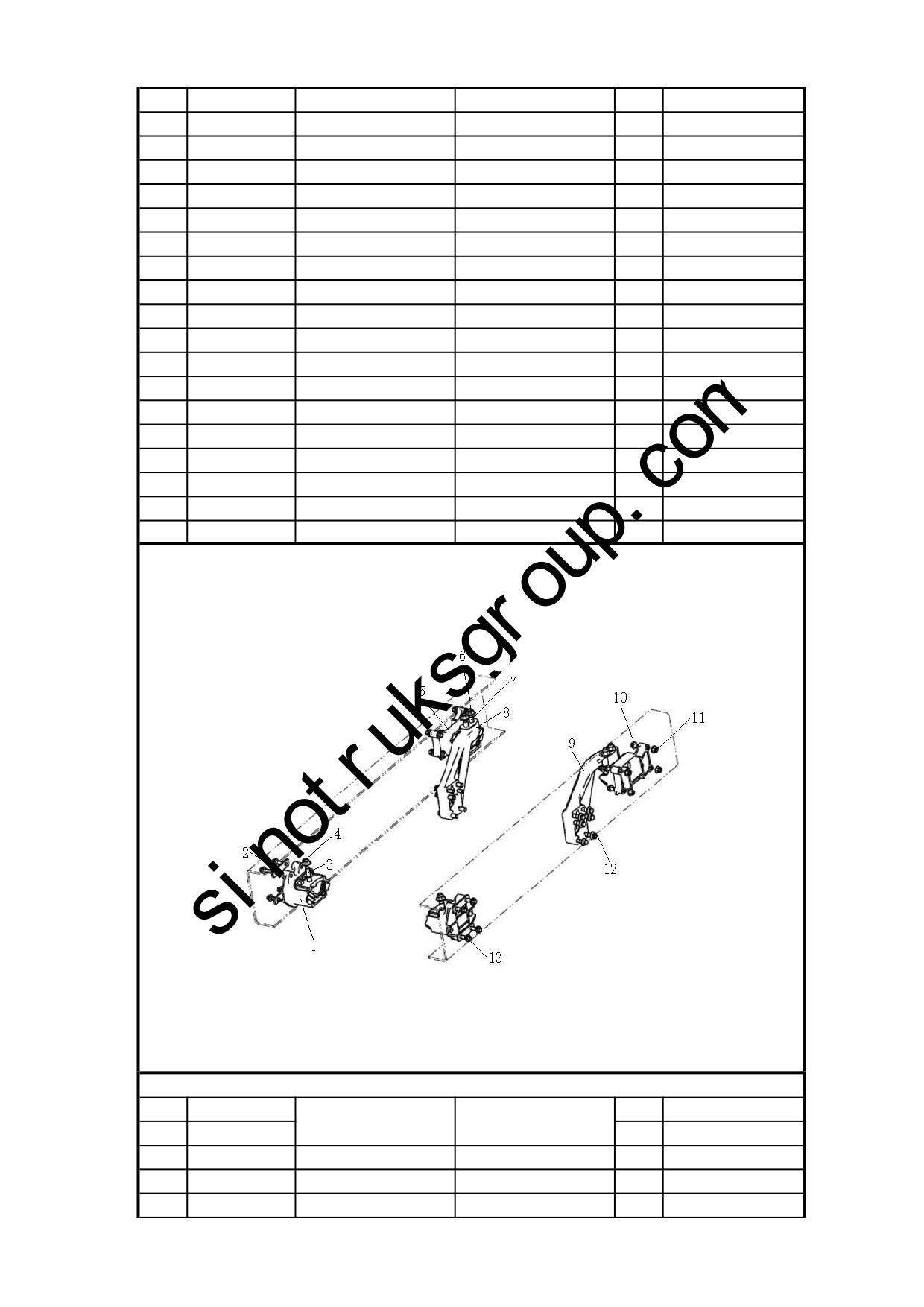

2.2.10 发动机悬置(D20/6X4/MAN车架/单梁/85翼面/发动机39-411-3°)/Engine Mounting
2.2.10 发动机悬置(D20/6X4/MAN车架/单梁/85翼面/发动机39-411-3°)/Engine Mounting
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925590210
发动机前橡胶支承
Front rubber bearing
2
2
WG9925590113
垫板
Plate
4
3
WG9925590265
双头螺柱M18X1.5
Stud
2
第 14 页
4
ZQ32518T13F6
六角法兰面带齿螺母M18*
Hexagon flange nuts with te
2
5
WG9925590310
发动机后橡胶支承
Rear rubber bearing
2
6
ZQ327B18T13F6
凸缘螺母M18*1.5
nut
4
7
WG9925590275
双头螺柱M18X1.5
Stud
4
8
WG9925590116
发动机右后支撑
Rear-right support
1
9
WG9925590115
发动机左后支撑
Rear-left support
1
10
ZQ1811460TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
8
11
ZQ32514T13F6
六角法兰面带齿螺母M14*
Hexagon flange nuts with te
8
12
Q1841665TF6
六角法兰面螺栓
Bolt
12
13
ZQ1811440TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with te
8
第 15 页

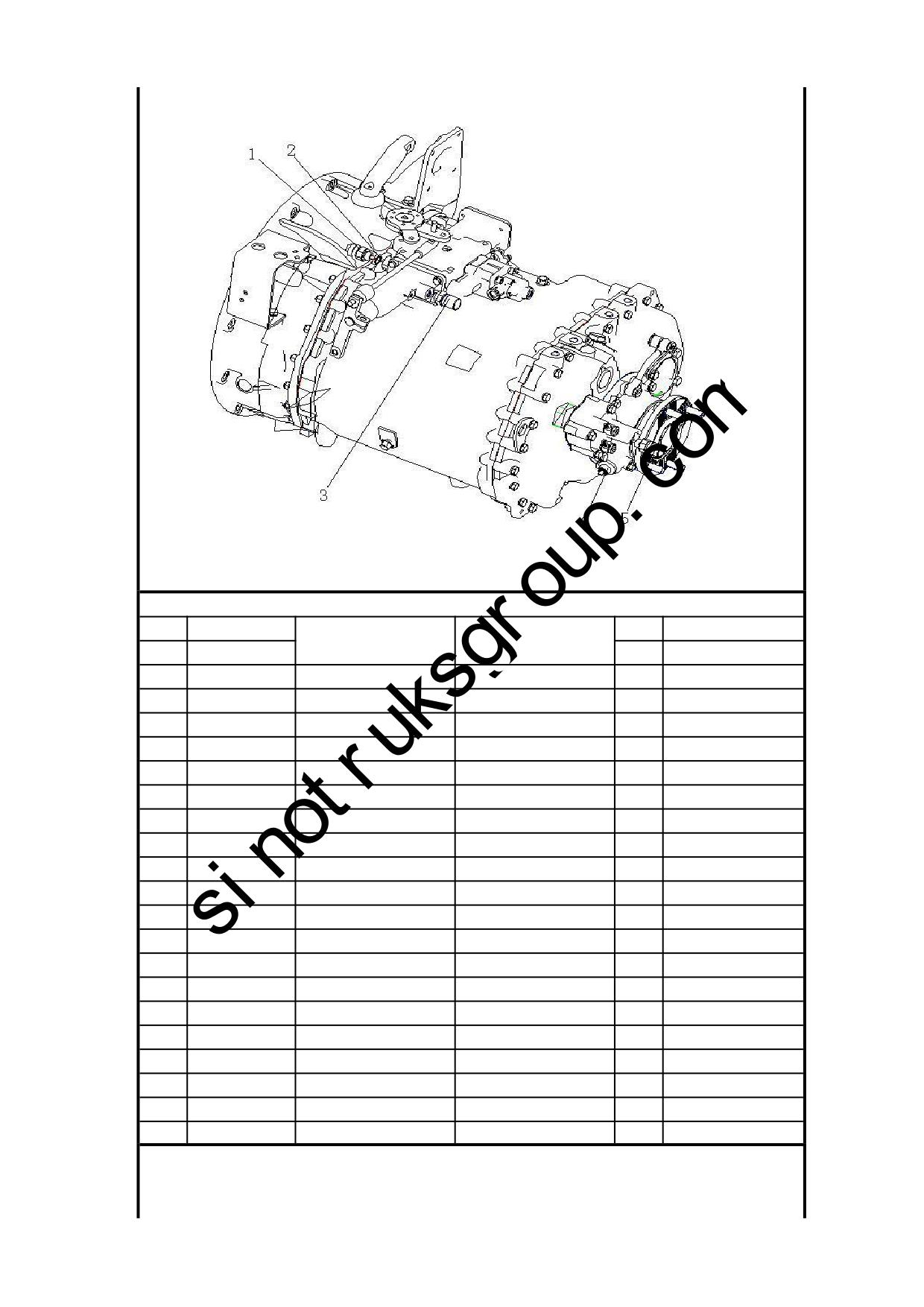

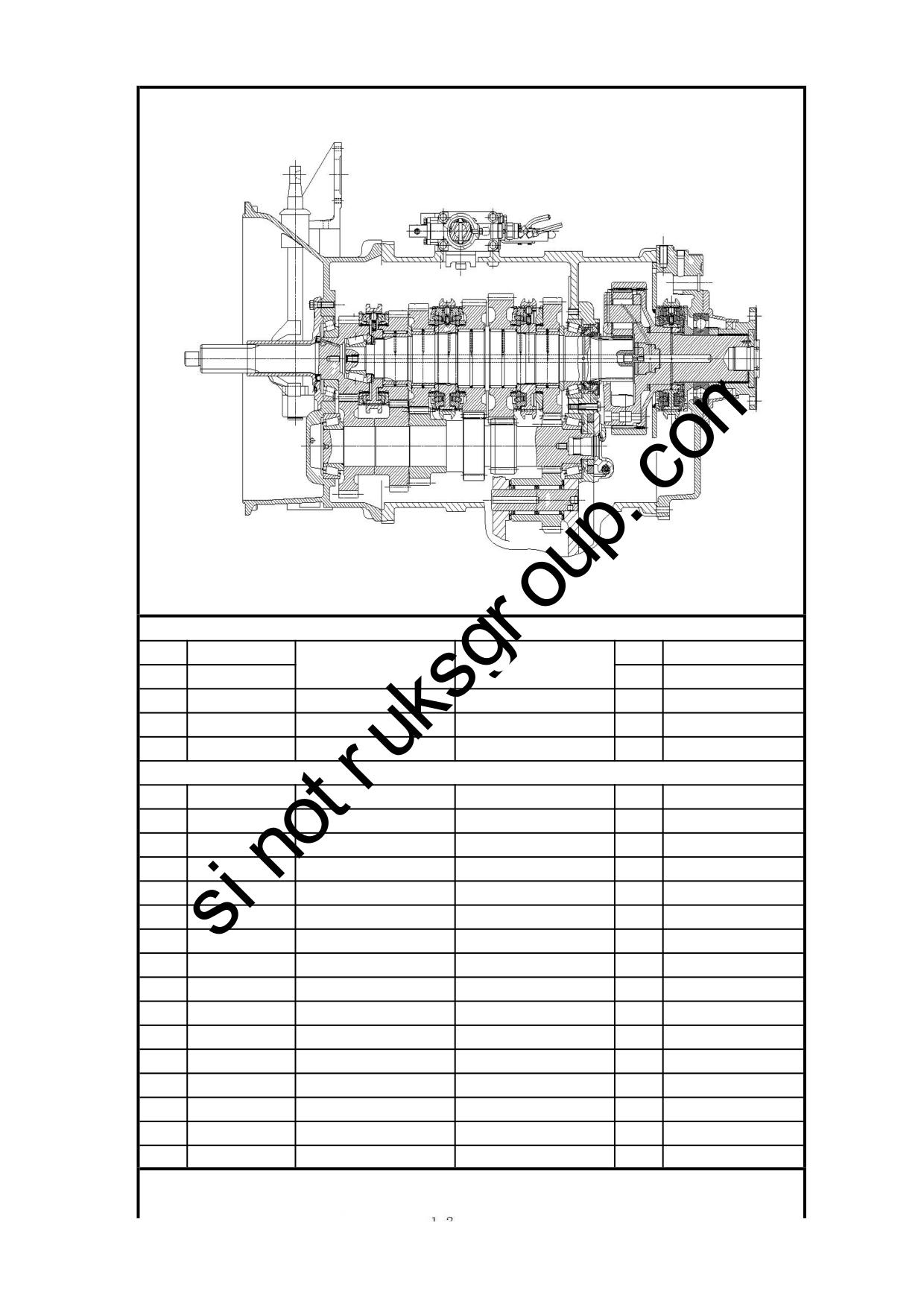

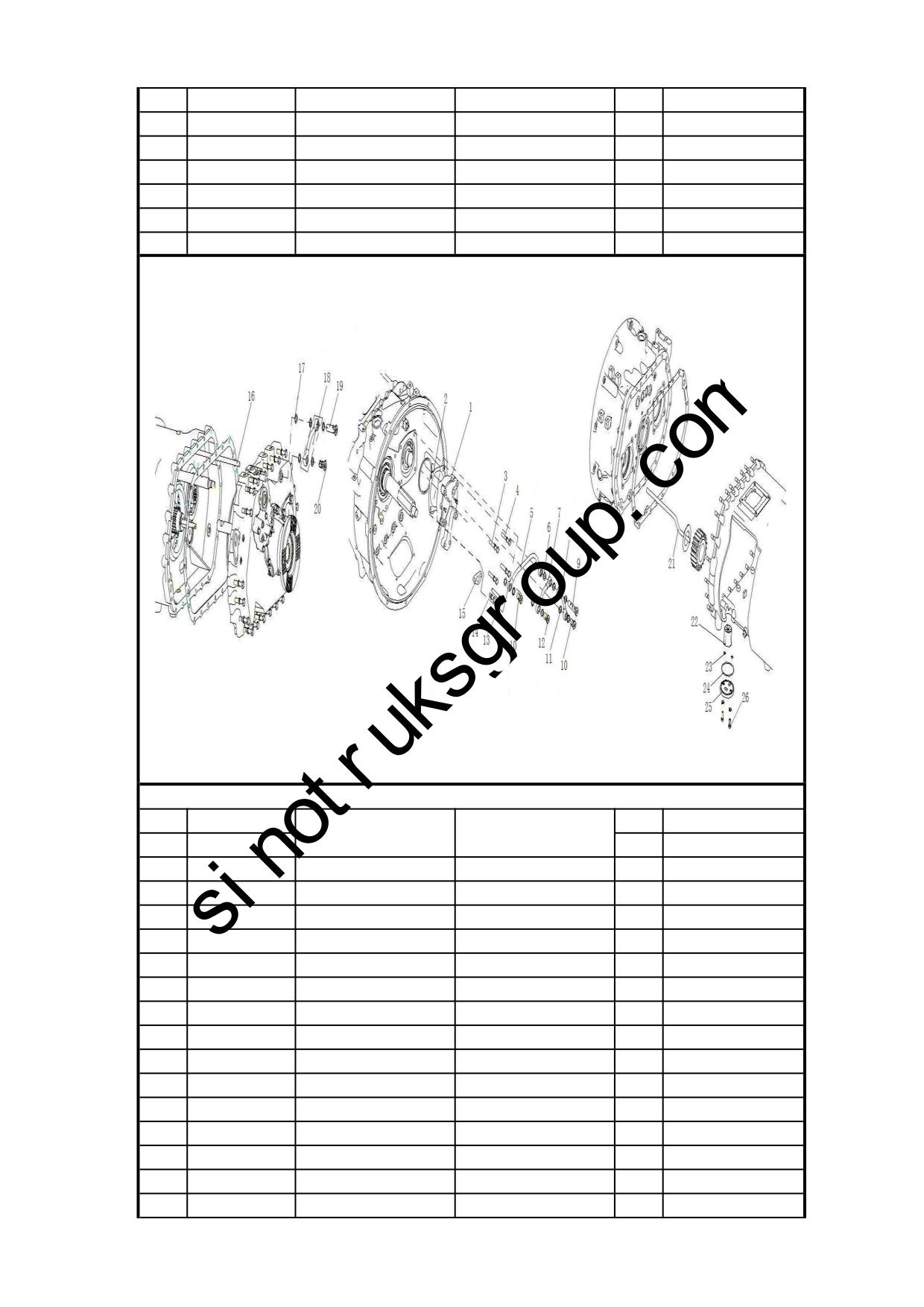

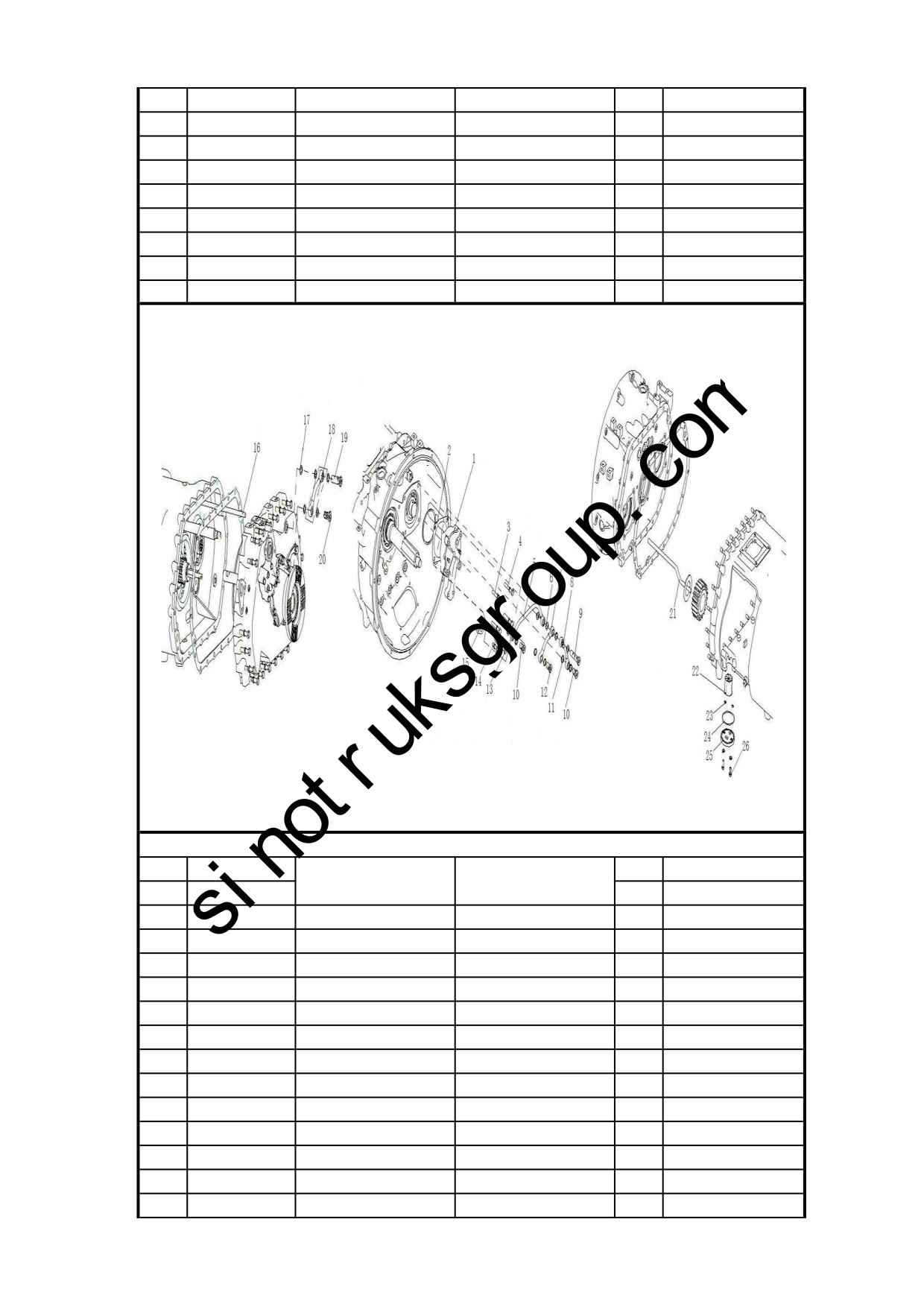

3.1.01 变速器总成/Transmission Ass.
3.1.01 变速器总成/Transmission Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
-
AZ2201000394
(11.8,拉式,双杆,细高齿
Transmission ass.
1
HW19712CL130402
主要配置/Main Configurations
1
电磁式传感器
Electromagnetic sensor
2
拉式离合器
Pull type clutch
3
取力器
With PTO

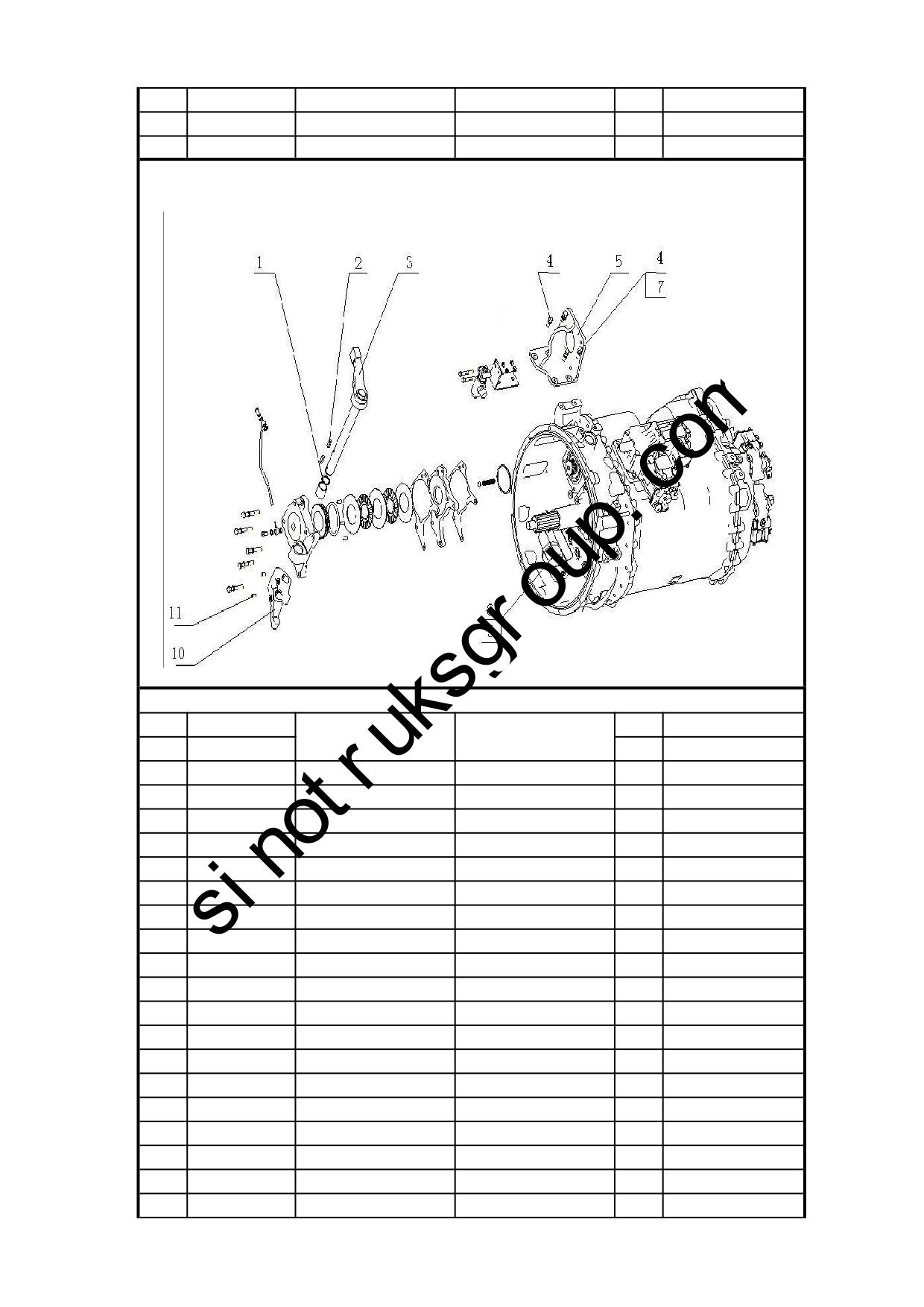

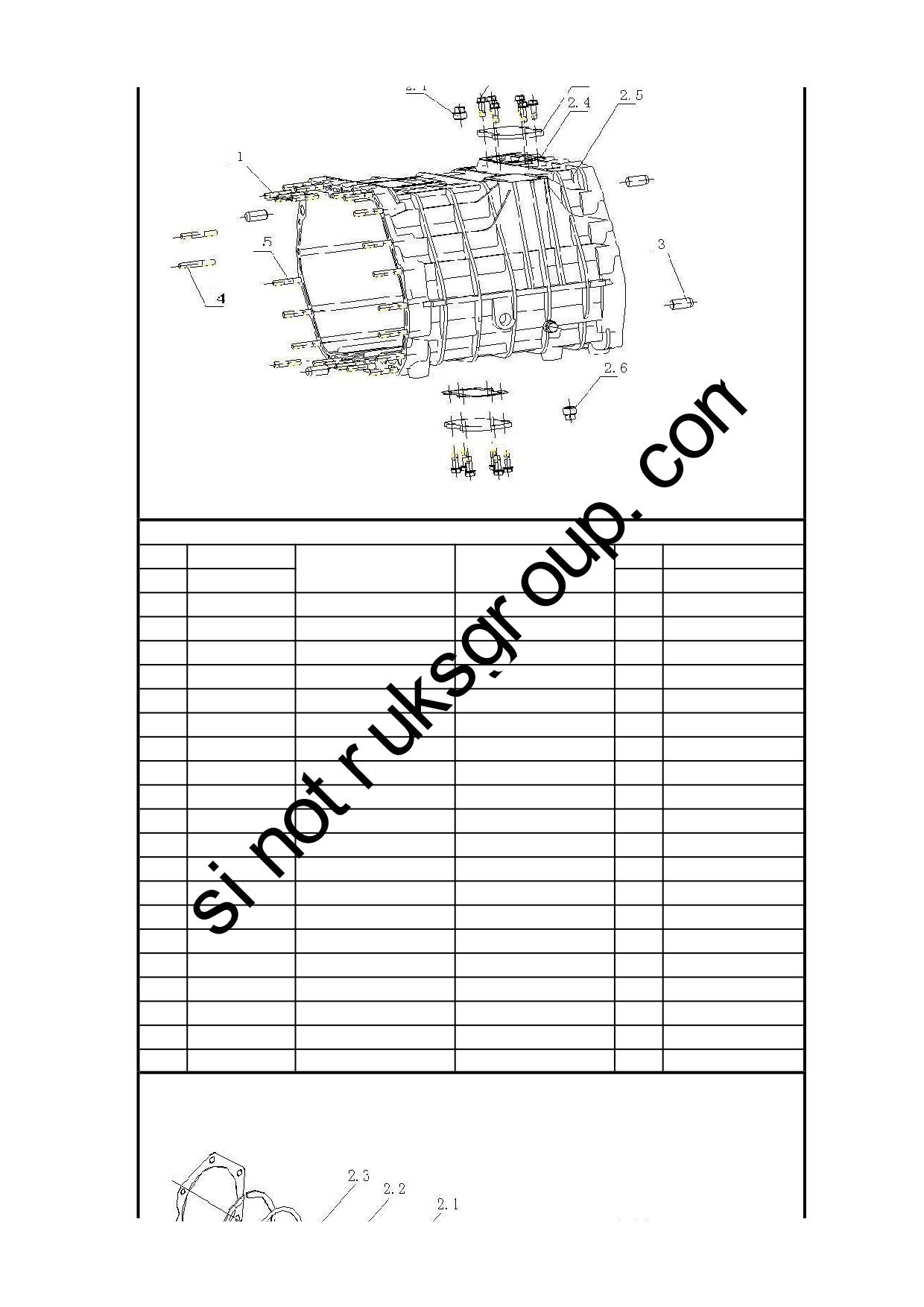

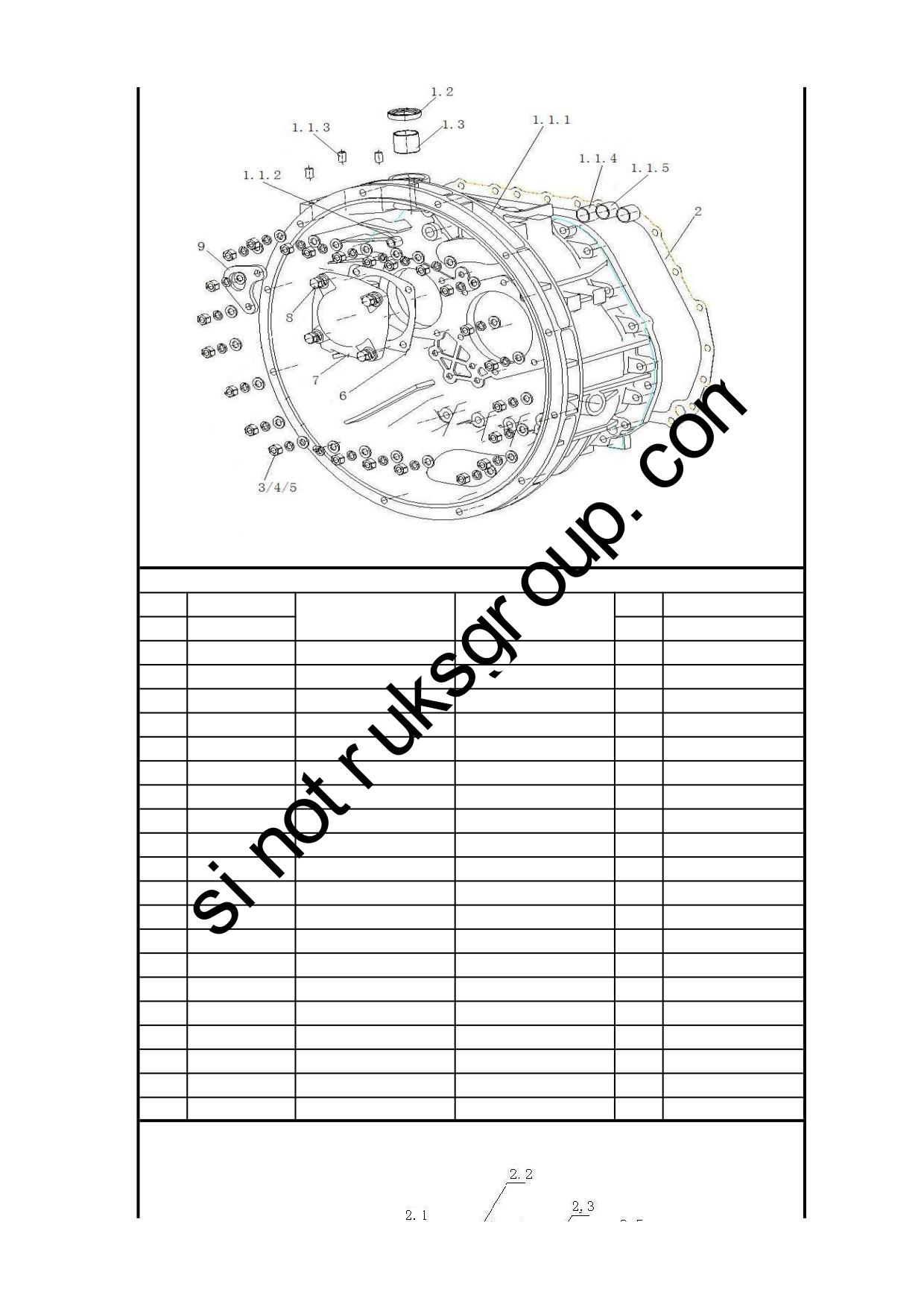

3.1.02 变速器前壳组件(拉式,铝壳)Transmission Front Housing
第 1 页
3.1.02 变速器前壳组件(拉式,铝壳)Transmission Front Housing
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2203000007
变速器前壳总成(12挡拉式
Front housing assembly
1
1.1
AZ2203000008
变速器前壳总成(12挡,带
Front housing assembly
1
1.1.1
AZ2220000806
变速器前壳(12挡拉式、铝
Front housing
1
1.1.2
WG2229000014
钢丝螺套(ST16X1.5X8.5K
Steel wire barrel
2
1.1.3
WG2229000015
钢丝螺套(ST10X1.25X9.7
Steel wire barrel
4
1.1.4
WG2229000004
叉轴衬套
Neck bush
3
1.1.5
WG2229000017
叉轴衬套
Neck bush
1
1.2
WG9003073001
骨架油封PS 30 45 8
Oil seal
1
1.3
WG2229003030
复合衬套（DX）30×34×
Bushing
1
2
WG2229000001
变速器前壳衬垫
Gasket
1
3
Q341B10
1型六角螺母-细牙
Nut
25
4
Q40110
平垫圈
Washer
25
5
Q40310
弹簧垫圈
Spring washer
25
6
WG2229000005
副轴端盖纸垫
Paper pad
1
7
WG2222000001
副轴端盖
Cover
1
8
WG9003801030
组合涂胶螺栓Q1421030
Bolt assembly
4
9
WG2229000003
吊装板
Plate
1
3.1.03 变速器中壳组件(铝壳)/Transimission Housing -Middle
第 2 页
3.1.03 变速器中壳组件(铝壳)/Transimission Housing -Middle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
Q1231045
双头螺柱
Screw
4
2
AZ2203010013
变速器中壳总成(12挡铝壳
Transimission Housing -Mid
1
2.1
WG2229010002
螺塞
Screw plug
2
2.2
Q1461020
六角头螺栓弹簧垫圈平垫
Screw and spring washer un
12
2.3
WG2229010006
倒挡孔盖板
Plate
2
2.4
WG2229010016
倒挡孔盖板纸垫
Paper gasket
2
2.5
AZ2220010806
变速器中壳(12挡铝壳)
Transimission Housing -Mid
1
2.6
WG2203010002
放油螺塞总成
Screw plug
1
3
WG2229010001
定位销
Pin
4
4
Q1291050
双头螺柱
Screw
2
5
Q1291045
双头螺柱
Screw
19

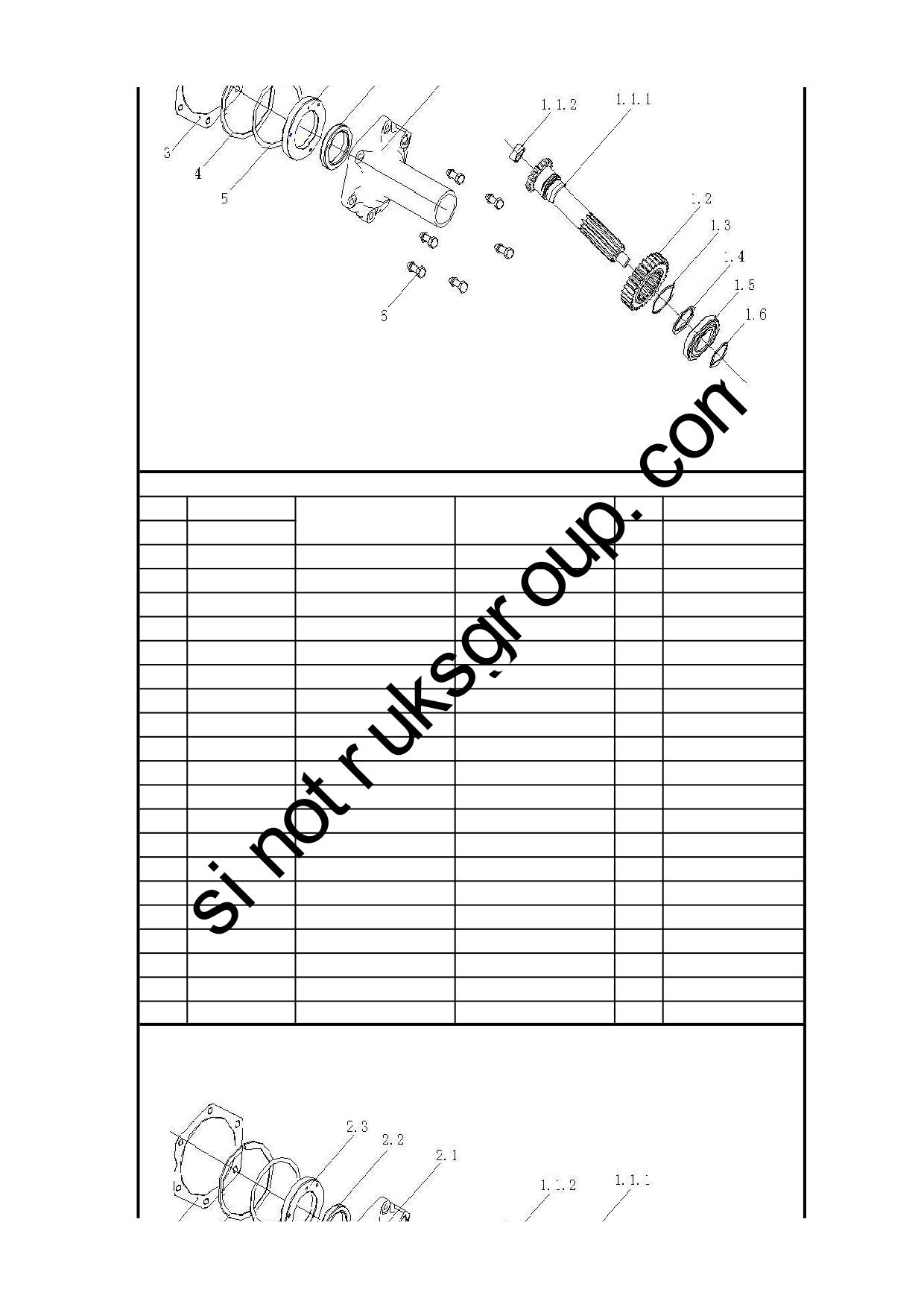

3.1.04 输入轴及端盖组件(超速挡,细高齿)/Input Shaft and Cover
第 3 页
3.1.04 输入轴及端盖组件(超速挡,细高齿)/Input Shaft and Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2203020235
输入轴及一轴齿轮总成(细
Input shaft & gear assembly
1
1.1
AZ2203020104
输入轴总成
Input shaft assembly
1
1.1.1
WG2210020007
输入轴
Input shaft
1
1.1.2
WG2229020005
衬套
Bushing
1
1.2
AZ2210020266
一轴齿轮
Gear
1
1.3
WG2229040003
卡簧
Clip
1
1.4
WG2229040103
隔套
Sleeve
1
1.5
WG9003326213
滚动轴承6213N-GB/T276
Bearing
1
1.6
AZ2208020001
卡簧选用件组
Clip components
1
1.6.1
WG9003991065
轴用弹性挡圈
Circlip
1
1.6.2
WG9003992065
轴用弹性挡圈
Circlip
1
1.6.3
WG9003993065
轴用弹性挡圈
Circlip
1
1.6.4
WG9003994065
轴用弹性挡圈
Circlip
1
1.6.5
WG9003995065
轴用弹性挡圈
Circlip
1
2
AZ2203020108
输入轴端盖及导油环总成
Cover and oil ring assembly
1
2.1
AZ2203020002
输入轴端盖总成
Input shaft cover assembly
1
2.2
AZ9003070055
骨架油封PS 55 75 12
Oil seal
1
2.3
AZ2229020007
导油环
Oil ring
1
3
AZ2229020015
输入轴端盖纸垫
Gasket
1
4
AZ9003990120
止动环120/129.7-GB305
Ring
1
3.1.04 输入轴及端盖组件(超速挡,细高齿)/Input Shaft and Cover
第 4 页
3.1.04 输入轴及端盖组件(超速挡,细高齿)/Input Shaft and Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
5
AZ2208020002
输入轴承调整垫片组
Shim
1
5.1
WG2229020011
调整垫片
Shim
1
5.2
WG2229020012
调整垫片
Shim
1
5.3
WG2229020013
调整垫片
Shim
1
6
WG9003801030
组合涂胶螺栓Q1421030
Bolt assembly
6

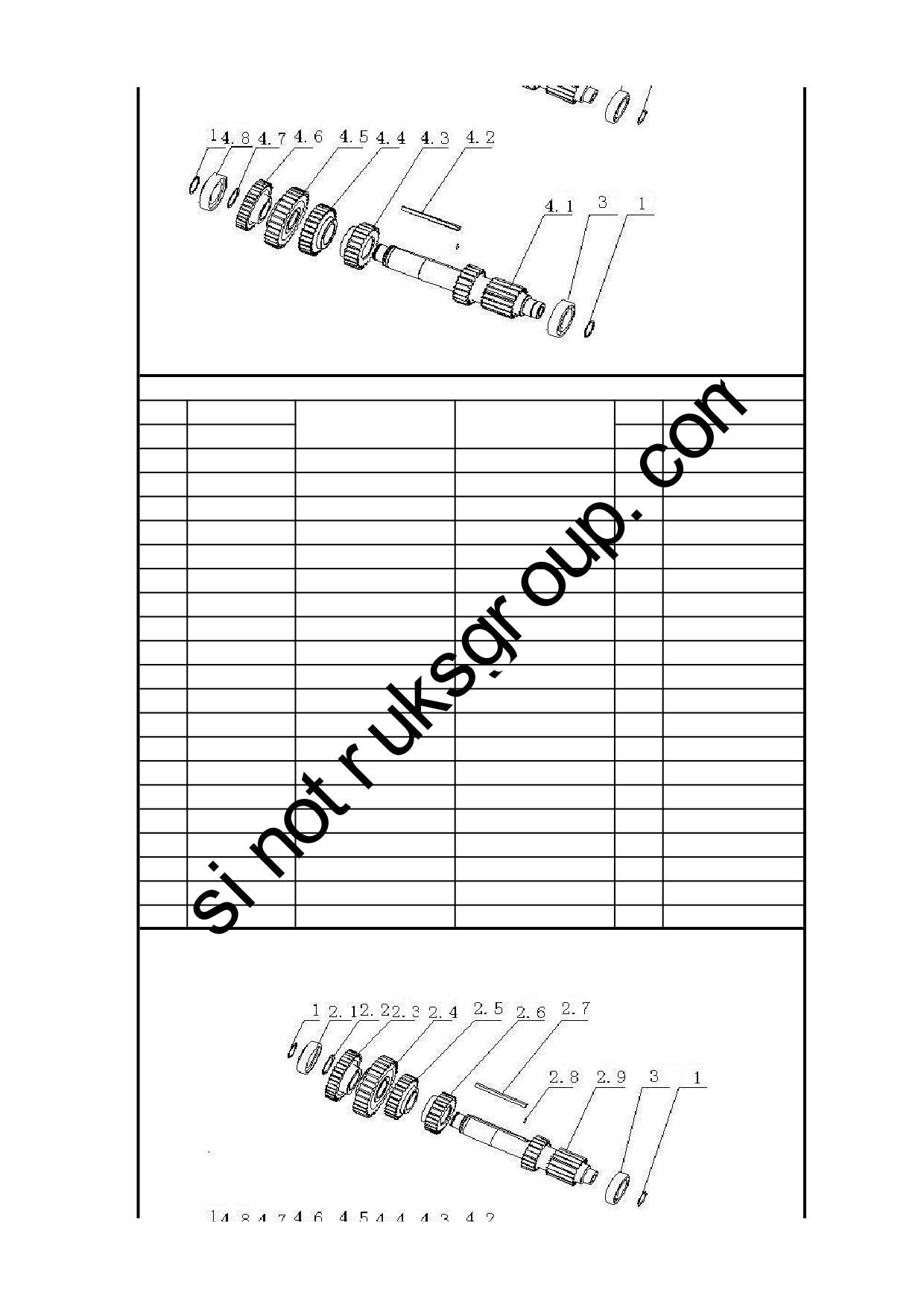

3.1.05 副轴组件/Lay Shaft
第 5 页

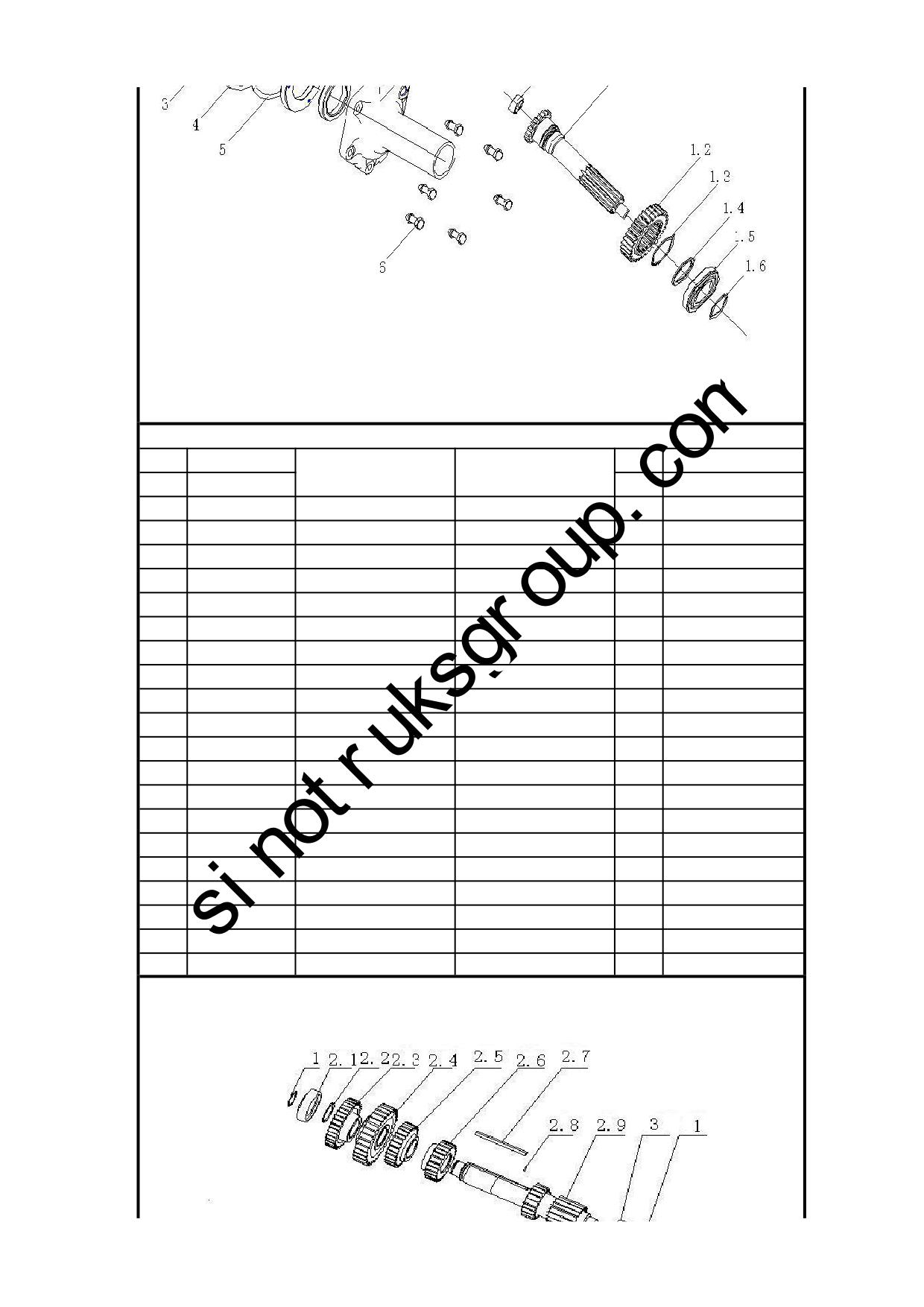

3.1.05 副轴组件/Lay Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
Q43145
轴用弹性挡圈
Snap ring
4
2
AZ2203030034
副轴总成(左)(超速挡)
Auxiliary shaft-left ass.
1
2.1
AZ9003320309
圆柱滚子轴承NUP309E（带
Bearing
1
2.2
Q43160
轴用弹性挡圈
Snap ring
1
2.3
AZ2210030266
副轴传动齿轮
Drive gear
1
2.4
AZ2210030265
副轴五挡齿轮
5th gear
1
2.5
AZ2210030254
副轴四挡齿轮
4th gear
1
2.6
AZ2210030153
副轴三挡齿轮
3rd gear
1
2.7
AZ2229030003
长平键
Key
1
2.8
Q5280514
弹性圆柱销
Spring cylinder pin
1
2.9
AZ2210030208
副轴(左)(摆线转子油泵)
Auxiliary shaft-left
1
3
AZ9003320309
圆柱滚子轴承NUP309E
Bearing
2
4
AZ2203030318
副轴总成(右)
Auxiliary shaft-right ass.
1
4.1
AZ2210030251
副轴(右)
Lay shaft-right
1
4.2
WG2229030003
长平键
Key
1
4.3
AZ2210030153
副轴三挡齿轮
3rd gear
1
4.4
AZ2210030254
副轴四挡齿轮
4th gear
1
4.5
AZ2210030265
副轴五挡齿轮
5th gear
1
4.6
AZ2210030266
副轴传动齿轮
Drive gear
1
4.7
Q43160
轴用弹性挡圈
Snap ring
1
3.1.05 副轴组件/Lay Shaft
第 6 页
3.1.05 副轴组件/Lay Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
4.8
AZ9003320309
圆柱滚子轴承NUP309E（带
Bearing
1
5
AZ9003990100
止动环100/106.5-GB305
Ring
2

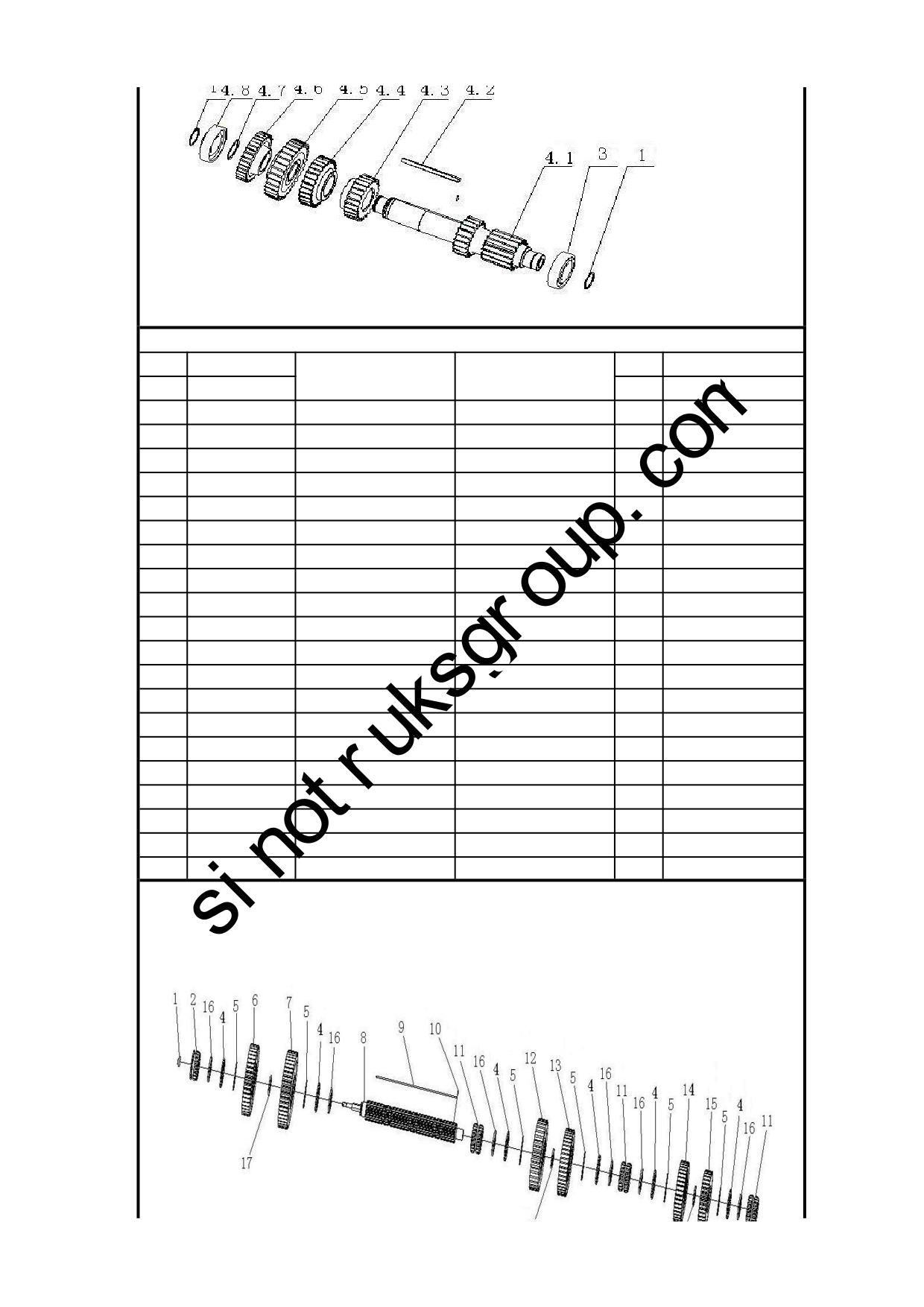

3.1.06 主轴组件/Main Shaft
第 7 页
3.1.06 主轴组件/Main Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2208040002
主轴调整垫片组
Adjust washer unit
1
2
WG2210040211
倒档滑套
Slide sleeve
1
4
WG2210040608
花键挡片
Spacer
6
5
WG2229040420
孔用压扁钢丝挡圈
Ring
1
6
AZ2210040266
主轴倒挡齿轮
R. gear
1
7
AZ2210040261
主轴一挡齿轮
1st gear
1
8
AZ2203040013
主轴带球头总成
Main shaft
1
9
AZ2229040027
六角键
Key
1
10
Q5280514
弹性圆柱销
Pin
1
11
WG2210040210
主轴滑套
Slide sleeve
3
12
AZ2210040262
主轴二挡齿轮
2nd gear
1
13
AZ2210040263
主轴三挡齿轮
3rd gear
1
14
AZ2210040264
主轴四挡齿轮
4th gear
1
15
AZ2210040267
主轴五挡齿轮(超速挡)
5th gear
1
16
AZ2229040073
主轴齿轮挡片
Spacer
6
17
AZ2229040072
主轴齿轮隔片
Spacer
3

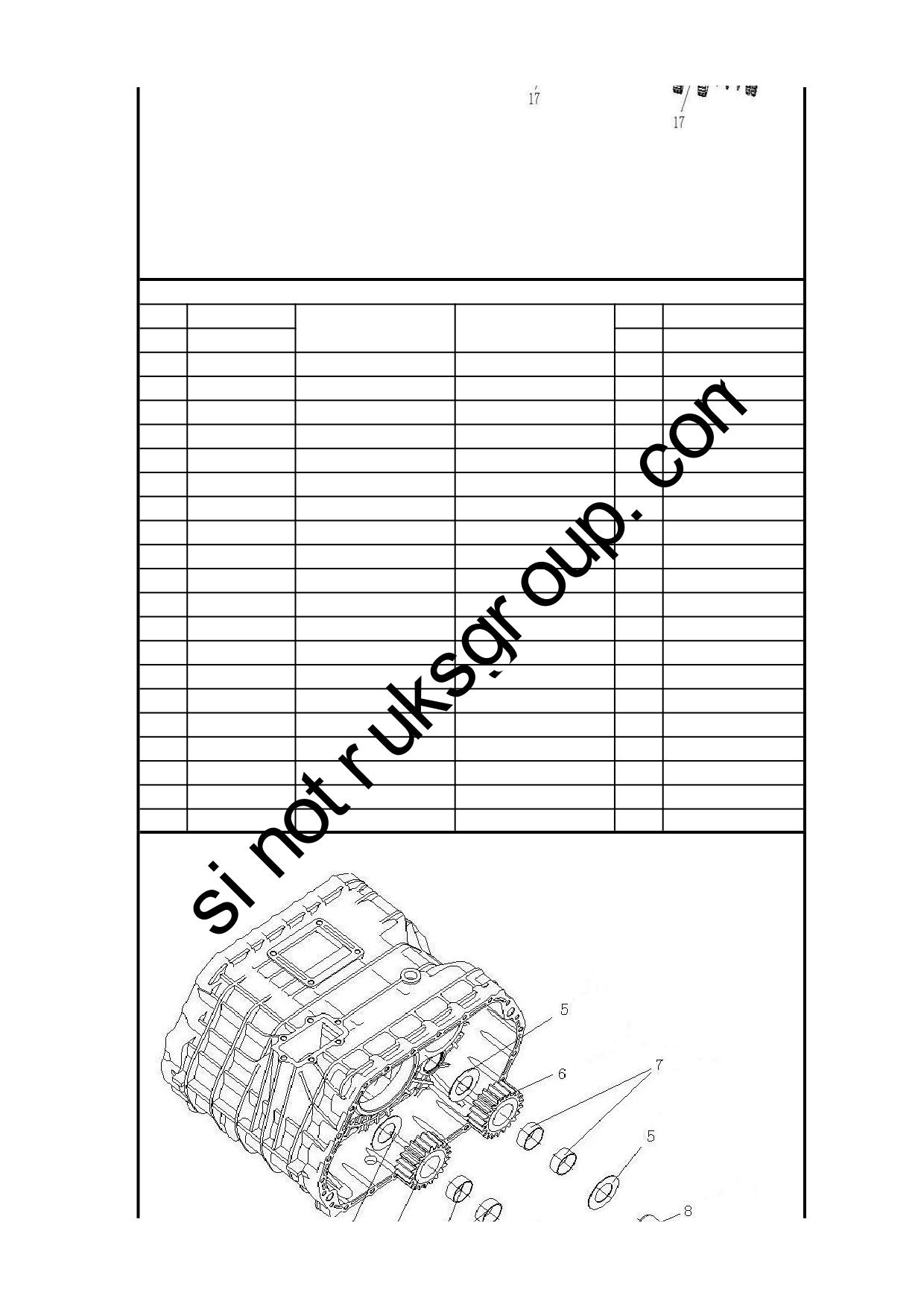

3.1.07 惰轮轴组件(铝壳)/Idle Wheel
第 8 页
3.1.07 惰轮轴组件(铝壳)/Idle Wheel
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2212050101
惰轮轴(左)
Idle gear cschaft
1
2
WG2229050001
垫片
Shim
2
3
WG9003395320
滚针轴承K455320
Needle roller bearing
2
4
WG2210050250
惰轮
Idle gear
1
5
WG2229050001
垫片
Shim
2
6
WG2210050250
惰轮
Idle gear
1
7
WG9003395320
滚针轴承K455320
Needle roller bearing
2
8
WG2212050101
惰轮轴(左)
Idle gear cschaft
1

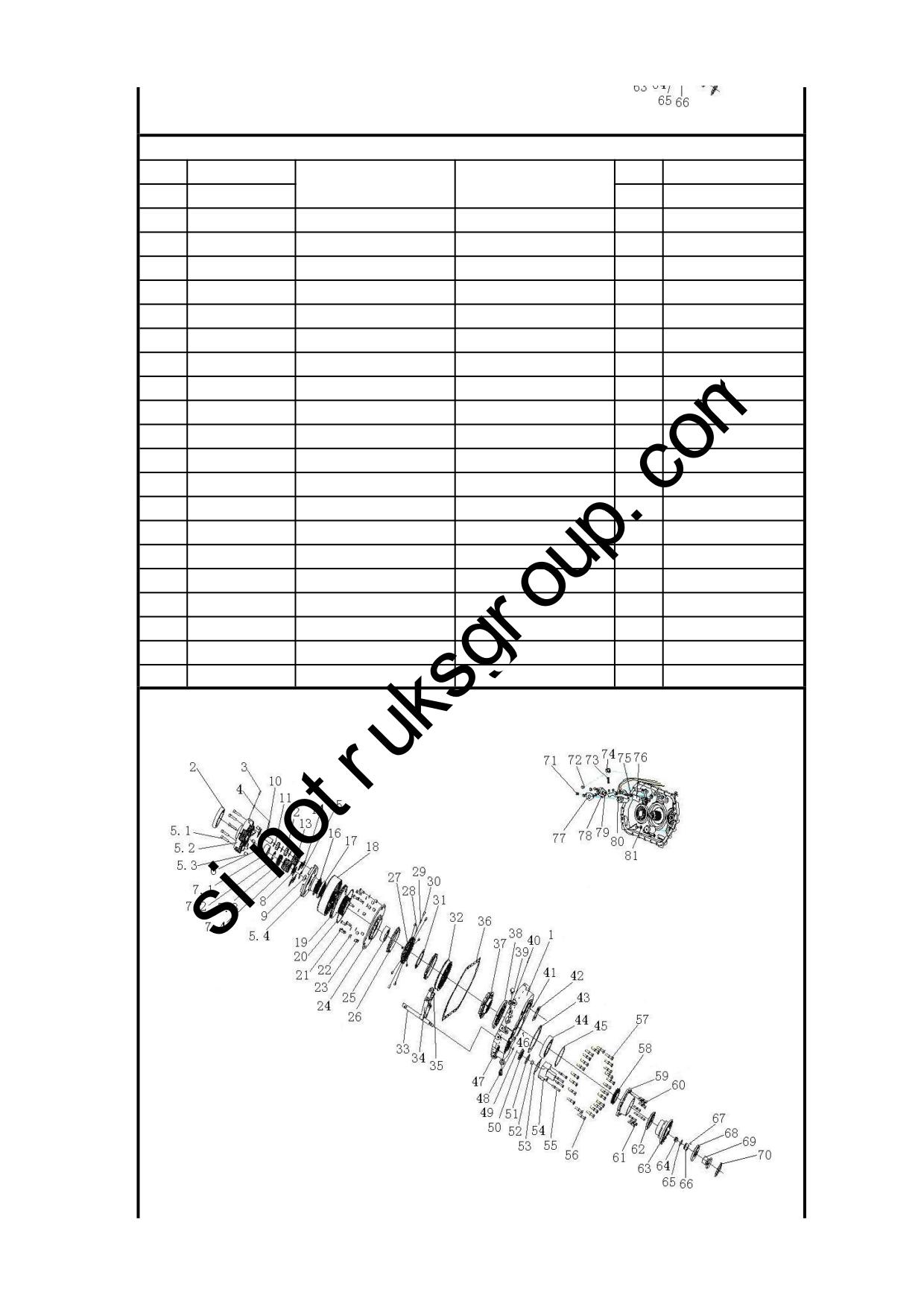

3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
第 9 页

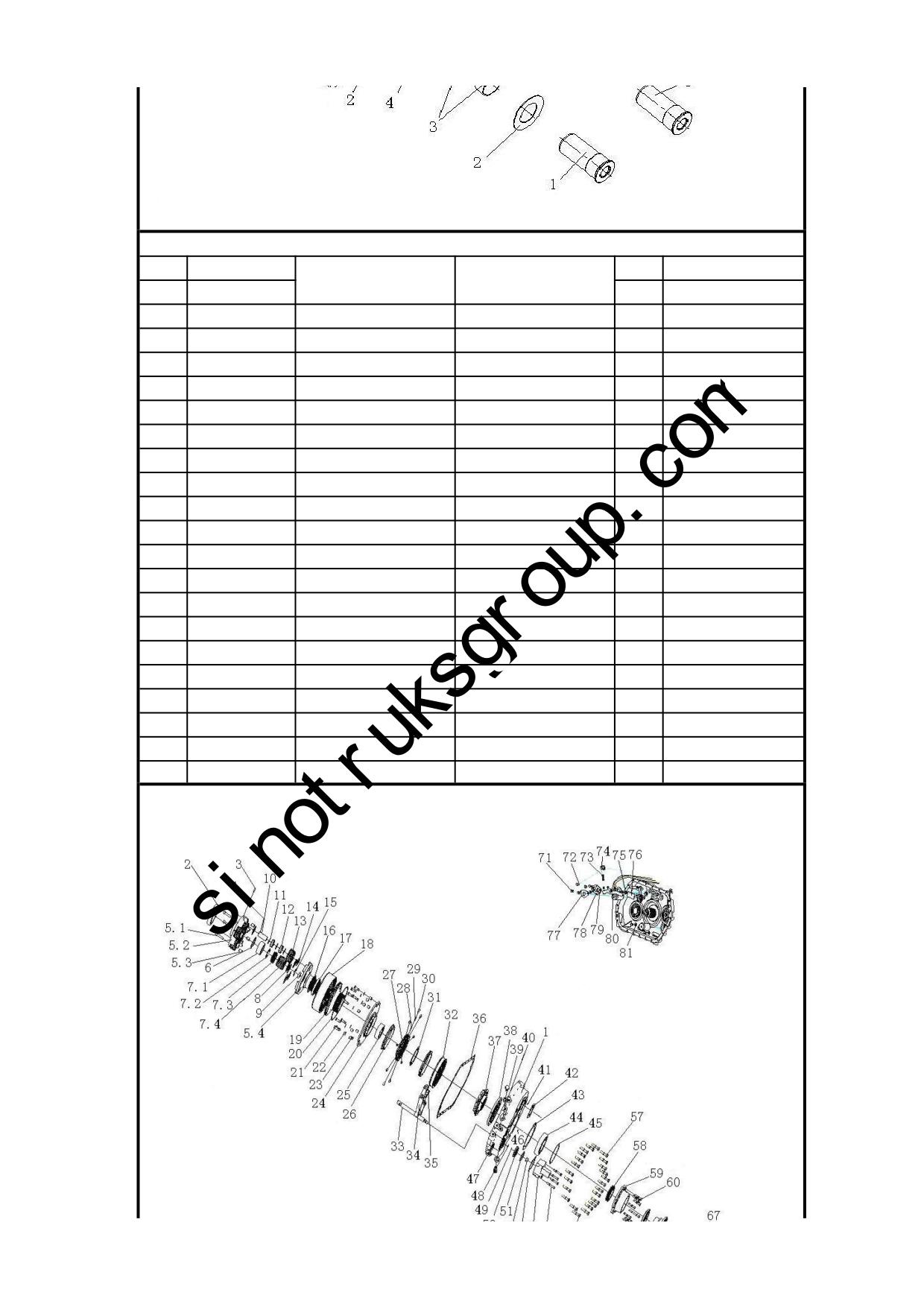

3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2220100016
变速器后壳再加工图(10挡
Rear housing (10 gearshifts)
1
2
WG9003326020
滚动轴承6020 GB/T276
Rolling bearing
1
3
Q5280630
弹性圆柱销
Pin
5
4
Q5280430
弹性圆柱销
Pin
5
5
AZ2203100002
行星架总成
Planetary gear frame assemb
1
5.1
WG9003821255
内六角圆柱头螺钉M12X1.
Screw
5
5.2
WG2225100002
行星架（前）
Planetary gear frame
1
5.3
WG2229100001
传扭套
Sleeve
5
5.4
AZ2225100001
输出轴
Output shaft
1
5.5
AZ9007970271
螺纹紧固胶LOCTITE271
Thread glue
1
6
WG2229100005
太阳轮垫片(前)
Gasket
1
7
AZ2203100003
太阳轮及套总成
Gear assembly
1
7.1
WG2210100002
花键套
Sleeve
1
7.2
Q43875
孔用钢丝挡圈
Circlip
1
7.3
WG2210100003
过渡套
Sleeve
1
7.4
WG2210100001
太阳轮
Gear
1
8
WG2229100006
太阳轮垫片(后)
Gasket
1
9
WG9003326322
滚动轴承63/22 GB/T276
Rolling bearing
1
10
WG2212100001
行星轮轴
Shaft
5
11
WG2229100007
滚子间隔片
Shim
15
3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
第 10 页

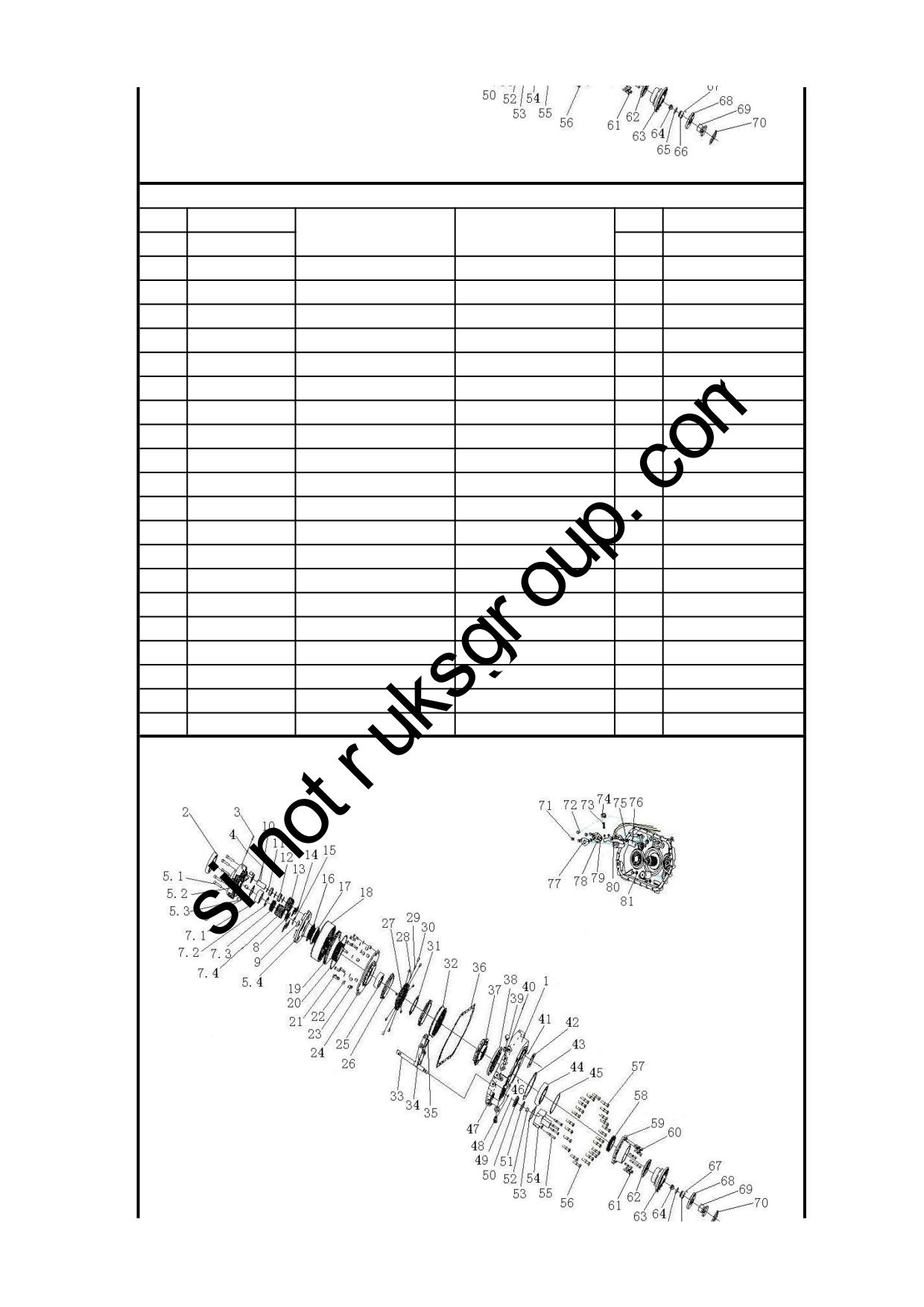

3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
12
WG9003321118
圆柱滚子11X18Ⅲb GB466
Roller
120
13
WG2210100004
行星轮
Gear
5
14
WG2229100008
行星轮垫片
Shim
10
15
WG9003991056
孔用弹性挡圈
Circlip
1
16
WG9003991125
孔用压扁钢丝挡圈
Circlip
1
17
WG9003321820
滚动轴承61820 GB/T276
Bearing
1
18
WG2210100005
内齿圈
Ring gear
1
19
WG2210100006
齿圈支架
Bracket
1
20
WG2229100012
钢丝挡圈
Circlip
1
21
Q150B1240
六角头螺栓
Bolt
9
22
Q40112
平垫圈
Washer
9
23
WG2229100002
传扭套
Sleeve
9
24
WG2203100005
低档锥毂总成
Tapered plate assembly
1
25
WG2229100032
隔套
Sleeve
1
26
WG2210100009
范围档同步环
Ring
2
27
WG2210100007
范围档同步齿座
Base
1
28
WG2229020003
推块内弹簧
Spring
9
29
WG2229020002
推块外弹簧
Spring
9
30
WG2229020001
同步推块
Block
9
31
WG9003991130
轴用弹性挡圈
Circlip
1
3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
第 11 页

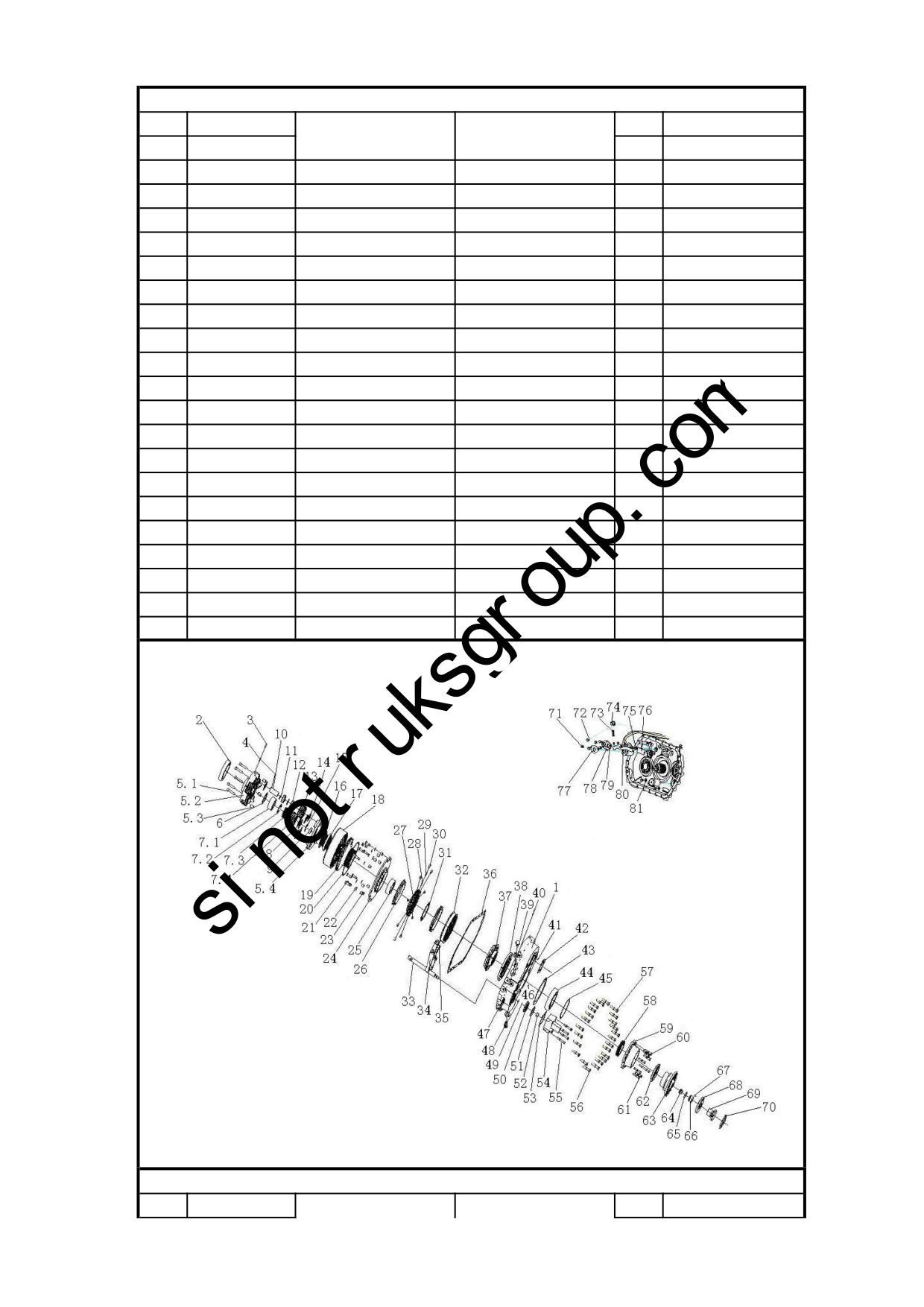

3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
32
WG2210100008
范围档同步滑套
Sleeve
1
33
WG2214100002
范围档拨叉轴
Fork shaft
1
34
WG2214100001
范围挡拨叉
Fork
1
35
WG2229100042
拨叉摆块
Block
2
36
WG2229100062
副箱纸垫
paper gasket
1
37
WG2203100006
高档锥毂总成
Tapered plate assembly
1
38
WG2203100007
导油环总成
Oil ring assembly
1
39
WG2229100043
拨叉支撑销
Pin
2
40
WG9003990024
波形弹性垫圈
Wave washer
2
41
WG9003070800
O形圈18000800 GB3452.1
O-ring
1
42
WG2229100048
盖板衬垫
Gasket
1
43
WG2229100041
输出轴后端盖纸垫
Gasket
1
44
WG9003326218
滚动轴承6218 GB/T276
Rolling bearing
1
45
AZ2208100003
调整垫片组
Shim
1
45.1
WG2229100035
调整垫片
Shim
1
45.2
WG2229100036
调整垫片
Shim
1
45.3
WG2229100037
调整垫片
Shim
1
46
WG9003070800
O形圈18000800 GB3452.1
O-ring
1
47
WG2229100061
吊装板
Plate
1
48
WG2229230010
插分挡后壳内孔密封圈
2
3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox

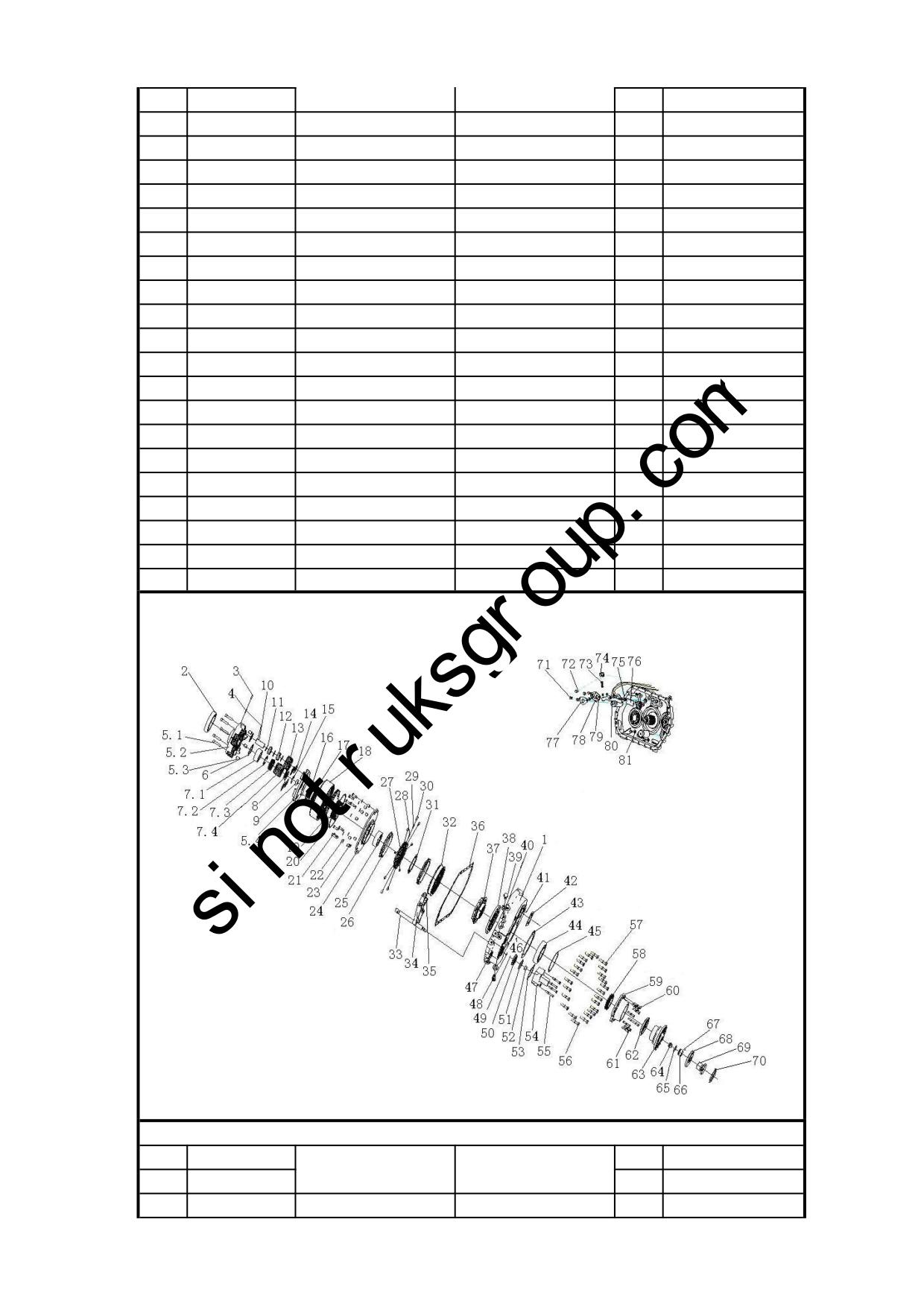

3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
序号
零部件图号
数量
备注
名称
Part Name
第 12 页
名称
Part Name
No.
Part No.
Qty
Remark
49
WG9003071700
O形圈26500170 GB3452.1
O-ring
1
50
WG2229100039
范围挡活塞
Piston
1
51
WG2229100040
范围挡活塞O形圈
Roliing
2
52
AZ9003870016
六角螺母M16×1.5
Nut
1
53
WG2229100049
范围挡气缸纸垫
Gasket
1
54
AZ2222100006
范围挡气缸
Range cylinder
1
55
AZ9003801075
组合涂胶螺栓Q1461075
Q1461075
4
56
Q1461065
六角头螺栓、弹簧垫圈和
Bolt assembly
16
57
Q1461070
六角头螺栓、弹簧垫圈和
Bolt assembly
8
58
WG2210100020
传感器齿圈
Ring gear
1
59
AZ2222100026
输出轴后端盖(双油封)
End cap
1
60
WG9003801057
组合涂胶螺栓Q1461055
Q1461055
7
61
WG9003801054
组合涂胶螺栓(Q170B1055
Bolt
1
62
WG9003070105
骨架油封PS 105 130 14
Oil seal
1
63
WG2210100018
输出法兰Φ180端面齿
Flange
1
64
WG2229100011
固定螺母
Nut
1
65
WG9003073150
O形圈35503150 GB3452.1
Rolling
1
66
WG2229100071
堵塞
Plug
1
67
WG9003345138
滚针P5×13.8 GB309
Needle
1
68
WG2229100072
压板
Plate
1
3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
3.1.08 范围挡副箱组件(电磁式传感器,HW50取力器,铝壳)/AT Sub-Gearbox
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
69
WG2229100073
螺栓
Bolt
1
第 13 页
70
WG2229100074
锁片
Shim
1
71
Q150B1025
六角头螺栓
Bolt
5
72
Q1421020
六角头螺栓和弹簧垫圈组
Bolt assembly
1
73
WG2229210019
范围档锁弹簧
Spring
1
74
WG2203100012
弹簧定位销总成
localizer Pin assembly
1
75
WG2229100056
锁板支销
Pin
1
76
WG2229100175
锁板垫板
Plate
1
77
WG2229100052
锁板压板（小）
Plate
1
78
WG2229100054
压板垫块
Block
3
79
WG2229100171
锁板压板(大,12挡)
Pressing plate
1
80
WG2229100170
主副箱互锁板
Plate
1
81
WG2229100059
惰轮轴压块
Briquetting
4
82
AZ9007970271
螺纹紧固胶LOCTITE271
Thread glue
1
83
AZ9007990001
硅酮密封胶
Sealant
1
84
AZ9007970242
螺纹紧固胶LOCTITE242
Thread glue
1
85
AZ9007990001
硅酮密封胶
Sealant
1
86
AZ9007970271
螺纹紧固胶LOCTITE271
Thread glue
1
87
AZ9007970242
螺纹紧固胶LOCTITE242
Thread glue
1

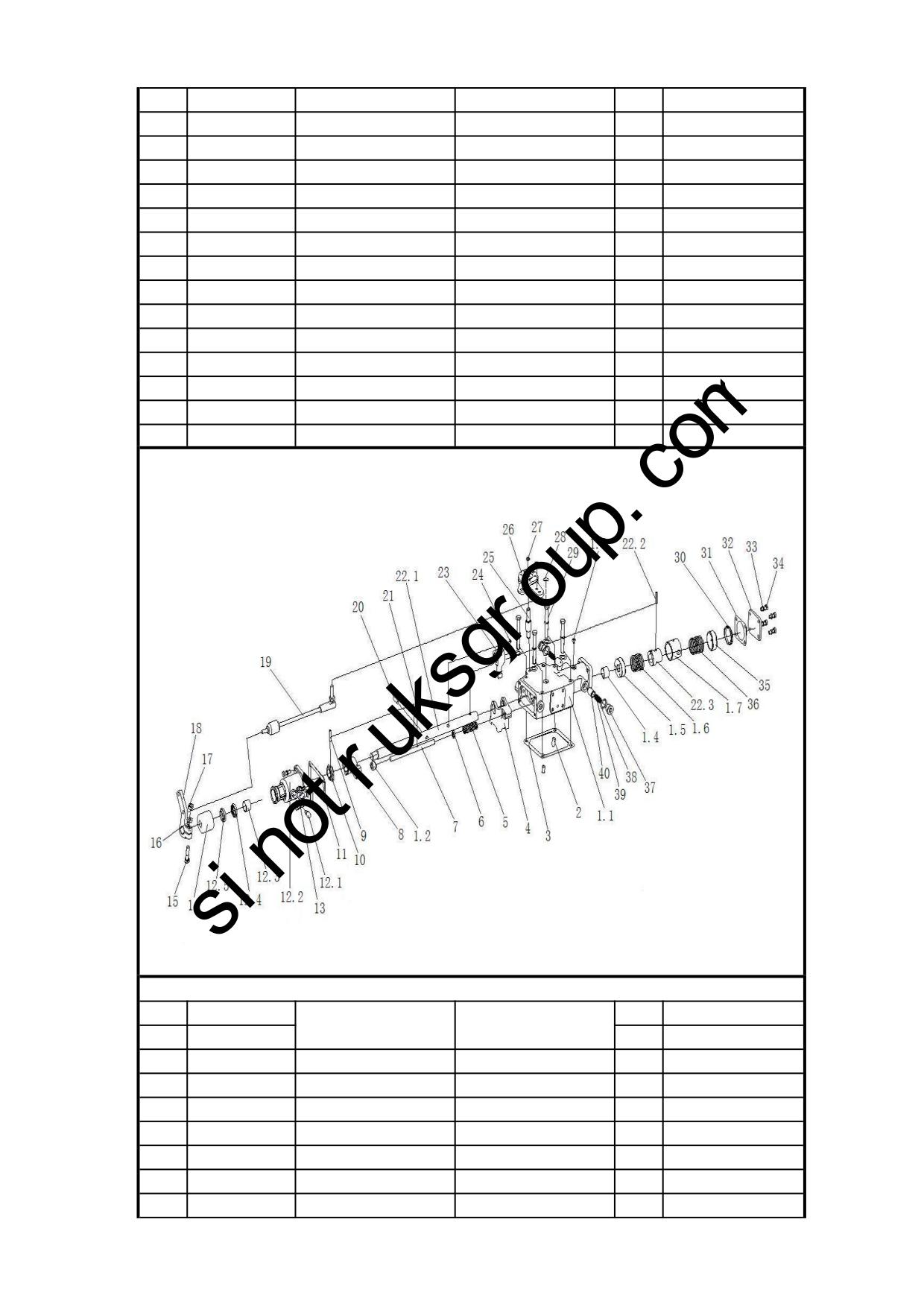

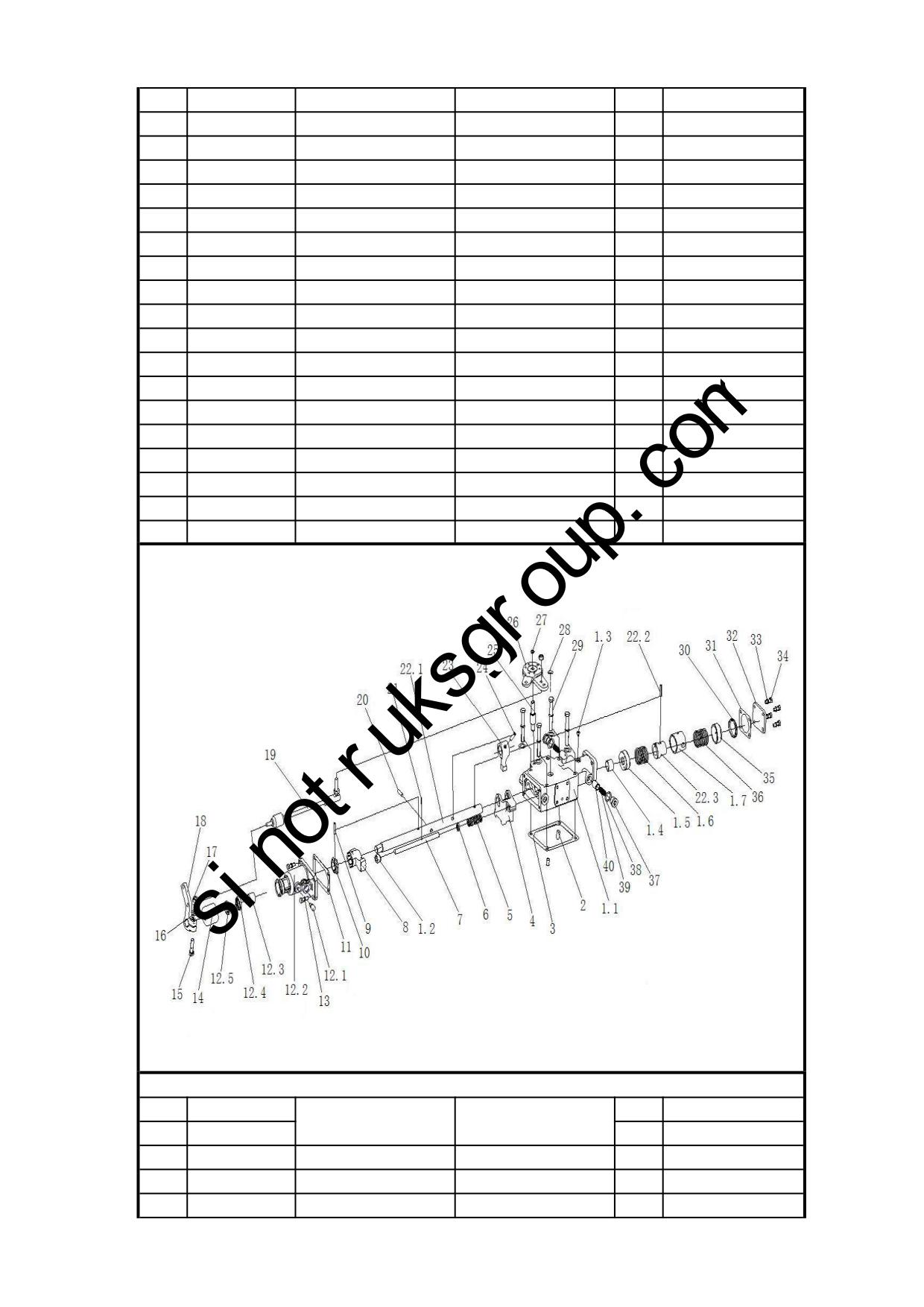

3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover

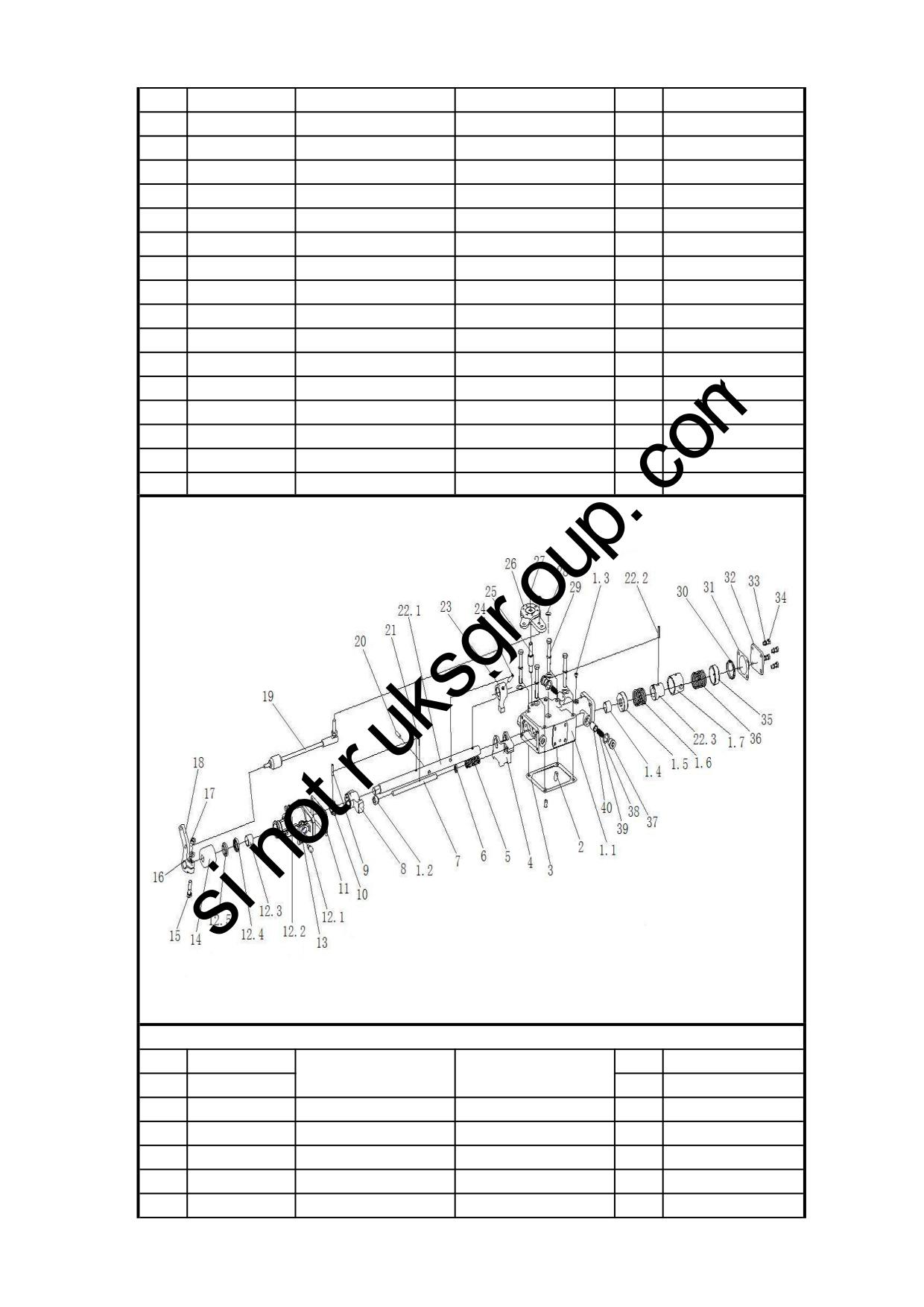

3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2203210058
小盖壳体总成(12挡双杆,
Housing assembly
1
1.1
WG2222210030
小盖壳体(12挡,双杆,铝壳
Housng
1
1.2
WG2229210001
衬套
Bushing
1
第 14 页
1.3
WG2229210006
紧定螺钉
Screw
1
1.4
WG2229002520
复合衬套SF2 25×28×20
Bushing
1
1.5
WG2229210004
定中座环
Ring
1
1.6
WG2229210303
定中弹簧
Spring
1
1.7
WG2229210005
间隔套
Sleeve
1
1.8
AZ9007970001
LOCTITE粘结剂
LOCTITE
1
2
WG2229210036
定位导套
Sleeve
2
3
WG2229210070
小盖纸垫
Gasket
1
4
WG2214210007
互锁叉
Fork
1
5
WG2229210333
自锁弹簧
Spring
1
6
WG2229210011
弹簧挡片
Spacer
1
7
WG2212210005
自锁销轴
Pin
1
8
WG2229210008
扇形自锁块
Block
1
9
Q5280632
弹性圆柱销
Pin
1
10
WG2229210014
传感器驱动环
Ring
1
11
WG2229210017
端盖衬垫
Gasket
1
12
AZ2203210032
小盖端盖总成(双杆,铝壳
End cap assy
1
3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover
3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
12.1
Q901
常开式通气塞
Breather
1
12.2
WG2222210032
小盖端盖(双杆摇臂侧)
Cover
1
12.3
WG2229002520
复合衬套SF2 25×28×20
Bushing
1
12.4
WG9003072501
端盖内油封
Oil seal
1
12.5
WG9003072502
端盖外油封
Oil seal
1
第 15 页
13
Q1420825
六角头螺栓和弹簧垫圈组
Bolt assembly
4
14
WG2229210026
防尘罩
Dust shield
1
15
Q150B1040TF2
六角头螺栓
Bolt
1
16
Q41810
波形弹性垫圈
Wave washer
1
17
Q340B10T13F2
I型六角螺母
Nut
1
18
WG2214210013
摇臂
Rocker arm
1
19
WG2229210040
选挡杆总成
Rod assembly
1
20
WG2229210012
驱动销
Pin
1
21
AZ9003343178
滚针P3×17.8 GB309
Needle
1
22
AZ2203210051
换档轴总成（双杆）
Shaft assembly
1
22.1
WG2212210009
换挡轴(双杆)
Shaft
1
22.2
Q5280632
弹性圆柱销
Pin
1
22.3
WG2229210060
定位环
Ring
1
23
WG2214210008
换挡头
Block
1
24
WG2229210009
销
Pin
1
3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover
3.1.09 小盖组件(双杆,铝壳,摇臂向上)/Small Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
25
WG2229270003
选档支撑轴
Shaft
1
26
WG2229210041
支撑杆总成
Rod assembly
1
27
Q43112
轴用弹性挡圈
Circlip
1
28
Q72220
碗形塞片
Shim
1
29
Q1461085
六角头螺栓、弹簧垫圈和
Bolt assembly
4
30
WG2229210022
隔环
Spacer
1
31
WG2229210024
端盖衬垫
Gasket
1
第 16 页
32
WG2229210023
小盖端盖（范围档锁侧）
Cover
1
33
Q40308
弹簧垫圈
Spring washer
4
34
Q150B0820
六角头螺栓
Bolt
4
35
WG2229210004
定中座环
Ring
1
36
WG2229210003
定中弹簧( 高档侧）
Spring
1
37
190003960005
圆柱头内六角螺塞
Plug
2
38
Q72320
密封垫圈
Gasket
2
39
WG2229210320
范围档锁弹簧
Spring
2
40
WG2229210018
范围档锁销
Pin
2
41
AZ9007970242
螺纹紧固胶LOCTITE242
Thread glue
1

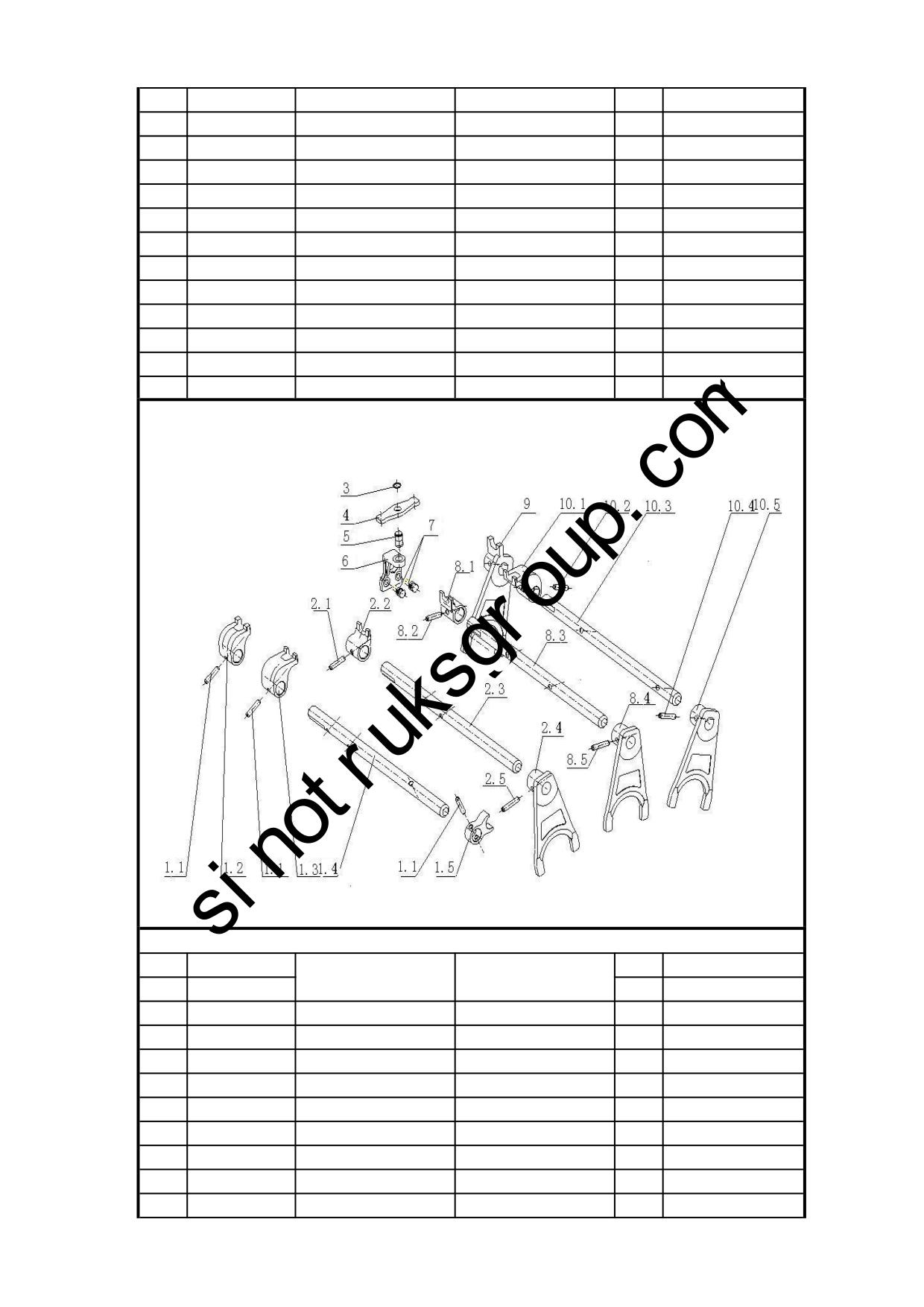

3.1.10 拨叉轴组件(超速挡)/Fork Shaft

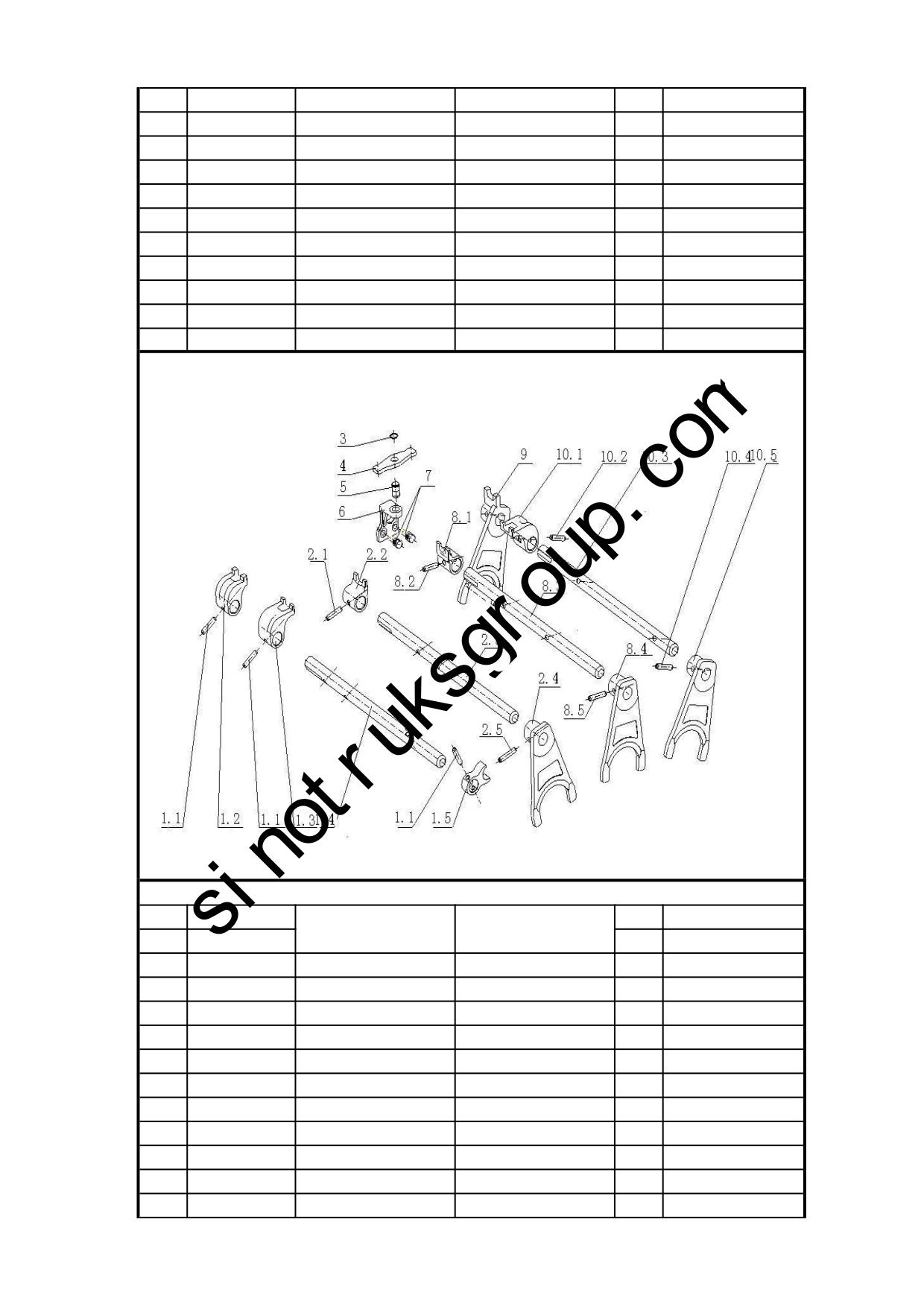

3.1.10 拨叉轴组件(超速挡)/Fork Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2203220021
五、六挡拨叉轴总成(超速
Fork shaft
1
1.1
WG2229220001
销
Pin
3
1.2
WG2214220008
拨块(超速挡)
Block
1
1.3
WG2214220005
拨块
Block
1
1.4
WG2212220011
五、六挡拨叉轴(超速挡)
Fork shaft
1
1.5
AZ2214220007
定位叉
Fork
1
2
AZ2203220008
三、四挡拨叉轴总成(12挡
3rd&4th gear fork shaft ass.
1
2.1
WG2229220001
销
Pin
1
2.2
WG2214220003
前进挡拨块
Block
1
第 17 页
2.3
WG2212220005
三、四挡拨叉轴(12挡)
3rd&4th gear fork shaft
1
2.4
WG2214220001
拨叉
Fork
1
2.5
WG2229220002
销
Pin
1
3
Q43114
轴用弹性垫圈
Spring washer
1
4
WG2214220014
换挡摆杆
Oscillating bar
1
5
WG2229220017
销子
Pin
1
6
WG2229220016
支架
Bracket
1
7
WG9003800825
组合涂胶螺栓Q1420825
Screw
2
8
AZ2203220002
一、二挡拨叉轴总成
1st&2nd gear fork shaft ass.
1
8.1
WG2214220003
前进挡拨块
Block
1
8.2
WG2229220001
销
Pin
1
3.1.10 拨叉轴组件(超速挡)/Fork Shaft
3.1.10 拨叉轴组件(超速挡)/Fork Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
8.3
WG2212220002
一、二挡拨叉轴
1st&2nd gear fork shaft
1
8.4
WG2214220001
拨叉
Fork
1
8.5
WG2229220002
销
Pin
1
9
WG2214220006
拨叉
Fork
1
10
AZ2203220007
倒挡拨叉轴总成(12挡)
Reverse gear fork shaft ass.
1
10.1
WG2214220005
拨块
Block
1
10.2
WG2229220001
销
Pin
1
10.3
WG2212220001
倒挡拨叉轴
Reverse gear fork shaft
1
10.4
WG2229220002
销
Pin
1
10.5
WG2214220001
拨叉
Fork
1
第 18 页
3.1.11 油泵及管路组件(12挡,转子油泵,超速挡,取力器)/Oil Pump and Pipe
3.1.11 油泵及管路组件(12挡,转子油泵,超速挡,取力器)/Oil Pump and Pipe
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2203240009
摆线转子油泵总成
Oil pump assy
1
2
WG2229000005
副轴端盖纸垫
Paper pad
1
3
Q1401070
六角头螺栓和平垫圈组合
Bolt assembly
2
4
WG9003801070
组合涂胶螺栓Q1421070
Bolt assembly
2
5
WG2203240013
箱体进油管总成
Tube assembly
1
6
WG9004130016
组合密封垫圈
Gasket assembly
2
7
WG2203240012
输入轴进油管总成
Tube assembly
1
8
WG2203240011
出油管总成
Tube assembly
1
9
WG9003961670
空心螺栓
Hollow bolt
1
10
1.90004E+11
空心螺栓
Hollow bolt
2
11
WG9004130016
组合密封垫圈
Gasket assembly
6
12
1.90004E+11
空心螺栓
Hollow bolt
1
13
Q1421090
六角头螺栓和弹簧垫圈组
Bolt assembly
1
第 19 页
14
Q1421040
六角头螺栓和弹簧垫圈组
Bolt assembly
1
15
WG2229240030
进油管纸垫
Gasket
1
16
WG2229240008
箱内管2
Tube
1
17
WG9004130016
组合密封垫圈
Gasket assembly
8
18
WG2203240014
副箱进油管总成
Tube assembly
1
19
WG9003961650
空心螺栓
Hollow bolt
1
20
1.90004E+11
空心螺栓
Hollow bolt
1
3.1.11 油泵及管路组件(12挡,转子油泵,超速挡,取力器)/Oil Pump and Pipe
3.1.11 油泵及管路组件(12挡,转子油泵,超速挡,取力器)/Oil Pump and Pipe
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG2229240021
箱内管1
Tube
1
22
WG2203240024
滤网总成
Net assembly
1
23
WG9003070085
O形圈26500850 GB3452.1
O-ring
2
24
WG9003077100
O形圈26507100 GB3452.1
O-ring
1
25
WG2222240005
滤网端盖
Cover
1
26
Q1420822
六角头螺栓和弹簧垫圈组
Bolt assembly
2
第 20 页
3.1.12 气动管路阀组件（12挡）/Air Pipe and Valve

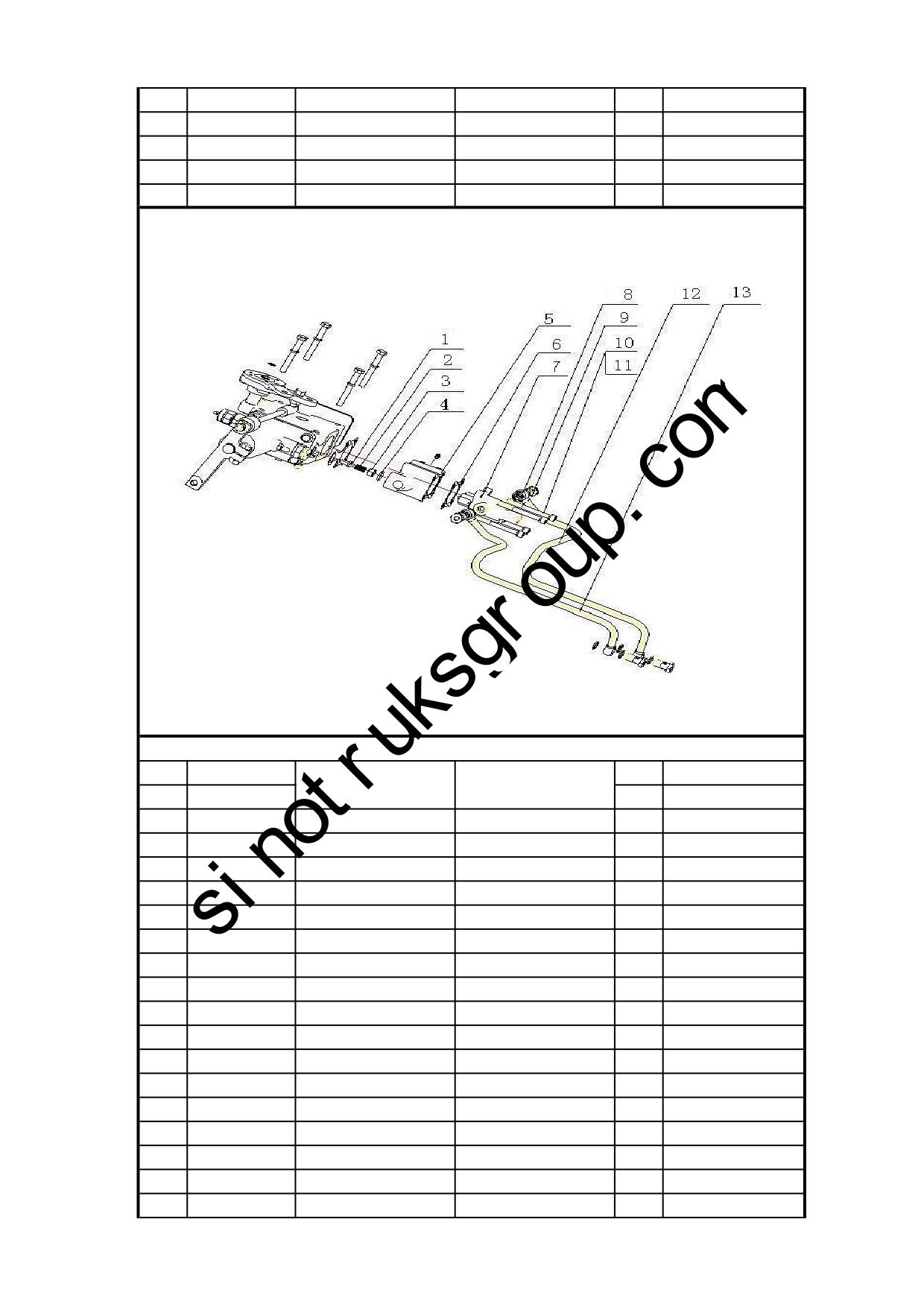

3.1.12 气动管路阀组件（12挡）/Air Pipe and Valve
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2229250015
锁止销
Pin
1
2
WG2229250004
弹簧
Spring
1
3
WG2229250017
衬套
Bushing
1
4
WG9003071700
O形圈26500170 GB3452.1
O-ring
1
5
WG2203250010
气控锁止阀总成
Air control valve assembly
1
6
WG2229250005
双H阀衬垫
Gasket
2
7
WG2203250003
双H阀总成
Valve
1
8
Q72314
密封垫圈
Gasket
8
9
190003962621
空心螺栓
Hollow bolt
4
10
Q218B0880
内六角圆柱头螺钉
Screw
4
11
Q40308
弹簧垫圈
Spring washer
4
12
WG2203250022
12挡范围挡成型软管总成(高挡)
Hose
1
13
WG2203250021
12挡范围挡成型软管总成(低挡)
Hose
1
第 21 页
3.1.13 离合器操纵组件/Clutch Control System
3.1.13 离合器操纵组件/Clutch Control System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
Q43130
轴用弹性挡圈
Snap ring
1
2
Q5510825
普通平键(GB/T1096键8x7
Pin
2
3
WG2203260007
拨叉轴总成
Fork Shaft ass
1
4
Q151C1030
六角头螺栓
Screw
4
5
WG2229260015
助力缸支架
Bracket of booster
1
6
AZ2203260001
拨叉轴支架总成
Bracket ass. of fork shaft
1
6.1
WG2229260001
拨叉轴支架
Bracket of fork shaft
1
6.2
WG2229003030
复合衬套（DX）30×34×
Bush
1
7
Q40310
弹簧垫圈
Spring washer
4
8
WG2229260013
前壳体下盖板
Plate
1
9
Q1420615
六角头螺栓和弹簧垫圈组
Screw and spring washer un
3
10
WG2214260001
离合器分离拨叉
Releasing fork
1
11
Q2881016F9
内六角锥端紧定螺钉
Screw
2
12
WG9003801063
组合涂胶螺栓(Q150B1062
Screw
3
第 22 页
3.1.14 变速器操纵附件/Shifting Accessories
3.1.14 变速器操纵附件/Shifting Accessories
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2229270008
软轴支架（拉式）
Bracket
1
2
Q150B1020
六角头螺栓
Bolt
4
3
Q40310
弹簧垫圈
Spring washer
4
3.1.15 电器开关组件(DIN开关,电磁式传感器)/Electric Switch
第 23 页
3.1.15 电器开关组件(DIN开关,电磁式传感器)/Electric Switch
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG2209280022
空挡压力开关DIN接头(常
Pressure switch(normally of
1
2
WG2229280001
密封垫圈
Gasket
2
3
WG2209280023
倒挡压力开关DIN接头(常
Pressure switch(normally on
1
4
WG2209280010
里程表传感器
Speedometer sensor
1
5
WG2209280024
压力开关DIN接头
Pressure switch
1
3.1.16 标牌组件/Name Plate
第 24 页
