3.1.16 标牌组件/Name Plate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ2229300001
铭牌
Nameplate
1
3.1.17 HW50取力器组件/ PTO
第 25 页

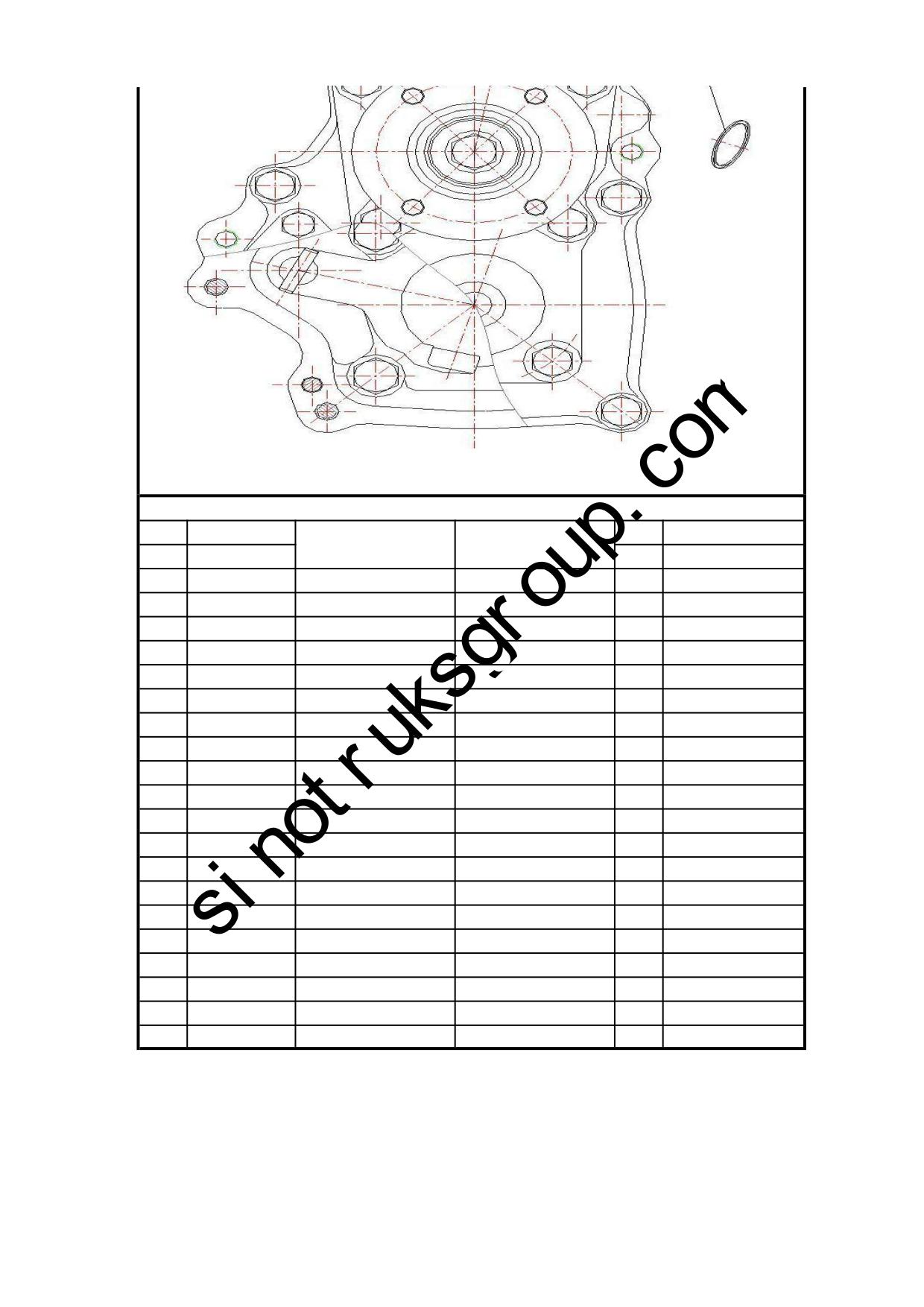

3.1.17 HW50取力器组件/ PTO
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9700290010
取力器总成
PTO ass.
1
2
WG9003070800
O形圈18000800 GB3452.1
O-ring
1
第 26 页

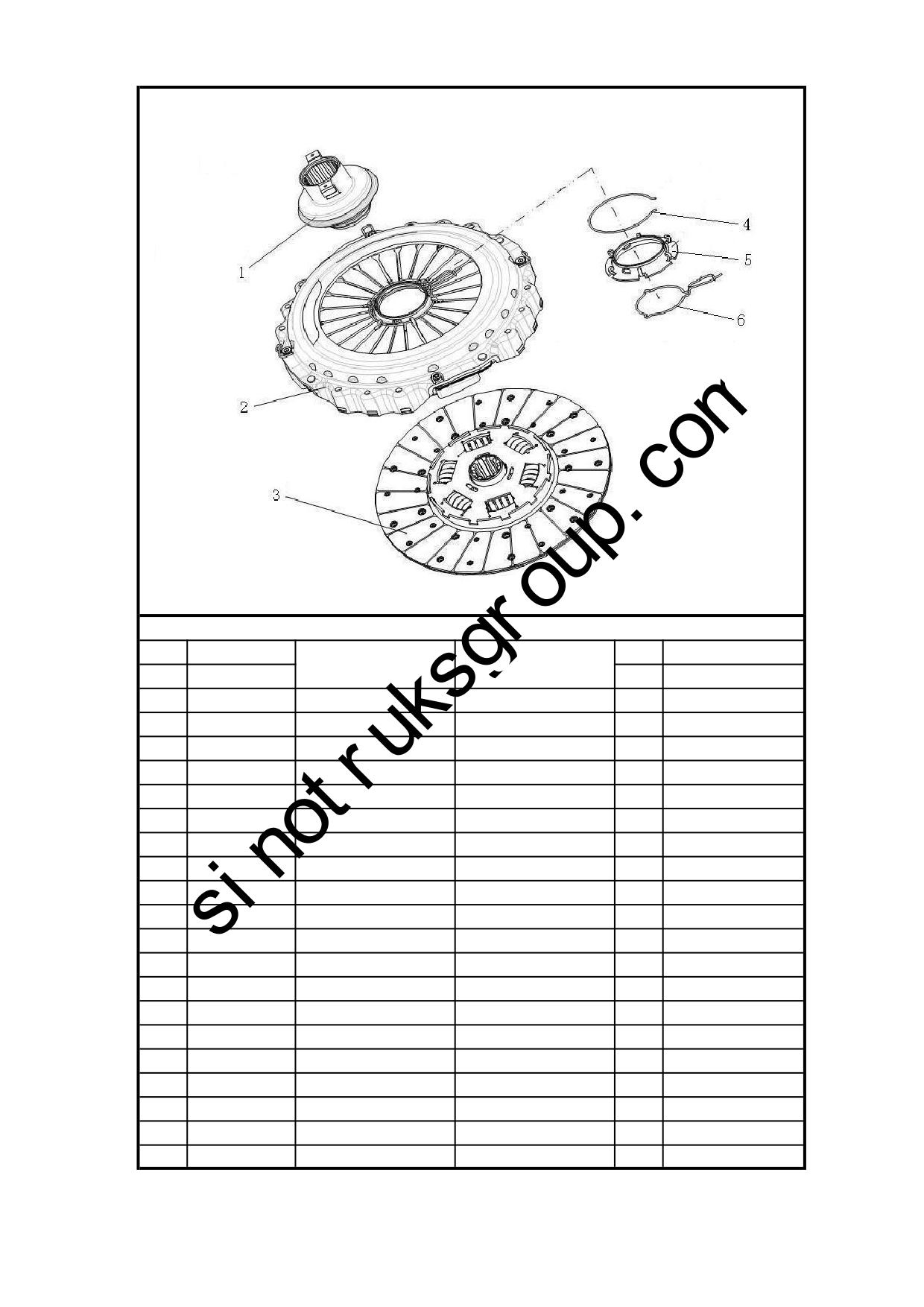

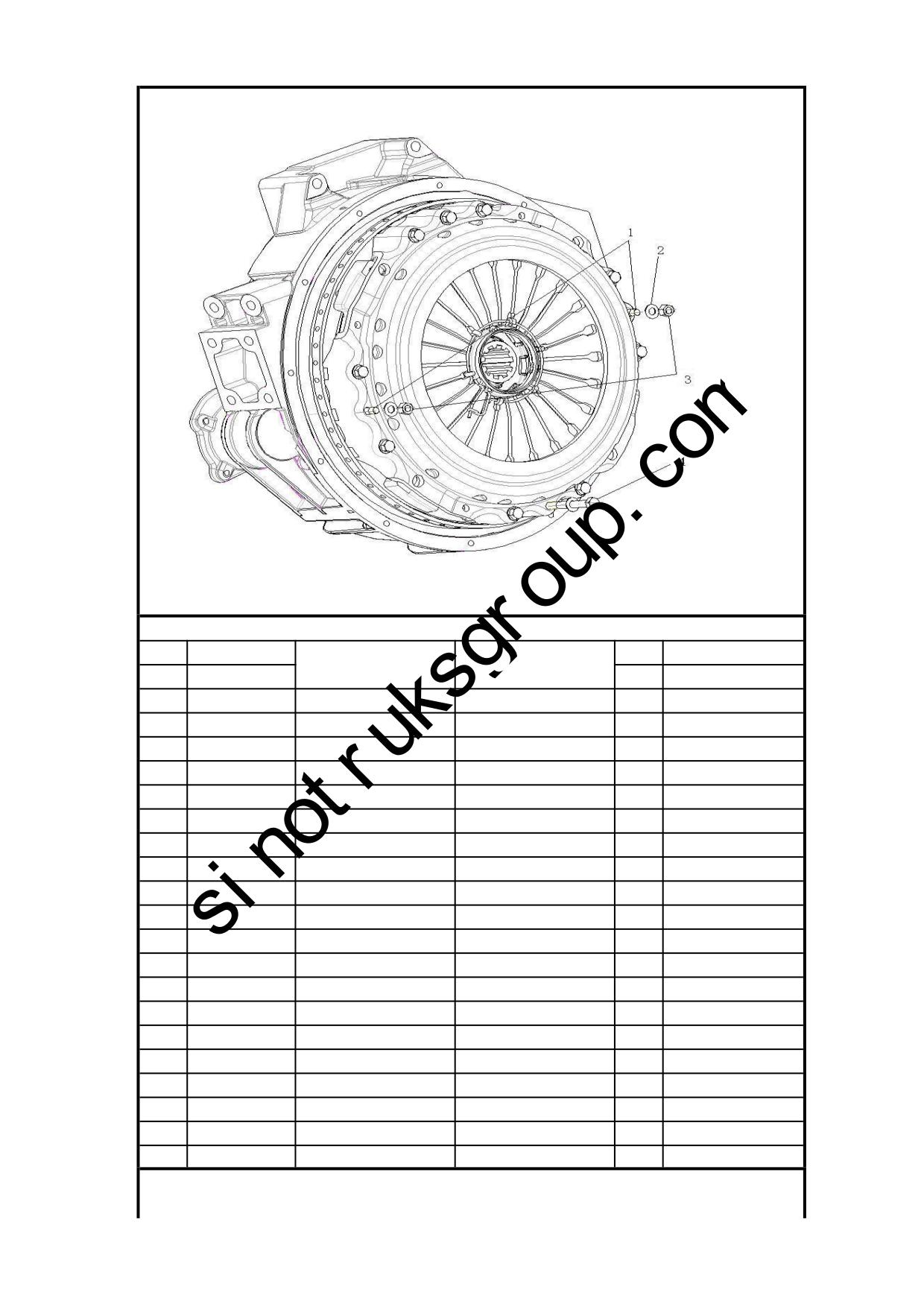

3.2.01 CH430-21型拉式膜片弹簧离合器总成/Clutch Assembly
3.2.01 CH430-21型拉式膜片弹簧离合器总成/Clutch Assembly
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725160510
离合器分离轴承总成
Clutch release bearing ass.
1
2
AZ9725160100
离合器压盘总成
Clutch pressure plate ass.
1
3
WG9725161390
从动盘总成
Driven plate ass.
1
4
WG9725160067
固定环
Fixing ring
1
5
WG9725160065
分离拉环
Separating ring
1
6
WG9725160066
弹性锁环
Spring ring
1
第 1 页

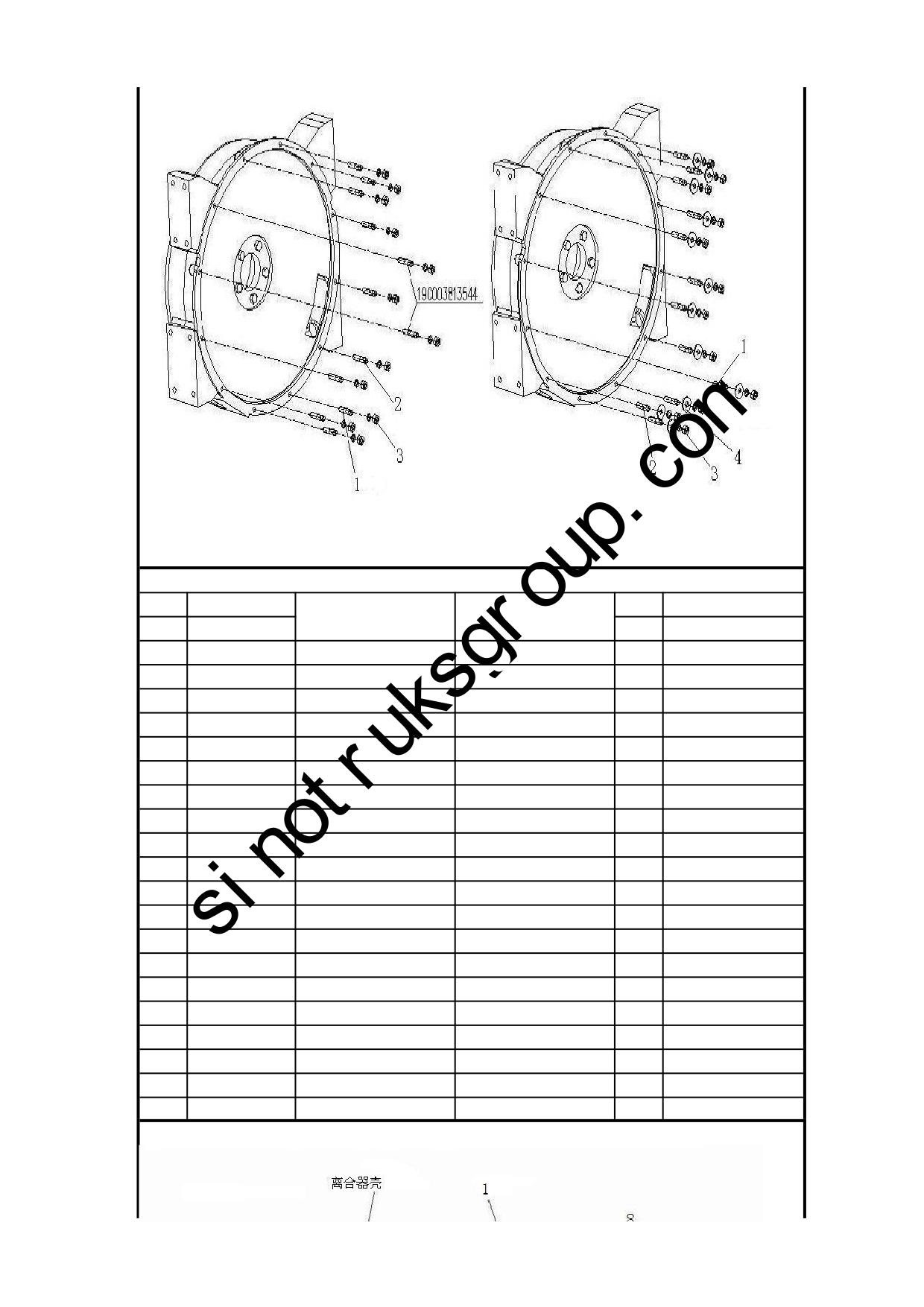

3.3.01 离合器连接螺栓/Clutch Connect Screw
3.3.01 离合器连接螺栓/Clutch Connect Screw
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
ZQ1201085TF6
双头螺柱M10
Stud
2
2
Q41810
波形弹性垫圈
Wave washer
12
3
ZQ340B10T13F6
1型六角螺母M10
Hexagon nuts ,style 1
2
4
ZQ150B1080TF6
六角头螺栓M10
Hexagon head bolts
10
3.3.02 铝壳变速器用双头螺柱/Stud
第 1 页
3.3.02 铝壳变速器用双头螺柱/Stud
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
ZQ1201040TF6
双头螺柱M10*1.5
Stud
1
2
ZQ1201060TF6
双头螺柱M10
Stud
11
3
ZQ340B10T13F6
1型六角螺母M10
Hexagon nuts ,style 1
12
4
Q40110
平垫圈
Washer
12

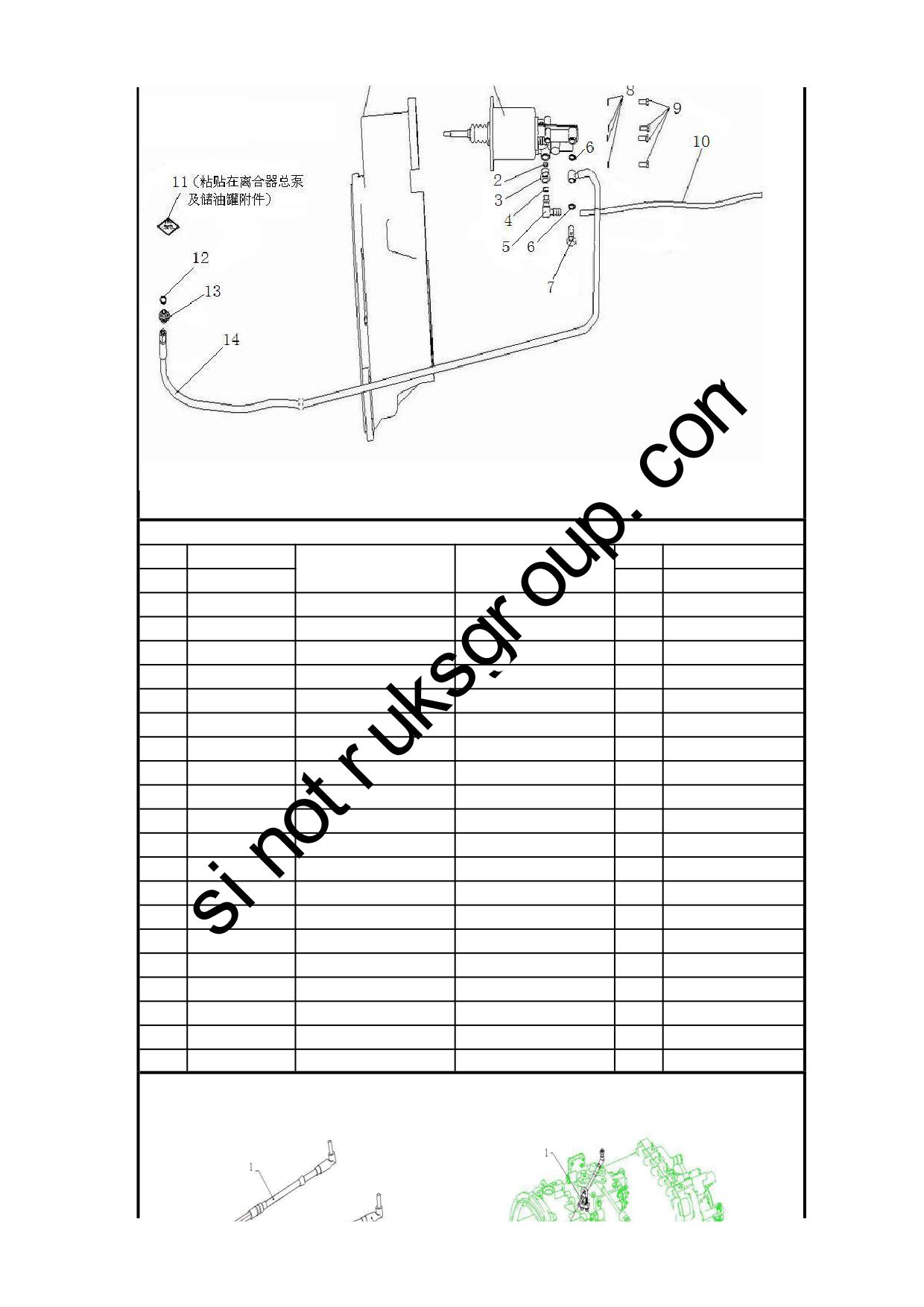

3.3.03 离合器液压操纵装置/Cluth Hydraulic Operating System
第 2 页
3.3.03 离合器液压操纵装置/Cluth Hydraulic Operating System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725230041
离合器助力缸（Φ102、Φ
Clutch operating cylinder
1
2
WG9000361004
弹性元件NG8
Gasket
1
3
WG9000361006
螺母座NG8
Nut
1
4
WG9000361005
卡簧NG8
Clip
1
5
WG9000361201
直角接头体NG8/NW6
Nozzle
1
6
Q72314T5F
密封垫圈
Gasket
2
7
190003962621
空心螺栓
Hollow bolt
1
8
Q41208
外锯齿锁紧垫圈
Washer
4
9
ZQ150B0818
六角头螺栓M8
Hexagon head bolts
4
10
190003179781
聚酰胺管（Φ8*1）
Plastic tube
100
11
WG9114230019
离合器制动液标牌
Sign
1
12
Q72314T5F
密封垫圈
Gasket
1
13
WG9160230092
端直通接头体
Nozzle
1
14
WG9719230027
高压软管
Hose
1

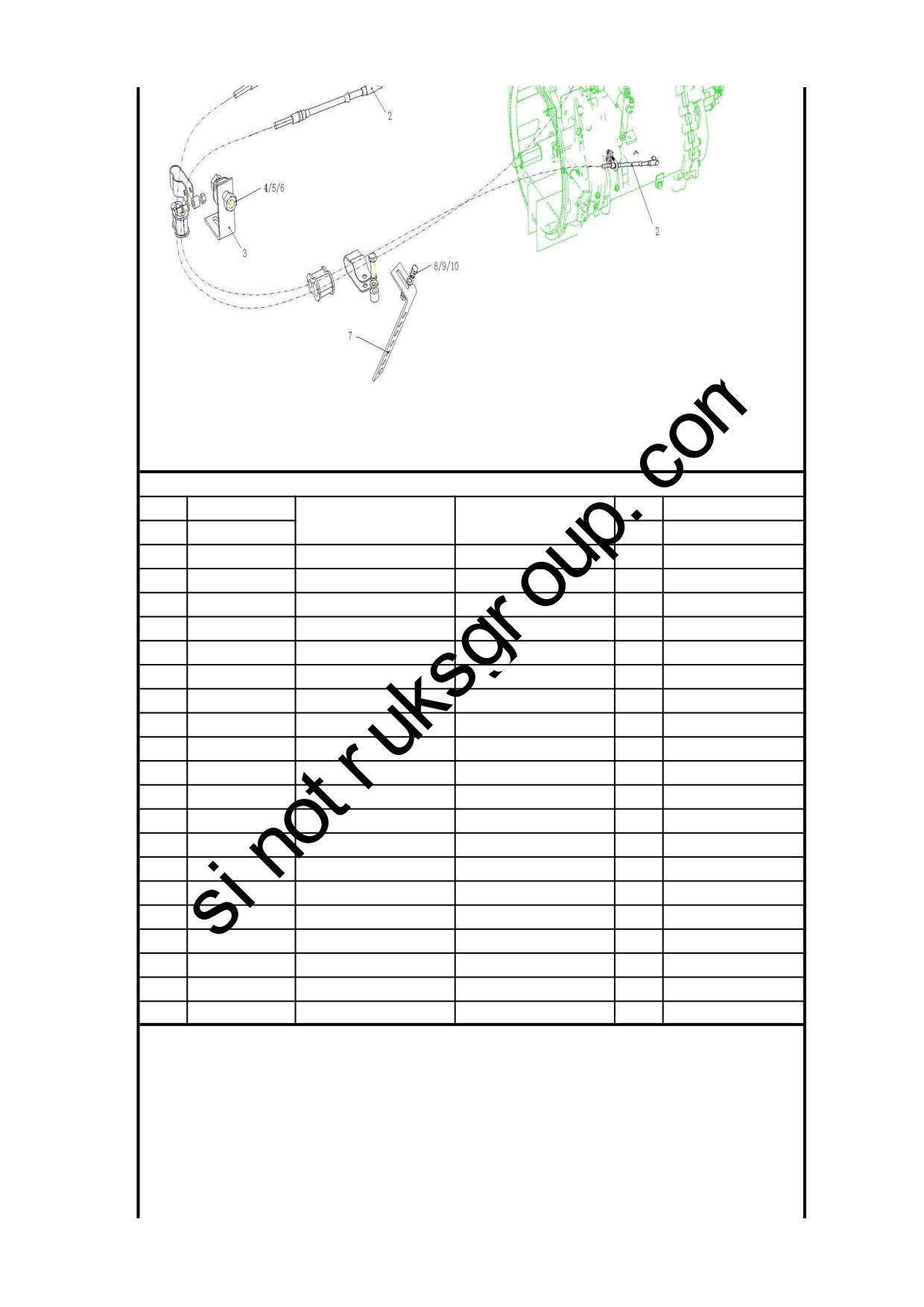

3.3.04 HW19710变速器软轴操纵（A7 底盘部分 高地板 右置车）/HW19710 Flexible Cable Shift System
第 3 页
3.3.04 HW19710变速器软轴操纵（A7 底盘部分 高地板 右置车）/HW19710 Flexible Cable Shift System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725240288
选挡软轴总成（4300）
1
2
WG9725240290
换挡软轴总成（4200）
1
3
WG9731470160
支架
Bracket
1
4
ZQ150B0616
六角头螺栓M6
Hexagon head bolts
2
5
ZQ150B0610
六角头螺栓M6
Hexagon head bolts
1
6
ZQ340B06
1型六角螺母M6
Hexagon nuts ,style 1
3
7
WG9718360017
五孔支架
Bracket
1
8
ZQ150B1035
六角头螺栓M10
Hexagon head bolts
1
9
Q40210
大垫圈
Washer
1
10
ZQ340B10
1型六角螺母M10*1.5
Hexagon nuts ,style 1
1
3.3.05 HW19712CL 变速器软轴操纵（T7,驾驶室部分,高地板,右置车)/Flexible Cable Shift System
第 4 页

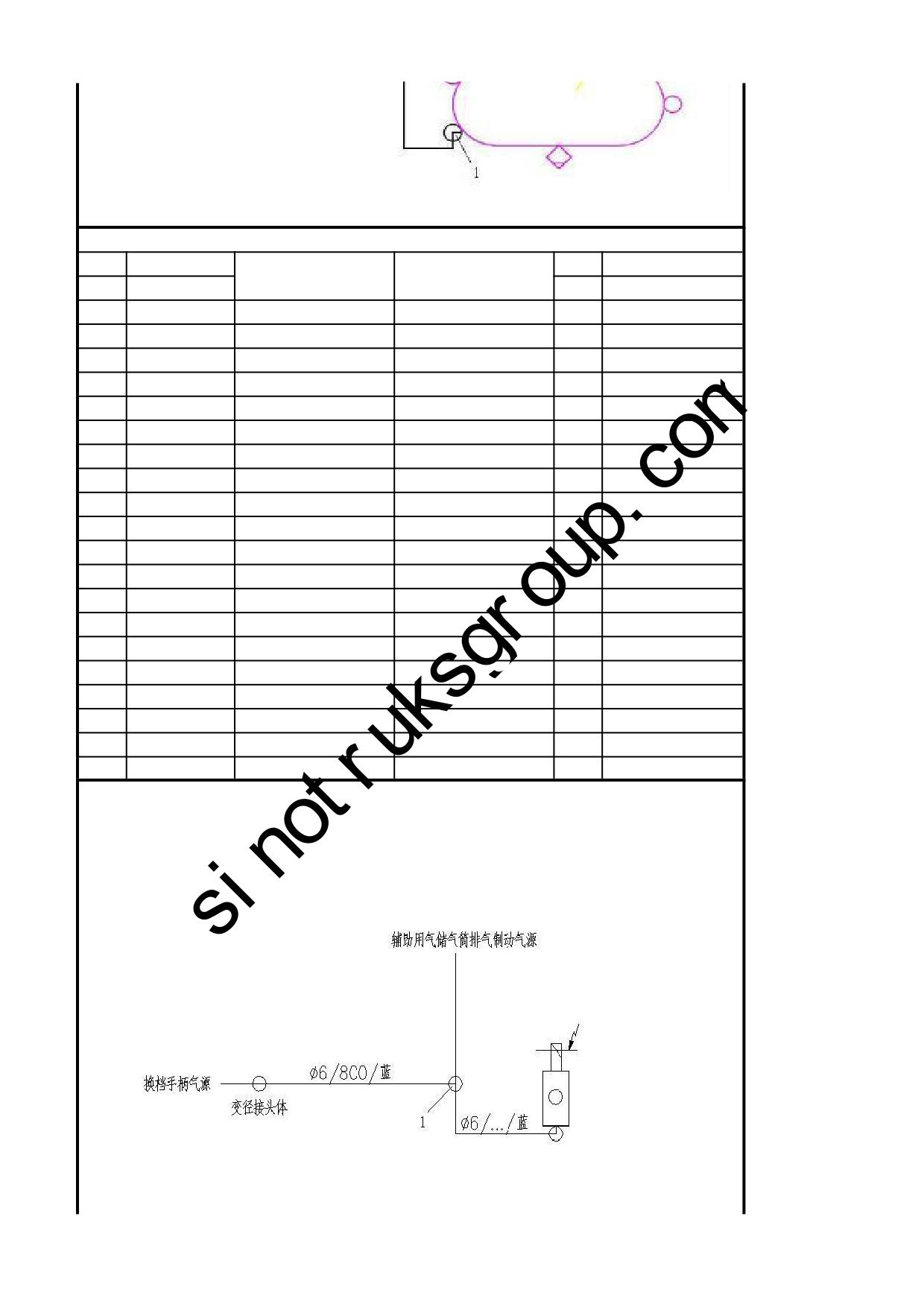

3.3.05 HW19712CL 变速器软轴操纵（T7,驾驶室部分,高地板,右置车)/Flexible Cable Shift System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9700240132
变速器换挡手柄及挡位标牌总成(12挡/T7/右置)
1
4
WG9700240005
变速器手柄气管
Tube
1
6
WG9700240003
6/4快插变径接头
Nozzle
1
8
AZ9700240048
变速器操纵杆
Shift lever
1
9
Q40012
小垫圈
Washer
1
10
Q40312
弹簧垫圈
Spring washer
1
11
Q340B12
Ⅰ型六角头螺母
Nut
1
12
AZ9925240008
换挡杆防尘罩总成
Dust shield assembly
1
13
AZ9925240002
防尘罩
Dust shield
1
14
AZ9925240007
防尘罩固定板总成（高地板）
Plate assembly
1
15
AZ9925240003
防尘罩固定板
Plate
1
16
AZ1664160400
换档罩前支架
Bracket
2
17
Q218B0825
内六角圆柱头螺钉
Screw
6
18
Q40008
小垫圈
Washer
6
19
WG9700240079
连接块(右置车)
Block
1
21
WG9725240255
操纵器(右置)
Operation device
1
23
ZQ150B0812
六角头螺栓
Bolt
1
24
AZ9725240119
纸垫
Spring washer
2
25
ZQ150B0845
六角头螺栓
Bolt
2
26
ZQ150B0830
六角头螺栓
Bolt
2
3.3.05 HW19712CL 变速器软轴操纵（T7,驾驶室部分,高地板,右置车)/Flexible Cable Shift System
第 5 页
3.3.05 HW19712CL 变速器软轴操纵（T7,驾驶室部分,高地板,右置车)/Flexible Cable Shift System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
28
AZ9725240119
纸垫
Gasket
2
29
WG1664160350
换档杆护罩
Cover
1
32
WG1664160351
换档杆护罩上盖
Cover
1
35
WG1642160137
塑料卡扣
Clip
4
39
Q2204816
十字槽盘头自攻螺钉和平垫圈组合件
Screw assembly
5
40
Q39748201
簧片螺母
Nut
5

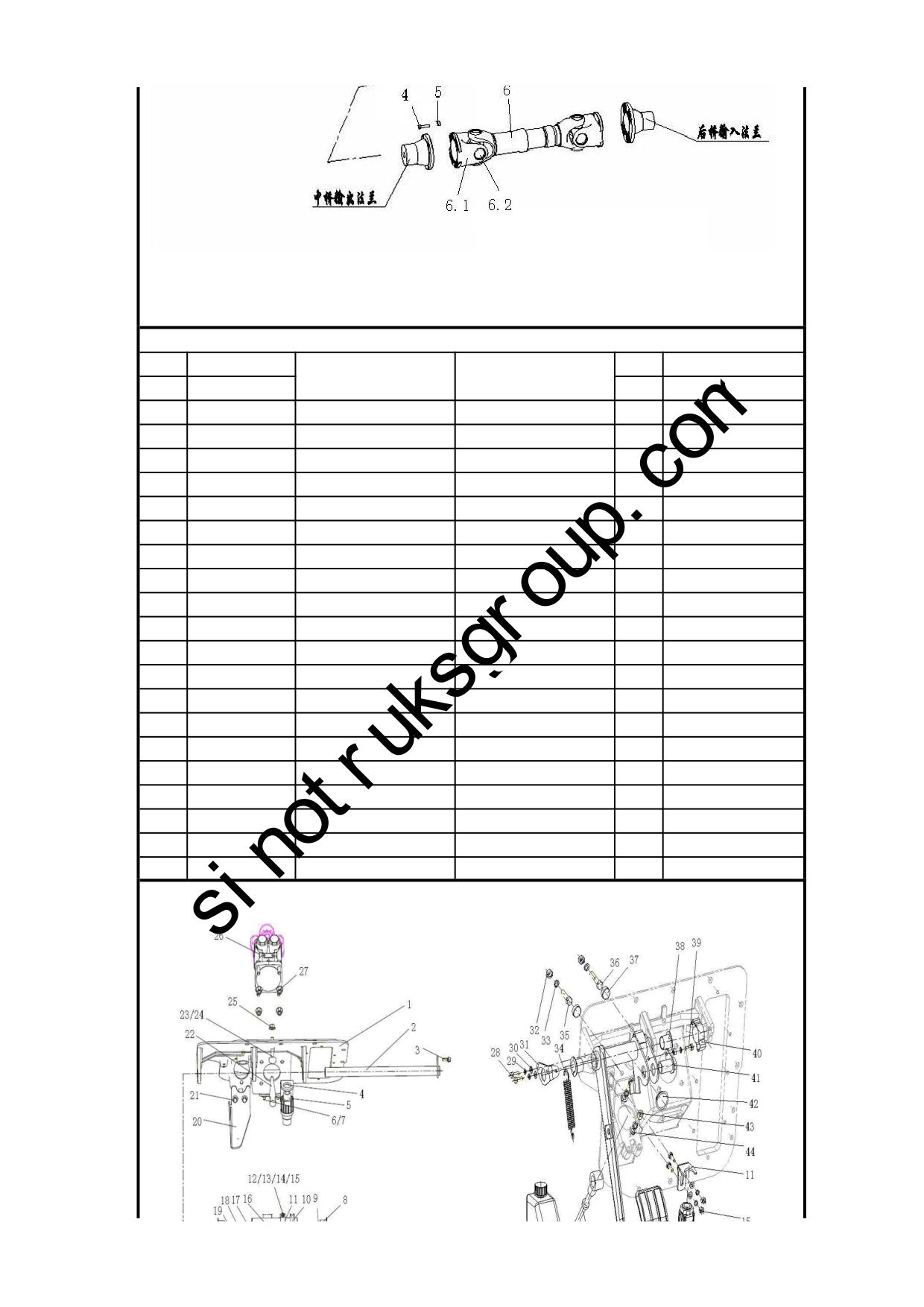

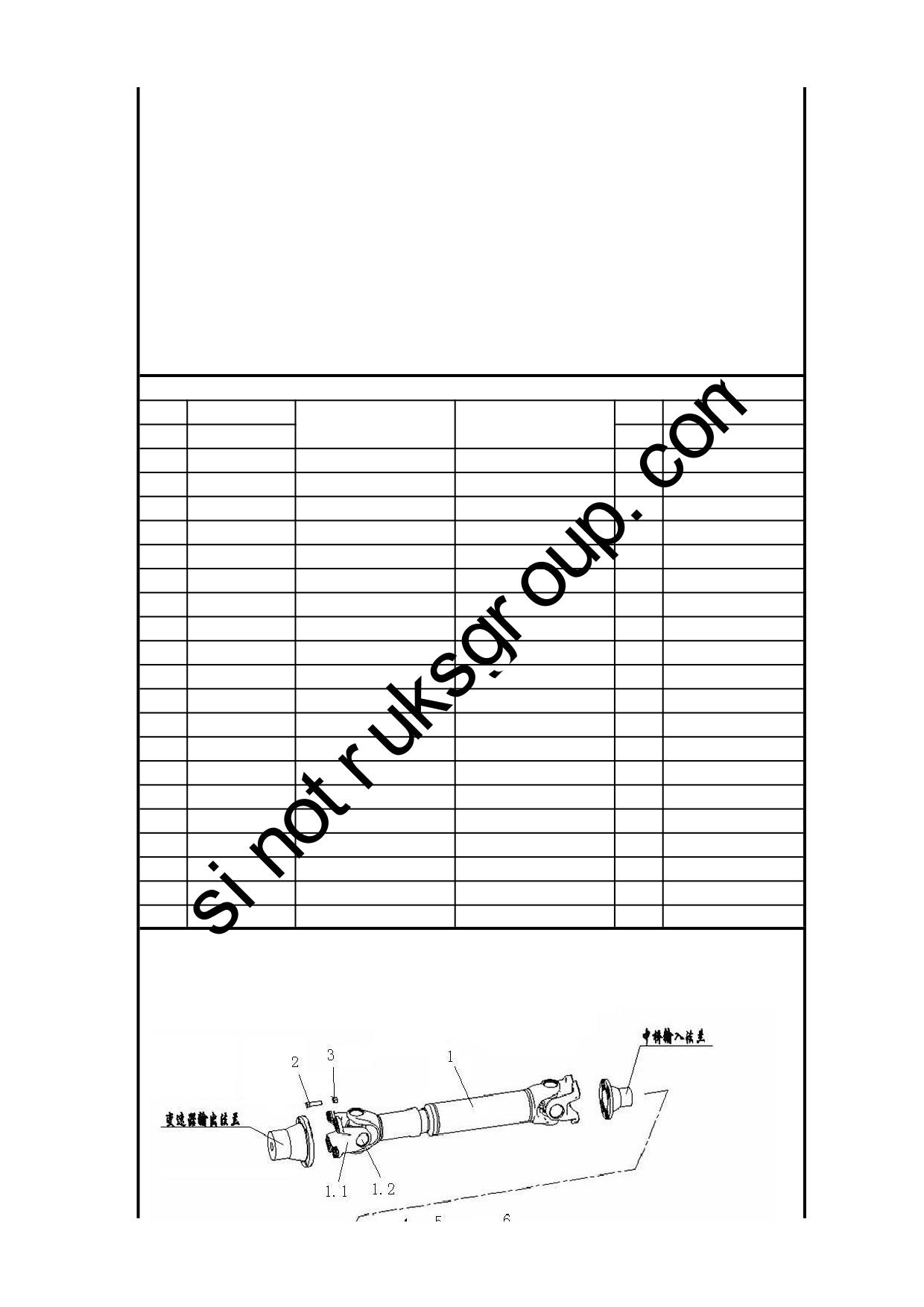

3.3.06 传动轴（T7H D20 轴距3200+1400 HW19712箱 MCY13Q桥 H型）/Propeller Shaft
第 6 页
3.3.06 传动轴（T7H D20 轴距3200+1400 HW19712箱 MCY13Q桥 H型）/Propeller Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9370311260
传动轴
Drive shaft
1
1.1
AZ9370313010
传动轴连接盘
Flange plate
2
1.2
WG9370310010
70178万向节总成(普通型
Cross-axis assembly
2
2
ZQ151B1450TF6
六角头螺栓M14*1.5
Hexagon head bolts
8
3
ZQ361B14T13F6
2型六角螺母M14*1.5
Hexagon nuts ,style 2
8
4
ZQ151B1245TF6
六角头螺栓M12*1.25
Hexagon head bolts
8
5
ZQ361B12T13F6
2型六角螺母M12*1.25
Hexagon nuts ,style 2
8
6
AZ9716310615
桥间传动轴(57144/XS165
Drive shaft
1
6.1
AZ9136311062
传动轴连接盘（端面齿）
Flange plate
2
6.2
WG9319313250
57144万向节总成（改进型
Cross-axis assembly
2

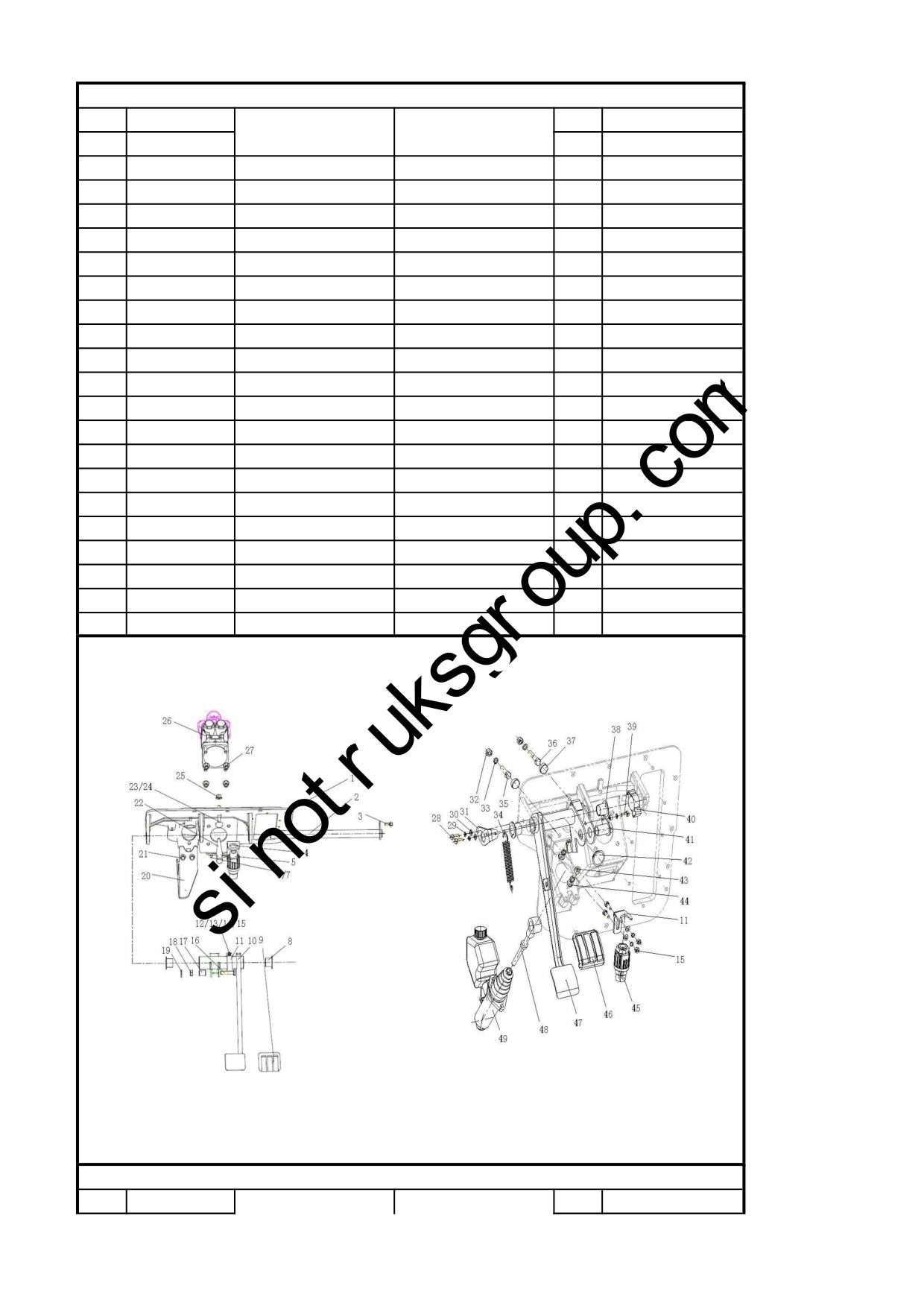

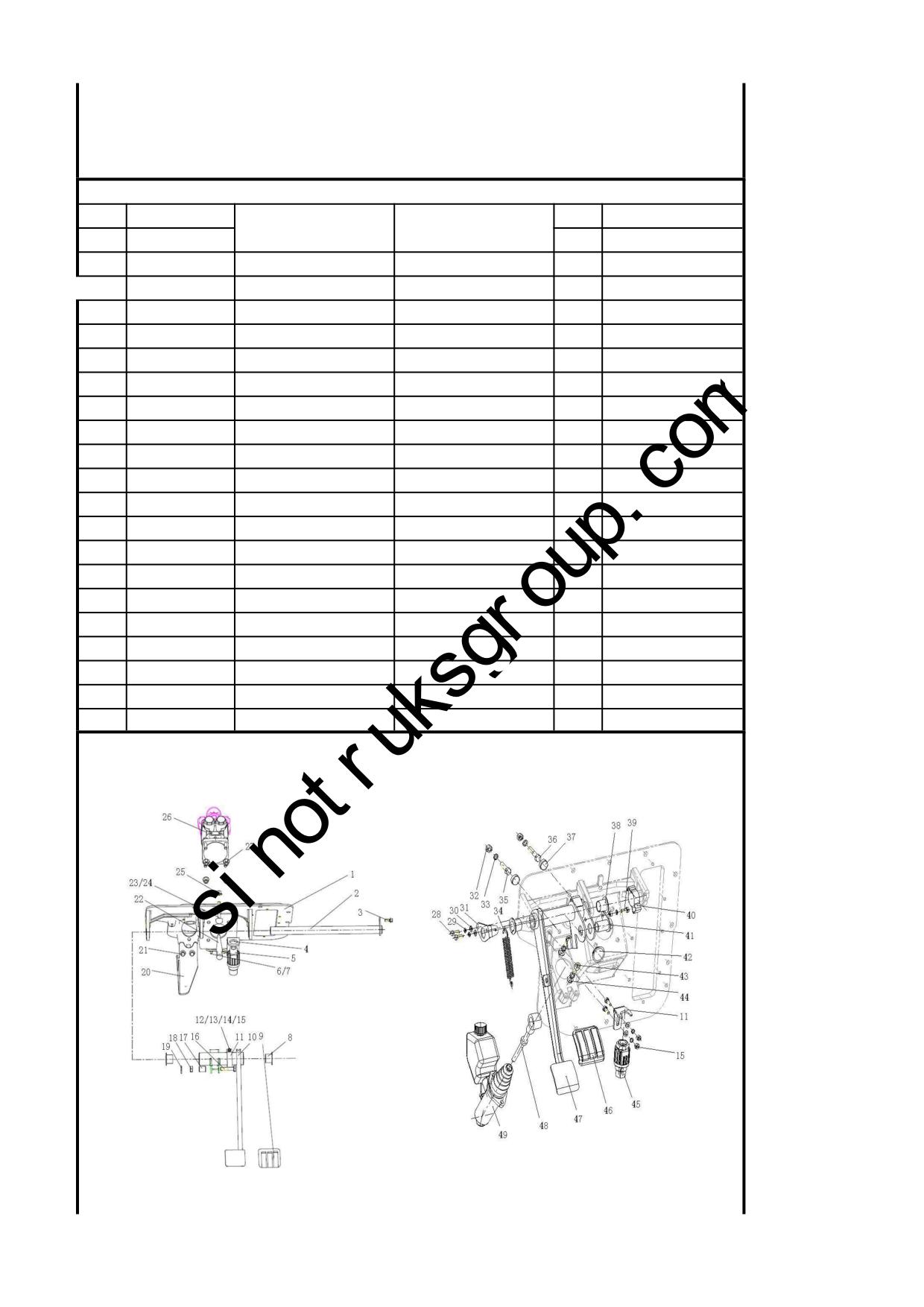

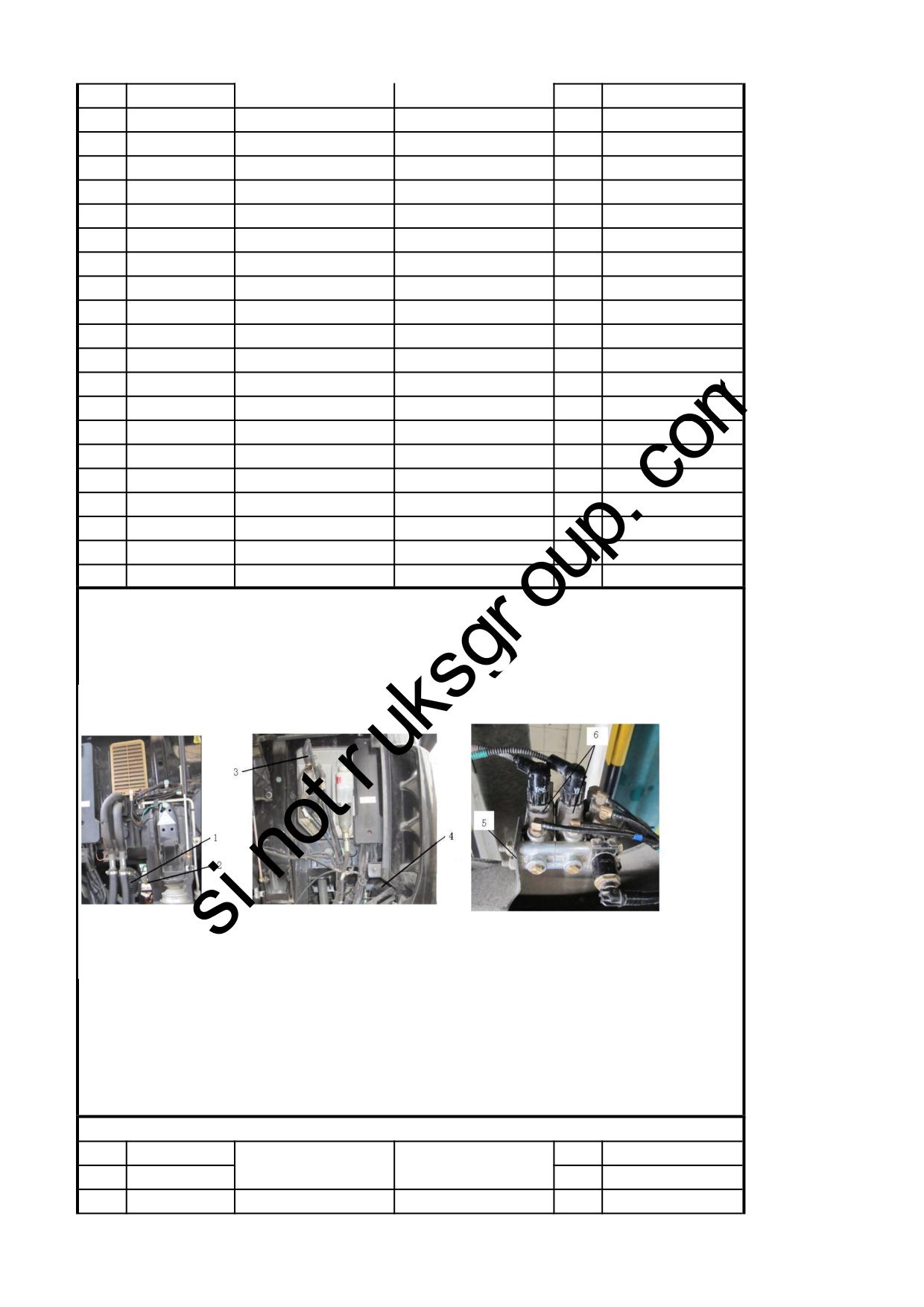

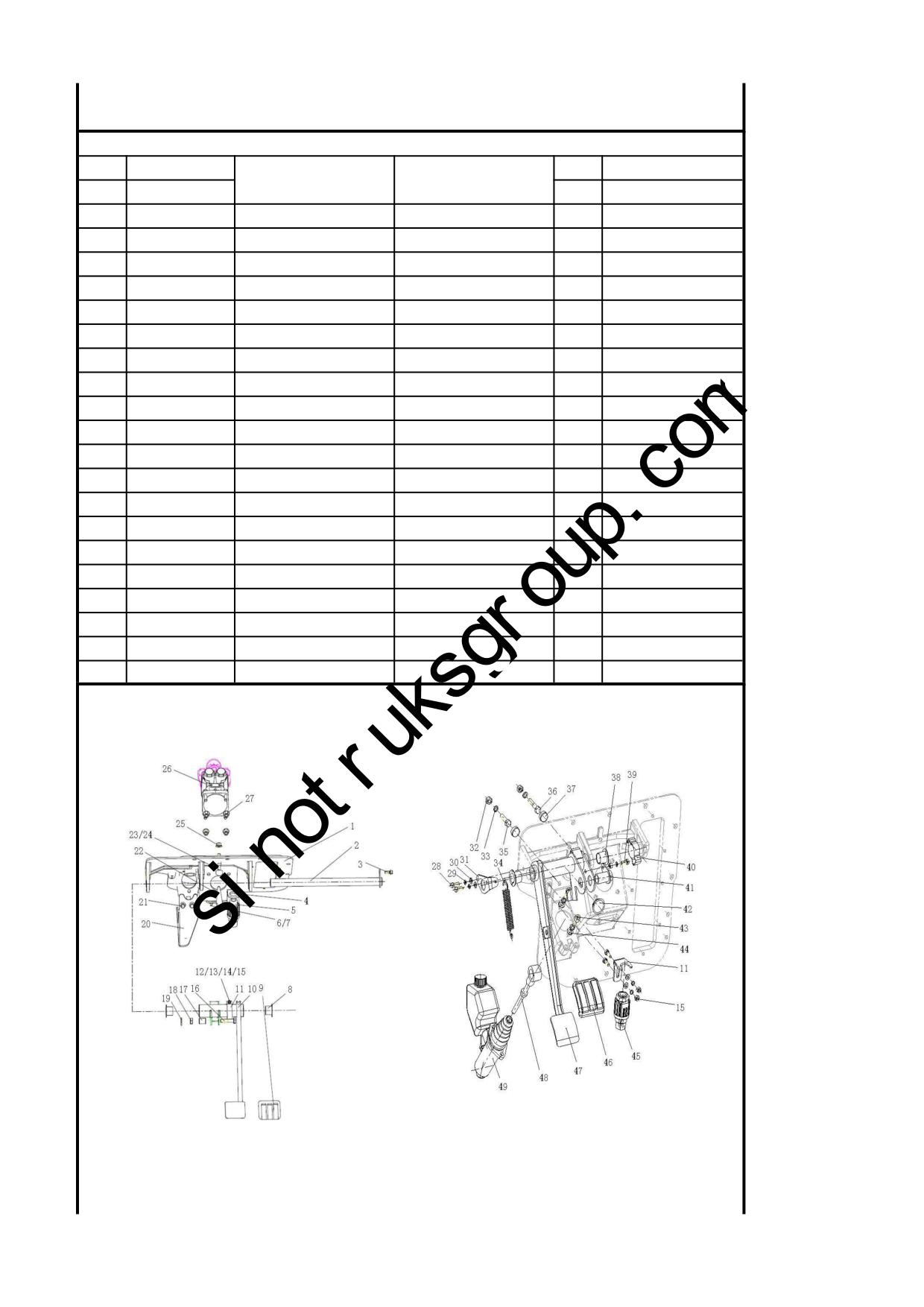

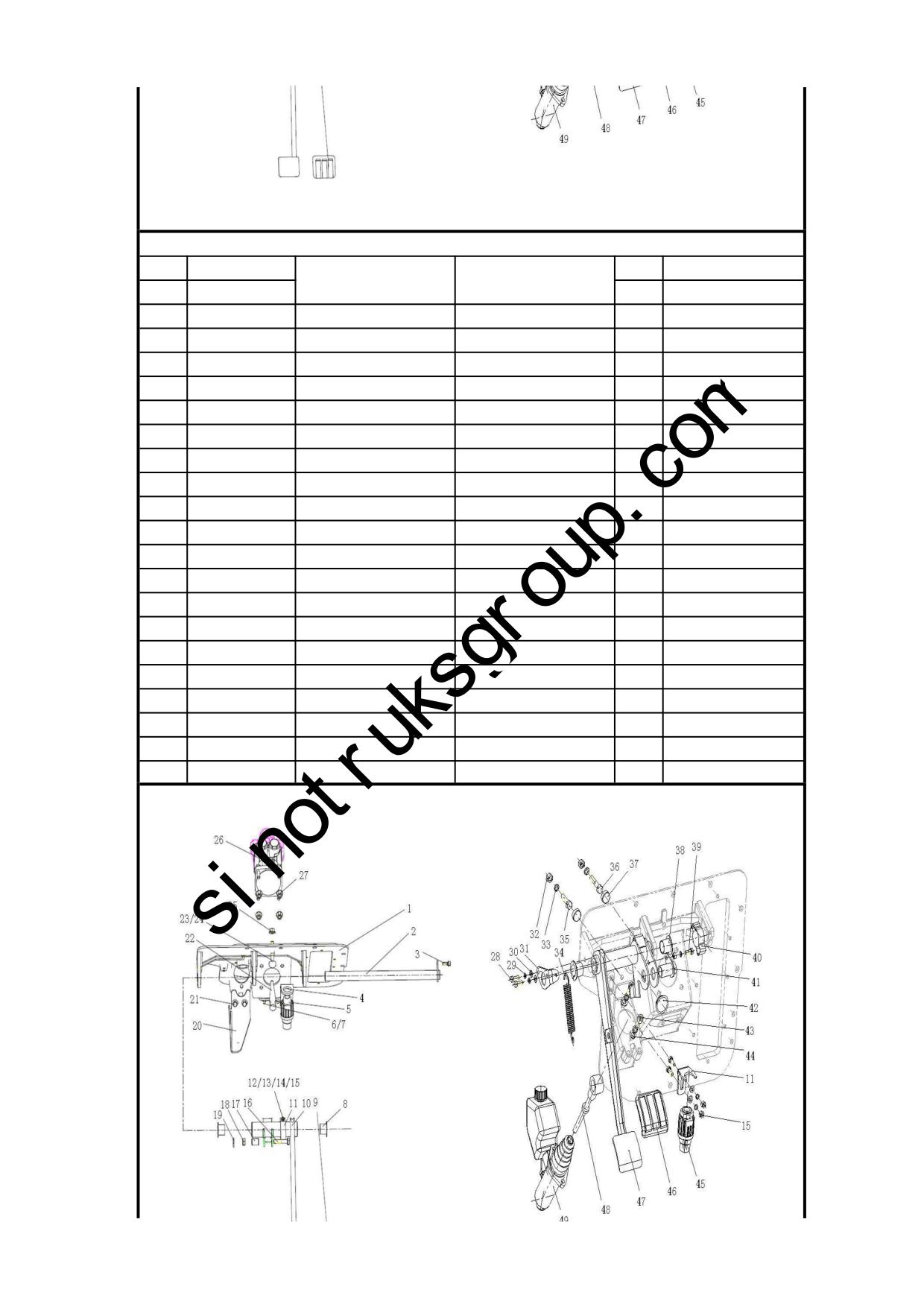

3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
第 7 页

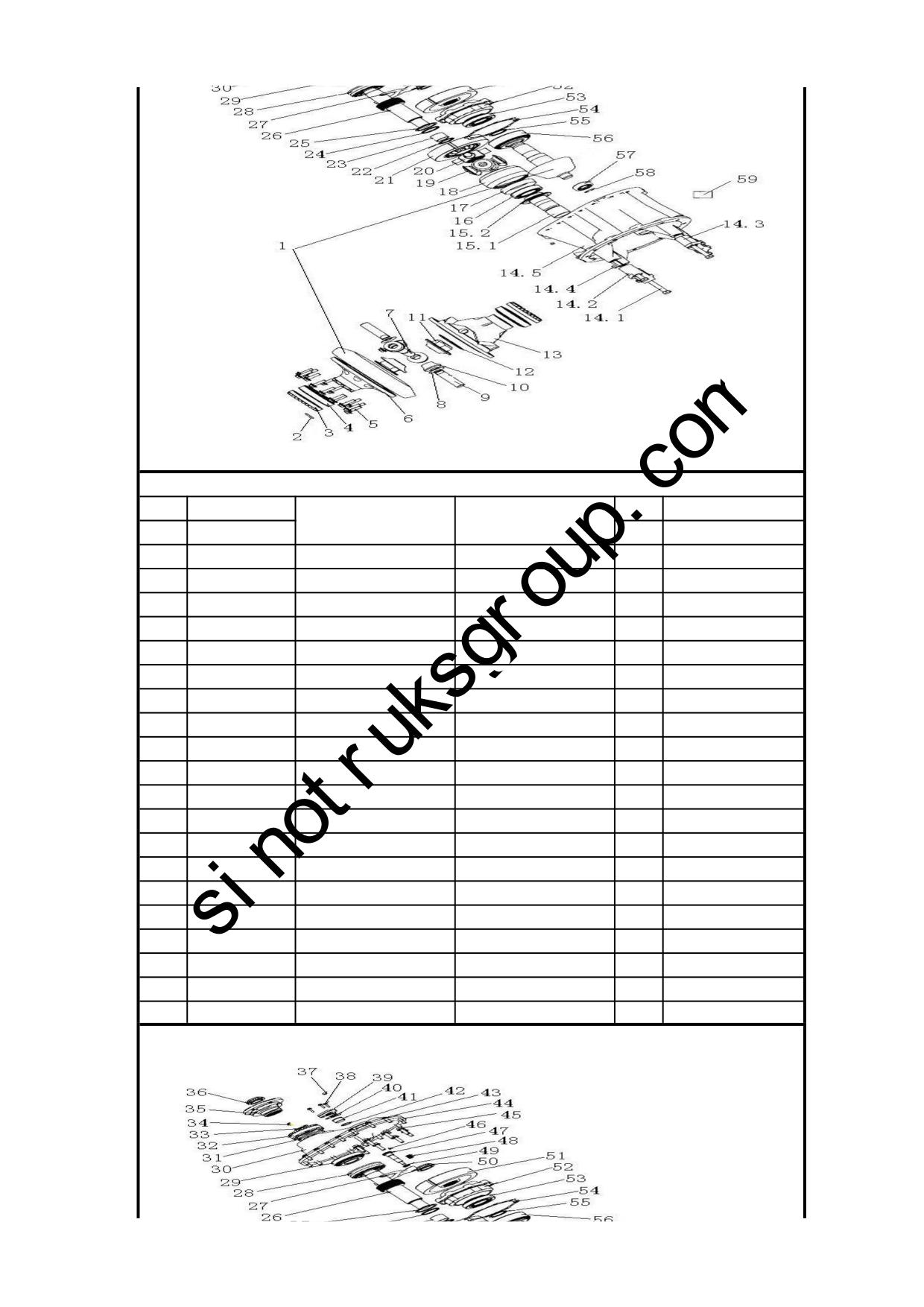

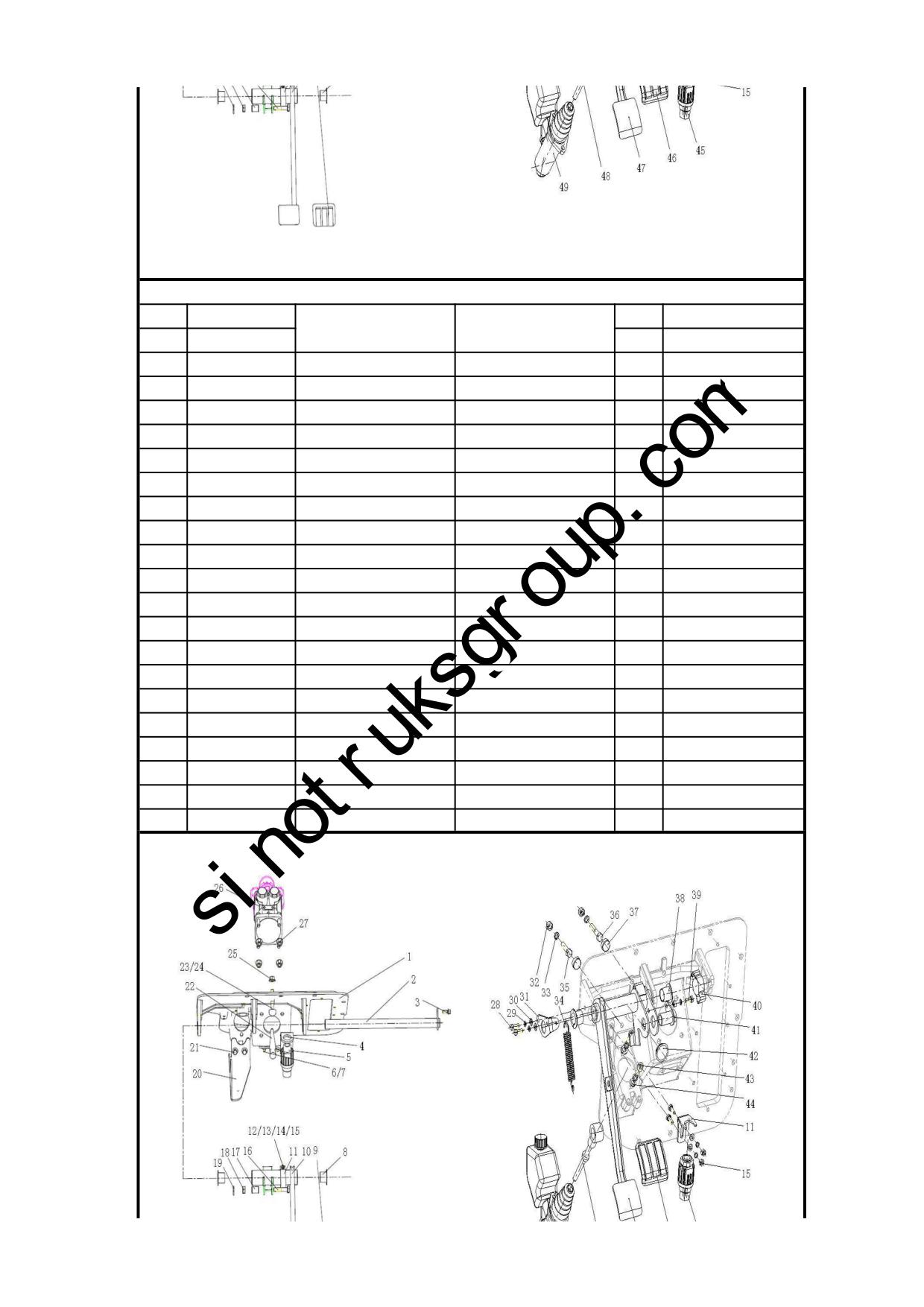

3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925360120
组合支架R
Bracket
1
2
WG9925360125
芯轴总成R
Shaft
1
3
Q1840616
六角法兰面螺栓
Bolt
1
4
AZ9925710011
制动灯开关支架(右置车)
Switch bracket
1
5
WG9718710004
制动灯开关（感应式）
Switch
1
6
ZQ1840616
六角法兰面螺栓M6
Hexagon bolts with flange
2
7
ZQ32006
六角法兰面螺母M6
Hexagon nuts with flange
2
8
WG9719360060
自润滑衬套
Bushing
2
9
AZ9925230006
踏板橡胶罩
Rubber cover
1
10
WG9925360121
制动踏板总成R
Break pedal
1
11
AZ9925230104
传感器支架
Bracket
1
12
Q150B0616
六角头螺栓
Bolt
2
13
Q40106
平垫圈
Washer
2
14
Q40306
弹簧垫圈
Spring washer
2
15
Q340B06
I型六角螺母
Nut
2
16
Q173B0840
六角头螺栓
Bolt
1
17
WG9719360062
销轴
Pin
1
18
Q341B08
I型六角螺母-细牙
Nut
1
19
Q5002016
开口销
Pin
1
20
WG9925476018
过渡连接支架
Bracket
1
3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
第 8 页
3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
ZQ1840825
六角法兰面螺栓M8
Hexagon bolts with flange
2
22
WG9719360063
挺杆
Rod
1
23
WG9123360067
堵头（2819602003691）
Plug
1
24
ZQ1840845
六角法兰面螺栓M8
Hexagon bolts with flange
1
25
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
1
26
WG9000360530
制动总阀（带消音器）
Service brake valve
1
27
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
4
28
Q150B0616
六角头螺栓
Bolt
2
29
Q40306
弹簧垫圈
Spring washer
2
30
Q40106
平垫圈
Washer
2
31
AZ9925230115
弹簧支架
Bracket
1
32
Q340B06
I型六角螺母
Nut
1
33
Q40308
弹簧垫圈
Spring washer
2
34
AZ9925230114
回位弹簧
Spring
1
35
Q150B0830
六角头螺栓
Bolt
1
36
Q150B0840
六角头螺栓
Bolt
1
37
WG9123360067
堵头（2819602003691）
Plug
2
38
WG9719360060
自润滑衬套
Bushing
2
39
Q150B0614
六角头螺栓
Bolt
1
40
AZ9925230106
感应支架
Bracket
1
3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
第 9 页
3.3.07 组合踏板操纵机构(高地板驾驶室/MAN发动机/右置)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
AZ9925230103
支架总成
Bracket assembly
1
42
AZ9719230021
密封堵
Plug
1
43
Q218B0820
内六角圆柱头螺钉
Screw
2
44
Q40008
小垫圈
Washer
2
45
WG9718710004
制动灯开关（感应式）
Switch
1
46
AZ9925230006
踏板橡胶罩
Rubber cover
1
47
AZ9925230105
离合器踏板总成
Clutch pedal assembly
1
48
AZ9925230019
离合器总泵推杆总成
Push rod assembly
1
49
WG9925230520
离合器总泵及储油罐总成
Clutch master cylinder and tank assembly
1
50
Q340B08
1型六角螺母
Nut
2
51
Q40308
弹簧垫圈
Spring washer
2
52
Q40306
弹簧垫圈
Spring washer
1
53
Q40106
平垫圈
Washer
1
54
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
9
55
WG9000361008
卡簧NG12
Clip
4
56
WG9000361009
螺母座NG12
Nut
4
第 10 页

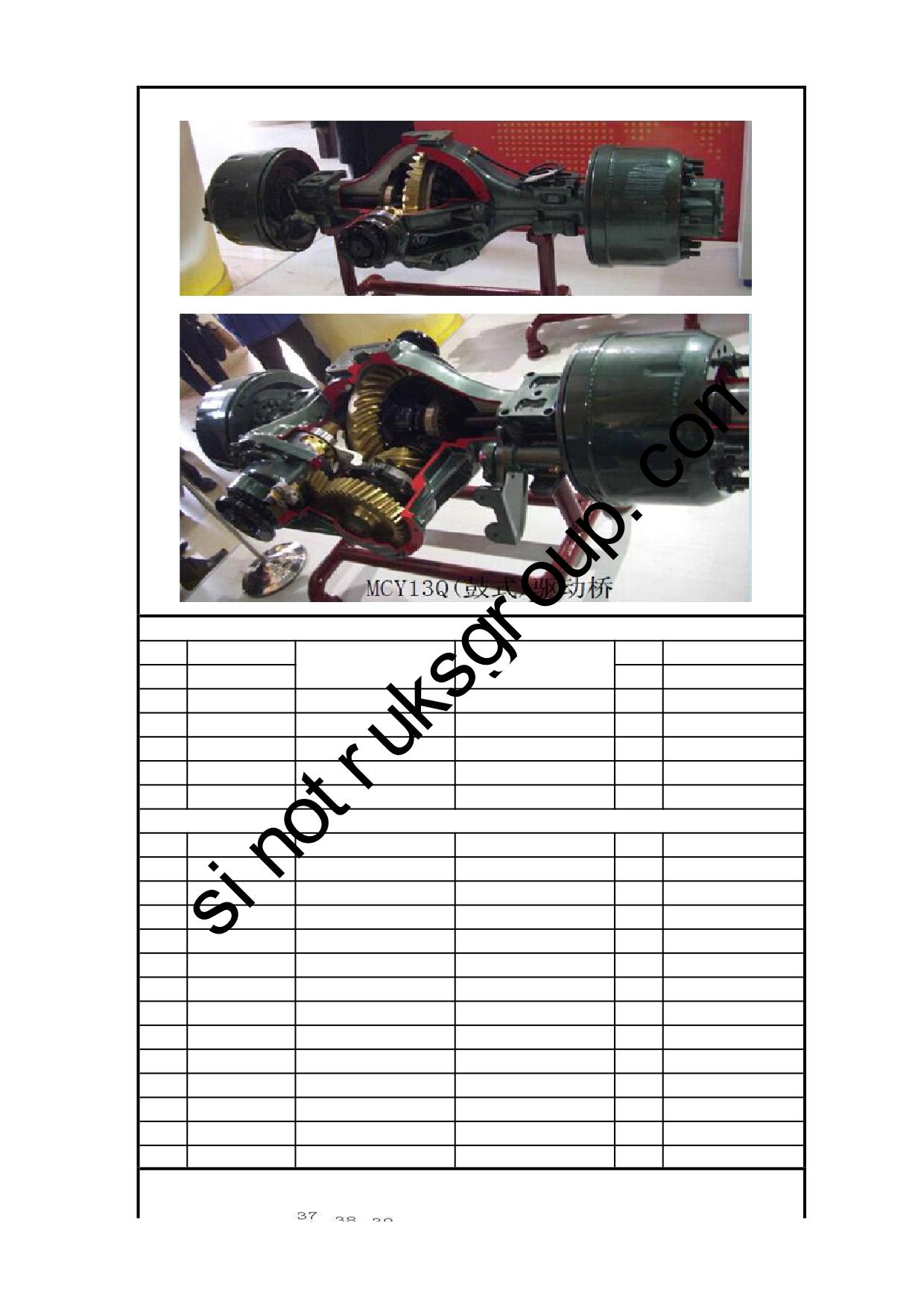

4.01 双后驱动桥总成/Rear Tandem Drive Axles Ass.
4.01 双后驱动桥总成/Rear Tandem Drive Axles Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
0
MHY-130G0-B12
MCY13Q双联桥(i=4.11,XS
Rear tandem drive axles ass.
1
0.1
MHY-131G0-B12
MCY13Q中桥(i=4.11,XSΦ
1st rear axle ass.(i=4.11)
1
0.2
MHY-132G0-B12
MCY13Q后桥(i=4.11,XSΦ
Rear axle ass.(i=4.11,ABS)
1
主要配置/Main Configurations
1
型号:MCY13Q
Modle:MCY13Q
2
冲压桥壳
Pressing axle housing
3
主减速比4.11
Reduction ratio 4.11
4
输入法兰Φ180mm
Input flange Φ180mm
5
轮距1816mm
Wheel track 1816mm

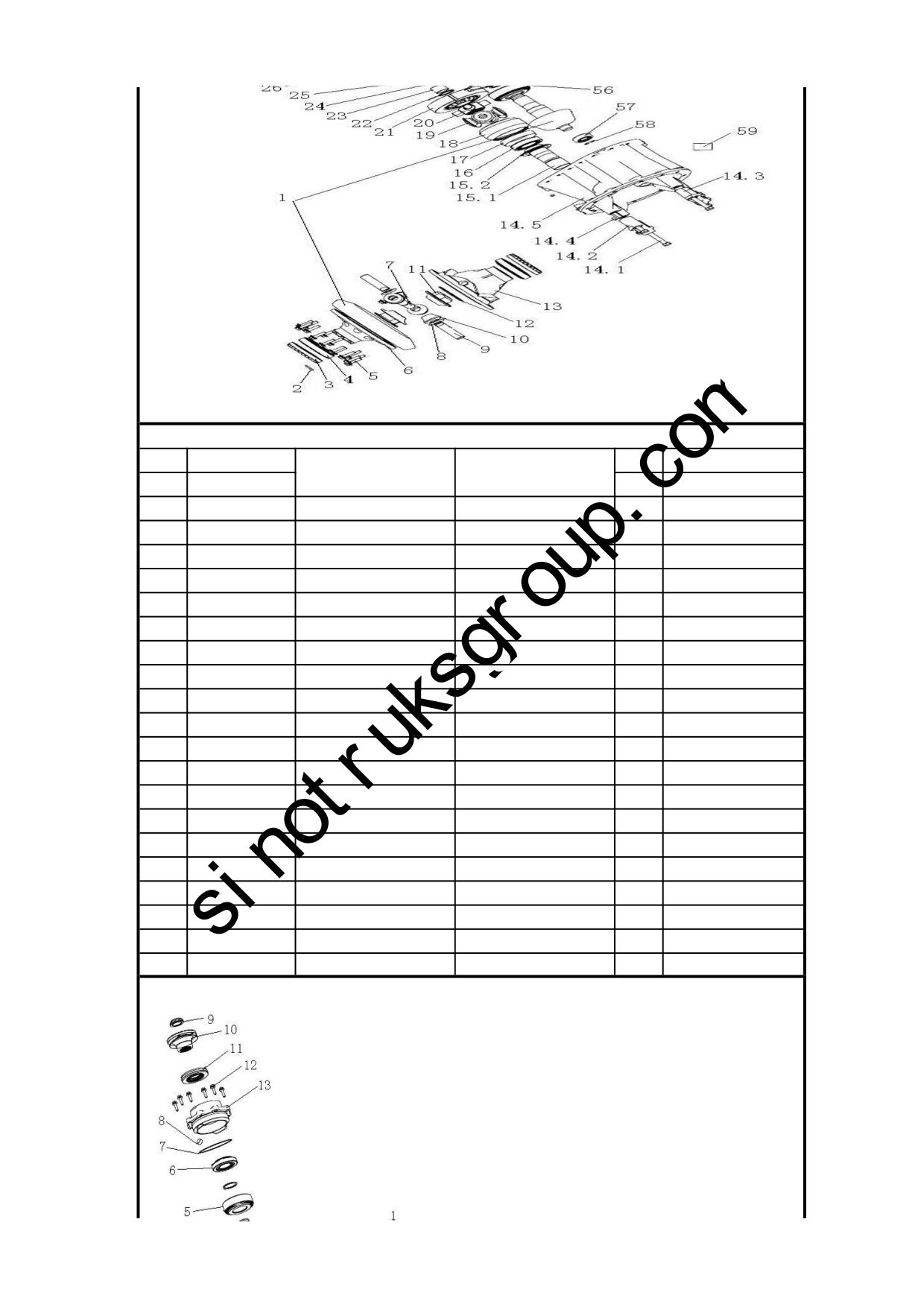

4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
第 1 页

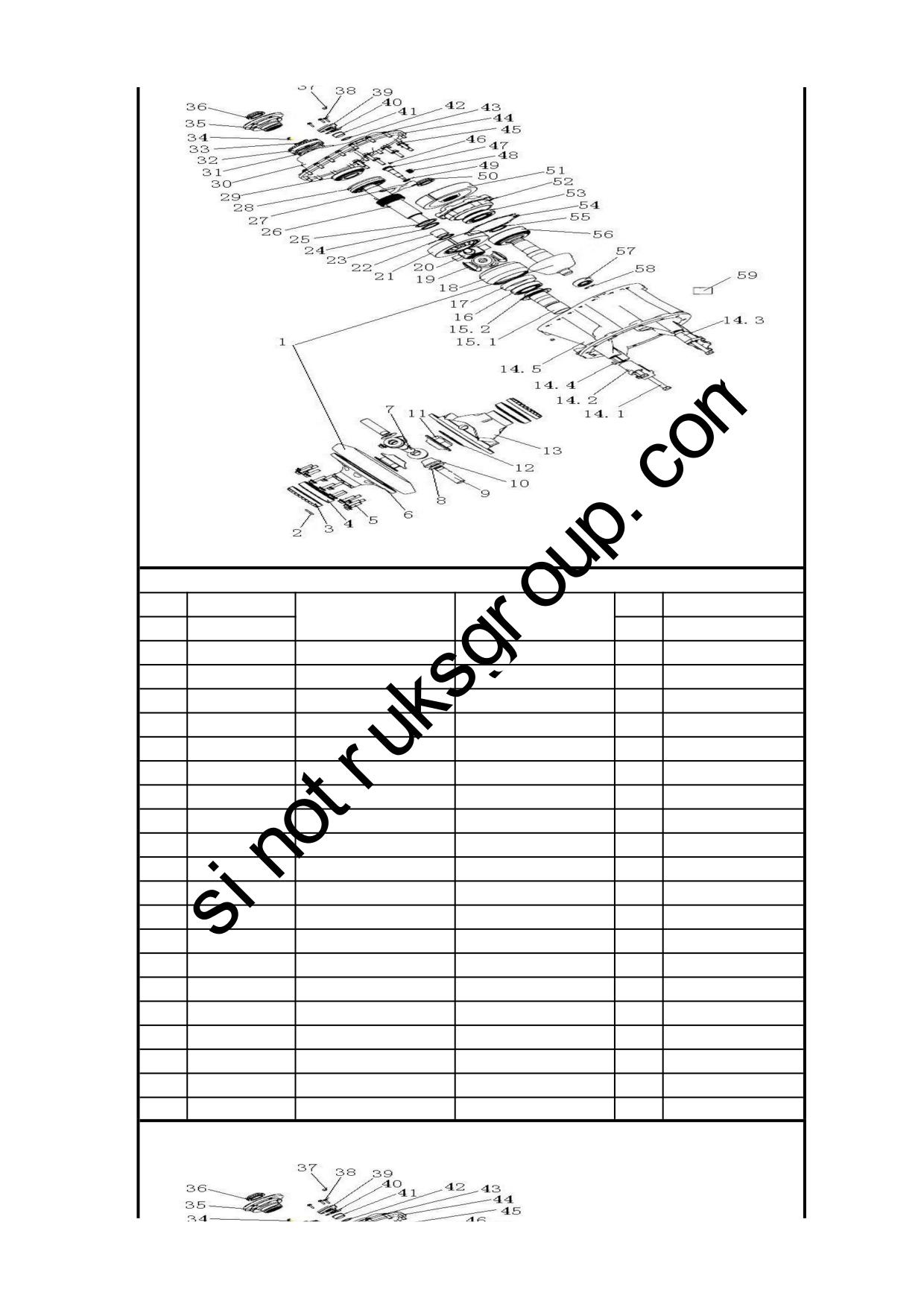

4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
Q5006332
开口销6,3X32-ST-A4C
COTTER PIN
2
3
810W35125-0024
调整螺母
Nut
2
4
810W93420-0183
圆锥滚子轴承32024
TAPER ROLLER BEARING
2
5
MQ6028163416
六角头带法兰螺栓M18X1,5X55-12.9-MAN183-PHR
HEX BOLT
16
6
811-35105-0193
差速器盖
Differential cover
1
7
810W35107-0032
行星轮轴(L=292,5MM)
PIN
1
8
810W90714-0248
行星轮垫片
Shim
4
9
810W35107-0031
行星轮轴(L=138,5MM)
PIN
2
10
812W35108-0078
行星齿轮
Gear
4
11
812W35106-0055
半轴齿轮
Gear
2
12
810W35613-0050
止推垫片
Shim
2
13
811-35105-0062
差速器壳
Differential housing
1
14
810-35301-6104
中桥主减壳带轴承盖总成
AXLE HOUSING
1
14.1
Q151C20110TF2
六角头螺栓
Bolt
4
14.2
810W35302-0082
轴承盖（左）
BEARING CAP
1
14.3
810W35302-0072
轴承盖（右）
BEARING CAP
1
14.4
Q5220816
圆柱销
Pin
4
14.5
810-35301-0102
中桥主减壳
Final drive housing
1
15
810-35617-6007
后半轴齿轮总成
Gear assembly
1
15.1
810W93020-0574
衬套
Bushing
1

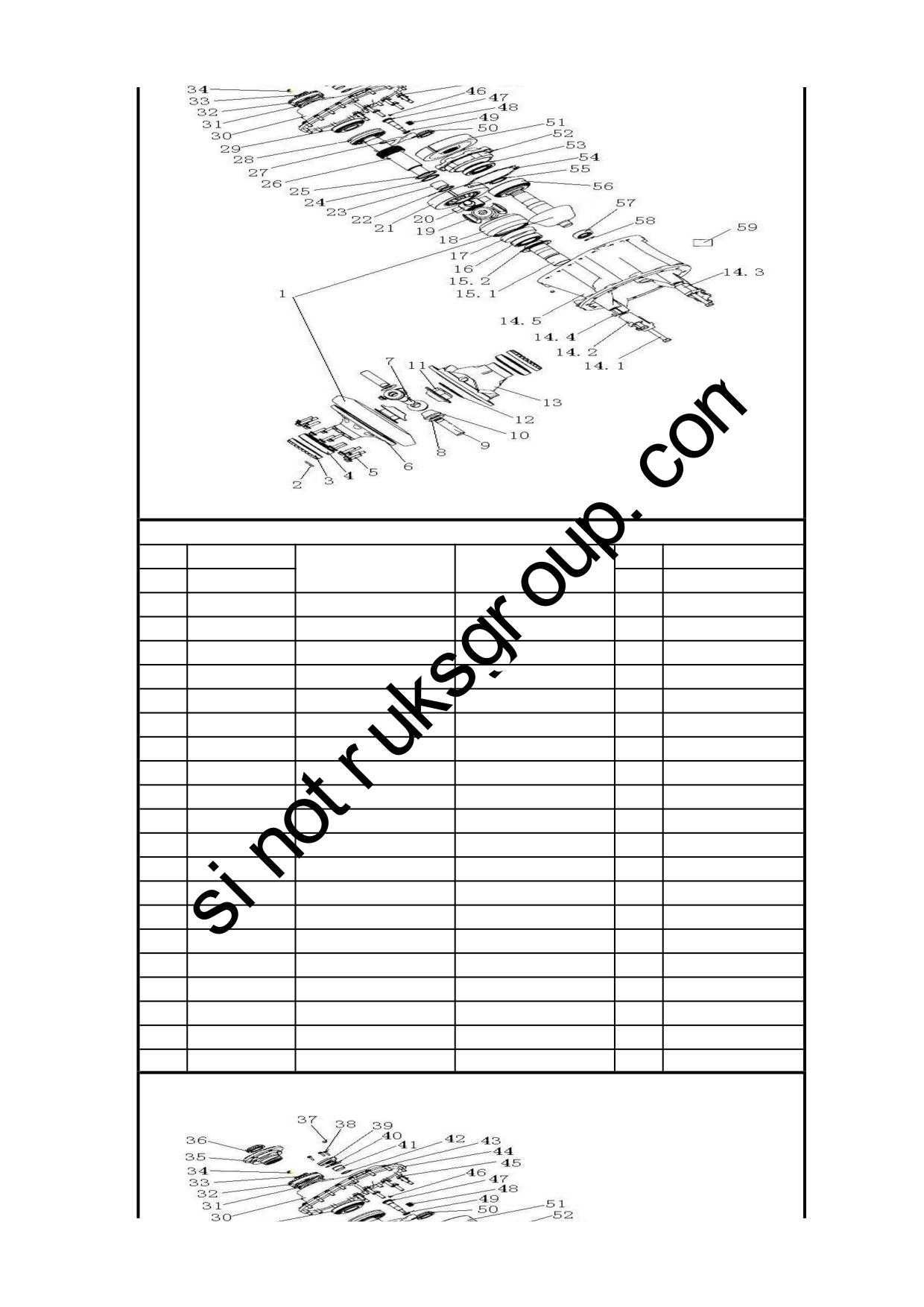

4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
第 2 页
4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
15.2
810W35617-0007
后半轴齿轮
Gear
1
16
810W93420-6096
圆锥滚子轴承32215
TAPER ROLLER BEARING
1
17
810W39135-2021
挡油罩
Oil shield
1
18
810W35606-0011
轴间差速器壳
DIFFERENTIAL HOUSING
1
19
810W35609-0013
行星齿轮
Gear
4
20
810W35608-0035
十字轴
Cross-axis
1
21
811W35610-0052
主动圆柱齿轮(Z=37)
LAYSHAFT GEAR
1
22
810W90770-0272
S=4,00垫片
ADJUSTING WASHER
1
23
811W93021-0398
衬套
Bushing
1
24
810W35621-0002
隔环
Spacer
1
25
810W35204-0041
止推垫片
Shim
1
26
810-35611-0019
输入轴
Input shaft
1
27
810W35614-0017
拨叉
Fork
1
28
810W35612-0020
啮合套
SHIFT SLEEVE
1
29
810W93420-0097
圆锥滚子轴承31313
Tapered roller bearing
1
30
810-35602-0028
主减壳盖
COVER
1
31
810W56289-0394
油封
Oil seal
1
31
WG7117329002
油封
oil seal
1
32
810W35125-0048
调整螺母
Nut
1
32
WG7117329016
调整螺母
Nut
1
4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
第 3 页
4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
33
810W35140-0016
锁片
Shim
1
34
MQ2100820TF2
M8*20*16-MAN222-Mk8-10.9-MAN183-B1螺栓
HEX BOLT
2
35
810W39115-5113
法兰总成 KV180
DRIVING FLANGE
1
35
WG7117329003
法兰总成 KV180
DRIVING FLANGE
1
36
810W90685-0303
锁紧螺母
Nut
1
37
MQ6032230608
气缸盖连接螺栓
SCREW
3
38
811W35631-0010
气缸盖
Cylinder head
1
39
810W35925-0018
密封垫
Gasket
1
40
810W35632-0001
气缸衬套
BUSH
1
41
MQ6563312269
活塞O形圈
TORIC SEAL
1
42
MQ6028152812
六角头螺栓 M12X1,5X 35-10.9-MAN183-PHR（主减壳与主减壳盖连接螺栓）
HEX BOLT
14
43
MQ6021912611
内六角圆柱头螺钉
Screw
4
44
MQ6028143014
六角头螺栓(轴承座与主减壳连接螺栓）
HEX BOLT
8
45
Q5211232
圆柱销
Pin
2
46
810W35619-0006
拨叉轴
Shaft
1
47
810W97602-0893
压缩弹簧
Spring
1
48
MQ6151140419
22X30X0,5拨叉调整垫片
ADJUSTING WASHER
1
49
810W90685-0303
锁紧螺母
Nut
1
50
811W35610-0047
被动圆柱齿轮(z=37)
LAYSHAFT GEAR
1
51
810W35601-0039
轴承座（中桥）
PINION CASE
1
4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
第 4 页
4.02 MCY1370中桥驱动装置(i=4.11,KR180)/1st Rear Axle Drive
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
52
810W93420-0097
圆锥滚子轴承31313
Tapered roller bearing
1
53
810-90702-0065
调整垫片组-主动锥齿轮
SHIMS
1
54
810-90770-0100
调整垫片组-主减轴承
AUSGLEICHSCHEIBE GROUP
1
55
810W32499-0192
圆锥滚子轴承80×165×57
TAPER ROLLER BEARING
1
56
810W32589-0069
圆柱滚子轴承322722
ROLLER BEARING
1
57
Q43745
A45轴用挡圈
CIRCLIP
1
58
WG2297Y4835
铭牌
Name plate
1
59
WG7117329003
法兰总成 KV180
DRIVING FLANGE
1
60
WG9003960024
内六角锥形螺塞
Plug
1
61
MQ6151142119
22X30X1拨叉调整垫片
ADJUSTING WASHER
1
62
WG7117329016
调整螺母
Nut
1
63
WG7117329002
油封
Oil seal
1

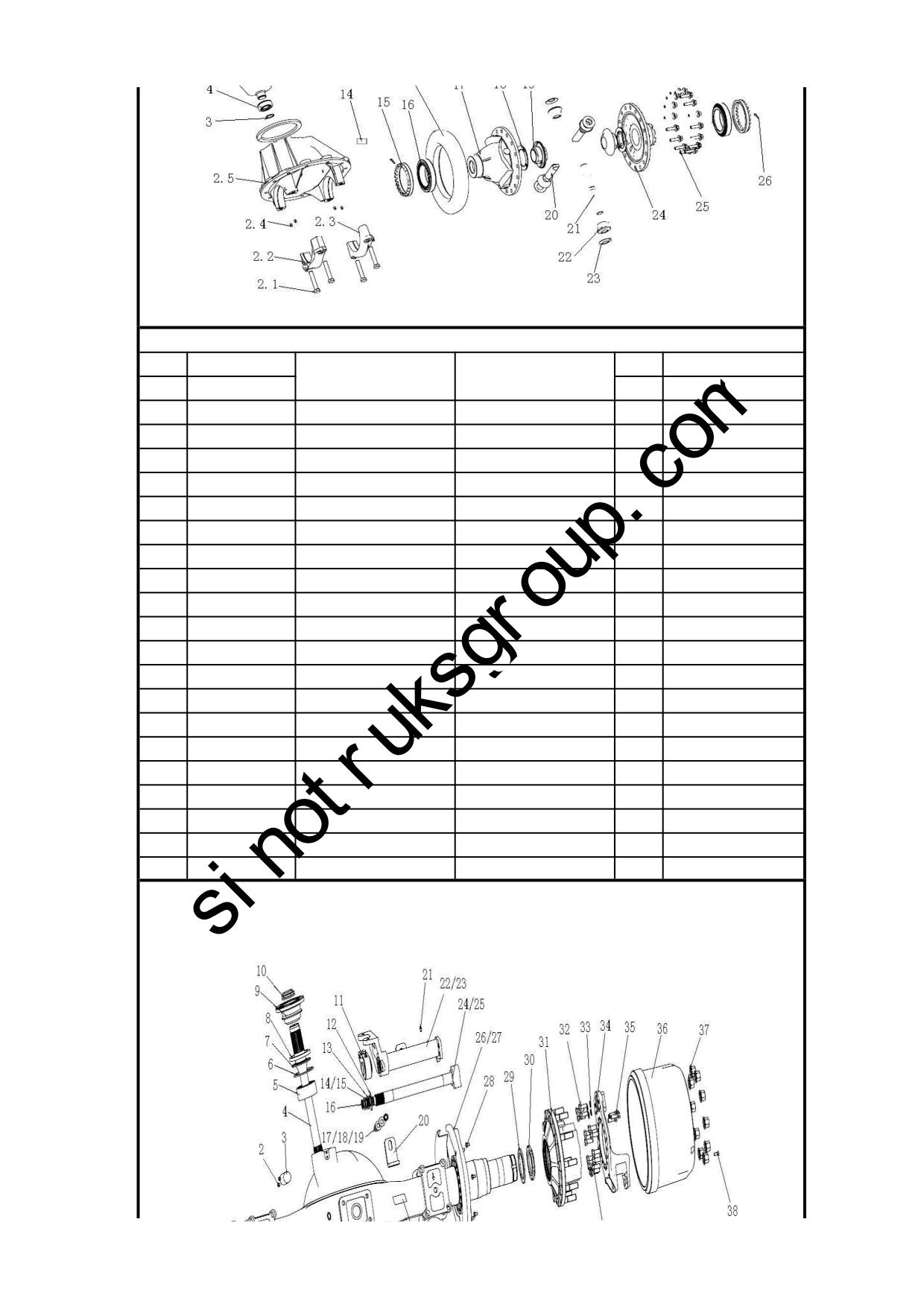

4.03 MCY1350后桥驱动装置(i=4.11)/Drive of Rear Axle
第 5 页

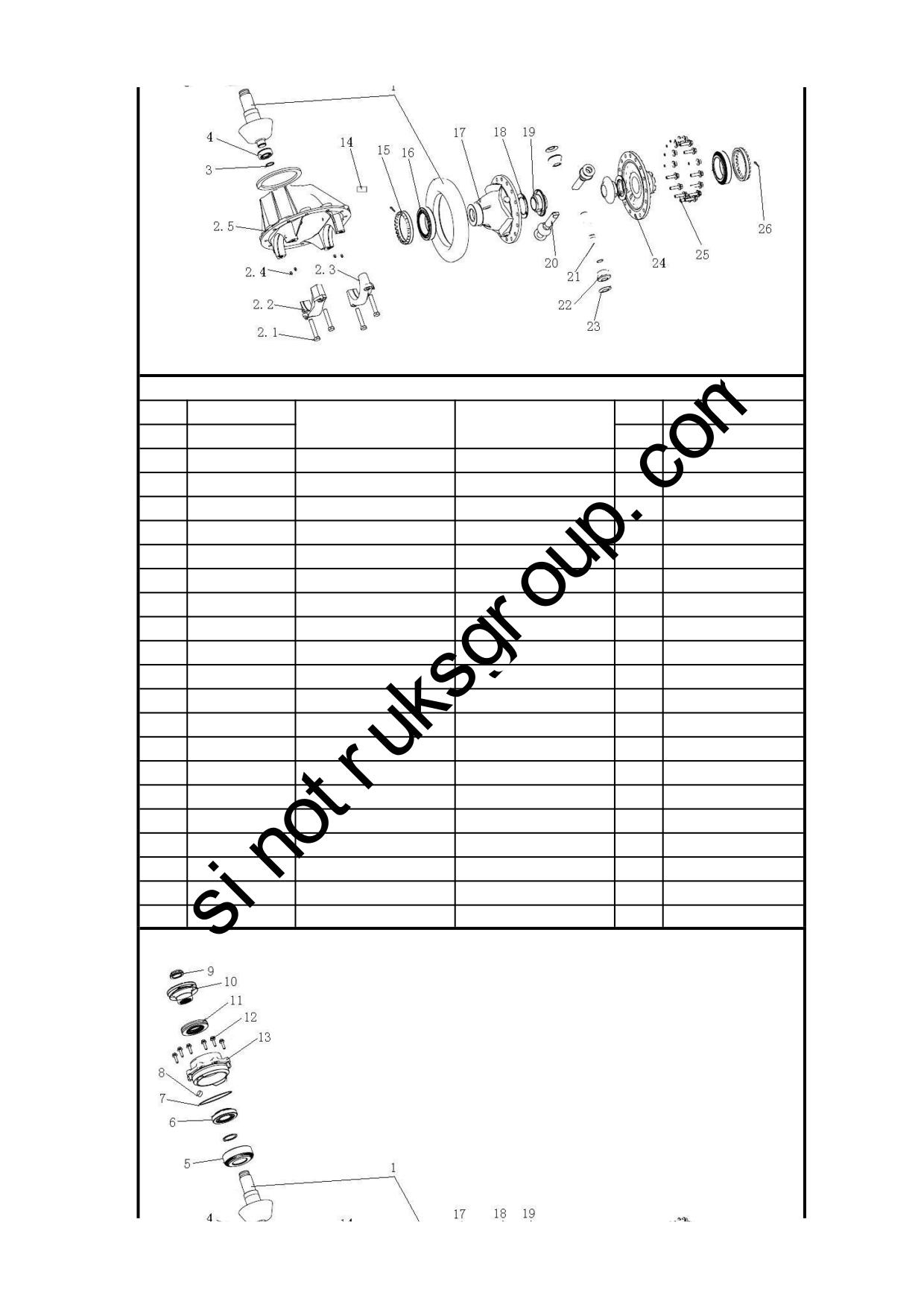

4.03 MCY1350后桥驱动装置(i=4.11)/Drive of Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
810-35199-6595
被动-主动锥齿轮副参数表 (37：9)
BEVEL DRIVE PINION
1
2
810-35301-6116
后桥主减壳带轴承盖总成
AXLE HOUSING
1
2.1
Q151C20110TF2
六角头螺栓
Bolt
4
2.2
810W35302-0071
轴承盖（左）
BEARING CAP
1
2.3
810W35302-0072
轴承盖（右）
BEARING CAP
1
2.4
Q5220816
圆柱销
Pin
4
2.5
810-35301-0108
后桥主减壳
Final drive housing
1
3
Q43745
A45轴用挡圈
CIRCLIP
1
4
810W32589-0069
圆柱滚子轴承322722
ROLLER BEARING
1
5
810W32499-0192
圆锥滚子轴承80×165×57
TAPER ROLLER BEARING
1
6
810W93420-0097
圆锥滚子轴承31313
Tapered roller bearing
1
7
MQ6569364424
O形圈(190 X 3 )
TORIC SEAL
1
8
WG9003960024
内六角锥形螺塞DIN906-M24X1.5-st
Plug
1
9
810W90685-0303
锁紧螺母
Nut
1
10
WG7117329012
法兰总成KV165
FLANGE
1
11
WG7117329002
油封
oil seal
1
12
MQ6028135014
M16X1,5X 45-10.9-MAN183-B1六角头螺栓（轴承盖与主减壳）
HEX BOLT
8
13
810W35601-0040
轴承座（后桥）
PINION CASE
1
14
WG2297Y4835
铭牌
Name plate
1
15
810W35125-0024
调整螺母
Nut
2
4.03 MCY1350后桥驱动装置(i=4.11)/Drive of Rear Axle
第 6 页
4.03 MCY1350后桥驱动装置(i=4.11)/Drive of Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
16
810W93420-0183
圆锥滚子轴承32024
TAPER ROLLER BEARING
2
17
811-35105-0062
差速器壳
Differential housing
1
18
810W35613-0050
止推垫片
Shim
2
19
812W35106-0055
半轴齿轮
Gear
2
20
810W35107-0031
行星轮轴(L=138,5MM)
PIN
2
21
810W35107-0032
行星轮轴(L=292,5MM)
PIN
1
22
812W35108-0078
行星齿轮
Gear
4
23
810W90714-0248
行星轮垫片
Shim
4
24
811-35105-0063
差速器盖
Differential cover
1
25
MQ6028163416
六角头带法兰螺栓
HEX BOLT
16
26
Q5006332
开口销6,3X32-ST-A4C
COTTER PIN
2
27
810-90770-0100
调整垫片组-主减轴承
AUSGLEICHSCHEIBE GROUP
1
28
810-90702-0065
调整垫片组-主动锥齿轮
SHIMS
1
29
WG7117329001
油封座
Seal cage
1

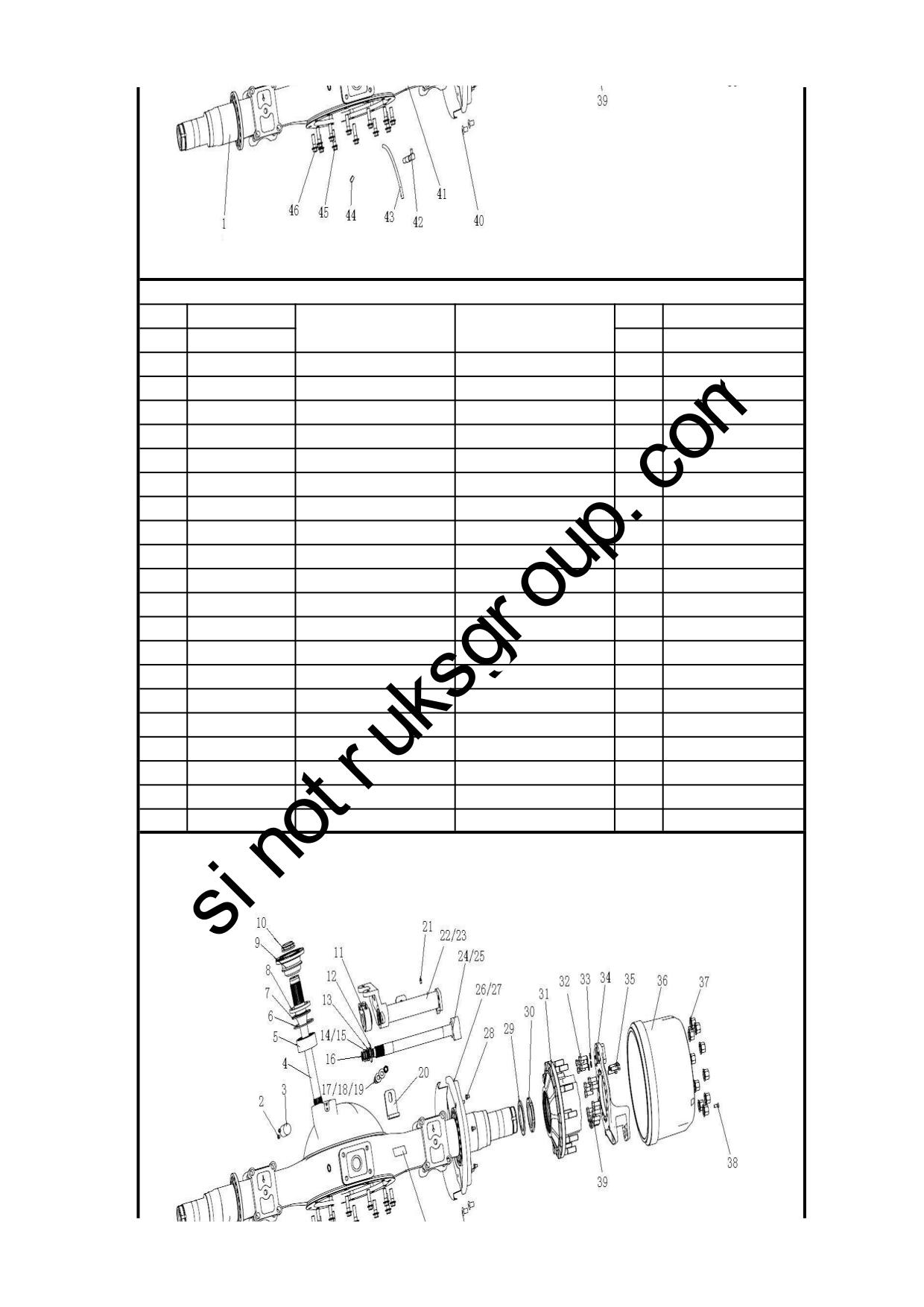

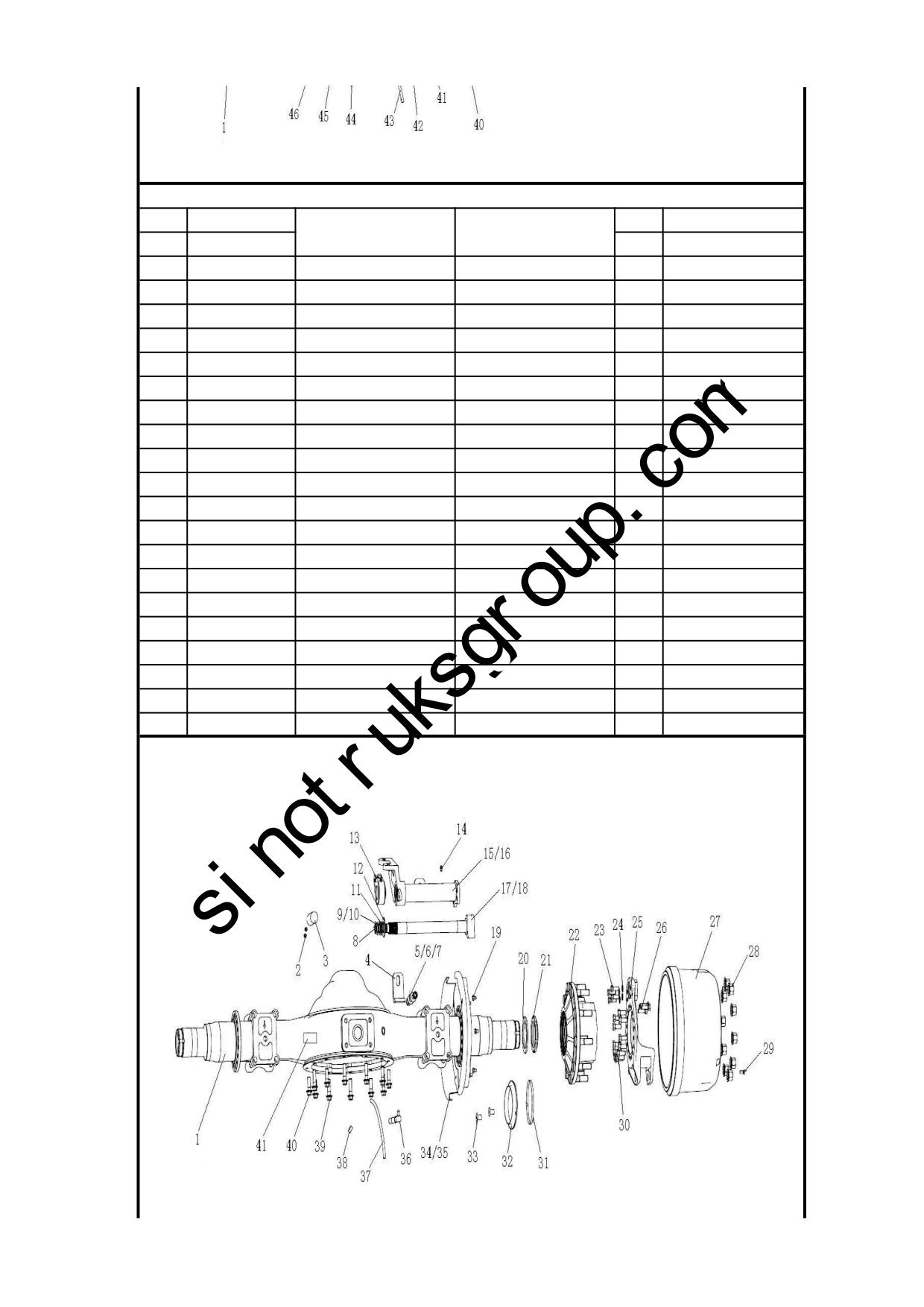

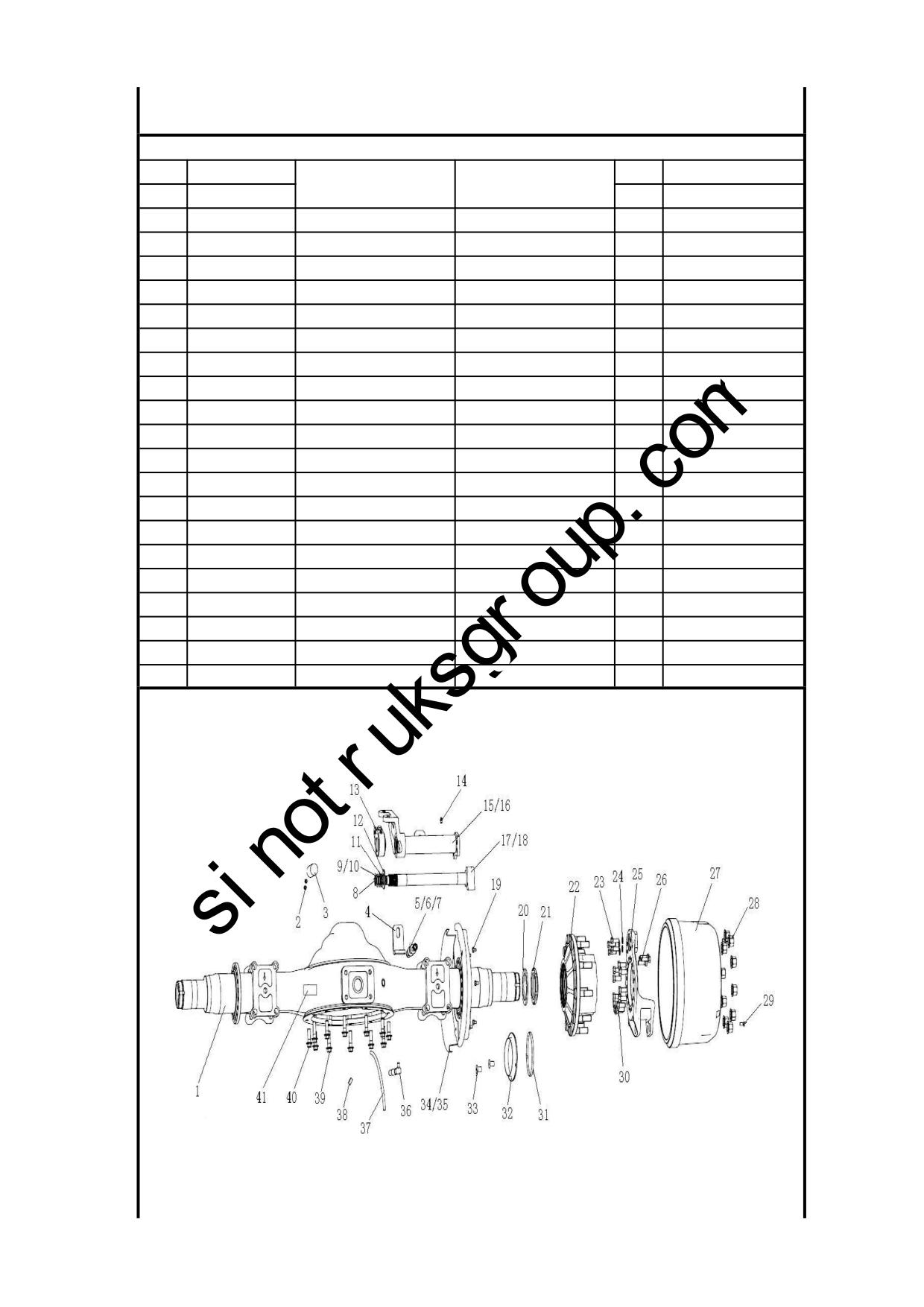

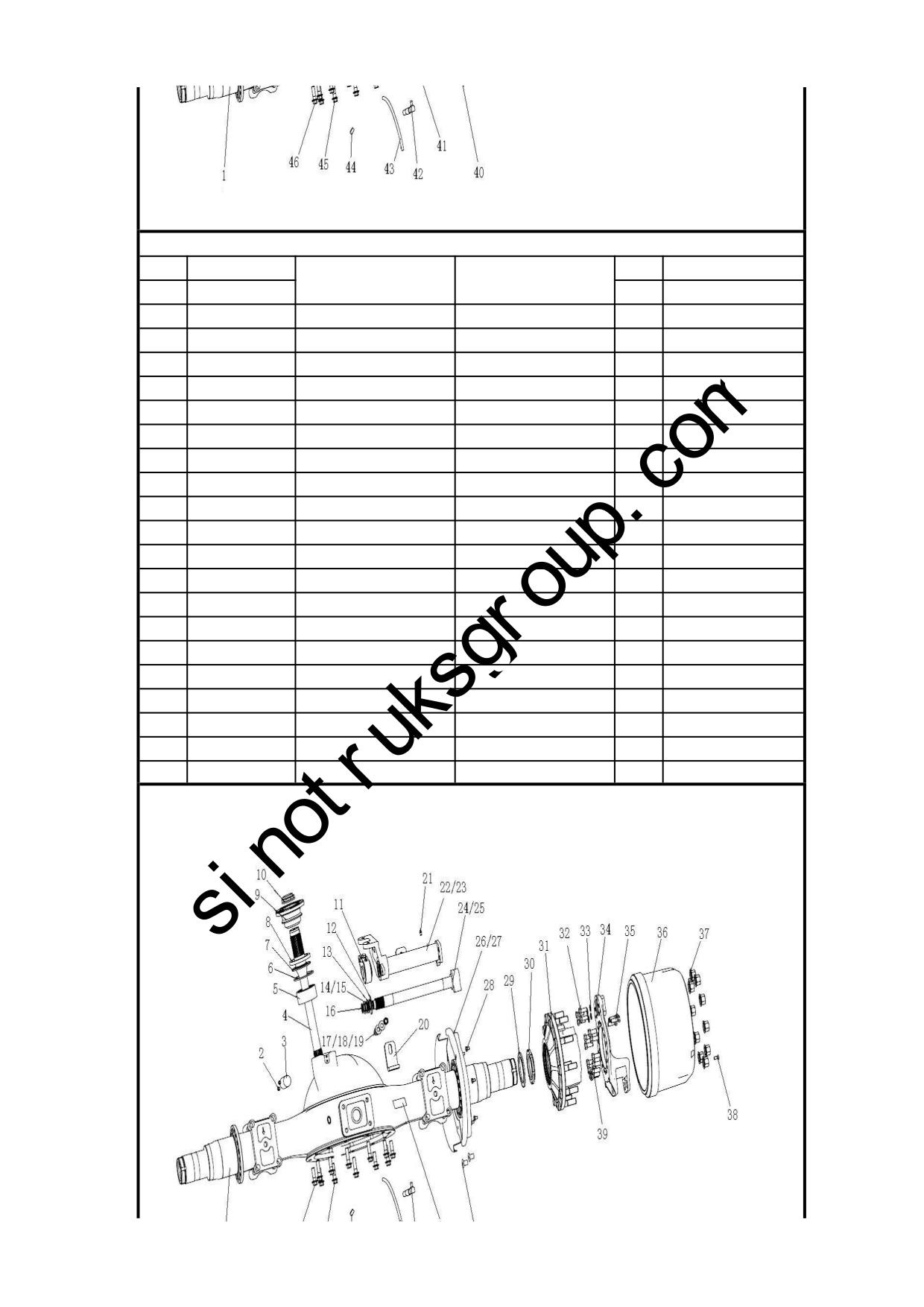

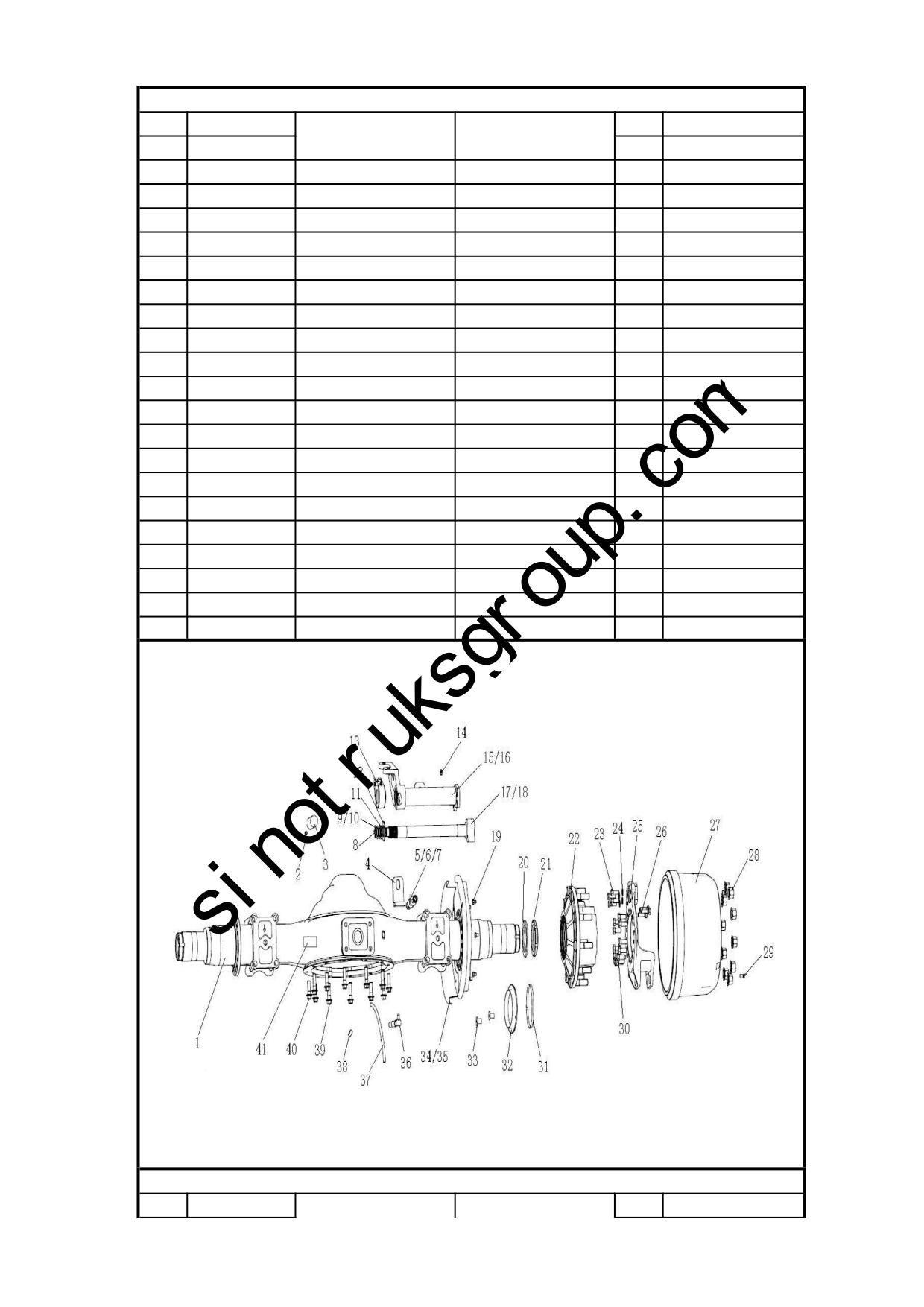

4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
第 7 页
4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
812-35401-5786
中桥壳总成(鼓式,11mm)
AXLE BEAM
1
2
MQ150B0810 M 8X10 C-MK5X3-Z1-8.8-MAN183-PHR
六角头螺栓
HEX BOLT
2
3
810W32118-0012
油滤器
OIL FILTER
1
4
711W35604-0034
贯通轴
Through shaft
1
5
WG9231326212
双列圆锥滚子轴承
Tapered roller bearing
1
6
MQ6-15114-3155
调整垫圈
Washer
1
7
MQ6-29020-0216
孔用弹性挡圈
Circlip
1
8
710W56289-0388
油封95X120X12/17
SEAL
1
9
711W39115-5115
法兰总成(KV165)
FLANGE
1
10
810W90685-0303
锁紧螺母
Nut
1
11
WG9761349002
调整臂
ADJUSTER
2
12
WG9761349007
平垫圈
Washer
2
13
WG1229W3117
平垫圈
Washer
2
14
WG1229J3130
平垫圈
Washer
4
15
WG9360341017
平垫圈
Washer
2
16
WG1229D2942
卡环
Snap ring
2
17
WG41X1090
六角头螺栓（12.9级）
Bolt
2
18
WG40X1182
自锁螺母-GB3098.2 12.0级
Nut
2
19
WG1229N1626
平垫圈
Washer
4
20
WG9761349026
支承板
Plate
2
4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
第 8 页
4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
AZ9003963002
滑脂嘴总成（Q700B01）
Grease nipple
2
21.1
AZ9003963010
滑脂嘴帽
Cap
1
21.2
Q700B01
直通式滑脂嘴
Grease nipple
1
22
AZ9761349036
中桥气室支架总成及附件(左)
BRACKET
1
23
AZ9761349037
中桥气室支架总成及附件(右)
BRACKET
1
24
WG9761349021
中桥凸轮轴(右)
CAMSHAFT
1
25
WG9761349022
中桥凸轮轴(左)
CAMSHAFT
1
26
WG9761349005
制动器防尘罩(左)
DUST SHIELD
2
27
WG9761349006
制动器防尘罩(右)
DUST SHIELD
2
28
Q150B1012
六角头螺栓
Bolt
12
29
810W90714-0249
止推垫片
Shim
2
30
810W90620-0092
开槽螺母 M100X1,5
GROOVE NUT
2
31
812-35700-6140
后轮毂总成
Rear wheel hub assembly
2
31.1
812W35701-0156
后轮毂
Rear wheel hub
1
31.2
812W93420-6097
轮毂轴承单元(DU2133140)
HUB BEARING UNIT
1
31.3
811W45501-0178
车轮螺栓(M22×1.5×98)
WHEEL MOUNTING BOLT
10
32
Q151B1440
六角头螺栓
Bolt
8
33
Q40014
小垫片
Washer
8
34
AZ9761349003
制动底板总成
BRAKING PLATE
2
35
Q151B1435
六角头螺栓
Bolt
8
4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
第 9 页
4.04 MCY13Q中桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
36
WG9761349001
制动鼓(高碳)
DRUM
2
37
WG9003884160
车轮螺母
Wheel bolt
20
38
Q2541025
十字槽沉头螺钉
Screw
4
39
Q151B1440
六角头螺栓
Bolt
24
40
WG9761349060
ABS传感器输出保护套
PROTECTOR
4
41
WG2297Y4835
铭牌
Name plate
1
42
WG9231330105
通气塞
Breather
1
43
WG9231330106
橡胶软管
Hose
1
44
WG9003960024
内六角锥形螺塞DIN906-M24X1.5-st
Plug
1
45
MQ6028390043六角法兰面螺栓M16X1,5X50 K-MK10X10-10.9-MAN183-A3C
HEX BOLT
10
46
MQ6028390042六角法兰面螺栓M16X1,5X60 K-MK10X10-10.9-MAN183-A3C
HEX BOLT
2
47
04101609248
密封胶
Sealant
60
48
04101609151
粘结剂 （蓝色）
ADHESIVE
4
49
09150110001
高效润滑脂(SKF LGAF 3E)
LUBRICATING PASTE
20
50
04101609248
密封胶
Sealant
10
51
1779W283
润滑脂
Grease
1
52
712W35440-0017
传感器支架总成
BRACKET
2
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
第 10 页
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
812-35401-5787
后桥壳总成(鼓式,11mm)
REAR AXLE BEAM
1
2
MQ150B0810 M 8X10 C-MK5X3-Z1-8.8-MAN183-PHR
六角头螺栓
HEX BOLT
2
3
810W32118-0010
油滤器
OIL FILTER
1
4
WG9761349026
支承板
Plate
2
5
WG41X1090
六角头螺栓（12.9级）
Bolt
2
6
WG1229N1626
平垫圈
Washer
4
7
WG40X1182
自锁螺母-GB3098.2 12.0级
Nut
2
8
WG1229D2942
卡环
Snap ring
2
9
WG9360341017
平垫圈
Washer
2
10
WG1229J3130
平垫圈
Washer
4
11
WG1229W3117
平垫圈
Washer
2
12
WG9761349007
平垫圈
Washer
2
13
WG9761349002
调整臂
ADJUSTER
2
14
AZ9003963002
滑脂嘴总成（Q700B01）
Grease nipple
2
14.1
AZ9003963010
滑脂嘴帽
Cap
1
14.2
Q700B01
直通式滑脂嘴
Grease nipple
1
15
AZ9761349038
后桥气室支架总成及附件(左)
BRACKET
1
16
AZ9761349039
后桥气室支架总成及附件(右)
BRACKET
1
17
WG9761349023
后桥凸轮轴(左)
CAMSHAFT
1
18
WG9761349024
后桥凸轮轴(右)
CAMSHAFT
1
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
第 11 页
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
19
ZQ150B1012
六角头螺栓M10
Hexagon head bolts
12
20
810W90714-0249
止推垫片
Shim
2
21
810W90620-0092
开槽螺母 M100X1,5
GROOVE NUT
2
22
812-35700-6139
后轮毂总成(ABS)
Rear wheel hub assembly
2
22.1
812W35701-0156
后轮毂
Rear wheel hub
1
22.2
812W35702-0001
ABS齿圈
Gear ring
1
22.3
812W93420-6097
轮毂轴承单元(DU2133140)
HUB BEARING UNIT
1
22.4
811W45501-0178
车轮螺栓(M22×1.5×98)
WHEEL MOUNTING BOLT
10
23
ZQ151B1440
六角头螺栓M14*1.5
Hexagon head bolts
8
24
Q40014
小垫片
Washer
8
25
AZ9761349003
制动底板总成
BRAKING PLATE
2
26
ZQ151B1435
六角头螺栓M14*1.5
Hexagon head bolts
8
27
WG9761349001
制动鼓(高碳)
DRUM
2
28
WG9003884160
车轮螺母
Wheel bolt
20
29
Q2541025
十字槽沉头螺钉
Screw
4
30
ZQ151B1440
六角头螺栓M14*1.5
Hexagon head bolts
24
31
Q675160
ABS软管夹
HOSE CLAMP
2
32
712W35440-0017
传感器支架总成
BRACKET
2
33
WG9761349060
ABS传感器输出保护套
PROTECTOR
4
34
WG9761349005
制动器防尘罩(左)
DUST SHIELD
2
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
4.05 MCY13Q后桥桥壳及轮毂附件(鼓式)/Housing and Hub of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
第 12 页
名称
Part Name
No.
Part No.
Qty
Remark
35
WG9761349006
制动器防尘罩(右)
DUST SHIELD
2
36
WG9231330105
通气塞
Breather
1
37
WG9231330106
橡胶软管
Hose
1
38
WG9003960024
内六角锥形螺塞DIN906-M24X1.5-st
Plug
1
39
MQ6028390043六角法兰面螺栓M16X1,5X50 K-MK10X10-10.9-MAN183-A3C
HEX BOLT
6
40
MQ6028390042六角法兰面螺栓M16X1,5X60 K-MK10X10-10.9-MAN183-A3C
HEX BOLT
6
41
WG2297Y4835
铭牌
Name plate
1
42
04101609248
密封胶
Sealant
60
43
04101609151
粘结剂 （蓝色）
ADHESIVE
4
44
04101609248
密封胶
Sealant
10
45
1779W283
润滑脂
Grease
1

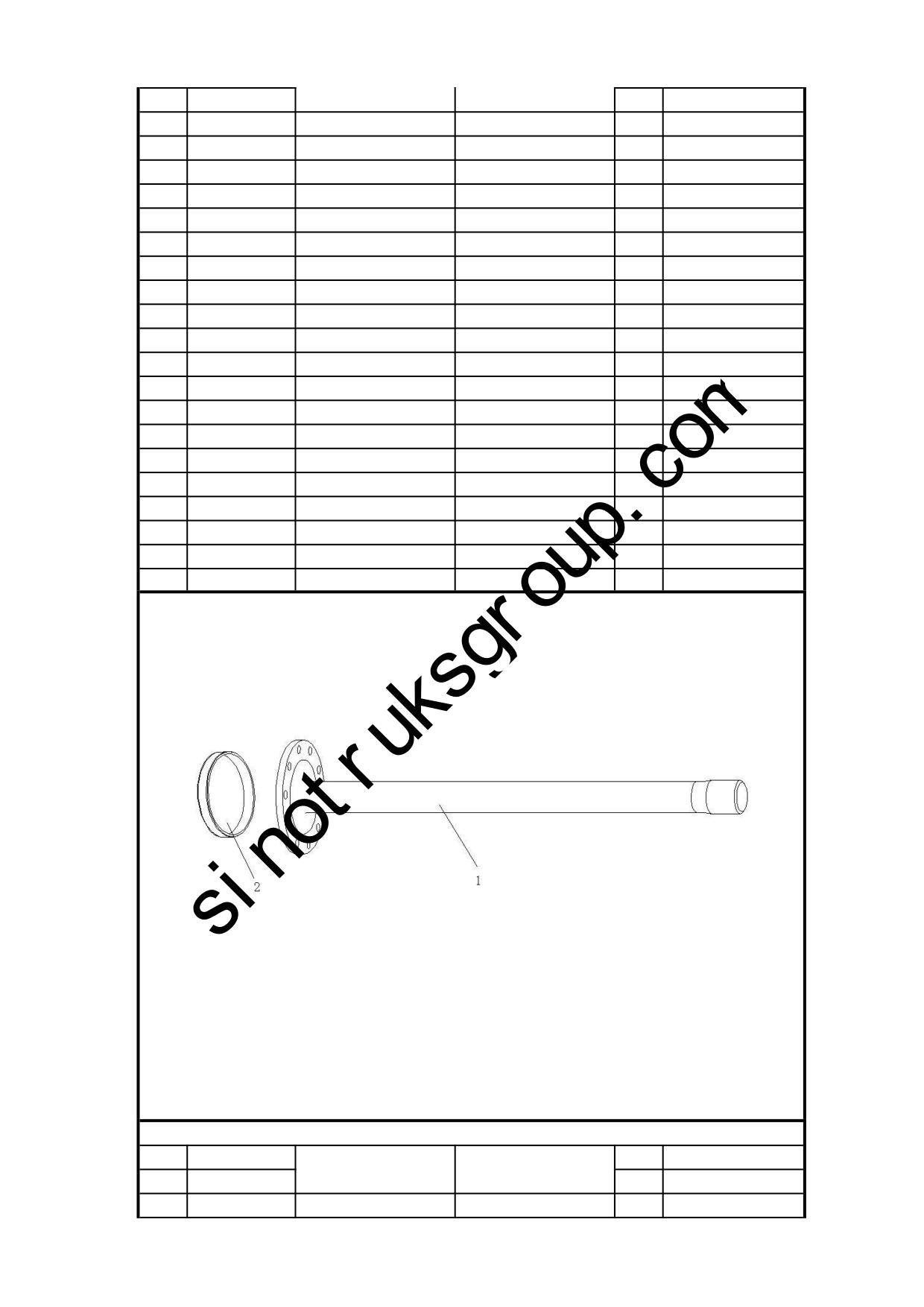

4.06 不带差速锁的中桥结构/Structure Of Middle Axle Without Differential Locking
4.06 不带差速锁的中桥结构/Structure Of Middle Axle Without Differential Locking
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark

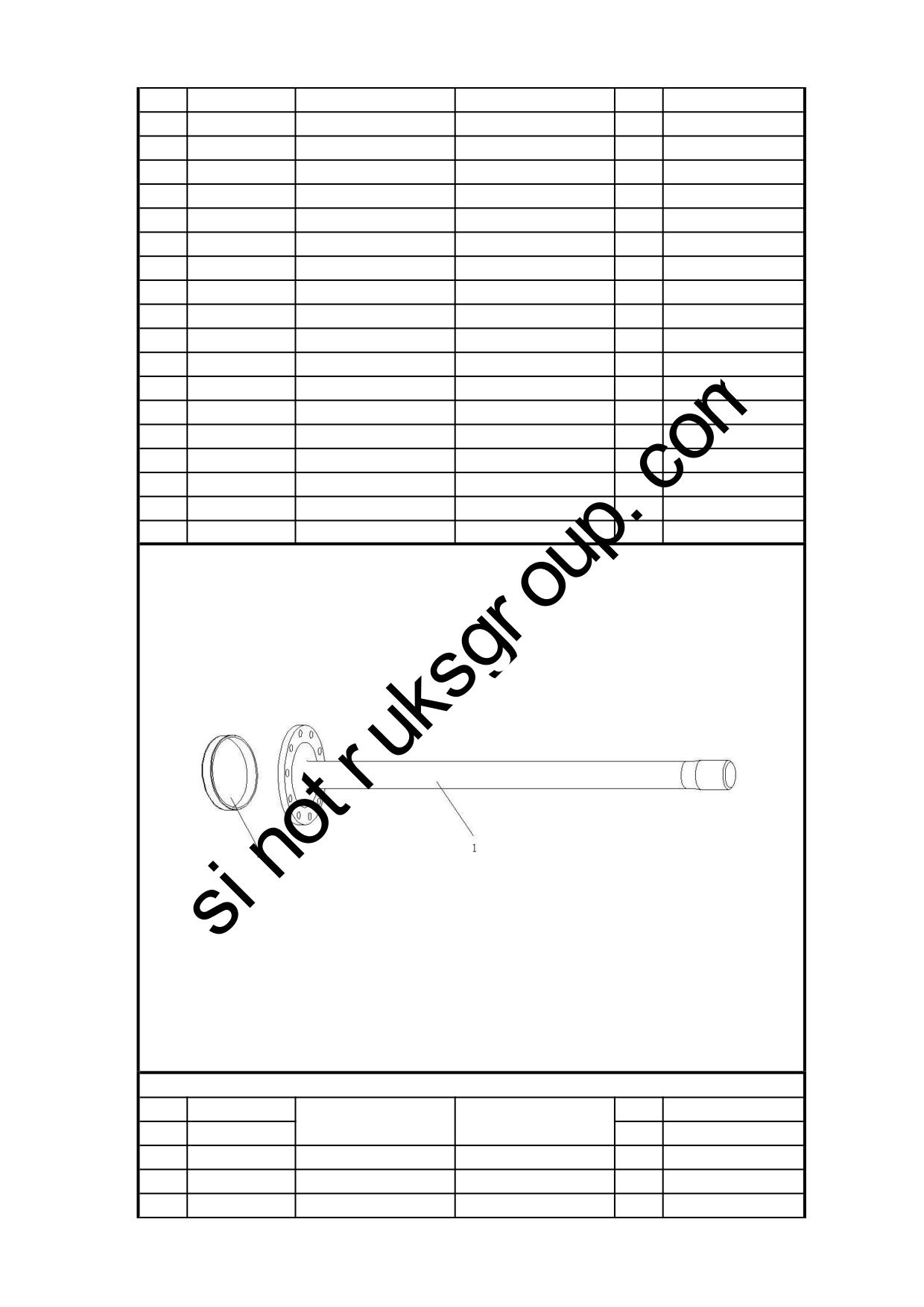

1
811W35502-0146
半轴
DRIVE SHAFT
2
第 13 页
2
712-35710-0110
隔环组
Spacer group
4
3
811W25503-0244
压力开关
Pressure switch
1
4
MQ6561900812
垫圈A18X22-AL
Washer
1
4.07 不带差速锁的后桥结构/Structure Of Rear Axle Without Differential Locking
4.07 不带差速锁的后桥结构/Structure Of Rear Axle Without Differential Locking
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
811W35502-0146
半轴
DRIVE SHAFT
2
2
712-35710-0110
隔环组
Spacer group
4
3
MQ6028143013
六角头螺栓（半轴用）
HEX BOLT
20
第 14 页

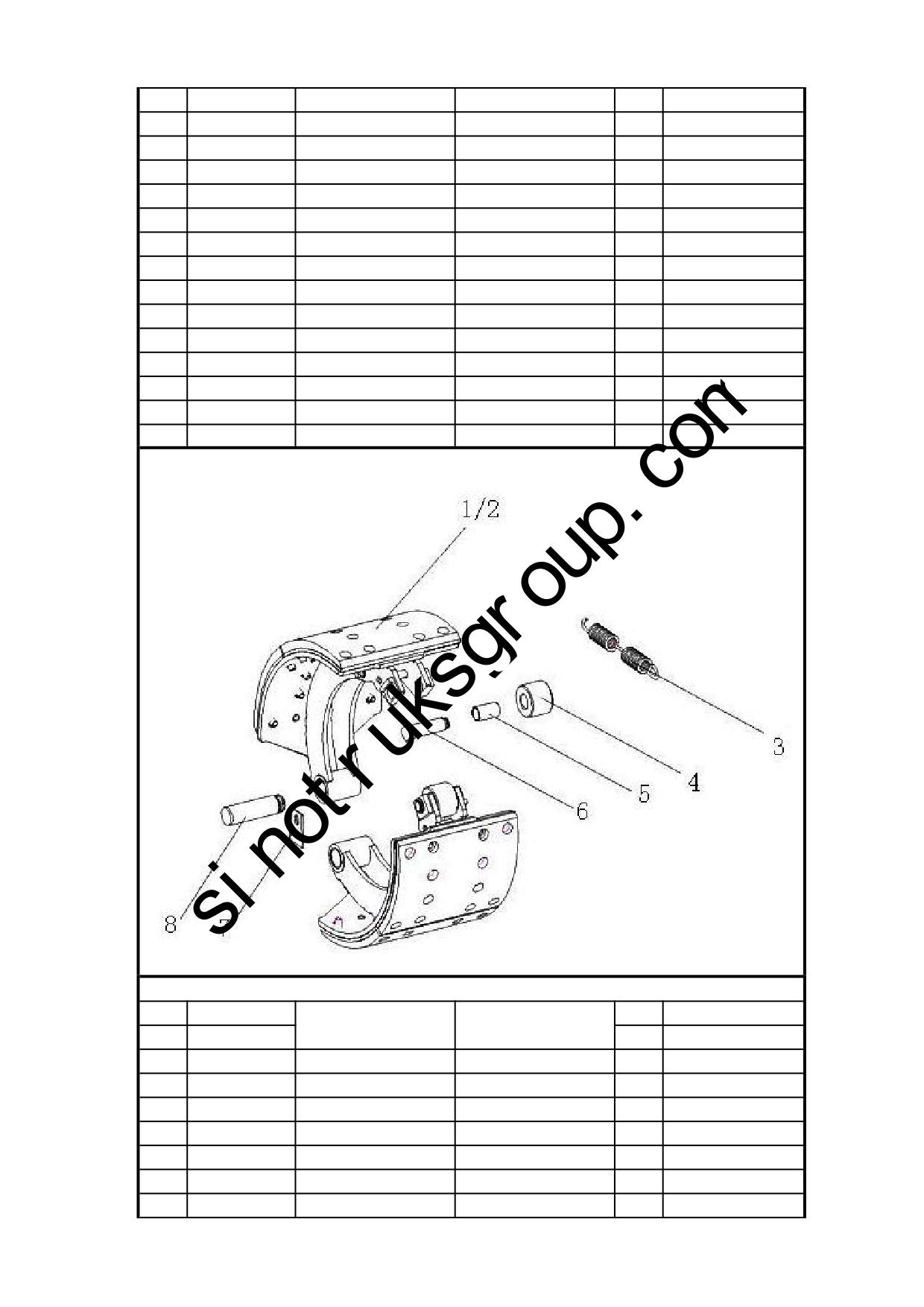

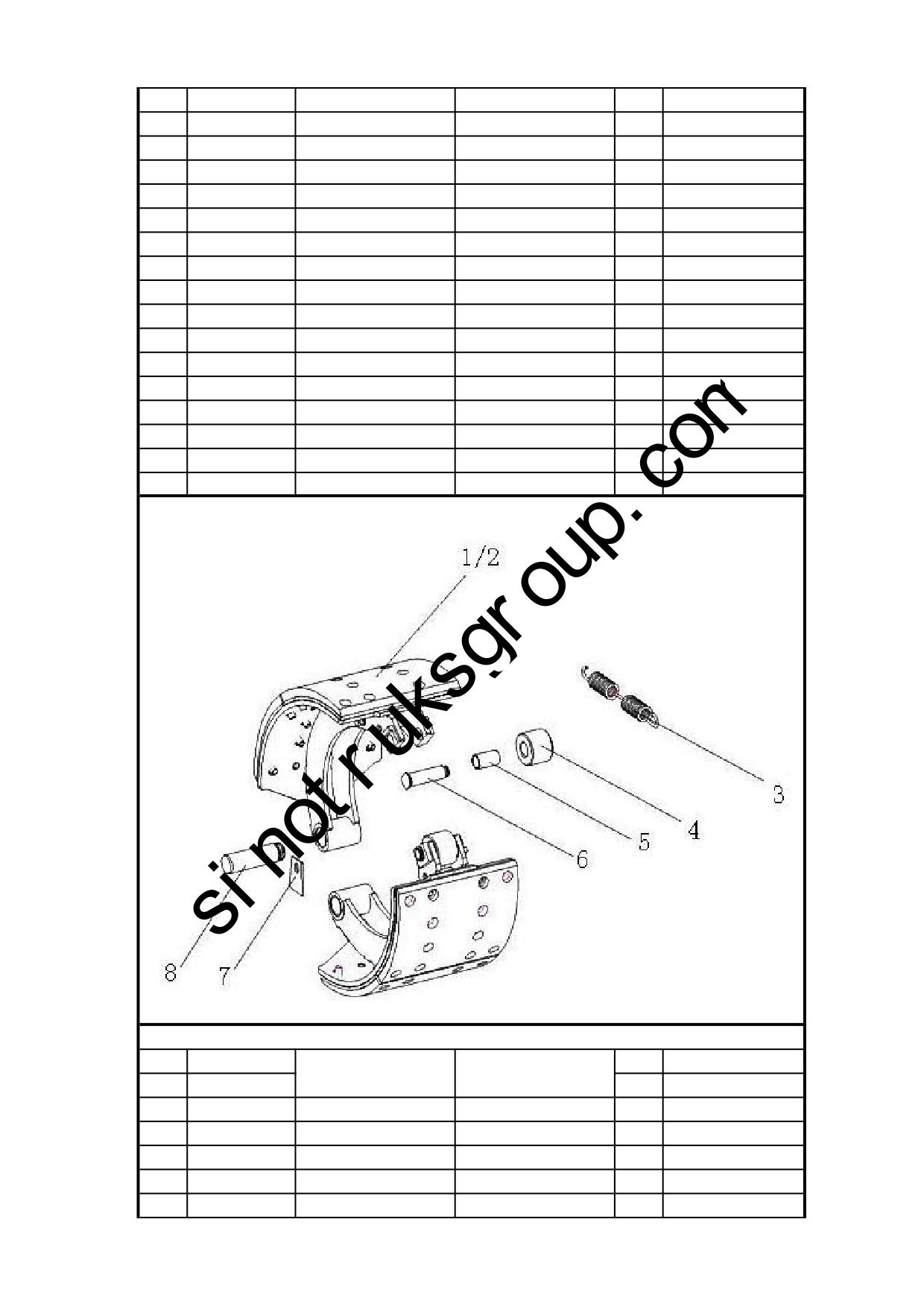

4.08 410x220冲焊蹄及附件总成/Stamping&Welding Shoe And Accessories Assembly
4.08 410x220冲焊蹄及附件总成/Stamping&Welding Shoe And Accessories Assembly
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9761450100
制动蹄总成(左)
Brake shoe assembly(left)
1
1.1
AZ9761450110
制动蹄(左)
Brake shoe(left)
1
1.2
WG9761450118
制动衬片
Brake gasket
2
1.3
WG9231340068
铆钉
Rivet
16
1.4
WG9761450141
支销座衬套
Bush
1
第 15 页
1.5
WG9761450131
回位弹簧销
Release spring pin
1
1.6
Q43112
轴用弹性挡圈
Circlip
2
2
AZ9761450101
制动蹄总成(右)
Brake shoe assembly(right)
1
2.1
AZ9761450102
制动蹄(右)
Brake shoe(right)
1
2.2
WG9761450118
制动衬片
Brake gasket
2
2.3
WG9231340068
铆钉
Rivet
16
2.4
WG9761450141
支销座衬套
Bush
1
2.5
WG9761450131
回位弹簧销
Release spring pin
1
2.6
Q43112
轴用弹性挡圈
Circlip
2
3
WG9761450130
回位弹簧
Release spring
2
4
WG9761450120
滚轮
Roller
2
5
WG9761450121
滚轮衬套
Roller bush
2
6
WG9761450132
滚轮轴
Roller axile
2
7
WG9761450152
挡片
Washer
1
8
WG9761450150
支销
Pin
2
4.08 410x220冲焊蹄及附件总成/Stamping&Welding Shoe And Accessories Assembly
4.08 410x220冲焊蹄及附件总成/Stamping&Welding Shoe And Accessories Assembly
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
9
Q5005032
开口销
Pin
2
10
ZQ150B1016
六角头螺栓M10
Hexagon head bolts
1
第 16 页
第 17 页

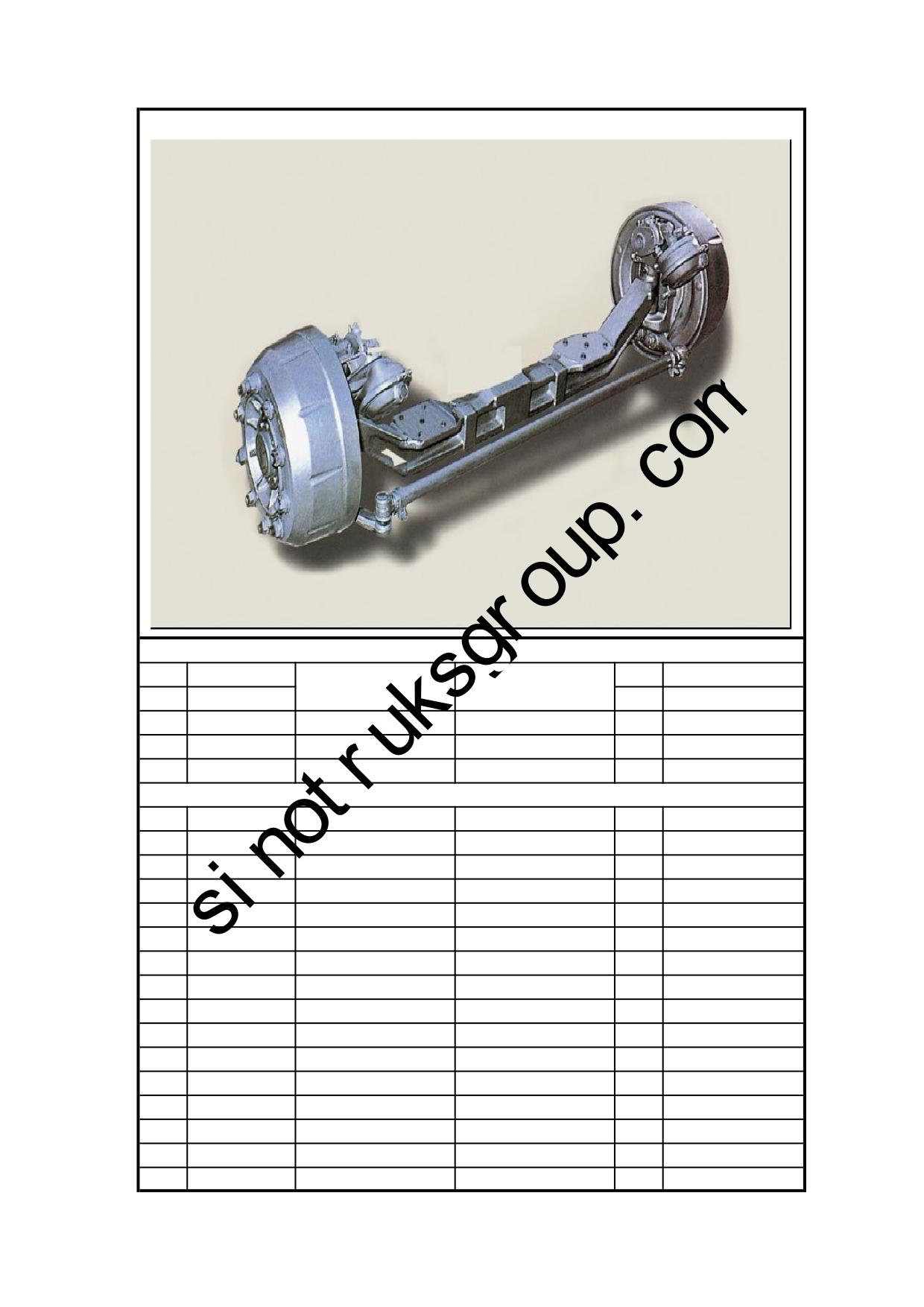

5.01 前桥总成/Front Axle Assy
5.01 前桥总成/Front Axle Assy
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AH40HY107.1100
HW前轴(HR7,ABS,板簧距8
Front axle assy
1
主要配置/Main Configurations
1
盘式式制动器
Drum brake
2
额定载荷7吨
Rated payload 7 tons
3
ABS
ABS
第 1 页

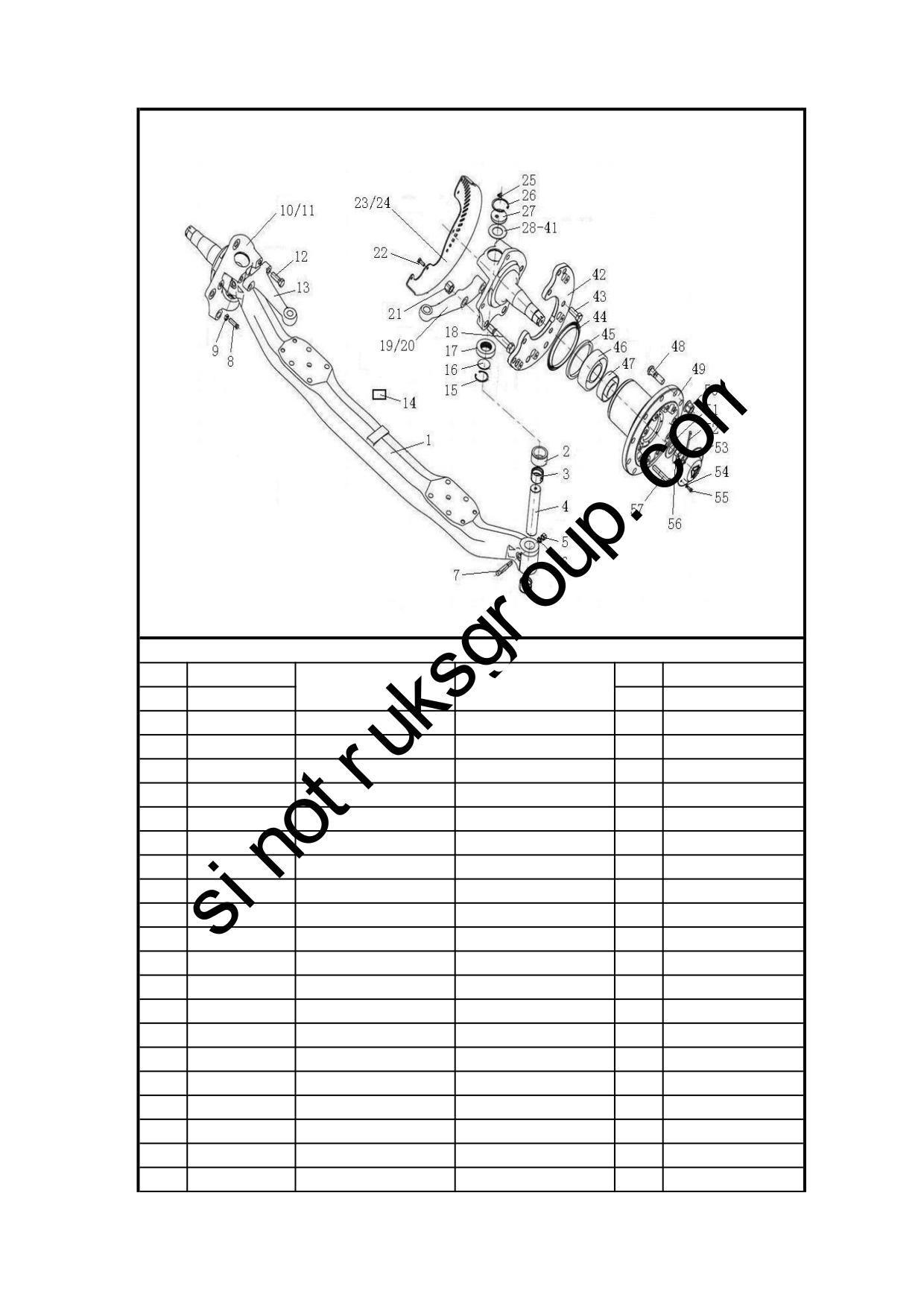

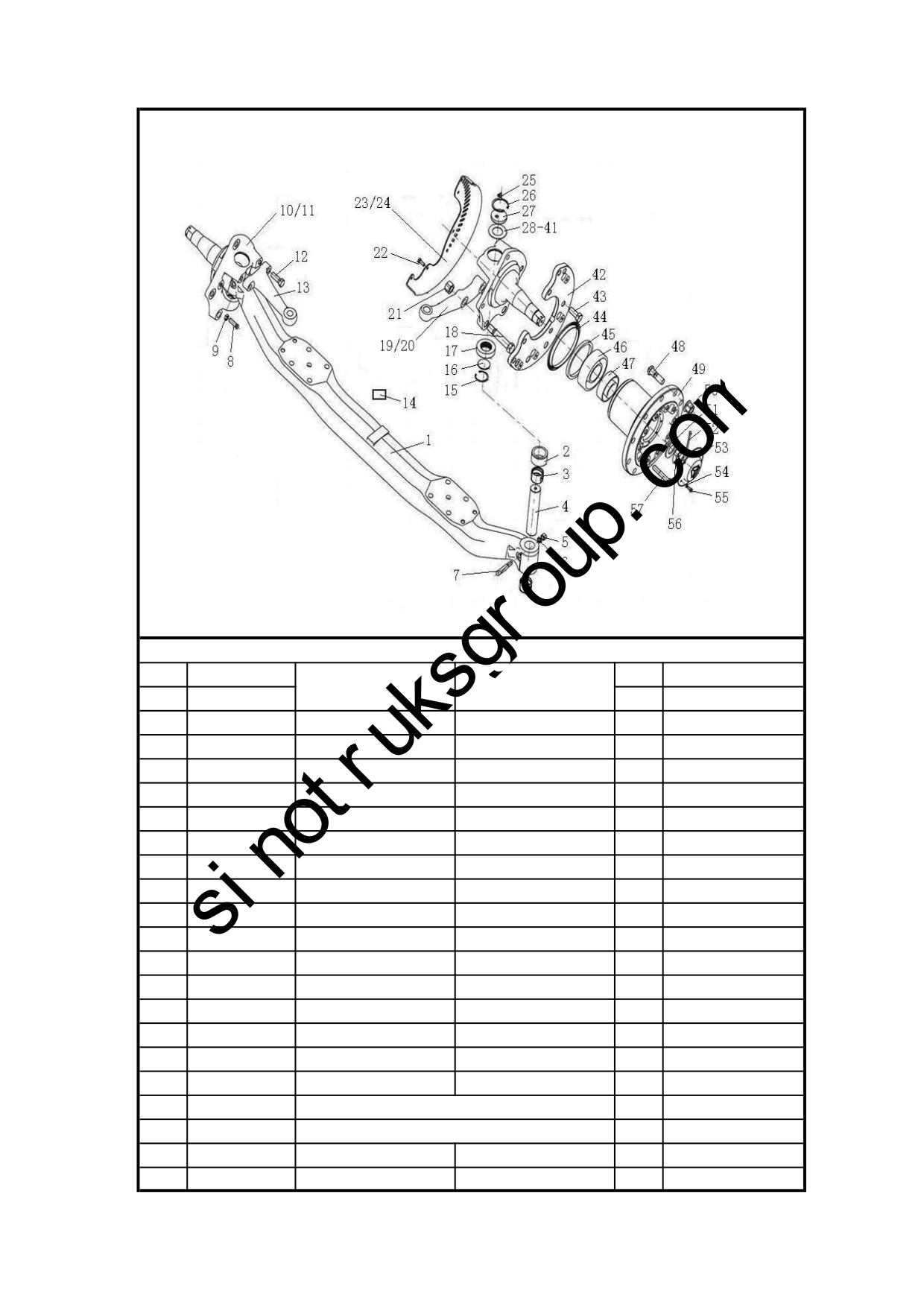

5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9719410070
前轴
Front axle
1
2
AZ9100413035
主销隔环
King pin spacer
1
3
WG9100411035
衬套
Bush
1
4
AZ9100413045
主销
King pin
2
5
Q340B14T13F2
I型六角螺母
Nut
2
6
Q40314
弹簧垫圈
Washer
2
7
WG9100411005
主销限位螺钉
Limit screw
2
8
WG880 410059
调整螺钉
Adjusting Screw
2
9
Q351B14T15
六角薄螺母
Nut
2
10
AZ9100414026
转向节总成(左)
Knuckle -left
1
11
AZ9100414027
转向节总成(右)
Knuckle - right
1
12
Q151B1850TF2
六角头螺栓
Screw
2
13
AZ9719411012
转向节臂(右置转向)
Steering knuckle arm
1
14
WG9719410028
铭牌
Nameplate
1
15
Q43055
孔用弹性挡圈
Circlip
2
16
AZ9100411007
盖
Cover
2
17
WG9700411049
前轴推力轴承
Front axle thrust bearing
2
18
AZ9100413008
六角头螺栓
Screw
4
19
AZ9719413003
转向横拉杆臂(左)
Tie rod arm -left
1
20
AZ9719413004
转向横拉杆臂(右)
Tie rod arm -right
1
第 2 页
5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q361B24T13F2
2型六角螺母-细牙
Nut
4
22
Q150B1025
六角头螺栓
Screw
8
23
WG9100413052
防护罩(左)
Shields-left
1
24
WG9100413053
防护罩(右)
Shields-right
1
25
AZ9003963004
滑脂嘴总成（Q701B70）
Grease nozzle ass.
2
26
Q43070
孔用弹性挡圈
Circlip
2
27
AZ9100413070
主销盖
King pin cover
2
28
AZ9100413011
垫圈
Washer
1
29
AZ9100413012
垫圈
Washer
1
30
AZ9100413013
垫圈
Washer
1
31
AZ9100413014
垫圈
Washer
1
32
AZ9100413015
垫圈
Washer
1
33
AZ9100413016
垫圈
Washer
1
34
AZ9100413017
垫圈
Washer
1
35
AZ9100413018
垫圈
Washer
1
36
AZ9100413019
垫圈
Washer
1
37
AZ9100413020
垫圈
Washer
1
38
AZ9100413021
垫圈
Washer
1
39
AZ9100413022
垫圈
Washer
1
40
AZ9100413023
垫圈
Washer
1
第 3 页
5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
5.02 HW前轴(HR7,ABS,板簧距880,右置)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
AZ9100413024
垫圈
Washer
1
42
WG9100413004
连接板
Plate
2
43
Q151B2045TF2
六角头螺栓
Screw
4
44
WG9112410019
ABS齿圈
ABS gear ring
2
45
WG9003074387
轴用密封圈
Sealing ring
2
46
WG9100032314
圆锥滚子轴承
Roller bearing
2
47
WG9100032311
圆锥滚子轴承
Roller bearing
2
48
WG9100410212
车轮螺栓
Wheel bolt
10
49
AZ9100413060
前轮毂总成
Front hub
1
50
WG9003884160
车轮螺母
Wheel Nut
20
51
WG9100410062
垫片
Washer
2
52
Q5006370
开口销
Split pin
2
53
WG9100413068
轮毂端盖
Hub cover
2
54
Q40308
弹簧垫圈
Spring washer
20
55
Q150B0816
六角头螺栓
Screw
20
57
Q151B1690TF2
六角头螺栓
Screw
20
AZ9100414036
转向节带锁紧螺母总成(左)
AZ9100414037
转向节带锁紧螺母总成(右)
第 4 页

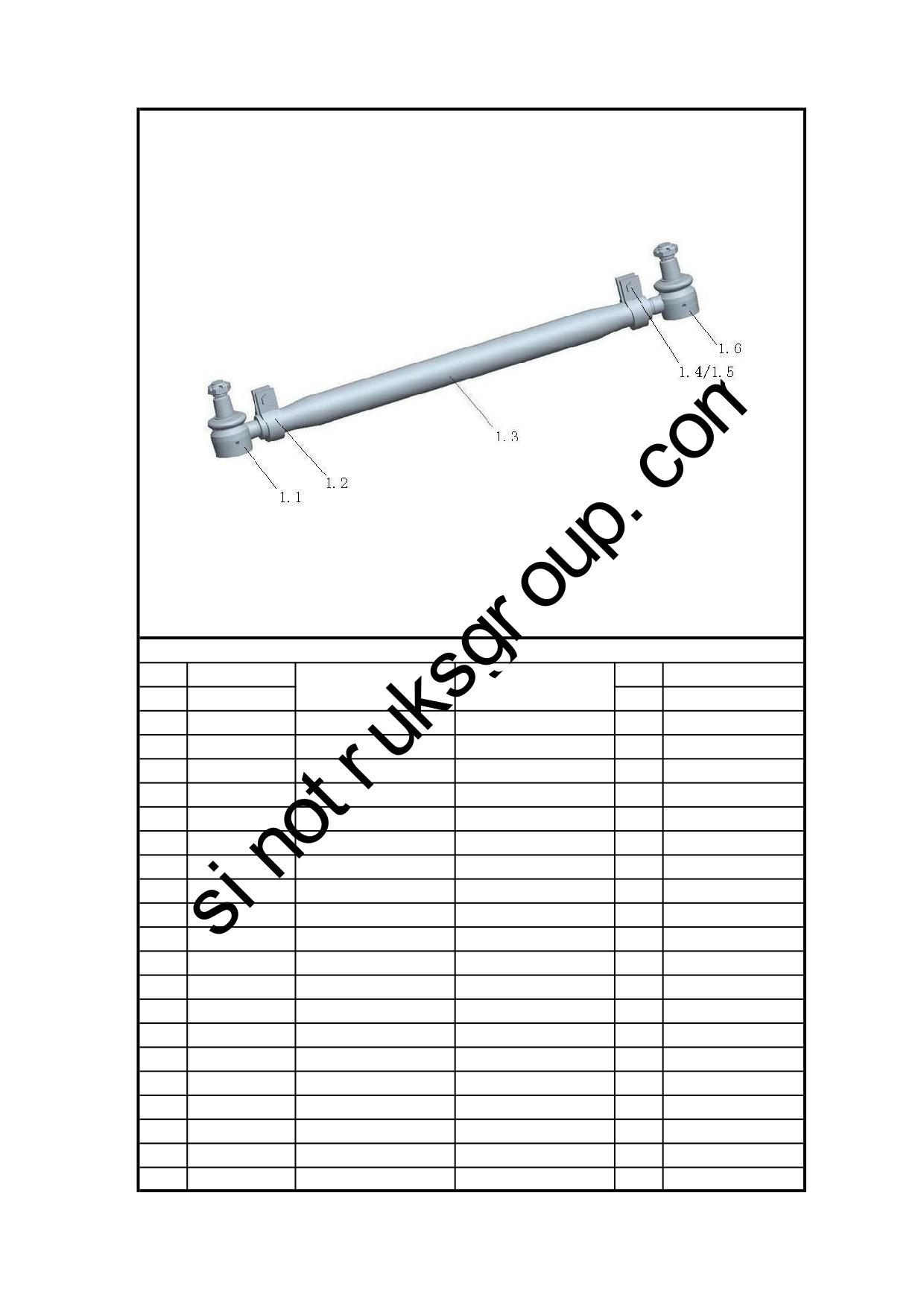

5.03 转向横拉杆/Tie Rod
5.03 转向横拉杆/Tie Rod
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9700430050
转向横拉杆总成（φ50）
Tie rod assembly(φ50)
1
1.1
WG9925430100
拉杆接头总成（左）
Ball joint（left）
1
1.2
WG9725430005
管夹
Clip
2
1.3
AZ9700430051
横拉杆
tie rod
1
1.4
Q151C1265TF3
六角头螺栓
Bolt
2
1.5
190003888457
自锁螺母
Nut
2
1.6
WG9925430200
拉杆接头总成(右)
Ball joint（right）
1
第 5 页

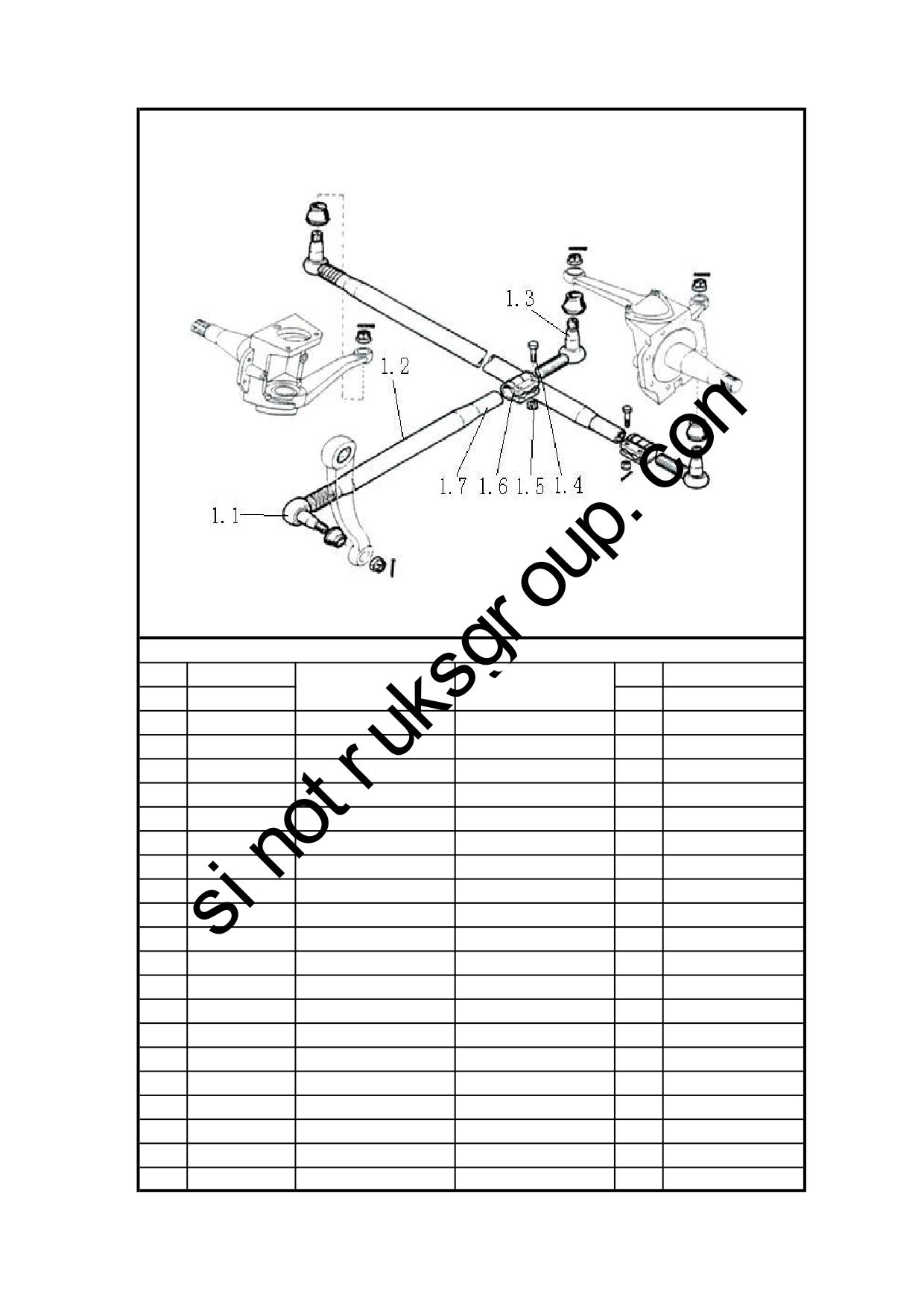

5.04 转向直拉杆/Tie Rod Ass.
5.04 转向直拉杆/Tie Rod Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925430010
转向直拉杆总成
Tie rod ass.
1
1.1
AZ9925430011
球型接头总成
Ball joint assembly
1
1.2
AZ9925430015
直拉杆
Rod
1
1.3
AZ9925430012
球型接头总成
Ball joint assembly
1
1.4
Q151B1480
六角头螺栓
Screw
1
1.5
Q33214
2型全金属六角锁紧螺母
Screw
1
1.6
WG9925430014
管夹
Pipe clamp
1
1.7
WG9925430013
过渡连接套
Transitional connector sleev
1
第 6 页

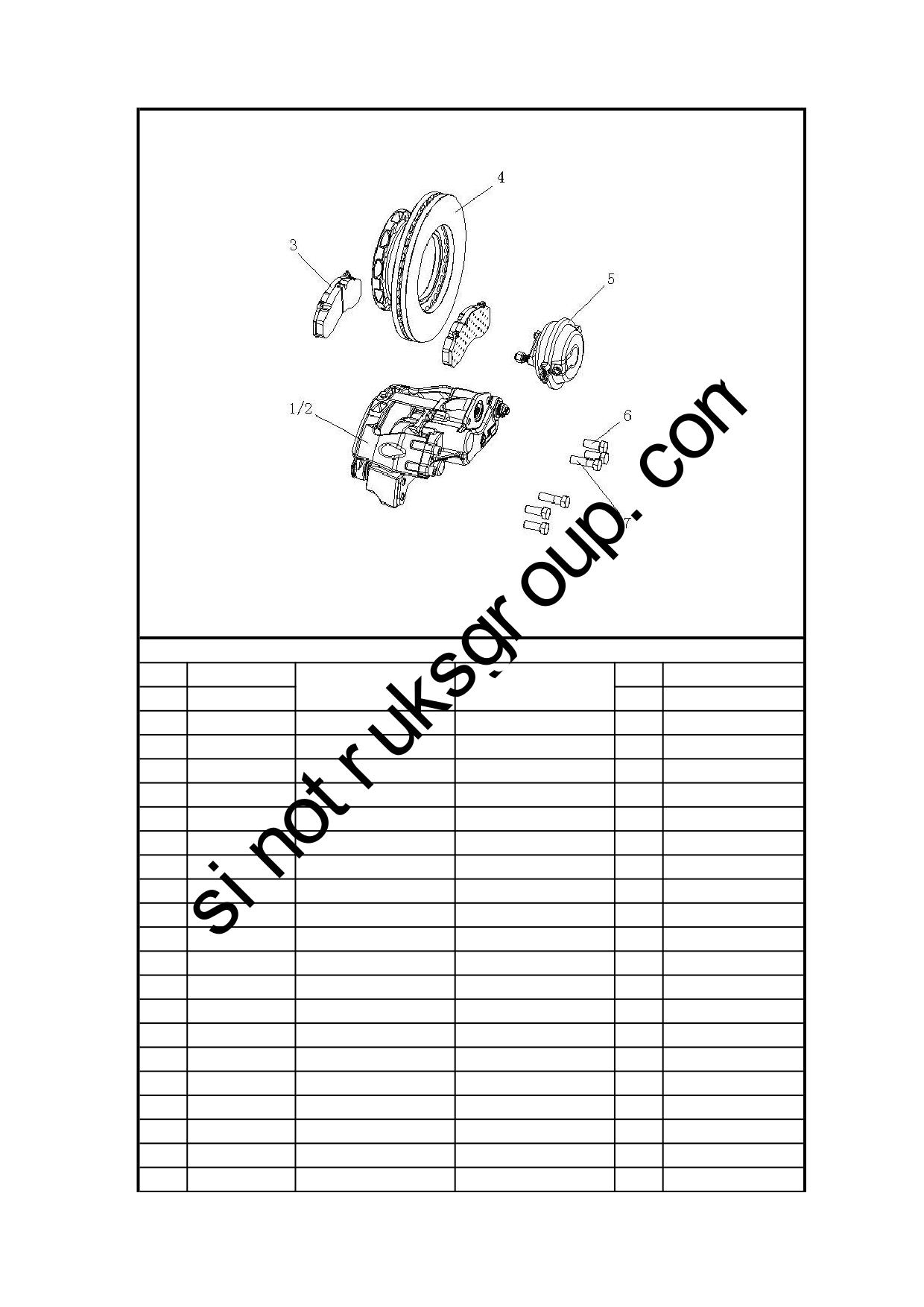

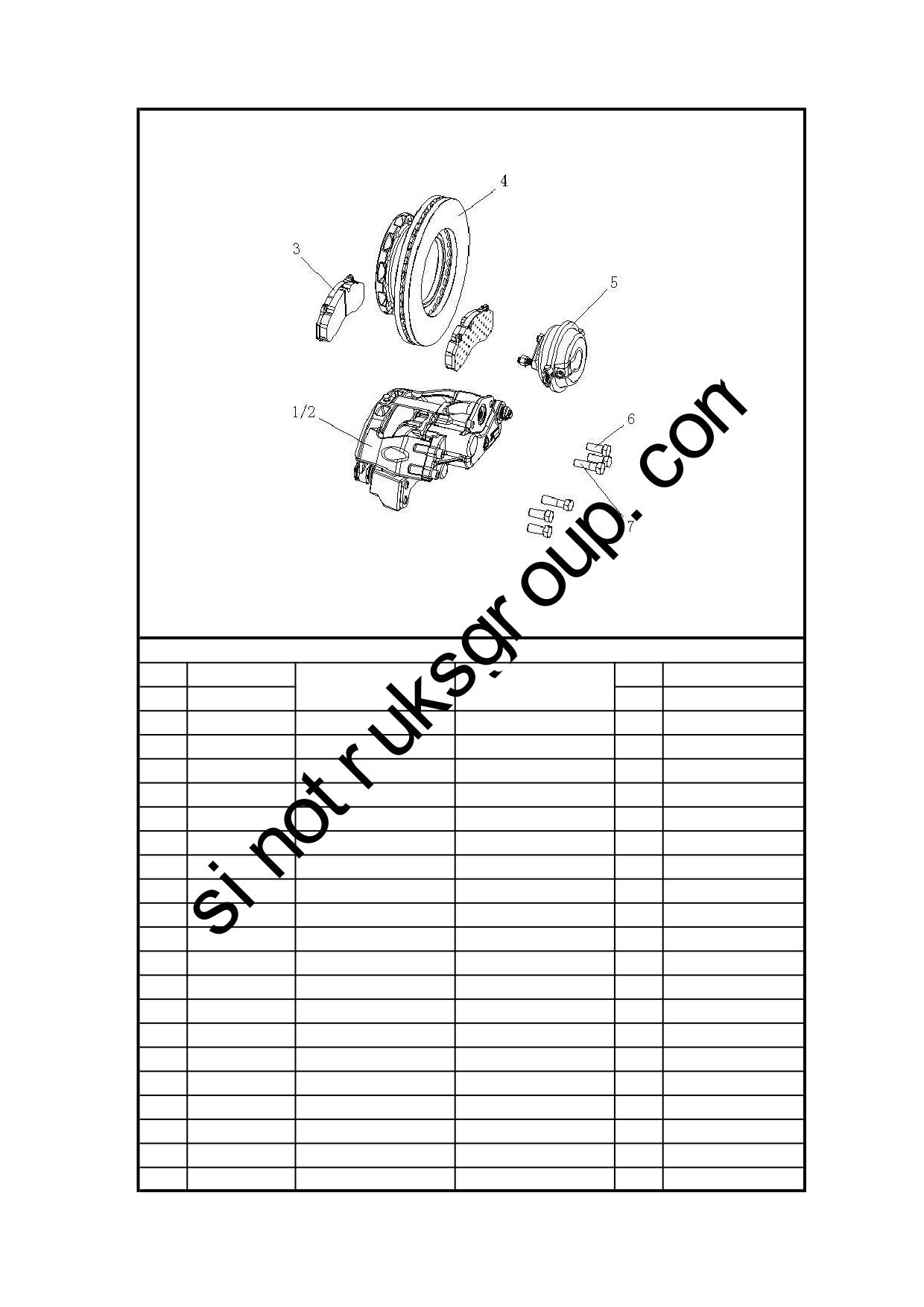

5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9100443310
P20WAL钳体总成
Caliper
1
1.1
AZ9100443313
钳体(左)
Caliper L.
1
1.2
WG9100443014
滑销衬套(钳体侧)
Bushing
2
1.3
WG9100443043
弹簧
Spring
1
1.4
WG9100443040
手调总成
Manual adjustment device a
1
1.5
WG9100443008
手调座
Base
1
1.6
WG9100443011
密封圈
Gasket
1
1.7
WG9100443009
橡胶帽
Cap
1
1.8
AZ9100443023
半月轴承座
Bearing cage
2
1.9
WG9100444022
半月轴承总成
Bearing
2
1.10
WG9100443030
杠杆总成
leverage assembly
1
1.11
AZ9100443021
圆柱销
Pin
2
1.12
WG9100443224
橡胶垫片
Cushion
1
1.13
AZ9100443501
活塞总成
Piston assembly
1
1.14
Q1840835TF2
六角法兰面螺栓
Bolt
8
1.15
AZ9100443004
钳体桥
Bridge
1
1.16
WG9100443019
滑销衬套(钳体桥侧)
Bushing
2
1.17
Q218B1645TF2
内六角圆柱头螺钉
Screw
4
1.18
AZ9100443002
托架
Bracket
1
1.19
AZ9100443013
滑销
Pin
4
第 7 页
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1.20
Q218B1450TF2
内六角圆柱头螺钉
Screw
4
1.21
WG9100443016
滑销盖(钳体侧)
Cover
2
1.22
WG9100443017
滑销保护套
Sleeve
6
1.23
WG9100443018
滑销盖(钳体桥侧)
Cover
2
1.24
WG9100443006
压板
Plate
1
1.25
Q151C1225TF2
六角头螺栓
Bolt
1
1.26
Q40312
弹簧垫圈
Spring washer
1
1.27
WG9100443012
铭牌
Name plate
1
2
AZ9100443410
P20WAR钳体总成
Caliper
1
2.1
AZ9100443413
钳体(右)
Caliper R.
1
2.2
WG9100443014
滑销衬套(钳体侧)
Bushing
2
2.3
WG9100443043
弹簧
Spring
1
2.4
WG9100443040
手调总成
Manual adjustment device a
1
2.5
WG9100443008
手调座
Base
1
2.6
WG9100443011
密封圈
Gasket
1
2.7
WG9100443009
橡胶帽
Cap
1
2.8
AZ9100443023
半月轴承座
Bearing cage
2
2.9
WG9100444022
半月轴承总成
Bearing
2
2.10
WG9100443030
杠杆总成
leverage assembly
1
2.11
AZ9100443021
圆柱销
Pin
2
第 8 页
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2.12
WG9100443224
橡胶垫片
Cushion
1
2.13
AZ9100443501
活塞总成
Piston assembly
1
2.14
Q1840835TF2
六角法兰面螺栓
Bolt
8
2.15
AZ9100443004
钳体桥
Bridge
1
2.16
WG9100443019
滑销衬套(钳体桥侧)
Bushing
2
2.17
Q218B1645TF2
内六角圆柱头螺钉
Screw
4
2.18
AZ9100443002
托架
Bracket
1
2.19
AZ9100443013
滑销
Pin
4
2.20
Q218B1450TF2
内六角圆柱头螺钉
Screw
4
2.21
WG9100443016
滑销盖(钳体侧)
Cover
2
2.22
WG9100443017
滑销保护套
Sleeve
6
2.23
WG9100443018
滑销盖(钳体桥侧)
Cover
2
2.24
WG9100443006
压板
Plate
1
2.25
Q151C1225TF2
六角头螺栓
Bolt
1
2.26
Q40312
弹簧垫圈
Spring washer
1
2.27
WG9100443012
铭牌
Name plate
1
3
WG9100443050
制动块总成
Pad assembly
4
4
WG9100443003
制动盘(Z3)
Brake plate
2
5
WG9100364020
前盘制动气室(20")
Chamber
2
6
Q151B2050TF2
六角头螺栓
Bolt
8
第 9 页
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
5.05 盘式制动器(ZZ30A001L/R) /Disc Braker
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
7
Q151B2070TF2
六角头螺栓
Bolt
4
第 10 页

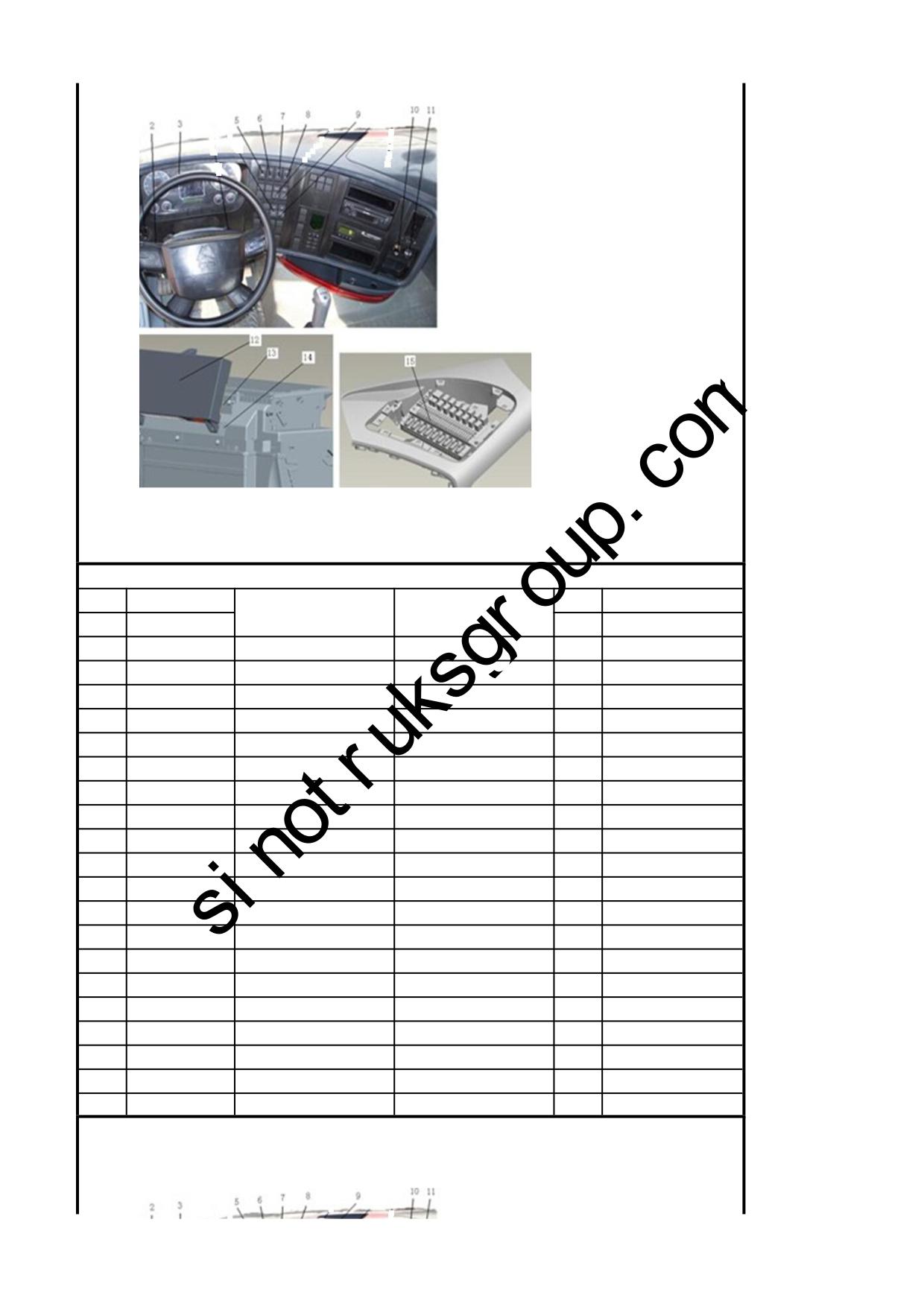

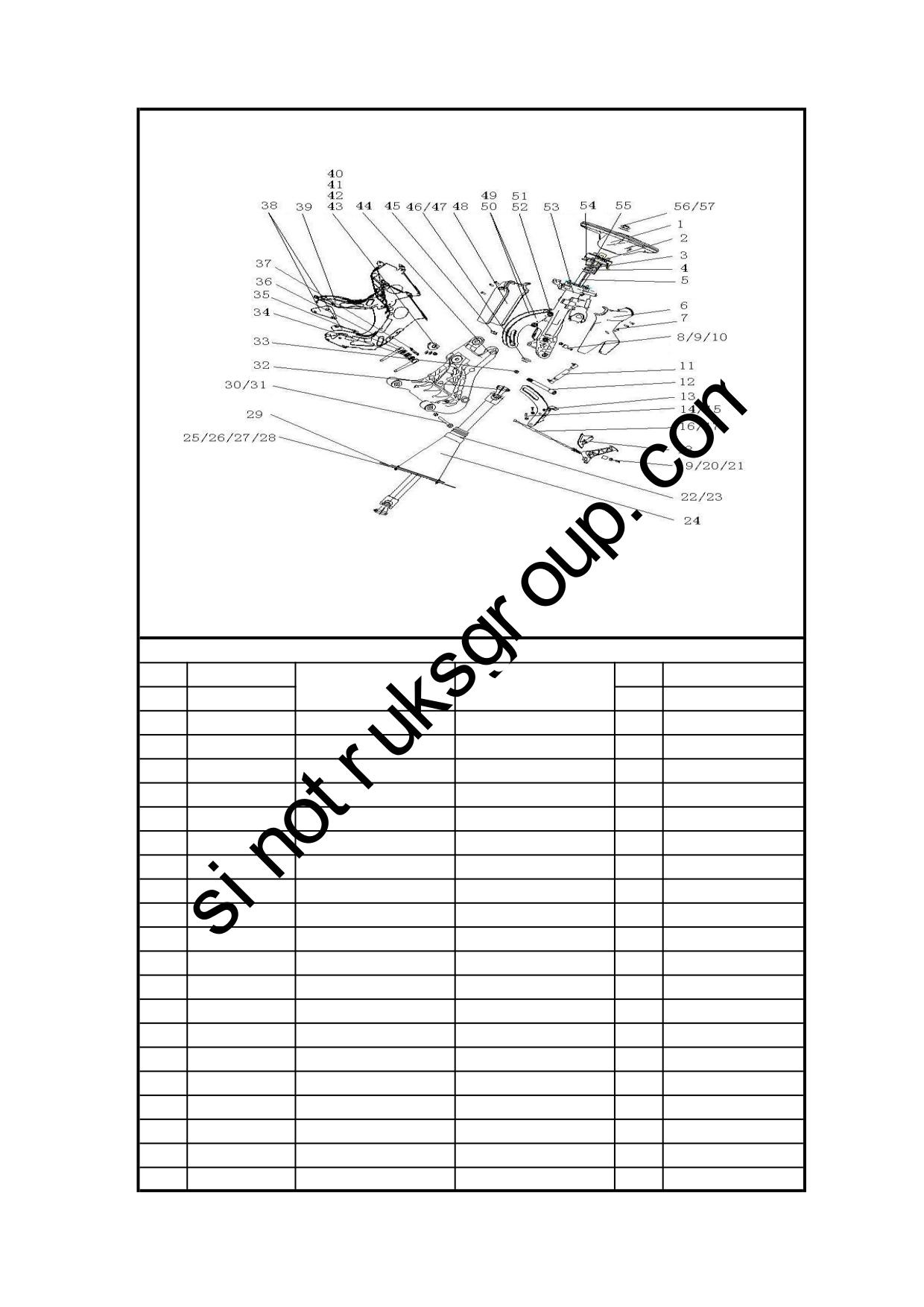

5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925470264
转向盘
Steering wheel
1
2
WG9925470070
时钟弹簧总成
Clock spring assembly
1
3
AZ9003320012
深沟球轴承61905 GB/T276-94
Ball bearing
1
4
AZ9925470099
密封圈
Gasket
1
5
WG9925470082
转向轴总成
Steering shaft assembly
1
6
WG9925470075
转向柱罩（前）
Cover
1
7
Q2140512
十字槽盘头螺钉
Screw
4
8
AZ9925470093
塑料衬套
Bushing
2
9
WG9925470095
齿型衬套
Bushing
2
10
Q2580825
内六角花型沉头螺钉
Screw
2
11
WG9925470079
气体弹簧支撑栓
Bolt
1
12
AZ9925470140
销轴
Pin
1
13
AZ9925470105
调整轨道总成（安装支架上）
Track assembly
1
14
Q1860816
六角法兰面螺栓
Bolt
4
15
Q33008
全金属六角法兰面锁紧螺母
Nut
4
16
WG9925470072
调整踏板
Pedal
1
17
WG9925470073
拉索总成
Cable assembly
1
18
AZ9925476012
调整踏板安装座
Seat
1
19
AZ9925470071
衬套
Bushing
1
20
Q1860850
六角法兰面螺栓
Bolt
1
第 11 页
5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q32008
六角法兰面螺母
Nut
1
22
WG9725470410
衬套
Bushing
1
23
190003989310
软管卡箍
Hose clamp
1
24
WG9925476065
转向轴护套（高地板）
Bush
1
25
Q2140620
十字槽盘头螺钉
Screw
4
26
Q40106
平垫圈
Washer
8
27
Q40306
弹簧垫圈
Spring washer
8
28
Q340B06
I型六角螺母
Nut
8
29
AZ9925470066
压板（高地板）
Plate
1
30
Q1860855
六角法兰面螺栓
Bolt
2
31
Q33008
全金属六角法兰面锁紧螺母
Nut
2
32
AZ9719470043
万向节
Universal joint
1
33
Q33212T13F2
2型全金属六角锁紧螺母
Nut
1
34
WG9925470133
安装套筒
Tube
1
35
WG9925470131
碟型弹簧片
Spring piece
10
36
WG9925470132
夹紧拨叉
Fork
2
37
WG9925470134
锁环
Ring
1
38
WG9925470118
加强连接支架
Bracket
2
39
WG9925476020
安装支架焊接总成
Bracket assembly
1
40
WG9925470135
锁紧片
Shim
2
第 12 页
5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
5.06 转向操纵装置（T7H右置高地板、驾驶室部分）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
WG9925470136
垫圈
Washer
1
42
WG9925470137
调整垫片
Shim
9
43
AZ9925470093
塑料衬套
Bushing
1
44
AZ9925470125
安装调整支架总成
Bracket assembly
1
45
WG9925470074
锁扣
Clamp
2
46
WG9925470097
转向管柱轴承
Bearing
1
47
WG9925470098
卡环
Snap ring
1
48
WG9925470076
转向柱罩（后）
Cover
1
49
WG9925470086
调整轨道总成（左、转向管柱上）
Tune orbit
1
50
WG9925470090
调整轨道总成（右、转向管柱上）
Tune orbit
1
51
Q1860890
六角法兰面螺栓
Bolt
2
52
Q32008
六角法兰面螺母
Nut
2
53
WG9925470081
转向管柱
Steering column
1
54
Q43442
孔用压扁钢丝挡圈
Circlip
1
55
Q43125
轴用弹性挡圈
Circlip
2
56
Q351C22T15
六角薄螺母
Nut
1
57
Q41822
波形弹性垫圈
Wave washer
1
第 13 页

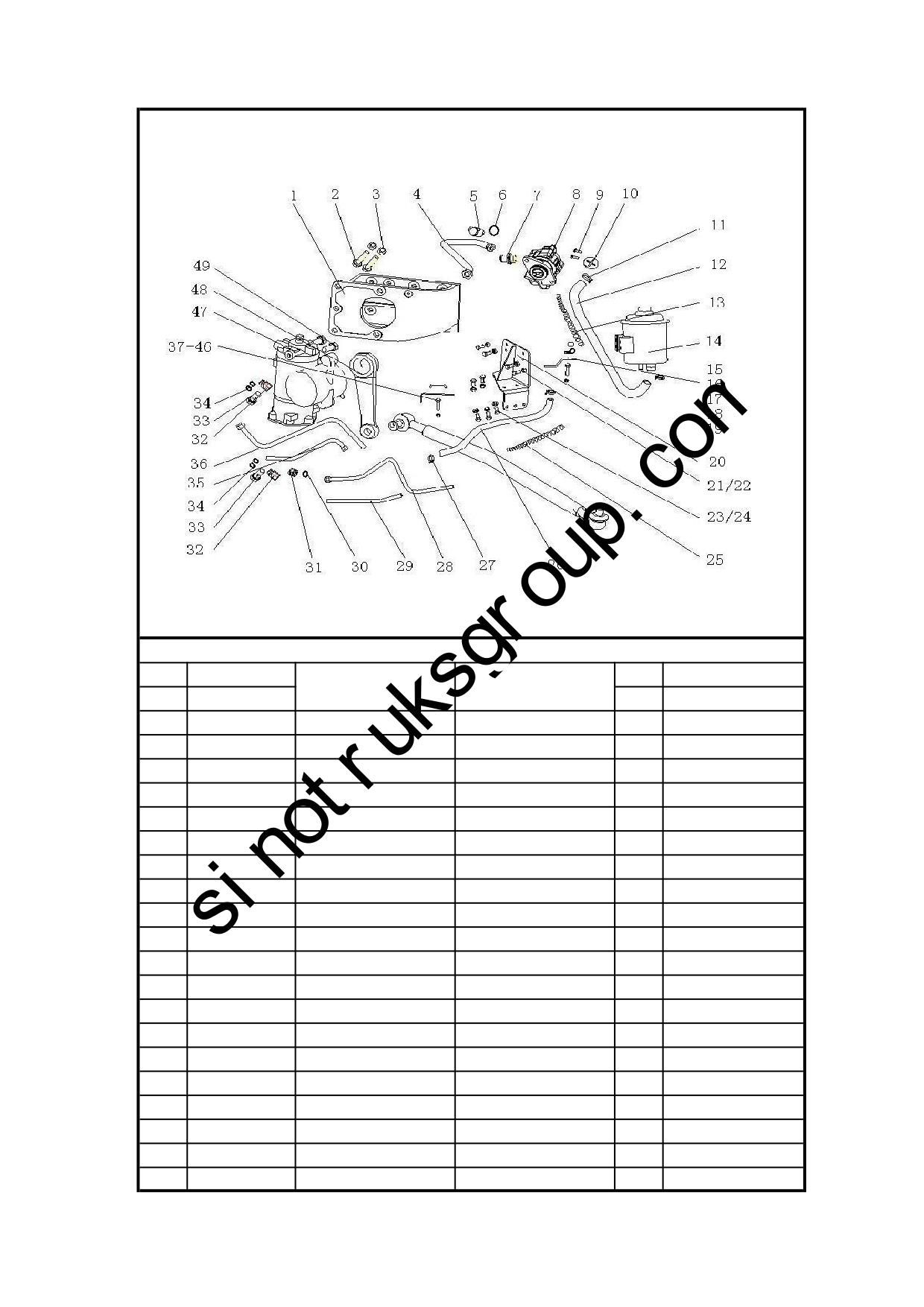

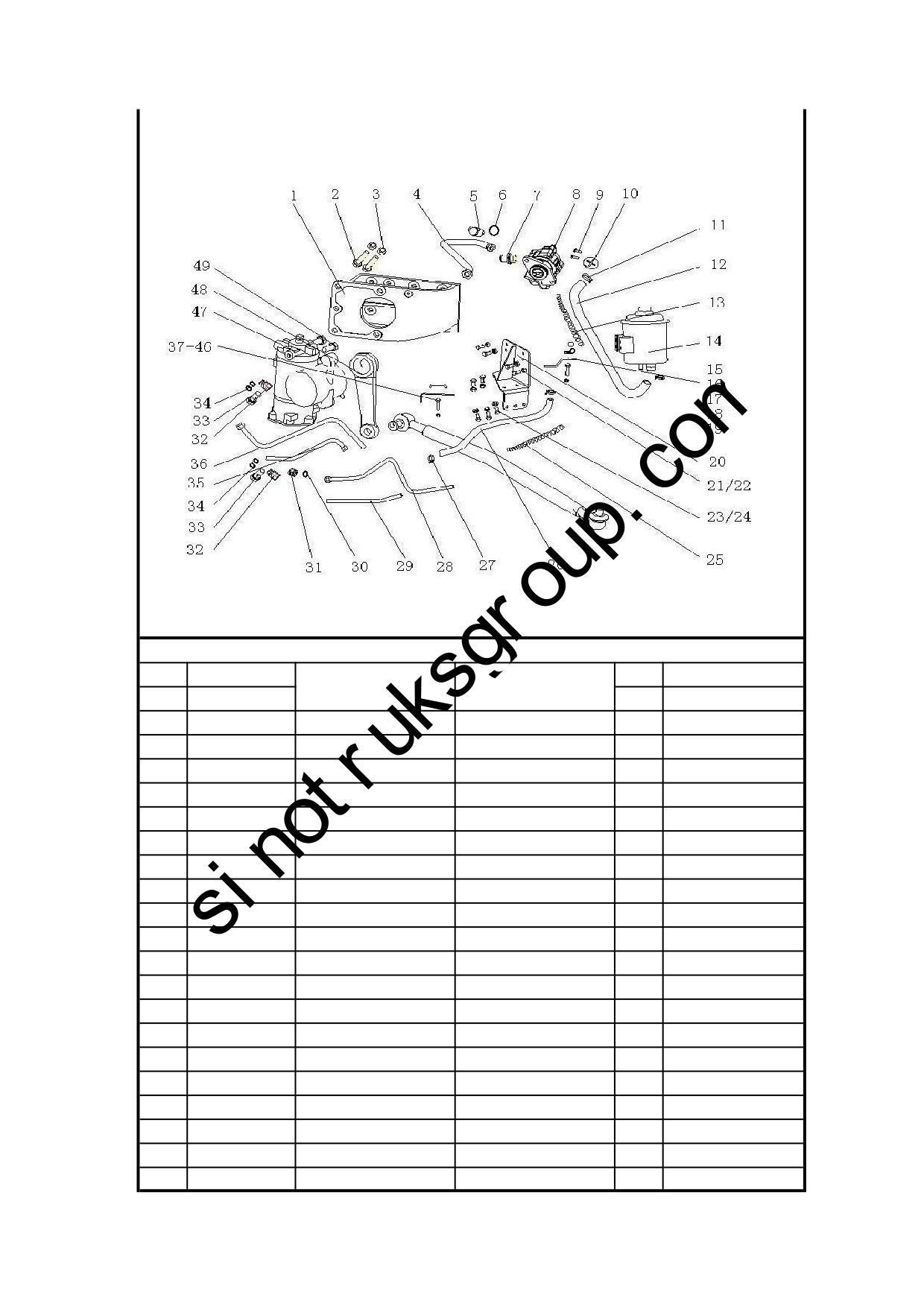

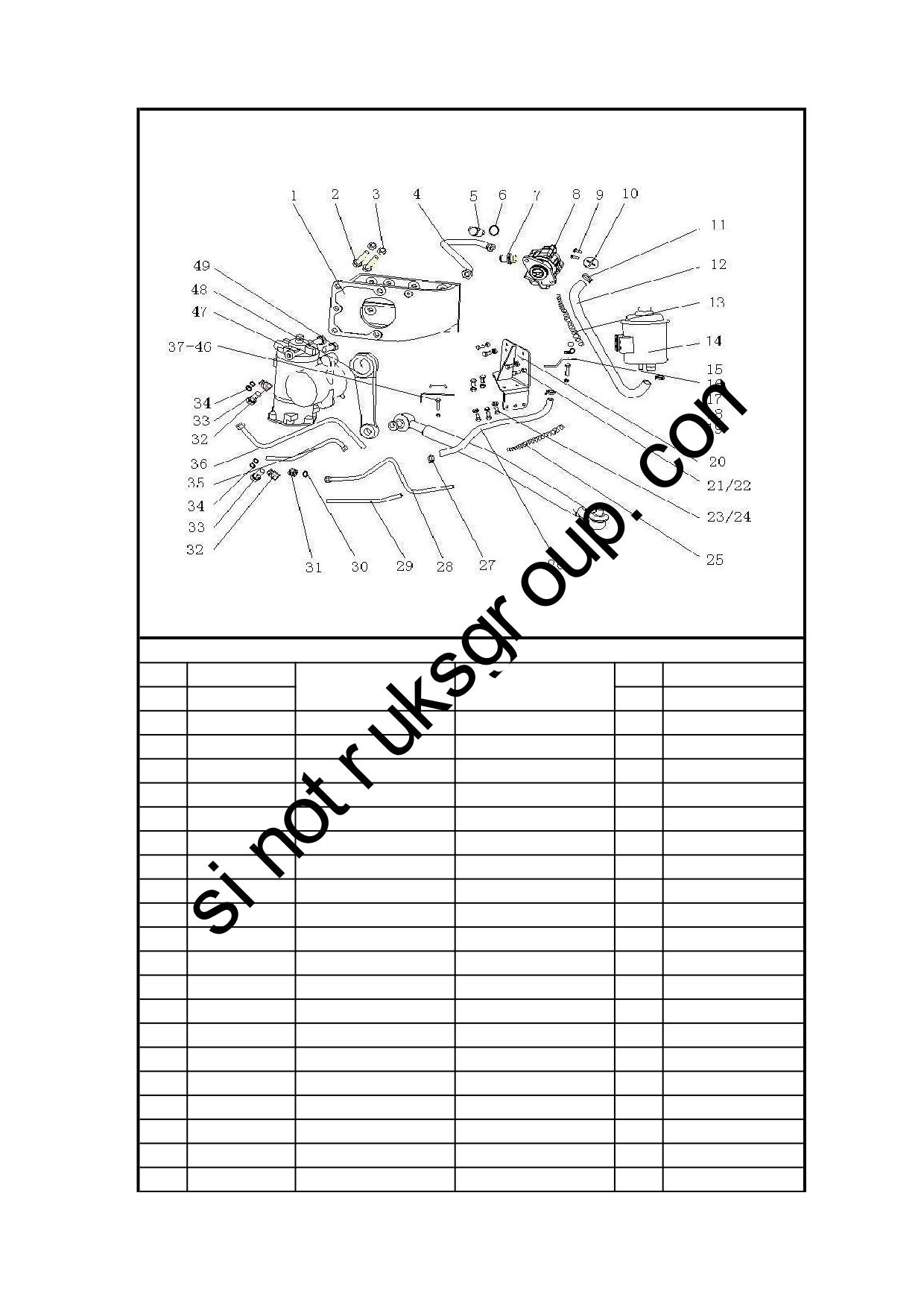

5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925476040
转向器支架
Bracket
1
2
ZQ1811645TF6
六角法兰面带齿螺栓M16*1.5
Hexagon flange bolts with teeth
2
3
ZQ32516T13F6
六角法兰面带齿螺母M16*1.5
Hexagon flange nuts with teeth
2
4
WG9925470017
高压软管
Hose
1
5
WG9725470110
卡套式旋转管接头
Nozzle
1
6
T071800
组合密封圈
Gasket assembly
2
7
020V98131-0071
端直通软管接头体 M26X1,5 DN22
THREADED UNION
1
8
810W47101-6136
转向叶片泵 左旋 无PRV
VANE TYPE PUMP
1
9
MQ6-03216-8408六角法兰面螺栓Q186-M10X40-10.9-MAN183-B1
HEX BOLT M10X40-10.9-MAN183-B1
2
10
020V47104-0024
同步件
DRIVING DOG
1
11
190003989301
软管卡箍
Hose clamp
2
12
WG9925470025
成型软管
Hose
1
13
AZ9100470084
弹簧护圈
Sleeve
2
14
WG9925470033
动力转向油罐总成
Power steering oil reservoir
1
14.1
WG9925470033+0滤芯总成（浠水天雄）
Filter element
1
14.2
WG9925470033+0上盖密封圈（浠水天雄）
Seal ring
1
15
190003129055
橡胶管口
Tube
50
16
WG9100470007
管夹
Clip
4
17
AZ9725470125
支架
Bracket
2
18
ZQ1840620
六角法兰面螺栓M6
Hexagon bolts with flange
6
第 14 页
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
19
ZQ32006
六角法兰面螺母M6
Hexagon nuts with flange
6
20
WG9925471030
转向油罐支架总成
Bracket assembly
1
21
ZQ1841020
六角法兰面螺栓M10
Hexagon bolts with flange
4
22
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
4
23
ZQ1841030
六角法兰面螺栓M10
Hexagon bolts with flange
5
24
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
5
25
712W47410-0054
弹簧护圈
Sleeve
1
26
WG9725477050
回油软管
Hose
1
27
190003989336
软管卡箍
Hose clamp
2
28
WG9925476053
钢管
Steel tube
1
29
WG9925476054
钢管
Steel tube
1
30
190003559562
卡套
Ring
7
31
190003559515
管接头用螺母
Nut
7
32
WG9718470070
卡套式铰接接头体
Nozzle
2
33
WG9725470818
卡套式铰接六角螺栓
Bolt
2
34
T071800
组合密封圈
Gasket assembly
4
35
WG9925477015
钢管
steel tube
1
36
WG9925477016
钢管
steel tube
1
37
WG88 730187
管夹
Clip
6
38
WG9725477020
支架
bracket
2
第 15 页
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
39
AZ9625476045
支架
Bracket
2
40
WG9731470061
支架
Bracket
2
41
WG9731470160
支架
Bracket
2
42
WG9725470128
支架
Bracket
2
43
WG9725470127
支架
Bracket
2
44
ZQ1840630
六角法兰面螺栓M6
Hexagon bolts with flange
12
45
ZQ1841030
六角法兰面螺栓M10
Hexagon bolts with flange
4
46
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
4
47
WG9925477132
动力转向器总成
power steering gear
1
48
WG9925477260
转向摇臂
Pitman arm
1
49
MQ6-02819-0023
六角安全螺栓M20X1,5X 45
HEX BOLT
5
50
190003098033
密封环
Seal ring
1
51
WG9100362001
卡套式直通接头体
Nozzle
2
52
AZ9925470028
垫片
Shim
6
53
WG9000360315
支承板
Plate
3
54
190003489292
绝缘套管
Sleeve
15
55
Q68620
单管夹片
Clip
6
56
WG1000060211
橡胶软管(Φ15/Φ21)
Pipe
4
57
Q68225
一端固定式单管夹片
Clip
6
58
WG97 350169
角形支架
Bracket
2
第 16 页
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
5.07 转向装置（T7H右置底盘部分、17Mpa、MC11）/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
59
WG8091360181
管夹
Clip
4
60
ZQ1840830
六角法兰面螺栓M8
Hexagon bolts with flange
6
61
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
6
第 17 页

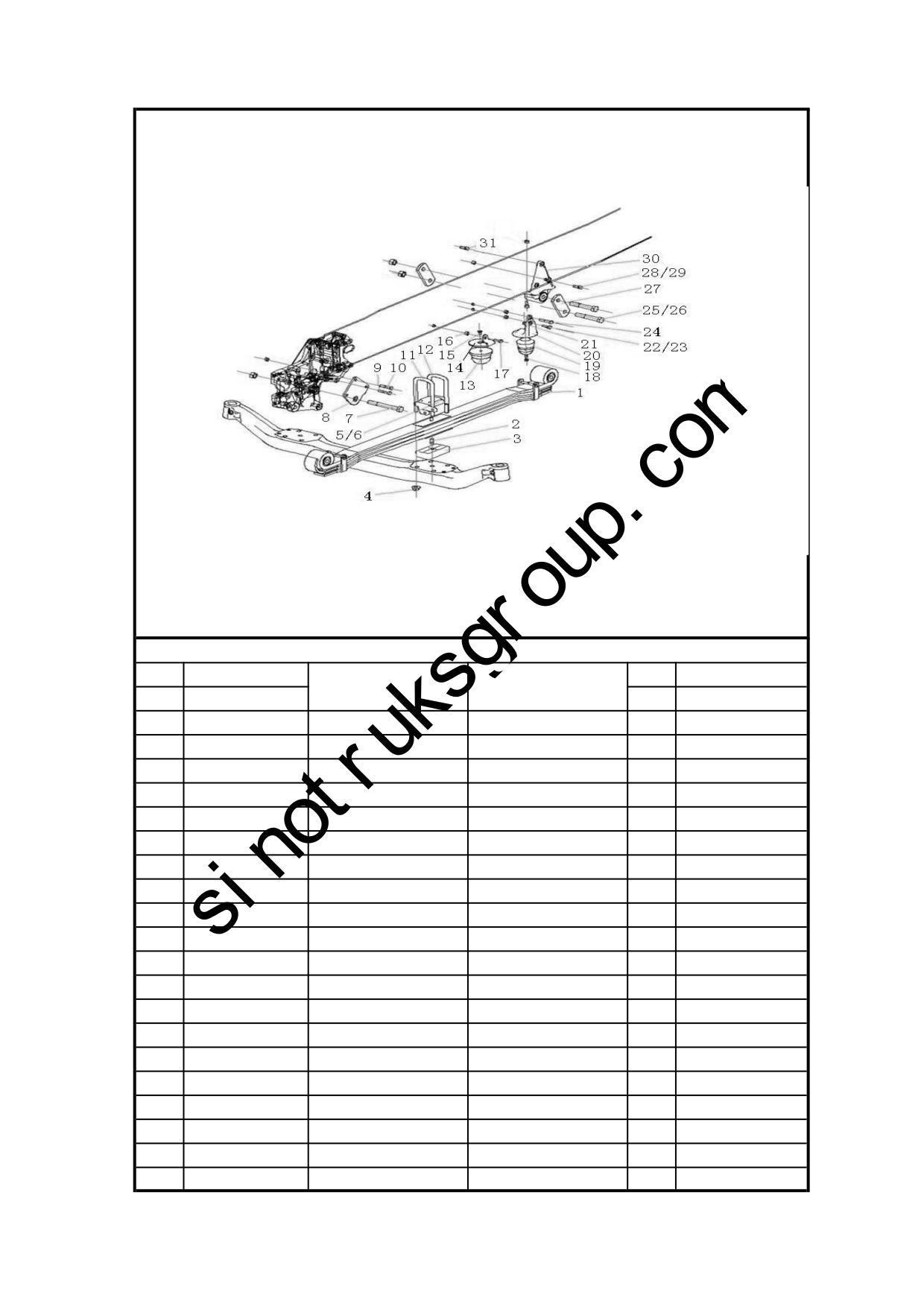

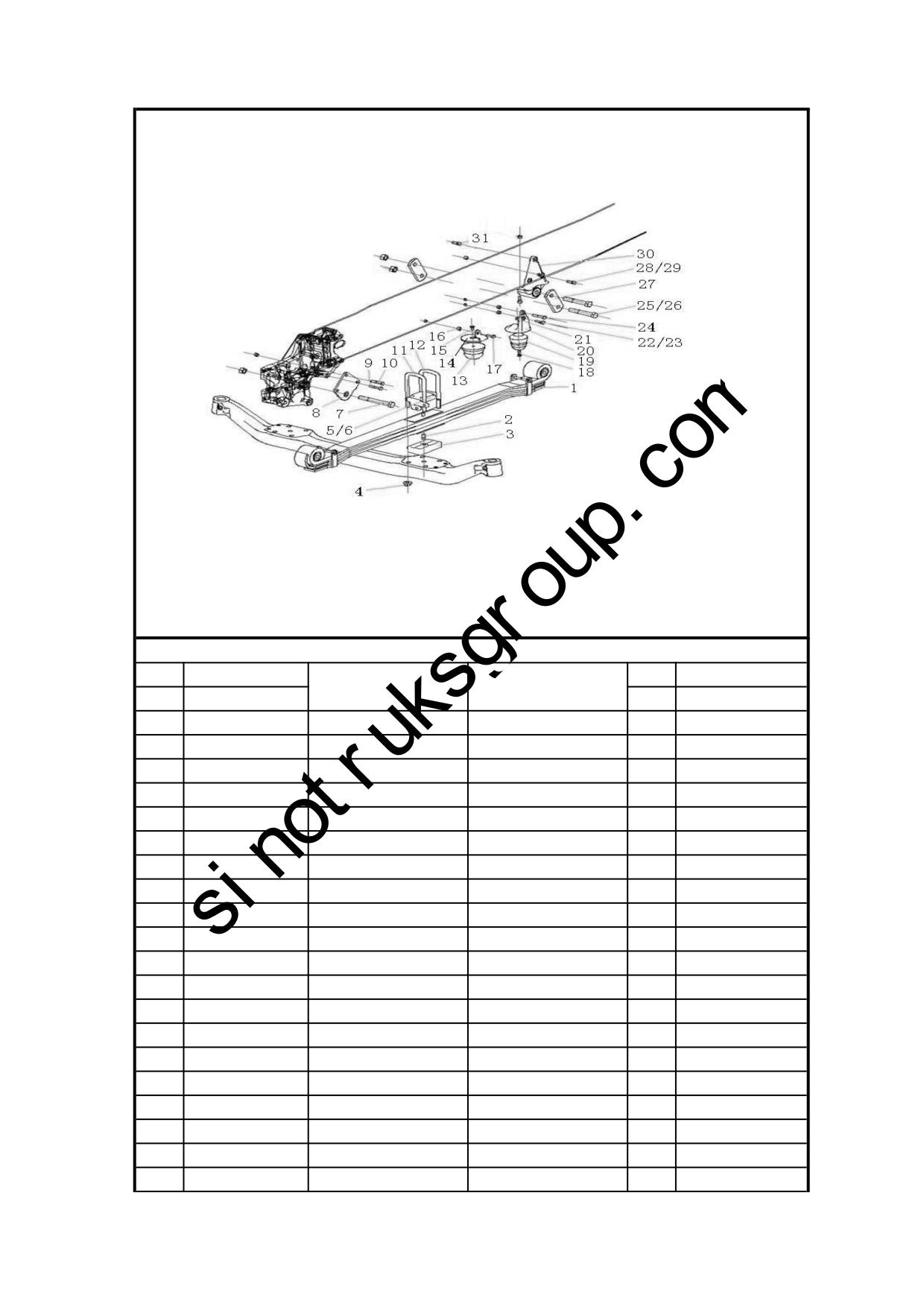

6.01 前悬架（车架高270，宽940，弹簧座60）6X4/Front suspension
6.01 前悬架（车架高270，宽940，弹簧座60）6X4/Front suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925522102
前板簧总成
Front spring ass
001
2
WG9000520006
导向销
Pin
002
3
WG9925522116
弹簧座
Base
002
4
ZQ32720T13F3
凸缘螺母M20*2.5
Nut
008
5
WG9925522138
左前簧压板
Plate
001
6
WG9925522137
右前簧压板
Plate
001
7
ZQ151B24205TF6
六角头螺栓M24*2
Hexagon head bolts
002
8
WG9925522108
前簧连接板
Plate
002
9
ZQ1811475TF6
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with te 004
10
ZQ1811465TF6
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with te 002
11
AZ9925520230
前簧骑马螺栓
U-bolt
002
12
AZ9925520250
前簧骑马螺栓
U-bolt
002
13
WG9925522111
限位块总成
Block assembly
002
14
WG9925522107
限位支架
Bracket
002
15
Q2581225T1F3
沉头螺钉
BOLT
002
16
ZQ361B14
2型六角螺母M14*1.5
Hexagon nuts ,style 2
002
17
ZQ151B1435
六角头螺栓M14*1.5
Hexagon head bolts
002
18
ZQ151B1235
六角头螺栓M12*1.25
Hexagon head bolts
002
19
AZ9925522113
副簧总成
Spring
002
20
WG9925522125
副簧支架
Bracket
002
第 1 页
6.01 前悬架（车架高270，宽940，弹簧座60）6X4/Front suspension
6.01 前悬架（车架高270，宽940，弹簧座60）6X4/Front suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
ZQ361B12
2型六角螺母M12*1.25
Hexagon nuts ,style 2
002
22
ZQ151B1440
六角头螺栓M14*1.5
Hexagon head bolts
002
23
ZQ361B14
2型六角螺母M14*1.5
Hexagon nuts ,style 2
004
24
ZQ151B1470
六角头螺栓M14*1.5
Hexagon head bolts
002
25
ZQ151B24155TF6
六角头螺栓M24*2
Hexagon head bolts
004
26
ZQ361B24T13F6
2型六角螺母M24*2
Hexagon nuts ,style 2
006
27
WG9925522110
板簧吊板
Plate
004
28
ZQ1811440TF6
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with te 006
29
ZQ32514T13F6
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with te
012
30
WG9925522112
前簧后支架总成
Bracket
002
31
ZQ1811450TF6
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with te 004
32
WG9925522132
前左板簧总成
Front Left Spring Assembly
001
第 2 页

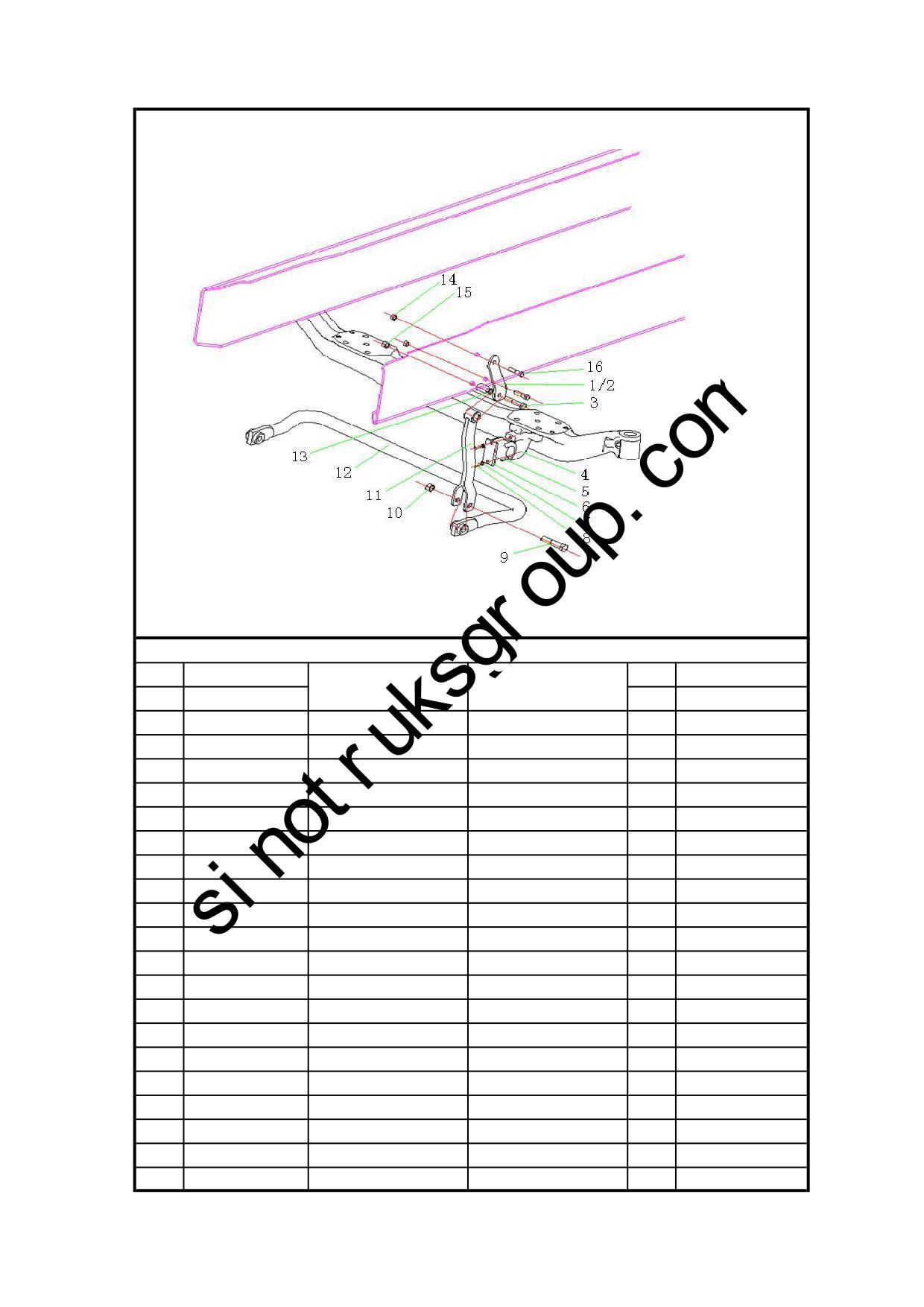

6.02 前横向稳定器（车架高270，宽940）/Front Stabilizer
6.02 前横向稳定器（车架高270，宽940）/Front Stabilizer
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925682101
前稳定杆左支架
Bracket - left
1
2
WG9925682121
前稳定杆右支架
Bracket - right
1
3
Q151B1685TF2
六角头螺栓
Screw
2
4
WG9925682111
固定夹块
Clip
2
5
WG9925682102
前稳定杆轴承
Bearing
2
6
WG9925682110
垫板
Plate
2
7
Q40310
弹簧垫圈
Spring washer
4
8
Q151B1030
六角头螺栓
Screw
4
9
Q151B20100TF2
六角头螺栓
Screw
2
10
190003888467
自锁螺母
Nut
2
11
WG9925682103
前平衡夹总成
Balance clip
2
12
WG9925682107
前稳定杆总成
Front stabilizer bar
1
13
Q40016T16F9
小垫圈
Washer
2
14
190003888458
自锁螺母
Nut
4
15
190003888459
自锁螺母
Nut
2
16
Q151B1455
六角头螺栓
Screw
4
第 3 页

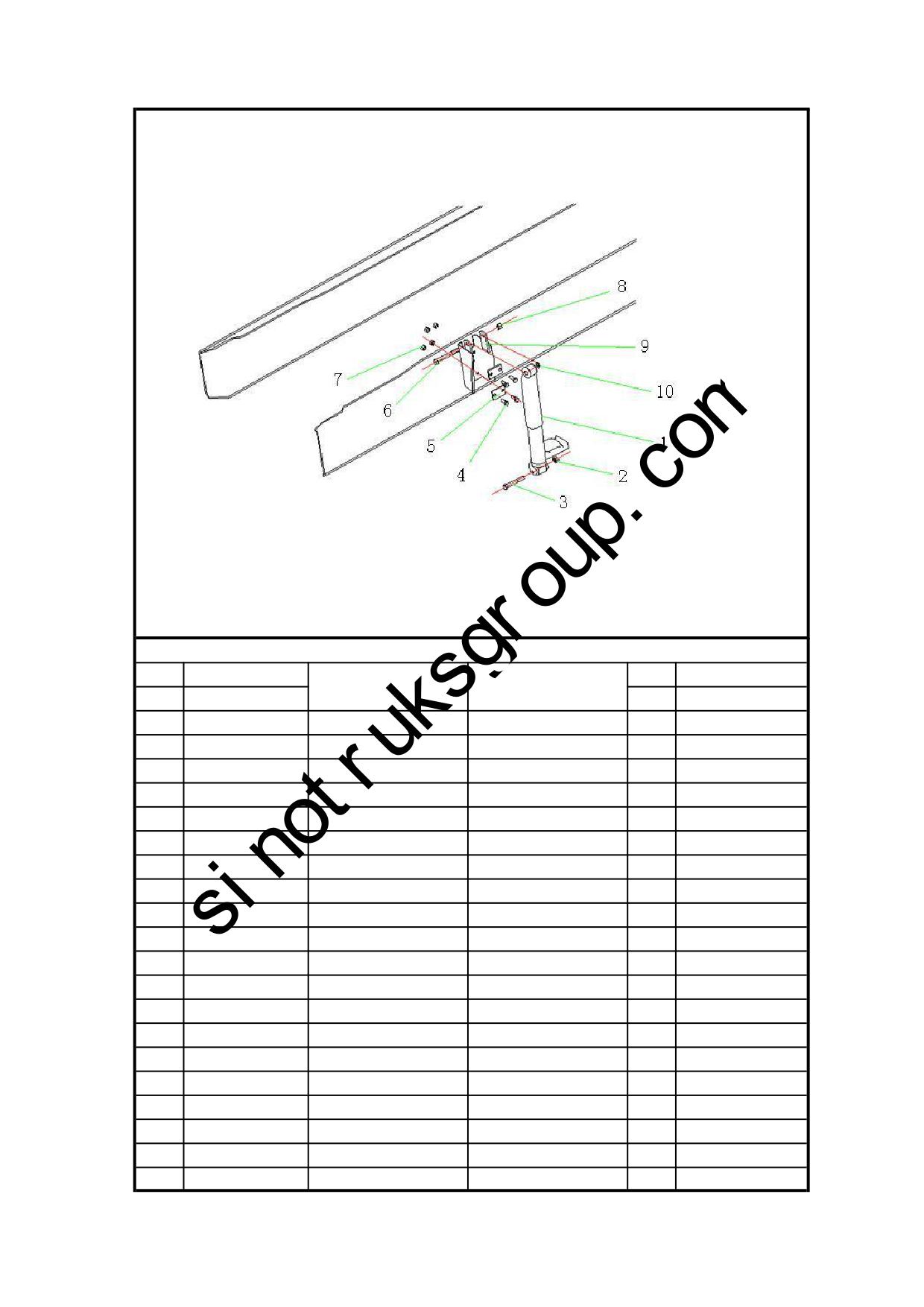

6.03 前减震器（车架高270，宽940）/Front Shock Absorber
6.03 前减震器（车架高270，宽940）/Front Shock Absorber
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9731680031
减振器
Shock Absorber
2
2
190003888459
自锁螺母
Nut
2
3
Q151B16100
六角头螺栓
Screw
2
4
Q151C1235
六角头螺栓(细牙)
Screw
8
5
WG9100680021
垫板
Plate
4
6
199100680036
螺栓
Screw
2
7
190003888457
自锁螺母
Nut
8
8
190003888459
自锁螺母
Nut
2
9
WG9925680016
减震器上支架总成
Bracket
2
10
Q40016
小垫圈
Washer
2
第 4 页

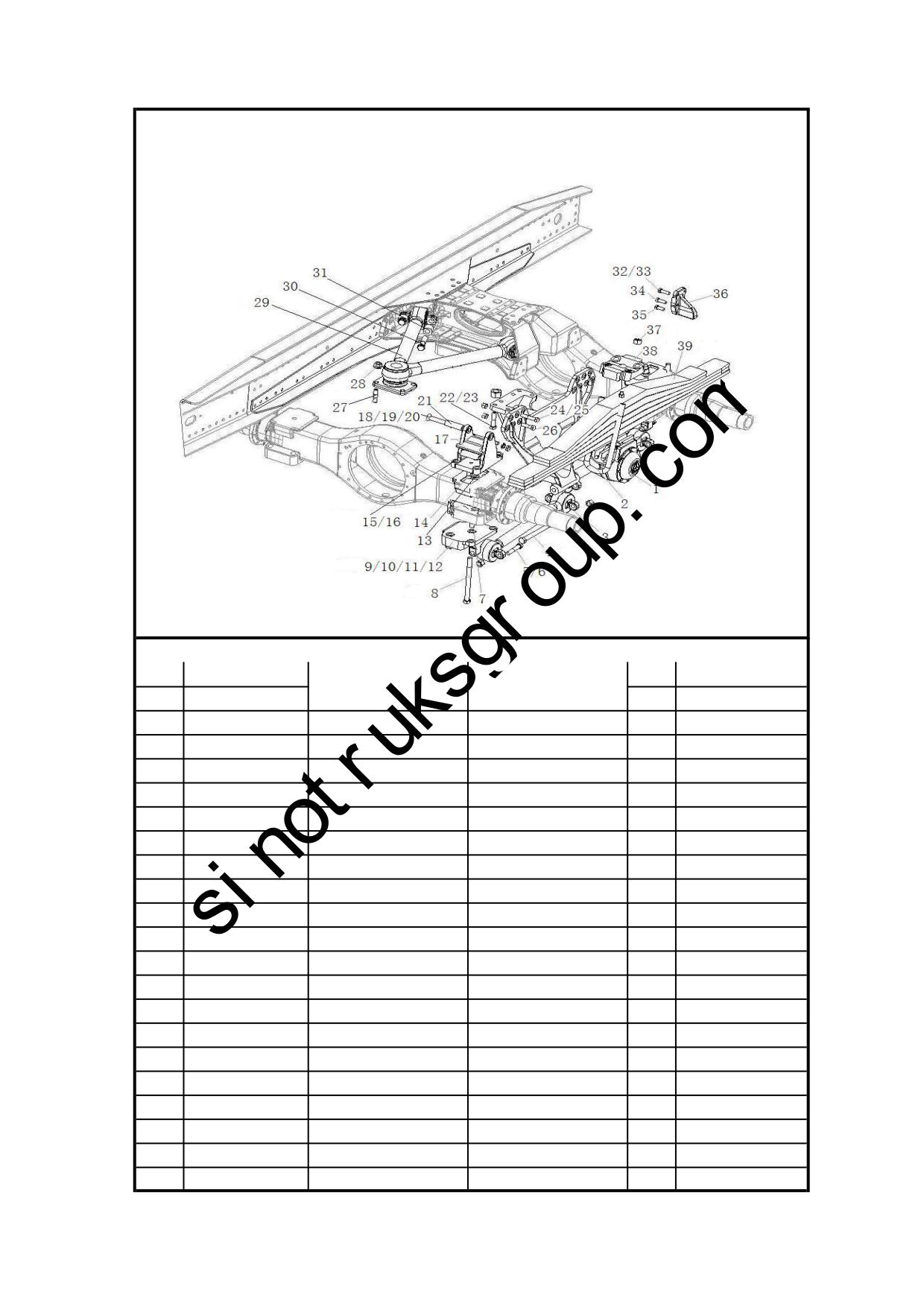

6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925521210
平衡轴带轴壳总成
Balance shaft assembly
2
1.1
AZ9925521233
支架
Bracket
1
1.1
WG9925521193
定位垫圈
Space Washer
1
1.11
WG9925521194
定位垫圈
Space Washer
1
1.12
WG9925521195
定位垫圈
Space Washer
1
1.13
WG9925521196
定位垫圈
Space Washer
1
1.14
WG9925521197
定位垫圈
Space Washer
1
1.15
WG9925521198
定位垫圈
Space Washer
1
1.16
WG9925521239/1
轴承压块（济南吉炜经贸
Briquetting
1
1.17
WG9750520227
双头螺柱
Stud
6
1.18
ZQ32316T13F6
六角法兰面螺母M16*1.5
Hexagon nuts with flange
6
1.19
WG9925522311
壳盖
Cap
1
1.2
190003962021
锥螺纹内六角螺塞
Plug
2
1.2
AZ9925521237
平衡轴
Balance shaft
1
1.21
Q150B0820
六角头螺栓
Bolt
8
1.22
Q40308
弹簧垫圈
Spring washer
8
1.23
Q5211630
园柱销
Pin
1
1.3
WG9925521235
平衡轴壳
Housing
1
1.4
WG9925521042
球面轴承
Bearing
2
1.5
WG9925521136
轴承油封盖
Cover
1
第 5 页
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1.6
WG9925521162
密封圈
Gasket
1
1.7
WG9925522223
轴密封圈
Gasket
1
1.8
WG9925521238
间隔衬套
Bushing
1
1.9
WG9925521192
定位垫圈
Space Washer
1
2
AZ9925521267
后簧骑马螺栓
U-bolt
4
3
AZ9925521175
下推力杆总成
Traction bar
4
3.1
AZ9925521177
球面销总成
Pin assembly
2
3.2
WG9631524209
挡圈
circlip for hole
2
3.3
AZ9925521178
金属骨架
Framework
1
4
ZQ151B20250TF6
六角头螺栓M20*1.5
Hexagon head bolts
4
5
ZQ151B2090TF6
六角头螺栓M20*1.5
Hexagon head bolts
8
6
ZQ361B20T13F6
2型六角螺母M20*1.5
Hexagon nuts ,style 2
12
7
190003901905
园柱销--销GB119 A20*24
Pin
4
8
Q150B20275TF3
六角头螺栓
Bolt
16
9
WG9925522296
下推左前支架
Bracket
1
10
WG9925522297
下推右前支架
Bracket
1
11
WG9925522298
下推左后支架
Bracket
1
12
WG9925522299
下推右后支架
Bracket
1
13
WG9925521283
阶梯销
Pin
4
14
WG9003860007
内六角沉头螺钉
Screw
8
第 6 页
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
15
WG9925522287
后板簧左后支架
Bracket
2
16
WG9925522289
后板簧右后支架
Bracket
2
17
AZ9925521278
橡胶支座总成
Rubber base assembly
4
18
WG9003860006
内六角沉头螺钉
Screw
4
19
Q40320
弹簧垫圈
Spring washer
4
20
Q353B20
六角较薄螺母
Nut
4
21
WG9925521282
夹紧套
Sleeve
4
22
ZQ151B1880TF6
六角头螺栓M18*1.5
Hexagon head bolts
12
23
ZQ361B18T13F6
2型六角螺母M18*1.5
Hexagon nuts ,style 2
12
24
ZQ151B1680TF6
六角头螺栓M16*1.5
Hexagon head bolts
12
25
ZQ361B16T13F6
2型六角螺母M16*1.5
Hexagon nuts ,style 2
28
26
ZQ151B1655TF6
六角头螺栓M16*1.5
Hexagon head bolts
16
27
WG9725520228
双头螺柱
Stud
8
28
ZQ32318T13F6
六角法兰面螺母M18*1.5
Hexagon nuts with flange
8
29
AZ9925521272
V型推力杆总成
Rod assembly
2
29.1
WG9725527209
上球座挡圈
Bracket washer
1
29.1
AZ9725526201
上球座
Base
1
29.11
WG9725527210
上端盖
top casing
1
29.12
AZ9925521211
连接杆
Rod
2
29.13
WG9725528212
直球座
Base
2
第 7 页
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
29.14
WG9725529213
球面销总成
Pin assembly
2
29.15
WG9725529209
直球座挡圈
Circlip
2
29.16
WG9725529214
内密封圈
Gasket
2
29.17
AZ9725529215
外密封圈
Gasket
2
29.18
AZ9725529216
锁圈
Circlip
4
29.2
AZ9725527202
推力杆安装座
Base
1
29.3
WG9725527203
卡簧
Clip
1
29.4
WG9725527204
护套
bush
1
29.5
WG9725527215
喉箍总成
Clamp assembly
1
29.6
WG9725526205
关节轴承总成
Bearing assembly
1
29.7
Q151B1855TF2
六角头螺栓
Bolt
1
29.8
Q40118
平垫圈
Washer
1
29.9
Q40518
弹簧垫圈
Spring washer
1
30
WG9725520114
V型推力杆螺栓
Bolt of V rod
8
31
WG9725520367
防松套
Sleeve
8
32
Q150B1435
六角头螺栓
Bolt
4
33
Q40314
弹簧垫圈
Spring washer
20
34
Q150B1440
六角头螺栓
Bolt
8
35
Q150B1445
六角头螺栓
Bolt
8
36
WG9925521783
限位块
Stop block
4
第 8 页
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
6.04 低位后悬架(车架762X270、MAN桥、少片簧、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
37
ZQ32724T13F3
凸缘螺母M24*3
Nut
8
38
WG9725520254
板簧压块
Block
2
39
WG9925521202
后少片簧总成
Rear spring
2
第 9 页

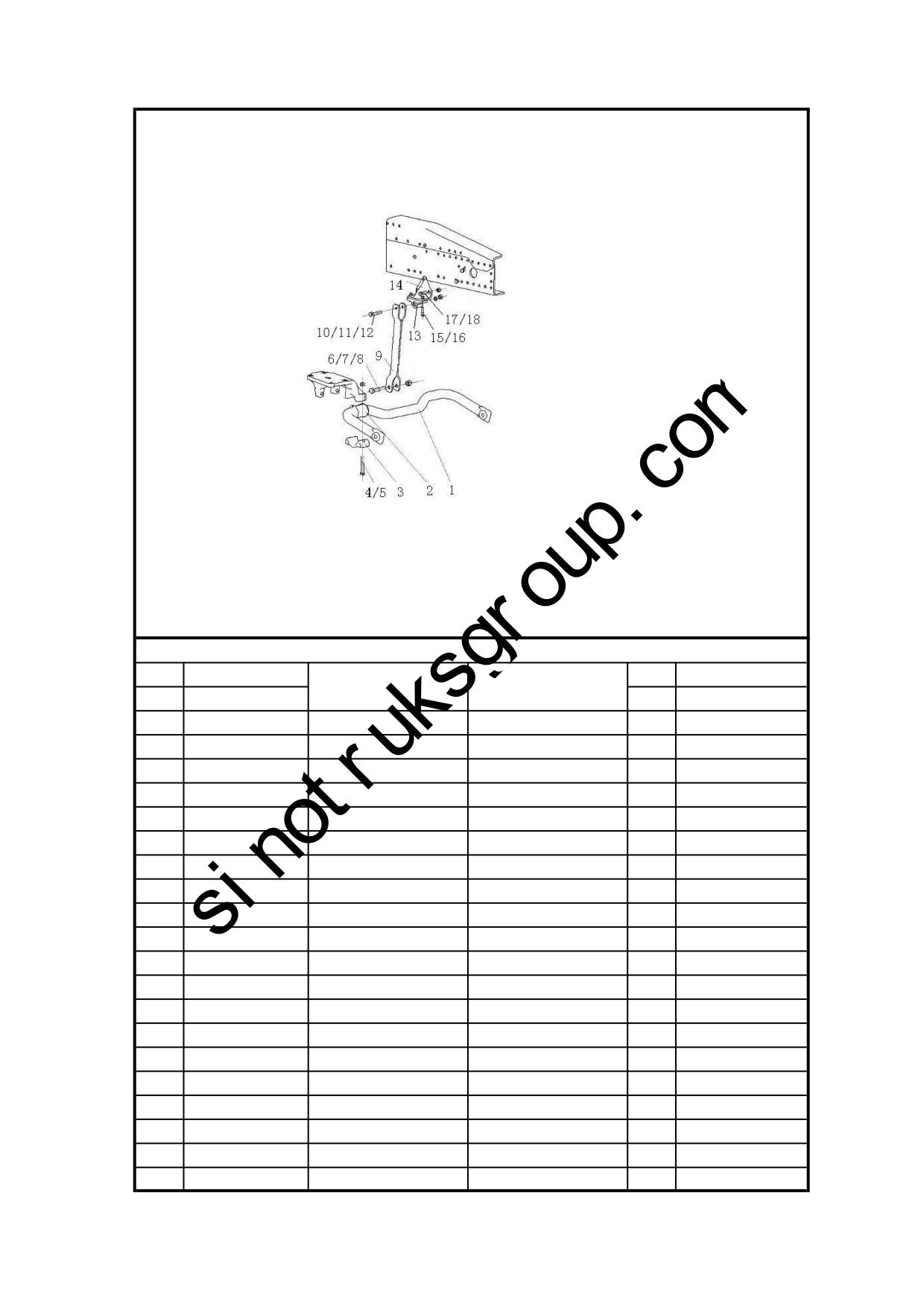

6.05 后横向稳定器（车架高270，宽762，HW12桥）/Rear Stabilizer
6.05 后横向稳定器（车架高270，宽762，HW12桥）/Rear Stabilizer
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925682213
后稳定杆总成
Stabilizer bar assembly
1
2
WG9925682120
后稳定杆轴承
Bearing
2
3
WG9925682122
后稳定杆轴承盖
Cover
2
4
Q151B16105
六角头螺栓（细牙）
Strew
4
5
190003888459
自锁螺母
Nut
4
7
1780 680030
垫圈
Washer
2
8
190003888459
自锁螺母
Nut
2
9
WG9925682128
后平衡夹总成
Rear balance clip assembly
2
10
WG9100680057
螺栓
Bolt
2
11
Q40016
小垫圈
Washer
2
12
190003888459
自锁螺母
Nut
2
13
WG9100680047
支架总成
Bracket assembly
2
14
WG9725682132
后稳定杆托架
Bracket
2
15
Q151C1245
六角头螺栓
Bolt
4
16
190003888457
自锁螺母
Nut
4
17
Q151B1445TF2
六角头螺栓
Bolt
6
18
190003888458
自锁螺母
Nut
6
第 10 页

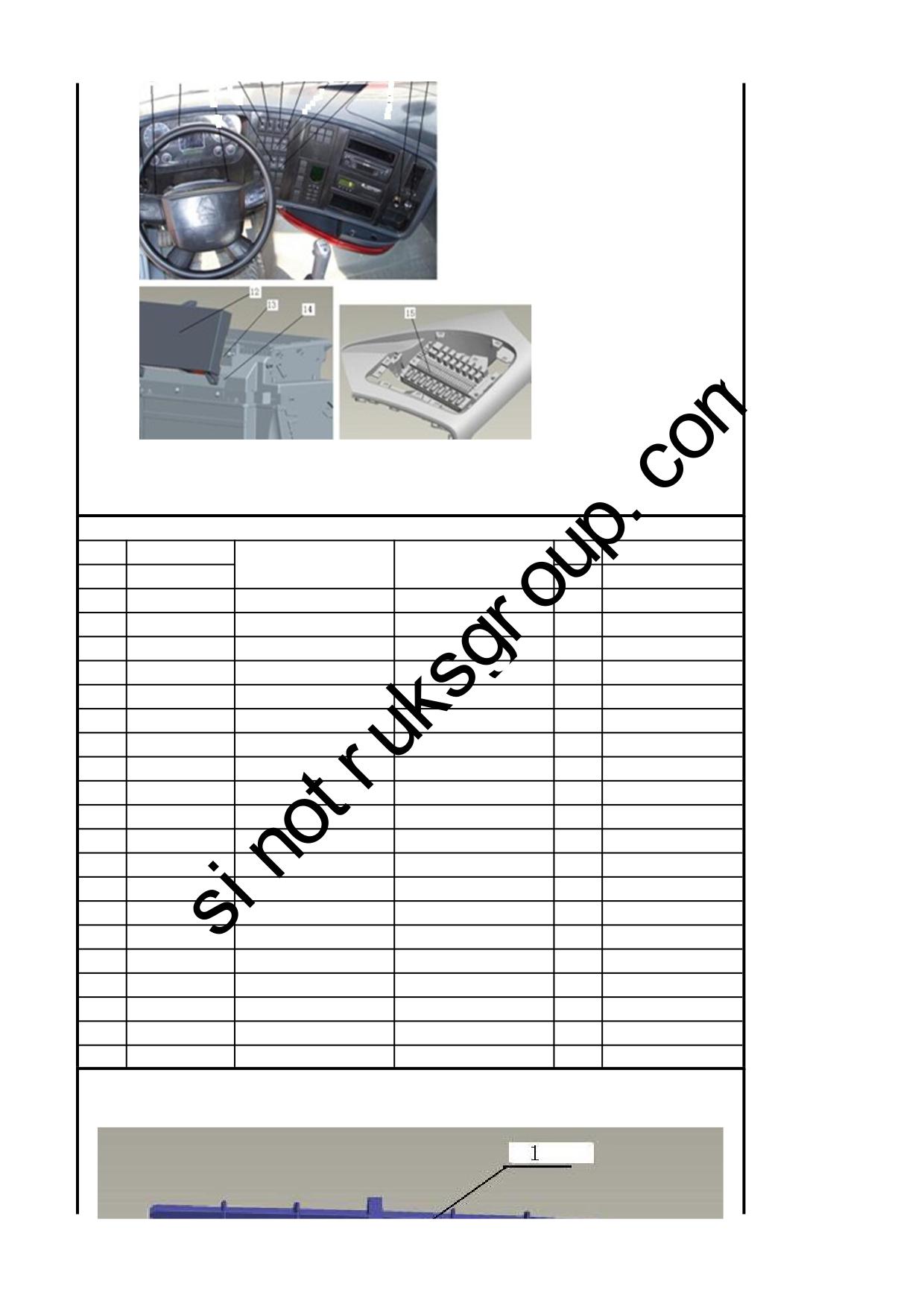

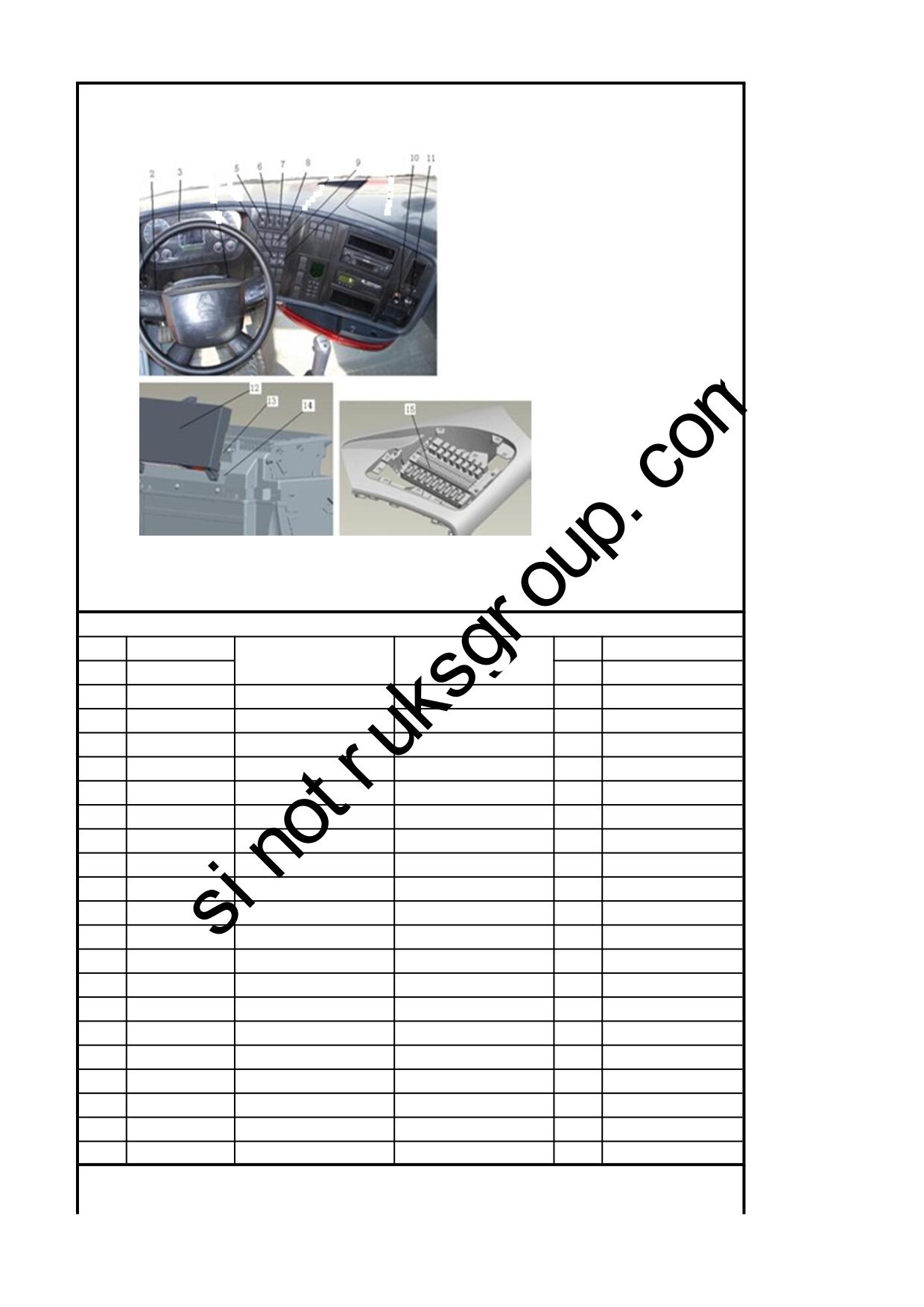

7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9925583003
右组合开关（MAN）
Combination switch
1
3
WG9918580011
组合仪表
Combination instrument
1
5
WG9925581025
轴差开关
Switch
1
6
WG9925581064
危急报警开关(VDO系统)
Emergency alarm switch
1
7
WG9925581020
喇叭转换开关
Horn switch
1
8
WG9925581050
辅助远光灯开关
Light switch
1
9
WG9925581029
工作灯开关
Working light switch
1
10
WG9100580142
24V点烟器
Cigarette lighter (24V)
1
11
WG9925580046
24V电源插座
Socket
1
12
WG9716580023
中央控制单元（CBCU）
Central control unit
1
13
AZ9918580005
CBCU安装板1(与CBCU装配
Plate
1
14
AZ9918580007
CBCU安装板2总成(与风机
Plate
1
15
WG9918580003
中央电气接线盒(右置车)
Box
1
16
Q2140610
十字槽盘头螺钉
Screw
1
17
Q40106
平垫圈
Washer
1
18
Q2140512
十字槽盘头螺钉
Screw
1
19
Q40105
平垫圈
Washer
1
20
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
21
Q40106
平垫圈
Washer
4
22
Q2140516F31
十字槽盘头螺钉
Screw
3
7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
23
Q40105
平垫圈
Washer
5
24
Q40305
弹簧垫圈
Spring washer
3
25
Q340B05
1型六角螺母
Nut
3
26
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
27
Q40106
平垫圈
Washer
4
28
Q2140612F31
十字槽盘头螺钉
Screw
2
29
Q40306
弹簧垫圈
Spring washer
2
30
Q2140612F31
十字槽盘头螺钉
Screw
3
31
Q40308
弹簧垫圈
Spring washer
3
32
WG9925581043
发动机诊断开关（自复位
Engine diagnostic switch
1
33
WG9925581063
挂车负载检测开关
Trailer detection switch
1
34
WG9725580005
诊断接口外壳
Cover for diagnosis joint
1
35
WG9925581081
发动机多扭矩开关
Torque switch
1
36
WG9925581100
盲孔板
Plate
22
37
WG9918580010
旋转灯光开关
Light switch
1
38
WG9918580015
左组合开关总成
Combination switch
1
39
Q2140512
十字槽盘头螺钉
Screw
2
40
Q2540512
十字槽沉头螺钉
Bolt
2
41
Q40105
平垫圈
Washer
2
42
Q40305
弹簧垫圈
Spring washer
2
7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
7.01 牵引车电气仪表(HW双桥/右置车/T7)/Electric instrument
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
43
AZ9725580030
橡胶堵盖
Rubber plug
1
44
Q2140510F31
十字槽盘头螺钉
Screw
8
45
Q40105
平垫圈
Washer
8
46
Q40305
弹簧垫圈
Spring washer
8
47
WG9918580026
后工具箱过线孔堵板
Plug
1
48
WG1642930009
卡簧螺母
Nut
4
49
Q2714816
十字槽盘头自攻螺钉
Screw
4
50
Q40105
平垫圈
Washer
4
51
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
52
WG9918580013
MCS旋钮
Knob
1
53
WG9918580014
MCS旋钮安装板
Knob install plate
1
54
Q2714216
十字槽盘头自攻螺钉
Screw
1

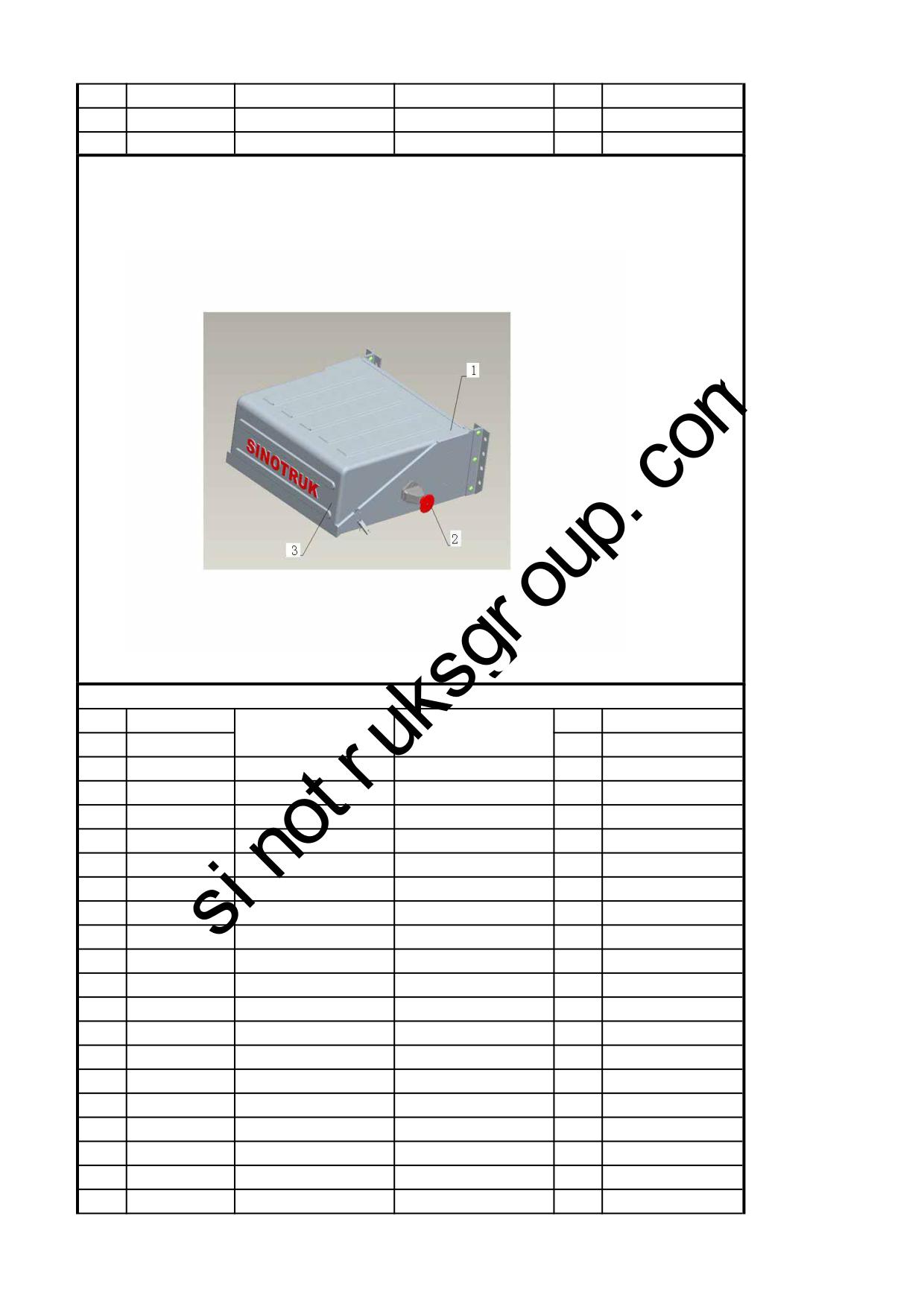

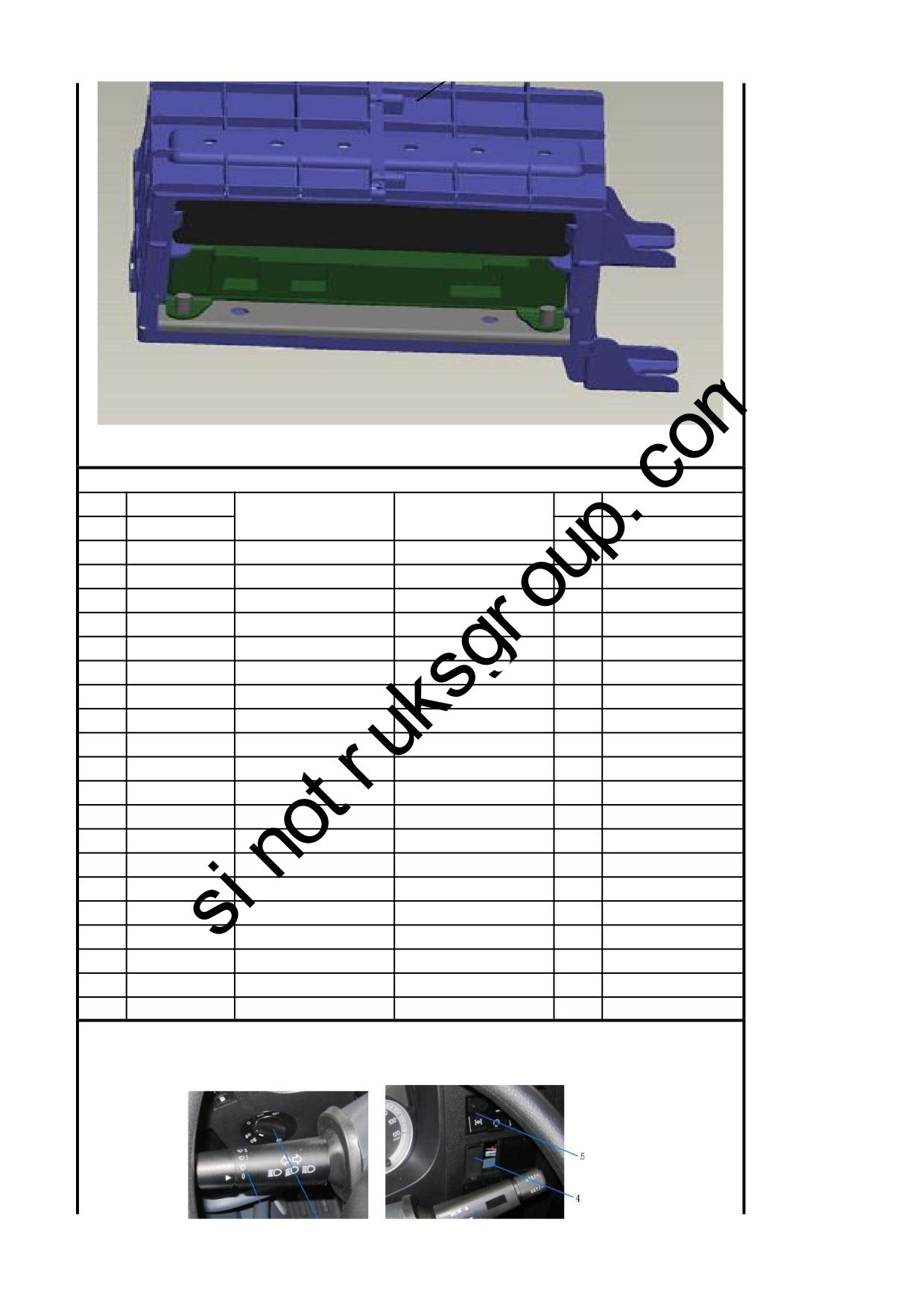

7.02 高地板ECU安装盒/ECU installation box
7.02 高地板ECU安装盒/ECU installation box
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925583010
ECU安装箱
ECU box
1
3
Q150B0840
六角头螺栓
Screw
3
4
Q40408
弹簧垫圈
Spring washer
3

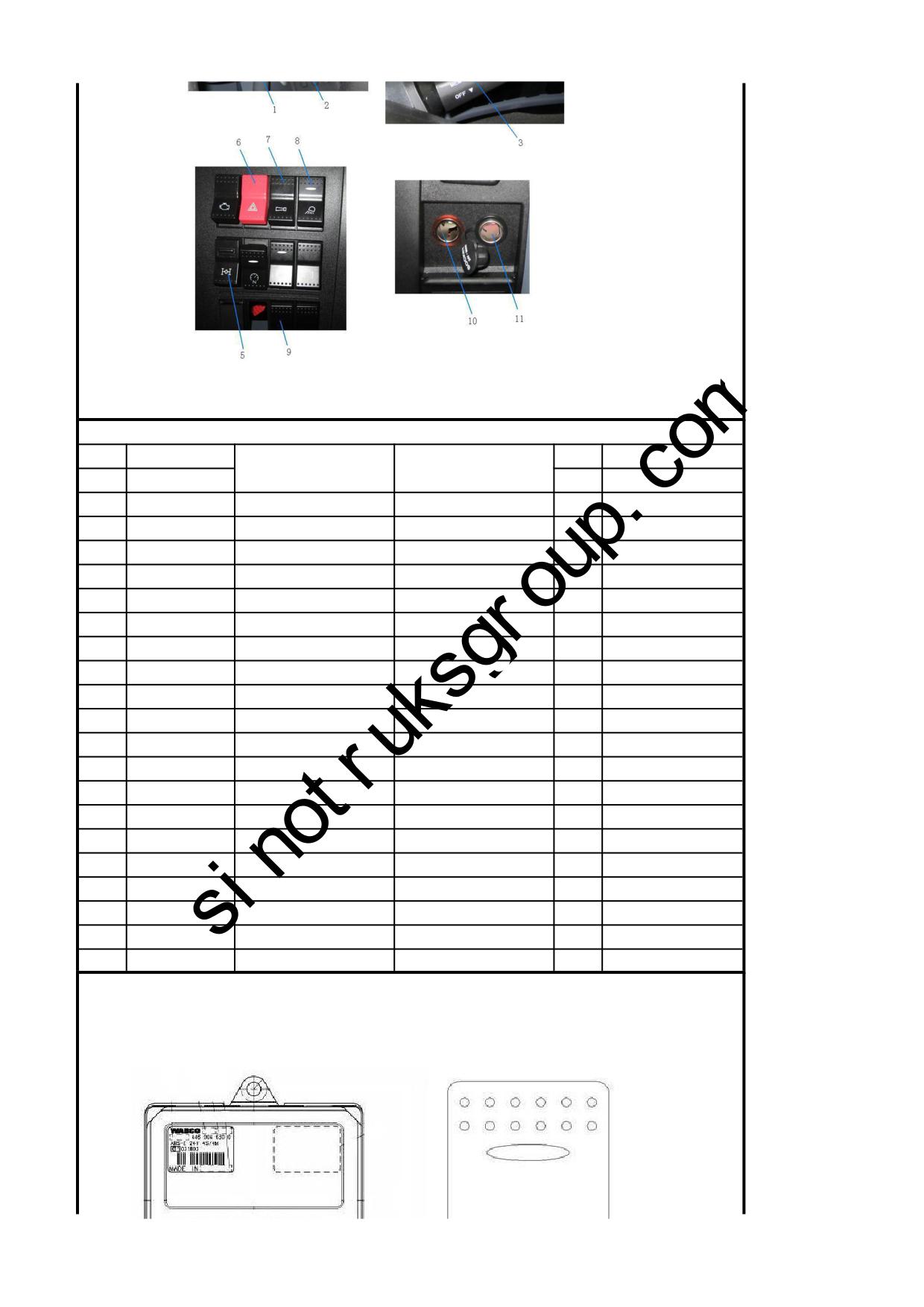

7.03 T7M牵引车电器装置/Electrical device
7.03 T7M牵引车电器装置/Electrical device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9930583117
A7左组合开关
Combination switch
1
2
WG9918580009
旋转灯光开关
Light switch
1
3
WG9925583003
右组合开关（MAN）
Combination switch
1
4
WG9725580005
诊断接口外壳
Housing
1
5
WG9925581025
轴差开关
Switch
1
6
WG9925581064
危急报警开关(VDO系统
Alarm switch
1
7
WG9925581021
喇叭转换开关
Switch
1
8
WG9925581029
工作灯开关
Working light switch
1
9
WG9925581100
盲孔板
Plate
23
10
WG9100580142
24V点烟器
Cigarette lighter
1
11
WG9925580046
24V电源插座
Socket
1
12
Q2140512
十字槽盘头螺钉
Screw
2
13
Q2140512
十字槽盘头螺钉
Screw
2
14
WG1664160270
仪表面板侧沉坑软垫
Pad
1
15
AZ9918580026
后工具箱过线孔堵板
Plug plate
1
16
WG1642930009
卡簧螺母
Nut
4
17
Q2714816
十字槽盘头自攻螺钉
Screw
4
18
Q40105
平垫圈
Washer
4

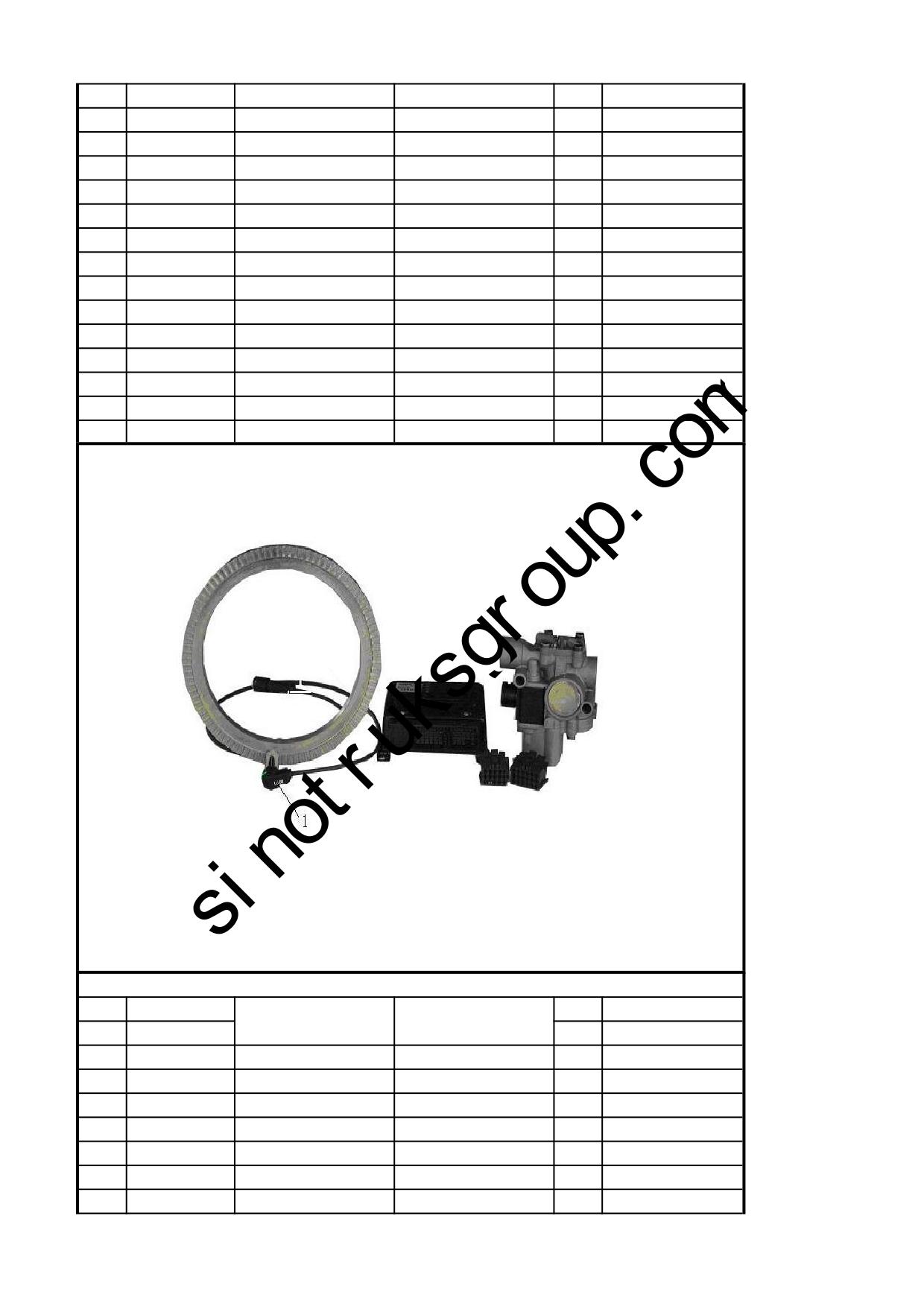

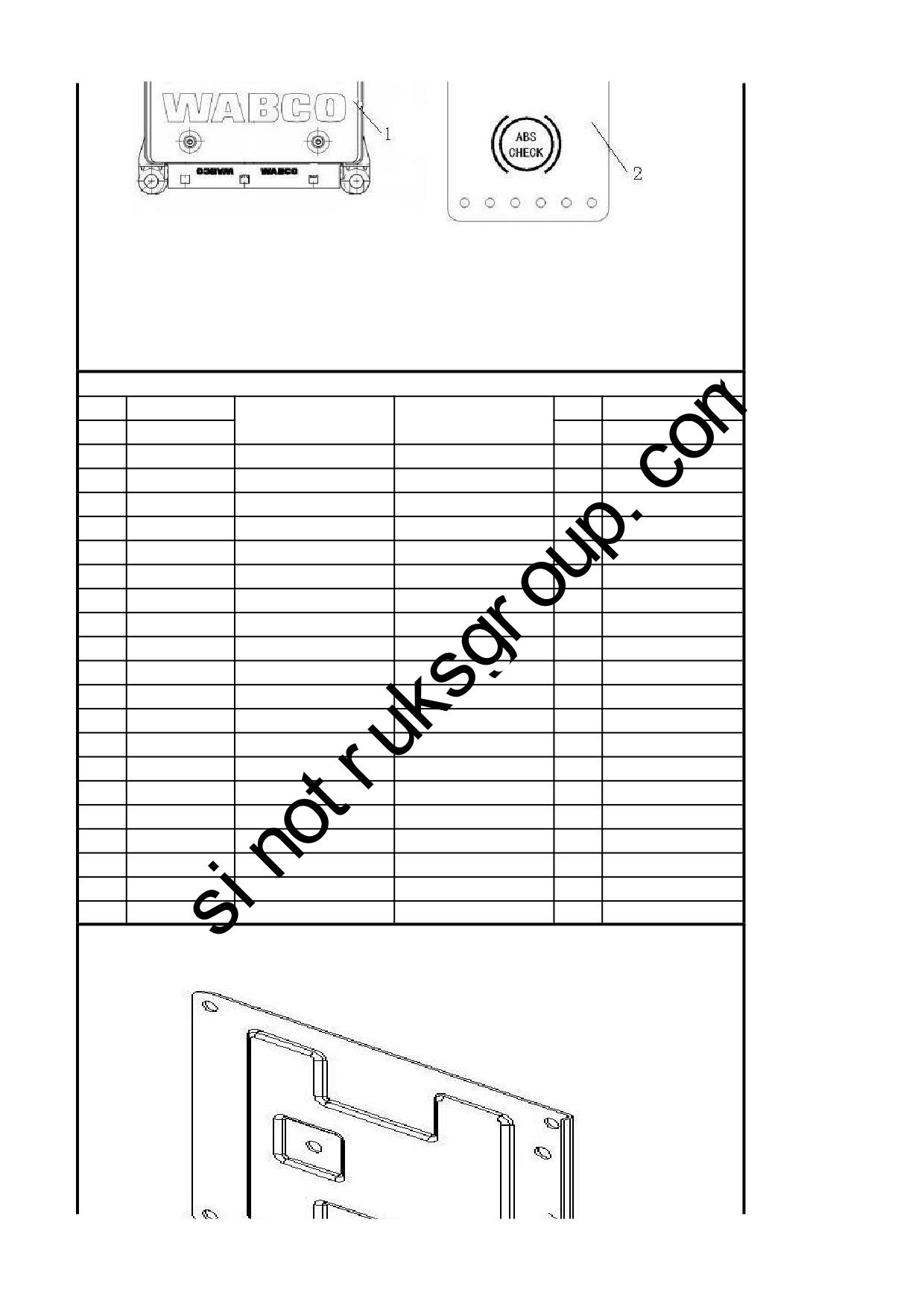

7.04 ABS（4S 4M）控制装置（WABCO）/ABS ECU
7.04 ABS（4S 4M）控制装置（WABCO）/ABS ECU
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9160580501
ABS（4S/4M）电控单元（
ABS ECU
1
2
WG9925581060
ABS诊断开关
Diagnosis switch
1
3
Q2140610
十字槽盘头螺钉
Screw
3
4
Q40406
轻型弹簧垫圈
Washer
3
7.05 ABS(EBS)ECU安装板/ABS(EBS)ECU Plate
7.05 ABS(EBS)ECU安装板/ABS(EBS)ECU Plate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925583011
ABS(EBS)ECU安装板
Plate
1

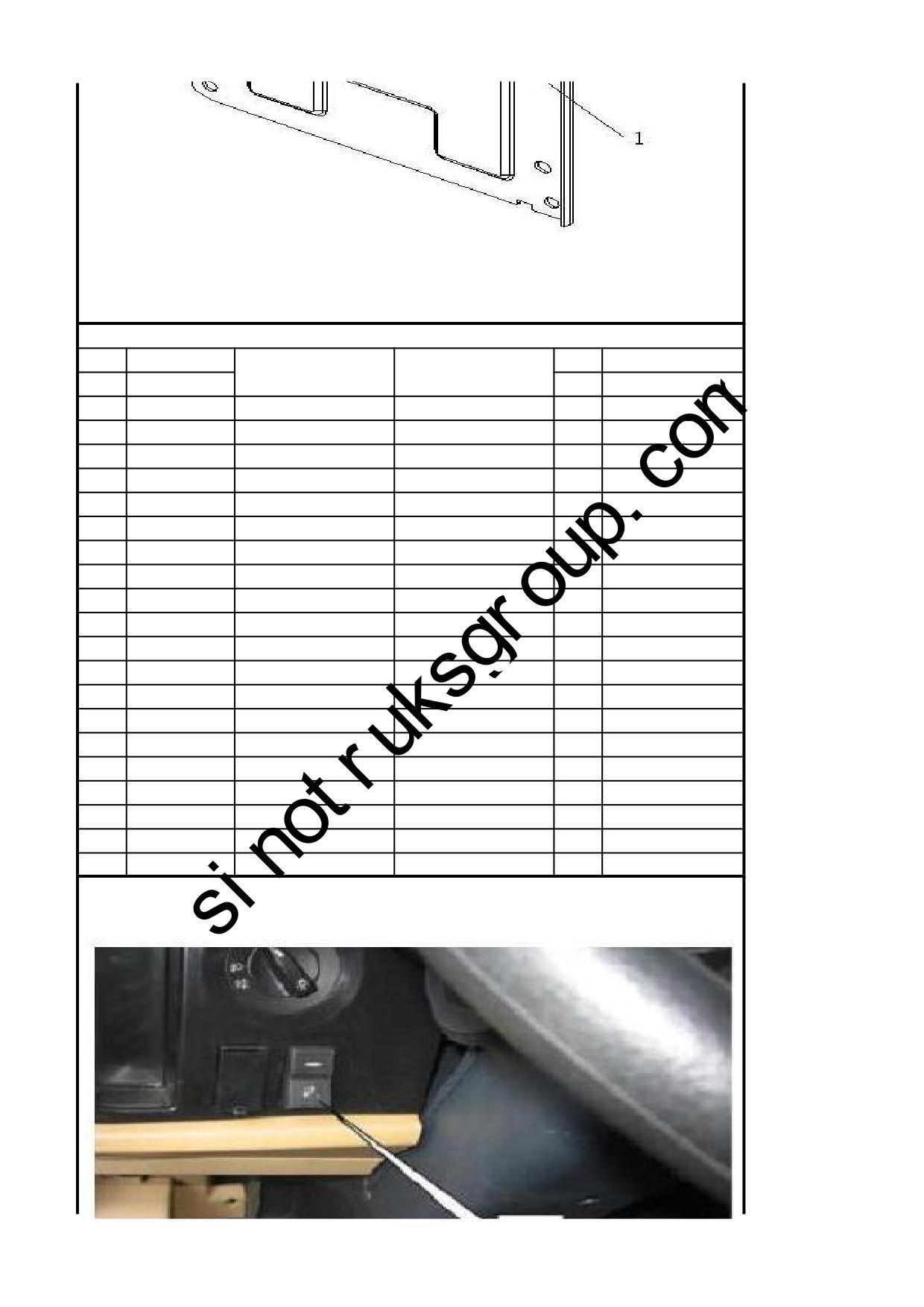

7.06 驾驶室举升翘板开关/Cab lift switch
7.06 驾驶室举升翘板开关/Cab lift switch
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925581045
驾驶室举升开关
Cab lift switch
1

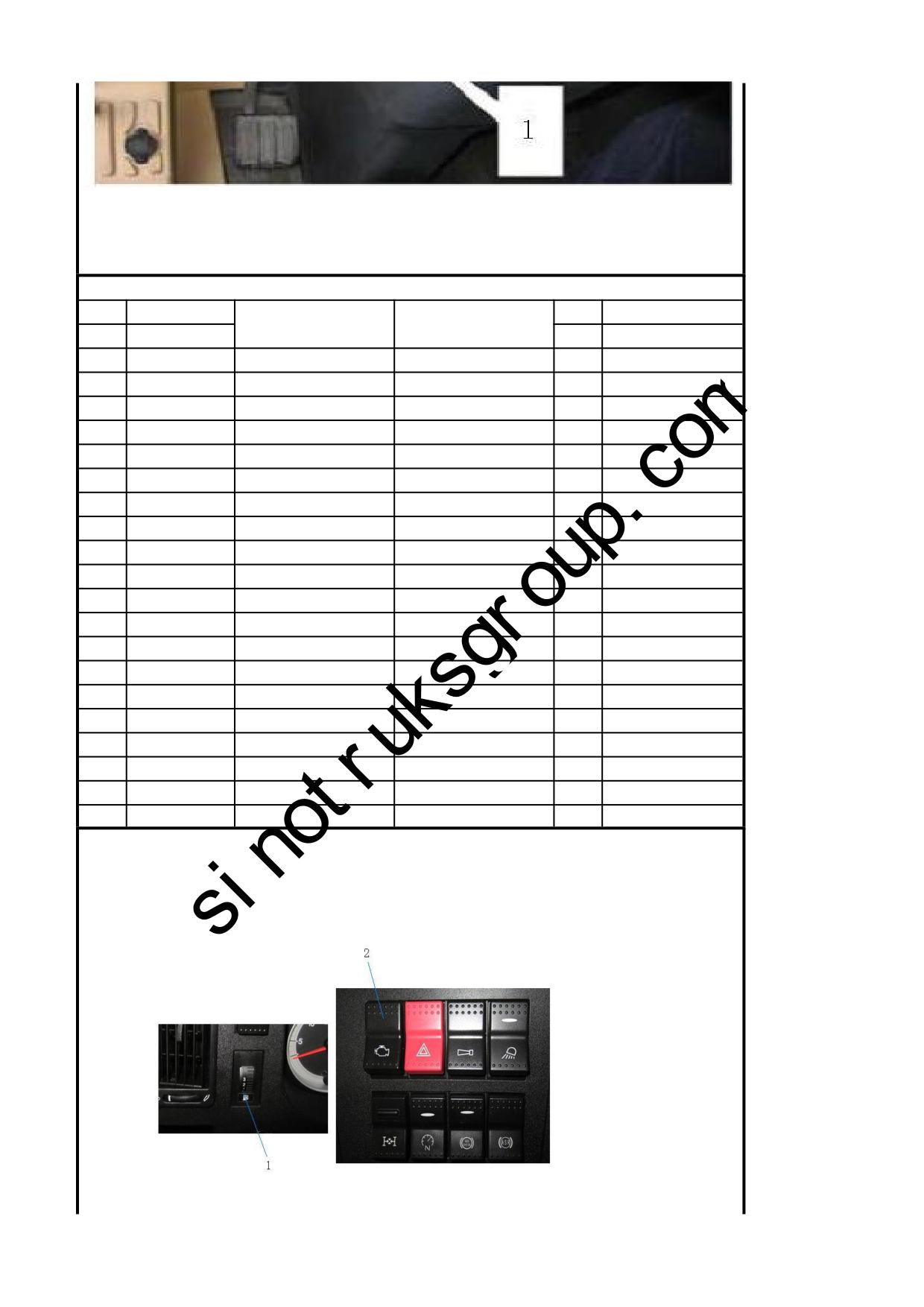

7.07 发动机电器开关（BOSCH）/Engine electric switch
7.07 发动机电器开关（BOSCH）/Engine electric switch
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925581081
发动机多扭矩开关
Engine torque switch
1
2
WG9925581043
发动机诊断开关
Engine diagnosis switch
1

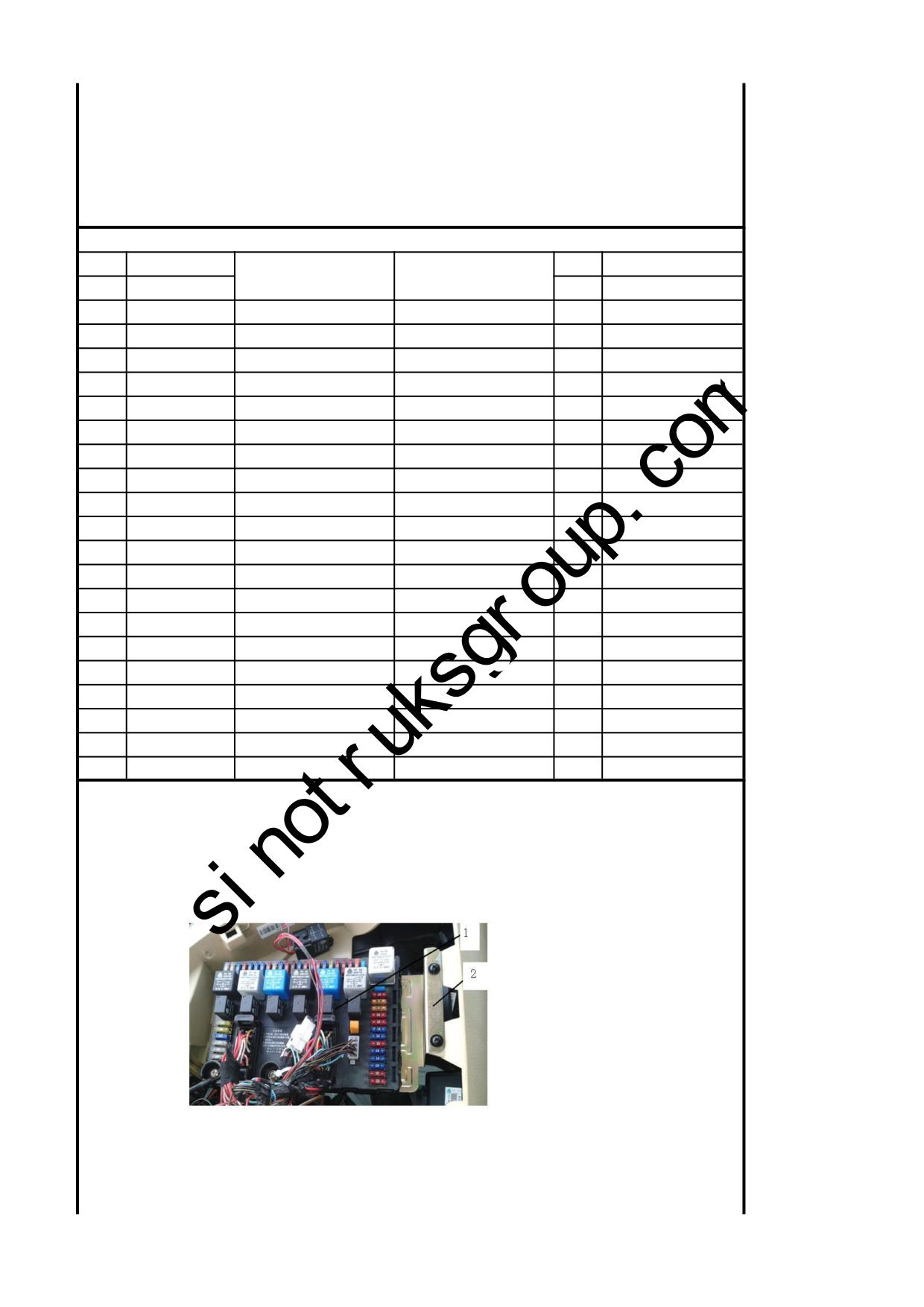

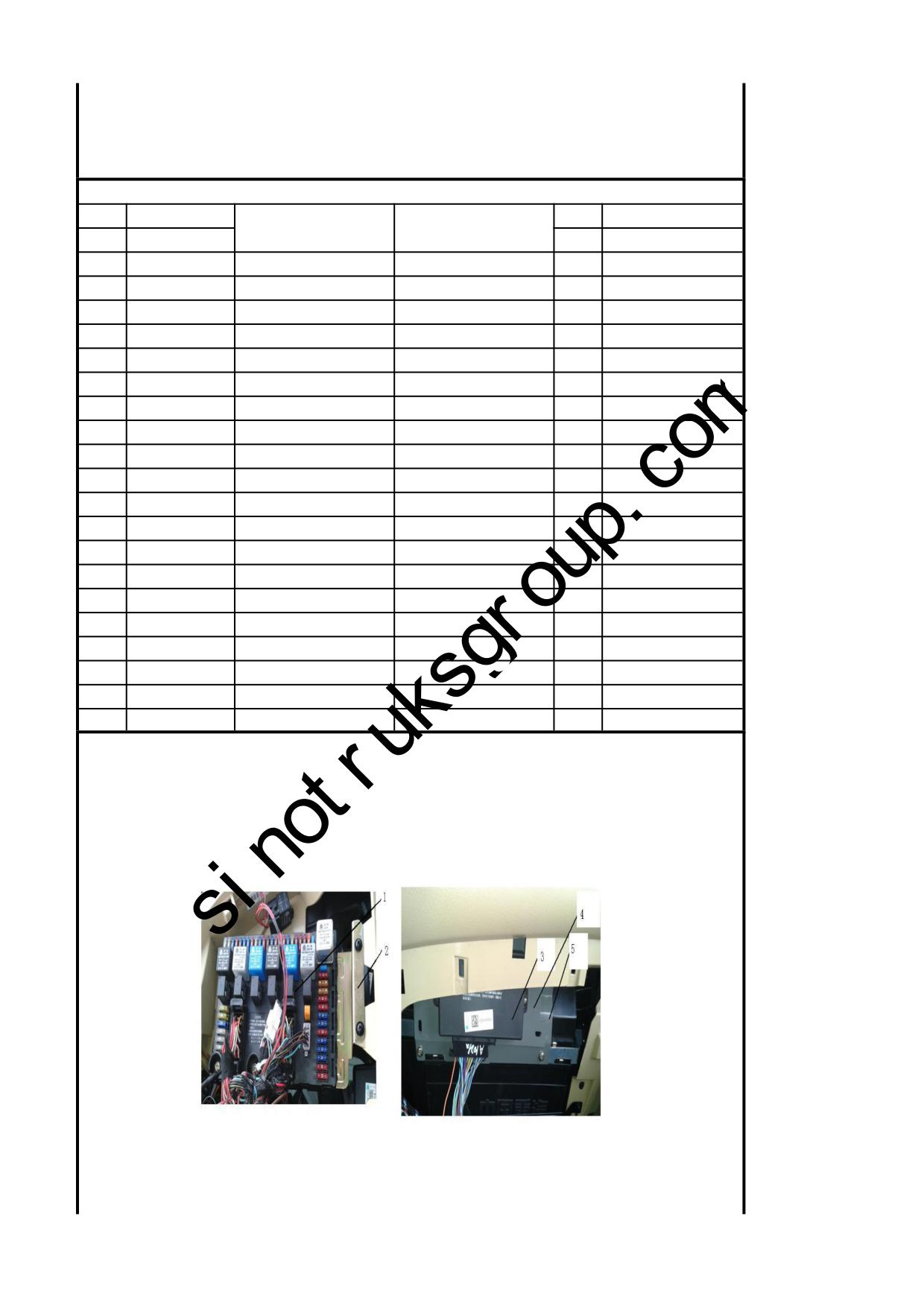

7.08 T7中央电气控制系统/The central electric control system
7.08 T7中央电气控制系统/The central electric control system
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9716582301
电气接线盒总成
Caseassembly
1
2
WG9916582102
A7电气接线盒安装支架
Install bracket
1
3
Q2140616
十字槽盘头螺钉
Screw
4
4
Q40306
弹簧垫圈
Springwasher
4
5
Q40106
平垫圈
Washer
4
6
Q2140510
十字槽盘头螺钉
Screw
1
7
Q40305
弹簧垫圈
Springwasher
1
8
Q40105
平垫圈
Washer
1
9
Q2140610
十字槽盘头螺钉
Screw
1
10
Q40306
弹簧垫圈
Springwasher
1
11
Q40106
平垫圈
Washer
1
12
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
13
Q40306
弹簧垫圈
Springwasher
4
14
WG9716582005
Mini控制器（带CAN）
Mini controller
1
15
AZ9918580015
CBCU安装板1(与CBCU/MIN
Plate
1
16
Q2140512
十字槽盘头螺钉
Screw
3
17
Q340B05
1型六角螺母
Nut
3
18
Q40205
大垫圈
Washer
3
19
Q2140612F31
十字槽盘头螺钉
Screw
3
20
Q40306
弹簧垫圈
Springwasher
3
7.08 T7中央电气控制系统/The central electric control system
7.08 T7中央电气控制系统/The central electric control system
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
AZ9918580017
CBCU安装板2总成(与风机
Plate
1
22
Q37106
焊接方螺母
Nut
2
23
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
24
Q40106
平垫圈
Washer
4
25
Q2140612F31
十字槽盘头螺钉
Screw
2
26
Q40306
弹簧垫圈
Springwasher
2

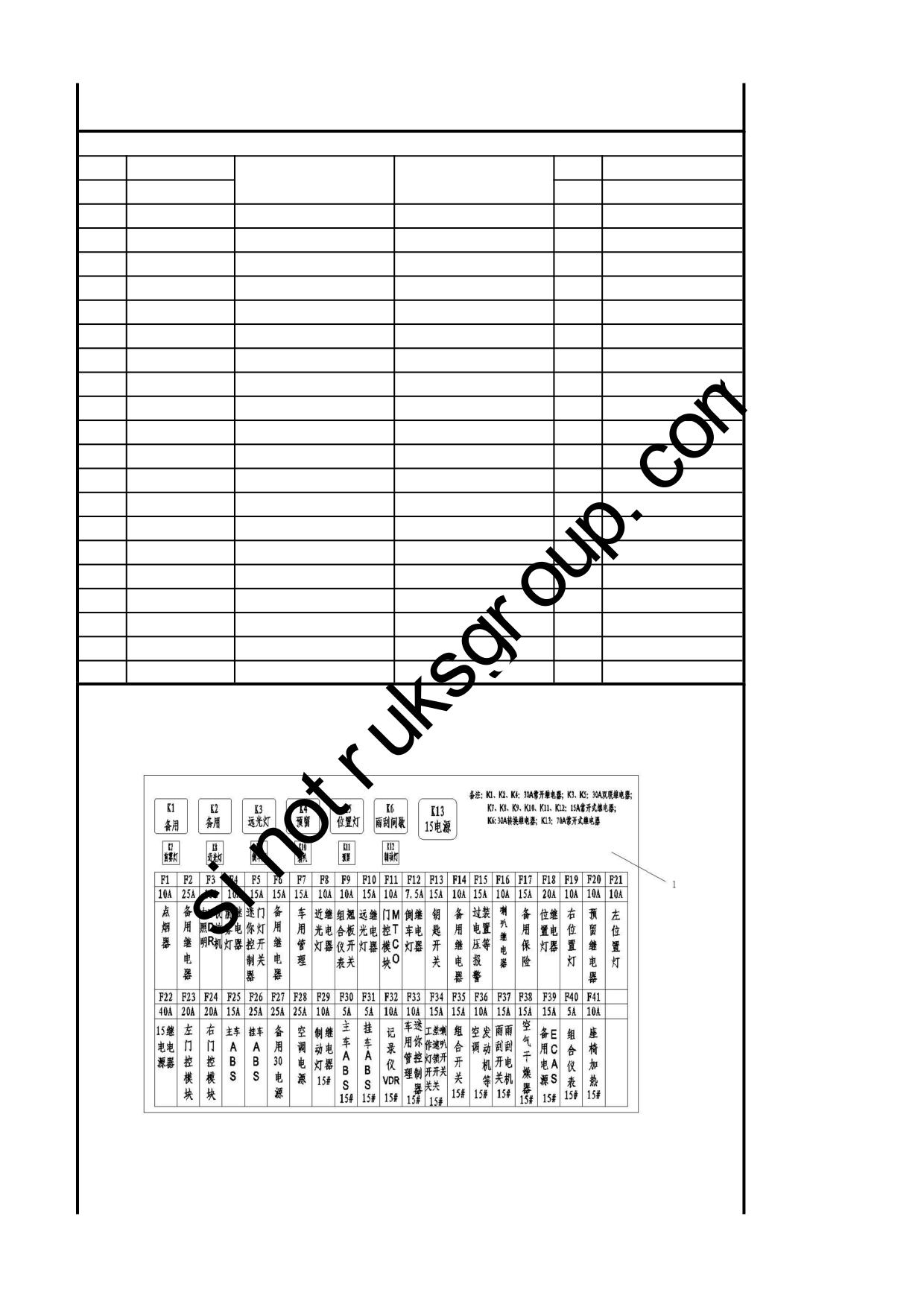

7.09 T7电气接线盒铭牌（CBCU）/Nameplate
7.09 T7电气接线盒铭牌（CBCU）/Nameplate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9918580034
T7电气接线盒铭牌（CBCU
Nameplate
1

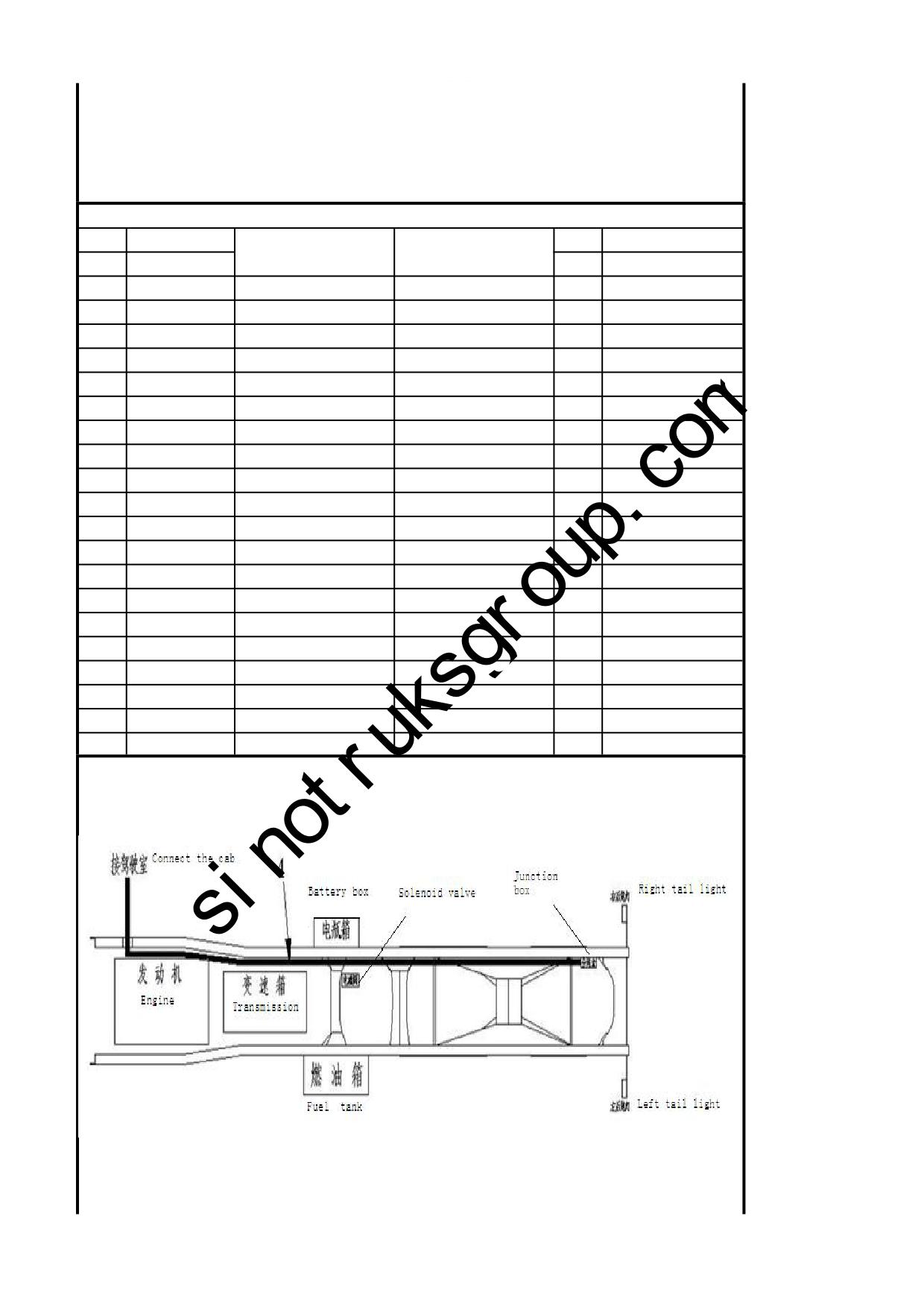

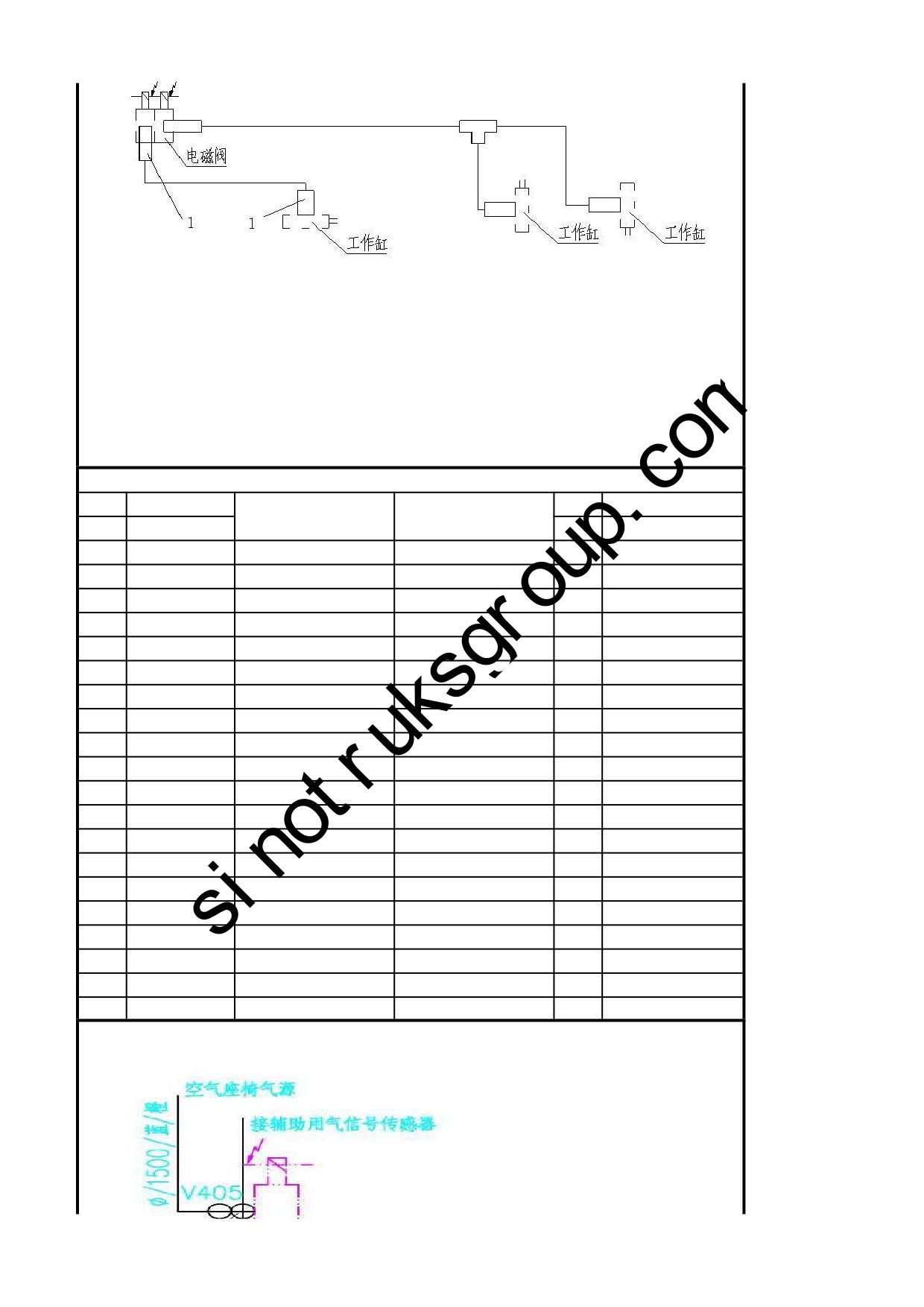

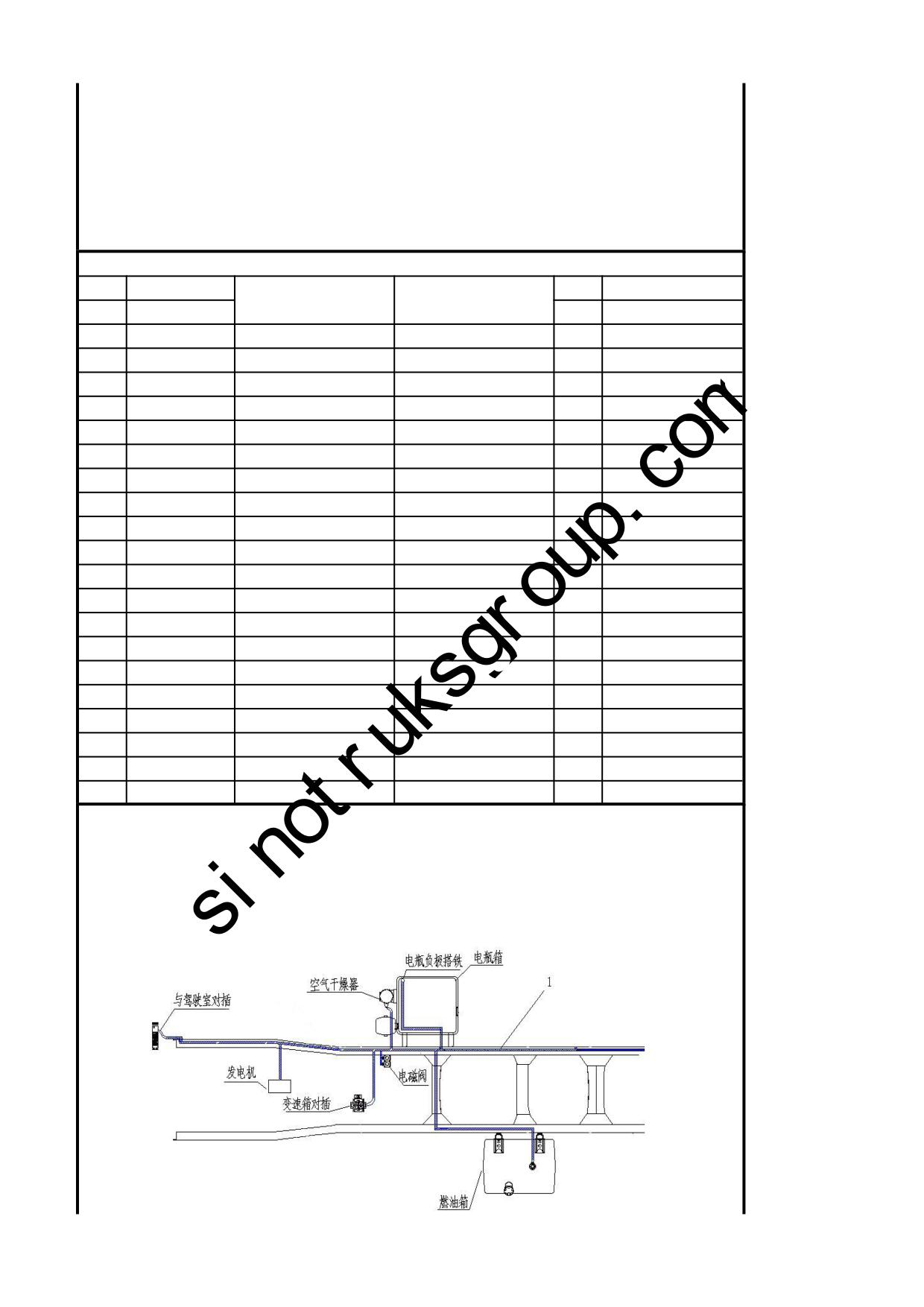

7.10 底盘电器（2阀）/Chassis electrical device
7.10 底盘电器（2阀）/Chassis electrical device
序号
零部件图号
数量
备注
名称
Part Name
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925710001
盆形电喇叭(双线)
Electrichorn(dual)
1
2
WG9925360818
角形支架(三孔)
Angularbrackets(threeholes)
1
3
WG9100710004
气压信号灯开关
Switch-airpressuresignallam
1
4
WG9100710004
气压信号灯开关
Switch-airpressuresignallam
1
5
AZ9925710010
电磁阀安装支架
Solenoidmountingbracket
1
6
811W52160-6115
电磁阀
Valve
1
7
1288730061
O型密封圈
O-ring
2
8
Q150B0818
六角头螺栓
Screw
1
9
Q40308
弹簧垫圈
Springwasher
1
10
Q40208
大垫圈
Washer
1
11
Q1460825
六角头螺栓、弹簧垫圈和
Combinationscrew
1
12
Q340B08
1型六角螺母
Nut
1
13
190003962019
六角头螺塞
Screwplug
2
14
WG9000360477
密封圈
Sealingring
2
15
WG9727710002
电子式气压传感器
Airpressuresensor
2
16
WG9000361028
过渡螺母M22X1.5/M16X1.
NutNG12/IGM22X1.5/M16
2
17
1406070015
密封圈
Sealingring
2
18
WG9000360292
密封圈
Sealingring
2
19
Q150B1240
六角头螺栓
Screw
2
20
Q33012
全金属六角法兰面自锁螺
Self-lockingnut
2
7.10 底盘电器（2阀）/Chassis electrical device
7.10 底盘电器（2阀）/Chassis electrical device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q150B08130
六角头螺栓
Screw
2
22
Q40308
弹簧垫圈
Springwasher
2
23
Q41208
外锯齿锁紧垫圈
Washer
2
24
Q340B08
1型六角螺母
Nut
4

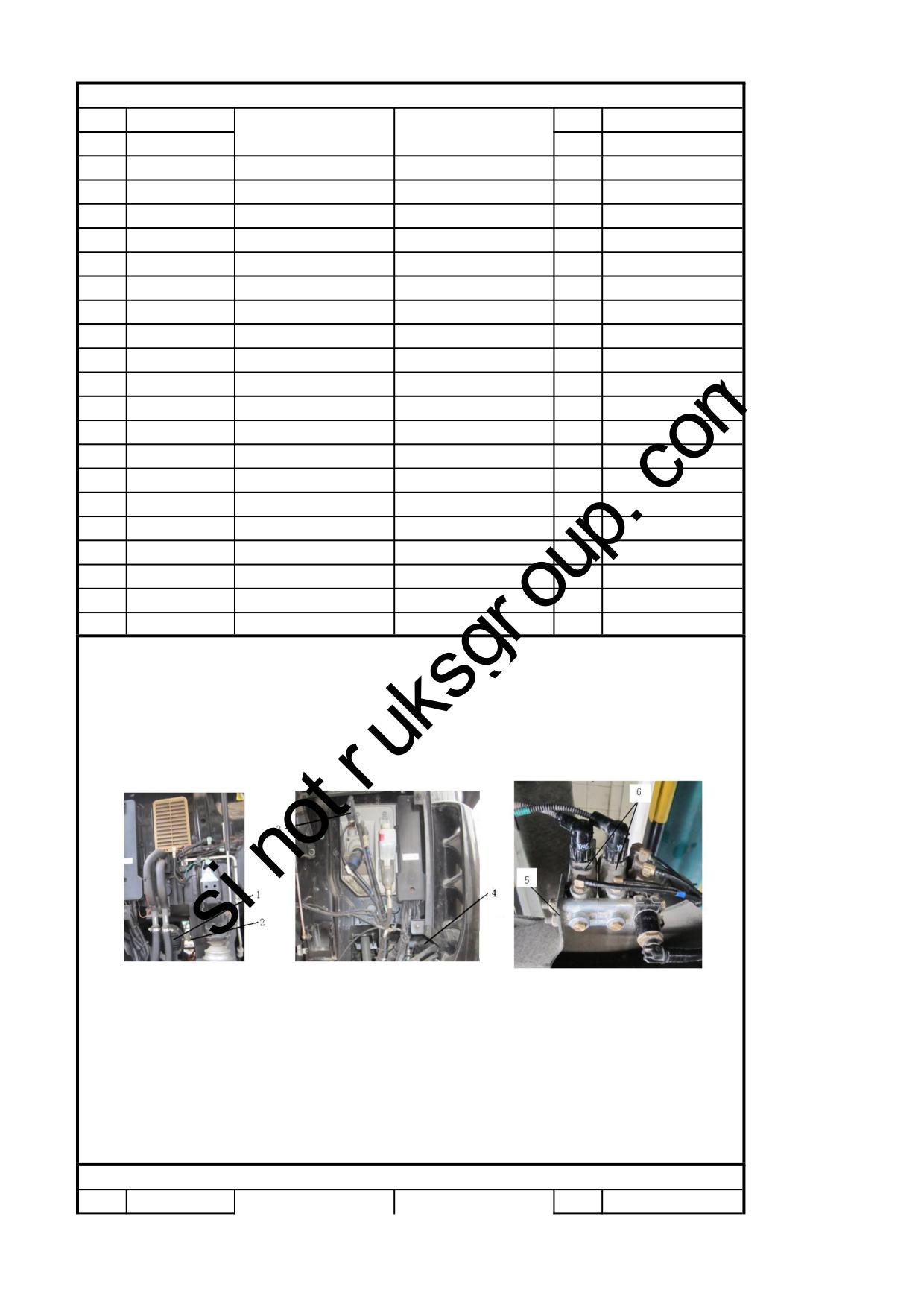

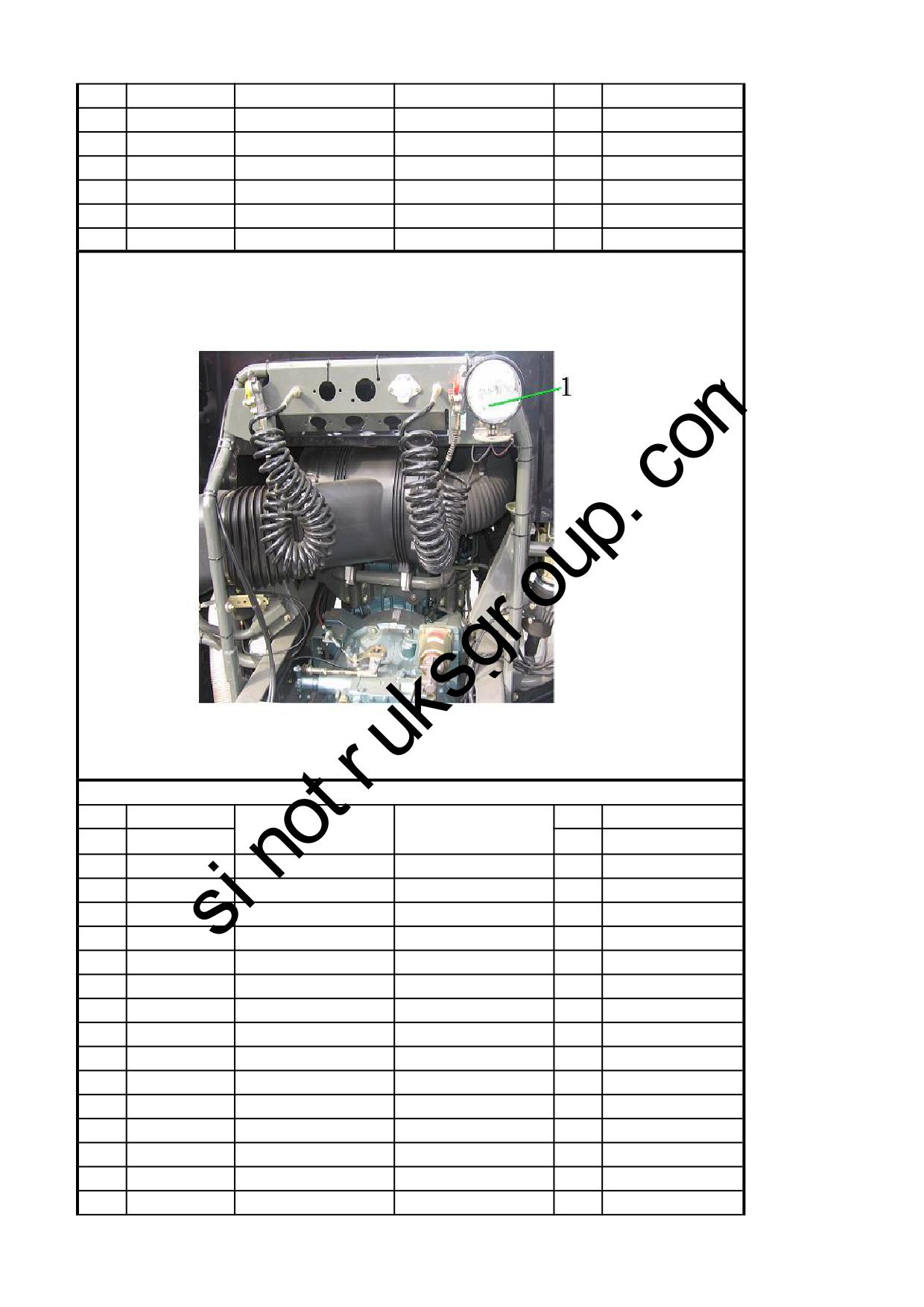

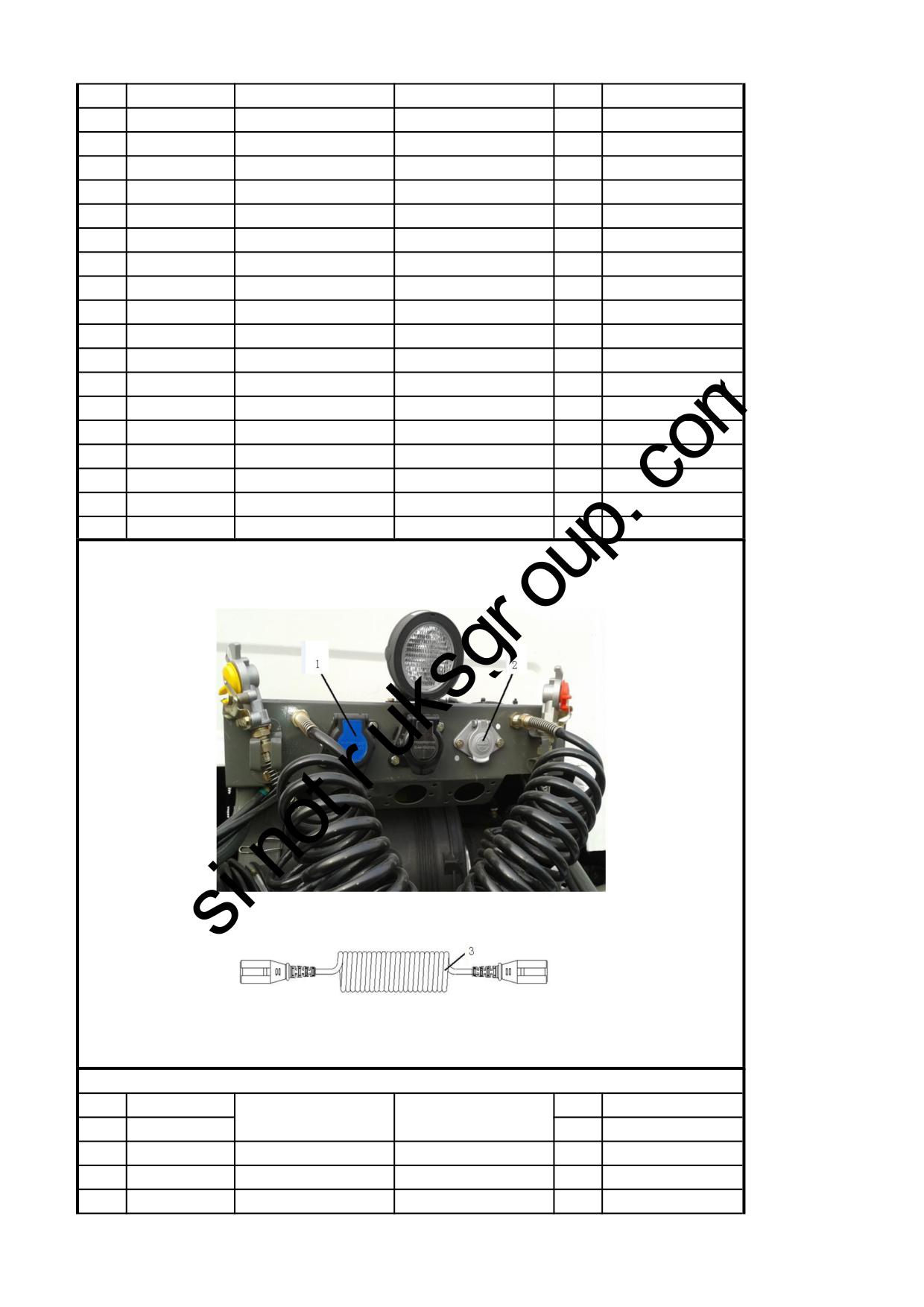

7.11 挂车插座及螺旋线/7 core trailer plug and flexible cable
7.11 挂车插座及螺旋线/7 core trailer plug and flexible cable
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9724770012
存放插座(7芯)
Socket
2
2
WG9724770014
7芯挂车插头(ISO 1185
7 core trailer plug
1
3
WG9724770015
7芯柔性电缆(ISO 1185
7 core flexible cable
1
4
Q150B0825
六角头螺栓
Bolt
2
5
Q340B08
1型六角螺母
Nut
2
6
Q40308
弹簧垫圈
Washer
2

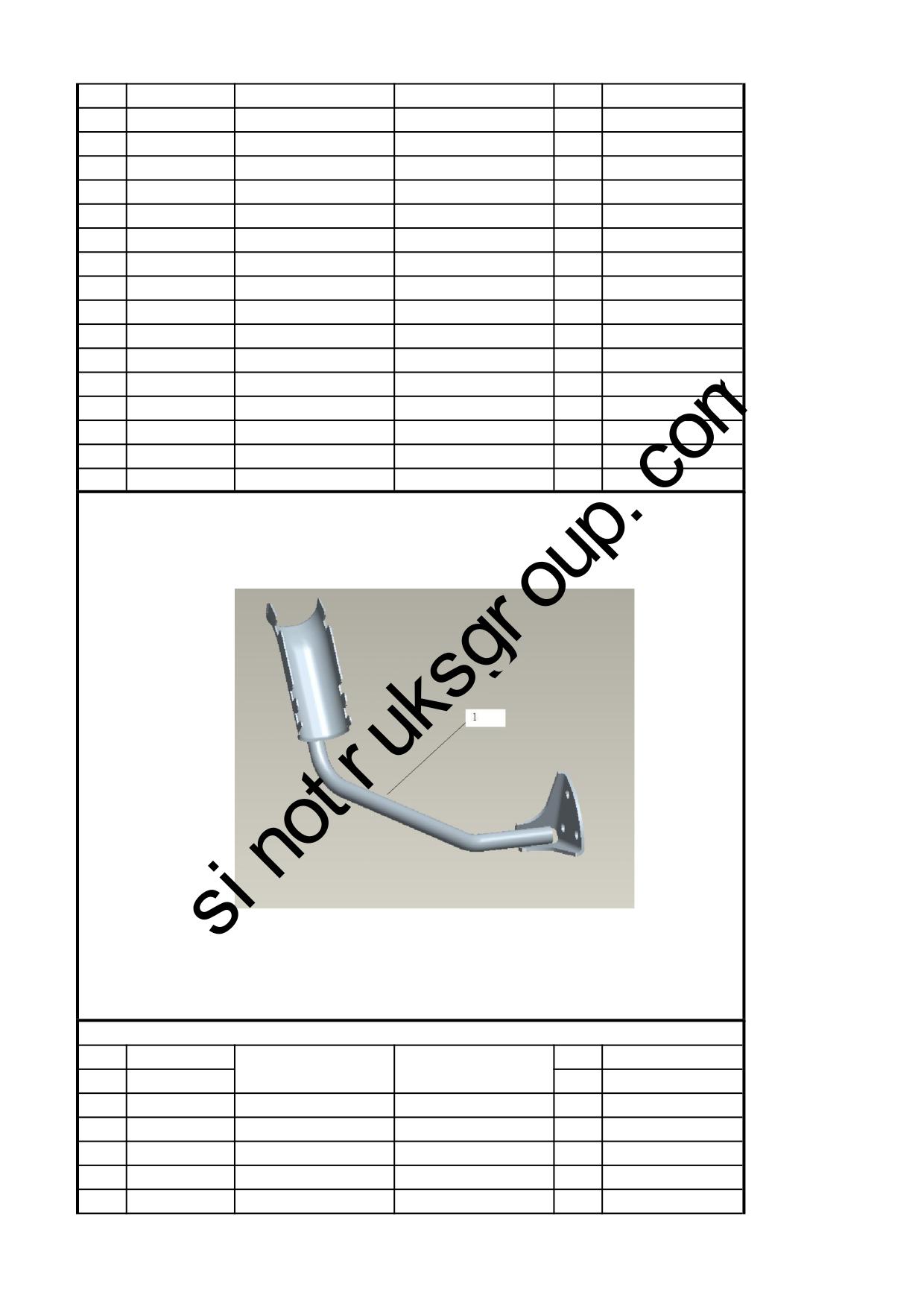

7.12 左侧底盘电器支架(TGA车架 右置车)/Chassis electrical bracket
7.12 左侧底盘电器支架(TGA车架 右置车)/Chassis electrical bracket
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925770266
左侧线缆固定支架总成(T
Left side cable fixing bracke
1
6
Q150B1020
六角头螺栓
Bolt
3
7
Q340B10
六角螺母
Nut
3
8
Q40010
小垫圈
Washer
3
9
Q40310
弹簧垫圈
Spring washer
3

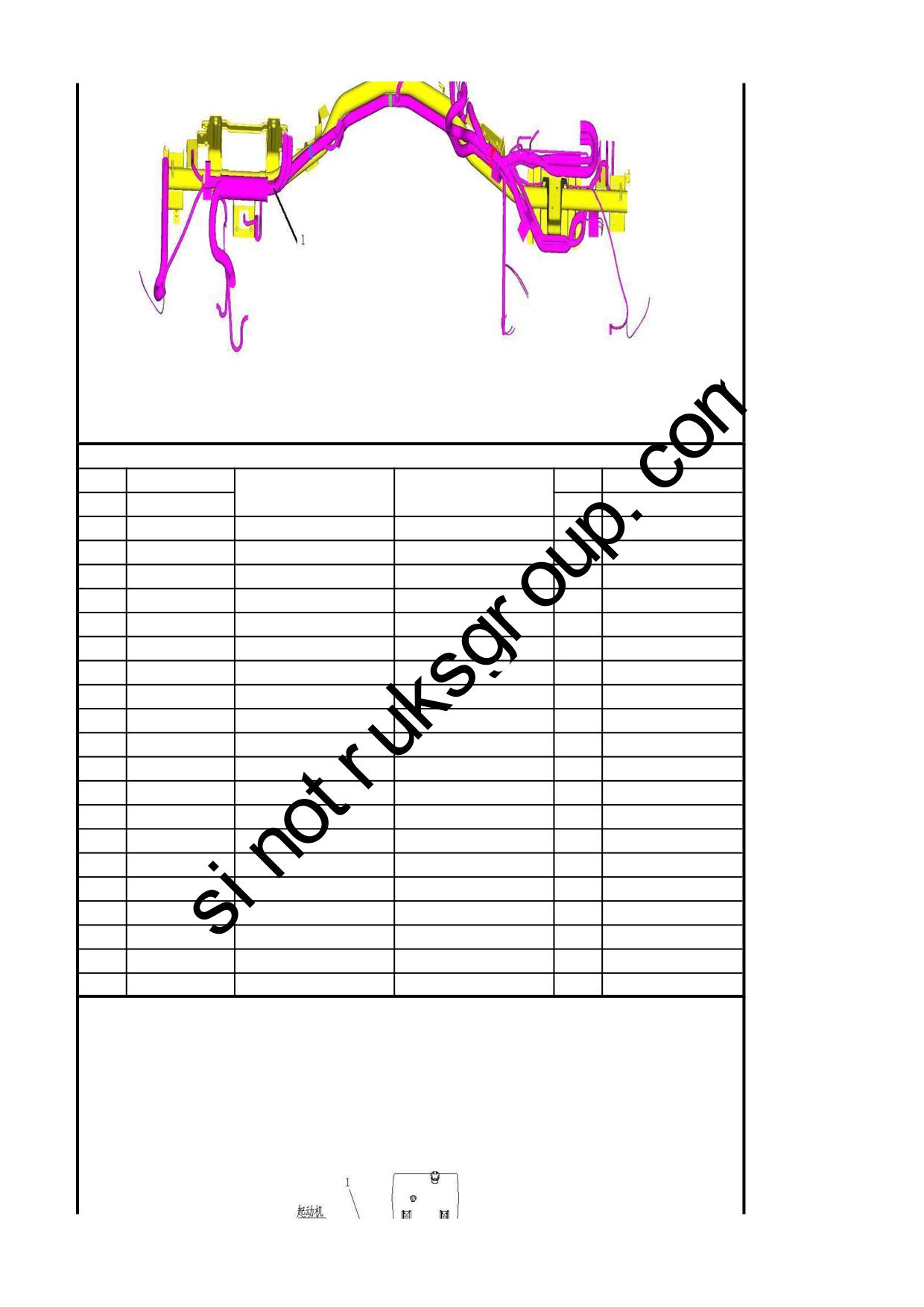

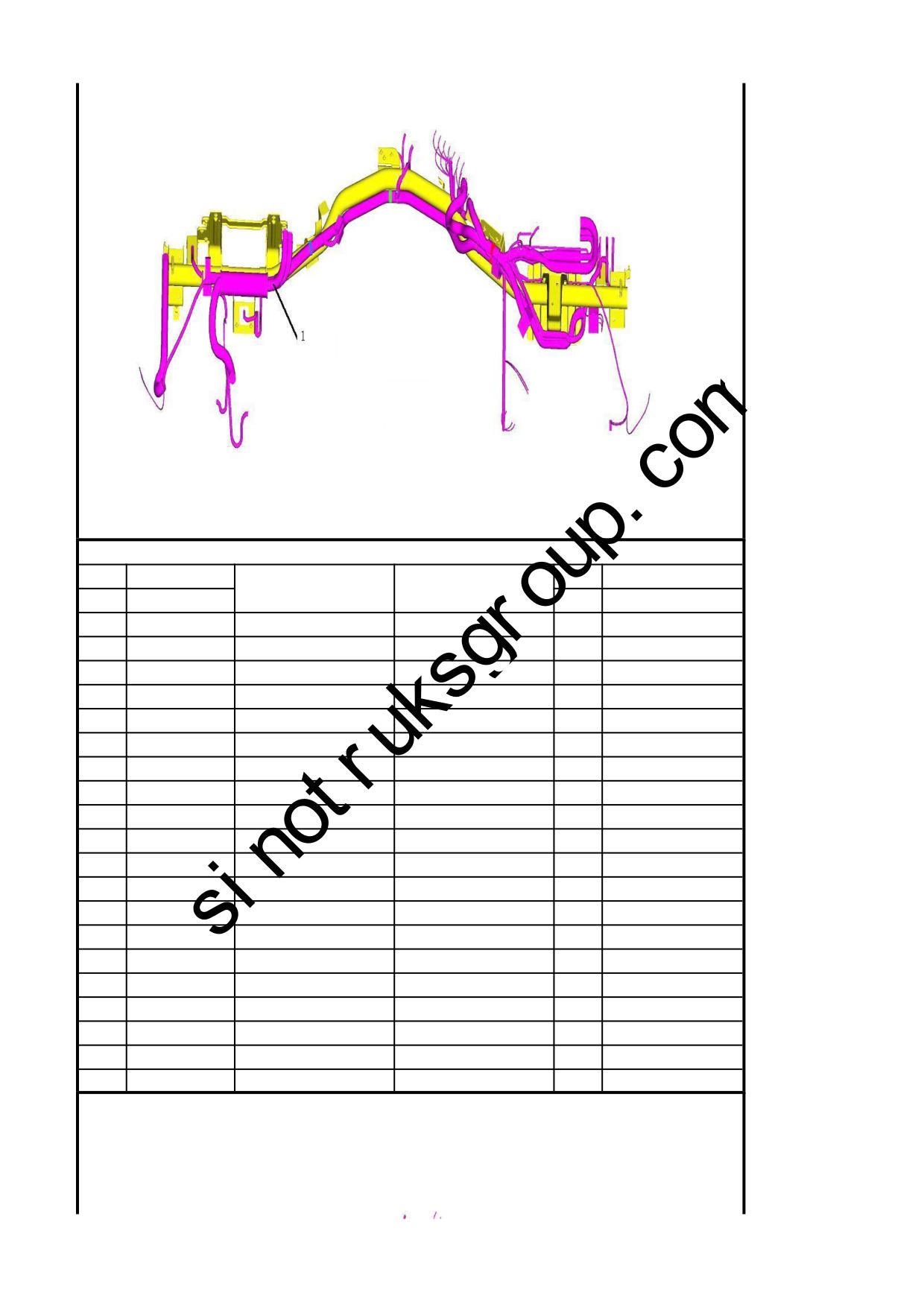

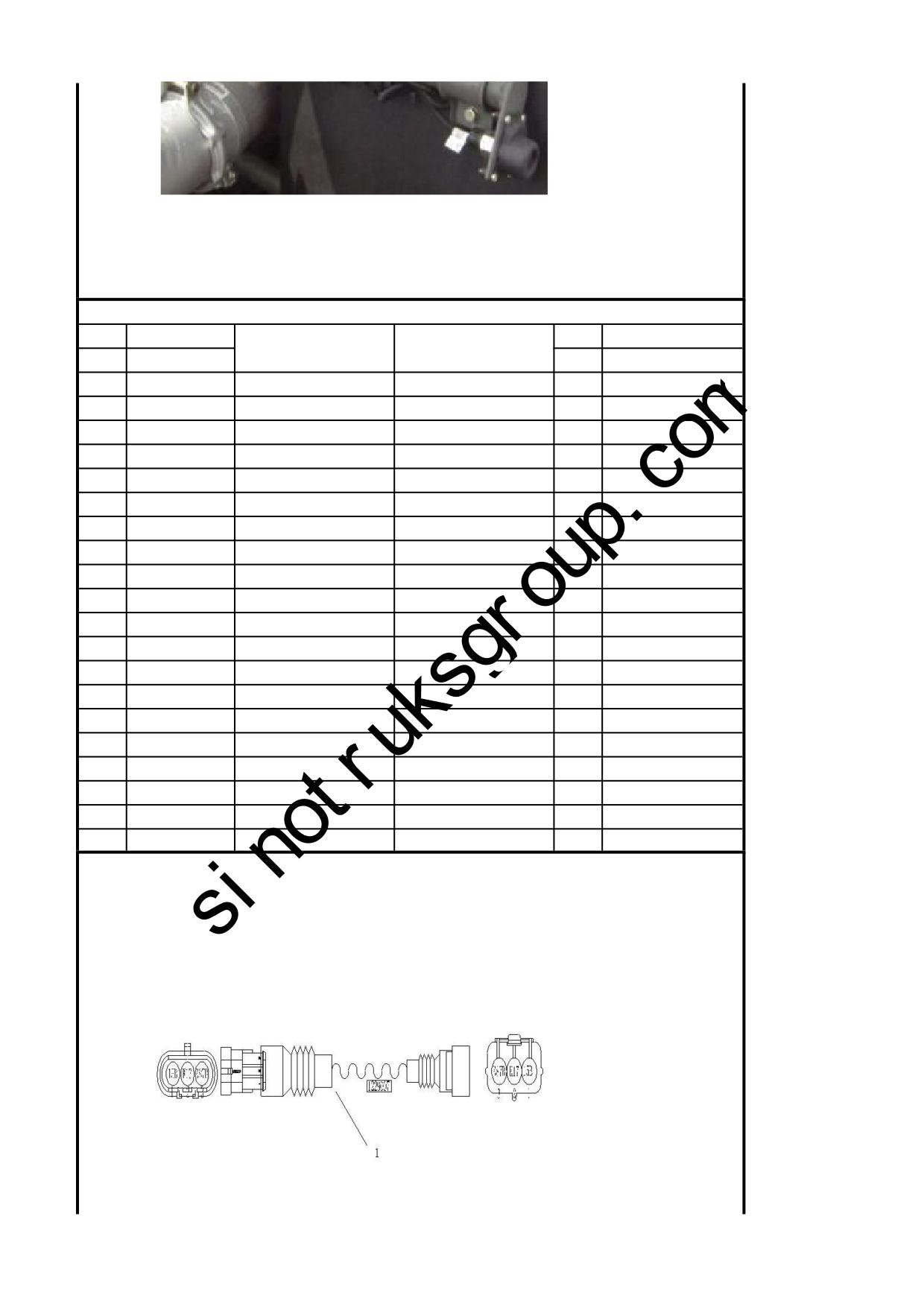

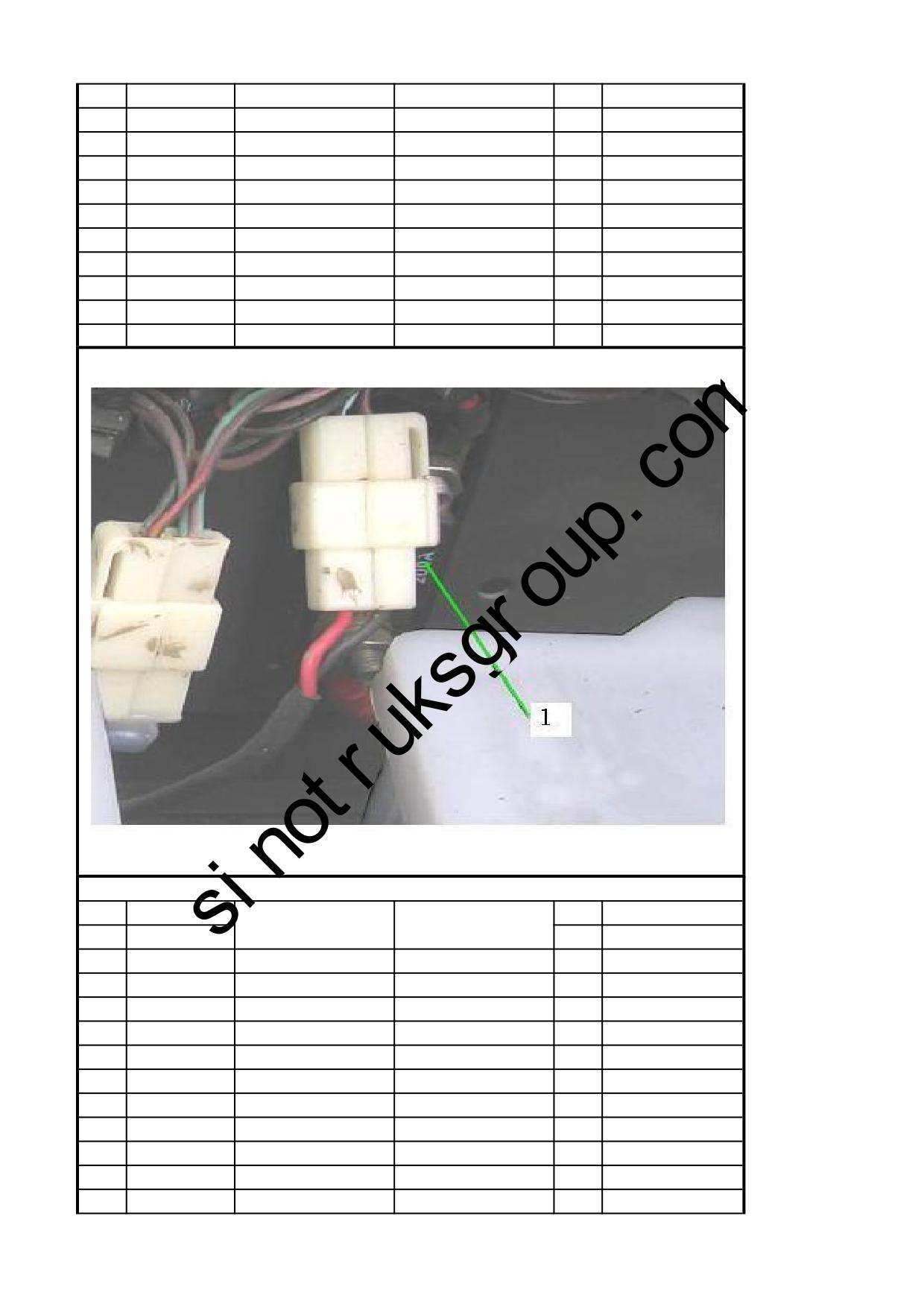

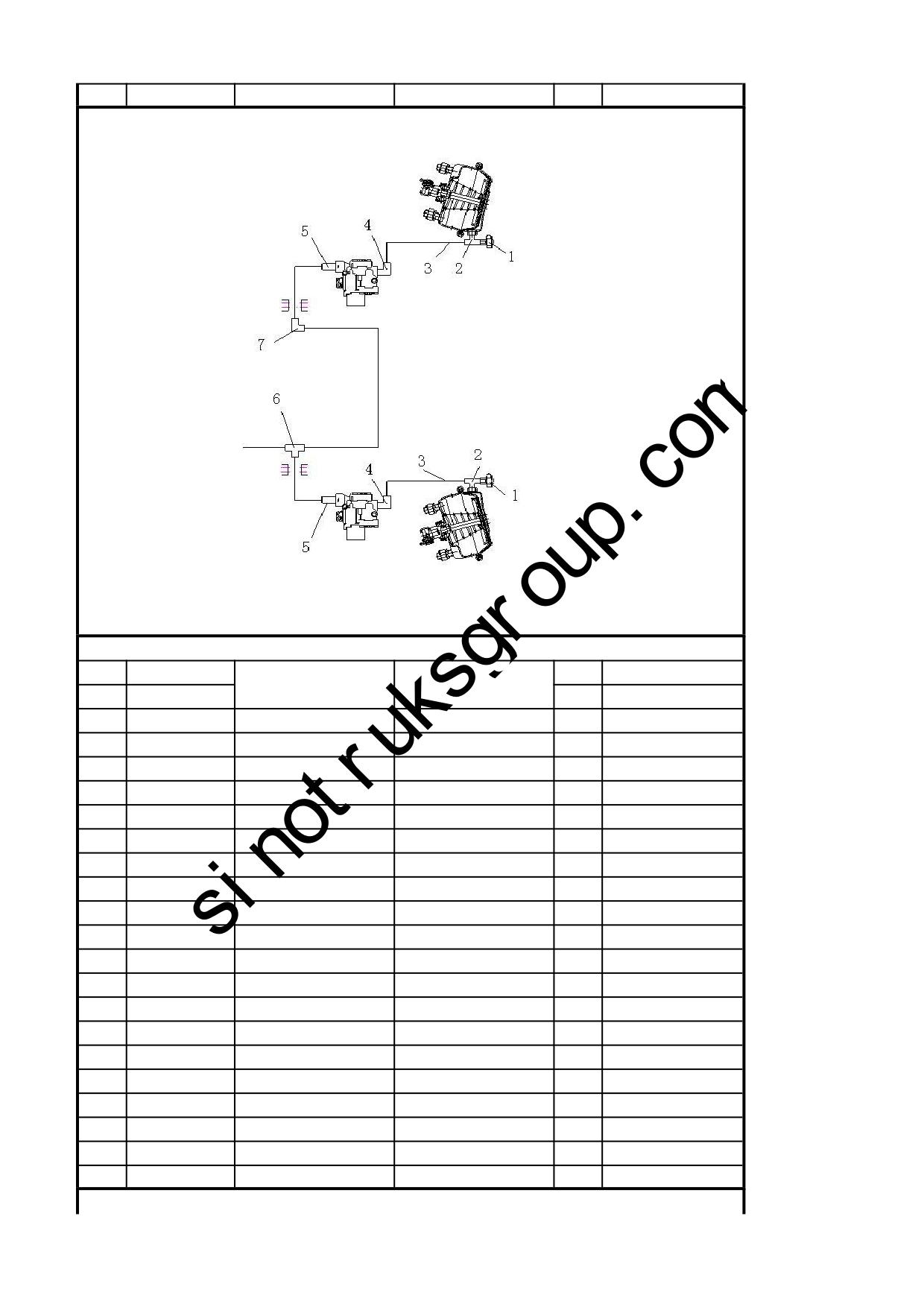

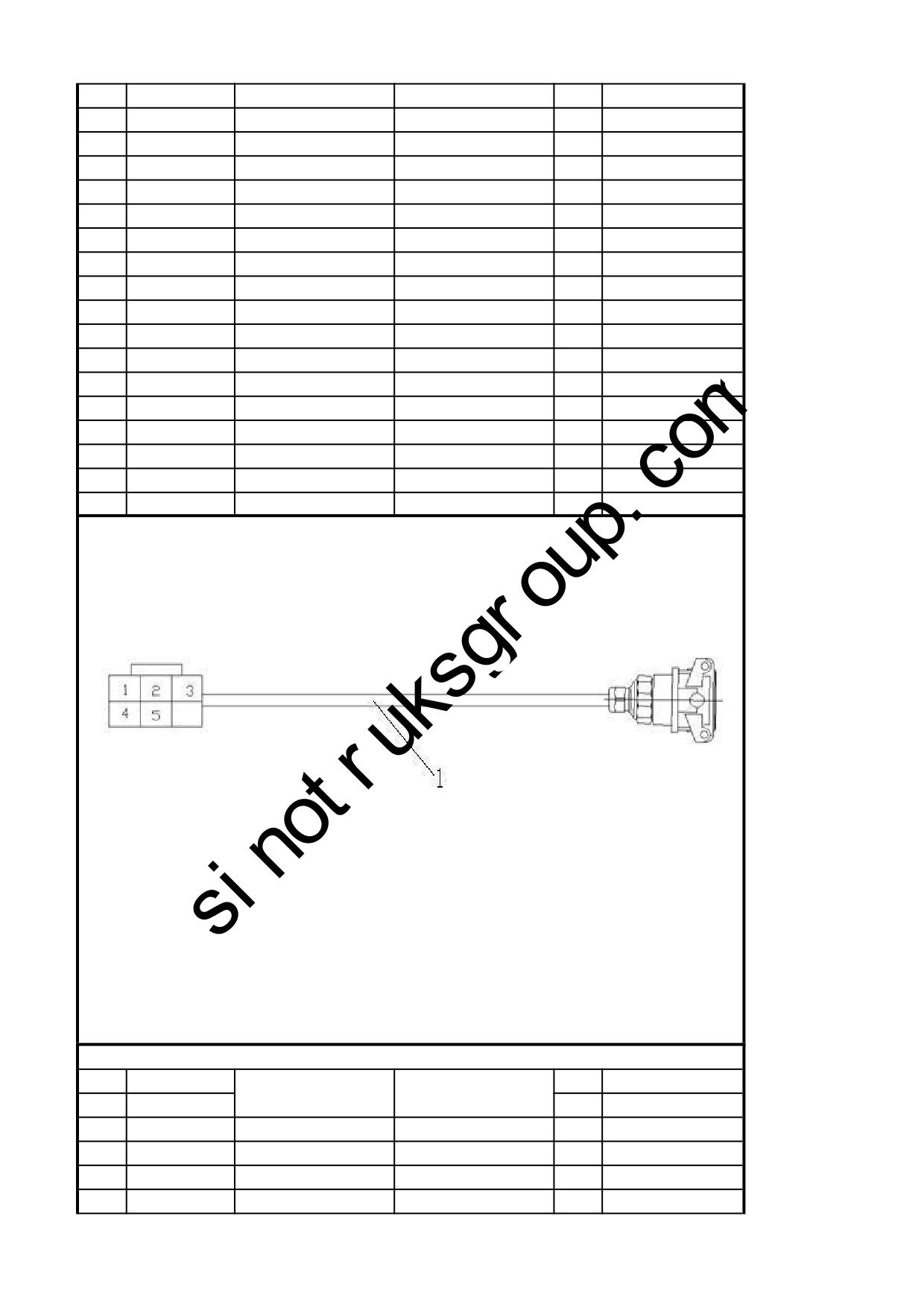

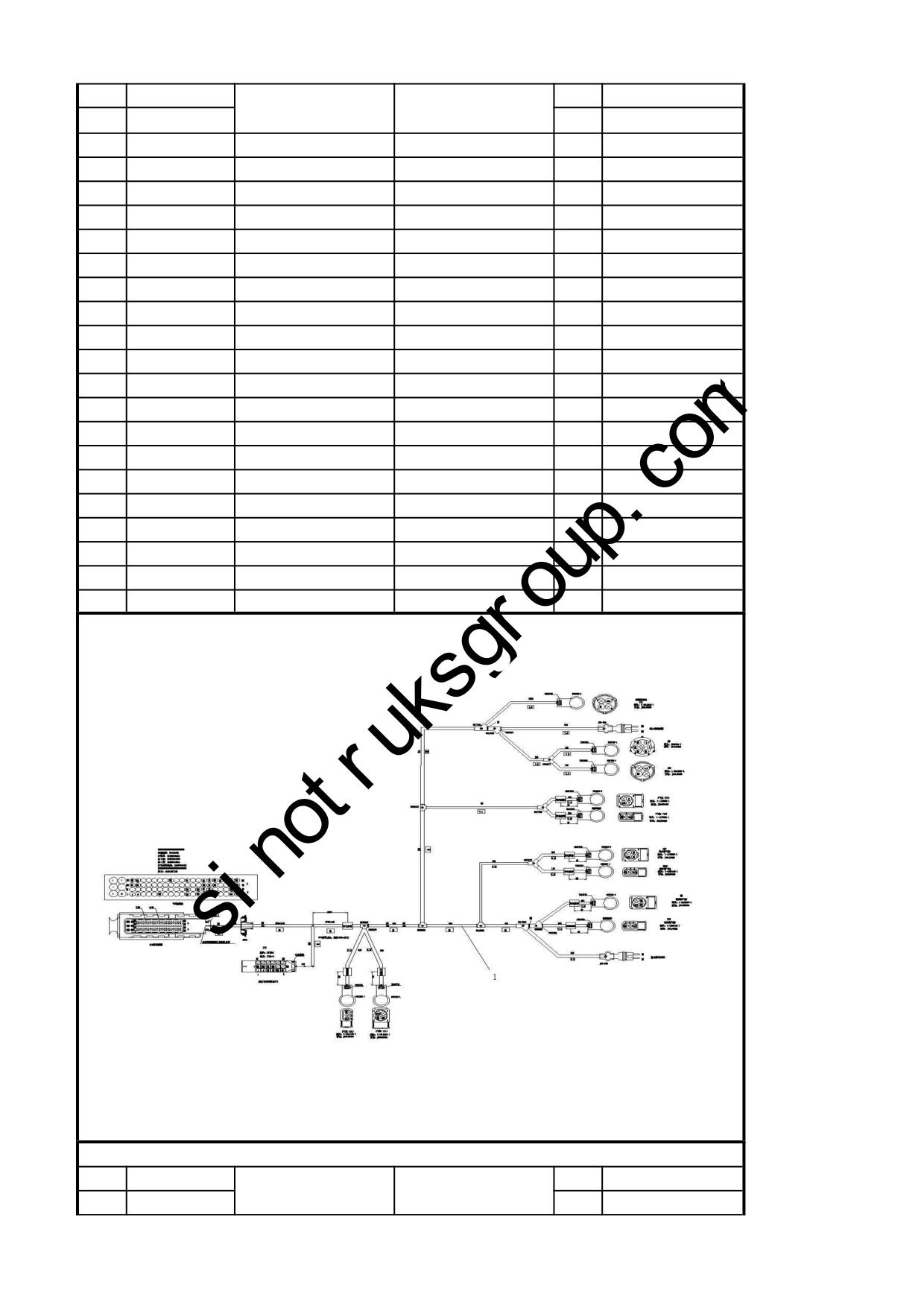

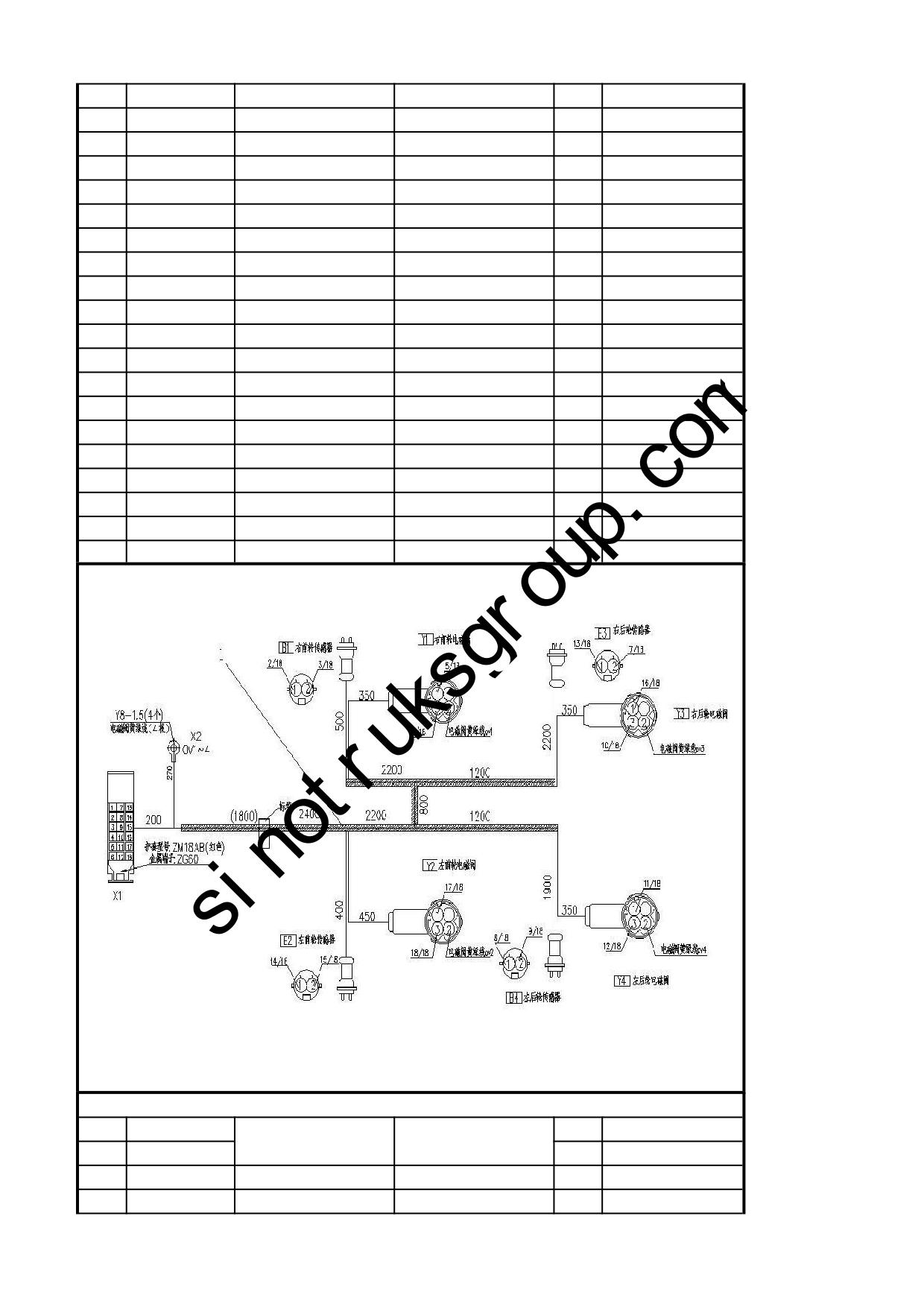

7.13 ABS（4S/4M）底盘电器（WABCO）/Chassis Electric Device
7.13 ABS（4S/4M）底盘电器（WABCO）/Chassis Electric Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9160710522
ABS传感器（WABCO）
ABS Sensor
4
2
WG9160710523
ABS传感器衬套（WABCO）
ABS Sensor Bush
4
3
WG9718580008
波纹管（PPGM，NW6）
Bellows（PPGM，NW6）
4
4
DZ9718580001
弹性护套
Flexible jacket
2
5
WG9718580009
PVC黑色绝缘胶带
PVC Black Insulation Tape
160cm

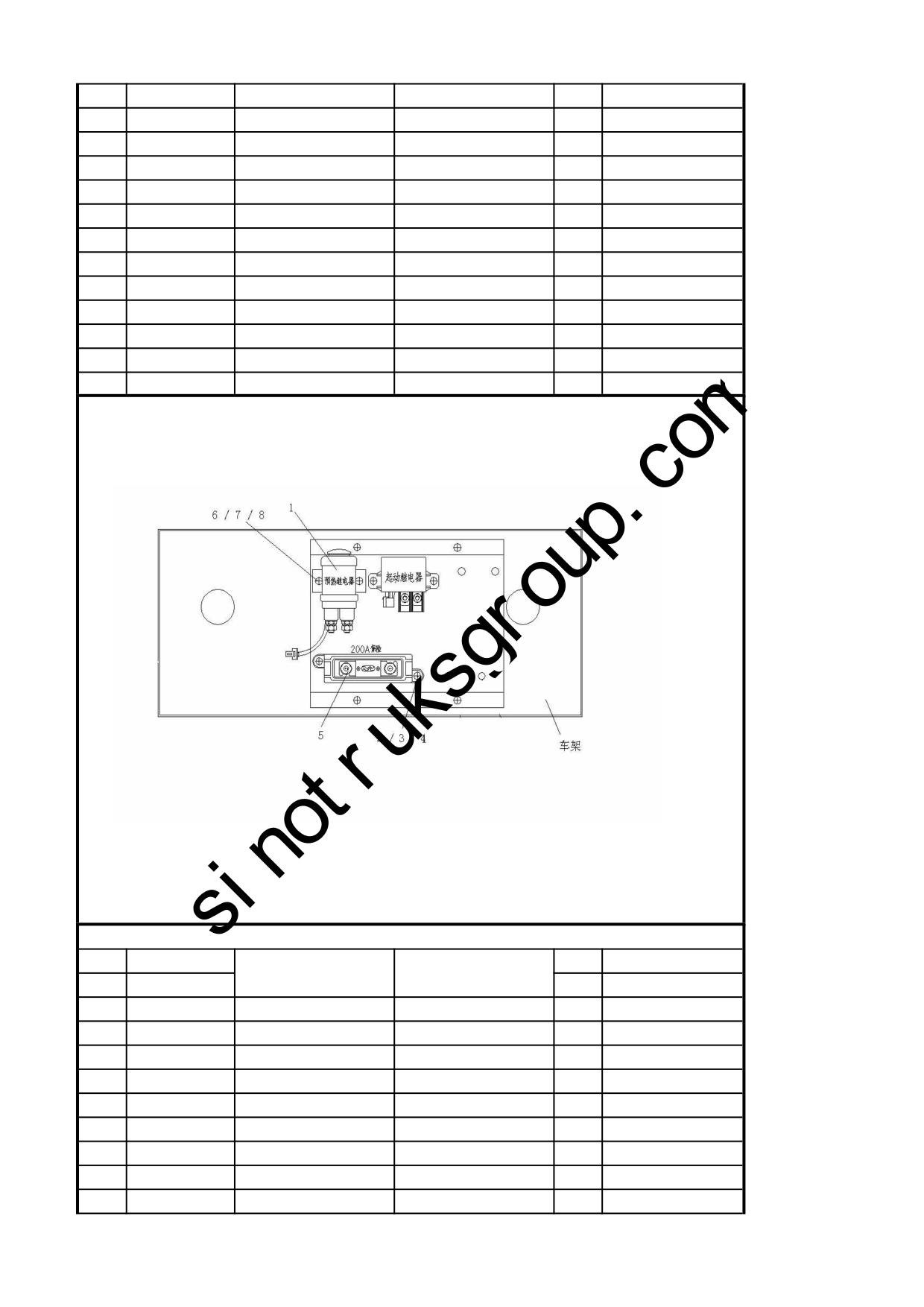

7.14 发动机预热电器装置（A7）/Preheat electrical device
7.14 发动机预热电器装置（A7）/Preheat electrical device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725584012
预热继电器
Relay
1
2
Q150B0620
六角头螺栓
Screw
2
3
Q40306
弹簧垫圈
Spring washer
2
4
Q40106
平垫圈
Washer
2
5
WG9725580016
200A保险装置
Fuse (200A)
1
6
Q150B0620
六角头螺栓
Screw
2
7
Q40306
弹簧垫圈
Spring washer
2
8
Q40106
平垫圈
Washer
2
9
Q340B06
I型六角螺母
Nut
2
7.15 驾驶室电控翻转底盘电器/Flip cab Chassis electrical
7.15 驾驶室电控翻转底盘电器/Flip cab Chassis electrical
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725580023
50A保险装置
50A fuse
1
2
Q150B0620
六角头螺栓
Screw
2
3
Q40306
弹簧垫圈
Spring washer
2
4
Q40106
平垫圈
Washer
2
5
Q340B06
I型六角螺母
Nut
2

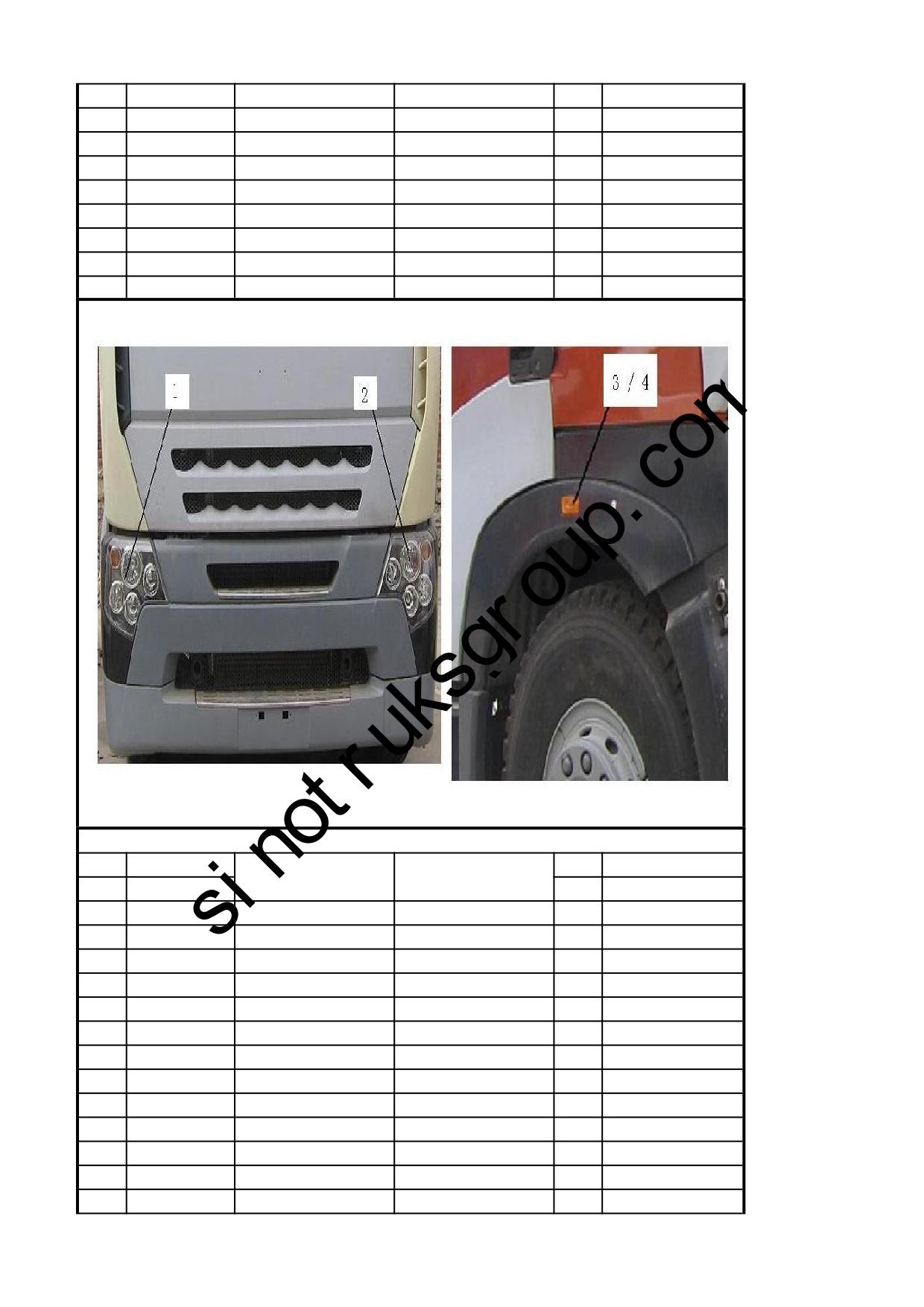

7.16 A7前照灯(右置车)/Combination headlamps
7.16 A7前照灯(右置车)/Combination headlamps
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925720021
右置车组合前照灯总成(左
Left-combination headlamps
1
2
WG9925720022
右置车组合前照灯总成(右
Right-combination headlam
1
3
WG9925720012
侧转向灯(左)
Sideturnsignal(left)
1
4
WG9925720013
侧转向灯(右)
Sideturnsignal(right)
1
5
AZ9925720001
前大灯左支架
Headlightbracket(left)
1
6
AZ9925720002
前大灯右支架(与左件对称
Headlightbracket(right)
1
7
Q150B0825
六角头螺栓
Screw
10
8
Q340B08
1型六角螺母
Nut
10
9
Q40308
弹簧垫圈
Springwasher
10
10
Q40108
平垫圈
Washer
10
11
Q2714819
十字槽盘头自攻螺钉
Screw
2
12
Q150B1025
六角头螺栓
Screw
8
13
Q40210
大垫圈
Washer
8
14
Q40310
弹簧垫圈
Springwasher
8
15
Q340B10
六角螺母
Nut
8
16
Q340B06
I型六角螺母
Nut
4
17
Q40306
弹簧垫圈
Springwasher
4
18
Q40106
平垫圈
Washer
4
7.17 工作灯/Working Lamp
7.17 工作灯/Working Lamp
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9719720020
工作灯
Working lamp
1
2
Q150B0616
六角头螺栓
Screw
2
3
Q41206
外锯齿锁紧垫圈
Washer
2
4
Q340B06
I型六角螺母
Nut
2

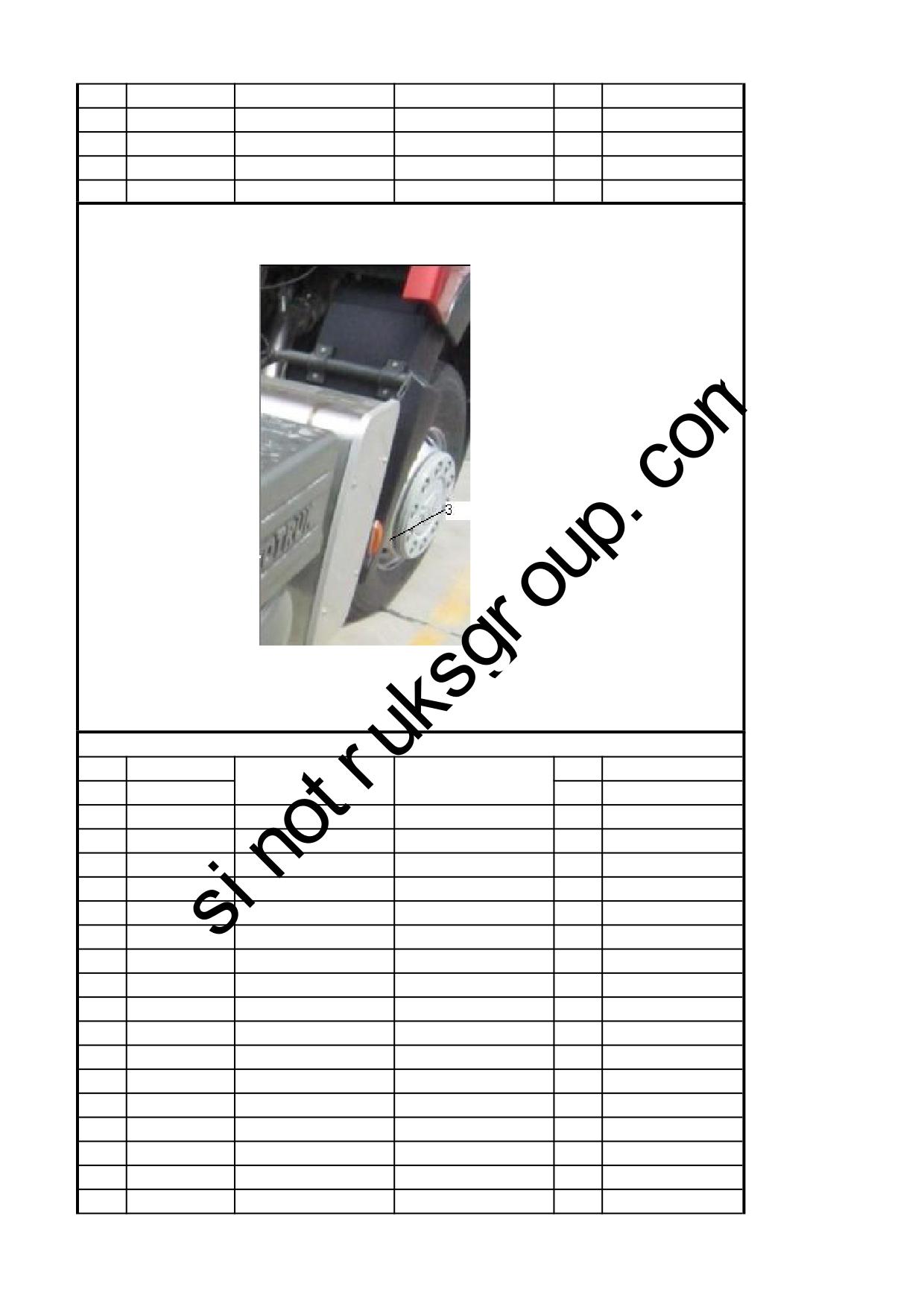

7.18 牵引车侧标志灯(竖装)/Side marker lamps
7.18 牵引车侧标志灯(竖装)/Side marker lamps
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925720014
左前侧标志灯支架
Mark lamp bracket
1
2
AZ9925720015
右前侧标志灯支架
Mark lamp bracket
1
3
WG9925720014
侧标志灯
Side marker lamps
4
4
Q340B06
I型六角螺母
Nut
8
5
Q40106
平垫圈
Washer
8
6
Q40306
弹簧垫圈
Spring washer
8

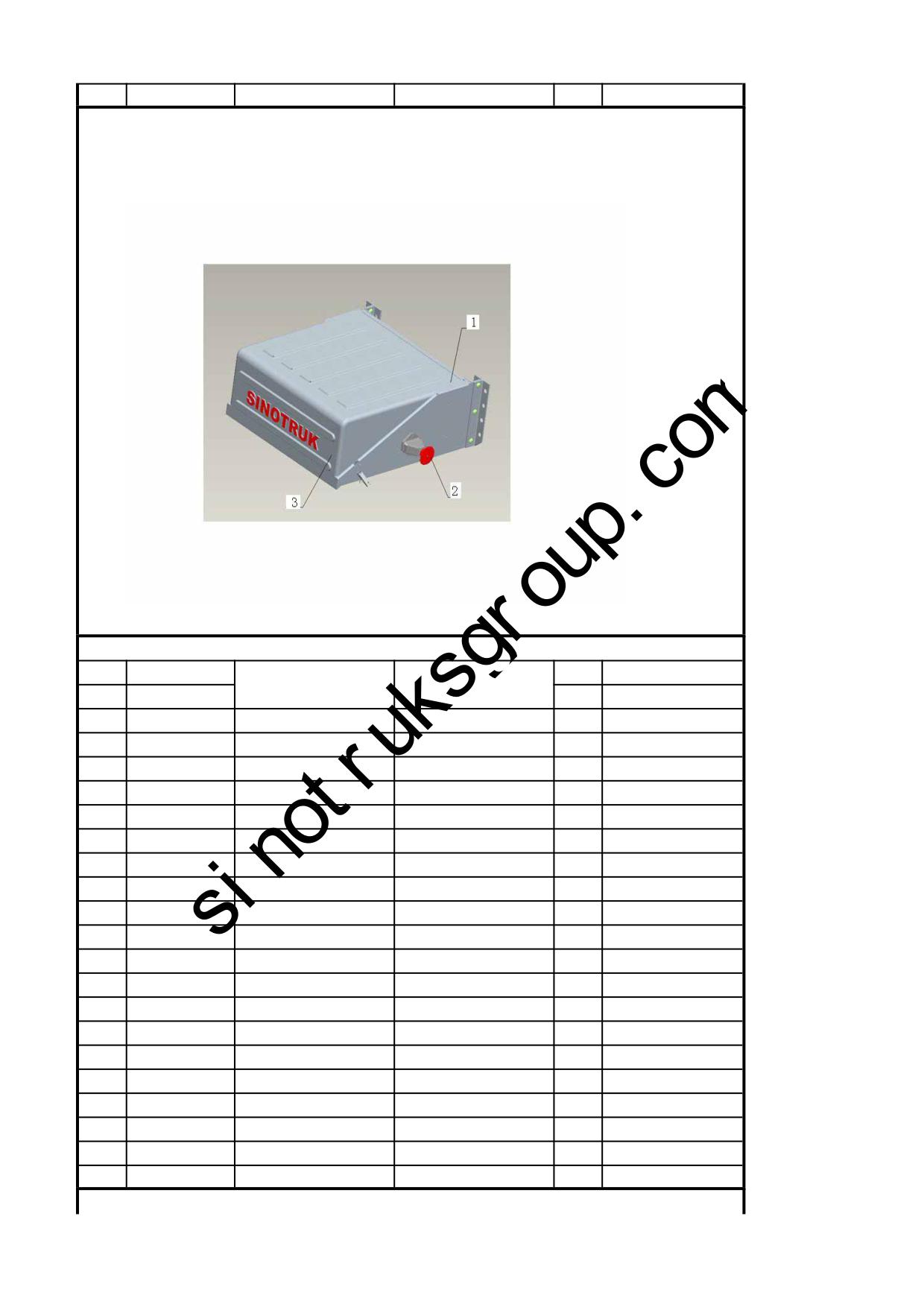

7.19 新型电瓶箱（TGA车架 右 1422 三储气筒275）/Battery Box
7.19 新型电瓶箱（TGA车架 右 1422 三储气筒275）/Battery Box
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925761120
新型电瓶箱总成（TGA车架
Battery Box
1
2
WG9100760100
电源总开关
Mainswitch
1
3
AZ9100760102
电瓶箱盖
Batteryboxcover
1
4
ZQ151B1445TF6
六角头螺栓M14*1.5
Bolt
3
5
Q150B0620
六角头螺栓
Screw
2
6
ZQ341B14T13F3
1型六角螺母M14*1.5
Nut
3
7
WG9725930401
垫块
Block
2
8
AZ9725550001
大垫圈
Washer
2
9
AZ9725930402
垫板
Plate
2
10
ZQ151B1495TF6
六角头螺栓M14*1.5
Bolt
4
11
Q340B06
I型六角螺母
Nut
2
12
ZQ341B14T13F3
1型六角螺母M14*1.5
Nut
4
13
AZ9725550001
大垫圈
Washer
1
14
WG9100760104
压板
Plate
2
15
Q340B08
1型六角螺母
Nut
6
16
Q40208
大垫圈
Washer
6
17
Q40308
弹簧垫圈
Springwasher
6
18
AZ9100760108
下橡胶垫板
Rubbercushion
1
19
1682110021
橡胶缓冲块
Rubbercushion
6
20
199100760099
密封垫
Sealinggasket
1
7.19 新型电瓶箱（TGA车架 右 1422 三储气筒275）/Battery Box
7.19 新型电瓶箱（TGA车架 右 1422 三储气筒275）/Battery Box
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
ZQ1840835TF6
六角法兰面螺栓M8
Bolt
2
22
Q40106
平垫圈
Washer
2
23
Q40306
弹簧垫圈
Springwasher
2
24
ZQ32008T13F6
六角法兰面螺母M8
Nut
2
25
AZ9925760004
电器连接板
Plate
1
26
Q150B0814
六角头螺栓
Screw
4
27
Q33208
2型全金属六角锁紧螺母
Nut
4
28
WG9725580006
100A保险装置
100Afuse
1
29
Q150B0620
六角头螺栓
Screw
2

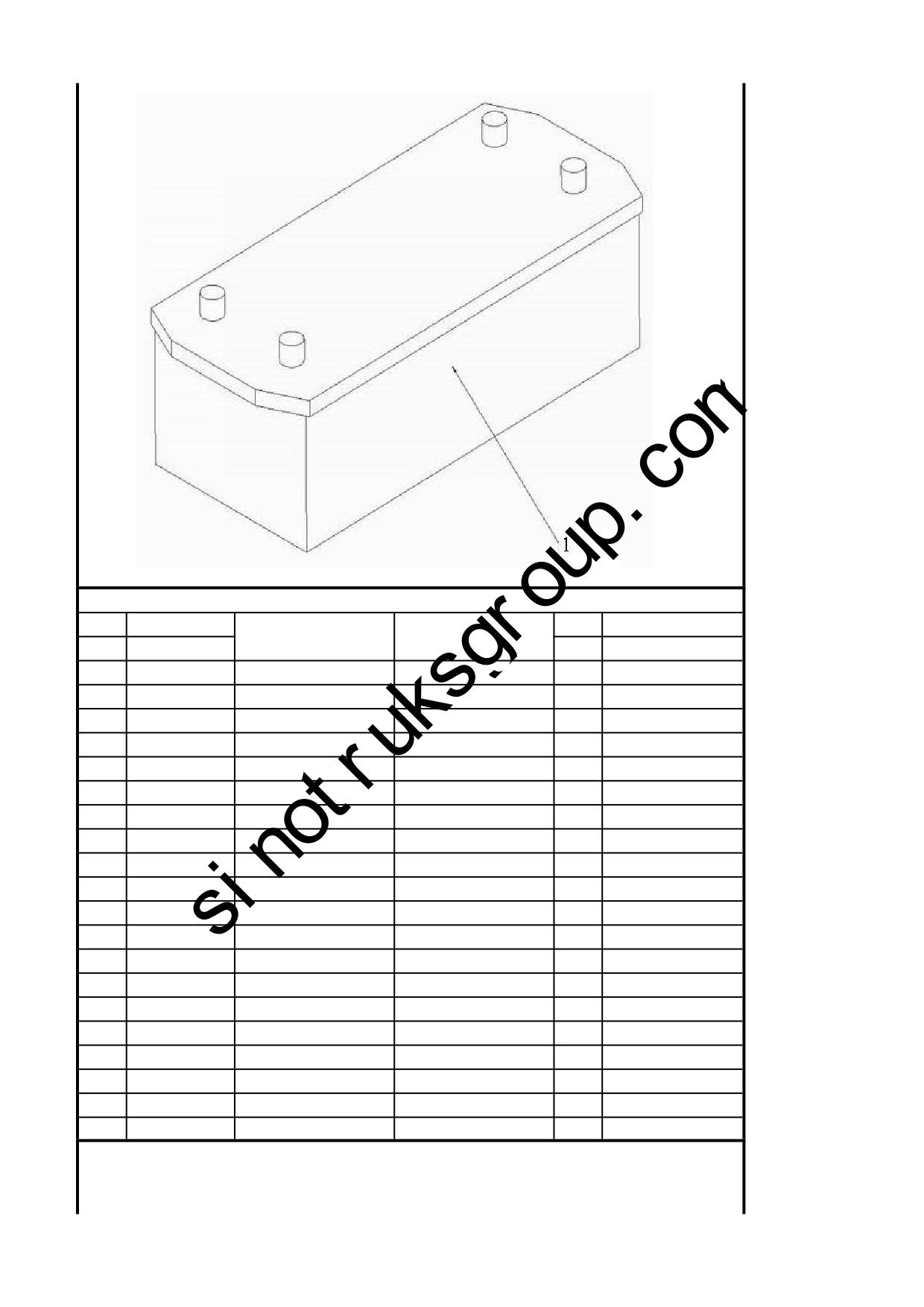

7.20 蓄电池（165安-时）/165 AH Battery
7.20 蓄电池（165安-时）/165 AH Battery
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9100760065
165安-时标准蓄电池
165AH Battery
2

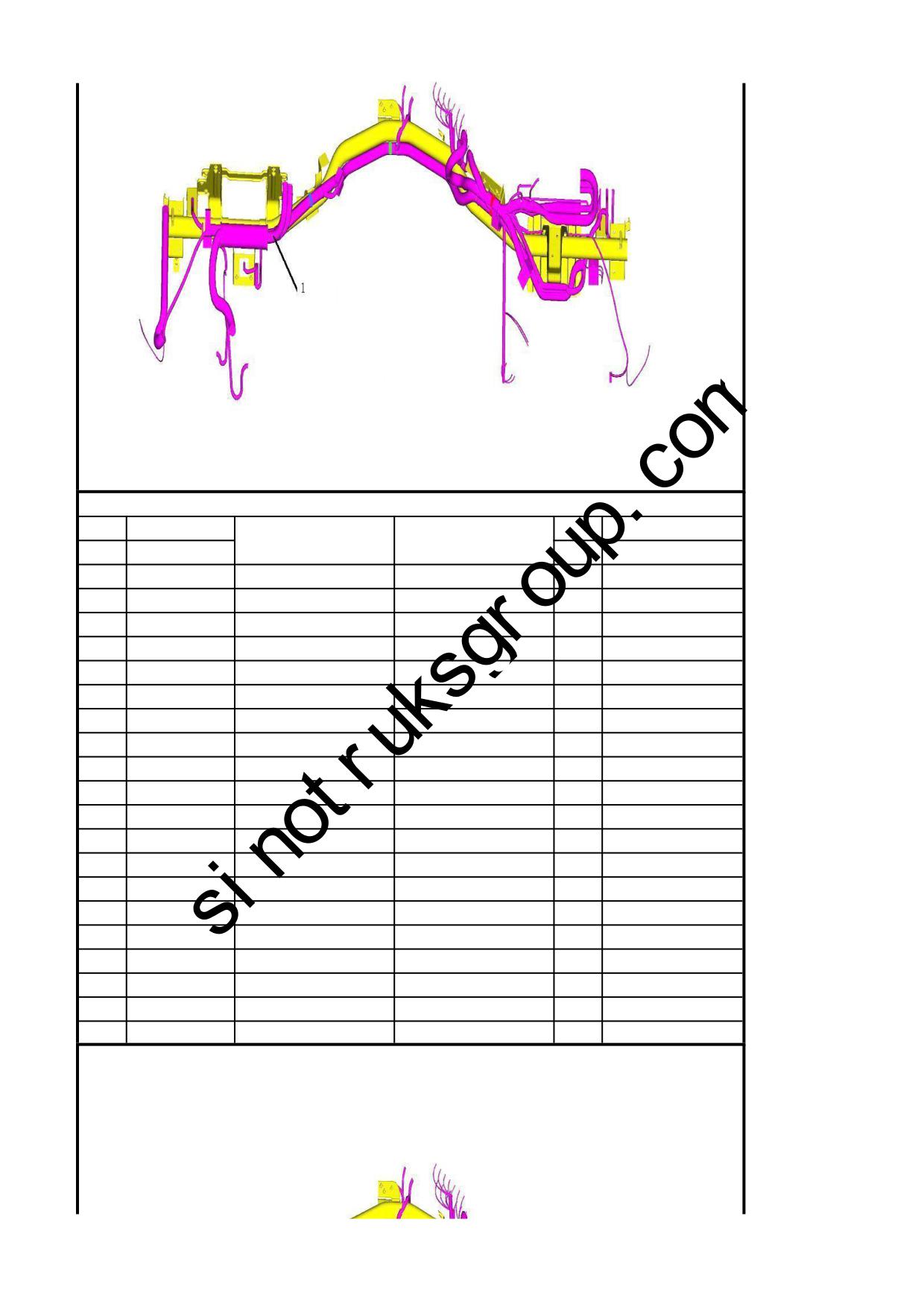

7.21 右置T7H驾驶室电线束/Cab wiring harness
7.21 右置T7H驾驶室电线束/Cab wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925774107
右置T7H驾驶室电线束
Cab wiring harness
1
2
WG1642110018
保护条
Strip
2
3
WG9925770550
过线堵塞
Plug
3
4
WG9928770010
保护条（48cm）
Protection grid
1
5
WG9925771003
左过线保护盒体
Protective box housing
1
6
Q2140620
十字槽盘头螺钉
Screw
6
7
Q40006
小垫圈
Washer
6
8
Q40306
弹簧垫圈
Spring washer
6
9
WG9925771007
驾驶室线束保护盖
Cover
1
10
Q2140412
十字槽盘头螺钉
Screw
2
11
WG9925771006
右过线保护盒体
Protective box housing
1
12
Q2140620
十字槽盘头螺钉
Screw
6
13
Q40006
小垫圈
Washer
6
14
Q40306
弹簧垫圈
Spring washer
6
15
WG9925771002
左过线保护盒盖
Cover
1
16
Q2140412
十字槽盘头螺钉
Screw
2
17
WG9925771005
右过线保护盒盖
Cover
1
18
Q2140412
十字槽盘头螺钉
Screw
2
19
AZ9925770008
左前围线束（右置车）
Wirning harness
1
20
AZ9925774003
T7H右前围线束（右置车）
Wirning harness
1
7.21 右置T7H驾驶室电线束/Cab wiring harness
7.21 右置T7H驾驶室电线束/Cab wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG9100770392
分线盒体
Distributing box
1
22
179100770391
配电盒
Distributing box
1
23
Q2762995F31
开槽半沉头自攻螺钉
Screw
3
24
WG9100770394
分线盒盖
Distributing box cover
1
25
179100770395
电线护套
Protect sleeve
3
26
179100770395
电线护套
Protect sleeve
1
27
190003120032
园形密封条
Sealing strip
570mm
28
Q2713525F31
十字槽盘头自攻螺钉
Screw
4
29
Q40106
平垫圈
Washer
2
30
Q2762995
开槽半沉头自攻螺钉
Screw
3
31
Q150B0630Q
六角头螺栓
Screw
2
32
Q40206
大垫圈
Washer
2
33
Q40306
弹簧垫圈
Spring washer
2
34
Q340B06
I型六角螺母
Nut
2
35
WG9003171356
塑料紧固带A5*280
Fastener
15
36
190003171392
塑料紧固带
Fastener
15
37
190003179044
穿线护套
Protect pipe
120mm
38
190003179046
穿线护套
Protect pipe
150mm
39
190003179045
穿线护套
Protect pipe
150mm
40
190003179045
穿线护套
Protect pipe
150mm
7.21 右置T7H驾驶室电线束/Cab wiring harness
7.21 右置T7H驾驶室电线束/Cab wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
AZ9925770280
线束固定支架
Bracket
1
42
Q150B0810
六角头螺栓
Screw
4
43
Q40008
小垫圈
Washer
4
44
Q40308
弹簧垫圈
Spring washer
4

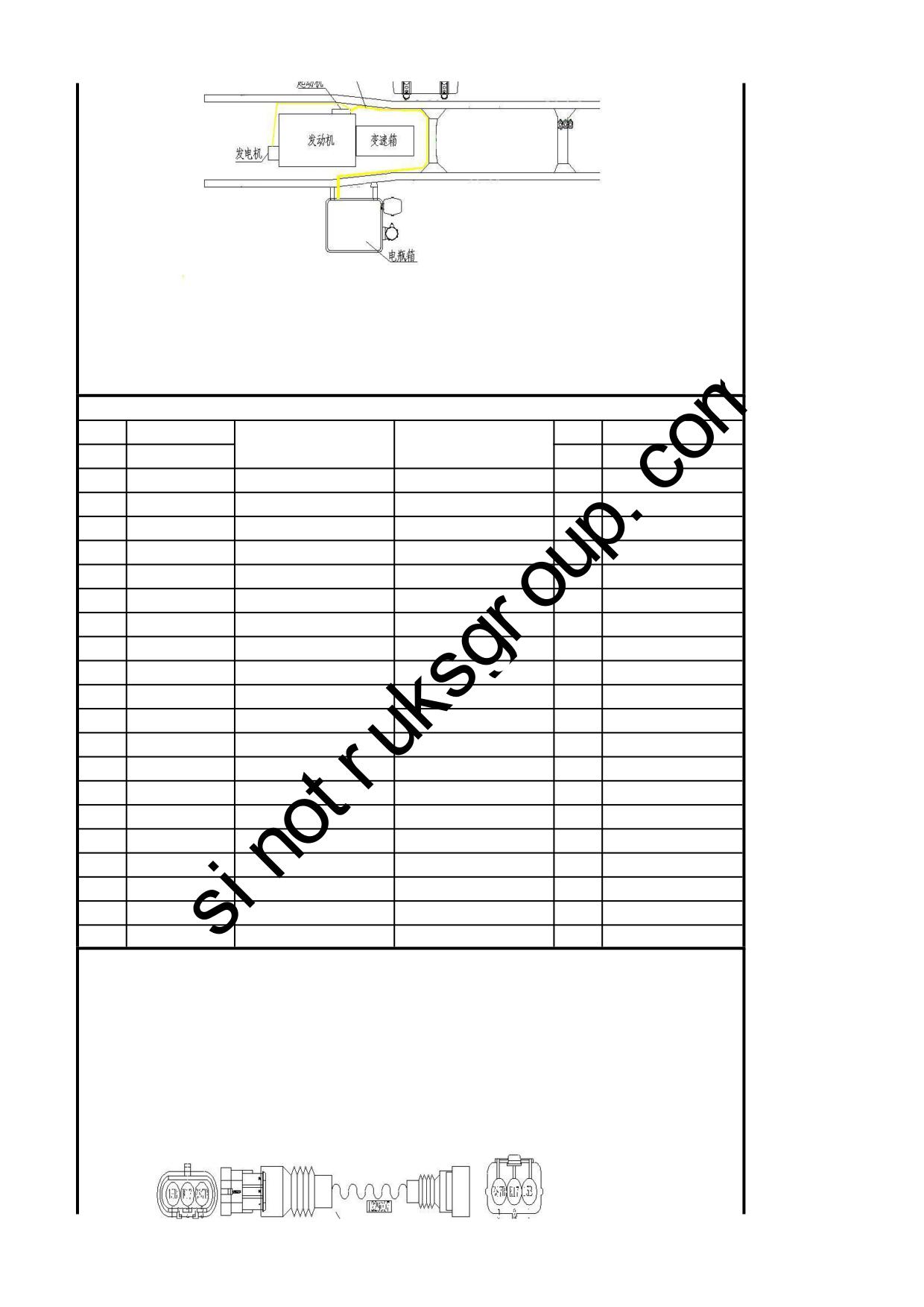

7.22 起动机电线(右置/1750)/ Starter wiring harness
7.22 起动机电线(右置/1750)/ Starter wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925774120
起动机电线束(右置/17
Starter wiring harness
1
2
190003171393
塑料紧固带B8*200
Fastener
5
3
190003179044
穿线护套
Protect pipe
120mm
4
190003179046
穿线护套
Protect pipe
150mm
5
WG9725580025
25A保险装置
Fuse
2
7.23 T7H预热电线/Preheating wire
7.23 T7H预热电线/Preheating wire
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925777201
T7H预热电线（右置电瓶/
Preheating wire
1

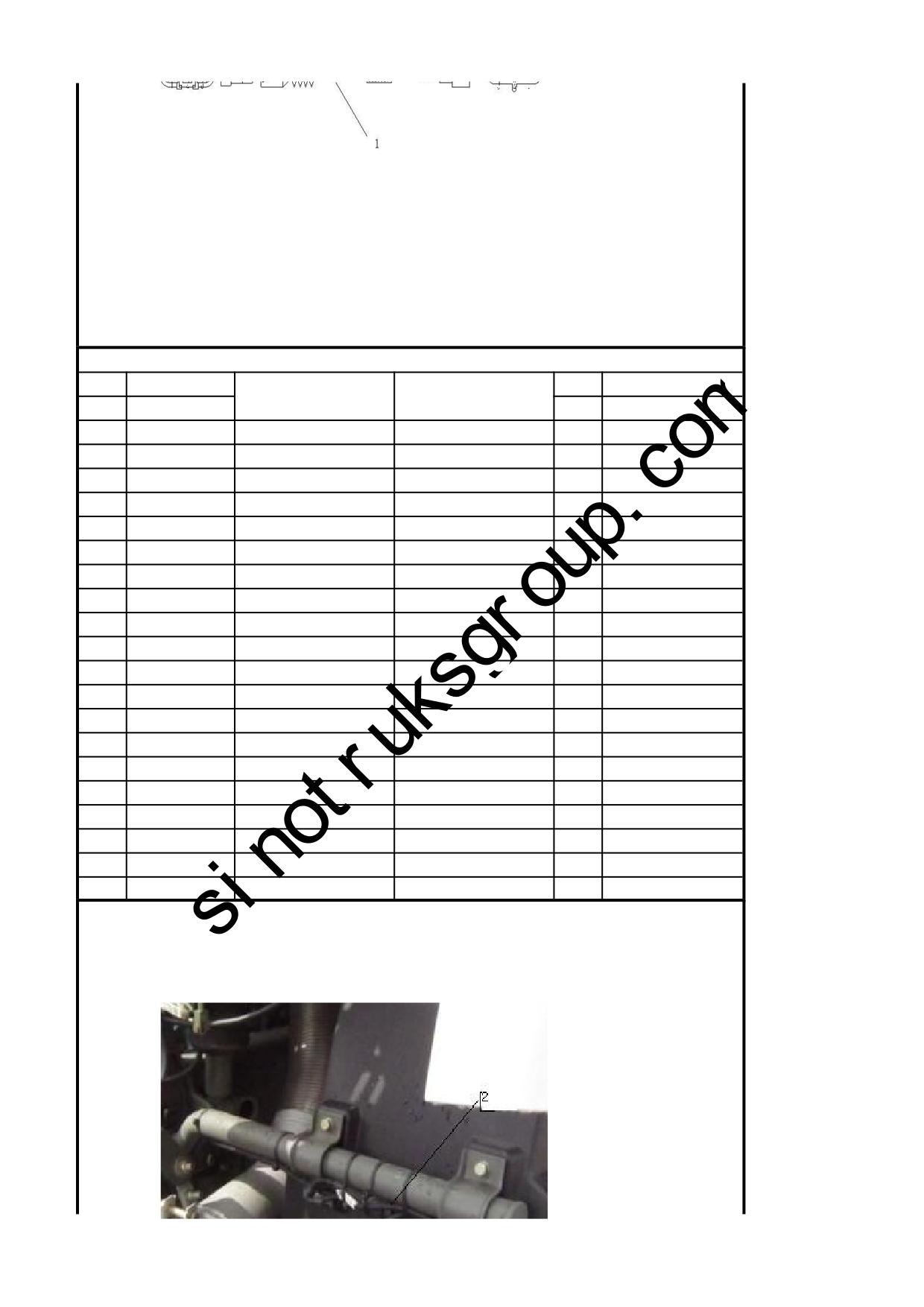

7.24 驾驶室翻转电线/Cab flip electrical wiring harness
7.24 驾驶室翻转电线/Cab flip electrical wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9928770050
驾驶室翻转控制线（T7）
Cab flip control wiring harn
1
2
AZ9928770054
驾驶室翻转电线束（T7/右
Cab flip electrical wiring ha
1
3
WG9003171393
塑料紧固带B8*200
Cable binder
5
7.25 油水分离附加电线(700)/Oil-water separation wirning harness
7.25 油水分离附加电线(700)/Oil-water separation wirning harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
712W25455-6005
油水分离延长线(700)
Oil-water separation wirnin
1
7.26 右置车底盘电线/Chassis wiring harness
7.26 右置车底盘电线/Chassis wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925774429
右置底盘电线束(S32/6X4
Chassis wiring harness
1
2
WG9925770268
右侧线缆固定支架总成(T
Wireness bracket
1
3
ZQ1841020TF6
六角法兰面螺栓M10
Bolt
3
4
ZQ32010T13F6
六角法兰面螺母M10
Nut
3
5
WG9925360819
角形支架(五孔)
Bracket
3
6
ZQ150B1018TF6
六角头螺栓M10
Bolt
3
7
ZQ1841020TF6
六角法兰面螺栓M10
Bolt
3
8
WG9925360818
角形支架(三孔)
Bracket
6
9
ZQ1841020TF6
六角法兰面螺栓M10
Bolt
6
10
ZQ32010T13F6
六角法兰面螺母M10
Nut
6
11
WG9925773050
线束固定卡箍
Clip
20
12
WG9925773051
塑料紧固带
Fastener
20
13
WG9925773052
塑料紧固带端盖
Fastener cover
20
14
WG9100360134
隔环
Spacer ring
15

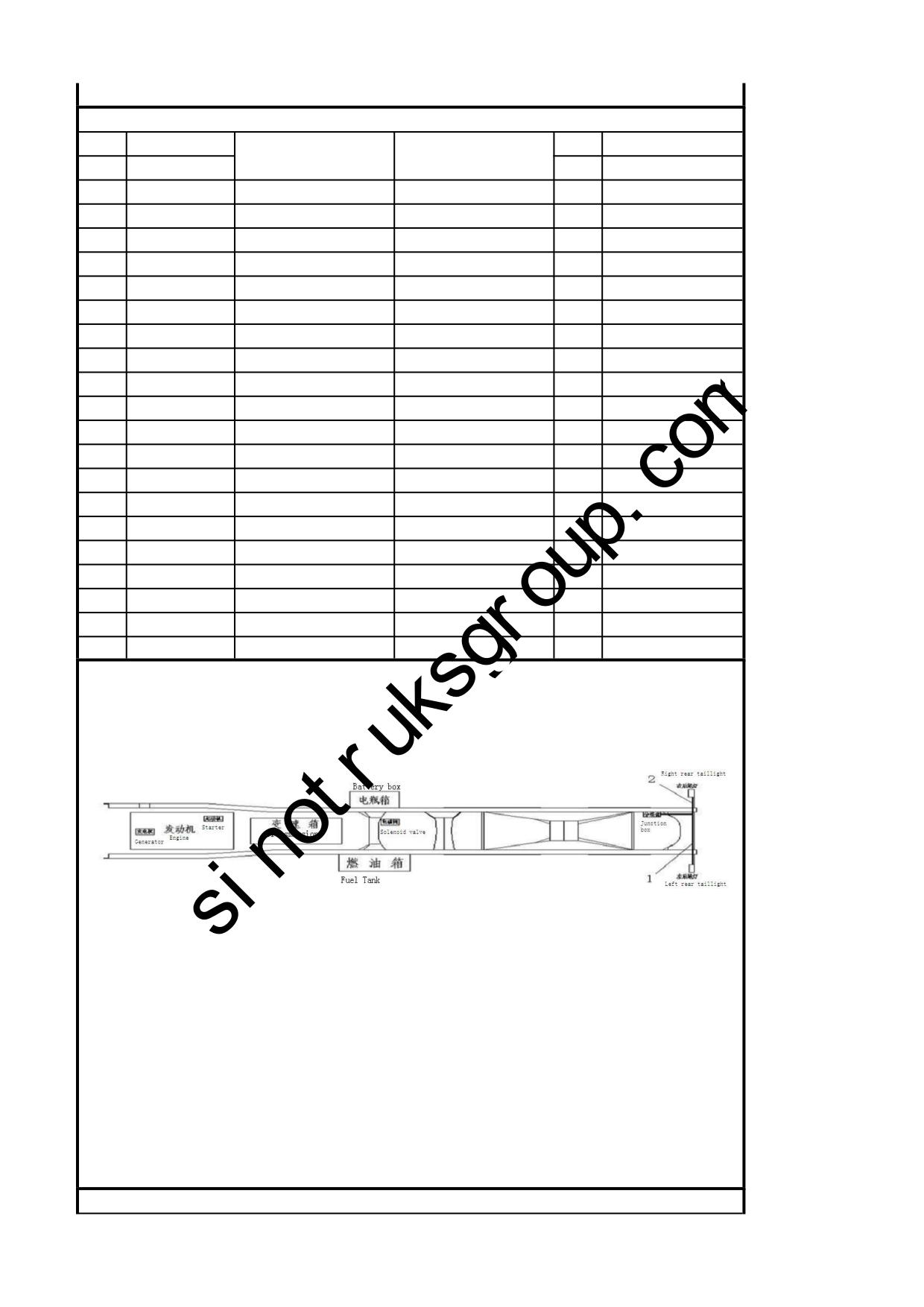

7.27 车架线束（720)/The frame wire harness
7.27 车架线束（720)/The frame wire harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
4
AZ9928775803
车架线束（720）
The frame wire harness
1

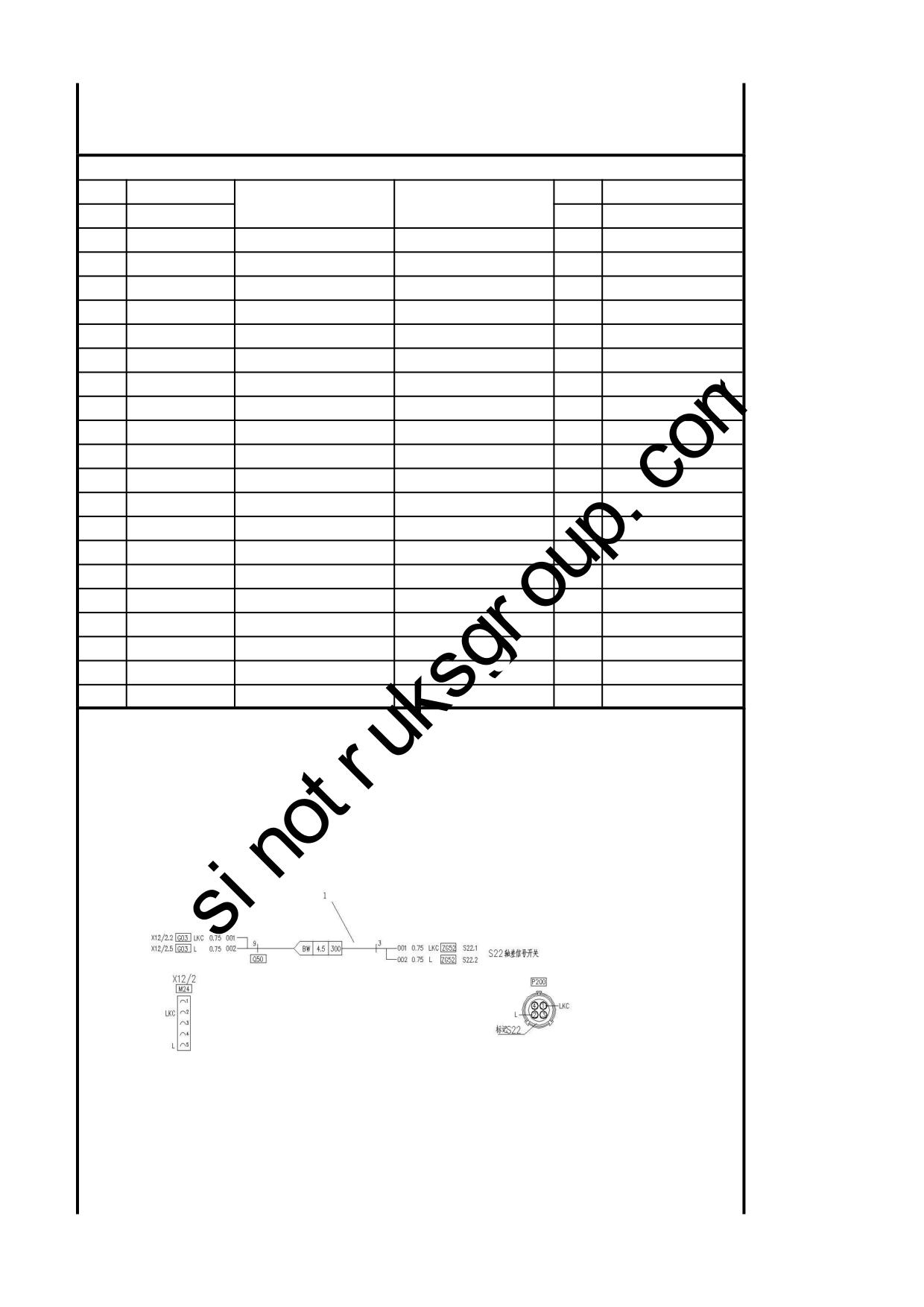

7.28 MAN桥轴间差速锁电线(300)/Differential lock wire
7.28 MAN桥轴间差速锁电线(300)/Differential lock wire
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9721770010
MAN桥轴间差速锁电线束(
Differential lock wire
1
2
WG9003171393
塑料紧固带B8*200
Fastener
10
7.29 尾灯电线/Rear Lamp Wireness
7.29 尾灯电线/Rear Lamp Wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9716770064
左组合后灯电线束
Rear lamp wireness - left
1
2
AZ9716770065
右组合后灯电线束
Rear lamp wireness - right
1
3
190003171393
塑料紧固带
Fastener
6
4
190003179045
穿线护套
Protect pipe
125mm
5
190003179045
穿线护套
Protect pipe
125mm
7.30 ABS驾驶室电线束（只带ABS）/Cab wireness
7.30 ABS驾驶室电线束（只带ABS）/Cab wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9918776001
ABS驾驶室线束(只带ABS)
Cab wireness
1
7
WG1642930009
卡簧螺母
Retainer nut
1
8
Q2714816F31
十字槽盘头自攻螺钉
Screw
2
7.31 ABS底盘线（6×4/3200/TGA车架）
7.31 ABS底盘线（6×4/3200/TGA车架）
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9918776034
ABS底盘线束（6×4/3200/TGA车架）
ABS Chassis wireness
1
2
190003179045
穿线护套
Protect pipe
150mm
3
190003171697
塑料紧箍带
Fastener
8
7.32 挂车ABS插座及线束/Trailer ABS socket and wiring harness
7.32 挂车ABS插座及线束/Trailer ABS socket and wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9718770056
挂车ABS电源线束总成（4
Trailer ABS wiring harness
1
2
WG9718770053
插座
Socket
1
3
Q150B0825
六角头螺栓
Screw
2
4
Q340B08
1型六角螺母
Nut
2
5
Q40308
弹簧垫圈
Spring washer
2

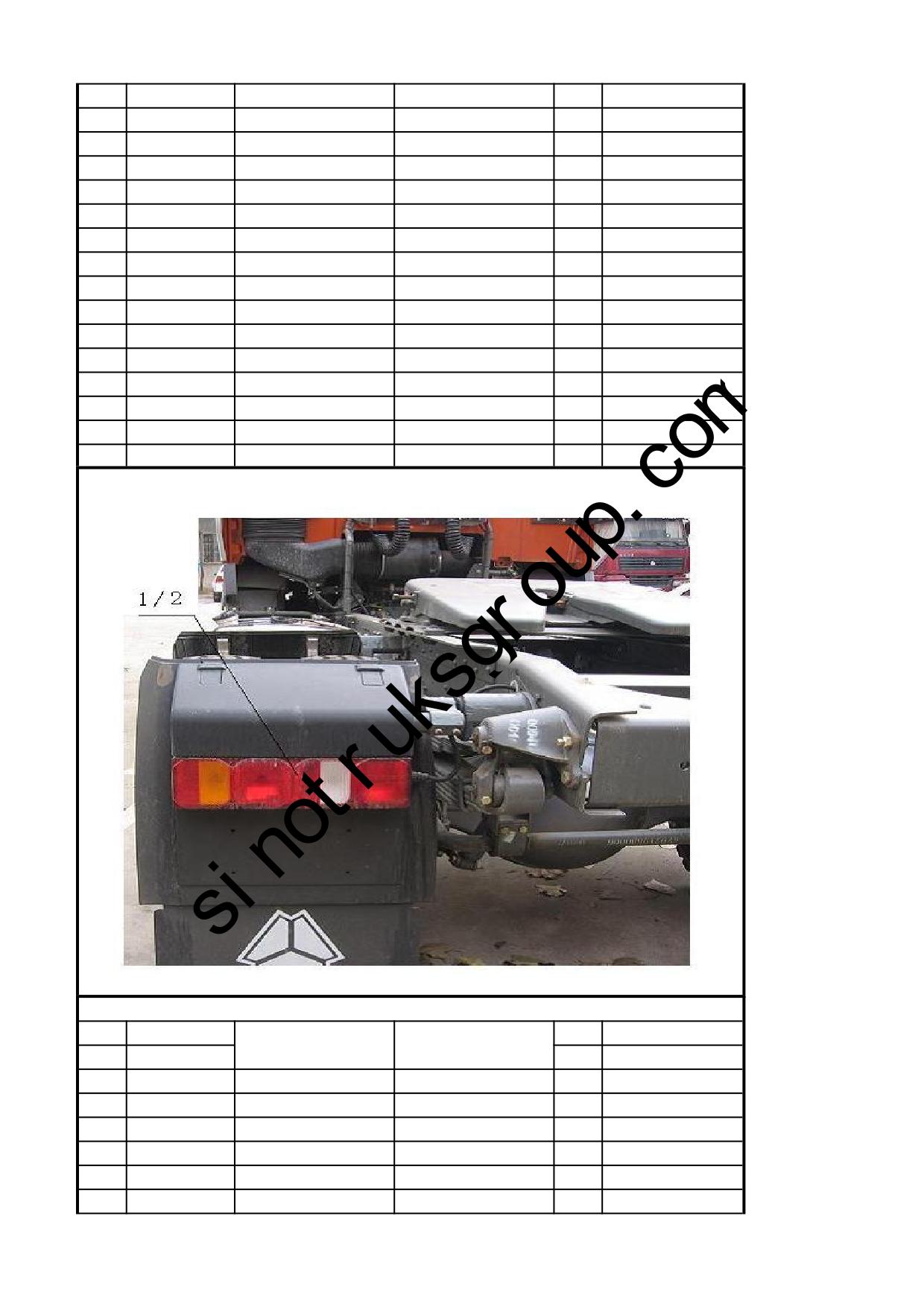

7.33 带侧标志灯的组合后灯/Combined light
7.33 带侧标志灯的组合后灯/Combined light
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925810001
带侧标志灯7功能组合后灯
Combined light(left)
1
2
WG9925810002
带侧标志灯7功能组合后灯
Combined light(right)
1
3
Q40008
小垫圈
Small washer
4
4
Q33208
2型全金属六角锁紧螺母
Nut
4

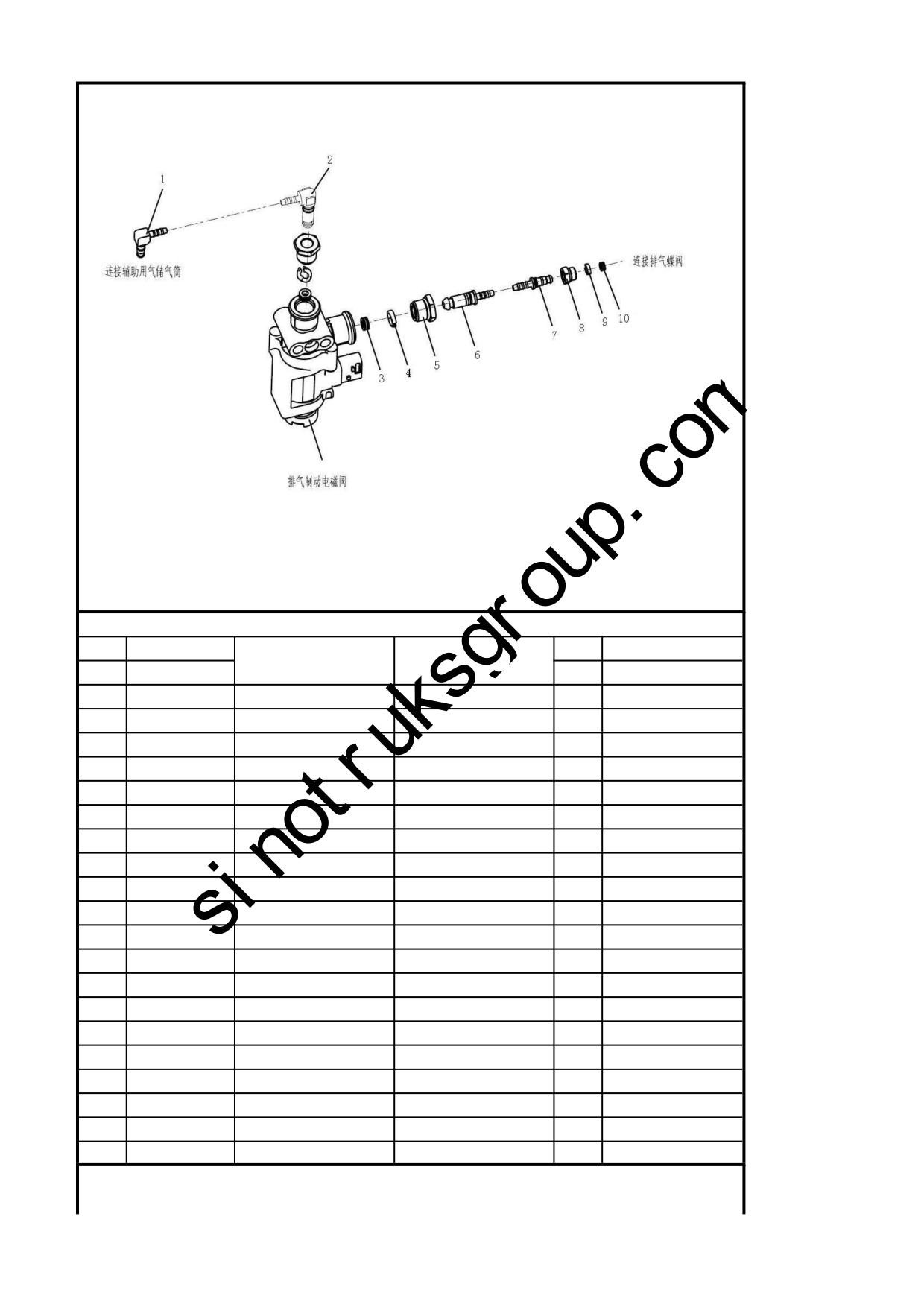

8.01 发动机排气制动及操纵装置/Engine Exhaust Brake And Control Device
8.01 发动机排气制动及操纵装置/Engine Exhaust Brake And Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361207
直角接头体NG6/NW4
Nozzle
1
2
WG9000361209
直角接头体NG8/NW4
Nozzle
2
3
WG9000361004
弹性元件NG8
Gasket
2
4
WG9000361005
卡簧NG8
Clip
2
5
WG9000361006
螺母座NG8
Nut
2
6
WG9000361109
直通接头体NG8/NW4
Nozzle
1
7
WG9000361107
直通接头体NG6/NW4
Nozzle
1
8
WG9000361003
螺母座NG6
Nut
1
9
WG9000361002
卡簧NG6
Clip
1
10
WG9000361001
弹性元件NG6
Gasket
1

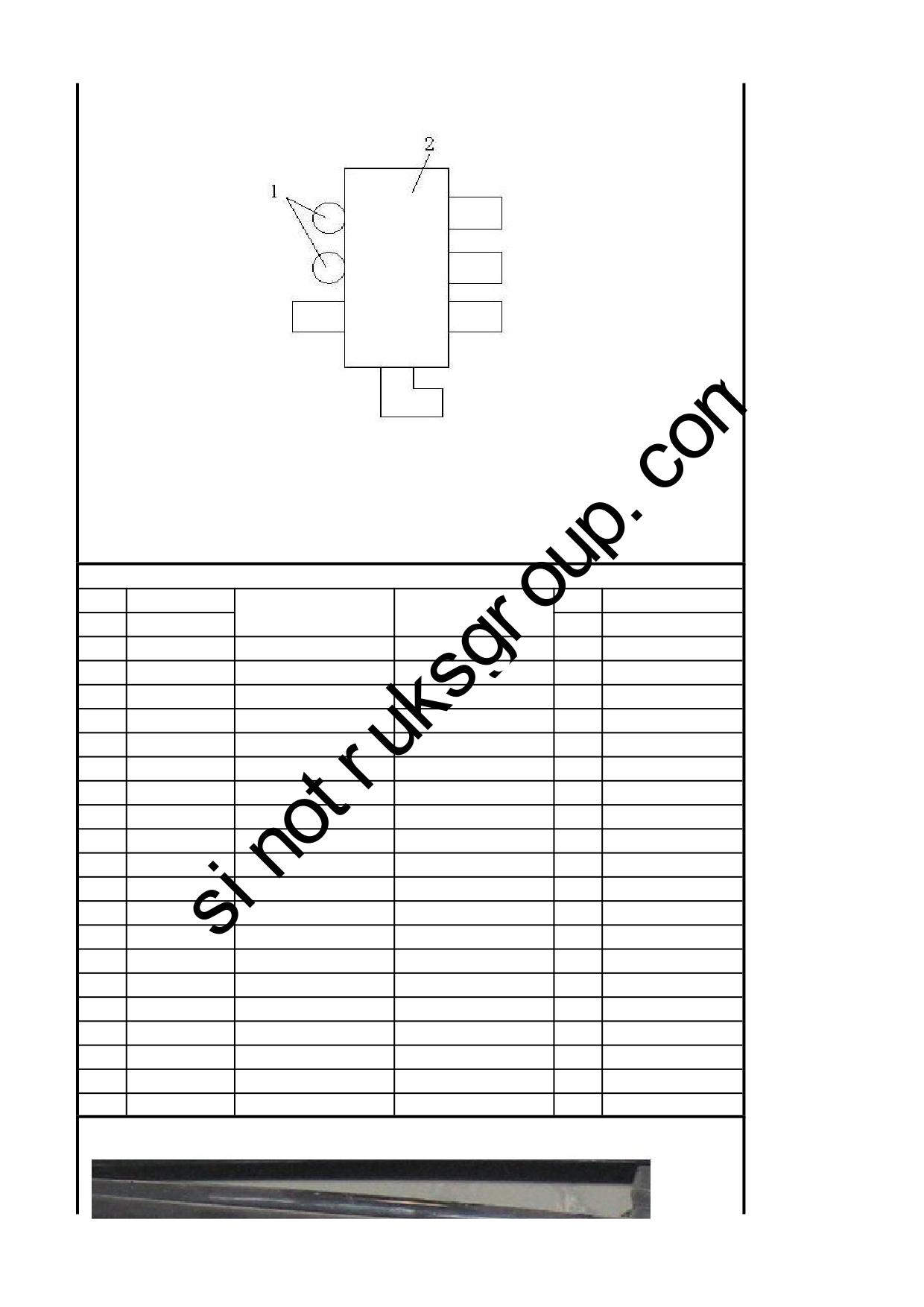

8.02 辅助用气分配模块/Air distributor block
8.02 辅助用气分配模块/Air distributor block
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361011
堵塞NG8-M16×1.5
Plug NG8-M16×1.5
2
2
WG9000361404
辅助用气模块NG12/6-NG8
Air distributor block NG12/
1
3
WG9000361004
弹性元件NG8
Connector NG8
4
4
WG9000361005
卡簧NG8
Snap spring NG8
4
5
WG9000361006
螺母座NG8
Nut seat NG8
4

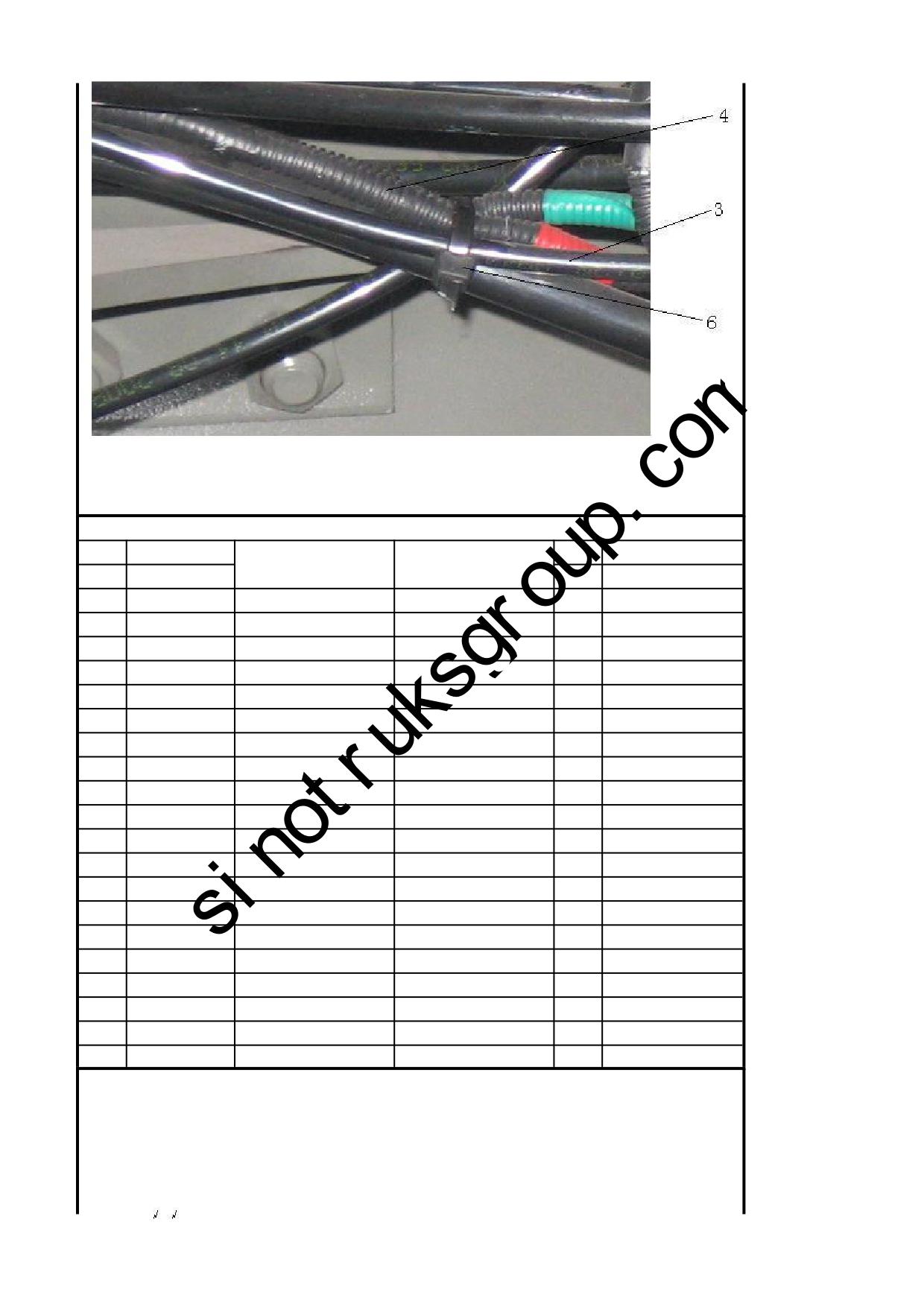

8.03 驾驶室气囊悬置供气装置/Air Supply Device for Cab Suspension
8.03 驾驶室气囊悬置供气装置/Air Supply Device for Cab Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361109
直通接头体NG8/NW4
Connector NG8/NW4
3
3
190003179782
聚酰胺管（Φ6*1）
Plastic pipe （Φ6*1）
10m
4
WG9718580008
波纹管（PPGM，NW6）
Bellows（PPGM，NW6）
2
6
190003171393
塑料紧固带B8*200
Fastener
6
8.04 双桥轴间差速锁气操纵装置/Interaxle Diff. Control System
8.04 双桥轴间差速锁气操纵装置/Interaxle Diff. Control System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361107
直通接头体NG6/NW4
Nozzle
2
2
WG9000361010
堵塞M10X1
Plug
1
3
WG9000361001
弹性元件NG6
Gasket
2
4
WG9000361002
卡簧NG6
Clip
2
5
WG9000361003
螺母座NG6
Nut
2
6
190003179782
聚酰胺管（Φ6*1）
Plastic tube
5

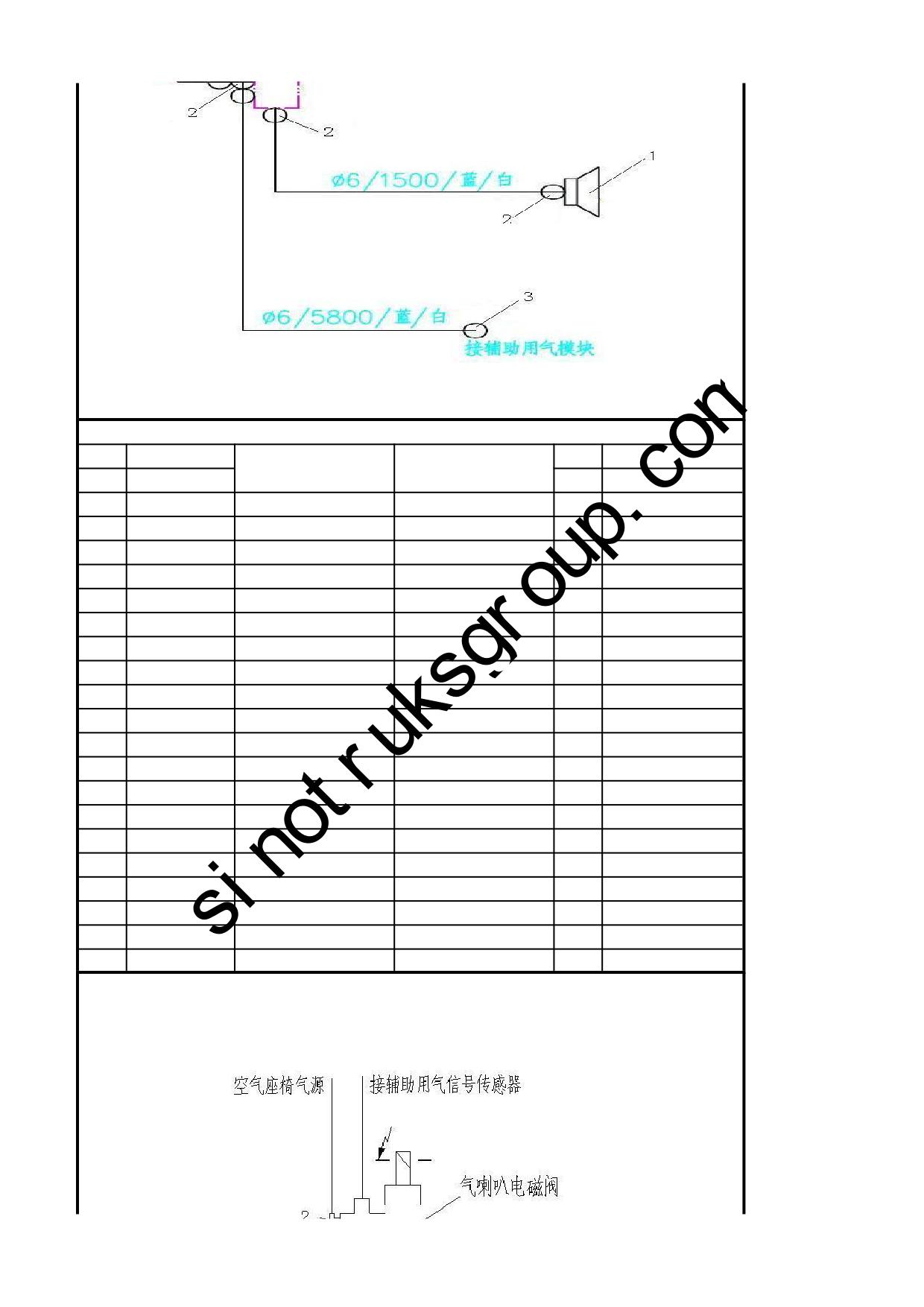

8.05 双音气喇叭操纵装置/Horn Air System
8.05 双音气喇叭操纵装置/Horn Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000270002
双音气喇叭无支架
Automotive-Air horn
1
2
WG9000361107
直通接头体NG6/NW4
Nozzle
3
3
WG9000361109
直通接头体NG8/NW4
Nozzle
1
4
Q150B0620
六角头螺栓
Bolt
2
5
Q40106
平垫圈
Washer
2
6
Q40306
弹簧垫圈
Spring washer
2
7
Q340B06
I型六角螺母
Nut
2
8
WG9000361001
弹性元件NG6
Gasket
2
9
WG9000361002
卡簧NG6
Clip
2
10
WG9000361003
螺母座NG6
Nut
2
11
WG9718710003
气喇叭电磁阀
Solenoid valve
1
12
Q150B0816
六角头螺栓
Bolt
1
13
Q40108
平垫圈
Washer
1
14
Q40308
弹簧垫圈
Spring washer
1
15
Q340B08
1型六角螺母
Nut
1
16
190003179782
聚酰胺管（Φ6*1）
Plastic tube
8
17
WG9925270004
双音气喇叭支架
Bracket
1
8.06 空气座椅气操纵装置/Seat Air System
8.06 空气座椅气操纵装置/Seat Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361405
十字四通接头体2-NG6/M1
Nozzle
1
2
WG9000361207
直角接头体NG6/NW4
Nozzle
1
3
190003179782
聚酰胺管（Φ6*1）
Plastic tube
2
4
WG9000361035
六角密封螺母M10X1
Nut
1
5
WG9000361036
O型圈9X2
O-ring
1

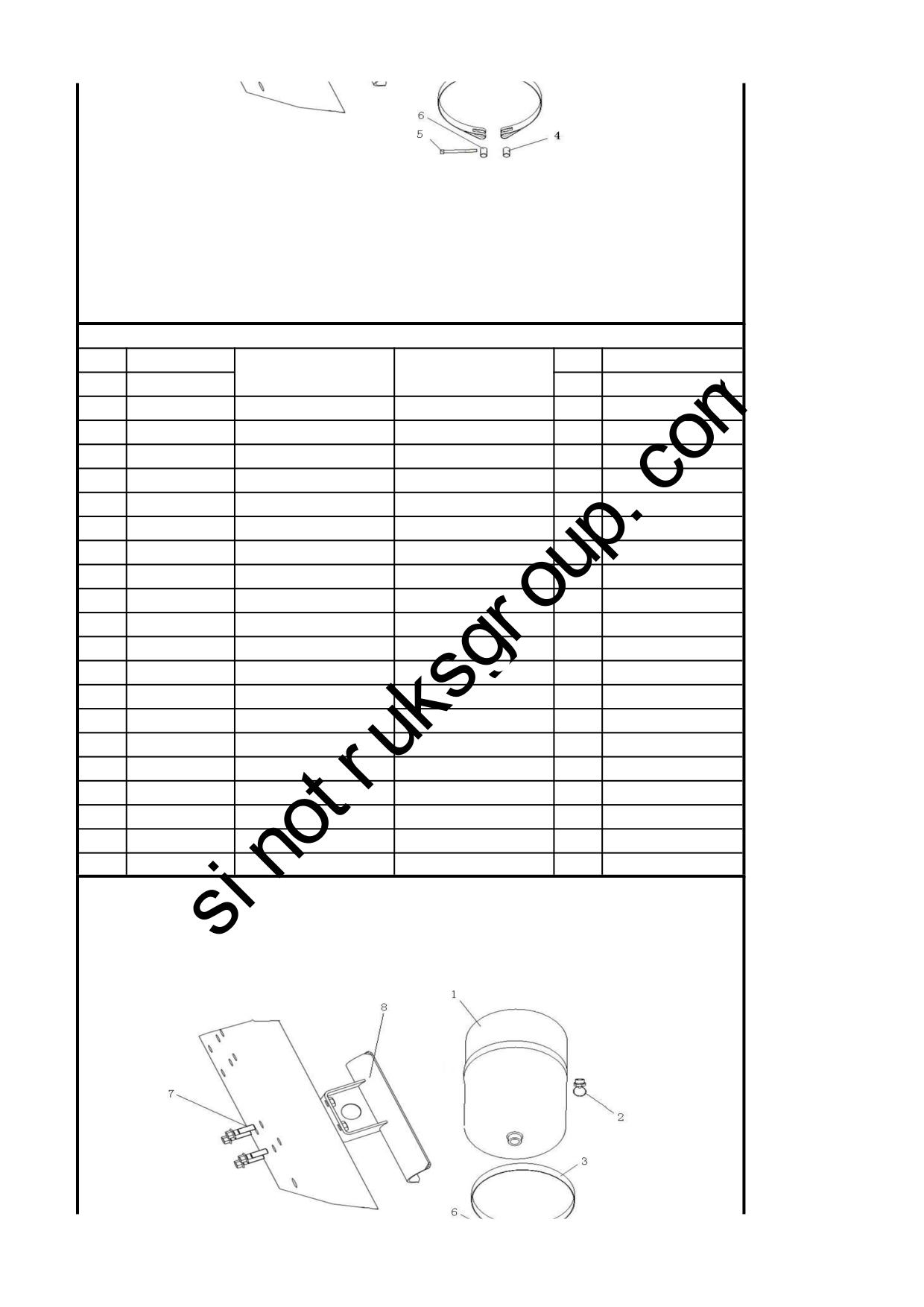

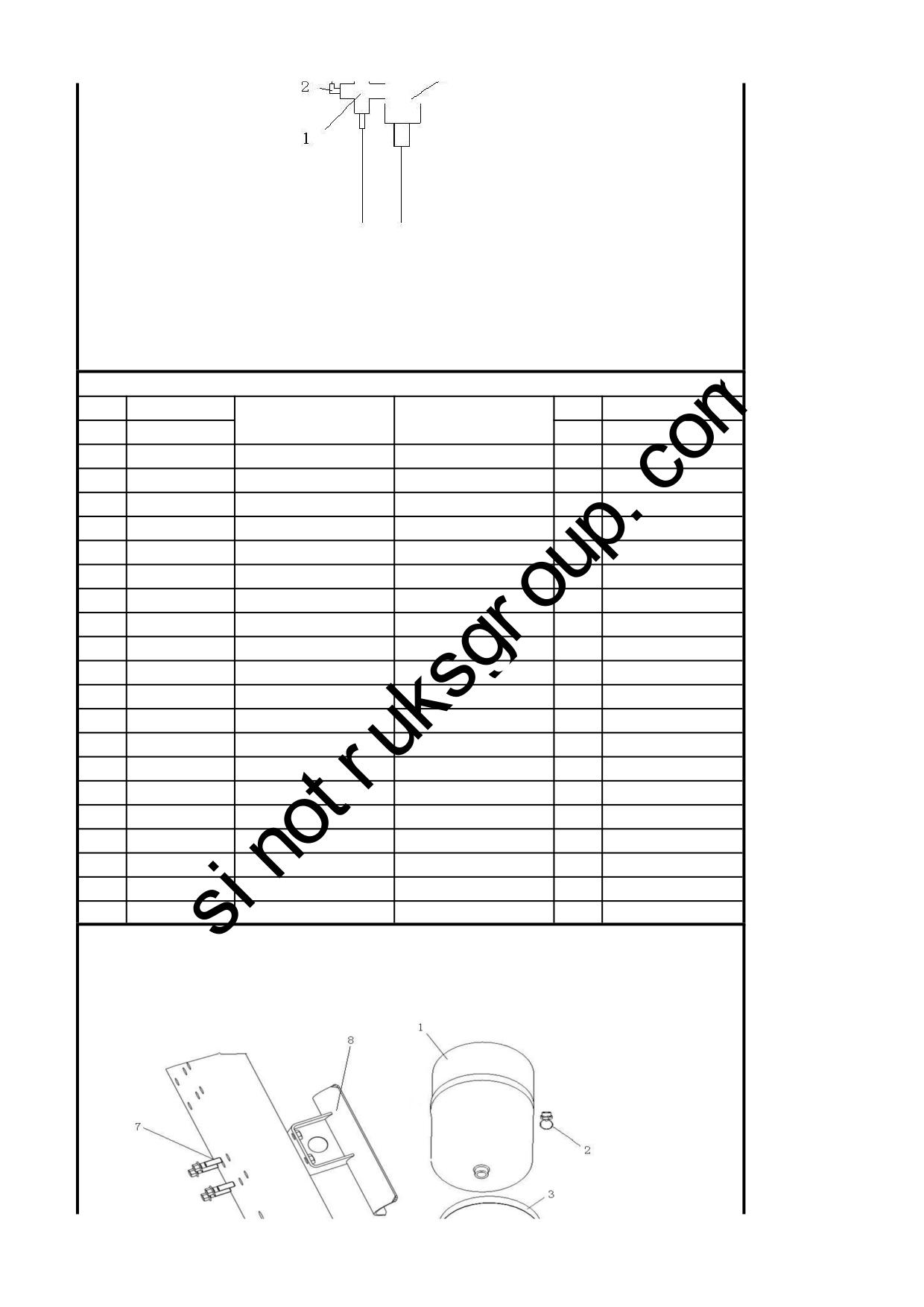

8.07 离合器助力及辅助用气储气筒装置/Air Supply Device
8.07 离合器助力及辅助用气储气筒装置/Air Supply Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360700
储气筒总成Φ246/20L
Airreservoir
1
2
WG9000361402
放水阀
Drainingvalve
1
3
WG9731360005
紧固带总成
Tension strap
2
4
WG700 550013
张紧销
Tensionbolt
2
5
Q218B0880
内六角圆柱头螺钉
Screw
2
6
WG09 190017
拉紧销
Tensionbolt
2
7
ZQ1841035
六角法兰面螺栓M10
Screw
4
8
WG9731360002
储气筒支架总成
Bracketass.
2
9
Q5003214
开口销
Pin
2
10
WG9000360519
溢流阀0.6MPa无回流
Overflowvalve
1
11
190003559385
隔壁直通接头体2-M22×1
Nozzle
1
12
WG9000361007
弹性元件NG12
Connector NG12
4
13
WG9000361008
卡簧NG12
Snap spring NG12
4
14
WG9000361009
螺母座NG12
Nut seat NG12
4
15
WG9000361015
六角薄螺母M22X1.5
Nut
1
16
WG9000361016
支撑垫圈M22X1.5
Ring
2
17
WG9000361017
O型圈20.3X2.4
O-ring
2
18
WG9000361015
六角薄螺母M22X1.5
Nut
1
19
WG9000361306
T型三通接头体NW9/NG12/
Nozzle
1
20
WG9000361204
直角接头体NG12/NW9
Nozzle
3
8.07 离合器助力及辅助用气储气筒装置/Air Supply Device
8.07 离合器助力及辅助用气储气筒装置/Air Supply Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG9000361201
直角接头体NG8/NW6
Nozzle
1
22
190003179785
聚酰胺管（Φ12*1.5）
Plastictube
4

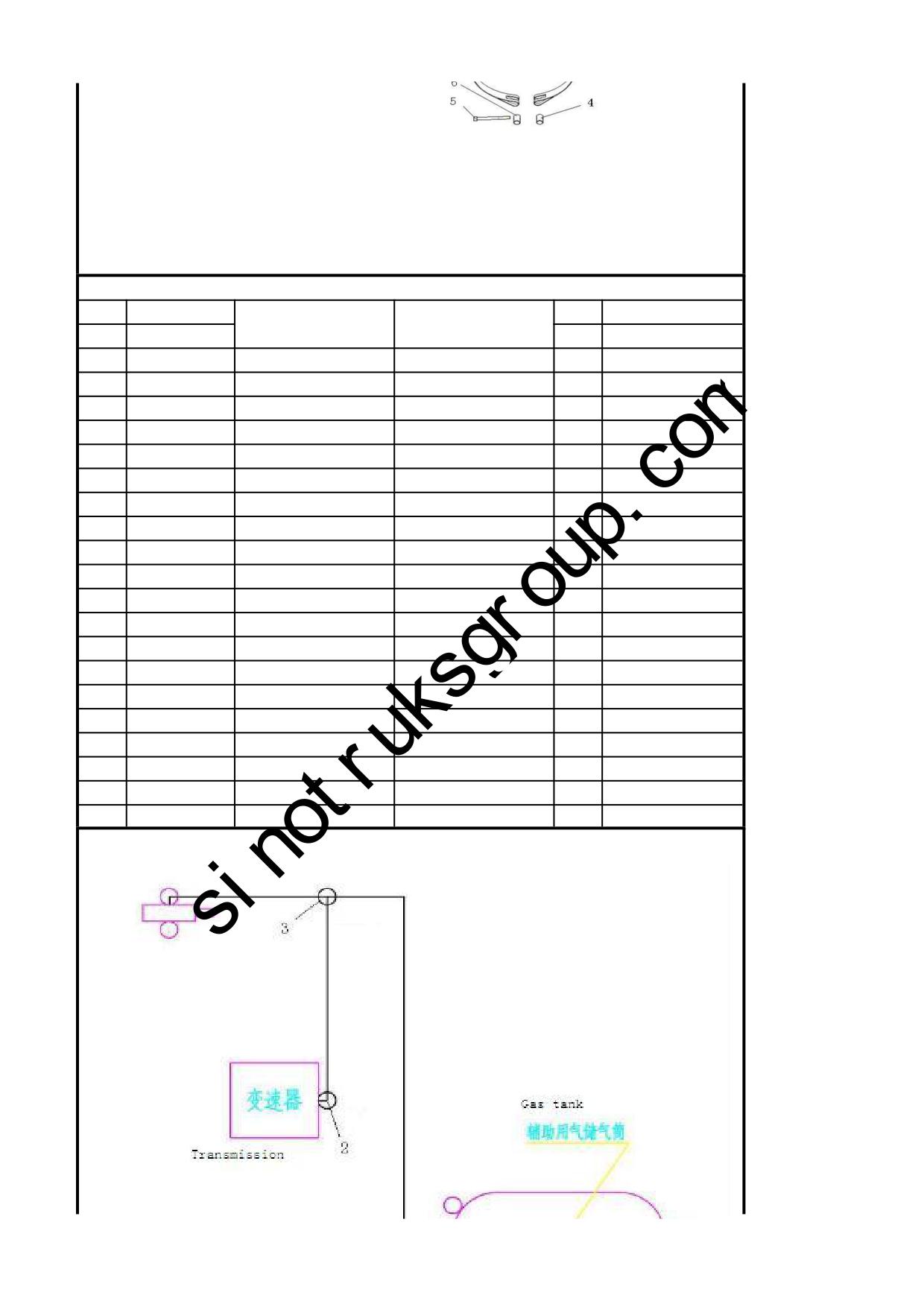

8.08 变速器气操纵装置/Gearbox Air System
8.08 变速器气操纵装置/Gearbox Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361202
直角接头体NG12/NW6
Angle connector NG12/NW
1
2
WG9000361201
直角接头体NG8/NW6
Angle connector NG8/NW6
1
3
WG9000361317
T型三通接头体3-NW6
"T"connector 3-NW6
1
4
WG9000361004
弹性元件NG8
Elastic body NG8
1
5
WG9000361005
卡簧NG8
Clip NG8
1
6
WG9000361006
螺母座NG8
Nut seat NG8
1
7
190003179781
聚酰胺管（Φ8*1）
Plastic pipe （Φ8*1）
4m
8.09 变速器换挡手柄气操纵装置/Shifting Handle Air System
8.09 变速器换挡手柄气操纵装置/Shifting Handle Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361316
T型三通接头体3-NW4
T-connector 3-NW4
1
2
190003179781
聚酰胺管（Φ8*1）
Plastic pipe （Φ8*1）
1m
8.10 组合踏板操纵机构/Combination Pedal Control Device
8.10 组合踏板操纵机构/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925360120
组合支架R
Bracket assembly
1
2
WG9925360125
芯轴总成R
Shaft assembly
1
3
Q1840616
六角法兰面螺栓
Screw
1
4
AZ9925710011
制动灯开关支架(右置车)
Bracket
1
5
WG9718710004
制动灯开关（感应式）
Switch
1
6
ZQ1840616
六角法兰面螺栓M6
Hexagon bolts with flange
2
7
ZQ32006
六角法兰面螺母M6
Hexagon nuts with flange
2
8
WG9719360060
自润滑衬套
Bushing
2
9
AZ9925230006
踏板橡胶罩
Rubber cover
1
10
WG9925360121
制动踏板总成R
Braking pedal assembly
1
11
AZ9925230104
传感器支架
Bracket
1
12
Q150B0616
六角头螺栓
Bolt
2
13
Q40106
平垫圈
Washer
2
14
Q40306
弹簧垫圈
Spring washer
2
15
Q340B06
I型六角螺母
Nut
2
16
Q173B0840
六角头螺栓
Bolt
1
17
WG9719360062
销轴
Pin
1
18
Q341B08
I型六角螺母-细牙
Nut
1
19
Q5002016
开口销
Pin
1
20
WG9925476018
过渡连接支架
Bracket
1
8.10 组合踏板操纵机构/Combination Pedal Control Device
8.10 组合踏板操纵机构/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
ZQ1840825
六角法兰面螺栓M8
Hexagon bolts with flange
2
22
WG9719360063
挺杆
Rod
1
23
WG9123360067
堵头（2819602003691）
Plug
1
24
ZQ1840845
六角法兰面螺栓M8
Hexagon bolts with flange
1
25
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
1
26
WG9000360530
制动总阀（带消音器）
Service brake valve
1
27
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
4
28
Q150B0616
六角头螺栓
Bolt
2
29
Q40306
弹簧垫圈
Spring washer
2
30
Q40106
平垫圈
Washer
2
31
AZ9925230115
弹簧支架
Bracket
1
32
Q340B06
I型六角螺母
Nut
1
33
Q40308
弹簧垫圈
Spring washer
2
34
AZ9925230114
回位弹簧
Spring
1
35
Q150B0830
六角头螺栓
Bolt
1
36
Q150B0840
六角头螺栓
Bolt
1
37
WG9123360067
堵头（2819602003691）
Plug
2
38
WG9719360060
自润滑衬套
Bushing
2
39
Q150B0614
六角头螺栓
Bolt
1
40
AZ9925230106
感应支架
Bracket
1
8.10 组合踏板操纵机构/Combination Pedal Control Device
8.10 组合踏板操纵机构/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
名称
Part Name
No.
Part No.
Qty
Remark
41
AZ9925230103
支架总成
Bracket assembly
1
42
AZ9719230021
密封堵(内饰件厂)
Plug
1
43
Q218B0820
内六角圆柱头螺钉
Screw
2
44
Q40008
小垫圈
Washer
2
45
WG9718710004
制动灯开关（感应式）
Switch
1
46
AZ9925230006
踏板橡胶罩
Rubber cover
1
47
AZ9925230105
离合器踏板总成
Clutch pedal assembly
1
48
AZ9925230019
离合器总泵推杆总成
Push rod assembly
1
49
WG9925230520
离合器总泵及储油罐总成
Clutch master cylinder and t
1
50
Q340B08
1型六角螺母
Nut
2
51
Q40308
弹簧垫圈
Spring washer
2
52
Q40306
弹簧垫圈
Spring washer
1
53
Q40106
平垫圈
Washer
1
54
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
9
55
WG9000361008
卡簧NG12
Clip
4
56
WG9000361009
螺母座NG12
Nut
4

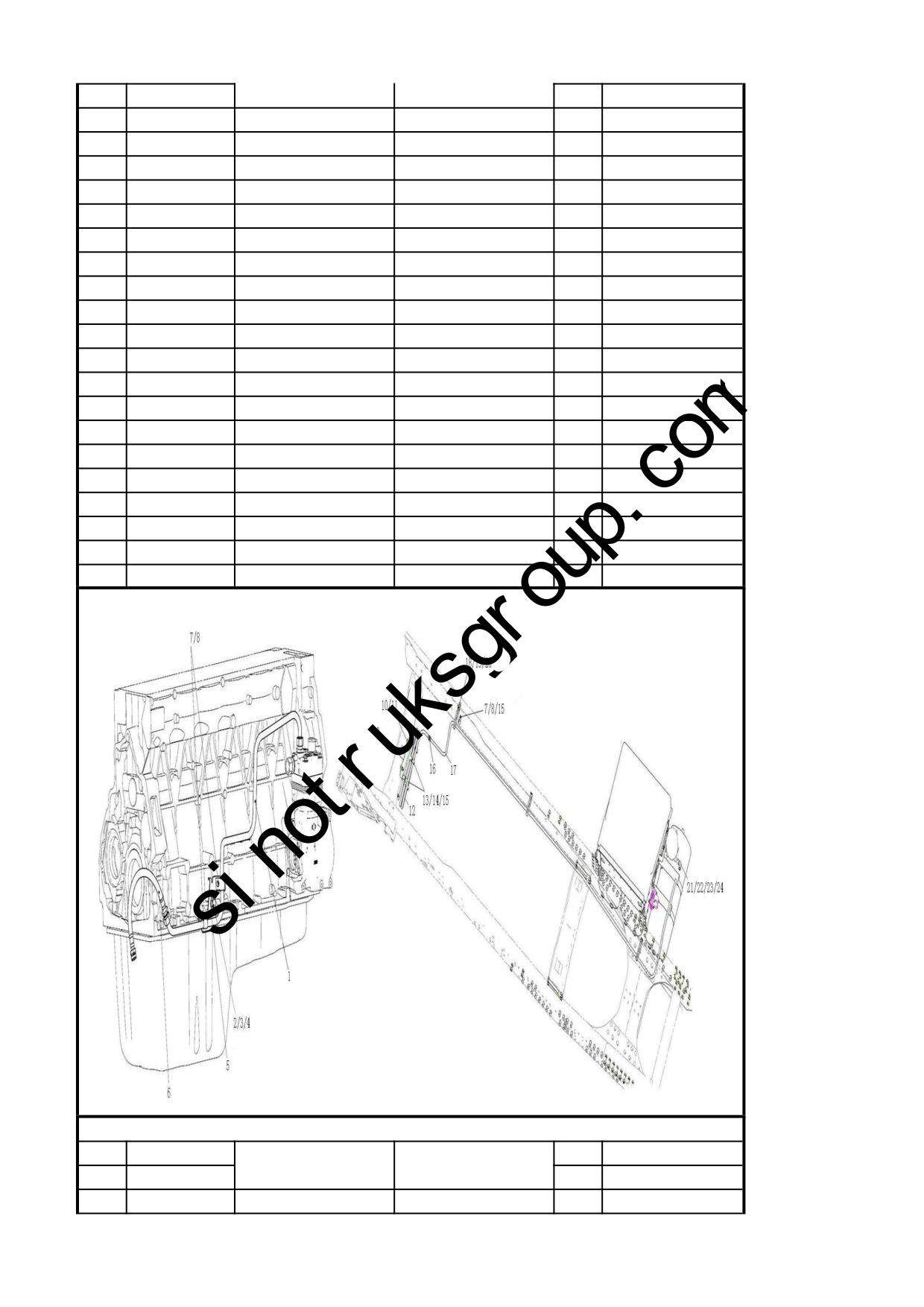

8.11 制动系统供气装置/Braking System Air Supply Device
8.11 制动系统供气装置/Braking System Air Supply Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9918360285
管子16总成 空压机/软管
Steel pipe
1
2
Q40114
平垫圈
Washer
1
3
Q40314
弹簧垫圈
Spring washer
1
4
Q151B1425
六角头螺拴
Bolt
1
5
810W51710-5595
支架总成
Bracket assembly
1
6
812W54059-0007
橡胶软管带编织层
HOSE PIPE, HOSE LINE
1
7
WG9000365401
单管夹(φ15)
Clip
6
8
ZQ1840630TF6
六角法兰面螺栓M6
Hexagon bolts with flange
6
9
WG9918360806
支架
Bracket
1
10
ZQ1841020
六角法兰面螺栓M10
Hexagon bolts with flange
1
11
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
1
12
WG9918360253
管子16波纹管/直通
Steel Pipe 16
1
13
WG9000365404
双管夹(φ15)
Clip
4
14
ZQ1840635TF6
六角法兰面螺栓M6
Hexagon bolts with flange
4
15
ZQ32006T13F6
六角法兰面螺母M6
Hexagon nuts with flange
10
16
Q80316
卡套式直通接头体
Nozzle
1
17
WG9918360254
管子16直通/干燥器
Steel Pipe 16
1
18
WG80 360083
支承板
Bracket
3
19
ZQ1841030
六角法兰面螺栓M10
Hexagon bolts with flange
2
20
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
2

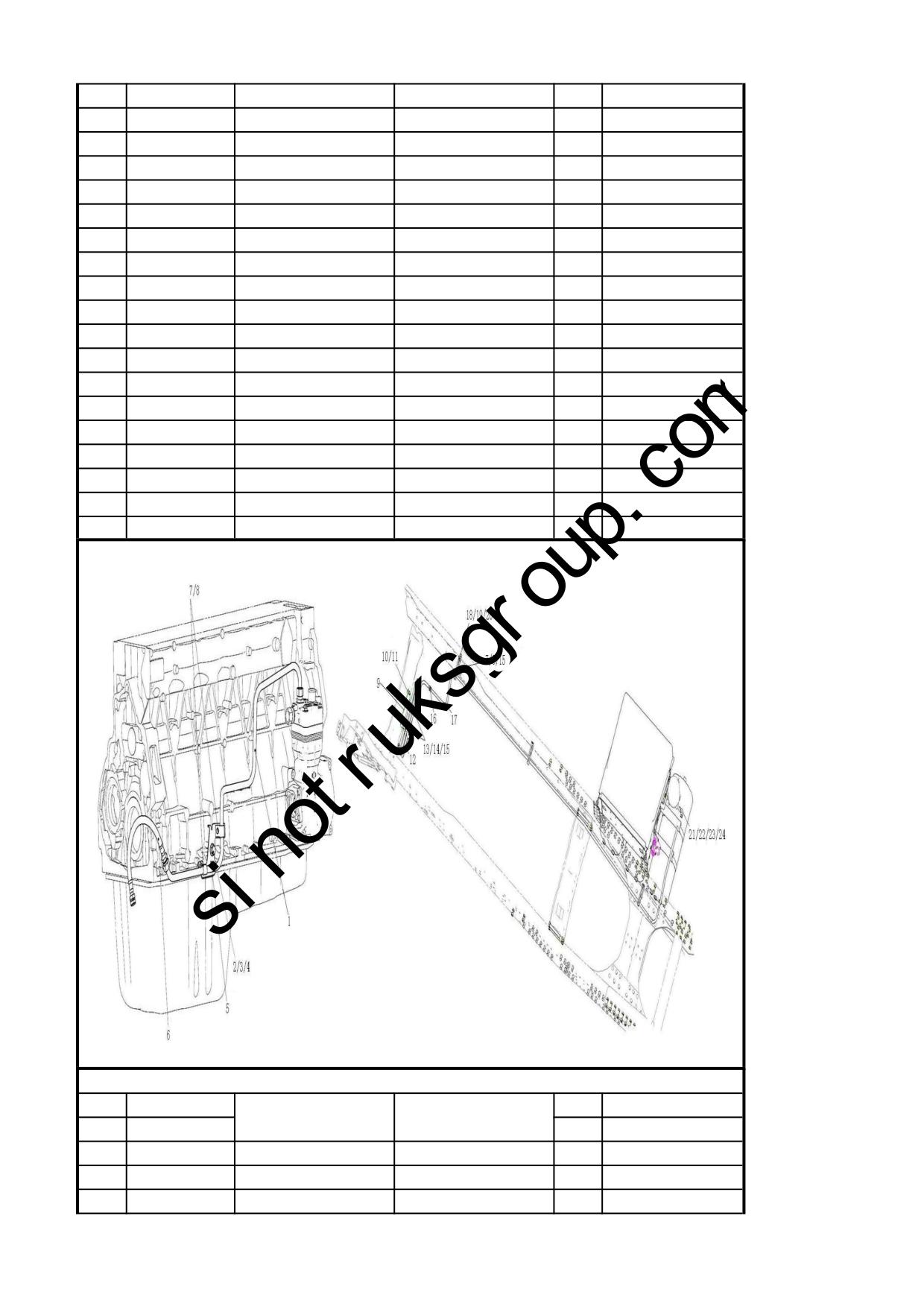

8.11 制动系统供气装置/Braking System Air Supply Device
8.11 制动系统供气装置/Braking System Air Supply Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG9000361016
支撑垫圈M22X1.5
Gasket
1
22
WG9000361017
O型圈20.3X2.4
O-ring
1
23
WG9000361015
六角薄螺母M22X1.5
Nut
1
24
AZ9003550040
卡套式直角接头体
Nozzle
1
25
Q80116
卡套式管接头用螺母
Nut
4
26
Q80016
卡套
Cutting sleeve
4
27
ZQ1851435
六角法兰面螺栓M14*1.5
Hexagon bolts with flange
3
28
ZQ32314
六角法兰面螺母M14
Hexagon nuts with flange
3
29
WG9925360819
角形支架(五孔)
Bracket
1
30
WG9000365401
单管夹(φ15)
Clip
1
31
ZQ1840630
六角法兰面螺栓M6
Hexagon bolts with flange
1
32
ZQ32006
六角法兰面螺母M6
Hexagon nuts with flange
1

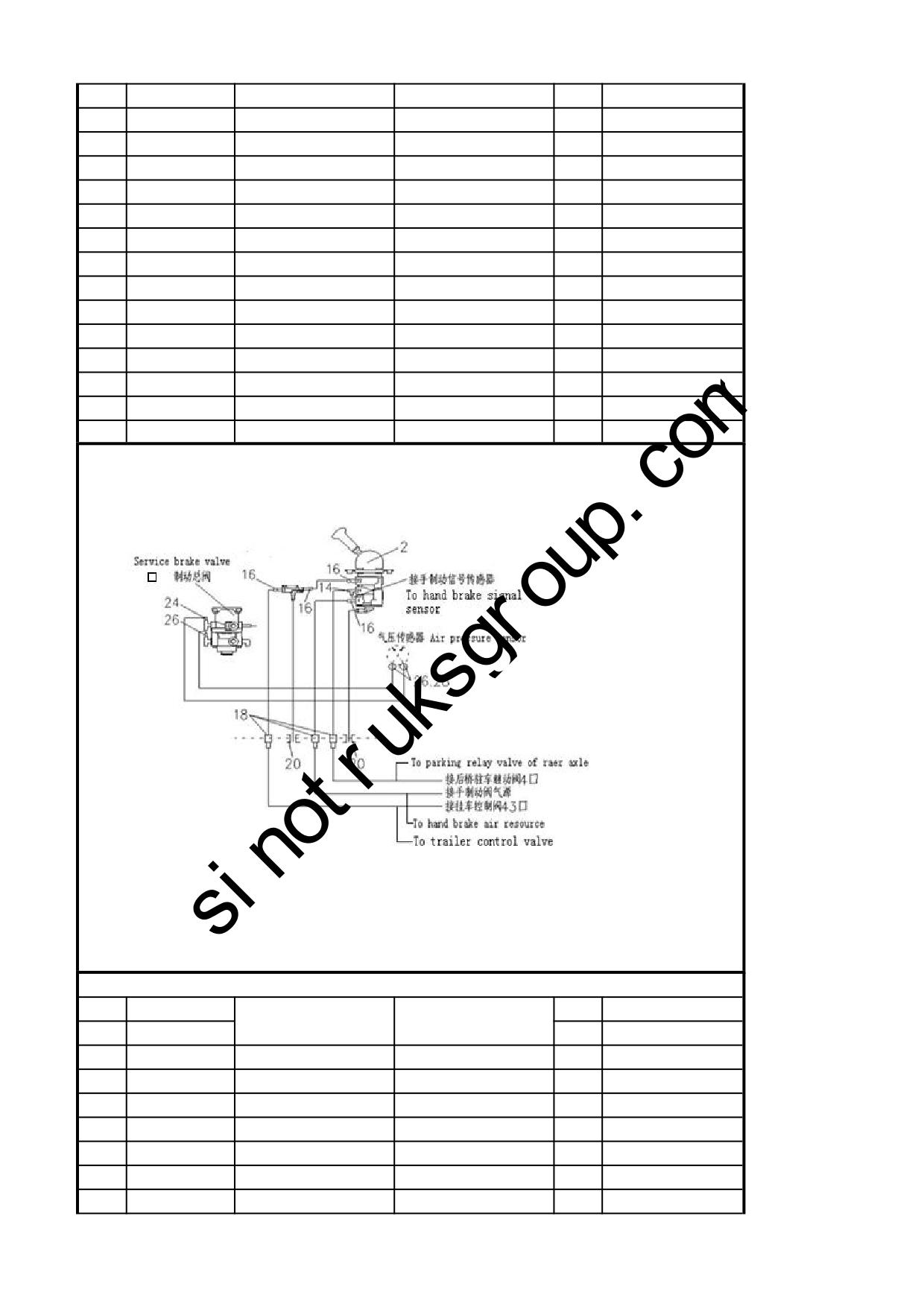

8.12 驾驶室制动装置（高地板牵引车R/T7H）/Cab Braking Device
8.12 驾驶室制动装置（高地板牵引车R/T7H）/Cab Braking Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360547
挂车手制动阀
Trail parking brake valve
1
2
WG9000360522
手制动阀
Parking brake valve
1
3
ZQ1840616
六角法兰面螺栓M6
Screw
4
4
WG9000361004
弹性元件NG8
Connector NG8
5
5
WG9000361005
卡簧NG8
Snap spring NG8
5
6
WG9000361006
螺母座NG8
Nut seat NG8
5
7
ZQ1840820
六角法兰面螺栓M8
Bolt
2
8
WG9000361201
直角接头体NG8/NW6
Nozzle
2
9
WG9925360501
手制动阀支架总成
Hand brake valve holder ass
1
10
Q2140820
十字槽盘头螺钉
Screw
4
11
Q40108
平垫圈
Washer
4
12
Q40308
弹簧垫圈
Springwasher
4
13
WG9000361420
驾驶室管路过板模块
Pipe plate
1
14
WG9000361106
直通接头体NG8/NW6
Nozzle
3
15
WG9000361317
T型三通接头体3-NW6
Nozzle
1
16
WG9000361107
直通接头体NG6/NW4
Nozzle
2
17
WG9000361403
组合踏板支架过板接头NG
Nozzle
3
18
AZ9925360508
橡胶过孔护圈(Φ15/Φ8)
Rubber retainer
1
19
ZQ1840820
六角法兰面螺栓M8
Bolt
4
20
AZ9925360511
支架
Bracket
2

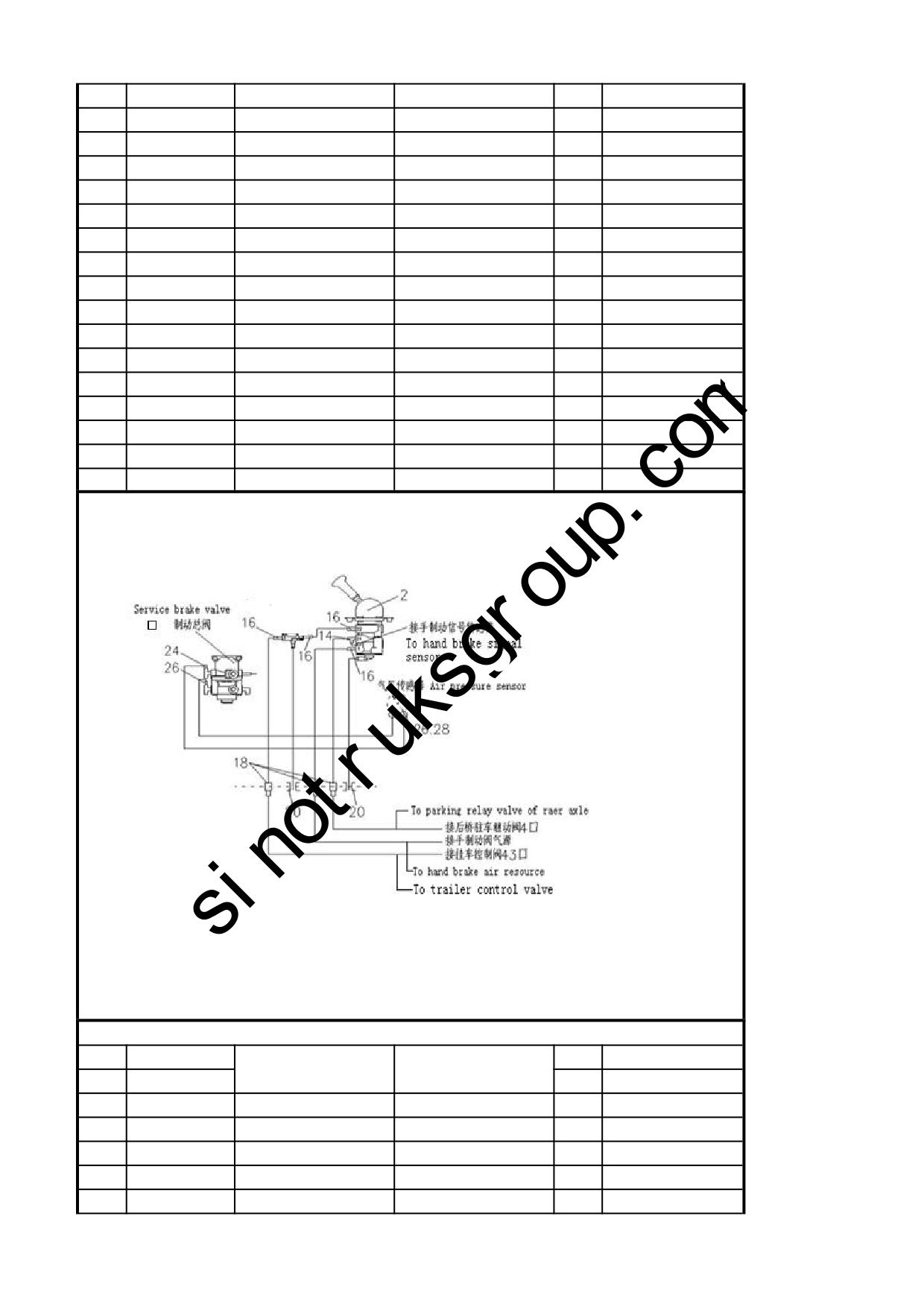

8.12 驾驶室制动装置（高地板牵引车R/T7H）/Cab Braking Device
8.12 驾驶室制动装置（高地板牵引车R/T7H）/Cab Braking Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
AZ9925360514
管夹总成
Clamp
4
22
ZQ1840640
六角法兰面螺栓M6
Screw
4
23
ZQ32008
六角法兰面螺母M8
Nut
4
24
WG9000361107
直通接头体NG6/NW4
Nozzle
1
25
WG9925360518
连接支架
Connecting bracket
1
26
WG9000361207
直角接头体NG6/NW4
Nozzle
2
27
ZQ32006
六角法兰面螺母M6
Nut
4
28
WG9000361108
直通隔壁接头体NG6/M16×
Nozzle
1
29
WG9925360515
成形软管(高地板驻车手阀
Hose
2
30
WG9925360516
成形软管（高地板挂车手
Hose
1
31
190003179781
聚酰胺管（Φ8*1）
Plastic tube
1m
32
190003179782
聚酰胺管（Φ6*1）
Plastic tube
3m
33
WG9100360354
中文警告牌
Nameplate
1
34
WG9000361013
六角薄螺母M16X1.5
Nut
2
35
WG9000361032
O型圈13X2
O-ring
2
36
ZQ1840816
六角法兰面螺栓M8
Bolt
2
37
WG9000361405
十字四通接头体2-NG6/M1
Nozzle
1
38
711W97470-2001
卡螺栓椭圆头一体式扎带
Card bolt oval head one-pie
1

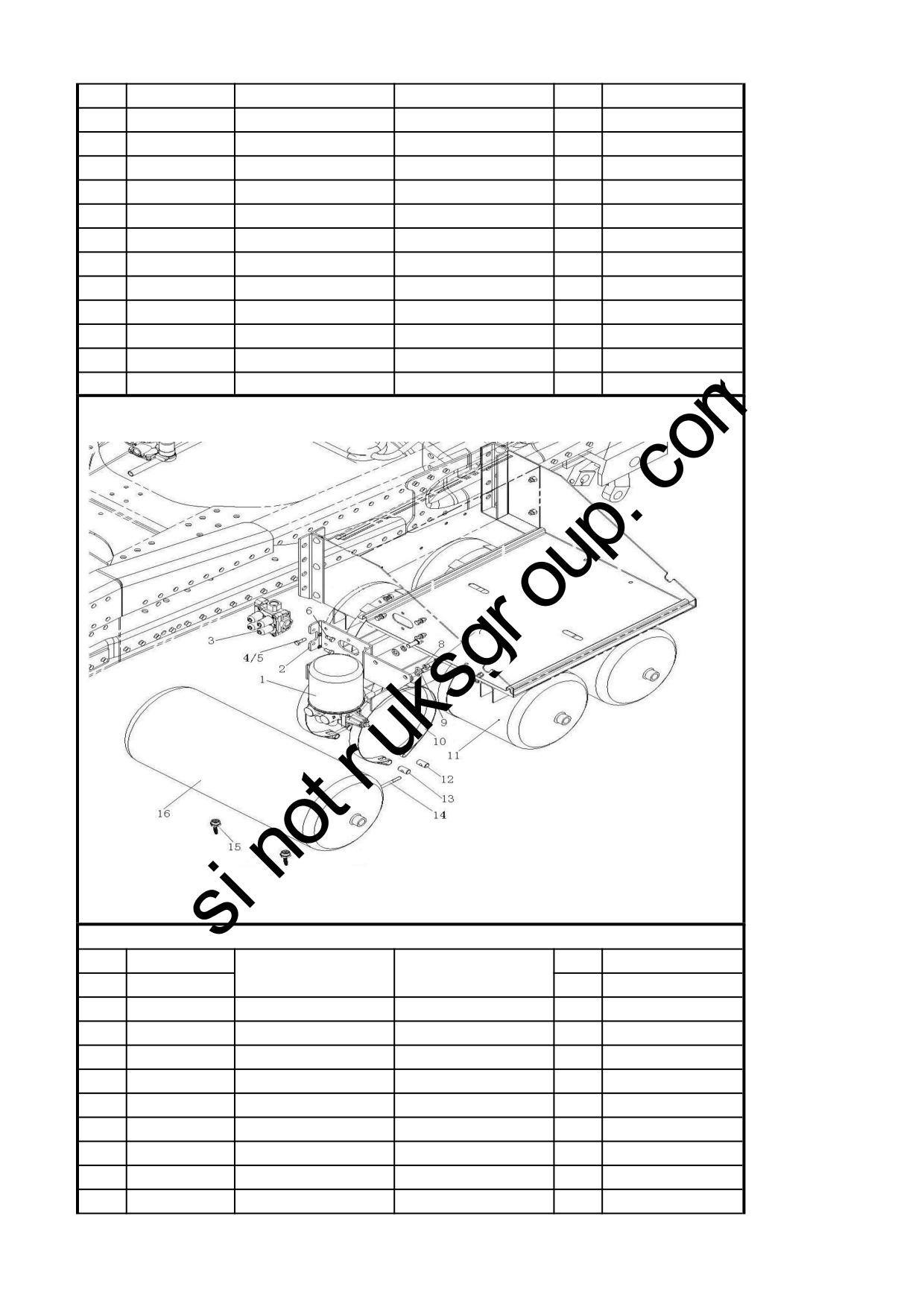

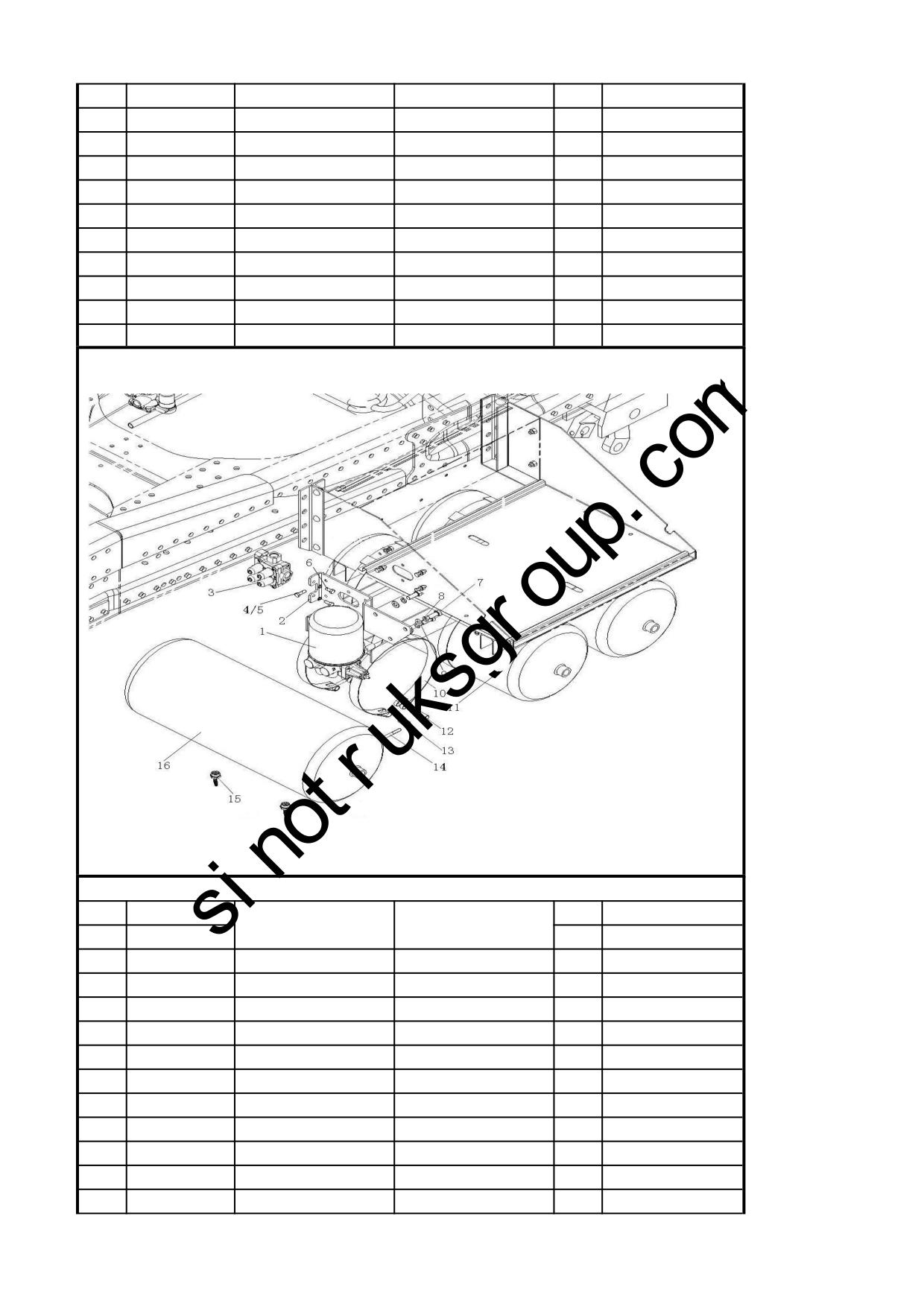

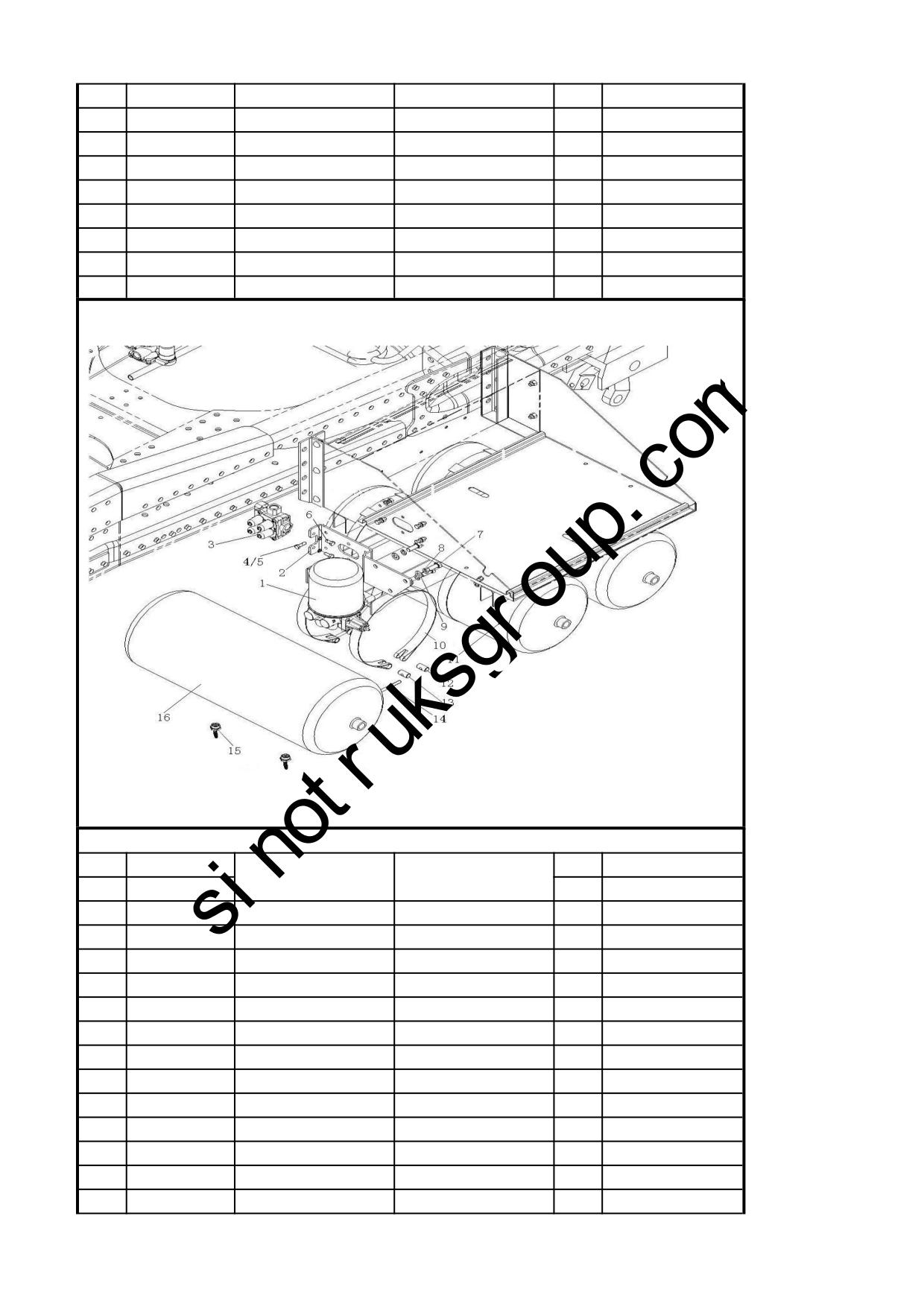

8.13 6X4牵引底盘制动装置/Chassis brake Device
8.13 6X4牵引底盘制动装置/Chassis brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360521
空气干燥器
Air dryer
1
2
WG9725360948
干燥器支架
Bracket
1
3
WG9000360523
四回路保护阀
Four-circuit protection valve
1
4
ZQ1840825
六角法兰面螺栓M8
Hexagon bolts with flange
4
5
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
4
6
ZQ1840816
六角法兰面螺栓M8
Hexagon bolts with flange
2
7
Q151C1230
六角头螺栓(细牙)
Bolt
3
8
Q40312
弹簧垫圈
Spring washer
3
9
Q40112
平垫圈
Washer
3
10
WG9719360024
紧固带总成
Strap assembly
6
11
WG9000360714
储气筒总成Φ275/40L
Air tank
2
12
WG09 190017
拉紧销
Pin
6
13
WG700 550013
张紧销
Pin
6
14
Q218B0895
内六角圆柱头螺钉(全螺纹
Screw
6
15
WG9000361402
放水阀
Drain valve
4
16
WG9000360706
储气筒总成双腔Φ275/30
Air tank
1
17
190003179781
聚酰胺管（Φ8*1）
Plastic tube
18
18
190003179785
聚酰胺管（Φ12*1.5）
Plastic tube
28
19
WG9003170002
聚酰胺管（Φ16*2）
Plastic tube
3
20
WG9000361004
弹性元件NG8
Gasket
1

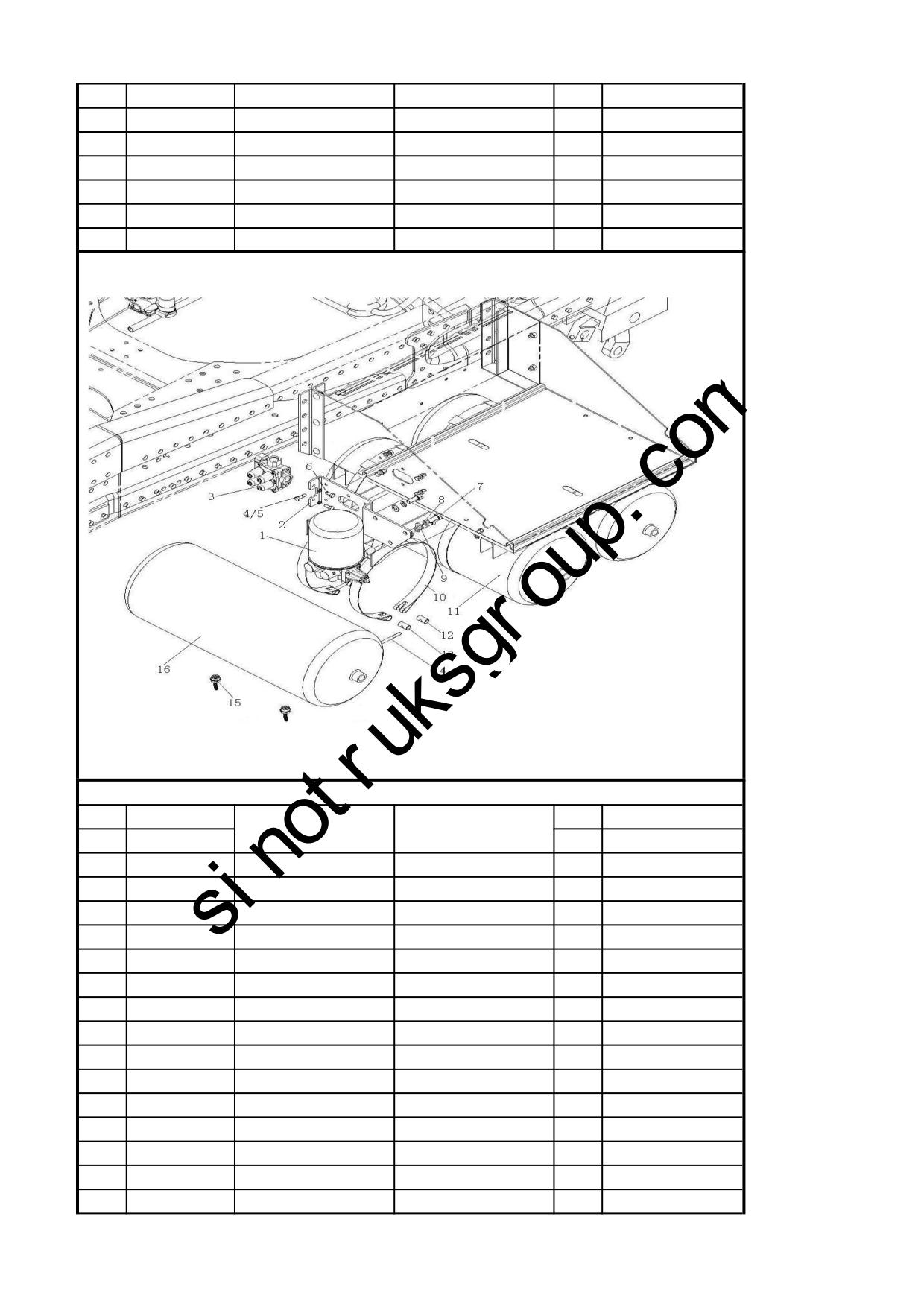

8.13 6X4牵引底盘制动装置/Chassis brake Device
8.13 6X4牵引底盘制动装置/Chassis brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG9000361005
卡簧NG8
Clip
1
22
WG9000361006
螺母座NG8
Nut
1
23
WG9000361007
弹性元件NG12
Gasket
14
24
WG9000361008
卡簧NG12
Clip
14
25
WG9000361009
螺母座NG12
Nut
14
26
WG9000361301
L型三通接头体NG12/NW12
Nozzle
1
27
WG9000361401
压力测试接头总成
Test connector
1
28
WG9000361101
直通接头体NG12/NW9
Nozzle
2
29
WG9000361110
直通接头体NG12/NW12
Nozzle
1
30
WG9000361201
直角接头体NG8/NW6
Nozzle
1
31
WG9000361202
直角接头体NG12/NW6
Nozzle
2
32
WG9000361203
直角接头体NG12/NW12
Nozzle
1
33
WG9000361204
直角接头体NG12/NW9
Nozzle
10
34
WG9000361307
L型三通接头体NG8/M12×
Nozzle
1
35
WG9000361106
直通接头体NG8/NW6
Nozzle
2
36
WG9000361012
堵塞NG12-M22X1.5
Plug
2
37
WG9000361102
双头端直通NG12
Nozzle
1
38
WG9000360507
单向阀
Check valve
1
39
WG9000361319
T型三通接头体2-NW9/NW6
Nozzle
1
40
WG9000361323
L型三通接头体NW6/NW9/N
Nozzle
1
8.13 6X4牵引底盘制动装置/Chassis brake Device
8.13 6X4牵引底盘制动装置/Chassis brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
190003179045
穿线护套
Shield sleeve
150mm
42
190003179045
穿线护套
Shield sleeve
150mm
43
190003179045
穿线护套
Shield sleeve
150mm
44
WG17017361000
螺旋形护管
Sleeve
4
45
WG9123360300
波纹护套（φ30 黑色）
Sleeve
900cm
46
WG9100360134
隔环
Spacer
5
47
WG9925773050
线束固定卡箍
Clamp
10
48
WG9003171390
塑料紧固带B5*180
Cable binder
5
49
WG9925773051
塑料紧固带
Cable binder
10
50
WG9925773052
塑料紧固带端盖
Cover
10
51
WG9003171356
塑料紧固带A5*280
Cable binder
20
52
190003179030
护垫
Cushion
39cm
53
190003179030
护垫
Cushion
39cm
54
WG9725360944
电磁阀支架
Bracket
1
55
WG9725360945
管束固定支架
Bracket
1
56
WG9725360955
排气弯通
Venting guide
1
57
WG9725360956
成形胶管
Tube
1
58
190003989340
软管卡箍
Hose clamp
1
59
ZQ1841025
六角法兰面螺栓M10
Hexagon bolts with flange
3
60
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
3
8.13 6X4牵引底盘制动装置/Chassis brake Device
8.13 6X4牵引底盘制动装置/Chassis brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
61
ZQ1851440
六角法兰面螺栓M14*1.5
Hexagon bolts with flange
2
62
ZQ32314
六角法兰面螺母M14
Hexagon nuts with flange
2

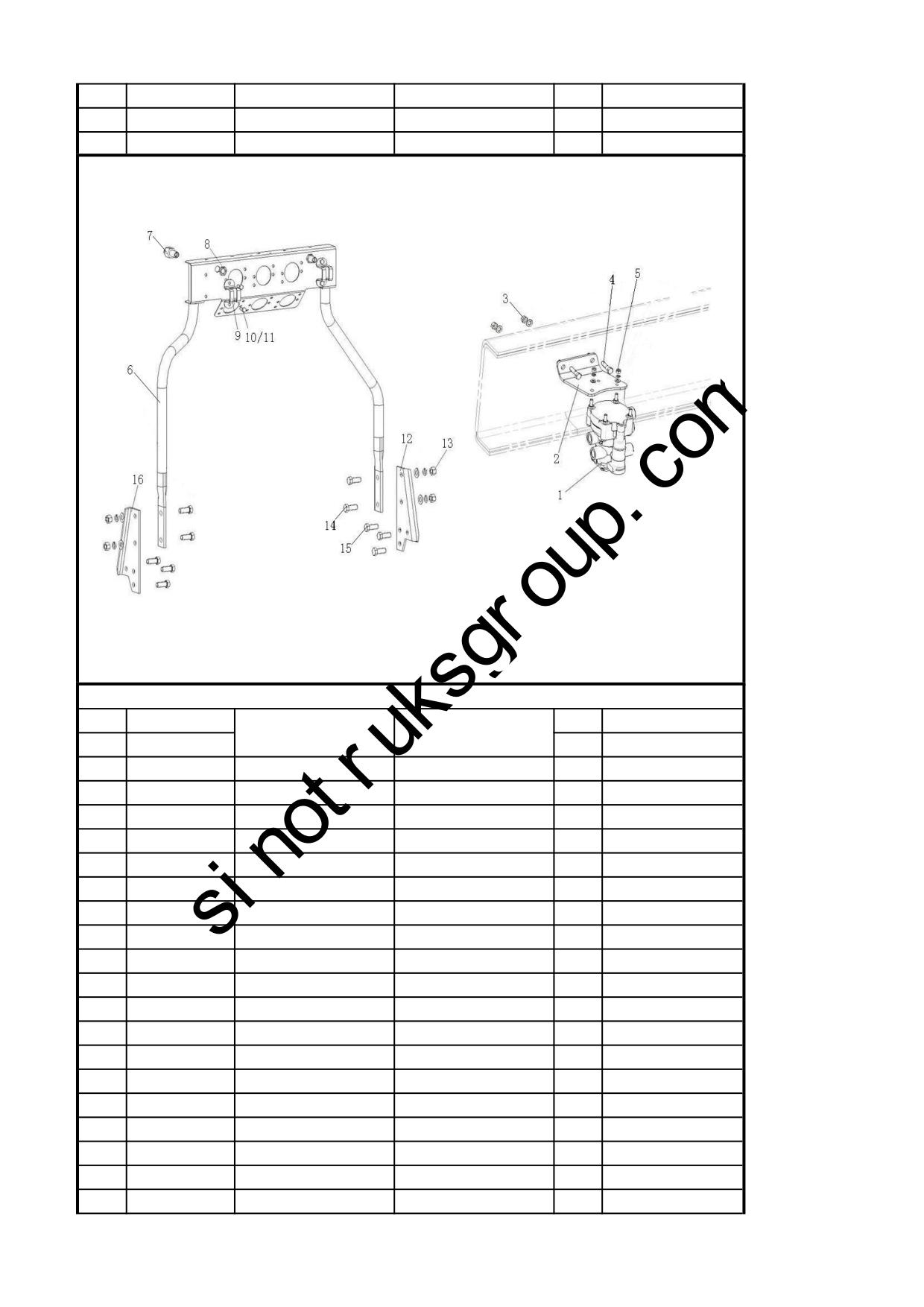

8.14 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
8.14 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360525
挂车控制阀
Trailer control valve
1
2
AZ9925360847
挂车控制阀支架
Bracket
1
3
ZQ32314
六角法兰面螺母M14
Hexagon nuts with flange
2
4
ZQ1851445
六角法兰面螺栓M14*1.5
Hexagon bolts with flange
2
5
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
2
6
AZ9925360855
螺旋管安装支架总成
Bracket assembly
1
7
WG9000361105
卡套式直通过板接头体L1
Nozzle
2
8
WG9000361014
六角薄螺母M18X1.5
Nut
2
9
AZ9718360027
挂车接头固定支架
Bracket
2
10
ZQ1840820
六角法兰面螺栓M8
Hexagon bolts with flange
4
11
ZQ32008
六角法兰面螺母M8

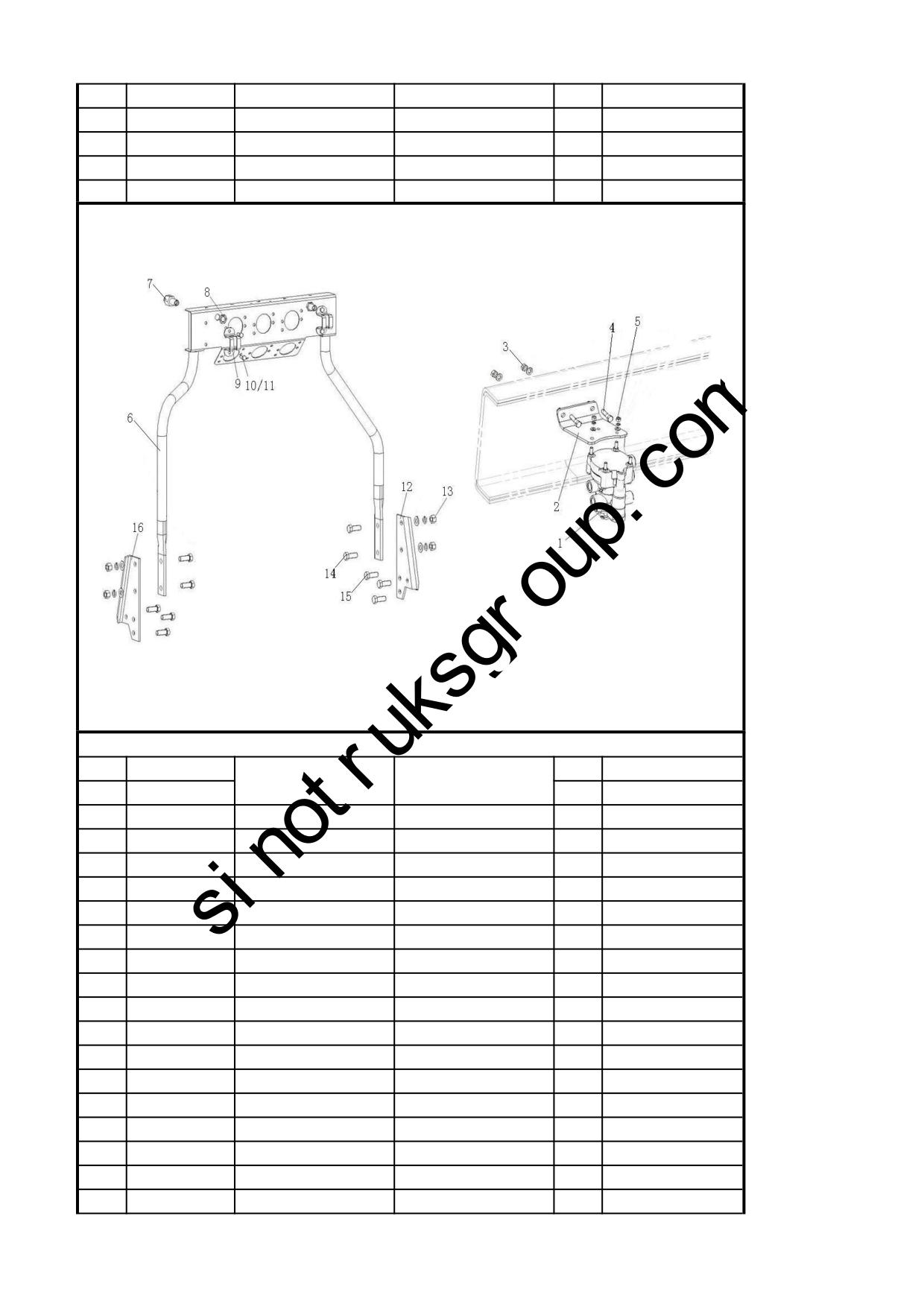

Hexagon nuts with flange
4
12
WG9925360882
右连接板
Bracket
1
13
ZQ32314
六角法兰面螺母M14
Hexagon nuts with flange
10
14
ZQ1851435
六角法兰面螺栓M14*1.5
Hexagon bolts with flange
4
15
ZQ1851440
六角法兰面螺栓M14*1.5
Hexagon bolts with flange
6
16
WG9925360881
左连接板
Bracket
1
17
WG9000360170
挂车接头(供能红)
Connector
1
18
WG9000360177
挂车接头(控制黄)
Connector
1
19
WG9000360140
螺旋管
Coiled tube
2
20
WG9000361004
弹性元件NG8
Gasket
1
8.14 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
8.14 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG9000361005
卡簧NG8
Clip
1
22
WG9000361006
螺母座NG8
Nut
1
23
WG9000361007
弹性元件NG12
Gasket
5
24
WG9000361008
卡簧NG12
Clip
5
25
WG9000361009
螺母座NG12
Nut
5
26
WG9000361101
直通接头体NG12/NW9
Nozzle
1
27
WG9000361106
直通接头体NG8/NW6
Nozzle
2
28
WG9000361204
直角接头体NG12/NW9
Nozzle
4
29
WG9000361104
直通接头体NG12/NW6
Nozzle
1
30
WG9000361304
L型三通接头体NG12/2-NW
Nozzle
1
31
190003559490
卡套式端直通接头体M16/
Nozzle
2
32
WG9000360292
密封圈
Gasket
2
33
1406 070015
密封圈
Gasket
2
34
190003179781
聚酰胺管（Φ8*1）
Plastic tube
4
35
190003179785
聚酰胺管（Φ12*1.5）
Plastic tube
6

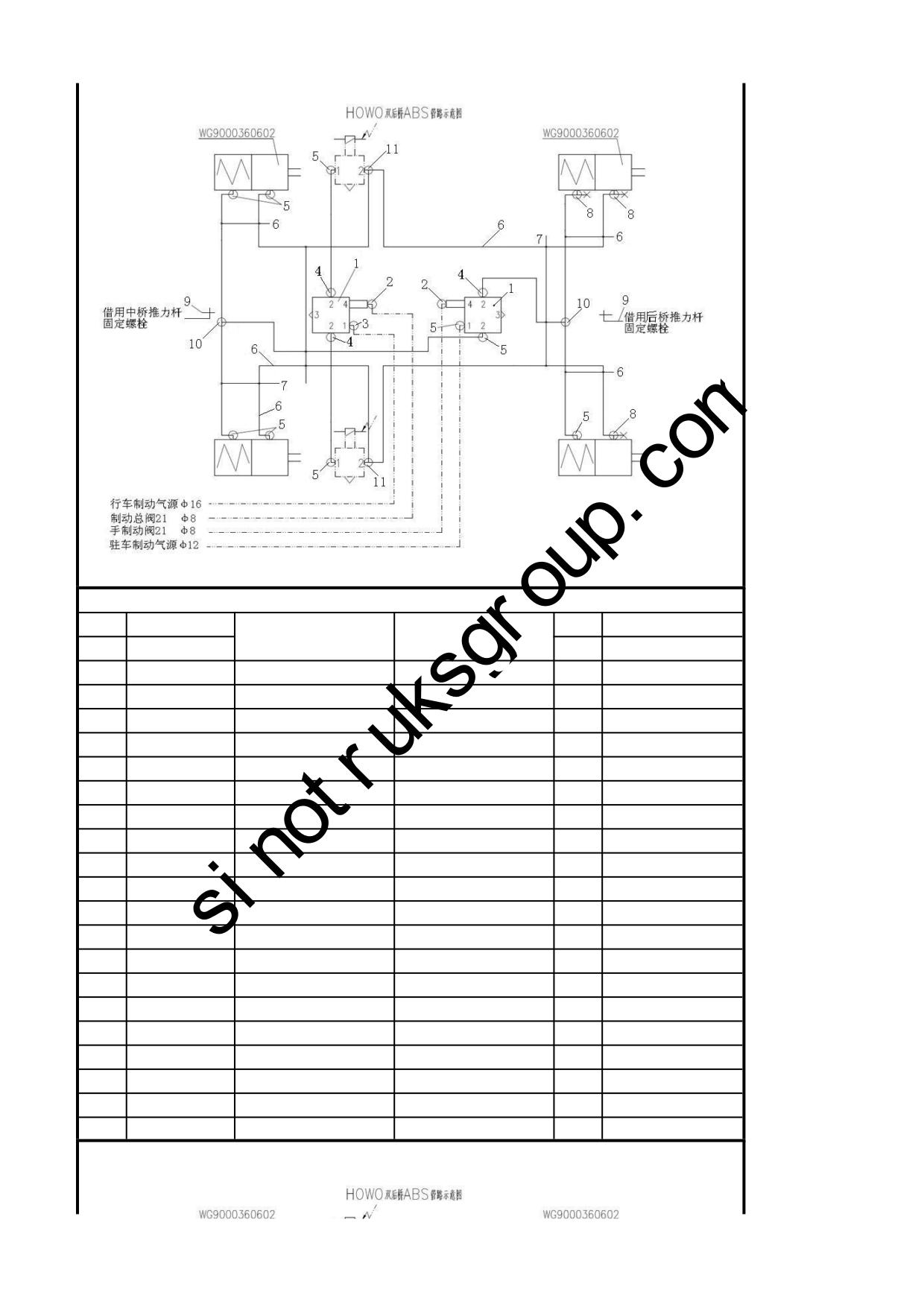

8.15 HOWO单前轴制动装置ABS/Front Axle Brake Device
8.15 HOWO单前轴制动装置ABS/Front Axle Brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361401
压力测试接头总成
Test joint assembly
2
2
WG9003559901
卡套式三通接头体M18/M2
Connector
2
3
WG17017360450
制动软管总成
Hose ass.
2
4
190003559955
直角接头体
Connector
2
5
WG9000361101
直通接头体NG12/NW9
Connector
2
6
WG9000361310
T型三通接头体3-NW9
Connector
1
7
WG9000361206
直角接头体2-NW9
Connector
1
8
WG9000361015
六角薄螺母M22X1.5
Nut
4
9
WG9000361016
支撑垫圈M22X1.5
Ring M22X1.5
4
10
WG9000361017
O型圈20.3X2.4
O-ring 20.3X2.4
4
11
WG9000361007
弹性元件NG12
SPRING ELEMENT NG12
2
12
WG9000361008
卡簧NG12
RETAINING CLIP NG12
2
13
WG9000361009
螺母座NG12
MALE NUT NG12
2
14
190003179785
聚酰胺管（Φ12*1.5）
Pipe
1
15
Q40108
平垫圈
Washer
4
16
Q40308
弹簧垫圈
Washer
4
17
Q340B08
1型六角螺母
Nut
4
18
190003179045
穿线护套
protective jacket
125mm
19
190003179045
穿线护套
protective jacket
125mm
20
Q150B0885
六角头螺栓
Screw
4

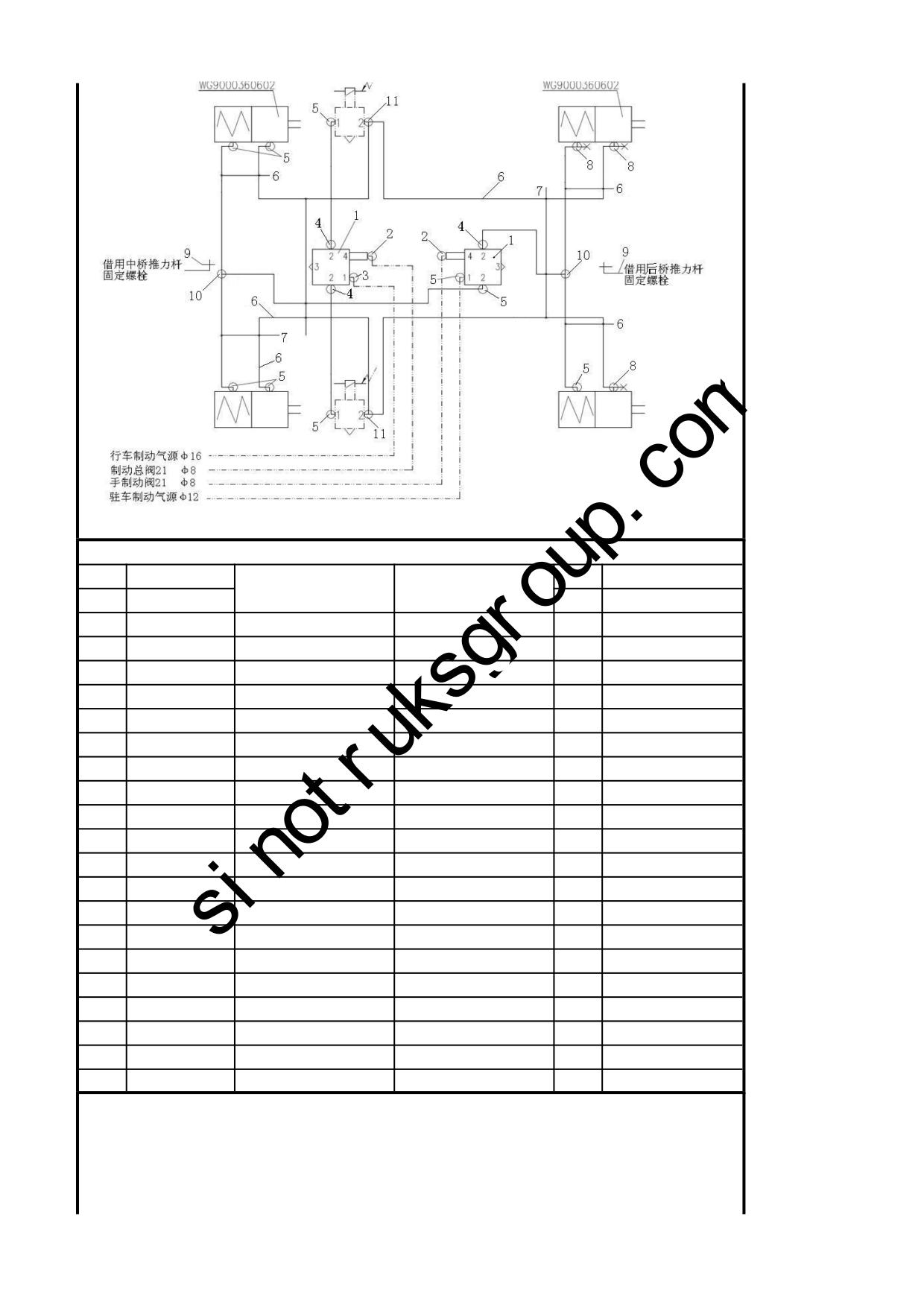

8.16 MCY鼓式双桥制动装置ABS/Drum Double Driving Axle Brake
8.16 MCY鼓式双桥制动装置ABS/Drum Double Driving Axle Brake
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360524
继动阀
Relay valve
2
2
WG9000361201
直角接头体NG8/NW6
Nozzle
2
3
WG9000361203
直角接头体NG12/NW12
Nozzle
1
4
WG9000361101
直通接头体NG12/NW9
Nozzle
3
5
WG9000361204
直角接头体NG12/NW9
Nozzle
9
6
190003179785
聚酰胺管（Φ12*1.5）
Plastic tube
16
7
WG9725360088
塑料紧固带总成
Cable binder
8
8
WG9000361406
T型接头体NW9/NG12/TEST
Nozzle
3
9
WG9725360034
管束固定支架（ST后桥）
Bracket
2
10
WG9000361310
T型三通接头体3-NW9
Nozzle
2
11
WG9000361305
L型三通接头体NG12/2-NW
Nozzle
2
12
WG9725360946
继动阀支架
Bracket
2
13
WG9000361004
弹性元件NG8
Gasket
2
14
WG9000361005
卡簧NG8
Clip
2
15
WG9000361006
螺母座NG8
Nut
2
16
WG9000361007
弹性元件NG12
Gasket
18
17
WG9000361008
卡簧NG12
Clip
18
18
WG9000361009
螺母座NG12
Nut
18
19
WG9003171390
塑料紧固带B5*180
Cable binder
20
20
WG9100360134
隔环
Spacer
5
8.16 MCY鼓式双桥制动装置ABS/Drum Double Driving Axle Brake
8.16 MCY鼓式双桥制动装置ABS/Drum Double Driving Axle Brake
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
AZ9918360801
ABS电磁阀支架(空气悬架
Bracket
2
22
ZQ1841045
六角法兰面螺栓M10
Hexagon bolts with flange
4
23
ZQ32010
六角法兰面螺母M10
Hexagon nuts with flange
4
24
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
4
25
ZQ1851235
六角法兰面螺栓M12*1.25
Hexagon bolts with flange
4
26
ZQ32312
六角法兰面螺母M12
Hexagon nuts with flange
4
27
ZQ1840880
六角法兰面螺栓M8
Hexagon bolts with flange
4
28
ZQ32008
六角法兰面螺母M8
Hexagon nuts with flange
4

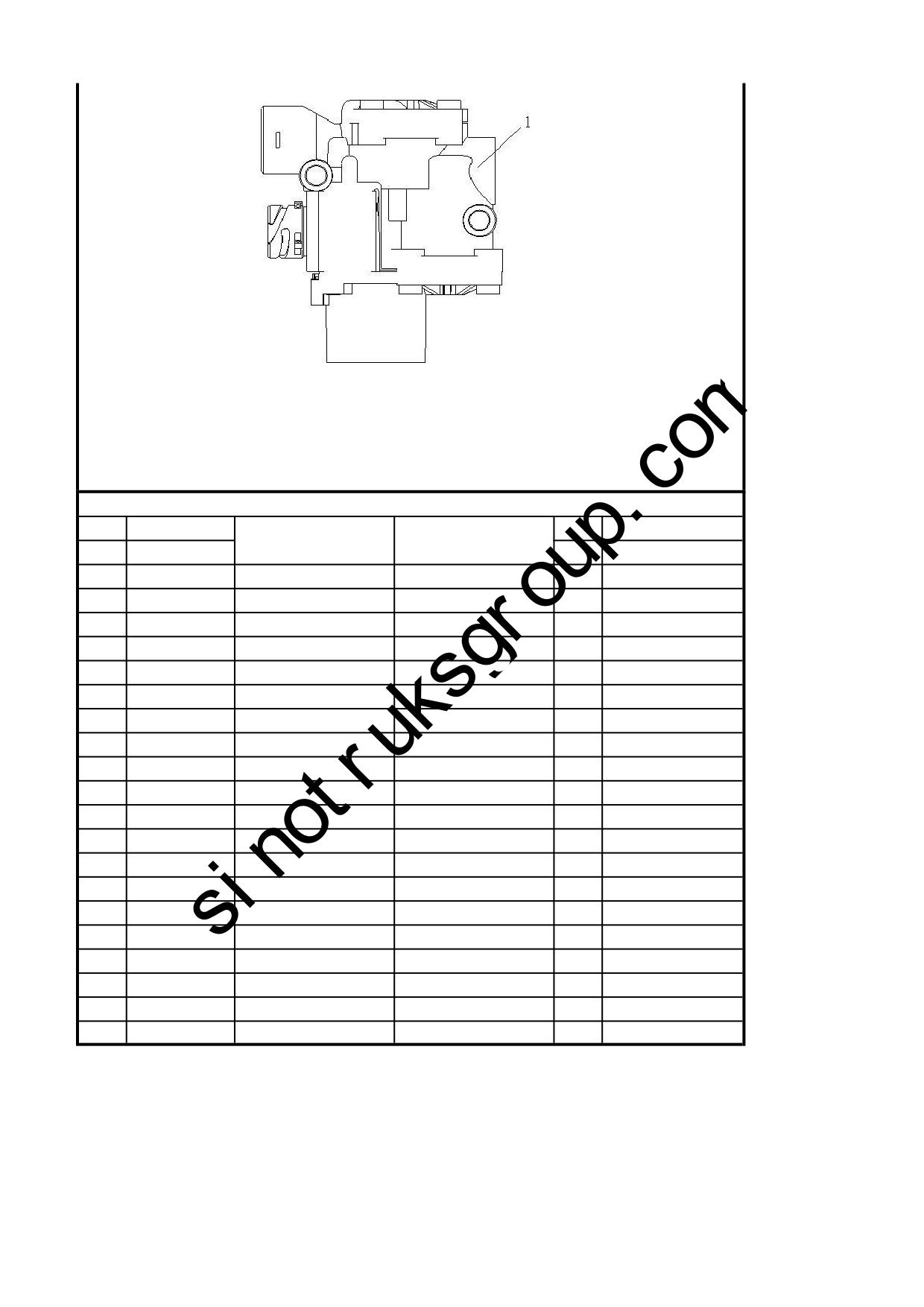

8.17 ABS电磁阀(WABCO)/ABS Solenoid Valve
8.17 ABS电磁阀(WABCO)/ABS Solenoid Valve
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360515
ABS电磁阀WABCO
ABS solenoid valve
4

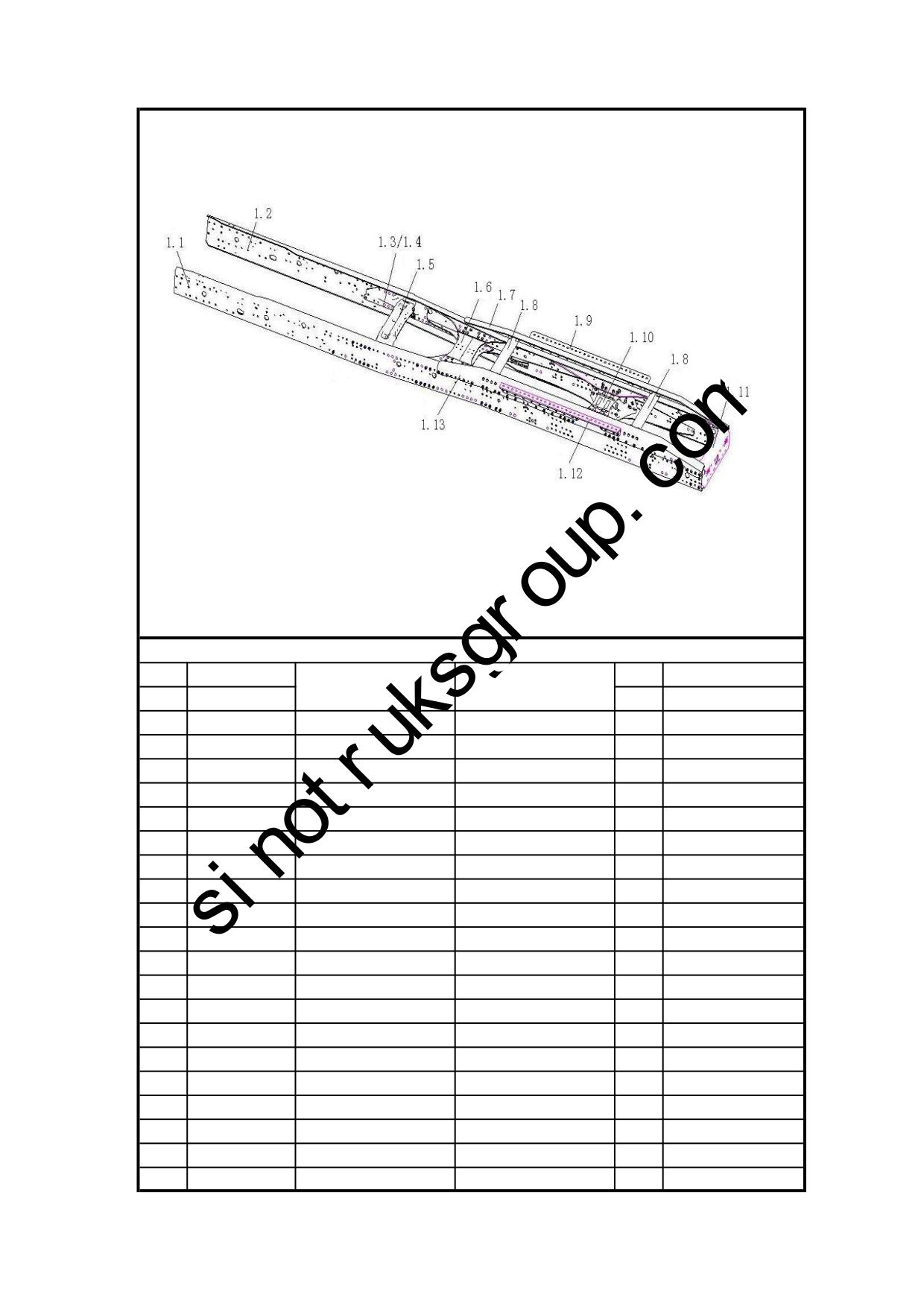

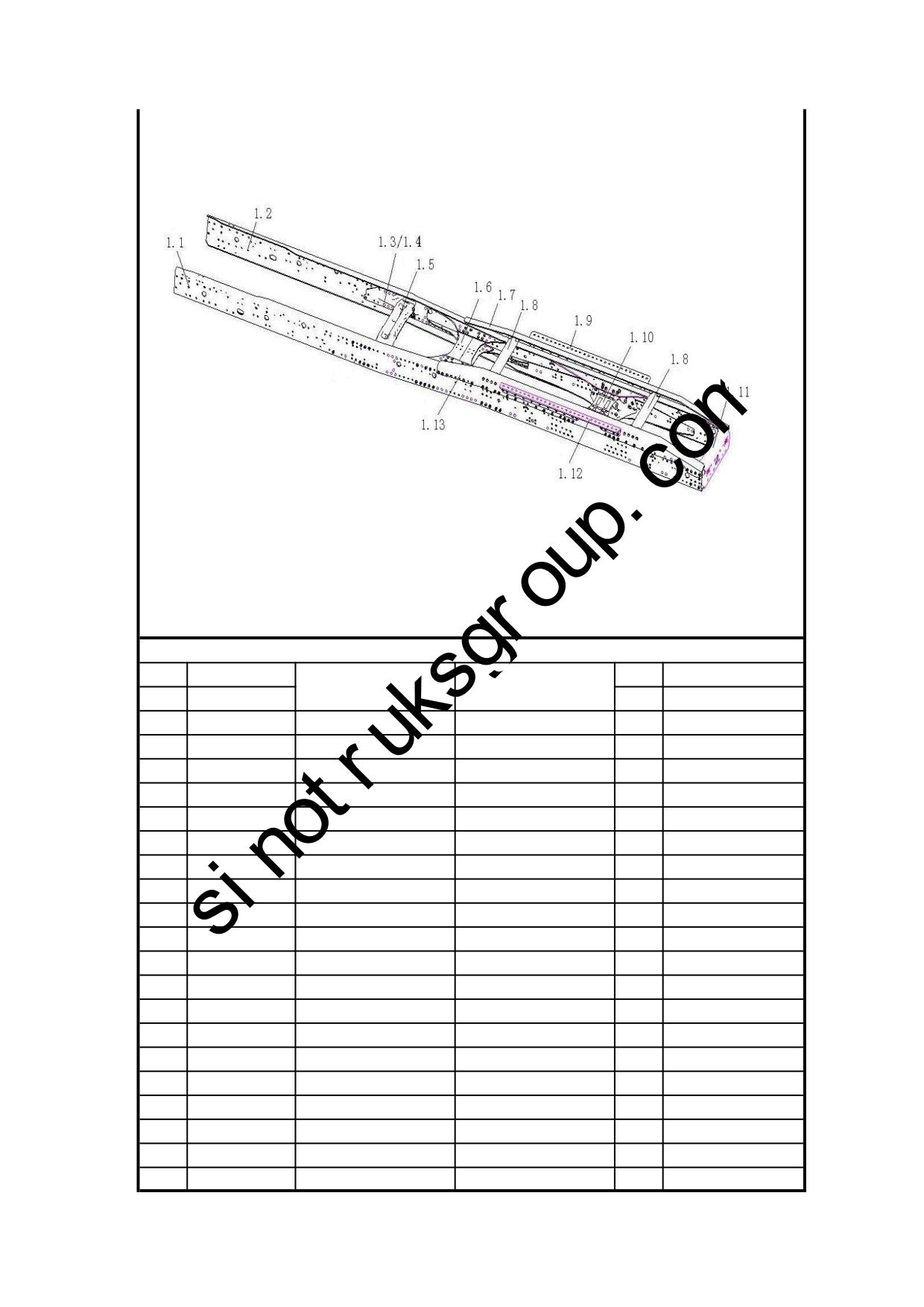

9.01 A7/S32/6X4/D20车架总成(TGA技术)/Chassis Frame Ass.
9.01 A7/S32/6X4/D20车架总成(TGA技术)/Chassis Frame Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925516245
车架总成
Chassis frame assembly
1
1.1
AZ9925516246
车架左纵梁
Chassis longeron L.
1
1.2
AZ9925516247
车架右纵梁
Chassis longeron R.
1
1.3
AZ9727517015
左连接支座
Seat
1
1.4
AZ9727517030
右连接支座
Seat
1
1.5
AZ9727517013
元宝梁
CROSSMEMBER COMPL
1
1.6
AZ9727517020
横梁总成
Cross member assembly
1
1.7
AZ9727517036
右连接板
Plate
1
1.8
AZ9727517033
支撑板
Plate
2
1.9
AZ9727517037
右连接板
Plate
1
1.1
AZ9727517025
横梁总成
Cross member assembly
1
1.11
AZ9727517032
尾梁
Tail boom
1
1.12
AZ9727517038
左连接板
Plate
1
1.13
AZ9727517034
左连接板
Plate
1
1.14
ZQ18118180TF2
六角法兰面带齿螺栓M18*1.5
Hexagon flange bolts with teeth
4
1.15
ZQ32518T13F2
六角法兰面带齿螺母M18*1.5
Hexagon flange nuts with teeth
4
1.16
Q4501434
半圆头铆钉
Rivet
26
1.17
ZQ1811435TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
10
1.18
ZQ32514T13F2
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with teeth
10
1.19
Q4501436
半圆头铆钉
Rivet
30
第 1 页
9.01 A7/S32/6X4/D20车架总成(TGA技术)/Chassis Frame Ass.
9.01 A7/S32/6X4/D20车架总成(TGA技术)/Chassis Frame Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1.2
ZQ1811435TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
8
1.21
ZQ32514T13F2
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with teeth
39
1.22
ZQ1811445TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
31
1.23
ZQ1811445TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
28
1.24
ZQ32514T13F2
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with teeth
28
1.25
Q4501436
半圆头铆钉
Rivet
12
1.26
ZQ1811445TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
8
1.27
ZQ1811440TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
6
1.28
ZQ32514T13F2
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with teeth
14
1.29
ZQ1811435TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
16
1.3
Q4501438
半圆头铆钉
Rivet
8
1.31
ZQ1811435TF2
六角法兰面带齿螺栓M14*1.5
Hexagon flange bolts with teeth
30
1.32
ZQ32514T13F2
六角法兰面带齿螺母M14*1.5
Hexagon flange nuts with teeth
30
第 2 页

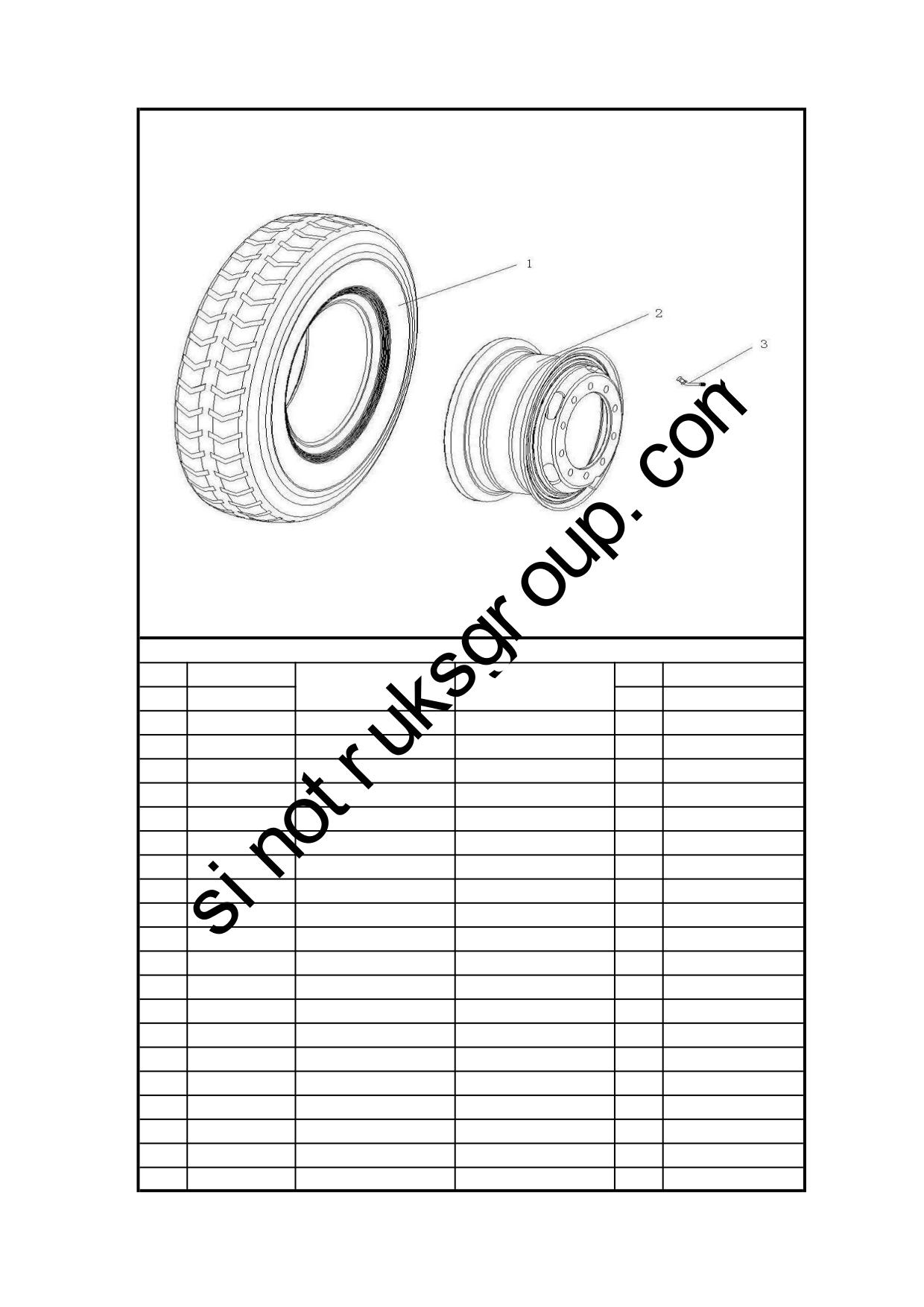

9.02 车轮与轮胎(295/80R22.5-16PR/纵向花纹/轻量化22.5×9.00/中心孔281/分布圆335/6×4/随动转向8×2)/Wheel and Tire
9.02 车轮与轮胎(295/80R22.5-16PR/纵向花纹/轻量化22.5×9.00/中心孔281/分布圆335/6×4/随动转向8×2)/Wheel and Tire
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725610045
295/80R22.5-16PR无内胎轮胎总成（纵向花纹）
295/80R22.5-16PRTubeless tire assembly
1
2
WG9100610075
22.5×9.00轻量化车轮总成 ( 内偏置距161/幅板厚11/中心孔定心/中心孔281/分布圆335/孔10XΦ26)
22.5×9.00 light Wheel assemble
1
3
WG9725610020
无内胎气门嘴
Valve
1
第 3 页

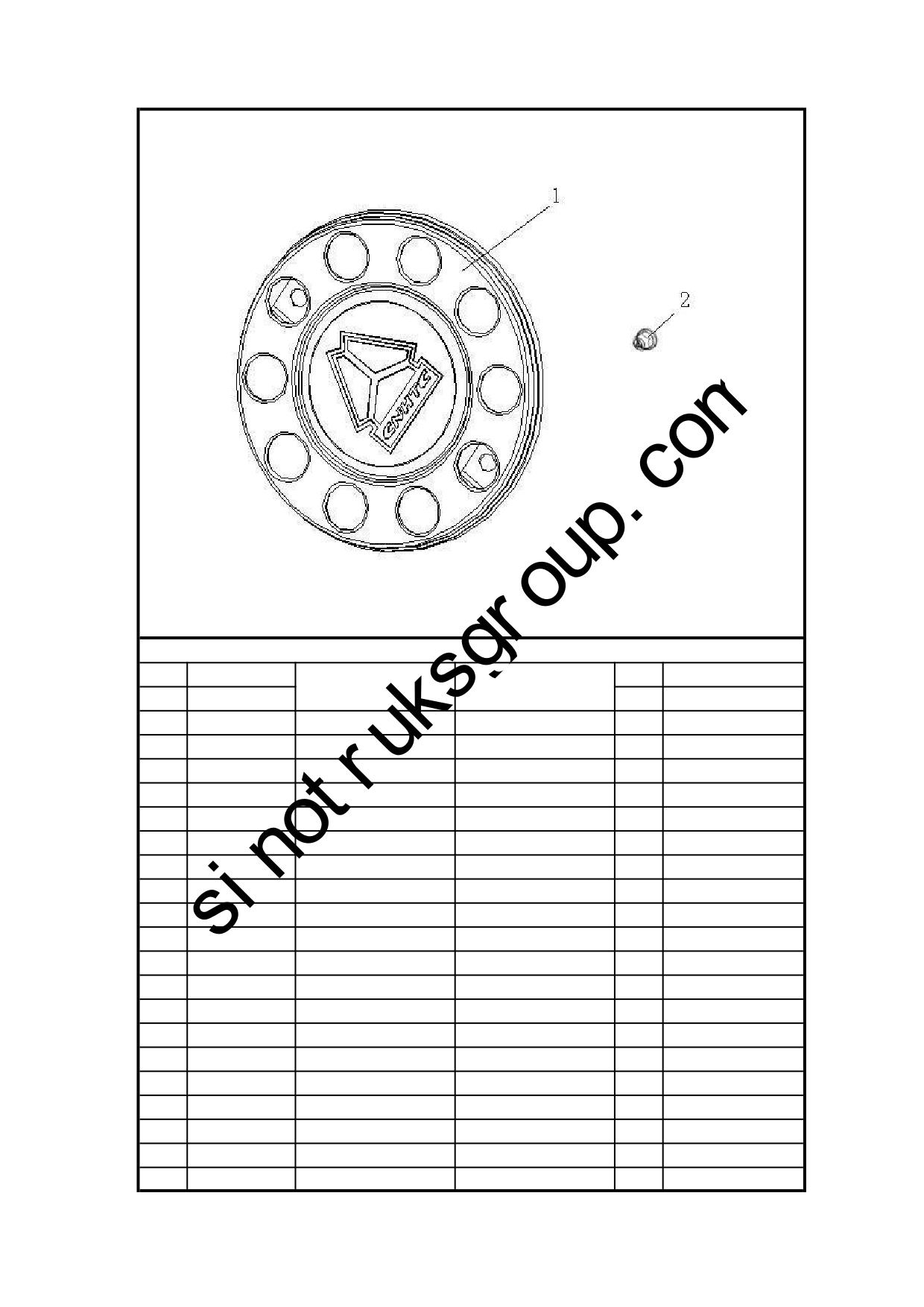

9.03 前轮罩及车轮螺栓防护帽/Front Wheel Cover
9.03 前轮罩及车轮螺栓防护帽/Front Wheel Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925610030
前轮罩总成（改性PP）
Wheel Cover
2
2
AZ9112610083
车轮螺栓防护帽
Wheel bolt cap
20
第 4 页

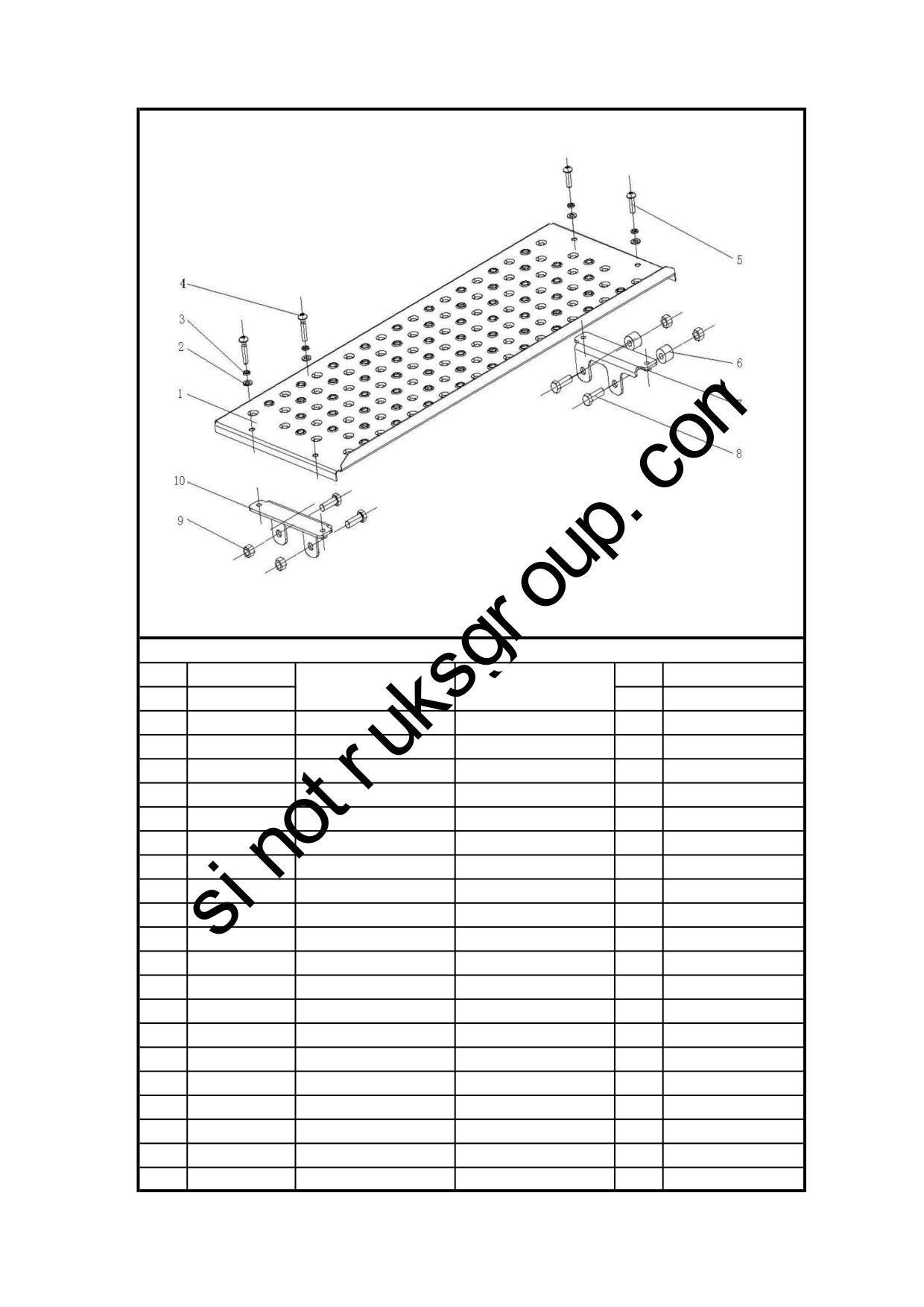

9.04 A7单前轴牵引车走台板(940车架)/Step Plate
9.04 A7单前轴牵引车走台板(940车架)/Step Plate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925930340
走台板总成
Step plate ass.
1
2
Q40110
平垫圈
Washer
4
3
Q40310
弹簧垫圈
Springle Washer
4
4
Q2141055
十字槽盘头螺钉
Screw
2
5
Q2141035
十字槽盘头螺钉
Screw
2
6
AZ9925930322
橡胶垫
Rubber washer
2
7
WG9925930312
左支撑板总成
Left support plate-ass
1
8
ZQ151B1440TF6
六角头螺栓
Screw
4
9
ZQ361B14T13F6
2型全金属六角锁紧螺母
Nut
4
Right support plate-ass
10
WG9925930342
右支撑板总成
1
第 5 页

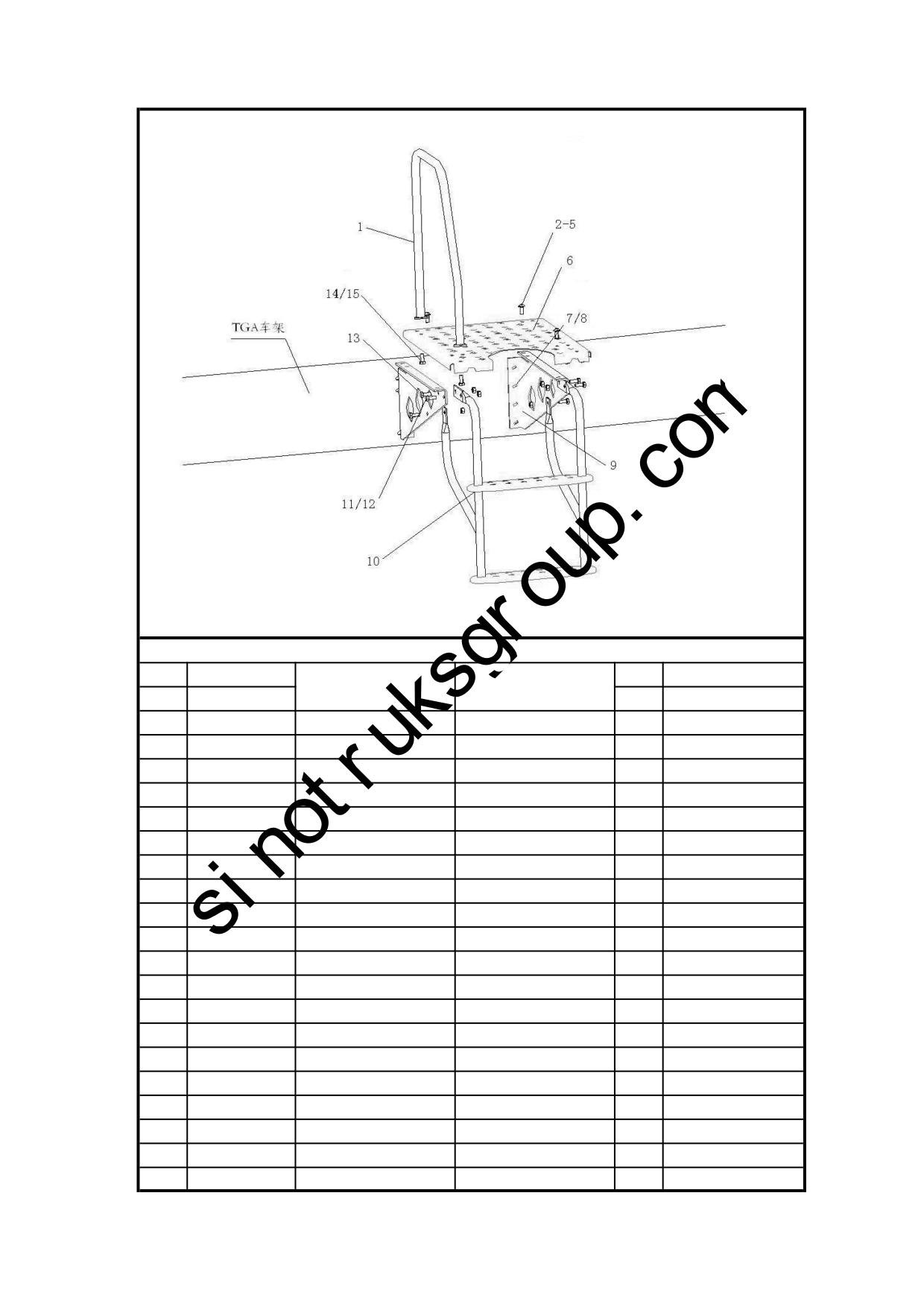

9.05 A7牵引车上车扶梯(270/国四) /Ladder
9.05 A7牵引车上车扶梯(270/国四) /Ladder
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925930317
上车扶手总成
Handle assembly
1
2
Q2141025
十字槽盘头螺钉
Screw
4
3
ZQ340B10T13F6
1型六角螺母M10
Hexagon nuts ,style 1
4
4
Q40110
平垫圈
Washer
4
5
Q40310
弹簧垫圈
Spring washer
4
6
WG9925930335
走台板
Workbench
1
7
ZQ151B1435TF6
六角头螺栓M14*1.5
Hexagon head bolts
6
8
ZQ361B14T13F6
2型六角螺母M14*1.5
Hexagon nuts ,style 2
6
9
WG9925930343
走台板支架
Bracket
1
10
WG9925938020
下支架总成
Bracket
1
11
ZQ150B1025TF6
六角头螺栓M10
Hexagon head bolts
6
12
ZQ340B10T13F6
1型六角螺母M10
Hexagon nuts ,style 1
6
13
WG9925930319
走台板支架
Bracket
1
14
ZQ150B1025TF6
六角头螺栓M10
Hexagon head bolts
2
15
Q40214
大垫圈
Washer
6
第 6 页

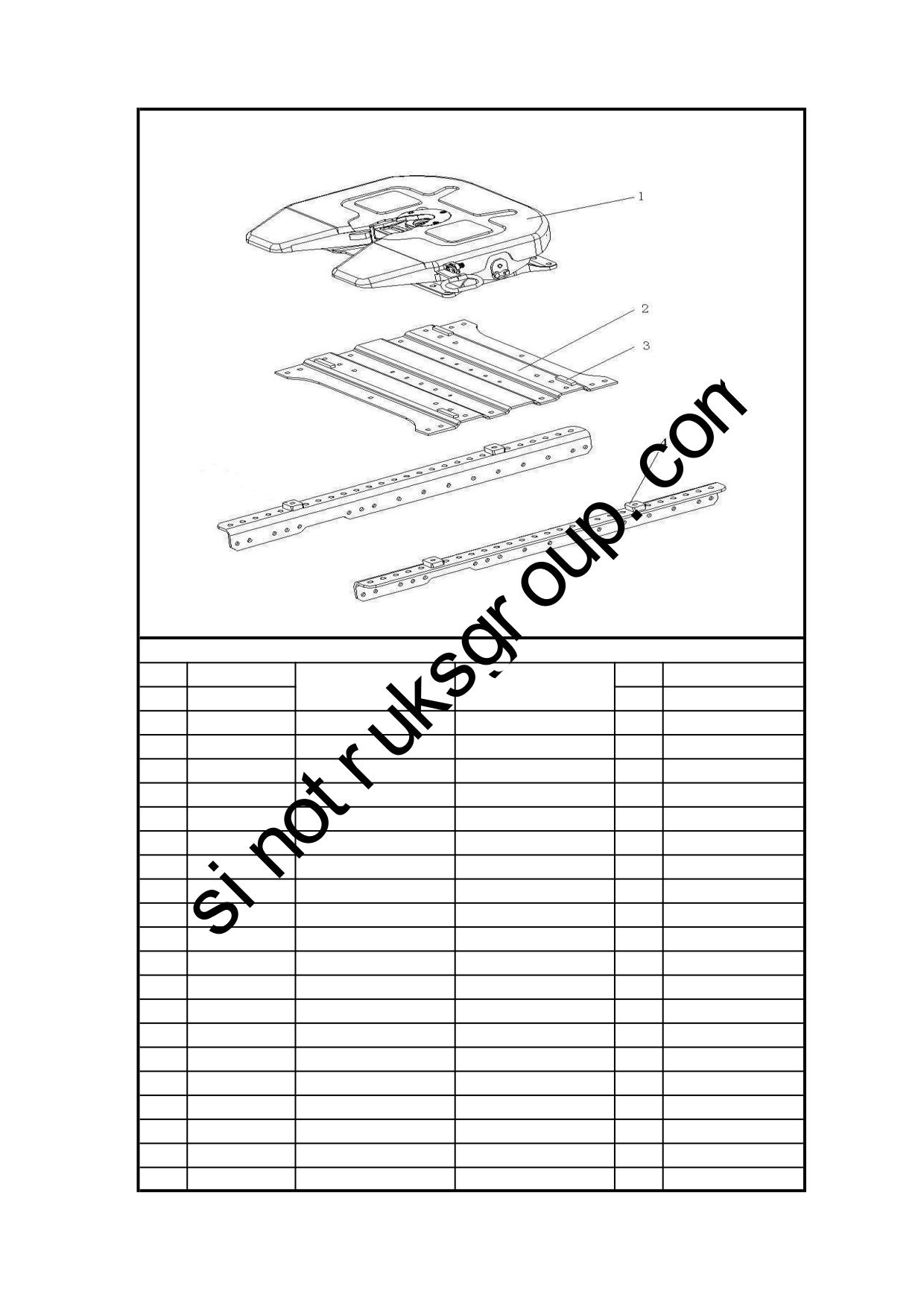

9.06 鞍座牵引装置(A6090金刚鞍座90#国标高度165mm波纹板TGA 270车架)/Fifth Wheel
9.06 鞍座牵引装置(A6090金刚鞍座90#国标高度165mm波纹板TGA 270车架)/Fifth Wheel
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925939001
A6091金刚90鞍座总成
A6091_TEH FIFTH WHEE
1
2
AZ9125931001
鞍座安装板
Plate
1
3
1780 S930009
支架板垫块
Block
4
4
WG9120935095
鞍座止推板
Plate
4
5
ZQ1811640TF6
六角法兰面带齿螺栓M16*
Hexagon flange bolts with te
12
6
ZQ1811645TF6
六角法兰面带齿螺栓M16*
Hexagon flange bolts with te
12
7
ZQ1811650TF6
六角法兰面带齿螺栓M16*
Hexagon flange bolts with te
4
8
ZQ32516T13F6
六角法兰面带齿螺母M16*
Hexagon flange nuts with te
28
第 7 页

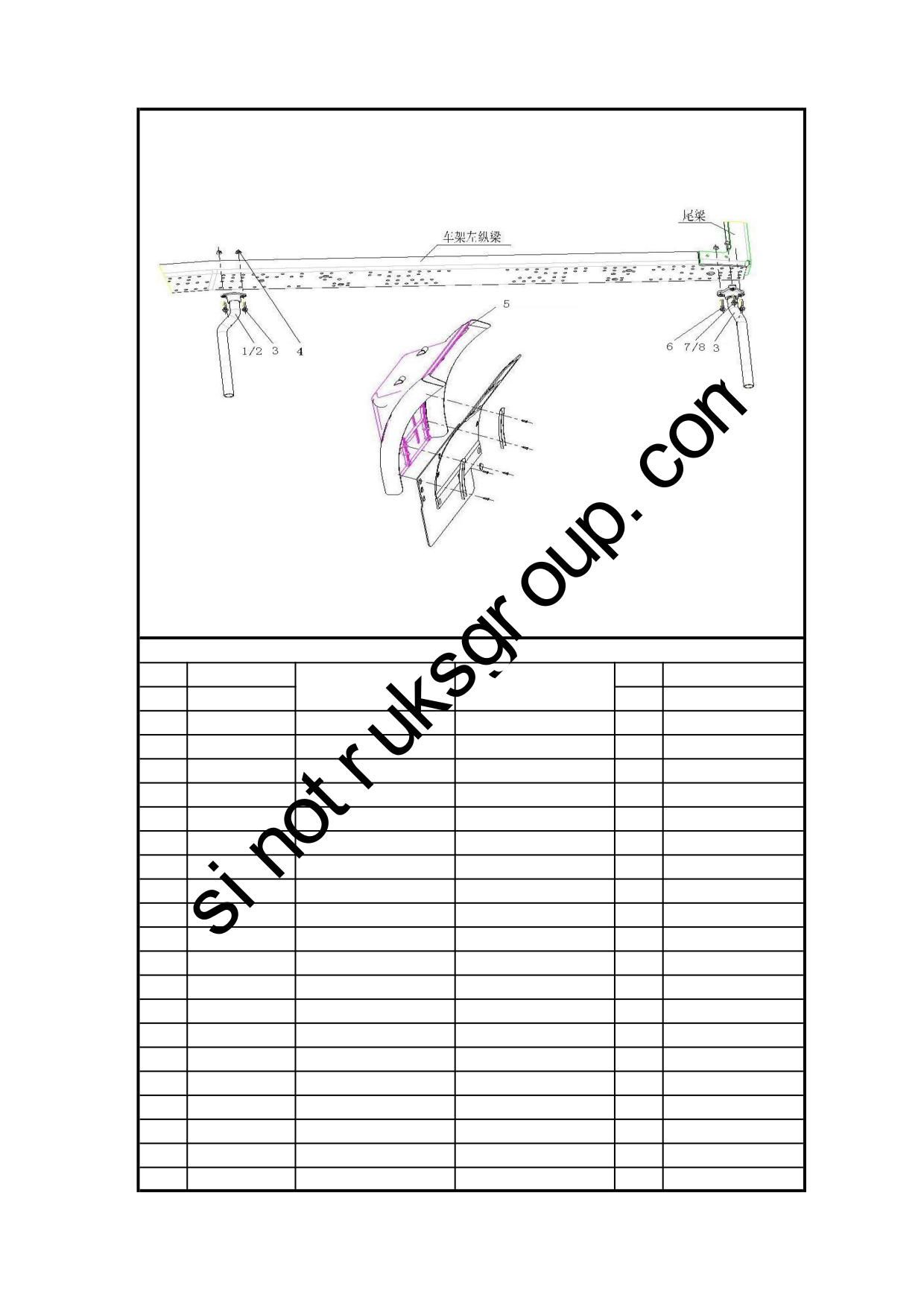

9.07 C7/6X4后轮罩及支架(无上盖/无毛刷/无标识板)/Wheel Cover
9.07 C7/6X4后轮罩及支架(无上盖/无毛刷/无标识板)/Wheel Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
712W42940-4073
左前挡泥板支架
left side bracket (front)
1
2
712W42940-4074
右前挡泥板支架
right side barcket(right)
1
3
ZQ151B1455TF6
六角头螺栓M14*1.5
Hexagon head bolts
6
4
ZQ361B14T13F6
2型六角螺母M14*1.5
Hexagon nuts ,style 2
10
5
WG9719950200
后轮挡泥板总成(无上盖/无毛刷/无标识板)
lunzhao
1
6
ZQ151B1465TF6
六角头螺栓M14*1.5
Hexagon head bolts
4
7
WG9725939320
左后挡泥板支架
left side bracket (back)
1
8
WG9725939325
右后挡泥板支架
right side bracket (back)
1
9
WG9925943808
牌照板
Licence Plate
1
第 8 页
