Sinotruk Howo Tractor Spere Parts Catalog - page 2

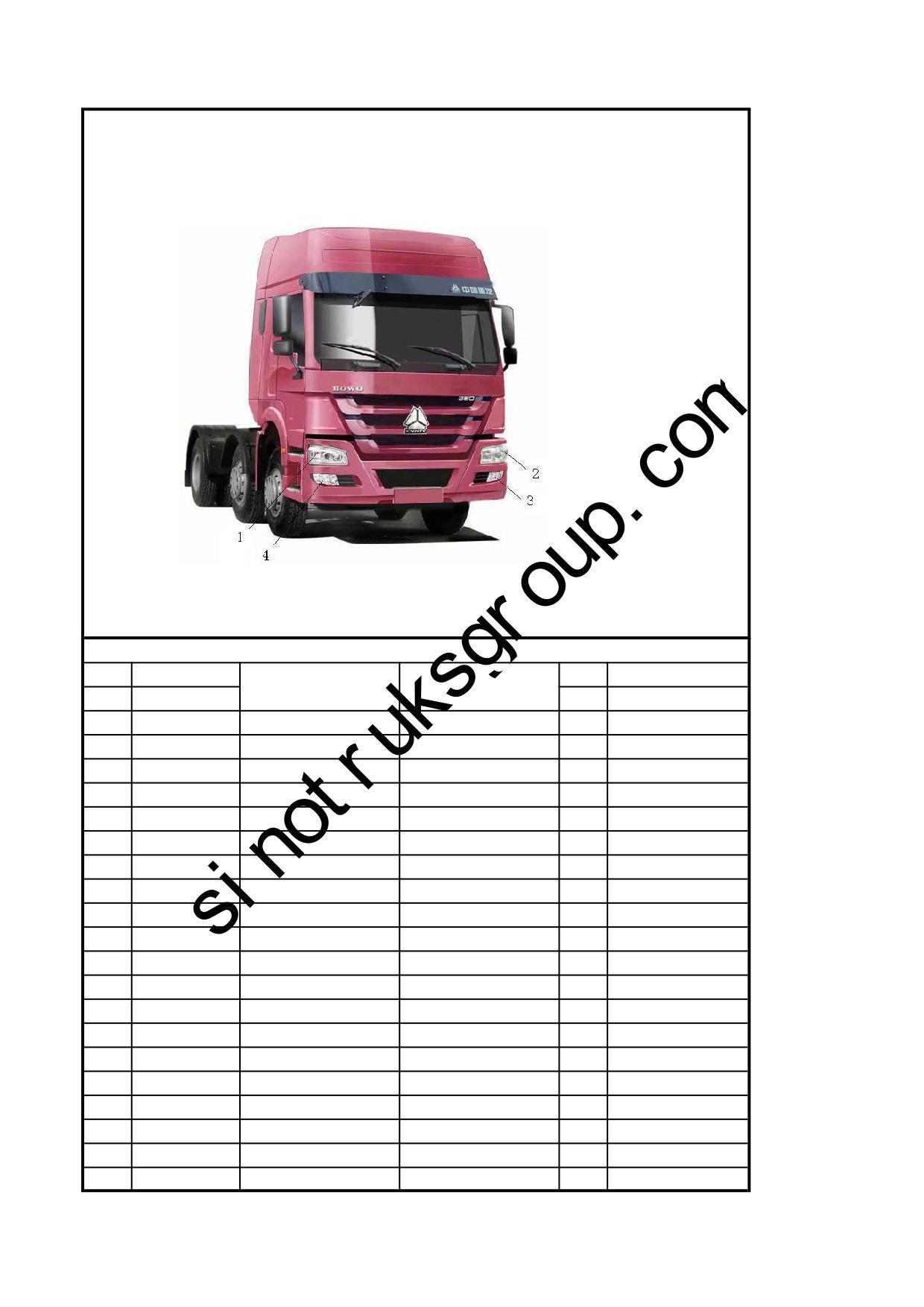

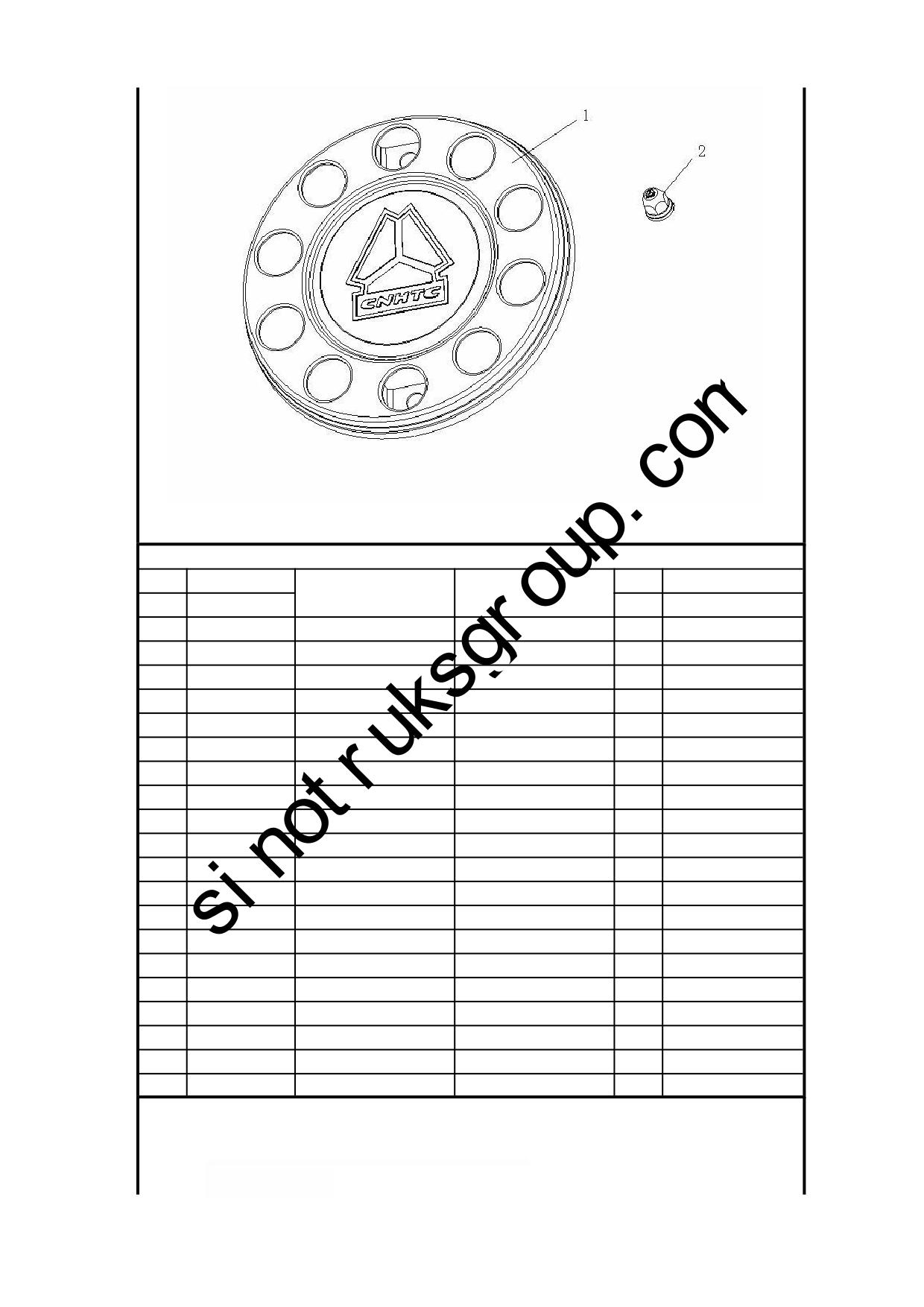

1
AZ2229300001
铭牌
Nameplate
1

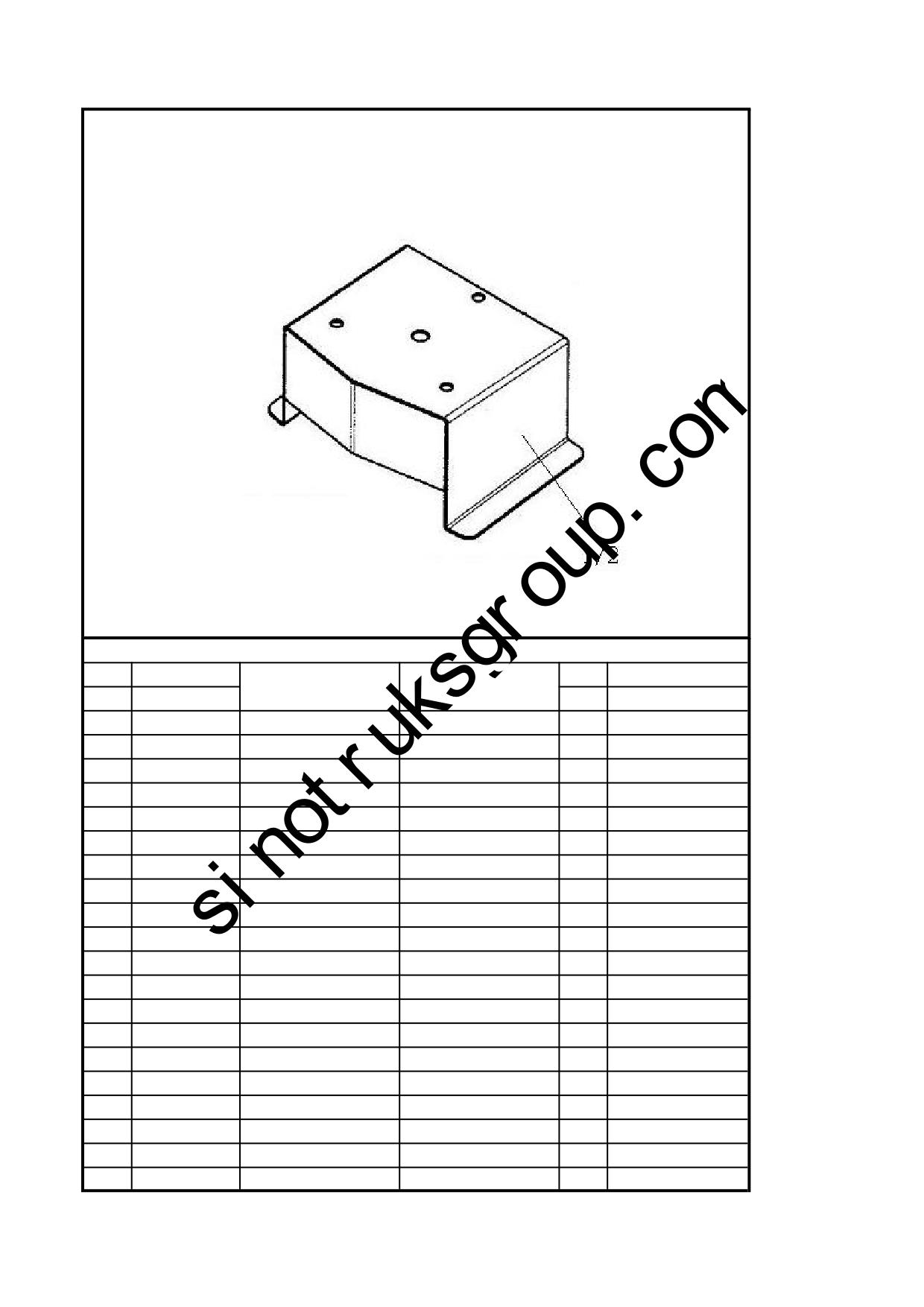

2
WG2203260011
前壳盖板总成
Cover
1
第 26 页

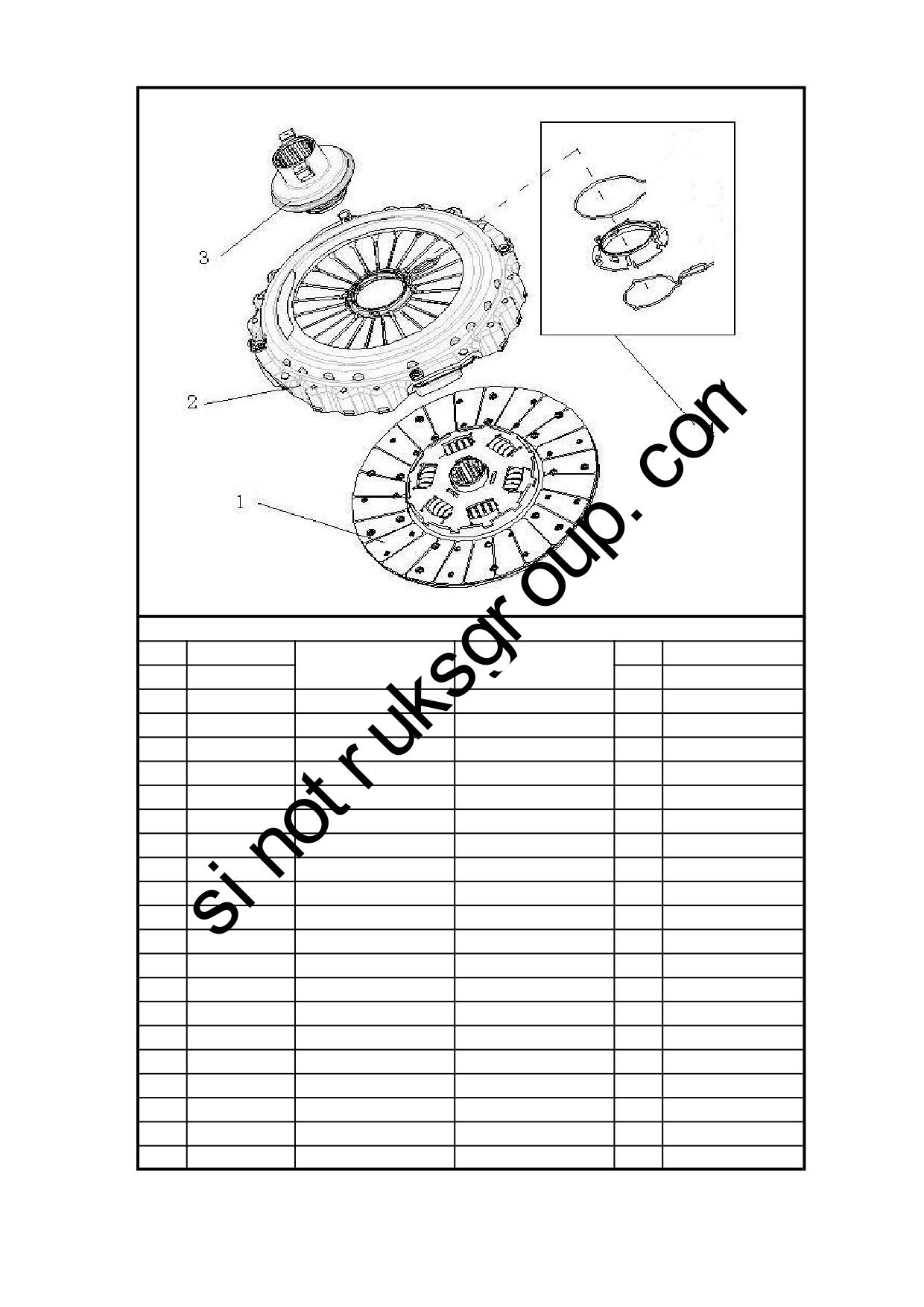

3.2.01 430A型膜片拉式离合器总成/Clutch Ass.
3.2.01 430A型膜片拉式离合器总成/Clutch Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725160300
从动盘总成
Driven disc ass.
1
2
WG9921161100
CH430-21从动盘总成
Clutch ass.
1
3
WG9725160510
离合器分离轴承总成
Release bearing
1
4
AZ9725160060
分离拉环总成
Release ring ass.
1
第 1 页

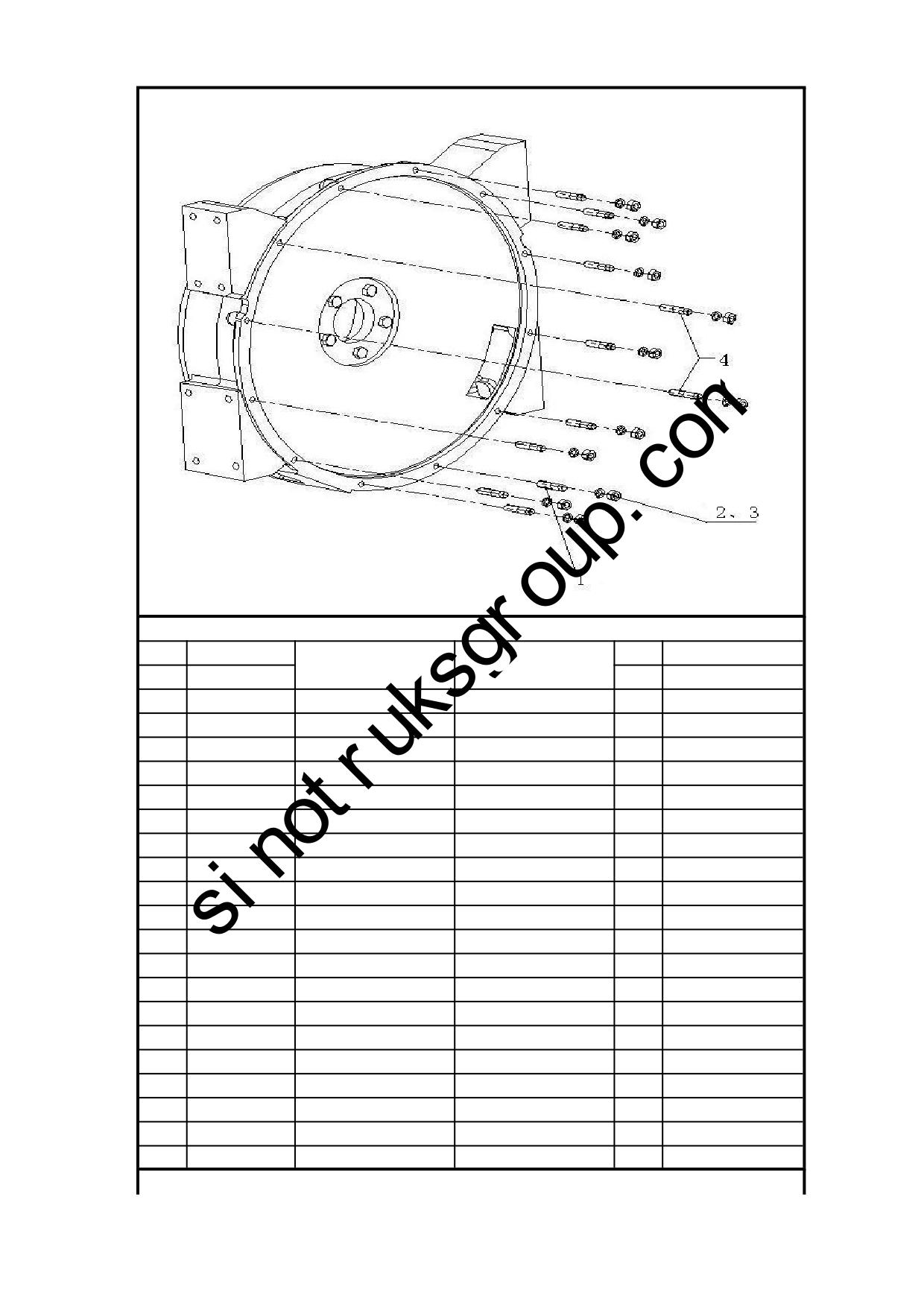

3.3.01 铸铁壳变速器用双头螺柱/Stud
3.3.01 铸铁壳变速器用双头螺柱/Stud
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
VG9003813543
双头螺柱
Stud
10
2
190003871305
1型六角螺母
Nut
12
3
190003931122
弹簧垫圈
Spring washer
12
4
190003813544
双头螺柱
Stud
2

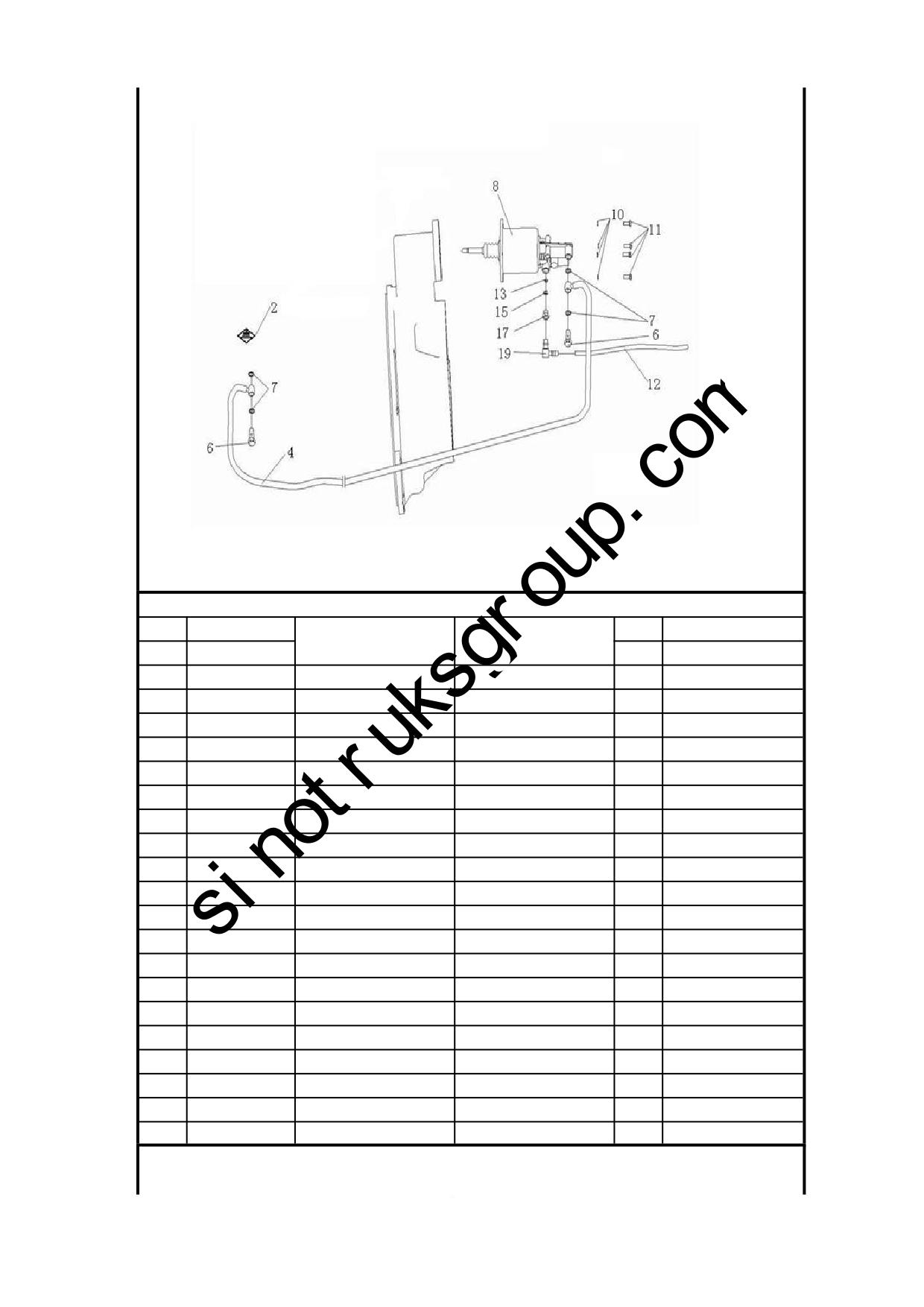

3.3.02 离合器液压操纵装置/Operating System
第 1 页
3.3.02 离合器液压操纵装置/Operating System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9114230019
离合器制动液标牌
Nameplate
1
4
WG9719230088
高压软管
Hose
1
6
190003962621
空心螺栓
Female screw
2
7
Q72314T5F
密封垫圈
Washer
4
8
WG9725230051
离合器助力缸（Φ102、Φ2Operating cylinder
1
10
Q41208
外锯齿锁紧垫圈
Washer
4
11
Q150B0818
六角头螺栓
Screw
4
12
190003179781
聚酰胺管（Φ8*1）
Plastic pipe
100
cm
13
WG9000361004
弹性元件NG8
Spring part NG8
1
15
WG9000361005
卡簧NG8
Clam spring NG8
1
17
WG9000361006
螺母座NG8
Nut seat NG8
1
19
WG9000361201
直角接头体NG8/NW6
"L" shape connector NG8/NW6
1

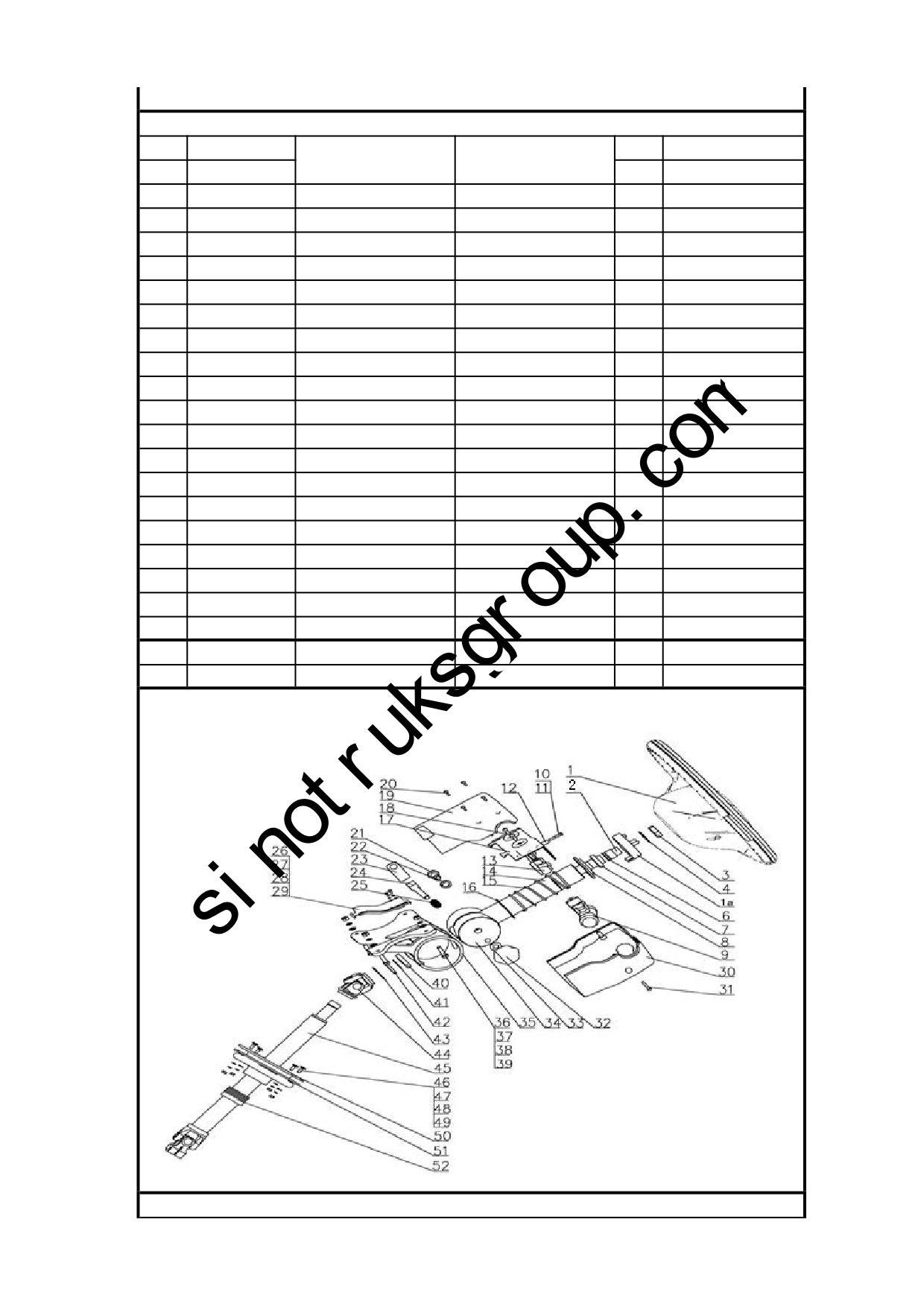

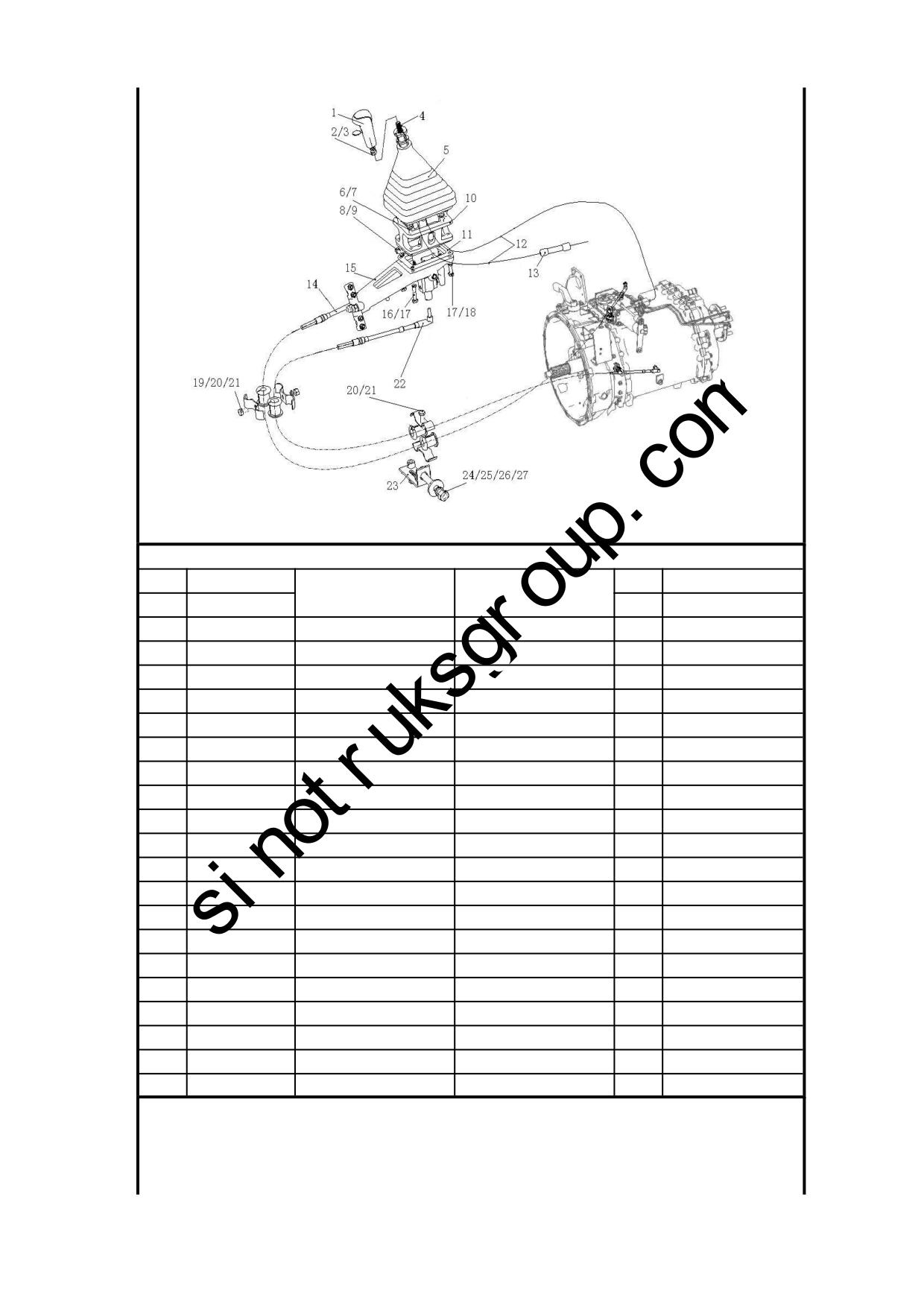

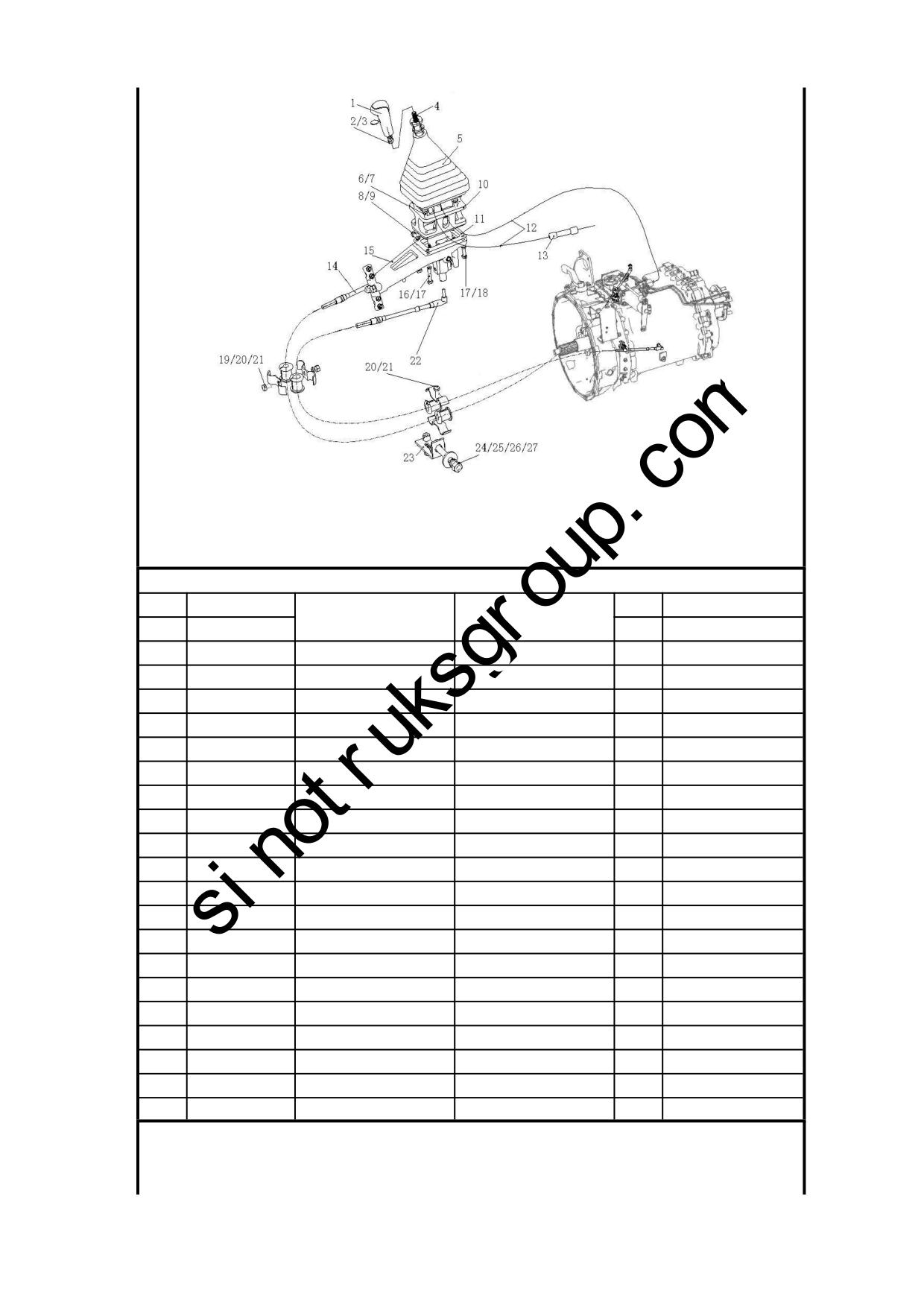

3.3.03 HW19710变速器软轴操纵装置/Flexible Cable Shift System
第 2 页
3.3.03 HW19710变速器软轴操纵装置/Flexible Cable Shift System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925240020
变速器换挡手柄及挡位标
Shifting handle and gear ind
1
2
Q40312
弹簧垫圈
Spring washer
1
3
Q340B12
Ⅰ型六角头螺母
Nut
1
4
AZ9700240078
变速器操纵杆
Rod
1
5
AZ9700240077
防尘罩
Dustproof cover
1
6
Q218B0825
内六角圆柱头螺钉
Screw
6
7
Q40008
小垫圈
Washer
6
8
Q150B0816
六角头螺栓
Screw
1
9
Q40308
弹簧垫圈
Spring washer
1
10
AZ9725240102
操纵器连接块（左置车）
Block
1
11
AZ9725240119
纸垫
Paper gasket
2
12
WG9700240006
变速器手柄气管
Air pipe
1
13
WG9700240003
6/4快插变径接头
Connector
1
14
WG9725240204
选挡软轴总成（3400）
Flexible cable-select gear
1
15
WG9725240208
操纵器
Shifting device
1
16
Q150B0845
六角头螺栓
Screw
2
17
Q40308
弹簧垫圈
Spring washer
4
18
Q150B0830
六角头螺栓
Screw
2
19
Q150B0610
六角头螺拴
Screw
1
20
Q40306
弹簧垫圈
Spring washer
2
3.3.03 HW19710变速器软轴操纵装置/Flexible Cable Shift System
第 3 页
3.3.03 HW19710变速器软轴操纵装置/Flexible Cable Shift System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q340B06
I型六角螺母
Nut
2
22
WG9725240202
换挡软轴总成（3300）
Flexible cable ass.-shifting g
1
23
WG9718360017
五孔支架
Bracket
1
24
Q150B1035
六角头螺栓
Screw
1
25
Q40210
大垫圈
Washer
1
26
Q340B10
六角螺母
Screw
1
27
Q40310
弹簧垫圈
Spring washer
1
28
Q150B0615
六角头螺栓
Screw
1
29
Q40106
平垫圈
Washer
2
30
Q40012
小垫圈
Washer
1
31
WG9725240180
过孔塞
Plug
1

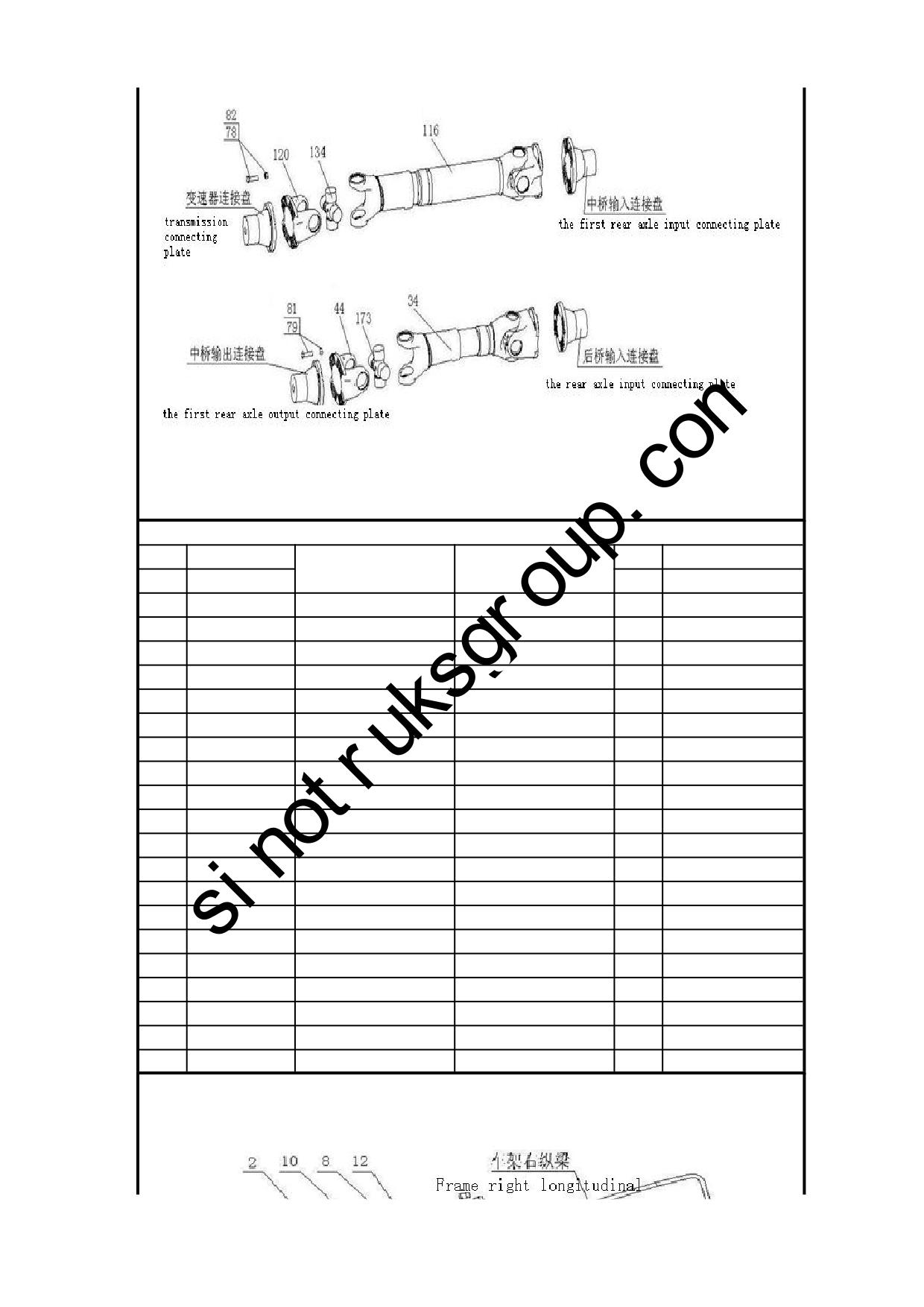

3.3.04 传动轴/Propeller Shaft
第 4 页
3.3.04 传动轴/Propeller Shaft
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
34
AZ9114310126
中后桥传动轴
Propeller shaft
1
44
26013314062
传动轴连接盘
Flange
2
78
Q151B1450TF2
六角头螺栓
Screw
8
79
WG9012310124
六角头螺栓
Screw
16
81
190003888459
自锁螺母
Nut
16
82
AZ9003888458
自锁螺母
Nut
8
116
AZ9939311260
传动轴
Propeller shaft
1
120
AZ9315313635
传动轴连接盘
Flange
2
134
WG9725310020
万向节十字轴总成
Universal joint
2
173
WG6013314080
万向节总成
Universal joint
2

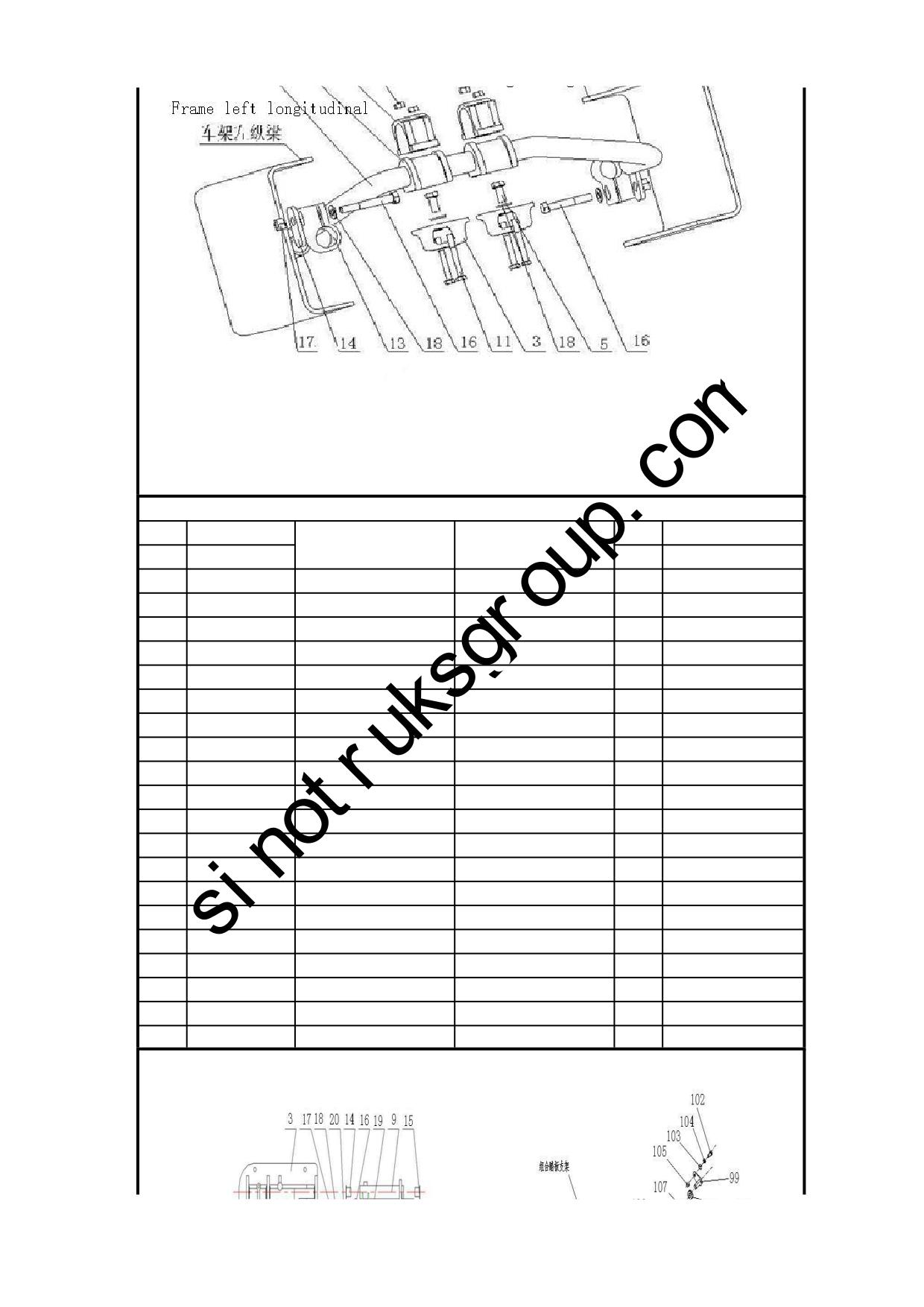

3.3.05 12L/6X4/DE变速箱辅助支撑/Transmission Support
第 5 页
3.3.05 12L/6X4/DE变速箱辅助支撑/Transmission Support
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
AZ9925590022
弯管
Elbow pipe
1
3
WG9725590319
支架
Bracket
2
5
Q151B1630
六角头螺栓
Screw
2
6
Q40316
弹簧垫圈
Spring washer
2
7
Q40116
平垫圈
Washer
2
8
1880 680024
固定夹块
Block
2
10
199100680068
橡胶轴承
Rubber bearing
2
11
Q150B1080
六角头螺栓
Screw
4
12
Q33210
2型全金属六角锁紧螺母
Nut
4
13
AZ9725590313
管夹
Pipe clamp
2
14
AZ9725590309
垫板
Plate
2
15
AZ9725590310
垫板
Plate
2
16
Q150B1685
六角头螺栓
Screw
2
17
Q33216
自锁螺母
Nut
2
18
Q40116
平垫圈
Washer
2

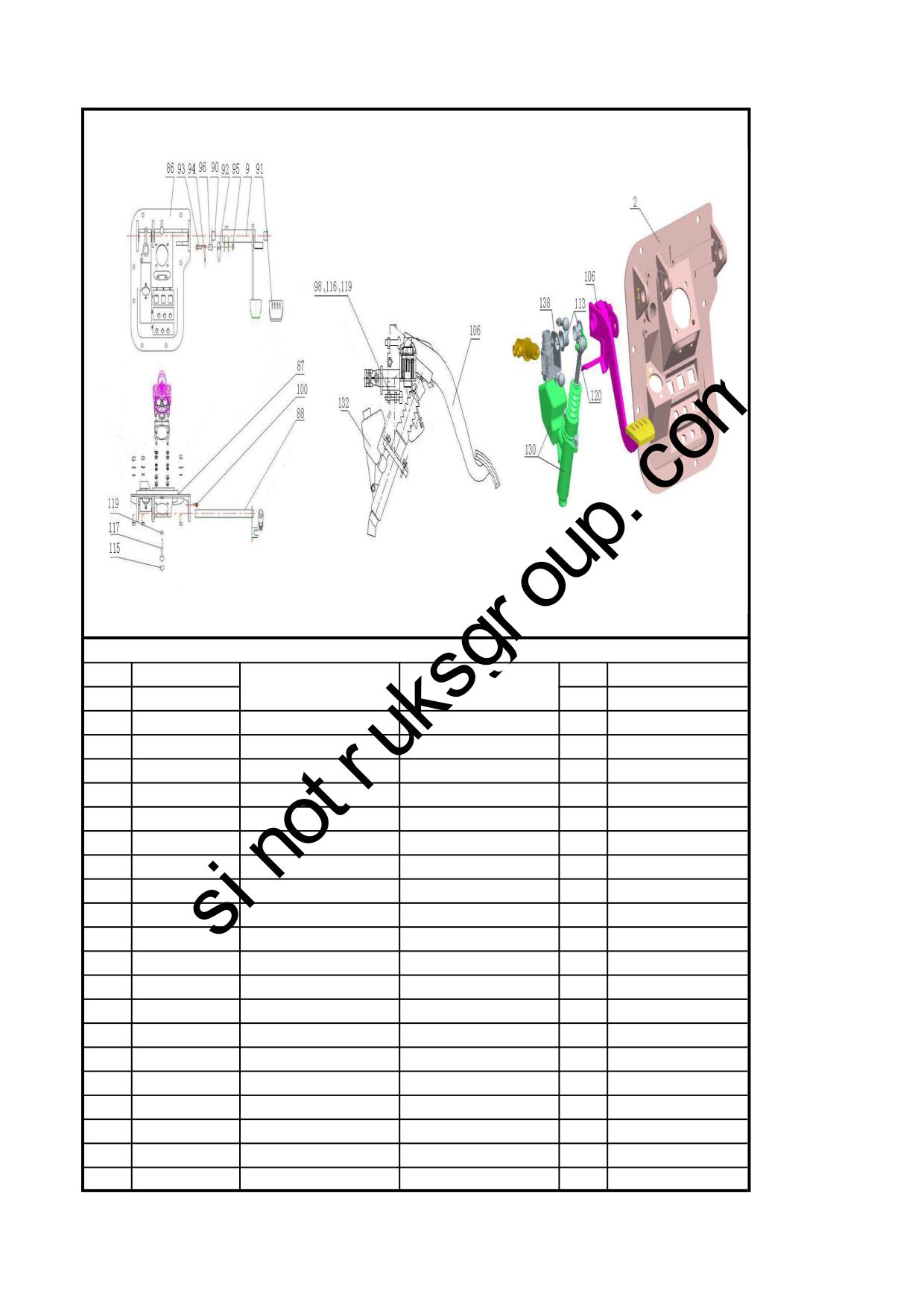

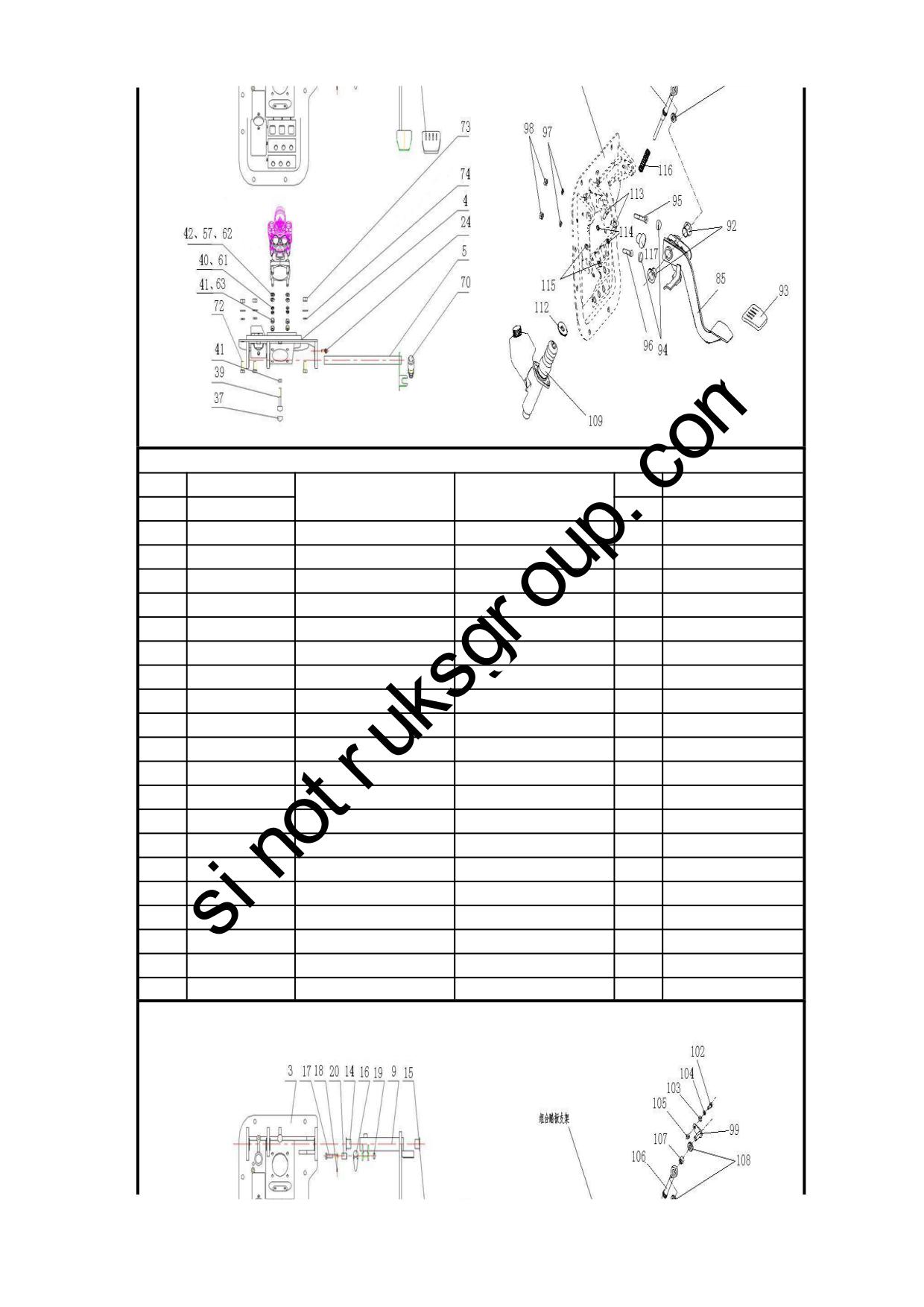

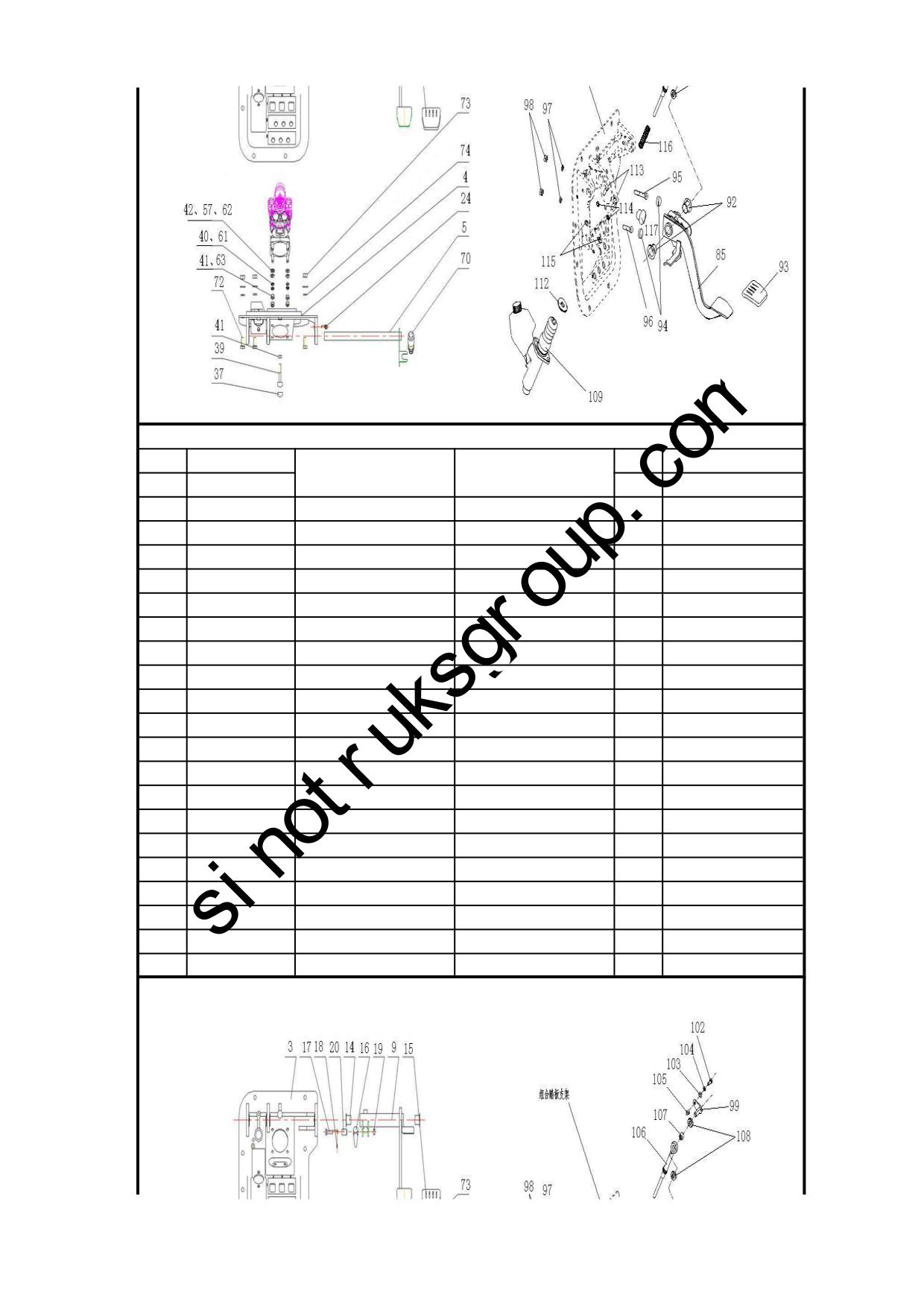

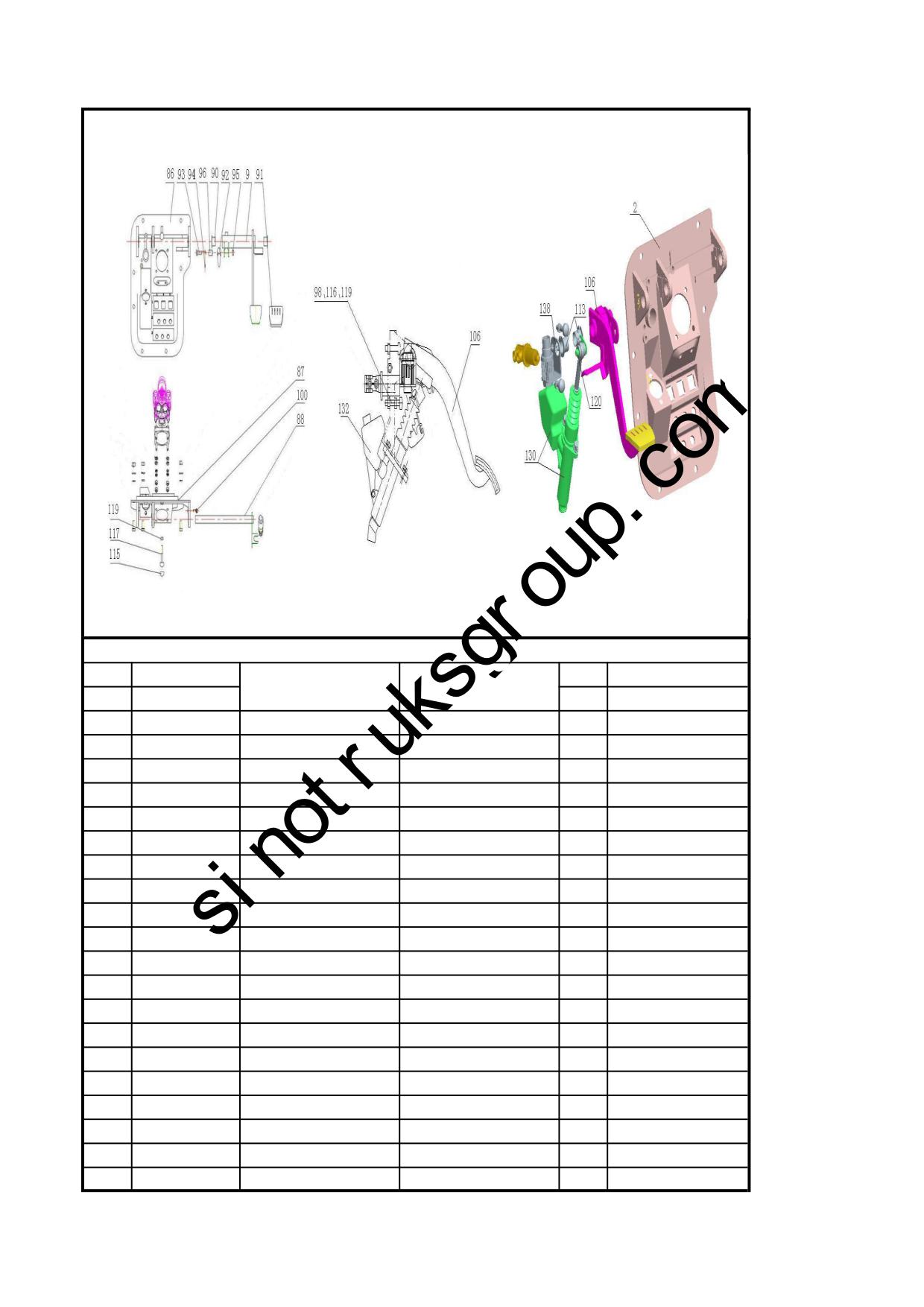

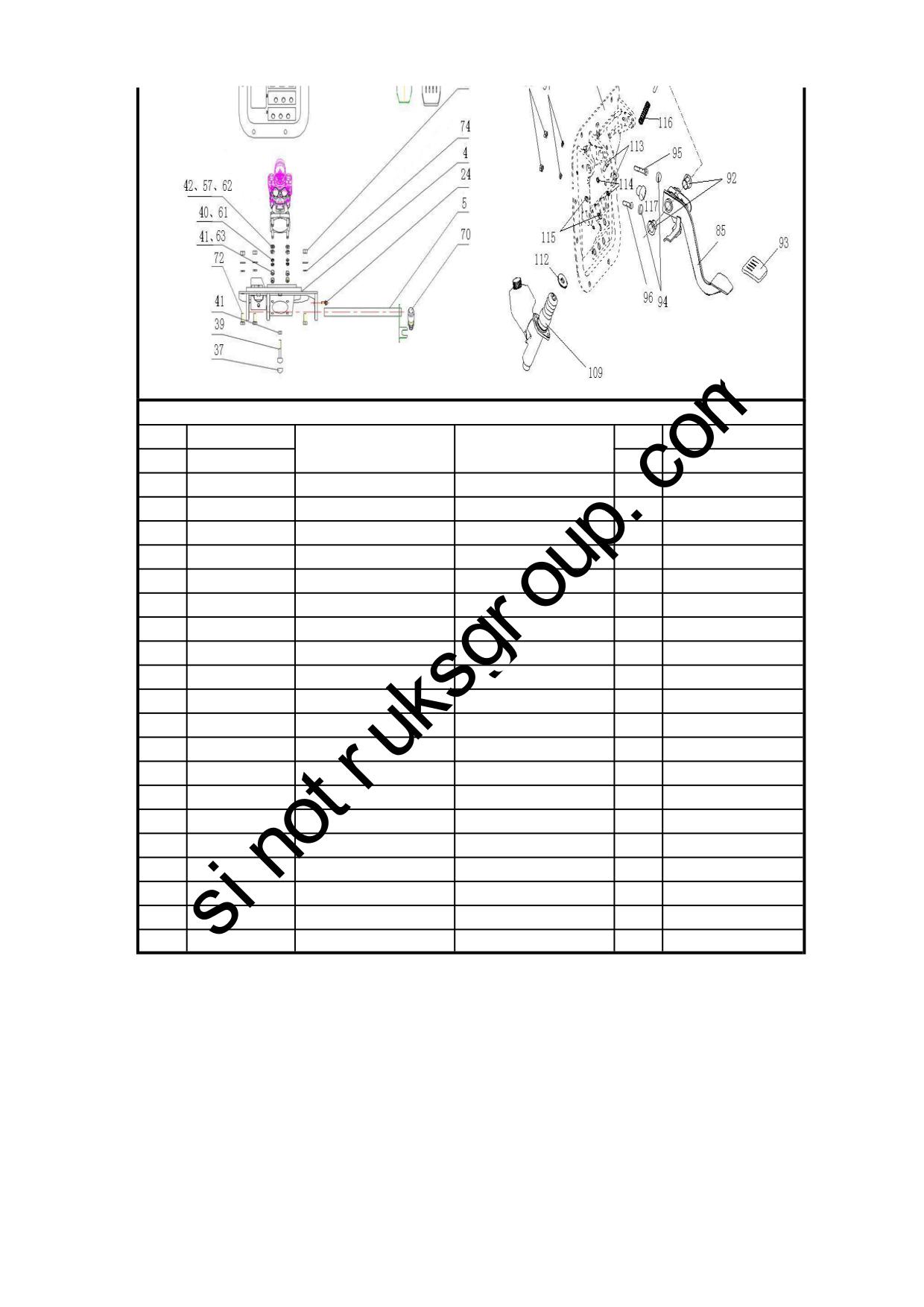

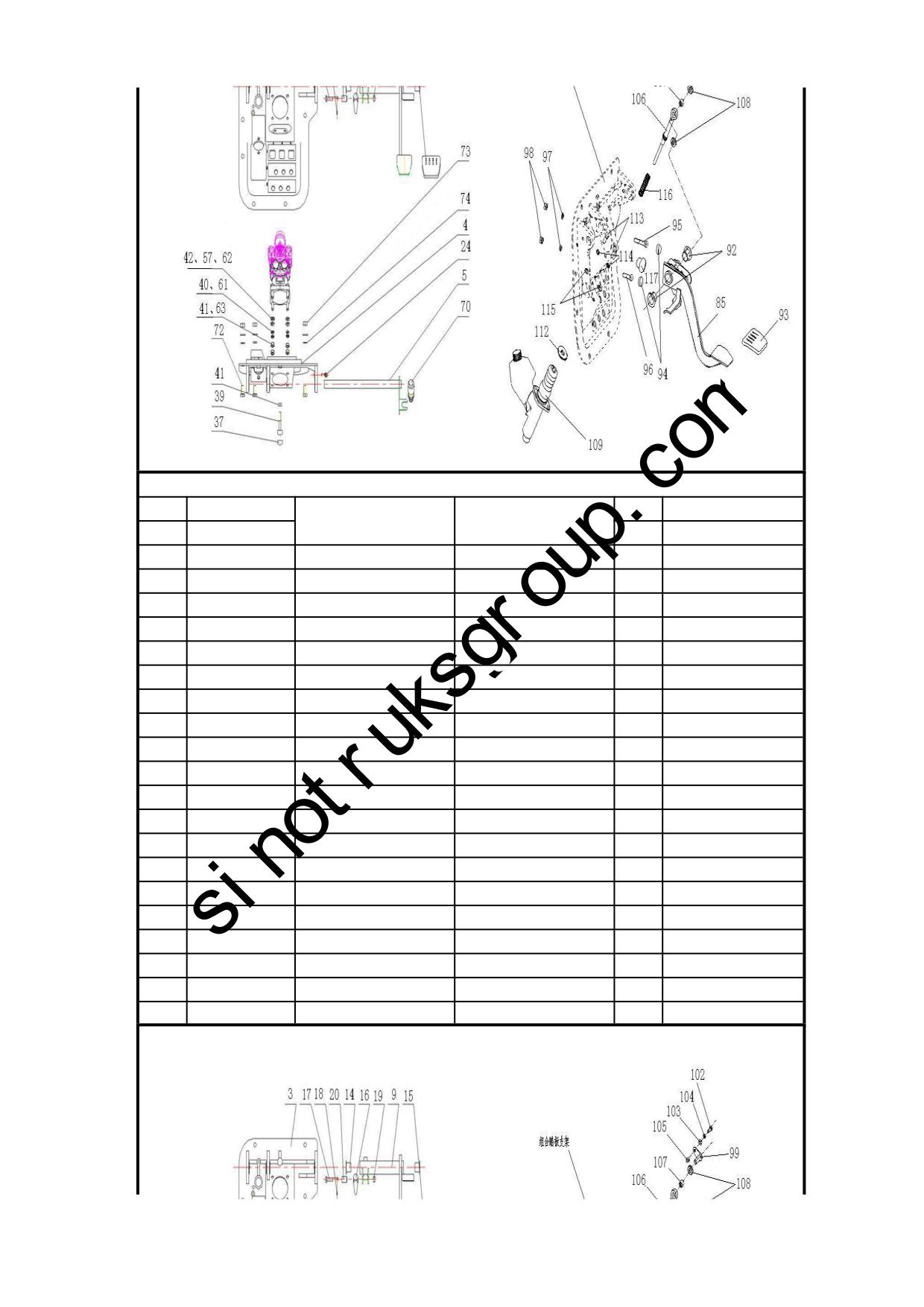

3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
第 6 页
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
AZ9725361023
HOWO组合踏板操纵总成(新
Pedal ass.
1
3
AZ9725360020
组合支架
Bracket
1
5
AZ9719360051
芯轴总成
Shaft ass.
1
6
AZ9719360052
芯轴
Central spindle
1
7
AZ9719360053
支架
Bracket
1
8
AZ9719360055
制动踏板总成
Brake foot pedal
1
9
AZ9719360056
轴
Shaft
1
10
AZ9719360057
制动踏板臂
Brake pedal arm
1
11
AZ9123360113
踏板
Foot pedal
1
12
AZ9719360059
限位支架
Limit bracket
1
13
AZ9719360066
支架
Bracket
1
14
AZ9719360060
自润滑衬套
Sleeve
2
15
AZ9123230226
踏板橡胶罩
Rubber cover
1
16
AZ9719360063
挺杆
Push rod
1
17
Q173B0845
六角头螺杆带孔螺栓
Screw
1
18
Q5002016
开口销
Split pin 1
1
19
Q341B08
I型六角螺母-细牙
Nut
1
20
AZ9719360062
销轴
Shaft
1
21
Q150B0845
六角头螺栓
Screw
1
22
AZ9123360067
堵头
Plug
1
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
第 7 页
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
23
Q340B08
1型六角螺母
Nut
1
24
Q1840616
六角法兰面螺栓
Screw
1
25
WG9000360520
制动总阀
Foot Brake Valve
1
27
Q33208
2型全金属六角锁紧螺母
Nut
4
72
Q150B1020
六角头螺栓
Screw
7
73
Q340B10
六角螺母
Nut
7
74
Q40310
弹簧垫圈
Spring washer
7
75
WG9000361007
弹性元件NG12
Connector NG8
4
77
WG9000361008
卡簧NG12
Snap spring NG8
4
79
WG9000361009
螺母座NG12
Nut seat NG8
4
83
AZ9725230015
离合器操纵部分
Clutch Control
1
85
AZ9719230225
离合器踏板总成
Clutch foot pedal ass.
1
86
AZ9123360113
踏板
Foot pedal
1
87
AZ9719230005
离合器踏板轴轴套
Shaft sleeve
1
88
AZ9719230022
限位角板
Plate
1
89
AZ9719230044
离合器踏板臂
Clutch foot pedal arm.
1
90
AZ9719230053
支架
Bracket
1
91
AZ9719230224
支架
Bracket
1
92
AZ9719360060
自润滑衬套
Sleeve
2
93
AZ9123230226
踏板橡胶罩
Rubber cover
1
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
第 8 页
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
94
AZ9123360067
堵头
Plug
2
95
Q150B0830
六角头螺栓
Screw
1
96
Q150B0845
六角头螺栓
Screw
1
97
Q40308
弹簧垫圈
Spring washer
2
98
Q340B08
1型六角螺母
Nut
2
99
AZ9719230228
销轴总成
Shaft ass.
1
100
AZ9719230226
销轴
Shaft
1
101
AZ9719230227
支架
Bracket
1
102
Q150B0616
六角头螺栓
Screw
1
103
Q40106
平垫圈
Washer
1
104
Q40306
弹簧垫圈
Spring washer
1
105
Q340B06
I型六角螺母
Nut
1
106
AZ9719230222
离合器总泵推杆
Rod ass.
1
107
AZ9123230053
无内圈滚针轴承
Needle bearing
1
108
AZ9719230229
垫圈
Washer
2
109
WG9719230023
离合器总泵及储油罐总成
Cluch pump and tank ass.
1
112
AZ9719230231
弹簧座
Spring seat
1
113
Q150B0820
六角头螺栓
Screw
2
114
Q40108
平垫圈
Washer
2
115
Q40308
弹簧垫圈
Spring washer
2
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
第 9 页
3.3.06 HOWO组合踏板操纵装置(新开关)/Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
116
AZ9719230232
回位弹簧
Spring
1
117
AZ9719230021
密封堵
Plug
1
118
WG9725716002
双触点制动灯开关
Brake lamp switch
1
第 10 页

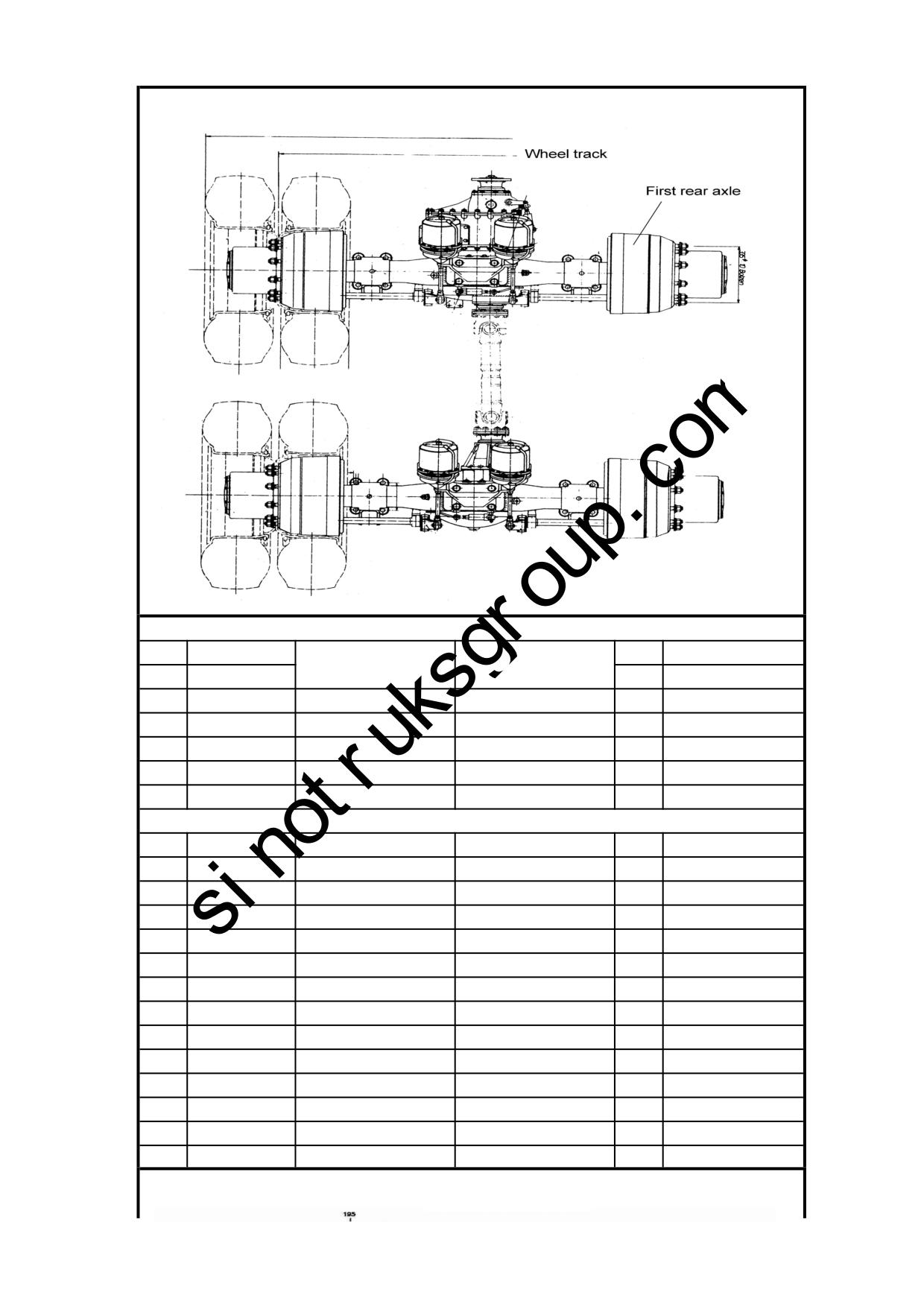

4.01 双后驱动桥总成/Rear Tandem Drive Axles Ass.
4.01 三段式铸造双桥总成/Rear Tandem Drive Axles Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
0
AH71131400973
三段式铸造双桥(QT)(4.8
Rear tandem drive axles ass.
1
0.1
AH71131541971
三段式铸造中桥(QT)(4.8
1st rear axle ass.(i=4.8)
1
0.2
AH71131551973
三段式铸造后桥(QT)(4.8
Rear axle ass.(i=4.8)
1
主要配置/Main Configurations
1
型号:HC16
Modle:HC16
2
铸造桥壳
Pressing axle housing
3
主减速比4.8
Reduction ratio 4.8
4
输入法兰Φ165mm
Input flange Φ165mm
5
轮距1850mm
Wheel track 1850mm

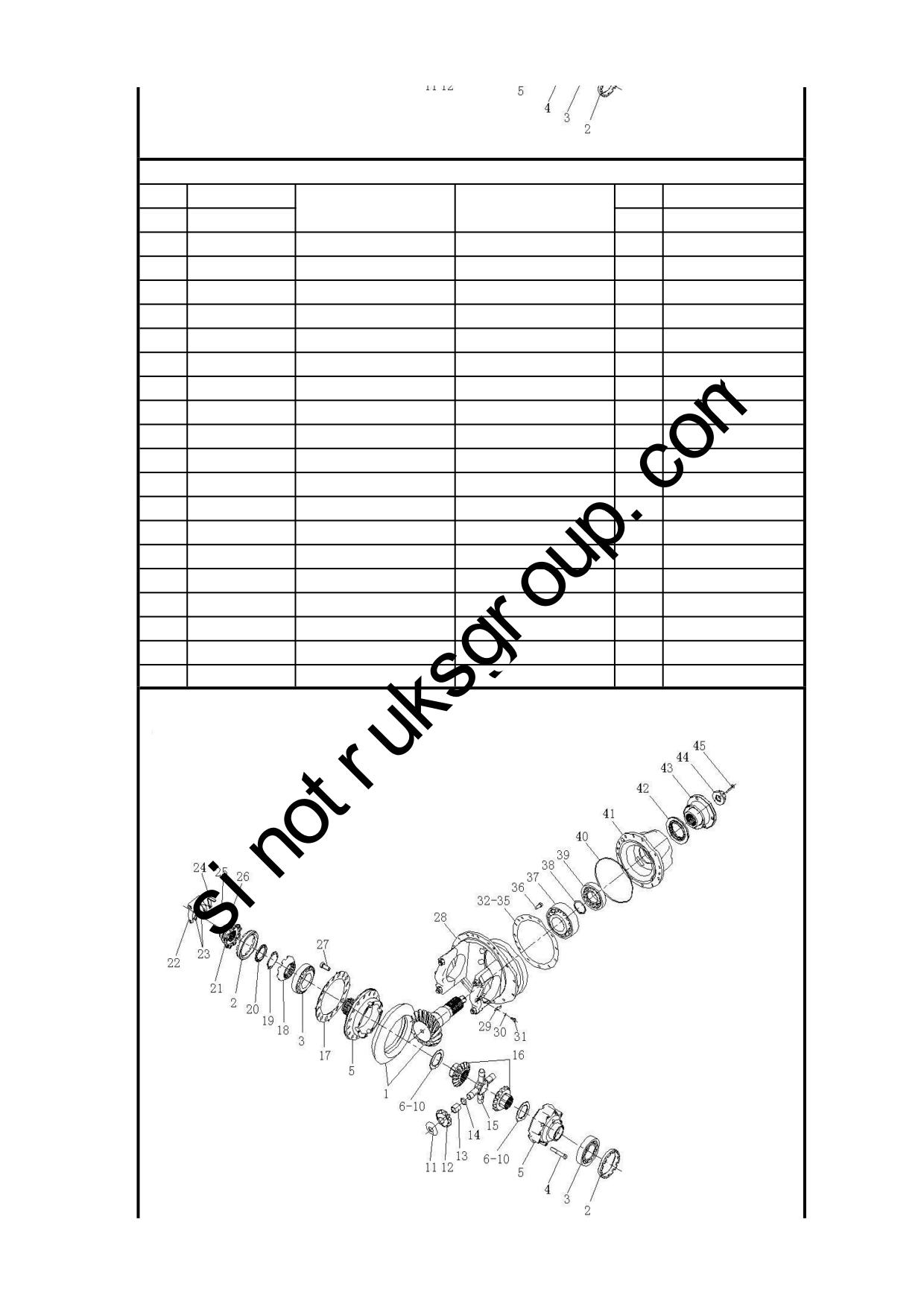

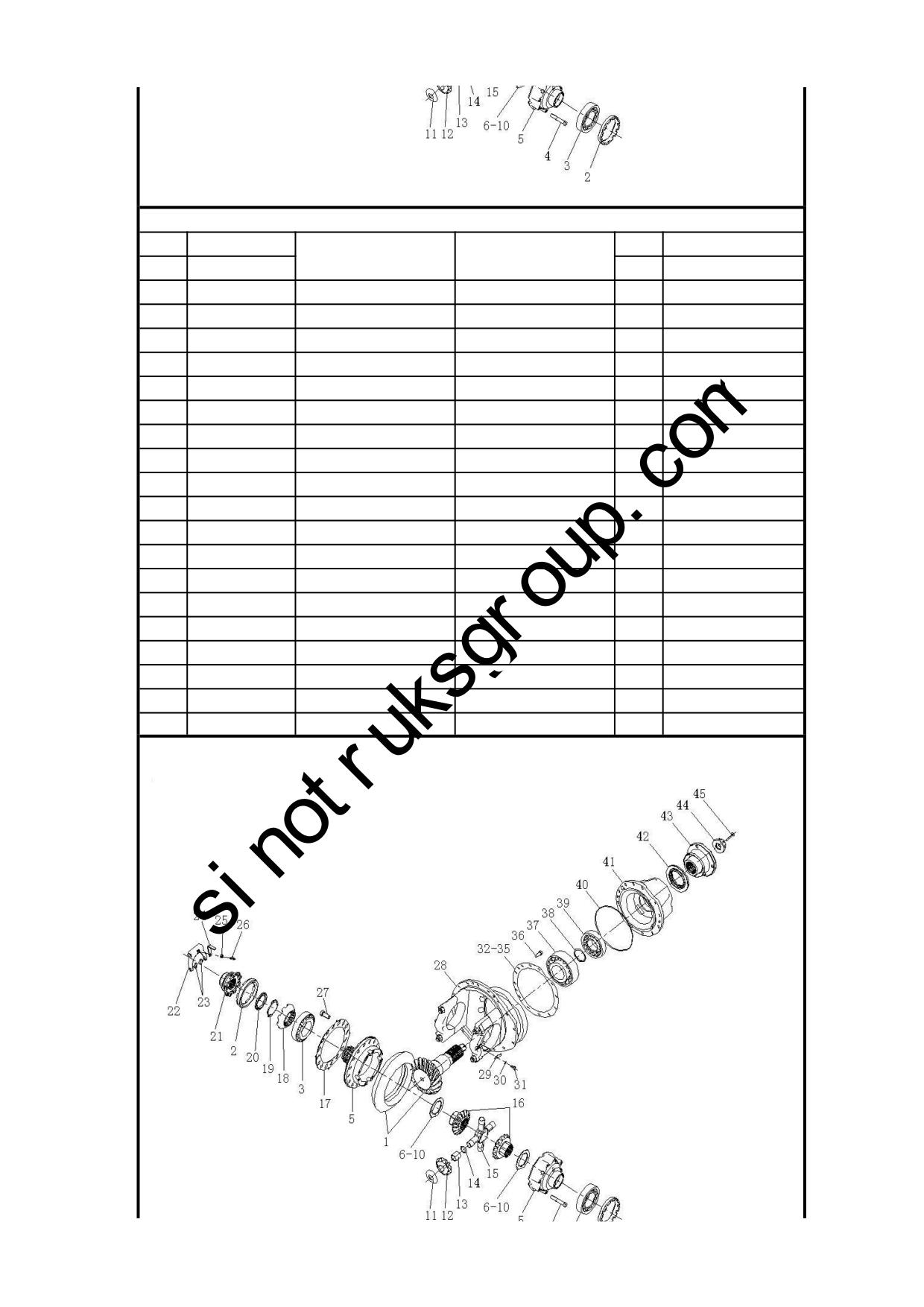

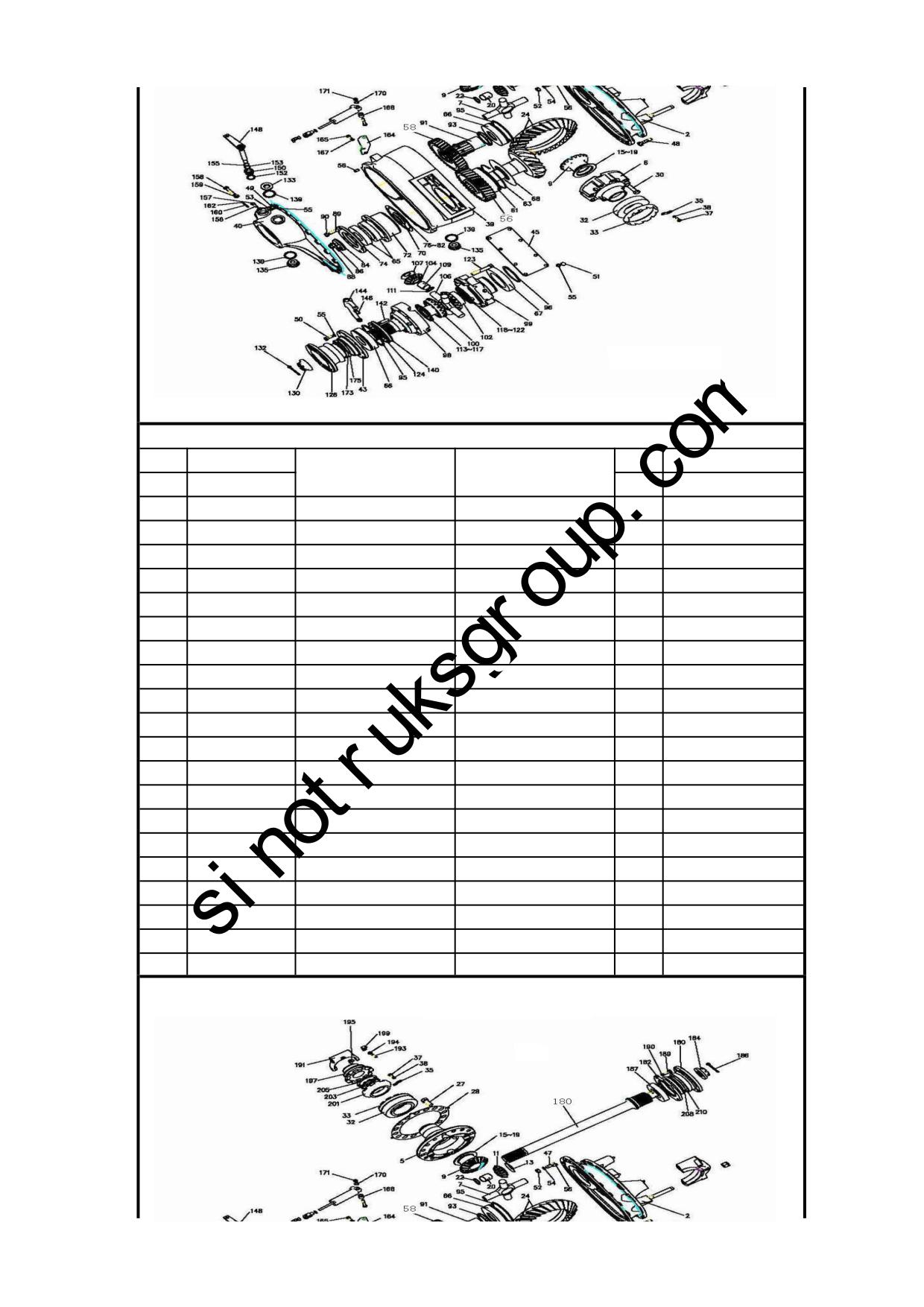

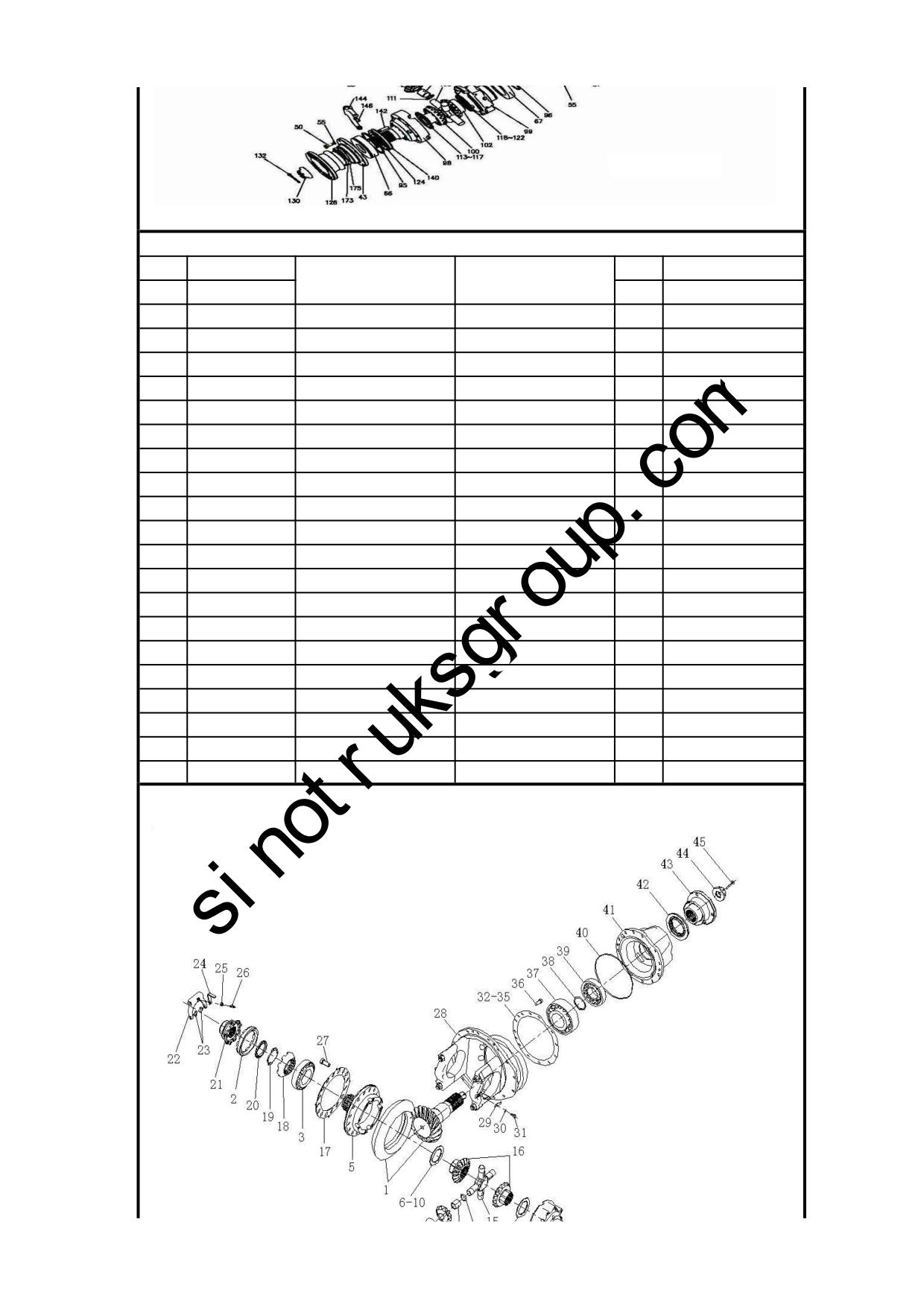

4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 1 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9231320734
中桥中段(i=4.8,XSφ180
Middle of 1st rear axle
1
2
WG9014320120
主减速器壳(中桥)
Final drive housing
1
4
AZ9231320272
差速器壳
Differential housing
1
5
AZ9231320163
差速器壳（左）
Differential housing
1
6
AZ9231320164
差速器壳（右）
Differential housing
1
7
AZ9231320150
十字轴
Cross-axis
1
8
190007991779
106号二硫化目(MO)
Molybdenum disulfide
7
9
WG9231320151
半轴齿轮
Gear
2
11
WG9231320152
行星齿轮
Gear
4
13
WG9231320153
行星齿轮垫片
Shim
4
15
AZ9231320154
调整垫片
Shim
1
16
AZ9231320155
调整垫片
Shim
1
17
AZ9231320156
调整垫片
Shim
1
18
AZ9231320157
调整垫片
Shim
1
19
AZ9231320158
调整垫片
Shim
1
20
WG9231320159
衬套
Bushing
4
22
WG9231320160
衬套挡圈
Ring
4
24
WG9114320251
锥齿轮副 28/17
Bevel gear & ring gear asse
1
27
Q151B1635TF2
六角头螺栓
Bolt
16
28
WG9114320003
锁片-从动锥齿轮螺栓
Shim
1
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 2 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
30
WG9231320169
六角头螺栓
Bolt
8
32
190003326148
圆锥滚子轴承 32216 GB/
Tapered roller bearing
2
33
WG3809320159
差速器轴承调整螺母
Nut
2
35
WG79000320027
止动片
Shim
2
37
Q150B0816
六角头螺栓
Bolt
2
38
Q40308
弹簧垫圈
Spring washer
2
39
AZ9231320259
过桥箱
Bridge gear box
1
40
AZ9231320264
过桥箱盖
Cover
1
41
AZ9231320260
过桥箱盖
Cover
1
42
190003989279
碗形堵塞
Plug
1
43
WG9014320175
端盖
Cover
1
44
WG9014320118
接油板总成
Plate
1
46
190003813628
双头螺柱
Stud
14
47
Q1201225F3
双头螺栓
Stud
4
48
Q1201028F3
双头螺柱
Stud
18
49
Q150B1025
六角头螺栓
Bolt
8
50
Q150B1020Q
六角头螺栓
Bolt
8
51
Q340B12
Ⅰ型六角头螺母
Nut
18
52
Q340B10
六角螺母
Nut
18
53
Q40312
弹簧垫圈
Spring washer
18

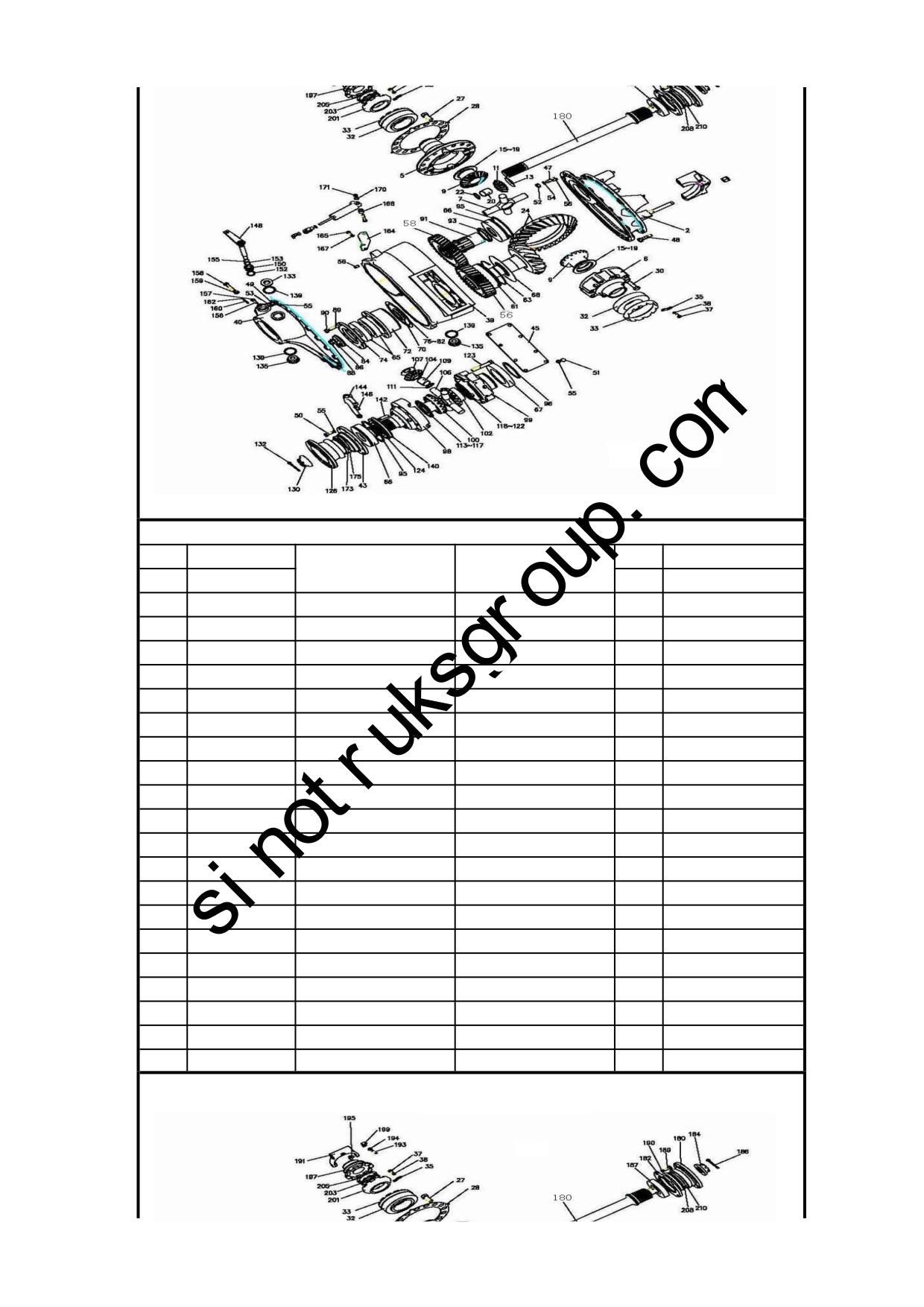

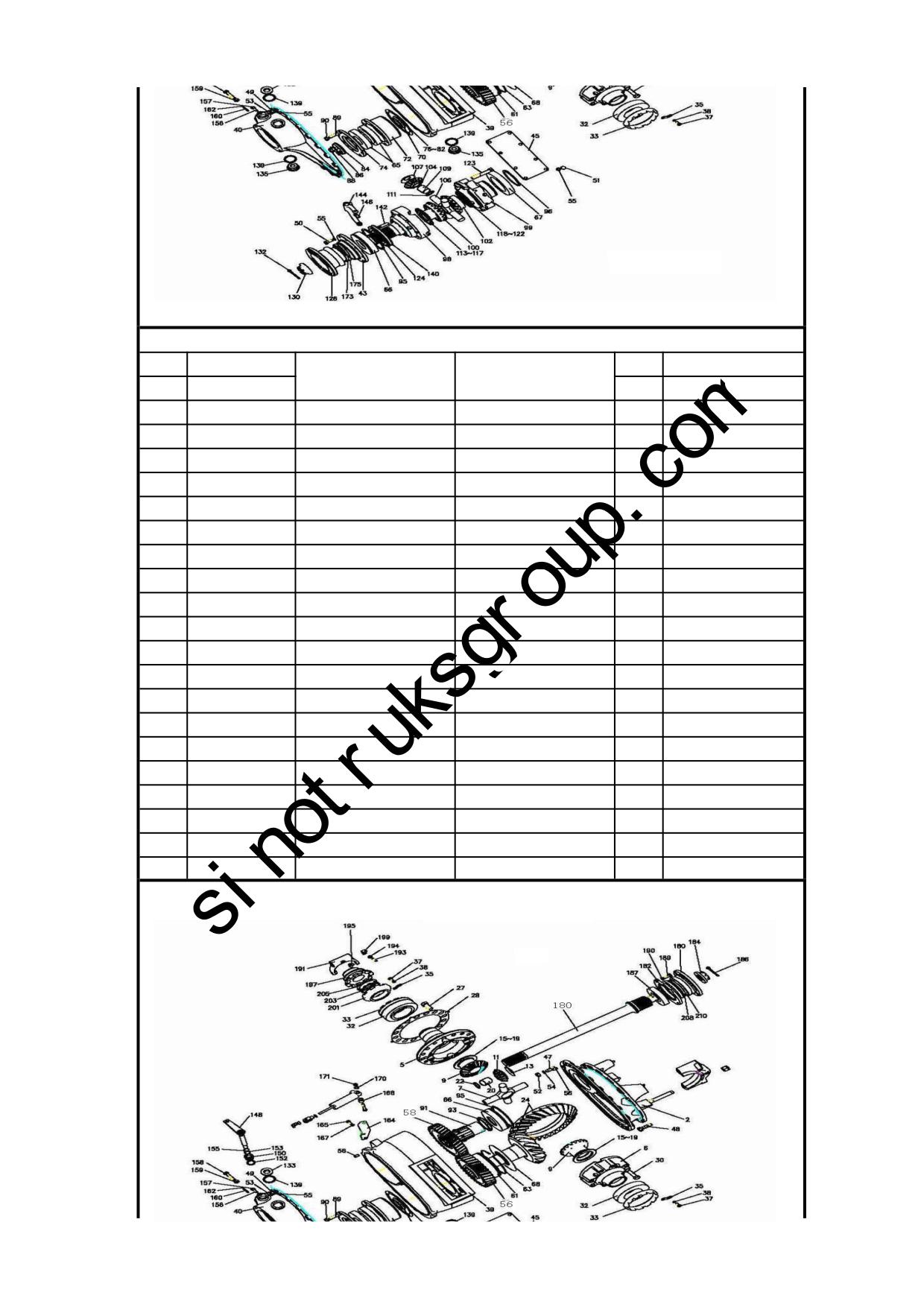

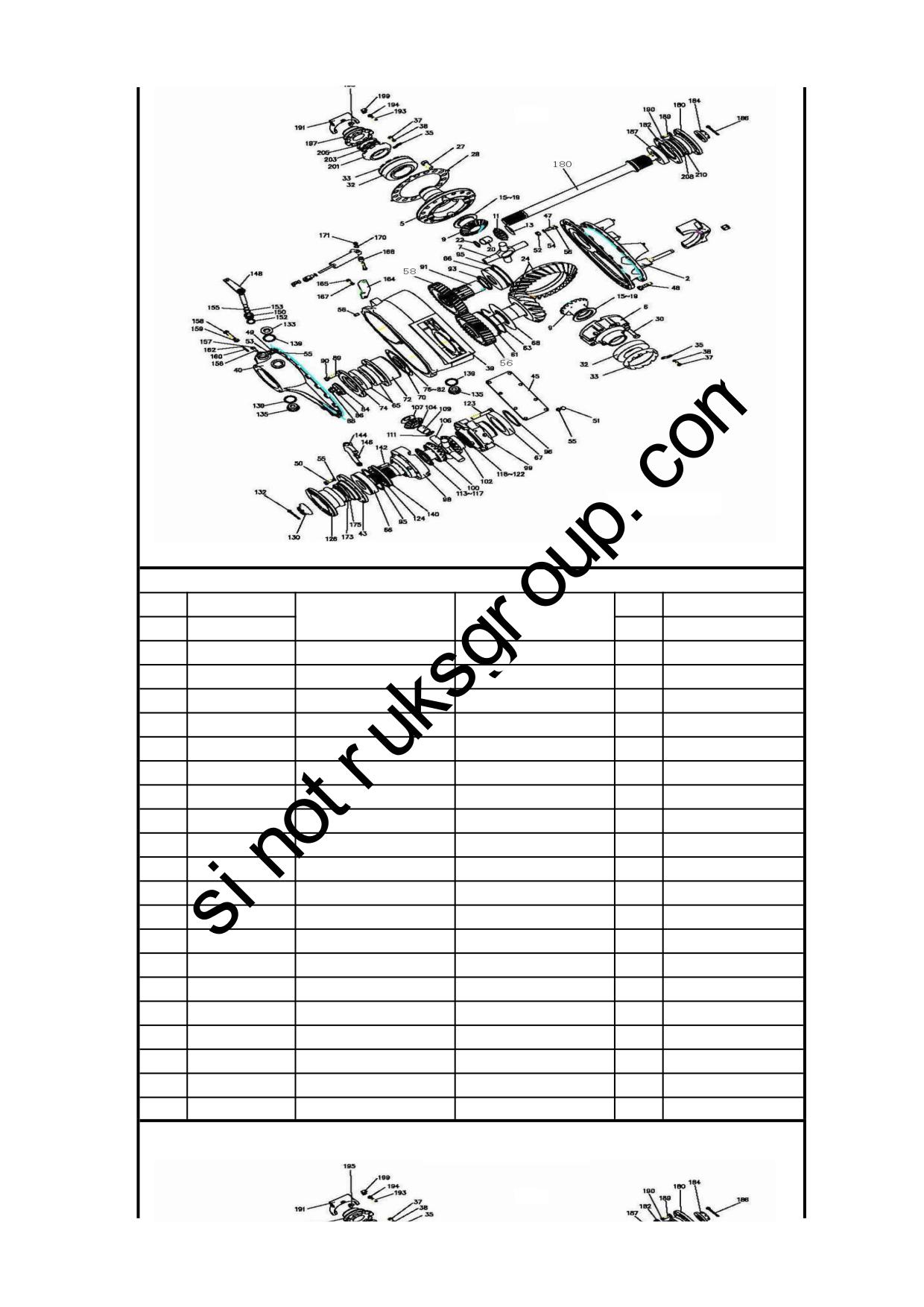

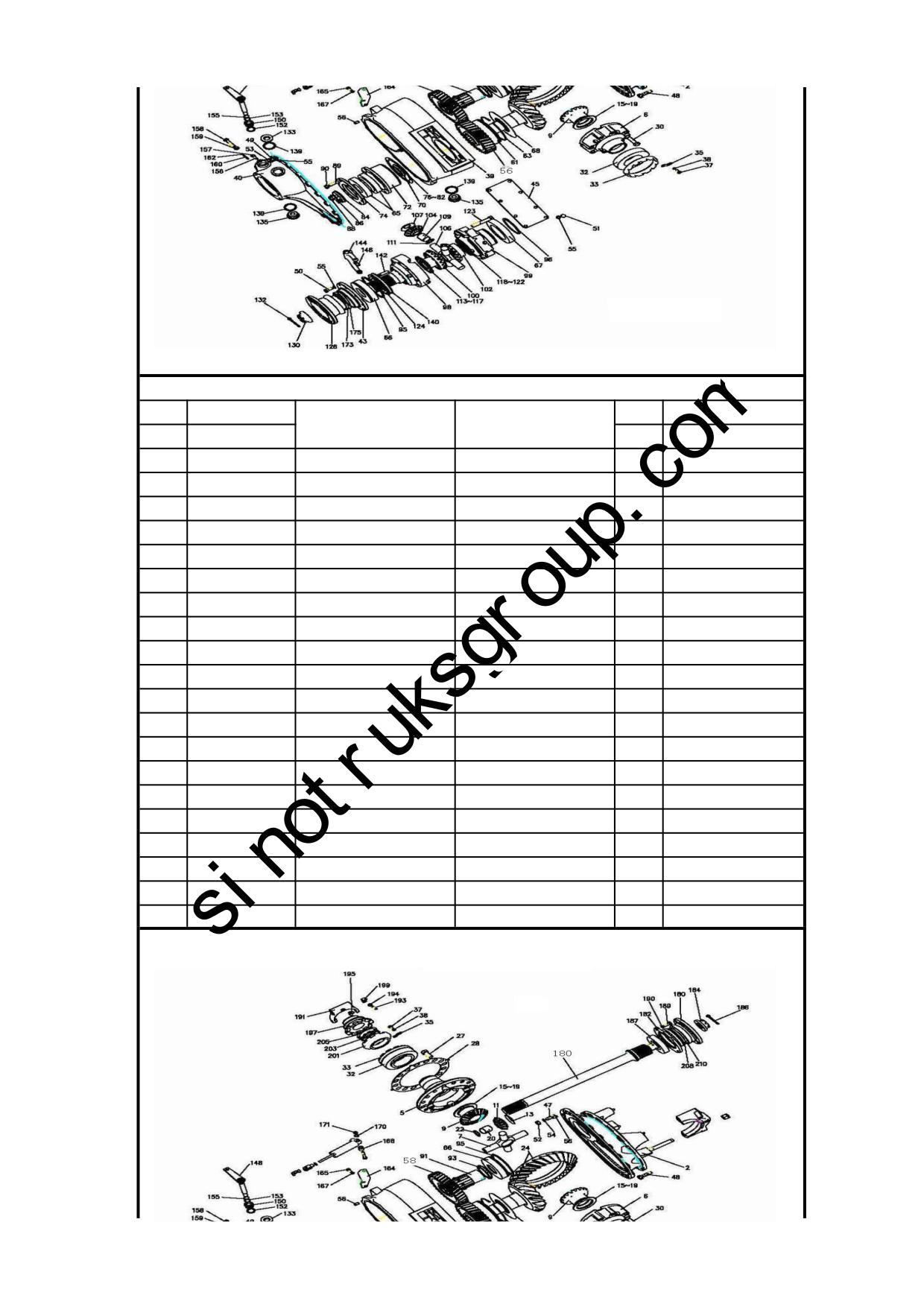

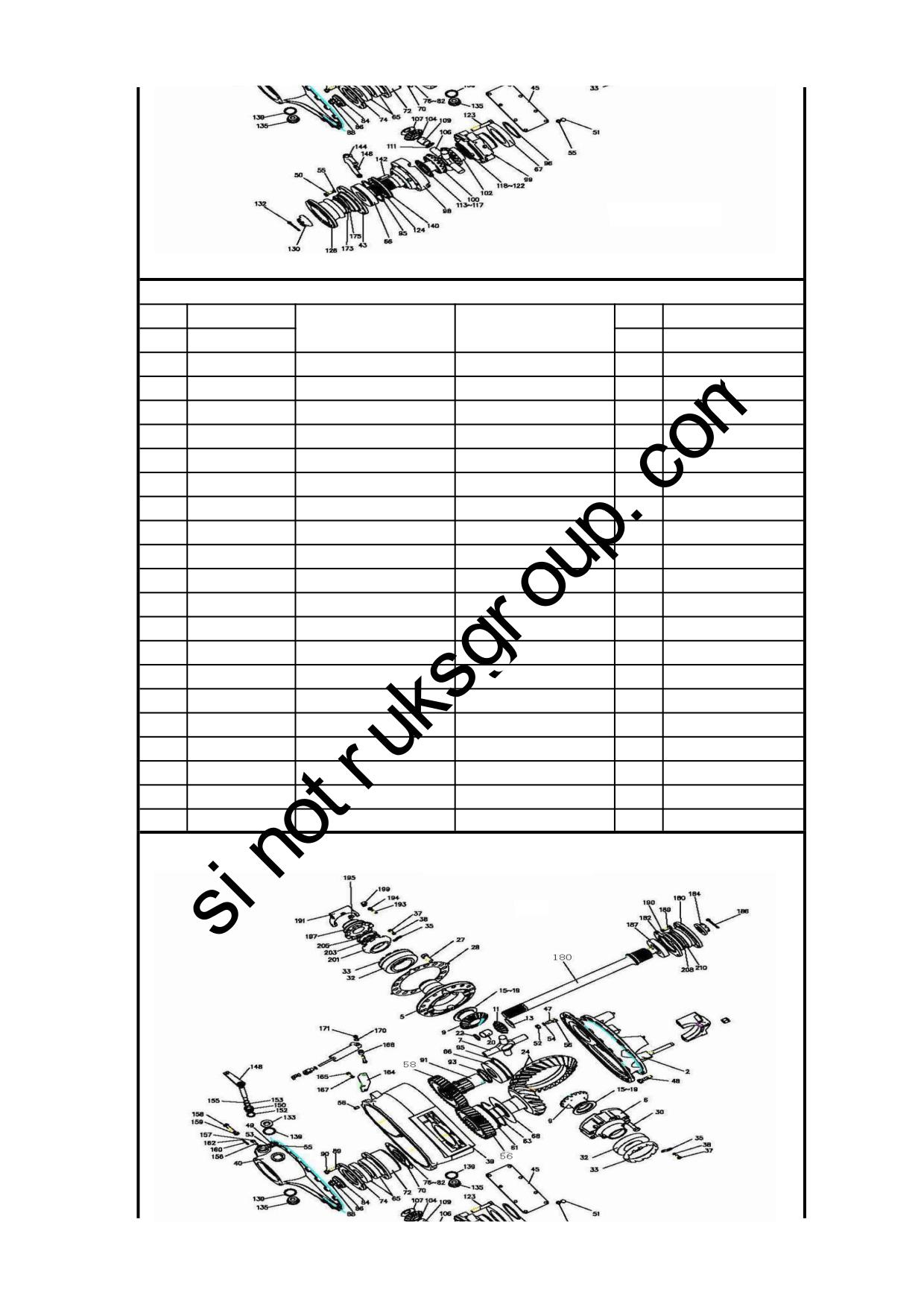

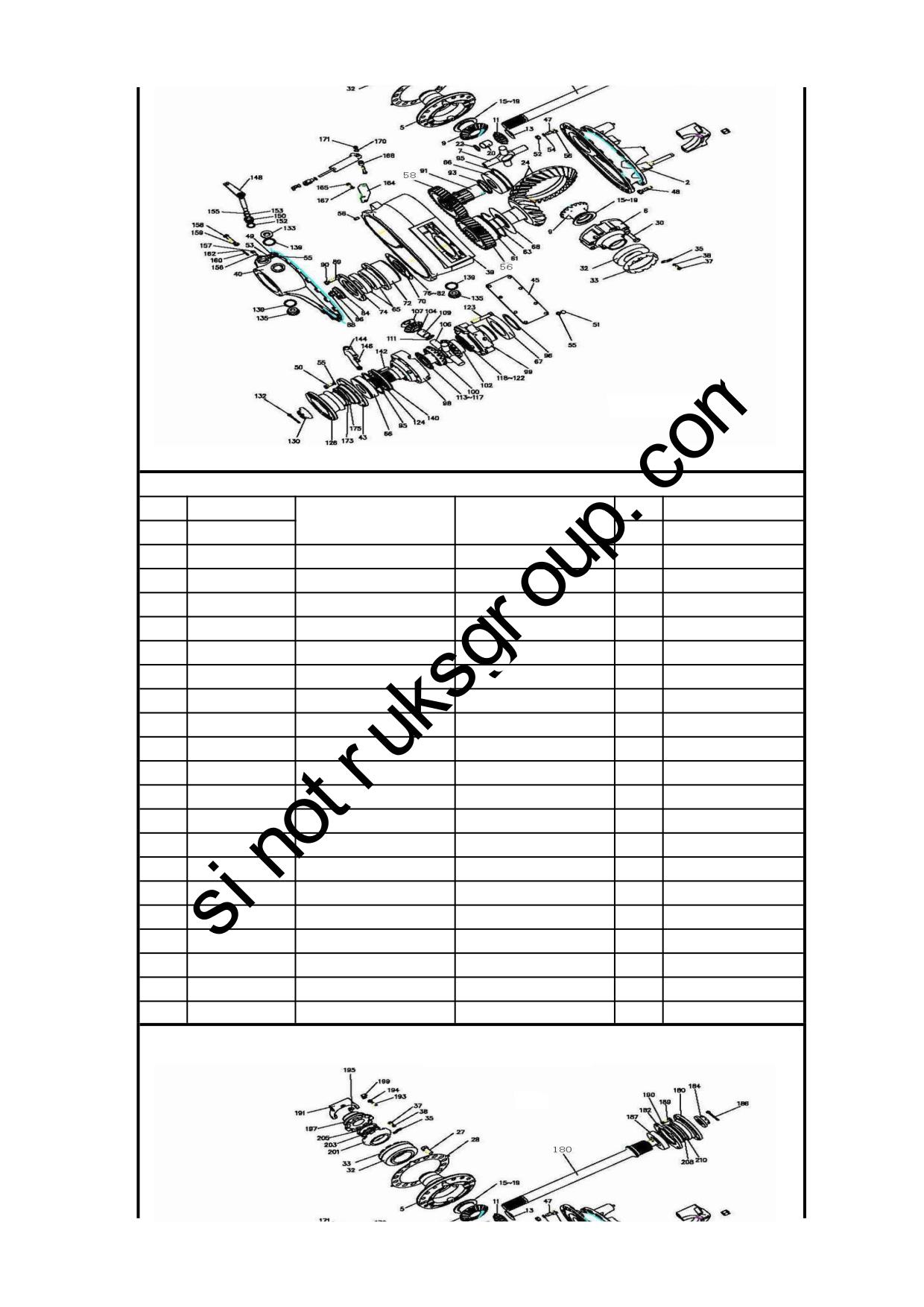

4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 3 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
54
Q40310
弹簧垫圈
Spring washer
34
55
Q5211016
园柱销
Pin
4
56
WG9014320208
从动圆柱齿轮z=26
Driven bevel gear
1
58
WG9014320209
主动圆柱齿轮z=31
Drive bevel gear
1
60
WG9014320257
滚柱轴承
Cylindrical roller bearing
1
62
WG9014320256
钢丝档圈
Circlip
1
64
190003326333
圆锥滚子轴承 31311 GB/
Tapered roller bearing
2
65
190003311543
有止动槽的向心球轴承 6
Ball bearing
2
66
190003310239
带防尘盖深沟球轴承 601
Ball bearing
1
67
WG9014320174
挡油片
Shim
1
69
WG9014320140
隔圈
Spacer
1
71
WG9014320129
轴承座
Bearing cage
1
73
WG9014320128
轴承外环压板
Plate
1
75
WG9014320131
调整垫片
Shim
1
77
WG9014320132
调整垫片
Shim
1
79
WG9014320133
调整垫片
Shim
1
81
WG9014320134
调整垫片
Shim
1
83
WG780 320088
轴承压板
Plate
1
85
WG9114320002
防松锁片--轴承压板紧固
Shim
1
87
Q150B1430TF2
六角头螺栓
Bolt
3
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 4 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
88
190003813543
双头螺栓
Stud
8
89
Q33210
2型全金属六角锁紧螺母
Nut
8
90
WG9014320135
空心轴
Shaft
1
92
WG9012250031
开槽园螺母
Nut
1
94
Q433130
轴用压扁钢丝挡圈
Circlip
2
95
190003933580
轴用弹性挡圈
Circlip
1
96
AZ9231320271
差速器壳
Differential housing
1
97
AZ9231320068
差速器壳（前）
Differential housing
1
98
AZ9231320069
差速器壳（后）
Differential housing
1
99
WG9231320225
前半轴齿轮
Gear
1
101
WG9231320226
后半轴齿轮
Gear
1
103
WG9231320227
行星齿轮
Gear
4
105
AZ9231320223
十字轴
Cross-axis
1
106
WG9231320224
行星齿轮垫片
Shim
4
108
WG9231320221
衬套
Bushing
4
110
WG9231320222
衬套挡圈
Ring
4
112
AZ9231320091
半轴齿轮（前）垫片
Shim
1
113
AZ9231320092
半轴齿轮（前）垫片
Shim
1
114
AZ9231320093
半轴齿轮（前）垫片
Shim
1
115
AZ9231320094
半轴齿轮（前）垫片
Shim
1
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 5 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
116
AZ9231320095
半轴齿轮（前）垫片
Shim
1
117
AZ9231320096
半轴齿轮(后)垫片
Shim
1
118
AZ9231320097
半轴齿轮(后)垫片
Shim
1
119
AZ9231320098
半轴齿轮(后)垫片
Shim
1
120
AZ9231320099
半轴齿轮(后)垫片
Shim
1
121
AZ9231320100
半轴齿轮(后)垫片
Shim
1
122
Q151C1280TF2
六角头螺栓
Bolt
12
123
WG9014320061
轴间差速器壳垫片
Shim
1
125
AZ9231320014
XSφ180凸缘总成
Flange assembly
1
126
AZ9231320015
XSφ180凸缘
Flange
1
127
WG79000320012
防尘罩
Dust shield
1
129
WG79000320013
凸缘螺母
Nut
1
131
Q5005055
开口销
Pin
1
132
WG81500010163
螺塞
Plug
1
134
1586 33 15
磁性螺塞总成
Plug
2
135
WG586 33 16
放油螺塞
Plug
1
137
JQ61216-2
磁芯
Magnet
1
138
Q72336
密封垫圈--Q72336铝L1M,
Gasket
3
139
WG288 320105
差速锁锁环
Ring
1
141
WG288 320106
差速锁销
Pin
10
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 6 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
143
WG9014320053
拨叉
Fork
1
145
WG1800 320077
拔叉活动块
Block
2
147
WG9014320076
差速锁摇譬总成
Rocker arm assembly
1
149
WG2700 320037
衬套
Bushing
1
151
AZ9231320038
O形圈(26502240GB3452)
O-ring
1
152
WG288 730062
0型密封圈
O-ring
1
154
190003933072
轴用弹性档圈
Circlip
1
155
190003902070
开槽长园柱端紧定螺--螺
Screw
1
156
Q340B08
1型六角螺母
Nut
1
157
Q150B1050Q
六角头螺栓
Bolt
1
158
Q340B10
六角螺母
Nut
1
159
WG69000330008
销
Pin
1
161
Q43705
轴用钢丝挡圈
Circlip
1
162
AZ9231320262
托架总成
Bracket assembly
1
163
AZ9231320263
托架
Bracket
1
164
Q150B0865
六角头螺栓
Bolt
1
165
Q150B0818
六角头螺栓
Bolt
2
166
Q40308
弹簧垫圈
Spring washer
2
167
WG61000060072
隔套
Sleeve
1
169
Q40108
平垫圈
Washer
1
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 7 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
170
Q33208
2型全金属六角锁紧螺母
Nut
1
172
WG9231320026
轴密封圈
Gasket
1
175
WG9231328772
轴密封圈
Gasket
1
178
WG2297Y4835
铭牌
Name plate
1
180
AZ9231320261
贯通轴
Through shaft
1
181
WG9231320205
Φ165输出凸缘总成
Flange assembly
1
183
WG9231320141
轴承座
Bearing cage
1
185
WG79000320013
凸缘螺母
Nut
1
187
Q5005055
开口销
Pin
1
188
WG9231326212
双列圆锥滚子轴承
Tapered roller bearing
1
190
Q150B1030
六角头螺栓
Bolt
6
191
Q40310
弹簧垫圈
Spring washer
6
192
WG9012320014
拨叉
Fork
1
194
Q2800825
开槽锥端紧定螺钉
Screw
1
195
Q340B08
1型六角螺母
Nut
1
196
WG1800 320077
拔叉活动块
Block
2
198
WG3809320156
滑动啮合套
Sleeve
1
200
WG9231320023
弯板
Plate
1
202
WG3809320155
固定啮合套
Sleeve
1
204
WG3809320158
锁止垫片
Shim
1
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
第 8 页
4.02 中桥驱动装置（i=4.8,XSΦ180,输出XSΦ165,铸造桥用）/Drive of 1st Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
206
WG3809320157
圆螺母
Nut
1
209
WG9231320026
轴密封圈
Gasket
1
212
WG9231328772
轴密封圈
Gasket
1
215
190003904529
标牌铆钉--铆钉GB827-86
Rivet
2
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
第 9 页
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9231320912
锥齿轮付29/21
Bevel gear pair
1
2
WG3809320159
差速器轴承调整螺母
Nut
2
3
190003326148
圆锥滚子轴承32216GB/T2
Tapered roller bearing
2
4
WG9231320169
六角头螺栓
Bolt
8
5
WG9231320274
差速器壳
Differential housing
1
6
WG9231320154
调整垫片
Shim
1
7
WG9231320155
调整垫片
Shim
1
8
WG9231320156
调整垫片
Shim
1
9
WG9231320157
调整垫片
Shim
1
10
WG9231320158
调整垫片
Shim
1
11
WG9231320153
行星齿轮垫片
Shim
4
12
WG9231320152
行星齿轮
Gear
4
13
WG9231320159
衬套
Bushing
4
14
WG9231320160
衬套挡圈
Ring
4
15
AZ9231320150
十字轴
Cross-axis
1
16
WG9231320151
半轴齿轮
Gear
2
17
WG9114320003
锁片-从动锥齿轮螺栓
Shim
1
18
WG3809320155
固定啮合套
Sleeve
1
19
WG3809320158
锁止垫片
Shim
1
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
第 10 页
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
20
WG3809320157
圆螺母
Nut
1
21
WG3809320156
滑动啮合套
Sleeve
1
22
WG9012320014
拨叉
Fork
1
23
WG1800320077
拔叉活动块
Block
2
24
WG9231320023
弯板
Plate
1
25
ZQ340B08
1型六角螺母M8
Hexagon nuts ,style 1
1
26
Q2800825
开槽锥端紧定螺钉
Screw
1
27
ZQ151B1635TF2
六角头螺栓M16*1.5*35
Hexagon head bolts
16
28
199012320098
主减速器壳
Final drive housing
1
29
WG79000320027
止动片
Shim
2
30
Q40308
弹簧垫圈
Spring washer
2
31
ZQ150B0816
六角头螺栓M8
Hexagon head bolts
2
32
WG9012320173
调整垫片(厚0.1)
Shim
1
33
WG9012320174
调整垫片(厚0.15)
Shim
1
34
WG9012320175
调整垫片(厚0.4)
Shim
1
35
WG9012320176
调整垫片(厚1)
Shim
1
36
Q150B1230TF2
六角头螺栓
Bolt
12
37
190003326546
圆锥滚子轴承32316GB/T2
Tapered roller bearing
1
38
AZ7121320001
调整垫片组
Shim
1
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
第 11 页
4.03 后桥驱动装置(i=4.8,XSΦ165,铸造桥用)/Drive of 2nd Rear Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
39
1.90003E+11
圆锥滚子轴承30312GB/T2
Tapered roller bearing
1
40
WG9012320133
密封圈
Gasket
1
41
WG9012320131
轴承座
Bearing cage
1
42
WG9231320001
主减油封总成
Oil seal
1
43
WG9231320132
XSφ165凸缘总成
XSφ165 Flange assembly
1
44
WG79000320013
凸缘螺母
Nut
1
45
Q5005055
开口销
Pin
1
46
WG2297Y4835
铭牌
Name plate
1
47
190003904529
标牌铆钉--铆钉GB827-86
Rivet
2
48
190007991779
106号二硫化目(MO)
Molybdenum disulfide
3

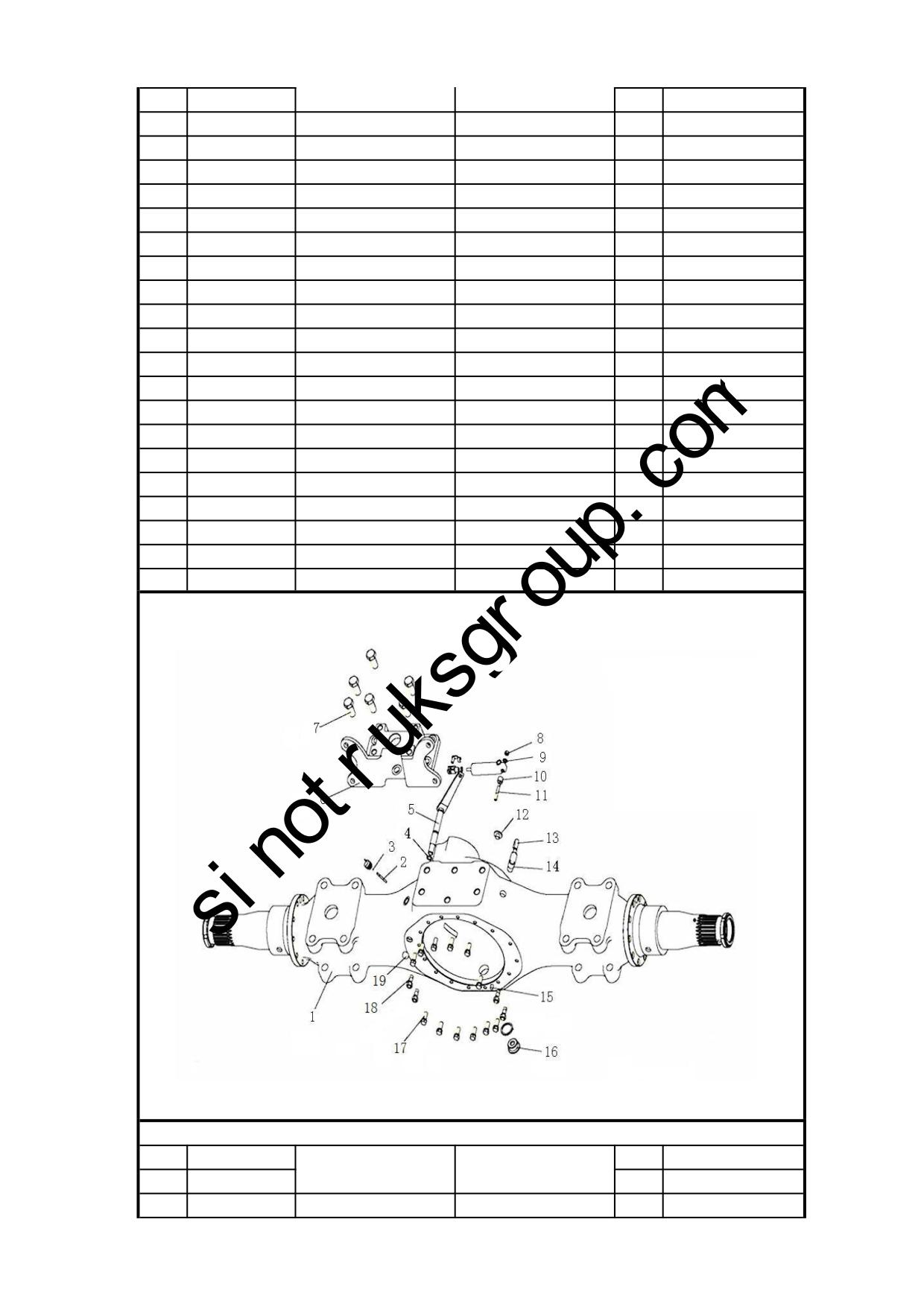

4.04 三段式铸造中桥壳(QT)(1850,断开式)/1st Rear Axle Housing
4.04 三段式铸造中桥壳(QT)(1850,断开式)/1st Rear Axle Housing
序号
零部件图号
数量
备注
名称
Part Name
第 12 页
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ7121331990
三段式铸造中桥壳总成(Q
1st rear tri-segmental casting
1
2
WG9231330808
销
Pin
1
3
Q43705
轴用钢丝挡圈
Circlip
1
4
1680M 320015
O型垫圈
O-ring
1
5
WG9014330126
操纵杆总成
Lever assembly
1
6
WG9231340944
气室支架(中桥)
Bracket
1
7
ZQ151B2045TF2
六角头螺栓M20*1.5*45
Hexagon head bolts M20*1.
6
8
Q33208
2型全金属六角锁紧螺母
Nut
1
9
Q40108
平垫圈
Washer
1
10
WG61000060084
间隔衬套
Bushing
1
11
Q1200850F3
双头螺柱
Stud
1
12
1.90004E+11
锥螺纹内六角螺塞
Plug
1
13
WG9231330106
橡胶软管
Hose
1
14
WG9231330105
通气塞
Breather
1
15
Q5211016
园柱销
Pin
1
16
WG9981330024
磁性内六角锥螺塞总成 M
Plug
1
17
WG7121331430
六角法兰防松螺钉
Hexagonal flange lock bolt
12
18
WG7121331425
六角法兰防松螺钉
Hexagonal flange lock bolt
4
19
1.90004E+11
碗形堵塞
Plug
1
20
WG2297Y4835
铭牌
Name plate
1
4.04 三段式铸造中桥壳(QT)(1850,断开式)/1st Rear Axle Housing
4.04 三段式铸造中桥壳(QT)(1850,断开式)/1st Rear Axle Housing
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
1.90004E+11
标牌铆钉--铆钉GB827-86
Rivet
2
第 13 页
22
WG9112330016
销
Pin
1
23
WG9231330809
销
Pin
1

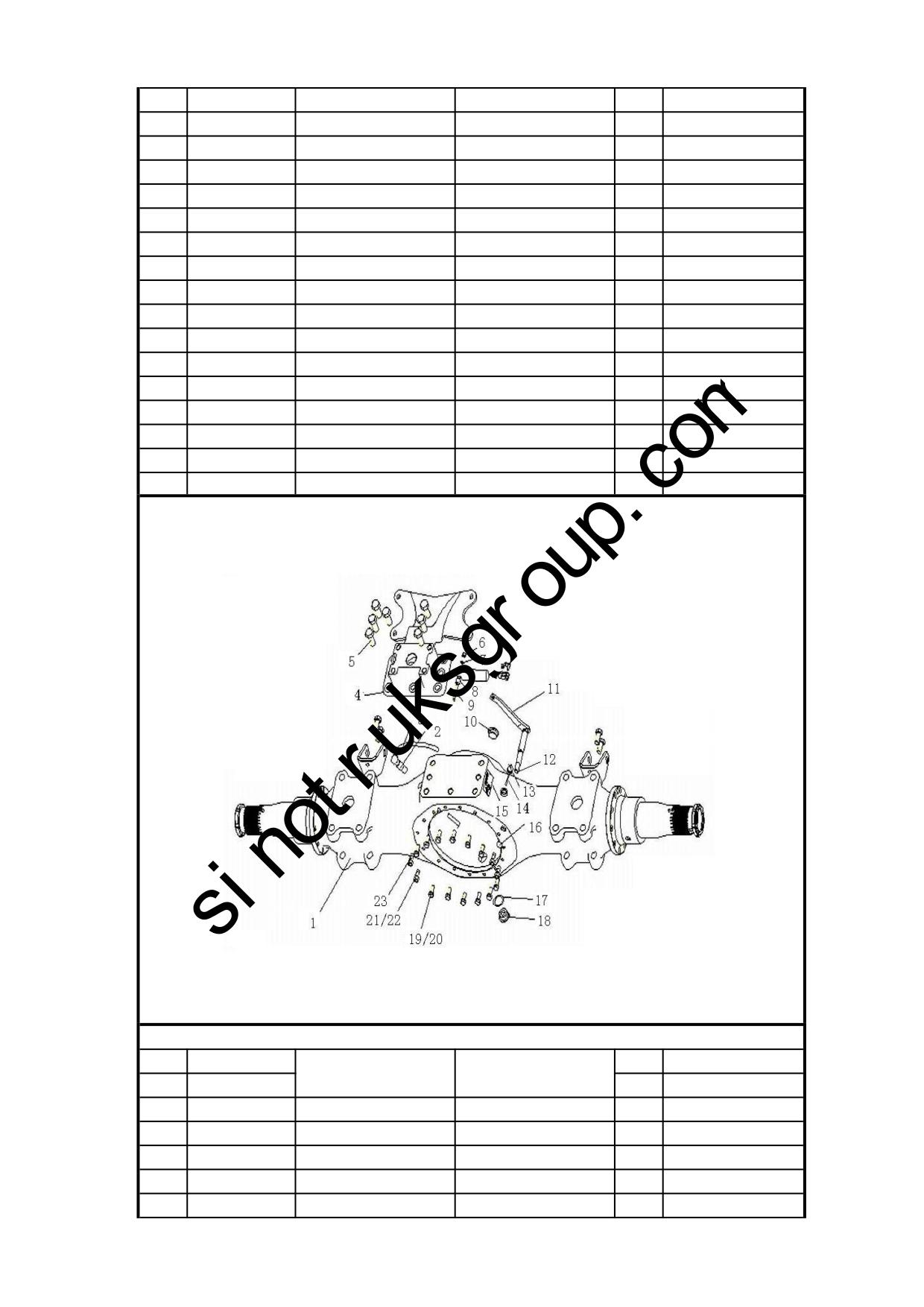

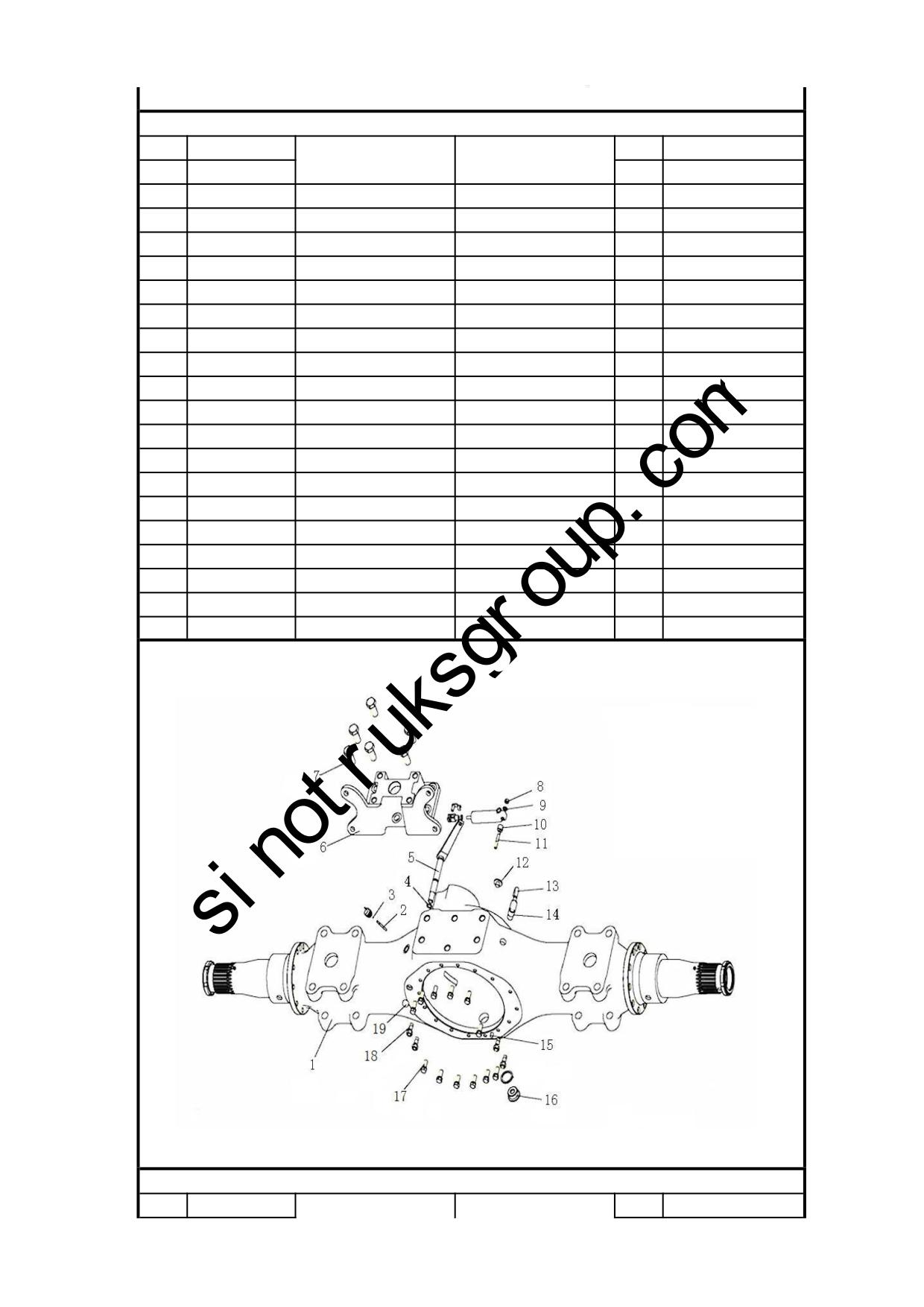

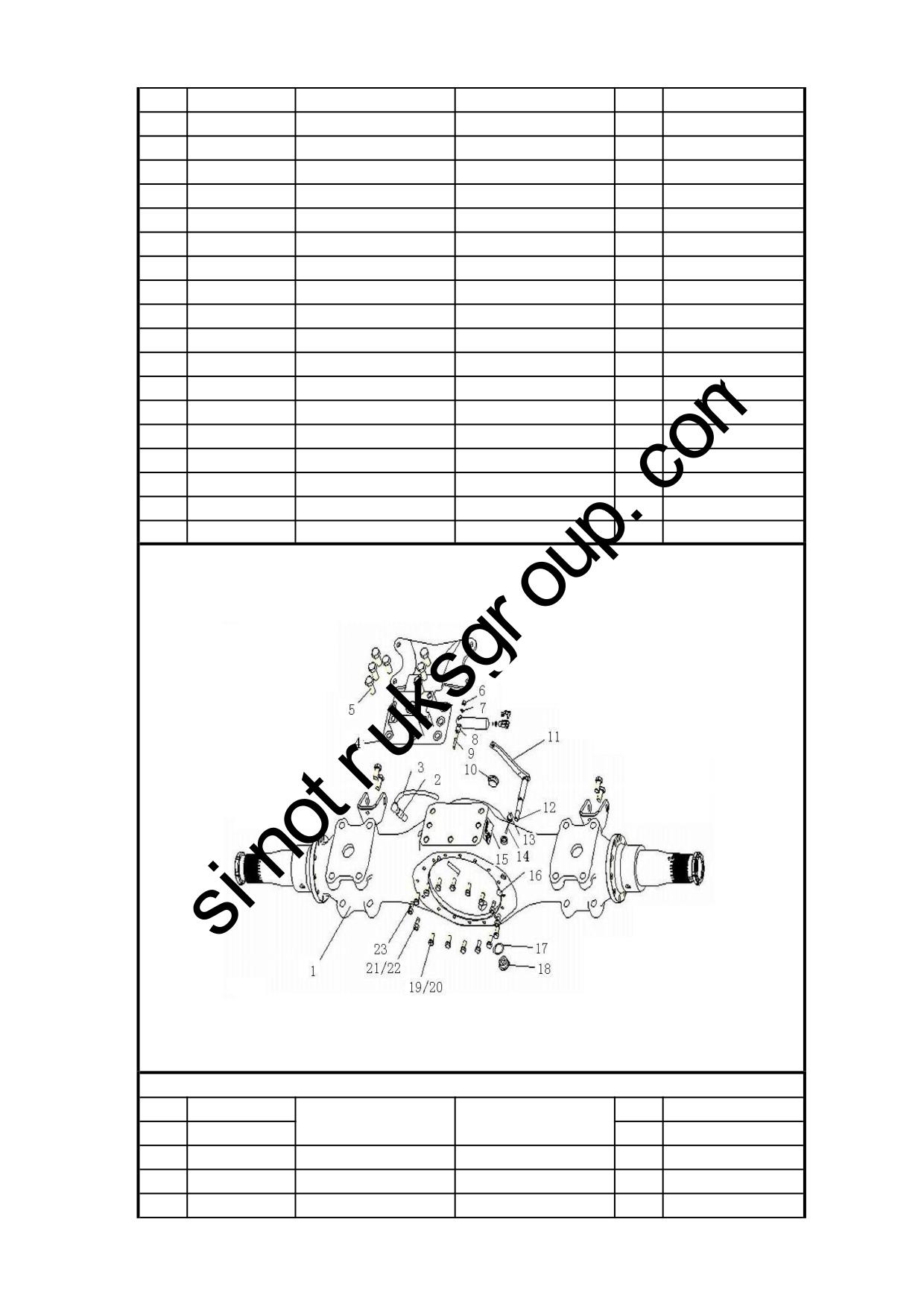

4.05 三段式铸造后桥壳(QT)(1850,断开式)/Rear Axle Housing
4.05 三段式铸造后桥壳(QT)(1850,断开式)/Rear Axle Housing
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ7121331948
三段式铸造后桥壳总成(QT)(1850,断开式)
REAR AXLE BEAM
1
2
WG9231330105
通气塞
Breather
1
3
WG9231330106
橡胶软管
Hose
1
第 14 页
4
WG9231340943
气室支架（后桥）
Bracket
1
5
ZQ151B2045TF2
六角头螺栓M20*1.5*45
Hexagon head bolts M20*1.
7
6
Q33208
2型全金属六角锁紧螺母
Nut
1
7
Q40108
平垫圈
Washer
1
8
WG61000060084
间隔衬套
Bushing
1
9
Q1200850F3
双头螺柱
Stud
1
10
WG81500010163
螺塞
Plug
1
11
WG9014330125
操纵杆总成
Lever assembly
1
12
1680M 320015
O型垫圈
O-ring
1
13
Q43705
轴用钢丝挡圈
Circlip
1
14
WG9231330808
销
Pin
1
15
WG2297Y4835
铭牌
Name plate
1
16
Q5211016
园柱销
Pin
1
17
Q72336
密封垫圈--Q72336铝L1M,GB3190
Gasket
1
18
WG9981330024
磁性内六角锥螺塞总成M24x1.5DIN158
Plug
1
19
Q151C1230TF2
六角头螺栓
Bolt
12
20
Q40312
弹簧垫圈
Spring washer
16
4.05 三段式铸造后桥壳(QT)(1850,断开式)/Rear Axle Housing
4.05 三段式铸造后桥壳(QT)(1850,断开式)/Rear Axle Housing
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
1.90004E+11
双头螺柱--M12-M12*1.5*30DIN939-8.8ZN
Stud
4
22
1.90004E+11
自锁螺母
Nut
4
23
1.90004E+11
碗形堵塞
Plug
1
24
1.90004E+11
标牌铆钉--铆钉GB827-86
Rivet
2
25
WG9112330016
销
Pin
1
第 15 页
26
WG9231330809
销
Pin
1

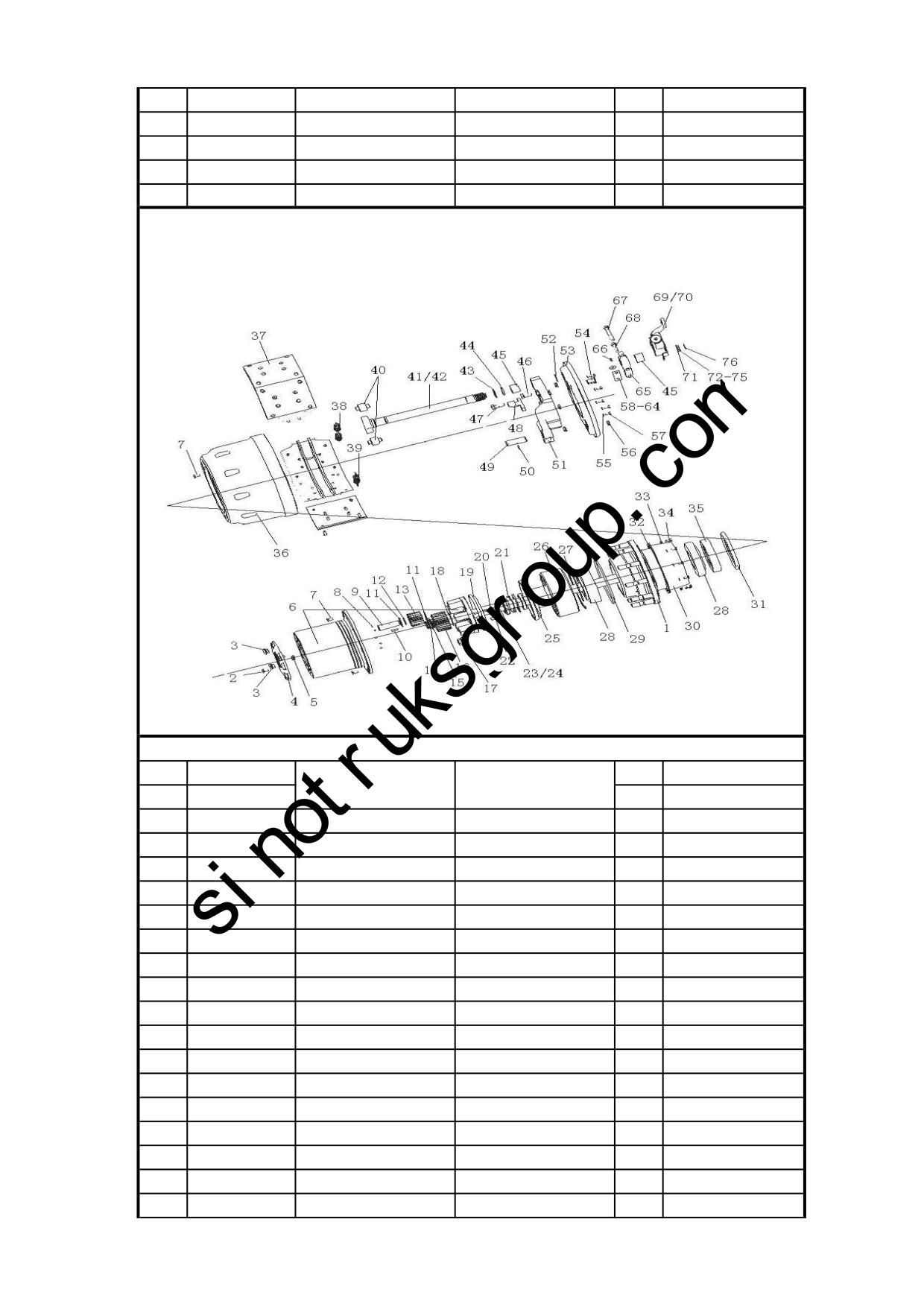

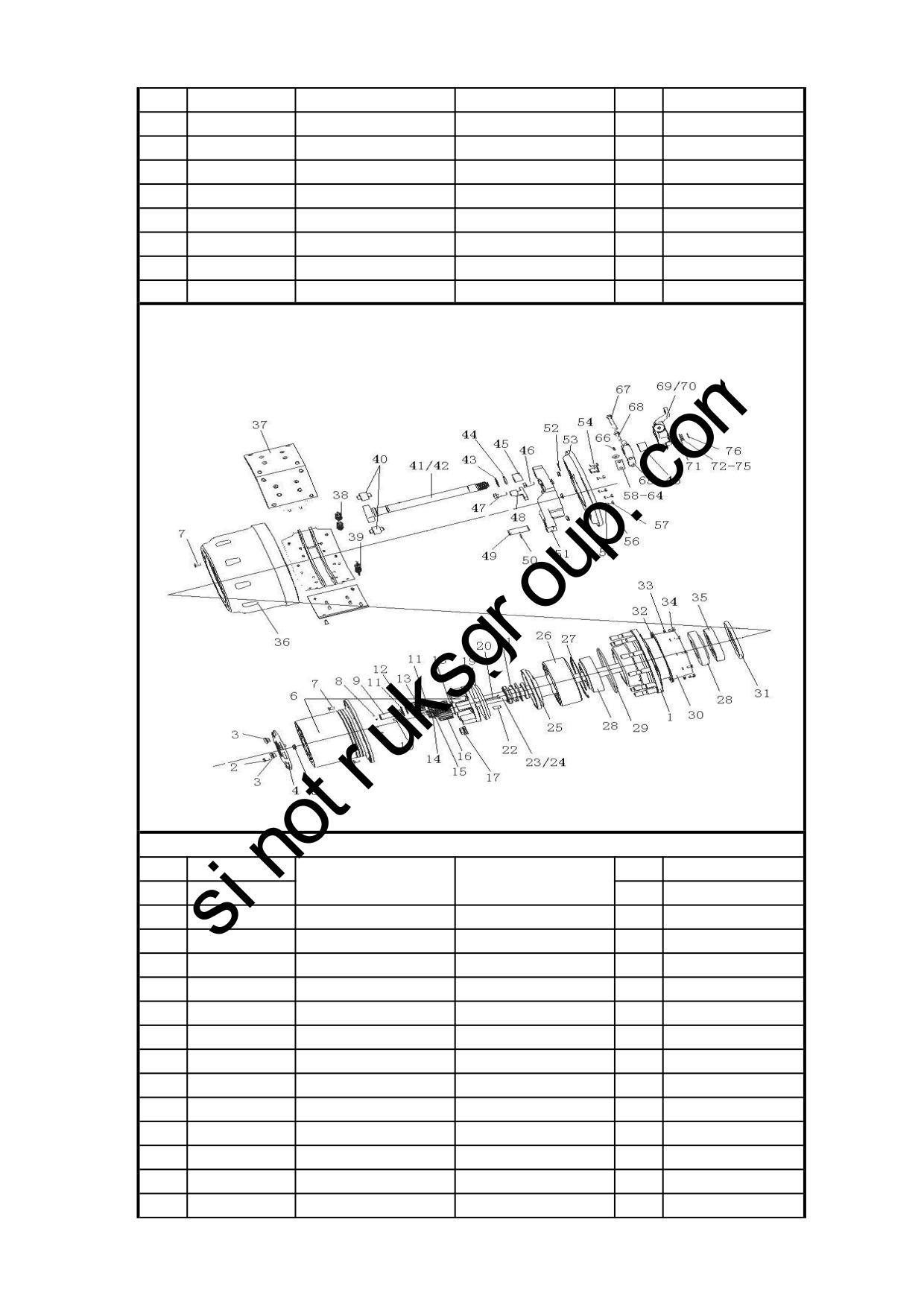

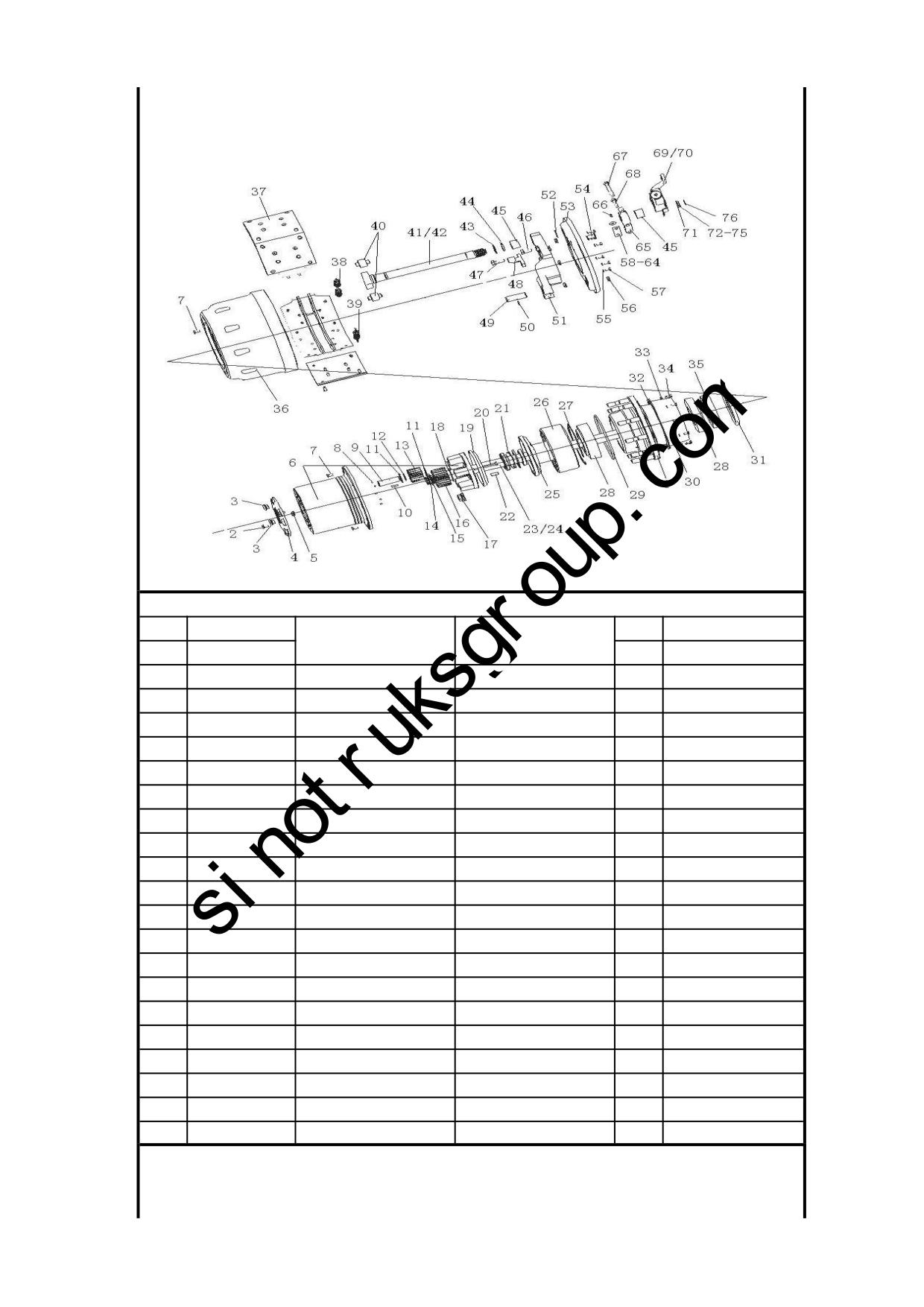

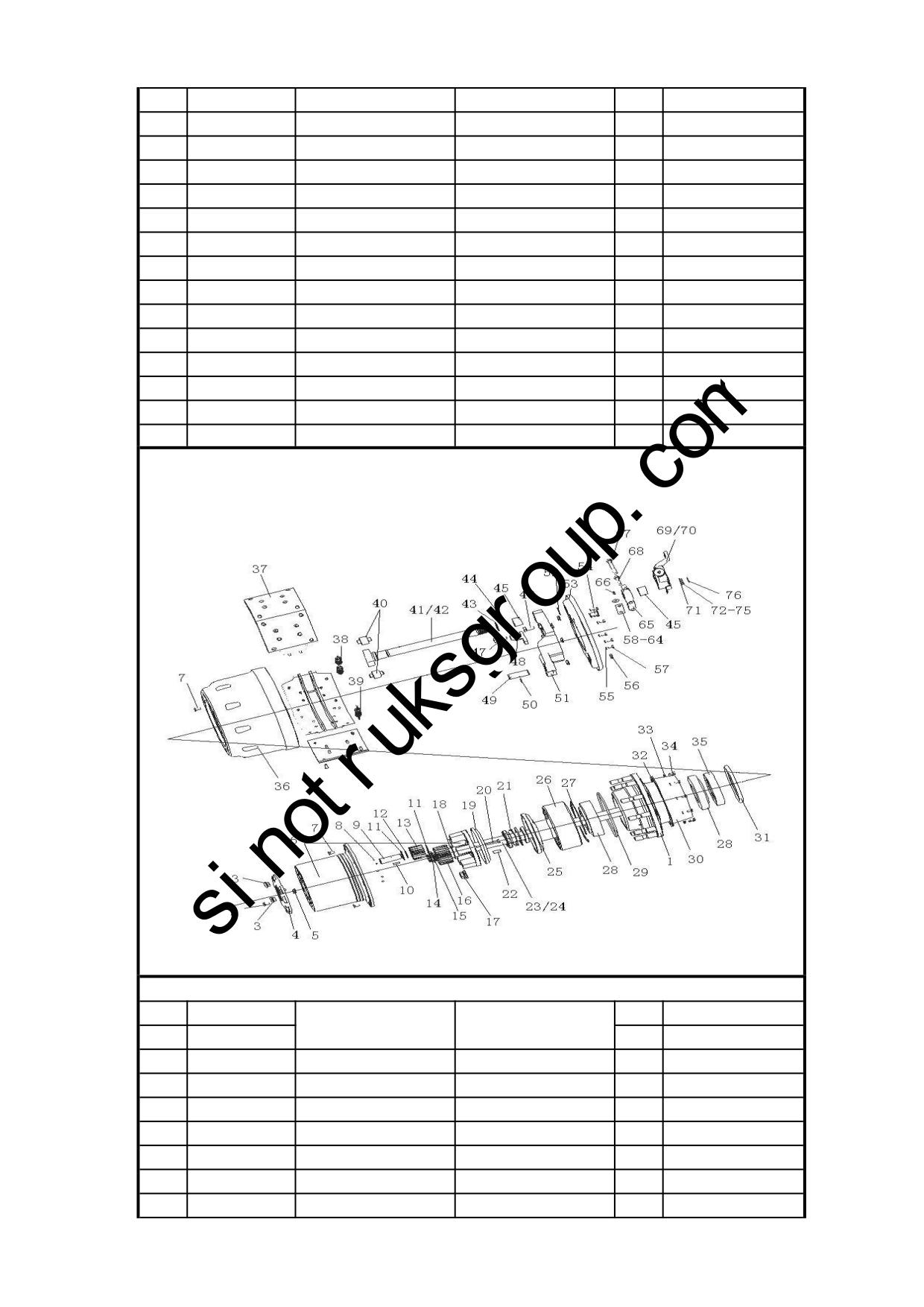

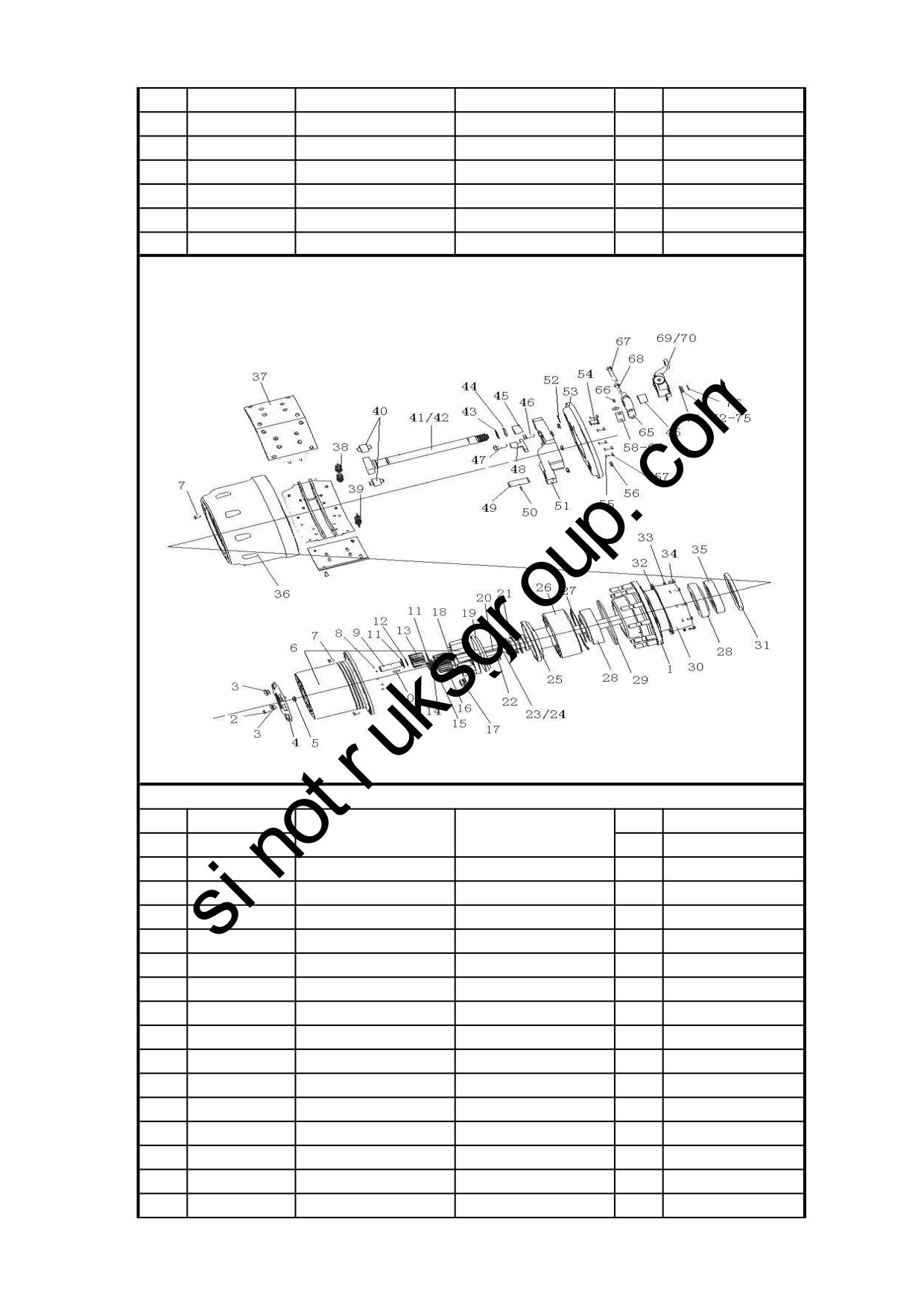

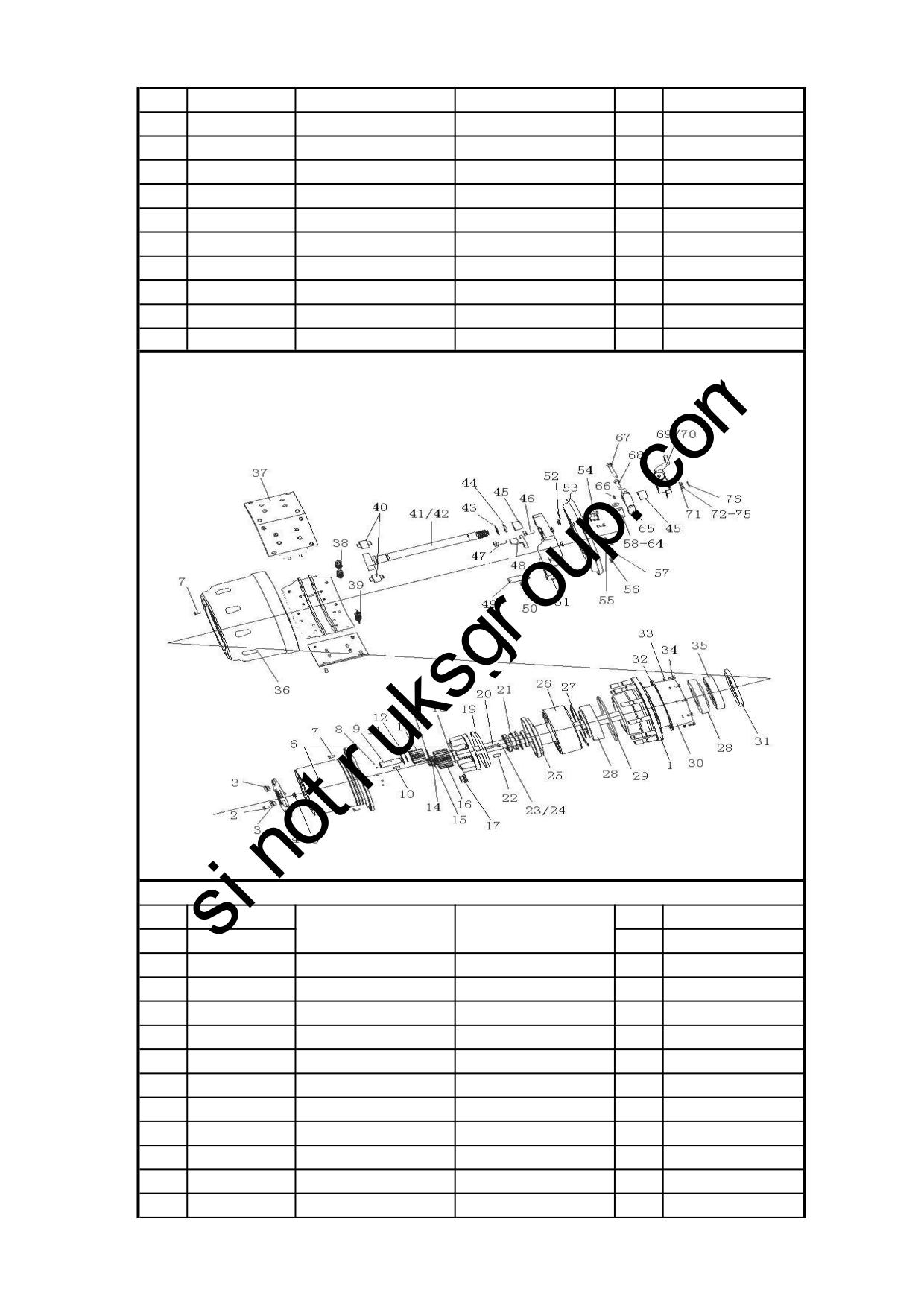

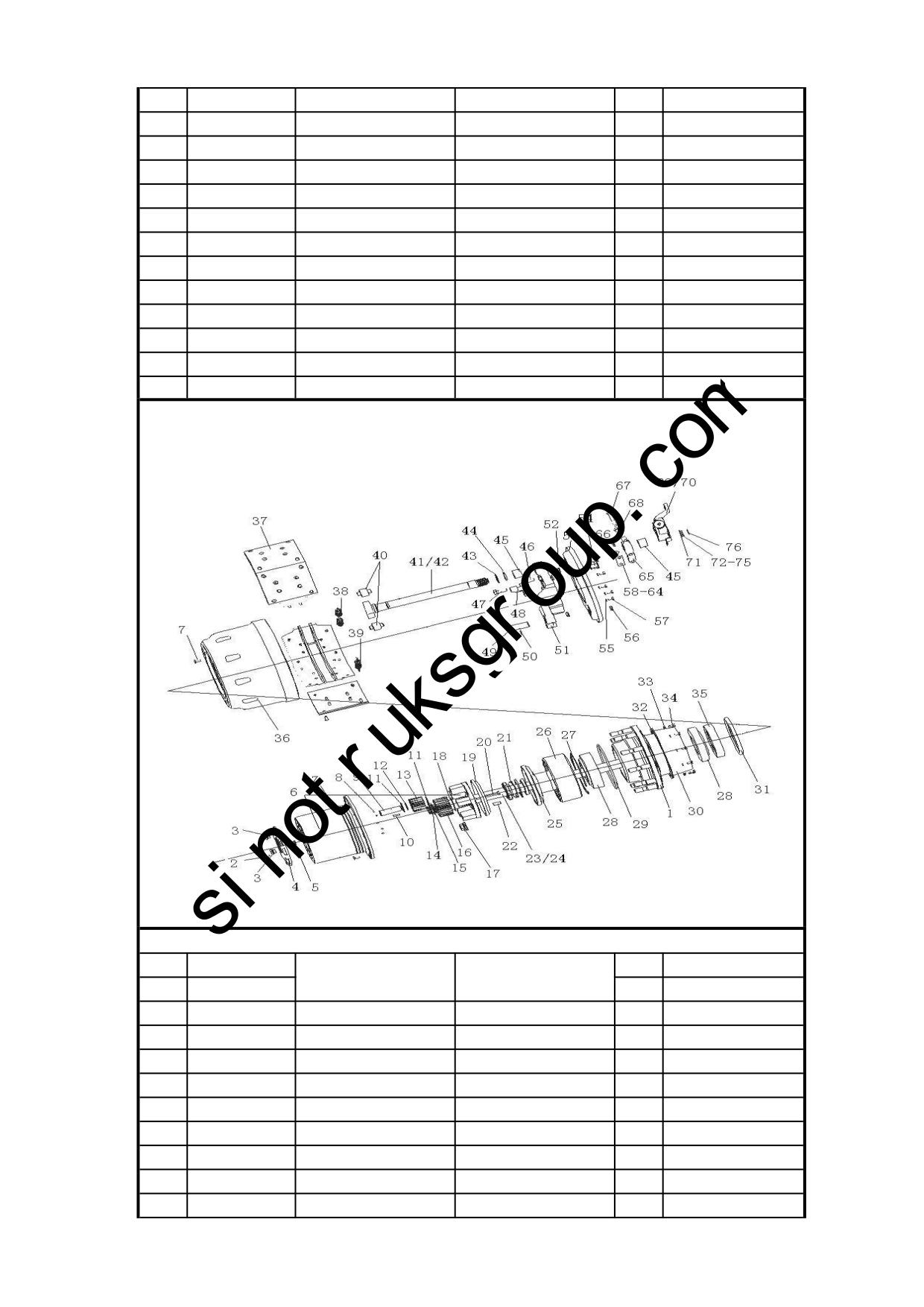

4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9231340310
后轮毂总成
Rear wheel hub assembly
2
1.1
WG9231340309
后轮毂
Rear wheel hub
1
1.2
WG9112340123
车轮螺栓(后)
Wheel bolt
10
2
ZQ150B1018
六角头螺栓
bolt
20
3
WG9231340002
圆柱头内六角螺塞总成
Plug
4
4
WG9231340001
端盖
Cover
2
5
WG9012340011
端盖顶销
Pin
2
第 16 页
6
WG9231340329
行星架总成
Planetary gear frame assemb
2
7
Q2541025
十字槽沉头螺钉
Screw
8
8
190003330148
钢球--8.0000 G200 b-GB
Ball
10
9
WG9012340004
行星轮轴
Shaft
10
11
WG9012340075
行星轮垫片
Shim
20
12
WG9012340077
垫圈
Washer
10
13
WG9012340122
行星轮(Z=16)
Gear
10
14
190003933351
轴用弹性挡圈
Circlip
2
15
WG880 410097
垫圈
Washer
2
16
WG9012340005
太阳轮 (Z=23)
Gear
2
17
WG9003884160
车轮螺母
Wheel bolt
20
18
WG9012340076
太阳轮垫圈
Washer
2
19
WG880420027
行星架挡油盘
Oil shield
2
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
20
Q151C1295TF2
六角头螺栓
Bolt
10
21
WG9231340016
锁止垫片
Shim
2
22
190003901704
园柱销
Pin
10
23
WG9231340223
半轴（左）
Axle shaft
1
24
WG9231340224
半轴(右)
Axle shaft
1
25
WG9112340021
齿圈支架总成
Bracket assembly
2
26
WG9012340121
内齿圈(Z=57)
Ring gear
2
27
WG880420014
轴用挡圈
Circlip
2
28
WG9981032222
圆锥滚子轴承32222
Tapered roller bearing
4
第 17 页
29
WG9012340029
密封圈
Gasket
4
30
WG9231340921
挡油罩
Oil shield
2
31
WG9981340213
轴密封圈
Gasket
2
32
WG9012340020
密封垫片
Gasket
2
33
Q40308
弹簧垫圈
Spring washer
20
34
ZQ150B0816
六角头螺栓M8
Hexagon head bolts
20
35
WG9231340317
隔圈
Spacer
2
36
WG9231342006
后制动鼓
Brake drum
2
37
AZ9231342072
制动蹄带衬片总成
Brake shoe & lining assemb
4
37.1
WG9231342071
制动蹄
Brake shoe
1
37.2
WG9231342069
提升型制动摩擦片
Brake lining
2
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
37.3
WG9231340068
铆钉
Rivet
28
38
WG9981341006
回位弹簧
Spring
2
39
WG9112340049
回位弹簧
Spring
4
40
WG9000340027
滚轮
Roller
4
41
WG9231340226
制动凸轮轴(左)
Brake camshaft
1
42
WG9231340227
制动凸轮轴(右)
Brake camshaft
1
43
WG880440010
附加垫片
Shim
4
44
WG880340023
O形密封圈
O-ring
2
45
WG9100340017
复合衬套
Bushing
4
46
ZQ151B1635TF2
六角头螺栓M16*1.5*35
Hexagon head bolts
16
47
ZQ151B1645TF2
六角头螺栓M16*1.5
Hexagon head bolts
4
第 18 页
48
WG9231340957
ABS传感器支架
Bracket of ABS Sensor
2
49
199000340064
支销
Pin
4
50
Q5280624
弹性园柱销
Pin
4
51
WG9231340560
制动底板
Brake plate
2
52
190003933300
轴用弹性挡圈
Circlip
2
53
WG9231342008
制动器防尘罩
Dust shield
2
54
WG9112340010
ABS传感器输出保护套
Sleeve
2
55
Q40308
弹簧垫圈
Spring washer
12
56
WG880340037
密封圈
Gasket
8
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
57
ZQ150B0816
六角头螺栓M8
Hexagon head bolts
12
58
WG880340031
调整垫片(厚0.1)
Shim
1
59
WG880340032
调整垫片(厚0.15)
Shim
1
60
WG880340033
调整垫片(厚0.4)
Shim
1
61
WG880340034
调整垫片(厚1.0)
Shim
1
62
WG3809470031
调整垫片
Shim
1
63
WG3809470032
调整垫片
Shim
1
64
WG3809470033
调整垫片
Shim
1
65
199014340041
凸轮轴支架
Bracket
2
66
AZ9003963030
滑脂嘴总成（AM8*1 D714
Grease nipple
2
66.1
190003963112
米制锥螺纹滑脂嘴
Grease nipple
1
66.2
AZ9003963010
滑脂嘴帽
Cap
1
67
ZQ151B1490
六角头螺栓M14*1.5
Hexagon head bolts
2
第 19 页
68
ZQ151B1445
六角头螺栓M14*1.5
Hexagon head bolts
2
69
WG9100340056
间隙调节臂总成（左）
Slack adjuster assembly
1
70
WG9100340057
间隙调节臂总成（右）
Slack adjuster assembly
1
71
WG880340022
垫圈
Washer
2
72
WG80 320028
调整垫圈
Washer
1
73
WG80 320029
调整垫圈
Washer
1
74
WG80 320030
调整垫圈
Washer
1
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
4.06 三段式铸造后桥轮毂及制动器/Hub and Brake of Driving Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
75
WG80 320046
调整垫圈
Washer
1
76
190003933116
轴用弹簧档圈
Circlip
2
77
WG880440032
回位弹簧销
Pin
2
78
WG9231340318
挡油盘
Oil shield
2
79
WG9981341005
回位弹簧
Spring
4
第 20 页

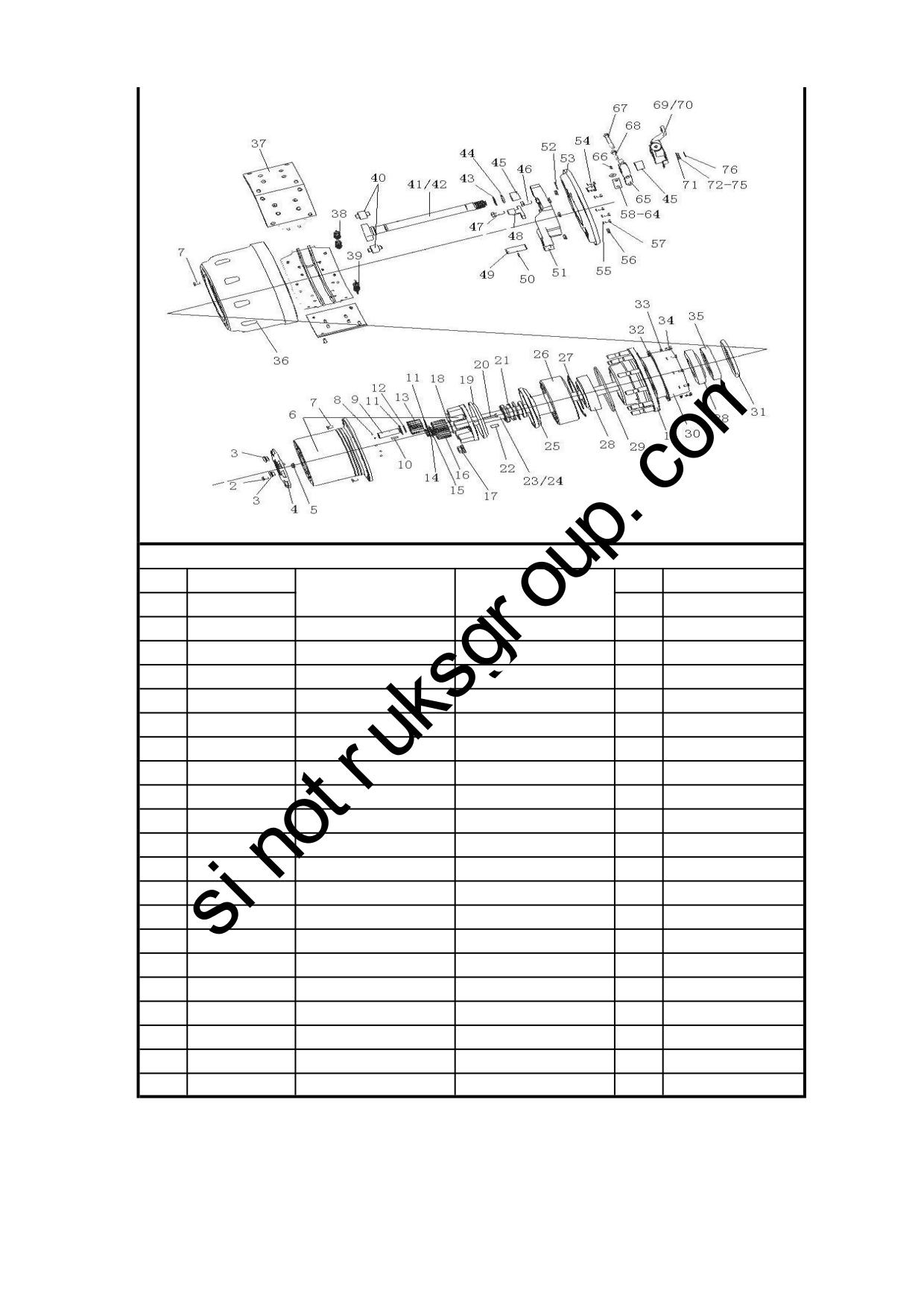

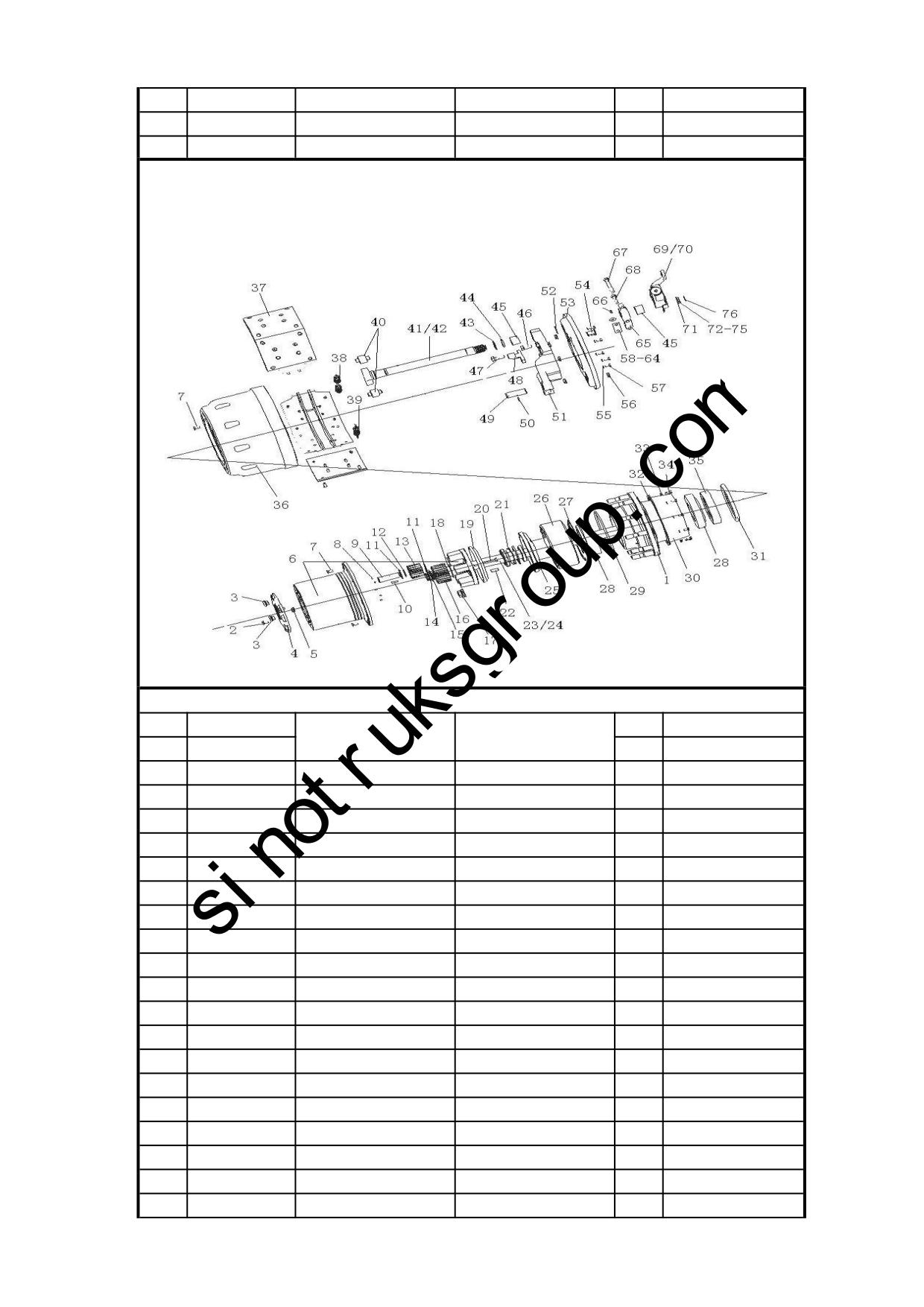

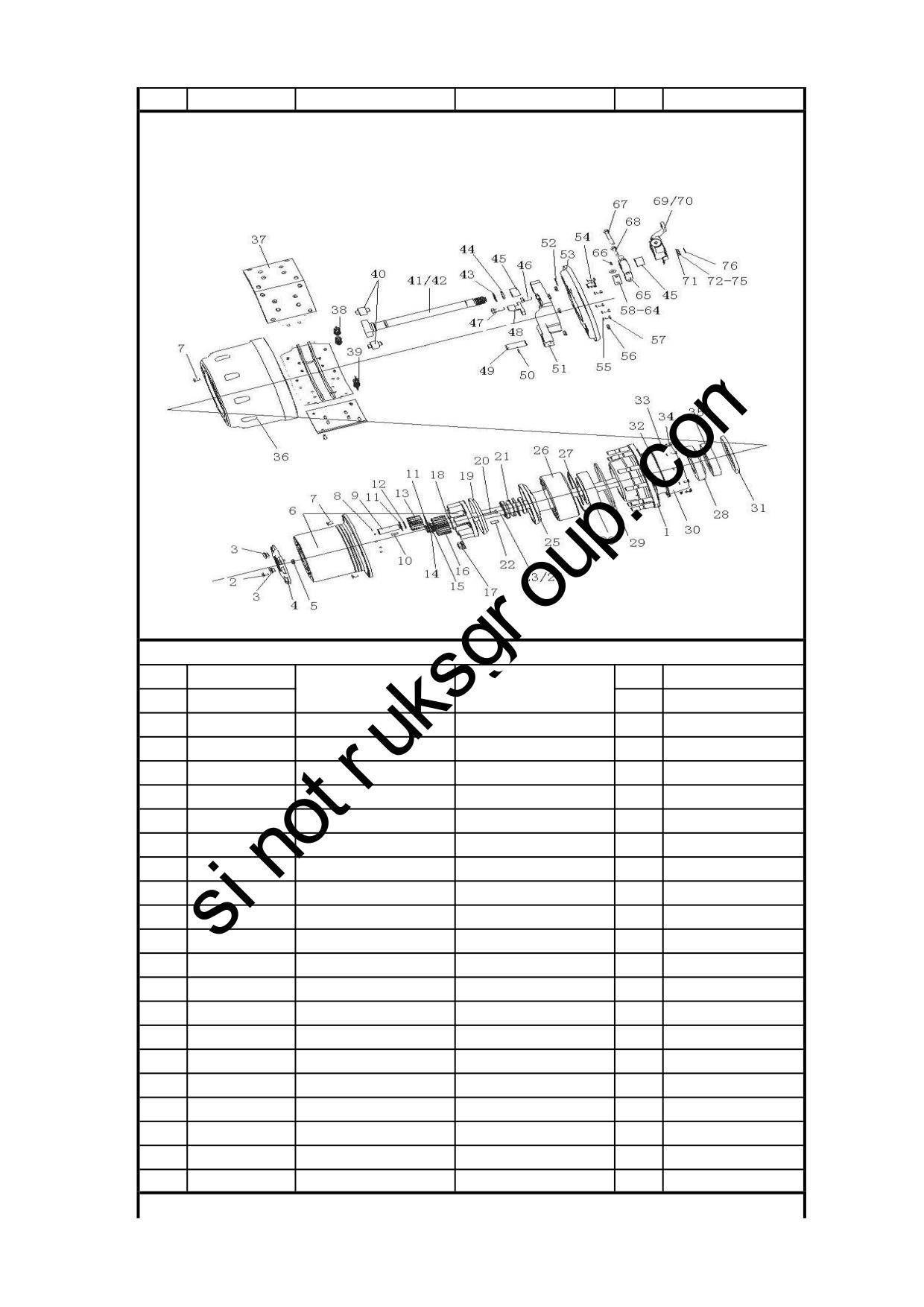

4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9231340311
后轮毂总成(ABS)
Rear wheel hub assembly
2
1.1
AZ9231340310
后轮毂总成
Rear wheel hub assembly
1
1.1.1
WG9231340309
后轮毂
Rear wheel hub
1
1.1.2
WG9112340123
车轮螺栓(后)
Wheel bolt
10
1.2
WG9231340908
ABS齿圈
Gear ring
1
2
ZQ150B1018
六角头螺栓
Bolt
20
3
WG9231340002
圆柱头内六角螺塞总成
Plug
4
4
WG9231340001
端盖
Cover
2
5
WG9012340011
端盖顶销
Pin
2
6
AZ9231340329
行星架总成
Planetary gear frame assemb
2
7
Q2541025
十字槽沉头螺钉
Screw
8
8
190003330148
钢球--8.0000 G200 b-GB
Ball
10
9
WG9012340004
行星轮轴
Shaft
10
11
WG9012340075
行星轮垫片
Shim
20
12
WG9012340077
垫圈
Washer
10
13
WG9012340122
行星轮(Z=16)
Gear
10
14
190003933351
轴用弹性挡圈
Circlip
2
第 21 页
15
WG880 410097
垫圈
Washer
2
16
WG9012340005
太阳轮 (Z=23)
Gear
2
17
WG9003884160
车轮螺母
Wheel bolt
20
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
18
WG9012340076
太阳轮垫圈
Washer
2
19
WG880420027
行星架挡油盘
Oil shield
2
20
Q151C1295TF2
六角头螺栓
Bolt
10
21
WG9231340016
锁止垫片
Shim
2
22
190003901704
园柱销
Pin
10
23
WG9231340223
半轴（左）
Axle shaft
1
24
WG9231340224
半轴(右)
Axle shaft
1
25
WG9112340021
齿圈支架总成
Bracket assembly
2
26
WG9012340121
内齿圈(Z=57)
Ring gear
2
27
WG880420014
轴用挡圈
Circlip
2
28
WG9981032222
圆锥滚子轴承32222
Tapered roller bearing
4
29
WG9012340029
密封圈
Gasket
4
30
WG9231340921
挡油罩
Oil shield
2
31
WG9981340213
轴密封圈
Gasket
2
32
WG9012340020
密封垫片
Gasket
2
33
Q40308
弹簧垫圈
Spring washer
20
34
Q150B0816
六角头螺栓
Bolt
20
35
WG9231340317
隔圈
Spacer
2
36
WG9231342006
后制动鼓
Brake drum
2
第 22 页
37
AZ9231342072
制动蹄带衬片总成
Brake shoe & lining assemb
4
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
37.1
WG9231342071
制动蹄
Brake shoe
1
37.2
WG9231342069
提升型制动摩擦片
Brake lining
2
37.3
WG9231340068
铆钉
Rivet
28
38
WG9981341006
回位弹簧
Spring
2
39
WG9112340049
回位弹簧
Spring
4
40
WG9000340027
滚轮
Roller
4
41
WG9231340226
制动凸轮轴(左)
Brake camshaft
1
42
WG9231340227
制动凸轮轴(右)
Brake camshaft
1
43
WG880440010
附加垫片
Shim
4
44
WG880340023
O形密封圈
O-ring
2
45
WG9100340017
复合衬套
Bushing
4
46
Q151B1635TF2
六角头螺栓
Bolt
16
47
Q151B1645TF2
六角头螺栓
Bolt
4
48
WG9231340957
ABS传感器支架
Bracket
2
49
199000340064
支销
Pin
4
50
Q5280624
弹性园柱销
Pin
4
51
WG9231340560
制动底板
Brake plate
2
52
190003933300
轴用弹性挡圈
Circlip
2
53
WG9231342008
制动器防尘罩
Dust shield
2
54
WG9112340010
ABS传感器输出保护套
Sleeve
2
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
第 23 页
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
55
Q40308
弹簧垫圈
Spring washer
12
56
WG880340037
密封圈
Gasket
8
57
Q150B0816
六角头螺栓
Bolt
12
58
WG880340031
调整垫片(厚0.1)
Shim
1
59
WG880340032
调整垫片(厚0.15)
Shim
1
60
WG880340033
调整垫片(厚0.4)
Shim
1
61
WG880340034
调整垫片(厚1.0)
Shim
1
62
WG3809470031
调整垫片
Shim
1
63
WG3809470032
调整垫片
Shim
1
64
WG3809470033
调整垫片
Shim
1
65
199014340041
凸轮轴支架
Bracket
2
66
AZ9003963030
滑脂嘴总成（AM8*1 D714
Grease nipple
2
66.1
190003963112
米制锥螺纹滑脂嘴
Grease nipple
1
66.2
AZ9003963010
滑脂嘴帽
Cap
1
67
ZQ151B1490
六角头螺栓
Bolt
2
68
ZQ151B1445
六角头螺栓
Bolt
2
69
WG9100340056
间隙调节臂总成（左）
Slack adjuster assembly
1
70
WG9100340057
间隙调节臂总成（右）
Slack adjuster assembly
1
71
WG880340022
垫圈
Washer
2
72
WG80 320028
调整垫圈
Washer
1
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
第 24 页
4.07 三段式铸造后桥轮毂及制动器(ABS)/Hub and Brake of Driving Axle(ABS)
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
73
WG80 320029
调整垫圈
Washer
1
74
WG80 320030
调整垫圈
Washer
1
75
WG80 320046
调整垫圈
Washer
1
76
190003933116
轴用弹簧档圈
Circlip
2
77
WG880440032
回位弹簧销
Pin
2
78
WG9231340318
挡油盘
Oil shield
2
79
WG9981341005
回位弹簧
Spring
4
第 25 页

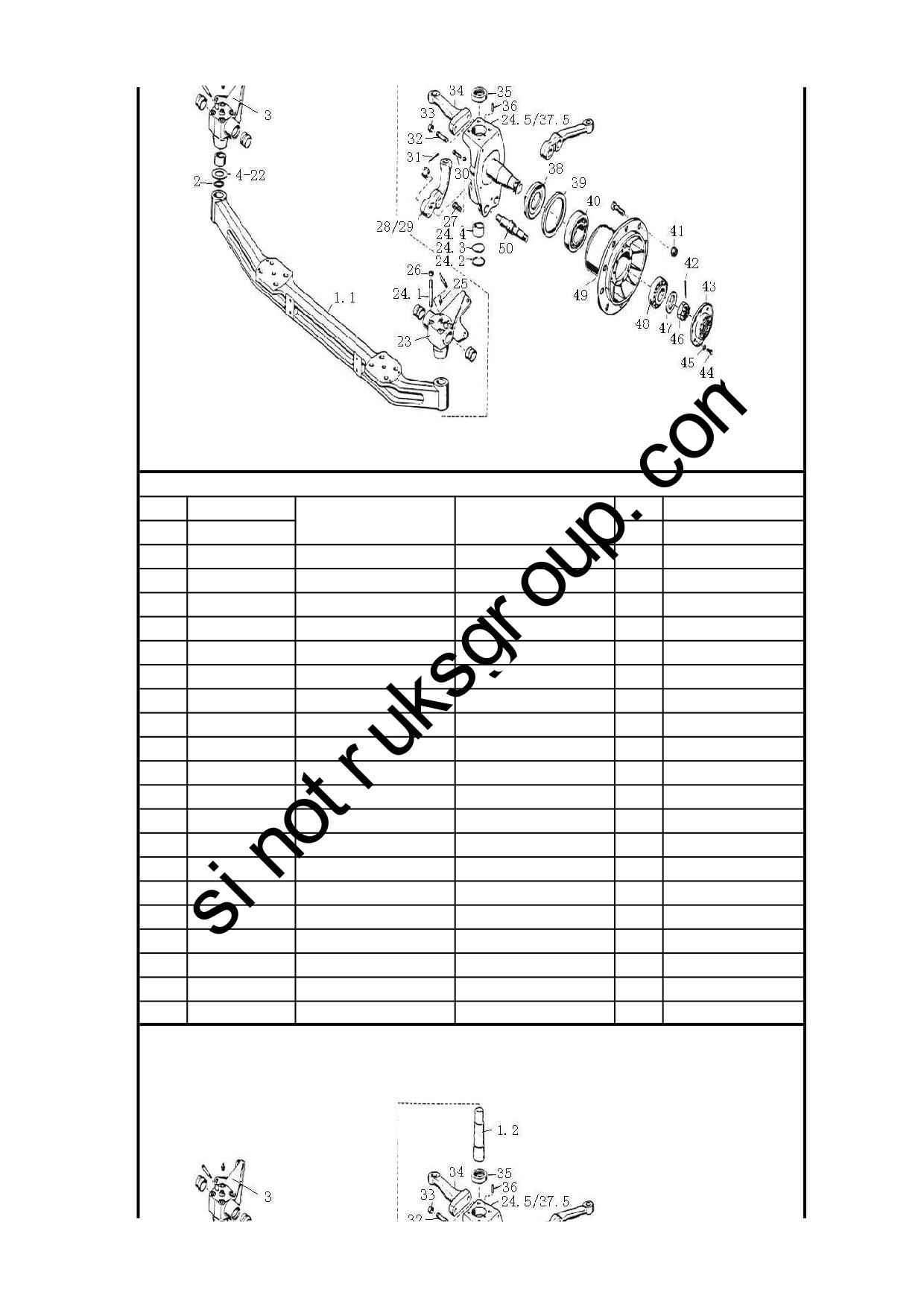

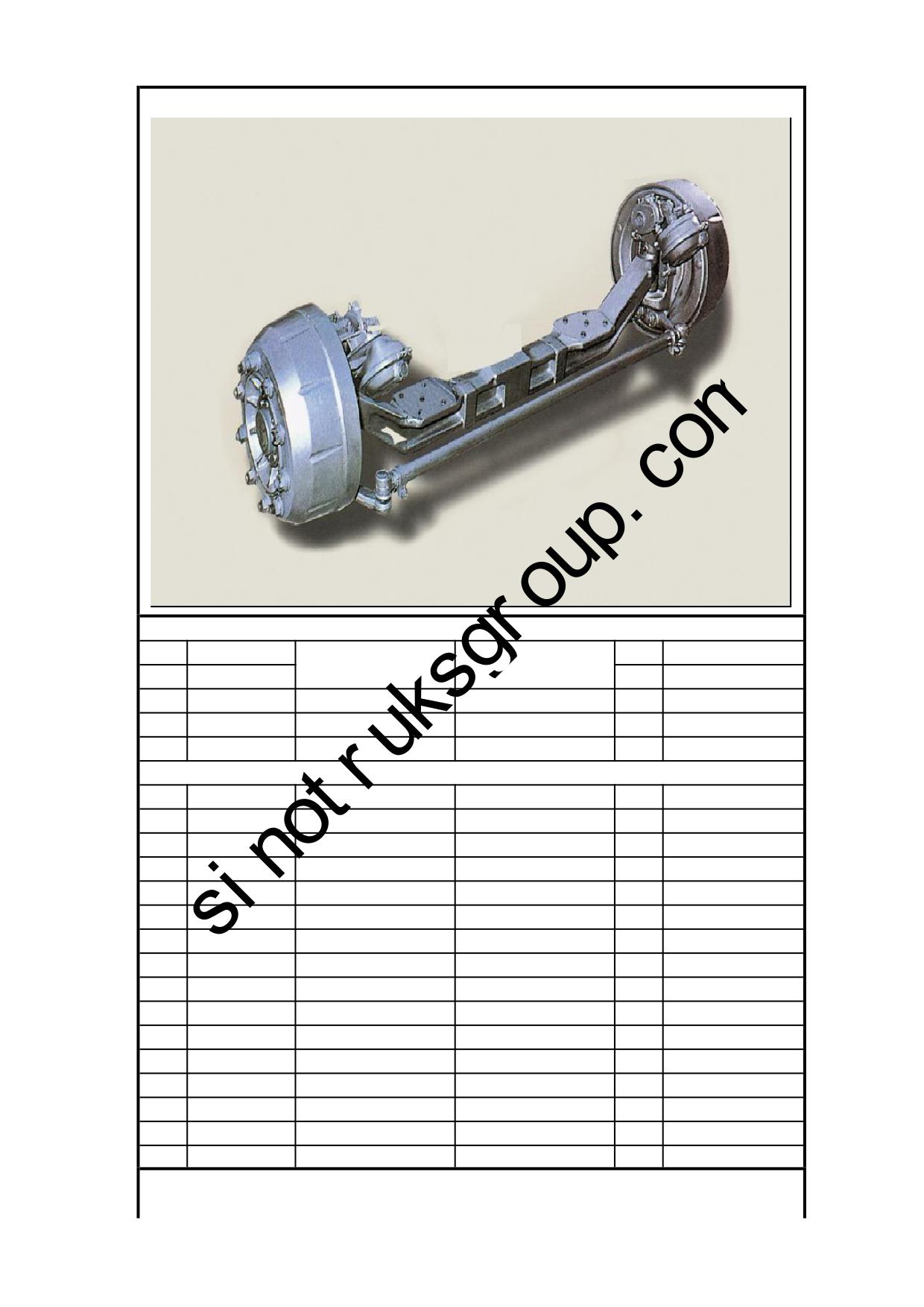

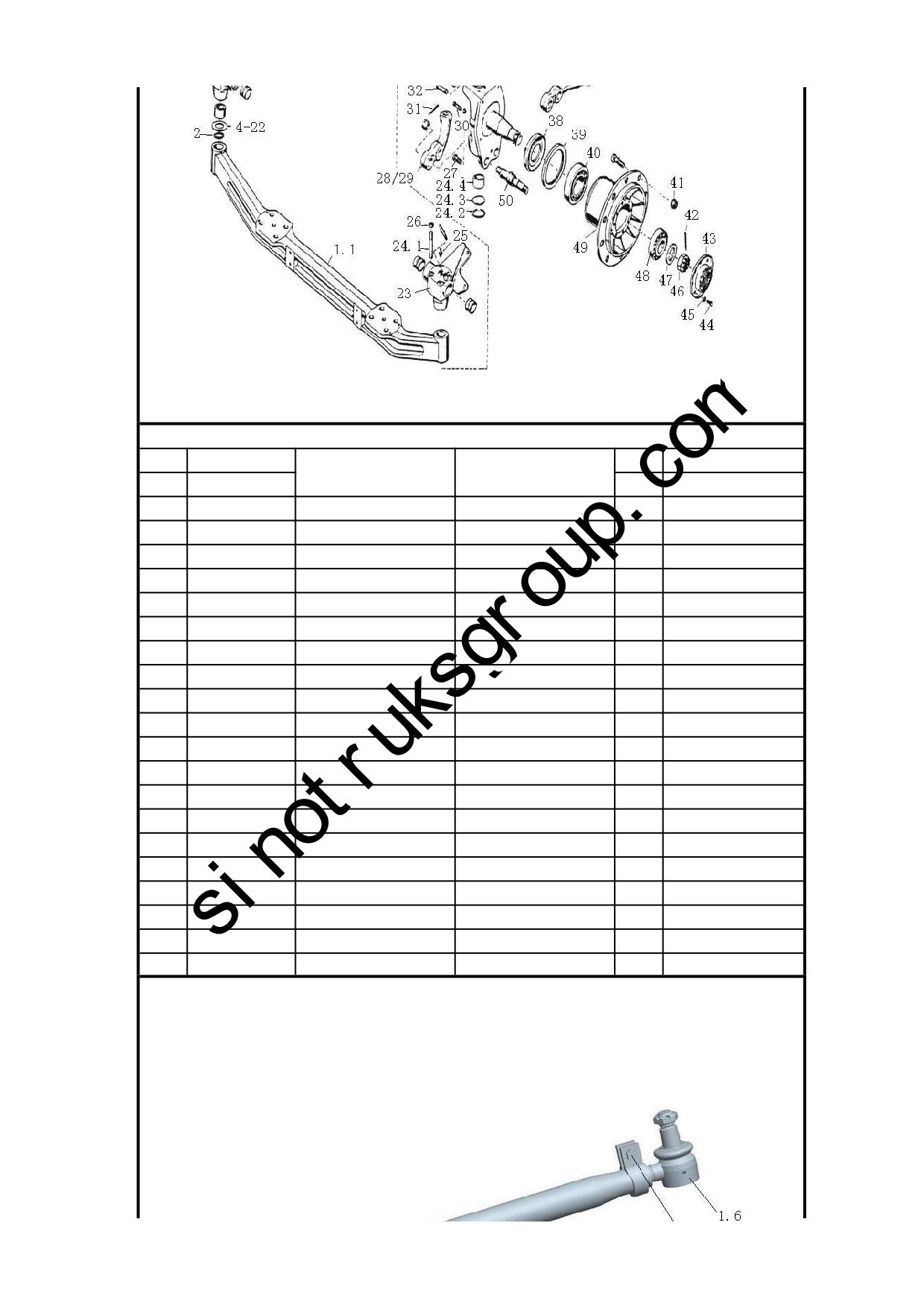

5.01 前桥总成/Front Axle Assy
5.01 前桥总成/Front Axle Assy
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AH40HG172.S110
HW前轴总成(HF7,ABS,手动
Front axle assy
1
主要配置/Main Configurations
1
鼓式制动器
Drum brake
2
额定载荷7吨
Rated payload 7 tons
3
ABS
With ABS
HOWO前轴(HF7,ABS)/Front Axle
第 1 页

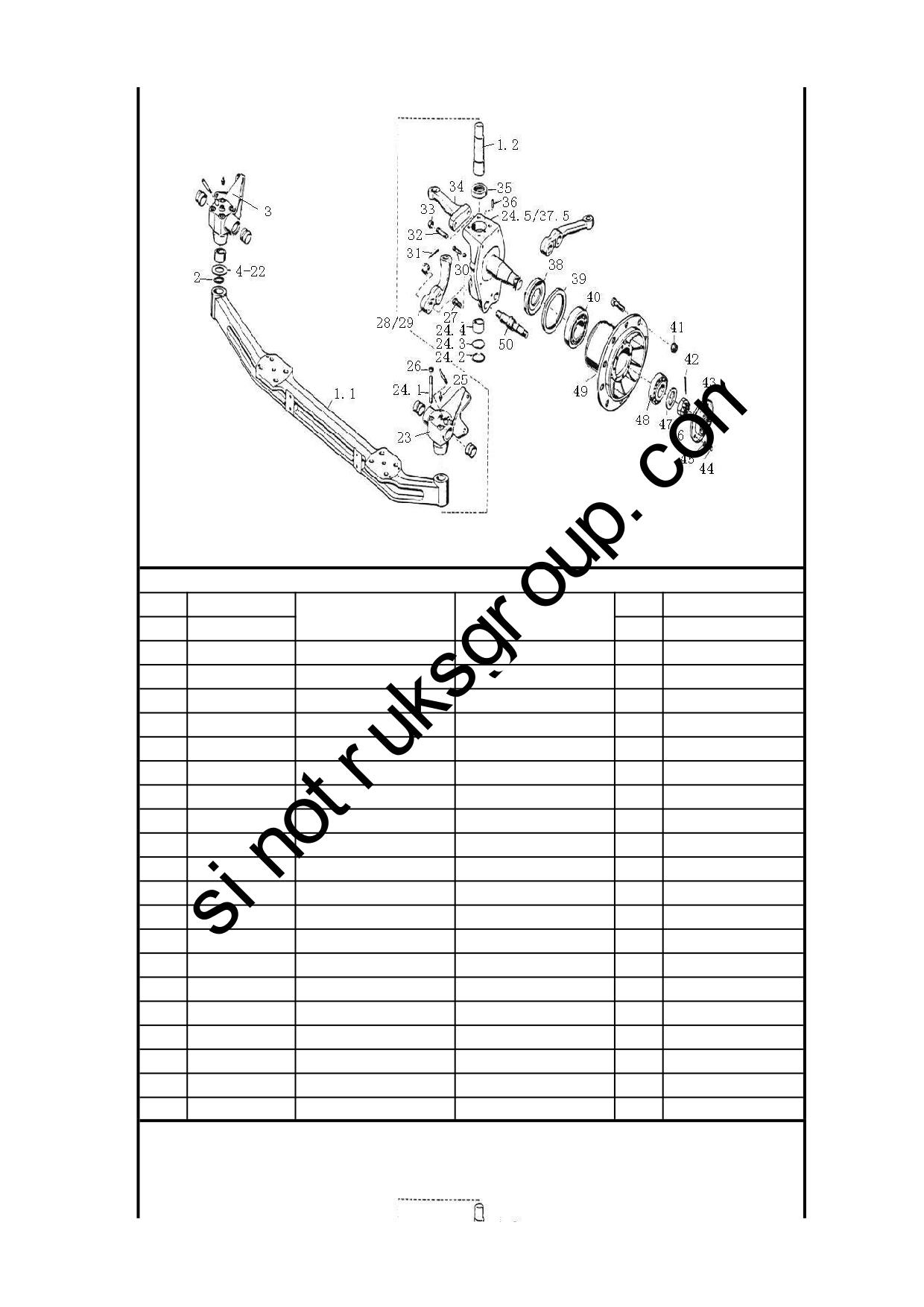

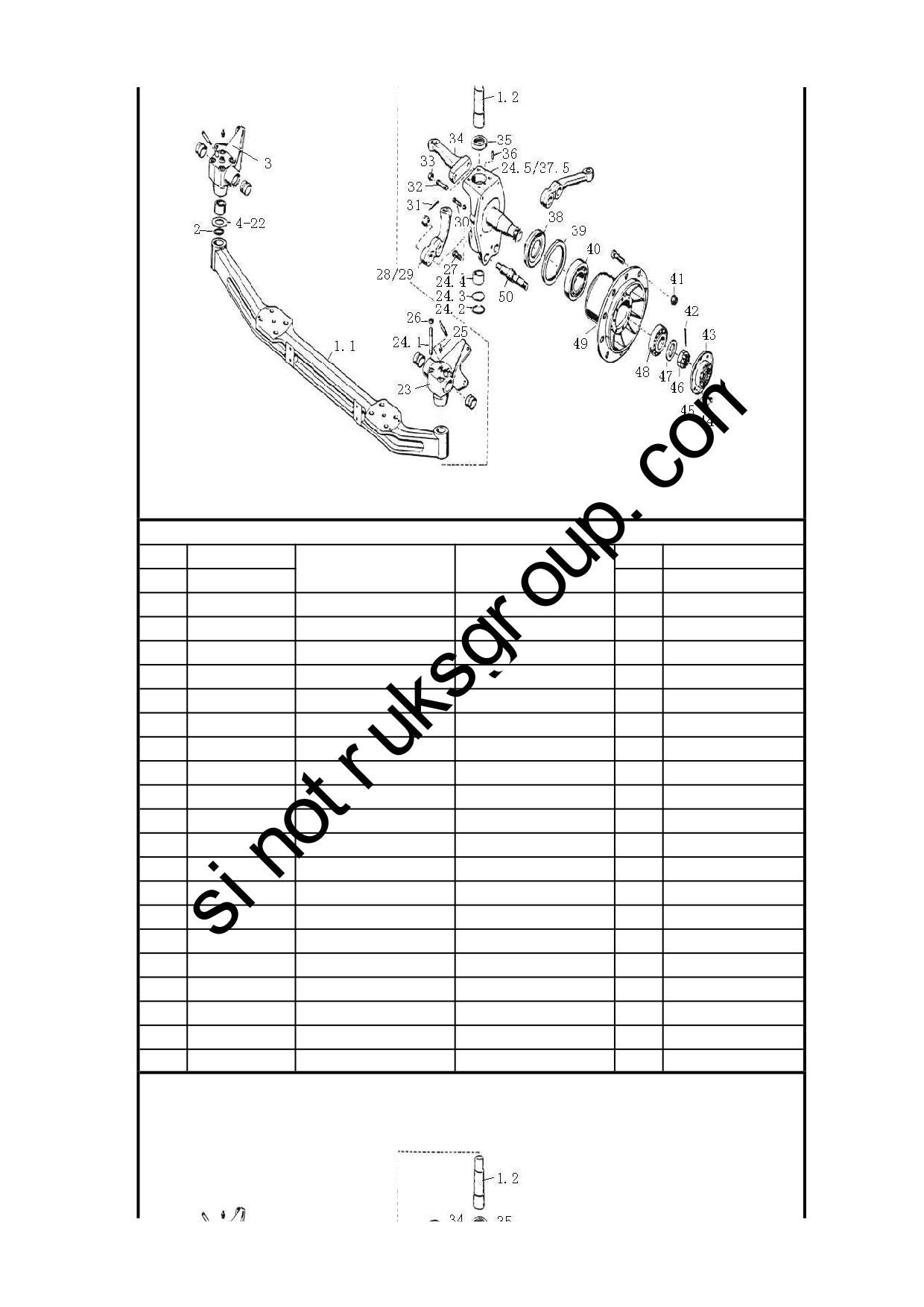

HOWO前轴(HF7,ABS)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9719410107
7吨前轴总成
7t Front steering axle asse.
1
1.1
AZ9719410083
前轴(7T,3度内倾)
1
1.2
WG9719410031
转向节销
Knuckle pin
2
2
WG880 410052
O形密封圈
O-ring
2
3
WG9100410036
支架总成(右)
Bracket ass.-right
1
4
WG880 410094
垫圈
Washer
1
5
1880 410095
垫圈
Washer
1
6
1880 410096
垫圈
Washer
1
7
WG880 410097
垫圈
Washer
1
9
1880 410104
垫圈
Washer
1
10
1880 410105
垫圈
Washer
1
11
1880 410106
垫圈
Washer
1
12
1880 410107
垫圈
Washer
1
13
1880 410108
垫圈
Washer
1
14
AZ9100410085
垫圈
Washer
1
15
AZ9100410086
垫圈
Washer
1
16
AZ9100410087
垫圈
Washer
1
17
AZ9100410088
垫圈
Washer
1
18
AZ9100410089
垫圈
Washer
1
19
AZ9100410090
垫圈
Washer
1
HOWO前轴(HF7,ABS)/Front Axle
第 2 页
HOWO前轴(HF7,ABS)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
20
AZ9100410091
垫圈
Washer
1
21
AZ9100410092
垫圈
Washer
1
22
AZ9100410093
垫圈
Washer
1
23
WG9100410032
支架总成(左)
Bracket ass.-left
1
24
199112410057
转向节总成 左 ABS
Knuckle ass. -left
1
24.1
WG880 410075
双头螺柱
Stud
4
24.2
Q43056
孔用弹性挡圈
Circlip
1
24.3
WG880 410100
盖
Cover
1
24.4
WG9100410129
衬套
Bush
1
24.5
AZ9112410055
转向节（左）
Knuckle -left
1
25
AZ9003963004
滑脂嘴总成（Q701B70）
Grease nozzle ass.
2
25.1
AZ9003963010
滑脂嘴帽
Cap
1
25.2
Q701B70
弯颈油脂嘴
Grease nozzle
1
26
190003888458
自锁螺母
Nut
8
27
Q151C1220
六角头螺栓
Screw
4
28
AZ9719410041
转向横拉杆臂(左)
Tie rod arm -left
1
29
AZ9719410040
转向横拉杆臂(右)
Tie rod arm -right
1
30
WG880 410059
调整螺钉
Adjusting Screw
2
31
Q5005050
开口销
Split pin
4
32
WG880 410060
双头螺柱
Stud
2
HOWO前轴(HF7,ABS)/Front Axle
第 3 页
HOWO前轴(HF7,ABS)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
33
190003872377
六角槽形扁螺母(细牙)
Nut
4
34
AZ9719410005
转向节臂
Steering arm
1
35
WG9700410049
前轴推力轴承
Bearing
2
36
Q5211016
园柱销
cylindrical pin
2
37
199112410058
转向节总成 右 ABS
Knuckle ass. -right
1
37.1
WG880 410075
双头螺柱
Stud
4
37.2
Q43056
孔用弹性挡圈
Circlip
1
37.3
WG880 410100
盖
Cover
1
37.4
WG9100410129
衬套
Bush
1
37.5
AZ9112410056
转向节（右）
Knuckle - right
1
38
WG9900410114
隔环
Spacer
2
39
WG9003074387
轴用密封圈
Sealing ring
2
40
190003326543
圆锥滚子轴承
Roller bearing
2
41
WG9003884160
车轮螺母
Wheel Nut
20
42
Q5006370
开口销
Split pin
2
43
WG9100410043
罩
Hood
2
44
Q150B0816
六角头螺栓
Screw
16
45
Q40308
弹簧垫圈
Washer
16
46
AZ9100411140
转向节锁紧螺母
Nut
2
47
WG9100410062
垫片
Shim
2
HOWO前轴(HF7,ABS)/Front Axle
第 4 页
HOWO前轴(HF7,ABS)/Front Axle
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
48
190003326531
圆锥滚子轴承
Roller bearing
2
49
AZ9112410111
前轮毂总成(ABS)
Front hub ass.
2
49.1
WG9112410009
前轮毂
Front hub
1
49.2
WG9100410104
车轮螺栓
Wheel Screw
10
49.3
WG9112410019
ABS齿圈
ABS gear ring
1
50
WG880 410038
制动蹄支承销
Support pin
4
51
WG295420033
O形密封园
O-ring
2
52
Q351B14T15
六角薄螺母
Nut
2
53
WG9719410028
铭牌
Nameplate
1
5.03 转向横拉杆/Tie Rod
第 5 页

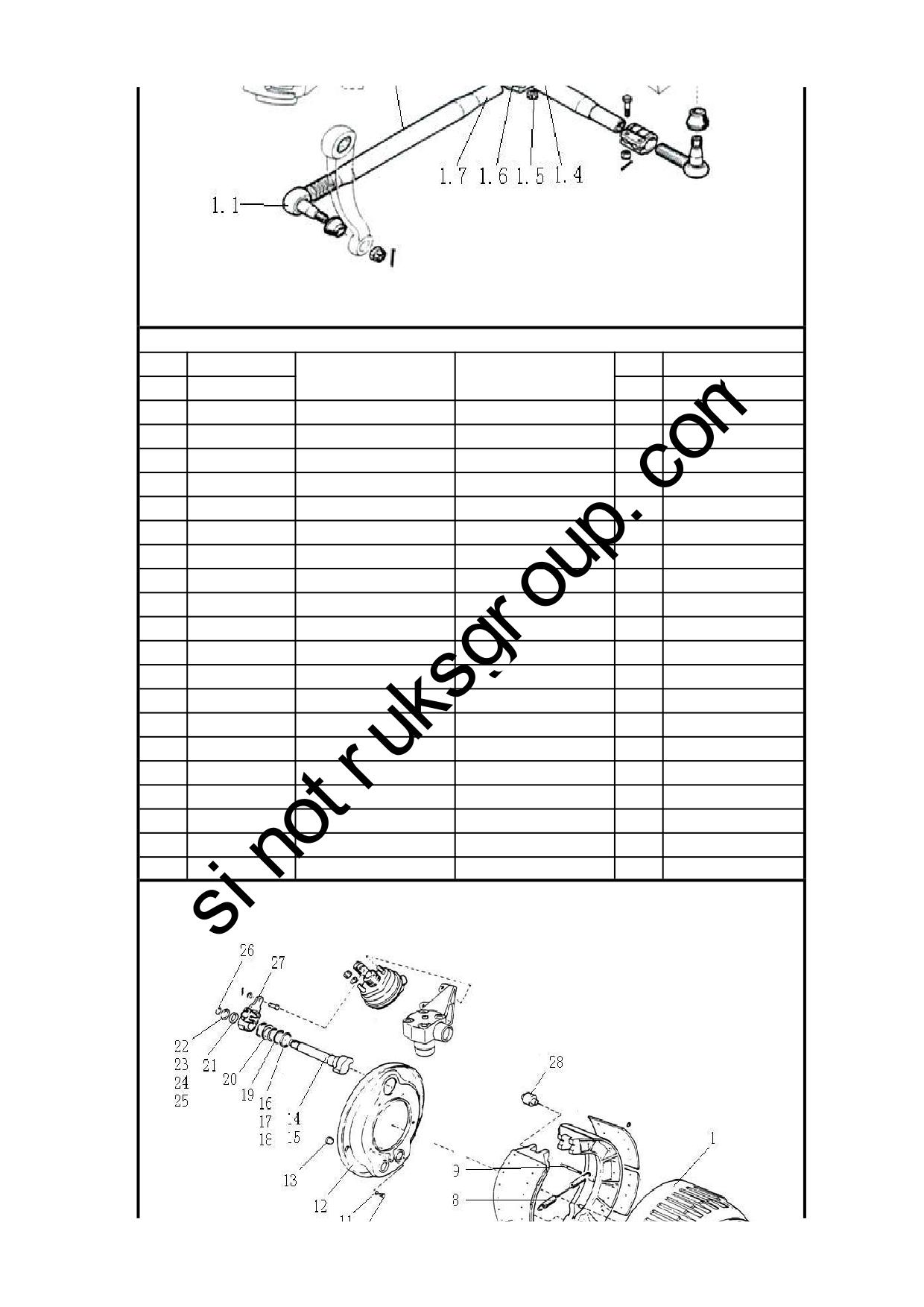

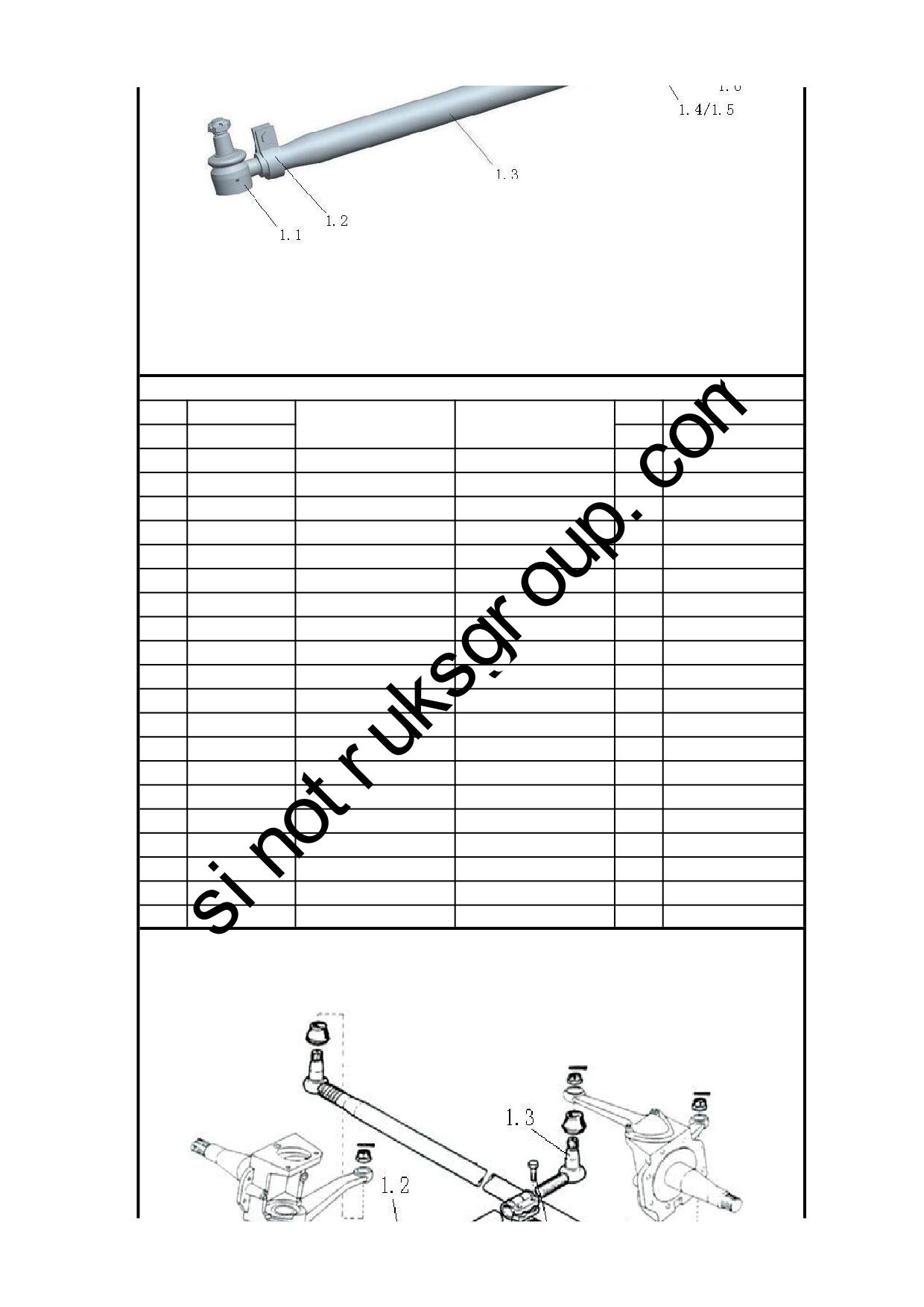

5.03 转向横拉杆/Tie Rod
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9700430050
转向横拉杆总成（φ50）
Tie rod assembly(φ50)
1
1.1
WG9925430100
拉杆接头总成（左）
Ball joint（left）
1
1.2
WG9725430005
管夹
Clip
2
1.3
AZ9700430051
横拉杆
tie rod
1
1.4
Q151C1265TF3
六角头螺栓
Bolt
2
1.5
190003888457
自锁螺母
Nut
2
1.6
WG9925430200
拉杆接头总成(右)
Ball joint（right）
1
5.04 转向直拉杆/Tie Rod Ass.
第 6 页
5.04 转向直拉杆/Tie Rod Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925430010
转向直拉杆总成
Tie rod ass.
1
1.1
AZ9925430011
球型接头总成
Ball joint assembly
1
1.2
AZ9925430015
直拉杆
Rod
1
1.3
AZ9925430012
球型接头总成
Ball joint assembly
1
1.4
Q151B1480
六角头螺栓
Screw
1
1.5
Q33214
2型全金属六角锁紧螺母
Screw
1
1.6
WG9925430014
管夹
Pipe clamp
1
1.7
WG9925430013
过渡连接套
Transitional connector sleev
1

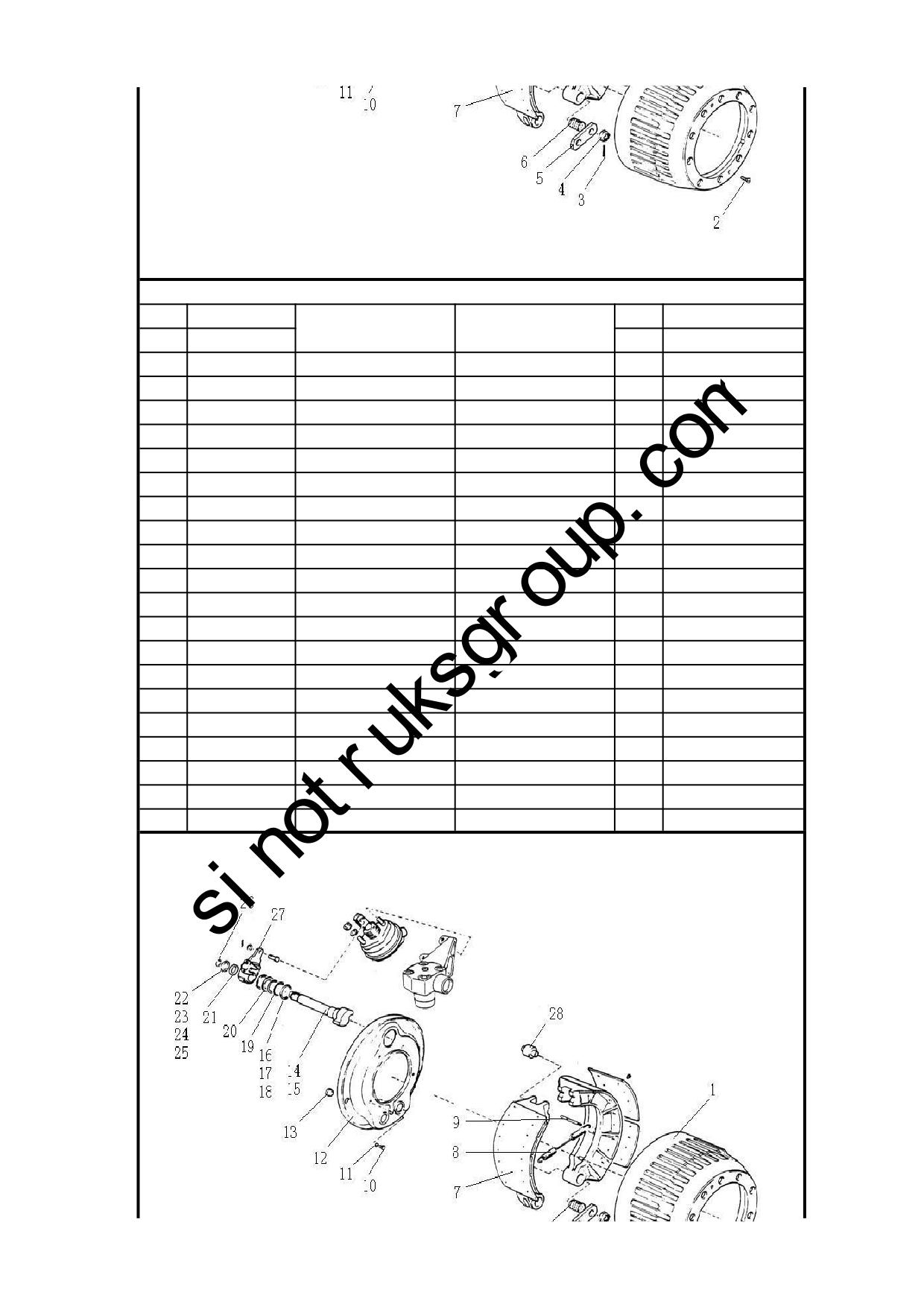

5.05 6.5吨拳形轴前轮制动器/Brake System
第 7 页
5.05 6.5吨拳形轴前轮制动器/Brake System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9112440001
制动鼓
Brake drum
2
2
Q2541025
十字槽沉头螺钉
Screw
4
3
Q5005045
开口销
Pin
4
4
190003872369
六角槽形扁螺母(细牙)
Nut
4
5
WG880440008
限位板
Plate
2
6
WG880440006
衬套
Bushing
4
7
WG9100440030
制动蹄总成
Brake shoe assembly
4
8
AZ9100440061
回位弹簧
Spring
2
9
WG1218G85
制动弹簧销
Pin
4
10
Q150B0812
六角头螺栓
Bolt
8
11
Q40308
弹簧垫圈
Spring washer
8
12
1880 440007
制动器防尘罩
Dust shield
2
13
WG880340037
密封圈
Gasket
4
14
WG9100440001
制动凸轮轴(左)
Brake camshaft
1
15
WG9100440002
制动凸轮轴（右）
Brake camshaft
1
16
WG880440010
附加垫片
Shim
4
17
WG9100440011
附加垫片
Shim
4
18
WG9100440012
附加垫片
Shim
4
19
WG880340023
O形密封圈
O-ring
4
20
WG880440015
隔套
Sleeve
2
5.05 6.5吨拳形轴前轮制动器/Brake System
第 8 页
5.05 6.5吨拳形轴前轮制动器/Brake System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
WG880340022
垫圈
Washer
2
22
WG80 320028
调整垫圈
Washer
1
23
WG80 320029
调整垫圈
Washer
1
24
WG80 320030
调整垫圈
Washer
1
25
WG80 320046
调整垫圈
Washer
1
26
190003933116
轴用弹簧档圈
Circlip
2
27
WG9100440005
间隙调整臂总成
Slack adjuster
2
28
WG9100440021
滚轮
Roller
4

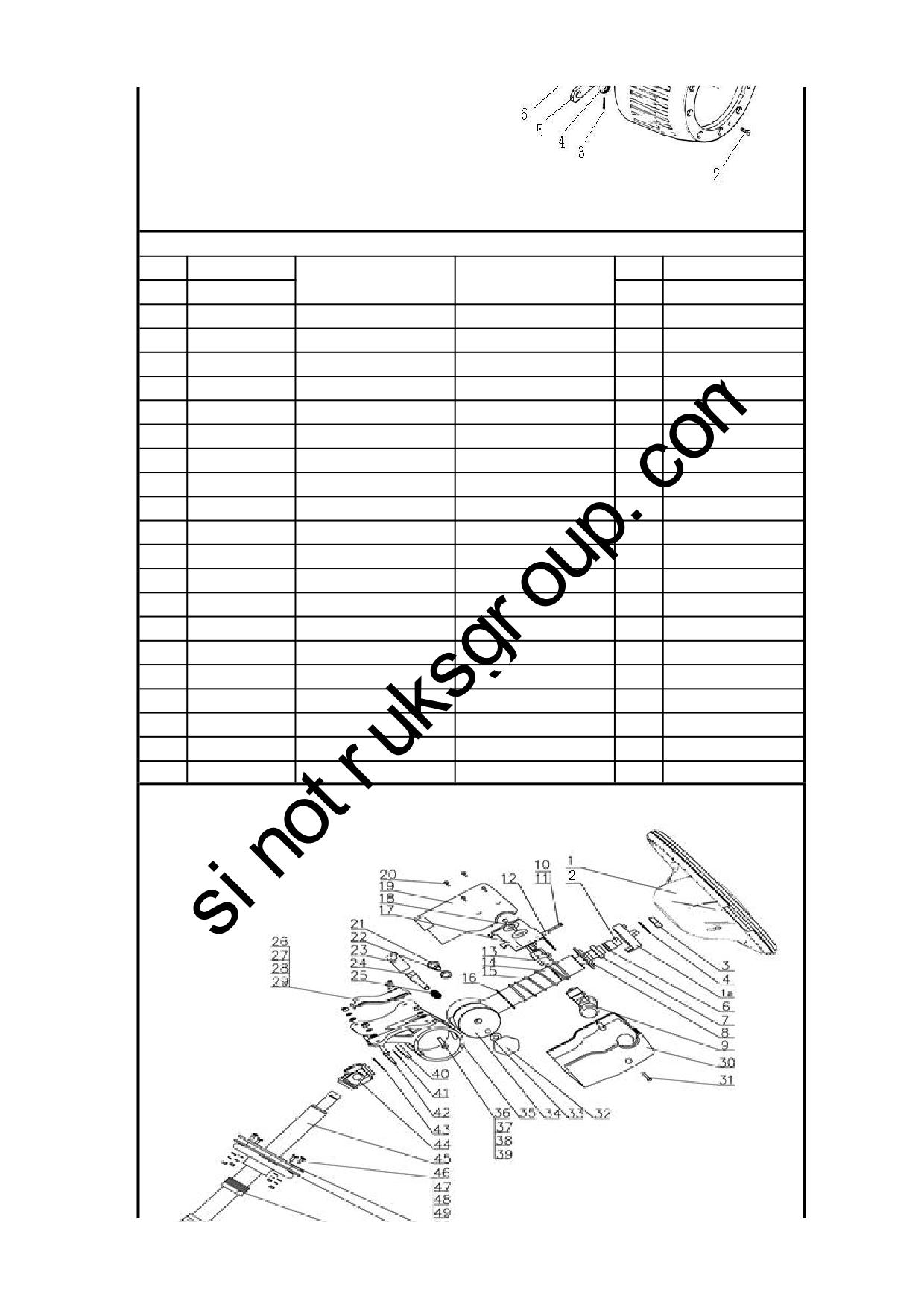

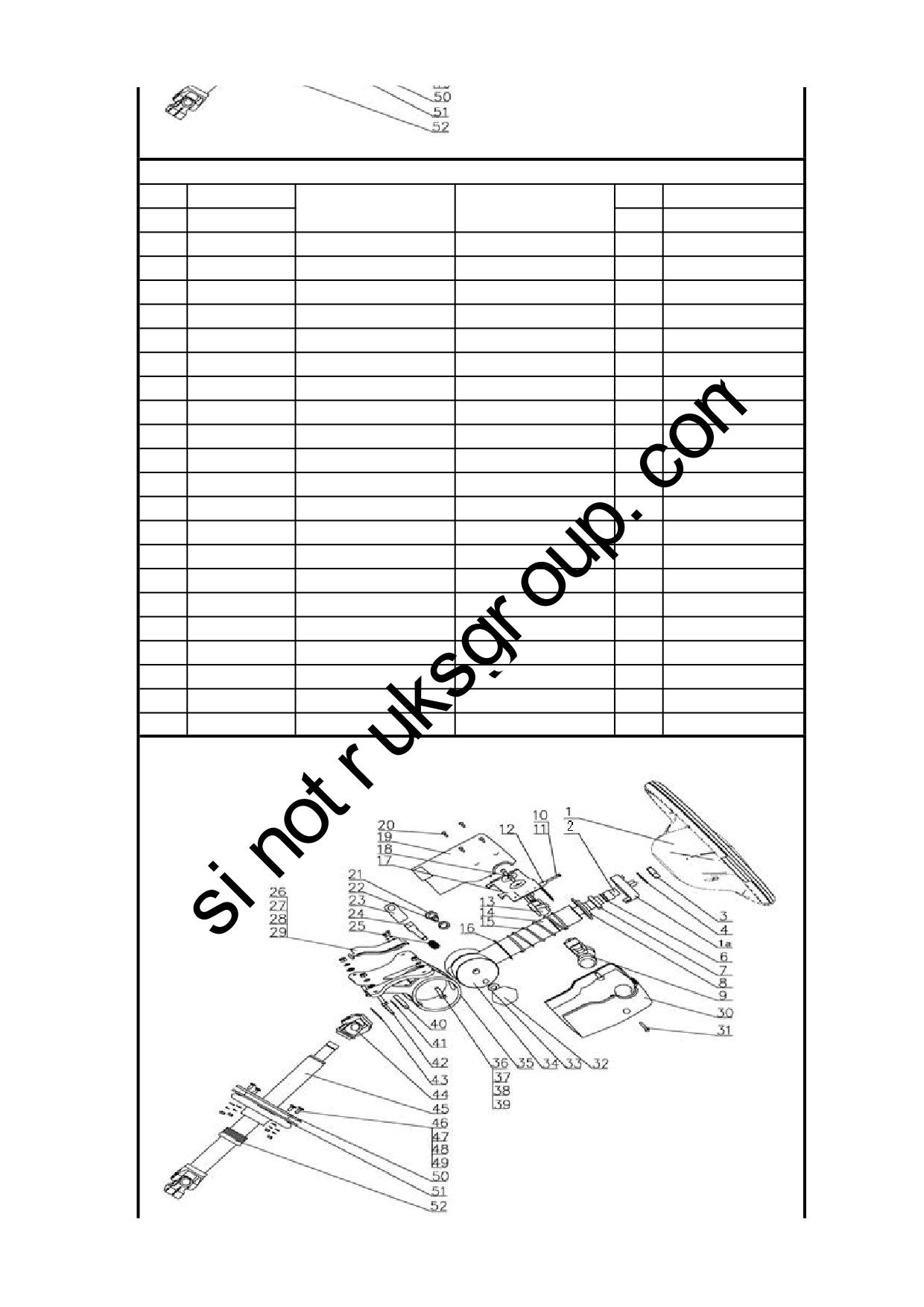

5.06 转向装置/Steering System
第 9 页
5.06 转向装置/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
0
AZ9725478050
转向轴带管柱总成
Steering tube assembly
1
1
WG9719470100
转向盘
Steering wheel
1
1a
WG9130583018
回位环
Ring
1
2
AZ9725470023
转向轴总成
Steering shaft asse.
1
incl(2.1,2.2)
2.1
AZ9925470084
转向锁套
Sleeve
1
2.2
AZ9719470053
转向轴
Steering shaft
1
3
AZ9100470436
六角薄螺母
Nut
1
4
Q41822
波形弹性垫圈
Spring washer
1
6
Q43125
轴用弹性挡圈
Snap ring
1
7
AZ9003320012
深沟球轴承
Ball bearing
1
8
WG9130583024
接触环
Touch ring
1
9
WG9725580098
钥匙起动开关
Start switch
1
10
Q150B0530
六角头螺栓
Screw
1
11
Q340B05
1型六角螺母
Nut
1
12
81.95801.0071
滚子
Roller
1
13
WG9725470005
固定夹
Clip
1
14
AZ9719470051
转向轴套
Sleeve
1
15
AZ9123470129
压缩弹簧
Spring
1
16
AZ9123470130
薄垫片
Washer
1
18
Q150B0865
六角头螺栓
Screw
2
17
AZ9719470424
支座
Support seat
1
5.06 转向装置/Steering System
第 10 页
5.06 转向装置/Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
19
AZ9719471041
转向柱罩（后部）
Rear cover of steering column
1
20
Q2720412
十字槽盘头自攻螺钉
Screw
4
21
AZ9719470057
行程限位螺钉
Limit screw
1
22
Q40316
弹簧垫圈
Spring washer
1
23
AZ9719470058
弹性压板
Plate
1
24
AZ9719470055
调整紧固螺栓
Adjusting screw
1
25
AZ9123470153
压缩弹簧
Spring
1
26
AZ9719470052
线束固定支架
Bracket for wireness
1
27
Q150B0408
六角头螺栓
Screw
2
28
Q40304
弹簧垫圈
Spring washer
2
29
Q40104
平垫圈
Washer
2
30
AZ9719471042
转向柱罩（前部）
Front cover of steering column
1
31
Q2714250
十字槽盘头自攻螺钉
Screw
2
32
AZ9123470150
调节手轮
Hand wheel
1
33
AZ9123470155
垫圈
Washer
1
34
AZ9719470054
转向柱导向套
Guiding sleeve
1
35
AZ9719470056
转向柱安装支座
Support seat
1
36
Q150B0830
六角头螺栓
Screw
4
37
Q33208
1型六角螺母
Nut
4
40
AZ9003320013
深沟球轴承
Ball bearing
1
41
Q43130
轴用弹性挡圈
Snap ring
1
5.06 转向装置/Steering System
5.06 转向装置/Steering System
第 11 页
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
42
WG9100470459
环
Ring
1
81.91710.0459
43
Q43042
孔用弹性挡圈
Snap ring
1
44
AZ9719470043
万向节
Universal joint
1
45
AZ9725478044
转向伸缩轴
Telescopic shaft
1
47
Q33206
1型六角螺母
Nut
4
50
AZ9725479145
转向轴护套
Sleeve
1
51
AZ9725478046
压板
Plate
2
52
AZ9100470410
衬套
Bush
1
53
WG9725470089
防盗螺栓
Screw
2

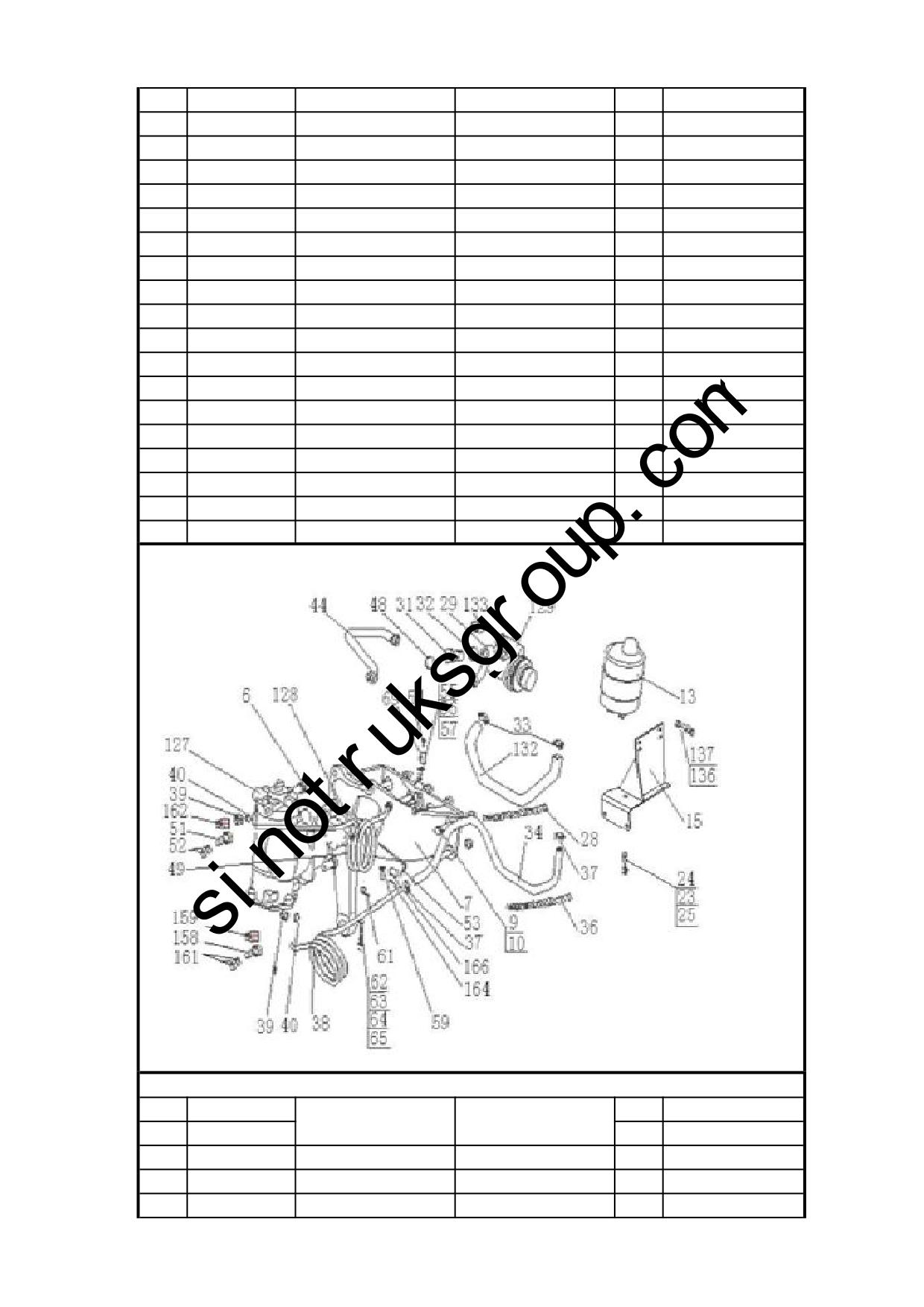

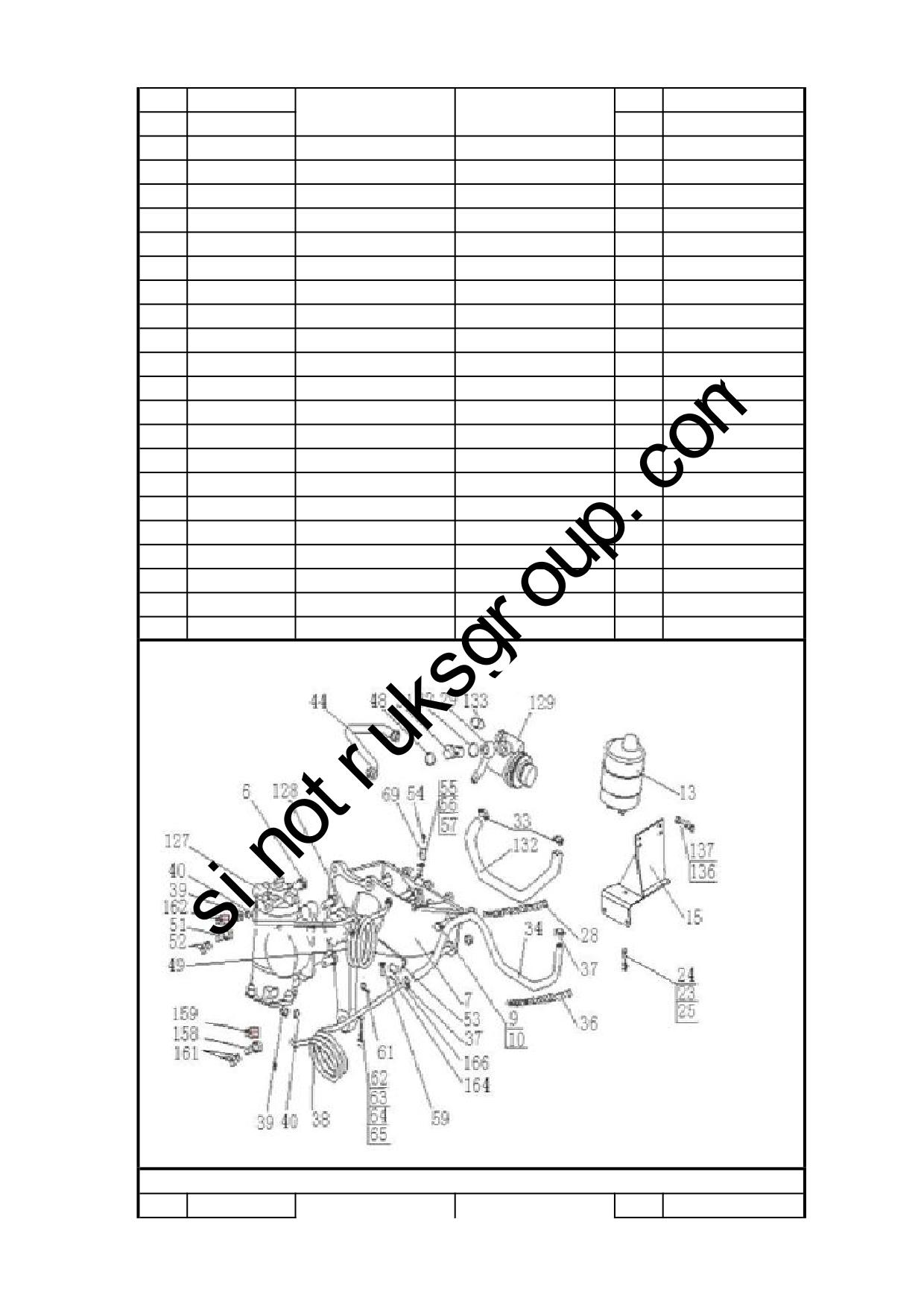

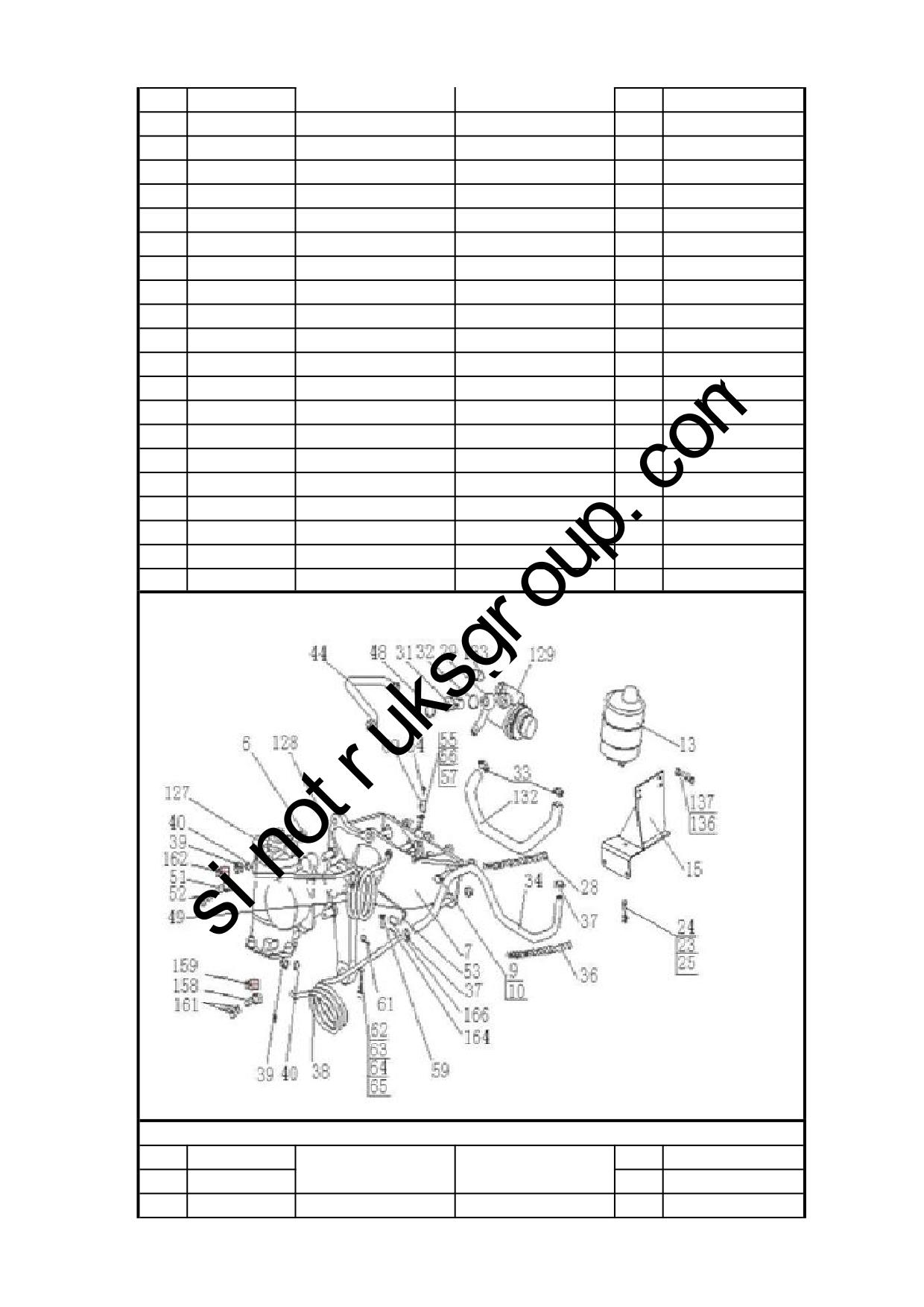

5.07 液压动力转向系统/Hydraulic Steering System
5.07 液压动力转向系统/Hydraulic Steering System
序号
零部件图号
数量
备注
名称
Part Name
第 12 页
名称
Part Name
No.
Part No.
Qty
Remark
6
Q151B2045TF2
六角头螺栓
Screw
5
7
WG9725478295
转向器支架
Bracket
1
9
Q151B1660TF2
六角头螺栓
Screw
6
10
190003888627
自锁螺母
Nut
6
13
WG9725470060
转向油罐
Oil tank
1
15
AZ9725471140
转向油罐支架总成
Bracket
1
23
Q151C1230
六角头螺栓(细牙)
Screw
3
24
190003888457
自锁螺母
Nut
3
25
Q40112
平垫圈
Washer
3
28
AZ9725470084
弹簧护圈
Washer
1
29
WG9100470076
环状接头
Connector
1
31
190003962651
空心螺栓
Female screw
1
32
190003098031
密封垫圈
Washer
2
33
190003989301
软管卡箍
Hose clamp
2
34
WG9725477050
回油软管
Hose - oil return
1
36
17017470015
弹簧护套
Spring protect sleeve
1
37
190003989336
软管卡箍
Hose clamp
2
38
AZ9725477032
螺旋回油管
Oil pipe - return
1
39
190003559515
管接头用螺母
Nut
3
40
190003559562
卡套
Cutting sleeve
3
5.07 液压动力转向系统/Hydraulic Steering System
5.07 液压动力转向系统/Hydraulic Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
44
WG9725477107
高压软管
Hose (high pressure)
1
第 13 页
46
T071800
组合密封圈
Gasket
4
49
AZ9725478032
螺旋压油管
Oil pipe - return
1
52
T071800
组合密封圈
Gasket
2
53
AZ9725477020
支架
Bracket
1
54
Q150B0830
六角头螺栓
Screw
1
55
Q340B08
1型六角螺母
Nut
1
56
Q40308
弹簧垫圈
Washer
1
57
Q40208
大垫圈
Washer
1
59
Q150B0635
六角头螺栓
Screw
5
61
131100040007
管夹
pipe clamp
2
62
Q150B0620
六角头螺栓
Screw
10
63
Q340B06
I型六角螺母
Nut
10
64
Q40206
大垫圈
Washer
10
65
Q40306
弹簧垫圈
Washer
10
69
Q68225
一端固定式单管夹片
Clip
1
127
WG9725478228
ZF8098动力转向器
Steering gearbox-ZF8098
1
128
WG9725478045
转向摇臂
Drop arm
1
129
WG9725470037
转向助力叶片泵
Hydraulic pump
1
130
Q40110
平垫圈
Washer
4
5.07 液压动力转向系统/Hydraulic Steering System
5.07 液压动力转向系统/Hydraulic Steering System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
131
Q340B10
六角螺母
Nut
4
132
WG9925470025
成型软管
Hose
1
133
WG9725470110
卡套式旋转管接头
1
第 14 页
136
Q150B1025
六角头螺栓
Screw
4
137
Q40310
弹簧垫圈
Washer
4
146
WG9725470818
卡套式铰接六角螺栓
Screw
1
156
WG9725470042
加强筋
Plate
1
158
WG9725470818
卡套式铰接六角螺栓
Screw
1
159
WG9718470070
卡套式铰接接头体
Connector
1
161
T071800
组合密封圈
Gasket
2
162
WG9718470070
卡套式铰接接头体
Connector
1
164
WG88 730187
管夹
pipe clamp
5
166
WG1000060211
橡胶软管(Φ15/Φ21)
Hose
1
第 15 页
第 16 页
第 17 页
第 18 页
第 19 页
第 20 页
第 21 页
第 22 页
第 23 页
·
第 24 页
第 25 页
第 26 页
第 27 页
第 28 页
第 29 页
第 30 页

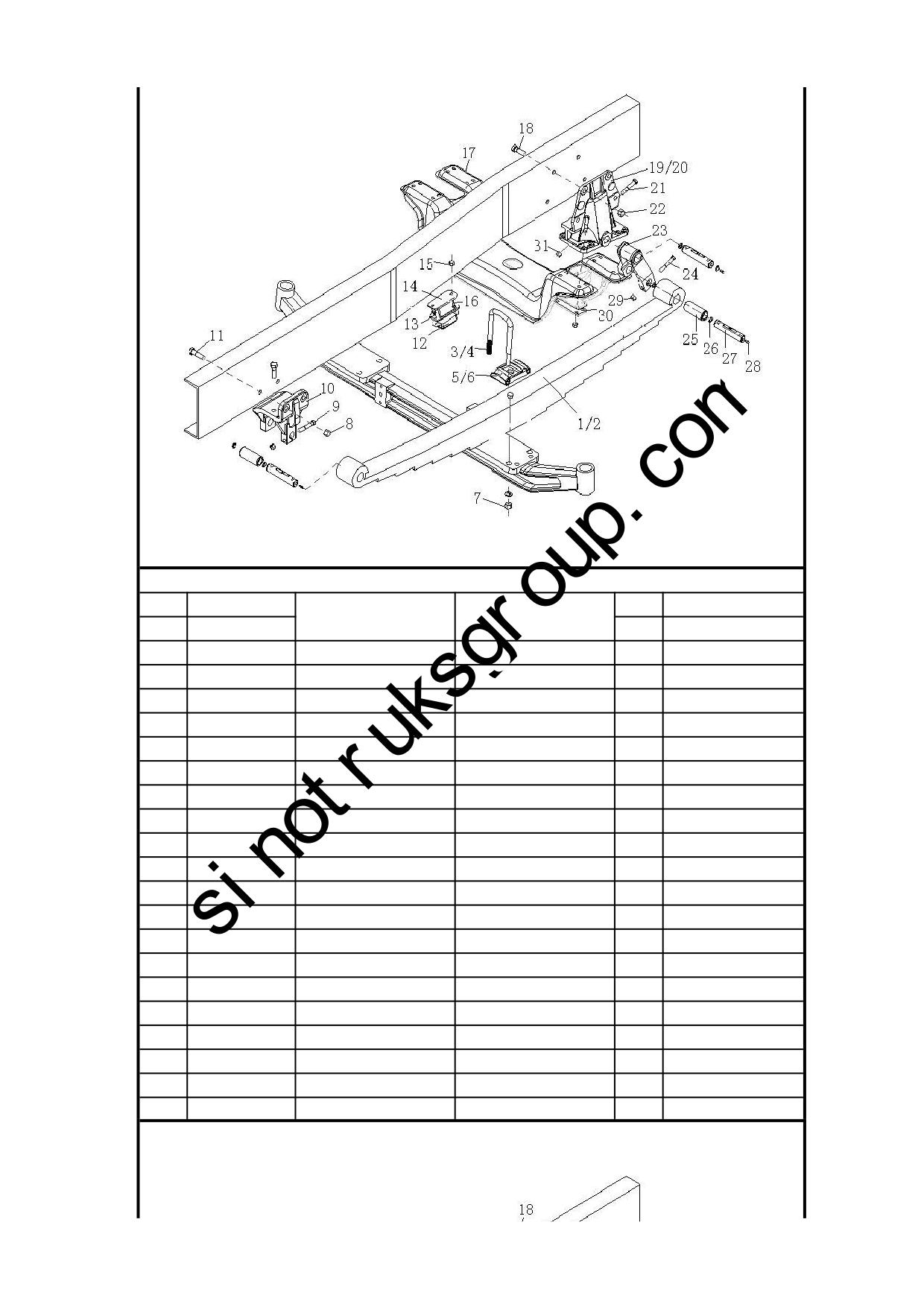

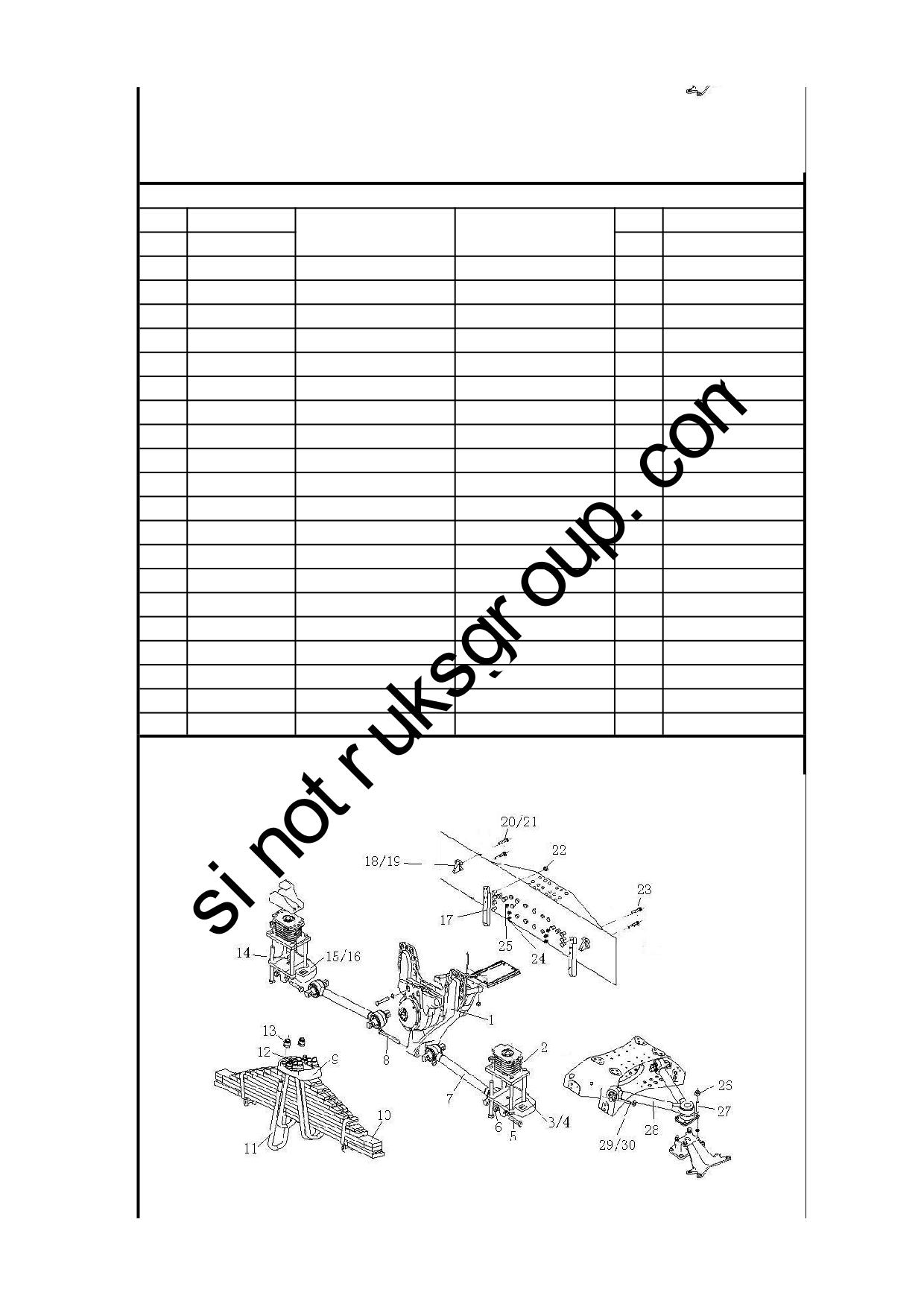

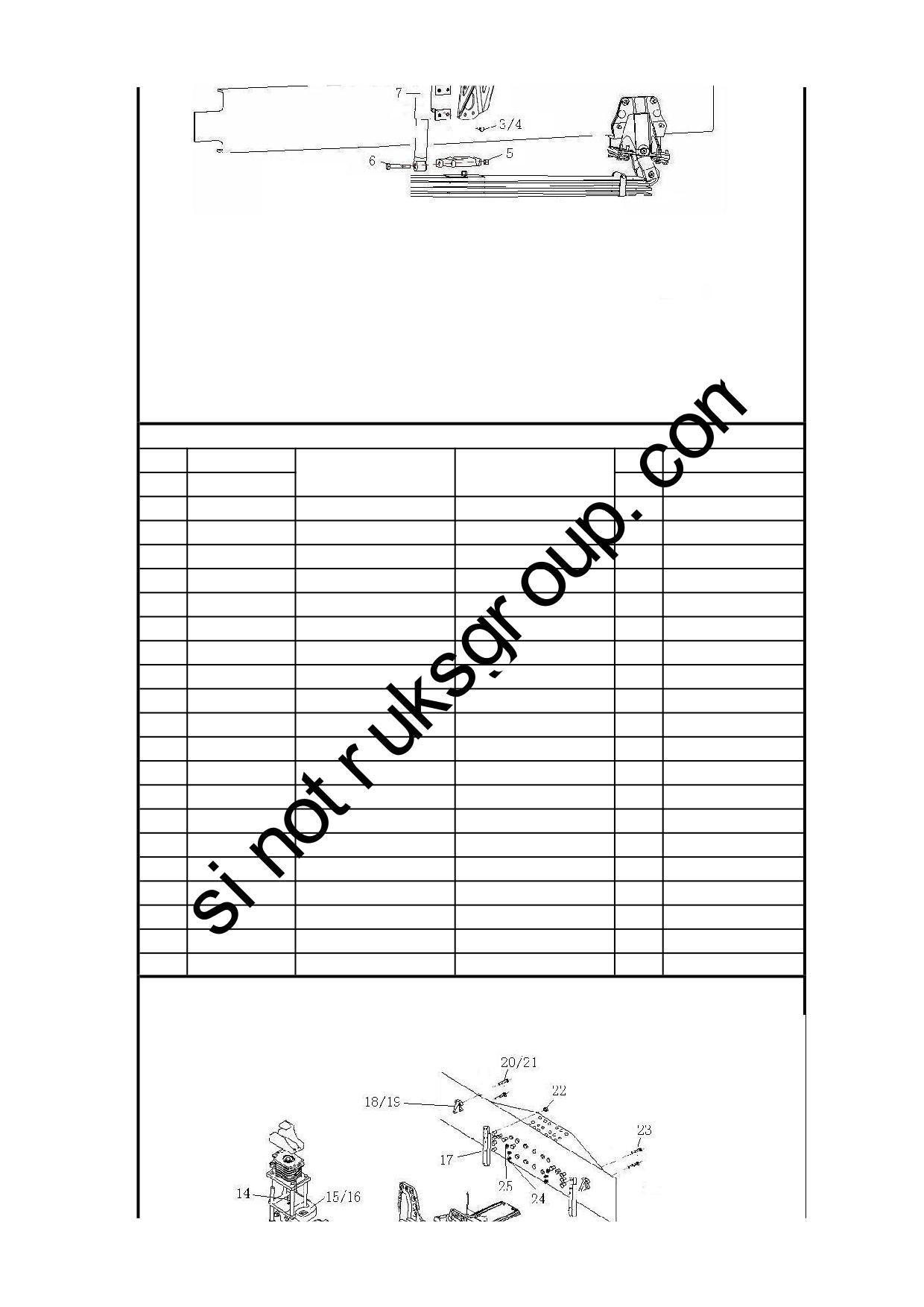

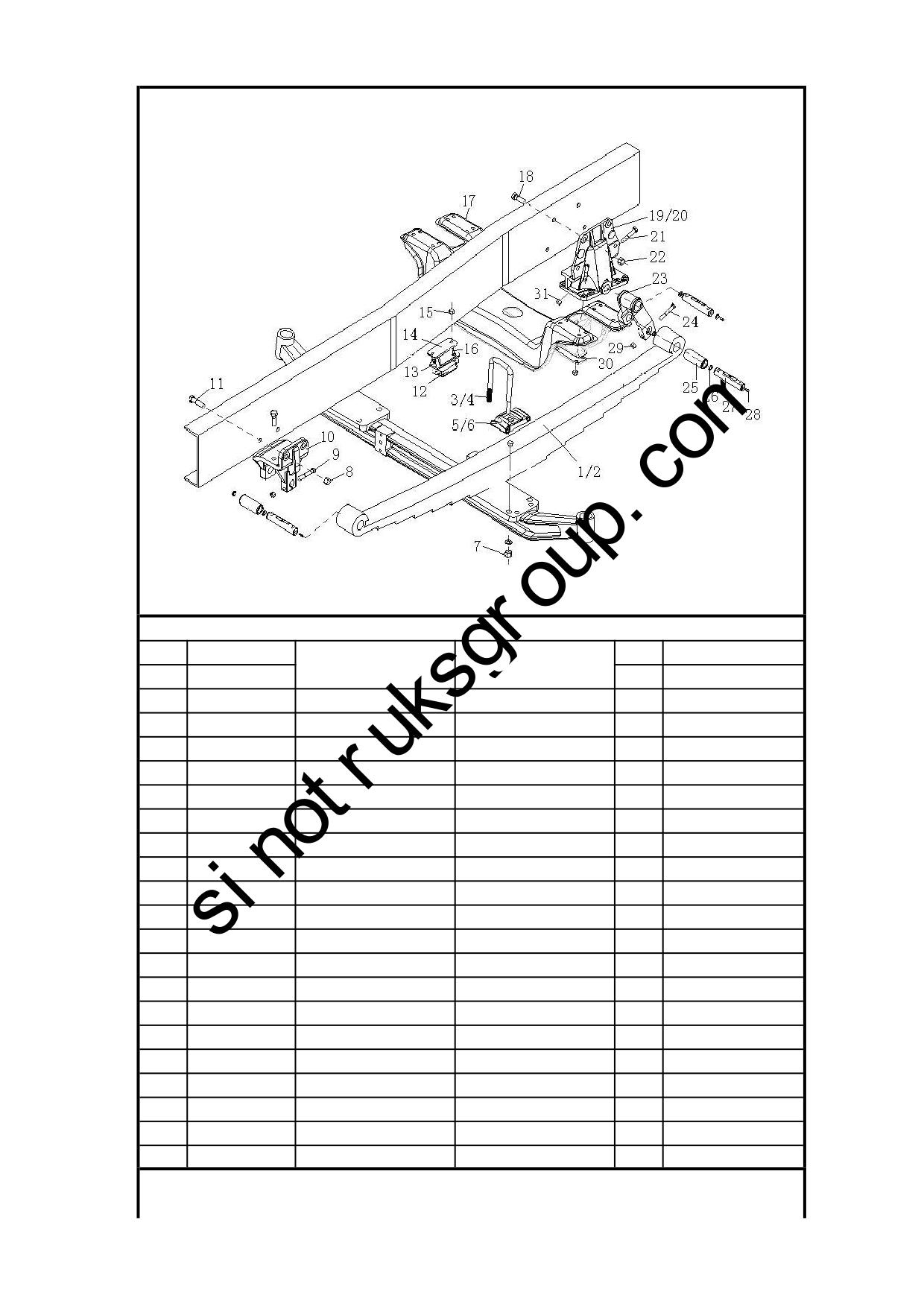

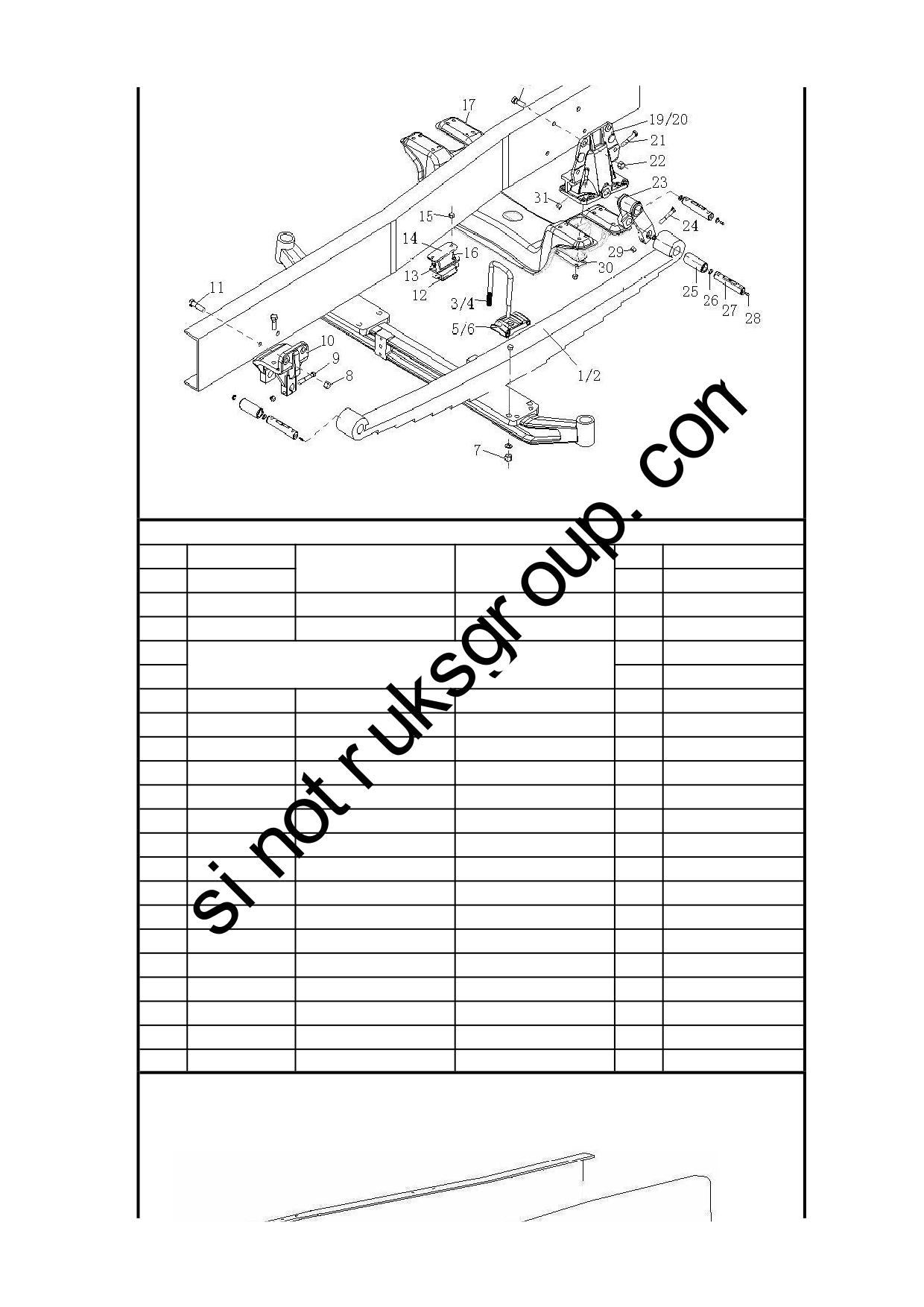

6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9114520140
前左钢板弹簧
Front spring ass. -left
1
Front spring ass. -right
2
WG9114520141
前右钢板弹簧
1
2.1
WG9114520141+0前右钢板弹簧第1片（张弹1st piece of front spring
1
2.2
WG9114520141+0前右钢板弹簧第2片（张弹2nd piece of front spring
1
2.3
WG9114520141+0前右钢板弹簧第3片（张弹3rd piece of front spring
1
2.4
WG9114520141+0前右钢板弹簧第4片（张弹4th piece of front spring
1
2.5
WG9114520141+0前右钢板弹簧第5片（张弹5th piece of front spring
1
2.6
WG9114520141+0前右钢板弹簧第6片（张弹6th piece of front spring
1
2.7
WG9114520141+0前右钢板弹簧第7片（张弹7th piece of front spring
1
2.8
WG9114520141+0前右钢板弹簧第8片（张弹8th piece of front spring
1
2.9
WG9114520141+0前右钢板弹簧第9片（张弹9th piece of front spring
1
2.10
WG9114520141+0中心螺栓（张弹）
Central screw
1
2.11
WG9114520141+0中心螺母（张弹）
Central nut
1
3
AZ9925520250
前簧骑马螺栓
U-bolt
2
4
AZ9925520027
前簧骑马螺栓
U-bolt
2
5
WG9925520037
左前簧压板
Plate
1
6
WG9925520038
右前簧压板
Plate
1
7
Q33020T13F3
全金属六角法兰面锁紧螺Nut
8
8
ZQ32516T13F6
六角法兰面带齿螺母M16*Nut
8
9
ZQ151B1275TF6
六角头螺栓M12*1.25
Bolt
4
6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
第 -4105 页
6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
10
WG9725520007
前簧前支架
Bracket
2
11
ZQ1811660TF6
六角法兰面带齿螺栓M16*Bolt
8
12
WG9323520010
限位块总成
Block assembly
2
Bolt
13
Q150B1230
六角头螺栓
4
14
WG9731520034
限位支架总成
Bracket assembly
2
15
Q33212
2型全金属六角锁紧螺母
Nut
8
16
Q150B1240
六角头螺栓
Bolt
4
17
WG9725510059
加强型横梁
Cross member
1
18
ZQ1811650TF6
六角法兰面带齿螺栓M16*Bolt
6
19
WG9925520207
前簧左后支架
Bracket
1
20
WG9925520208
前簧右后支架
bracket
1
21
ZQ1811250TF6
六角法兰面带齿螺栓M12*Bolt
16
22
ZQ32516T13F6
六角法兰面带齿螺母M16*Nut
6
23
WG9100520034
前簧吊耳总成
Hanger assembly
2
24
ZQ151B1270TF6
六角头螺栓M12*1.25
Bolt
2
25
WG9000520078
衬套
Bushing
4
26
1680 520050
垫圈
Washer
12
27
WG9100520065
弹簧销
Spring pin
6
28
AZ9003963022
滑脂嘴总成（CM10*1 D71Grease nipple
6
29
ZQ361B12T13F6
2型六角螺母M12*1.25
Nut
6
6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
第 -4104 页
6.01 HOWO前悬架（850车架，9x16板簧，新七吨前轴）/Front Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
30
199100520025
板
Plate
4
31
ZQ32512T13F6
六角法兰面带齿螺母M12*Nut
16
32
ZQ1811450TF6六角法兰面带齿螺栓M1Hexagon flange bolts w
4
33
ZQ32514T13F6六角法兰面带齿螺母M1Hexagon flange nuts w
4

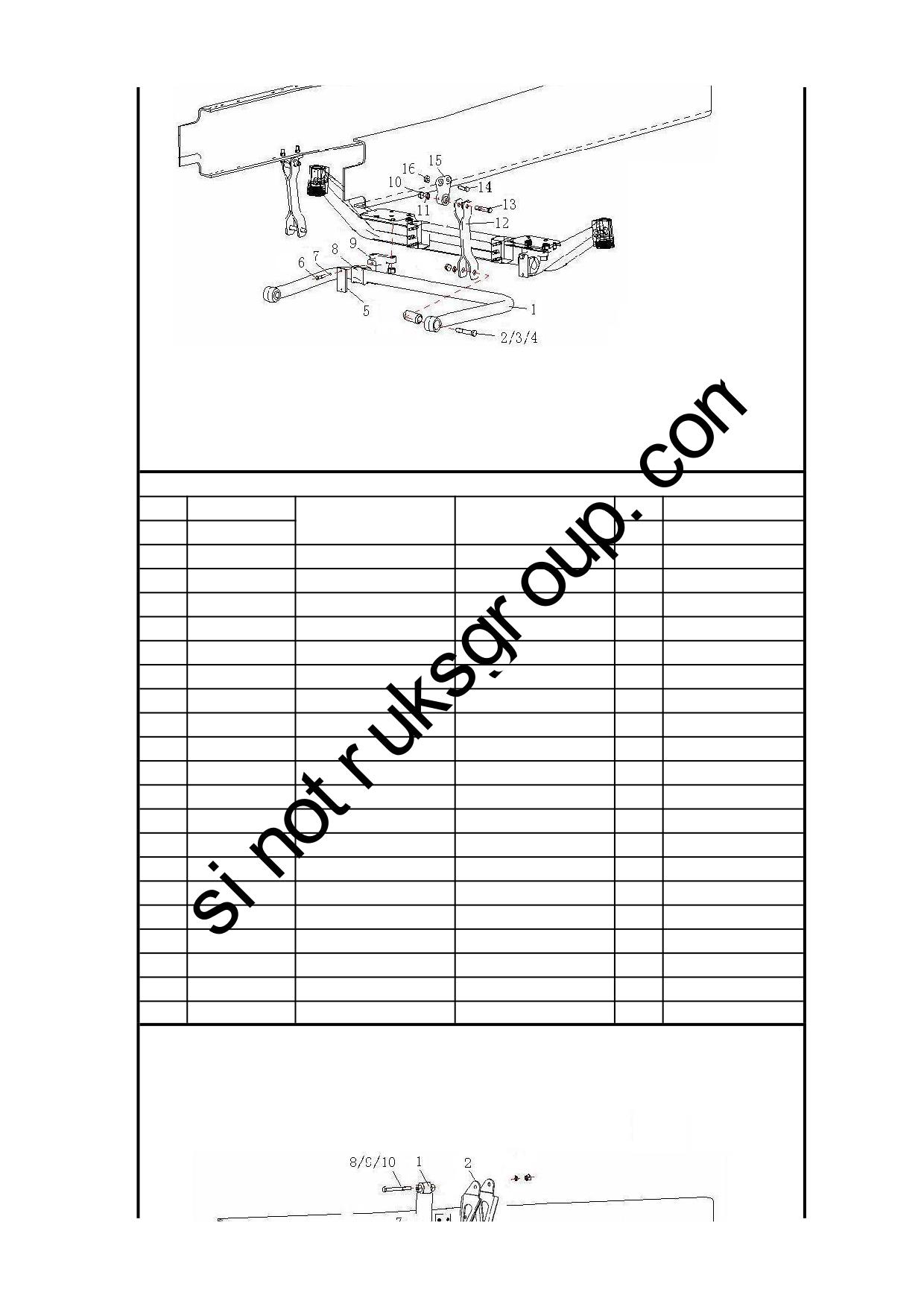

6.02 前桥横向稳定器（1000车架,880板簧距）/Front Stabilizer
第 -4103 页
6.02 前桥横向稳定器（1000车架,880板簧距）/Front Stabilizer
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925680004
前稳定杆总成
Stabilizer bar assembly
1
2
WG9100680069
螺栓
Bolt
2
3
Q40214
大垫圈
Washer
2
4
ZQ32314
六角法兰面螺母M14
Hexagon nuts with flange
2
5
WG9925680012
垫板
Plate
2
6
ZQ150B1030TF6
六角头螺栓M10
Bolt
4
7
Q40310
弹簧垫圈
Spring washer
4
8
WG9100680068
橡胶轴承
Rubber bearing
2
9
WG9925680011
固定夹块
Block
2
10
ZQ361B16
2型六角螺母M16*1.5
Hexagon nuts ,style 2
2
11
Q40016
小垫圈
Washer
2
12
WG9160680055
吊板总成
Plate assembly
2
13
WG9100680057
螺栓
Bolt
2
14
ZQ151B1240
六角头螺栓M12*1.25
Hexagon head bolts
4
15
AZ9719680013
稳定杆支架总成
Bracket assembly
2
16
ZQ361B12
2型六角螺母M12*1.25
Hexagon nuts ,style 2
4
6.03 HOWO前减震器（6×4牵引车）/Front shock absorber
第 -4102 页
6.03 HOWO前减震器（6×4牵引车）/Front shock absorber
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9100680001
减振器
Shock absorber
2
2
WG9925680046
减震器上支架
bracket of shock absorber
2
3
ZQ151B1235
六角头螺栓M12*1.25
Hexagon head bolts
8
4
ZQ361B12
2型六角螺母M12*1.25
Hexagon nuts ,style 2
8
5
ZQ361B16
2型六角螺母M16*1.5
Hexagon nuts ,style 2
2
6
ZQ151B16100
六角头螺栓M16*1.5
Hexagon head bolts
2
7
WG9100680021
垫板
Plate
4
8
WG9100680036
螺栓
Bolt
2
9
Q40116
平垫圈
Washer
2
10
ZQ361B16
2型六角螺母M16*1.5
Hexagon nuts ,style 2
2

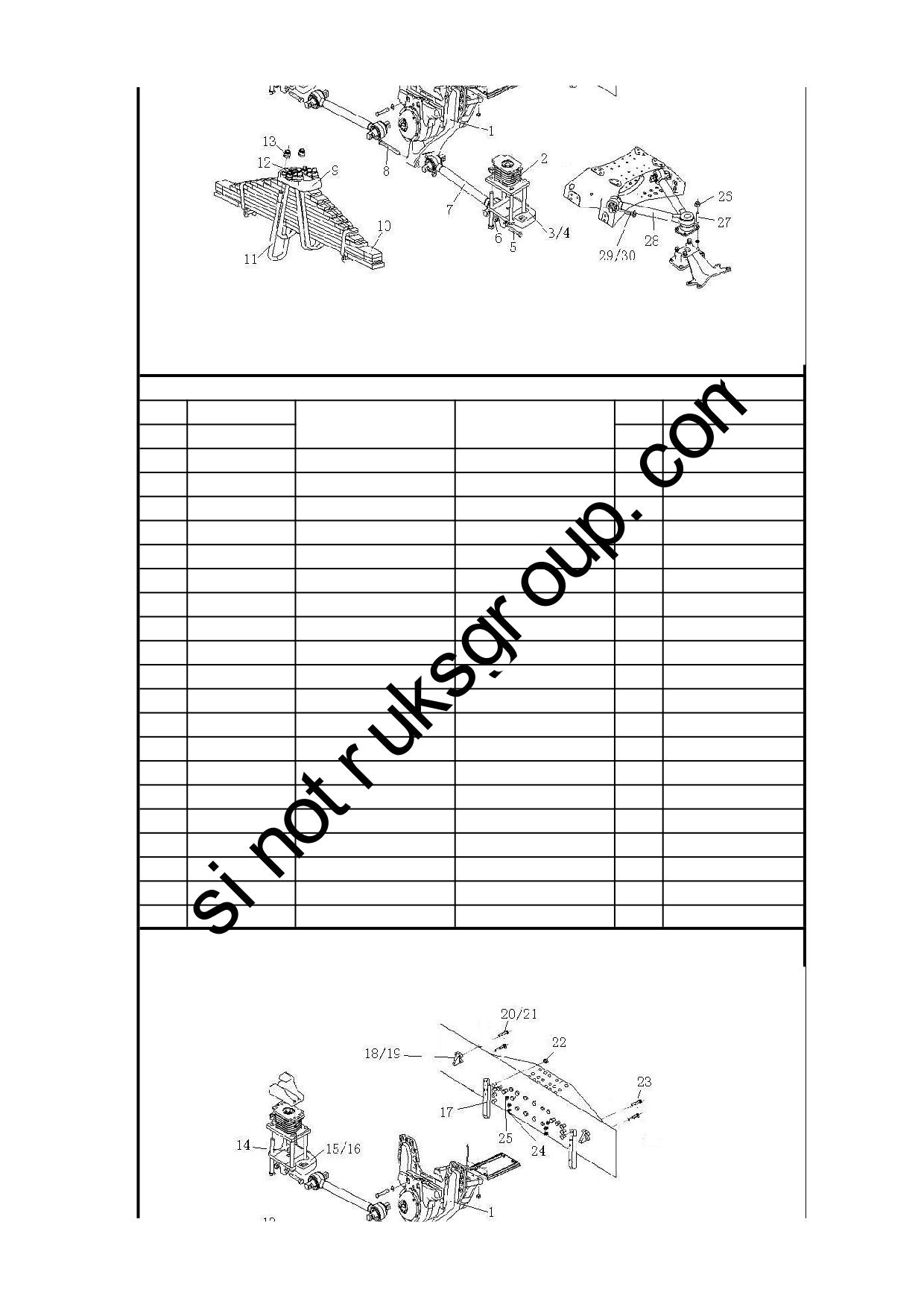

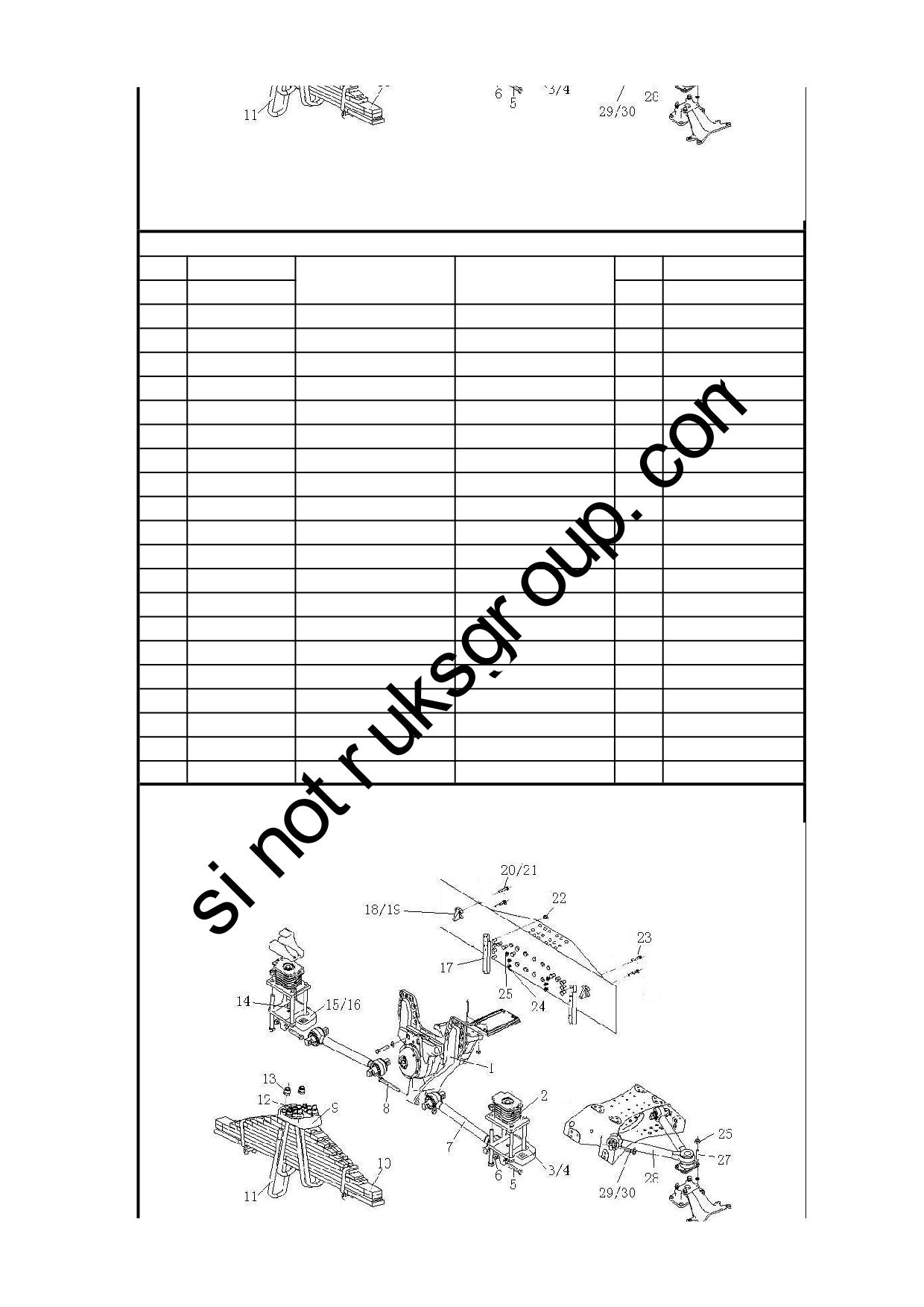

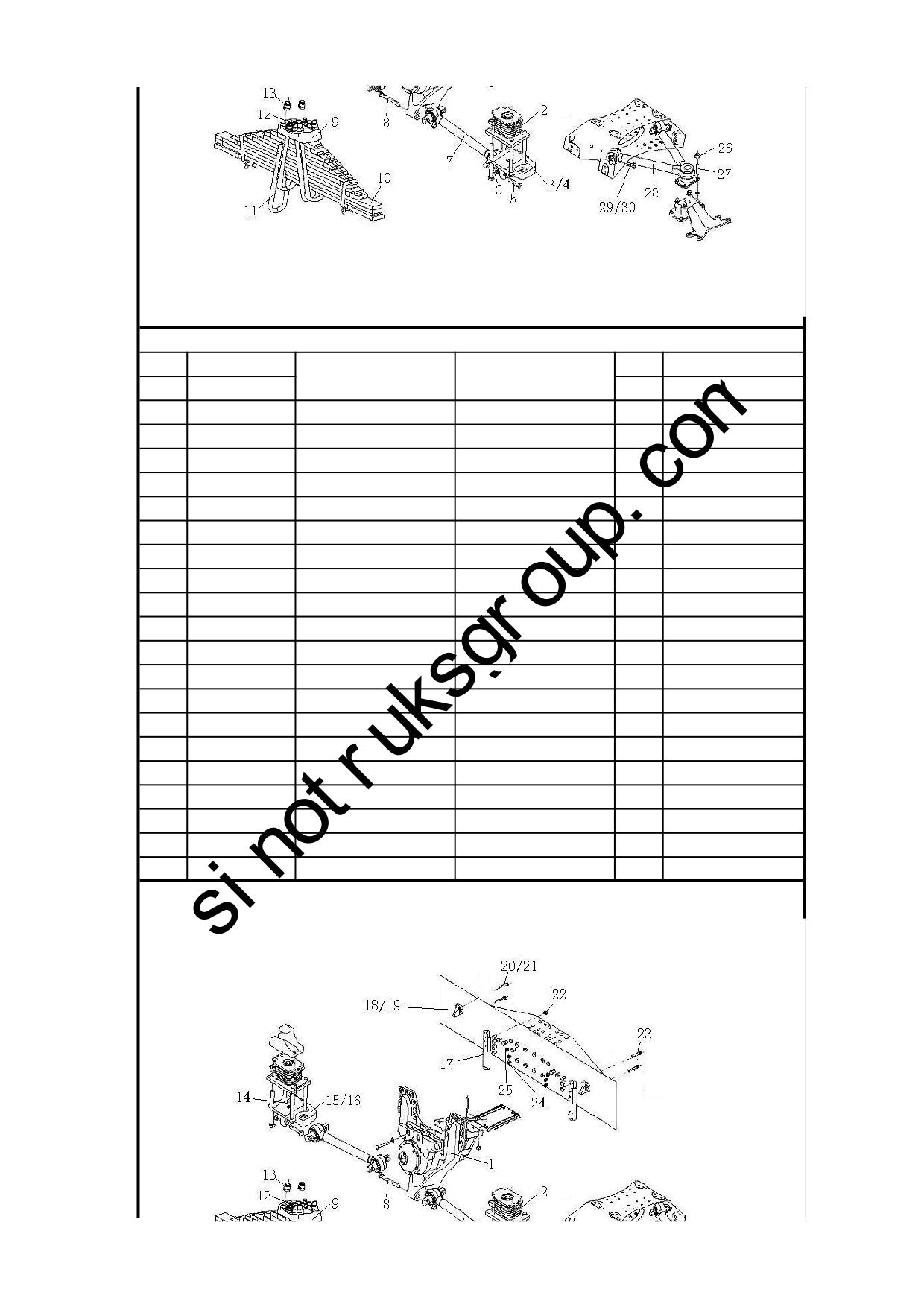

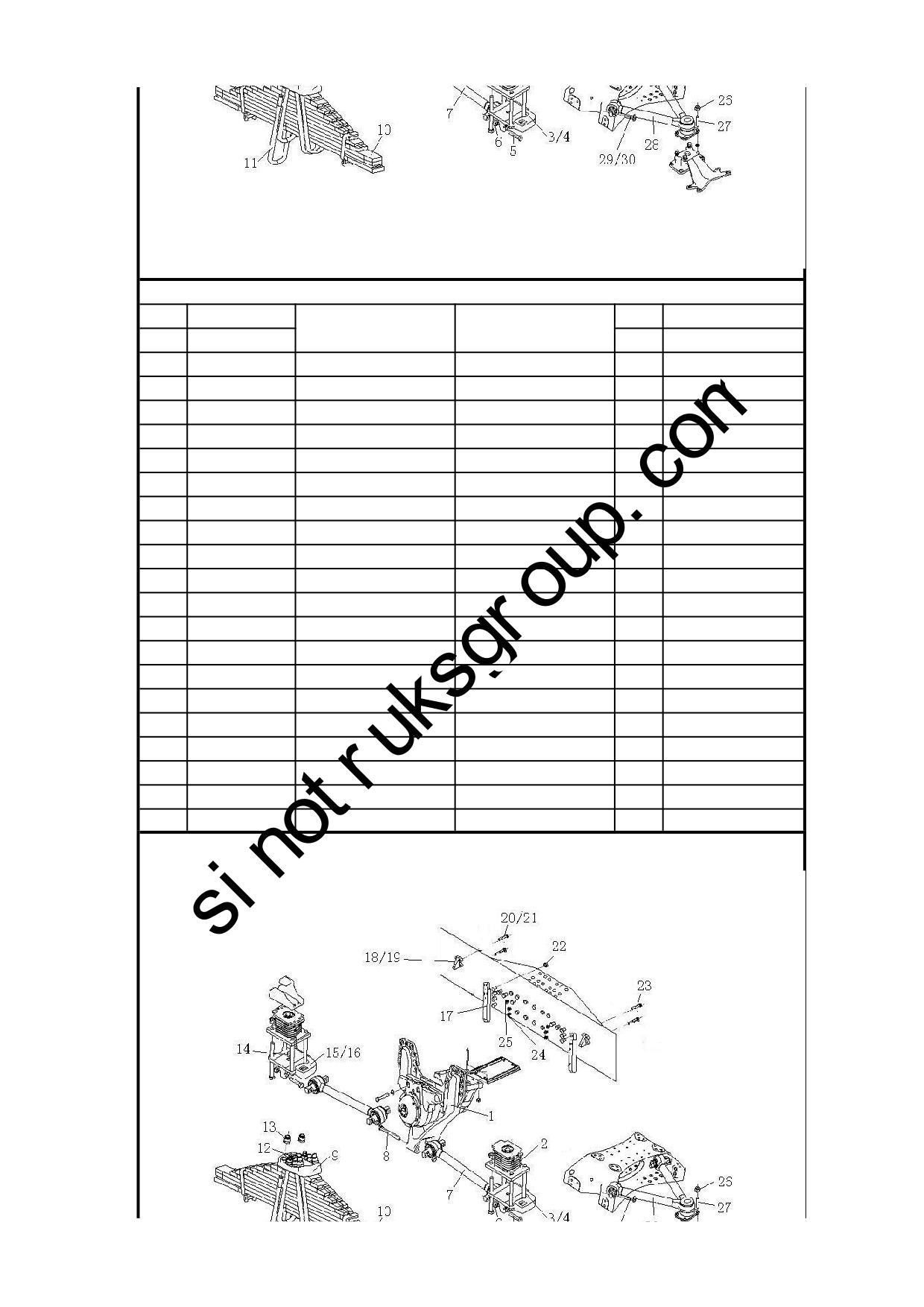

6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4101 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9925520510
平衡轴带轴壳总成
Balance shaft assembly
2
1.1
AZ9925520233
支架
Bracket
1
1.2
AZ9725520237
平衡轴
Balance shaft
1
1.3
WG9925525235
平衡轴壳
Balance shaft housing
1
1.4
WG9925520062
密封圈
Sealingring
1
1.5
WG9114520042
球面轴承
Spherical bearing
2
1.6
WG9725520136
轴承油封盖
Oil sealing cover
1
1.7
WG614130062
密封圈
Sealingring
1
1.8
WG9114520223
轴密封圈
Sealing ring
2
1.9
WG9725520238
间隔衬套
Spacing bush
1
1.1
WG9014520192
定位垫圈
Fix washer
1
1.11
WG9014520193
定位垫圈
Fix washer
1
1.12
WG9014520194
定位垫圈
Fix washer
1
1.13
WG9014520303
定位垫圈
Fix washer
1
1.14
WG9014520306
定位垫圈
Fix washer
1
1.15
WG9114520059
定位垫圈
Fix washer
1
1.16
WG9100520008
定位垫圈
Fix washer
1
1.17
WG9725520239
轴承压块
Pad
1
1.18
Q150B0810
六角头螺栓
Screw
1
1.19
Q72308T5F
密封垫圈
Sealing
1
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4100 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1.2
Q150B1445TF2
六角头螺栓
Screw
6
1.21
Q40314
弹簧垫圈
Springwasher
6
1.22
WG9014520311
壳盖
Cover
1
1.23
1.90004E+11
锥螺纹内六角螺塞
Screw plug
1
1.24
Q150B0820
六角头螺栓
Screw
8
1.25
Q40308
弹簧垫圈
Springwasher
8
1.26
Q5211630
园柱销
Pin
1
2
AZ9925525286
橡胶支座总成
Rubber base assembly
4
3
WG9725520194
推力杆后左支架
Bracket
1
4
WG9725520195
推力杆后右支架
Bracket
1
5
ZQ151B20100TF6
六角头螺栓M20*1.5
Hexagon head bolts
8
6
ZQ361B20T13F6
2型六角螺母M20*1.5
Hexagon nuts ,style 2
12
7
AZ9631523175
浇铸式推力杆总成
Rod assembly
4
7.1
AZ9631521177
球面销总成
Pin
2
7.2
WG9631520044
直球座
Seat
2
7.3
WG9631524209
挡圈
Ring
2
7.4
AZ9114521186
连接杆
Rod
1
8
ZQ151B20180TF6
六角头螺栓M20*1.5
Hexagon head bolts
4
9
AZ9925520366
板簧压块
Block
2
10
WG9725520389
后钢板弹簧总成
Rear leaf spring
2
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4099 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
10.1
WG9725520389+0
后钢板弹簧总成（共12片
1st piece of rear spring
1
10.10
WG9725520389+0
后钢板弹簧总成（共12片
10th piece of rear spring
1
10.11
WG9725520389+0
后钢板弹簧总成（共12片
11th piece of rear spring
1
10.12
WG9725520389+0
后钢板弹簧总成（共12片
12th piece of rear spring
1
10.13
WG9725520389+0
中心螺栓
Central screw
1
10.14
WG9725520389+0
中心螺母
Central nut
1
10.2
WG9725520389+0
后钢板弹簧总成（共12片
2nd piece of rear spring
1
10.3
WG9725520389+0
后钢板弹簧总成（共12片
3rd piece of rear spring
1
10.4
WG9725520389+0
后钢板弹簧总成（共12片
4th piece of rear spring
1
10.5
WG9725520389+0
后钢板弹簧总成（共12片
5th piece of rear spring
1
10.6
WG9725520389+0
后钢板弹簧总成（共12片
6th piece of rear spring
1
10.7
WG9725520389+0
后钢板弹簧总成（共12片
7th piece of rear spring
1
10.8
WG9725520389+0
后钢板弹簧总成（共12片
8th piece of rear spring
1
10.9
WG9725520389+0
后钢板弹簧总成（共12片
9th piece of rear spring
1
11
AZ9925520268
后簧骑马螺栓
U-bolt
4
12
WG9000520006
导向销
Pin
4
13
ZQ32724T13F3
凸缘螺母M24*3
Nut
16
14
190003901905
园柱销--销GB119 A20*24
Pin
4
15
WG9725520290
推力杆前左支架
Bracket
1
16
WG9725520291
推力杆前右支架
Bracket
1
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4098 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
17
WG9725522250
导向板
Guide plate
4
18
WG9725520728
限位支架
Bracket
4
19
WG9725520727
限位块总成
Block assembly
4
20
ZQ151B1470
六角头螺栓M14*1.5
Bolt
6
21
ZQ151B1460
六角头螺栓M14*1.5
Bolt
2
22
ZQ361B14
2型六角螺母M14*1.5
Nut
8
23
Q150B1260
六角头螺栓
Screw
16
24
WG9925521014
内六角沉头螺钉
Hexagon Socket Countersun
8
25
WG9925521007
内六角沉头螺钉
Hexagon Socket Countersun
4
26
ZQ32318T13F6
六角法兰面螺母M18*1.5
Hexagon nuts with flange
8
27
WG9725520228
双头螺柱
Stud
8
28
AZ9725529272
V型推力杆总成
Rod assembly
2
28.1
WG9725526205
关节轴承总成
Bearing
1
28.2
AZ9725527211
连接杆
Rod
2
28.3
WG9725527203
卡簧
Spring
1
28.4
WG9725528212
直球座
Seat
2
28.5
WG9725529209
直球座挡圈
Ring
2
28.6
WG9725529214
内密封圈
Ring
2
28.7
WG9725529215
外密封圈
Ring
2
28.8
WG9725527204
护套
Sleeve
1
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4097 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
28.9
WG9725527215
喉箍总成
Clamp
1
28.1
WG9725527209
上球座挡圈
Ring
1
28.11
WG9725529213
球面销总成
Pin
2
28.12
AZ9725526201
上球座
Seat
1
28.13
AZ9725527202
推力杆安装座
Install seat
1
28.14
WG9725527230
上端盖总成
Cover
1
28.15
ZQ1851850TF6
六角法兰面螺栓M18*1.5
Hexagon bolts with flange
1
29
WG9725520367
防松套
Sleeve
8
30
WG9725520114
V型推力杆螺栓
Bolt of V rod
8
31
ZQ1811670TF6
六角法兰面带齿螺栓M16*
Bolt
24
32
ZQ1811675TF6
六角法兰面带齿螺栓M16*
Bolt
2
33
ZQ361B16T13F6
2型六角螺母M16*1.5
Hexagon nuts ,style 2
4
34
ZQ32516T13F6
六角法兰面带齿螺母M16*
Nut
34
35
ZQ1811680TF6
六角法兰面带齿螺栓M16*
Bolt
16
36
ZQ32516T13F6
六角法兰面带齿螺母M16*
Nut
16
37
AZ9125520268
后簧骑马螺栓
Rear spring clip
4
38
ZQ340B10
1型六角螺母M10*1.5
Hexagon nuts ,style 1
16
39
WG9925525283
左前支架
Bracket
2
40
WG9925525285
右前支架
Bracket
2
41
Q218B1435
内六角圆柱头螺钉
Screw
16
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
第 -4096 页
6.04 A7后悬架(850、8+8、300高车架、铸造桥、铸造横梁)/Rear Suspension
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
42
ZQ151B22230TF6
六角头螺栓M22*1.5
Screw
16
43
Q40312
弹簧垫圈
Springwasher
16
44
ZQ151B1450
六角头螺栓M14*1.5
Bolt
6
45
ZQ151B1440
六角头螺栓M14*1.5
Bolt
2

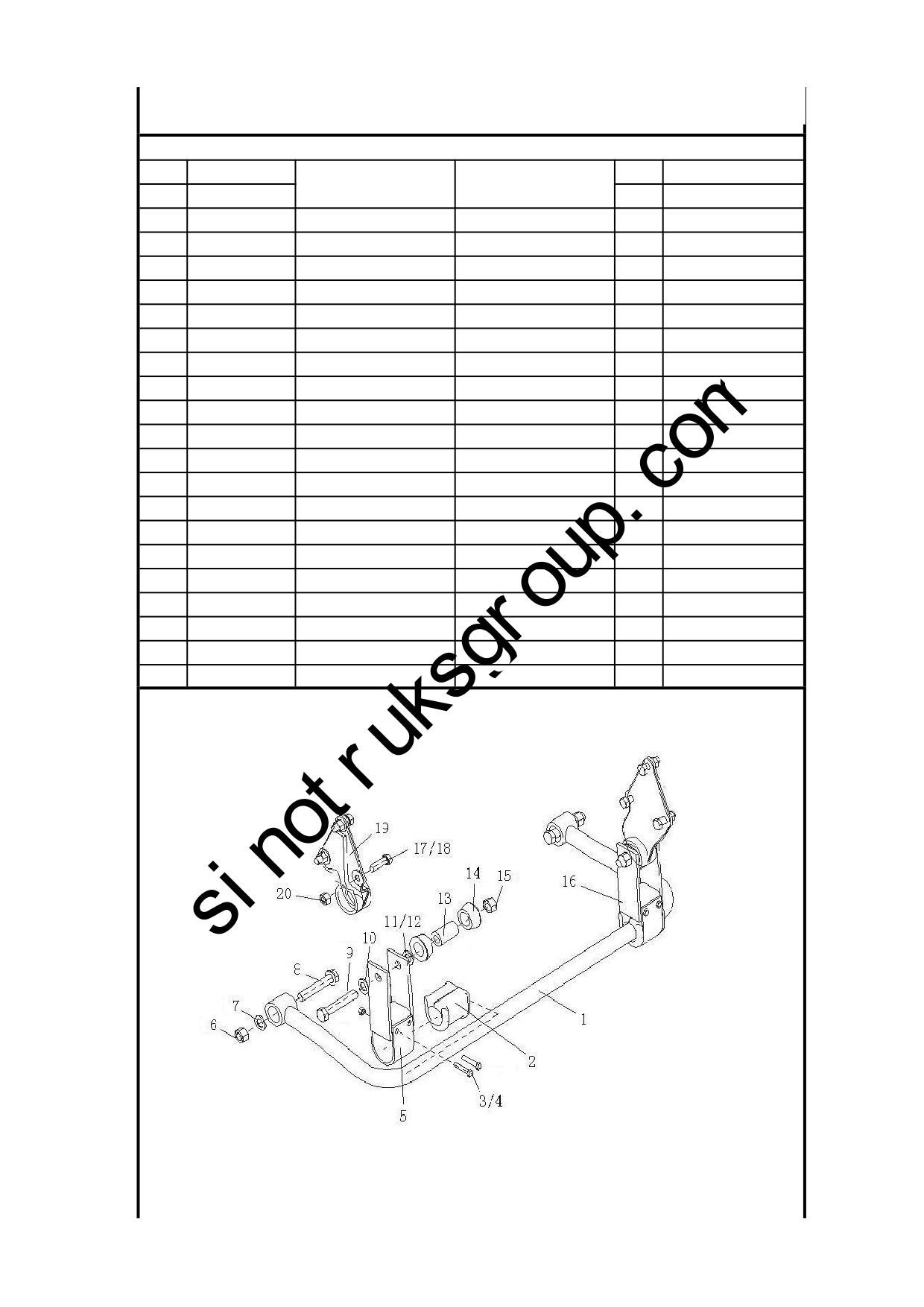

6.05 后横向稳定器（NS-07四骑马螺栓 850车架）/Stabilizer assembly
第 -4095 页
6.05 后横向稳定器（NS-07四骑马螺栓 850车架）/Stabilizer assembly
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9719680006
后稳定杆总成
Stabilizer bar assembly
1
2
WG9100680067
橡胶轴承
Rubber bearing
2
3
ZQ151B12100
六角头螺栓
Bolt
4
4
190003888457
自锁螺母
Nut
4
5
WG780 680032
轴承夹
Bearing clip
2
6
190003888459
自锁螺母
Nut
2
7
1780 680030
垫圈
Washer
2
8
WG80 680029
螺栓
Bolt
2
9
WG80 680029
螺栓
Bolt
2
10
WG9100680071
垫圈
Washer
2
11
190003930010
垫圈
Washer
2
12
1780 680030
垫圈
Washer
2
13
199100680037
套筒
Sleeve
2
14
199100680066
轴承
Bearing
4
15
190003888459
自锁螺母
Nut
2
16
WG9750680075
平衡夹总成
Circlip assembly
2
17
ZQ151B1650
六角头螺栓
Bolt
4
18
ZQ151B1655
六角头螺栓
Bolt
2
19
WG9100510008
稳定杆托架
Bracket
2
20
190003888459
自锁螺母
Nut
6
第 -4094 页

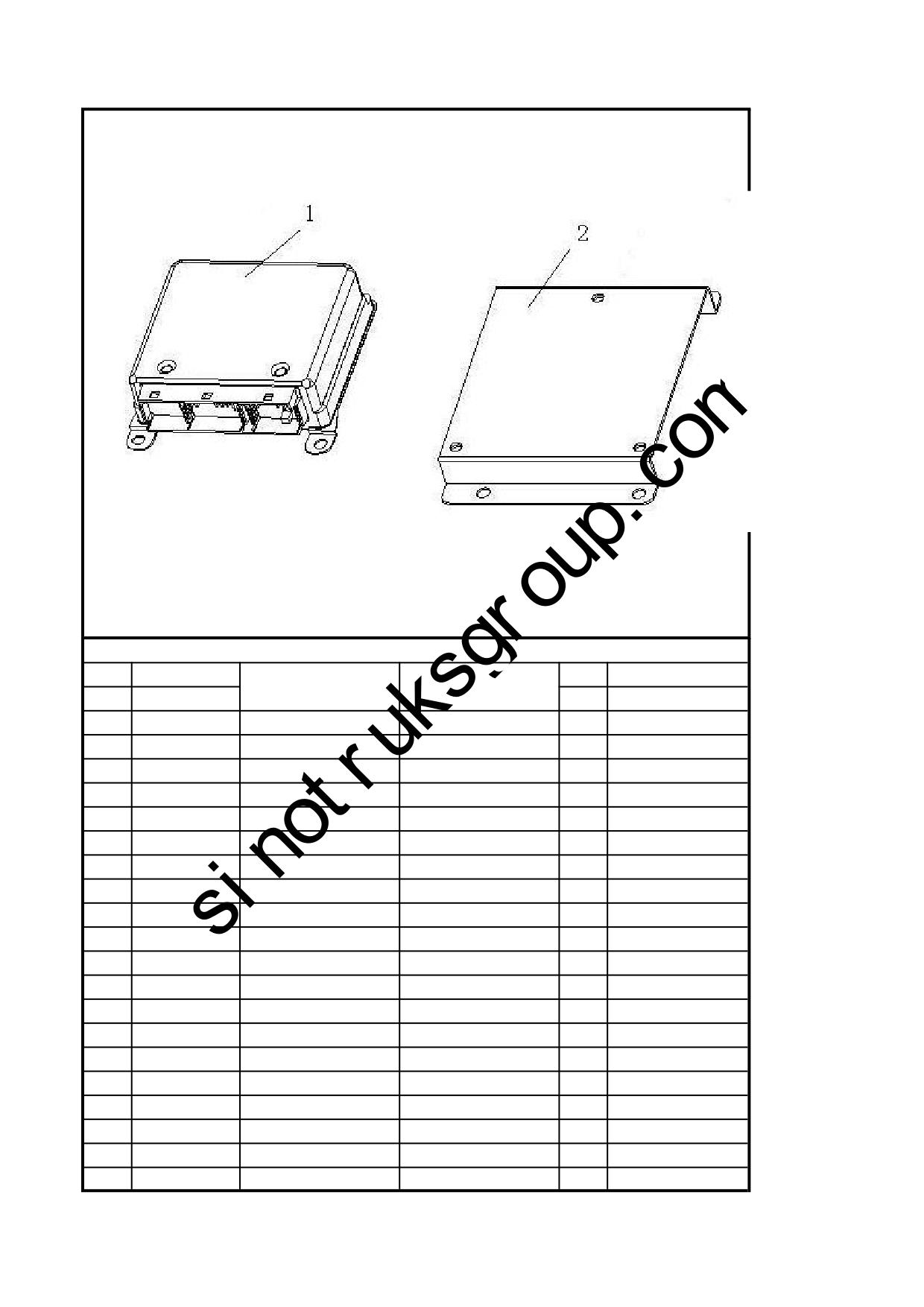

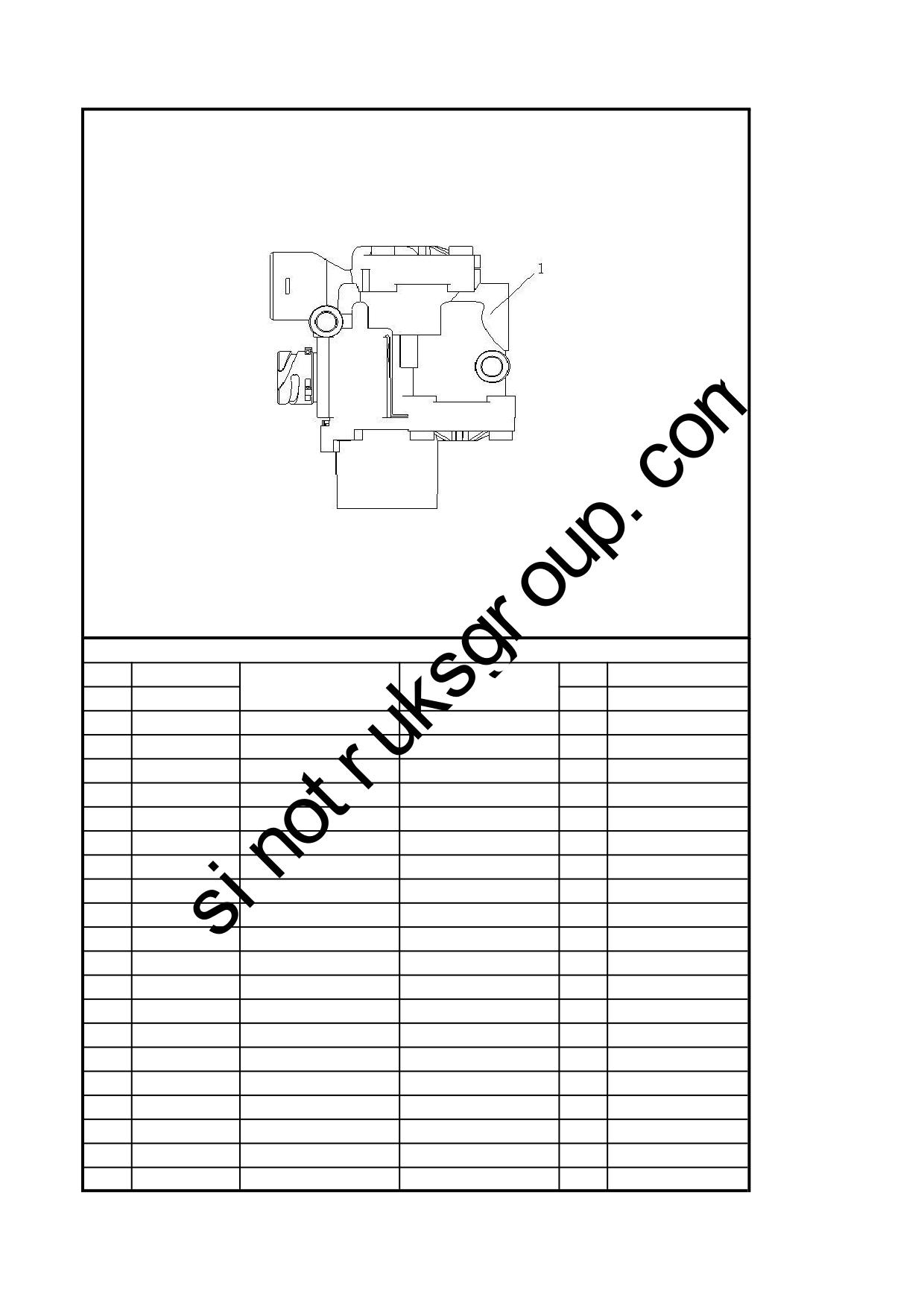

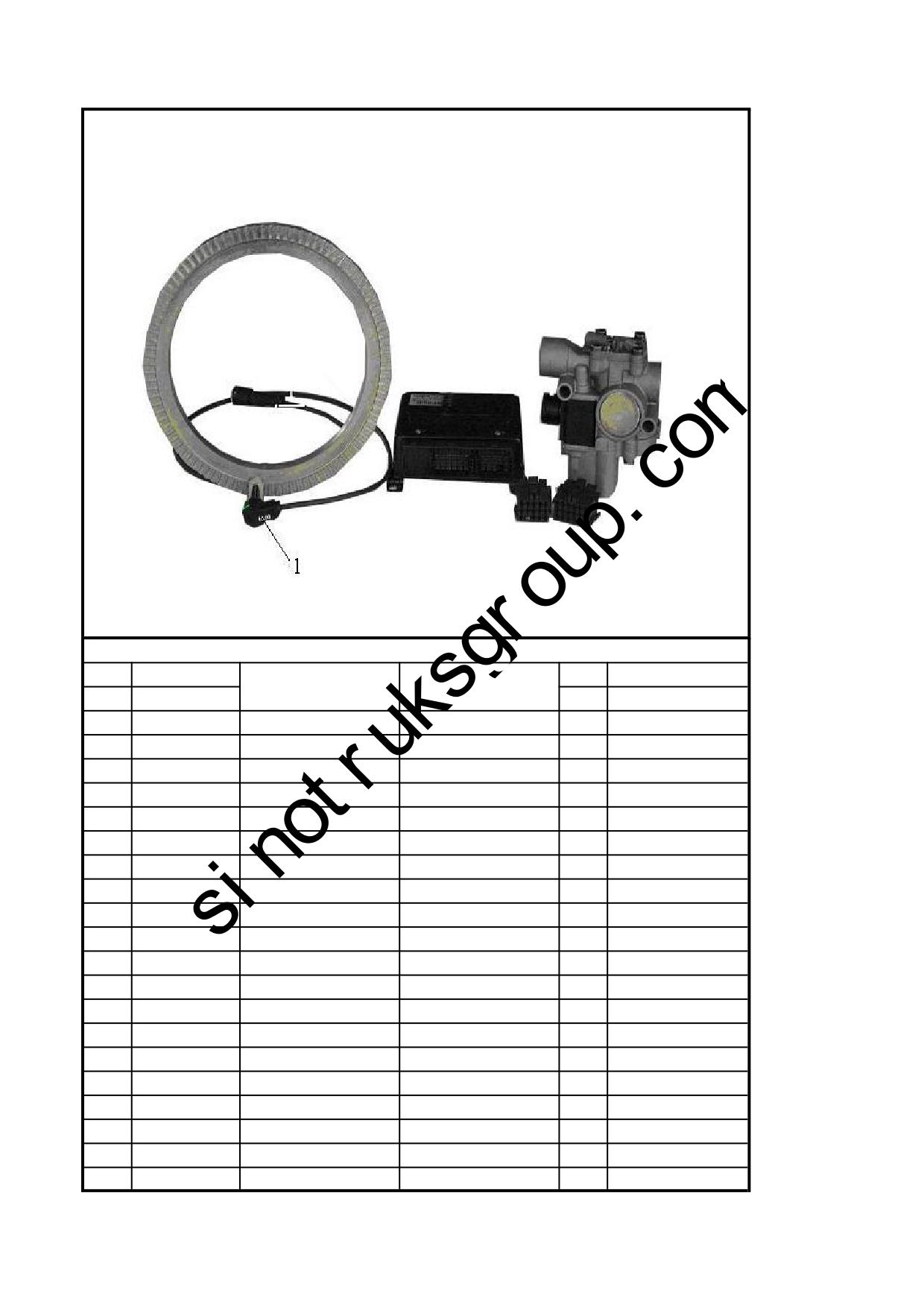

7.01 ABS（4S/4M）控制装置/ABS ECU
7.01 ABS（4S/4M）控制装置/ABS ECU
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9160580501
ABS（4S/4M）电控单元（
ABS ECU
1
2
WG9725584027
ABS的ECU安装支架
Mounting plate
1
3
Q40106
平垫圈
Washer
3
4
Q2140616
弹簧垫圈
Spring washer
3
5
Q340B06
I型六角螺母
Nut
3
6
Q2714216F31
十字槽盘头自攻螺钉
Screw
2
7
Q2140616F31
十字槽盘头螺钉
Screw
3

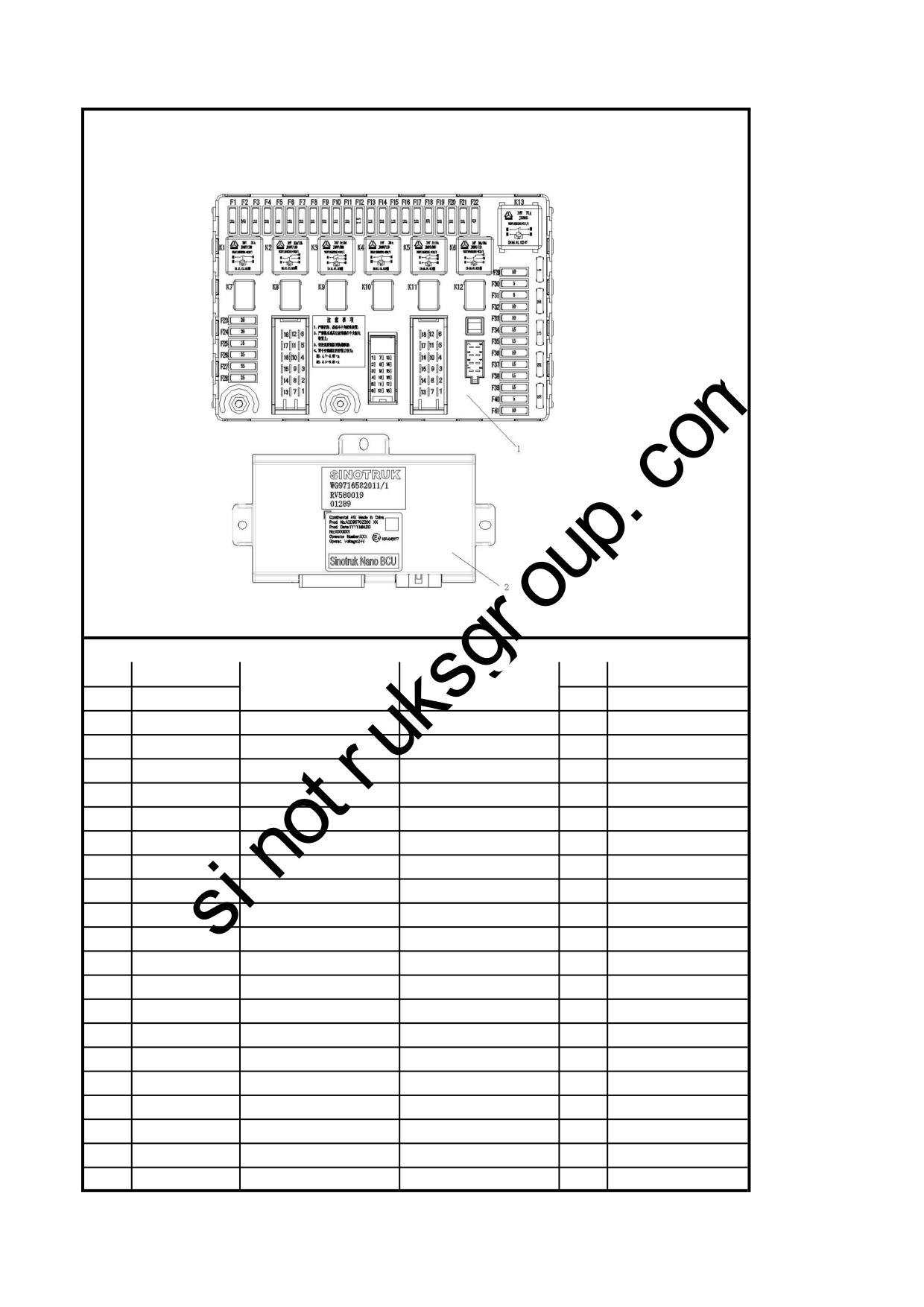

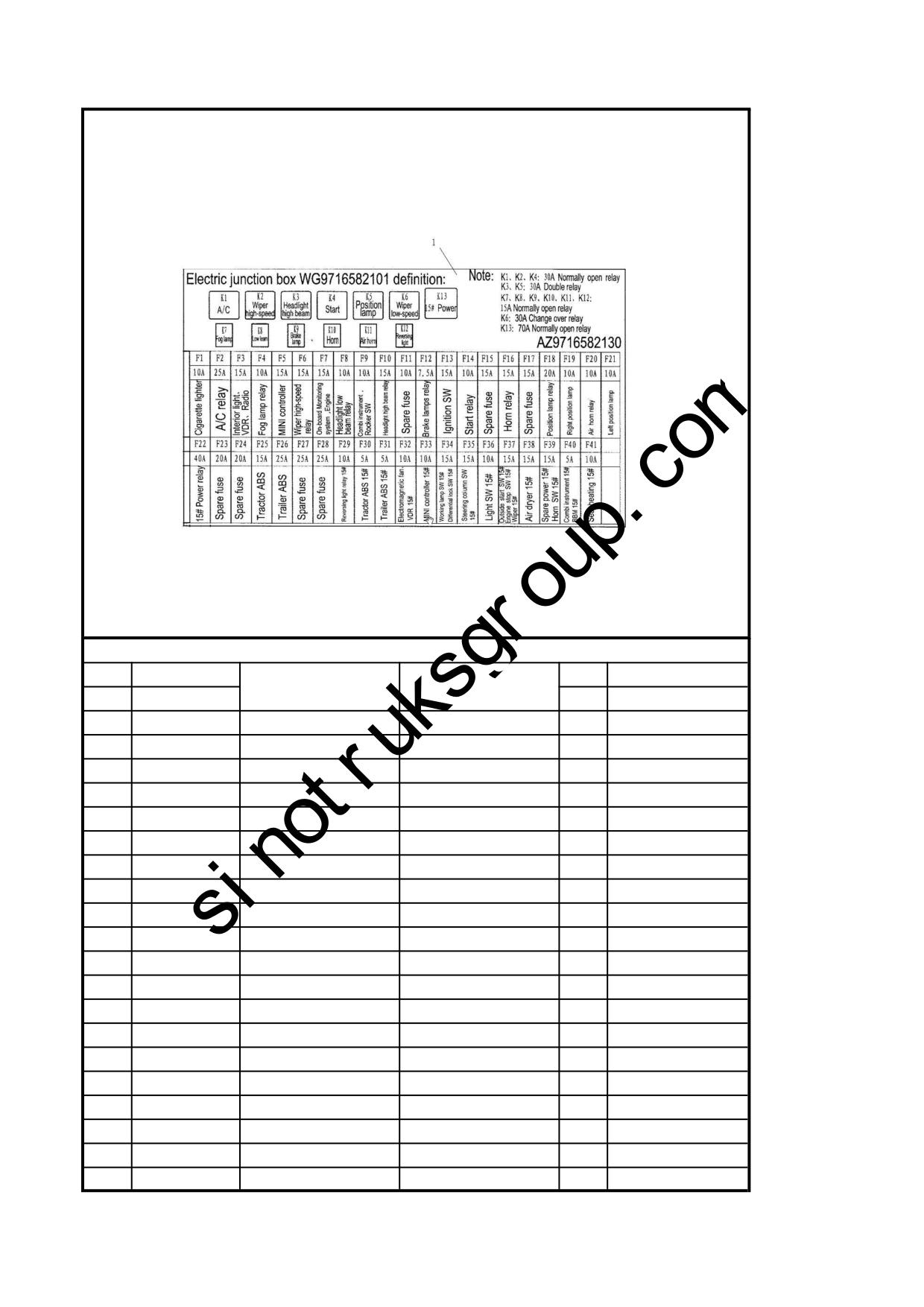

7.02 HOWO中央电气控制系统（NanoBCU）/Central electric control system
7.02 HOWO中央电气控制系统（NanoBCU）/Central electric control system
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9716582301
电气接线盒总成
Caseassembly
1
1.1
WG9716582301+05A片式熔断器（四川泛华
Fuse-5A
4
1.2
WG9716582301+07.5A片式熔断器（四川泛
Fuse-7.5A
1
1.3
WG9716582301+010A片式熔断器（四川泛华
Fuse-10A
16
1.4
WG9716582301+015A片式熔断器（四川泛华
Fuse-15A
15
1.5
WG9716582301+020A片式熔断器（四川泛华
Fuse-20A
4
1.6
WG9716582301+025A片式熔断器（四川泛华
Fuse-25A
5
1.7
WG9716582301+040A片式熔断器（四川泛华
Fuse-40A
1
1.8
WG9716582301+020A常开式继电器（四川泛
Relay-20A
6
1.9
WG9716582301+040A常开式继电器（四川泛
Relay-40A
2
1.1
WG9716582301+040A双联式继电器（四川泛
Relay-40A
2
1.11
WG9716582301+070A常开式继电器（四川泛
Relay-70A
1
1.12
WG9716582301+0二极管（四川泛华）
Diode
2
1.13
WG9716582301+040A转换式继电器（四川泛
Relay-40A
2
2
WG9716582011
NanoBCU控制器
BCU control unit
1
3
Q2140612
十字槽盘头螺钉
Screw
4
4
Q40306
弹簧垫圈
Springwasher
4
5
Q40106
平垫圈
Washer
4
6
Q2140510
十字槽盘头螺钉
Screw
1
7
Q40305
弹簧垫圈
Springwasher
1
7.02 HOWO中央电气控制系统（NanoBCU）/Central electric control system
7.02 HOWO中央电气控制系统（NanoBCU）/Central electric control system
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
8
Q40105
平垫圈
Washer
1
9
Q2140610
十字槽盘头螺钉
Screw
1
10
Q40306
弹簧垫圈
Springwasher
1
11
Q40106
平垫圈
Washer
1
12
WG9716582102
HOWO电气接线盒左安装支
Bracket
1
13
Q2140620
十字槽盘头螺钉
Screw
4
14
Q40306
弹簧垫圈
Springwasher
4
15
WG9716582104
控制器安装板
Install plate
1
16
Q2140612
十字槽盘头螺钉
Screw
3
17
Q340B06
I型六角螺母
Nut
3
18
Q40206
大垫圈
Washer
3
19
Q2714216F31
十字槽盘头自攻螺钉
Screw
2
20
WG9716582103
HOWO电气接线盒右安装支
Bracket
1

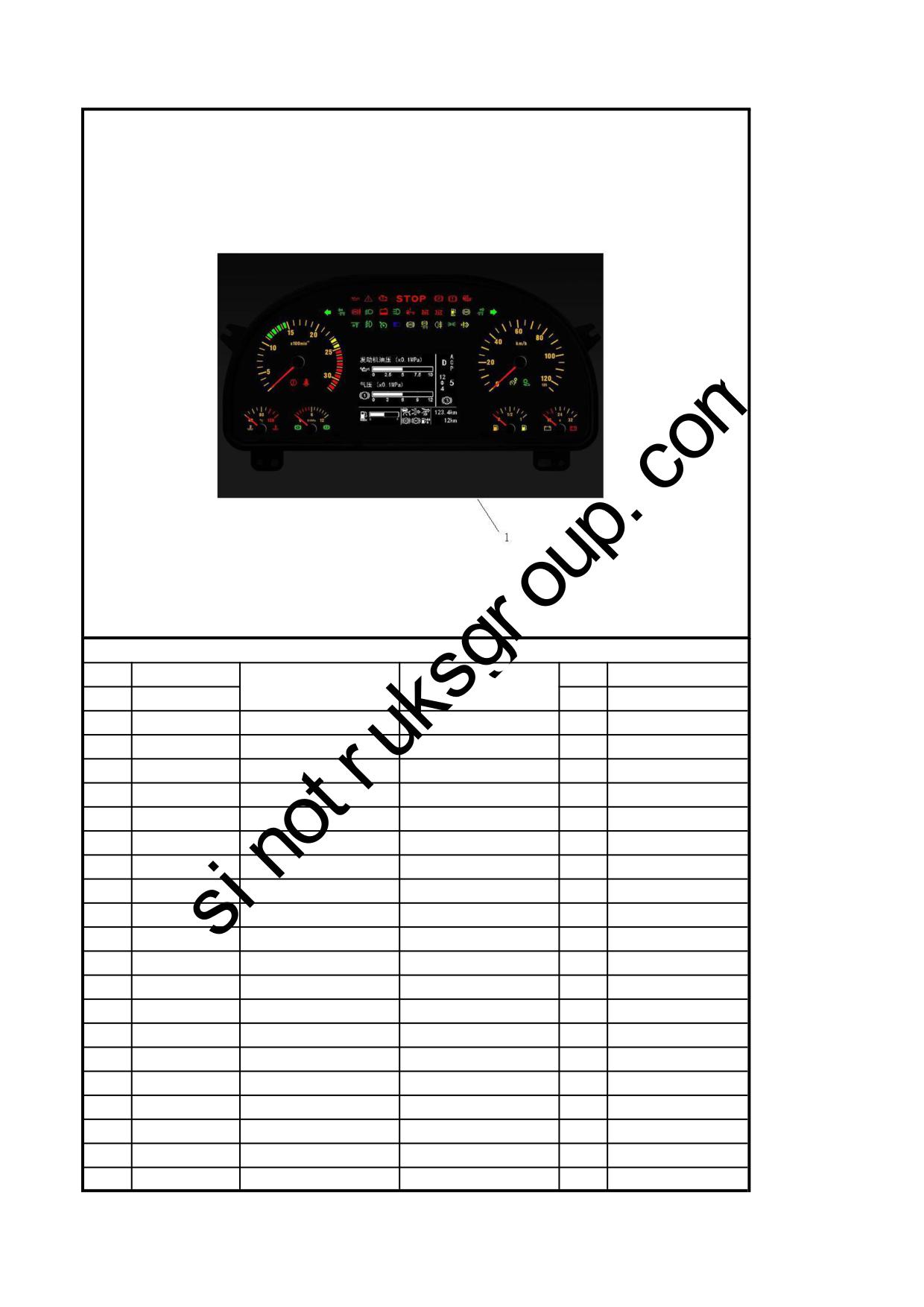

7.03 HOWO-TFT屏组合仪表（燃油）/Combination instrument
7.03 HOWO-TFT屏组合仪表（燃油）/Combination instrument
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9716582211
燃油组合仪表
Combination instrument
1
2
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
3
Q40205
大垫圈
Washer
4

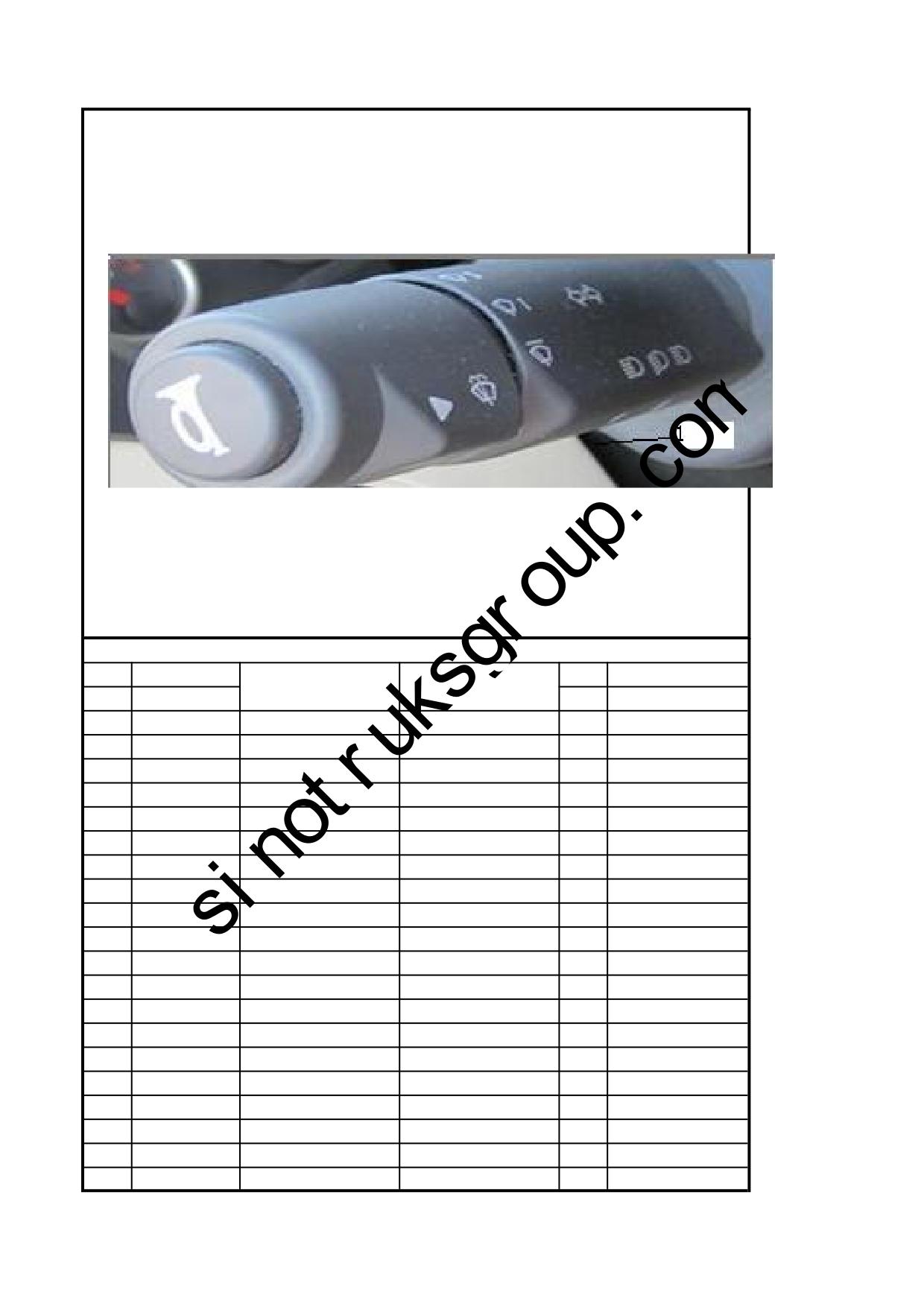

7.04 HW7E组合开关/Combined switch
7.04 HW7E组合开关/Combined switch
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9730583117
左组合开关
Combined switch
1
2
Q2140512
十字槽盘头螺钉
Screw
3
3
AZ9725580030
橡胶堵盖
Rubber plug
1

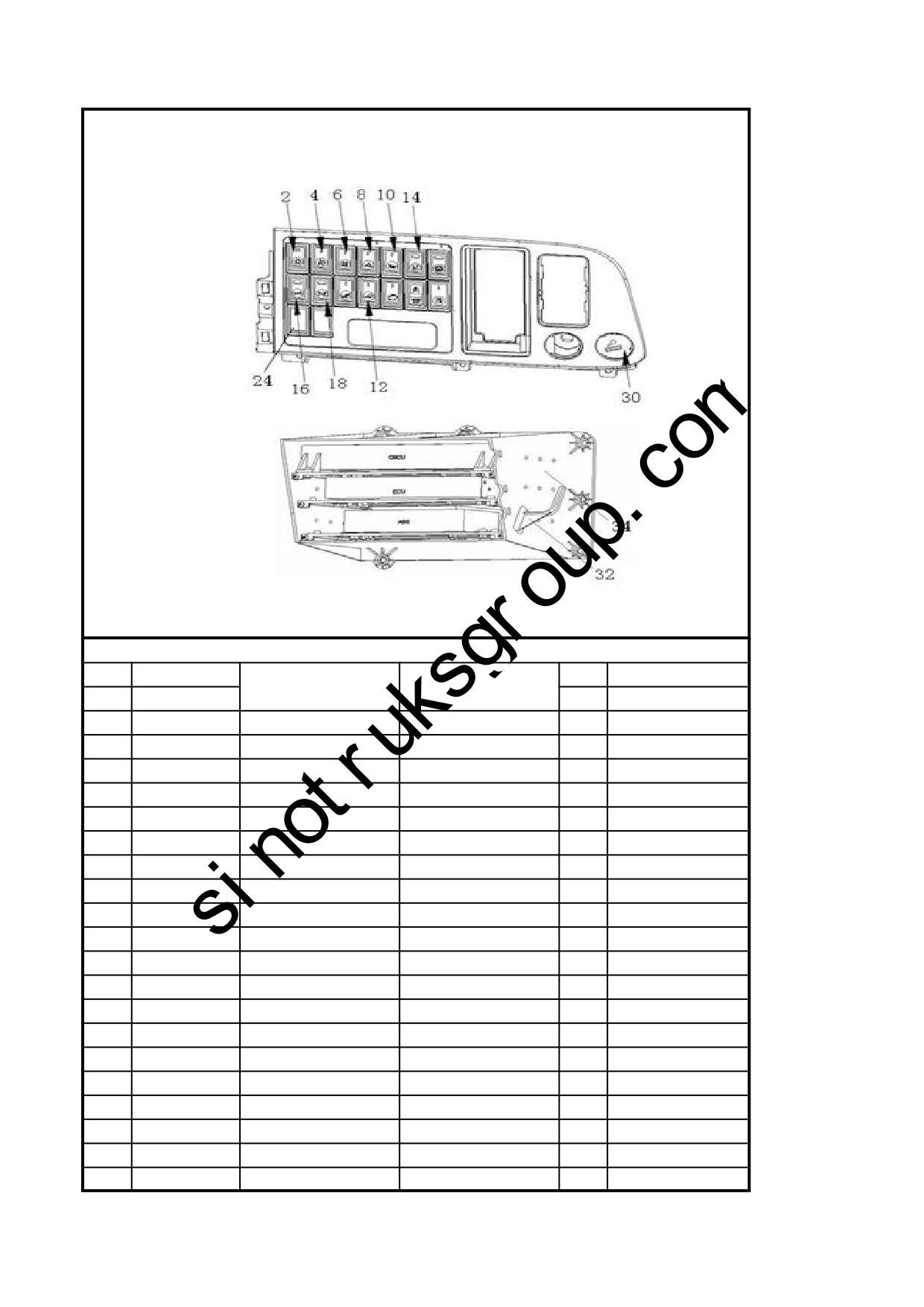

7.05 HW7E牵引车电器装置/Electric Equipment
7.05 HW7E牵引车电器装置/Electric Equipment
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9719584004
危急报警开关
Emer. alarming switch
1
4
WG9719582007
工作灯开关
Working light switch
1
6
WG9719582010
取力器开关
PTO switch
1
8
WG9719584011
灯光开关
Light switch
1
10
WG9719584112
前雾灯开关
Front fog lamp switch
1
12
WG9719584113
后雾灯开关
Rear fog lamp switch
1
14
WG9719584115
喇叭转换开关
Horn switch
1
16
WG9719582011
轮差开关
Interwheel diff.lock switch
1
18
WG9719582012
轴差开关
Switch
1
20
WG9719584116
排气制动开关
Brake switch
1

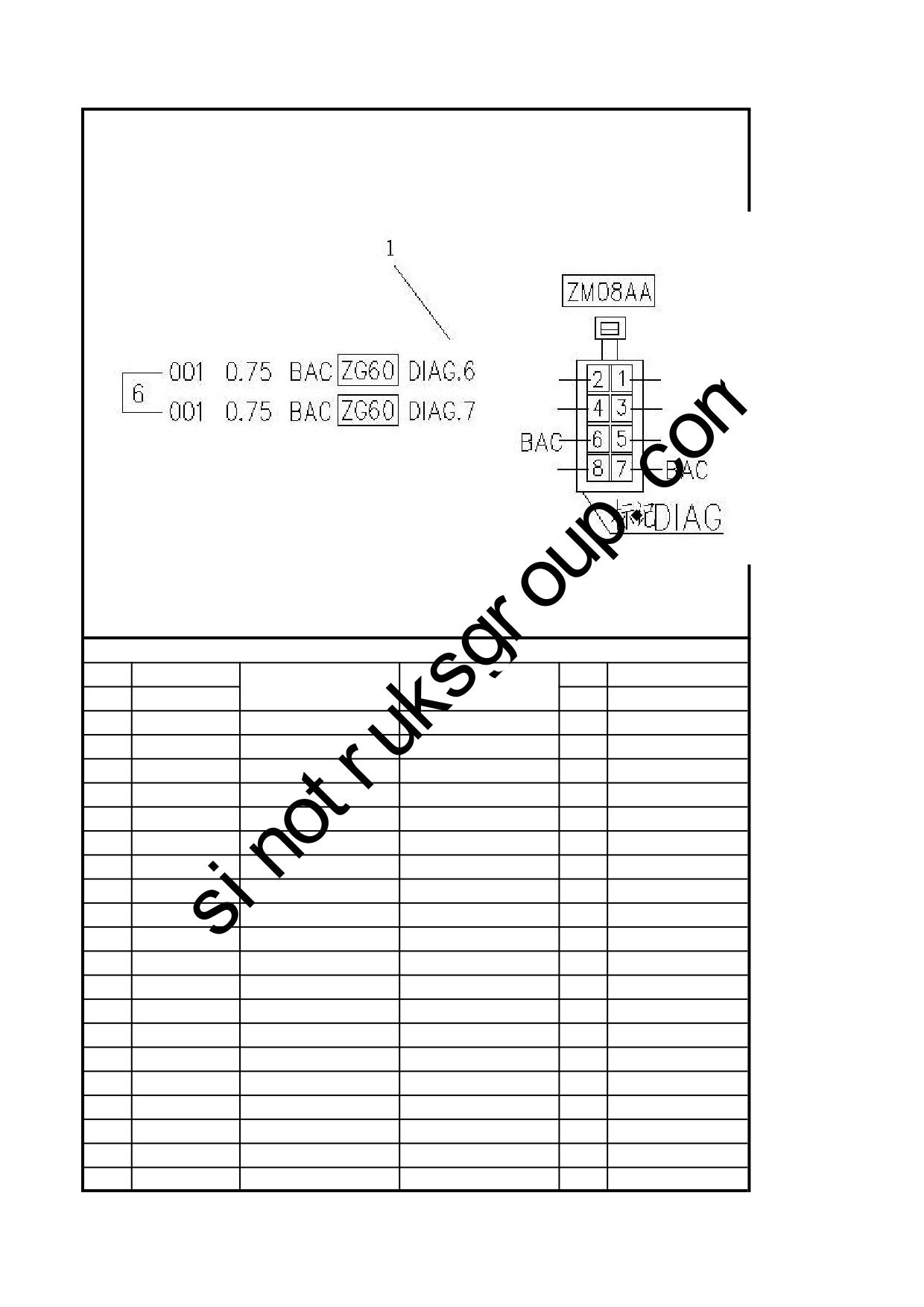

22
WG9725580005
诊断接口外壳
Cover for diagnosis joint
1
24
WG9719582054
MCS旋钮
Knob
1
26
WG9900580021
盖板
Plate
6
28
Q1460825
六角头螺栓、弹簧垫圈和
Assembling unit
5
30
WG9100580142
24V点烟器
Cigarette lighter (24V)
1
32
WG9725584026
线束固定夹
Wireness clip
1
34
WG9725584029
ECU安装箱
ECU box
1
36
Q340B08
1型六角螺母
Nut
5
7.06 HOWO国2/EGR 电气接线盒铭牌（NanoBCU）/Nameplate
7.06 HOWO国2/EGR 电气接线盒铭牌（NanoBCU）/Nameplate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9716582143
HOWO国2/EGR电气接线盒铭
Nameplate
1

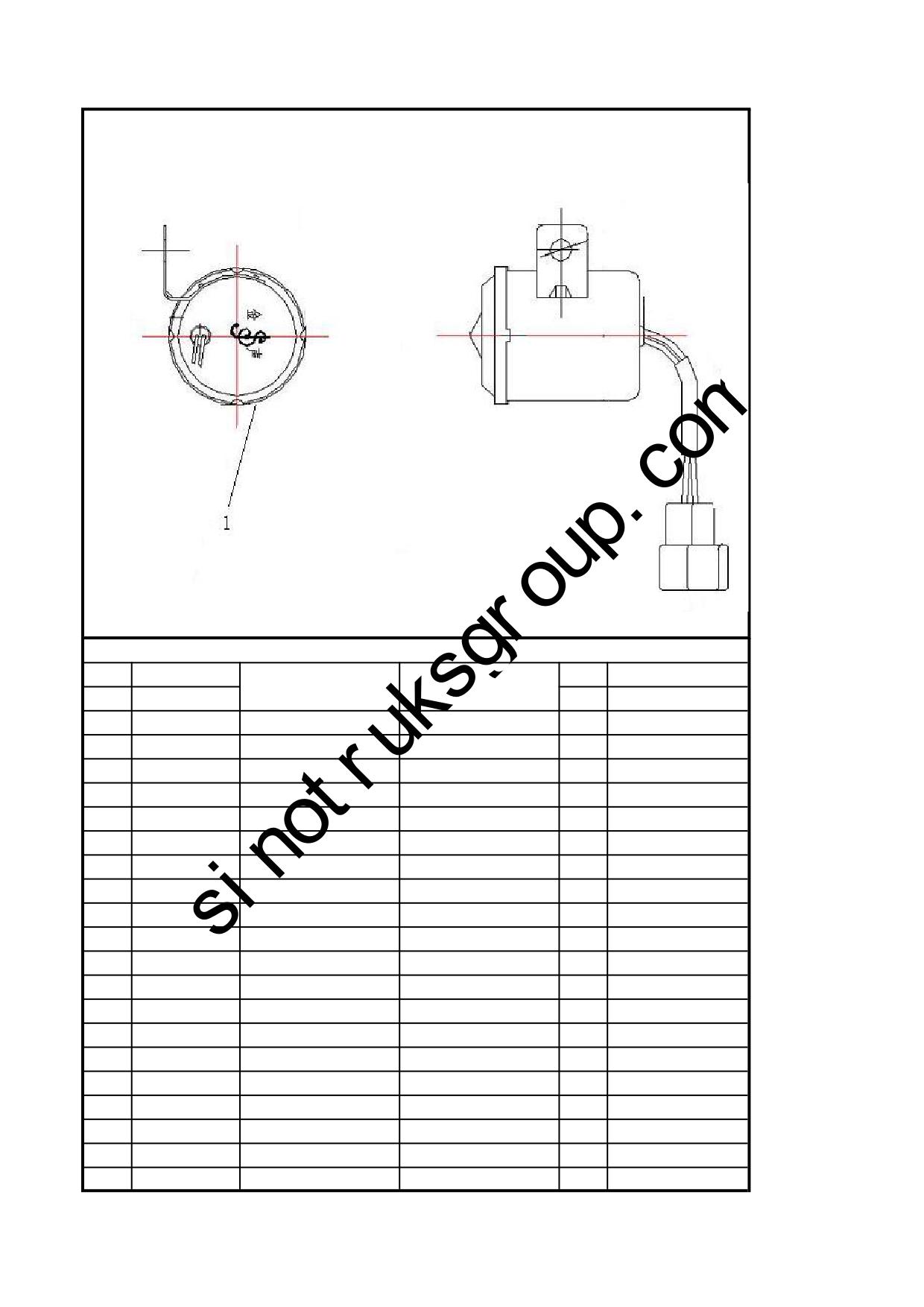

7.07 倒车蜂鸣器/Reversing Buzzer
7.07 倒车蜂鸣器/Reversing Buzzer
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9618713101
倒车蜂鸣器
Reversing Buzzer
1
2
Q2140825
十字槽盘头螺钉
Screw
1
3
Q340B08
1型六角螺母
Nut
1
4
Q40208
大垫圈
Washer
1
5
Q40308
弹簧垫圈
Spring washer
1
7.08 ABS（4S/4M）底盘电器（WABCO）/Chassis Electric Device
7.08 ABS（4S/4M）底盘电器（WABCO）/Chassis Electric Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9160710522
ABS传感器（WABCO）
ABS Sensor
4
2
WG9160710523
ABS传感器衬套（WABCO）
ABS Sensor Bush
4
3
WG9718580008
波纹管（PPGM，NW6）
Bellows（PPGM，NW6）
4
4
WG9718580010
管线护套
Protecting bush
6
5
WG9718580009
PVC黑色绝缘胶带
PVC Black Insulation Tape
160cm
6
WG9003171356
塑料紧固带A5*280
Fastener
6

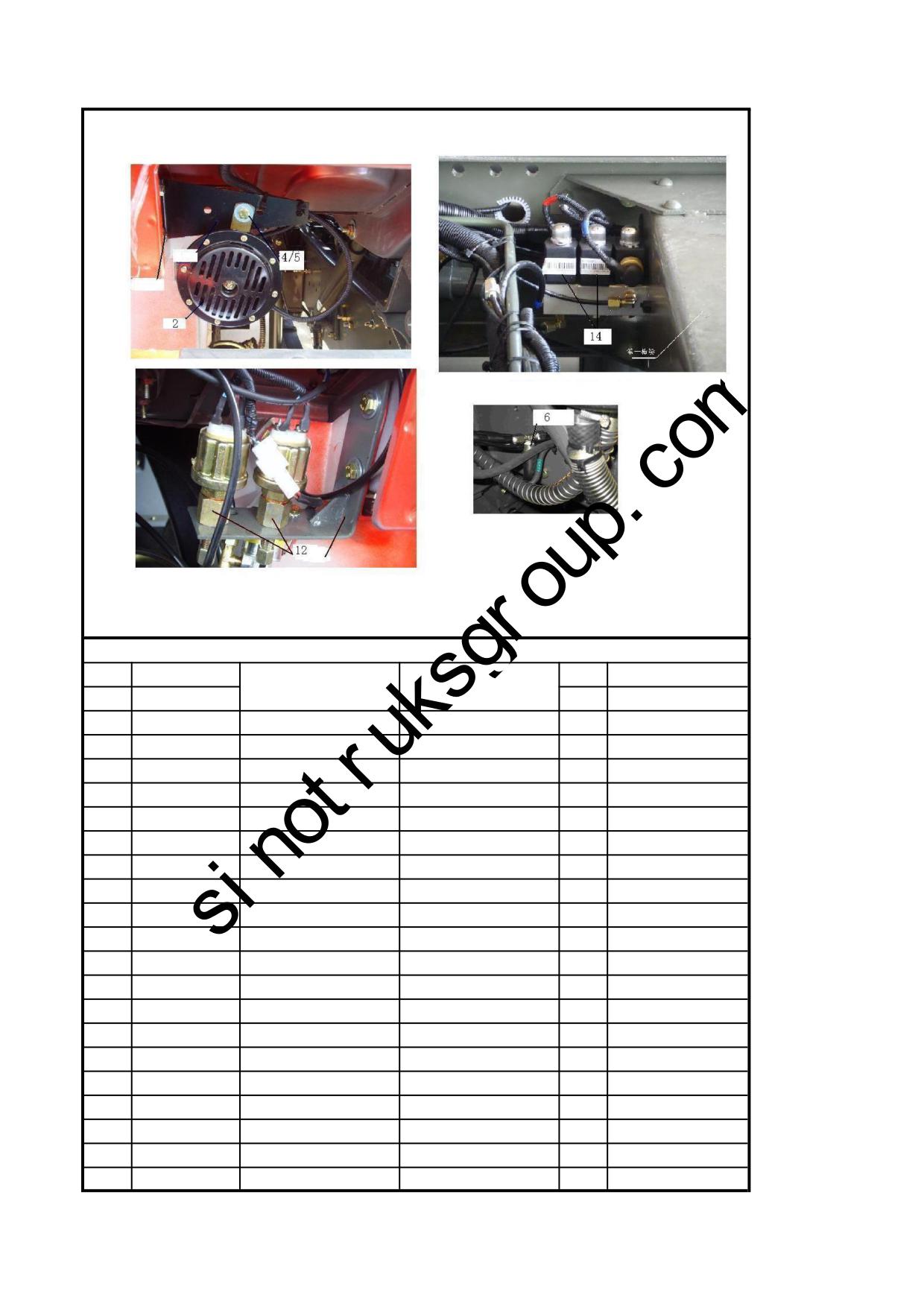

7.09 底盘电器/Chassis Electric Device
7.09 底盘电器/Chassis Electric Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9718710002
盆形电喇叭
Electric horn
1
4
Q1460825
组合件
Combination screw
1
5
Q340B08
1型六角螺母
Nut
1
6
WG9100710004
气压信号灯开关
Switch - air signal lamp
2
8
WG9725710004
支架
Bracket
1
10
Q2140620F31
十字槽盘头螺钉
Screw
2
11
Q40306
弹簧垫圈
Spring washer
2
12
WG9727710002
电子式气压传感器
Air pressure sensor
2
14
WG9719710004
电磁阀(P99接头)
Solenoid valve
4
16
Q150B0875
六角头螺栓
Screw
2
17
Q150B08190
六角头螺栓
Screw
2
18
Q40308
弹簧垫圈
Spring washer
4
19
Q340B08
1型六角螺母
Nut
4
20
WG9725584002
20A常开式继电器
20A relay (normally on)
1
22
Q2140410
十字槽盘头螺钉
Screw
1
25
WG9725580086
铅封
lead sealing
1
27
190000810930
铅封线
lead sealing
40CM
28
WG9725580006
100A保险装置
100A fuse
1
31
Q150B0620
六角头螺栓
Screw
2
32
Q40306
弹簧垫圈
Spring washer
2

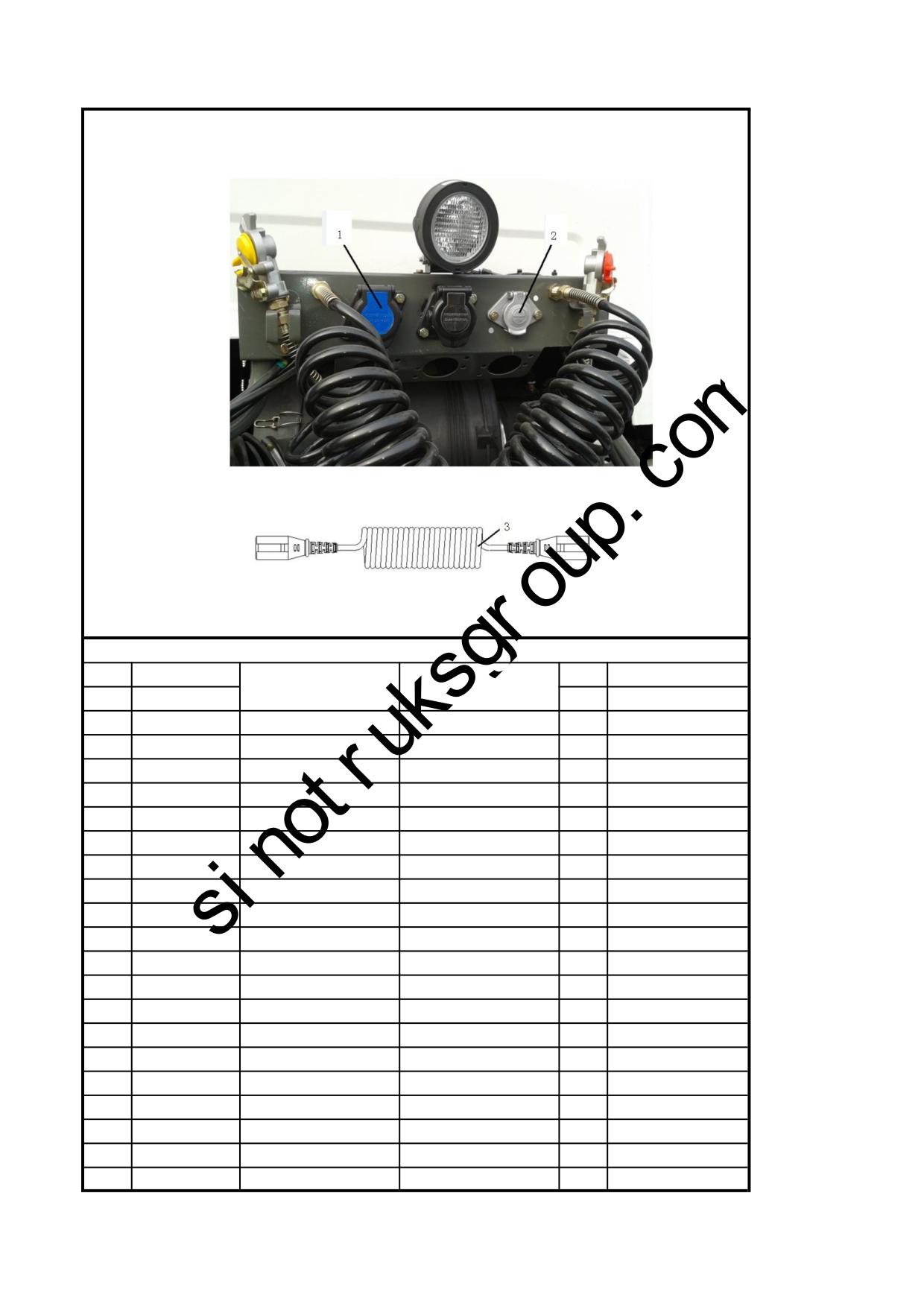

7.10 挂车插座及螺旋线/7 core trailer plug and flexible cable
7.10 挂车插座及螺旋线/7 core trailer plug and flexible cable
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9724770012
存放插座(7芯)
Socket
2
2
WG9724770014
7芯挂车插头(ISO 1185)
7 core trailer plug
1
3
WG9724770015
7芯柔性电缆(ISO 1185)
7 core flexible cable
1
4
Q150B0825
六角头螺栓
Bolt
2
5
Q340B08
1型六角螺母
Nut
2
6
Q40308
弹簧垫圈
Washer
2

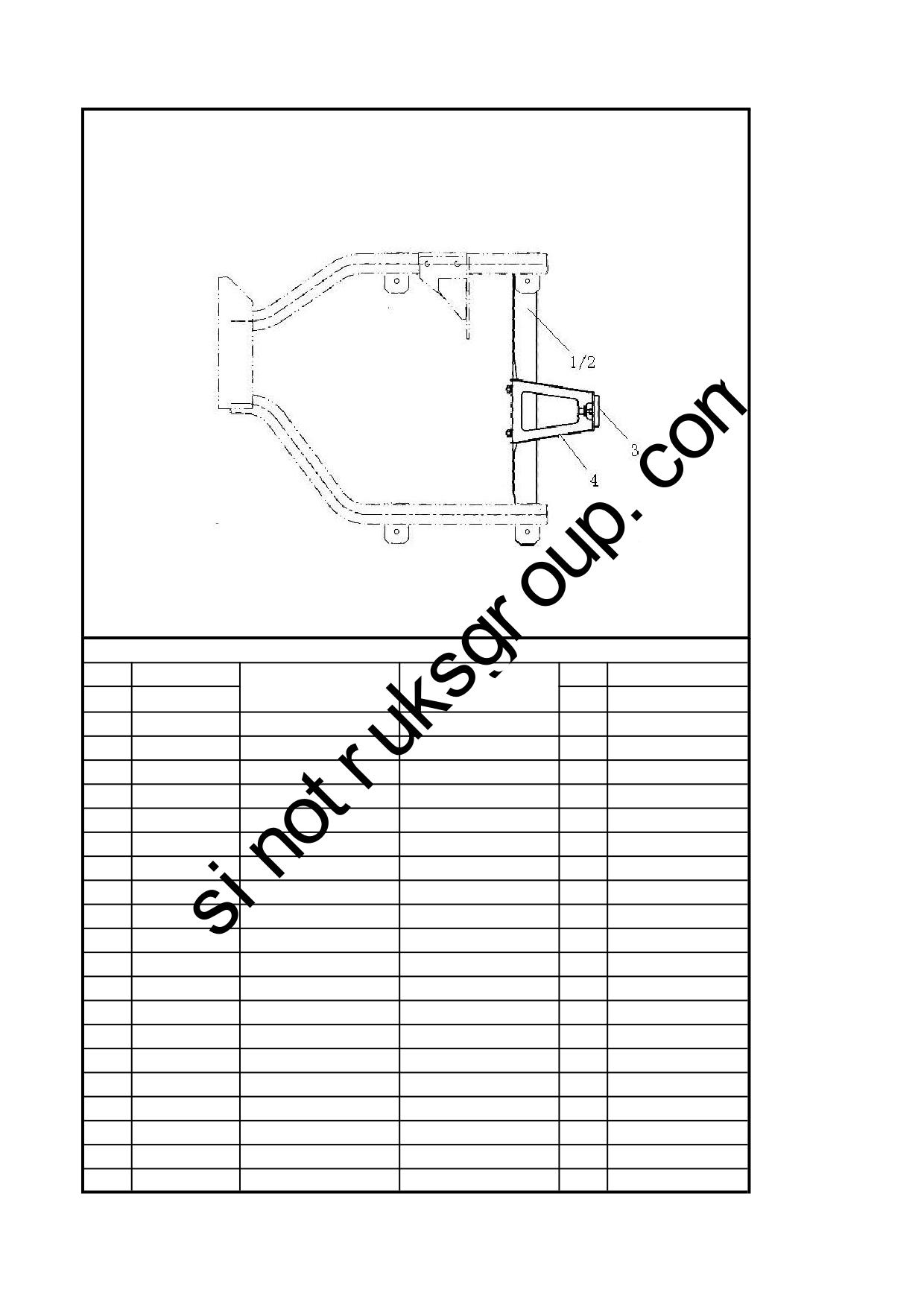

7.11 双前轴牵引车侧标志灯/Side Marker Lamp
7.11 双前轴牵引车侧标志灯/Side Marker Lamp
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9725720004
左支架
Bracket - left
1
2
AZ9725720005
右支架
Bracket - right
1
3
WG9100720012
侧标志灯
Side lamp
2
4
WG9725721001
牵引车侧标志灯支架
Bracket
2
5
Q150B0816
六角头螺栓
Screw
4
6
Q340B08
1型六角螺母
Nut
4
7
Q40108
平垫圈
Washer
4
8
Q40308
弹簧垫圈
Spring washer
4
9
WG13 010043
隔套
Sleeve
2

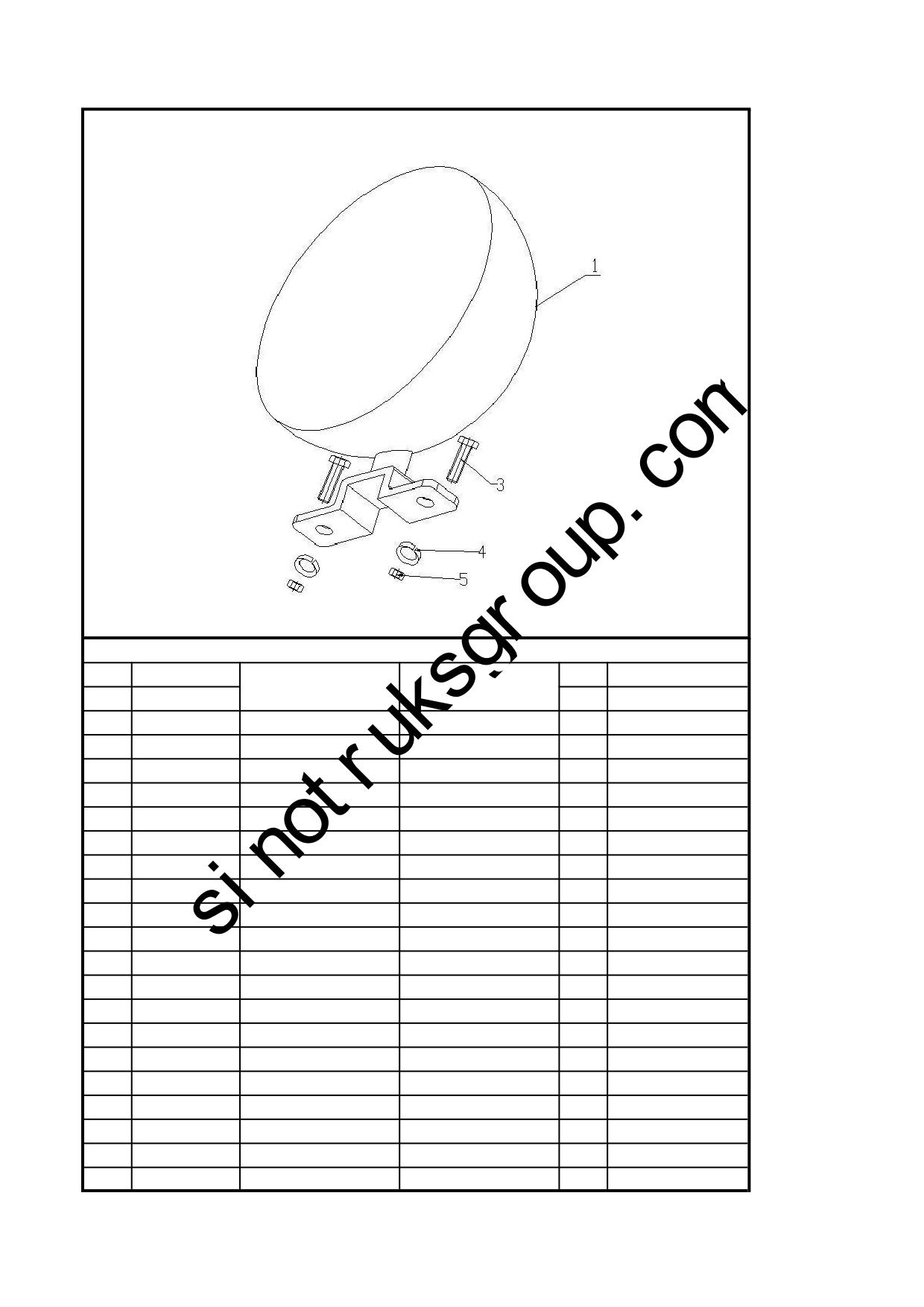

7.12 工作灯/Working Lamp
7.12 工作灯/Working Lamp
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9719720020
工作灯
Working lamp
1
3
Q150B0616
六角头螺栓
Screw
2
4
Q41206
外锯齿锁紧垫圈
Washer
2
5
Q340B06
I型六角螺母
Nut
2
6
AZ9725190119
板
Fixed plate
1
7
Q150B0620
六角头螺栓
Screw
2
8
Q33206
2型全金属六角锁紧螺母
Screw
2
7.13 HOWO车前照灯/Headlamp
7.13 HOWO车前照灯/Headlamp
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9719720002
右前照灯总成
Headlampass.-right
1
2
WG9719720001
左前照灯总成
Headlampass.-left
1
3
WG9719720025
前组合灯(左)
Frontlamp-left
1
4
WG9719720026
前组合灯(右)
Frontlamp-right
1
5
Q150B0830
六角头螺栓
Screw
4
6
Q340B08
1型六角螺母
Nut
4
7
Q40208
大垫圈
Washer
8
8
Q40308
弹簧垫圈
Springwasher
4
9
Q150B0820
六角头螺栓
Screw
2
10
Q40308
弹簧垫圈
Springwasher
2
11
Q40208
大垫圈
Washer
2
12
Q150B0820
六角头螺栓
Screw
2
13
Q40308
弹簧垫圈
Springwasher
2
14
Q40208
大垫圈
Washer
2
16
Q2714816F31
十字槽盘头自攻螺钉
Screw
4
17
Q40205
大垫圈
Washer
4
18
Q150B0825
六角头螺栓
Screw
6
19
Q40208
大垫圈
Washer
12
20
Q40308
弹簧垫圈
Springwasher
6
21
Q340B08
1型六角螺母
Nut
2

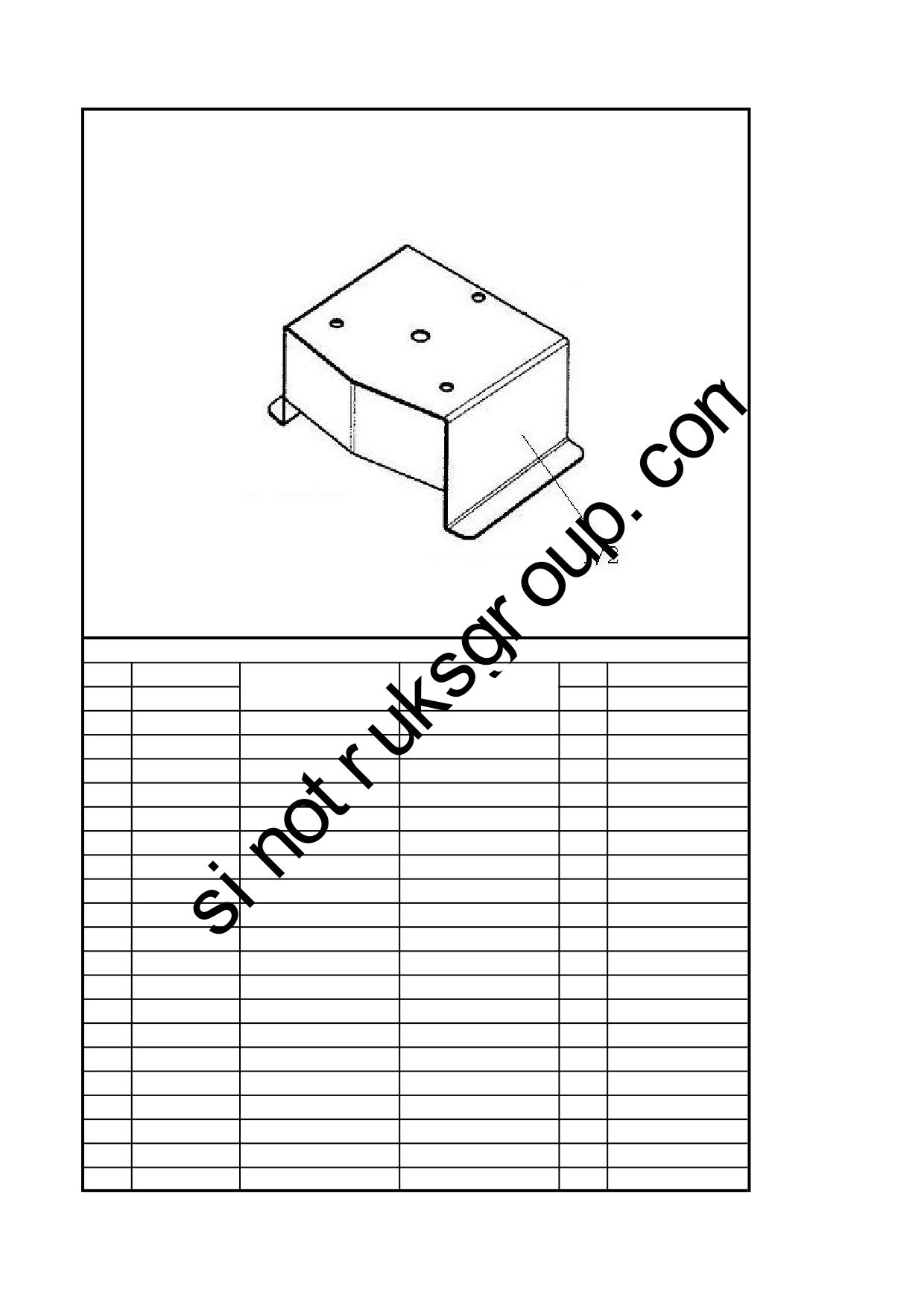

7.14 顶置警示灯装置(双警示灯/LTE135)/Warning light device
7.14 顶置警示灯装置(双警示灯/LTE135)/Warning light device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG1642170117
左警示灯支架总成
Warning light bracket
1
2
WG1642170118
右警示灯支架总成（与左
Warning light bracket
1
3
AZ9200720001
橡胶护套
Rubber boot
4
4
WG9719790021
警示灯(LTE135)
Warning light
2
5
WG9719582022
警示灯开关
Warning light switch
1
6
AZ9716770031
警示灯开关电线束
Wiring harnesses
1
7
AZ9121771014
警示灯顶蓬电线束
Wiring harnesses
1
8
AZ9918770073
警示灯附加电线束（平顶
Additional wiring harnesses
2

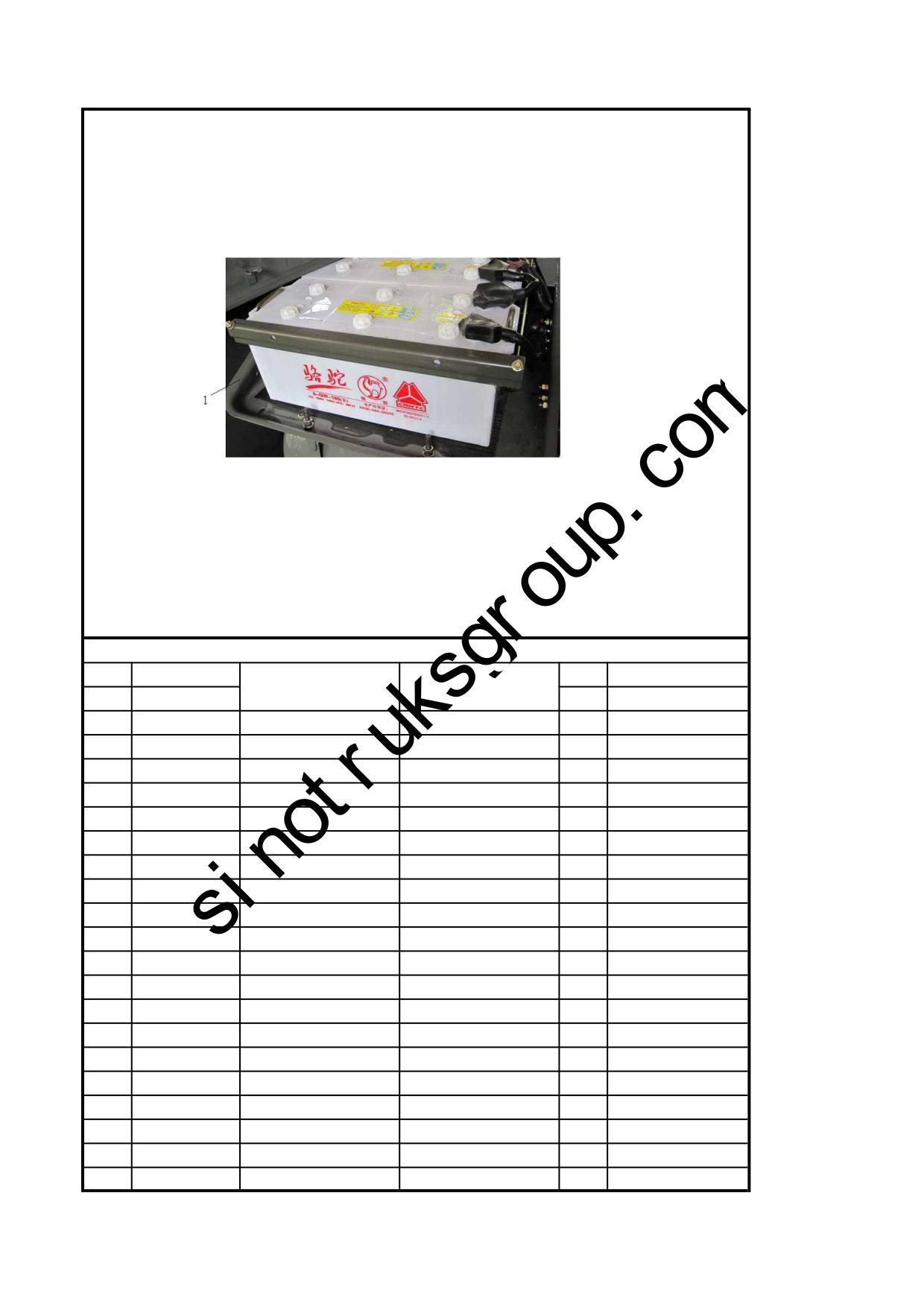

7.15 蓄电池（165安-时）/165 AH Battery
7.15 蓄电池（165安-时）/165 AH Battery
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9720760001
165Ah免维护蓄电池
165AH Battery
2

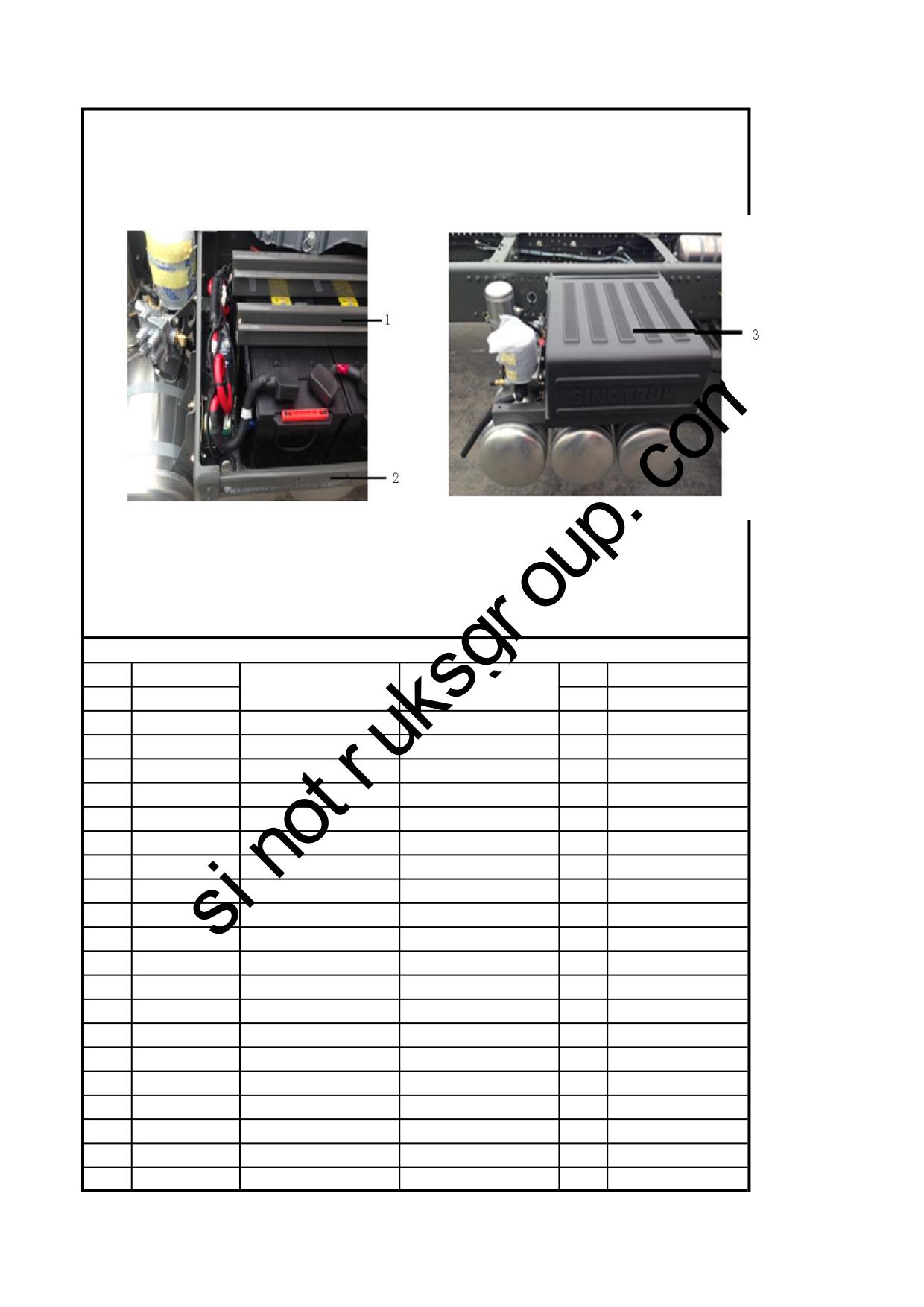

7.16 HOWO电瓶箱（右侧安装/三储气筒/开关后置）/Battery box
7.16 HOWO电瓶箱（右侧安装/三储气筒/开关后置）/Battery box
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9725760110
新型电瓶箱总成
Battery box
1
2
WG9100760104
压板
Plate
2
3
AZ9100760102
电瓶箱盖
Cover
1
4
ZQ1811445TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with teeth
6
5
ZQ1811450TF6
六角法兰面带齿螺栓M14*
Hexagon flange bolts with teeth
2
6
ZQ32514T13F6
六角法兰面带齿螺母M14*
Hexagon flange bolts with teeth
8
7
Q340B08
1型六角螺母
Nut
6
8
Q40208
大垫圈
Washer
6
9
Q40308
弹簧垫圈
Spring washer
6
10
AZ9100760108
下橡胶垫板
Base plate
1
11
1682 110021
橡胶缓冲块
Bumper block
6

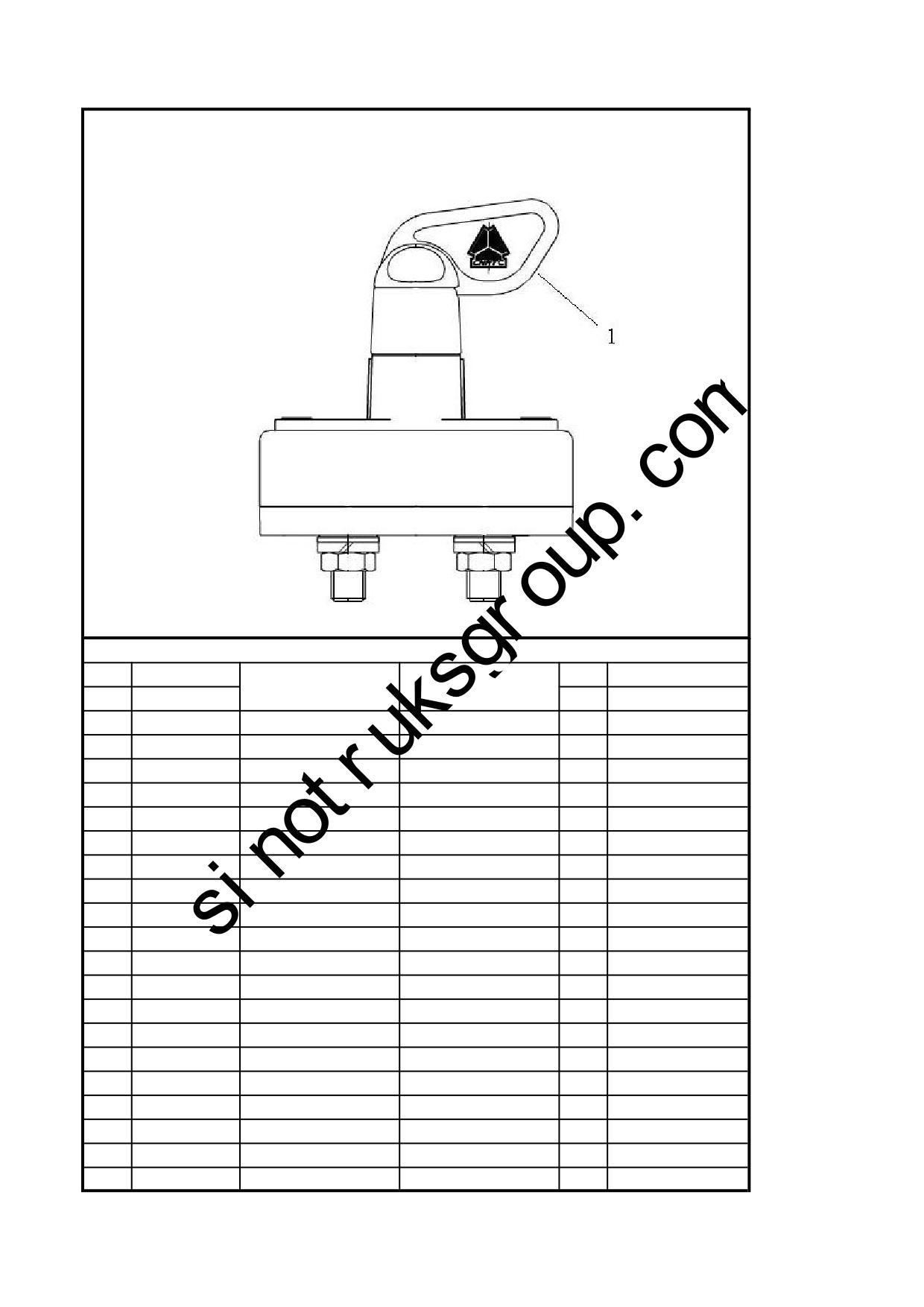

7.17 新机械式电源总开关/Battery main switch
7.17 新机械式电源总开关/Battery main switch
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9100760102
新型电源总开关
Battery main switch
1
2
Q150B0620
六角头螺栓
Screw
2
3
Q40306
弹簧垫圈
Spring washer
2
4
Q40206
大垫圈
Washer
2
5
Q340B06
I型六角螺母
Nut
2
6
190003179785
聚酰胺管（Φ12*1.5）
Plastictube
15cm
7
AZ9925760004
电器连接板
Plate
1
8
Q150B0814
六角头螺栓
Screw
4
9
Q33208
2型全金属六角锁紧螺母
Nut
4

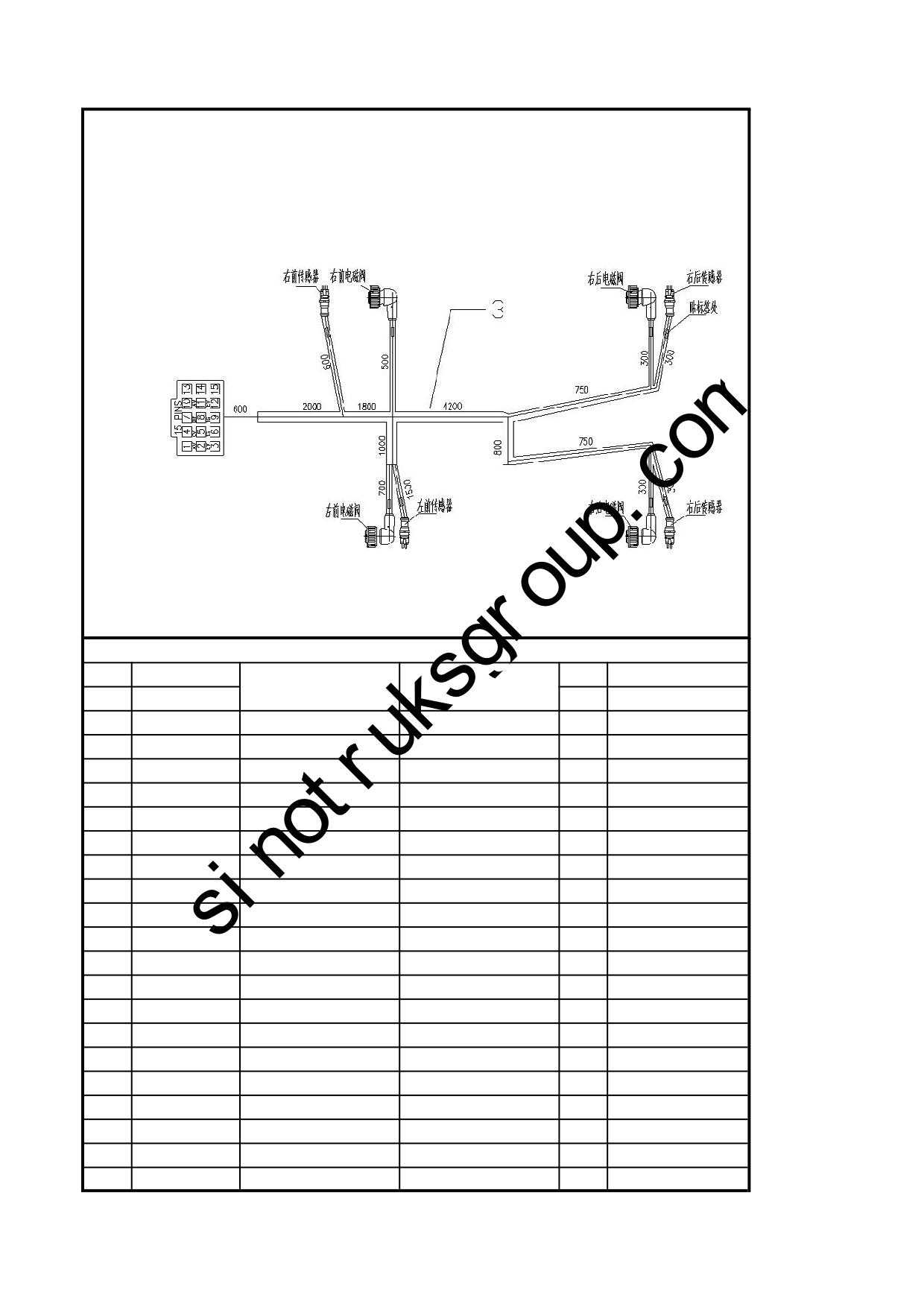

7.18 断开式悬架ABS电线（6X4，3400）/ABS Chassis wireness
7.18 断开式悬架ABS电线（6X4，3400）/ABS Chassis wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
3
WG9130775081
ABS（4S/4M)底盘线束(6X
ABS Chassis wireness
1
5
190003171697
塑料紧箍带
Fastener
8
6
190003179045
穿线护套
Protect pipe
157mm
7
190003179045
穿线护套
Protect pipe
157mm

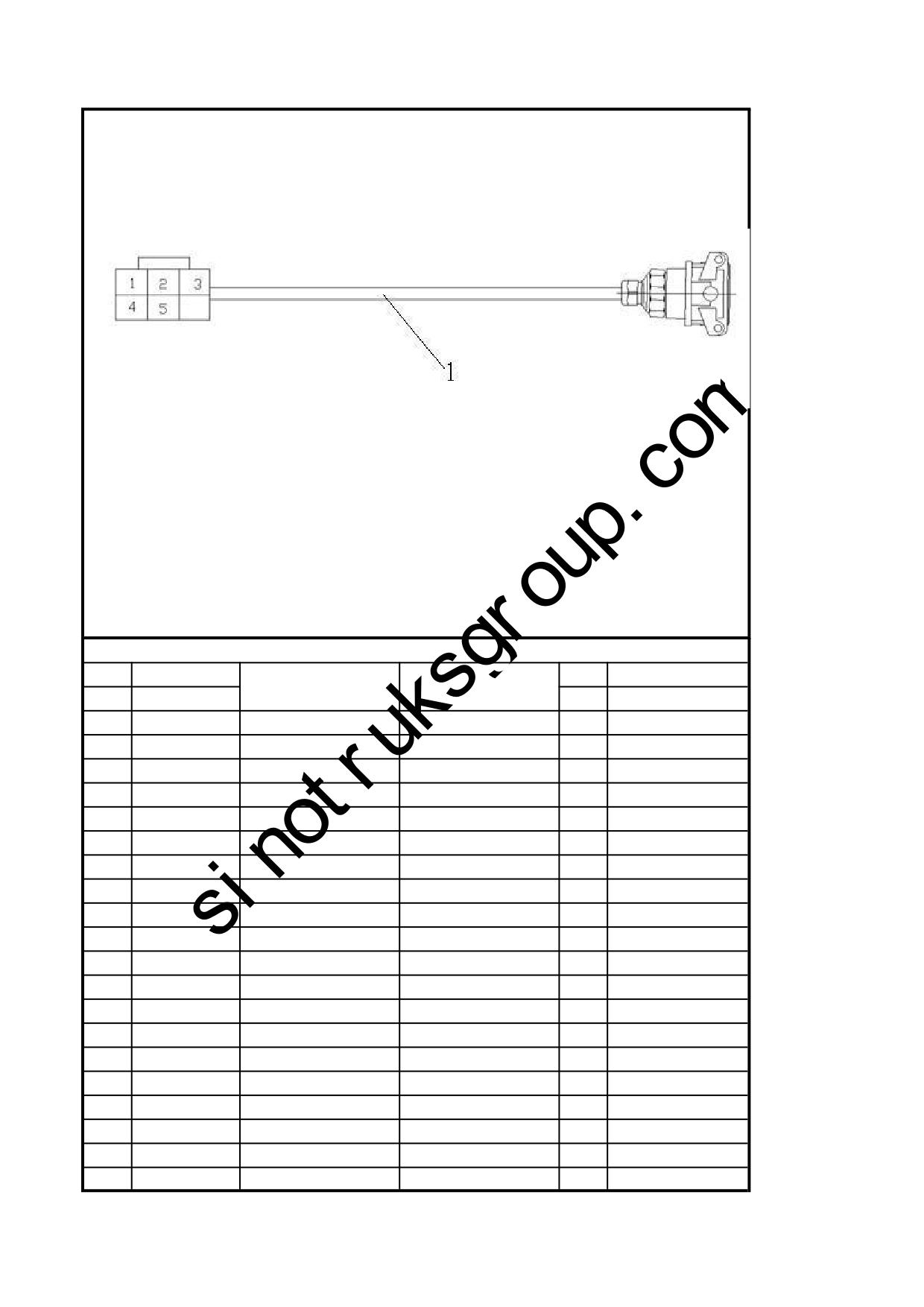

7.19 挂车ABS插座及线束/Trailer ABS socket and wiring harness
7.19 挂车ABS插座及线束/Trailer ABS socket and wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9718770056
挂车ABS电源线束总成（4
Trailer ABS wiring harness
1
2
WG9718770053
插座
Socket
1
3
Q150B0825
六角头螺栓
Screw
2
4
Q340B08
1型六角螺母
Nut
2
5
Q40308
弹簧垫圈
Spring washer
2

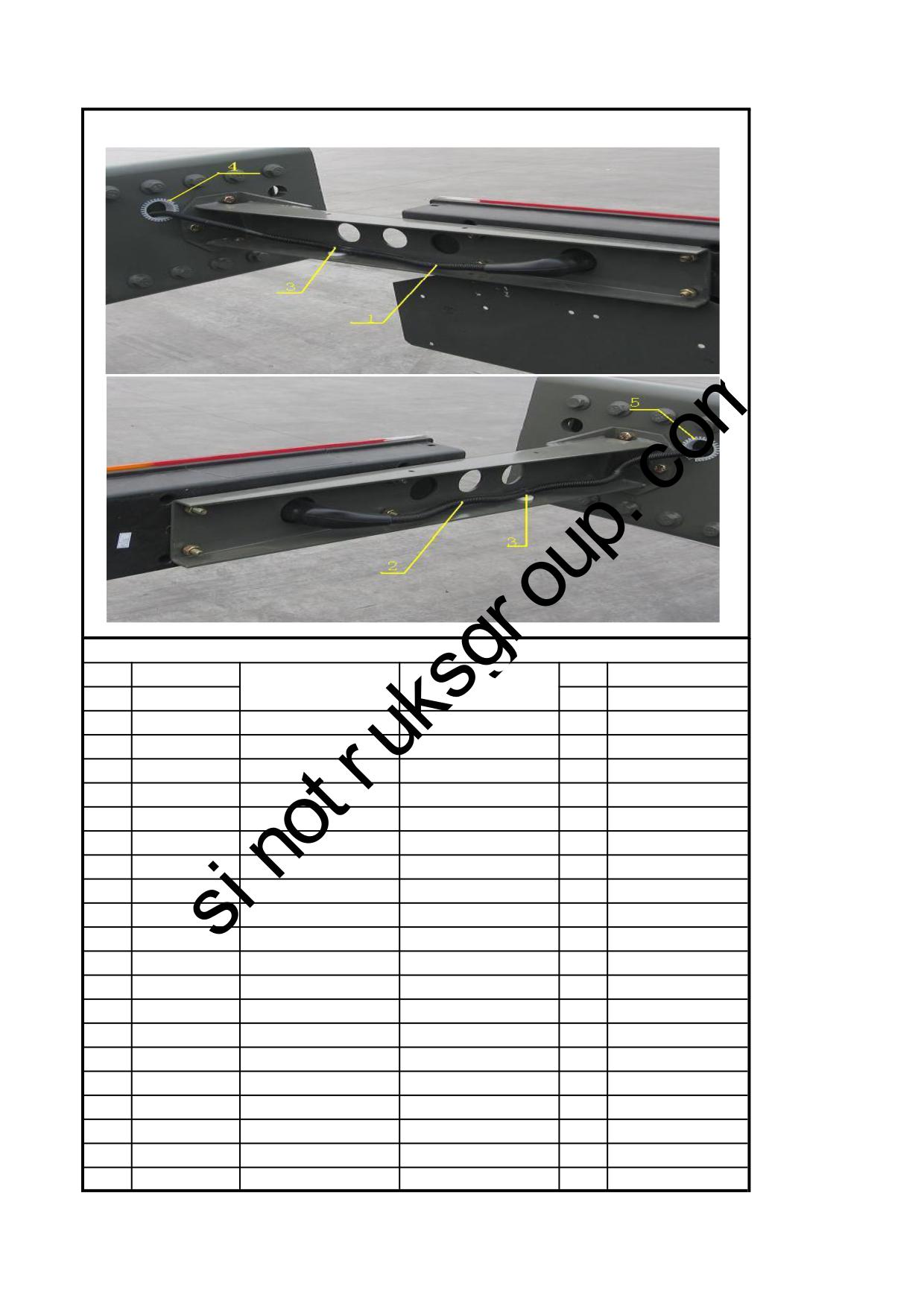

7.20 尾灯电线束（145/75带蜂鸣器）/Rear Lamp Wireness
7.20 尾灯电线束（145/75带蜂鸣器）/Rear Lamp Wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9725771020
左组合后灯电线束145（带蜂鸣器）
Left combination lamp wiring harness 145 (with buzzer)
1
2
AZ9725770035
右组合后灯电线束75（BW）
The right combination lamp wiring harness 75 (BW)
1
3
WG9003171393
塑料紧固带B8*200
Fastener
6
4
190003179045
穿线护套
Protect pipe
125mm
5
190003179045
穿线护套
Protect pipe
125mm

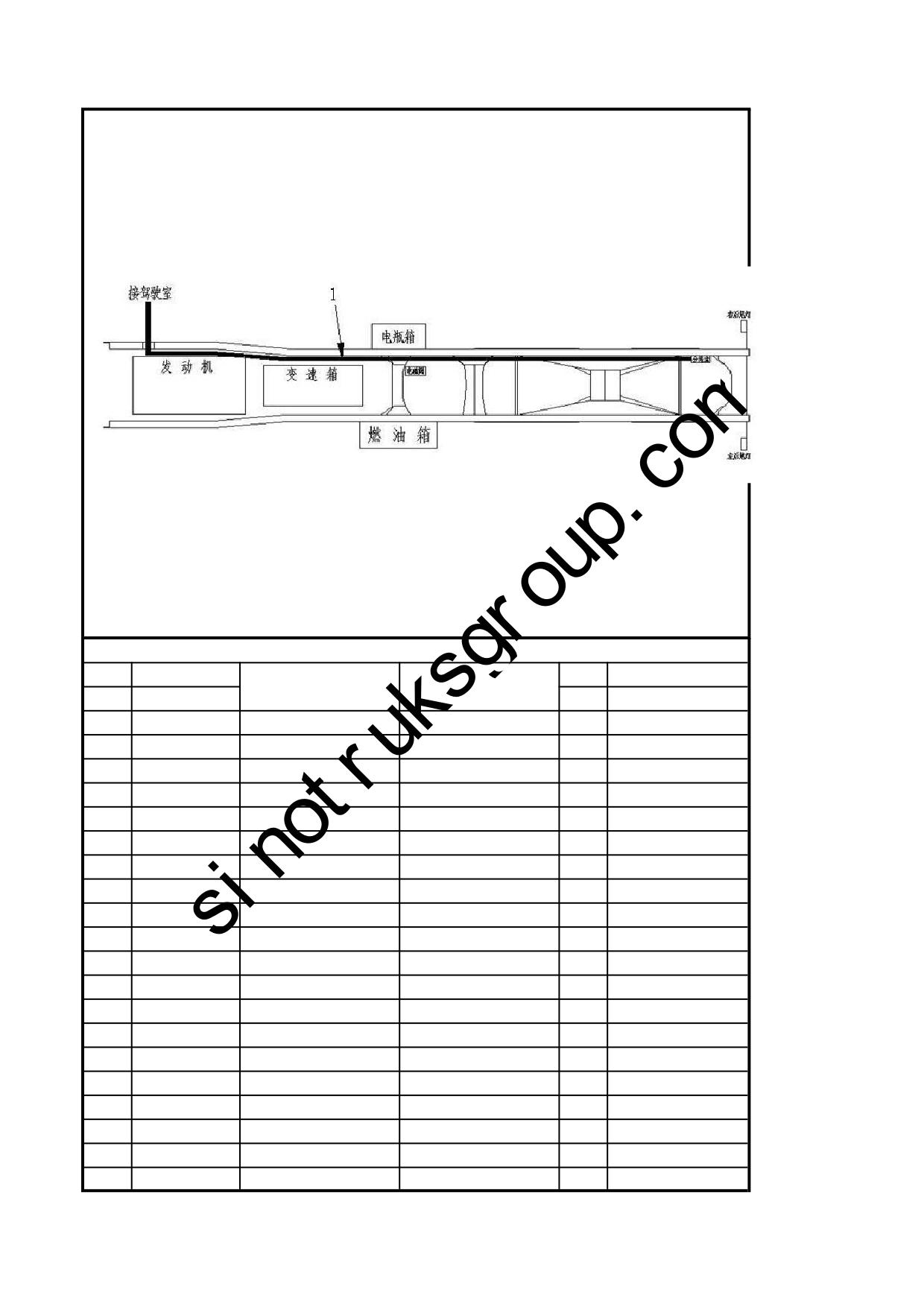

7.21 车架电线束/Chassis Wireness
7.21 车架电线束/Chassis Wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9725776033
车架电线束
Wireness
1
2
WG9100360134
隔环
Ring
7
3
WG9003171393
塑料紧固带B8*200
Fastener
7

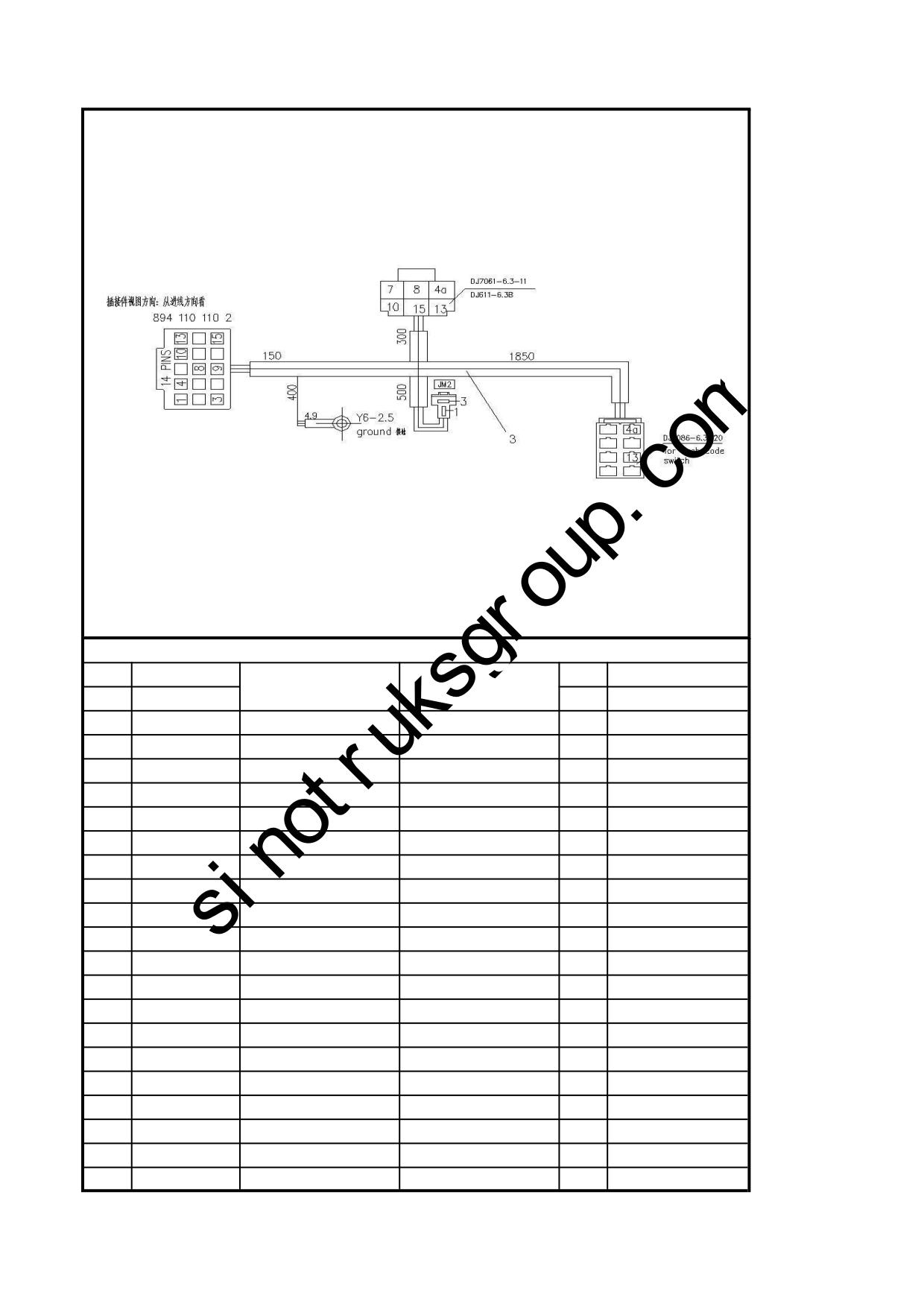

7.22 ABS驾驶室电线束（WABCO）/ABS Cab wireness
7.22 ABS驾驶室电线束（WABCO）/ABS Cab wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
3
WG9130775038
ABS驾驶室线束
Cab wireness
1

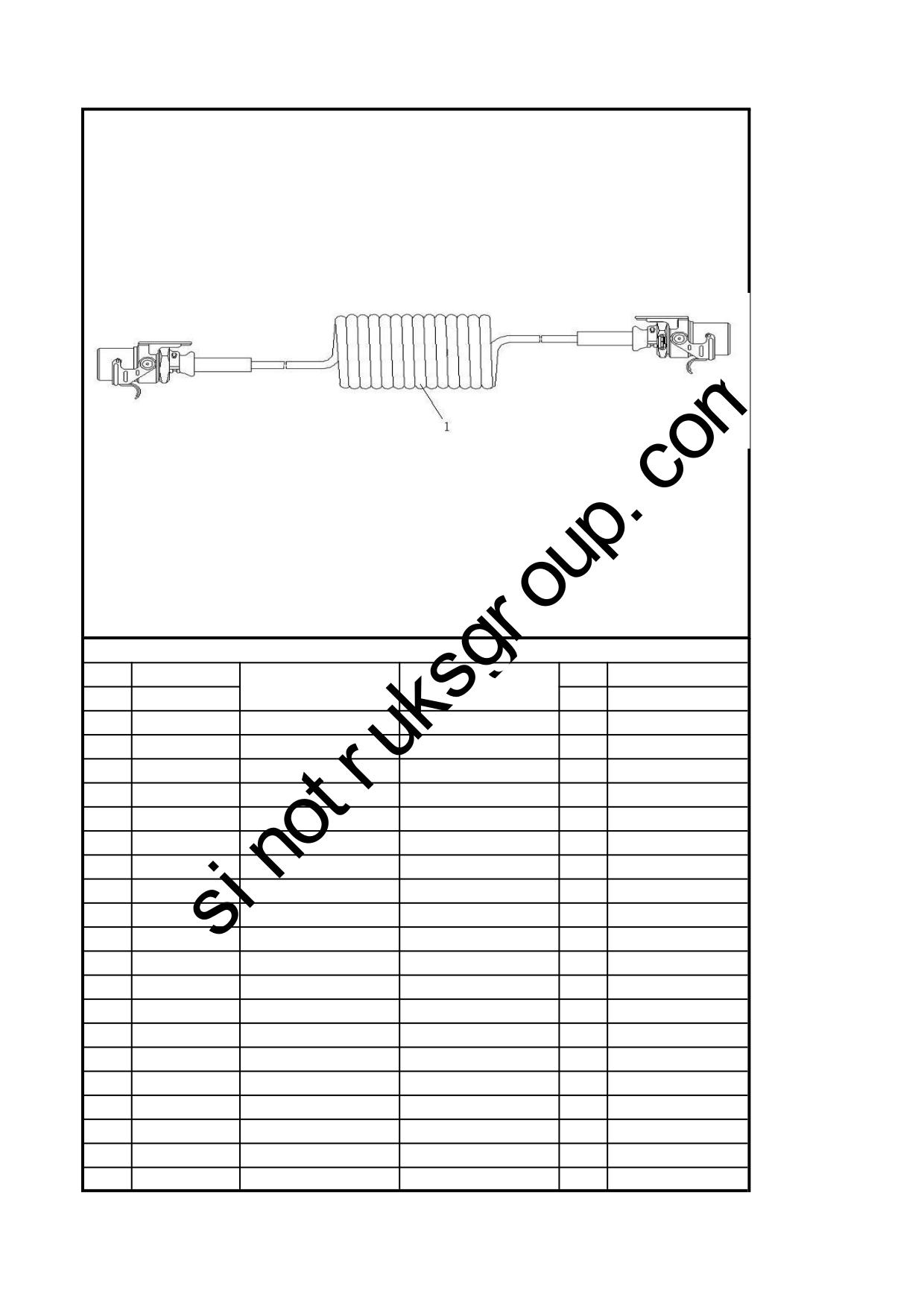

7.23 挂车ABS螺旋线束总成/Spiral wiring harness ass.
7.23 挂车ABS螺旋线束总成/Spiral wiring harness ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9718770052
ABS螺旋线束总成
Spiral wiring harness ass.
1
7.24 国2车型起动附加电线束/Starter wiring harness
7.24 国2车型起动附加电线束/Starter wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9727770023
起动附加电线束
Starter wiring harness
1

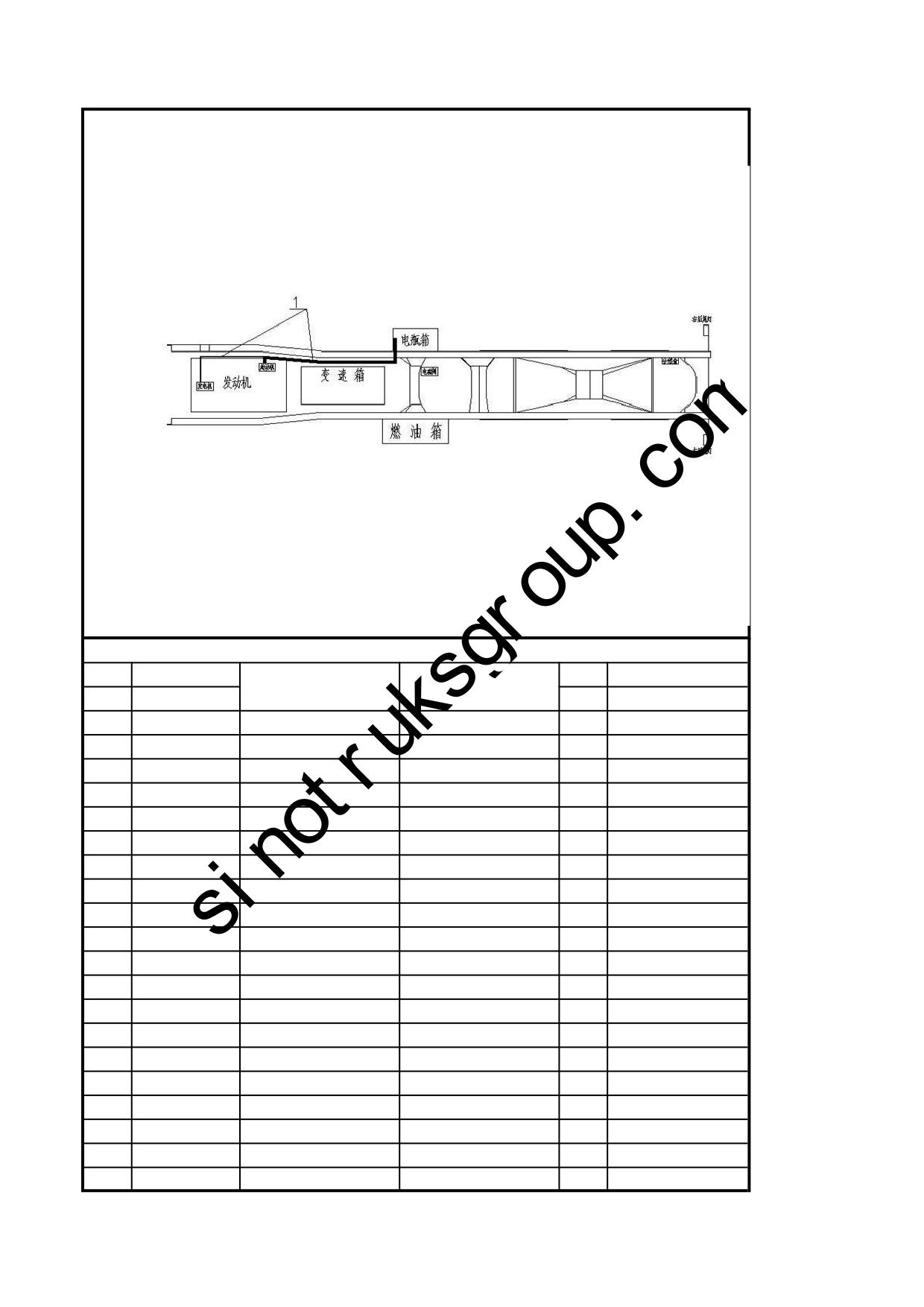

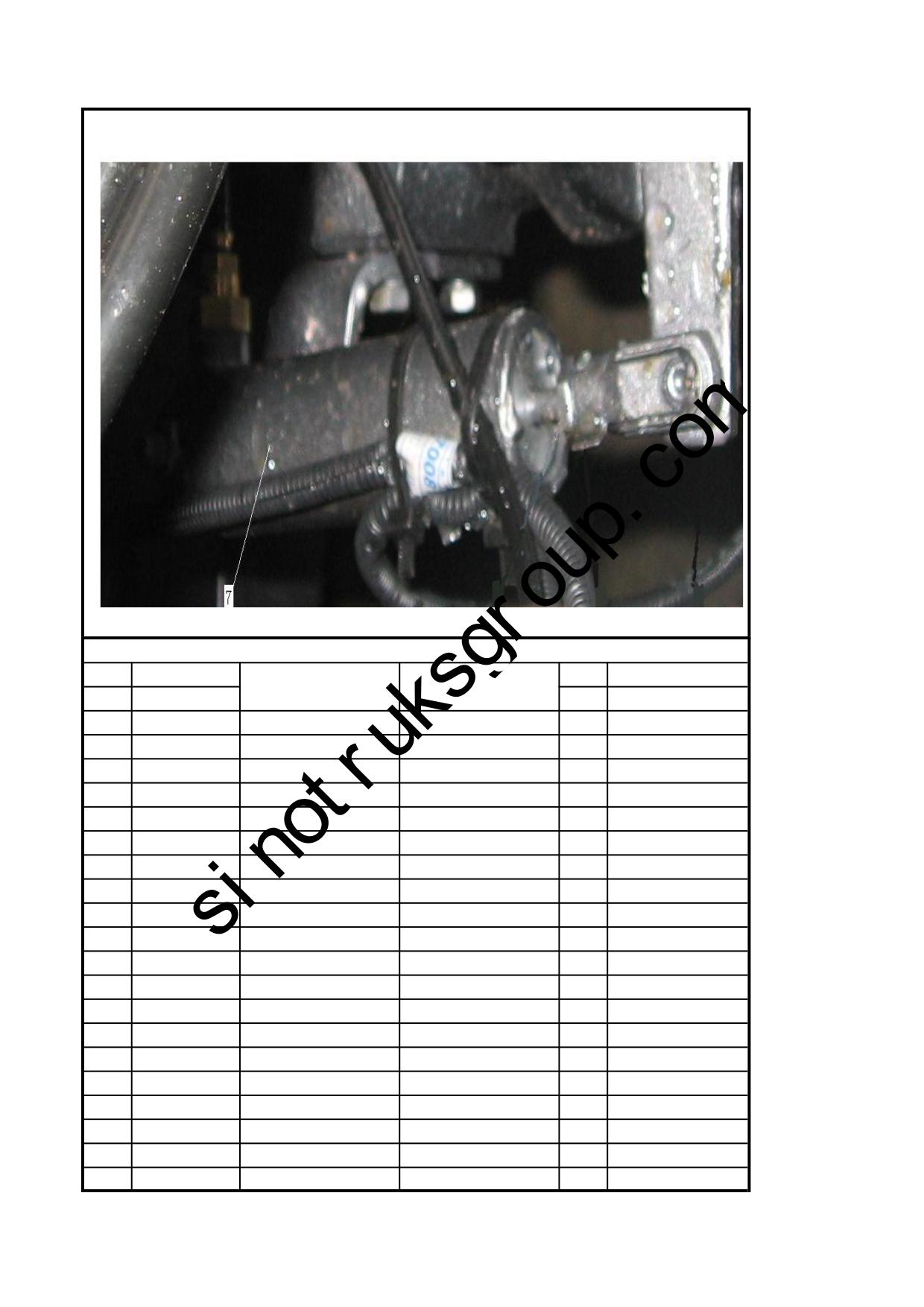

7.25 起动机电线/Starting wiring harness
7.25 起动机电线/Starting wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9721778260
起动机电线束(1750/D12/
Starting wiring harness
1
2
WG9003171393
塑料紧固带B8*200
Cable binder
3
3
WG9100360134
隔环
Spacer ring
3
4
190003179046
穿线护套
Protect pipe
150mm
5
190003179046
穿线护套
Protect pipe
150mm
6
190003179044
穿线护套
Protect pipe
150mm
7
190003179044
穿线护套
Protect pipe
150mm

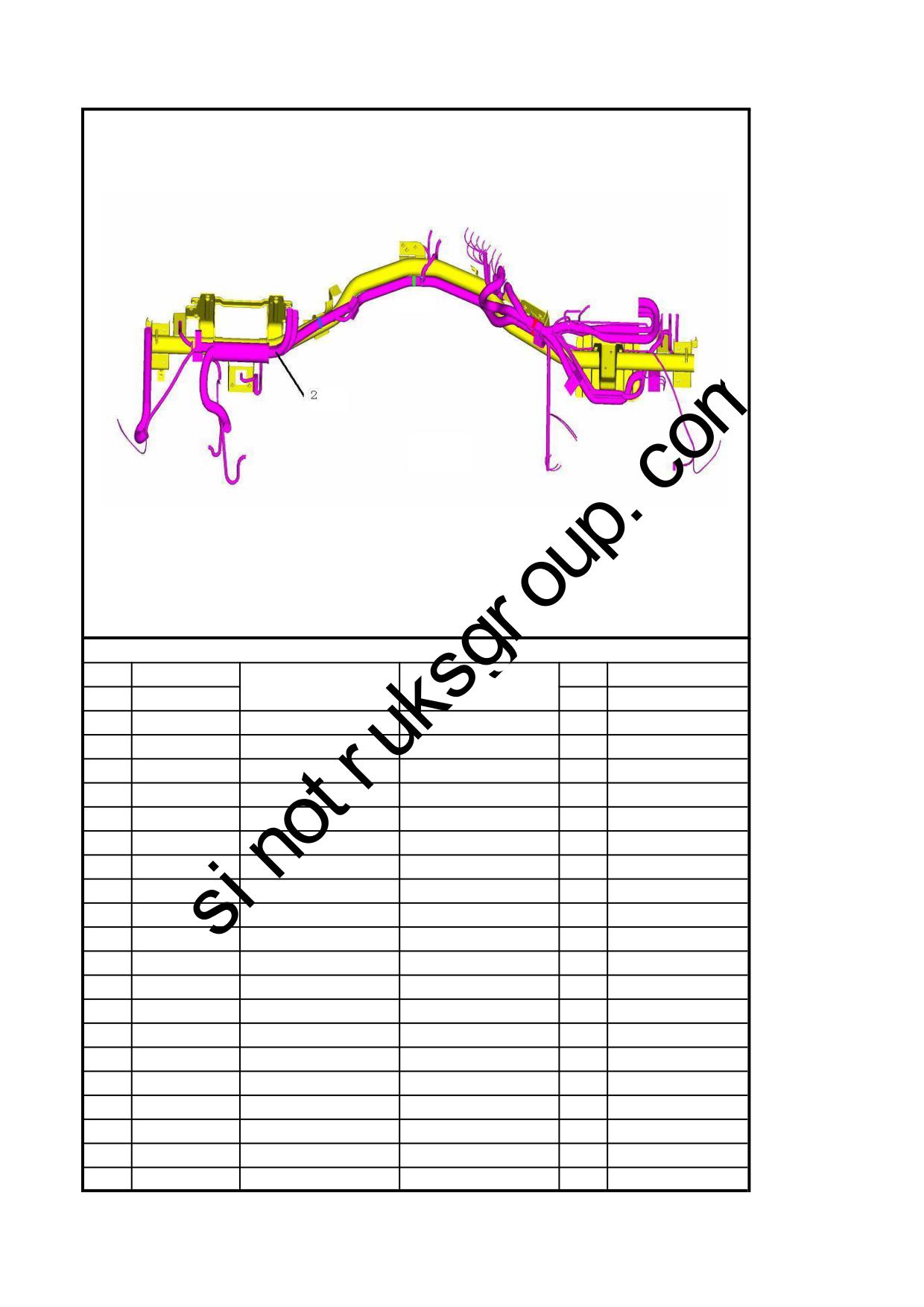

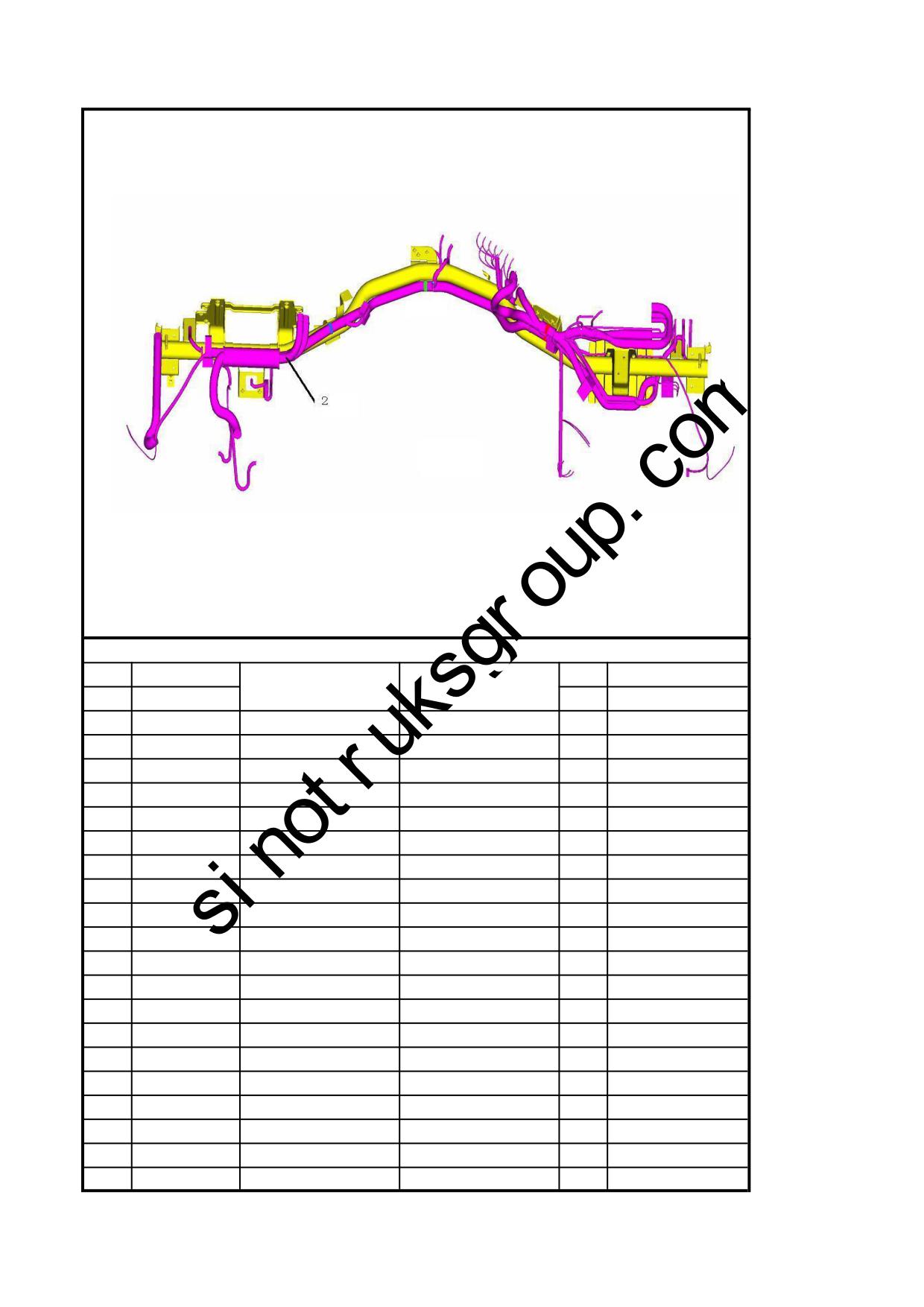

7.26 HW7E驾驶室电线束/Cab wiring harness
7.26 HW7E驾驶室电线束/Cab wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
AZ9721776011
HW7E驾驶室电线束
Cab wiring harness
1
3
Q41205
外锯齿锁紧垫圈
Washer
3
4
Q68620
单管夹片
Clip
1
5
Q150B0616
六角头螺栓
Screw
1
6
Q40306
弹簧垫圈
Spring washer
1
7
Q340B06
I型六角螺母
Nut
1
8
WG9725584005
120Ω电阻
120Ω Resistance
3
9
WG9725580021
二极管总成（3A）
Two-electrode valve assemb
2
10
WG1642110018
保护条
Strip
10
11
WG9725584031
过线盒体
Box
1
12
Q150B0825
六角头螺栓
Screw
3
13
Q340B08
1型六角螺母
Nut
3
14
Q40108
平垫圈
Washer
6
15
Q40308
弹簧垫圈
Spring washer
3
16
WG9725584032
过线盒盖
Cover
1
17
Q2140420
十字槽盘头螺钉
Screw
4
18
AZ9719770047
橡胶过孔护圈（Φ50）
Protect ring
1
19
WG9100770392
分线盒体
Distributing box
1
20
179100770391
配电盒
Distributing box
1
21
Q2762995F31
开槽半沉头自攻螺钉
Screw
3
7.26 HW7E驾驶室电线束/Cab wiring harness
7.26 HW7E驾驶室电线束/Cab wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
22
WG9100770394
分线盒盖
Distributing box cover
1
23
179100770395
电线护套
Protect sleeve
3
24
179100770395
电线护套
Protect sleeve
1
25
190003120032
园形密封条
Sealing strip
570mm
26
Q2713525F31
十字槽盘头自攻螺钉
Screw
4
27
Q150B0630Q
六角头螺栓
Screw
2
28
Q40206
大垫圈
Washer
2
29
Q40106
平垫圈
Washer
2
30
Q40306
弹簧垫圈
Spring washer
2
31
Q340B06
I型六角螺母
Nut
2
32
WG9003171356
塑料紧固带A5*280
Fastener
15
33
190003171392
塑料紧固带
Fastener
15

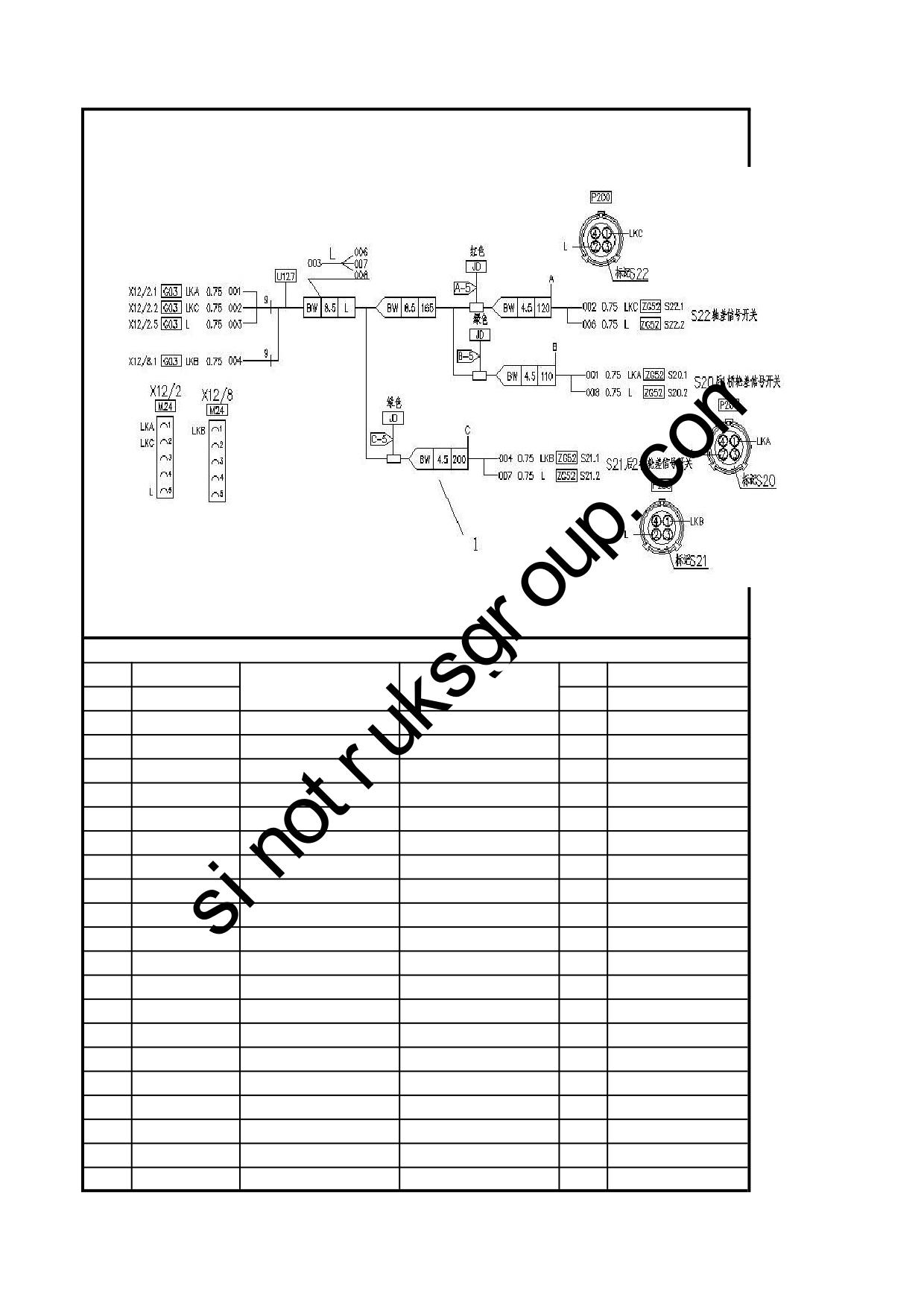

7.27 差速锁电线（双桥/90）/Wiring harness
7.27 差速锁电线（双桥/90）/Wiring harness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9725770883
差速锁电线束（双桥/90）
wiring harness
1
2
190003171697
塑料紧箍带
Cable binder
10
7.28 HW7E牵引车底盘电线/Chassis Wireness
7.28 HW7E牵引车底盘电线/Chassis Wireness
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9721777403
HW7E牵引车底盘电线（双桥/D12）
Chassis Wireness
1
2
WG9925773051
塑料紧箍带
Cable binder
20
3
WG9925773052
塑料紧固带端盖
Fastener cover
20
4
WG9925773050
线束固定卡箍
Clip
20
5
189100770255
螺旋形柔性电缆
Spiral flexible cable
1

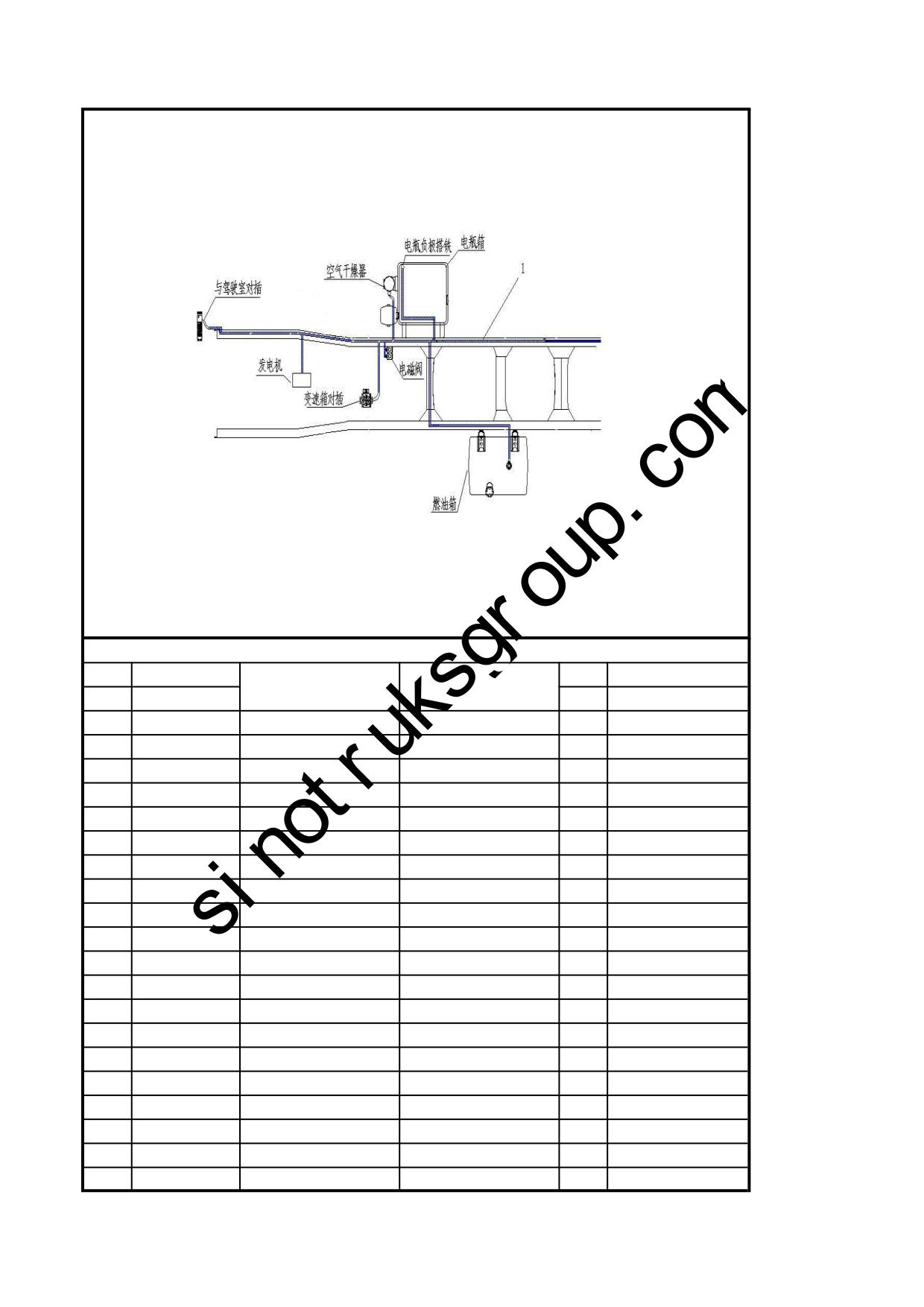

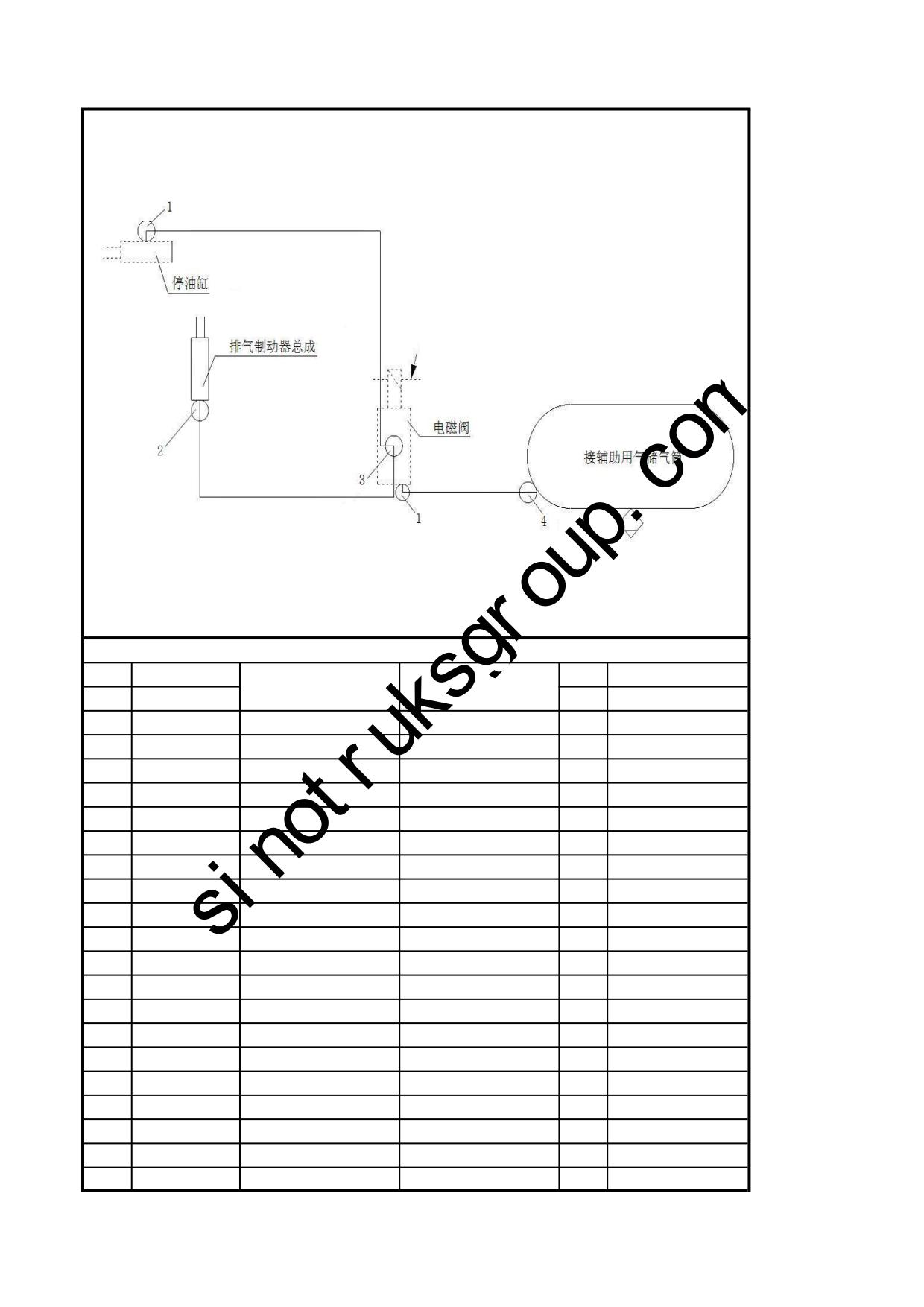

8.01 发动机排气制动及操纵装置(一体式)/Engine Exhaust Brake And Control Device
8.01 发动机排气制动及操纵装置(一体式)/Engine Exhaust Brake And Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361207
直角接头体NG6/NW4
Nozzle
2
2
WG9000361107
直通接头体NG6/NW4
Nozzle
1
3
WG9000361308
L型三通接头体NG6/2-NW4
Nozzle
1
4
WG9000361103
直通接头体NG12/NW4
Nozzle
1
5
WG9000361001
弹性元件NG6
Gasket
4
6
WG9000361002
卡簧NG6
Clip
4
7
WG9000361003
螺母座NG6
Nut
4
8
190003179782
聚酰胺管（Φ6*1）
Plastic tube
8m
9
WG9100360134
隔环
Spacer
1
10
WG80 360083
支承板
Bracket
1
11
WG9003171390
塑料紧固带B5*180
Cable binder
1

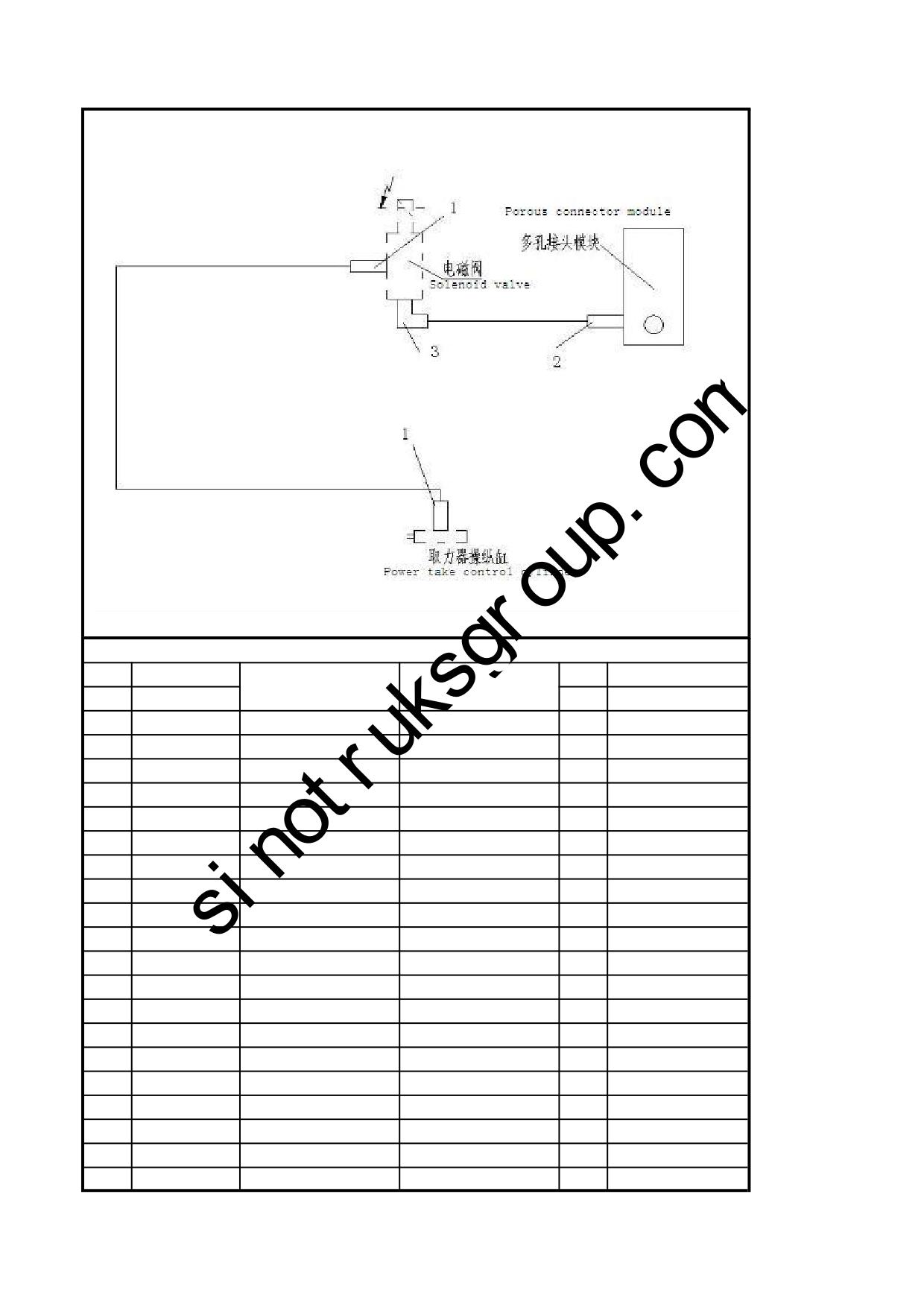

8.02 取力器电控气操纵装置（非富勒变速器）/PTO Control System
8.02 取力器电控气操纵装置（非富勒变速器）/PTO Control System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361107
直通接头体NG6/NW4
Connector NG6/NW4
2
2
WG9000361109
直通接头体NG8/NW4
Connector NG8/NW4
1
3
WG9000361207
直角接头体NG6/NW4
Connector NG6/NW4
1
4
190003179782
聚酰胺管（Φ6*1）
Plastic pipe （Φ6*1）
3m
5
WG9000361003
螺母座NG6
Nut seat NG6
3
6
WG9000361002
卡簧NG6
Snap spring NG6
3
7
WG9000361001
弹性元件NG6
Connector NG6
3

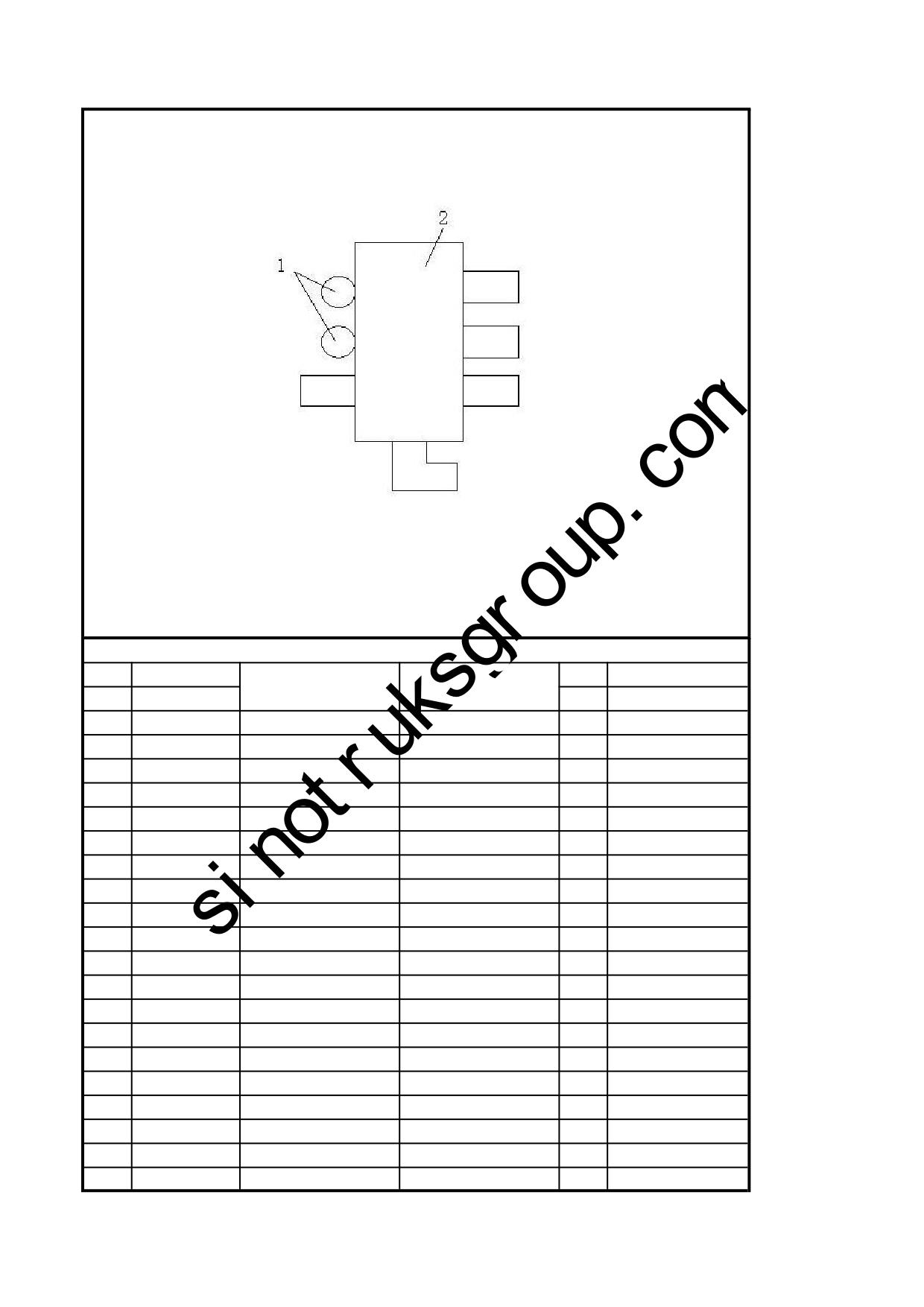

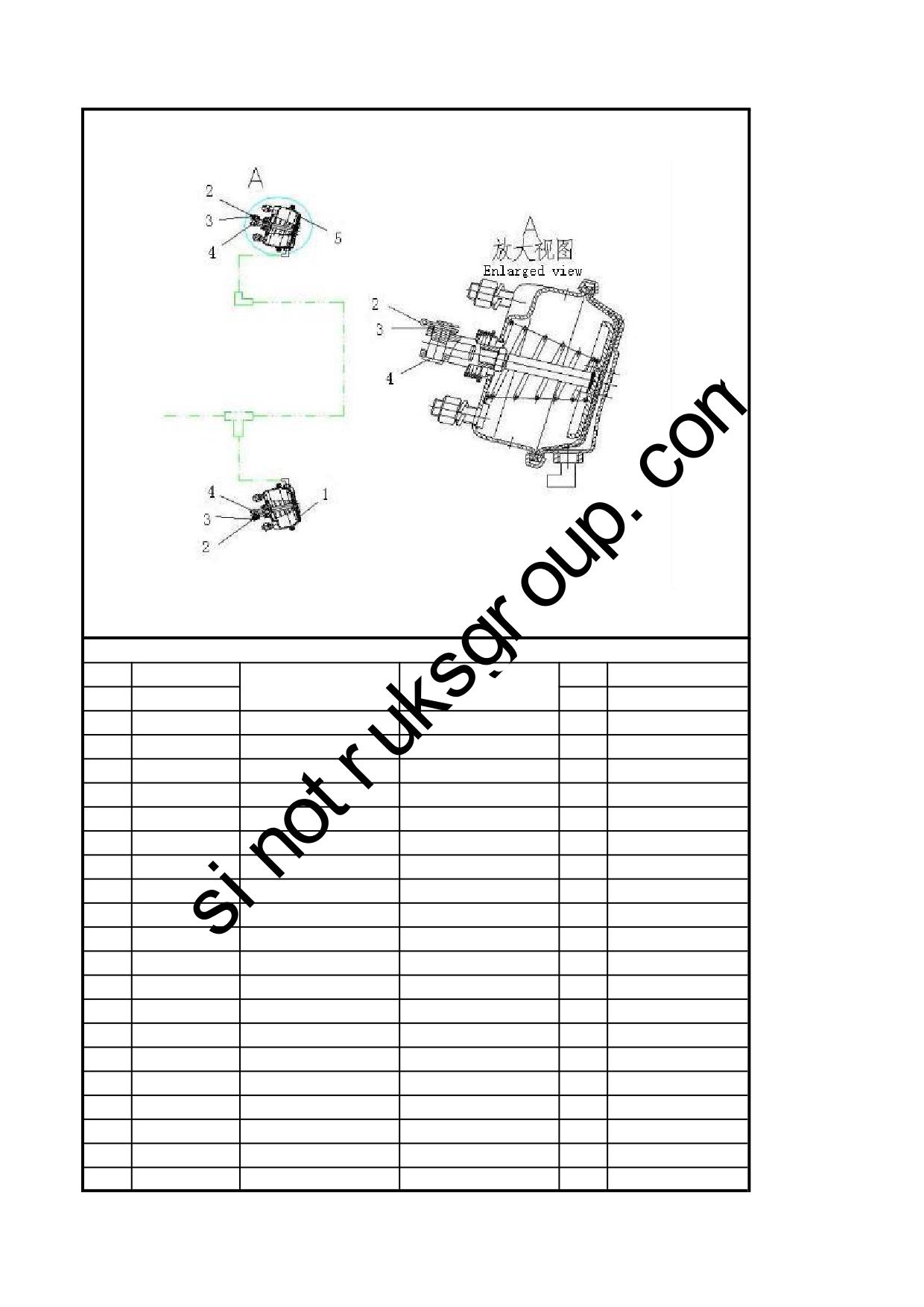

8.03 辅助用气分配模块/Air distributor block
8.03 辅助用气分配模块/Air distributor block
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361011
堵塞NG8-M16×1.5
Plug NG8-M16×1.5
2
2
WG9000361404
辅助用气模块NG12/6-NG8
Air distributor block NG12/
1
3
WG9000361004
弹性元件NG8
Connector NG8
4
4
WG9000361005
卡簧NG8
Snap spring NG8
4
5
WG9000361006
螺母座NG8
Nut seat NG8
4

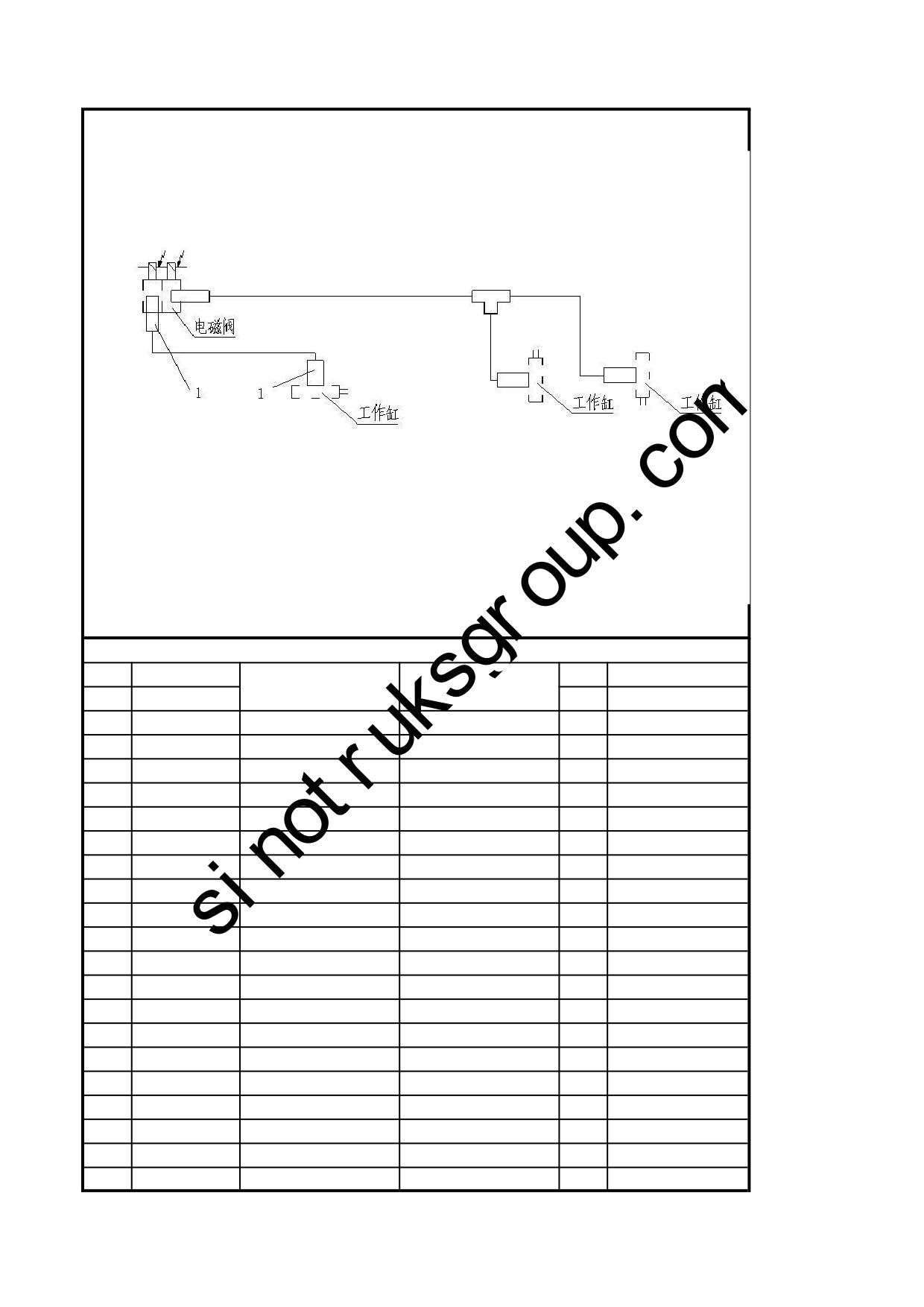

8.04 双桥轴间差速锁气操纵装置/Interaxle Diff. Control System
8.04 双桥轴间差速锁气操纵装置/Interaxle Diff. Control System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361107
直通接头体NG6/NW4
Nozzle
2
2
WG9000361010
堵塞M10X1
Plug
1
3
WG9000361001
弹性元件NG6
Gasket
2
4
WG9000361002
卡簧NG6
Clip
2
5
WG9000361003
螺母座NG6
Nut
2
6
190003179782
聚酰胺管（Φ6*1）
Plastic tube
5m

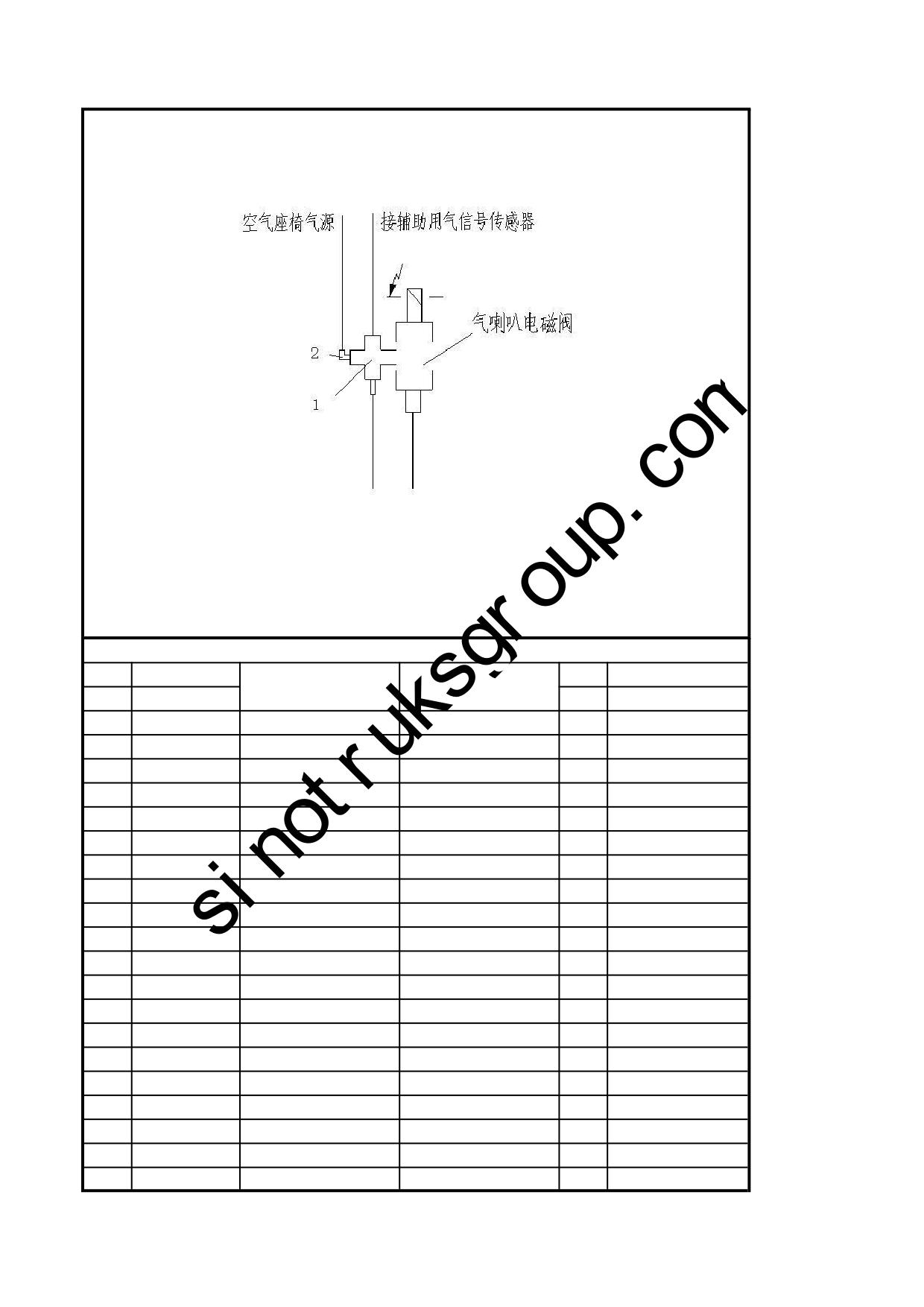

8.05 空气座椅气操纵装置/Seat Air System
8.05 空气座椅气操纵装置/Seat Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361405
十字四通接头体2-NG6/M1
Nozzle
1
2
WG9000361207
直角接头体NG6/NW4
Nozzle
1
3
190003179782
聚酰胺管（Φ6*1）
Plastic tube
2m
4
WG9000361035
六角密封螺母M10X1
Nut
1
5
WG9000361036
O型圈9X2
O-ring
1

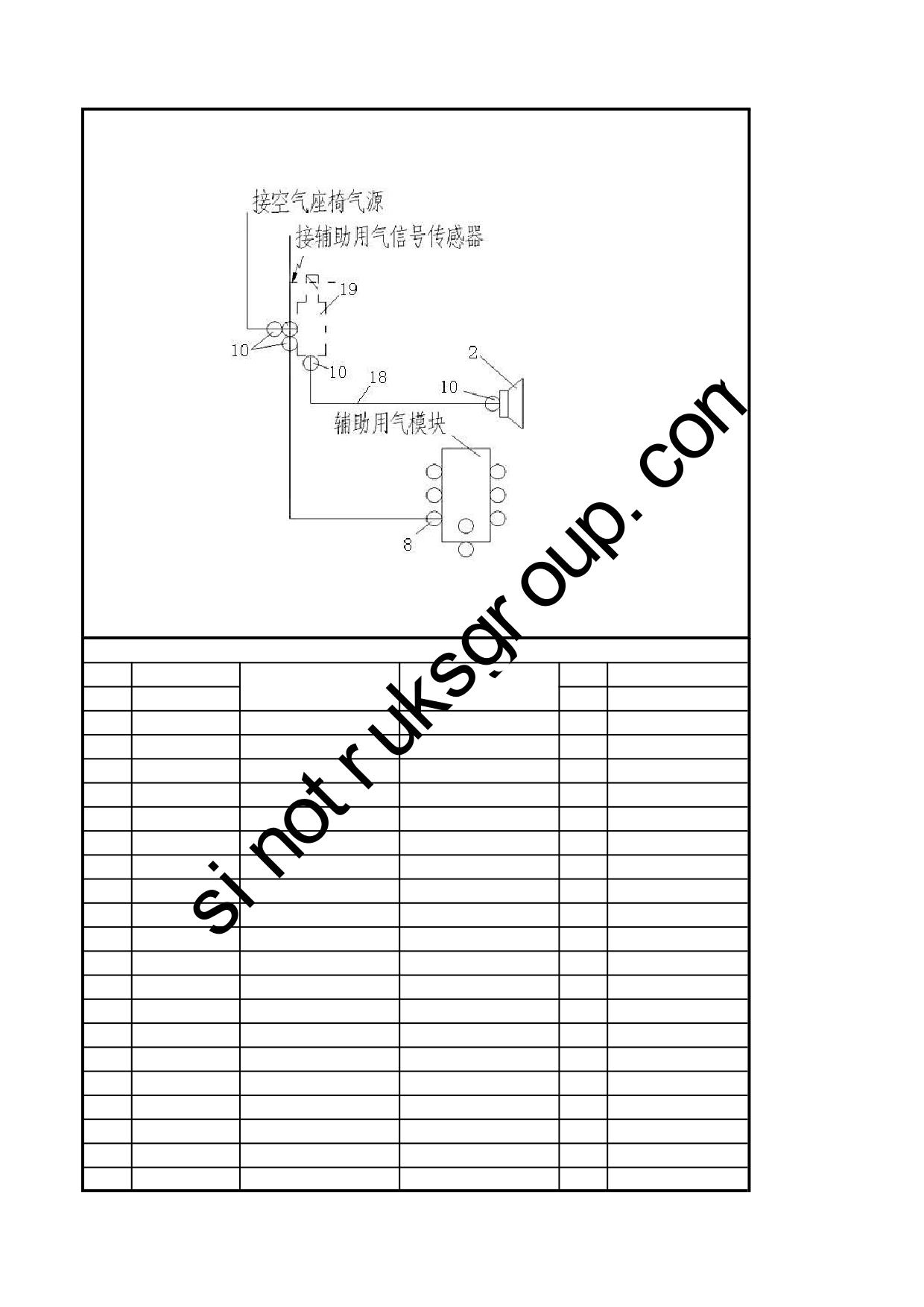

8.06 双音气喇叭操纵装置(金属保险杠)/Horn Control Device
8.06 双音气喇叭操纵装置(金属保险杠)/Horn Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9000270002
双音气喇叭无支架
Automotive-Air horn
1
4
WG9725270022
双音气喇叭卡箍
Clamp
1
6
WG9725270023
L型支架
Bracket
1
8
WG9000361109
直通接头体NG8/NW4
Nozzle
1
10
WG9000361107
直通接头体NG6/NW4
Nozzle
3
12
ZQ32010
六角法兰面螺母M10
Nut
2
14
ZQ1840625
六角法兰面螺栓M6
Screw
2
16
ZQ32006
六角法兰面螺母M6
Nut
2
18
190003179782
聚酰胺管（Φ6*1）
Plastic tube
8m
19
WG9718710003
气喇叭电磁阀
Solenoidvalve
1
20
WG9000361001
弹性元件NG6
Gasket
2
21
WG9000361002
卡簧NG6
Clip
2
22
WG9000361003
螺母座NG6
Nut
2
23
WG9725270019
双音气喇叭支架
Air horn bracket
1
24
ZQ1841035
六角法兰面螺栓M10
Bolt
2
25
Q150B0816
六角头螺栓
Screw
1
26
Q41208
外锯齿锁紧垫圈
Washer
1

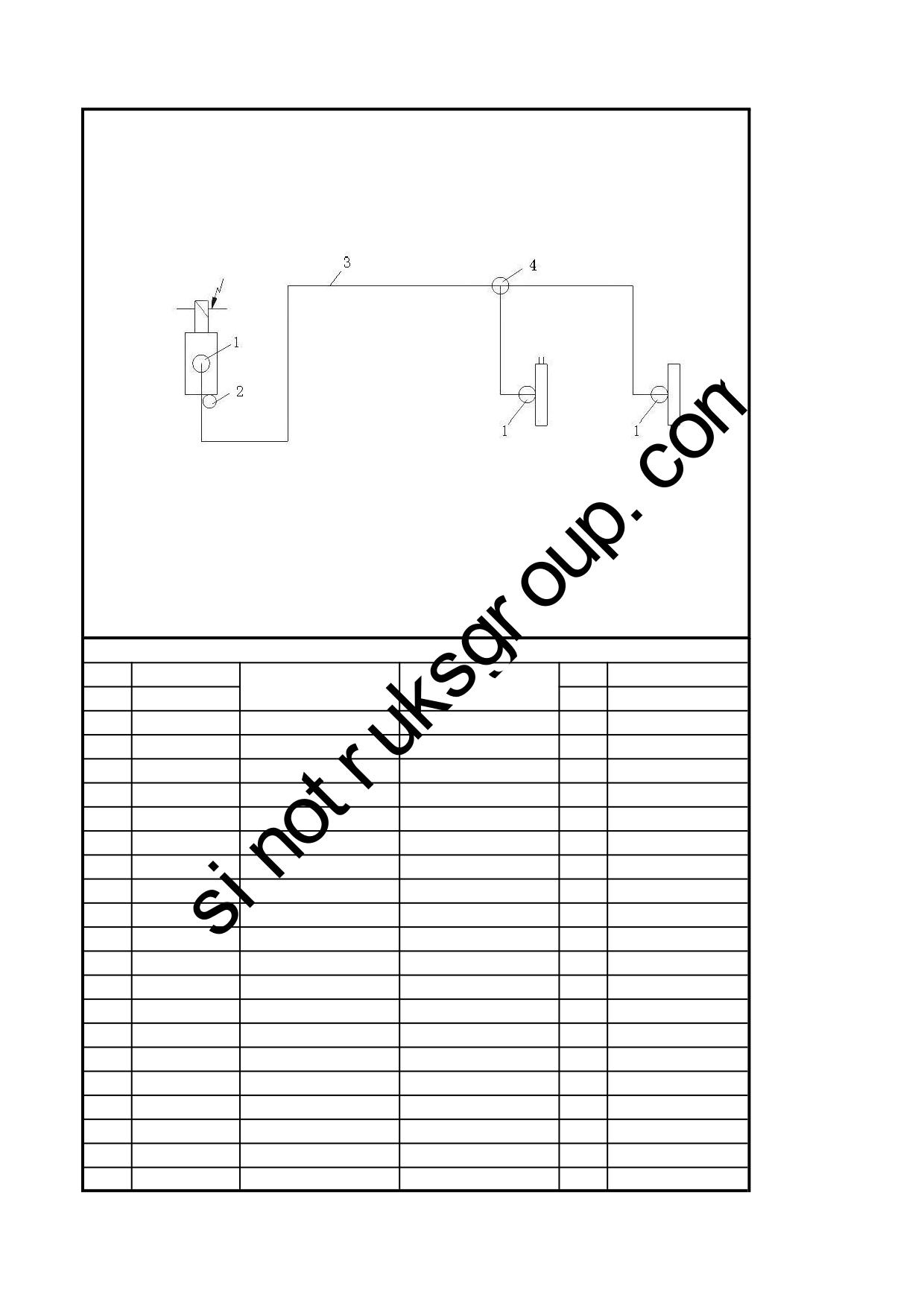

8.07 双桥轮间差速锁气操纵装置(非牵引)/Interwheel Diff. Control System
8.07 双桥轮间差速锁气操纵装置(非牵引)/Interwheel Diff. Control System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361107
直通接头体NG6/NW4
Nozzle
3
2
WG9000361010
堵塞M10X1
Plug
1
3
190003179782
聚酰胺管（Φ6*1）
Plastic tube
10m
4
WG9000361316
T型三通接头体3-NW4
Nozzle
1
5
WG9000361001
弹性元件NG6
Gasket
3
6
WG9000361002
卡簧NG6
Clip
3
7
WG9000361003
螺母座NG6
Nut
3

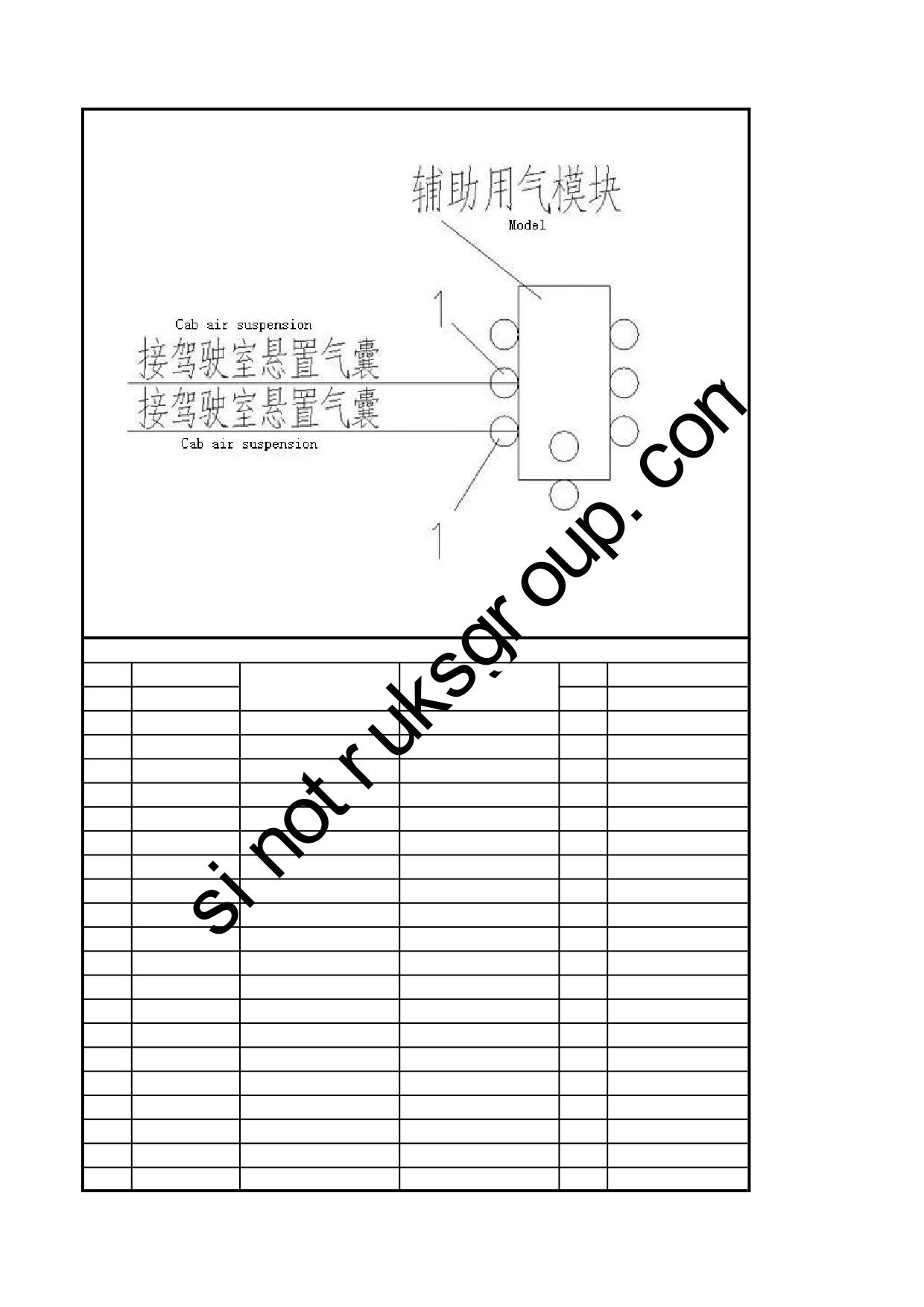

8.08 驾驶室气囊悬置供气装置（两气囊）/Air Supply Device
8.08 驾驶室气囊悬置供气装置（两气囊）/Air Supply Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361109
直通接头体NG8/NW4
Connector NG8/NW4
2
2
190003179782
聚酰胺管（Φ6*1）
Plastic pipe （Φ6*1）
6m
3
WG9003171393
塑料紧固带B8*200
Fastener B8*200
6

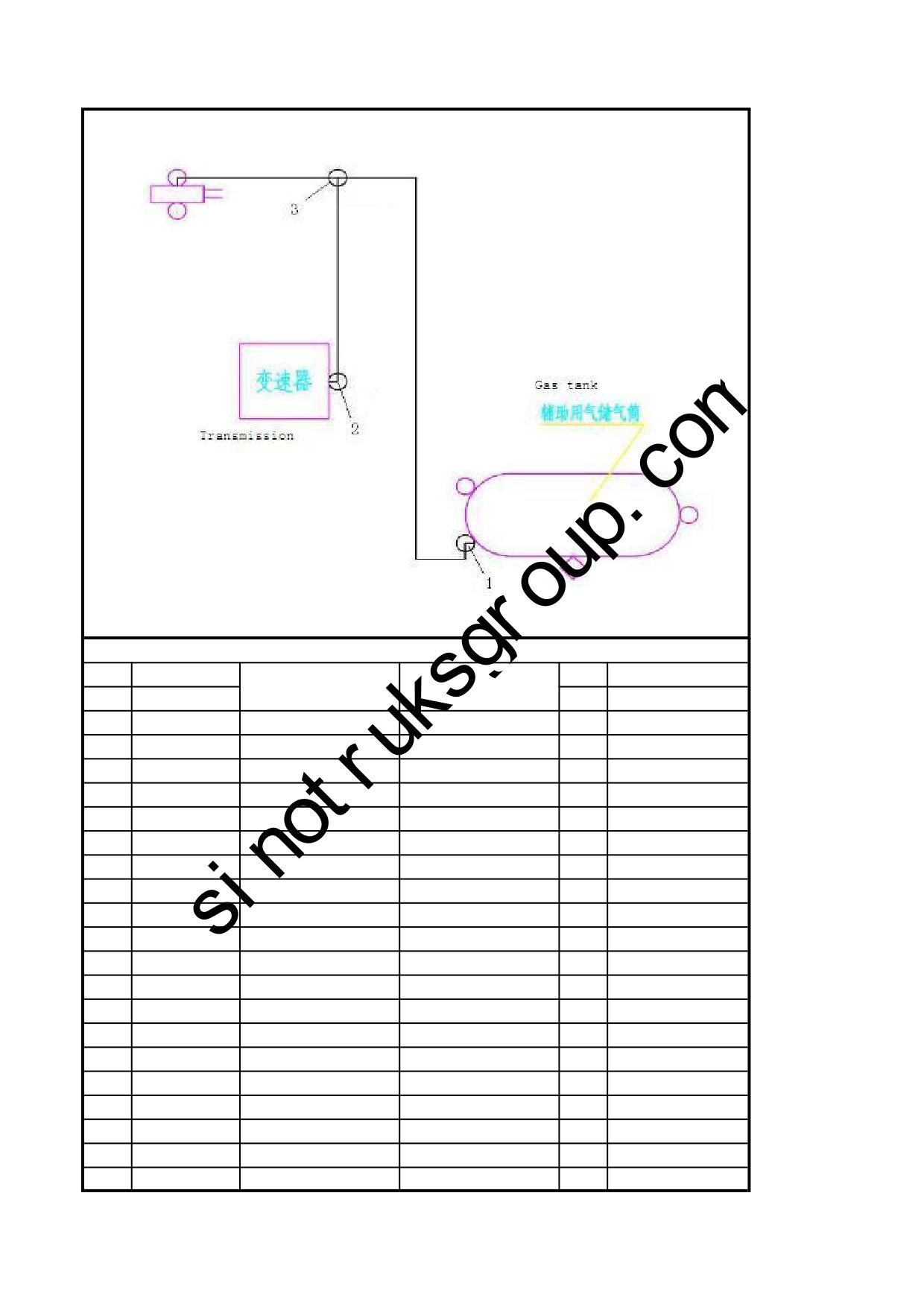

8.09 变速器气操纵装置/Gearbox Air System
8.09 变速器气操纵装置/Gearbox Air System
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
190003179781
聚酰胺管（Φ8*1）
Plastic pipe （Φ8*1）
4m
2
WG9000361201
直角接头体NG8/NW6
Angle connector NG8/NW6
1
3
WG9000361317
T型三通接头体3-NW6
"T"connector 3-NW6
1
4
WG9000361004
弹性元件NG8
Elastic body NG8
1
5
WG9000361005
卡簧NG8
Clip NG8
1
6
WG9000361006
螺母座NG8
Nut seat NG8
1
8.10 差速锁工作缸/Cylinder Air
8.10 差速锁工作缸/Cylinder Air
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
3
190003964418
叉形活节
Fork
1
4
Q350B08T15
六角薄螺母
Nut
1
5
WG780 350055
ES平头销
Pin
1
7
WG9000360514
弹簧储能缸
Spring cylinder
1
8.11 ABS电磁阀(WABCO)/ABS Solenoid Valve
8.11 ABS电磁阀(WABCO)/ABS Solenoid Valve
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360515
ABS电磁阀WABCO
ABS solenoid valve
4

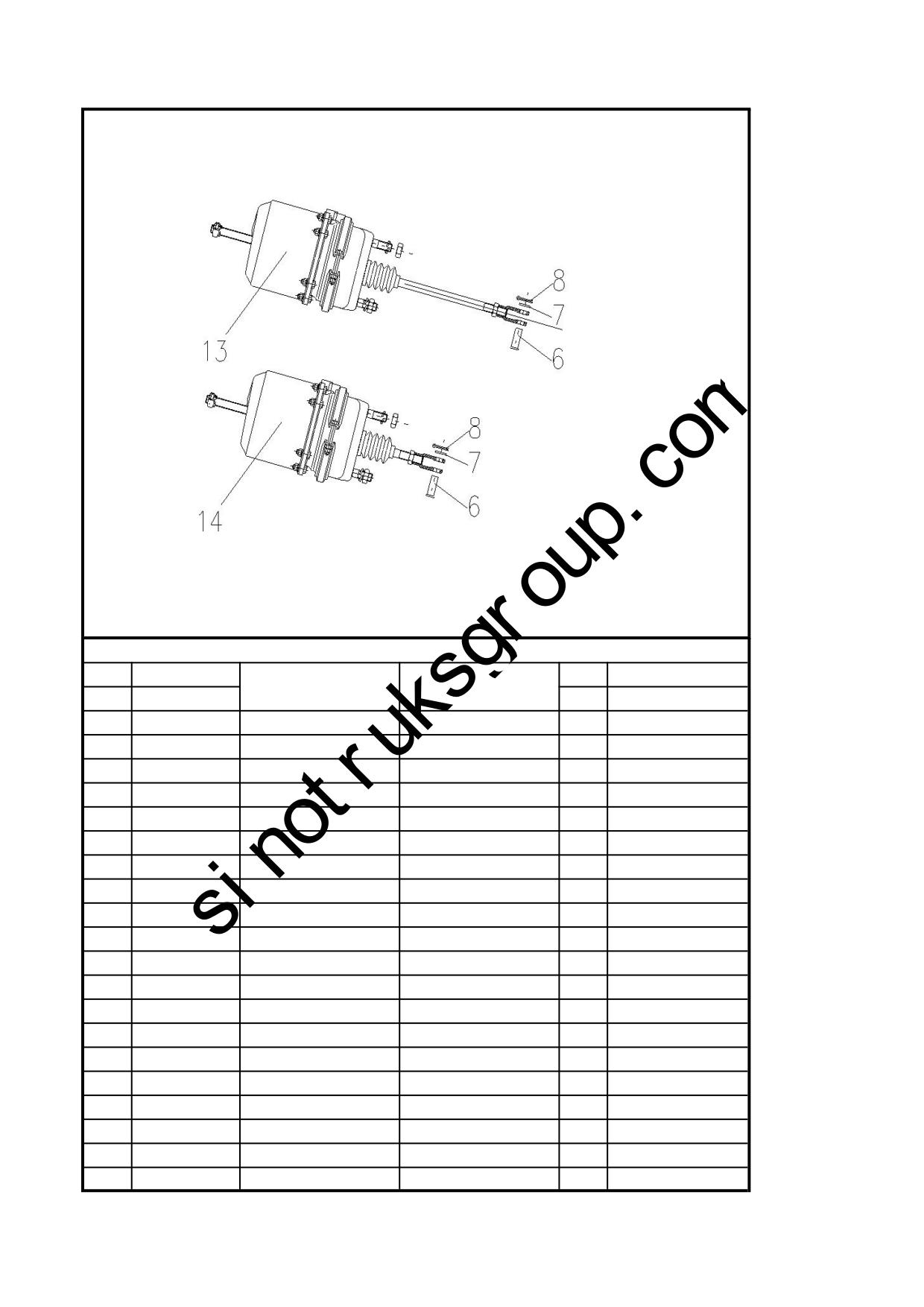

8.12 制动气室（中后桥）/Brake Actuator
8.12 制动气室（中后桥）/Brake Actuator
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
1-99-992-553
T/单轴制动力矩
T/Braking torque axis
1
6
190003903661
销轴
Pin shaft
4
7
Q40114
平垫圈
Washer
4
8
Q5004022
开口销
Pin
4
13
WG9000360600
膜片式弹簧制动气室L=27
Spring brake actuator
2
14
WG9000360601
膜片式弹簧制动气室L=85
Spring brake actuator
2

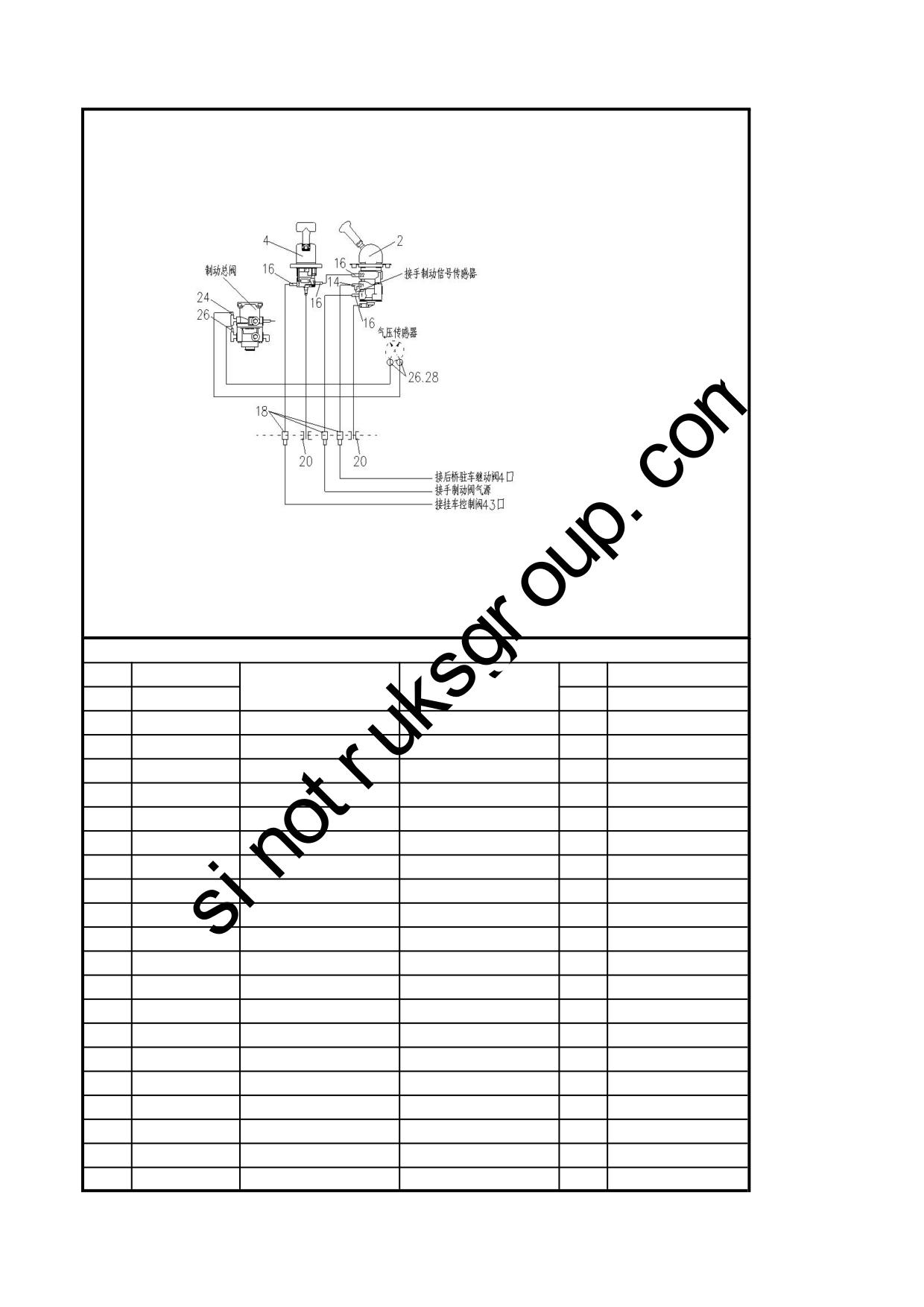

8.13 驾驶室制动装置/Brake Device In Cab
8.13 驾驶室制动装置/Brake Device In Cab
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9000360522
手制动阀
Parking brake valve
1
4
WG9000360504
挂车手制动阀
Trailer brake valve
1
6
Q150B0616
六角头螺栓
Screw
4
7
Q40306
弹簧垫圈
Spring washer
4
8
WG9000361004
弹性元件NG8
Connector NG8
5
10
WG9000361005
卡簧NG8
Clip NG8
5
12
WG9000361006
螺母座NG8
Nut seat NG8
5
14
WG9000361307
L型三通接头体NG8
"L" connector NG8
1
16
WG9000361106
直通接头体NG8/NW6
Connector NG8/NW6
4
18
WG9000361403
组合踏板支架过板接头
Connector
3
20
WG9719360018
橡胶护套
Sleeve
2
22
WG9719360019
堵塞
Plug
4
24
WG9000361207
直角接头体NG6/NW4
Connector NG6/NW4
1
26
WG9000361107
直通接头体NG6/NW4
Connector NG6/NW4
3
28
WG9000361108
直通隔壁接头体NG6
Connector NG6
2
30
WG9000361013
六角薄螺母M16X1.5
Nut M16X1.5
2
32
WG9000361032
O型圈13X2
O-ring 13X2
2
36
190003179782
聚酰胺管（Φ6*1）
Plastic pipe （Φ6*1）
2m
37
190003179781
聚酰胺管（Φ8*1）
Plastic pipe （Φ8*1）
6m
38
190003171390
塑料紧固带B5*180
Fastener
5

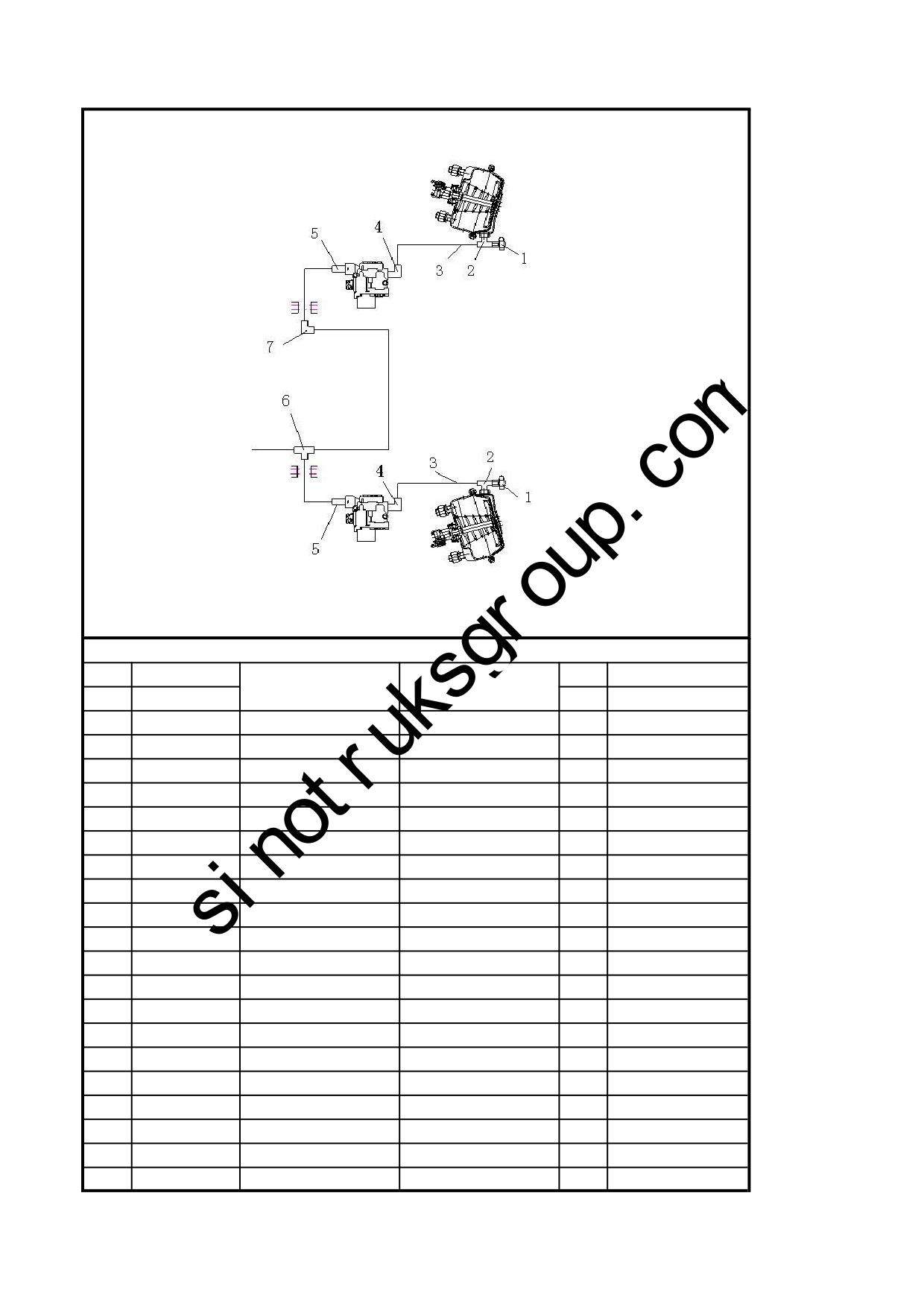

8.14 HOWO单前轴制动装置ABS/Front Axle Brake Device
8.14 HOWO单前轴制动装置ABS/Front Axle Brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000361401
压力测试接头总成
Test joint assembly
2
2
WG9003559901
卡套式三通接头体M18/M2
Connector
2
3
WG17017360450
制动软管总成
Hose ass.
2
4
190003559955
直角接头体
Connector
2
5
WG9000361101
直通接头体NG12/NW9
Connector
2
6
WG9000361310
T型三通接头体3-NW9
Connector
1
7
WG9000361206
直角接头体2-NW9
Connector
1
8
WG9000361015
六角薄螺母M22X1.5
Nut
4
9
WG9000361016
支撑垫圈M22X1.5
Ring M22X1.5
4
10
WG9000361017
O型圈20.3X2.4
O-ring 20.3X2.4
4
11
WG9000361007
弹性元件NG12
SPRING ELEMENT NG12
2
12
WG9000361008
卡簧NG12
RETAINING CLIP NG12
2
13
WG9000361009
螺母座NG12
MALE NUT NG12
2
14
190003179785
聚酰胺管（Φ12*1.5）
Pipe
1
15
Q40108
平垫圈
Washer
4
16
Q40308
弹簧垫圈
Washer
4
17
Q340B08
1型六角螺母
Nut
4
18
190003179045
穿线护套
protective jacket
125mm
19
190003179045
穿线护套
protective jacket
125mm
20
Q150B0885
六角头螺栓
Screw
4

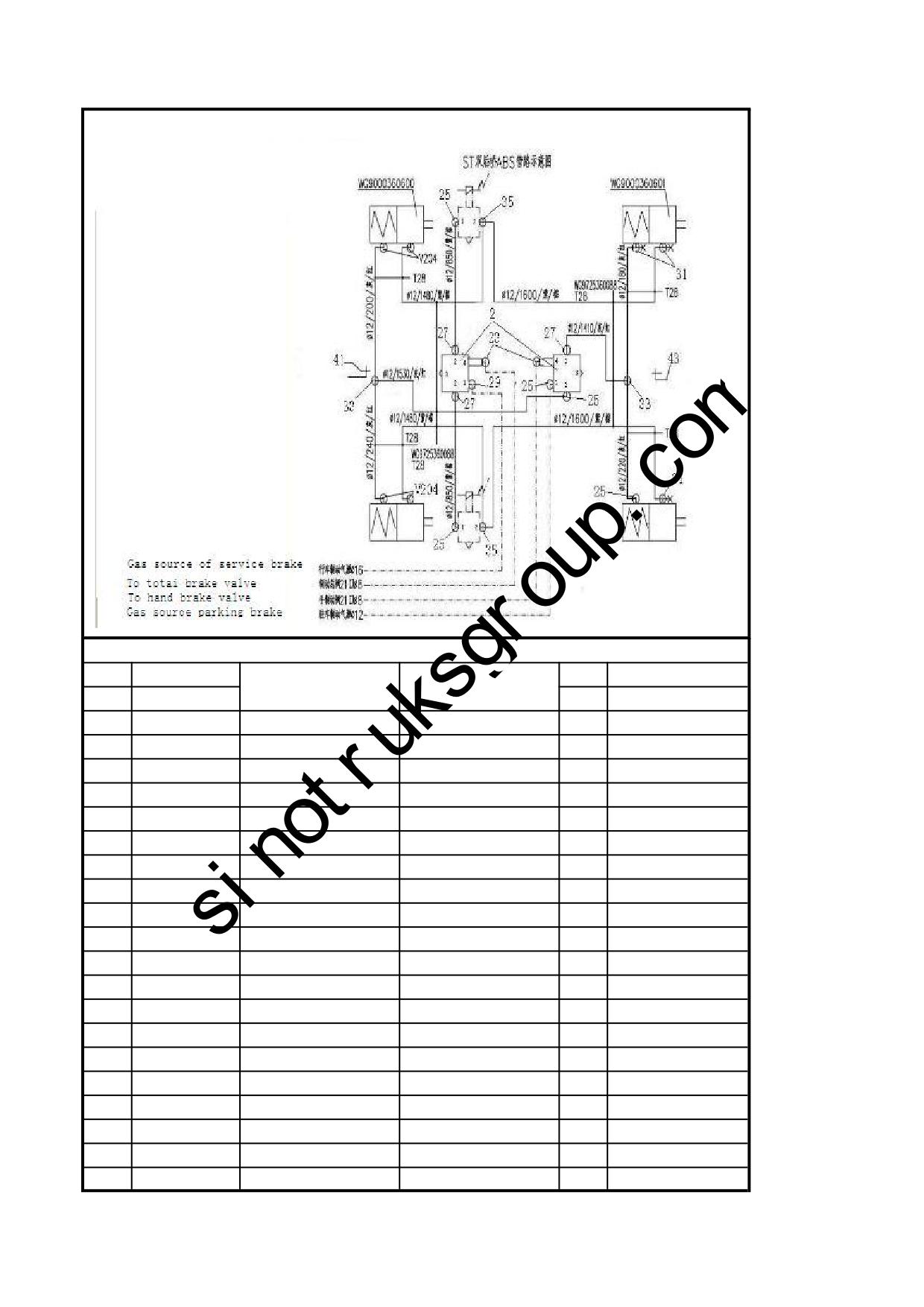

8.15 斯太尔双桥制动装置ABS（铸造横梁）/Brake Device
8.15 斯太尔双桥制动装置ABS（铸造横梁）/Brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9000360524
继动阀
Relay valve
2
5
Q150B1040
六角头螺栓
Screw
4
6
Q40110
平垫圈
Washer
4
7
Q40310
弹簧垫圈
Spring washer
4
8
Q340B10
六角螺母
Nut
4
9
Q40308
弹簧垫圈
Spring washer
4
10
Q340B08
1型六角螺母
Nut
4
11
WG9000361004
弹性元件NG8
Connector NG8
2
13
WG9000361005
卡簧NG8
Snap spring NG8
2
15
WG9000361006
螺母座NG8
Nut seat NG8
2
17
WG9000361007
弹性元件NG12
Connector NG8
18
21
WG9000361009
螺母座NG12
Nut seat NG8
18
23
WG9000361201
直角接头体NG8/NW6
Angle connector
2
25
WG9000361204
直角接头体NG12/NW9
Angle connector
9
27
WG9000361101
直通接头体NG12/NW9
Connector
3
29
WG9000361203
直角接头体NG12/NW12
Connector
1
31
WG9000361406
T型接头体NW9/NG12/TEST
"T" Connector
3
33
WG9000361310
T型三通接头体3-NW9
"T" Connector
2
35
WG9000361305
L型三通接头体NG12/2-NW
"L" Connector
2
37
190003179785
聚酰胺管（Φ12*1.5）
Plastic pipe
16m
8.15 斯太尔双桥制动装置ABS（铸造横梁）/Brake Device
8.15 斯太尔双桥制动装置ABS（铸造横梁）/Brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
38
WG9725360088
塑料紧固带总成
Fastener
8
41
WG9725363014
固定支架
Bracket
1
43
WG9725360034
管束固定支架（ST后桥）
Bracket
1
45
WG9100360134
隔环
Spacer
5
46
199100360134
隔环
Spacer
1
48
Q150B1045
六角头螺栓
Screw
4
49
Q40110
平垫圈
Washer
4
50
Q40310
弹簧垫圈
Spring washer
4
51
Q340B10
六角螺母
Nut
4
52
Q150B0875
六角头螺栓
Screw
4
53
Q40108
平垫圈
Washer
4
54
Q40308
弹簧垫圈
Spring washer
4
55
Q340B08
1型六角螺母
Nut
4
56
AZ9925360864
管束固定支架
Bracket
1
57
Q150B1025
六角头螺栓
Screw
2
59
Q40310
弹簧垫圈
Spring washer
2
60
Q340B10
六角螺母
Nut
2
61
WG9725360044
继动阀支架
Bracket
2
63
WG9003171390
塑料紧固带B5*180
Fastener
20
65
WG9725360027
支架（ABS电磁阀）
Bracket
2
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
6
AZ9719360052
芯轴
Shaft
1
7
AZ9719360053
支架
Bracket
1
9
AZ9719360056
轴
Shaft
1
10
AZ9719360057
制动踏板臂
Braking pedal arm
1
11
AZ9123360113
踏板（2814822520941）
Plate
1
12
AZ9719360059
限位支架
Bracket
1
13
AZ9719360066
支架
Bracket
1
72
Q150B1020
六角头螺栓
Bolt
7
73
Q340B10
六角螺母
Nut
7
74
Q40310
弹簧垫圈
Spring washer
7
75
WG9000361007
弹性元件NG12
Gasket
4
77
WG9000361008
卡簧NG12
Clip
4
79
WG9000361009
螺母座NG12
Nut
4
84
AZ9725361021
HOWO组合踏板操纵总成(新
Pedal ass.
1
86
AZ9725360020
组合支架
Bracket assembly
1
87
AZ9719360099
密封胶带(长1000）
Tape
1
88
AZ9719360051
芯轴总成
Shaft assembly
1
89
AZ9719360055
制动踏板总成
Braking pedal assembly
1
90
AZ9719360060
自润滑衬套
Bushing
2
91
AZ9123230226
踏板橡胶罩
Rubber cover
1
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
92
AZ9719360063
挺杆
Rod
1
93
Q173B0845
六角头螺杆带孔螺栓
Bolt
1
94
Q5002016
开口销
Pin
1
95
Q341B08
I型六角螺母-细牙
Nut
1
96
AZ9719360062
销轴
Pin
1
97
Q150B0845
六角头螺栓
Bolt
1
98
AZ9123360067
堵头（2819602003691）
Plug
1
99
Q340B08
1型六角螺母
Nut
1
100
Q1840616
六角法兰面螺栓
Bolt
1
101
WG9000360520
制动总阀
Service brake valve
1
102
Q33208
2型全金属六角锁紧螺母
Nut
4
103
Q40308
弹簧垫圈
Spring washer
4
104
AZ9725230010
离合器操纵部分(共轨)
Clutch control section (com
1
106
AZ9719230225
离合器踏板总成
Clutch pedal assembly
1
107
AZ9123360113
踏板（2814822520941）
Clutch foot pedal
1
108
AZ9719230005
离合器踏板轴轴套
Sleeve
1
109
AZ9719230022
限位角板
Bracket
1
110
AZ9719230044
离合器踏板臂
Clutch pedal arm
1
111
AZ9719230053
支架
Bracket
1
112
AZ9719230224
支架
Bracket
1
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
113
AZ9719360060
自润滑衬套
Bushing
2
114
AZ9123230226
踏板橡胶罩
Rubber cover
1
115
AZ9123360067
堵头（2819602003691）
Plug
2
116
Q150B0830
六角头螺栓
Bolt
1
117
Q150B0845
六角头螺栓
Bolt
1
118
Q40308
弹簧垫圈
Spring washer
2
119
Q340B08
1型六角螺母
Nut
2
120
AZ9719230228
销轴总成
Pin shaft ass.
1
121
AZ9719230226
销轴
Pin
1
122
AZ9719230227
支架
Bracket
1
123
Q150B0616
六角头螺栓
Bolt
1
124
Q40106
平垫圈
Washer
1
125
Q40306
弹簧垫圈
Spring washer
1
126
Q340B06
I型六角螺母
Nut
1
127
AZ9719230222
离合器总泵推杆
Rod ass.
1
128
AZ9123230053
无内圈滚针轴承
Needle bearing
1
129
AZ9719230229
垫圈
Washer
2
130
WG9719230023
离合器总泵及储油罐总成
Clutch master cylinder and t
1
133
AZ9719230231
弹簧座
Base
1
134
Q150B0820
六角头螺栓
Bolt
2
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
8.16 HOWO组合踏板操纵装置(新开关/共轨)/Combination Pedal Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
135
Q40108
平垫圈
Washer
2
136
Q40308
弹簧垫圈
Spring washer
2
137
AZ9719230232
回位弹簧
Spring
1
138
AZ9719230058
信号开关支架
Bracket
1
139
Q150B0620
六角头螺栓
Bolt
1
140
Q40306
弹簧垫圈
Spring washer
1
141
Q40106
平垫圈
Washer
1
142
WG9718710005
离合器开关
Clutch switch
1
143
AZ9719230021
密封堵(内饰件厂)
Plug
1
144
WG9725716002
双触点制动灯开关
Switch
1
8.17 前轴半挂牵引车制动装置/Front Axle Brake Device
8.17 前轴半挂牵引车制动装置/Front Axle Brake Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360100
24"膜片式制动气室(左）
Spring brake actuator -left
1
2
Q5004025
开口销
Split pin
2
3
Q40114
平垫圈
Washer
2
4
Q5101440
销轴
Shaft
2
5
WG9000360101
24"膜片式制动气室(右）
Spring brake actuator -right
1

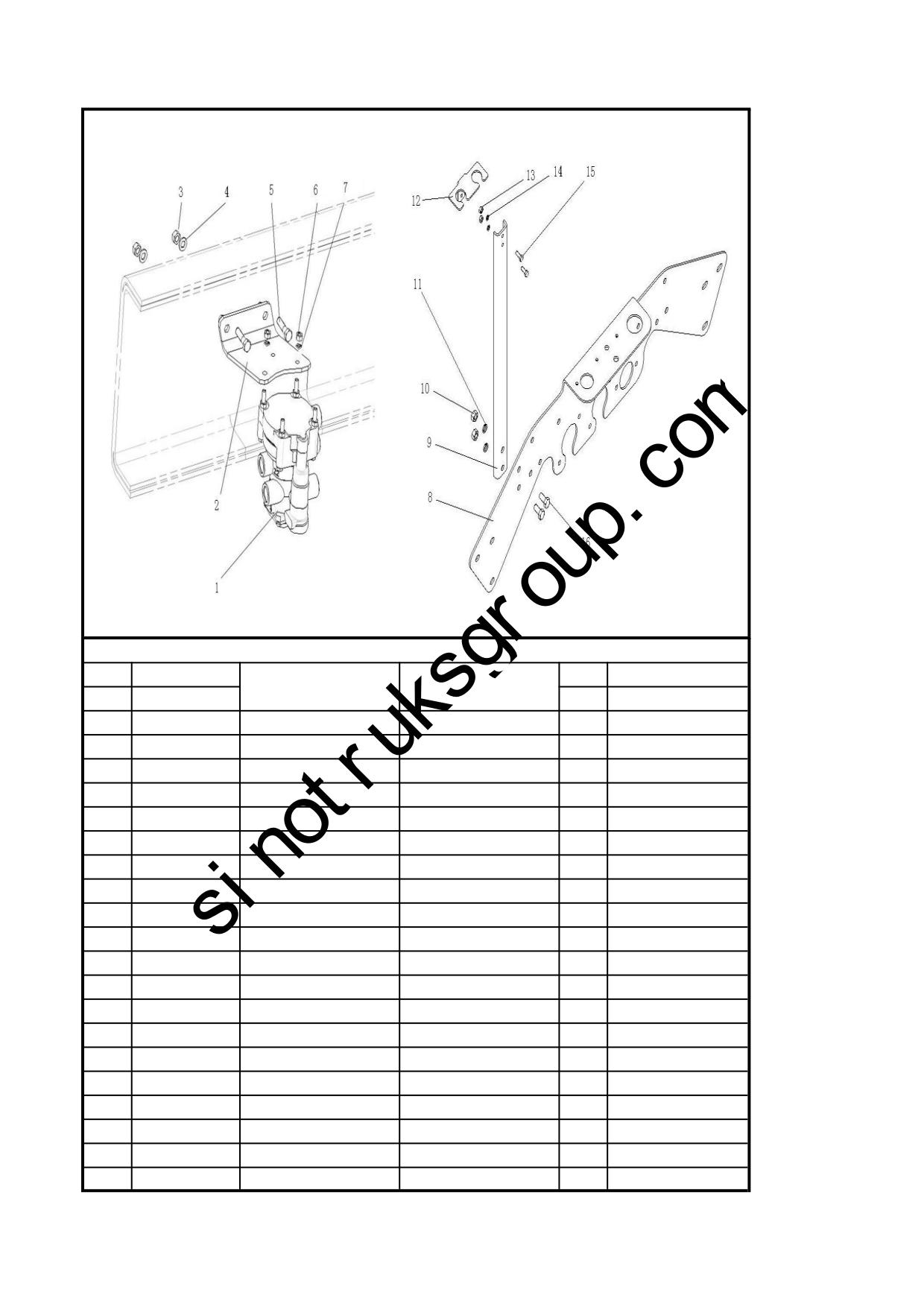

8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9000360525
挂车控制阀
Trailer control valve
1
2
WG9925360847
挂车控制阀支架
Bracket
1
3
Q340B12
Ⅰ型六角头螺母
Nut
2
4
Q40312
弹簧垫圈
Spring washer
2
5
Q150B1245
六角头螺栓
Screw
2
6
Q340B08
1型六角螺母
Nut
2
7
Q40308
弹簧垫圈
Spring washer
2
8
AZ9719360031
组合固定板支架
Bracket
1
9
WG9719360028
U形杆支架
Bracket
1
10
Q340B10
六角螺母
Nut
2
11
Q40310
弹簧垫圈
Spring washer
2
12
WG9719360029
支架－用于挂车接头
Bracket
1
13
Q340B06
I型六角螺母
Nut
2
14
Q40306
弹簧垫圈
Spring washer
2
15
Q150B0618
六角头螺拴
Screw
2
16
Q150B1025
六角头螺栓
Screw
2
17
Q40112
平垫圈
Washer
2
18
Q40108
平垫圈
Washer
2
19
AZ9725512515
垫圈
Washer
6
20
Q150B1030
六角头螺栓
Screw
6
8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
21
Q40110
平垫圈
Washer
6
22
Q40310
弹簧垫圈
Spring washer
6
23
Q40110
平垫圈
Washer
2
24
Q40106
平垫圈
Washer
2
25
WG9000360170
挂车接头(供能红)
Connector
1
26
WG9000360177
挂车接头(控制黄)
Connector
1
27
WG9000360140
螺旋管
Helical tube
2
28
WG9000361004
弹性元件NG8
Connector NG8
1
29
WG9000361005
卡簧NG8
Snap ring NG8
1
30
WG9000361006
螺母座NG8
Nut seat NG8
1
31
WG9000361007
弹性元件NG12
Connector NG12
5
32
WG9000361008
卡簧NG12
Snap ring NG12
5
33
WG9000361009
螺母座NG12
Nut seat NG12
5
34
WG9000361101
直通接头体NG12/NW9
Connector NG12/NW9
1
35
WG9000361204
直角接头体NG12/NW9
Connector NG12/NW9
4
36
WG9000361304
L型三通接头体NG12/2-NW
"L" Connector NG12/2-NW
1
37
WG9000361106
直通接头体NG8/NW6
Connector NG8/NW6
2
38
WG9000361104
直通接头体NG12/NW6
Connector NG12/NW6
1
39
WG9000361105
卡套式直通过板接头体L12/NG12
Connector L12/NG12
2
40
WG9000361014
六角薄螺母M18X1.5
Nut M18X1.5
2
8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
8.18 牵引车挂车制动控制装置(TGA车架)/Trailer Brake Control Device
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
41
190003559490
卡套式端直通接头体M16/M18
Connector M16/M18
2
42
WG9000360292
密封圈
Washer
2
43
1406 070015
密封圈
Washer
2
44
199012360441
角形支架
Bracket
1
45
Q150B1030
六角头螺栓
Screw
1
46
Q40310
弹簧垫圈
Spring washer
1
47
Q40110
平垫圈
Washer
1
48
Q340B10
六角螺母
Nut
1
49
190003179781
聚酰胺管（Φ8*1）
Plastic pipe （Φ8*1）
4m
50
190003179785
聚酰胺管（Φ12*1.5）
Plastic pipe （Φ12*1.5）
4m

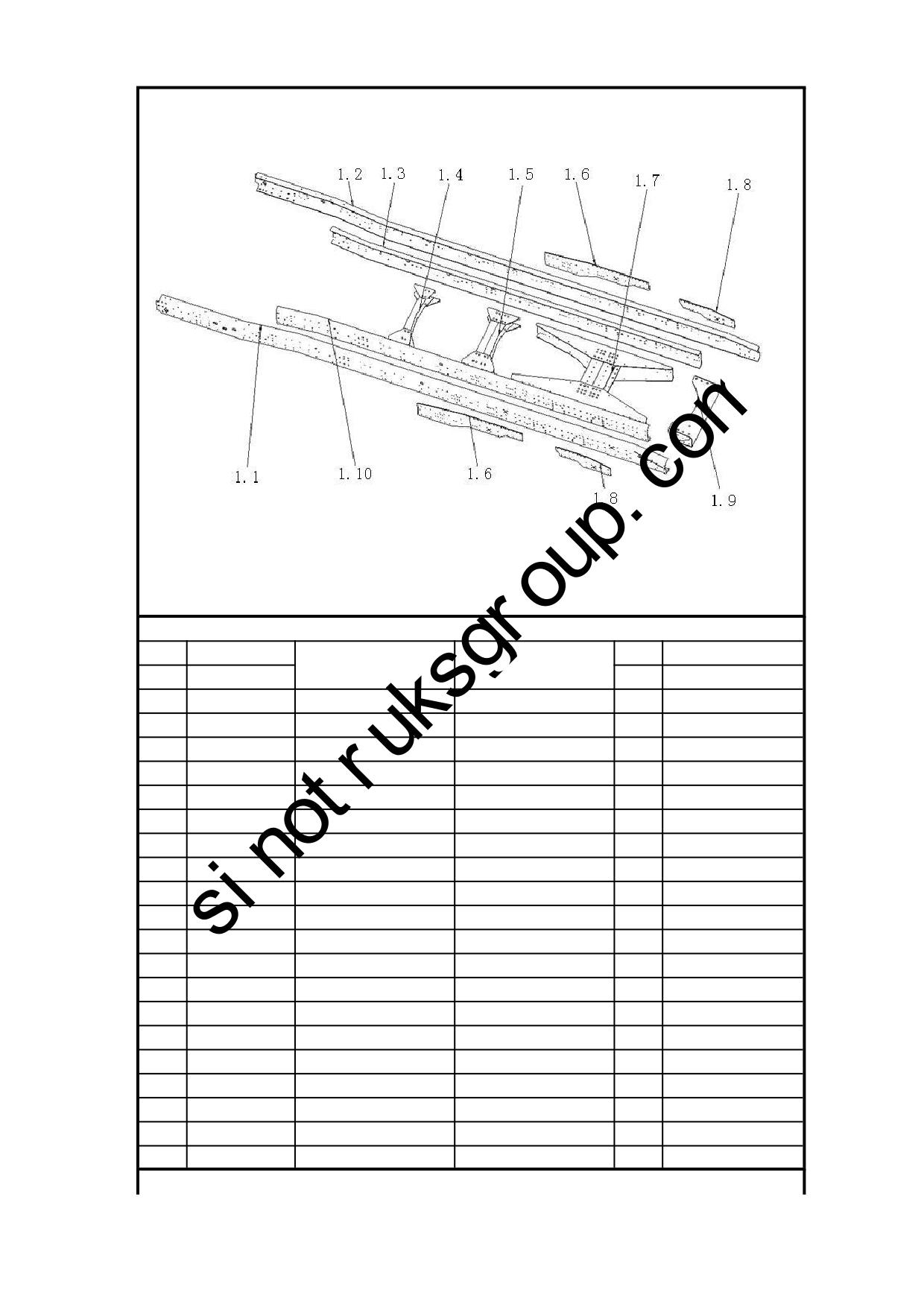

9.01 车架总成（HW7 D12 S32 8+4）Chassis Frame Ass.
9.01 车架总成（HW7 D12 S32 8+4）Chassis Frame Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
AZ9727513240
车架总成
Chassis frame ass.
1
1.1
AZ9727513241
车架左纵梁
Left longeron
1
1.10
AZ9727513243
车架左加强梁
Left auxiliary beam
1
1.11
Q4501232
半圆头铆钉
Rivet
10
1.12
Q4501242
半圆头铆钉
Rivet
10
1.13
Q150B1640TF2
六角头螺栓
Screw
1
1.14
Q33216T13F2
2型全金属六角螺母
Nut
1
1.15
WG9731517019
垫块
Block
3
1.16
Q150B1475TF2
六角头螺栓
Screw
3
1.17
Q33214T13F2
2型全金属六角螺母
Nut
3
1.18
Q4501248
半圆头铆钉
Rivet
20
1.19
Q150B1240TF2
六角头螺栓
Screw
4
1.2
AZ9727513242
车架右纵梁
Right longeron
1
1.20
Q33212T13F2
2型全金属六角锁紧螺母
Nut
4
1.21
Q4501242
半圆头铆钉
Rivet
4
1.22
Q4501250
半圆头铆钉
Rivet
14
1.23
Q4501250
半圆头铆钉
Rivet
8
1.24
Q4501242
半圆头铆钉
Rivet
4
1.25
Q4501242
半圆头铆钉
Rivet
8
1.26
Q4501234
半圆头铆钉
Rivet
4
9.01 车架总成（HW7 D12 S32 8+4）Chassis Frame Ass.
第 1 页

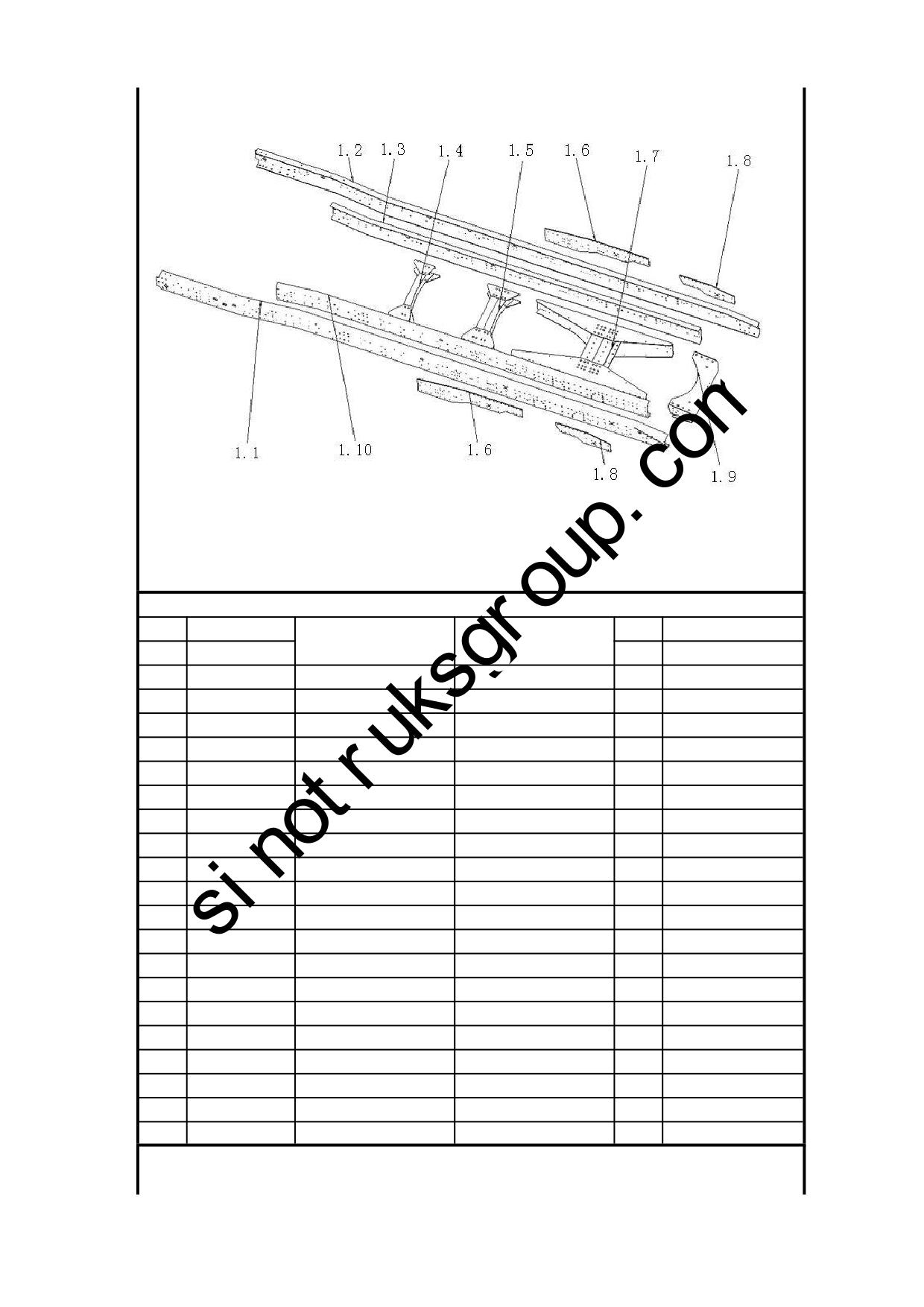

9.01 车架总成（HW7 D12 S32 8+4）Chassis Frame Ass.
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1.27
Q4501236
半圆头铆钉
Rivet
8
1.28
Q150B1435TF2
六角头螺栓
Screw
4
1.29
Q33214T13F2
2型全金属六角螺母
Nut
4
1.3
AZ9727513244
车架右加强梁
Right auxiliary beam
1
1.4
WG9727510095
横梁总成
Cross member
1
1.5
WG9727510010
横梁总成
Cross member
1
1.9
WG9725513245
后横梁总成
Cross member ass. -rear
1

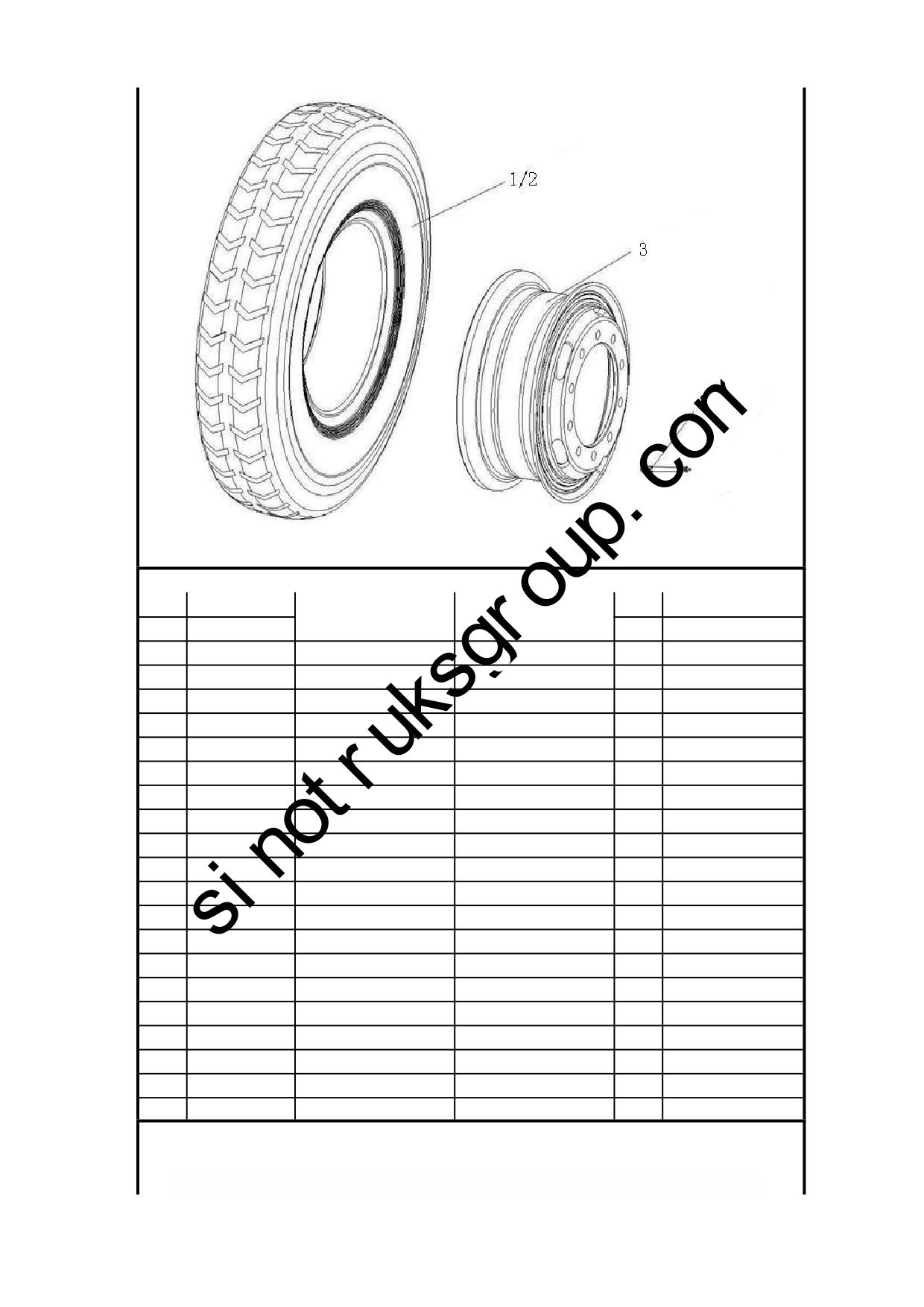

9.02 车轮与轮胎（315/80R22.5 6×4 区分转向轮与驱动轮）/Wheel And Tire
第 2 页
9.02 车轮与轮胎（315/80R22.5 6×4 区分转向轮与驱动轮）/Wheel And Tire
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9716610015
315/80R22.5 18PR无内胎
Tire
3
2
WG9716610025
315/80R22.5 18PR无内胎
Tire
8
3
WG9100610065
22.5×9.00车轮总成
Wheel ass.
11
4
WG9725610020
无内胎气门嘴
Lock hook
11
9.03 前轮罩及车轮螺栓防护帽/Front Wheel Cover
第 3 页
9.03 前轮罩及车轮螺栓防护帽/Front Wheel Cover
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9925610030
前轮罩总成（改性PP）
Wheel cover ass.
2
2
AZ9112610083
车轮螺栓防护帽
Cap
20

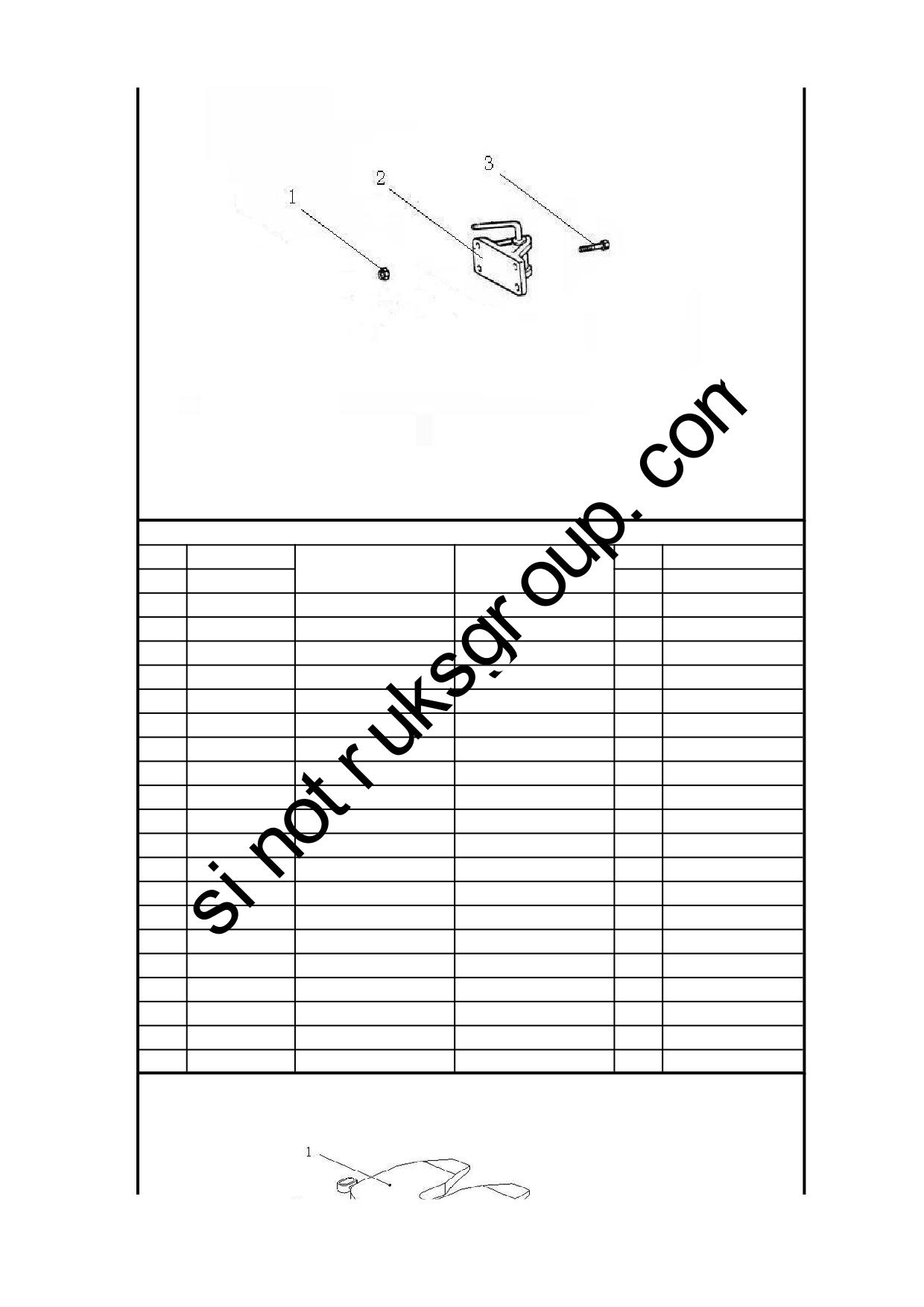

9.04 半挂牵引车牵引钩/Towing Hook
第 4 页
9.04 半挂牵引车牵引钩/Towing Hook
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
190003888459
自锁螺母
Nut
4
2
WG9000930047
"SK7"型牵引钩
Towing hook
1
3
Q151B1650
六角头螺栓
Screw
4

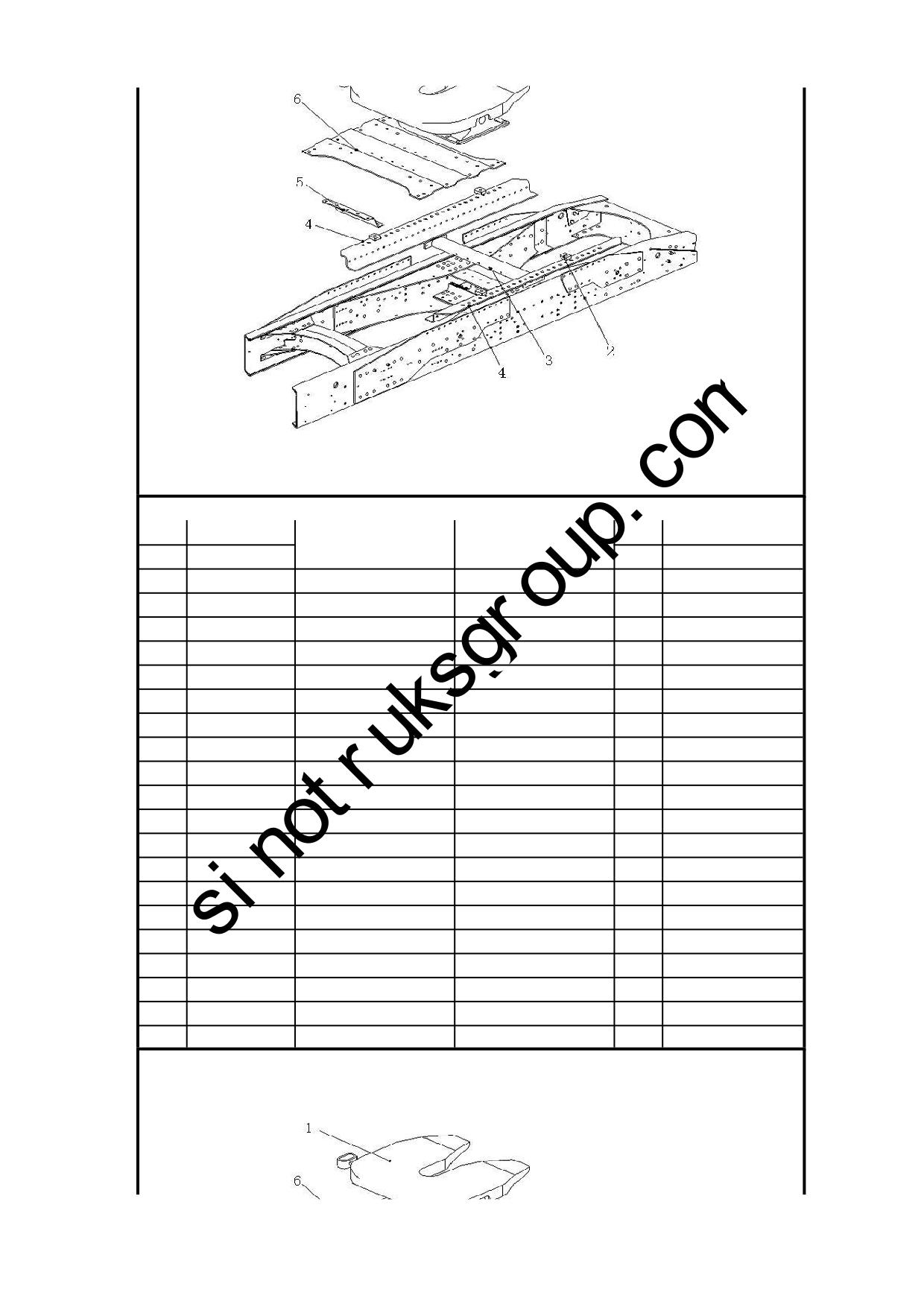

座牵引装置((A6090金刚鞍座/90#/国标/高度165mm/波纹板/HOWO-6*4-850车架)/Fi
第 5 页
座牵引装置((A6090金刚鞍座/90#/国标/高度165mm/波纹板/HOWO-6*4-850车架)/Fi
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9120939000
A6090金刚鞍座总成(90型
Fifth wheel assembly
1
1.1
Q150B1225TF2
六角头螺栓
Bolt
4
1.10
Q5005032
开口销
Split pin
2
1.11
Q5101065
销轴
Pin
1
1.12
Q40110
平垫圈
Washer
2
1.13
Q5003220
开口销
Pin
1
1.14
Q5280624
弹性园柱销
Pin
1
1.2
Q72712
橡胶堵塞
plug
2
1.3
Q33214T13F2
2型全金属六角螺母
Nut
1
1.4
AZ9009000000
内六角花形圆柱头螺钉
Screw
3
1.5
Q5102232
销轴
Pin
2
1.6
Q40122
平垫圈
Washer
2
1.7
Q150B0830TF2
六角头螺栓
Bolt
2
1.8
Q40408
弹簧垫圈
Spring washer
2
1.9
Q33208T13F2
2型全金属六角锁紧螺母
Nut
2
2
WG9120935095
鞍座止推板
Plate
4
3
AZ9725512025
横梁总成
Cross member assembly
2
4
AZ9725512031
支承弯板
Plate
2
5
AZ9725930187
联接板
Plate
1
6
WG9725930080
鞍座安装板
Plate
1

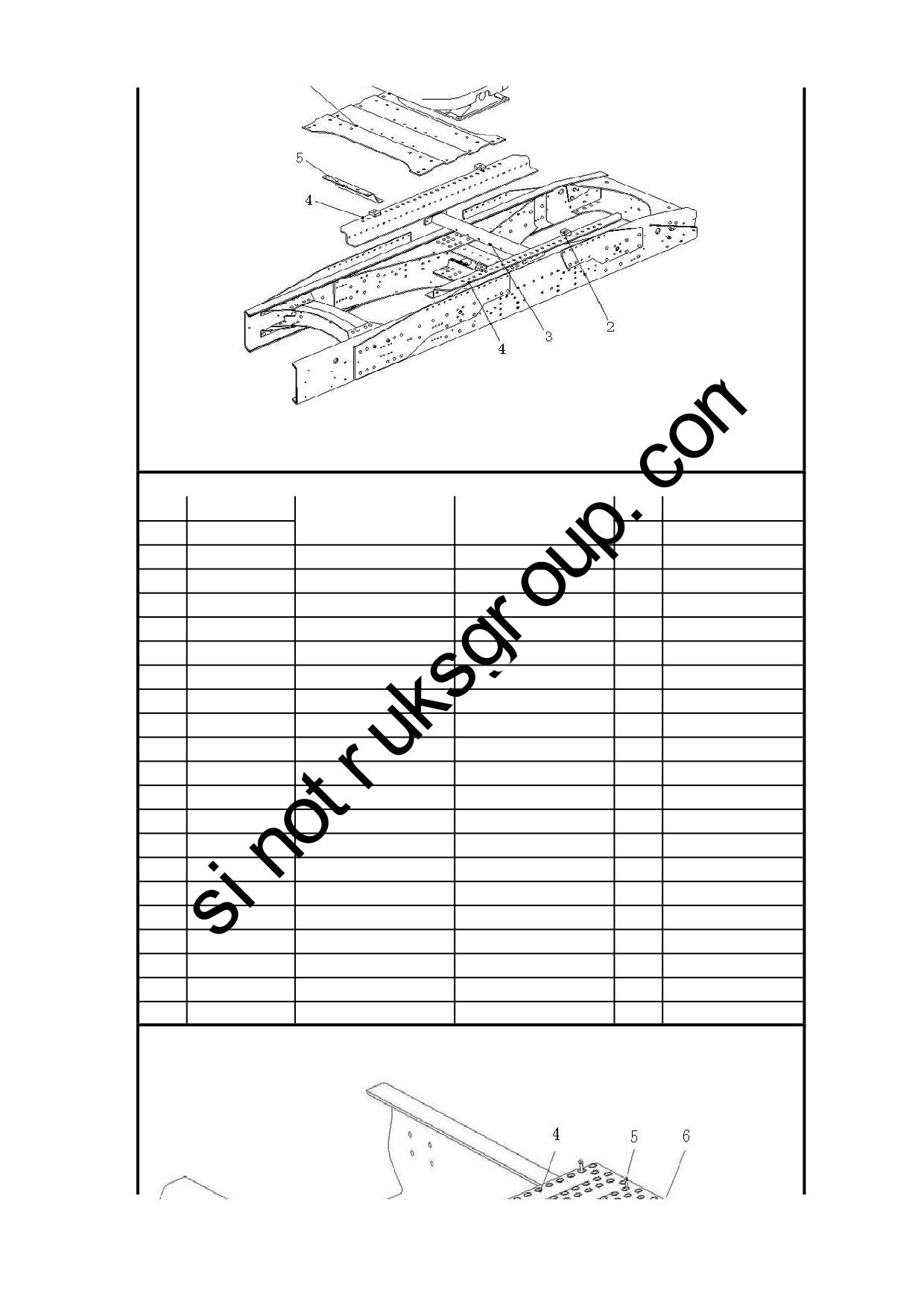

座牵引装置((A6090金刚鞍座/90#/国标/高度165mm/波纹板/HOWO-6*4-850车架)/Fi
第 6 页
座牵引装置((A6090金刚鞍座/90#/国标/高度165mm/波纹板/HOWO-6*4-850车架)/Fi
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
7
Q1801640TF2
六角法兰面承面带齿螺栓
Bolt
12
8
Q1801645TF2
六角法兰面承面带齿螺栓
Bolt
12
9
Q1801650TF2
六角法兰面承面带齿螺栓
Bolt
4
10
WG9003889000
鞍座连接用施必牢螺母（
Nut
28
11
1780 S930009
支架板垫块
Block
4
12
Q150B1240TF3
六角头螺栓
Bolt
30
13
Q33212T13F3
2型全金属六角锁紧螺母
Nut
30
14
Q150B1240TF3
六角头螺栓
Bolt
16
15
Q33212T13F3
2型全金属六角锁紧螺母
Nut
16
16
Q150B1230TF3
六角头螺栓
Bolt
5
17
Q40110
平垫圈
Washer
4
18
Q33212T13F3
2型全金属六角锁紧螺母
Nut
5
19
Q150B1030TF3
六角头螺栓
Bolt
3
20
Q150B1035TF3
六角头螺栓
Bolt
1
21
Q33210
2型全金属六角锁紧螺母
Nut
4

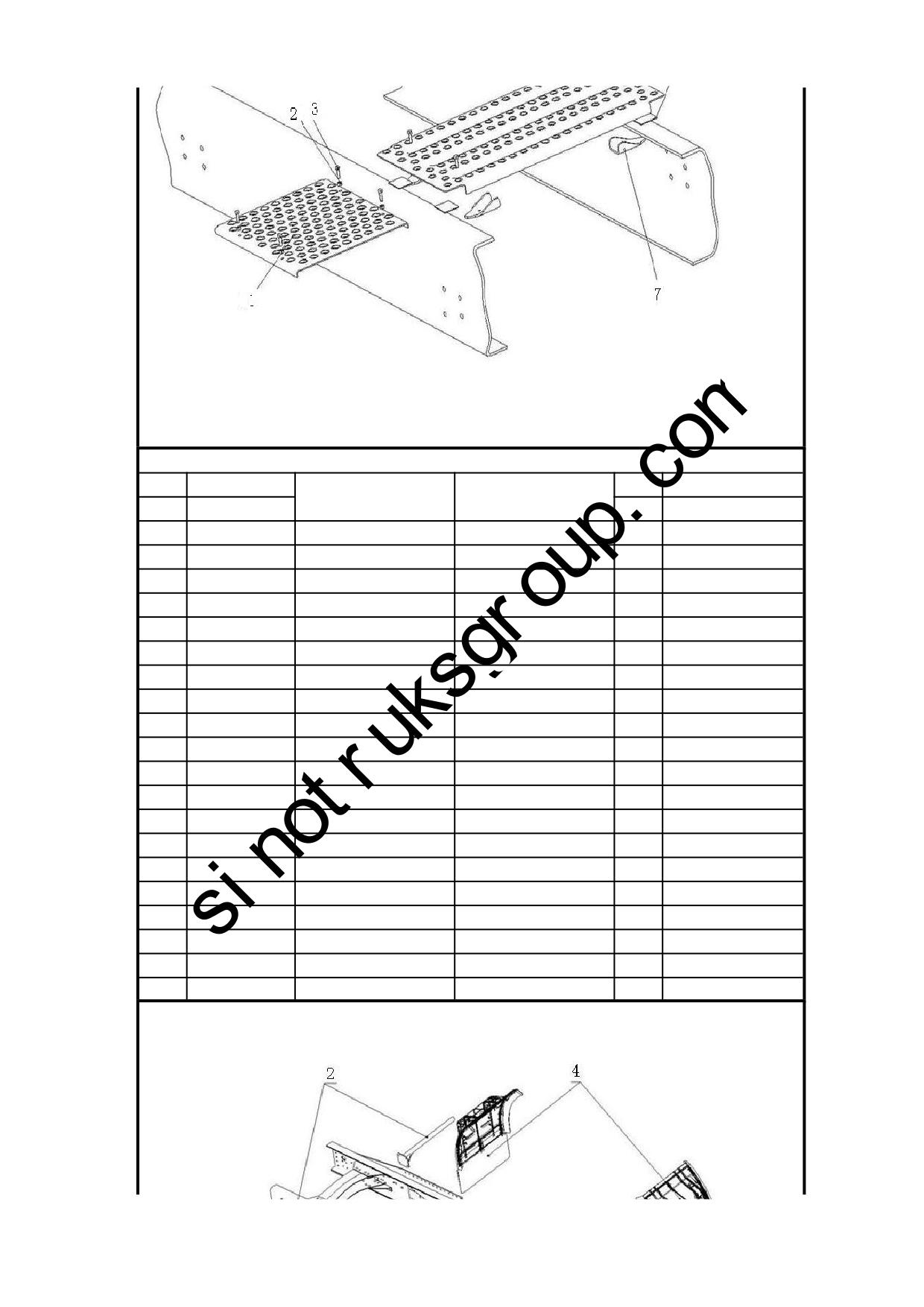

9.06 牵引车装钢板走台板/Step Plate
第 7 页
9.06 牵引车装钢板走台板/Step Plate
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
1
WG9719540023
左侧走台板
Step plate - left
1
2
Q33208
2型全金属六角锁紧螺母
Nut
4
3
Q150B0825
六角头螺栓
Screw
4
4
WG9719930441
走台板总成
Step plate ass.
1
5
Q1840880
六角法兰面螺栓
Screw
4
6
WG9719930418
橡胶垫片
Rubber washer
4
7
WG9719930443
紧固拉板总成
Fixing plate ass.
4

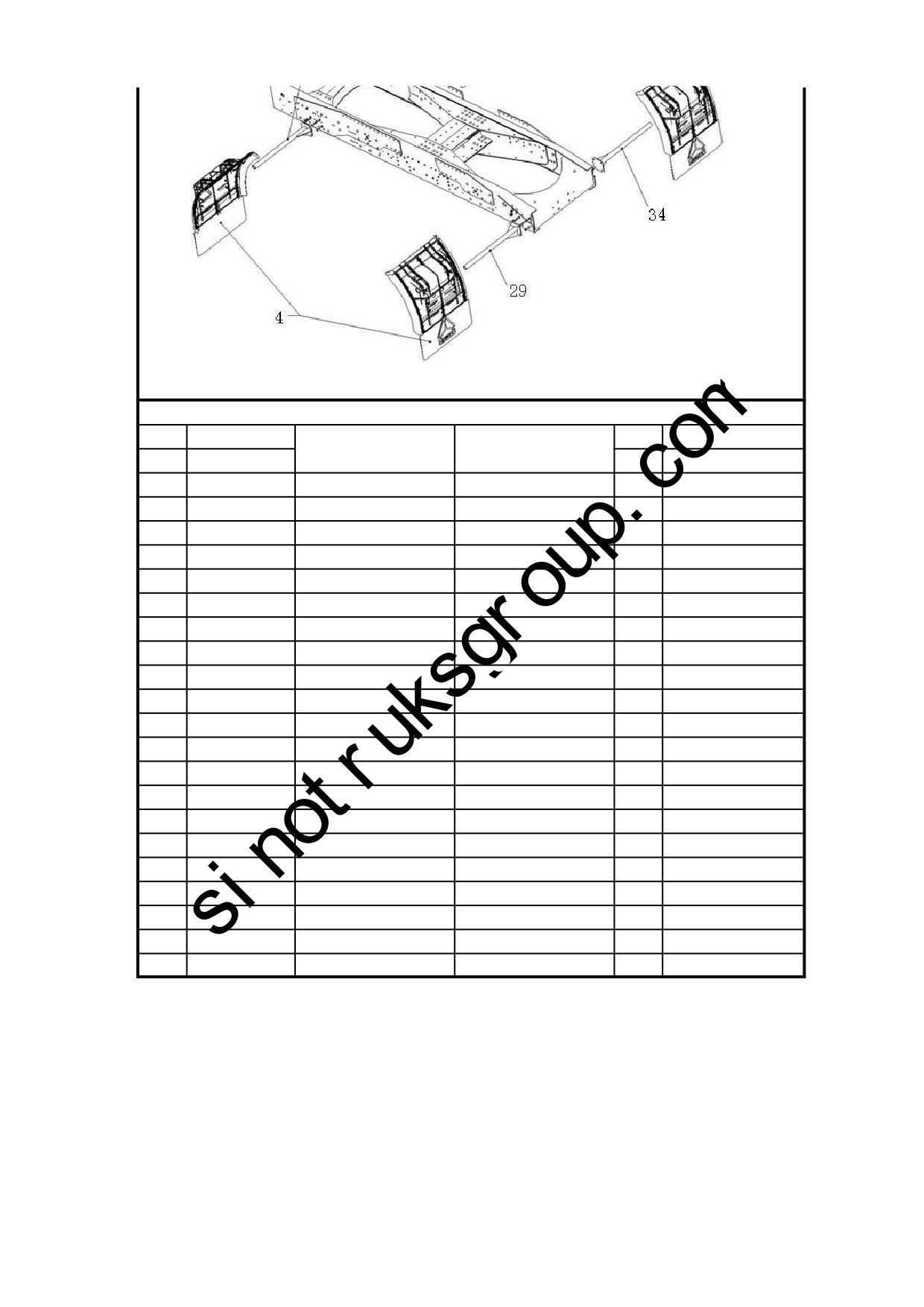

9.07 HOWO6×4牵引车后轮挡泥板(断开式平衡悬架)/Rear Mudguard
第 8 页
9.07 HOWO6×4牵引车后轮挡泥板(断开式平衡悬架)/Rear Mudguard
序号
零部件图号
数量
备注
名称
Part Name
No.
Part No.
Qty
Remark
2
WG9725951201
后支架总成
Bracket
2
2a
Q33210
2型全金属六角锁紧螺母
Nut
16
2b
Q150B1040
六角头螺栓
Screw
8
2c
Q150B1035
六角头螺栓
Screw
8
4
WG9719950111
后轮挡泥板总成(无上盖)
Mudguard for rear wheel
4
4a
Q1840860
六角法兰面螺拴
Screw
8
4b
Q33008
全金属六角法兰面锁紧螺
Nut
8
4c
Q2716319
十字槽盘头自攻螺钉
Screw
100
29
AZ9725951010
左支架总成
Bracket - left
1
29a
Q150B1035
六角头螺栓
Screw
5
29b
Q33210
2型全金属六角锁紧螺母
Nut
5
34
AZ9725951011
右支架总成
Bracket - right
1
34a
Q150B1035
六角头螺栓
Screw
5
34b
Q33210
2型全金属六角锁紧螺母
Nut
5
第 9 页
