Sinotruk Howo Tractor Spere Parts Catalog

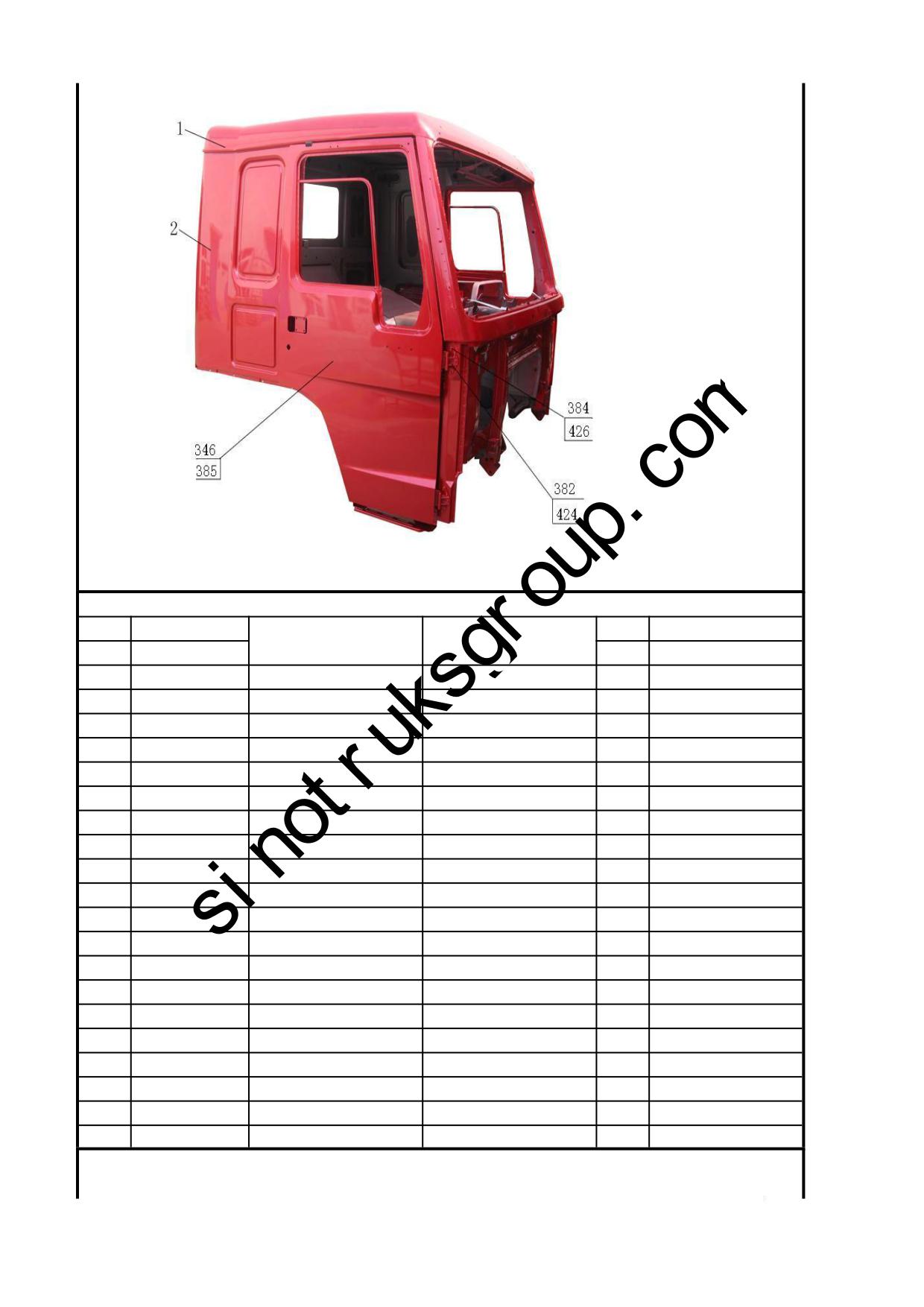

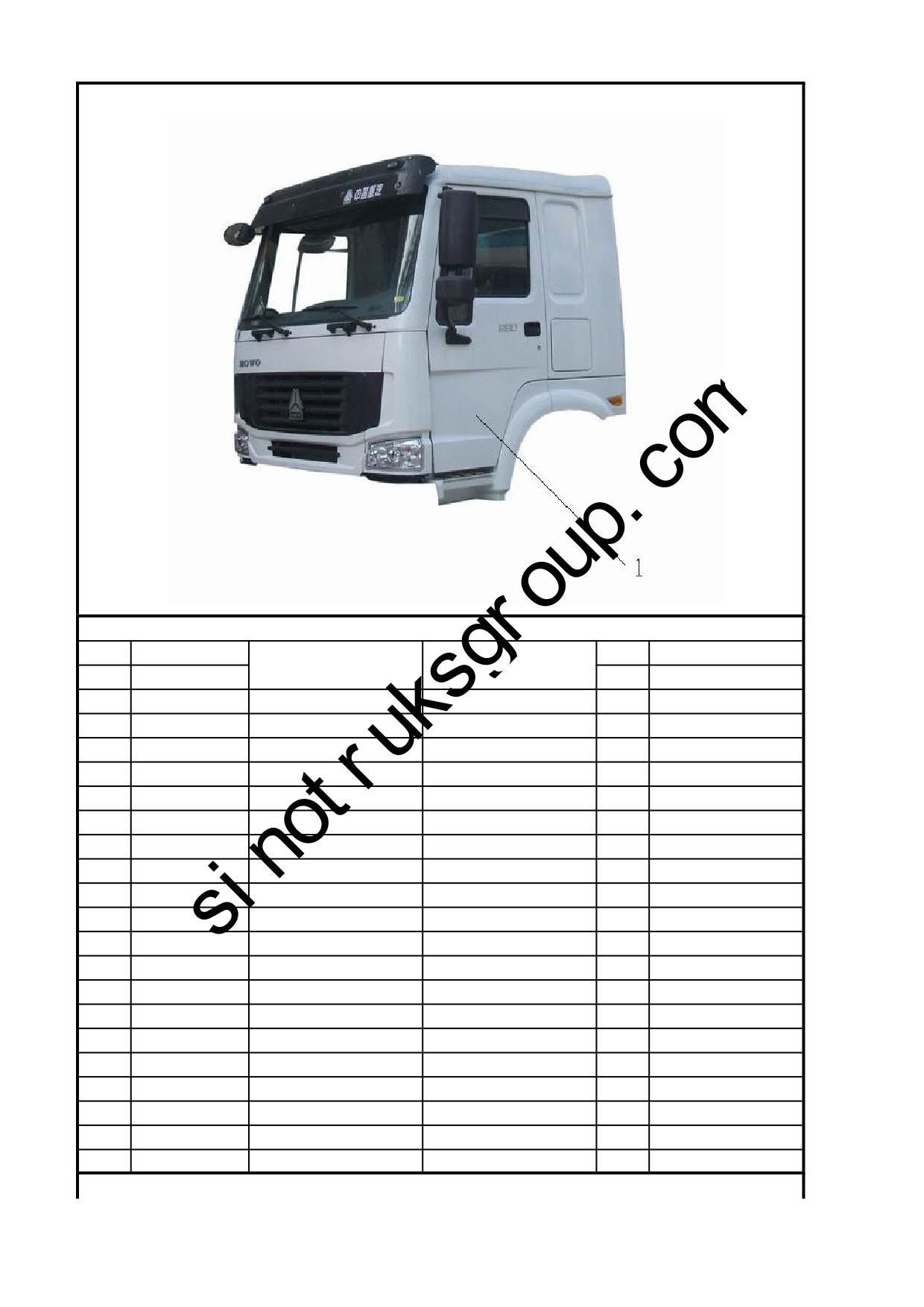

1.02 10款涂漆的加长驾驶室本体/Cab Body（L）

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642101009

10款加长驾驶室本体带车门

Cab Body(with doors)

incl.(2-426)

AZ1642180041

10款加长驾驶室本体

Cab body

346

AZ1642210001

左车门总成

Door ass.-left

382

AZ1642210009

车门铰链总成

Hinge ass.

384

Q1840825

六角法兰面螺拴

Screw

385

AZ1642210002

右车门总成(与左件对称）

Door ass.-right

424

AZ1642210009

车门铰链总成

Hinge ass.

426

Q1840825

六角法兰面螺拴

Screw

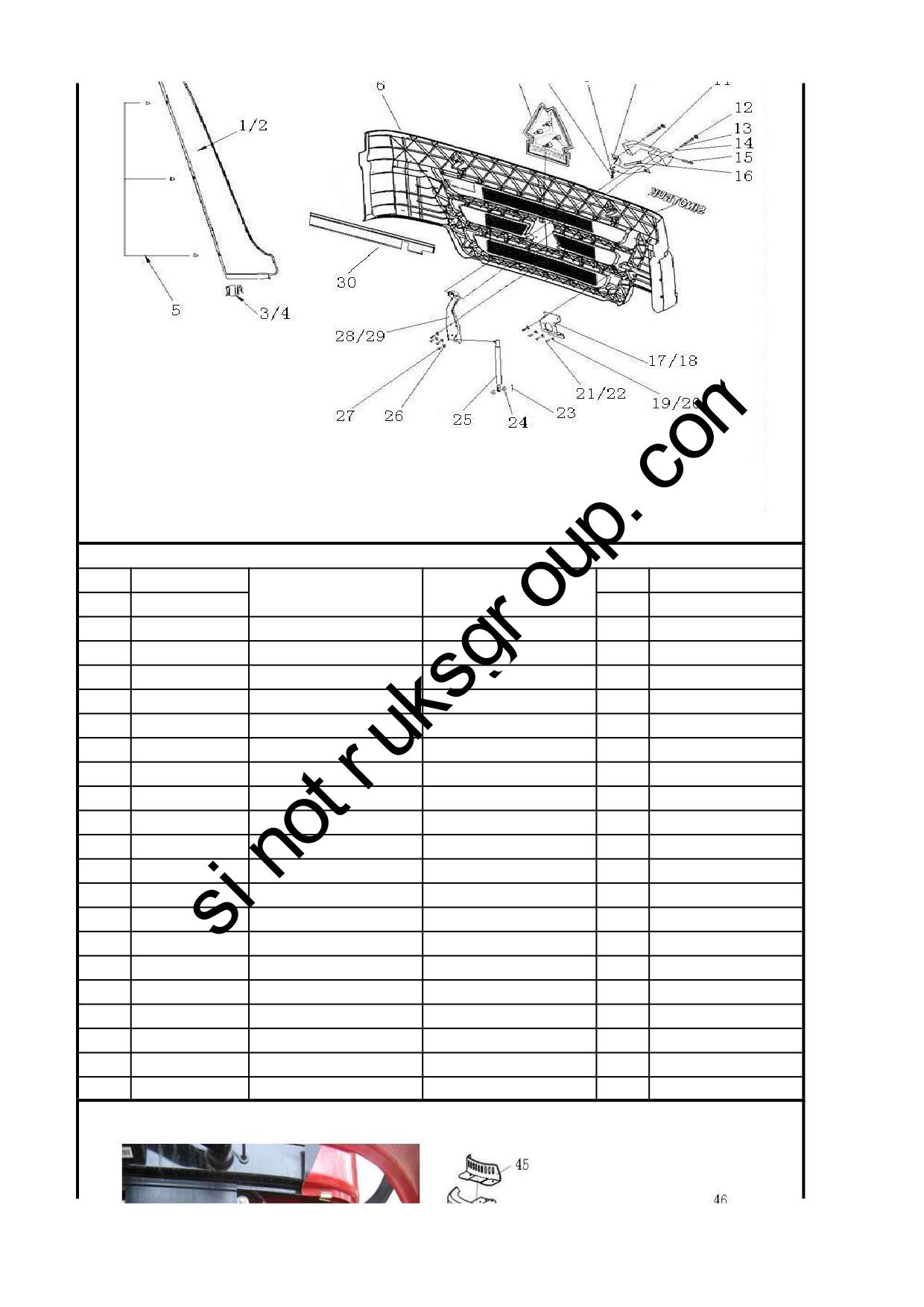

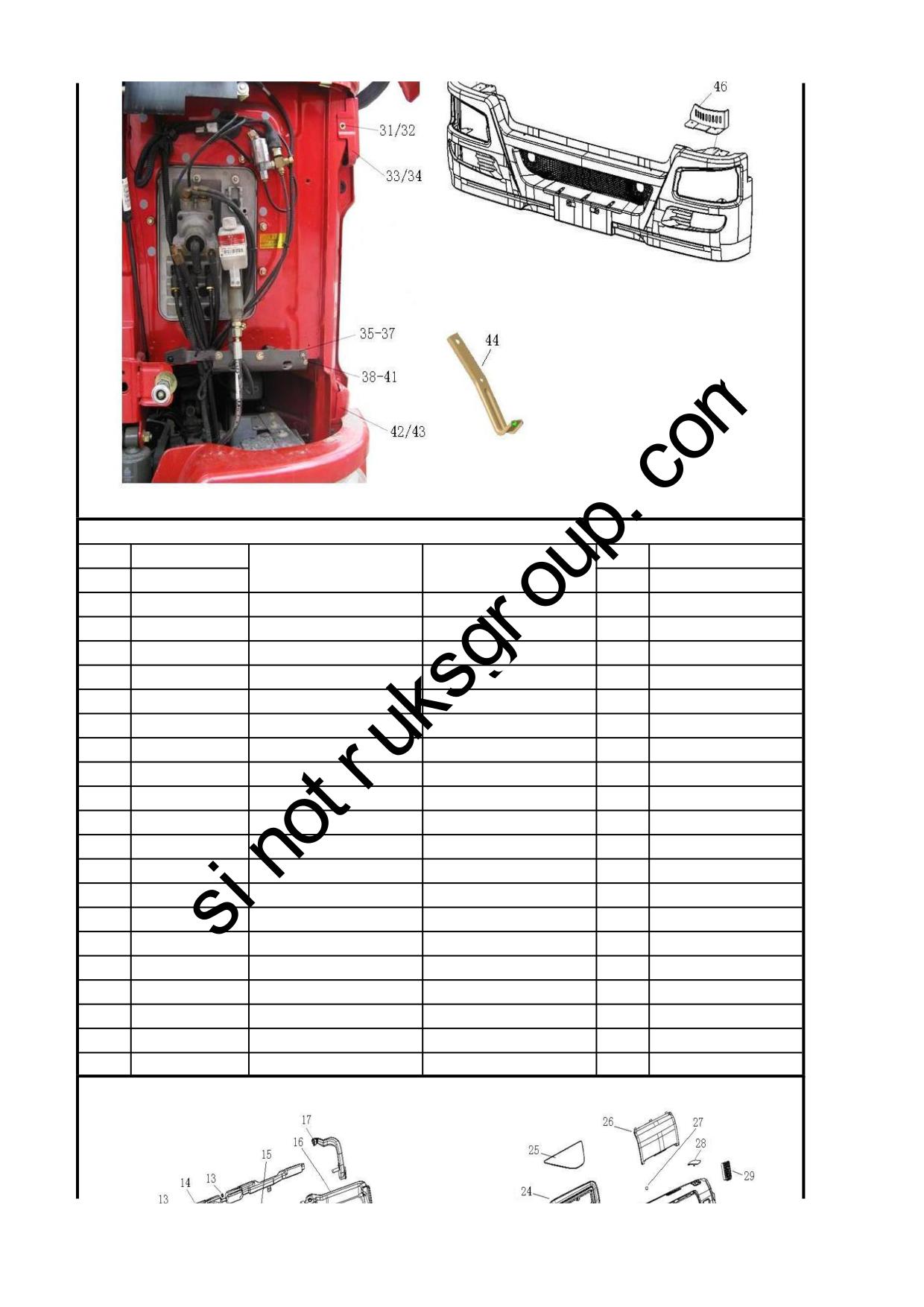

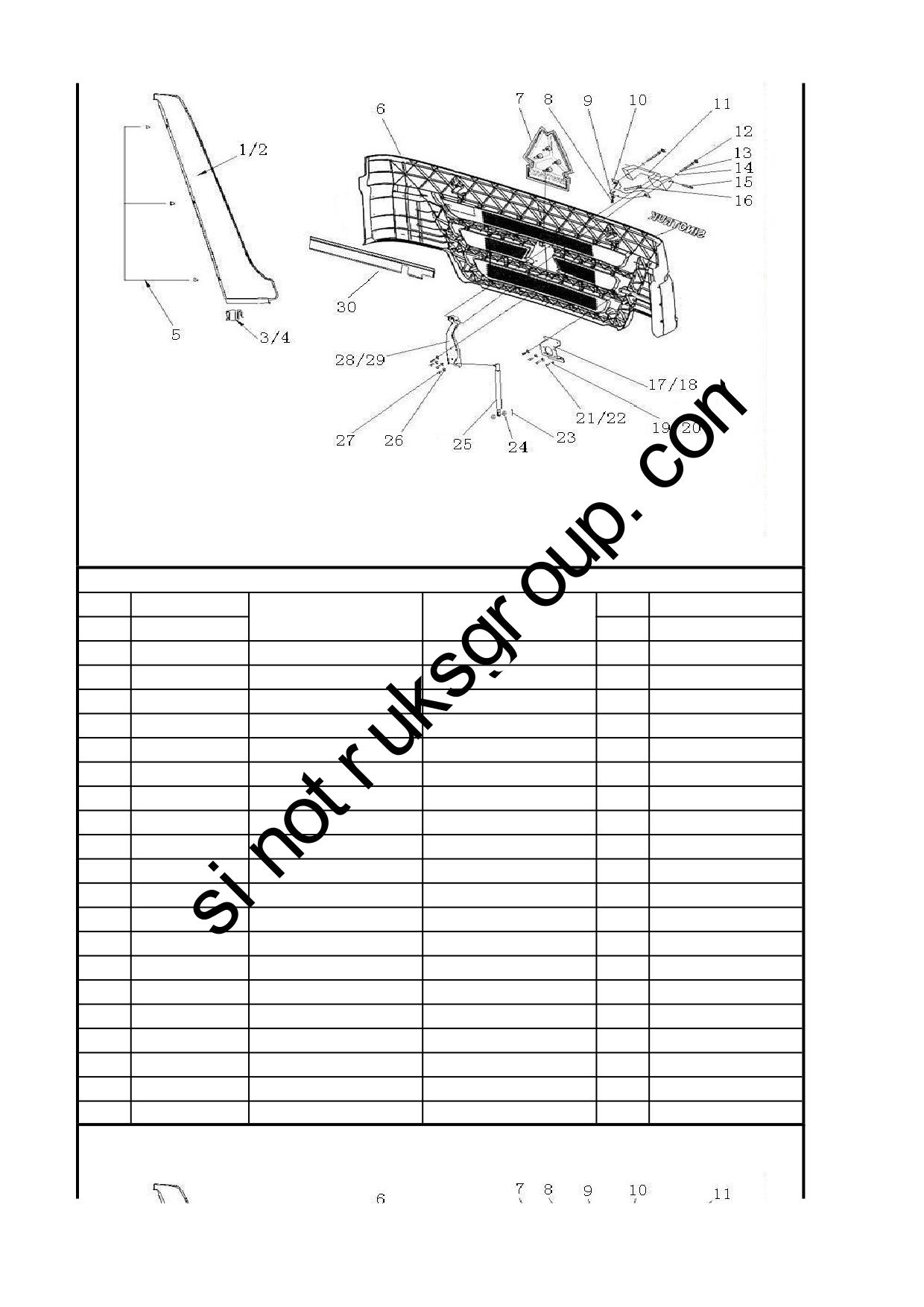

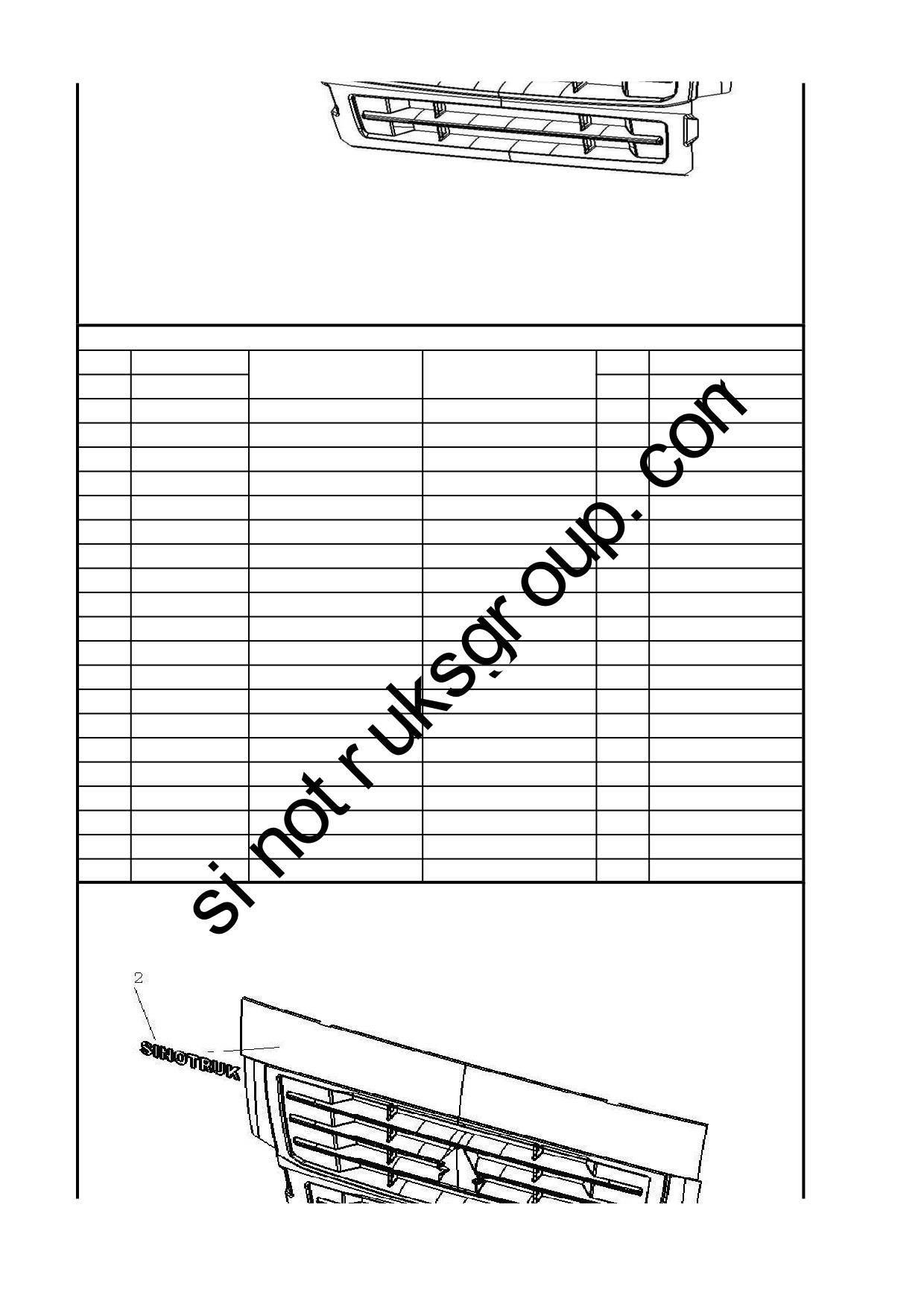

1.03 10款HOWO前面罩总成1/10HW Front Cover Ass.1

1.03 10款HOWO前面罩总成1/10HW Front Cover Ass.1

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642111019

左A立柱装饰板

Panel

WG1642111020

右A立柱装饰板

Panel

WG1642110021

左A立柱固定夹

Clip

WG1642110041

右A立柱固定夹

Clip

WG1642110022

A立柱固定用塑料铆钉

Rivet

WG1642111010

10款HOWO前面罩

Cover

WG1664110006

重汽公司图案商标（N07高地

Logo

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

AZ1642110014

铰链座支架总成1086558

Bracket assembly

WG1642110016

铰链座

Base

WG1642930003

堵盖

Cover

Q218B0850

内六角园柱头螺钉

Screw

Q40008

小垫圈

Washer

WG1642110017

铰链销

Hinge pin

WG1642110018

保护条

Sealing

WG1642110027

面罩右锁总成

Lock assembly

WG1642110028

面罩左锁总成（与右件对称

Lock assembly

Q40206

大垫圈

Washer

Q40206

大垫圈

Washer

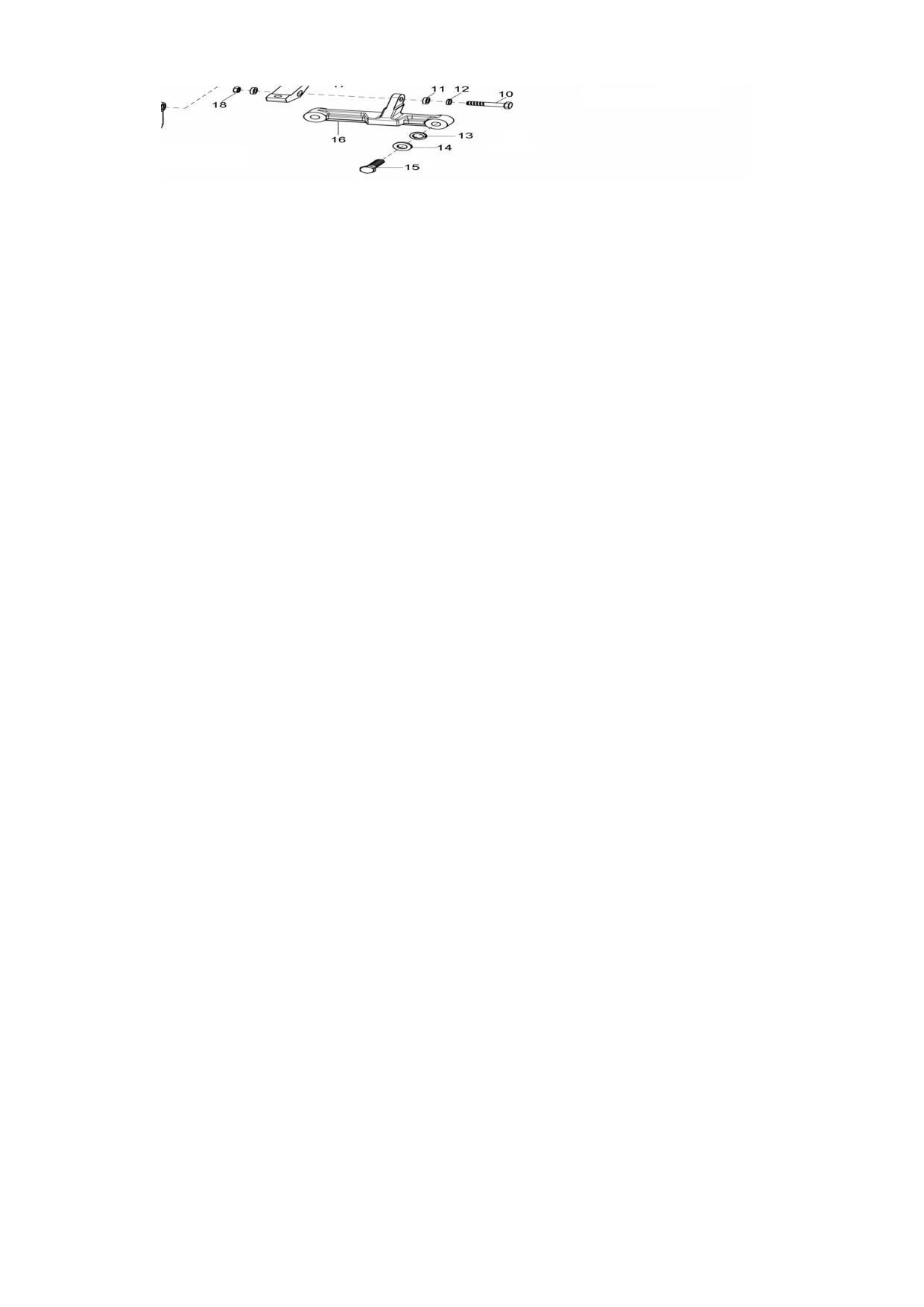

1.03 10款HOWO前面罩总成1/10HW Front Cover Ass.1

1.03 10款HOWO前面罩总成1/10HW Front Cover Ass.1

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B0616

六角头螺栓

Bolt

Q150B0616

六角头螺栓

Bolt

Q5002014

开口销

WG9100360134

隔环

Spacer

WG1642111030

10款HOWO气体弹簧支撑栓

Bolt

Q40208

大垫圈

Washer

Q150B0816

六角头螺栓

Bolt

AZ1642110032

左铰链焊接总成

Hinge assembly

AZ1642110033

右铰链焊接总成（与左件对

Hinge assembly

WG1642110034

挡水板

water shield

1.03 10款HOWO前面罩总成 2/ 10HW Front Cover Ass.2

1.03 10款HOWO前面罩总成 2/ 10HW Front Cover Ass.2

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

WG1642111023

车门左上铰链盖

Cover

WG1642111024

车门右上铰链盖(与左件对称

Cover

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

AZ1630110176

圆缓冲块

Block

Q340B06

I型六角螺母

Nut

Q40206

大垫圈

Washer

Q40306

弹簧垫圈

Spring washer

WG1642111021

车门左下铰链盖

Cover

WG1642111022

车门右下铰链盖(与左件对称

Cover

AZ1642111047

面罩限位块左支架总成

Bracket - left

WG1642931002

右装饰板

Panel

WG1642931001

左装饰板

Panel

Q40216

大垫圈

Washer

AZ1642111048

面罩限位块右支架总成

Bracket - right

Q2714822

十字槽盘头自攻螺钉

bolt

Q340B06

I型六角螺母

Nut

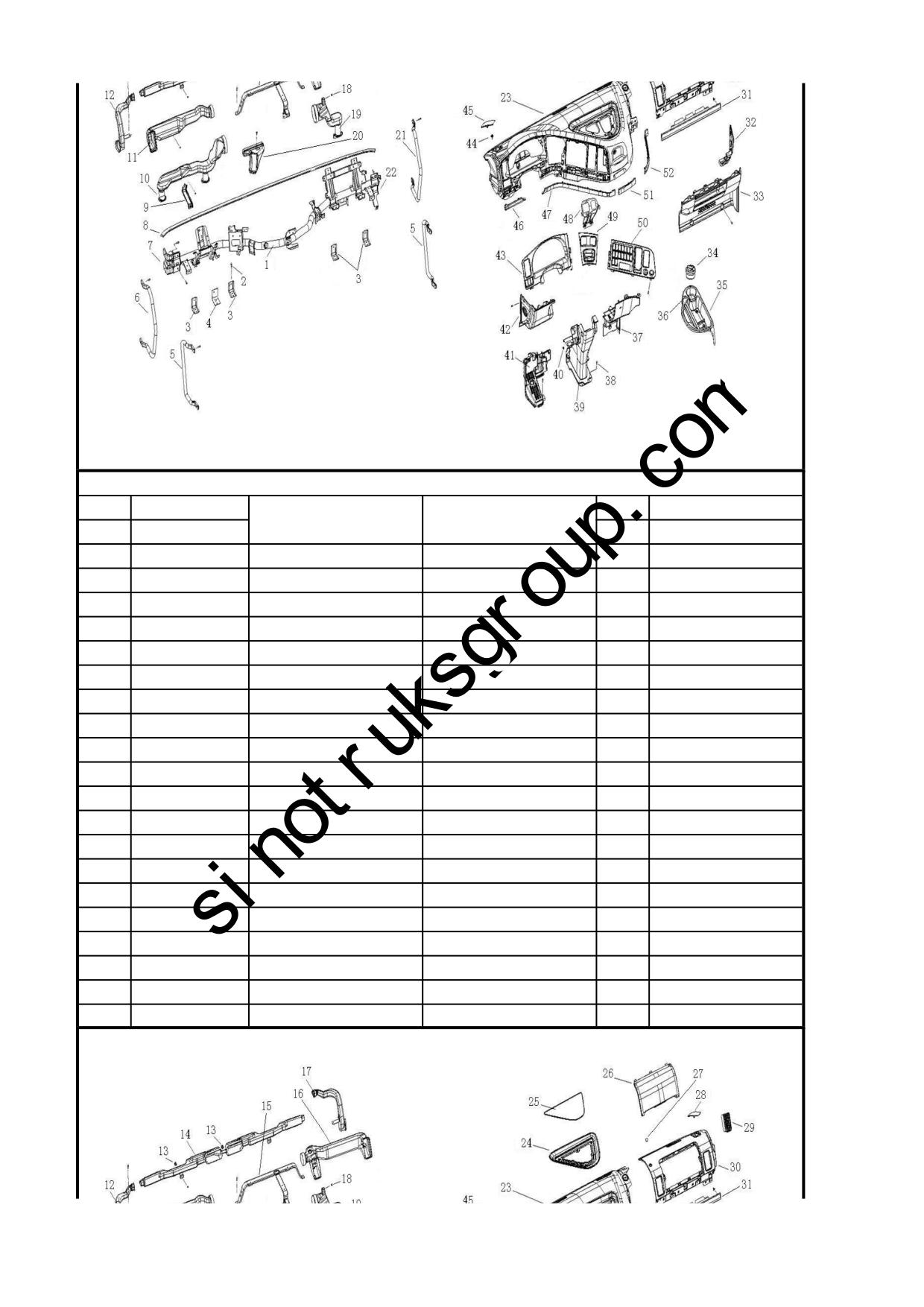

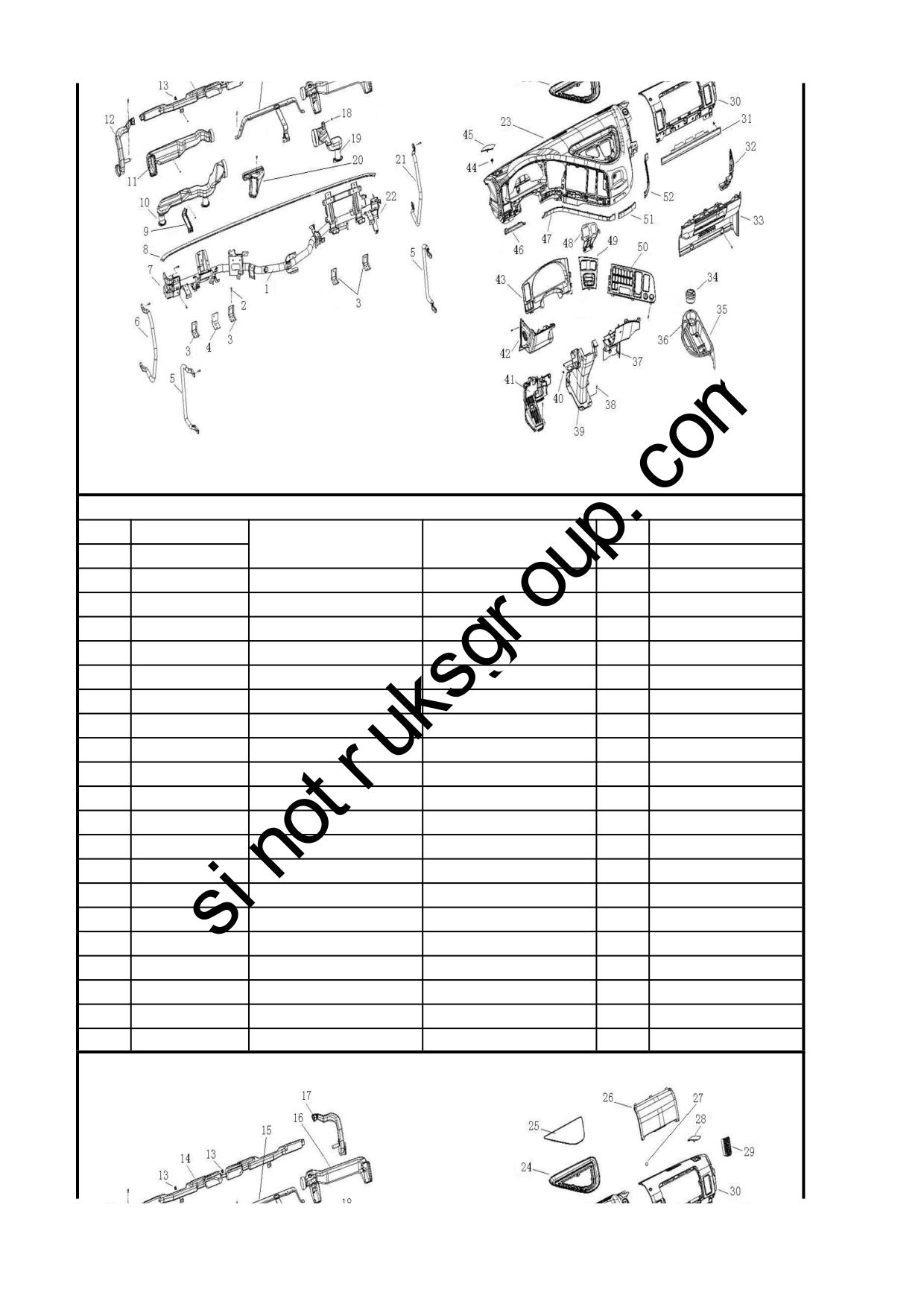

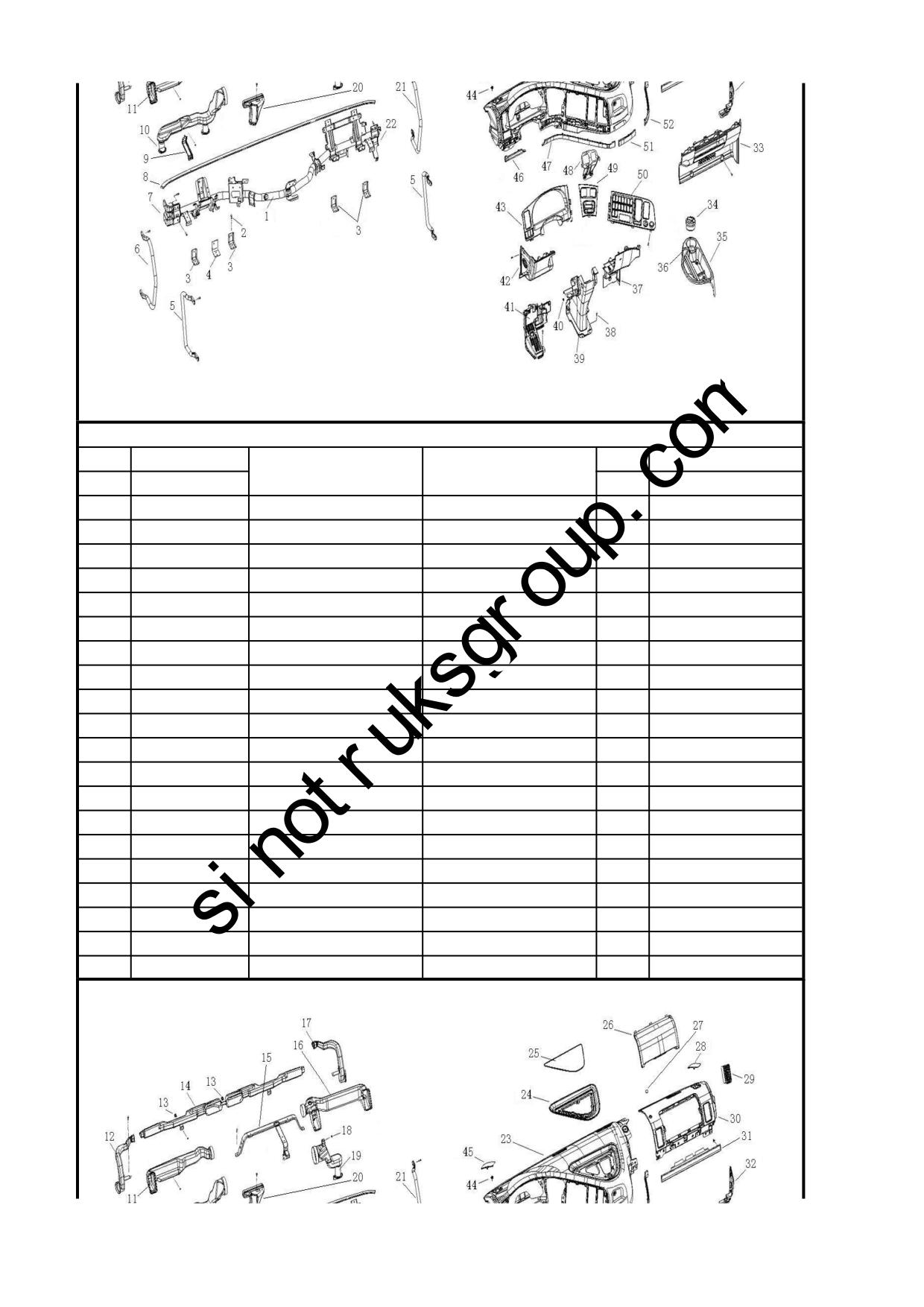

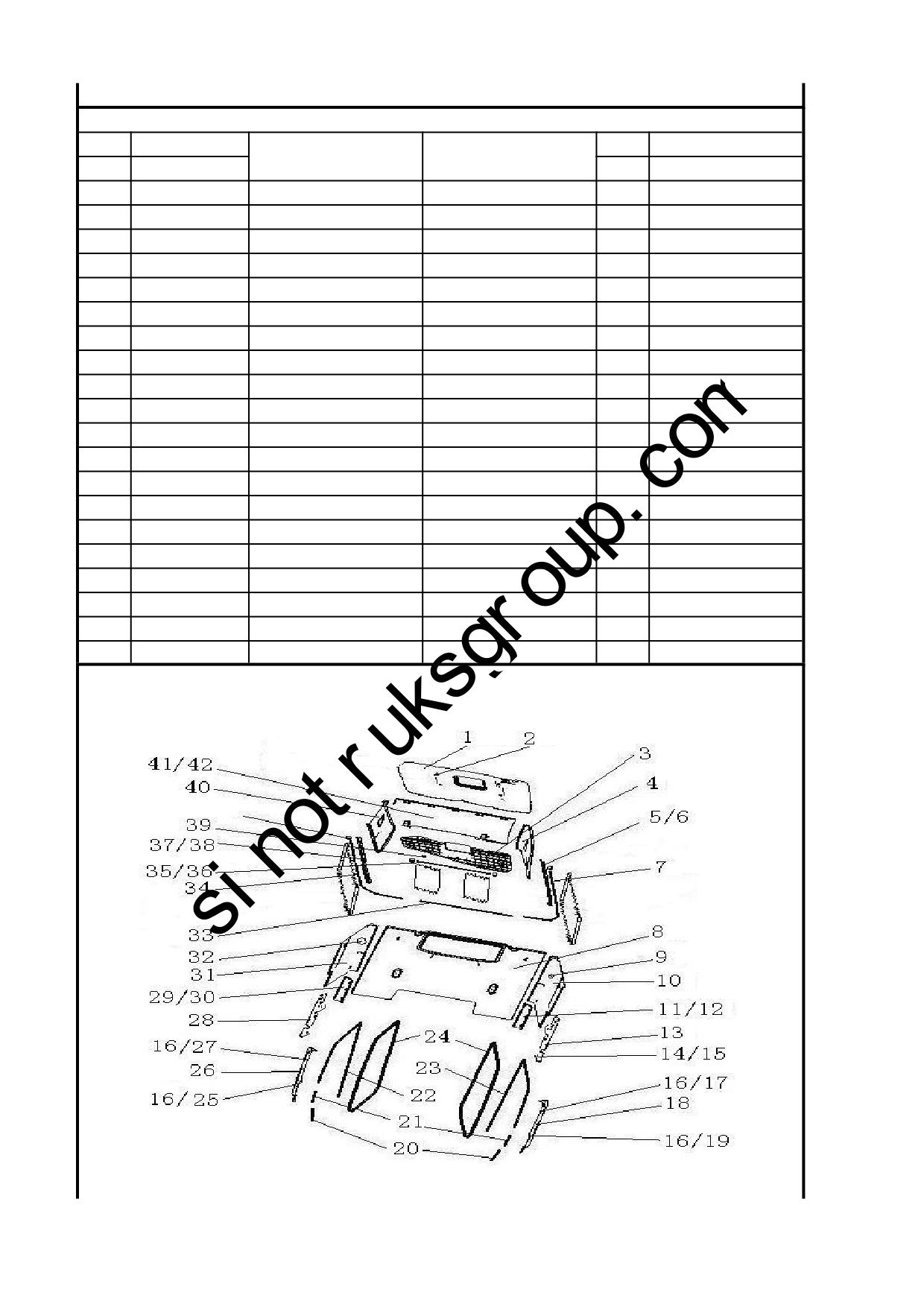

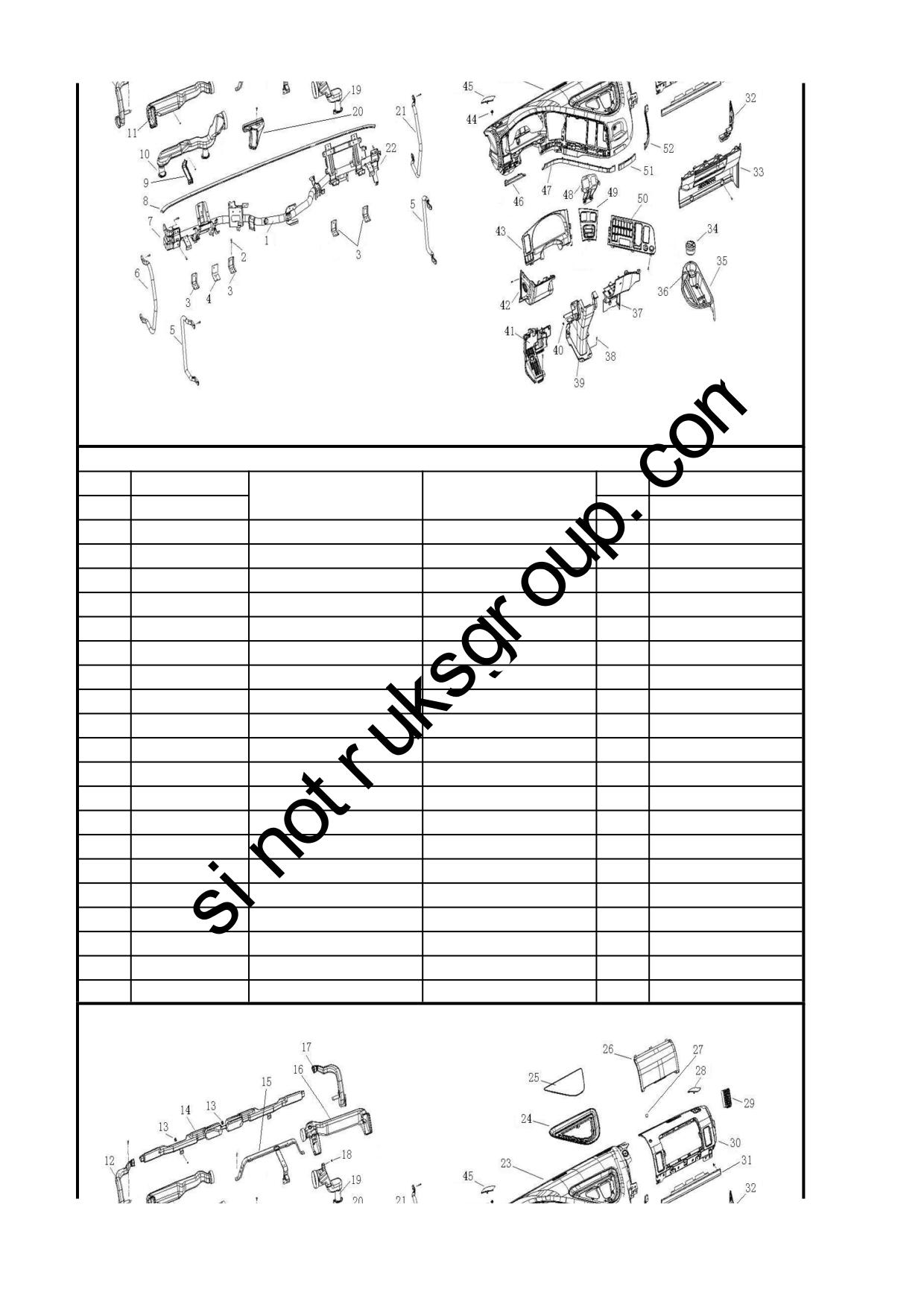

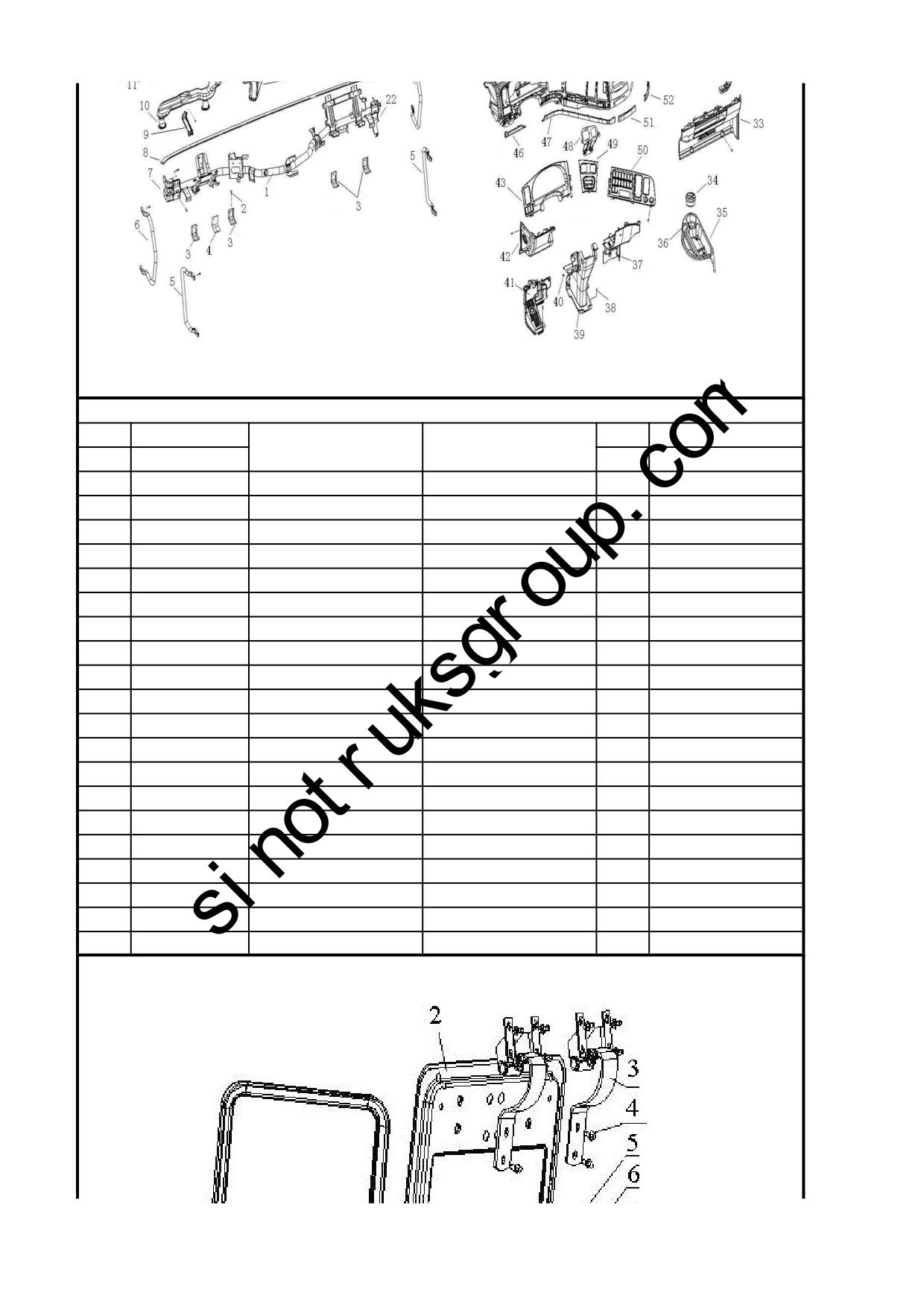

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642161064

仪表台横梁焊接总成

Cross member assembly

Q2360620F31

组合件

Screw assembly

AZ1642160181

地板支架总成

Bracket assembly

AZ1642160251

转向柱右侧地板支架总成

Bracket assembly

WG1642160052

后扶手

Handle

WG1642160047

左前上车扶手

Handle

WG1642160060

仪表台横梁左支座总成

Support seat -left

WG1642160010

前密封条

Sealing strips

WG1642160021

左下风道固定支架总成

Bracket

WG1642160017

左下风道总成

Air Tube assembly

WG1642160031

左侧风道总成

Air Tube assembly

WG1642160011

左除霜风道总成

Air Tube assembly

WG1642160146

塑料销座

Base

WG1642160025

前除霜风道总成

Air Tube assembly

AZ1642160109

横梁上部仪表台支架总成

Bracket assembly

WG1642160037

右侧风道总成

Air Tube assembly

WG1642160014

右侧除霜风道总成（与左件

Air Tube assembly

WG1642930009

卡簧螺母

Nut

WG1642160023

右下风道总成

Air Tube assembly

WG1642160042

中后风道总成

Air Tube assembly

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642160050

右前上车扶手总成（与左件

Handle

WG1642160062

仪表台横梁右支座总成（与

Support seat -right

WG1642160120

司机侧仪表台总成

Dashboard assembly

WG1642160213

仪表台中上部盖板

Cover

WG1642160214

仪表台中上部软垫

Cushion

WG1642160215

电器箱盖总成

Cover assembly

WG1642930010

孔盖

Cover

WG1642160239

仪表台右前部螺钉盖板

Cover

WG1642160150

出风口总成

Air outlet assembly

WG1642160170

副司机侧仪表台总成

Dashboard assembly

WG1642160175

副司机侧装饰条总成

side panel decker assembly

WG1642160172

副司机侧仪表台下护面侧盖

Cover assembly

WG1642160177

副司机侧仪表台下护面总成

Shield assembly

WG1642161243

便携式烟灰缸总成

Ashtray assembly

WG1642160242

发动机罩储物盒

Case

WG1642161242

点烟器孔盖

Cover

WG1642160230

转向柱右侧下护面总成

Shield assembly

WG1642930620

组合件

Combination screw

WG1642161217

转向柱下护罩

Cover

WG1642930009

卡簧螺母

Nut

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642160236

搁脚台总成

Bracket assembly

WG1642160218

转向柱左侧下护面总成

Shield assembly

WG1642160183

仪表板盖板总成

Panel assembly

AZ1642930011

M6带橡胶垫的组合螺栓

Bolt assembly

WG1642160238

仪表台左前部螺钉盖板

Cover

WG1642160232

转向柱左侧装饰条总成

Sealing

WG1642160234

转向柱右侧装饰条总成

Panel

AZ1642160188

手制动阀固定支架

Bracket

WG1642160186

手制动阀盖板总成

Panel assembly

WG1642160190

开关面板总成

Panel assembly

WG1642160124

水杯架前端盖

Cover

WG1642160138

装饰条总成-中部

Sealing

AZ1642930011

M6带橡胶垫的组合螺栓

Bolt assembly

WG1642160215

电器箱盖总成

Cover assembly

WG1642160236

搁脚台总成

Bracket assembly

WG1642160177

副司机侧仪表台下护面总成

Shield assembly

WG1642160242

发动机罩储物盒

Case

WG1642160238

仪表台左前部螺钉盖板

Cover

AZ1642160181

地板支架总成

Bracket assembly

WG1642930014

堵盖

Cover

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q340B06F31

Ⅰ型六角螺母

Nut

Q40306F31

弹簧垫圈

Spring washer

Q40206F31

大垫圈

Washer

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q40308F31

弹簧垫圈

Spring washer

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

Q40205F31

大垫圈

Washer

Q2140516F31

十字槽盘头螺钉

Screw

Q40205F31

大垫圈

Washer

Q40305F31

弹簧垫圈

Spring washer

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

Q39748202F31

簧片螺母

Nut

Q2140820F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q2714816F31

十字槽盘头自攻螺钉

Screw

WG1642930620

组合件

Combination screw

Q40106F31

平垫圈

Washer

Q40306F31

弹簧垫圈

Spring washer

Q2140620F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q40305F31

弹簧垫圈

Spring washer

Q40205F31

大垫圈

Washer

Q2140516F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

Q40106F31

平垫圈

Washer

Q2140620F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q40305F31

弹簧垫圈

Spring washer

100

Q40105F31

平垫圈

Washer

1.05 驾驶室工具箱/Tool Box

1.05 驾驶室工具箱/Tool Box

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642290006

工具箱密封条

Sealing strip

WG1642770006

顶窗盖板焊接总成

Cover ass.

WG1642290002

工具箱铰链总成

Hinge ass.

Q1840612

六角法兰面螺栓

Screw

WG1642290005

工具箱锁销总成

Lock pin ass.

Q218B0612

内六角圆柱头螺钉

Screw

Q218B0616

内六角圆柱头螺钉

Screw

Q68208

一端固定式单管夹片

Clip

WG1642290003

工具箱锁总成

Lock ass.

WG1642290004

垫板

Plate

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

WG1642290007

工具箱锁拉环

Lock ring

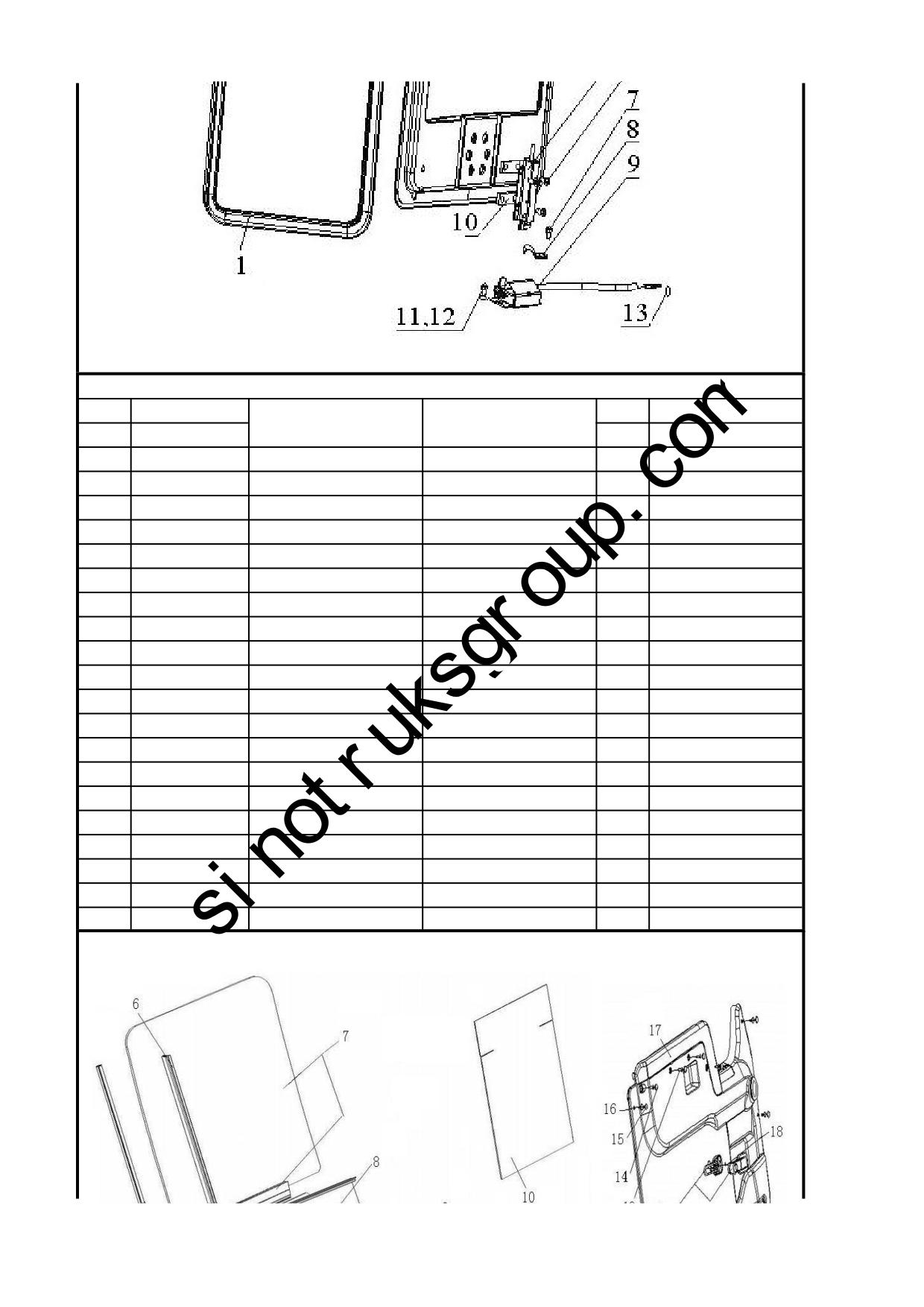

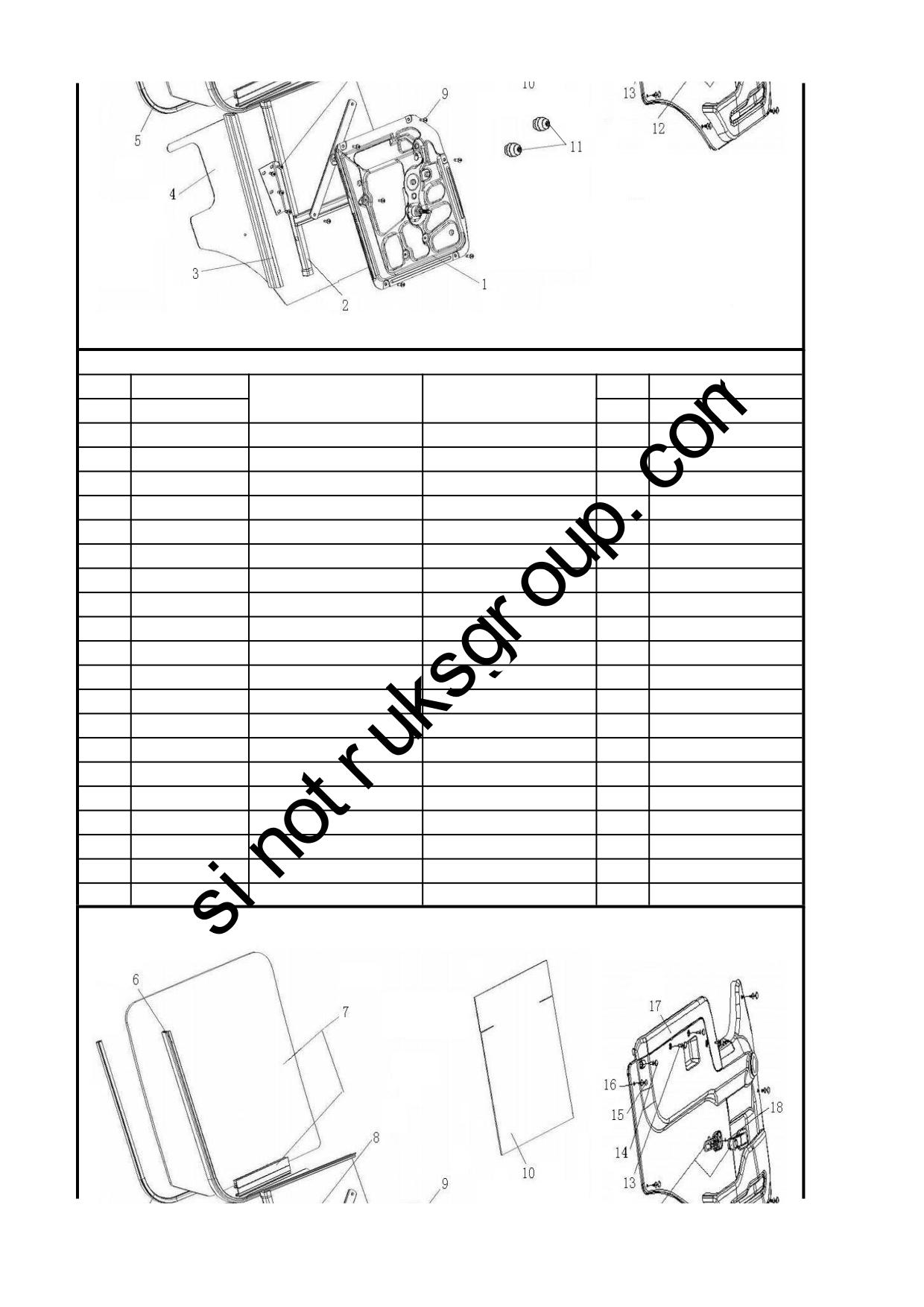

1.06 驾驶室车门附件/Door Accessories

1.06 驾驶室车门附件/Door Accessories

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642330003

左玻璃升降器总成

Window lifter

WG1642330015

滑槽密封条

Sealing strips

WG1642330009

左玻璃滑槽

Guide

AZ1642330019

车门保护层1084370右门

Protection

WG1642330013

外密封条

Sealing strips

WG1642330011

内密封条

Sealing strips

WG1642330060

左车门玻璃总成

Door glass assembly

Q2140610

十字槽盘头螺钉

Screw

Q2140612

十字槽盘头螺钉

Screw

AZ1642330051

薄膜

Plastic film

AZ1642930050

橡胶堵塞

Plug

WG1642330001

把手

Handle

Q2140620

十字槽盘头螺钉

Screw

WG1642930007

螺钉罩盖

Cover

WG1642930006

塑料开尾铆钉2

Rivet

WG1642930005

塑料开尾铆钉1

Rivet

WG1642330020

门内护板总成-左门

Panel assembly

Q43108

轴用弹性挡圈

Circlip

WG1642330004

右玻璃升降器总成(与左对称)

Window lifter

WG1642330010

右玻璃滑槽(与左对称)

Glass guide

1.06 驾驶室车门附件/Door Accessories

1.06 驾驶室车门附件/Door Accessories

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642330040

门内护板总成-右门

Panel assembly

Q2140620

十字槽盘头螺钉

Screw

AZ1642930050

橡胶堵塞

Plug

WG1642330061

称)

Door glass assembly

WG1642930005

塑料开尾铆钉1

Rivet

WG1642930006

塑料开尾铆钉2

Rivet

WG1642930007

螺钉罩盖

Cover

AZ1642330119

车门保护层-左门

Protection

Q39748201

簧片螺母

Nut

Q2140625

十字槽盘头螺钉

Screw

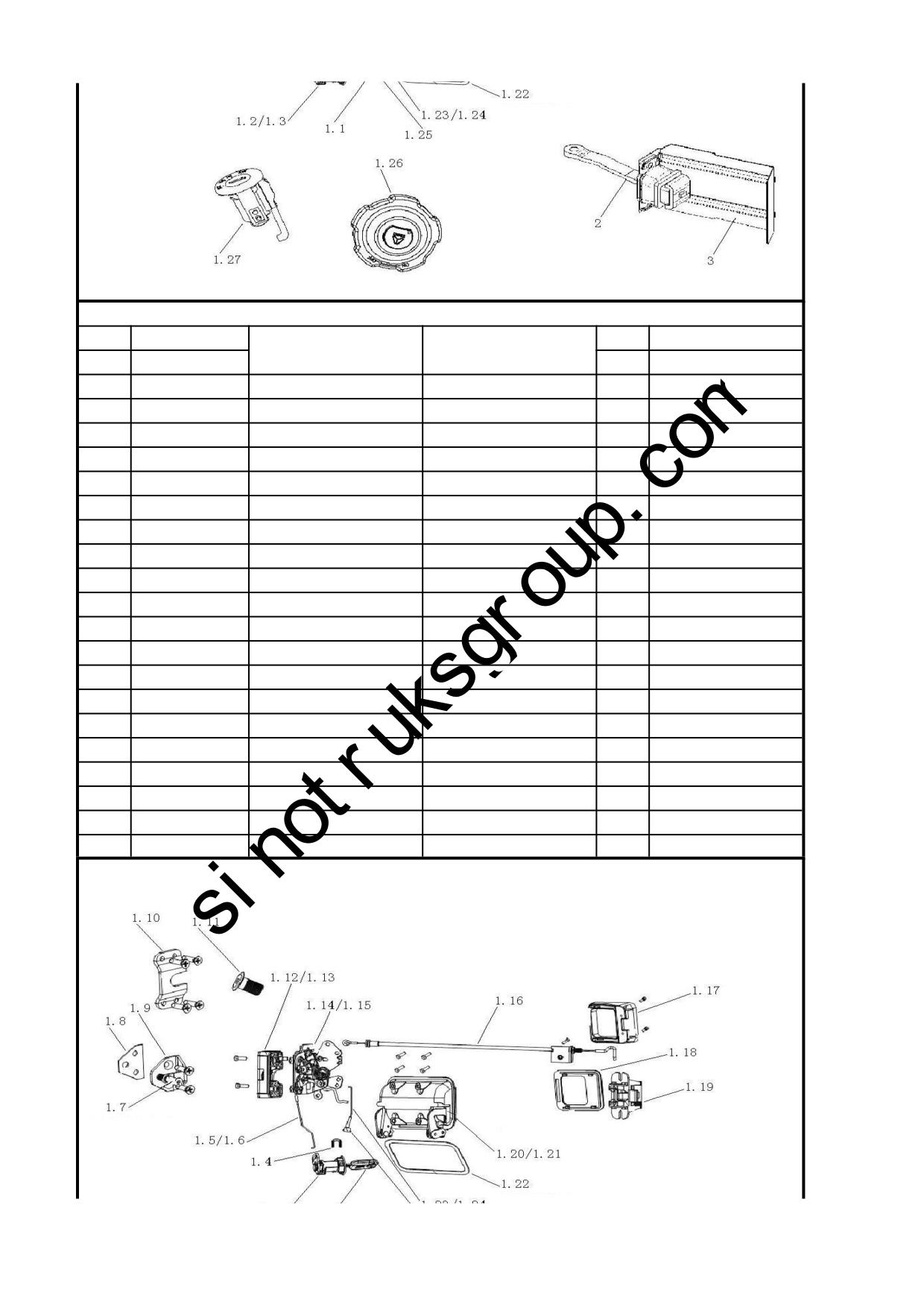

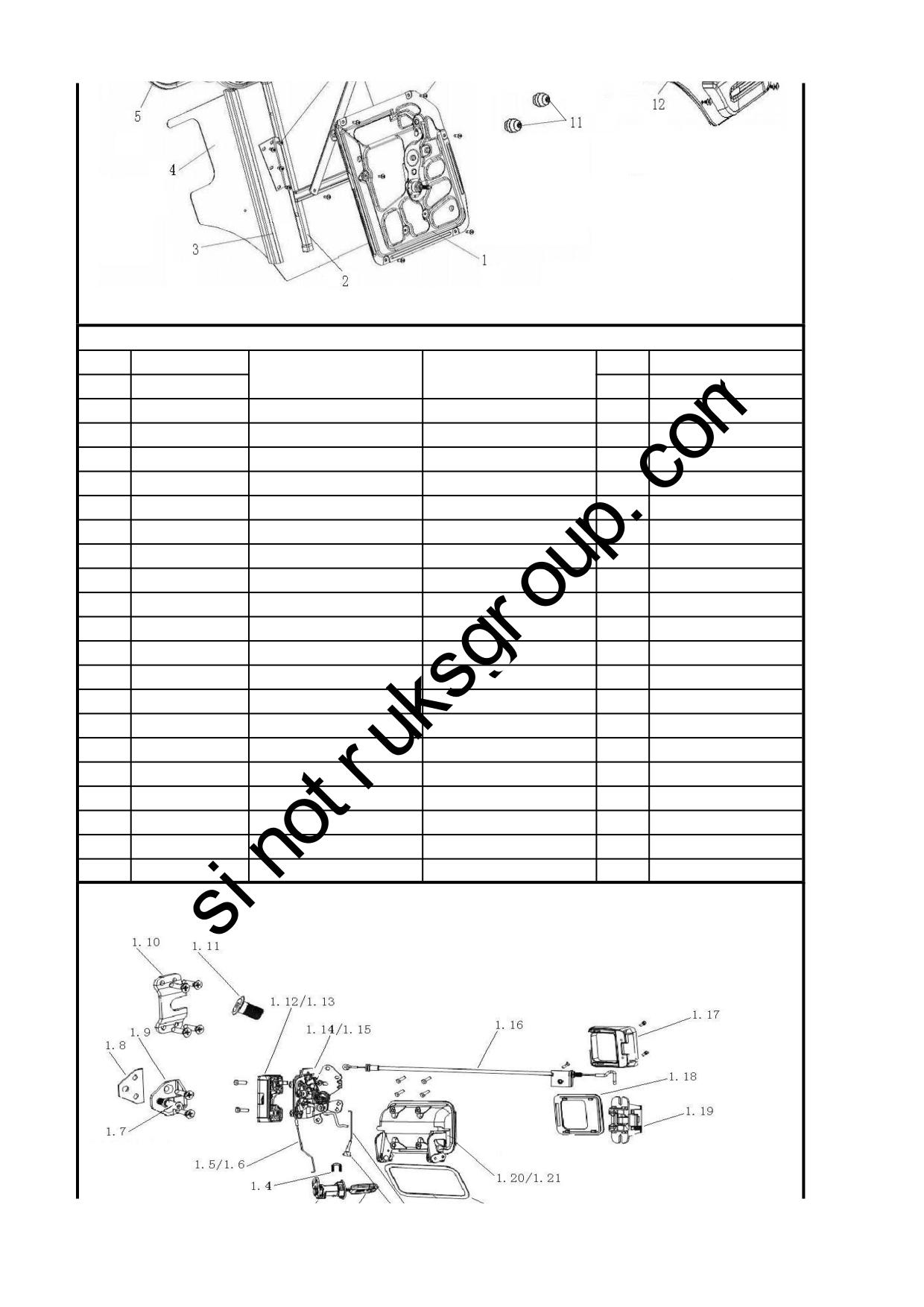

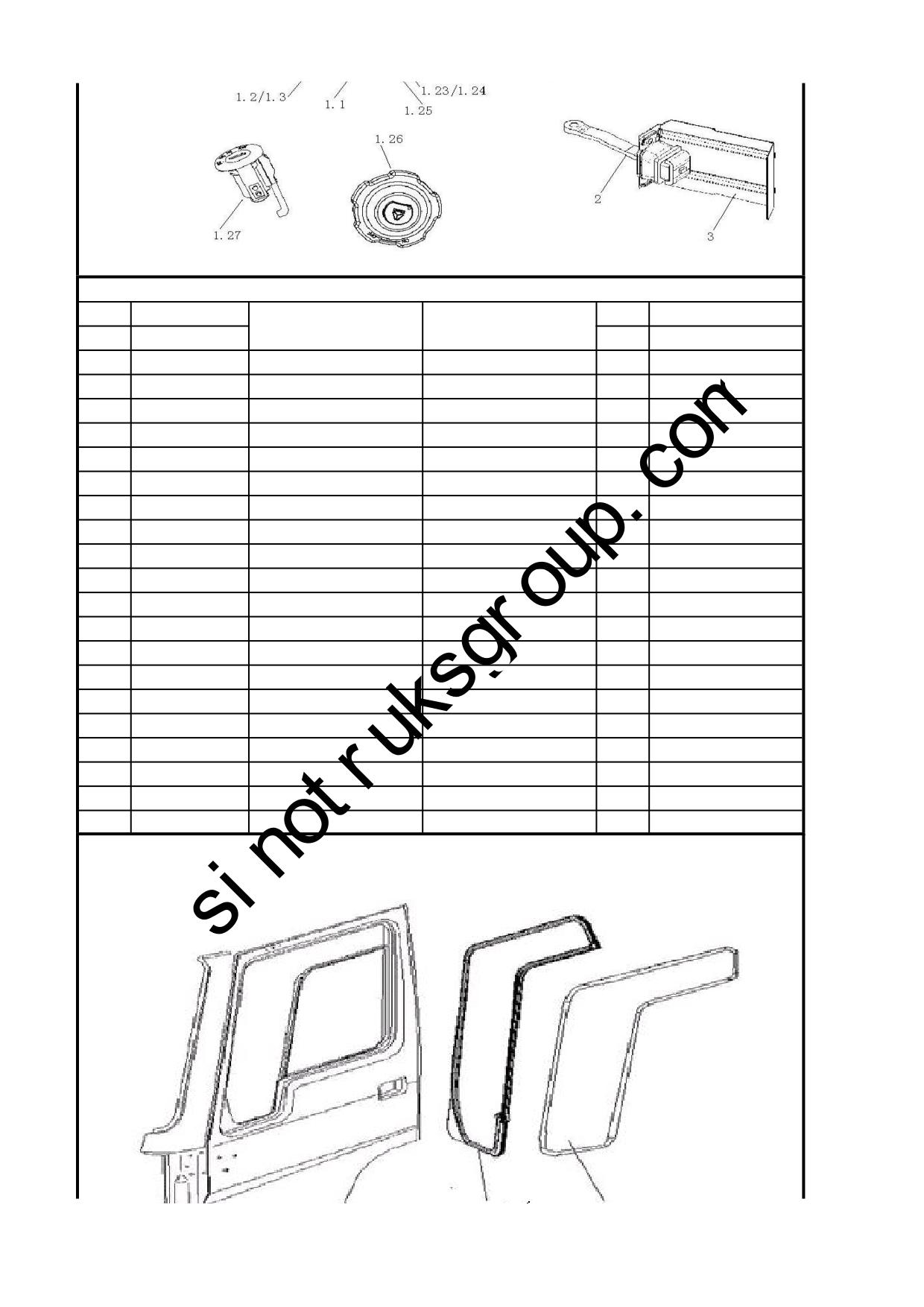

1.07 门锁/Door Lock

1.07 门锁/Door Lock

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642341010

门锁+油箱盖+点火锁芯总成

Door latch + fuel tank cover +

1.1

WG1642340011

车门锁钥匙牌总成

Card

1.2

WG1642340008

左车门锁芯总成

Lock cylinder-left

1.3

WG1642340009

右车门锁芯总成(与左件对称

Lock cylinder-right

1.4

WG1642340010

锁芯卡片

Clip

1.5

WG1642340016

左门锁控制杆总成I

Control rod

1.6

WG1642340036

右门锁控制杆总成I（与左件

Control rod

1.7

WG1642340024

锁销

1.8

WG1642340023

锁销支架垫板

Plate

1.9

WG1642340022

锁销支架

Latch bracket

1.10

WG1642340020

辅助支撑支座

Seat

1.11

WG1642340021

辅助支撑销

1.12

WG1642340012

左门锁挡块总成

Block

1.13

WG1642340013

右门锁挡块总成(与左件对称

Block

1.14

WG1642340014

左车门锁体总成

lock body

1.15

WG1642340015

右车门锁体总成(与左件对称

lock body

1.16

WG1642340028

门锁拉丝总成

Rope

1.17

WG1642340033

内开启手柄

Handle

1.18

WG1642340032

内开启手柄盖

Cover

1.19

WG1642340031

内开启总成

Openning diviec

1.07 门锁/Door Lock

1.07 门锁/Door Lock

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.20

WG1642340101

左车门外手柄总成

Outer handle ass.of left door

1.21

WG1642340102

右车门外手柄总成（与左件

Outer handle ass.of right door

1.22

WG1642340002

垫片

Washer

1.23

WG1642340018

左门锁控制杆总成III

Control rod

1.24

WG1642340029

右门锁控制杆总成III(与左

Control rod

1.25

WG1642340030

橡胶护套

Protected sleeve

1.26

WG9625550001

燃油箱锁盖总成

Cover

1.27

WG9725580099

钥匙起动开关锁芯总成

Key core

WG1642340026

限位拉带总成

Strap assembly

WG1642340027

限位拉带固定板

Plate

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

Q2140612

十字槽盘头螺钉

Screw

Q2540830

十字槽沉头螺钉

Screw

190003171356

塑料紧固带A5*280

Cable binder

Q2540820

十字槽沉头螺钉

Screw

Q5100835

销轴

Q5002526

开口销

Q41806

波形垫片

Shim

Q2140612

十字槽盘头螺钉

Screw

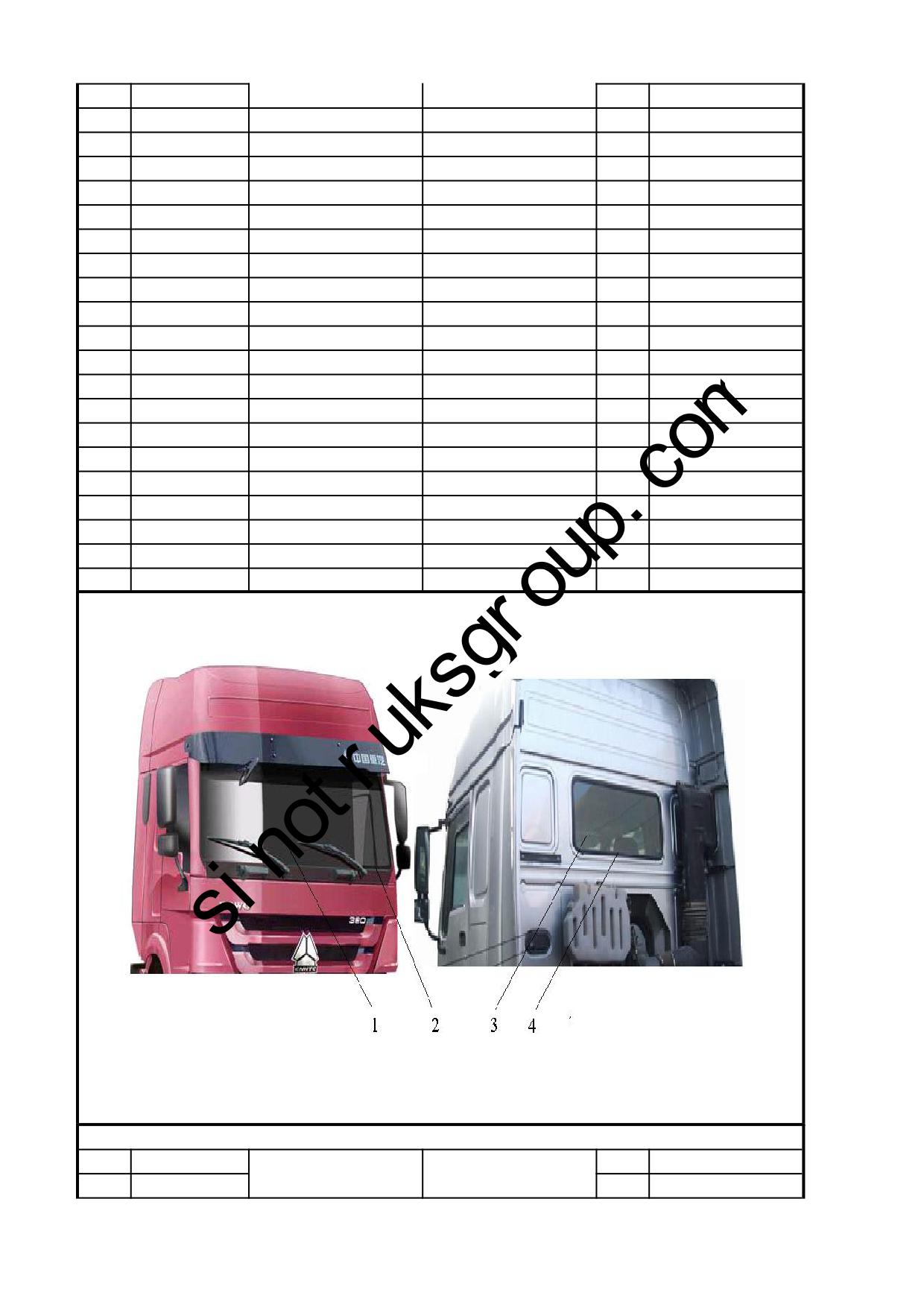

1.08 中长驾驶室角窗/Corner Window

1.08 中长驾驶室角窗/Corner Window

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642350001

左角窗玻璃密封条

Sealing -left

WG1642350002

右角窗玻璃密封条

Sealing -right

WG1642350003

左角窗玻璃

Glass -left

WG1642350004

右角窗玻璃

Glass -right

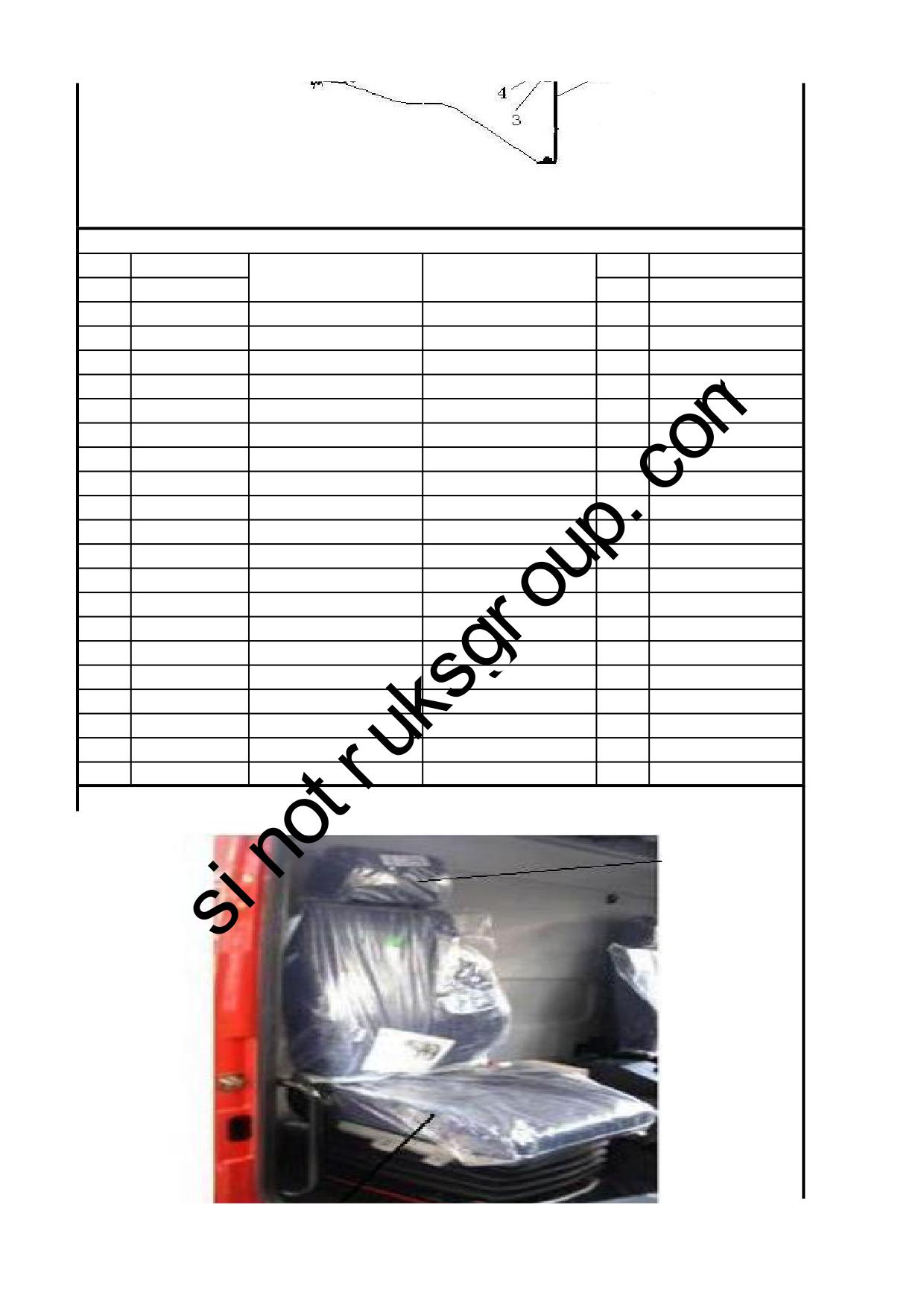

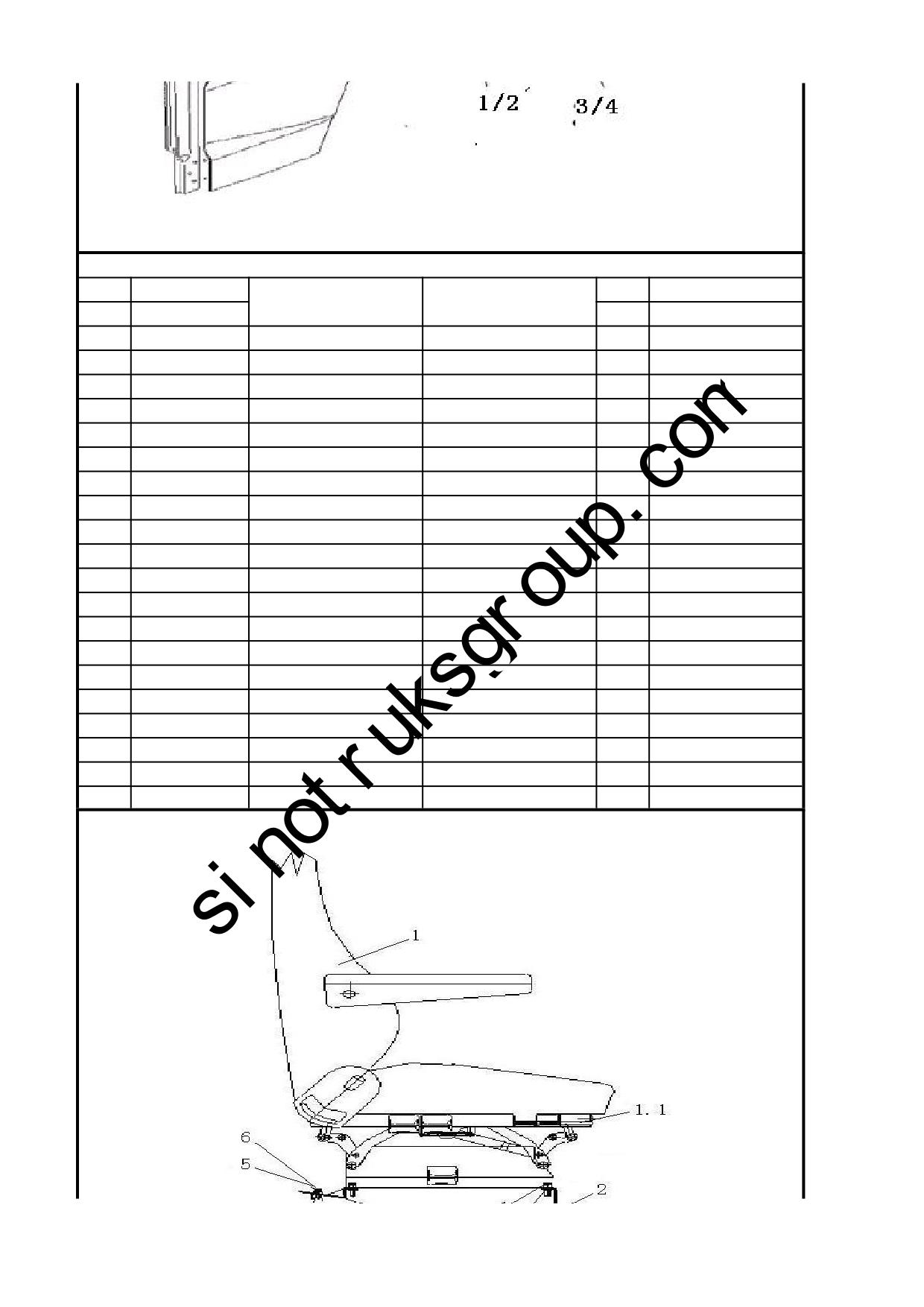

1.09 驾驶员座椅（高靠背）/Driver's seat

1.09 驾驶员座椅（高靠背）/Driver's seat

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642510005

HOWO左座椅总成

Driver's seat

1.1

WG1642510005+001

座椅气囊开关

Switch for seat airbag

1.2

WG1642510001+003/1

前调整板

Adjusting plate

1.3

WG1642510001+004/1

齿板总成(正)

Gear plate

1.4

WG1642510001+006/1

调整板衬板

Paneling

1.5

WG1642510001+007/1

限位器

limiter

1.6

WG1642510001+008/1

腰靠控制阀

Controlling vavle

1.7

WG1642510001+009/1

小弹簧

Spring

1.8

WG1642510001+010/1

平衡簧

Spring

1.9

WG1642510001+011/1

回位簧

Spring

1.10

WG1630510002+003/1

滑道总成

Guide ass.

1.11

WG1642510001+002/1

后调整板

Adjusting plate

WG1642510008

HOWO空气悬挂座椅座盒总成

Base assembly

Q40010F31

小垫片

Washer

Q218B0820F31

内六角园柱头螺钉

Screw

Q340B10F31

六角螺母

Nut

WG1642930020

垫圈

Washer

1.10 HOWO轻量化右座椅（无滑道)/Co-driver's seat

1.10 HOWO轻量化右座椅（无滑道)/Co-driver's seat

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642510011

HOWO轻量化右座椅总成

Co-driver's seat

AZ1642510010

HOWO轻量化右座椅坐垫

Cushion

WG1642930020

垫圈

Screw

Q340B10F31

六角螺母

Washer

Q40010F31

小垫片

Washer

Q2140620F31

十字槽盘头螺钉

Screw

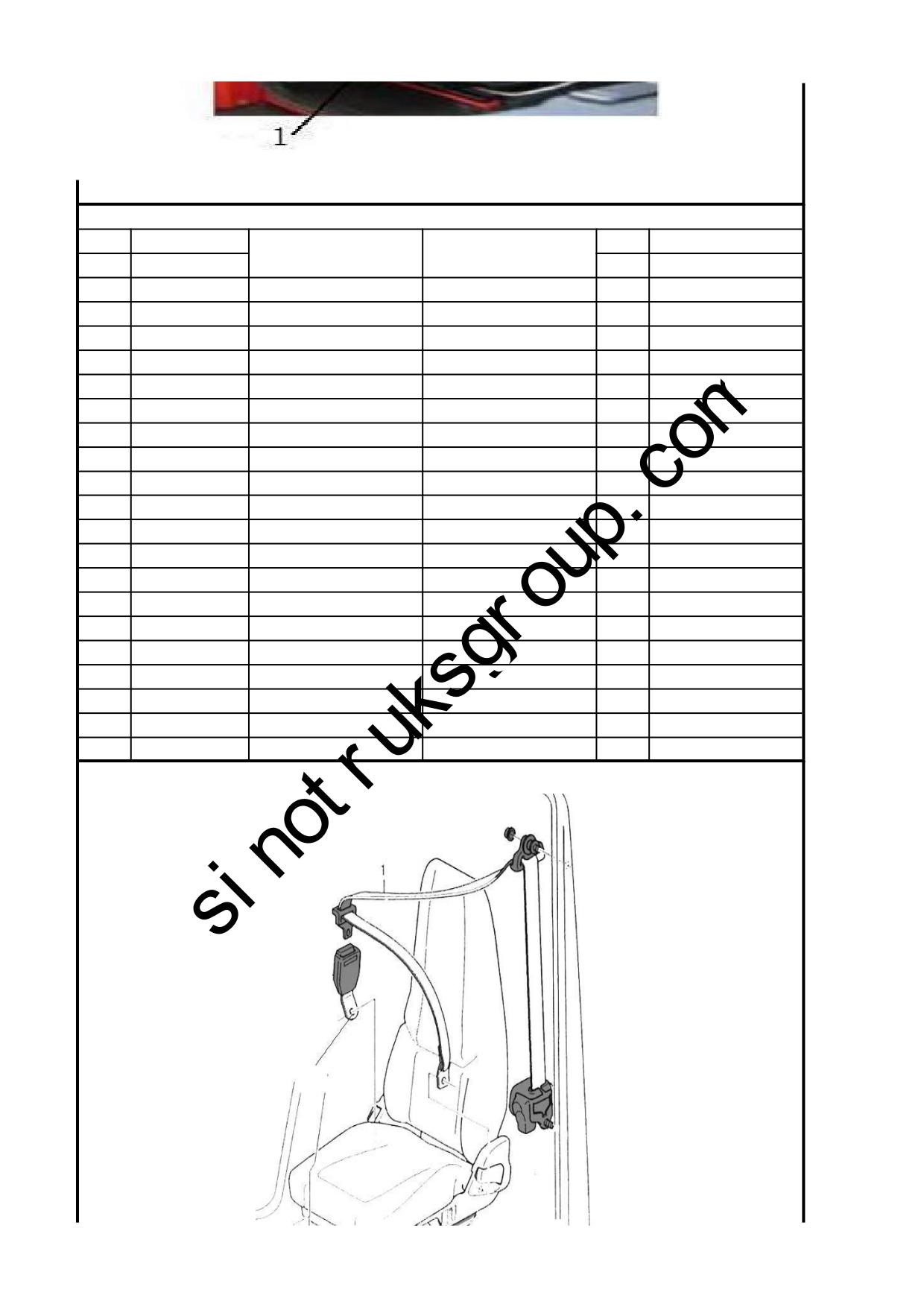

1.11 HOWO中长驾驶室安全带/Safety Belt

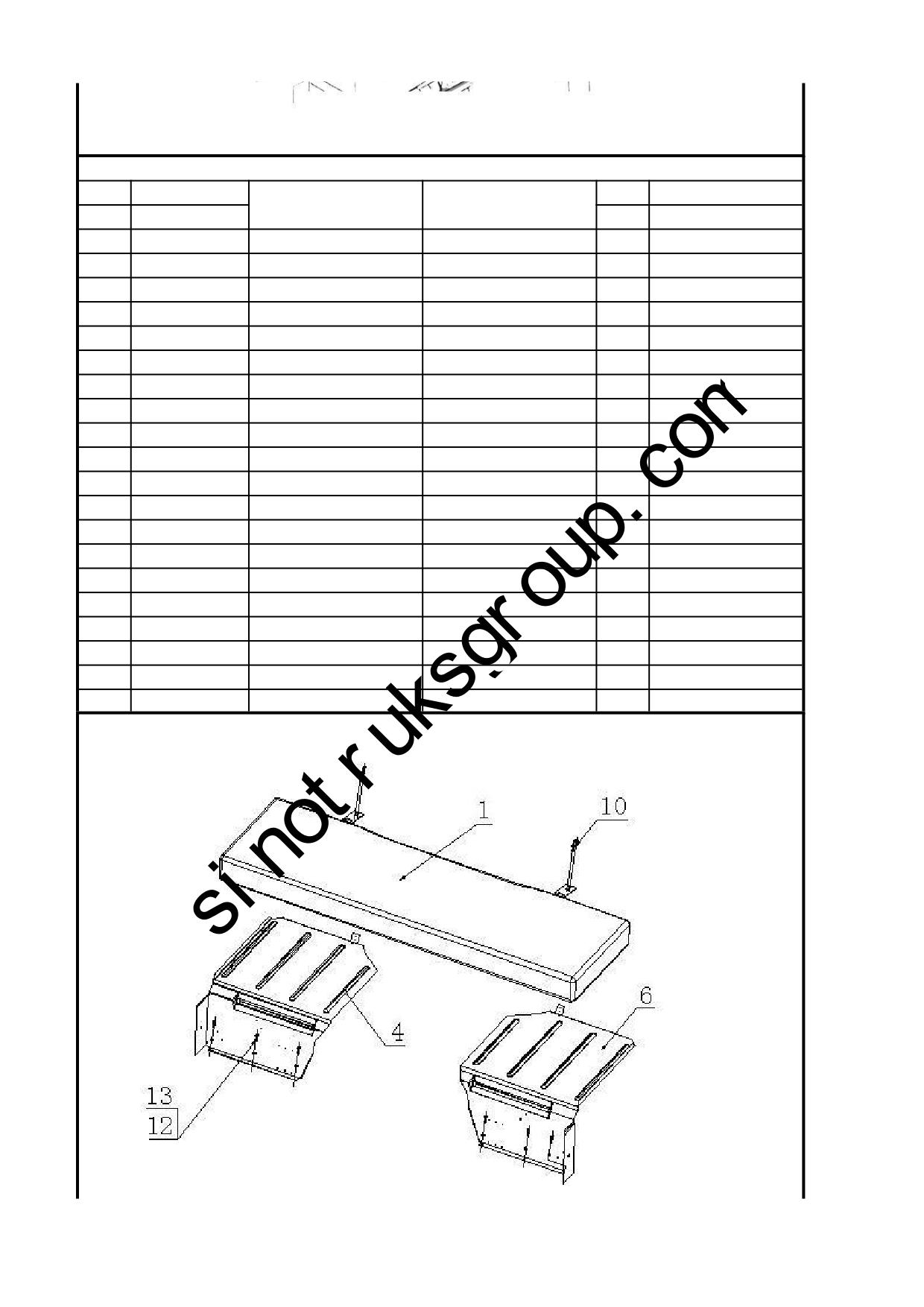

1.12 中长驾驶室卧铺/Sleeper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1643570002

卧铺总成（轻量化、内饰件

Sleeper

WG1643570010

卧铺支撑总成

Sleeper support

Q1460825F31

六角头螺栓、弹簧垫圈和平

Combination

Q2714225F31

十字槽盘头自攻螺钉

Screw

Q40204F31

大垫圈

Washer

WG1643570008

卧铺右支腿总成

Sleeper support

Q150B0625F31

六角头螺栓

Screw

Q40006F31

小垫圈

Washer

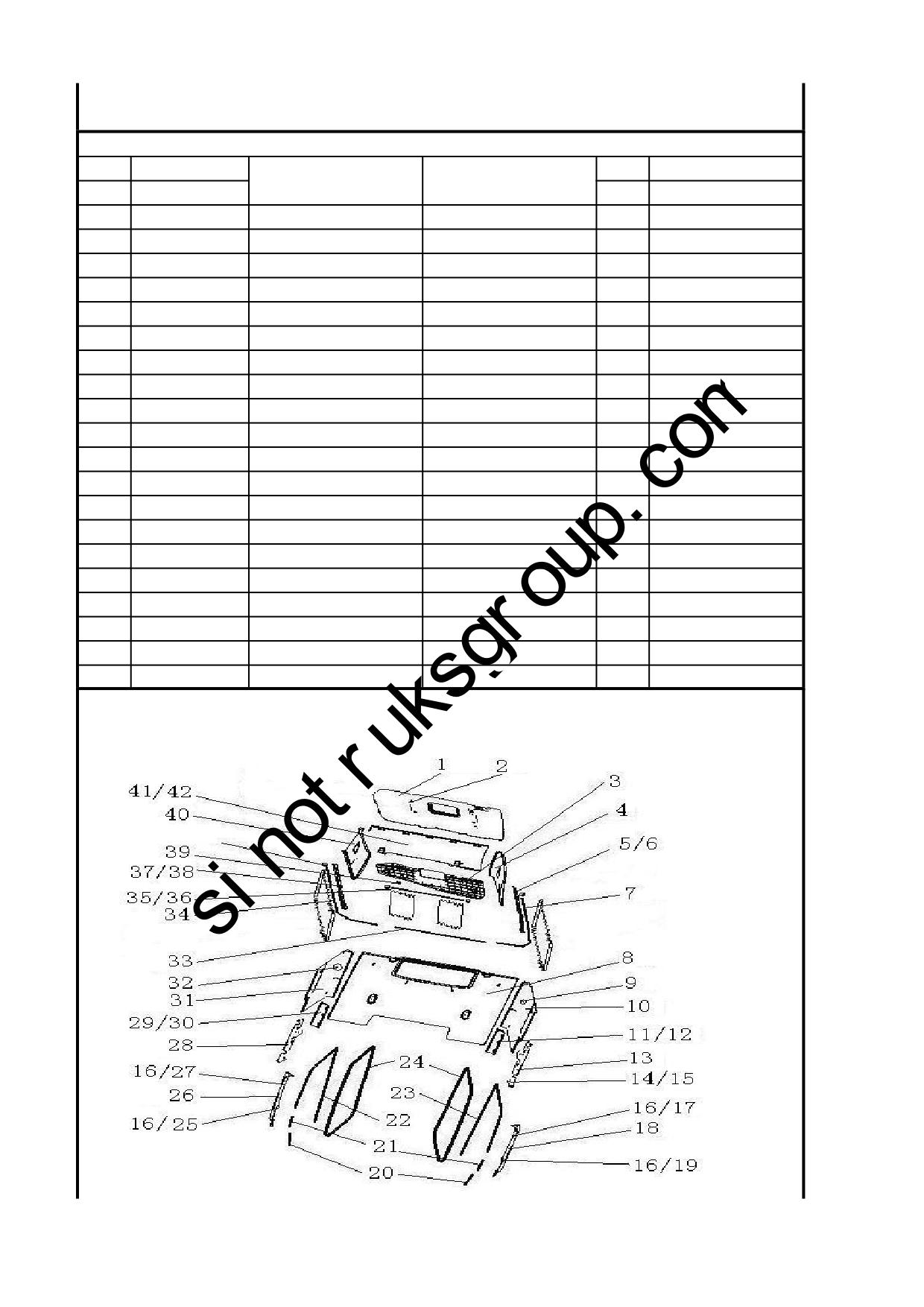

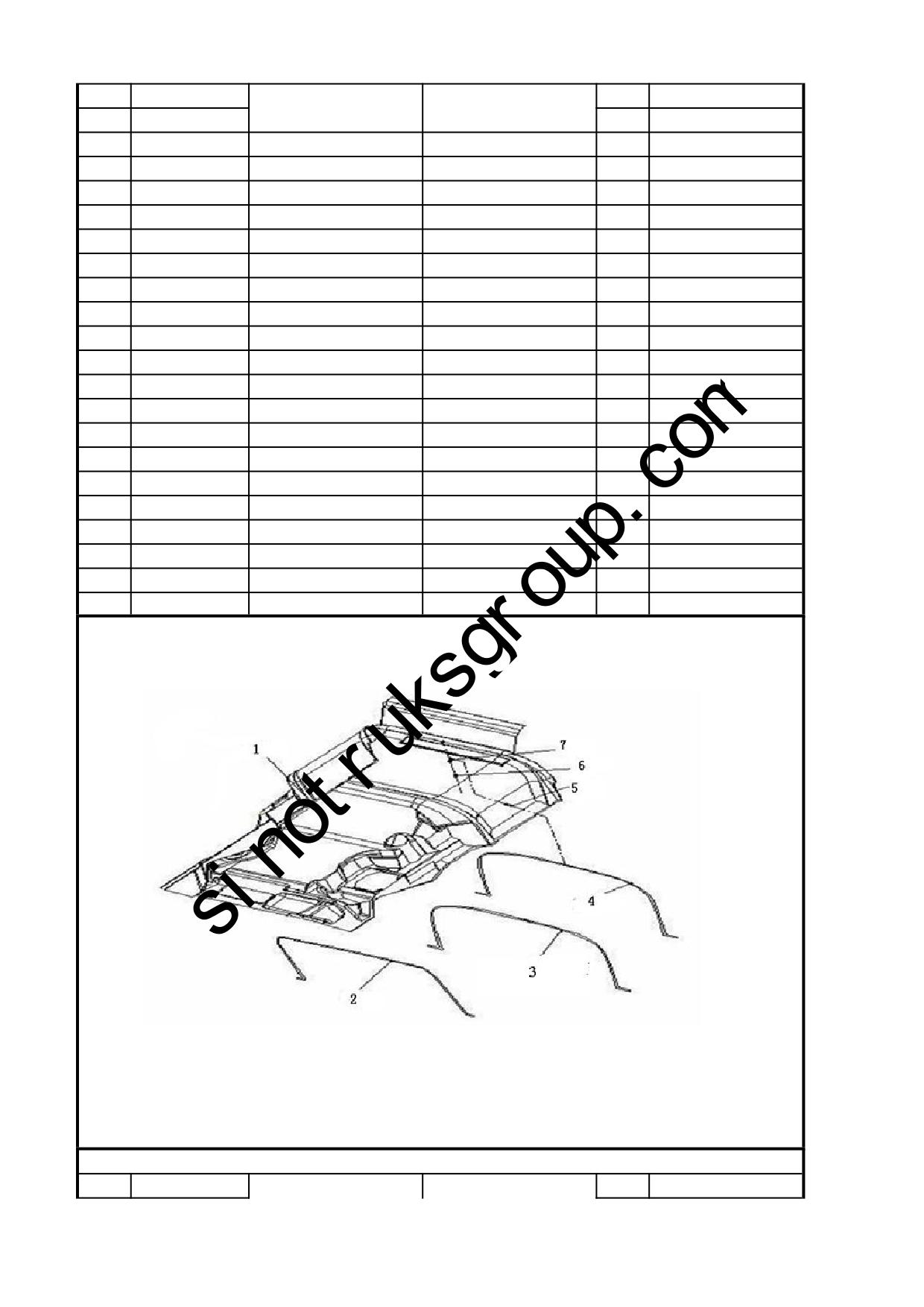

1.13 经济型中长驾驶室内饰/Internal Lining For cab

1.13 经济型中长驾驶室内饰/Internal Lining For cab

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003172951

塑料开尾铆钉

Rivet

WG1642610007

左侧围内衬

Panelling-inside

Q2300520

十字槽盘头螺钉

Screw

WG1642610004

左窗帘导轨

Guide for curtain

WG1642610038

后围内衬（低成本带后窗）

Panelling-inside

WG1642610011

左A立柱内护面

Panelling-inside

WG1642610013

车门密封条

Sealing strip

WG1642610012

右A立柱内护面

Panelling-inside

WG1642610037

右侧围内衬（低成本）

Panelling

WG1642610032

前窗帘导轨

Guide for front curtain

WG1642610003

右窗帘导轨

Guide for curtain

WG1642610008

左侧后围压条

Strap -left rear

WG1642610028

左侧围门框压条

Strap -left

WG1642610019

拉带

Strap

AZ1642610050

HOWO窗帘安装组件

Assembly parts for curtain

AZ1642610025

窗帘挂钩

Hook

WG1642610034

导轨限位挡块总成

Block

WG1642610001

HOWO中长驾驶室顶盖内衬总

Panelling for top cover

WG1642610016

扶手孔盖支座

Seat

WG1642610017

扶手孔盖

Cover

1.13 经济型中长驾驶室内饰/Internal Lining For cab

1.13 经济型中长驾驶室内饰/Internal Lining For cab

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642610016

扶手孔盖支座

Seat

WG1642610017

扶手孔盖

Cover

AZ1642610014

顶窗螺母座

Nut seat

WG1642610018

顶窗盖护框

Frame bracket

116000770023

挂衣钩(灰色)

Hook

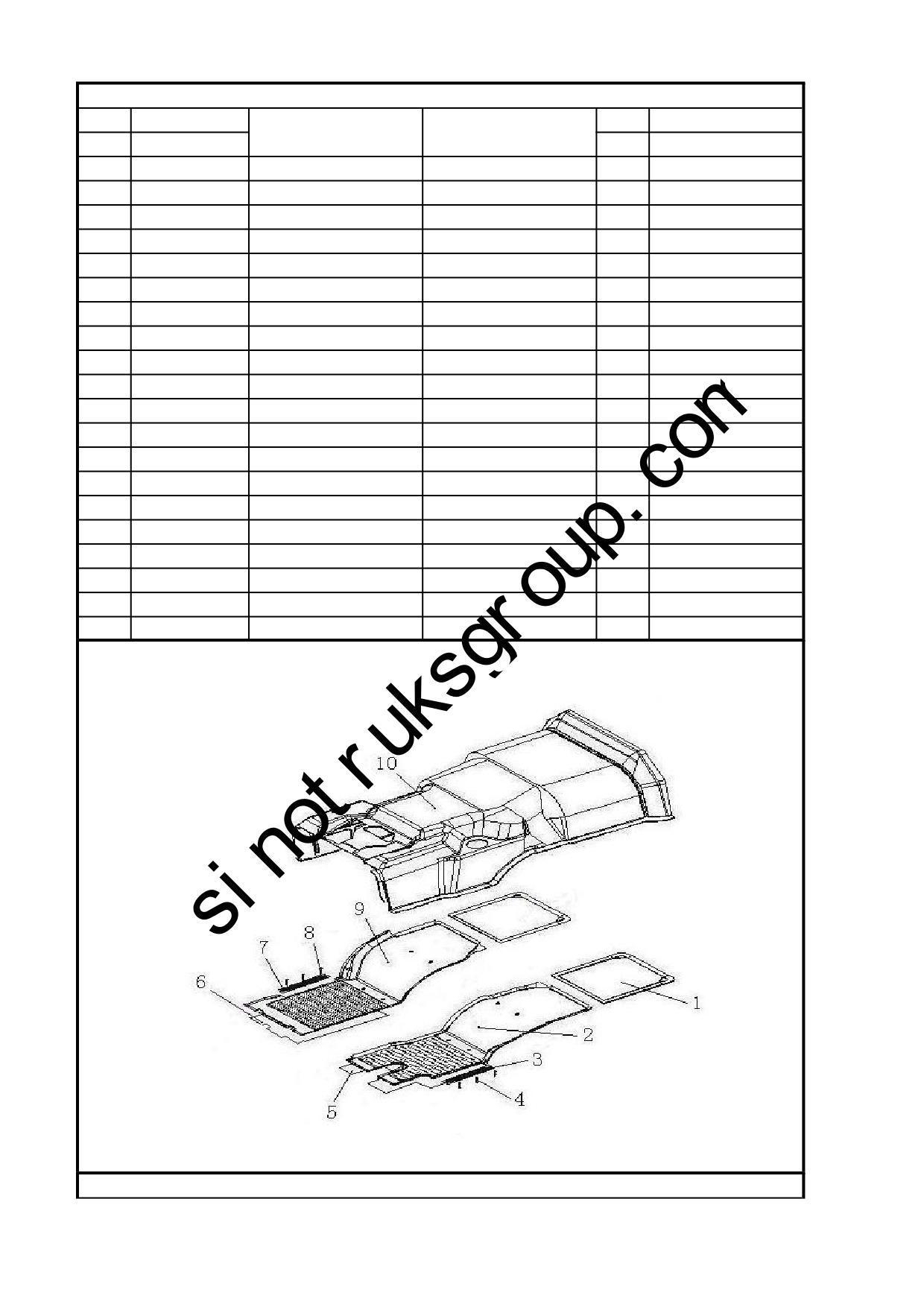

1.14 中长驾驶室地板垫/Floor Lining

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642620028

后地板垫（低成本）

Floor lining -rear

WG1642620011

左地板垫

Floor lining -left

WG1642620006

左门槛总成

Sill -left

Q2744222F31

十字槽沉头自攻螺钉

Screw

WG1642620007

右门槛总成

Sill -right

Q2744222F31

十字槽沉头自攻螺钉

Screw

WG1642620002

右地板垫

Floor lining -right

WG1642620030

发动机罩衬垫（低成本）

Carpet for engine hood

1.15 驾驶室隔音板/Sound Insulation Slab

序号

零部件图号

数量

备注

名称

Part Name

名称

Part Name

No.

Part No.

Qty

Remark

WG1642690001

隔热吸音垫

Sound insulation slab

WG1642690003

前支撑杆

Front support rod

WG1642690005

中后支撑杆

Middle rear support rod

WG1642690015

中后支撑杆II

Middle rear support rod

WG1642690006

橡胶垫

Rubber pad

Q2714819F31

十字槽盘头自攻螺钉

Screw

Q68610

单管夹子

Clip

1.16 驾驶室玻璃/Windshield

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642710001

前风窗玻璃

Windshield

WG1642710002

前风窗玻璃密封条

Sealing strip for windshield

WG1642710005

后窗玻璃

Rear glass

WG1642710006

后窗玻璃密封条

Sealing strip for rear window

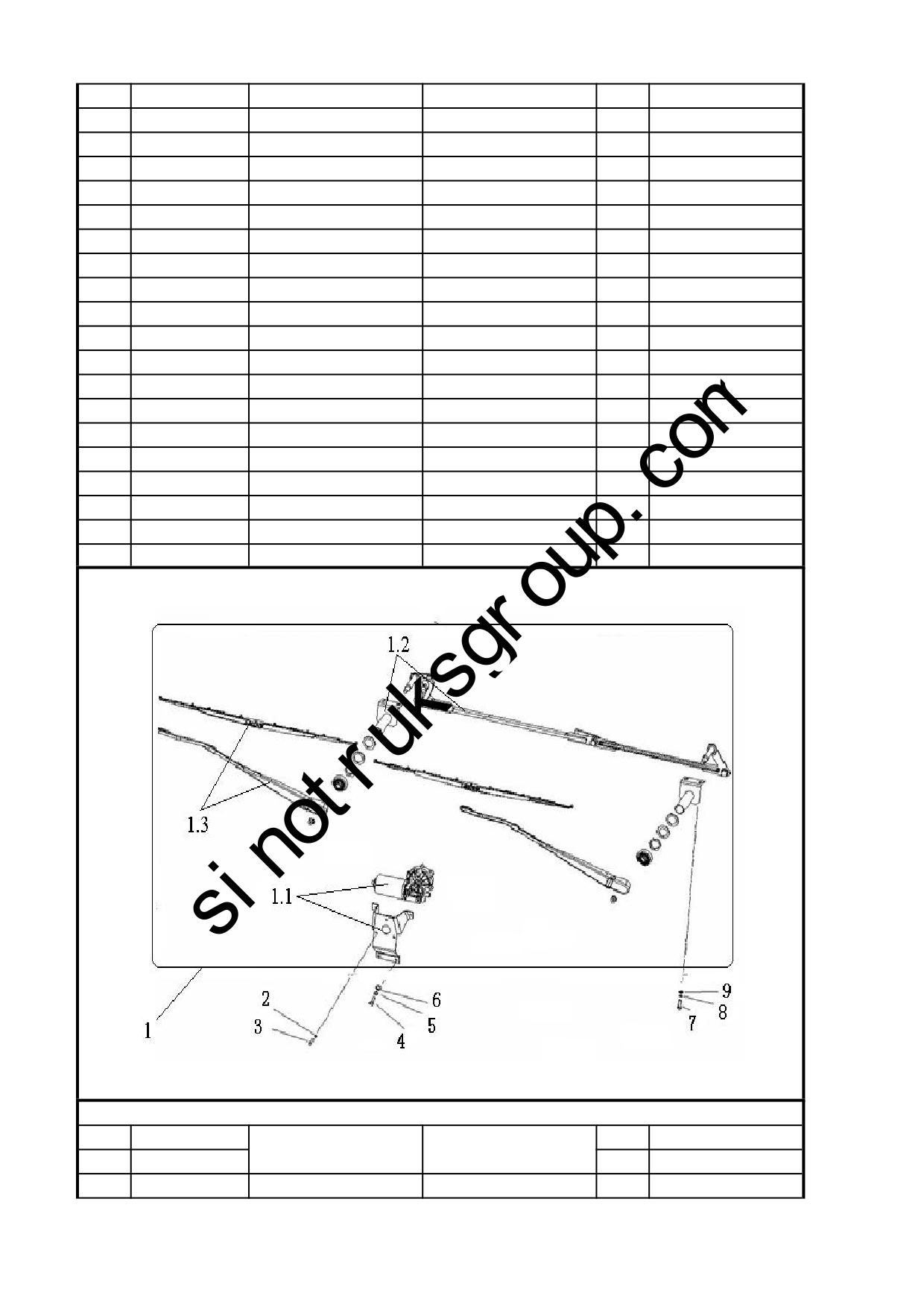

1.17 驾驶室刮水器/Wiper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642741001

驾驶室刮水器装置

Wiper ass.

1.1

WG1642741008

雨刮器电机及支架总成

Motor and bracket ass.

1.2

WG1642740009

连杆及支座总成

Rod and base ass.

1.3

WG1642740010

雨刮臂及刮片总成

Wiper arm and blade ass.

Q40306

弹簧垫圈

Spring washer

Q150B0616

六角头螺栓

Screw

Q150B0816

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40208

大垫圈

Washer

Q150B0812

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

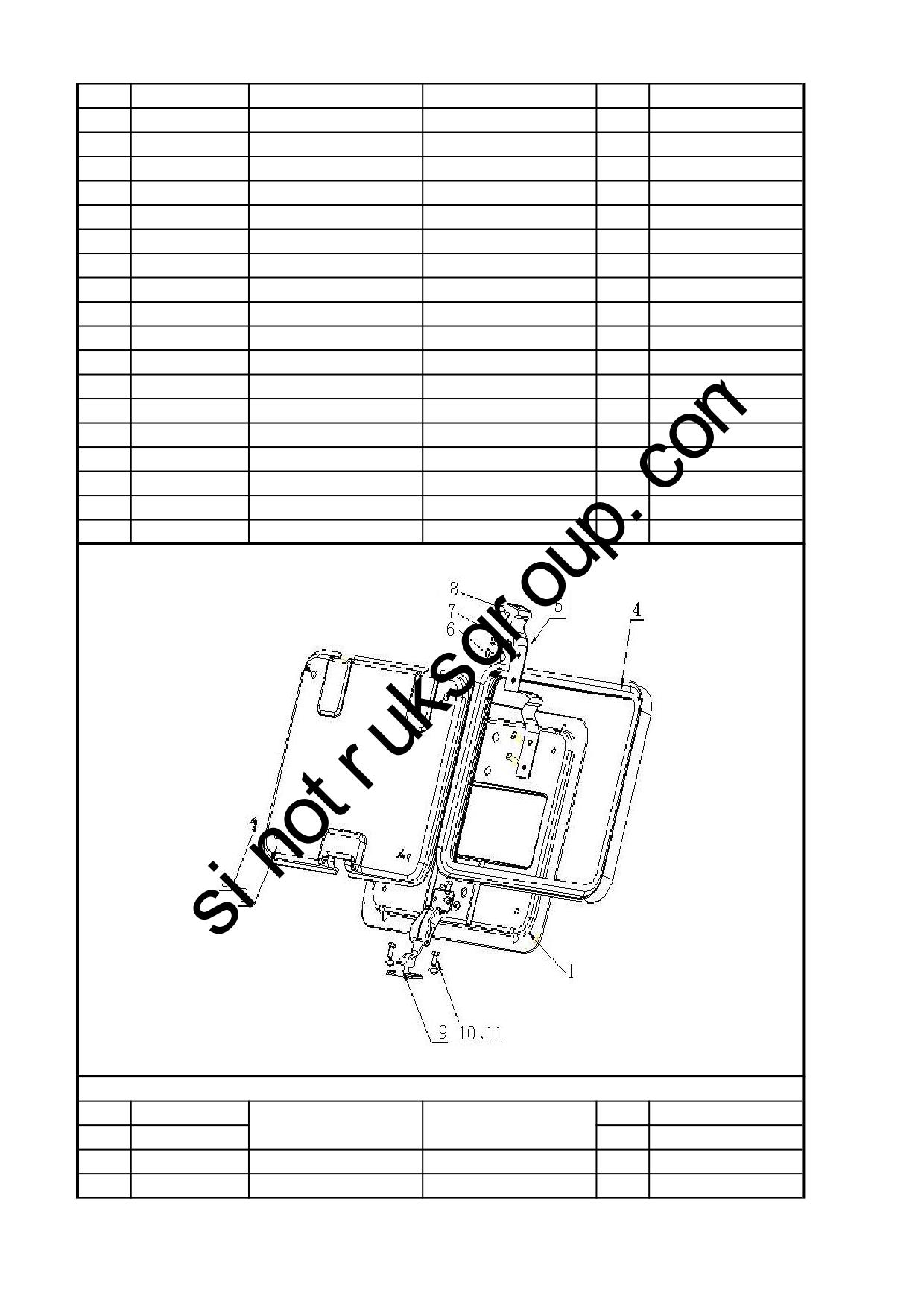

1.18 顶窗盖装置/Roof Hatch

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770006

顶窗盖板焊接总成

Cover ass.

WG1642770008

顶窗盖内护面

Roof panelling

WG1642770005

铆钉

Rivet

WG1642770009

顶窗密封条

Sealing

WG1642770011

铰链

Hinge

Q2140620F31

十字槽盘头螺钉

Screw

Q40206F31

大垫圈

Washer

WG1642930021

垫圈

Washer

WG1642770007

开关机构总成

Switch

Q2140620F31

十字槽盘头螺钉

Screw

Q40206F31

大垫圈

Washer

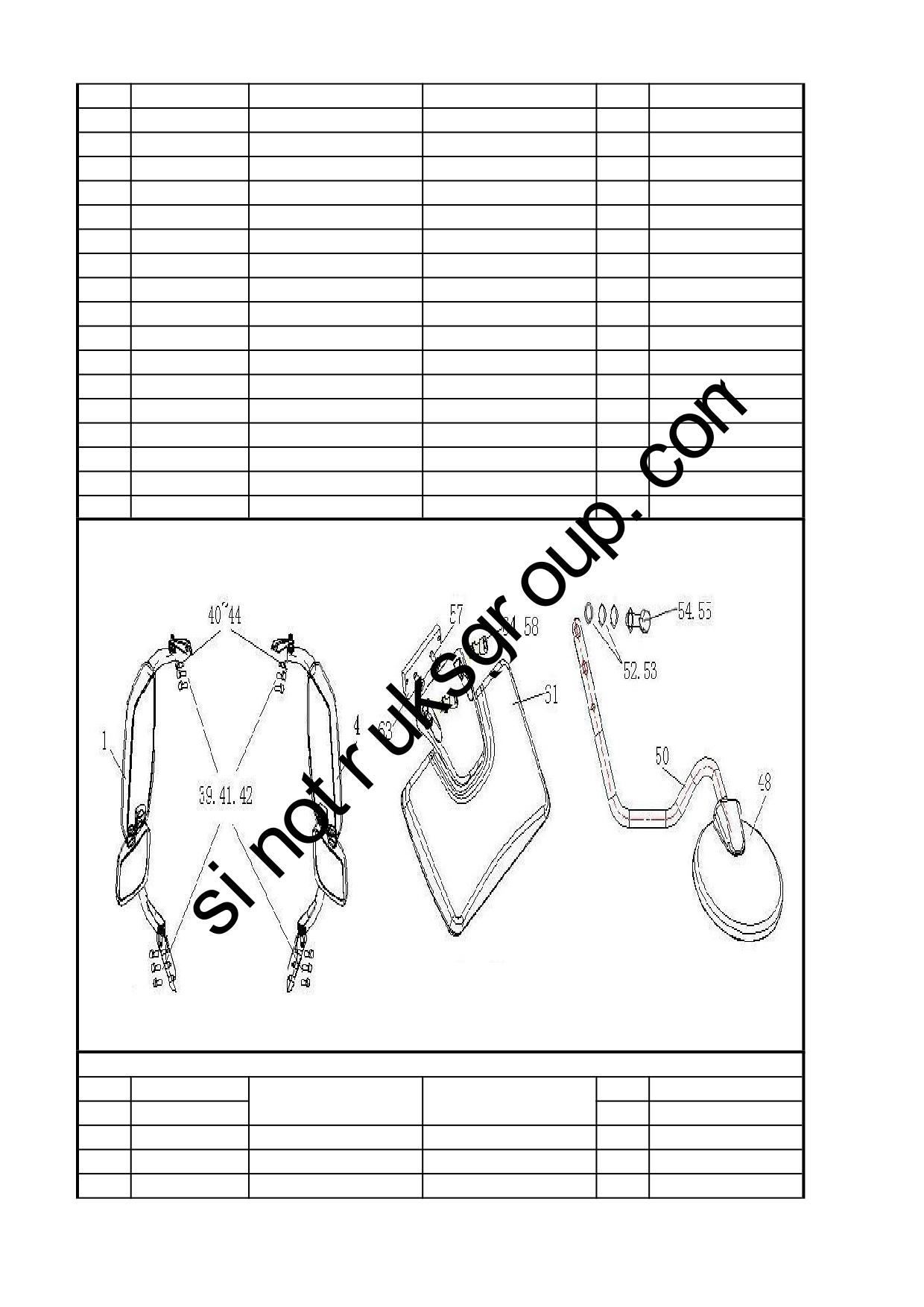

1.19 外后视镜（电动）及下视镜装置/View Mirror（E）

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770001

HOWO车外左后视镜

Rear view mirror -left

1.1

WG1642770021+001

HOWO车外左后视镜支架座

Support seat of left mirror

WG1642770003

HOWO车外右后视镜

Rear view mirror -right

4.1

WG1642770023+001

HOWO车外右后视镜支架座

Support seat of right mirror

Q2140630F31

十字槽盘头螺钉

Screw

Q2140625F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

Q40106F31

平垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

WG1662770010

下视镜总成

Bottom view mirror

WG1642770121

下视镜支架总成

Bracket

Q340B08F31

Ⅰ型六角螺母

Nut

Q150B0825F31

六角头螺栓

Screw

Q40308F31

弹簧垫圈

Spring washer

Q2140625F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

WG1642770099

HOWO补盲镜总成

View mirror

AZ1642770097

底板

Plate

Q218B0620F31

内六角圆柱头螺钉

Screw

1.20 驾驶室上杂品箱/Upper Box

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770015

喇叭罩（左）

Horn cover-left

WG1642770018

铰链

Hinge

AZ1642770017

支承套(扩张筒式螺钉座)

Bushing

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q40105F31

平垫圈

Washer

WG1642770014

杂品箱壳体总成

Box

WG1642770016

喇叭罩（右）

Horn cover-right

115200160094

杂品箱锁

Lock

115200160098

钥匙

Key

WG1642770013

杂品箱盖

Cover

WG1642770017

喇叭罩（中）

Horn cover-middle

WG1642770019

杂品箱上护面（可装防空灯

Cover

Q2714216F31

十字槽盘头自攻螺钉

Screw

WG1642770010

遮阳板总成

Sun visor

Q2140520F31

十字槽盘头螺钉

Screw

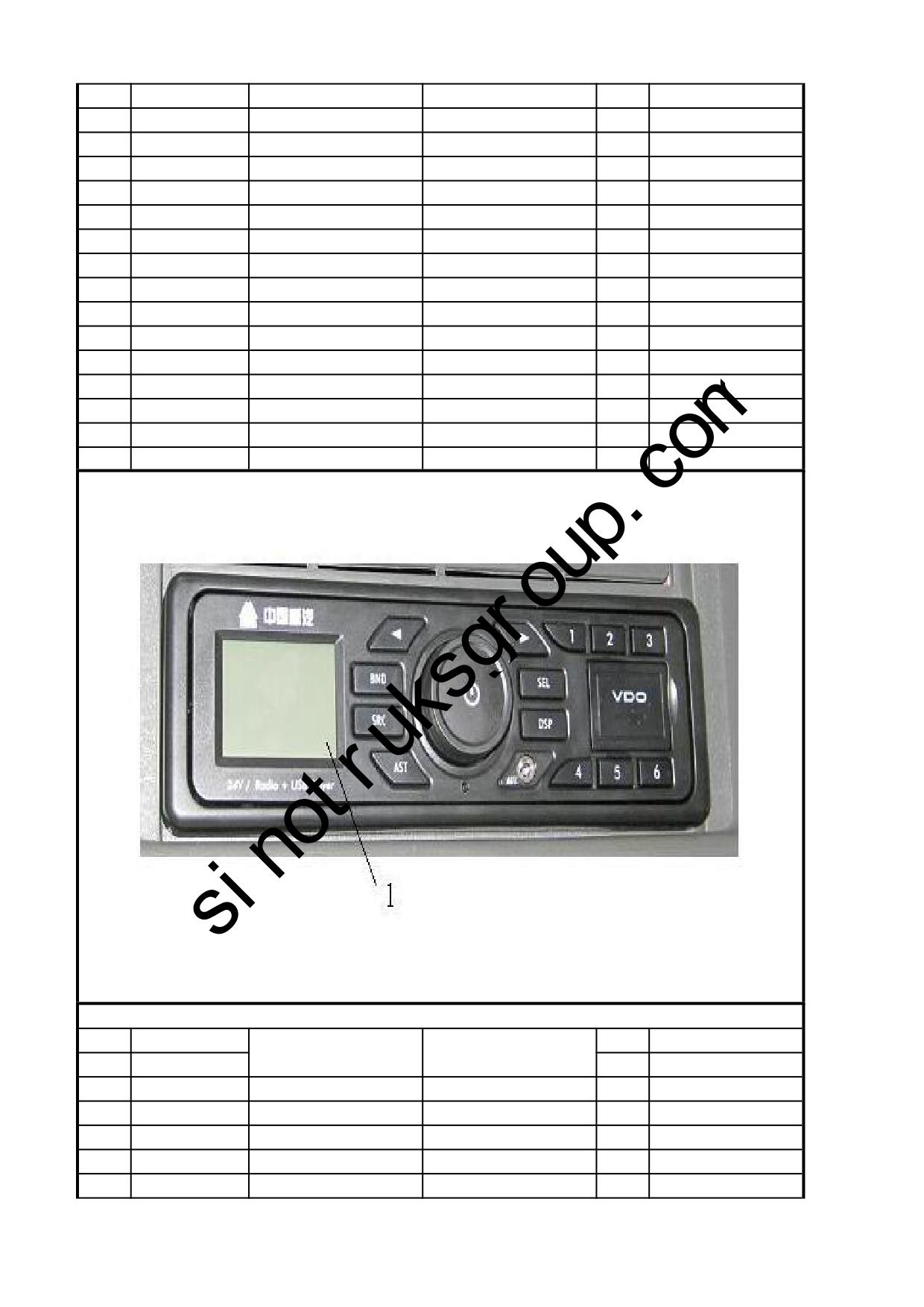

1.21 HOWO用MP3汽车收放音机/MP3 radio

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725780001

MP3汽车收放音机

MP3 radio

WG9725780002

馈线（2m）

Wire

WG9725780005

扬声器（5寸）

Loudspeaker

Q2714216

十字槽盘头自攻螺钉

Screw

Q40004

小垫圈

Washer

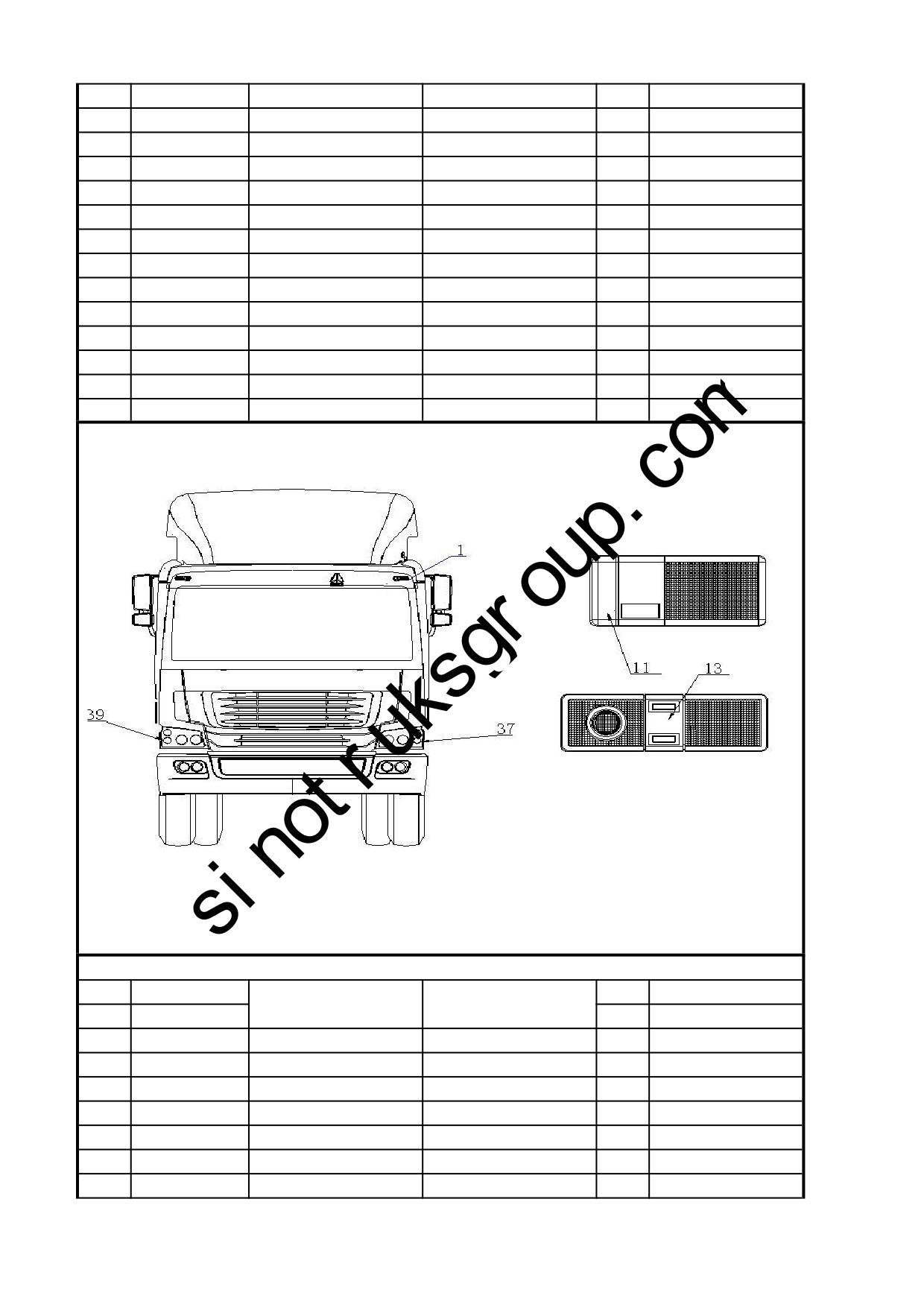

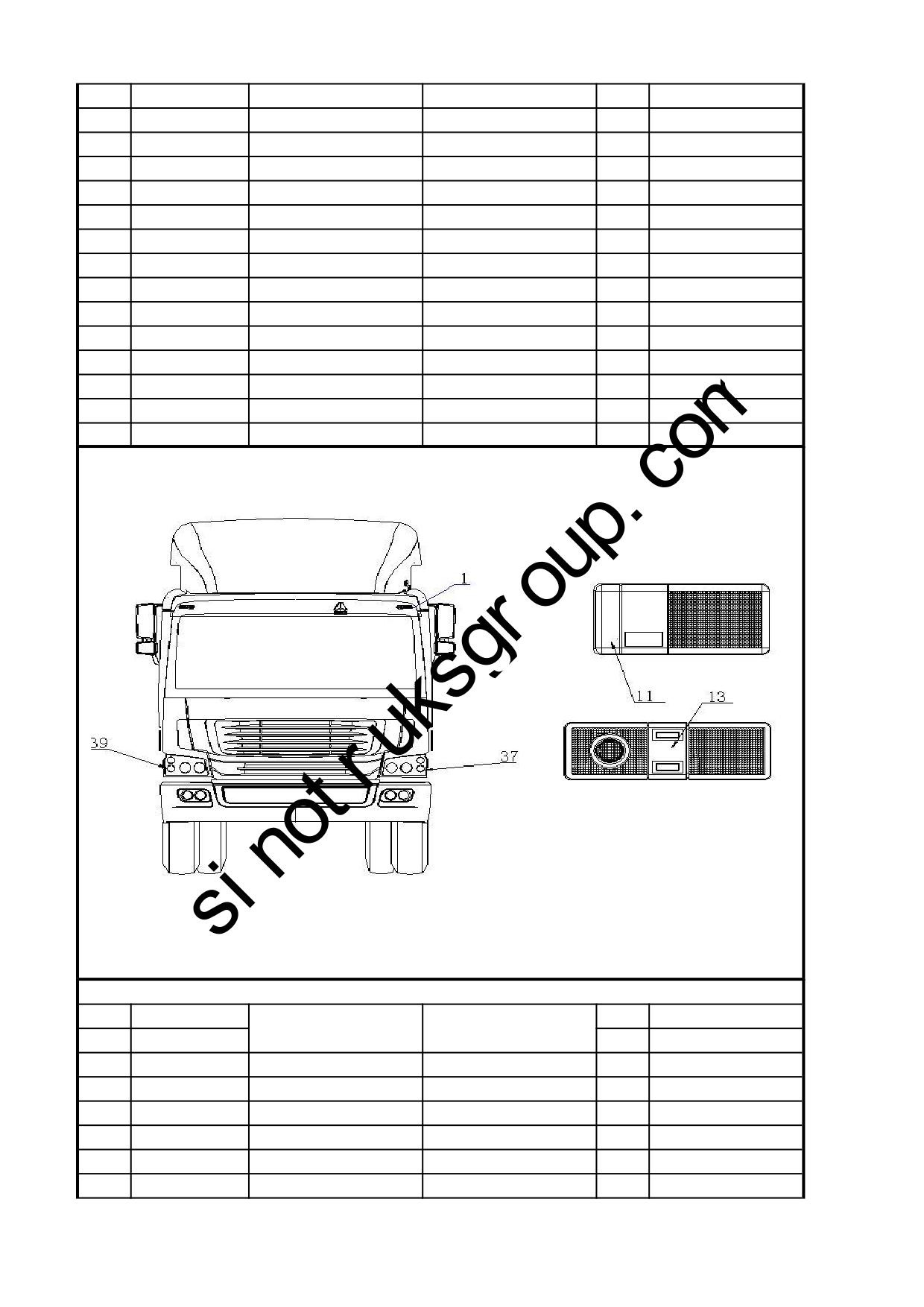

1.22 HOWO长驾驶室电器设备/Electric Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9719790007

前示廓灯总成

Front outline marker lamps

Q39748202

簧片螺母

Nut

Q2764825

十字槽半沉头自攻螺钉

Screw

WG9719790001

门灯开关

Switch for door lamp

190003179028

穿线护套

Protect sleeve

100mm

190003179028

穿线护套

Protect sleeve

100mm

WG9719790002

驾驶室内照明灯

Lamp

WG9719790003

带聚光灯的驾驶室内照明灯

Lamp

AZ9725778007

加长驾驶室顶蓬电线束

Wireness

Q41205

外锯齿锁紧垫圈

Washer

190003171697

塑料紧箍带

Fastener

AZ9725778003

加长驾驶室底部电线束

Wireness

WG9900580021

盖板

Plate

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q340B06

I型六角螺母

Nut

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B08

1型六角螺母

Nut

1.22 HOWO长驾驶室电器设备/Electric Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q2140516F31

十字槽盘头螺钉

Screw

Q2764816F31

十字槽半沉头自攻螺钉

Screw

WG9925720012

侧转向灯(左)

Side steering lamp -left

WG9925720013

侧转向灯(右)

Side steering lamp -right

WG9725720007

侧转向灯线束支架

Bracket

190003171697

塑料紧箍带

Fastener

1.23 HOWO长驾驶室前悬架/Front Suspension

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642430282

HOWO前悬螺旋弹簧减振器总成

Shock absorber

AZ1642430239

销轴

Shaft

Q2861030

定位螺钉

Screw

Q340B10

六角螺母

Nut

AZ1642439335

左前支架总成(320sus/+114.5/LHD)

Bracket - left

AZ1642439336

右前支架总成(320sus/+114.5/LHD)

Bracket - right

190003888459

自锁螺母

Nut

Q151B1645

六角头螺栓

Screw

AZ1642430263

尼龙衬套

Bush

AZ1642430219

驾驶室翻转轴总成

Rotating shaft

190003888459

自锁螺母

Nut

WG1642430072

异形垫圈

Washer

WG1642430083

限位块总成

Limited block

WG1642430071

螺栓

Screw

AZ1642430265

T型衬套

Bush

Q151B1450

六角头螺栓

Screw

190003888458

自锁螺母

Nut

Q700B06

直通式滑脂嘴

Grease nozzle

Q1841490

六角法兰面螺栓

Screw

Q33014

自锁螺母

Nut

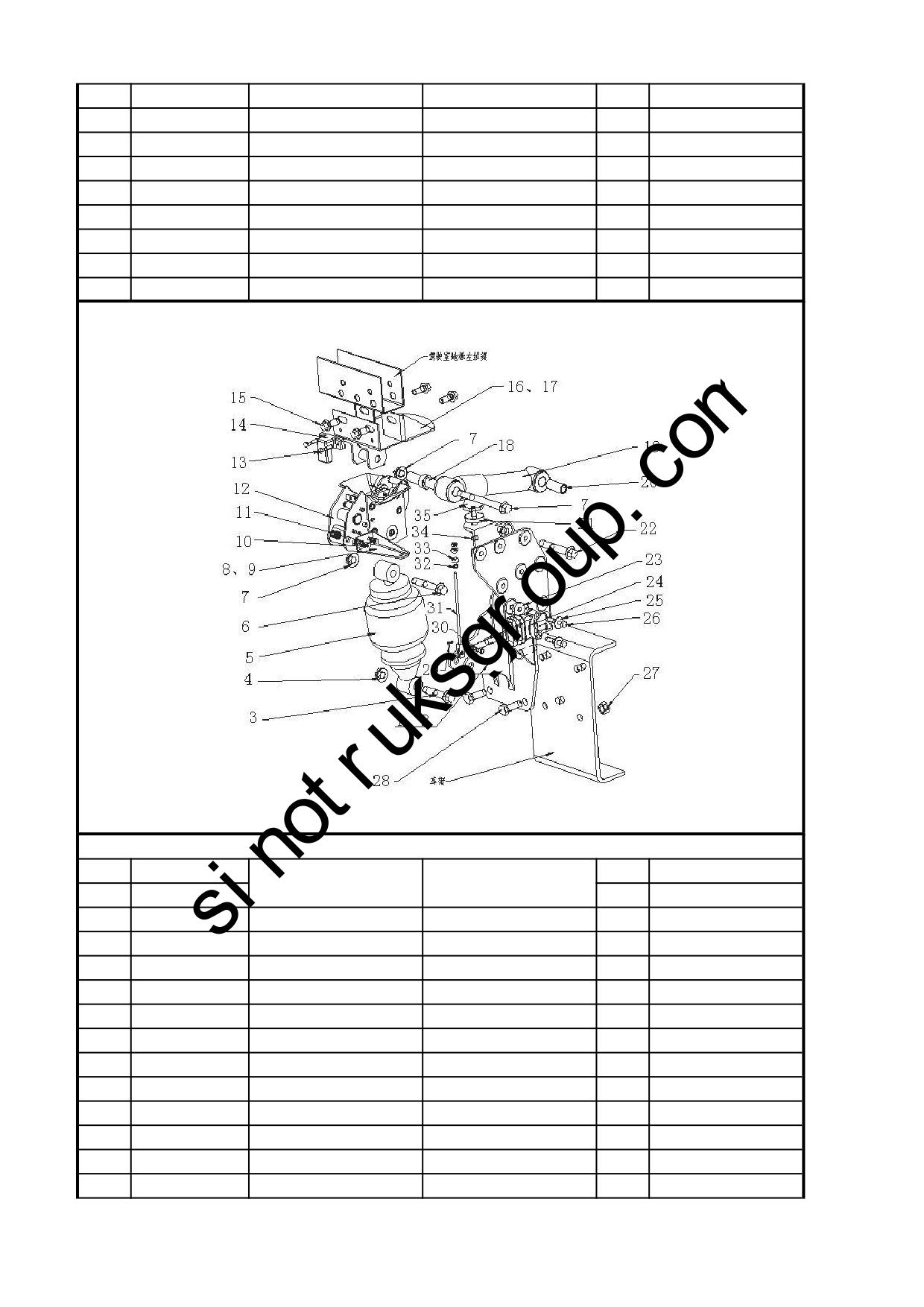

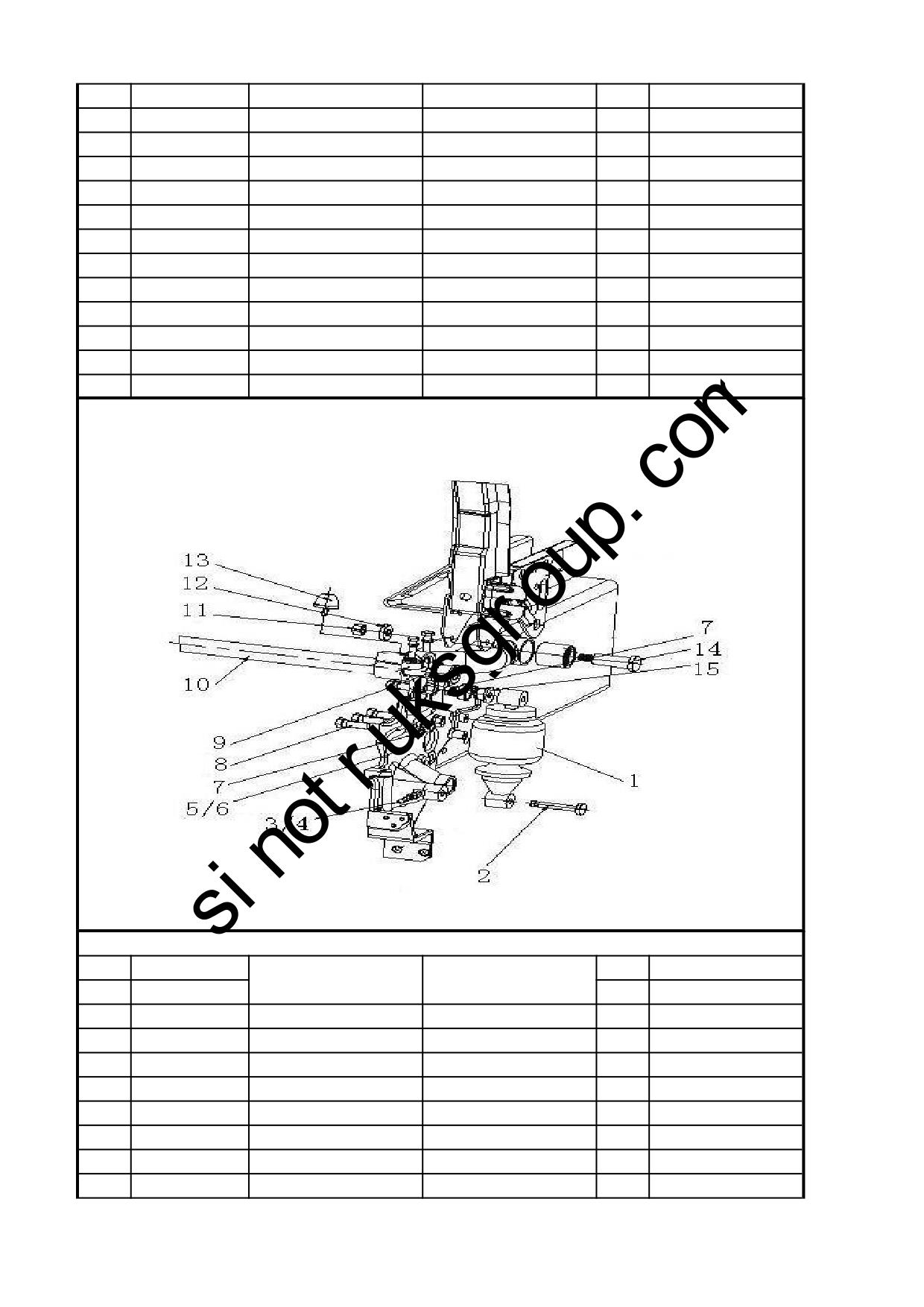

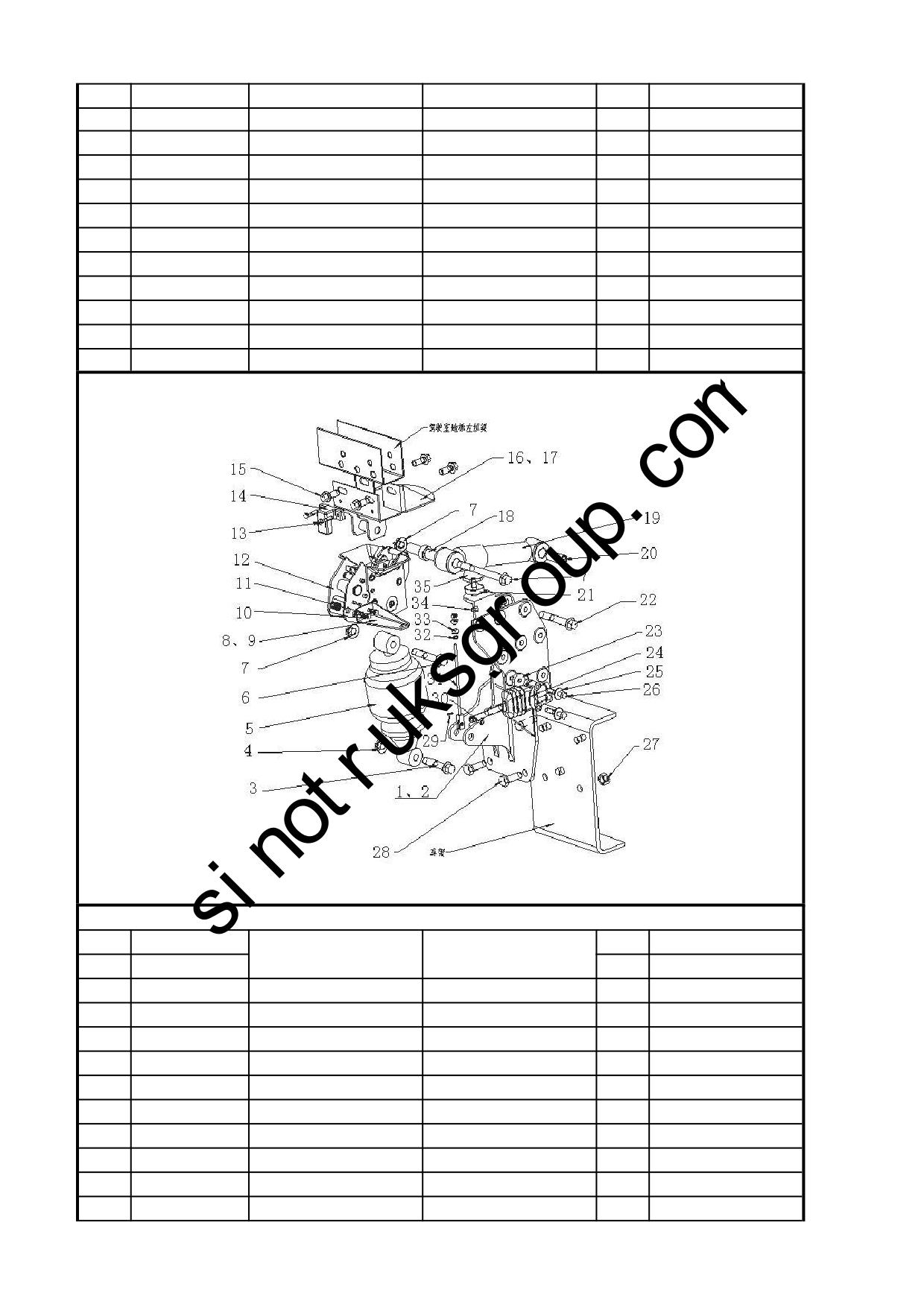

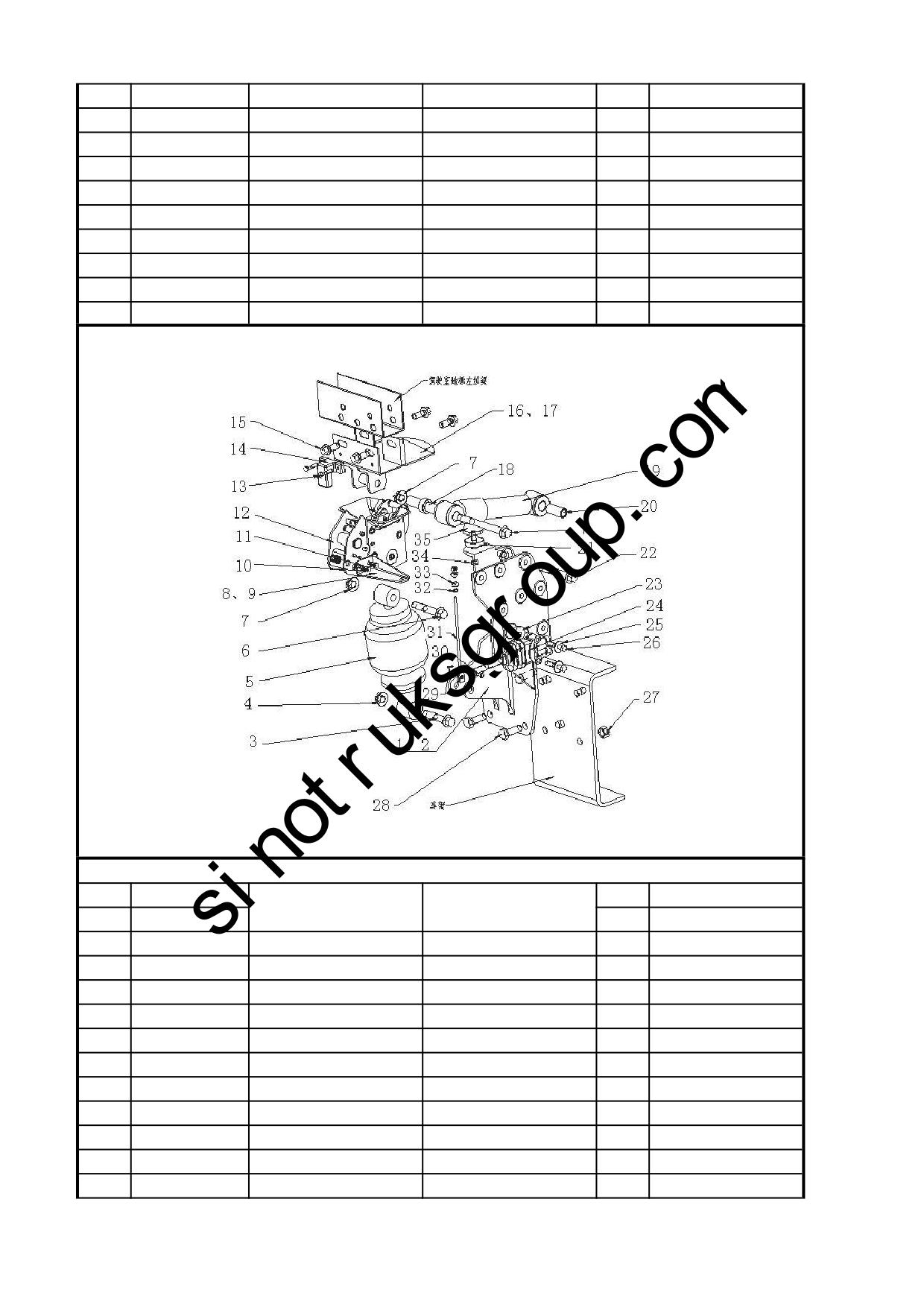

1.24 HW长驾驶室后悬置/Cab Rear Air Suspension

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642448081

左下支架

Bracket - lower left

AZ1642448082

右下支架

Bracket - lower right

Q1841480

六角法兰面螺栓

Screw

Q33014

自锁螺母

Nut

AZ1642440086

后悬减振器总成

Shock absorber

Q1841470

六角法兰面螺栓

Screw

Q340B10

六角螺母

Nut

WG1642440055

左推杆支架

Bracket - right

WG1642440056

右推杆支架

Bracket - right

Q150B0610

六角头螺拴

Screw

WG1642440101

液压锁总成

Lock ass.

Q1460860

组合件

Combination screw

WG1642440052

驾驶室锁止信号开关

Switch - locking signal

Q1841230

六角法兰面螺栓

Screw

WG1642440040

左上支架总成

Bracket - upper left

WG1642440041

右上支架总成

Bracket - upper right

WG1642440033

衬套III

Bush

WG1642440032

衬套II

Bush

AZ1642440035

垫板

Plate

WG1642440051

高度控制阀总成

Levelling valve

1.24 HW长驾驶室后悬置/Cab Rear Air Suspension

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q5002012

开口销

Split pin

Q5100620

销轴

Shaft

Q350B06

六角薄螺母

Nut

AZ1642430036

半球垫片

Hemisphere gasket

WG1642430081

限位块总成

Limited block

190003179782

聚酰胺管（Φ6*1）

Hose

55cm

190003179782

聚酰胺管（Φ6*1）

Hose

55cm

Q2360620

组合件

Combination screw

WG1664430246

调节机构总成

Adjusting device ass.

Q1460825

组合件

Combination screw

AZ1664430252

尼龙衬套

Bush

Q5002012

开口销

Split pin

Q5100628

销轴

Shaft

AZ1664430253

连接件

Connecting piece

AZ1664430252

尼龙衬套

Bush

Q40106

平垫圈

Washer

Q5002012

开口销

Split pin

WG9719820219

双弯软管(3300)

Hose

AZ1664440053

调整推杆总成

Adjusting rod ass.

WG9003171356

塑料紧固带A5*280

Fastener

1.24 HW长驾驶室后悬置/Cab Rear Air Suspension

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q5100616

销轴

Shaft

Q5002012

开口销

Split pin

AZ1664440053

调整推杆总成

Adjusting rod ass.

Q5100616

销轴

Shaft

WG9000361107

直通接头体NG6/NW4

Connector NG6/NW4

WG9000361001

弹性元件NG6

Elastic part NG6

WG9000361002

卡簧NG6

Snap spring NG6

WG9000361003

螺母座NG6

Nut seat NG6

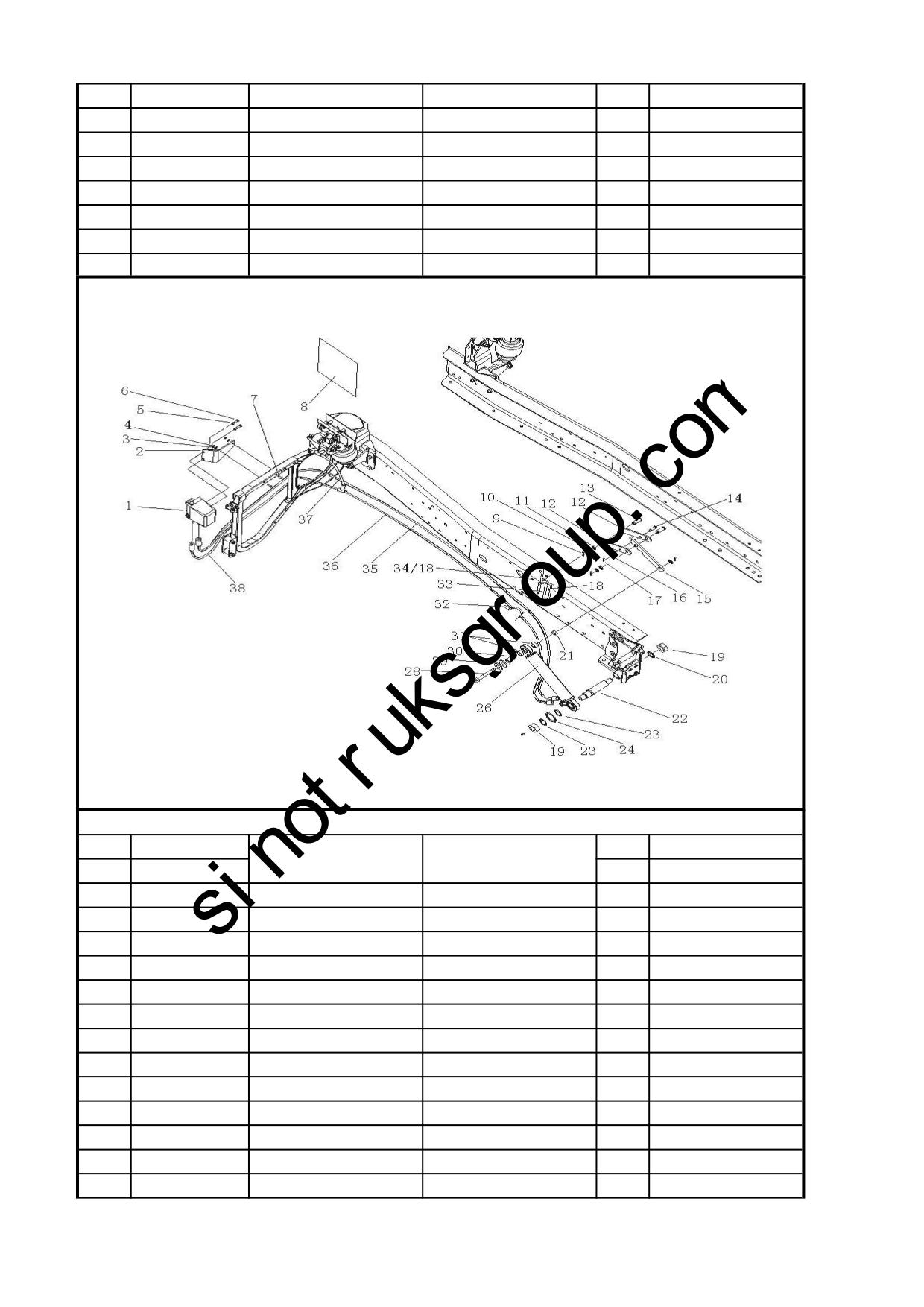

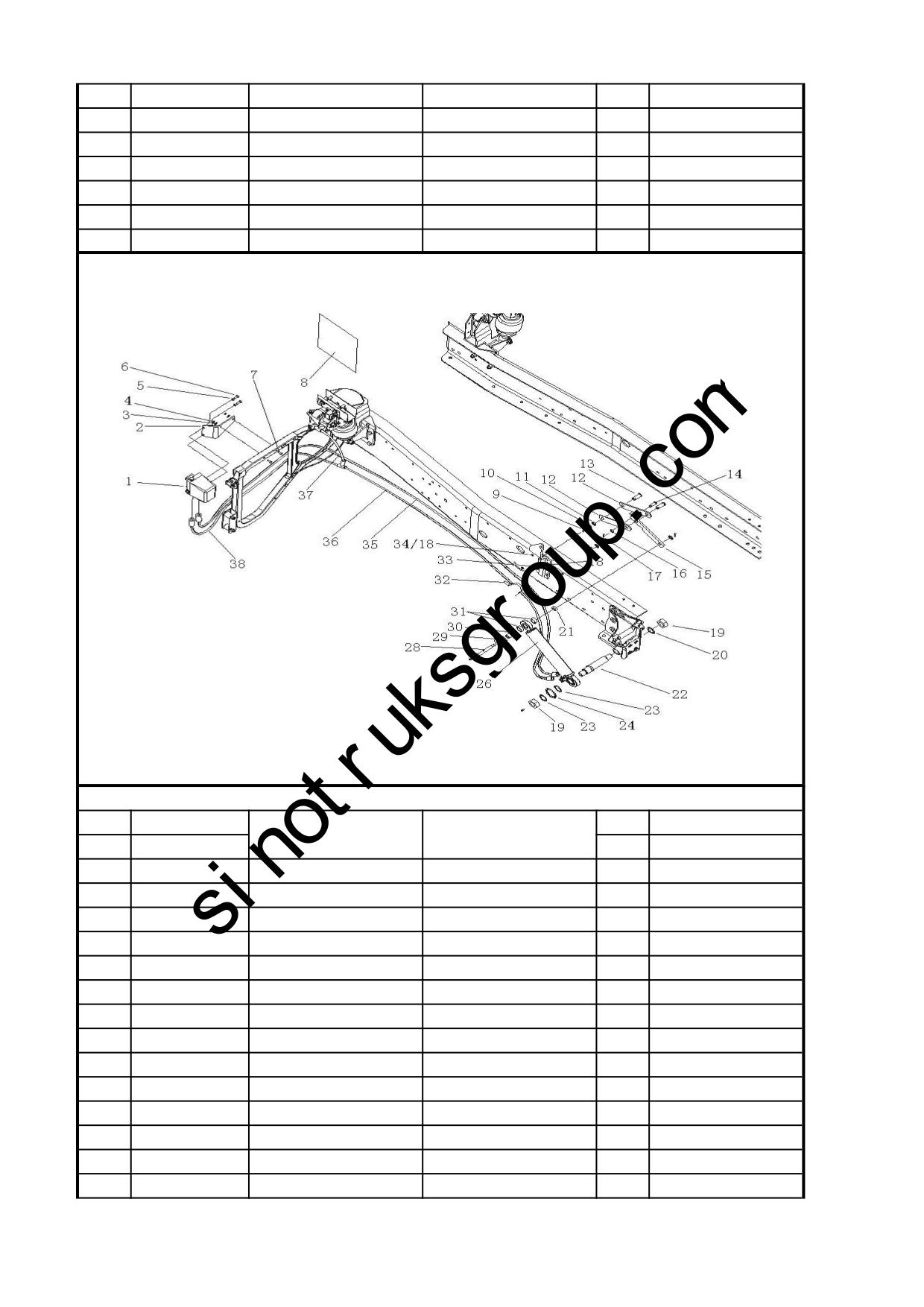

1.25 中长驾驶室举升装置（改进型前悬右置车）/Tilting Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9719820001

液压手动油泵

Hydraulic hand pump

AZ9719930390

举升油泵支架总成

Bracket assembly

Q40210

大垫圈

Washer

Q33210

2型全金属六角锁紧螺母

Nut

Q40310

弹簧垫圈

Spring washer

Q150B1020

六角头螺栓

Bolt

Q150B1065

六角头螺栓

Bolt

WG9719820098

说明牌

Illustrate plate

Q5004030

开口销

Q40114

平垫圈

Washer

Q41814

波形弹性垫圈

Wave washer

AZ9719820022

下撑条

Strut

Q5101428

销轴(h11)

190003903452

销轴

AZ9719820021

上撑条

Strut

Q41710

鞍形弹性垫圈

Washer

Q5003216

开口销

190003888457

自锁螺母

Nut

Q33424

自锁螺母

Nut

Q40124

平垫圈

Washer

1.25 中长驾驶室举升装置（改进型前悬右置车）/Tilting Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003888459

自锁螺母

Nut

WG9719820019

举升缸下支撑轴

Shaft

WG9719820013

垫圈

Washer

WG9719820011

大垫片

Gasket

190003559459

卡套式四通管接头

"+"connecter

WG9719820004

驾驶室举升油缸

Hydraulic cylinder

Q5004030

开口销

WG9719820018

举升缸上支撑轴

Shaft

Q40216

大垫圈

Washer

WG9003171356

塑料紧固带A5*280

Cable binder

WG9719820029

限位拉带支座

Bracket

Q151C1235

六角头螺栓(细牙)

Bolt

WG9719820203

双弯软管(3200)

Hose

WG9719820206

单弯软管(2600)

Hose

WG9719820204

双弯软管(800)

Hose

WG9719820207

单弯软管(600)

Hose

Q5101428

销轴(h11)

Q41814

波形弹性垫圈

Wave washer

190003179046

穿线护套

Shield sleeve

Q5004030

开口销

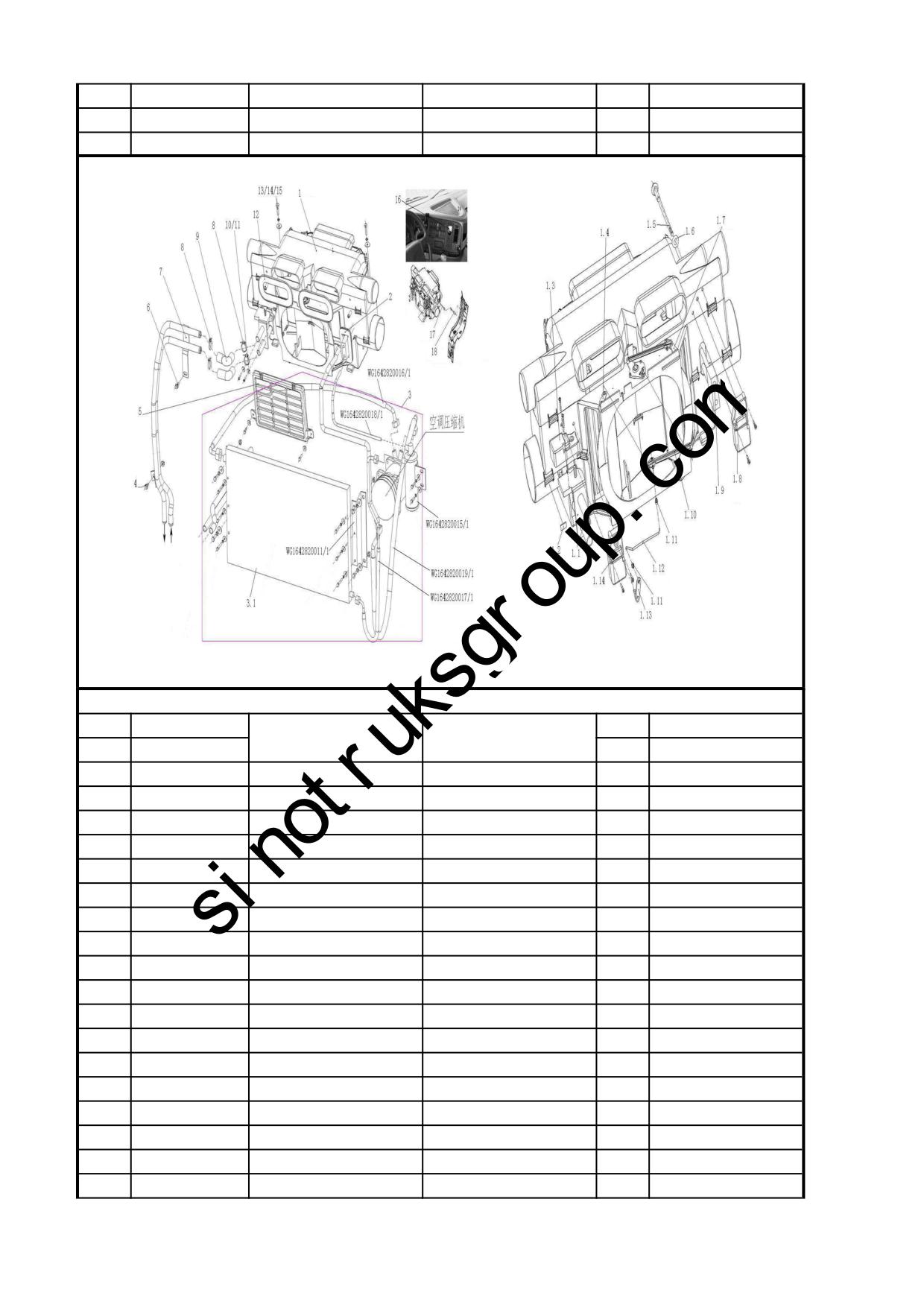

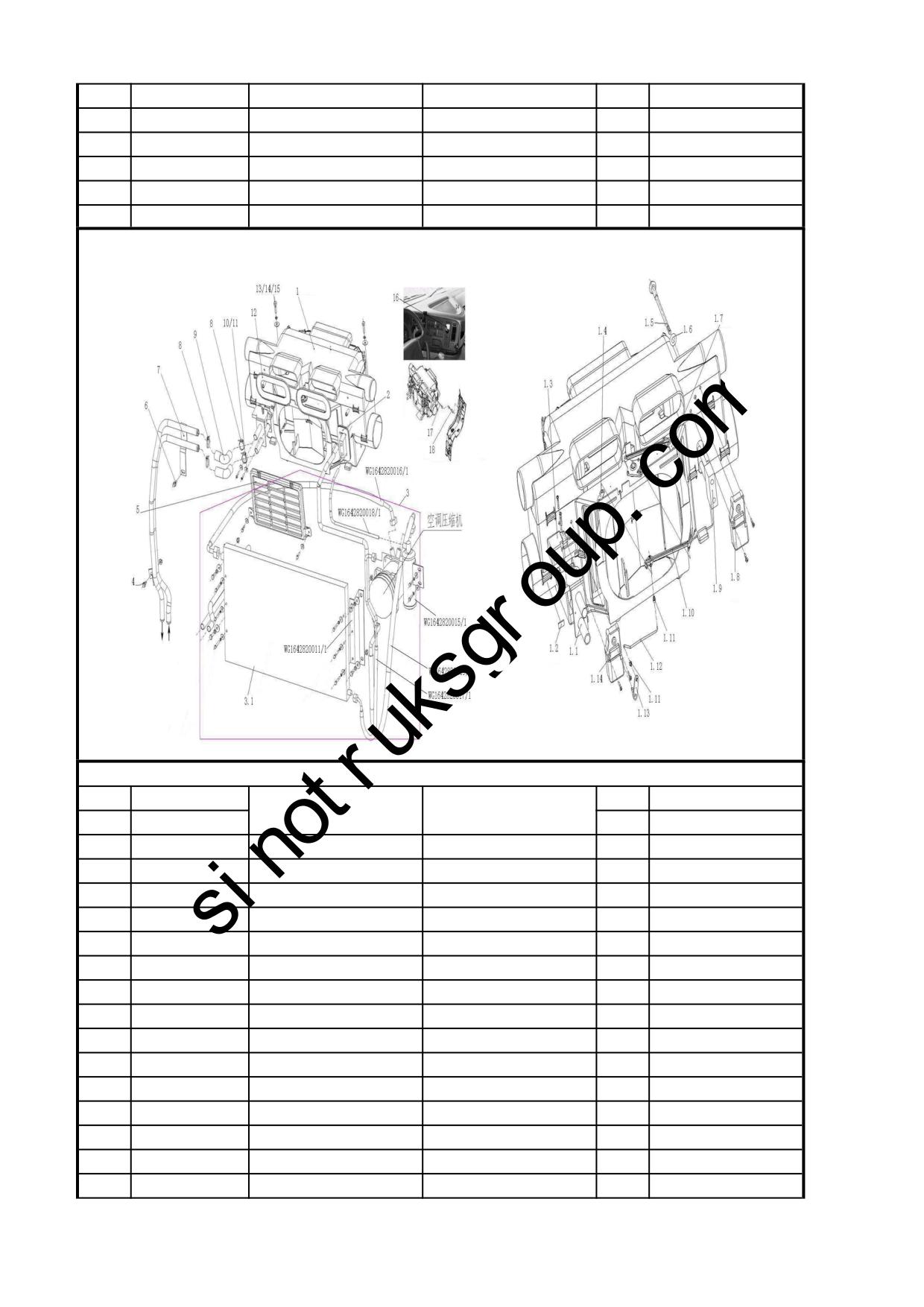

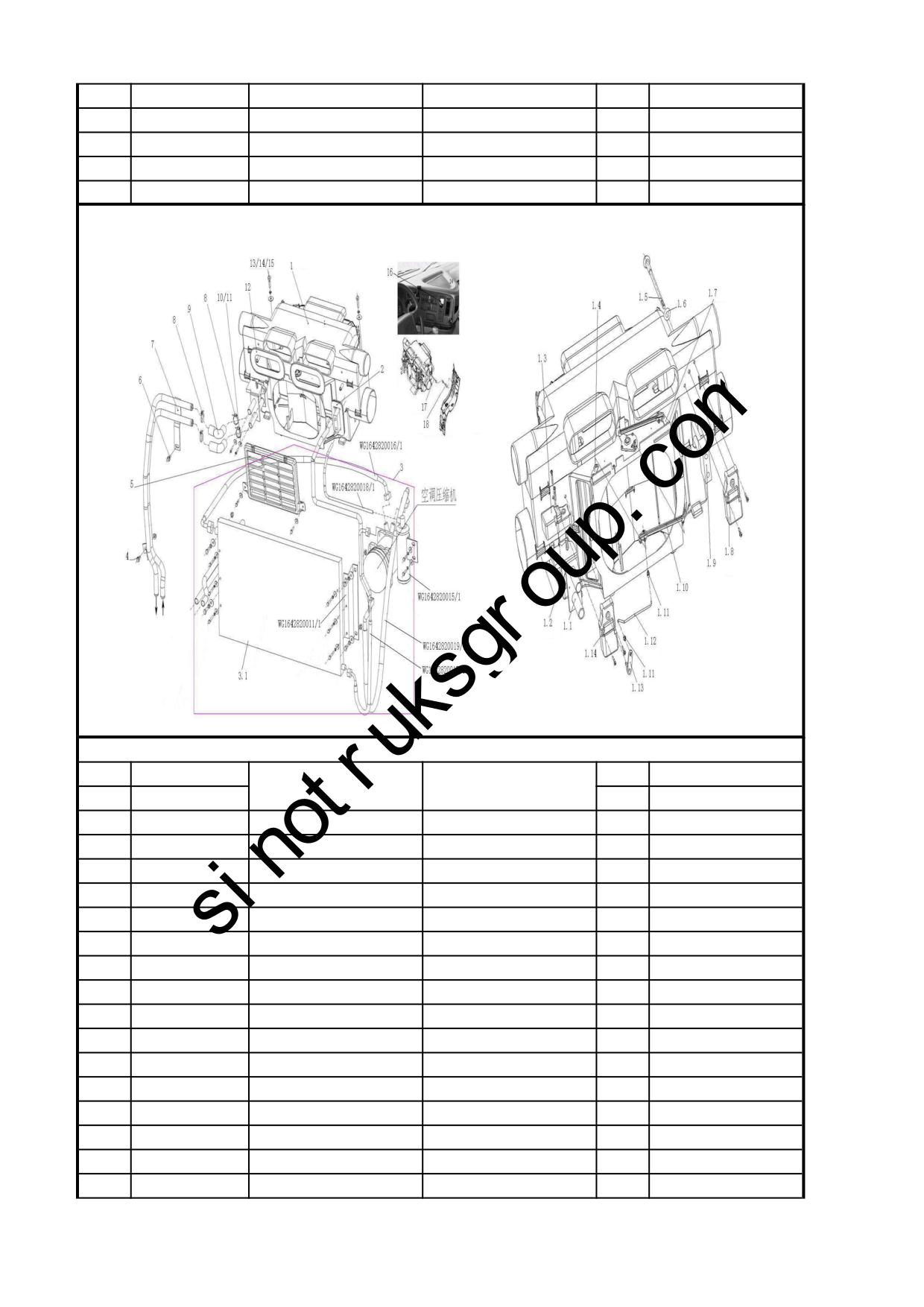

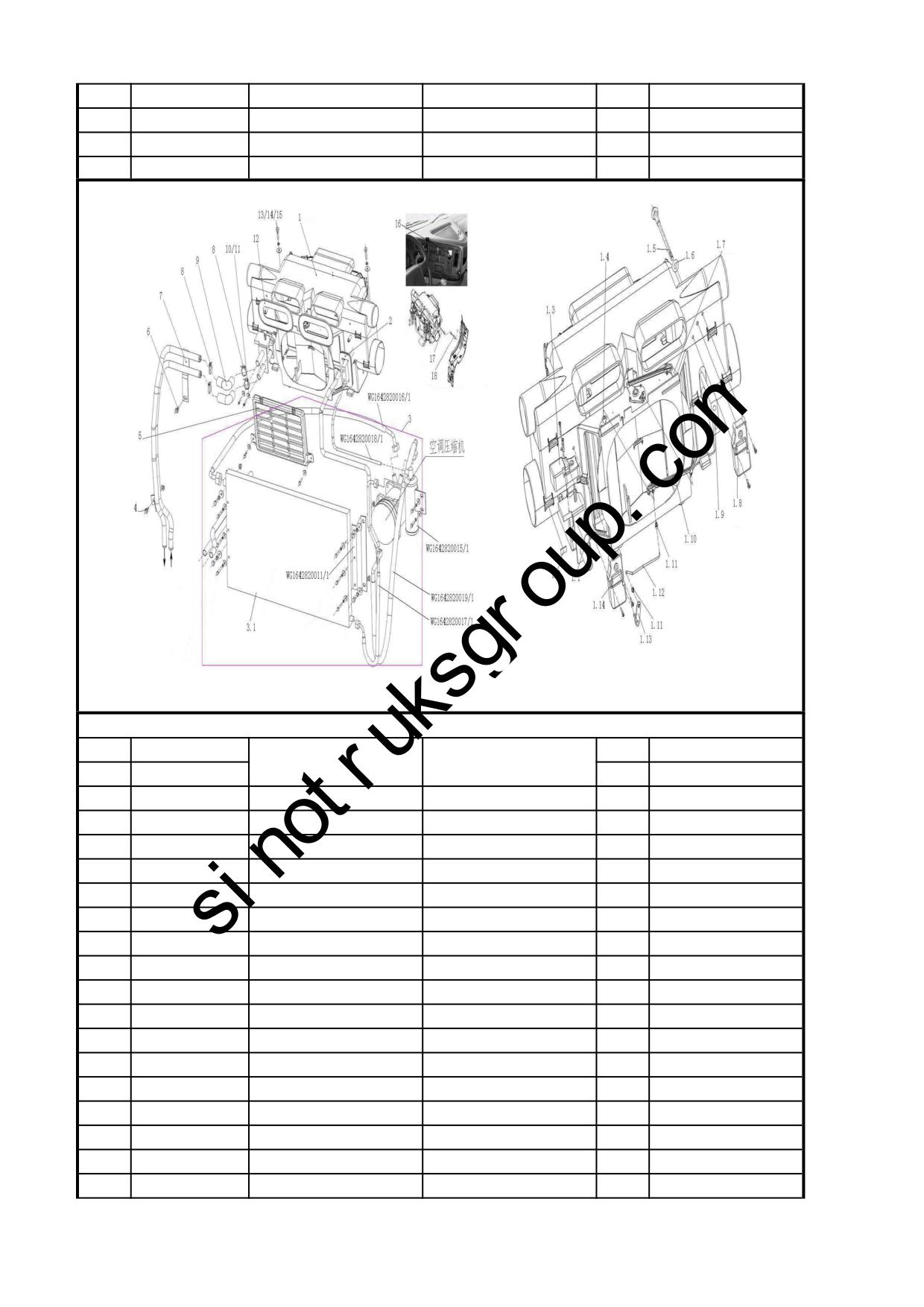

1.26 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642820002

带电动风门的空调器总成

Air conditioner ass.

1.1

AZ1630840319

阀）

Radiator ass.

1.2

AZ1630840063

连接卡子

Clip

1.3

AZ1630840326

3#转向器

Redirector

1.4

AZ1630840046

连杆Ⅲ

Rod

1.5

AZ1630840315

锥齿轮轴

Shaft

1.6

Q43660

开口挡圈

Ring

1.7

AZ1630840047

连杆Ⅳ

Rod

1.8

AZ1630840324

1#转向器

Redirector

1.9

AZ1642820010

蒸发器总成

Evaporator ass.

1.10

AZ1630840045

连杆Ⅱ

Rod

1.11

AZ1630840053

莲花座

Base

1.12

AZ1630840314

曲拉杆

Rod

1.13

AZ1630840313

摆臂

Arm

1.14

AZ1630840325

2#转向器

Redirector

1.15

AZ1630840013

下壳体

Bottom housing

1.16

AZ1630840091

滴水管

Pipe

1.17

Q2723525

十字槽盘头自攻螺钉

Screw

1.18

AZ1630840015

进风门总成

Air intake ass.

1.19

AZ1630840312

中壳体

Middle housing

1.26 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.20

AZ1630840092

泡沫密封条Ⅰ

Sealing strip

1.21

AZ1630840014

风机总成

Fan

1.22

AZ1630840323

风机线束总成

Wireness

1.23

Q2714216

十字槽盘头自攻螺钉

Screw

1.24

AZ1630840321

风机调速块总成

Fan speed adjusting module

1.25

AZ1630840049

转动板

Plate

1.26

AZ1630840050

转动臂

Arm

1.27

AZ1630840051

扭簧

Spring

1.28

AZ1630840052

大垫片

Washer

1.29

AZ1630840065

圆轴棘刺卡环

Clip

1.30

Q2723525

十字槽盘头自攻螺钉

Screw

1.31

AZ1630840311

上壳体

Upper housing

1.32

AZ1630840401

出风口自粘密封垫Ⅱ

Sealing

1.33

AZ1630840093

泡沫密封条Ⅱ

Sealing strip

1.34

AZ1630840063

连接卡子

Clip

1.35

AZ1630840037

左风门

Air intake -left

1.36

AZ1630840038

右风门（与左件对称）

Air intake -right

1.37

AZ1630840040

前风门

Air intake -front

1.38

AZ1630840041

连杆Ⅰ

Rod

1.39

AZ1630840035

方轴

Shaft

1.26 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.40

AZ1630840036

后风门

Air intake -rear

1.41

AZ1630840039

曲拉杆Ⅰ

Rod

1.42

AZ1630840053

莲花座

Base

1.45

AZ1630840034

扇形锥齿轮

Gear

1.46

Q2723525

十字槽盘头自攻螺钉

Screw

1.47

AZ1630840016

进风口密封环

Ring

1.48

AZ1630840021

挡板

Plate

WG1630820019

橡胶衬套

Bush

WG1642820042

HOWO车驾驶室空调装置外供件清单

List

3.1

WG1642820044/2

冷凝器总成

Condenser ass.

Q1840825F31

六角法兰面螺拴

Screw

AZ1642840084

进风口护网总成

Protect net

Q1840816F31

六角法兰面螺栓

Screw

WG1642820063

暖风钢管总成

Tube

190003989340

软管卡箍

Hose clip

WG1642840091

成型软管Ⅰ

Hose

Q40206F31

大垫圈

Washer

Q2140620F31

十字槽盘头螺钉

Screw

AZ1630840062

扁橡胶密封套

Sealing

Q150B0825F31

六角头螺栓

Screw

1.26 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

WG1630840323

英文版操纵面板总成

Panel

AZ1630820314

空调线束总成

Wireness

WG1630820313

温度传感器总成

temperature

WG9003171356

塑料紧固带A5*280

Fastener

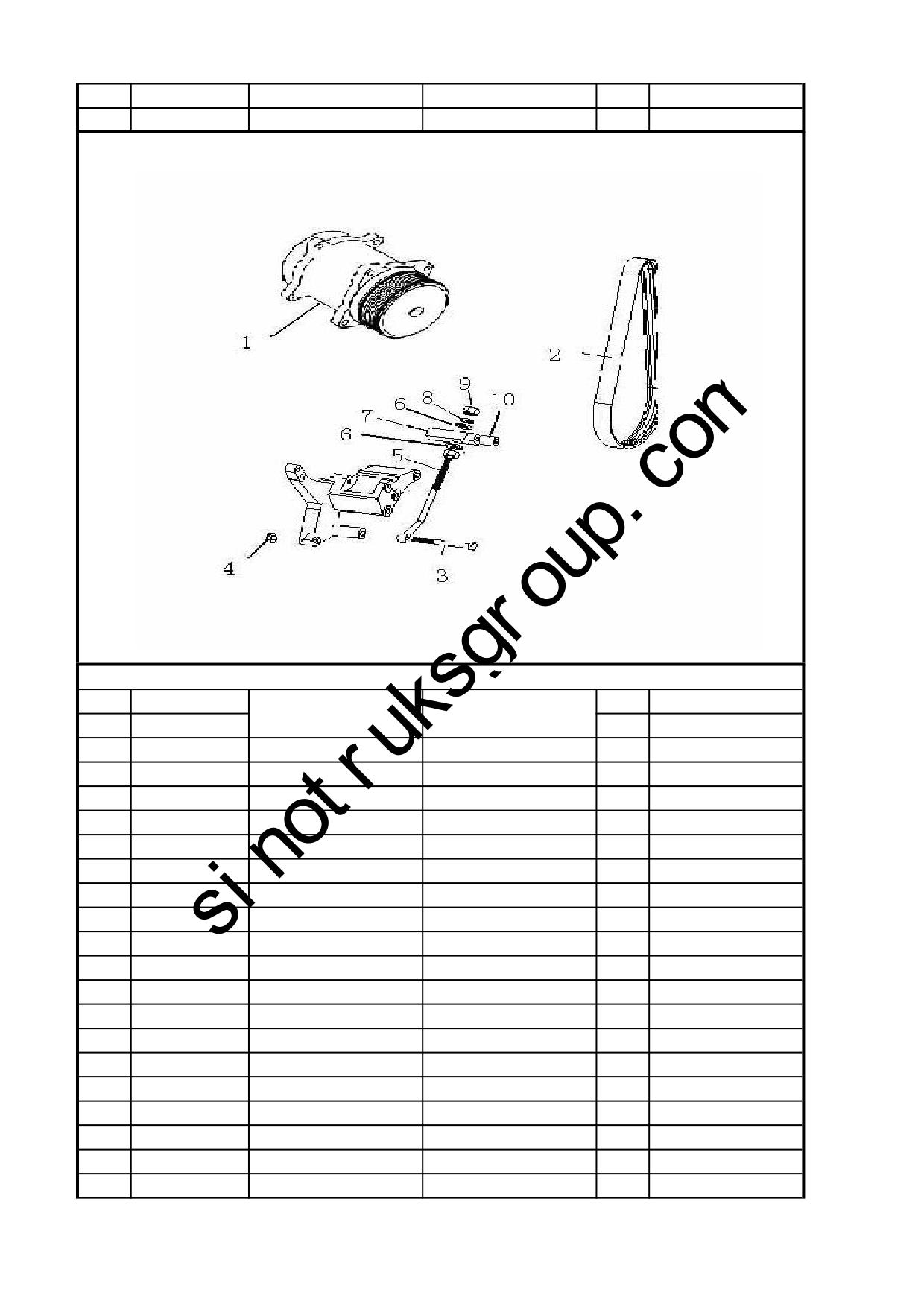

1.27 内置空调制冷压缩机及皮带/Compressor and Belt

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1500139001

制冷压缩机（多楔带）

Cooling compressor

WG1500130017

多楔带

Belt

Q150B10100

六角头螺栓

Bolt

Q33210

2型全金属六角锁紧螺母

Nut

WG1500090026

拉紧螺栓

Bolt

Q40114

平垫圈

Washer

WG1500130027

间隔块

Block

Q40314

弹簧垫圈

Spring washer

190012630006

I型六角螺母

Nut

WG581C 160018

轴套

Sleeve

Q40110

平垫圈

Washer

Q150B0825

六角头螺栓

Bolt

Q40008

小垫圈

Washer

WG9125130021

衬套

Bushing

Q40310

弹簧垫圈

Spring washer

Q40308

弹簧垫圈

Spring washer

Q150B1030

六角头螺栓

Bolt

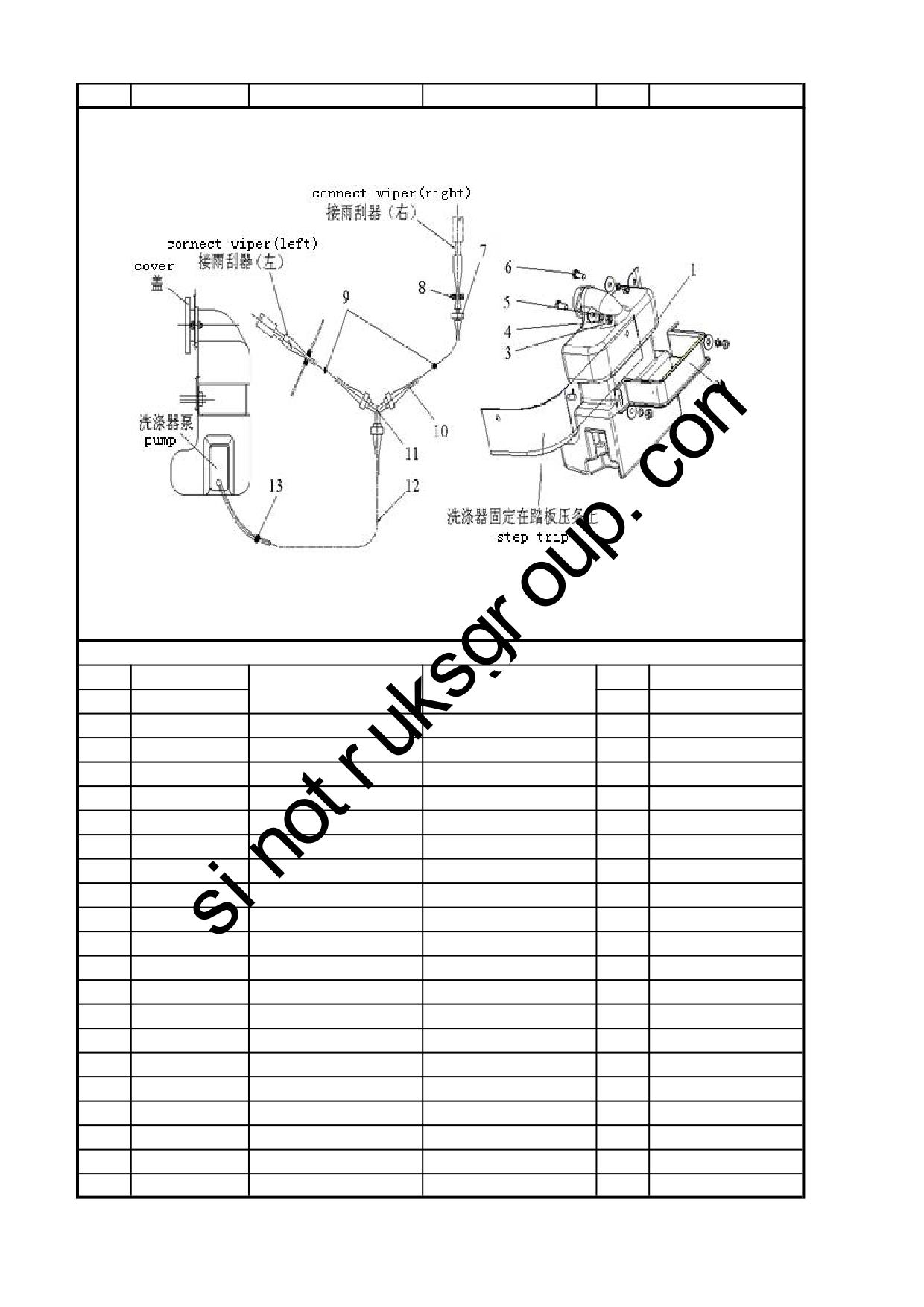

1.28 驾驶室风窗洗涤器/Windscreen Washing Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642860011

风窗洗涤器总成

Washing Equipment

1.1

WG1642860011+001

水泵

Pump

WG1642861010

风窗洗涤器容器支架

Bracket

Q340B06

I型六角螺母

Nut

Q40306

弹簧垫圈

Spring washer

Q40206

大垫圈

Washer

Q150B0620

六角头螺栓

Screw

AZ1642860007

过板护圈

Protect ring

AZ1600860121

二通接头

Nozzle

Q68206

一端固定式单管夹片

Clip

AZ1642860003

软管I

Hose

116000770121

V型管接头

V-shape connecter

WG1642861003

软管I

Hose

190003171697

塑料紧箍带

Fastener

Q150B0820

六角头螺栓

Screw

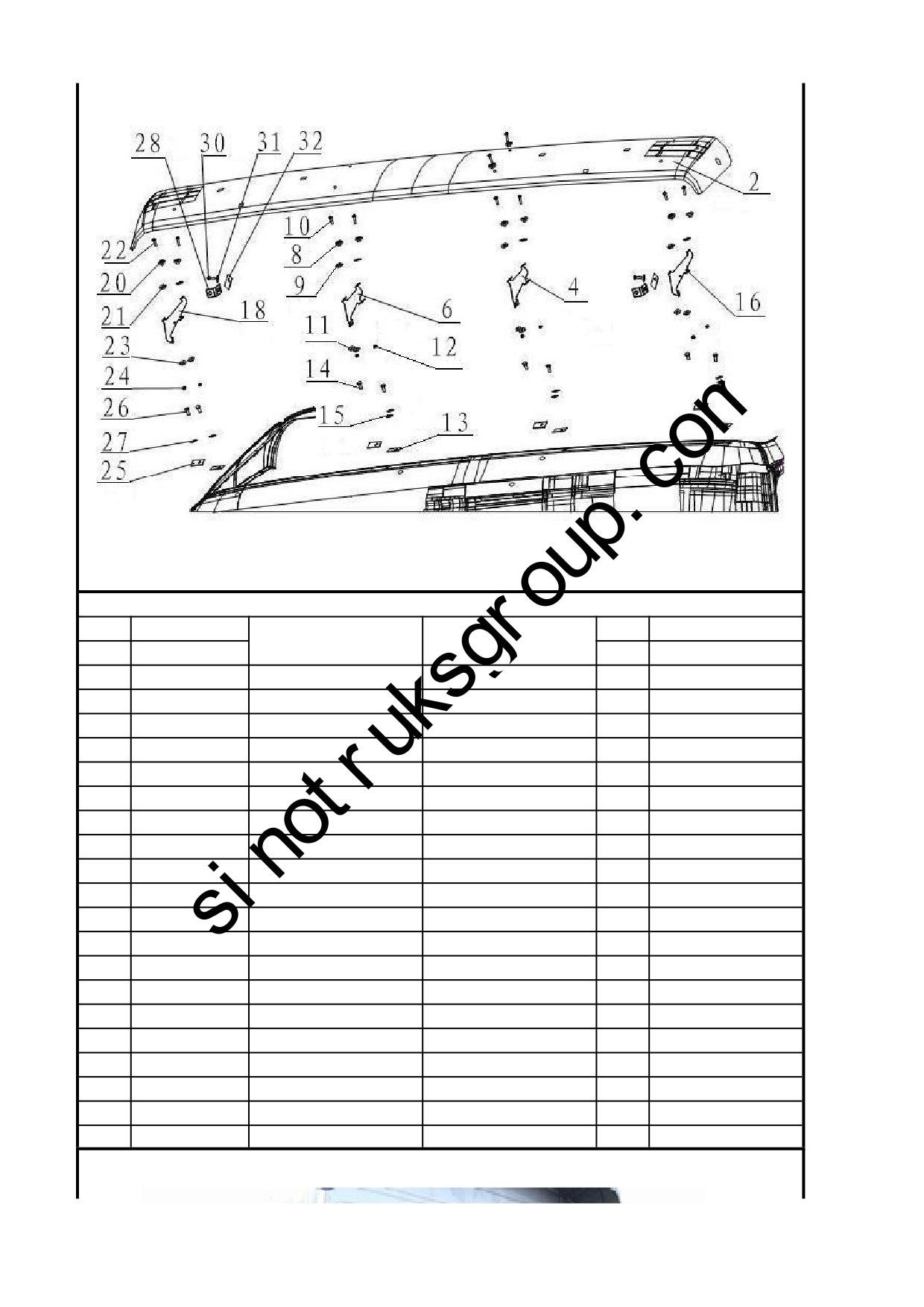

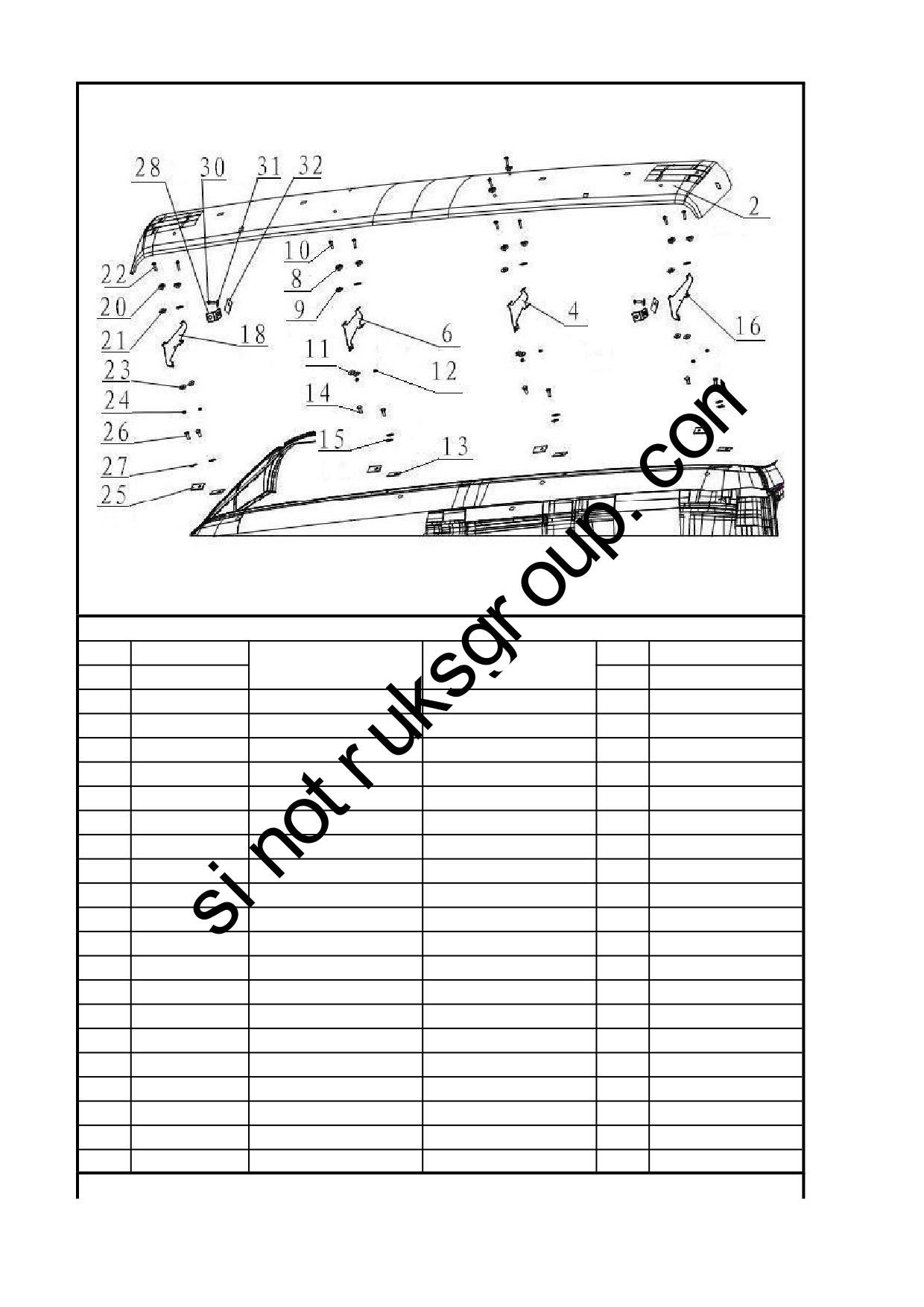

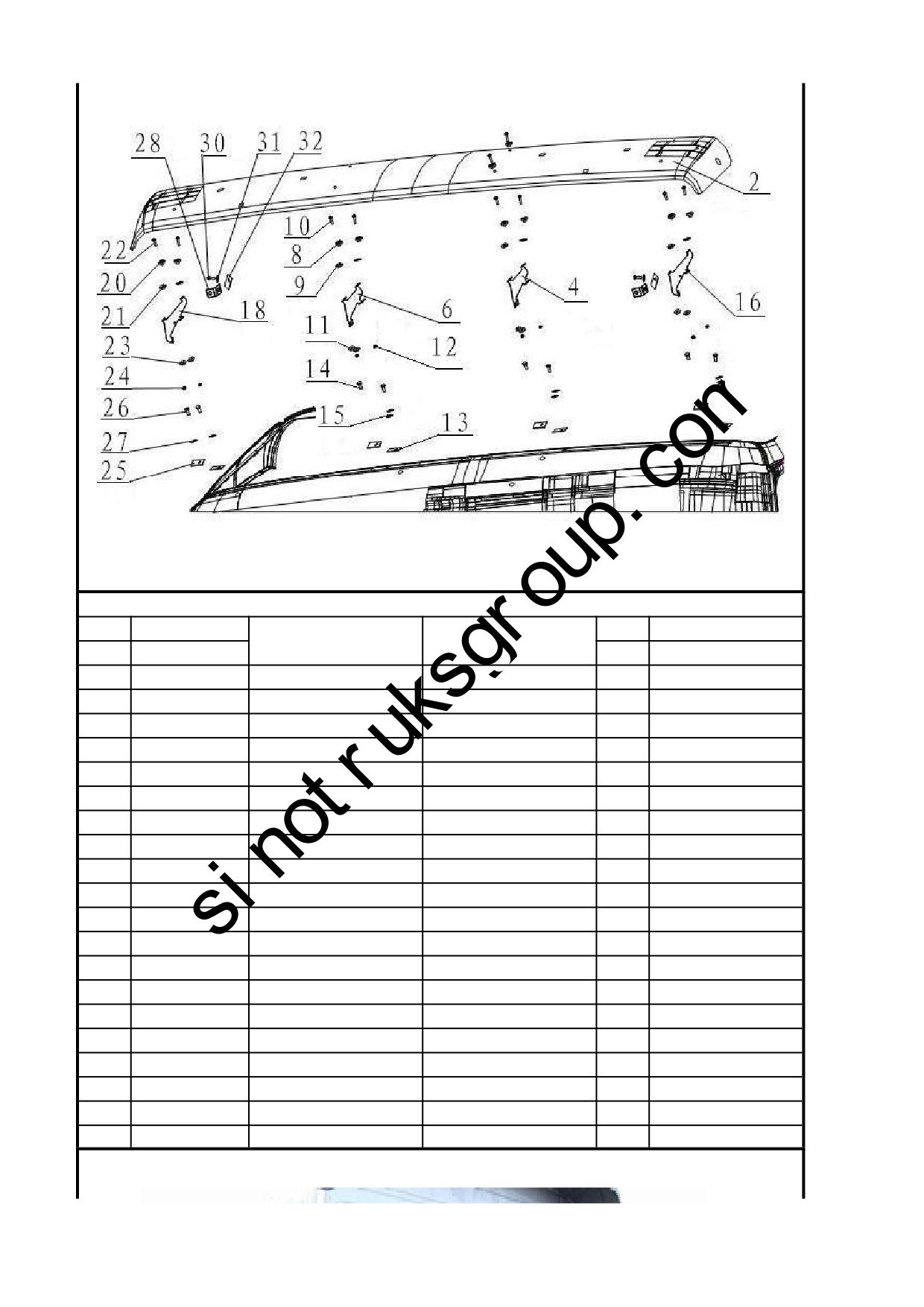

1.29 HOWO驾驶室遮阳罩/Sun Visor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642879231

驾驶室遮阳罩

Sun Visor

WG1642870234

右中支架

Bracket -right middle

WG1642870235

左中支架（与右件对称）

Bracket -left middle

AZ1608870008

异型垫片

Spacer

AZ1642870043

橡胶垫

Rubber cushion

Q2140625

十字槽盘头螺钉

Screw

Q40206

大垫圈

Washer

Q340B06

I型六角螺母

Nut

AZ1672870121

橡胶垫

Rubber cushion

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

WG1642870232

右外支架

Bracket -right

WG1642870233

左外支架（与右件对称）

Bracket -left

AZ1608870008

异型垫片

Spacer

AZ1642870043

橡胶垫

Rubber cushion

Q2140625

十字槽盘头螺钉

Screw

Q40206

大垫圈

Washer

Q340B06

I型六角螺母

Nut

AZ1672870121

橡胶垫

Rubber cushion

Q150B0820

六角头螺栓

Screw

1.29 HOWO驾驶室遮阳罩/Sun Visor

1.29 HOWO驾驶室遮阳罩/Sun Visor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40208

大垫圈

Washer

WG1642870236

外下支架

Bracket - lower

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

AZ1672870121

橡胶垫

Rubber cushion

Q150B0825

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q340B08

1型六角螺母

Nut

1.30 驾驶室通用件/Common Parts

1.30 驾驶室通用件/Common Parts

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642930001

通风罩

Ventilation cover

WG1642930002

通风罩密封条

Sealing strip

AZ1608230019

堵塞

plug

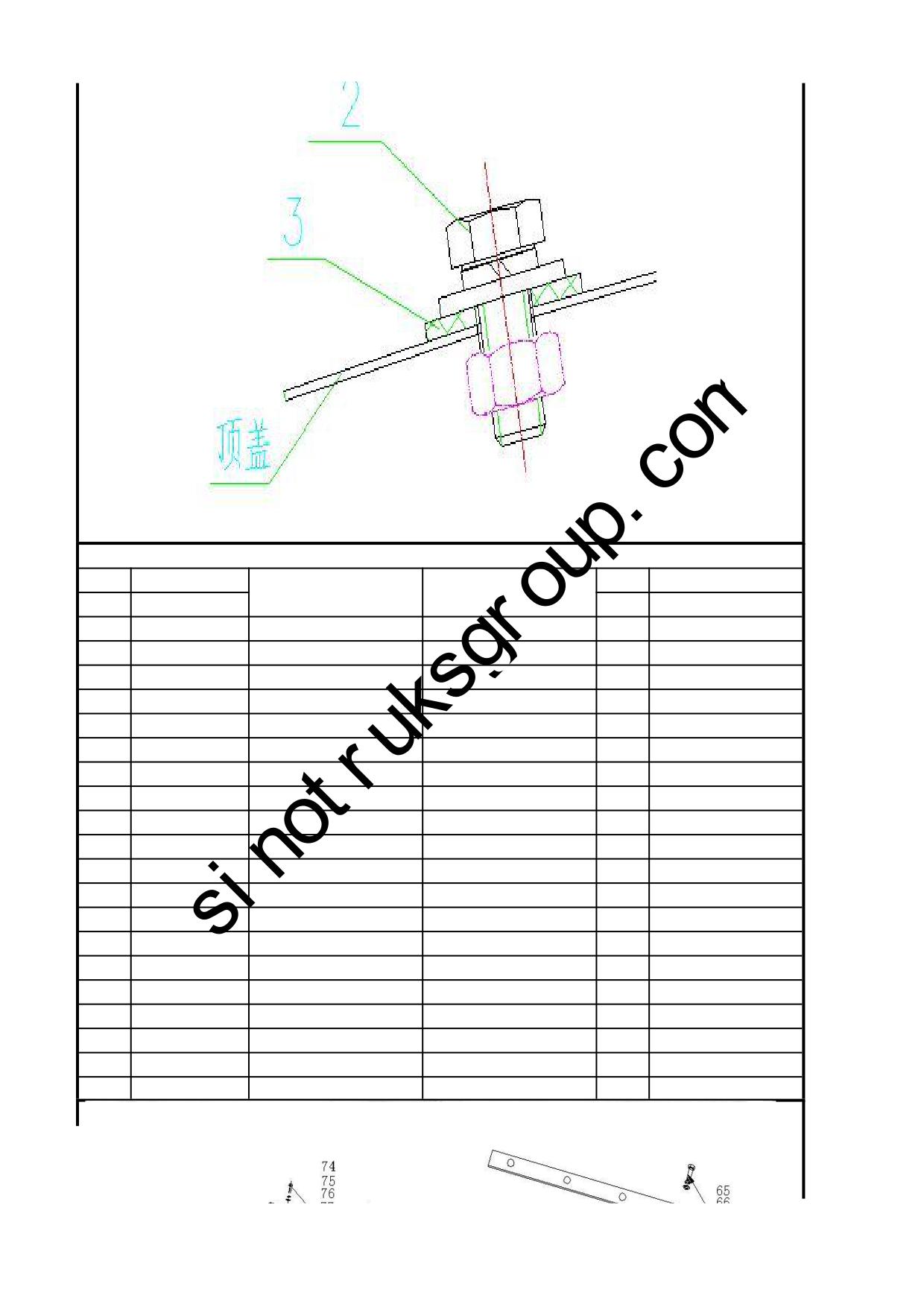

1.31 HOWO驾驶室导流装置安装孔密封/Combination Screw

1.31 HOWO驾驶室导流装置安装孔密封/Combination Screw

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q1460816

组合件

Combination screw

AZ1672870121

橡胶垫

Rubber cushion

190007992576

密封胶

Glue

Q40208

大垫圈

Washer

Q150B0825

六角头螺栓

Screw

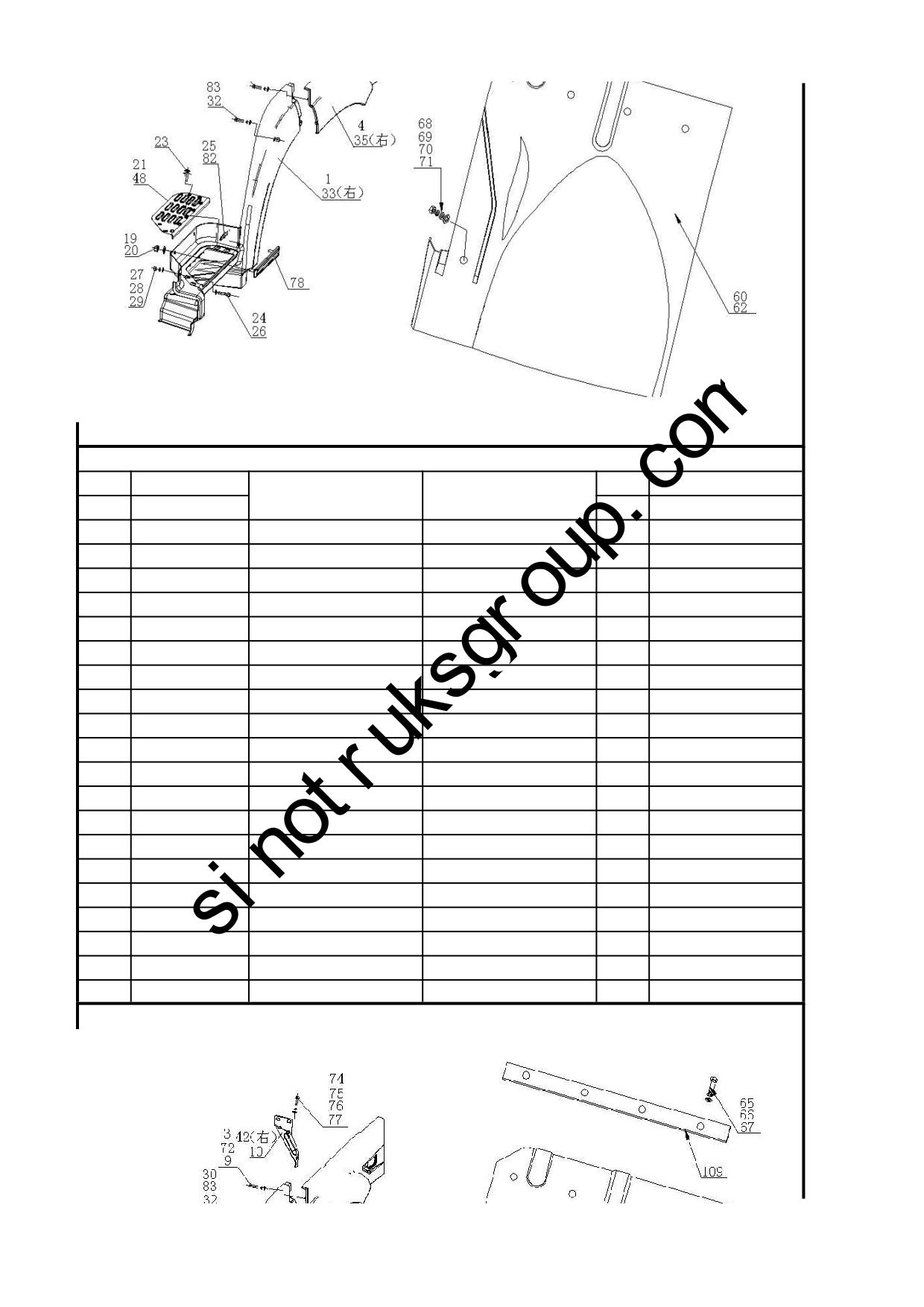

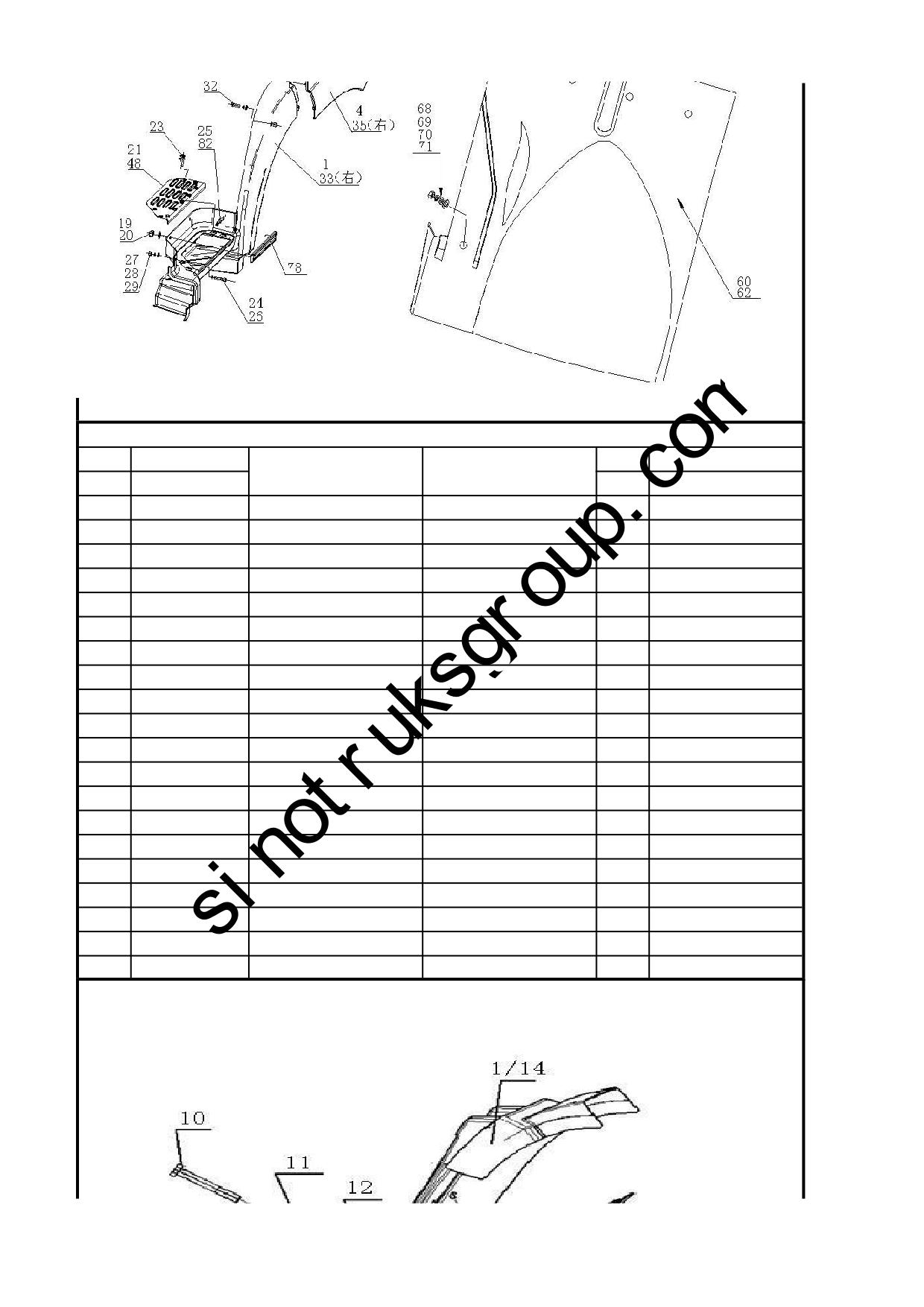

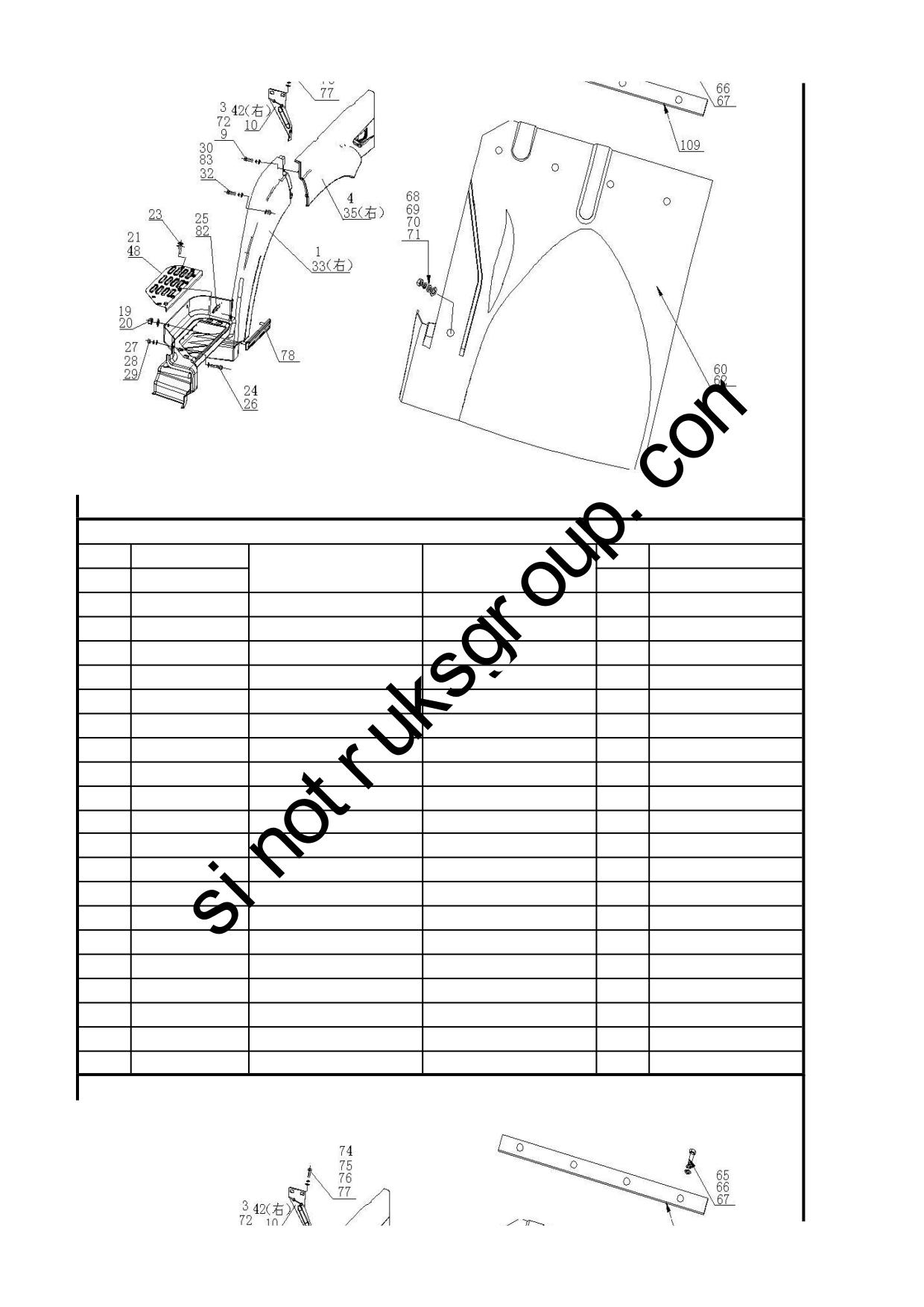

1.32 中长驾驶室新造型翼子板/Fender

1.32 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230105

左前翼子板前段总成

Wing fender assembly

Q40206

大垫圈

Washer

WG1642230107

左前翼子板后段总成

Wing fender assembly

Q40006

小垫圈

Washer

WG1642230121

左连接支架

Bracket

Q33210

2型全金属六角锁紧螺母

Nut

Q40110

平垫圈

Washer

WG1642230109

左防滑板

Plate

Q2540830

十字槽沉头螺钉

Screw

Q150B0625

六角头螺栓

Bolt

Q150B0630

六角头螺栓

Bolt

Q340B06

I型六角螺母

Nut

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q150B0625

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG1642230106

右前翼子板前段总成

Fender

WG1642230108

右前翼子板后段总成

Fender

Q40206

大垫圈

Washer

Q40006

小垫圈

Washer

1.32 中长驾驶室新造型翼子板/Fender

1.32 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230122

右连接支架

Bracket

WG1642230110

右防滑板(与左件对称）

Plate

Q2540830

十字槽沉头螺钉

Screw

Q150B0625

六角头螺栓

Bolt

Q150B0630

六角头螺栓

Bolt

Q340B06

I型六角螺母

Nut

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q150B0625

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG1641230025

左前挡泥板

Fender

WG1641230026

右前挡泥板

Fender

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B06

I型六角螺母

Nut

Q40306

弹簧垫圈

Spring washer

Q40206

大垫圈

Washer

Q40210

大垫圈

Washer

Q2714816F31

十字槽盘头自攻螺钉

Screw

1.32 中长驾驶室新造型翼子板/Fender

1.32 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B0830F31

六角头螺栓

Bolt

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

Q340B08F31

Ⅰ型六角螺母

Nut

WG1642230041

前翼子板压条总成

Batten

Q40206

大垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

Q40006F31

小垫圈

Washer

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q150B0830F31

六角头螺栓

Bolt

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

Q340B08F31

Ⅰ型六角螺母

Nut

Q40206F31

大垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

Q40006F31

小垫圈

Washer

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40206

大垫圈

Washer

1.32 中长驾驶室新造型翼子板/Fender

1.32 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230115

灯口盖

Cover

100

Q2714813F31

十字槽盘头自攻螺钉

Screw

103

Q150B1035

六角头螺栓

Bolt

105

Q2714813F31

十字槽盘头自攻螺钉

Screw

109

WG1641230027

挡泥板用压条

Batten

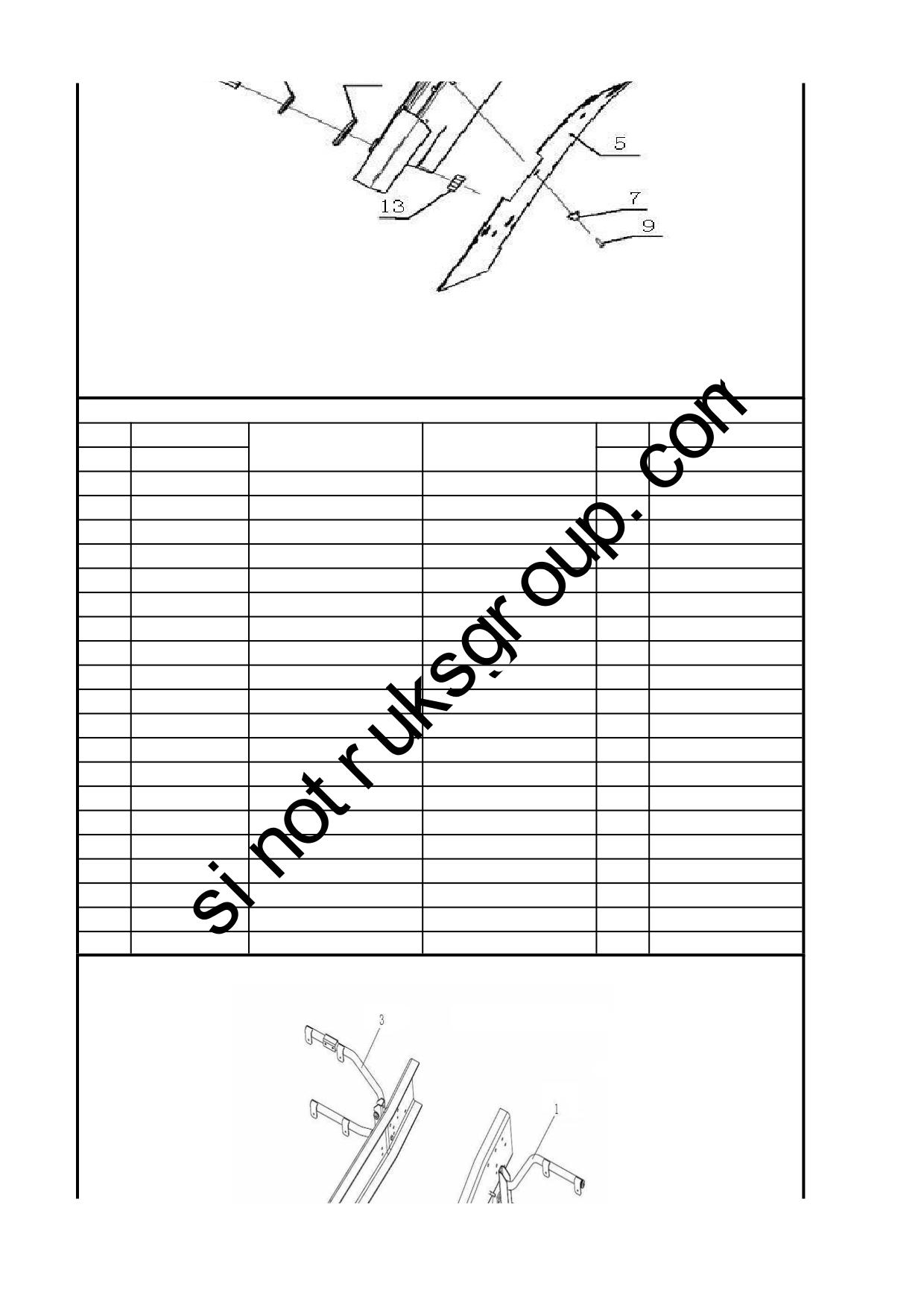

1.33 前轮后翼子板/Rear Fender

1.33 前轮后翼子板/Rear Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230103

左后翼子板

Rear Fender -left

WG1642230111

后翼子板缓冲衬层

Pad

WG1642230008

垫圈

Washer

Q2714216

十字槽盘头自攻螺钉

Screw

Q150B0860

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B08

1型六角螺母

Nut

WG1642233001

右后翼子板

Rear Fender -right

Q150B0830

六角头螺栓

Screw

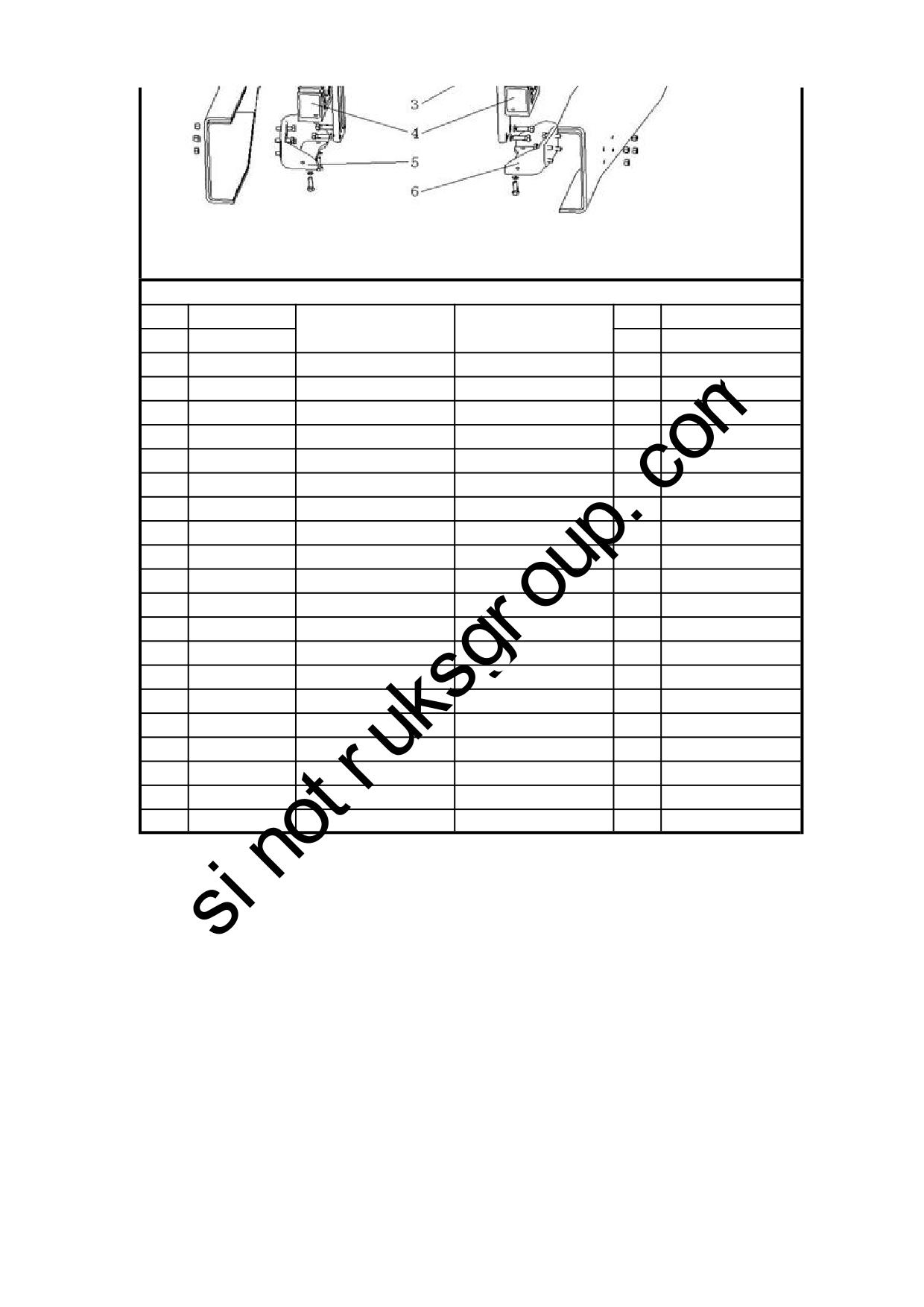

1.34 HOWO车前轮后翼子板支架/Bracket for Rear Fender

1.34 HOWO车前轮后翼子板支架/Bracket for Rear Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9731930081

前轴后翼子板左支架

Bracket

WG9731930085

前轴后翼子板右支架

Bracket

WG9731930014

垫板

Plate

Q151B1450

六角头螺栓

Bolt

190003888458

自锁螺母

Nut

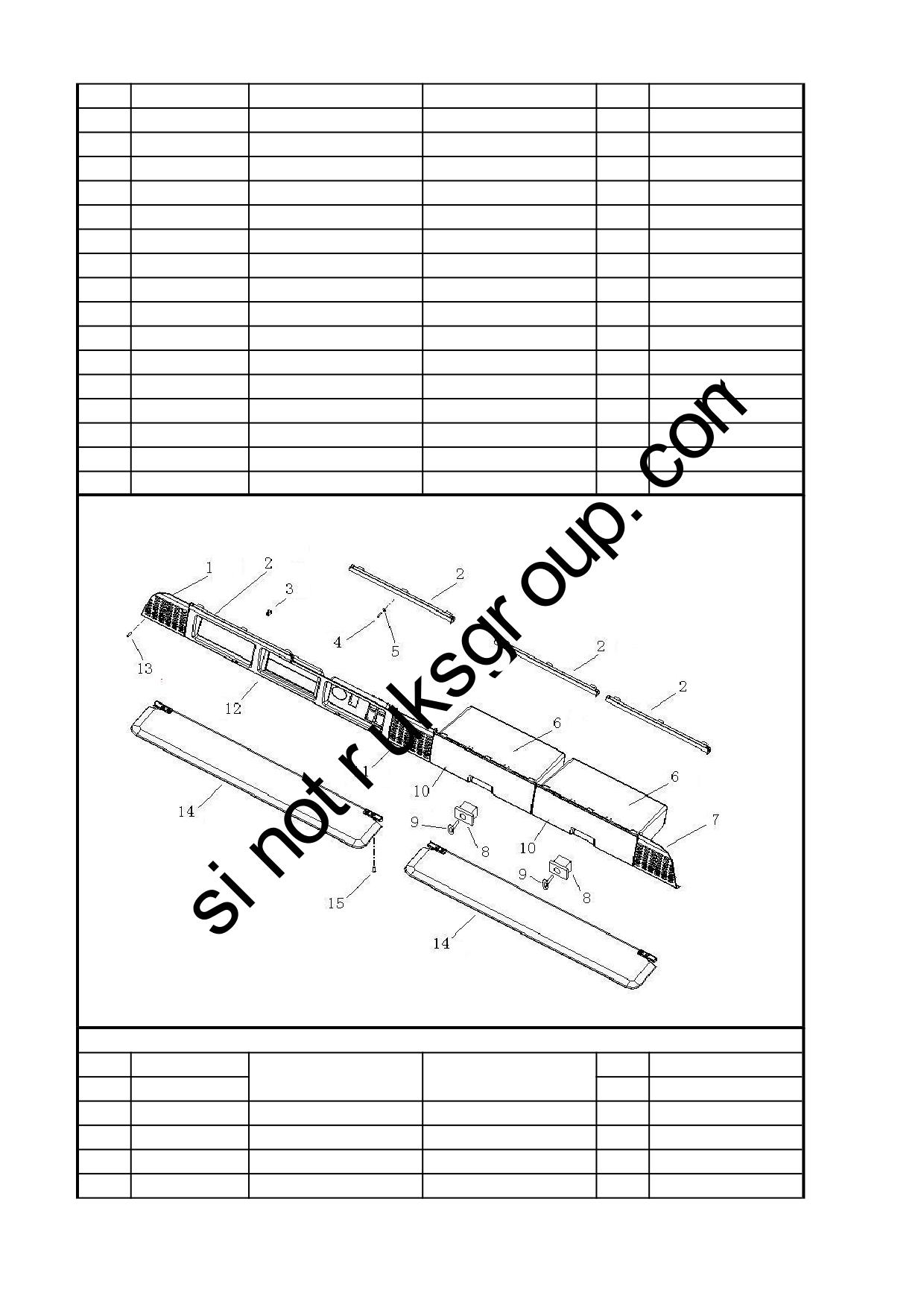

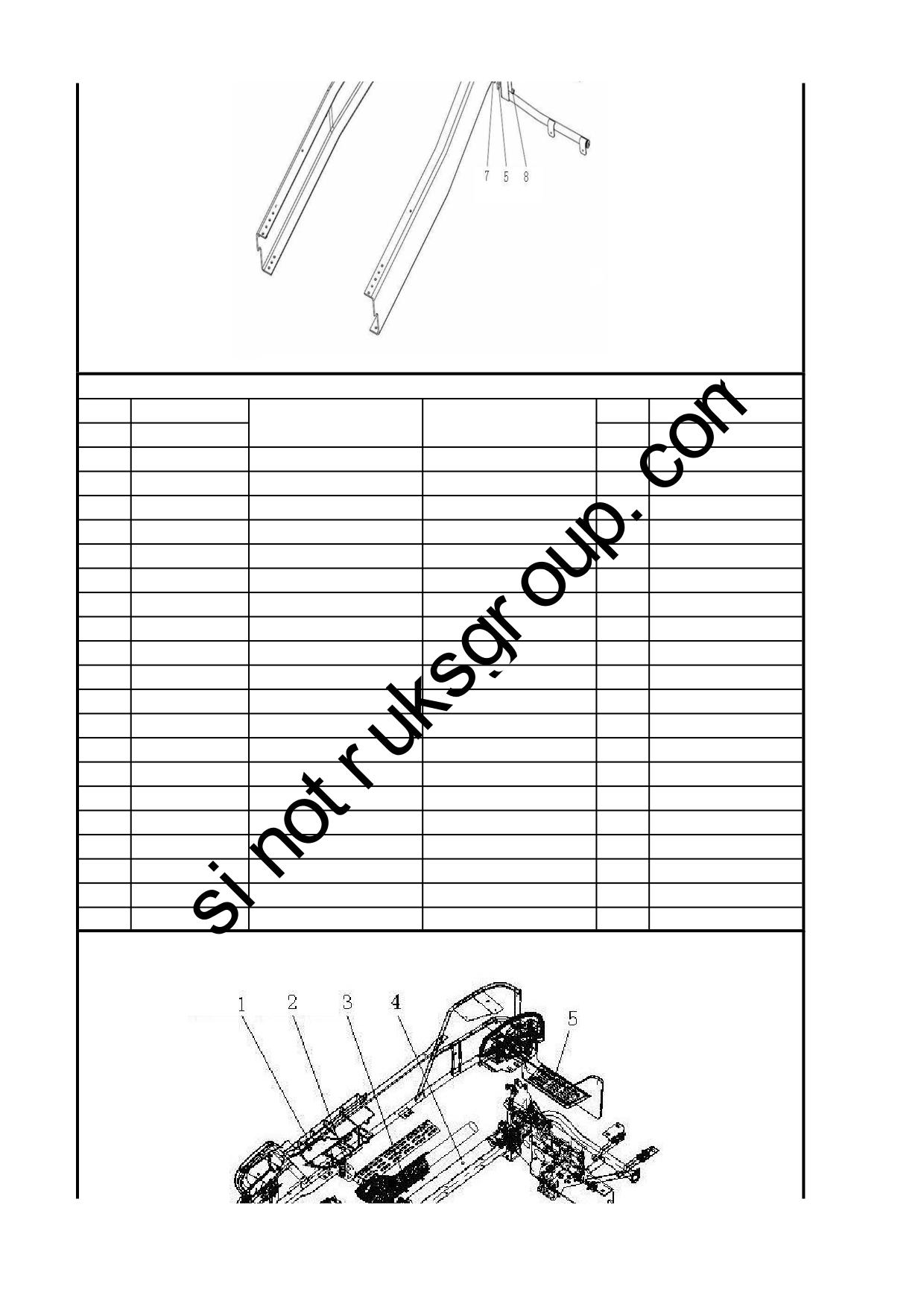

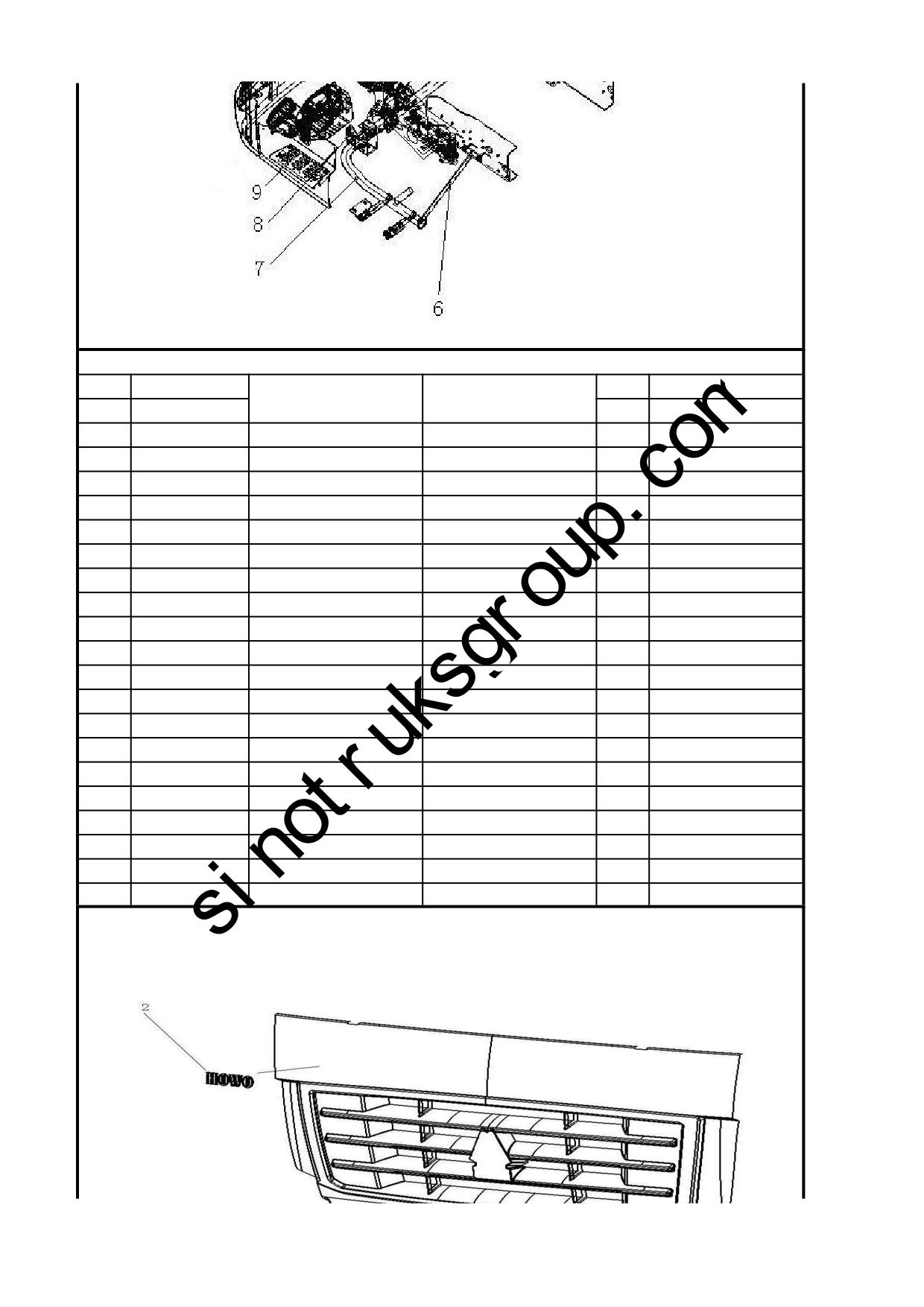

1.35 高位保险杠前防钻支架及前牵引装置/Bumper & Front Towing Hook

1.35 高位保险杠前防钻支架及前牵引装置/Bumper & Front Towing Hook

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642242101

10款HOWO高位保险杠总成

Bumper ass.

AZ9925930036

牵引钩总成

Front towing hook ass.

WG1642242105

保险杠装饰网

Panelling net

WG1642242104

右下踏板

Lower step - right

AZ9725930837

前防钻支架拉板总成

Plate ass.

WG9725931210

踏板支架总成

Bracket

WG9725931034

保险杠前支架总成

Bracket

WG1642242103

左下踏板

Lower step - left

WG1642240113

左下踏板防滑板

Anti-sliding plate - left

WG1642240114

右下踏板防滑板

Anti-sliding plate - right

AZ9725930710

支撑板

Support plate

AZ1664240062

号牌支架总成

Bracket

WG1642241023

左堵盖

Plate - left

WG1642241024

右堵盖

Plate - right

WG9725931036

前悬置稳定杆

Rod

Q33210

2型全金属六角锁紧螺母

Nut

WG9725930522

左前牵引钩座

Hook seat

Q40210

大垫圈

Washer

1.36 文字商标（HOWO）/"HOWO" Logo

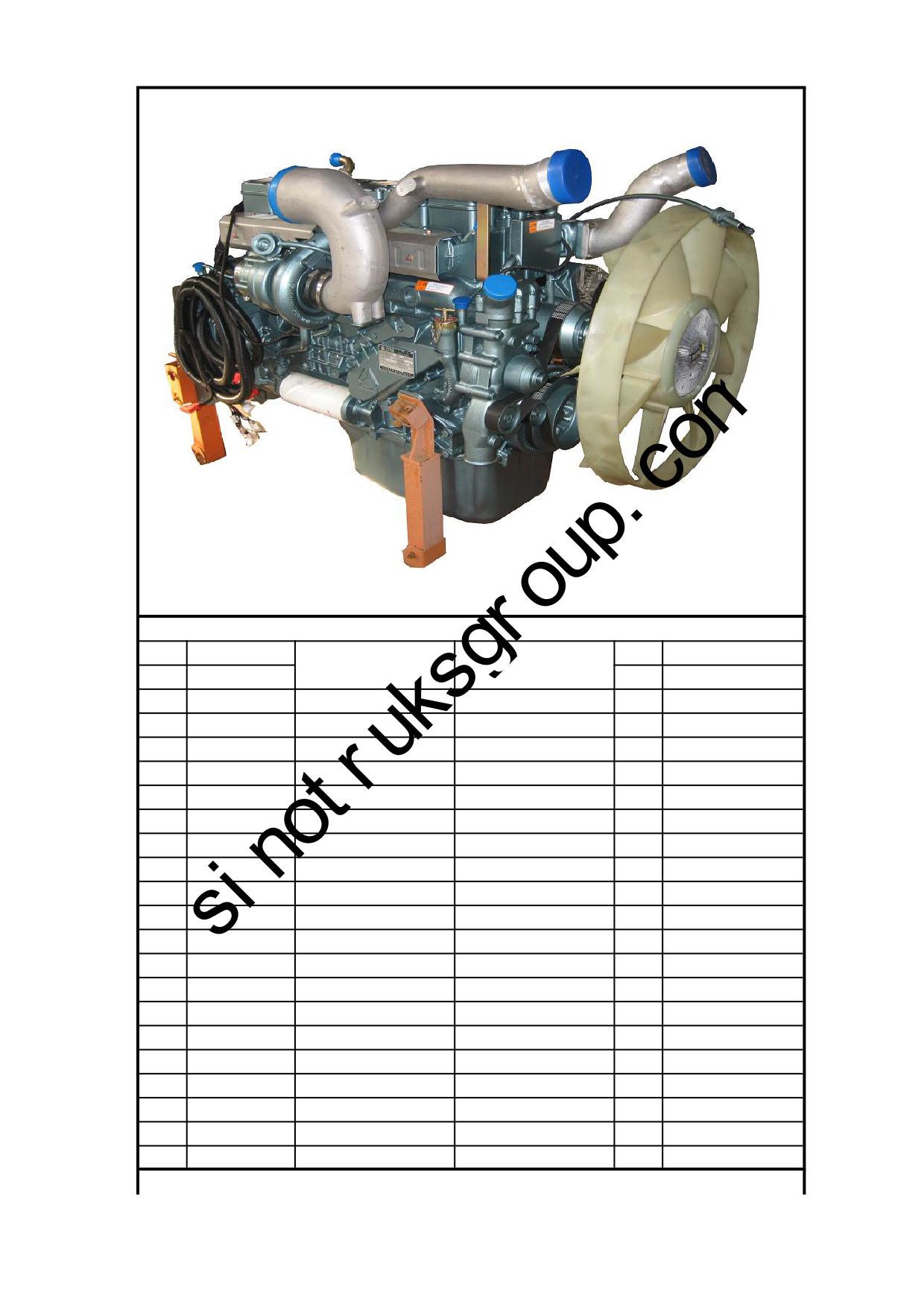

2.1.01 发动机总成/Engine

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ6100009202

D12.42国Ⅱ发动机总成

D12.42Engine ass.

HW42080102

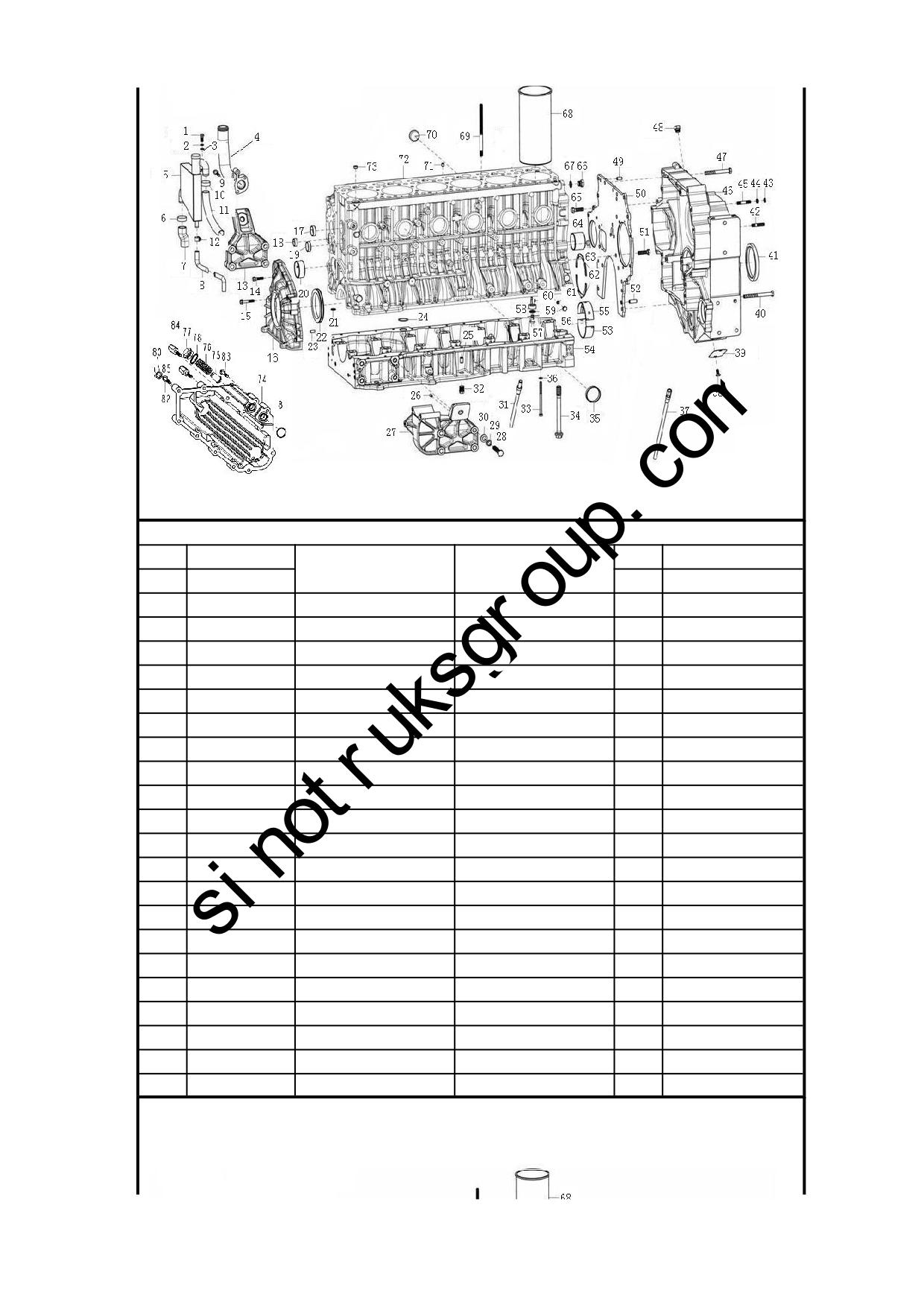

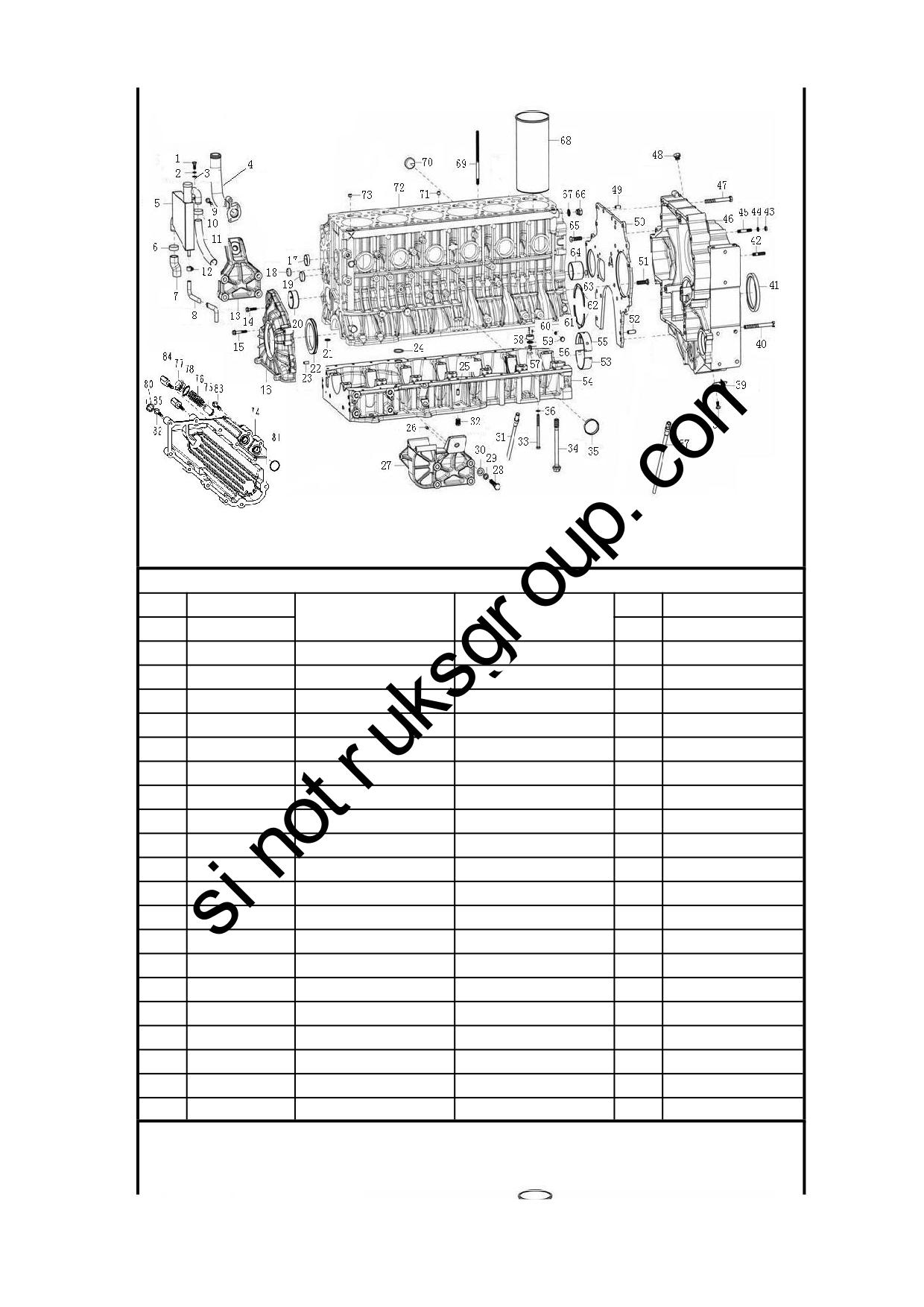

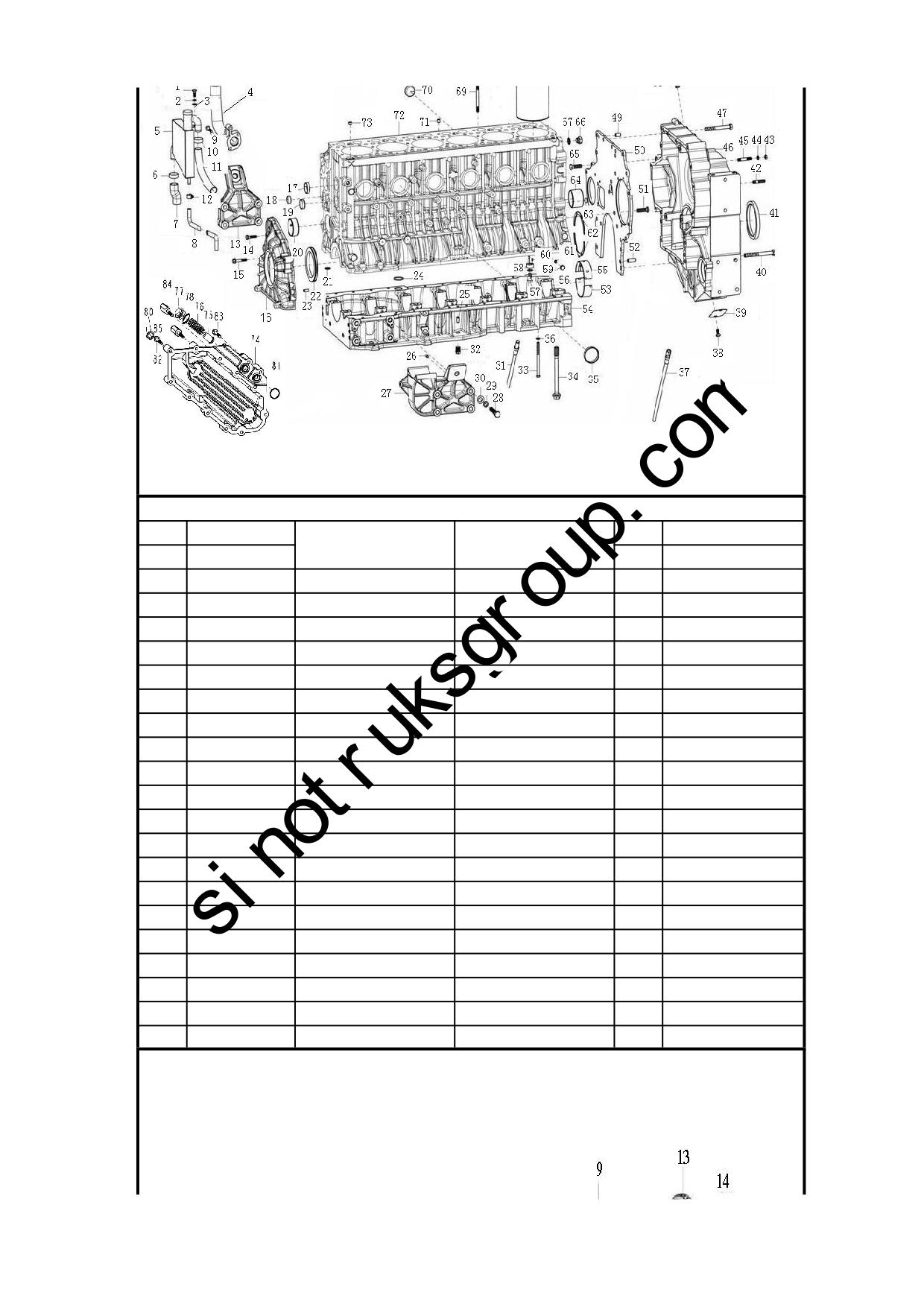

2.1.02 气缸体部分/Cylinder Block

第 1 页

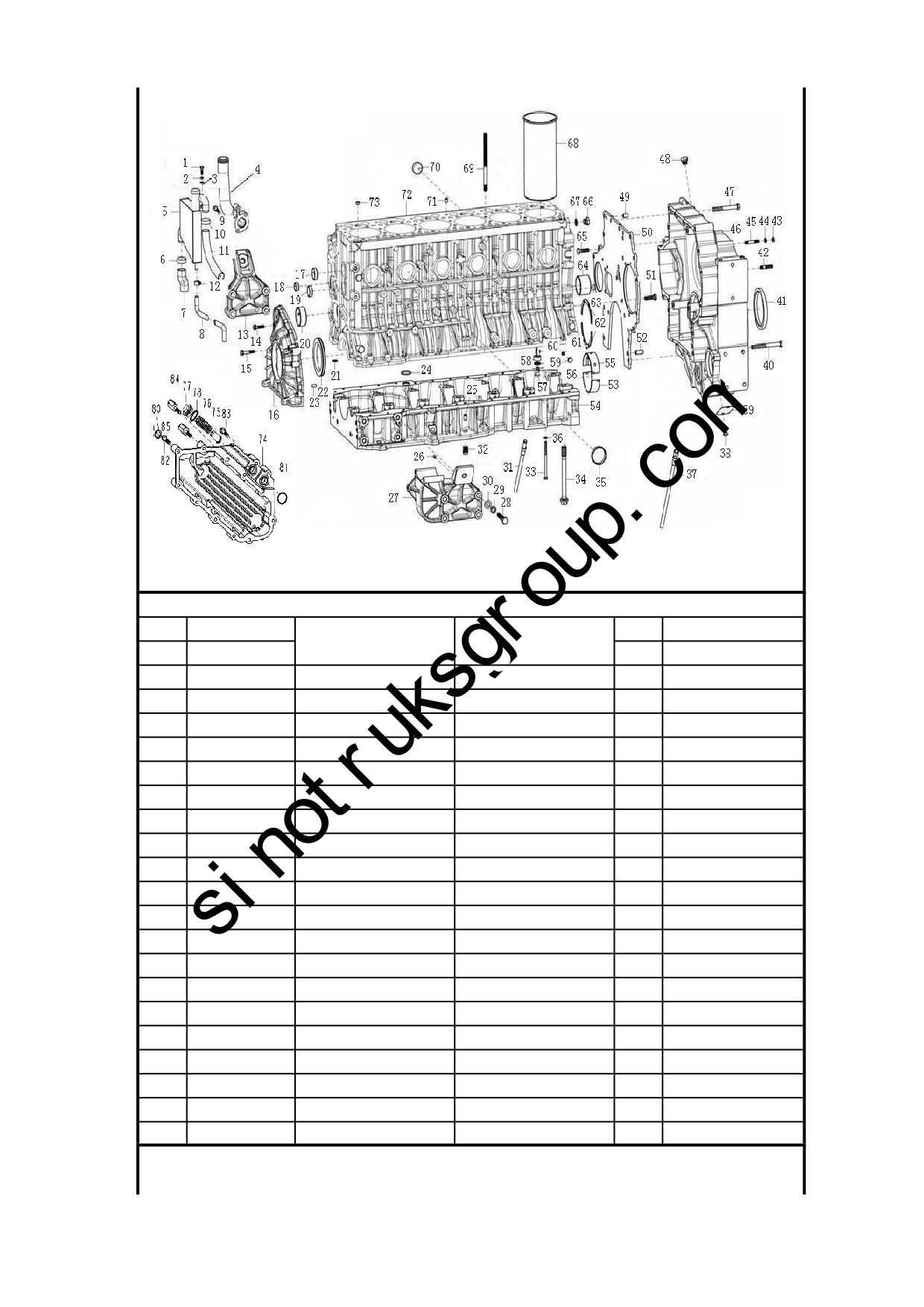

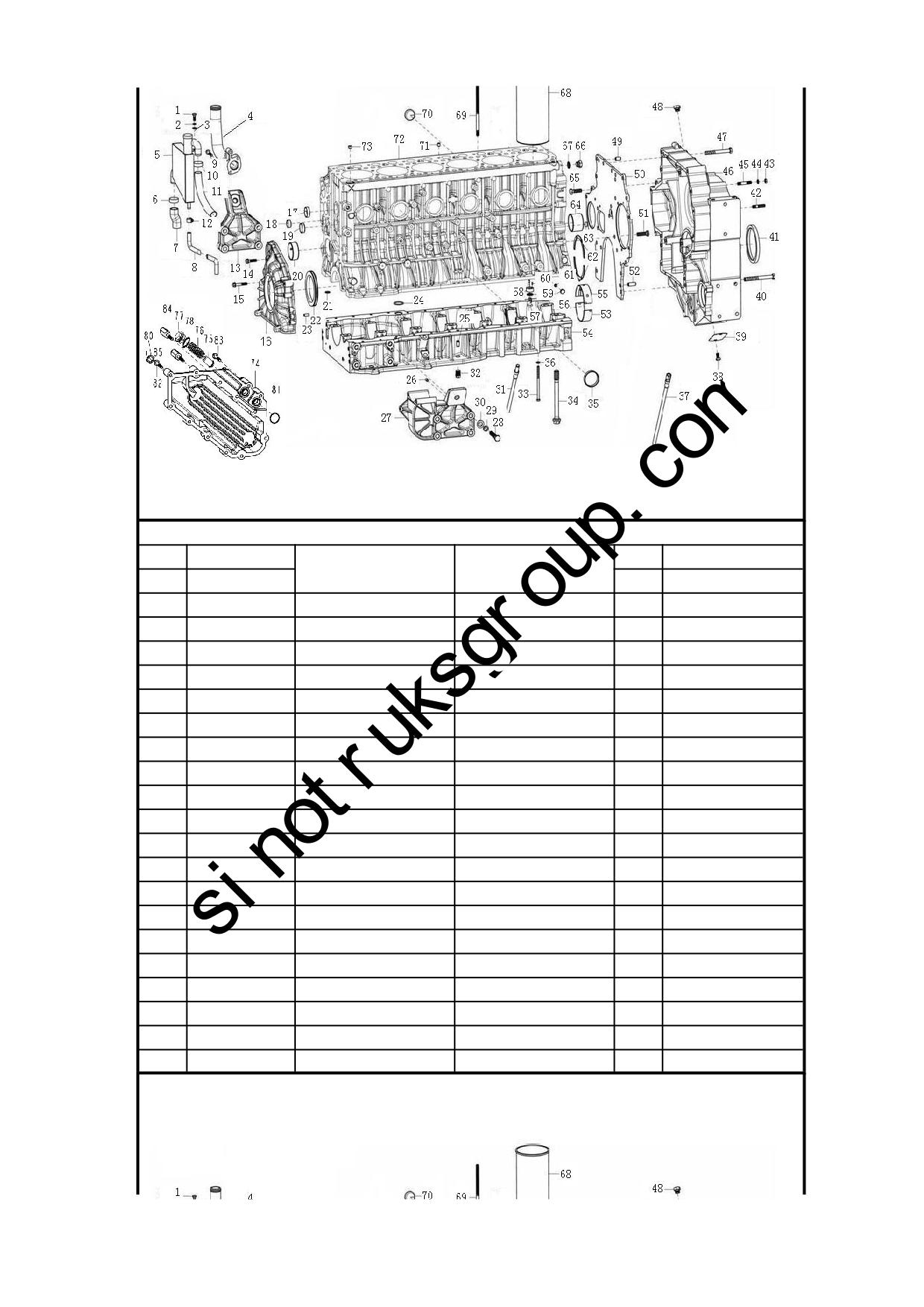

2.1.02 气缸体部分/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1246010049

气缸体总成

Cylinder block assembly

Incl.20,64,34,54,72

Q150B0820

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

VG1246010085

机油加油管座

Oil filler seat

VG1246010086

油气分离器组件

Oil separator

5.1

VG1246010087

壳体总成

House ass.

5.2

VG1246010088

进气接管

Pipe

5.3

VG1246010089

放气接管组件

Pipe

5.4

VG1246010090

回油接管

Pipe

5.5

VG1246010091

固定板

Plate

190003989301

软管卡箍

Hose clip

VG1246010100

油气分离器取气软管

Hose

VG1246010101

油气分离器回油软管

Oil drain pipe

Q1840845

六角法兰面螺栓

Screw

190003989301

软管卡箍

Hose clip

VG1246010102

油气分离器放气软管

Vent-pipe

190003989336

软管卡箍

Hose clip

VG1246010023

前右支架

Bracket -right front

Q1840835

六角法兰面螺栓

Screw

2.1.02 气缸体部分/Cylinder Block

第 2 页

2.1.02 气缸体部分/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q1840850

六角法兰面螺栓

Screw

VG1246010001A

前罩壳

Front cover

190003989289

碗形塞

Core plug

190003989204

碗形塞

Core plug

VG1246010041

碗形塞

Core plug

VG1246010042

凸轮轴衬套

Camshaft bush

VG1246010031

O型密封圈

O-ring

VG1246010005

前油封

Gasket(front)

Q5210820

圆柱销

Cylinder pin

VG1400010032

密封圈

Gasket

VG1246010032

定位销

Q5210814

圆柱销

Cylinder pin

VG1246010024

前左支架

Bracket -left front

Q150B1475TF2

六角头螺栓

Screw

Q40314

弹簧垫圈

Spring washer

Q40114

平垫圈

Washer

VG1246010096

回油管接头组件

Oil drain pipe connector

31.1

VG1246010097

回油管

Pipe

31.2

VG1500010315

套管

Sleeve

VG1246010055

螺塞

Plug

2.1.02 气缸体部分/Cylinder Block

第 3 页

2.1.02 气缸体部分/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B08125

六角头螺栓

Screw

VG1246010033

主轴承螺栓

Screw

VG1246010046

碗形塞

Core plug

Q41808

波形弹簧垫圈

Spring washer

VG2600010705

机油尺管下组件

Oil dipstick

Q150B1018

六角头螺栓

Screw

VG1800210011

观察孔盖

Cover

Q150B12120TF2

六角头螺栓

Screw

VG1047010050

后油封总成(迷宫式)

Gasket(back)

VG9003813543

双头螺柱

Stud

Q340B10

六角螺母

Nut

Q40310

弹簧垫圈

Spring washer

Q1201045F3

双头螺柱

Stud

AZ1246010019

飞轮壳

Flywheel housing

Q150B12105TF2

六角头螺栓

Screw

Q617B18

六角头螺塞

Plug

Q5211222

圆柱销

Cylinder pin

VG1246010025

飞轮壳过渡板

Plate

Q150B1240TF2

六角头螺栓

Screw

Q5211232

圆柱销

Cylinder pin

VG1246010035

主轴瓦（下瓦）

Bearing shell(lower)

2.1.02 气缸体部分/Cylinder Block

第 4 页

2.1.02 气缸体部分/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1246010029

曲轴箱

Crankcase

VG1246010034

主轴瓦（上瓦）

Bearing shell (upper)

VG1246010129

内六角螺塞

Plug

190003962621

空心螺栓

Female screw

VG1246010039

喷嘴组件

Spraying nozzle assembly

58.1

VG1246010050

喷嘴体

Spraying nozzle body

58.2

VG1246010051

喷嘴

Spraying nozzle

VG9003080005

复合密封垫圈

Gasket

Q5280308

弹性圆柱销

Spring Cylinder pin

VG9003080003

复合密封垫圈

Gasket

VG1246010036

止推片付

Stop washer pair

62.1

VG1246010037

上止推片

Stop washer(upper)

62.2

VG1246010038

下止推片

Stop washer(lower)

VG407010046

密封圈

Gasket

VG1246010043

凸轮轴衬套

Camshaft bush

Q150B1240TF2

六角头螺栓

Screw

Q617B18

六角头螺塞

Plug

VG9003080007

复合密封垫圈

Gasket

VG1246010028

气缸套

Cylinder sleeve

VG1246010093

气缸盖螺栓

Stud

2.1.02 气缸体部分/Cylinder Block

第 5 页

2.1.02 气缸体部分/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246010044

碗形塞

Core plug

Q5211014

圆柱销

Cylinder pin

AZ1246010040

气缸体

Cylinder block

VG1246010048

碗形塞

Core plug

VG1246070004

机油冷却器盖总成

Cover asse.

Incl.74.1-78

74.1

VG1246070005A

机油冷却器盖

Cover

VG1246070006

安全阀

Safety valve

VG1246070007

安全阀弹簧

Spring-for safety valve

VG1246070008

螺塞

Plug

VG9003080012

复合密封垫圈

Gasket

VG9003080005

复合密封垫圈

Gasket

VG1246070010

O型密封圈

O-ring

Q1840855

六角法兰面螺栓

Screw

Q1840870

六角法兰面螺栓

Screw

VG1246070028

支撑螺栓

Screw

VG1246070080

支撑螺栓

Screw

2.1.03 曲轴总成/Crankshaft Assembly

第 6 页

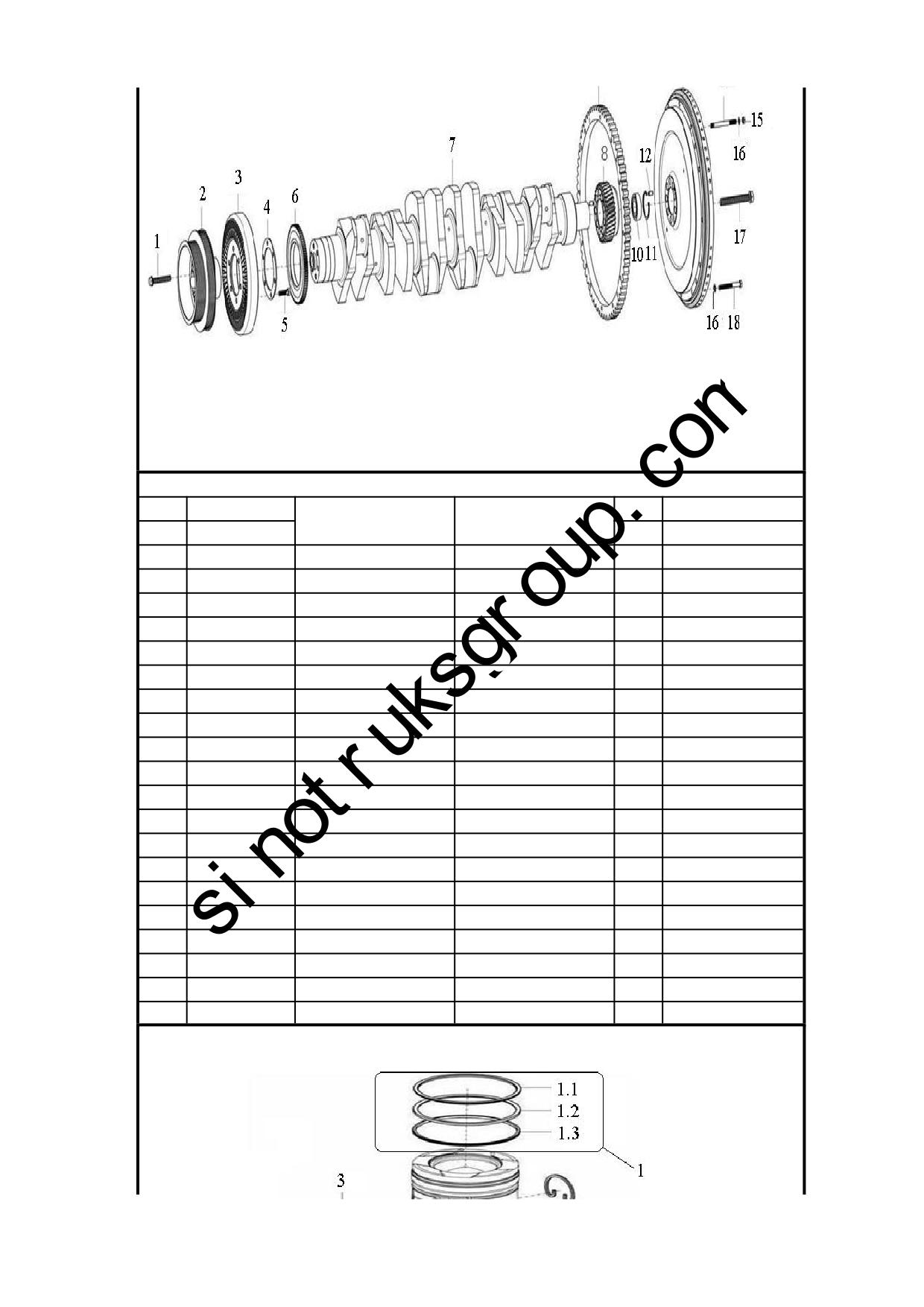

2.1.03 曲轴总成/Crankshaft Assembly

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

—-

AZ1246020014

曲轴总成

Crankshaft assembly

Incl.(6,7)

VG1246020004

六角头螺栓

Screw

VG1246020020

曲轴皮带轮

Belt pulley

VG1246020005

硅油减震器

Vibration damper

VG1246020003

垫环

Washer

Q150B1030

六角头螺栓

Screw

VG1246020012

曲轴前齿轮

Front crankshaft gear

AZ1246020013

曲轴

Crankshaft

VG1246020011

曲轴后齿轮

Rear crankshaft gear

VG2600020208

飞轮齿圈

Ring -flywheel

190003311416

球轴承

Ball bearing

Q43062

孔用弹性挡圈

Washer

Q5210816

圆柱销

Cylinder pin

AZ1246020025A

飞轮

Flywheel

Q1201090F3

双头螺柱

Stud

Q340B10

六角螺母

Nut

Q41810

波形弹性垫圈

Spring washer

VG1246020010

飞轮螺栓

Screw

Q150B1085

六角头螺栓

Screw

2.1.04 活塞连杆部分/Piston and Connecting Rod

第 7 页

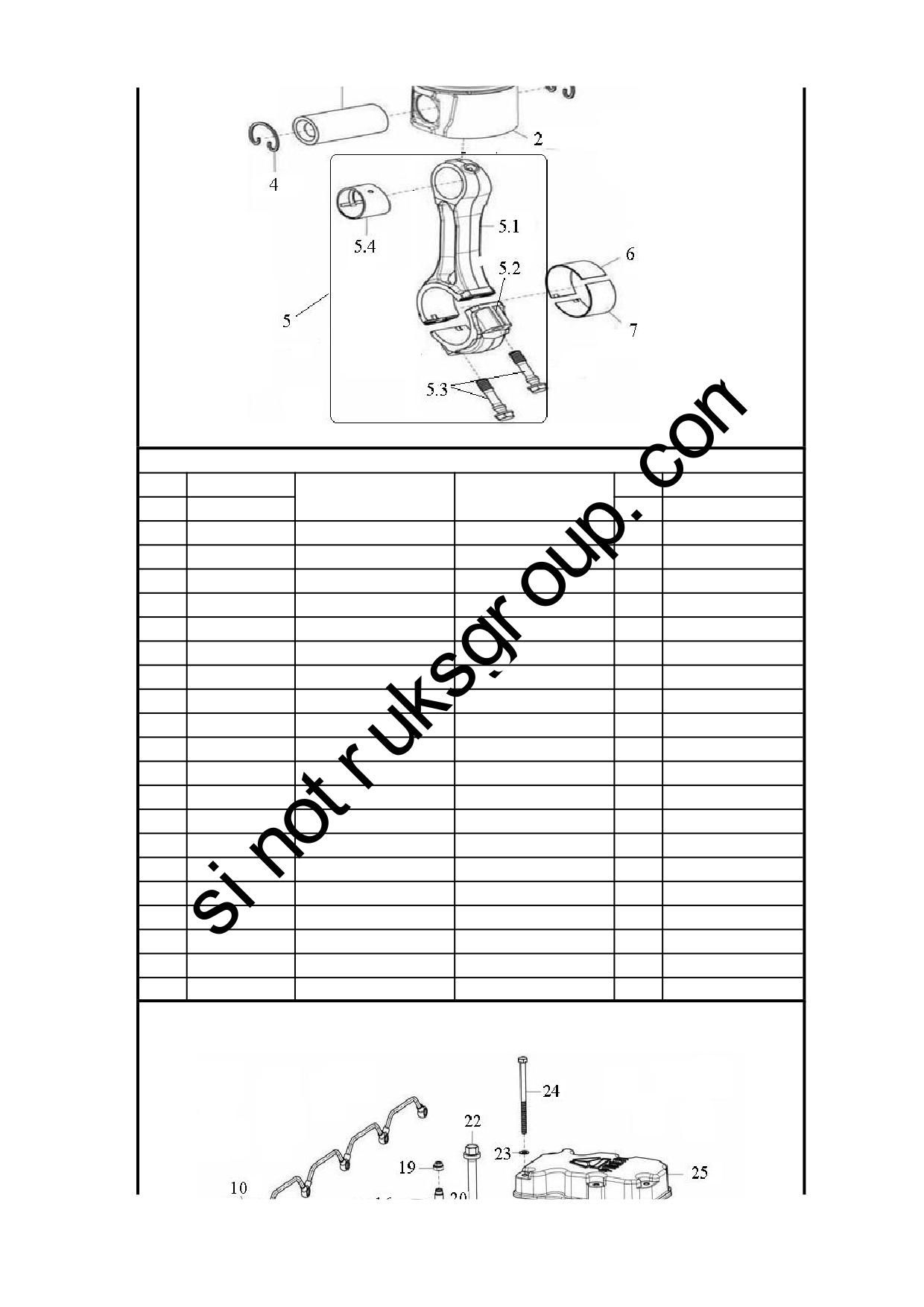

2.1.04 活塞连杆部分/Piston and Connecting Rod

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1540030005

活塞环套件

Ring pair

1.1

VG1540030007

梯形桶面环

Double ladder ring

1.2

VG1540030006

锥面环

Conical ring

1.3

VG1540030008

螺旋撑簧油环

Spiral spring oil ring

VG1246030015

活塞

Piston

VG1246030002

活塞销

Piston pin

VG1246030003

活塞销挡圈

Fuse

AZ1246030007

连杆总成

Connecting rod ass.

5.1

AZ1246030008

连杆体

Connecting rod

5.2

AZ1246030009

连杆盖

Connecting rod cover

5.3

VG1246030013

连杆螺栓

Screw

5.4

VG1246030010

连杆衬套

Bush

VG1246030011

连杆上瓦

Bearing shell (upper)

VG1246030012

连杆下瓦

Bearing shell(lower)

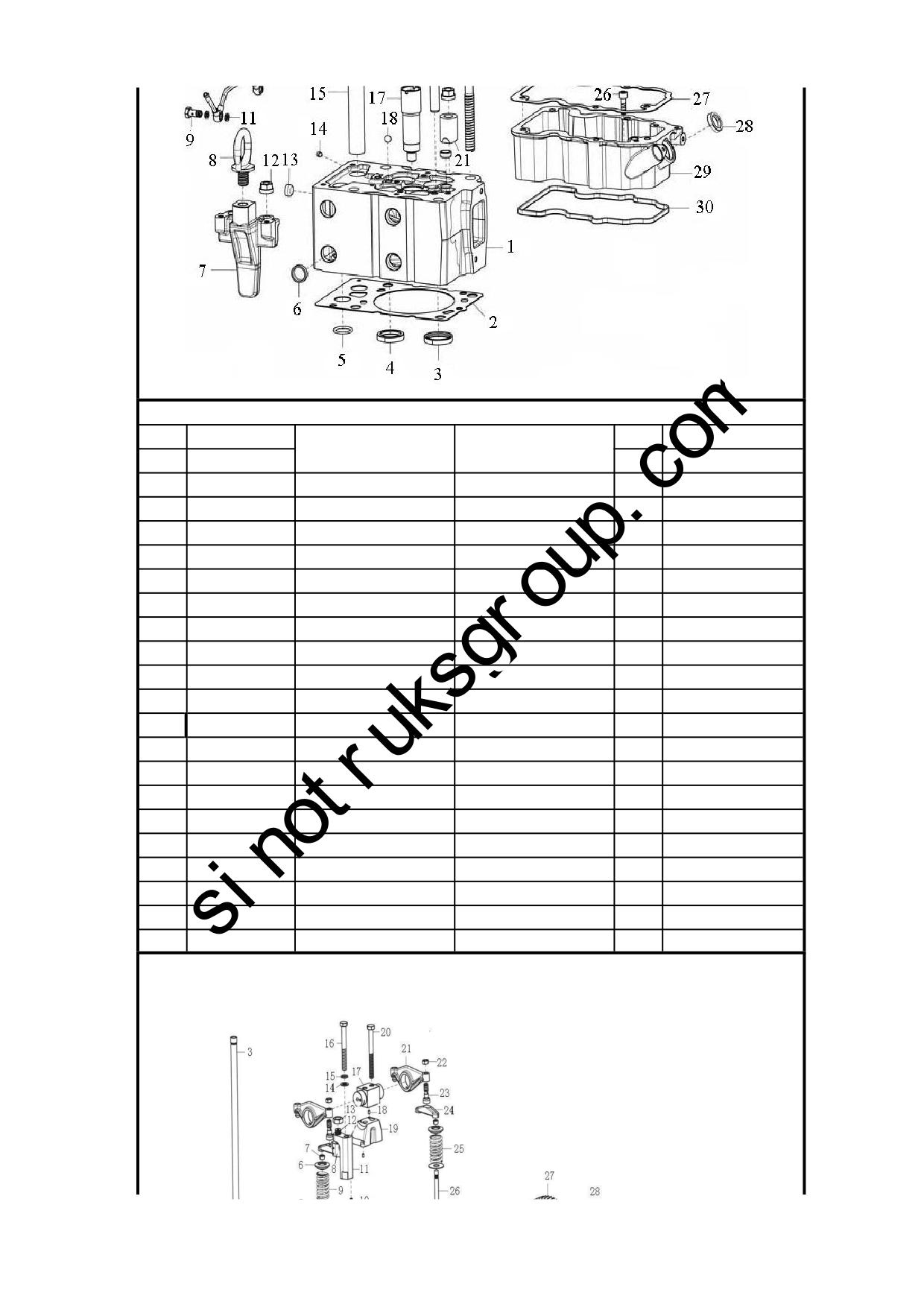

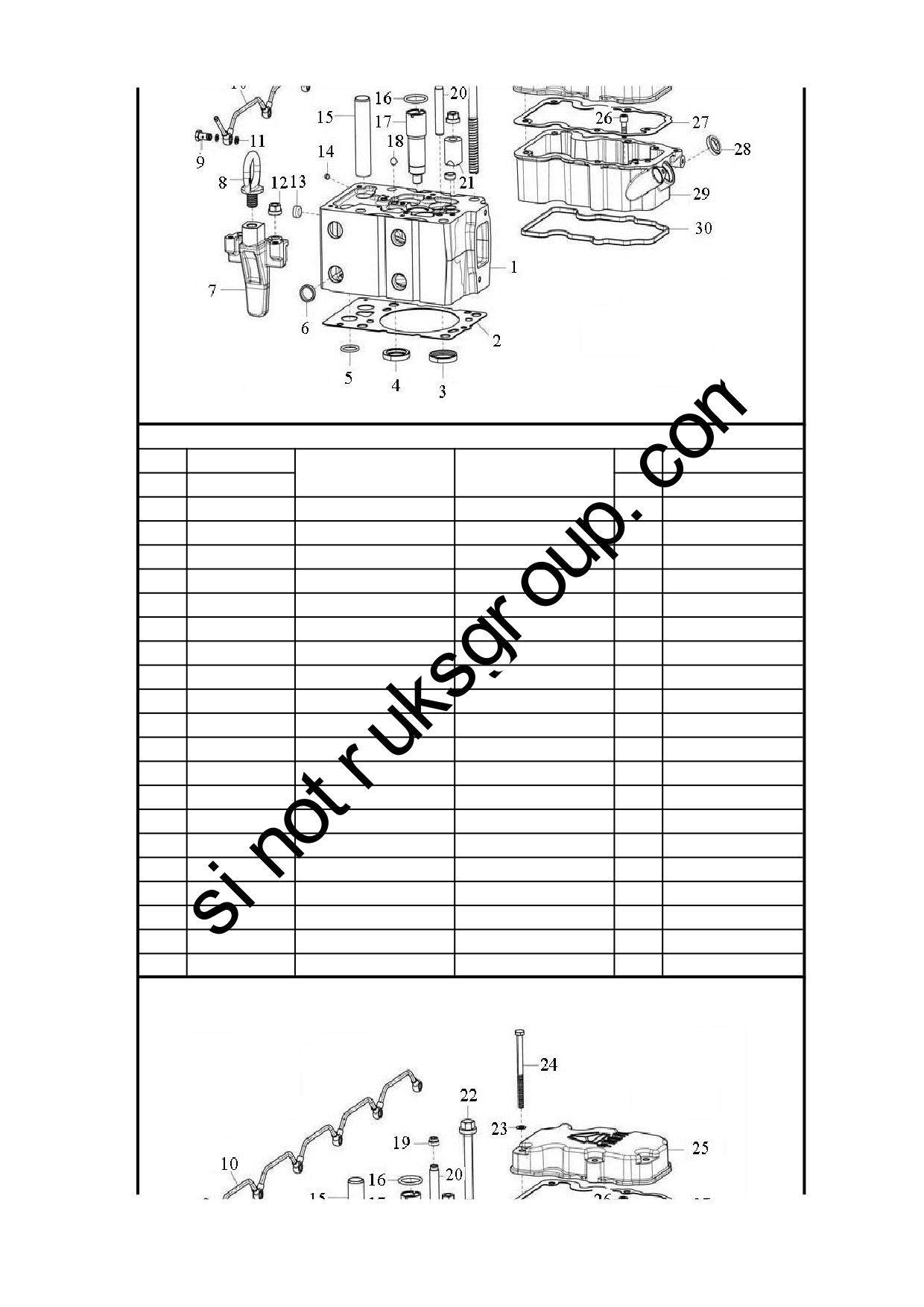

2.1.05 气缸盖总成/Cylinder Head Ass.

第 8 页

2.1.05 气缸盖总成/Cylinder Head Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

—-

AZ1246040010C

气缸盖总成

Cylinder head ass.

AZ1246040011C

气缸盖

Cylinder head

VG1246040021

气缸盖衬垫

Gasket

VG1246040012

进气门座

Intake valve-seat

VG1246040013

排气门座

Exhaust valve-seat

VG1246040018

密封圈

Sealing ring

200V91606-0040

碗形塞片

Core plug

VG1246040008

吊环夹紧块

Block

VG14010388

吊环螺钉

Screw

VG1246040022

空心螺栓

Female screw

VG1238040012

缸盖放气管总成

Vent-pipe ass.

Q72310

密封垫圈

Sealing gasket

VG1200040034

带肩螺母

Nut

VG1246040031

碗形塞

Core plug

VG1540040011

油孔堵塞

Plug

VG1246040015

气门推杆衬套

Bush

VG1246040024

密封圈

Sealing ring

VG1246040017

喷油器衬套

Bush

VG1540040013

钢珠

Ball

VG1246050027

气门阀杆密封套

Sealing bush

2.1.05 气缸盖总成/Cylinder Head Ass.

第 9 页

2.1.05 气缸盖总成/Cylinder Head Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246040014

气门导管

Valve guide

VG1200040023A

夹紧块

Block

VG1246040020

气缸盖主螺栓

Screw

Q41808

波形弹簧垫圈

Spring washer

Q150B08113

六角螺栓

Screw

VG1246040003

摇臂罩上罩

Rocker cover(upper)

Q218B0825

内六角圆柱头螺钉

Screw

VG1246040010

摇臂罩衬垫

Gasket

VG1540040022A

骨架油封

Oil sealing

VG1246040042

摇臂罩下罩总成

Rocker cover(lower)

Incl.29a

29a

VG1246040043

摇臂罩下罩

Rocker cover(lower)

VG1246040023

气缸盖罩密封圈

Washer

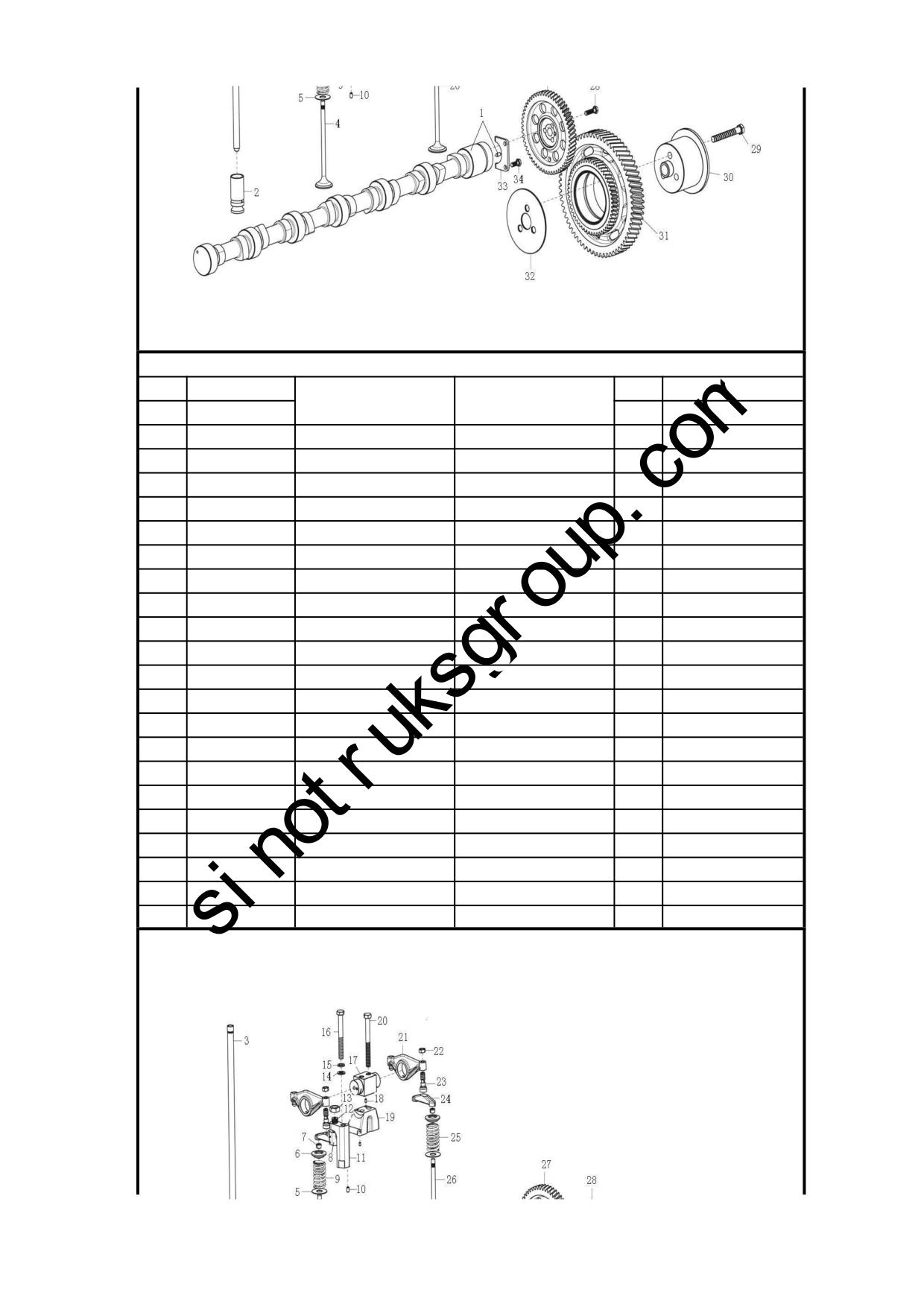

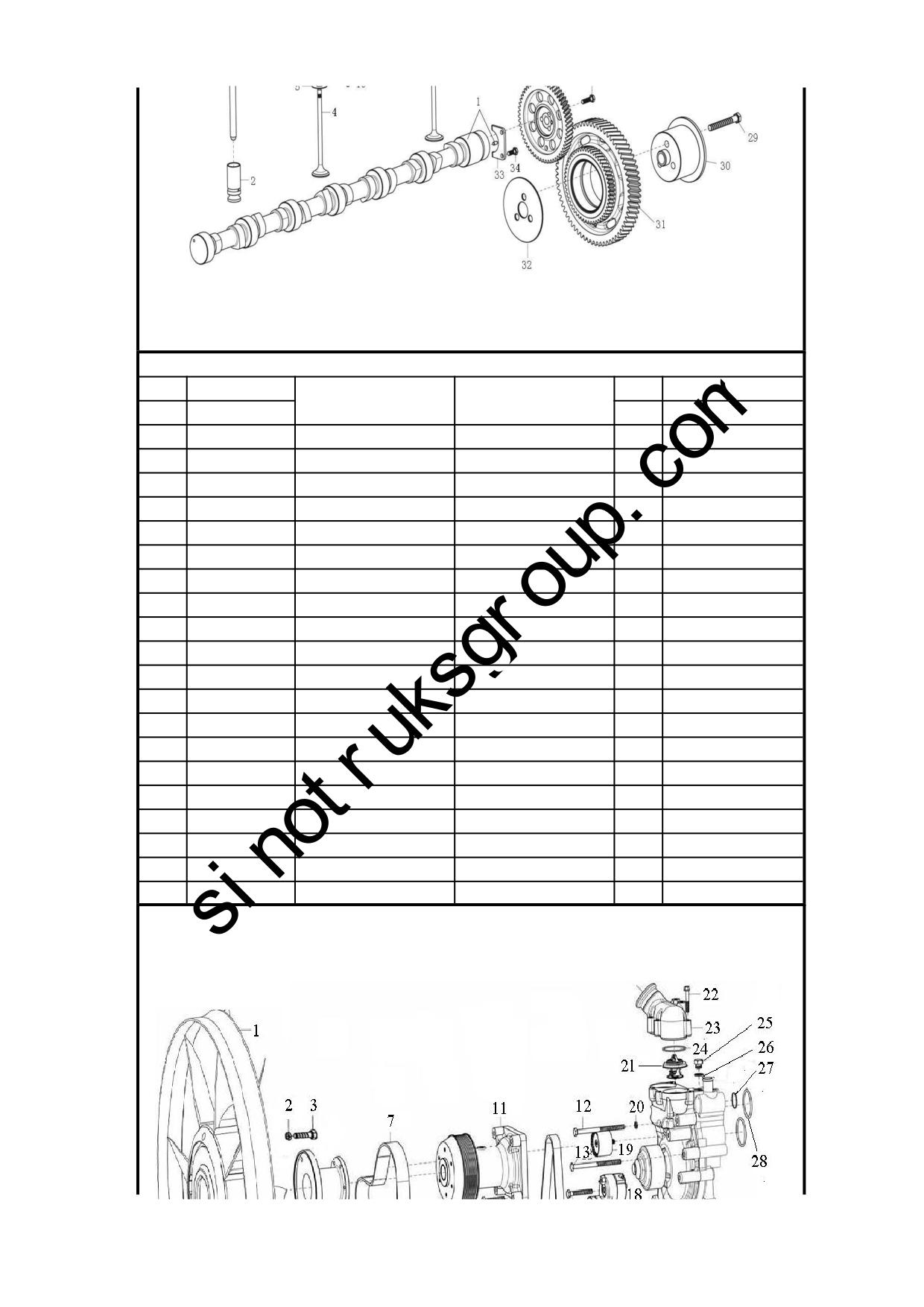

2.1.06 配气机构(EVB)/Valve-Gear Mechanism(With EVB)

第 10 页

2.1.06 配气机构(EVB)/Valve-Gear Mechanism(With EVB)

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246050001

凸轮轴总成

Camshaft assembly

VG1246050029

气门挺柱

Valve tappet

VG1246050020

气门推杆

Push rod

VG1246050022

排气门

Exhaust valve

VG1246050026

气门弹簧下座

Base

VG1246050025

气门弹簧上座

Base

VG1246050028

气门锁夹

Clip

VG1246050050

EVB排气门桥组件

assembly

VG1246050064

排气门弹簧

Spring

Q5210406

圆柱销

VG1246050059

EVB压板

Plate

VG1246050055

EVB调节螺钉

Screw

VG1246050056

EVB调节螺母

Nut

Q40010

小垫圈

Washer

Q40410

弹簧垫圈

Spring washer

Q150B10100TF2

六角头螺栓

Bolt

VG1246050006

摇臂轴总成

Rocker arm shaft assembly

Q5210406

圆柱销

VG1246050005

摇臂座

Base

Q150B10100TF2

六角头螺栓

Bolt

VG1246050008

摇臂总成

Rocker arm assembly

2.1.06 配气机构(EVB)/Valve-Gear Mechanism(With EVB)

第 11 页

2.1.06 配气机构(EVB)/Valve-Gear Mechanism(With EVB)

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG2130050065

气门间隙调整螺母

Nut

VG1246050011

气门桥调节螺钉总成

Screw assembly

VG1246050013

气门桥

Valve bridge

VG1246050023

进气门弹簧

Inlet valve spring

VG1246050021

进气门

Inlet valve

VG1246050036

凸轮轴齿轮

Gear

Q150B0830TF2

六角头螺栓

Bolt

Q150B1290TF2

六角头螺栓

Bolt

VG1246050034

中间齿轮轴

Shaft

VG1246050060

中间齿轮总成

Gear assembly

VG1246050035

止推片

Shim

VG1246050039

凸轮轴止推片

Shim

Q150B0820TF2

六角头螺栓

Bolt

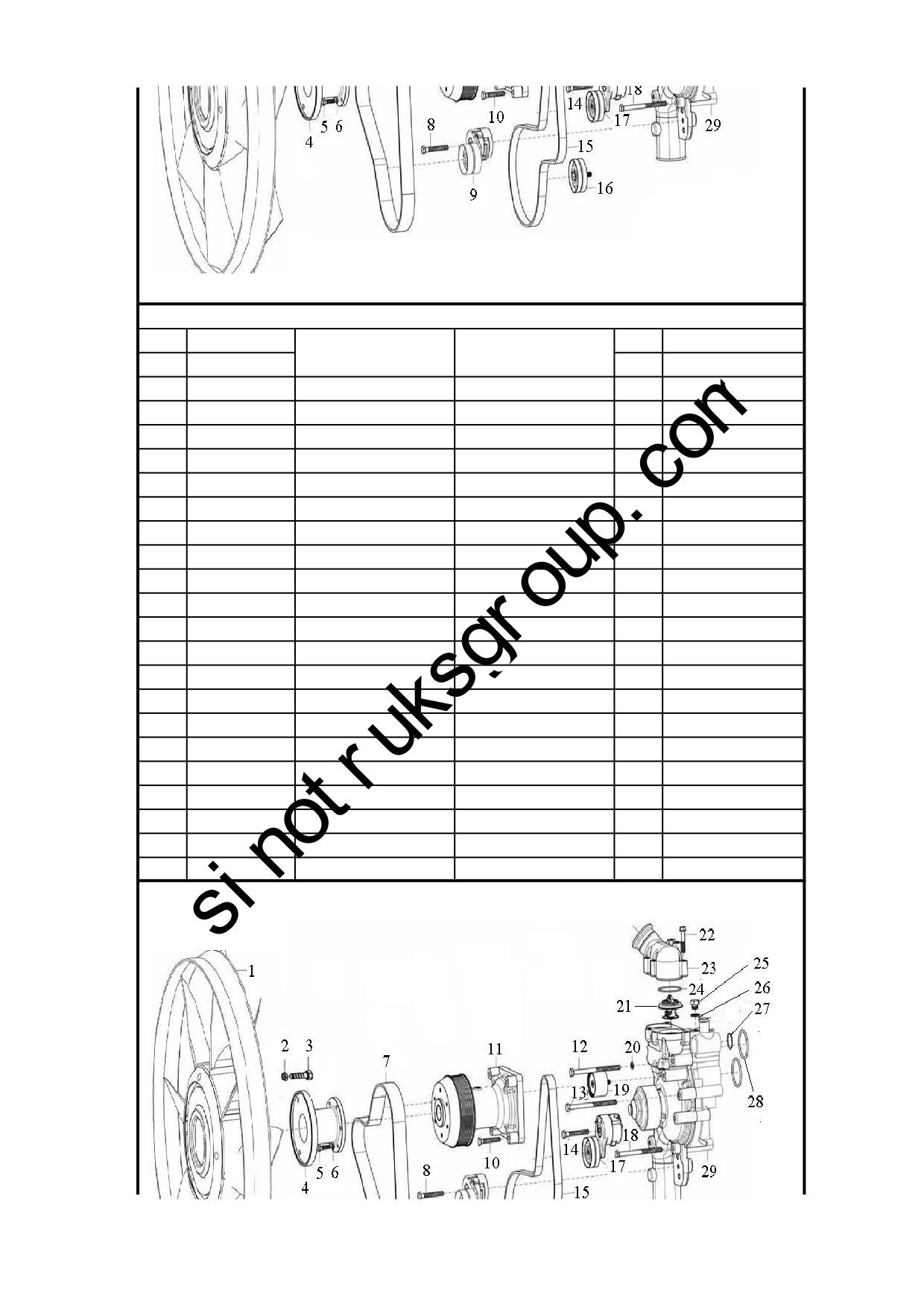

2.1.07 风扇、水泵及张紧轮总成/Fan、Water Pump & Roll

第 12 页

2.1.07 风扇、水泵及张紧轮总成/Fan、Water Pump & Roll

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246060051

环形硅油风扇总成

Si fan

Q40310

弹簧垫圈

Spring washer

Q150B1025

六角螺栓

Screw

VG1246060046B

中间法兰

Flange

Q150B1030

六角螺栓

Screw

Q40310

弹簧垫圈

Spring washer

VG1246060088

多楔带

Belt

Q150B1070TF2

六角螺栓

Screw

VG1246060022

自动张紧轮总成

Automatic tension pulley

Q150B1055

六角螺栓

Screw

VG1246060130

风扇托架总成

Fan Bracket ass.

Q150B10150

六角螺栓

Screw

Q150B10135

六角螺栓

Screw

Q150B1070TF2

六角螺栓

Screw

VG1246060091

多楔带

Belt

VG1246060006

平惰轮

Idle pulley

VG1246060005

自动张紧轮总成

Automatic tension pulley

Q150B10125

六角螺栓

Screw

VG1246060057

平惰轮

Idle pulley

Q40310

弹簧垫圈

Spring washer

VG1246060029

71度调温器总成

Thermostat ass.71˚c

2.1.07 风扇、水泵及张紧轮总成/Fan、Water Pump & Roll

第 13 页

2.1.07 风扇、水泵及张紧轮总成/Fan、Water Pump & Roller

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q1840850

六角法兰面螺栓

Screw

VG1246060023

节温器壳体

Housing

VG1246060025

O型密封圈

O-ring

Q617B16

六角头螺塞

Plug

VG9003080006

复合密封垫圈

Gasket

VG1246060027

O型密封圈

O-ring

VG1246060028

O型密封圈

O-ring

VG1246060094

水泵总成

Water pump assembly

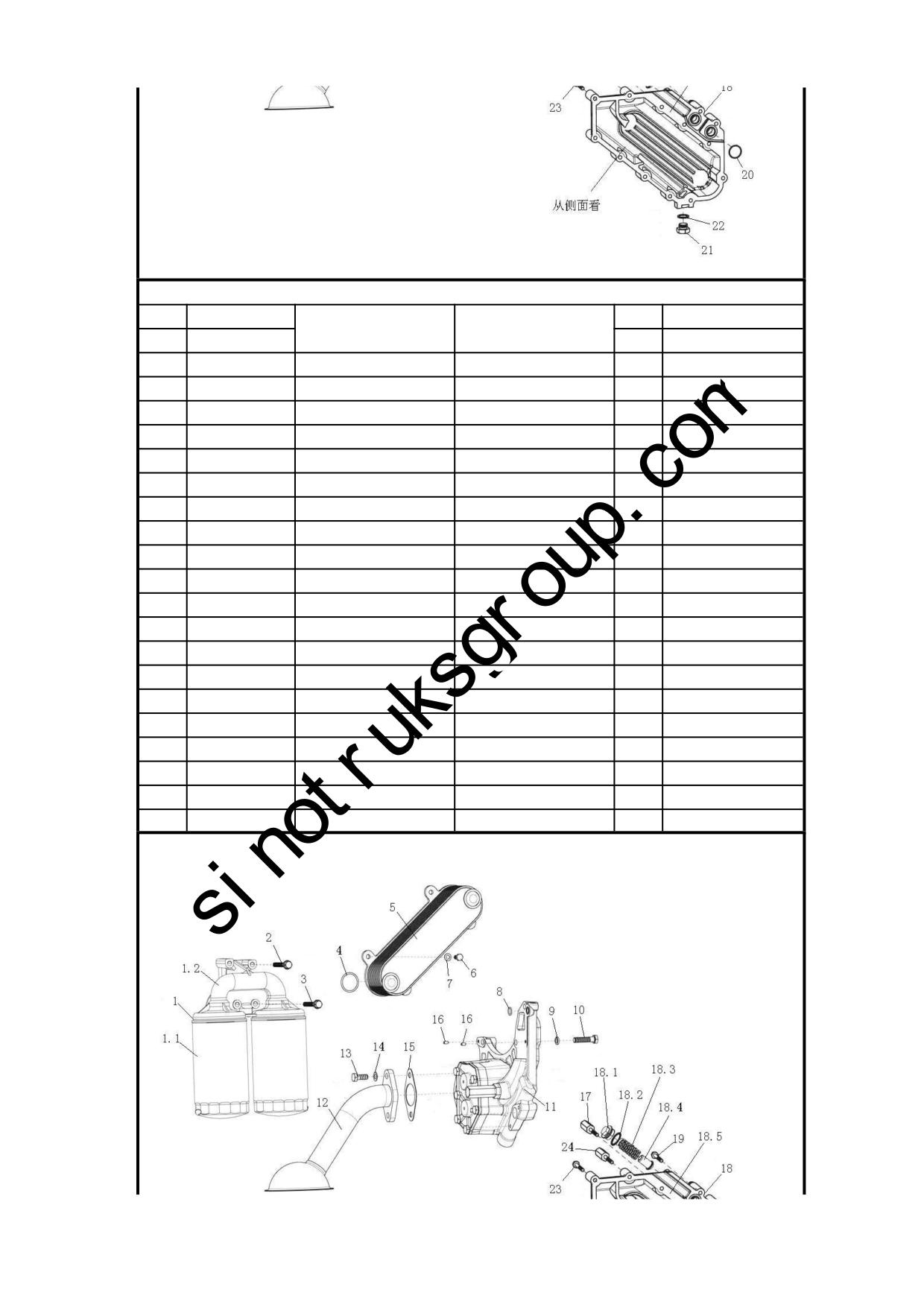

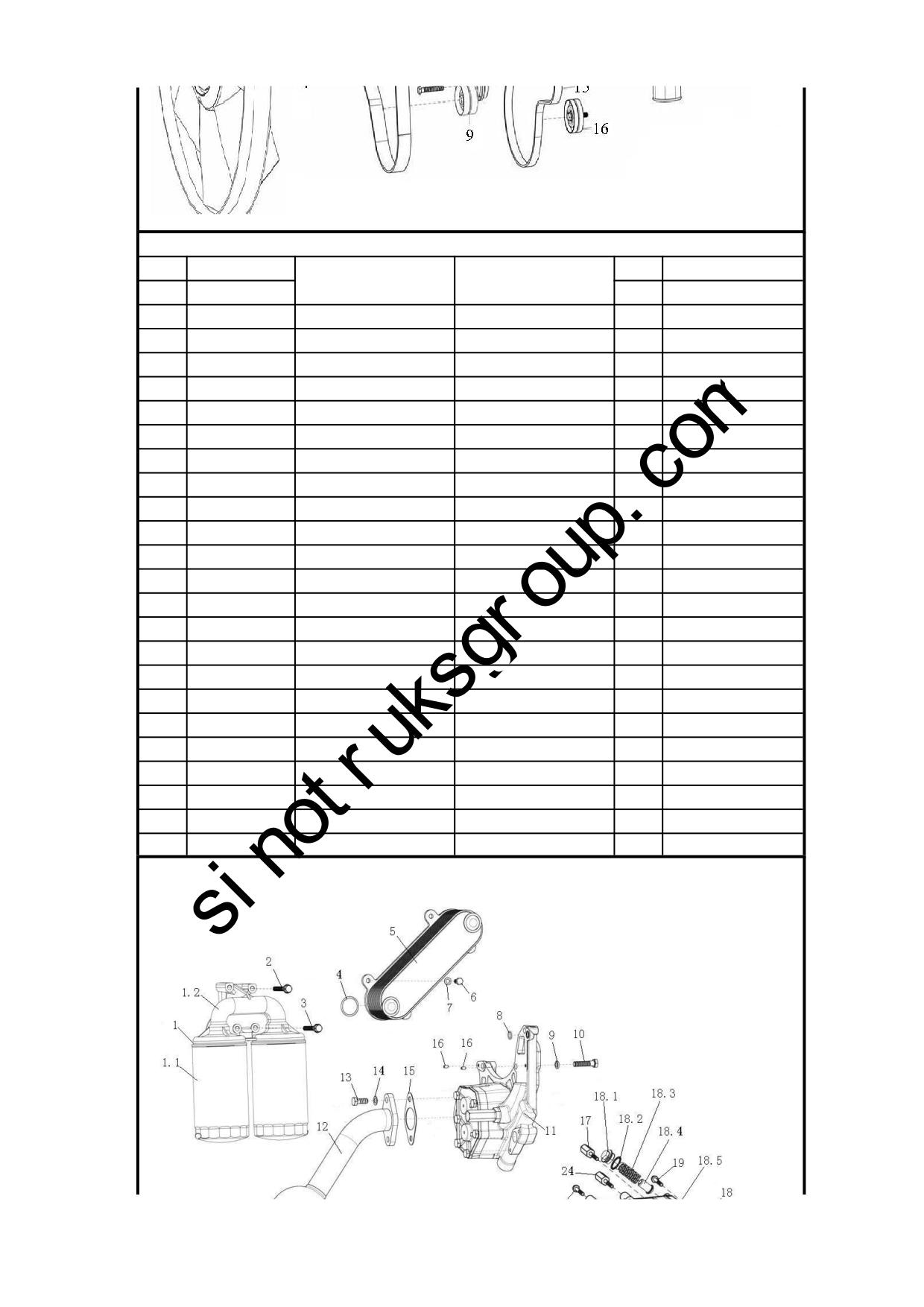

2.1.08 机油泵及润滑系统/Oil Pump and Lubrication System

第 14 页

2.1.08 机油泵及润滑系统/Oil Pump and Lubrication System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246070030

机油滤清器总成

Oil filter assembly

1.1

VG1246070031

机油滤清器芯

Oil filter core

1.2

VG1246070032

机油滤清器座

Oil filter seat

Q1840860

六角法兰面螺拴

Screw

Q1840880

六角法兰面螺栓

Screw

VG1400010032

密封圈

Sealing ring

VG1246070012

机油冷却器芯

Oil cooler core

Q150B0816

六角头螺栓

Screw

Q41808

波形弹簧垫圈

Spring washer

VG1246070036

O型密封圈

Sealing ring

Q40310

弹簧垫圈

Spring washer

Q150B1045

六角头螺栓

Screw

VG1246070040

机油泵总成

Oil pump ass.

VG1246070014

集滤器总成

Oil strainer ass.

Q150B1025

六角头螺栓

Screw

Q41810

波形弹性垫圈

Spring washer

VG140778

垫片

Gasket

Q5210510

圆柱销

VG1246070028

支撑螺栓

Screw

VG1246070004

机油冷却器盖总成

Oil cooler cover assembly

2.1.08 机油泵及润滑系统/Oil Pump and Lubrication System

第 15 页

2.1.08 机油泵及润滑系统/Oil Pump and Lubrication System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

18.1

VG1246070008

螺塞

Screw plug

18.2

VG9003080012

复合密封垫圈

Sealing ring

18.3

VG1246070007

安全阀弹簧

Safety relief valve spring

18.4

VG1246070006

安全阀

Safety relief valve

18.5

VG1246070005A

机油冷却器盖

Oil cooler cover

Q1840870

六角法兰面螺栓

Screw

VG1246070010

O型密封圈

Sealing ring

190003962020

轻型六角头园柱螺塞

Screw plug

VG9003080005

复合密封垫圈

Sealing ring

Q1840855

六角法兰面螺栓

Screw

VG1246070080

支撑螺栓

Screw

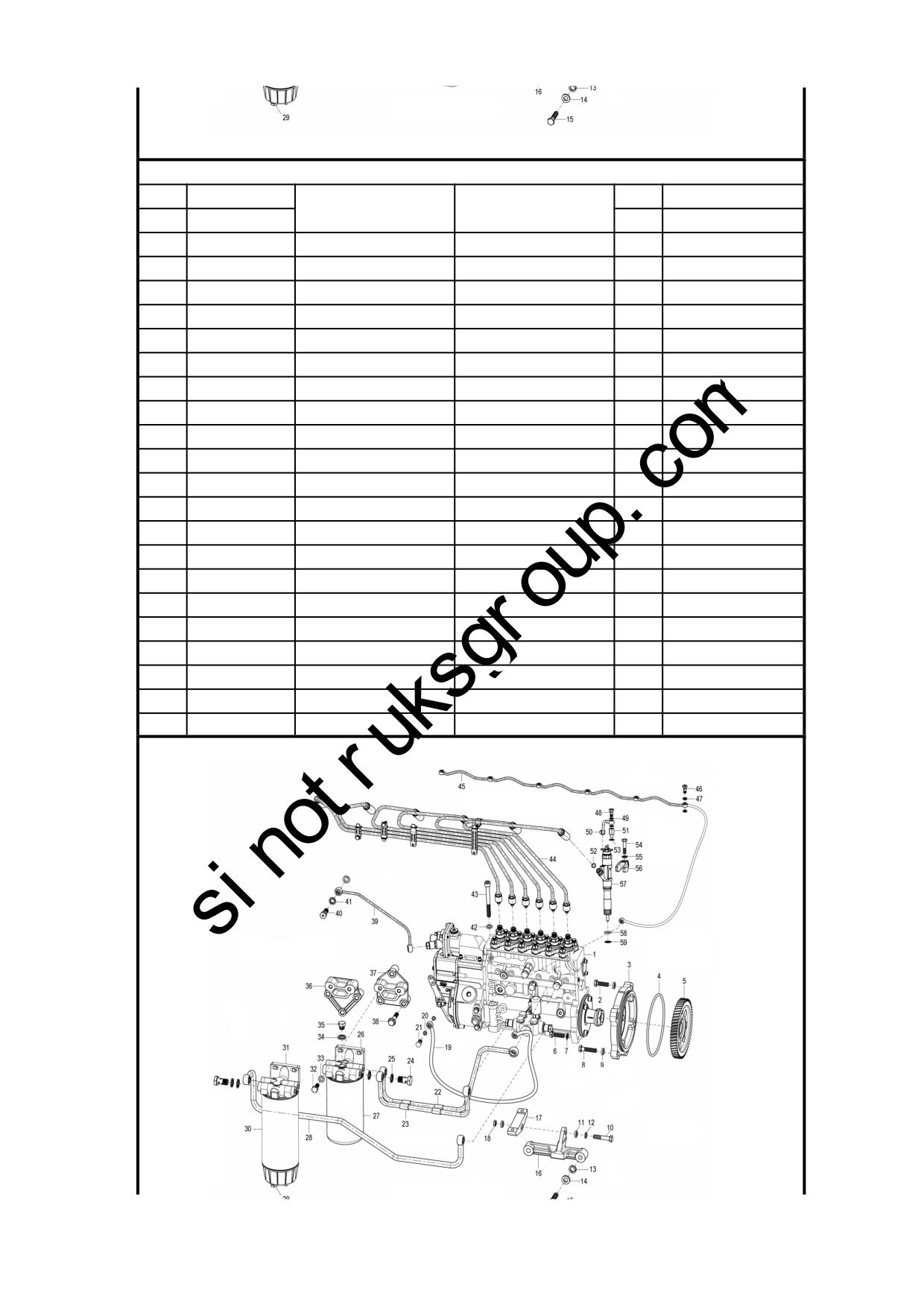

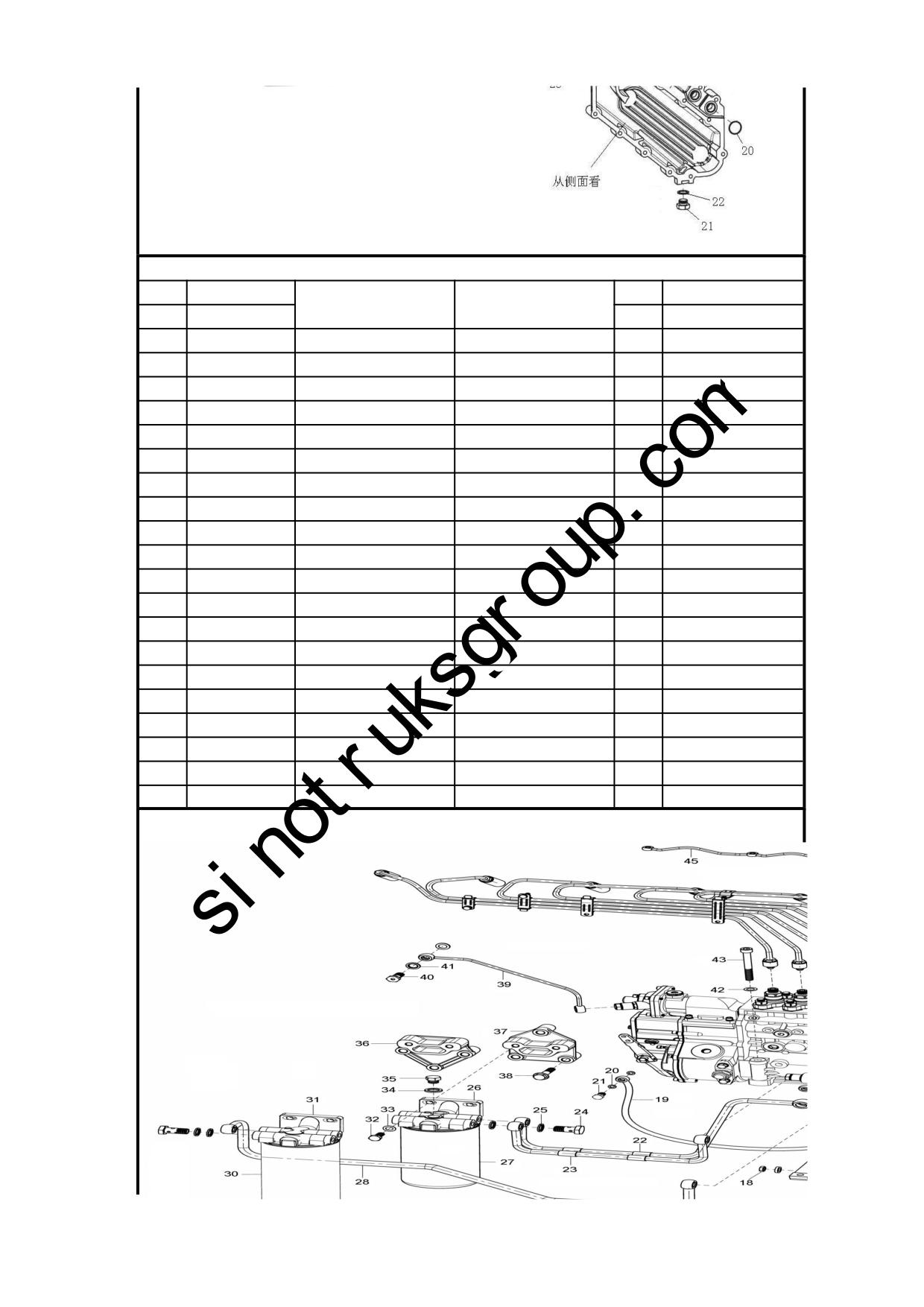

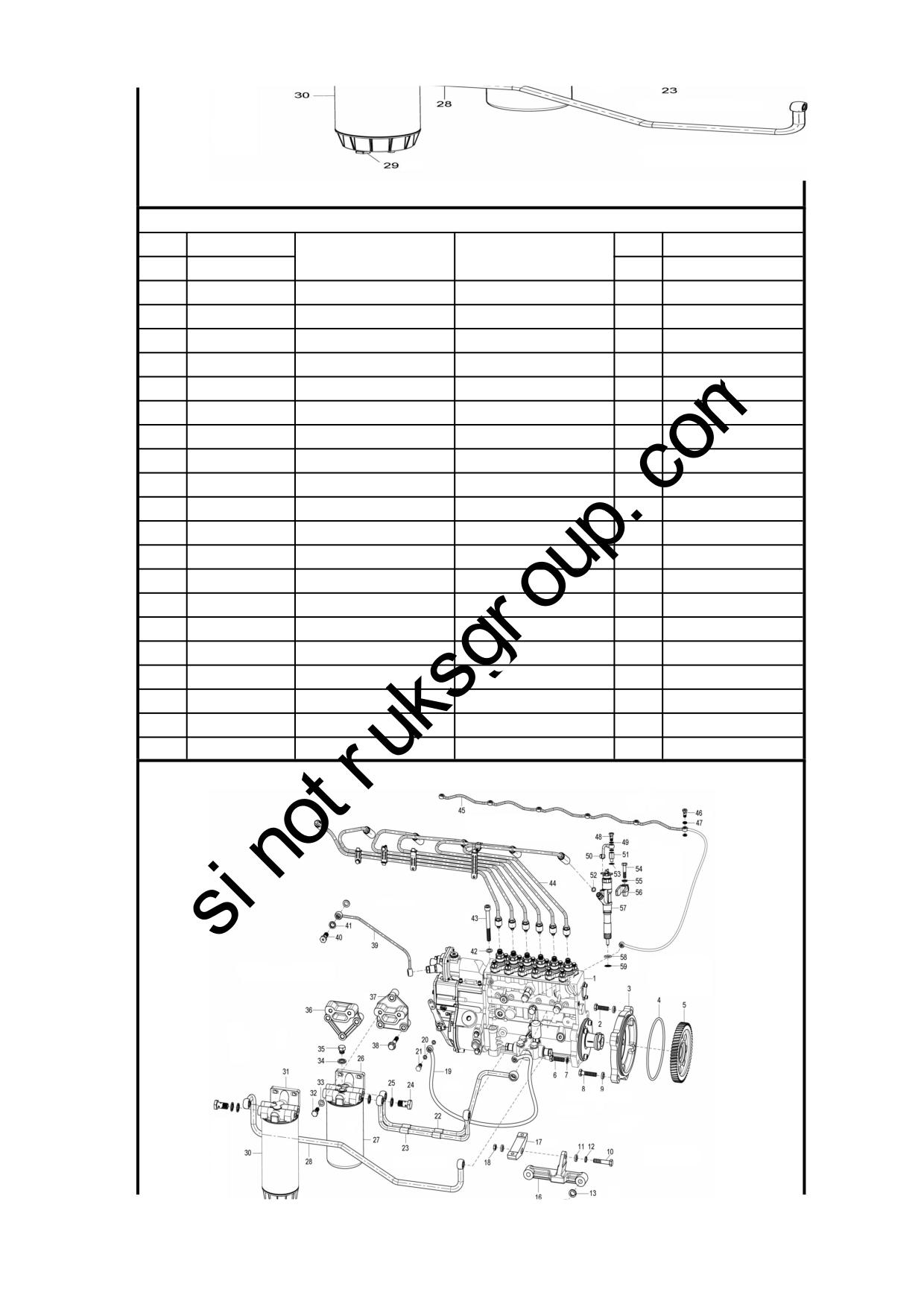

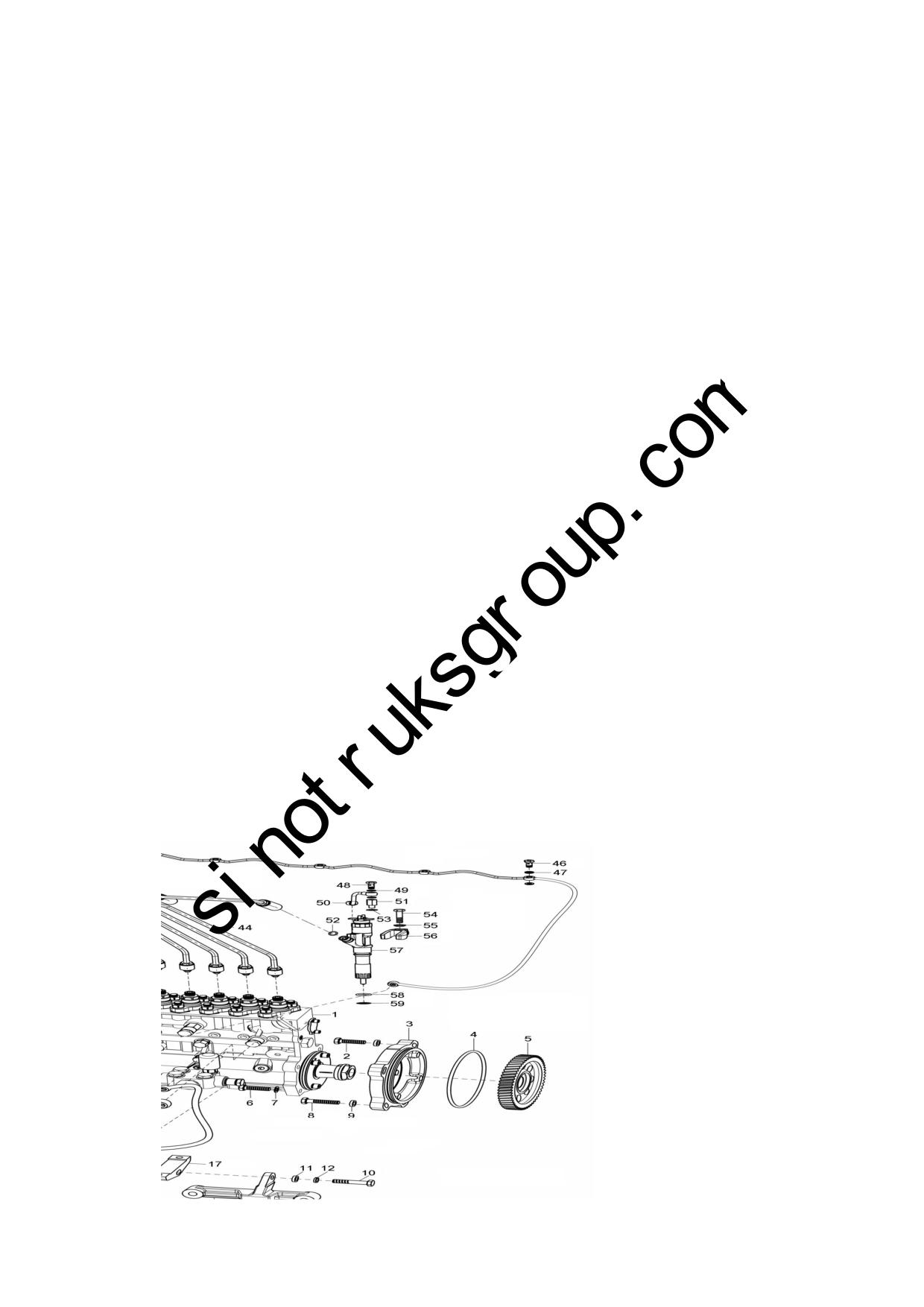

2.1.09 供油系/Fuel Supply System Subgroup

第 16 页

2.1.09 供油系/Fuel Supply System Subgroup

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246080097

D12.42喷油泵总成

Fuel injection pump

for D12.42

1.1

VG1242088004

输油泵总成

Fuel delivery pump

Q150B1035TF2

六角头螺栓

Screw

VG1246080026

油泵安装法兰

Flange

VG1246080027

O型密封圈

O-ring

VG1246080059

油泵驱动齿轮

Fuel pump driving gear

Q150B1035TF2

六角头螺栓

Screw

Q40110

平垫圈

Washer

Q150B1045TF2

六角头螺栓

Screw

VG1246080042

厚垫片(4mm)

Washer

Q150B1050TF2

六角头螺栓

Screw

Q40310

弹簧垫圈

Spring washer

Q40110

平垫圈

Washer

VG1246080044

厚垫片(4mm)

Washer

Q40312

弹簧垫圈

Spring washer

Q150B1250

六角头螺栓

Screw

VG1246080043

油泵辅助托架

Bracket

VG1246080041

油泵辅助支架

Bracket

Q340B10

六角螺母

Nut

VG1246080098

油泵机油进油管总成

Oil intake pipe

VG9003080003

复合密封垫圈

Sealing gasket

190003962607

空心螺栓

Female screw

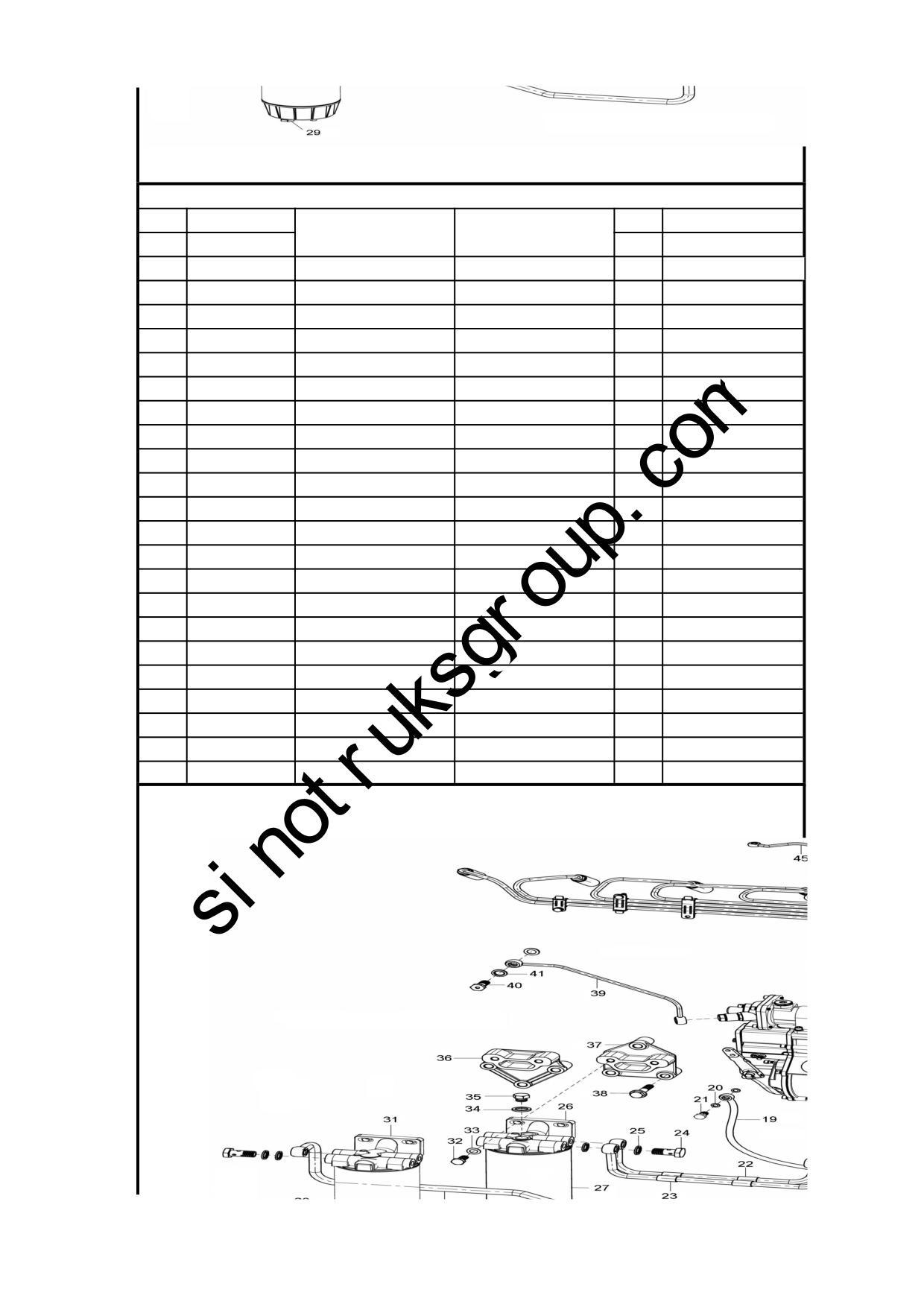

2.1.09 供油系/Fuel Supply System Subgroup

第 17 页

2.1.09 供油系/Fuel Supply System Subgroup

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246080080

燃油管

Fuel pipe

VG1246080082

燃油管

Fuel pipe

VG1246080014

空心螺栓

Female screw

VG9003080006

复合密封垫圈

Sealing gasket

VG1246080089

燃油精滤器座

Fuel fine filter base

VG1540080110

燃油精滤器滤芯

Fuel fine filter core

VG1246080092

粗滤油管

Fuel pipe

VG1246080083

放水阀

Water draining valve

VG1540080211

燃油粗滤器滤芯

Fuel primary filter core

VG1246080087

燃油粗滤器座

Fuel primary filter base

Q150B1025

六角头螺栓

Screw

Q41810

波形弹性垫圈

Spring washer

VG9003080005

复合密封垫圈

Sealing gasket

Q617B14

六角头螺塞

Plug

VG1246080020

粗滤固定支架

Bracket

VG1246080023

精滤固定支架

Bracket

Q1841050

六角法兰面螺栓

Screw

VG1246080099

空气管

Air pipe

190003962612

空心螺栓

Female screw

VG9003080004

复合密封垫圈

Sealing gasket

2.1.09 供油系/Fuel Supply System Subgroup

第 18 页

2.1.09 供油系/Fuel Supply System Subgroup

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q41810

波形弹性垫圈

Spring washer

Q218B10100

内六角圆柱头螺钉

Screw

VG1246080002

高压油管总成

Injection pipe assembly

VG1246080093

喷油器回油管总成

Fuel return pipe assembly

VG1246080077

空心螺栓

Female screw

VG1540080200

密封垫圈

Sealing gasket

VG1246080077

空心螺栓

Female screw

VG2600080201

密封垫圈

Sealing gasket

VG1246080065A

喷油器回油短管组件

Fuel leak-off line piece

VG1099080064

六角头螺栓

Screw

VG1540080095

密封圈

Sealing ring

VG1540080200

密封垫圈

Sealing gasket

VG1096080100

六角头螺栓

Screw

VG1246080111

球面垫圈

Washer

VG1246080112

喷油器压块

Block

VG1246080036

喷油器总成

Fuel injector ass

57.1

VG1242088003

油嘴

Fuel injector nozzle

VG1540080018A

喷油器密封圈

Sealing ring

VG1540080019B

喷油器垫圈

Washer

VG1047080015

燃油粗滤器护套

propecting sleeve

VG1246080084

燃油粗滤/油水分离器组合件

Fuel/water seperator ass.

2.1.09 供油系/Fuel Supply System Subgroup

第 19 页

2.1.09 供油系/Fuel Supply System Subgroup

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246080095

滤芯和放水阀(无传感器)总成

Filter core and water drain valve

VG1246080086

燃油滤清器组合件

Fuel filter unit

Q150B1025

六角头螺栓

Screw

Q41810

波形弹性垫圈

Washer

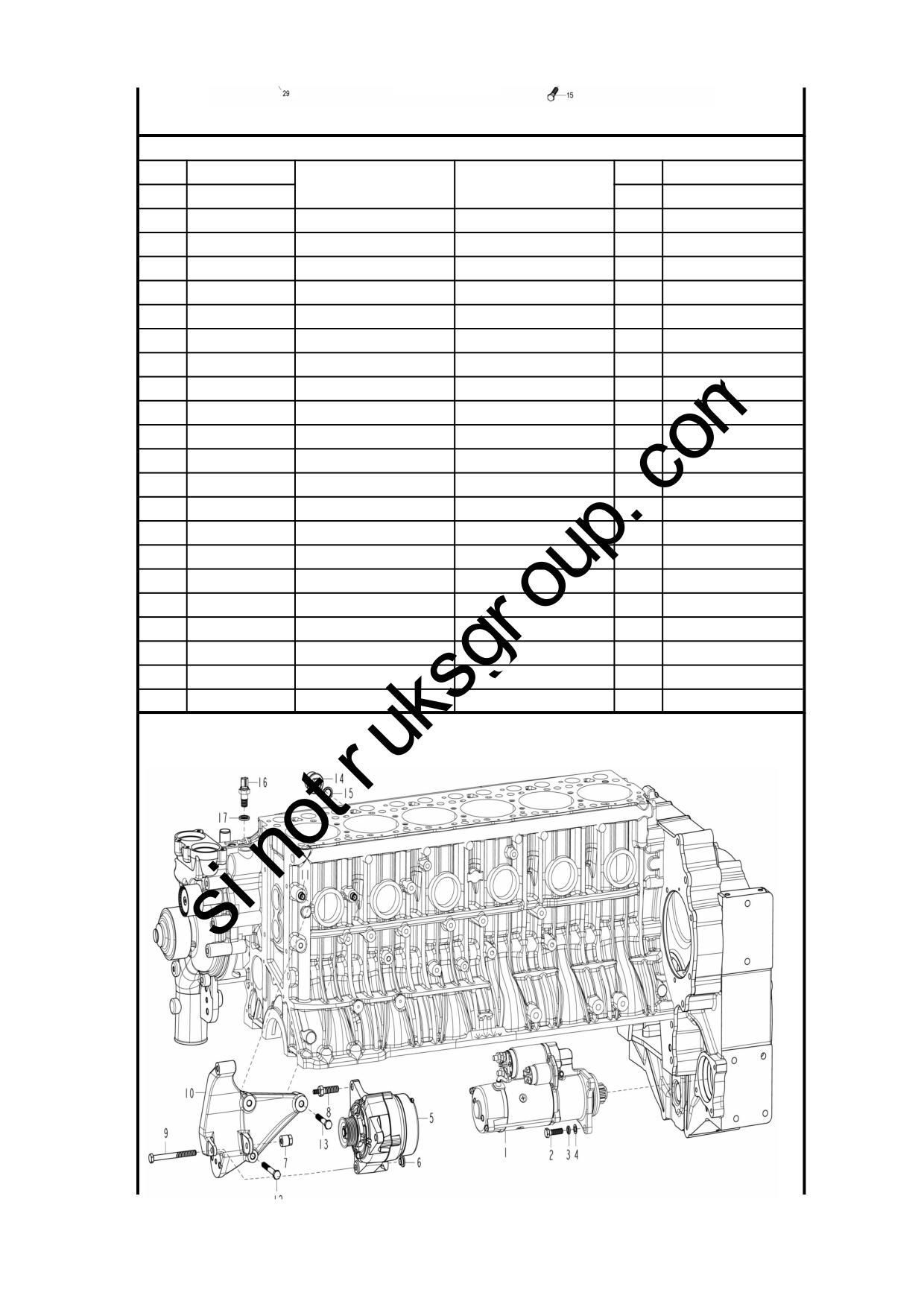

2.1.10 电机和传感器/Alternator & Sensor

第 20 页

2.1.10 电机和传感器/Alternator & Sensor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246090002

起动机

Starter

Q150B1035

六角头螺栓

Screw

Q40310

弹簧垫圈

Spring washer

Q40110

平垫圈

Washer

VG1246090005

发电机

Alternator

VG1246090006

轴套

Bush

VG1246090007

隔套

Bush

VG1246090027

双头螺栓

Screw

Q150B10110

六角头螺栓

Screw

VG1246090008

发电机支架

Bracket

VG1246090009

定位套

Bush

Q150B1075

六角头螺栓

Screw

Q150B1060

六角头螺栓

Screw

VG1092090311

电子机油压力传感器

Oil pressure sensor

VG9003080007

复合密封垫圈

Sealing gasket

VG1500090061

水温表传感器

Water tem.sensor

VG9003080005

复合密封垫圈

Sealing gasket

VG2600090318

水温传感器罩

Cover

VG2600090319

机油压力传感器罩

Cover

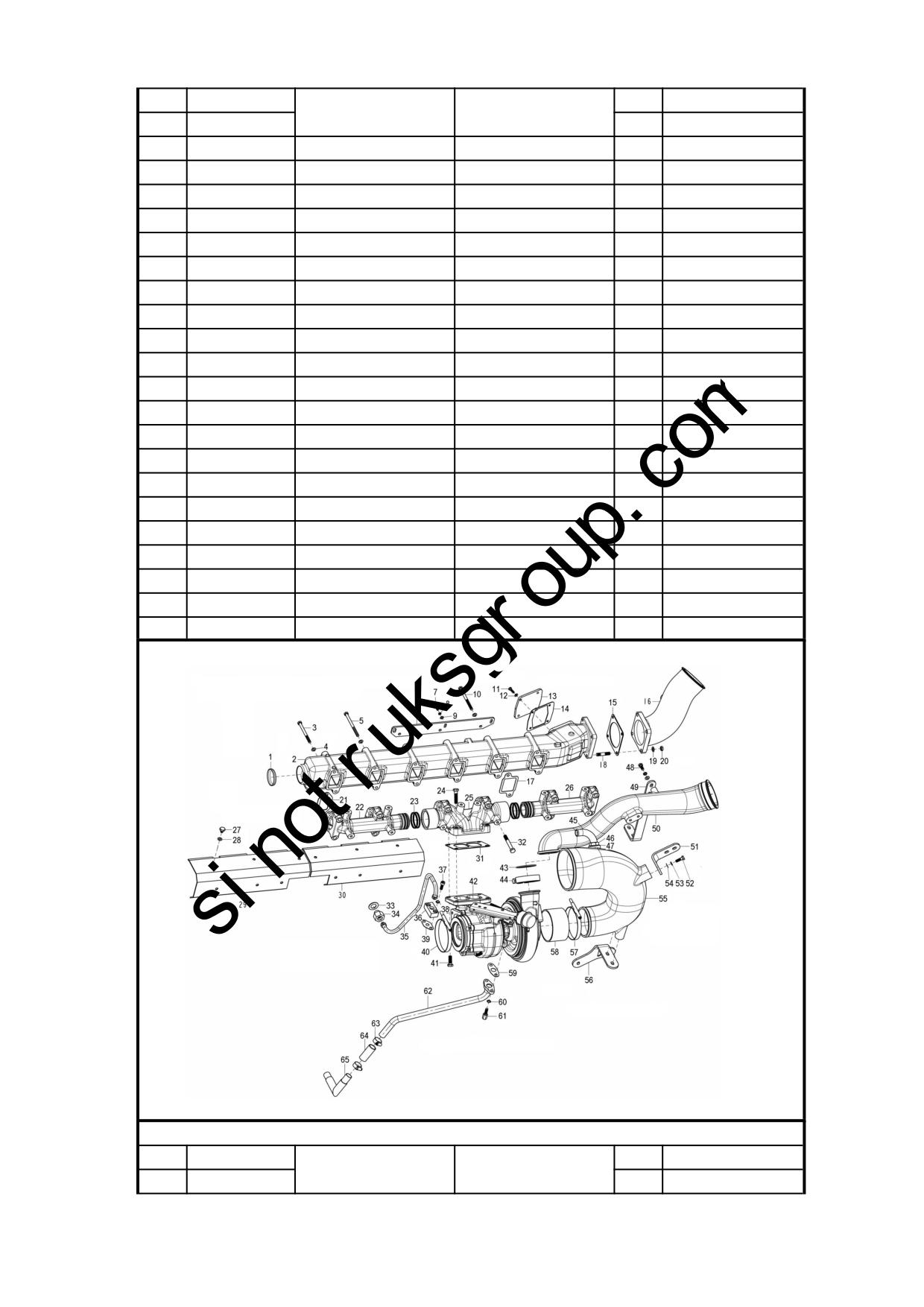

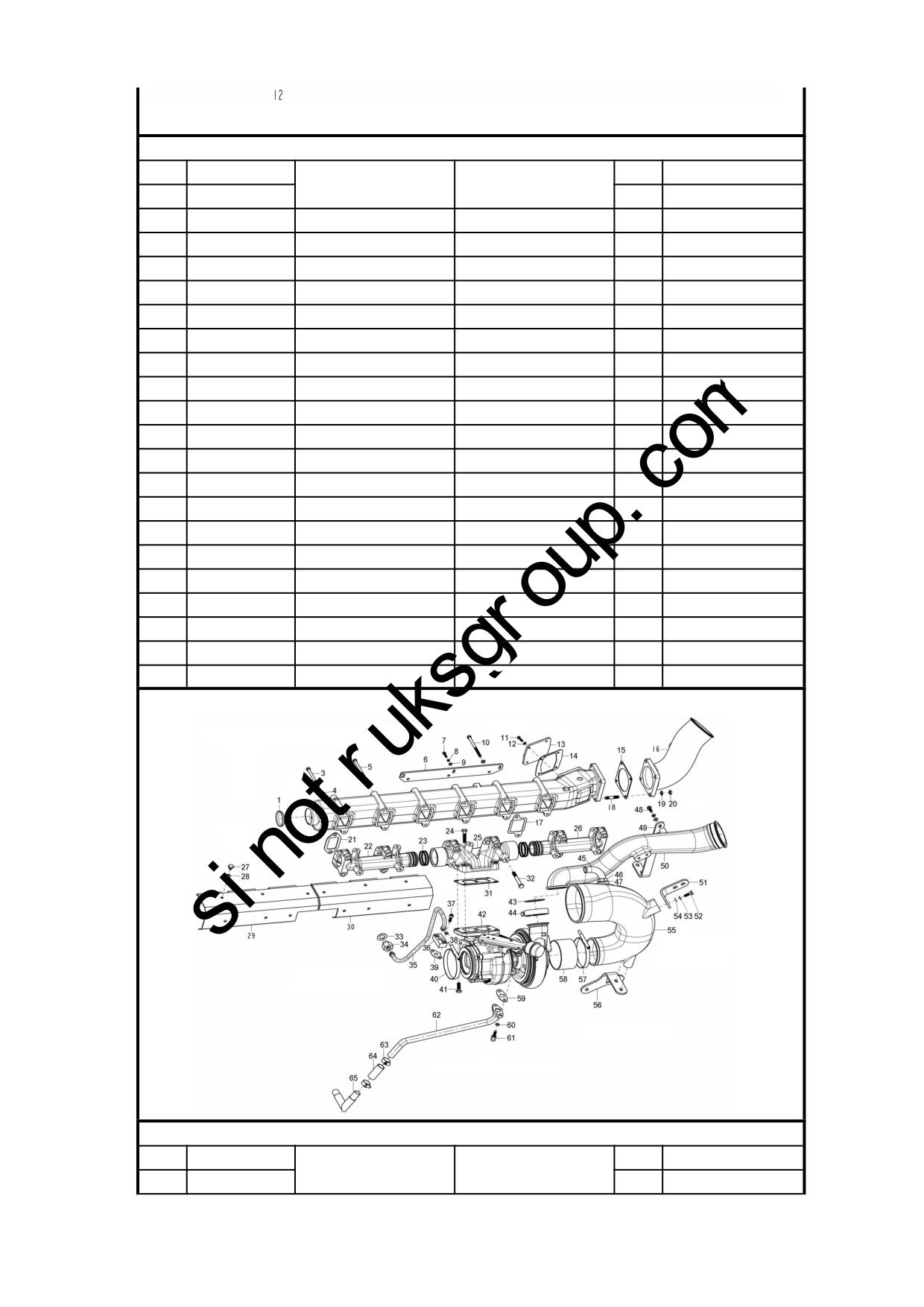

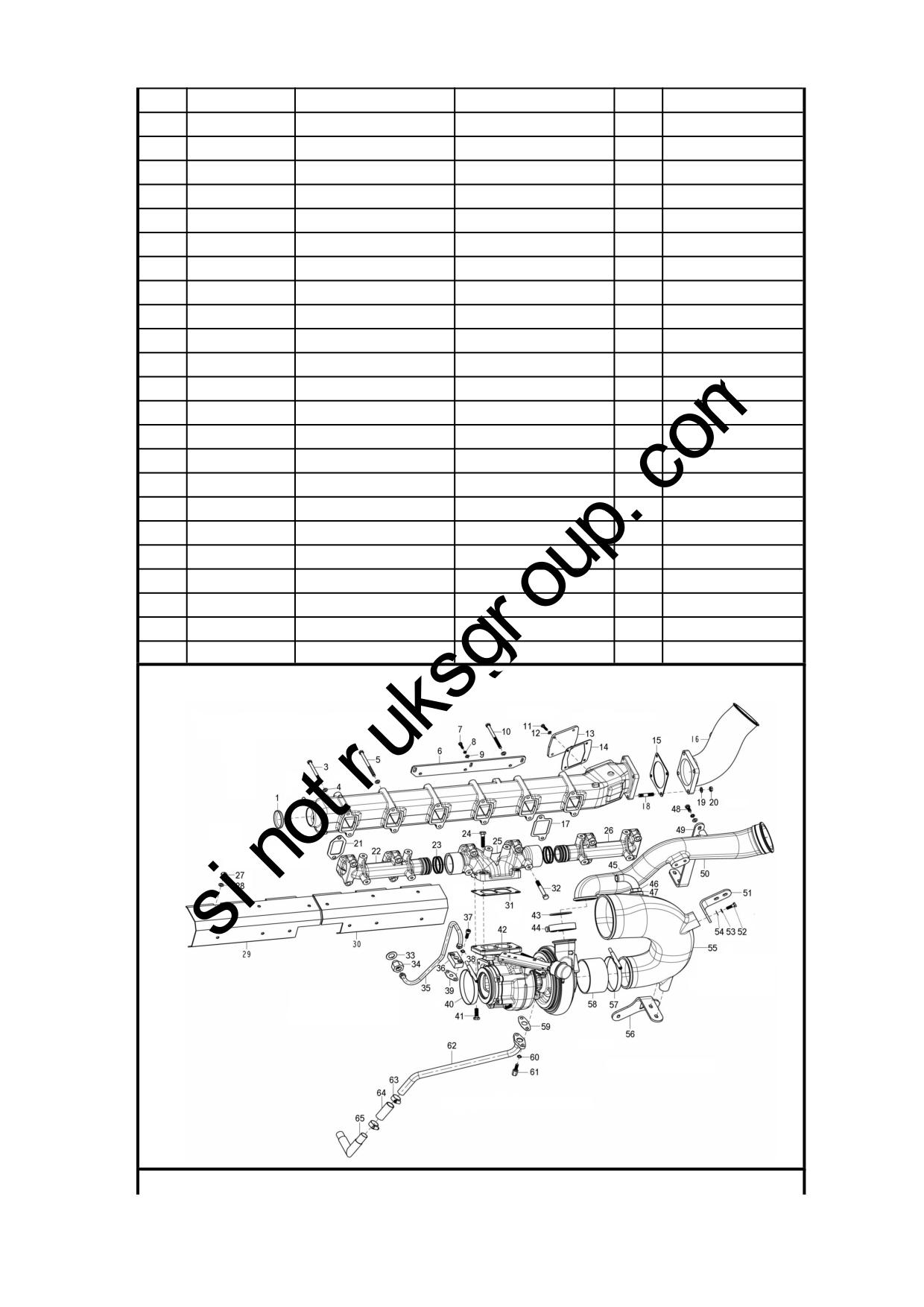

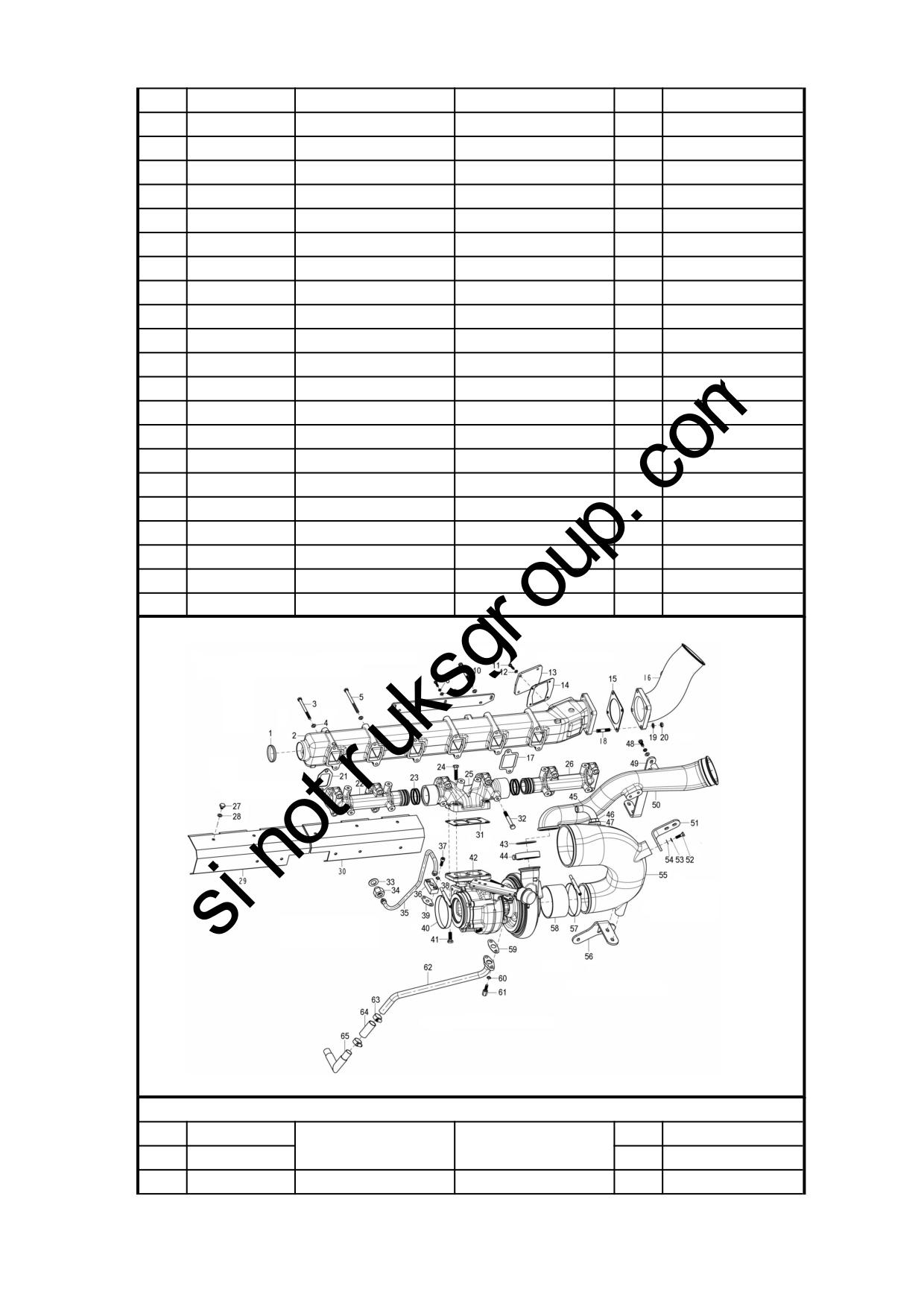

2.1.11 进排气系统/Intake Manifold and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

第 21 页

190003989286

碗形塞

Core plug

VG1246110060

进气管总成

Intake manifold asse.

Incl.1,2.1

2.1

VG1246110061

进气管

Intake manifold

Q150B08100

六角头螺栓

Screw

Q41808

波形弹簧垫圈

Spring washer

Q150B08110

六角头螺栓

Screw

VG1246110203

支撑板

Support plate

Q150B0620

六角头螺栓

Screw

Q40306

弹簧垫圈

Spring washer

Q40106

平垫圈

Washer

Q150B08115

六角头螺栓

Screw

Q150B0620

六角头螺栓

Screw

Q41808

波形垫片

Spring washer

VG1540110011A

进气管盖板

Plate

VG1540110018A

进气管盖板垫片

Gasket

VG1560110180

进气接管垫片

Gasket

VG1246110208

进气接管

Intake pipe connector

VG1246110006

进气管垫片

Gasket

Q1201030F3

双头螺柱

Stud

Q41810

波形弹性垫圈

Spring washer

Q340B10

六角螺母

Nut

VG1246110028

排气管垫片

Gasket

VG1246110108

前排气岐管

Front exhaust manifold

VG1246110027

排气管密封环

Sealing ring

2.1.11 进排气系统/Intake Manifold and Exhaust Manifold

第 22 页

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500110002

耐热螺栓

Screw

VG1246110109

中排气岐管

Mid exhaust manifold

VG1246110110

后排气歧管

Rear exhaust manifold

VG1500110963

耐热螺栓

Screw

Q40208

大垫圈

Washer

VG1246110112

前排气管隔热罩

Cover

VG1246110111

后排气管隔热罩

Cover

VG1540110017

增压器垫片

Gasket

VG1246110052

排气管紧固螺栓

Screw

VG9003080007

复合密封垫圈

Gasket

VG1246110046

进油管座

The intake oil pipe seat

VG1242110003

增压器进油管总成

Tube intake oil pipe ass.

35.1

VG1242110004

增压器进油管

Tube intake oil pipe

35.2

VG1560110152

进油管法兰

Intake oil pipe flange

Q218B0825

内六角圆柱头螺钉

Screw

VG188250083

自锁垫圈

Washer

VG609E110050

进油管垫片

Gasket

202V15201-6166

卡箍

Clamp

VG1246110058

增压器螺栓

Screw

VG1246110020

增压器

Turbo supercharger

VG190320035

密封圈

Sealing ring

2.1.11 进排气系统/Intake Manifold and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

第 23 页

VG1560110226

夹子

Clip

VG1246130016

空压机进气管接头

Air intake connector

190003559778

六角螺母

Nut

VG2600130037

垫圈

Washer

Q150B0820

六角头螺栓

Screw

VG1242110002

固定支架二

Bracket

VG1246110099

增压器联接弯管

Tube

VG1242110001

固定支架一

Bracket

Q150B0825

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

VG1246110095

增压器进气管

AIR intake pipe

VG1246110098

固定支架（二）

Bracket

190003989315

软管卡箍

Hose clip

VG1246110102

带纤维夹层橡胶软管

Hose

VG2600110048

回油管法兰垫片

Joint

VG188250083

自锁垫圈

Washer

VG1460070014

回油管螺栓

Screw

VG1246110055

增压器回油管总成

Oil return tube ass.

62.1

VG1246110056

增压器回油管

Oil return tube

62.2

VG1560110039

回油管法兰

Return oil tube flange

190003989301

软管卡箍

Hose clip

2.1.11 进排气系统/Intake Manifold and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG2600070071

增压器回油用软管

Hose

第 24 页

VG1246110022

回油弯管

Hose

Q150B0855

六角头螺栓

Screw

Q33408

母

Nut

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0820

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

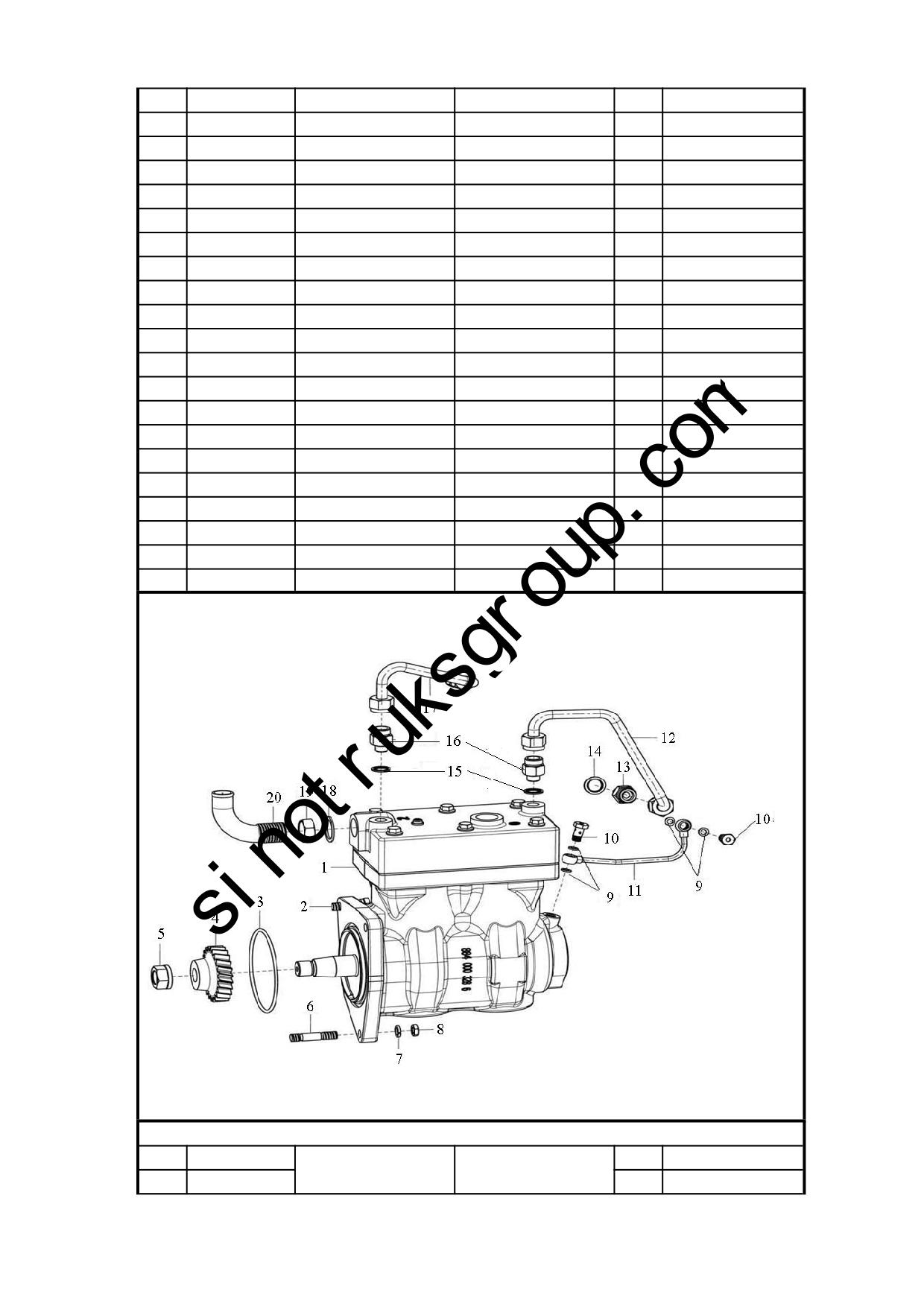

2.1.12 空压机总成/Air Compressor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

第 25 页

VG1246130008

空压机总成

Air compressor

Q150B1030

六角螺栓

Screw

VG1246130012

O型密封圈

O-ring

VG1246130009

空压机齿轮

Gear

VG1246130010

六角螺母

Nut

Q1201040F3

双头螺栓

Screw

Q40310

弹簧垫圈

Sealing gasket

Q340B10

六角螺母

Nut

VG9003080003

复合密封垫圈

Sealing gasket

190003962607

空心螺栓

Female screw

VG1246130006

空压机进油管

Oil intake pipe

VG1246130023

空压机进水管总成

Water intake pipe

VG1246130026

管接头

Connector

VG9003080006

复合密封垫圈

Sealing gasket

VG9003080005

复合密封垫圈

Sealing gasket

VG1246130025

管接头

Connector

VG1246130024

空压机出水管总成

Water outlet pipe

VG2600130037

垫圈

Washer

190003559778

六角螺母

Nut

VG1246130016

空压机进气管接头

Connector

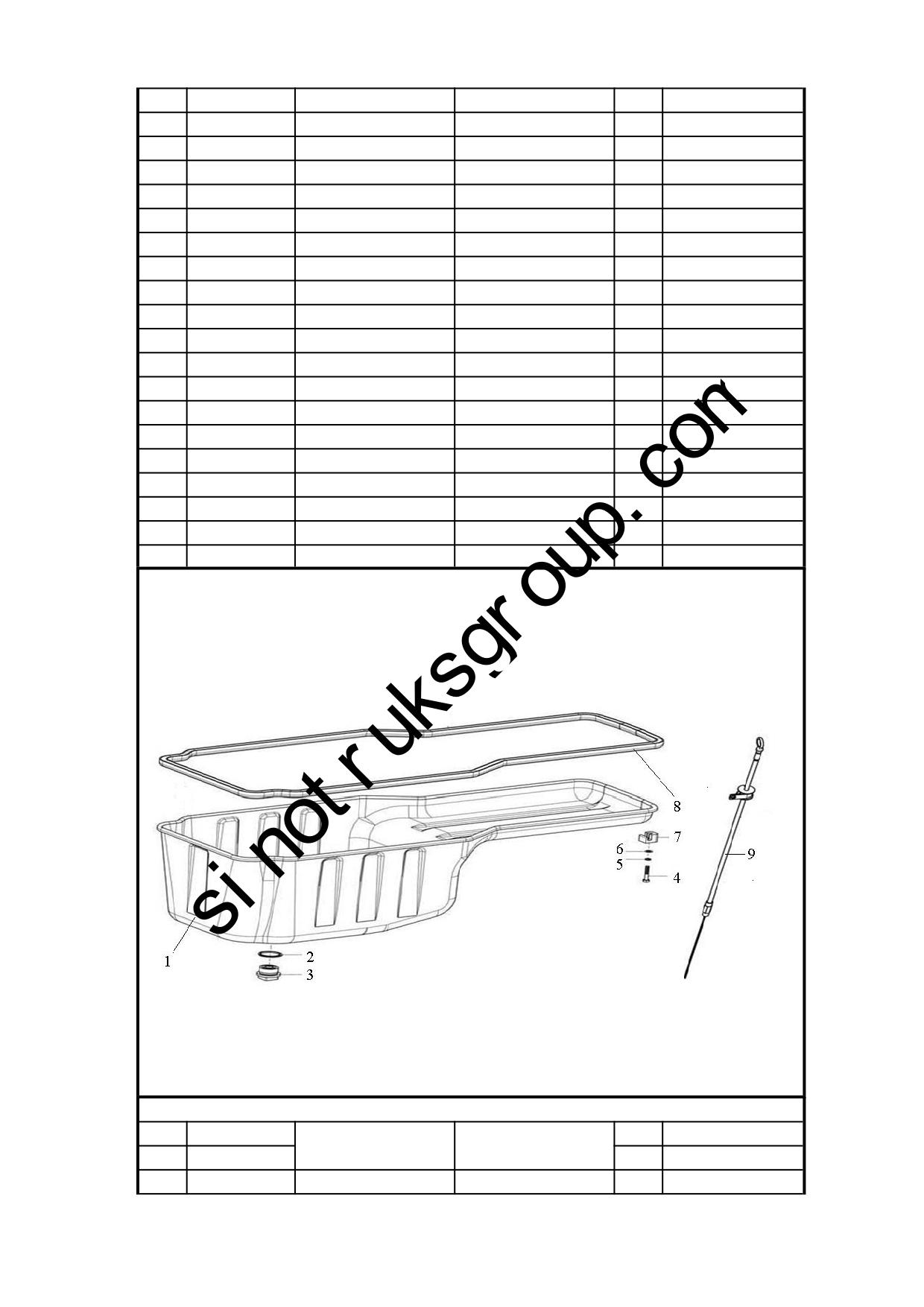

2.1.13 油底壳总成/Oil Pan Assembly

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1246150010

油底壳总成

Oil pan assembly

第 26 页

VG2600150106

密封垫圈

Sealing gasket

VG2600150108

磁性螺塞总成

Plug

Q150B0840TF2

六角螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

VG14150046

油底壳托块

Holding piece

VG1246150016

油底壳密封垫

Sealing gasket

VG1246150001

油尺组件总成

Oil dipstick ass.

9.1

VG1246150002

油标尺

Oil dipstick

9.2

VG2600010533

油尺管头

Pipe

9.3

VG2600010709

连接管组件

Connection pipe unit

9.4

VG2600010446

机油标尺的橡胶软管

Hose

9.5

VG2600010447

单管夹子

Clip

第 27 页

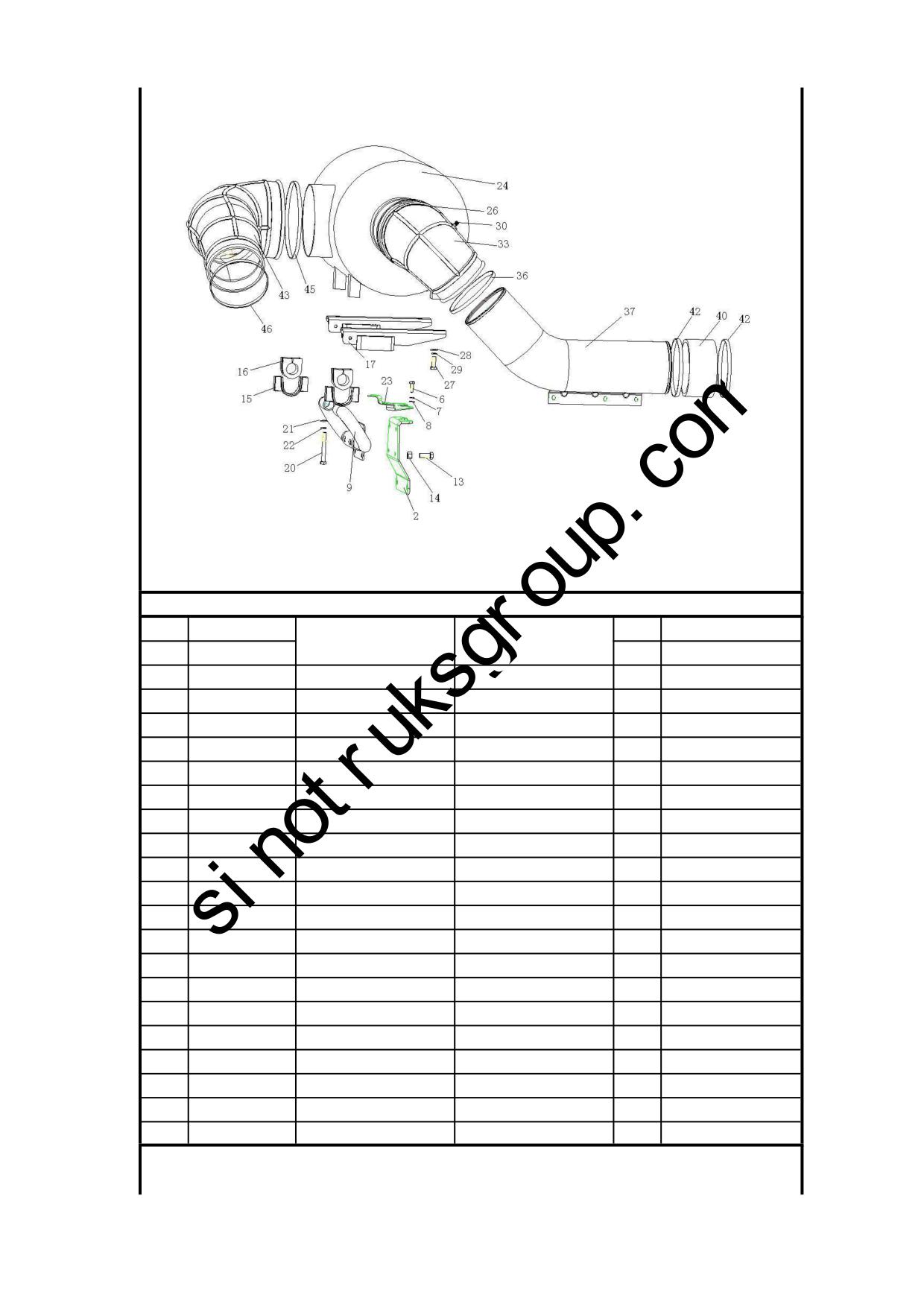

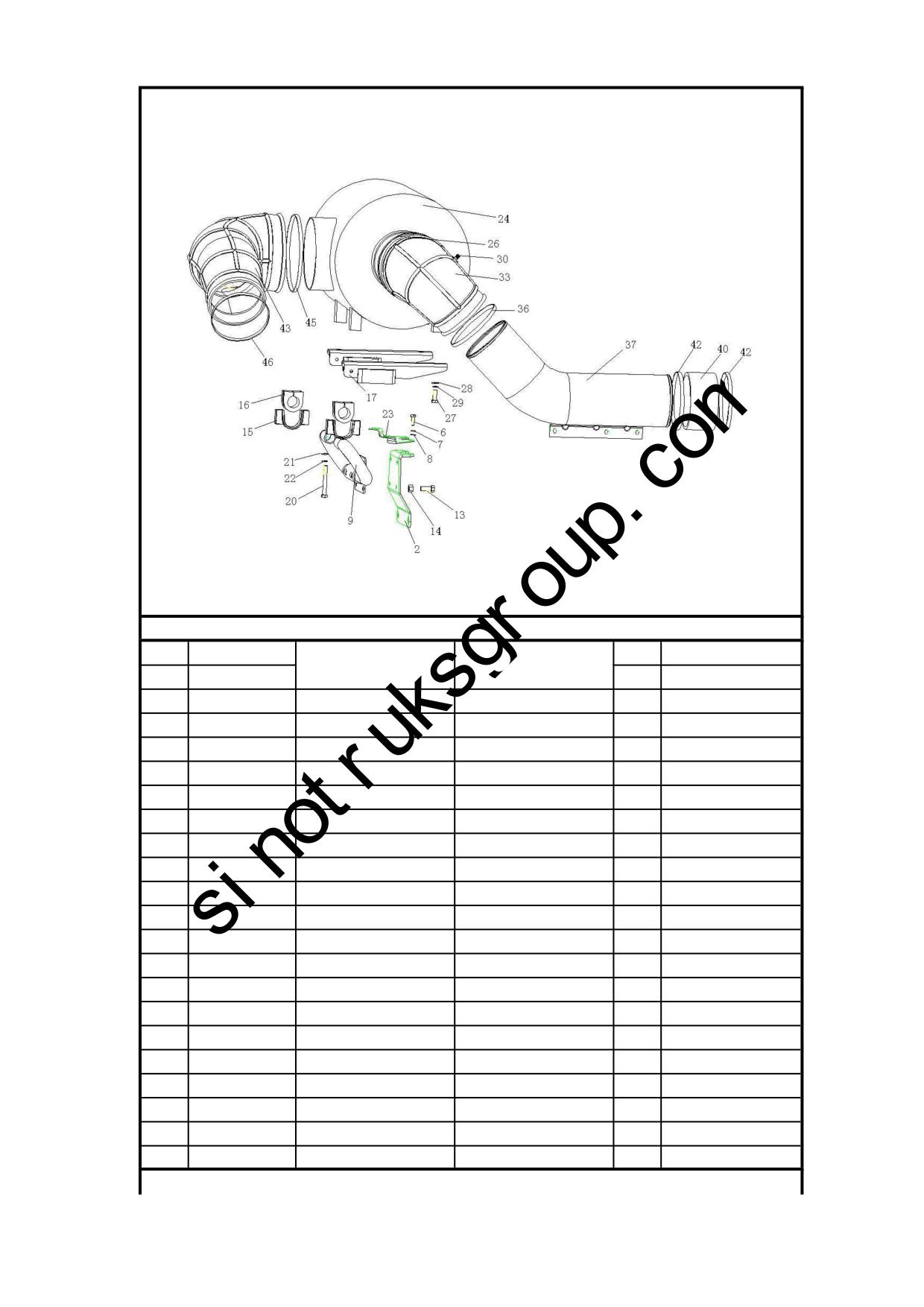

2.2.01 HOWO进气系统(加长驾驶室/12L发动机)/Air Intake System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9725190211

弯板支架

Bracket

Q150B1222

六角头螺栓

Screw

Q40112

平垫圈

Washer

Q40312

弹簧垫圈

Spring washer

Q150B0825

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

AZ9725190215

支架总成

Bracket

Q150B1230

六角头螺栓

Screw

Q33212

2型全金属六角锁紧螺母

Nut

AZ9725190012

固定支座

Fixed support

AZ9725190013

橡胶支座

Rubber support

AZ9725190101

空滤器支架总成

Bracket

Q150B1085

六角头螺栓

Screw

Q40110

平垫圈

Washer

Q40310

弹簧垫圈

Spring washer

AZ9725190216

拉板支架

Bracket

WG9725190100

空气滤清器总成

Air filter assembly

WG9725190101/1

空滤器壳体总成

Air filter housing assembly

Q150B1030

六角头螺栓

Screw

2.2.01 HOWO进气系统(加长驾驶室/12L发动机)/Air Intake System

第 1 页

2.2.01 HOWO进气系统(加长驾驶室/12L发动机)/Air Intake System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40110

平垫圈

Washer

Q40310

弹簧垫圈

Spring washer

WG1200190040

干式空滤器堵塞指示器开

Indicator switch

WG9100770028

保护罩

Protect cover

WG9725190217

空气软管

Air hose

AZ9003980026

软管卡箍

Hose clamp

AZ9003980025

软管卡箍

Hose clamp

AZ9725190220

进气管总成

Air pipe

WG9719190046

橡胶套管

Rubber sleeve

AZ9003980025

软管卡箍

Hose clamp

WG9725190219

空气软管

Air hose

AZ9003980026

软管卡箍

Hose clamp

AZ9003980025

软管卡箍

Hose clamp

WG9725190012

双筒式旋风管进气道总成

Air pipe assembly

WG9725190002/1

进气道总成I

Air inlet assembly I

WG9725190009

进气道总成II

Air inlet assembly II

WG9725190010

下支架组件(牵引车)

Low bracket component

1113 010043

隔套

Sleeve

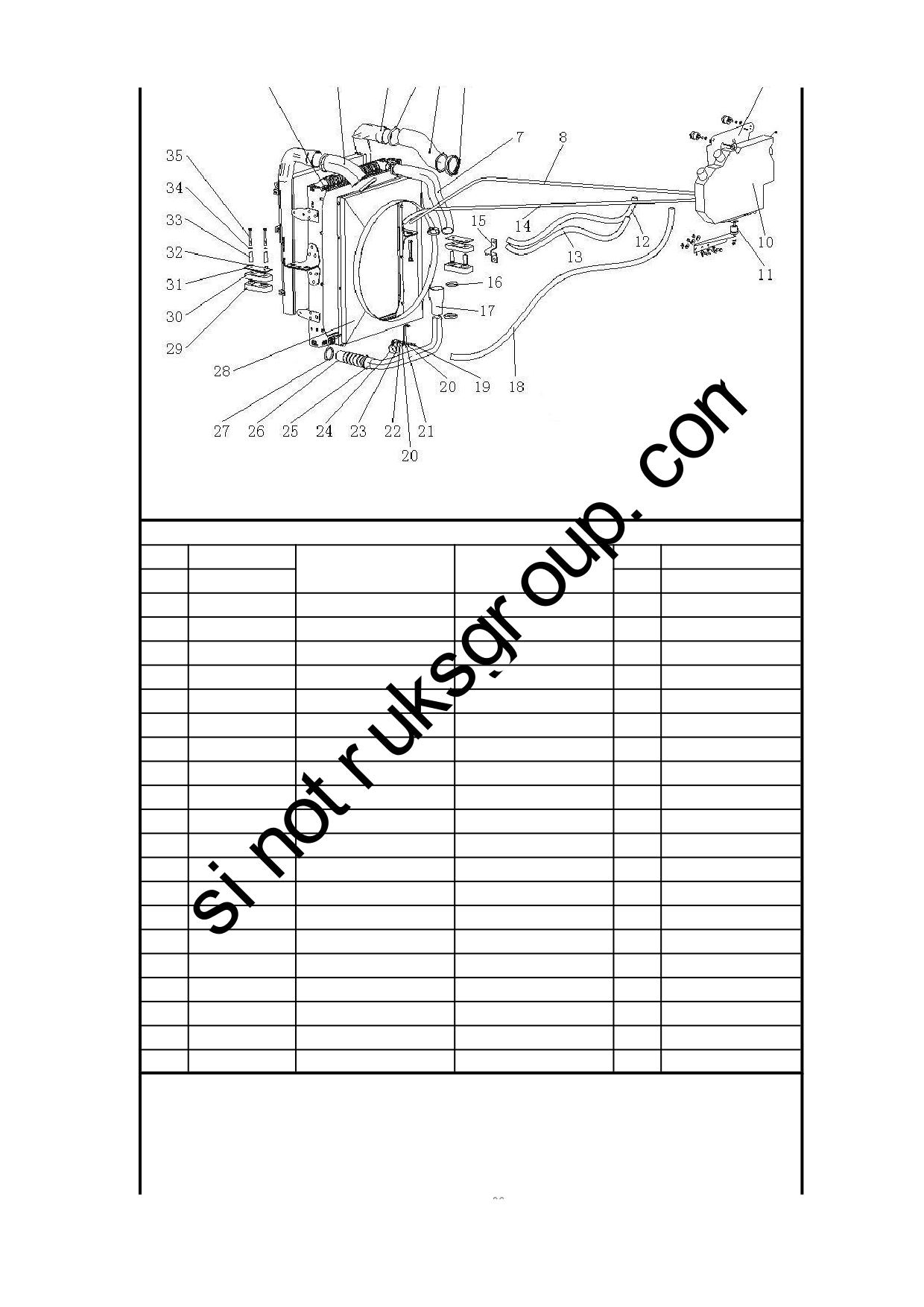

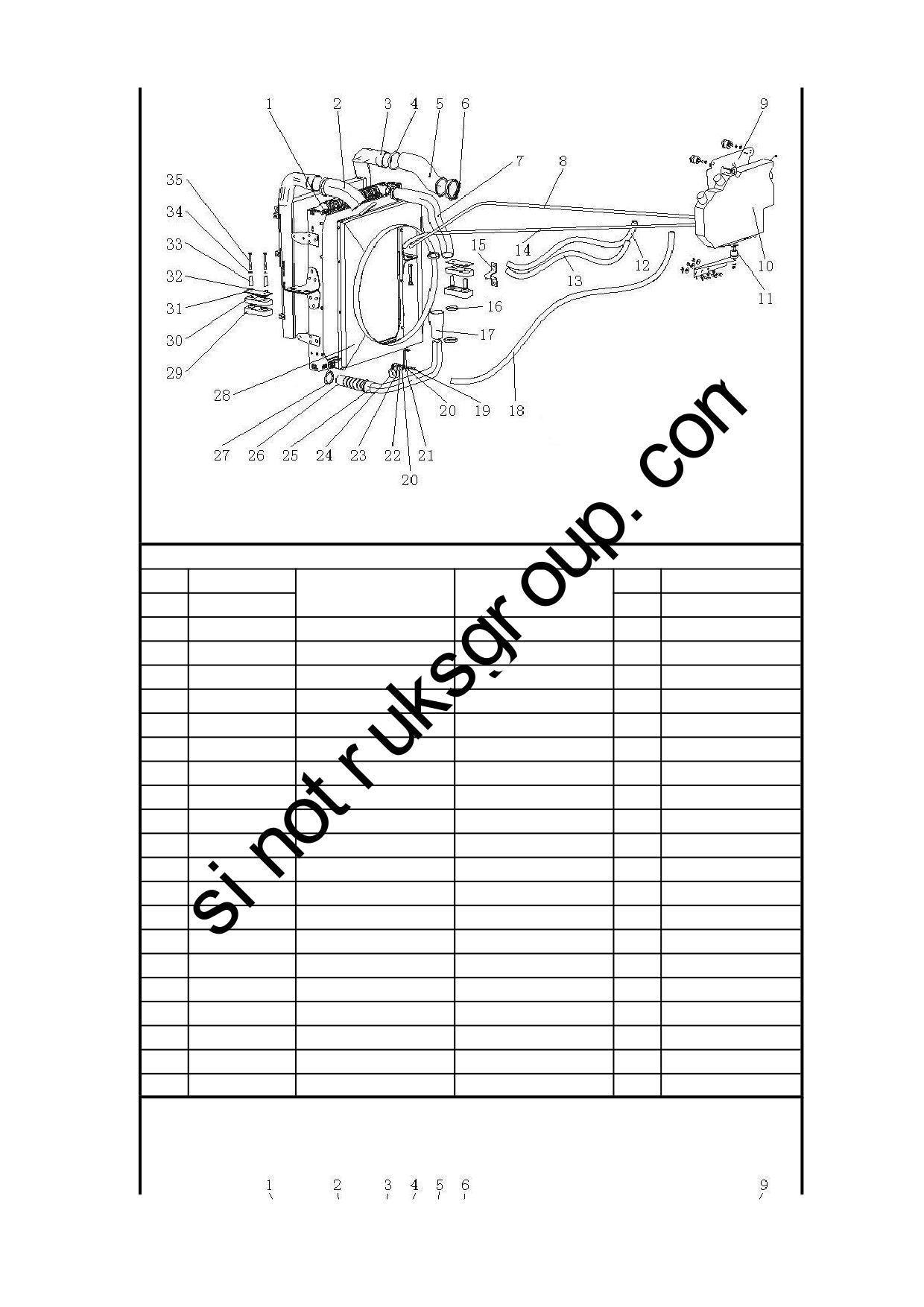

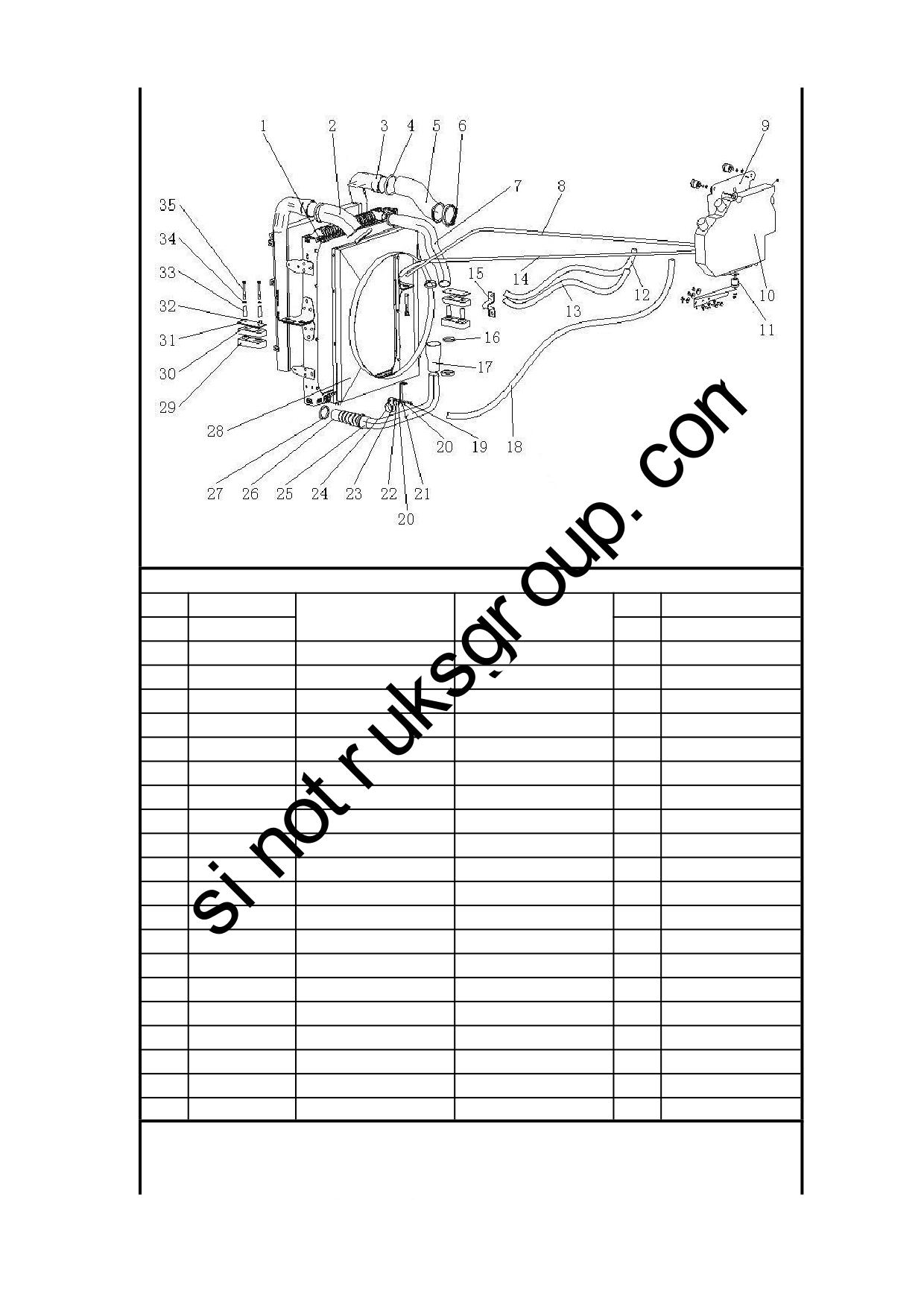

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

第 2 页

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725530150

散热器总成

Radiator

WG9725530192

中冷器出气胶管

Air outtake pipe

WG9725530060

中冷器总成

Inter-cooler

WG9725530760

强力卡箍

Hose clamp

WG9725530178

中冷器进气胶管

Air intake pipe

WG9925530022

卡箍

Hose clamp

WG9725530146

散热器进水胶管

Inlet water pipe

WG9719530037

膨胀箱胶管8*4500

Expansion tank pipe

WG9725530131

膨胀水箱支架

Bracket for expansion tank

WG9112530333

膨胀水箱总成

Expansion tank assembly

WG9719190033

橡胶减震块

Rubber block

WG9725537237

暖风胶管（1030mm）

Rubber pipe

WG9725537236

暖风胶管（780mm）

Rubber pipe

WG9719530034

膨胀水箱变径胶管3400

Expansion tank pipe

190003989340

软管卡箍

Hose clamp

AZ9003980010

软管卡箍-60/79 N05074

Hose clamp

WG9725530143

散热器出水胶管

Outlet water pipe

WG9719530017

膨胀箱胶管20*5000

Expansion tank pipe

Q150B0816

六角头螺栓

Screw

Q40108

平垫圈

Washer

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

第 3 页

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9725530148

出水管支架

Outlet water pipe bracket

Q40308

弹簧垫圈

Spring washer

Q340B08

1型六角螺母

Nut

AZ9725530147

管夹

Clip

WG9725530144

散热器出水钢管总成

Outlet water tube assembly

WG9725530145

散热器出水管

Outlet water pipe

190003989310

软管卡箍

Hose clamp

WG9725530249

风扇护风罩

Fan cover

WG9725538203

散热器下减振垫总成

Lower rubber block

WG9725538202

散热器上减振垫总成

Upper rubber block

WG9725538201

垫板

Plate

Q340B10

六角螺母

Nut

AZ9725538220

套管

Sleeve

Q40110

平垫圈

Washer

Q150B10110

六角头螺栓

Screw

Q40008

小垫圈

Washer

Q341B08

I型六角螺母-细牙

Nut

AZ9003980010

软管卡箍-60/79 N05074

Hose clamp

190003990037

管夹

Clip

Q40308

弹簧垫圈

Spring washer

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

第 4 页

2.2.02 冷却系统（国二460马力12L6X4车）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q68818

一端固定式双管夹片

Clip

Q150B0812

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

WG9000530037

橡胶软管

Rubber pipe

190003989300

软管卡箍

Hose clamp

WG9725530137

膨胀水箱固定支架板

Expansion tank fixed plate

WG80A 540083

橡胶金属支撑

Rubber support

AZ9770530034

垫圈(外径38内径9)

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0830

六角头螺栓

Screw

Q40108

平垫圈

Washer

Q33008

全金属六角法兰面锁紧螺

Nut

WG9412531317

橡胶垫块

Rubber block

Q40110

平垫圈

Washer

Q40310

弹簧垫圈

Spring washer

Q150B1020

六角头螺栓

Screw

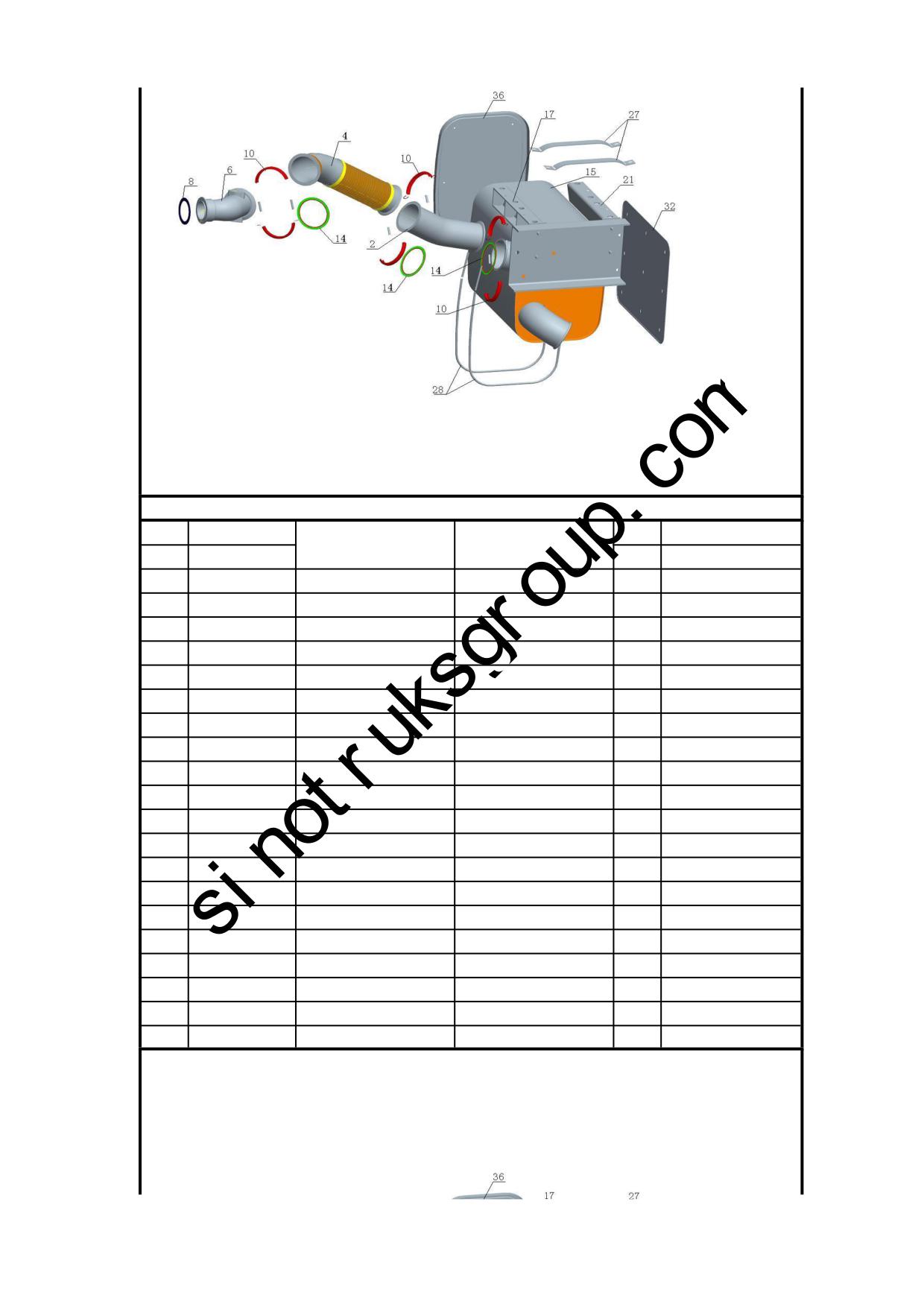

2.2.03 HOWO_D12_6×4排气系统(国Ⅱ）/Exhaust System

第 5 页

2.2.03 HOWO_D12_6×4排气系统(国Ⅱ）/Exhaust System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725540118

排气管

Exhaust pipe

WG9725540182

绕线式挠性软管

Flexible hose

WG9725540283

EVB制动蝶阀(D12)

EVB valve

WG9731540079

密封垫

Sealing gasket

WG9725540163

卡箍

Hose clamp

Q150B1065

六角头螺栓

Screw

Q33210

2型全金属六角锁紧螺母

Nut

AZ9719540019

密封垫

Sealing gasket

WG9725540010

消声器总成

Muffler assembly

AZ9719540002

消声器后支架

Bracket

AZ9719540003

消声器前支架

Bracket

Q150B1235

六角头螺栓

Screw

Q33212

2型全金属六角锁紧螺母

Nut

AZ9719540007

限位板

Plate

AZ9719540008

拉紧杆

Straining rod

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B08

1型六角螺母

Nut

WG9719540017

隔热板

Heat insulation plate

Q40106

平垫圈

Washer

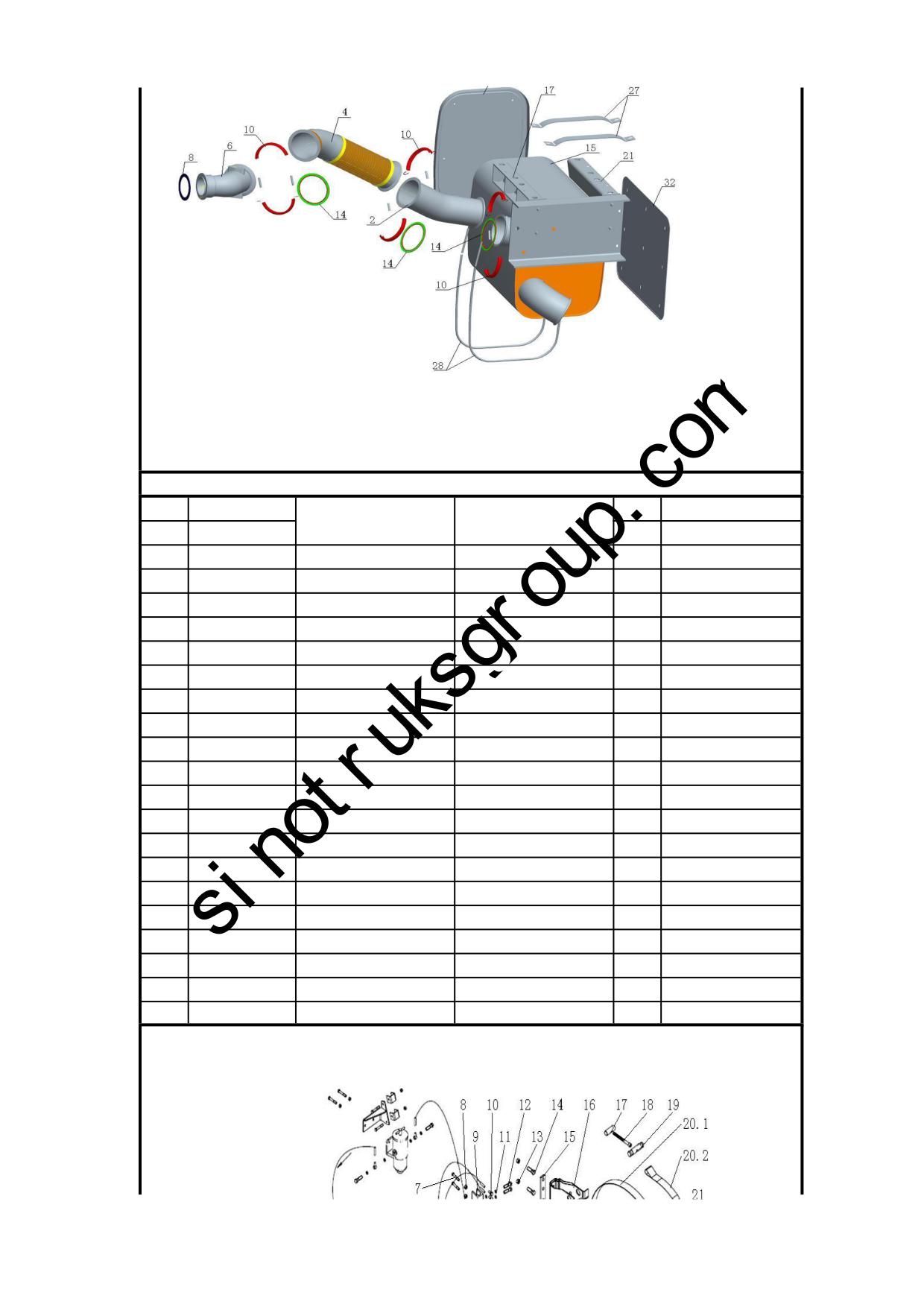

2.2.03 HOWO_D12_6×4排气系统(国Ⅱ）/Exhaust System

第 6 页

2.2.03 HOWO_D12_6×4排气系统(国Ⅱ）/Exhaust System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B0610

六角头螺拴

Screw

WG9719540025

装饰板

Plate

Q150B0620

六角头螺栓

Screw

Q40306

弹簧垫圈

Spring washer

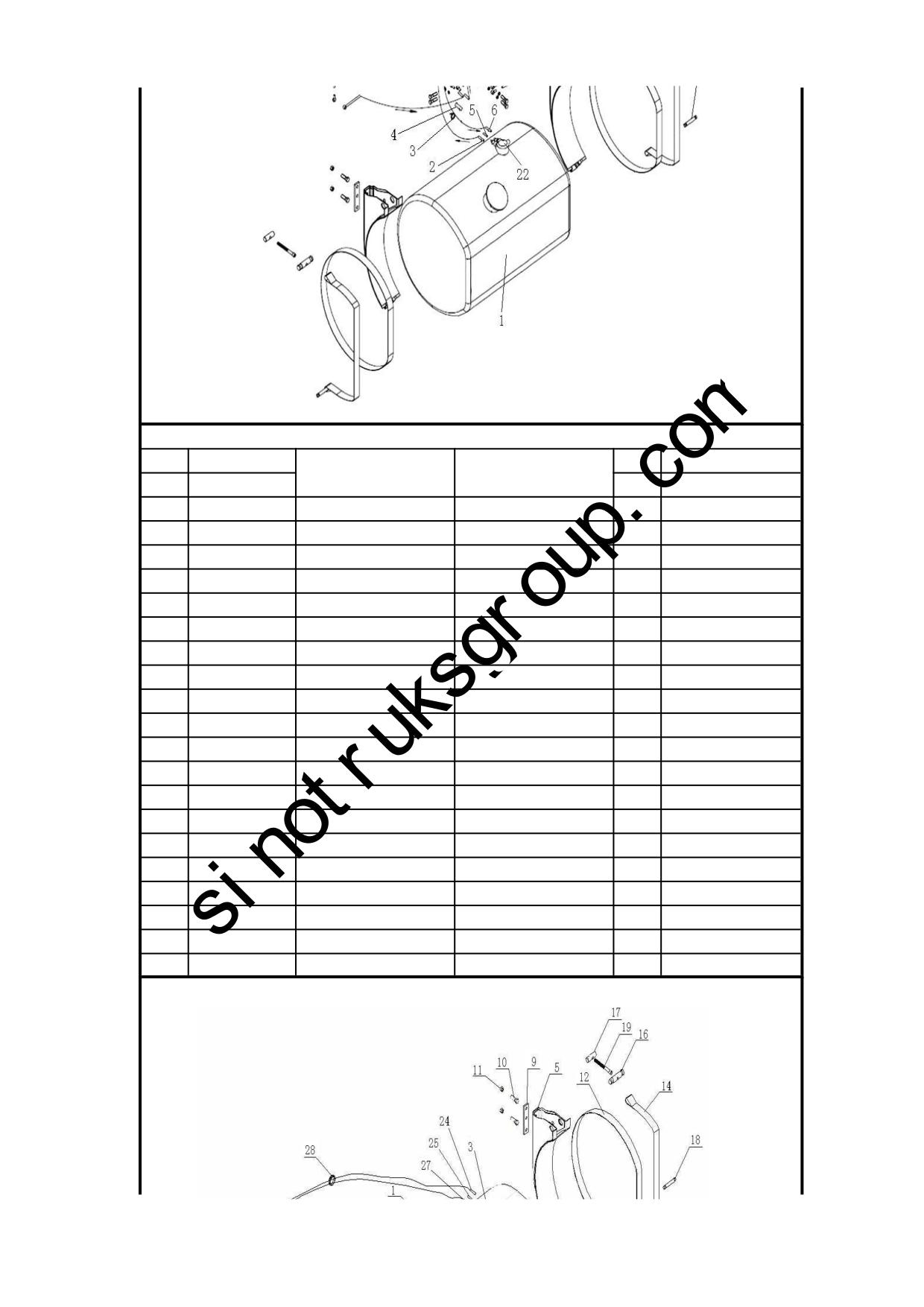

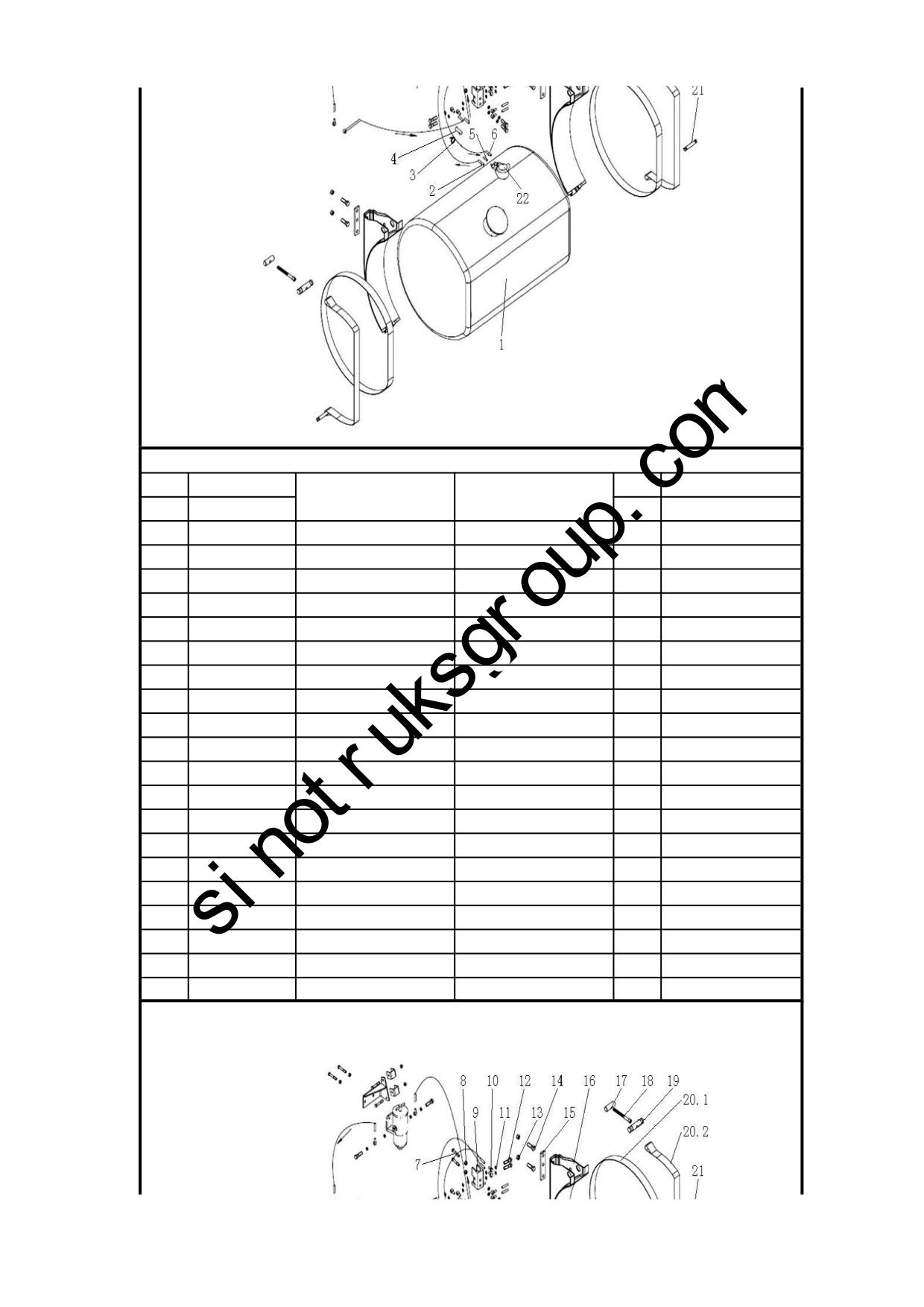

2.2.04 D型副油箱及管路/Auxiliary Fuel Tank & Pipe

第 7 页

2.2.04 D型副油箱及管路/Auxiliary Fuel Tank & Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725550018

D型铝合金燃油箱总成(26

Fuel tank

AZ9725550121

聚酰胺管

16*2

Plastic tube

195cm

190003171697

塑料紧箍带

Cable binder

190003179046

穿线护套

Shield sleeve

130mm

AZ9112550121

聚酰胺管

Plastic tube

50cm

AZ9725550121

聚酰胺管

16*2

Plastic tube

250cm

Q150B0820

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

WG9100558002

换向阀总成

Change valve

WG9725550026

管接头(16X2-M14)

Nozzle

AZ9003090014

复合密封垫圈14 QZZ210

Washer

190003962621

空心螺栓

Hollow bolt

Q361B16T13F3

2型六角螺母

Nut

Q151B1650TF3

六角头螺栓

Bolt

199112550128

板

Plate

AZ9725550009

D型油箱支架总成

D-type ltank bracket assemb

16.1

AZ9112550220

燃油箱支架总成

Bracket assembly

16.2

WG9725550110

支架垫带

Bracket strap

AZ9112550228

拉紧销

Strain pin

AZ9112550230

内六角螺栓

Bolt

2.2.04 D型副油箱及管路/Auxiliary Fuel Tank & Pipe

第 8 页

2.2.04 D型副油箱及管路/Auxiliary Fuel Tank & Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9112550227

拉紧销

Strain pin

AZ9725550010

D型油箱拉带总成

D-type tank strap assembly

20.1

WG9725550009

D型燃油箱紧固带

Strap

20.2

WG9725550010

D型燃油箱垫带

Strap

AZ9112550229

拉紧销

Strain pin

WG9925550002

油位传感器（接16*2管)

Fuel level sensor

Q40316

弹簧垫圈

Spring washer

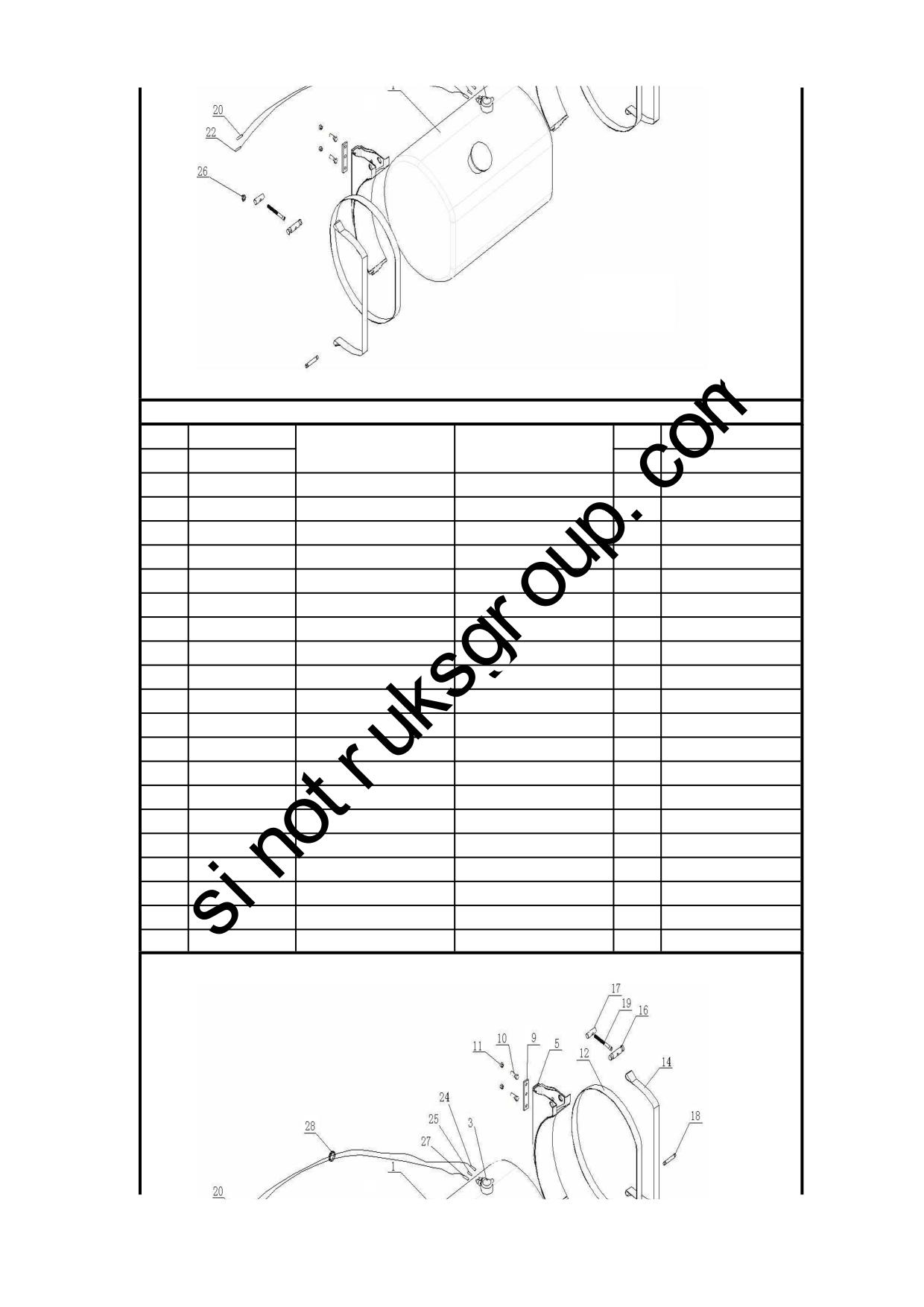

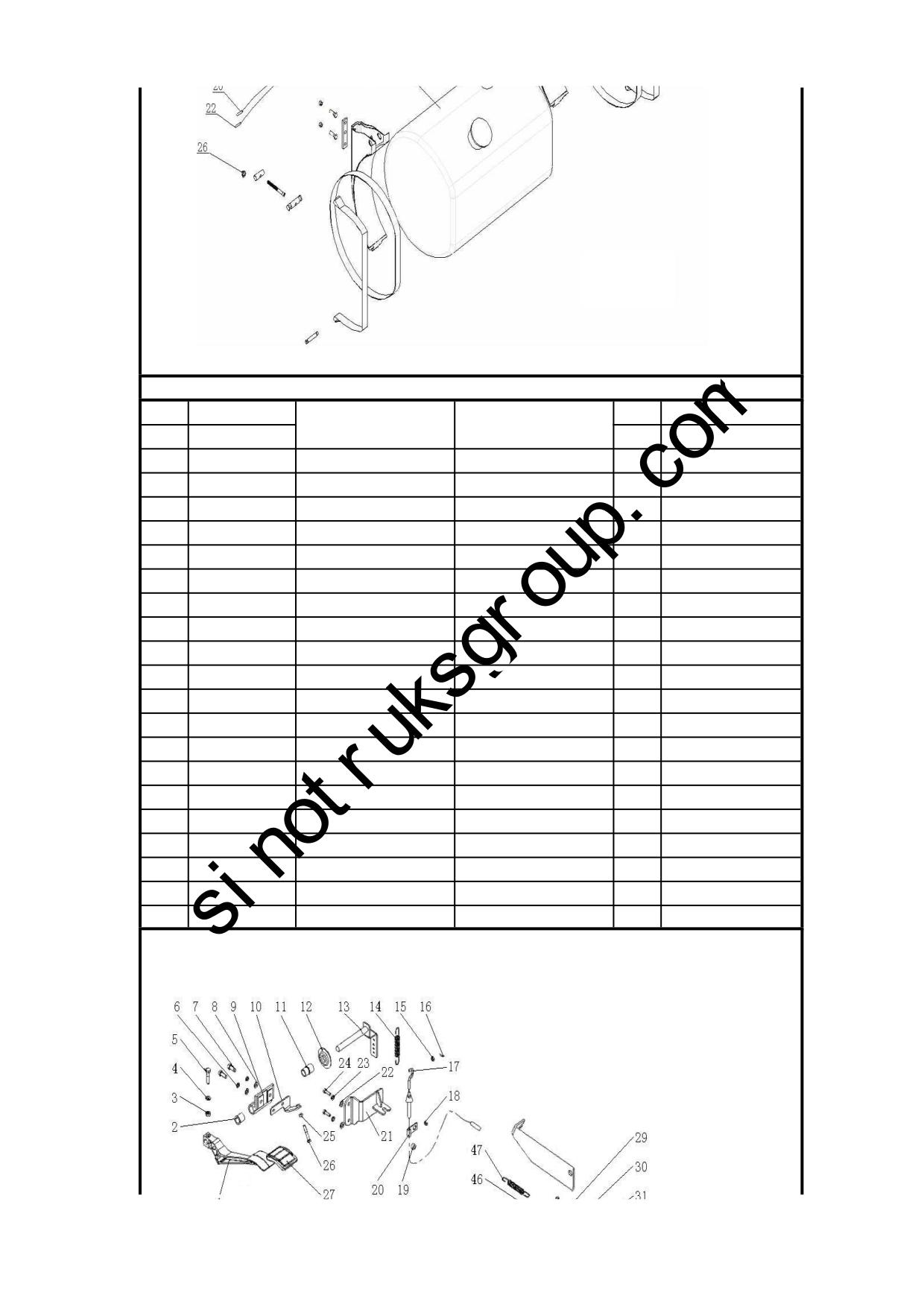

2.2.05 400LD型油箱及管路（D12/16*2油管/国二）/Fuel Tank And Pipe

第 9 页

2.2.05 400LD型油箱及管路（D12/16*2油管/国二）/Fuel Tank And Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725550006

D型铝合金燃油箱总成(40

Fuel tank

WG9925550002

油位传感器（接16*2管)

Fuel level sensor

AZ9112550220

燃油箱支架总成

Bracket

199112550128

板

Plate

Q151B1650TF3

六角头螺栓

Screw

190003888627

自锁螺母

Nut

WG9725550010

D型燃油箱垫带（400L)

Rubber strap

WG9725550009

D型燃油箱紧固带（400L)

Fastener

AZ9112550227

拉紧销

Strain pin

AZ9112550228

拉紧销

Strain pin

AZ9112550229

拉紧销

Strain pin

AZ9112550230

内六角螺栓

Screw

WG9725550025

管接头(16X2-M16)

Connector

WG9725550026

管接头(16X2-M14)

Connector

AZ9725550121

聚酰胺管

Plastic pipe

375cm

AZ9725550121

聚酰胺管

Plastic pipe

324cm

190003171697

塑料紧箍带

Fastener

AZ9112550121

聚酰胺管

Plastic pipe

50cm

190003179046

穿线护套

Protection sleeve

330mm

AZ9725550103

卡箍

Hose clamp

2.2.05 400LD型油箱及管路（D12/16*2油管/国二）/Fuel Tank And Pipe

第 10 页

2.2.05 400LD型油箱及管路（D12/16*2油管/国二）/Fuel Tank And Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9725550104

橡胶垫

Rubber cushion

Q150B0816

六角头螺栓

Screw

Q33208

2型全金属六角锁紧螺母

Nut

Q150B1235

六角头螺栓

Screw

Q33212

2型全金属六角锁紧螺母

Nut

Q150B0625

六角头螺栓

Screw

Q33206

2型全金属六角锁紧螺母

Nut

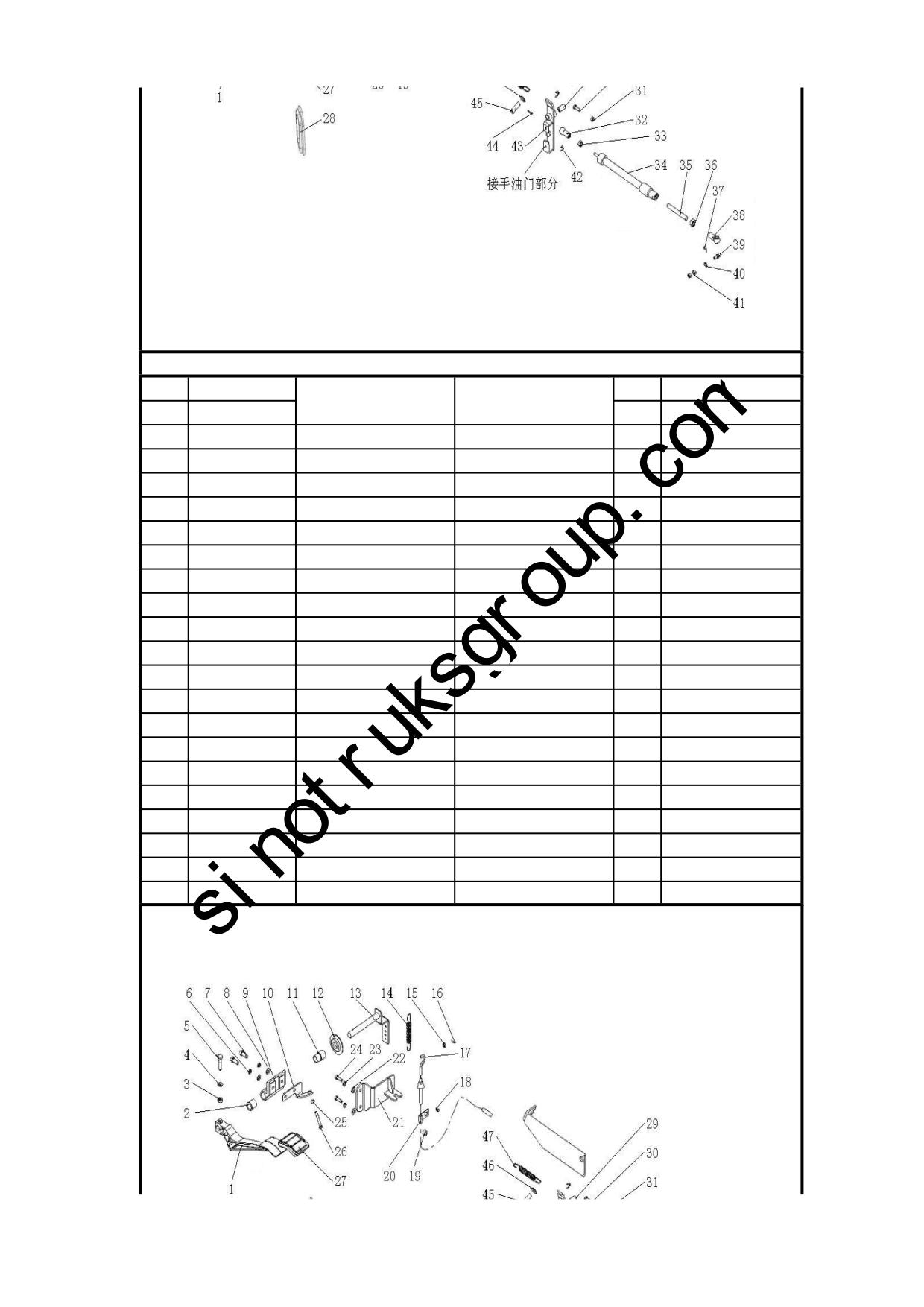

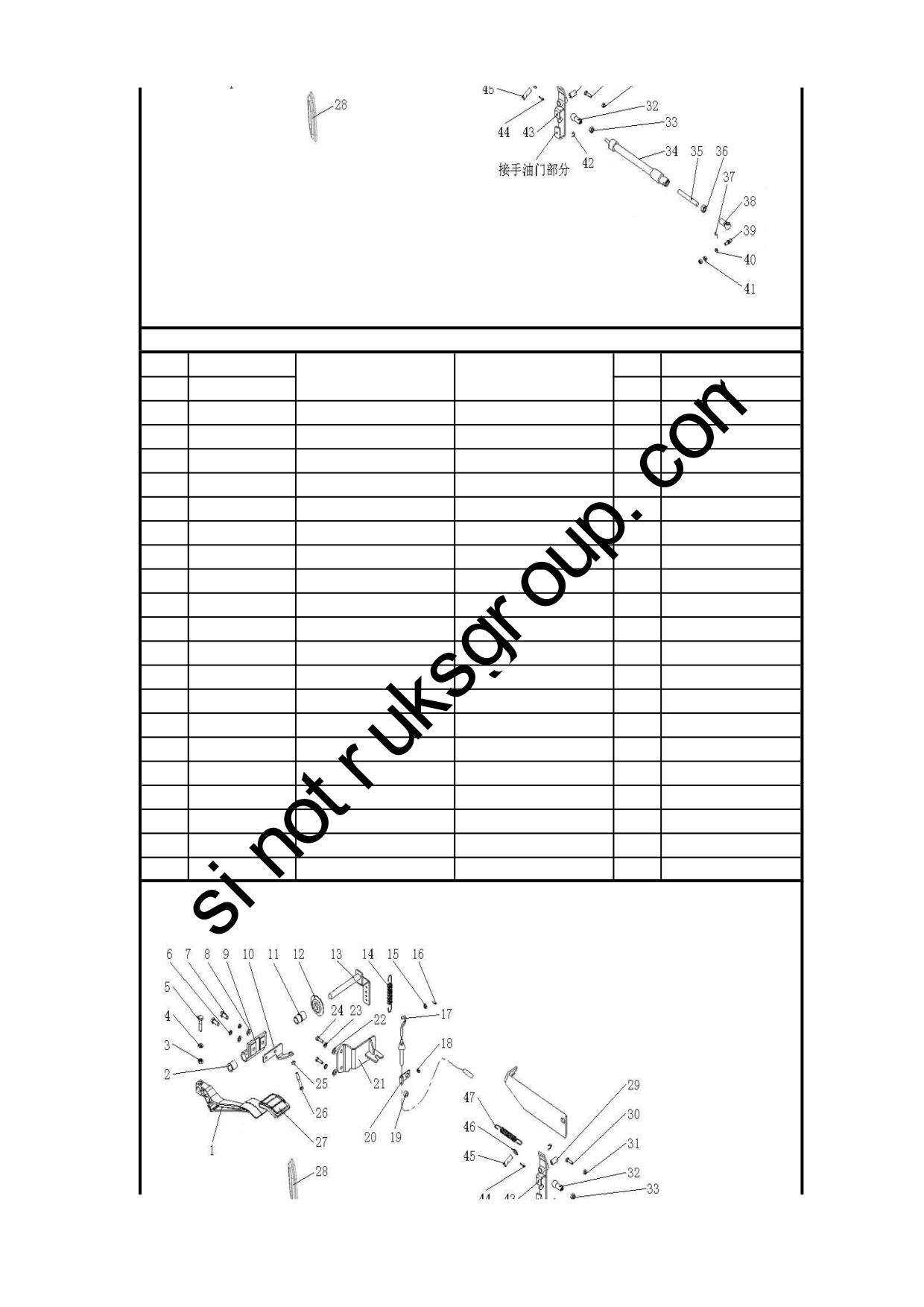

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

第 11 页

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9719570002

油门踏板

Accelerator pedal

WG9719570006

衬套

Bush

Q340B08

1型六角螺母

Nut

Q40108

平垫圈

Washer

Q150B0835

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q150B0820

六角头螺栓

Screw

Q40108

平垫圈

Washer

AZ9719570007

支架

Bracket

AZ9719570085

挡板总成

Plate

AZ9719570008

衬套

Bush

WG9719570009

橡胶衬圈

Washer

WG9719570081

控制轴总成

Control shaft

1288 570057

拉力弹簧

Tension spring

Q40106

平垫圈

Washer

Q5002014

开口销

Split pin

WG9725570201

油门拉索总成(HOWOD12系

Controller cable

Q350B06T15

六角薄螺母

Nut

AZ9725570043

橡胶管箍

Clamp

WG9725570044

单管夹子

Clamp

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

第 12 页

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9719570073

支架组件

Bracket

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0815

六角头螺栓

Screw

Q340B06

I型六角螺母

Nut

Q150B0640

六角头螺栓

Screw

WG9719570001

油门踏板护套

Pedal pad

AZ9725570042

橡胶衬圈

Washer

WG99014180012

衬套

Bush

Q150B0620

六角头螺栓

Screw

Q340B06

I型六角螺母

Nut

190003963623

带锁环的球形活节

Ball joint

Q340B08

1型六角螺母

Nut

WG9100570014

停油缸

Air cylinder-flameout

WG9012570062

螺杆

Screw rod

Q340B10

六角螺母

Nut

190003936513

卡箍

Hose clamp

WG92 570025

球面活节总成

Ball joint assembly

WG9003963313

球头销（A10 DIN71803）

Ball pin

Q40506

重型弹簧垫圈

Spring washer

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

第 13 页

2.2.06 HOWO-D12油门操纵系统（拉索机构）/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q340B06

I型六角螺母

Nut

190003936514

卡箍

Hose clamp

AZ9725570136

杠杆总成

Lever

Q5003216

开口销

Split pin

WG9012570084

销轴

Pin shaft

Q40110

平垫圈

Washer

199100570065

拉力弹簧

Tension spring

Q5100618

销轴

Pin shaft

190003171697

塑料紧箍带

Hose clip

Q43680

开口挡圈

Snap ring

WG1642160193

手油门操纵手柄孔盖

Cover

AZ9725570057

橡胶衬圈

Washer

AZ9725570042

橡胶衬圈

Washer

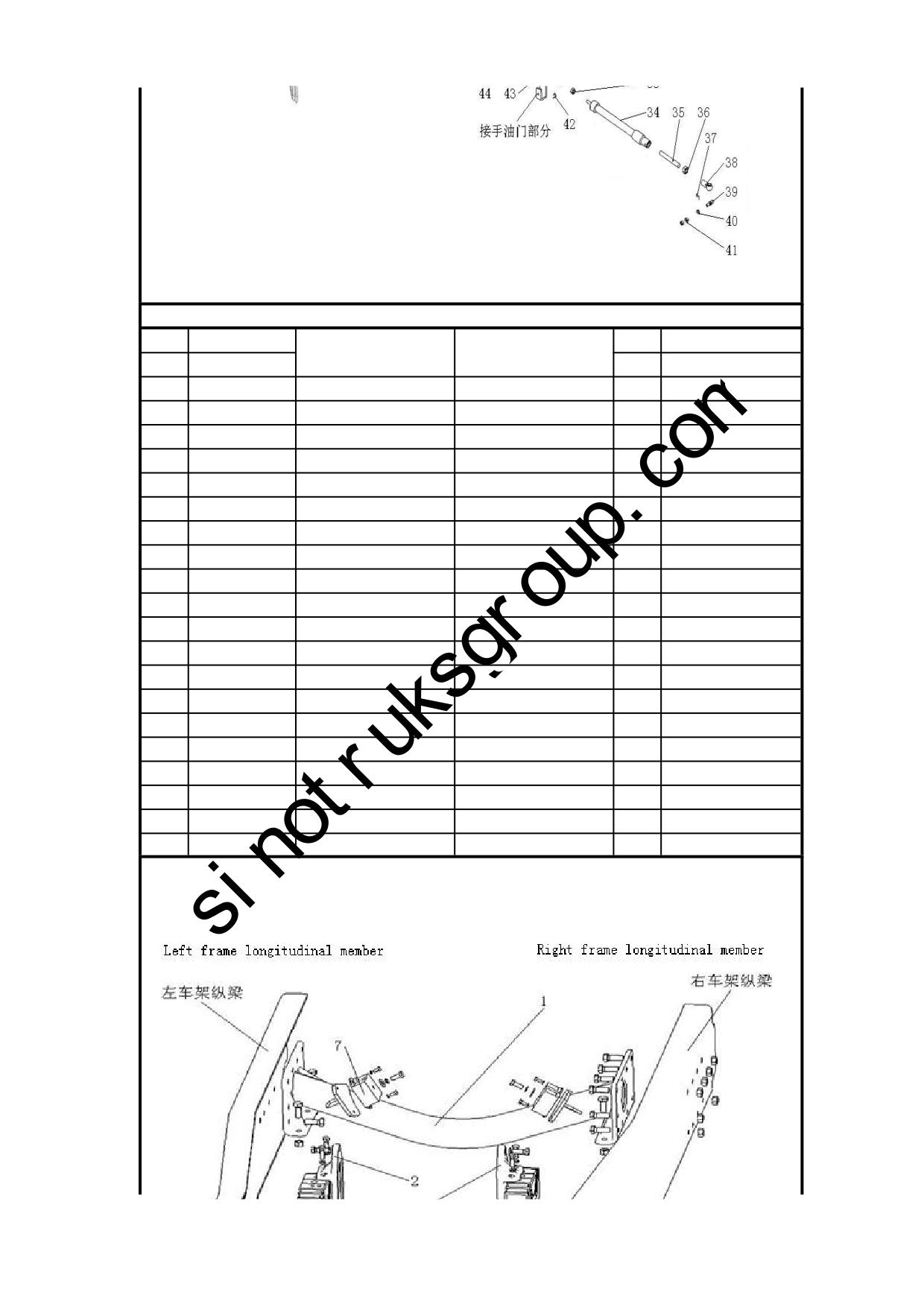

2.2.07 发动机悬置/Engine Mounting

第 14 页

2.2.07 发动机悬置/Engine Mounting

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9725590242

管状横梁总成

Cross member assembly

WG9725590260

左支承托架

Left-support bracket

WG9725590259

右支承托架

Right-support bracket

WG9770591021

楔形支承总成

Wedge-support assembly

WG9725590257

发动机左支架

left bracket of engine

WG9725590258

发动机右支架

Right bracket of engine

AZ9725591020

橡胶支撑总成

Rubber base assembly

第 15 页

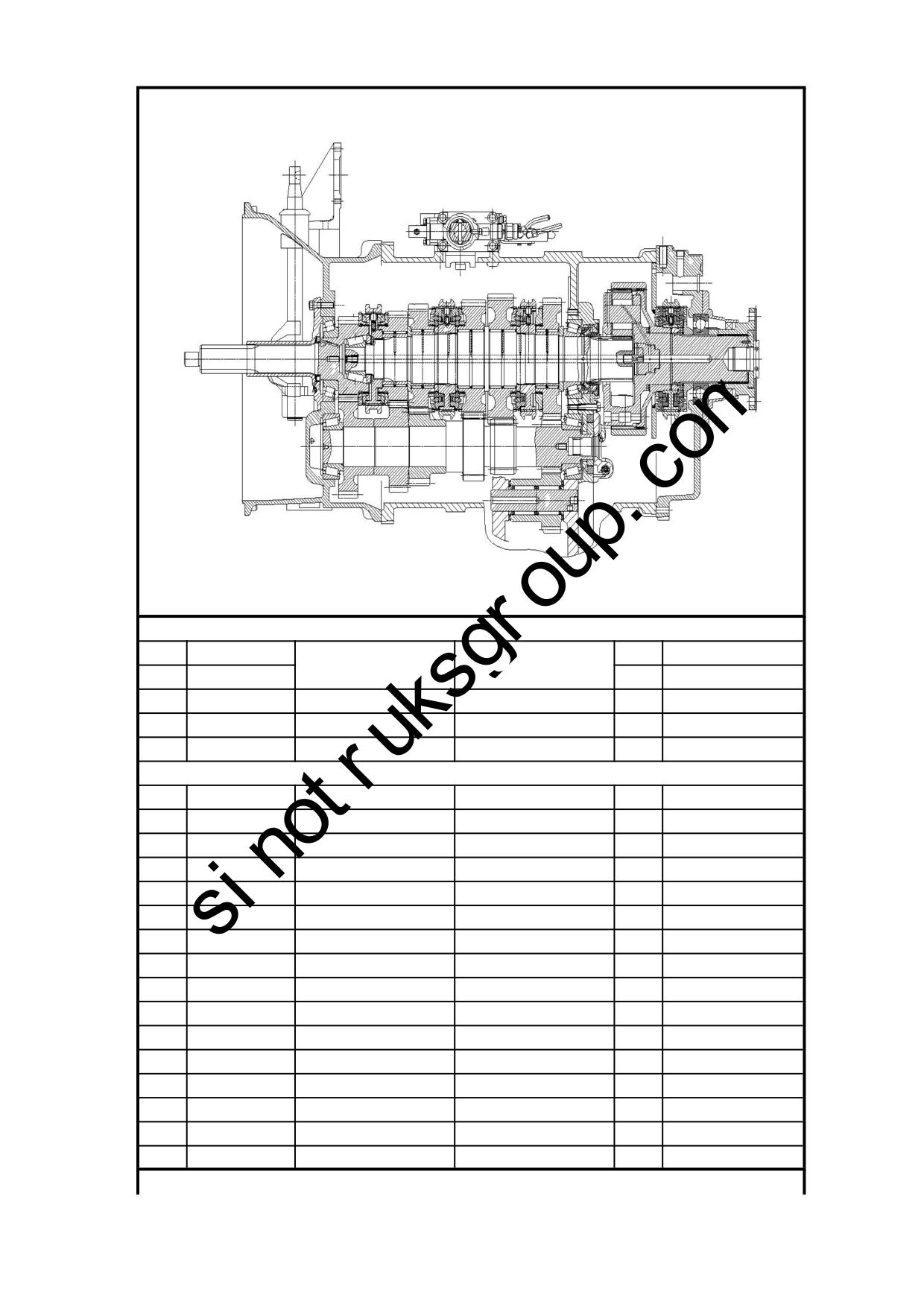

3.1.01 变速器总成/Transmission Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2201000247

变速器总成（配拉式离合

Transmission ass.

HW19710090608

主要配置/Main Configurations

电磁式传感器

Electromagnetic sensor

拉式离合器

Pull type clutch

无取力器

Without PTO

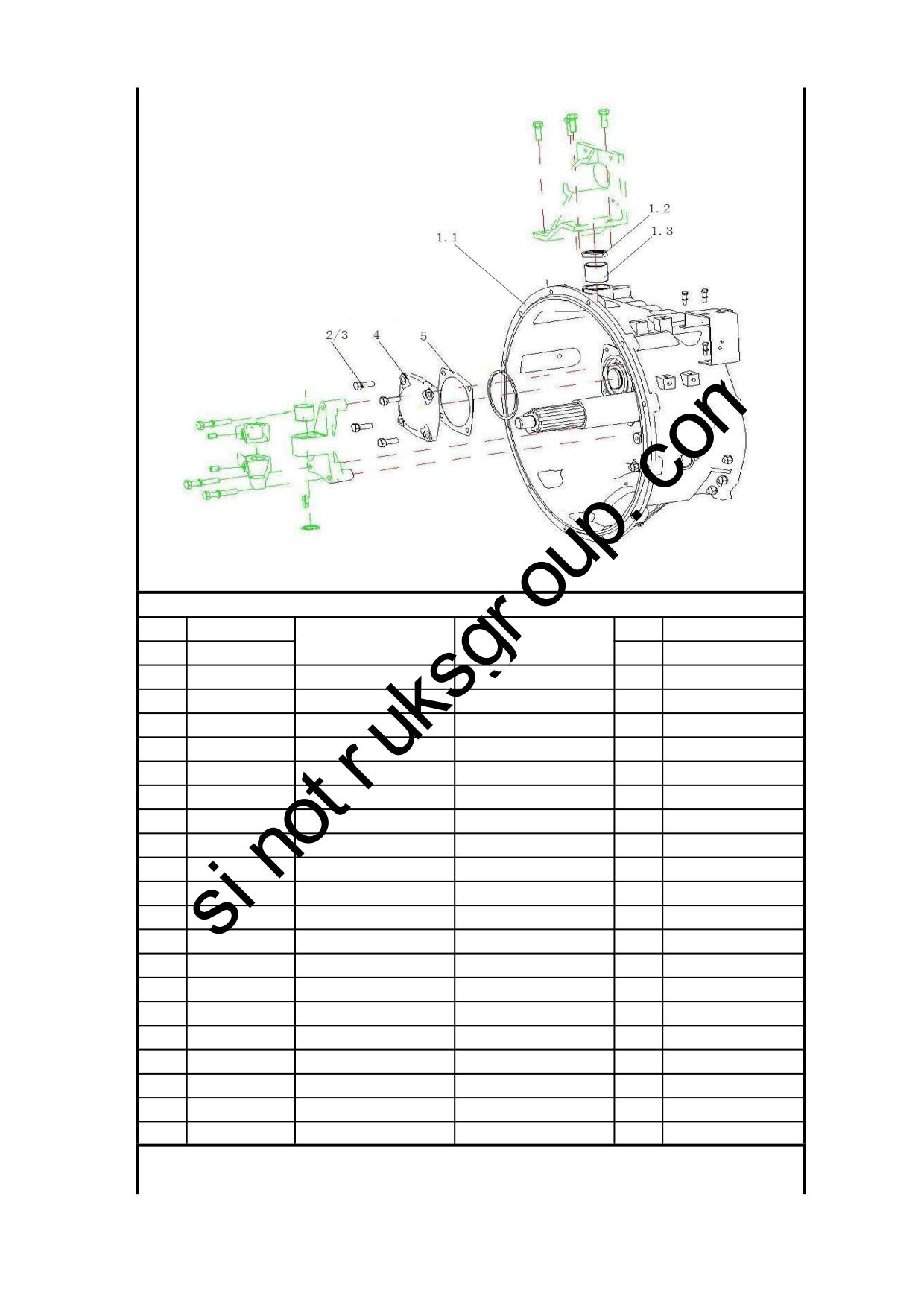

3.1.02 变速器前壳组件/Transmission Front Housing

第 1 页

3.1.02 变速器前壳组件/Transmission Front Housing

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203000001

变速器前壳总成

Front housing assembly

1.1

AZ2220000201

变速器前壳

Front housing

1.2

WG2229003030

复合衬套（DX）30×34×

Bushing

1.3

WG9003073001

骨架油封PS 30 45 8

Oil seal

Q150B1030

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2222000001

副轴端盖

Cover

WG2229000005

副轴端盖纸垫

Gasket

WG2229000001

变速器前壳衬垫

Gasket

Q341B10

1型六角螺母-细牙

Nut

Q40310

弹簧垫圈

Spring washer

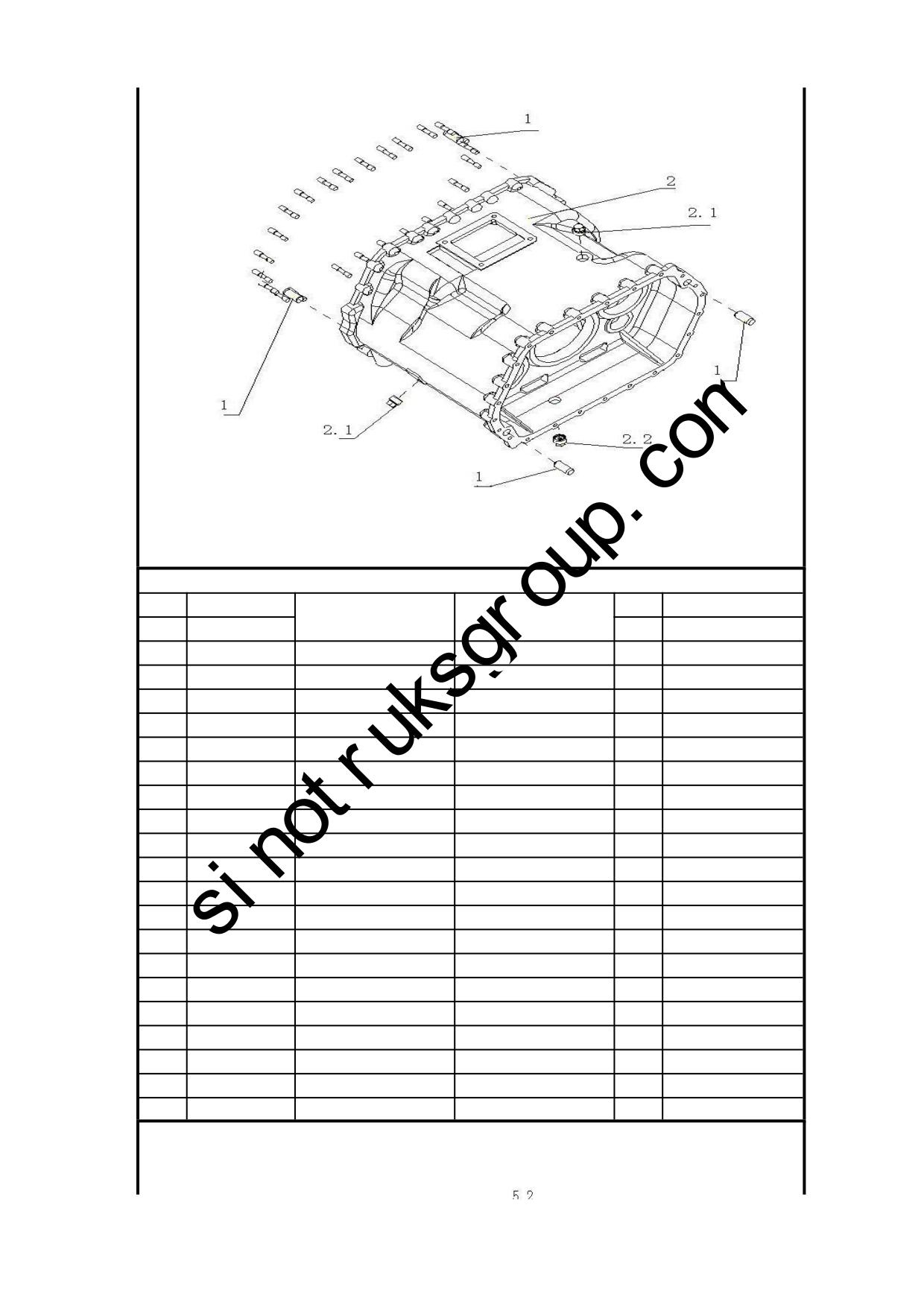

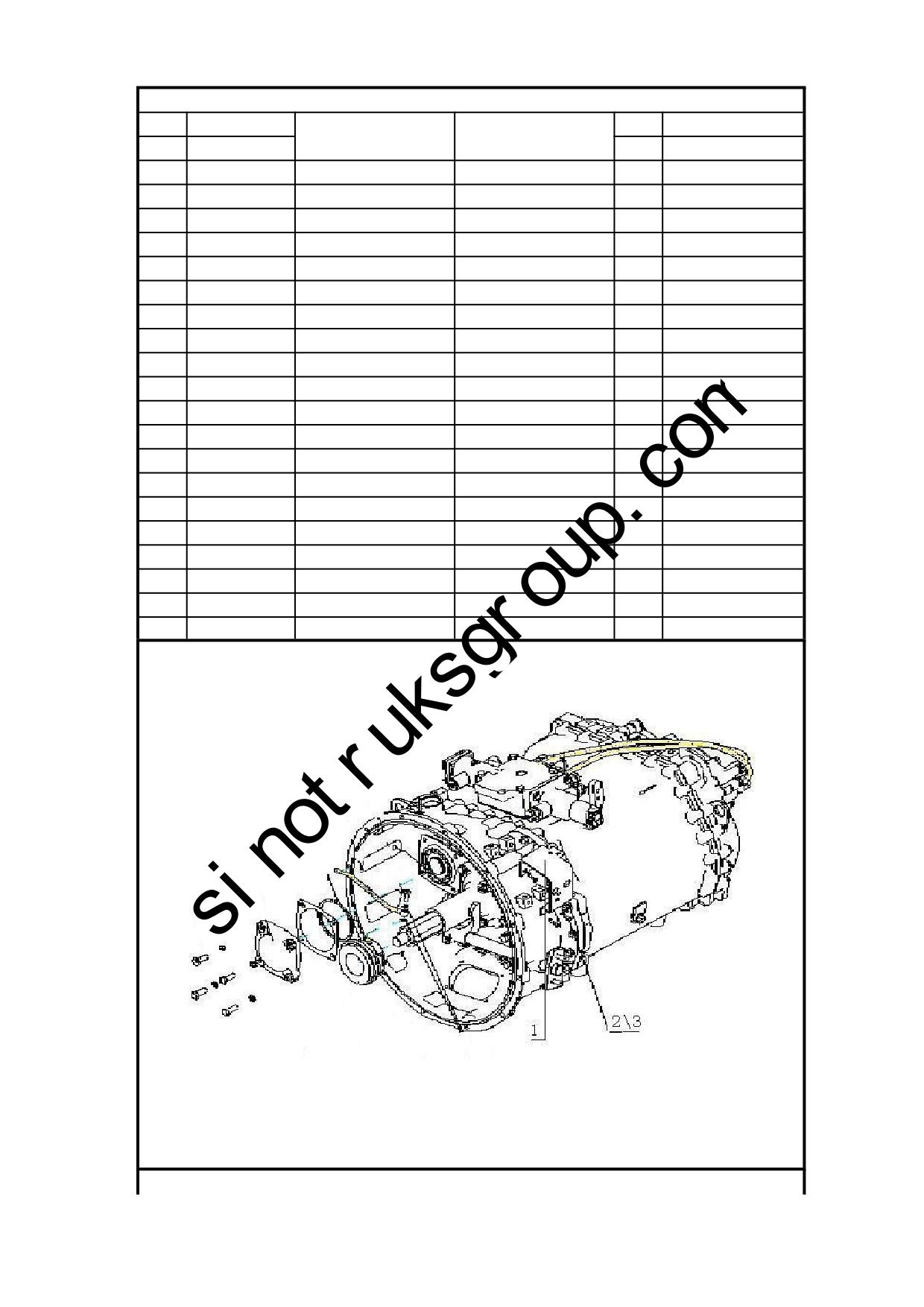

3.1.03 变速器中壳组件/Transimission Housing -Middle

第 2 页

3.1.03 变速器中壳组件/Transimission Housing -Middle

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229010001

定位销

AZ2203010005

变速器中壳总成

Transimission Housing -Middle ass.

2.1

WG2229010002

螺塞

Screw plug

2.2

WG2203010002

放油螺塞总成

Screw plug

Q1231035

柱头螺栓

Screw

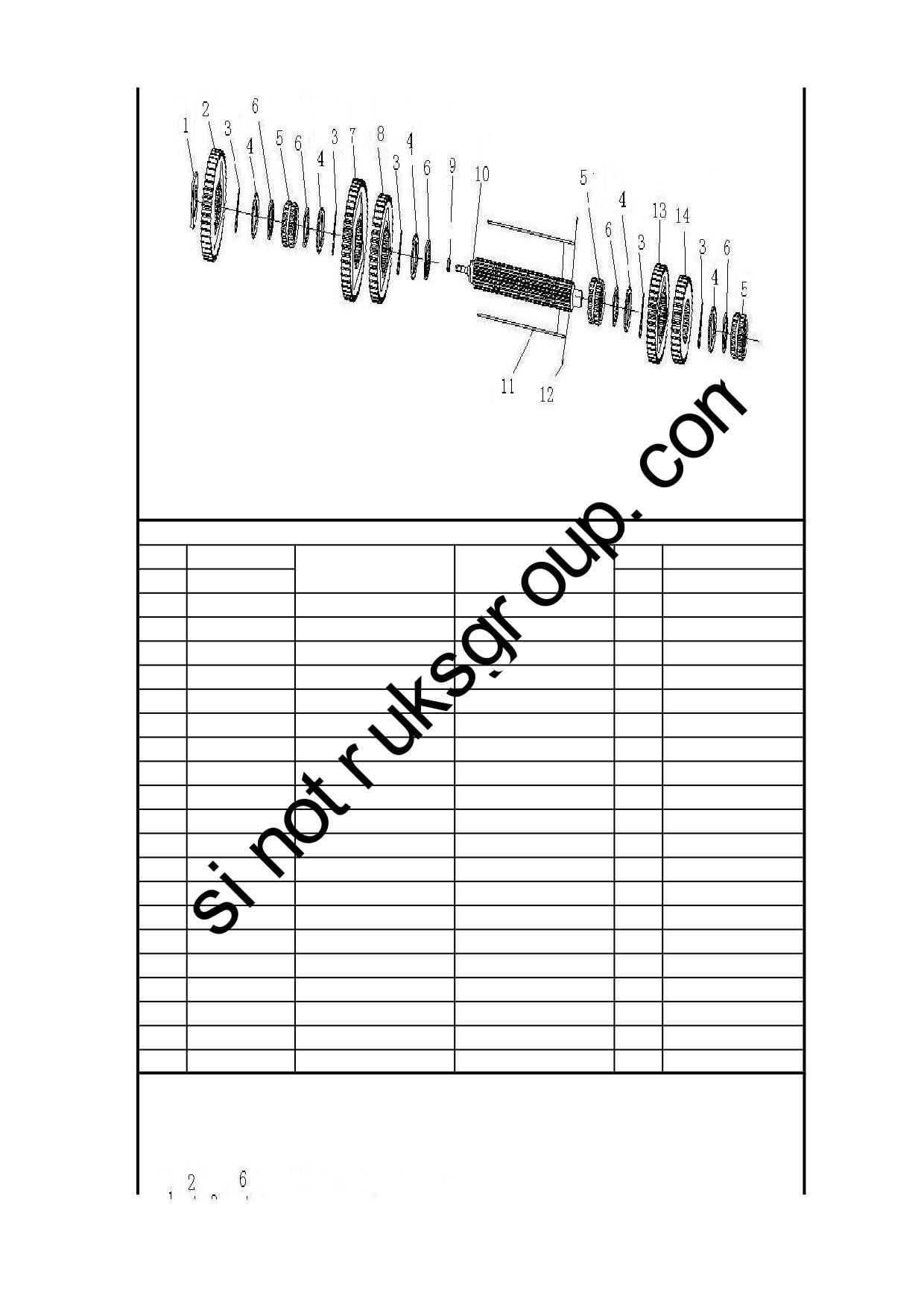

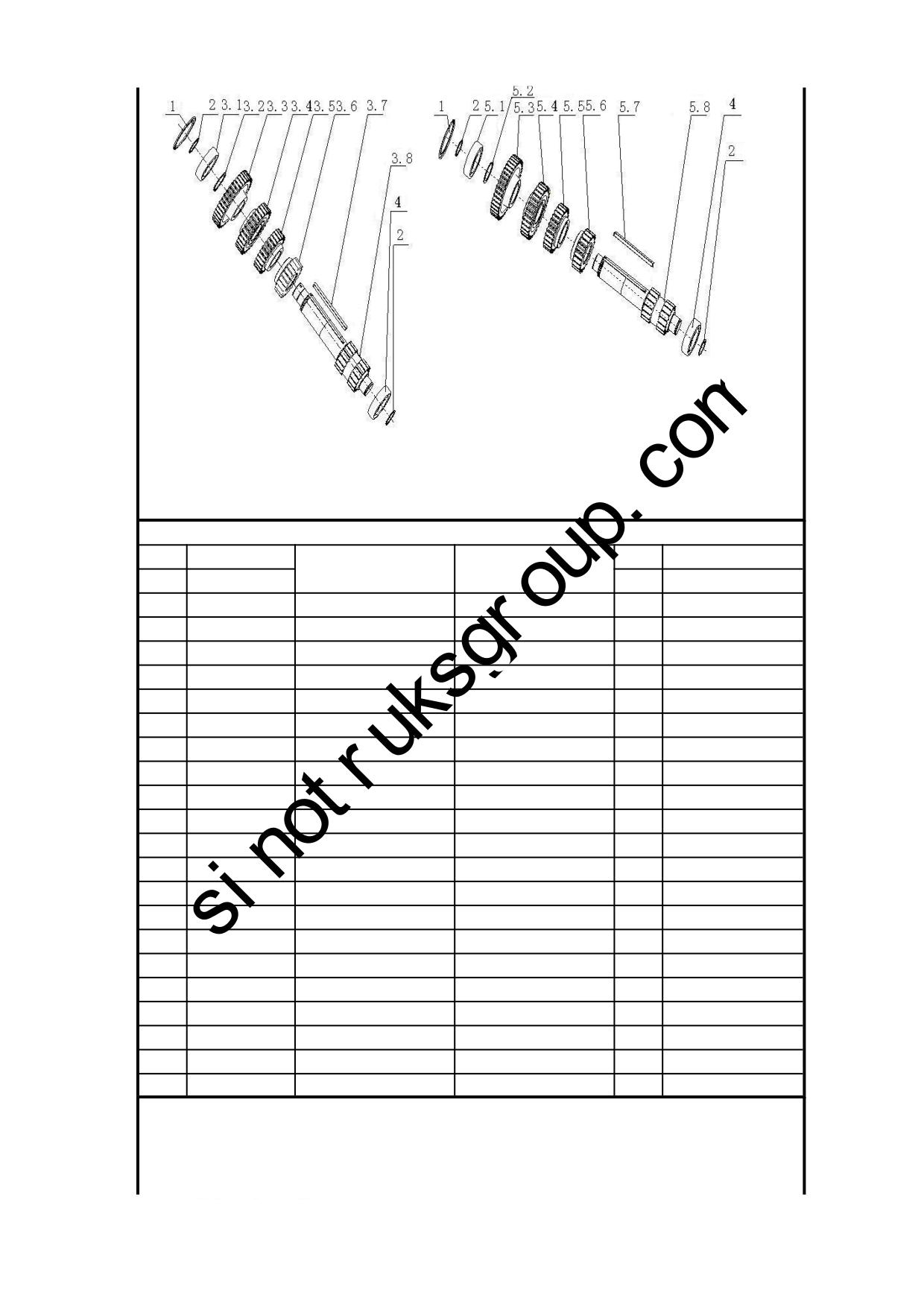

3.1.04 副轴组件(细高齿)/Lay Shaft

第 3 页

3.1.04 副轴组件(细高齿)/Lay Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9003990100

止动环

Ring

Q43145

轴用弹性挡圈

Snap ring

AZ2203030209

副轴总成(左)

Auxiliary shaft-left ass.

3.1

WG9003329309

圆柱滚子轴承

Bearing

3.2

Q43160

轴用弹性挡圈

Snap ring

3.3

AZ2210030227

副轴传动齿轮

Drive gear

3.4

AZ2210030226

副轴四挡齿轮

4th gear

3.5

AZ2210030224

副轴三挡齿轮

3rd gear

3.6

AZ2210030203

副轴二挡齿轮

2rd gear

3.7

WG2229030003

长平键

Key

3.8

AZ2210030220

副轴（左）

Auxiliary shaft-left

WG9003320309

圆柱滚子轴承

Bearing

AZ2203030210

副轴总成(右)

Auxiliary shaft-right ass.

5.1

WG9003329309

圆柱滚子轴承

Bearing

5.2

Q43160

轴用弹性挡圈

Snap ring

5.3

AZ2210030227

副轴传动齿轮

Drive gear

5.4

AZ2210030226

副轴四挡齿轮

4th gear

5.5

AZ2210030224

副轴三挡齿轮

3rd gear

5.6

AZ2210030203

副轴二挡齿轮

2rd gear

5.7

WG2229030003

长平键

Key

5.8

AZ2210030215

副轴（右）

Lay shaft-right

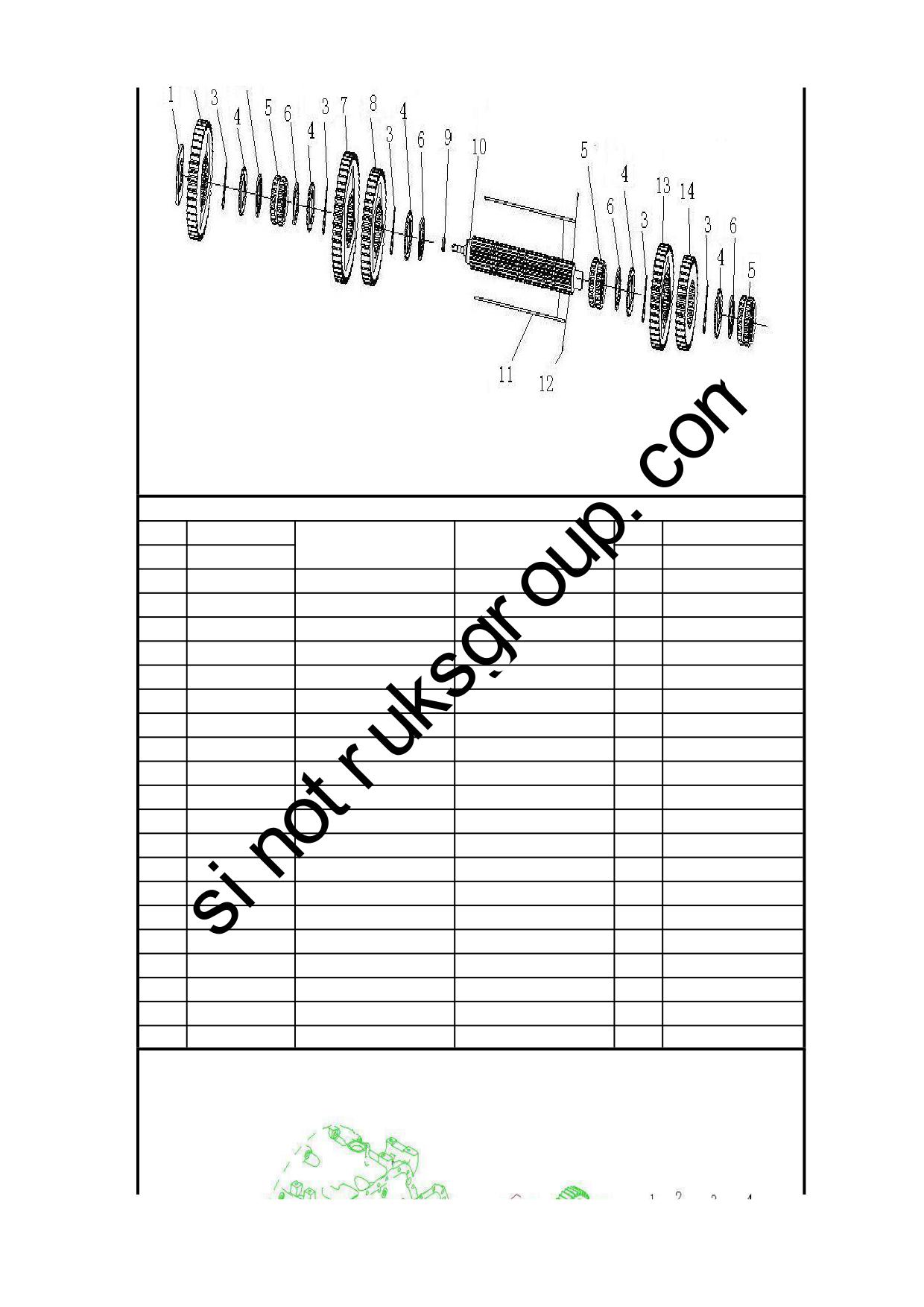

3.1.05 主轴组件(细高齿)/Main Shaft

第 4 页

3.1.05 主轴组件(细高齿)/Main Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203040405

主轴总成

Main shaft ass.

AZ2229040072

主轴齿轮隔片

Spacer

WG2210040207

主轴倒挡齿轮

R. gear

AZ2229040420

孔用压扁钢丝挡圈

Snap ring

AZ2210040608

花键挡片

Spacer

WG2210040210

主轴滑套

Slide sleeve

AZ2208040001

花键调整片组

Adjust washer unit

6.1

AZ2229040073

主轴齿轮挡片

Adjust washer

WG2210040442

主轴一挡齿轮

1st gear

WG2210040443

主轴二挡齿轮

2nd gear

AZ2208040002

主轴调整垫片组

Adjust washer unit

9.1

WG2229040031

主轴调整垫片

Adjust washer

9.2

WG2229040032

主轴调整垫片

Adjust washer

9.3

WG2229040033

主轴调整垫片

Adjust washer

9.4

WG2229040034

主轴调整垫片

Adjust washer

9.5

WG2229040035

主轴调整垫片

Adjust washer

9.6

WG2229040036

主轴调整垫片

Adjust washer

9.7

WG2229040037

主轴调整垫片(6.15)

Adjust washer

9.8

WG2229040038

主轴调整垫片(6.30)

Adjust washer

9.9

WG2229040039

主轴调整垫片(6.45)

Adjust washer

3.1.05 主轴组件(细高齿)/Main Shaft

第 5 页

3.1.05 主轴组件(细高齿)/Main Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

9.10

WG2229040053

主轴调整垫片6.60

Adjust washer

9.11

WG2229040054

主轴调整垫片6.75

Adjust washer

9.12

WG2229040055

主轴调整垫片6.90

Adjust washer

9.13

WG2229040056

主轴调整垫片7.05

Adjust washer

WG2203040030

主轴带球头总成

Main shaft

WG2229040223

六角键

hex key

Q5280310

弹性圆柱销

Spring cylinder pin

WG2210040444

主轴三挡齿轮

3rd gear

WG2210040445

主轴四挡齿轮

4th gear

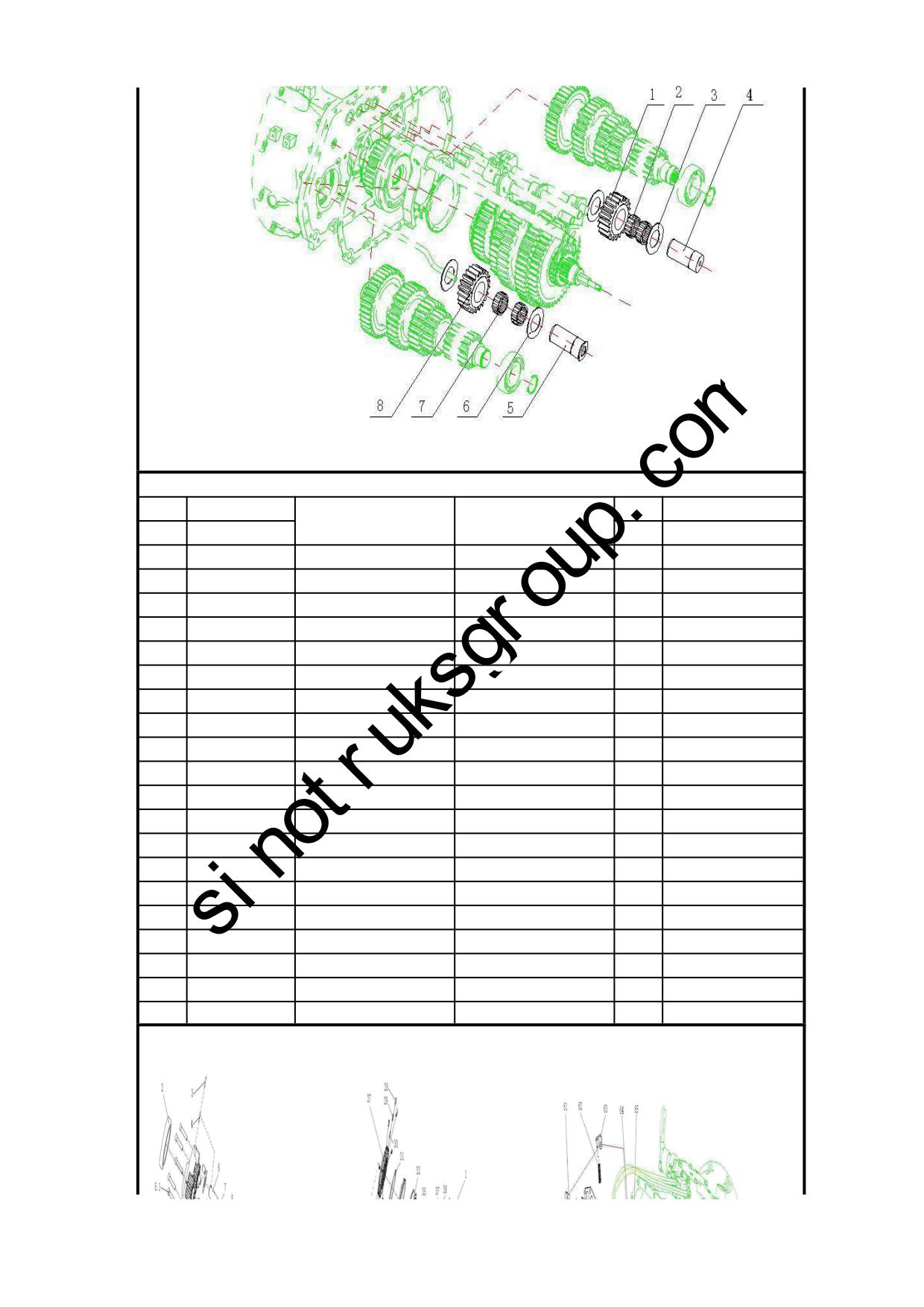

3.1.06 惰轮轴组件/Idle Wheel

第 6 页

3.1.06 惰轮轴组件/Idle Wheel

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2210050001

惰轮

Idle gear

WG9003395320

滚针轴承

Needle bearing

WG2229050001

垫片

Washer

WG2212050102

惰轮轴(右)

Idle gear shaft-right

WG2212050101

惰轮轴(左)

Idle gear shaft-left

WG2229050001

垫片

Washer

WG9003395320

滚针轴承

Needle bearing

WG2210050001

惰轮

Idle gear

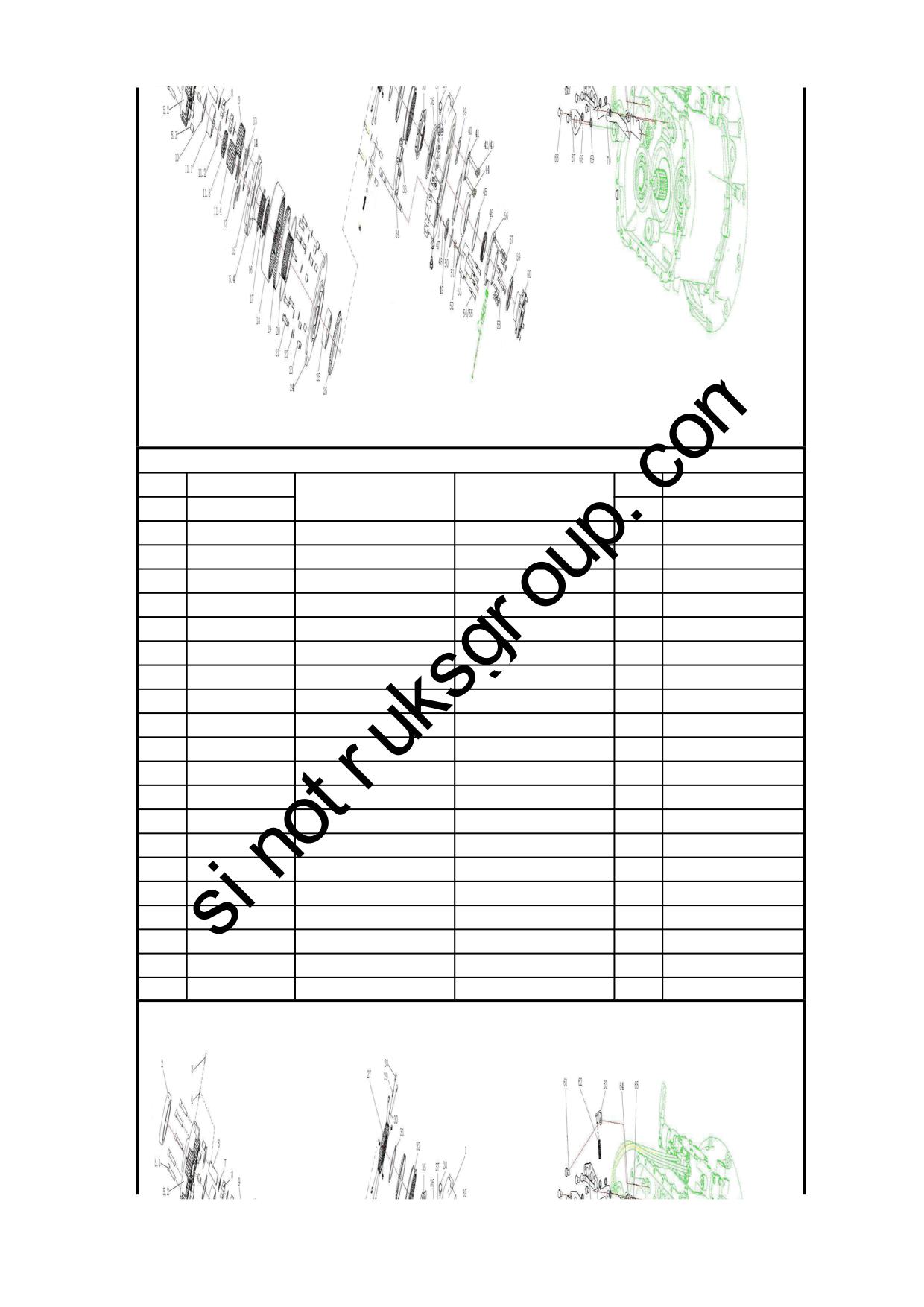

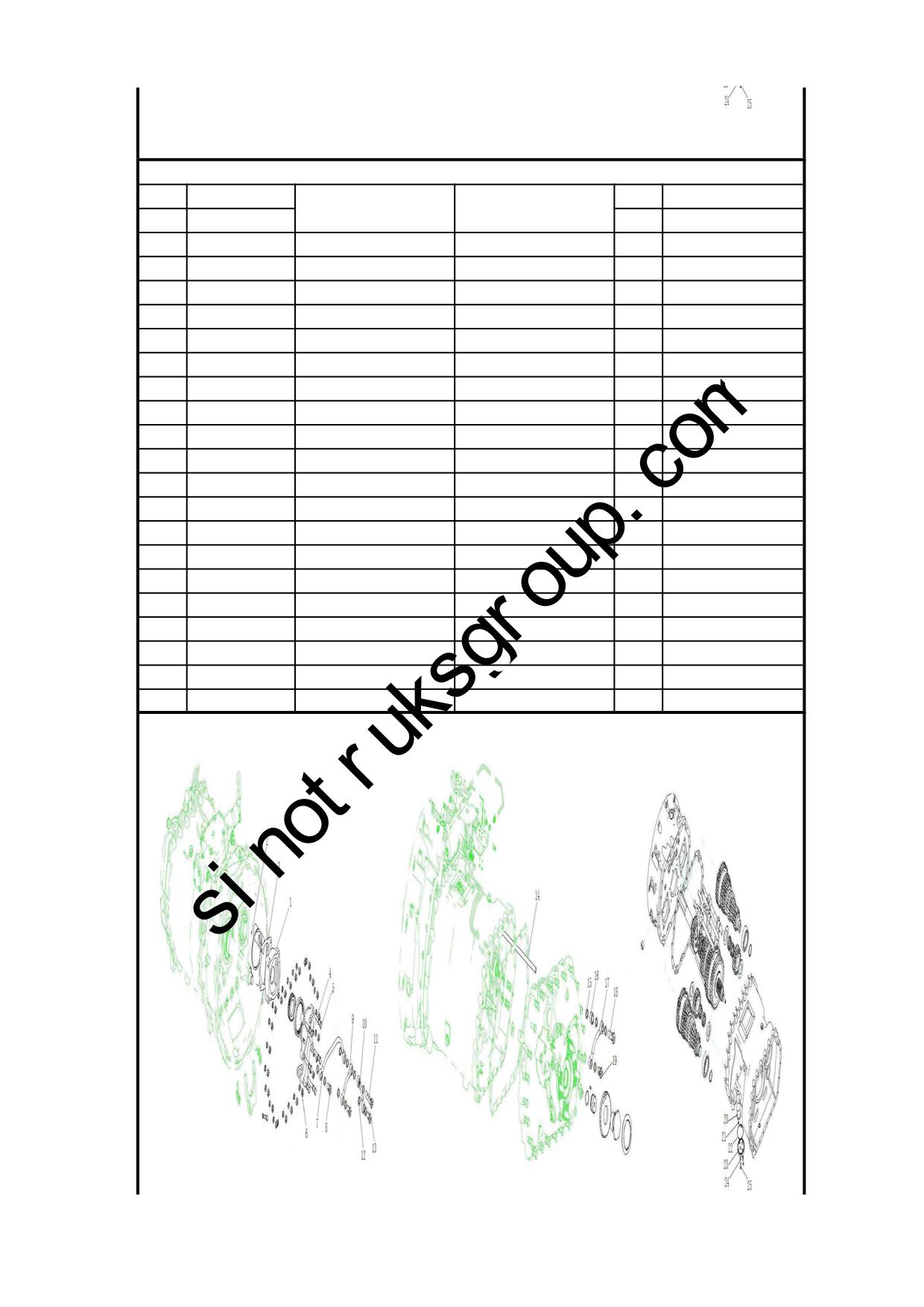

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 7 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2220100105

变速器后壳

Rear housing

WG9003326020

滚动轴承6020 GB/T276

Bearing

Q5280630

弹性圆柱销

Q5280430

弹性圆柱销

AZ2203100002

行星架总成

Planetary gear frame assemb

5.1

WG9003821255

内六角圆柱头螺钉M12X1.

Screw

5.2

WG2225100002

行星架（前）

Planetary gear frame

5.3

WG2229100001

传扭套

Sleeve

5.4

AZ2225100001

输出轴

Output shaft

5.5

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

WG2212100001

行星轮轴

Shaft

WG2229100007

滚子间隔片

Shim

WG9003321118

圆柱滚子11X18Ⅲb GB466

Roller

120

WG2210100004

行星轮

Gear

WG2229100005

太阳轮垫片(前)

Gasket

AZ2203100003

太阳轮及套总成

Gear assembly

11.1

WG2210100002

花键套

Sleeve

11.2

Q43875

孔用钢丝挡圈

Circlip

11.3

WG2210100003

过渡套

Sleeve

11.4

WG2210100001

太阳轮

Gear

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 8 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229100006

太阳轮垫片(后)

Gasket

WG2229100008

行星轮垫片

Shim

WG9003991056

孔用弹性挡圈

Circlip

WG9003326322

滚动轴承63/22 GB/T276

Bearing

WG9003991125

孔用压扁钢丝挡圈

Circlip

WG9003321820

滚动轴承61820 GB/T276

Bearing

WG2210100005

内齿圈

Ring gear

WG2210100006

齿圈支架

Bracket

WG2229100012

钢丝挡圈

Circlip

Q150B1240

六角头螺栓

Bolt

Q40112

平垫圈

Washer

WG2229100002

传扭套

Sleeve

WG2203100005

低档锥毂总成

Tapered plate assembly

WG2229100032

隔套

Sleeve

WG2210100109

范围档同步环

Ring

WG2210100007

范围档同步齿座

Base

WG2229020001

同步推块

Block

WG2229020002

推块外弹簧

Spring

WG2229020003

推块内弹簧

Spring

WG9003991130

轴用弹性挡圈

Circlip

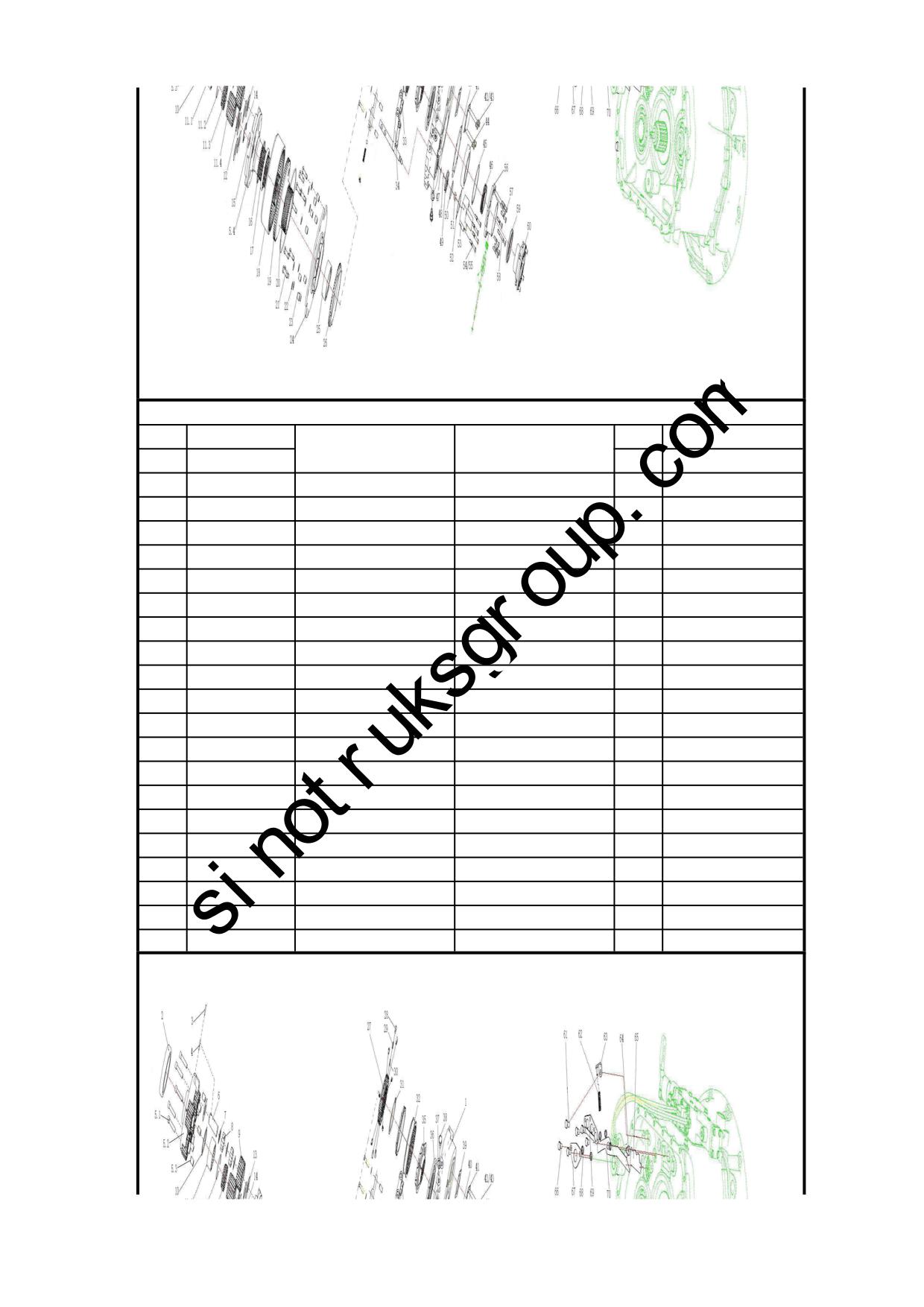

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 9 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2210100059

范围档同步滑套

Sleeve

AZ2229100022

拨叉摆块

Block

WG2214100001

范围挡拨叉

Fork

WG2203100006

高档锥毂总成

Tapered plate assembly

WG2203100007

导油环总成

Oil ring assembly

WG9003990024

波形弹性垫圈

Wave washer

WG2229100043

拨叉支撑销

WG2229100048

盖板衬垫

Gasket

WG2229100041

输出轴后端盖纸垫

Gasket

WG2229100047

取力轴孔盖板

Plate

Q150B1216

六角头螺栓

Bolt

Q40312

弹簧垫圈

Spring washer

WG9003326218

滚动轴承6218 GB/T276

Bearing

AZ2208100003

调整垫片组

Shim

45.1

WG2229100035

调整垫片

Shim

45.2

WG2229100036

调整垫片

Shim

45.3

WG2229100037

调整垫片

Shim

WG2210100020

传感器齿圈

Ring gear

WG9003072503

O形圈35502500 GB3452.1

O-ring

WG9003071700

O形圈26500170 GB3452.1

O-ring

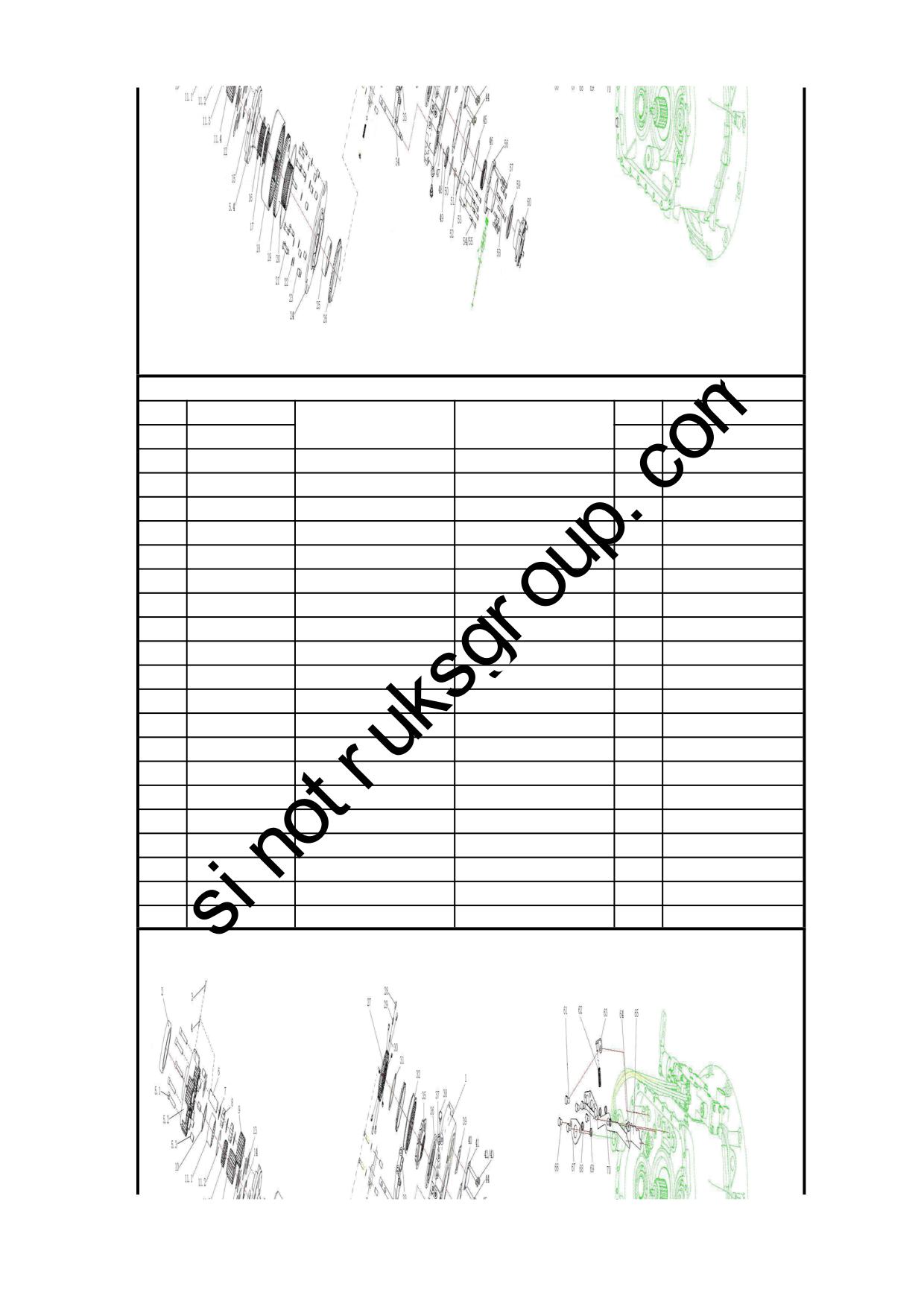

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 10 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229100050

范围挡活塞

Piston

WG9003076900

O形圈53006900 GB3452.1

O-ring

AZ9003870016

六角螺母M16×1.5

Nut

WG2229100049

范围挡气缸纸垫

Gasket

WG2222100009

范围挡气缸

Range cylinder

Q150B1065

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2222100023

输出轴后端盖(双油封)

Rear cover

Q150B1055

六角头螺栓

Bolt

Q170B1055

六角头头部带孔螺栓

Bolt

WG9003070105

骨架油封PS 105 130 14

Oil seal

WG2210100018

输出法兰Φ180端面齿

Flange

Q150B1020

六角头螺栓

Bolt

WG2229210019

范围档锁弹簧

Spring

WG2203100012

弹簧定位销总成

localizer Pin assembly

WG2229100056

锁板支销

WG2229100175

锁板垫板

Plate

Q150B1025

六角头螺栓

Bolt

WG2229100052

锁板压板（小）

Plate

WG2229100054

压板垫块

Block

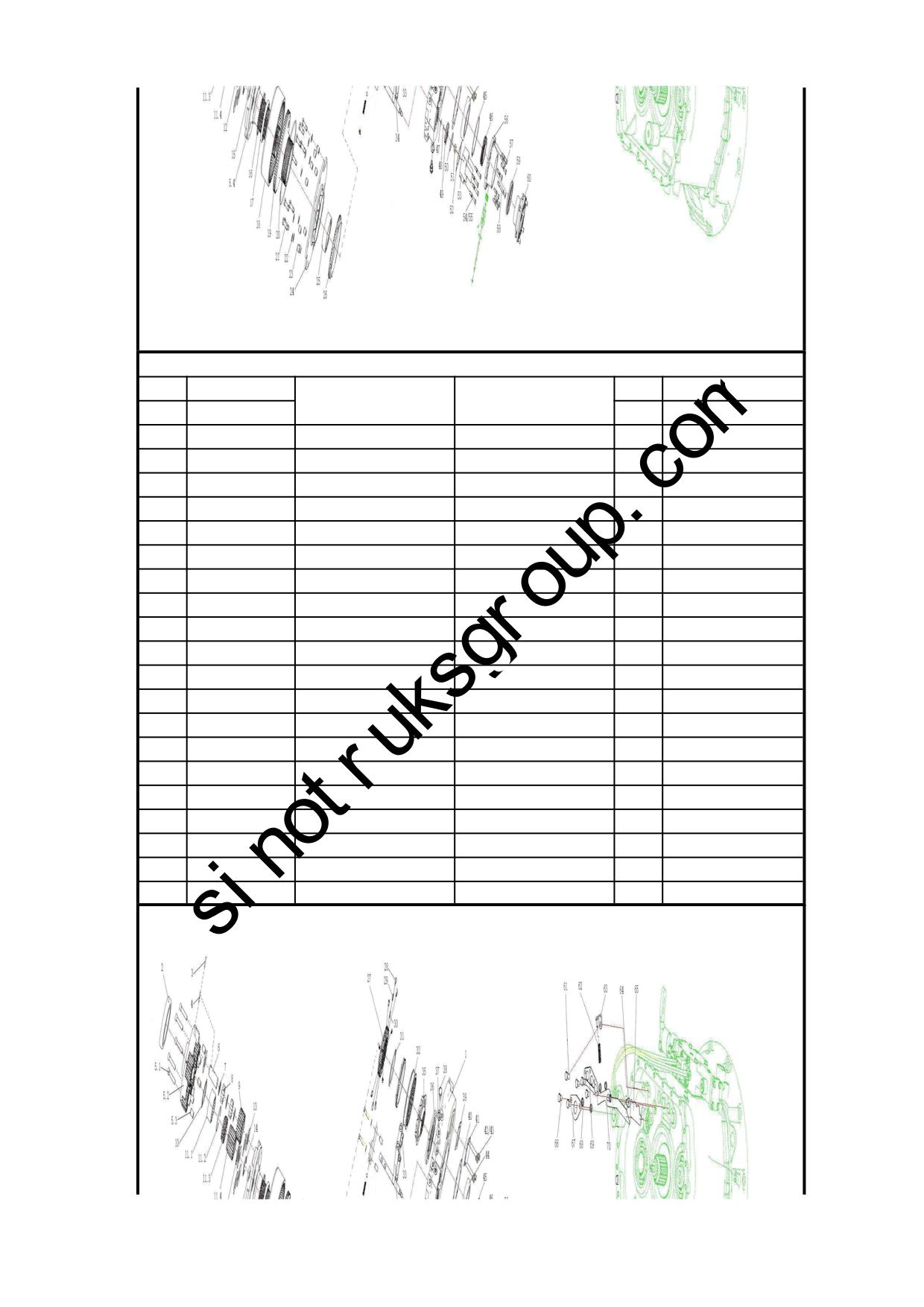

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 11 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229100174

锁板压板（大）

Plate

WG2229100173

主副箱互锁板

Plate

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

AZ9007990001

硅酮密封胶

Sealant

Q40310

弹簧垫圈

Spring washer

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

AZ9007990001

硅酮密封胶

Sealant

WG2229100072

压板

Plate

WG2229100073

螺栓

Bolt

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

Q150B0820

六角头螺栓

Bolt

AZ2229100075

回油孔盖板

Cover

AZ9007990001

硅酮密封胶

Sealant

Q40310

弹簧垫圈

Spring washer

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

WG2229100062

副箱纸垫

paper gasket

WG2229100061

吊装板

Plate

Q150B1050

六角头螺栓

Bolt

Q150B1060

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

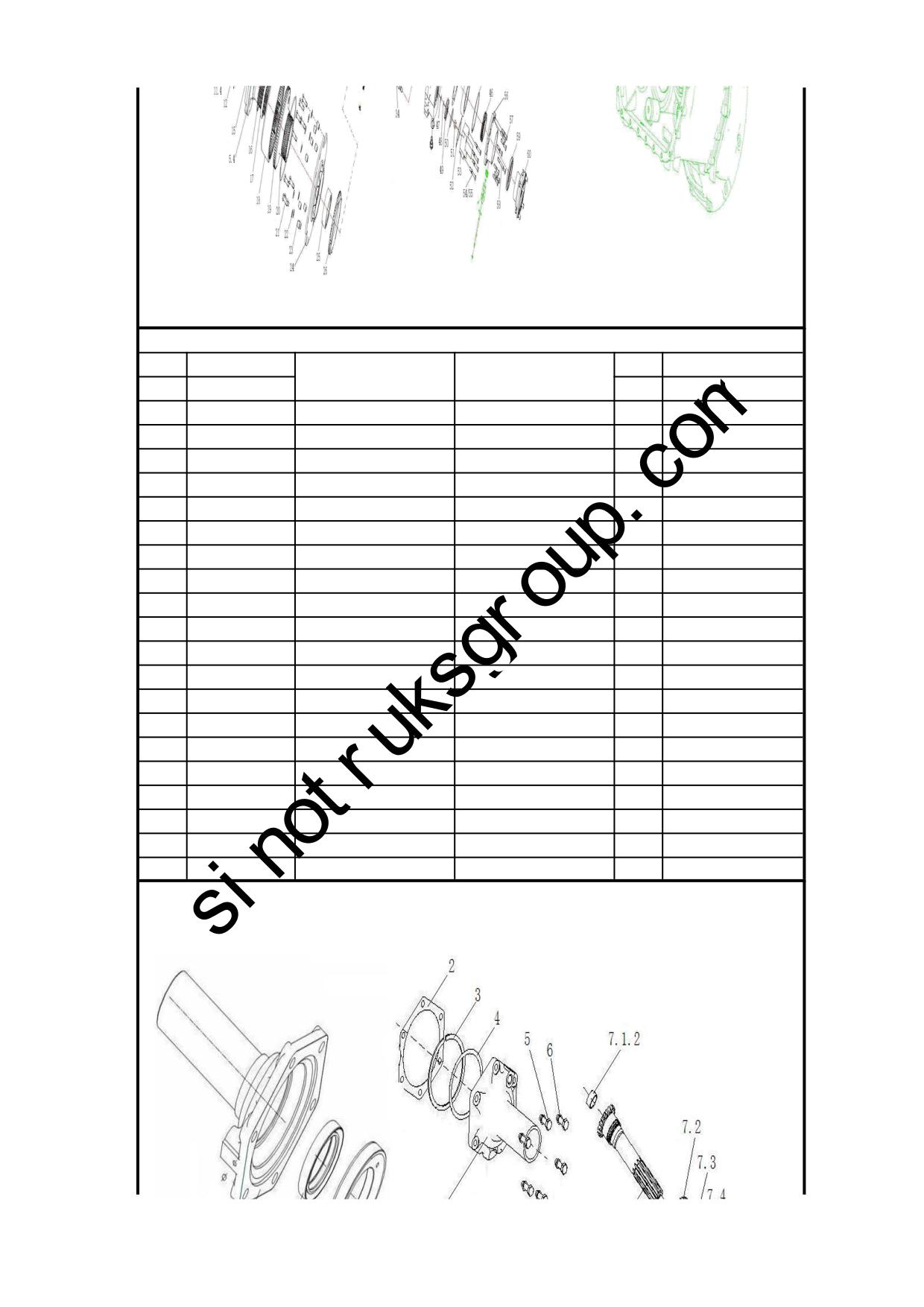

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

第 12 页

3.1.07 范围挡副箱组件（电磁式传感器）/Sub gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229100011

固定螺母

Nut

WG2229100071

堵塞

Plug

WG2229100074

锁片

Shim

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

WG2214100002

范围档拨叉轴

Fork shaft

WG9003070800

O形圈18000800 GB3452.1

O-ring

WG9003070800

O形圈18000800 GB3452.1

O-ring

WG9003801058

六角头螺栓Q150B1058

Bolt

WG9003073150

O形圈35503150 GB3452.1

O ring

WG9003345138

滚针P5×13.8 GB309

Needle

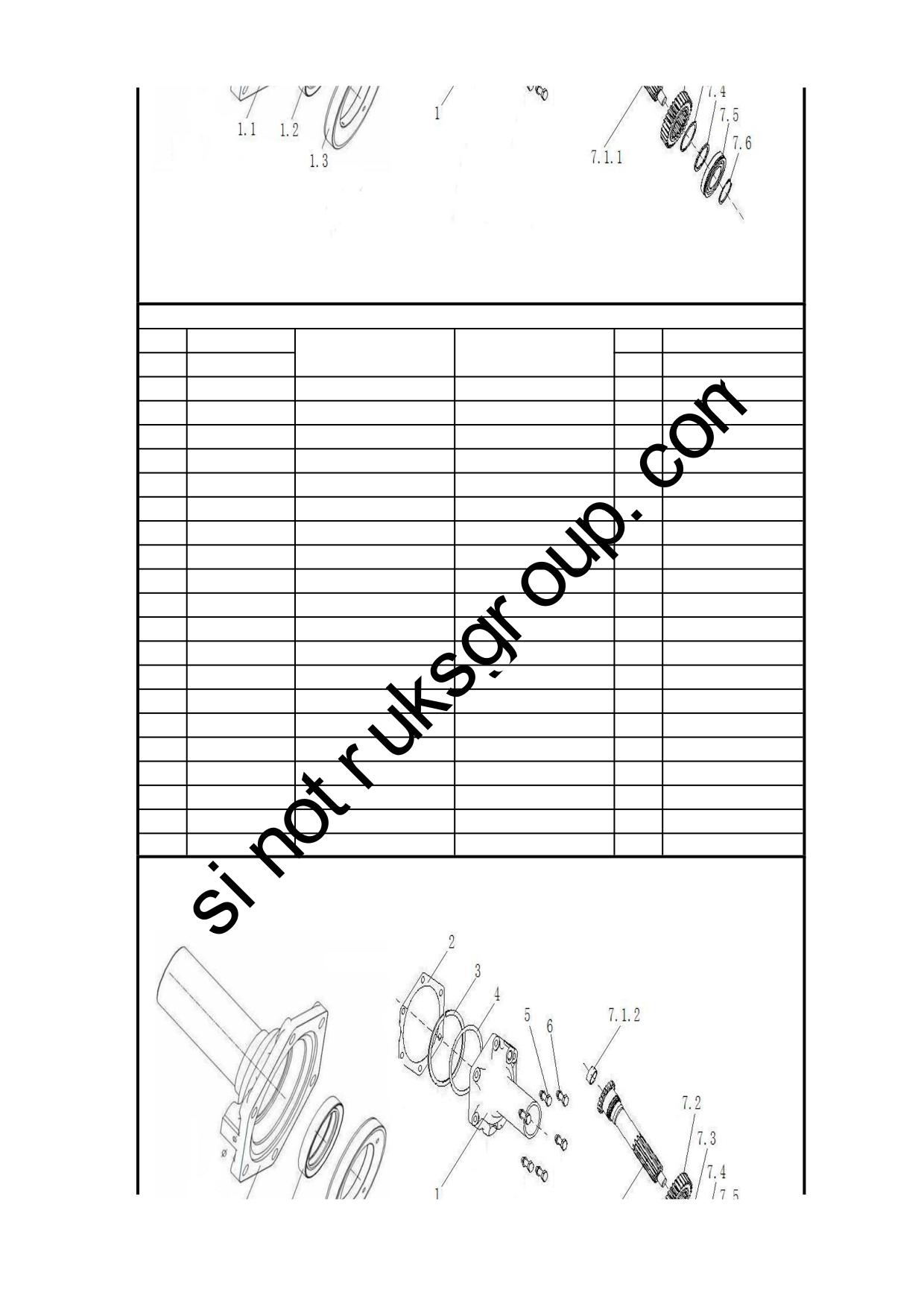

3.1.08 输入轴及端盖组件(细高齿)/Input Shaft and Cover

第 13 页

3.1.08 输入轴及端盖组件(细高齿)/Input Shaft and Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203020108

输入轴端盖及导油环总成

Cover and oil ring assembly

1.1

WG2203020002

输入轴端盖总成

Input shaft cover assembly

1.2

WG9003070055

骨架油封PS 55 75 12

Oil seal

1.3

WG2229020007

导油环

Oil ring

WG2229020015

输入轴端盖纸垫

Gasket

WG9003990120

止动环120/129.7-GB305

Ring

AZ2208020002

输入轴承调整垫片组

Shim

4.1

WG2229020011

调整垫片

Shim

4.2

WG2229020012

调整垫片

Shim

4.3

WG2229020013

调整垫片

Shim

Q150B1030

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

AZ2203020013

输入轴及一轴齿轮总成

Input shaft & gear assembly

7.1

AZ2203020103

输入轴总成

Input shaft assembly

7.1.1

WG2210020105

输入轴

Input shaft

7.1.2

WG2229020005

衬套

Bushing

7.2

WG2210020222

一轴齿轮

Gear

7.3

WG2229040003

卡簧

Clip

7.4

WG2229040103

隔套

Sleeve

7.5

WG9003326213

滚动轴承6213N-GB/T276

Bearing

3.1.08 输入轴及端盖组件(细高齿)/Input Shaft and Cover

第 14 页

3.1.08 输入轴及端盖组件(细高齿)/Input Shaft and Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

7.6

AZ2208020001

卡簧选用件组

Clip components

7.6.1

WG9003991065

轴用弹性挡圈

Circlip

7.6.2

WG9003992065

轴用弹性挡圈

Circlip

7.6.3

WG9003993065

轴用弹性挡圈

Circlip

7.6.4

WG9003994065

轴用弹性挡圈

Circlip

7.6.5

WG9003995065

轴用弹性挡圈

Circlip

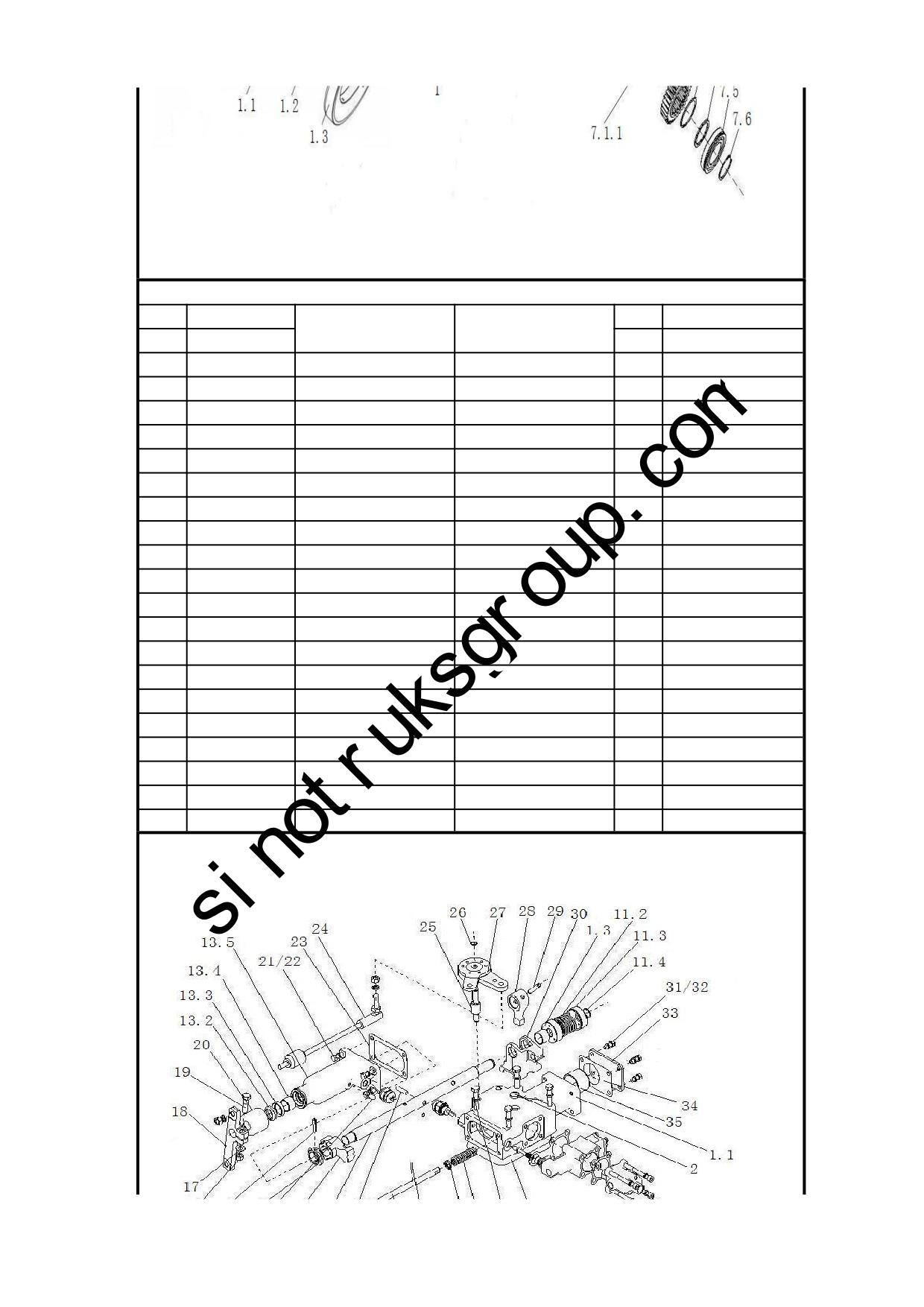

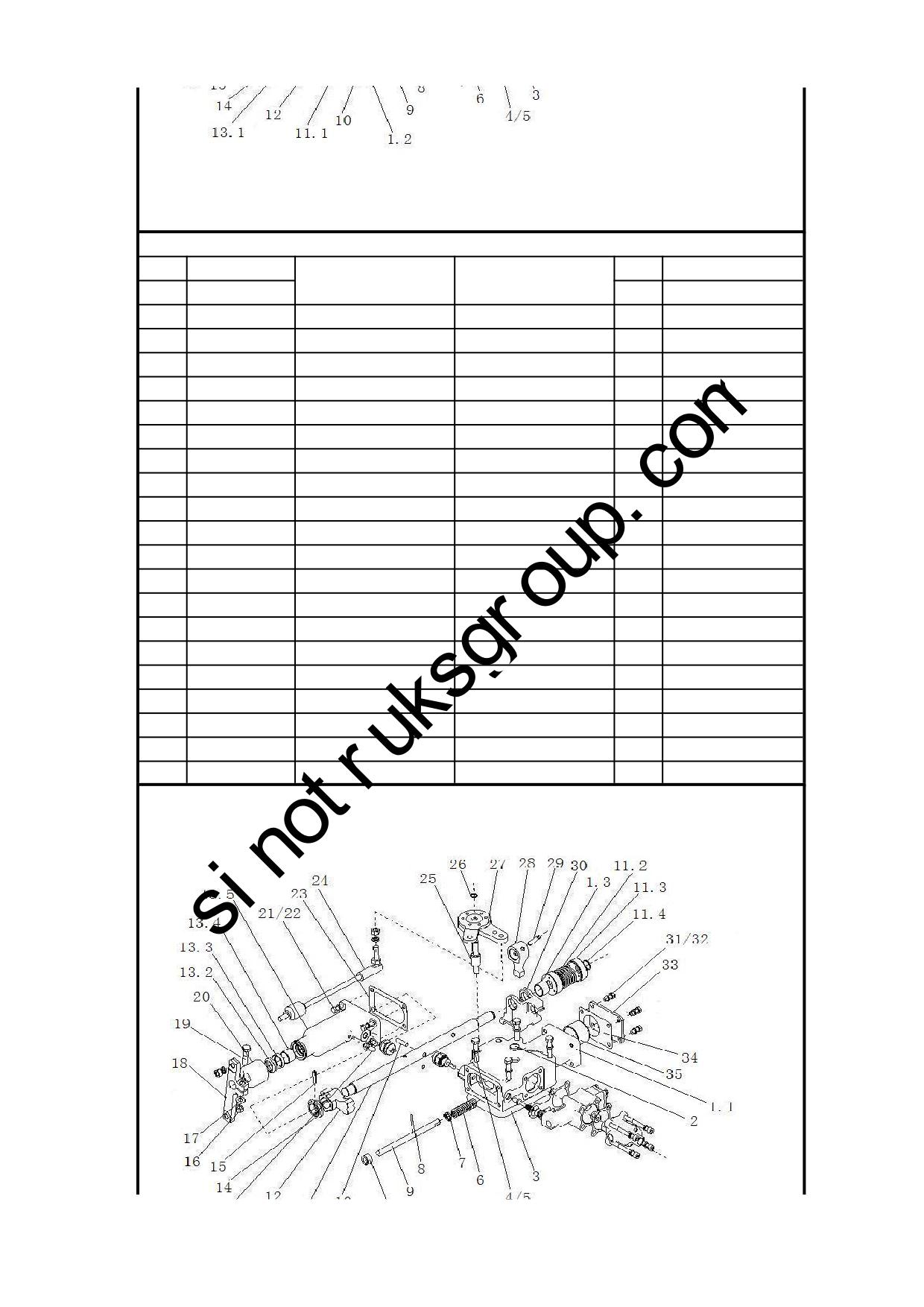

3.1.09

10挡小盖组件（双杆）/Small Cover

第 15 页

3.1.09

10挡小盖组件（双杆）/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203210030

小盖壳体总成

Housing assembly

1.1

WG2222210038

小盖壳体(10挡,双杆)

Housing assembly

1.2

WG2229210001

衬套

Bushing

1.3

WG2229002520

复合衬套SF2 25×28×20

Bushing

1.4

AZ9007970001

LOCTITE粘结剂

LOCTITE

Q72220

碗形塞片

Shim

WG2229210070

小盖纸垫

Gasket

Q150B1085

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229210033

自锁弹簧

Spring

WG2229210011

弹簧挡片

Spacer

AZ9003343178

滚针P3×17.8 GB309

Needle

WG2212210005

自锁销轴

WG2229210012

驱动销

AZ2203210025

换档轴总成

Shaft assembly

11.1

WG2212210007

换挡轴(双杆)

Shaft

11.2

WG2229210021

定中弹簧（低档侧）

Spring

11.3

AZ2229210007

定中座环

Ring

11.4

Q43120

轴用弹性挡圈

Circlip

WG2229210008

扇形自锁块

Block

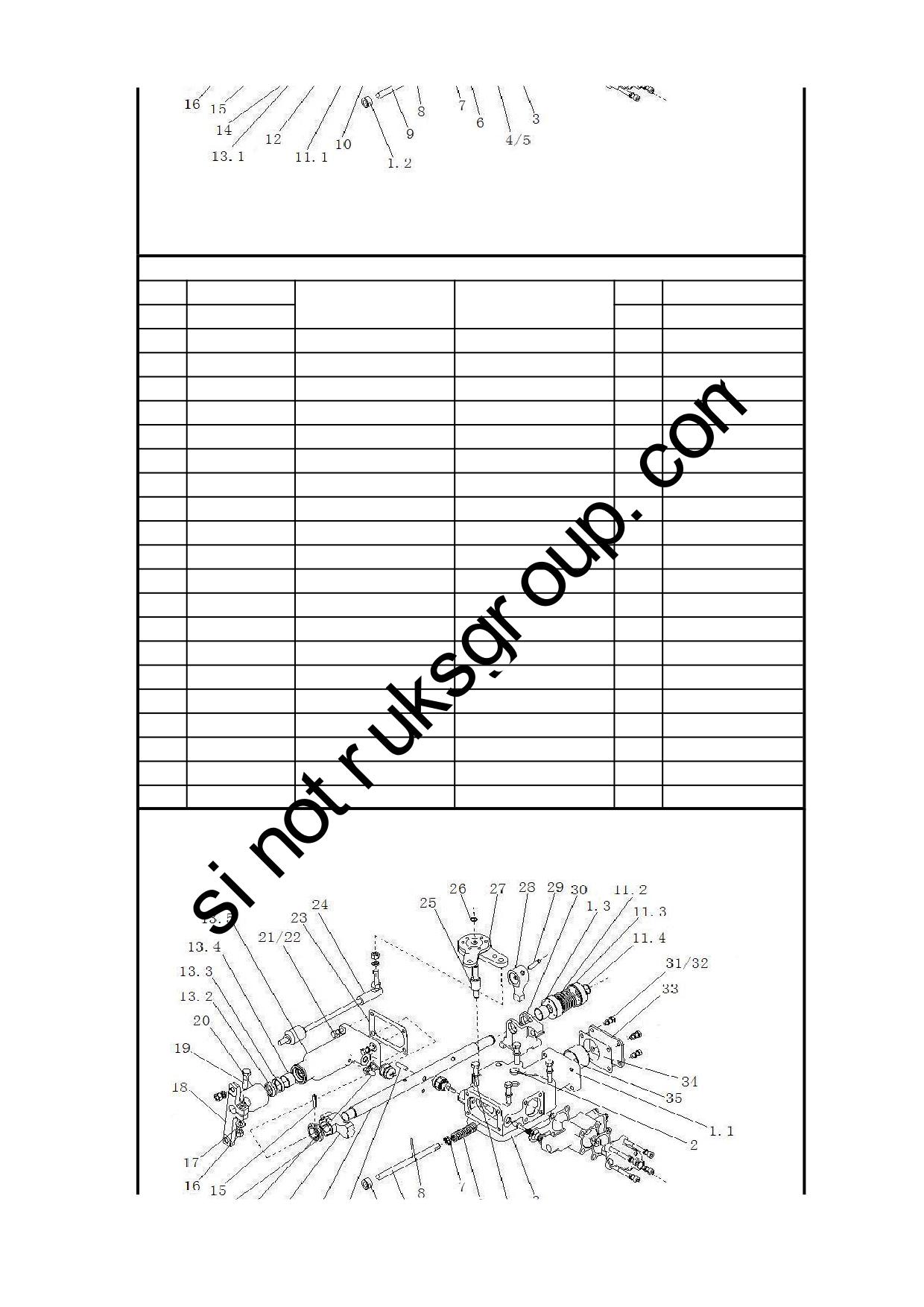

3.1.09

10挡小盖组件（双杆）/Small Cover

第 16 页

3.1.09

10挡小盖组件（双杆）/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203210008

小盖端盖总成（双杆）

Cover assembly

13.1

Q901

常开式通气塞

Breather

13.2

WG9003072502

端盖外油封

Oil seal

13.3

WG9003072501

端盖内油封

Oil seal

13.4

WG2229002520

复合衬套SF2 25×28×20

Bushing

13.5

WG2222210034

小盖端盖(双杆摇臂侧)

Cover

WG2229210014

传感器驱动环

Ring

Q5280632

弹性圆柱销

Q340B10T13F2

I型六角螺母

Nut

Q41810

波形弹性垫圈

Wave washer

WG2214210004

摇臂

Rocker arm

Q150B1040TF2

六角头螺栓

Bolt

WG2229210026

防尘罩

Dust shield

Q150B0825

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

WG2229210017

端盖衬垫

Gasket

WG2229210041

支撑杆总成

Rod assembly

WG2229270003

选档支撑轴

Shaft

Q43112

轴用弹性挡圈

Circlip

WG2229210040

选挡杆总成

Rod assembly

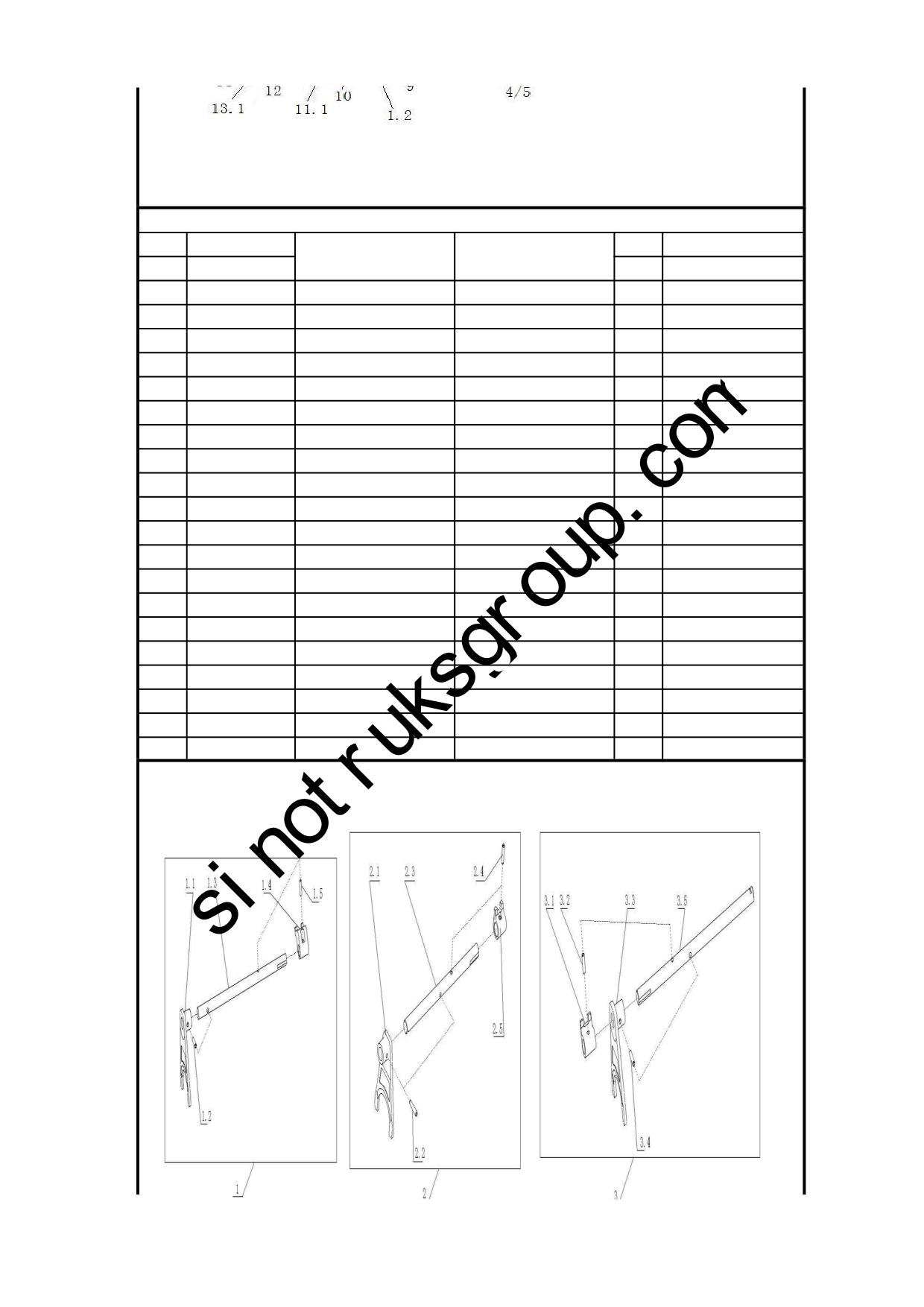

3.1.09

10挡小盖组件（双杆）/Small Cover

第 17 页

3.1.09

10挡小盖组件（双杆）/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2214210103

换挡头

Block

WG2229210009

销

WG2214210010

互锁叉

Fork

Q150B0820

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

WG2229210034

小盖端盖

Cover

WG2229210037

小盖端盖纸垫

Gasket

WG2229210029

隔环

Spacer

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

WG2229210036

定位导套

Sleeve

3.1.10 拨叉轴组件/Fork Shaft

第 18 页

3.1.10 拨叉轴组件/Fork Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203220101

倒爬挡拨叉轴总成

Reverse gear fork shaft ass.

1.1

WG2214220001

拨叉

Fork

1.2

WG2229220002

销

1.3

WG2212220201

倒爬挡拨叉轴

Reverse gear fork shaft

1.4

WG2214220002

倒挡拨块

Block-reverse gear

1.5

WG2229220001

销

AZ2203220010

一、二挡拨叉轴总成

1st&2nd gear fork shaft ass.

2.1

WG2214220001

拨叉

Fork

2.2

WG2229220002

销

2.3

WG2212220102

一、二挡拨叉轴

1st&2nd gear fork shaft

2.4

WG2229220001

销

2.5

WG2214220004

前进档拨块

Block

AZ2203220103

三、四挡拨叉轴总成

3rd&4th gear fork shaft ass.

3.1

WG2214220003

前进挡拨块

Block-forward gear

3.2

WG2229220001

销

3.3

WG2214220001

拨叉

Fork

3.4

WG2229220002

销

3.5

WG2212220103

三、四挡拨叉轴

3rd&4th gear fork shaft

3.1.11 油泵及管路组件/Oil Pump and Pipe

第 19 页

3.1.11 油泵及管路组件/Oil Pump and Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2203240005

油泵总成

Oil pump

WG9003338000

钢球8.000 G200b GB308

Ball

WG2229000005

副轴端盖纸垫

Paper washer

Q40110

平垫圈

Washer

Q150B1070

六角头螺栓

Bolt

WG2229240030

进油管纸垫

Gasket

WG2203240013

箱体进油管总成

Tube assembly

190003962627

空心螺栓

Hollow bolt

WG2203240012

输入轴进油管总成

Tube assembly

WG2203240011

出油管总成

Tube assembly

WG9003961670

空心螺栓

Hollow bolt

WG9004130016

组合密封垫圈

Gasket assembly

190003962627

空心螺栓

Hollow bolt

WG2229240108

箱内管2

Tube

WG9004130016

组合密封垫圈

Gasket assembly

WG2229240010

衬套

Bushing

WG2203240014

副箱进油管总成

Tube assembly

WG9003961650

空心螺栓

Hollow bolt

190003962627

空心螺栓

Hollow bolt

WG2203240007

滤网总成

Net assembly

3.1.11 油泵及管路组件/Oil Pump and Pipe

第 20 页

3.1.11 油泵及管路组件/Oil Pump and Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9003070085

O形圈26500850 GB3452.1

O-ring

WG9003077100

O形圈26507100 GB3452.1

O-ring

WG2222240005

滤网端盖

Cover

Q40308

弹簧垫圈

Spring washer

Q150B0822

六角头螺栓

Bolt

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

Q150B1090

六角头螺栓

Bolt

Q150B1040

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229240107

箱内管1

Tube

WG9004130016

组合密封垫圈

Gasket assembly

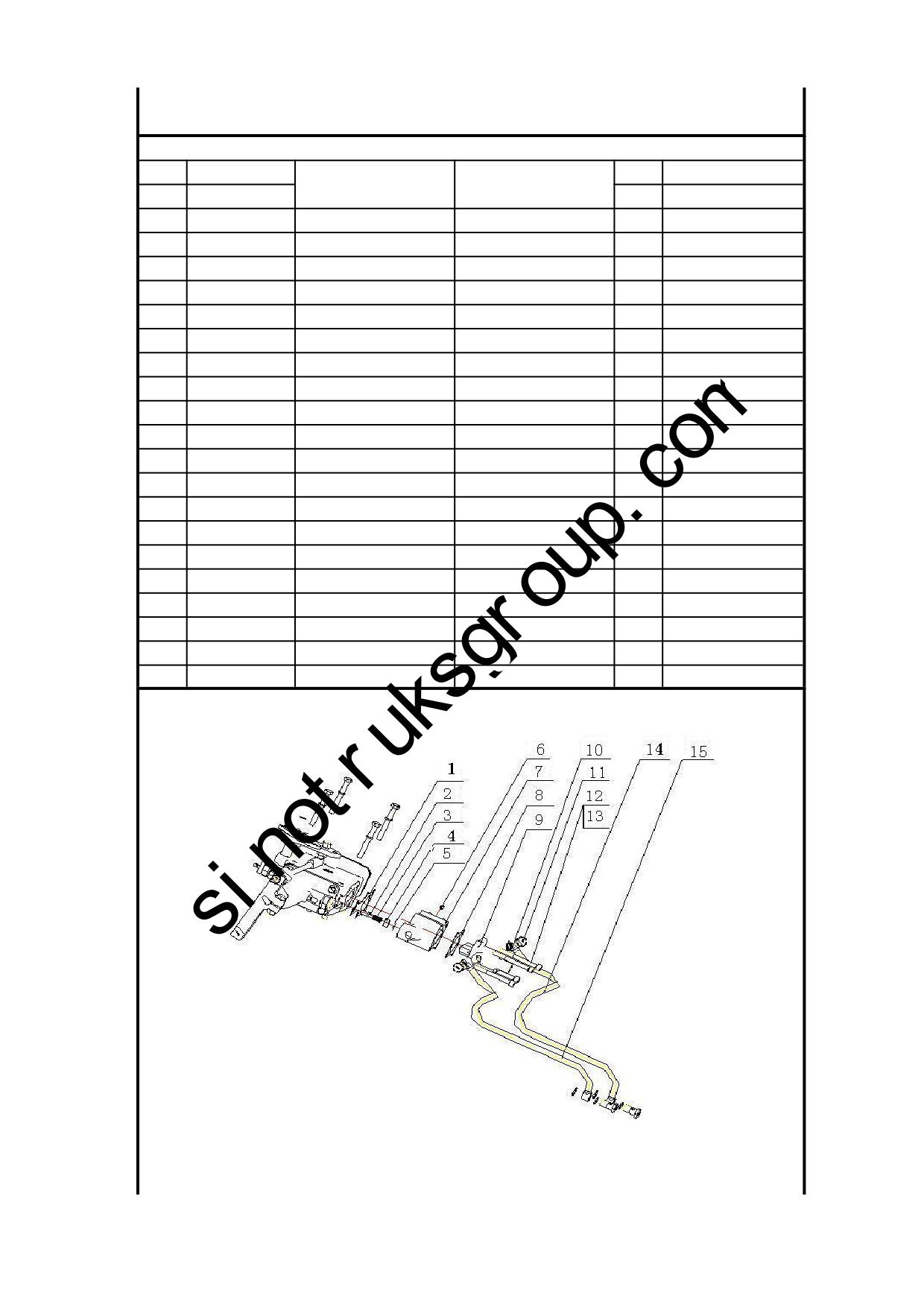

3.1.12 气动管路阀组件/Air Pipe and Valve

第 21 页

3.1.12 气动管路阀组件/Air Pipe and Valve

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229250023

气控阀纸垫

Gasket

WG2229250015

锁止销

WG2229250004

弹簧

Spring

WG2229250017

衬套

Bushing

WG9003071700

O形圈26500170 GB3452.1

O-ring

WG2229250006

直通(NPT 1/8-4X2)

Nozzle

WG2203250010

气控锁止阀总成

Air control valve assembly

WG2229250024

双H阀衬垫

Gasket

WG2203250003

双H阀总成

Valve

Q72314

密封垫圈

Gasket

190003962621

空心螺栓

Hollow bolt

Q218B0880

内六角圆柱头螺钉

Screw

Q40308

弹簧垫圈

Spring washer

WG2203250019

范围挡成型软管总成(高挡

Hose

WG2203250018

范围挡成型软管总成(低挡

Hose

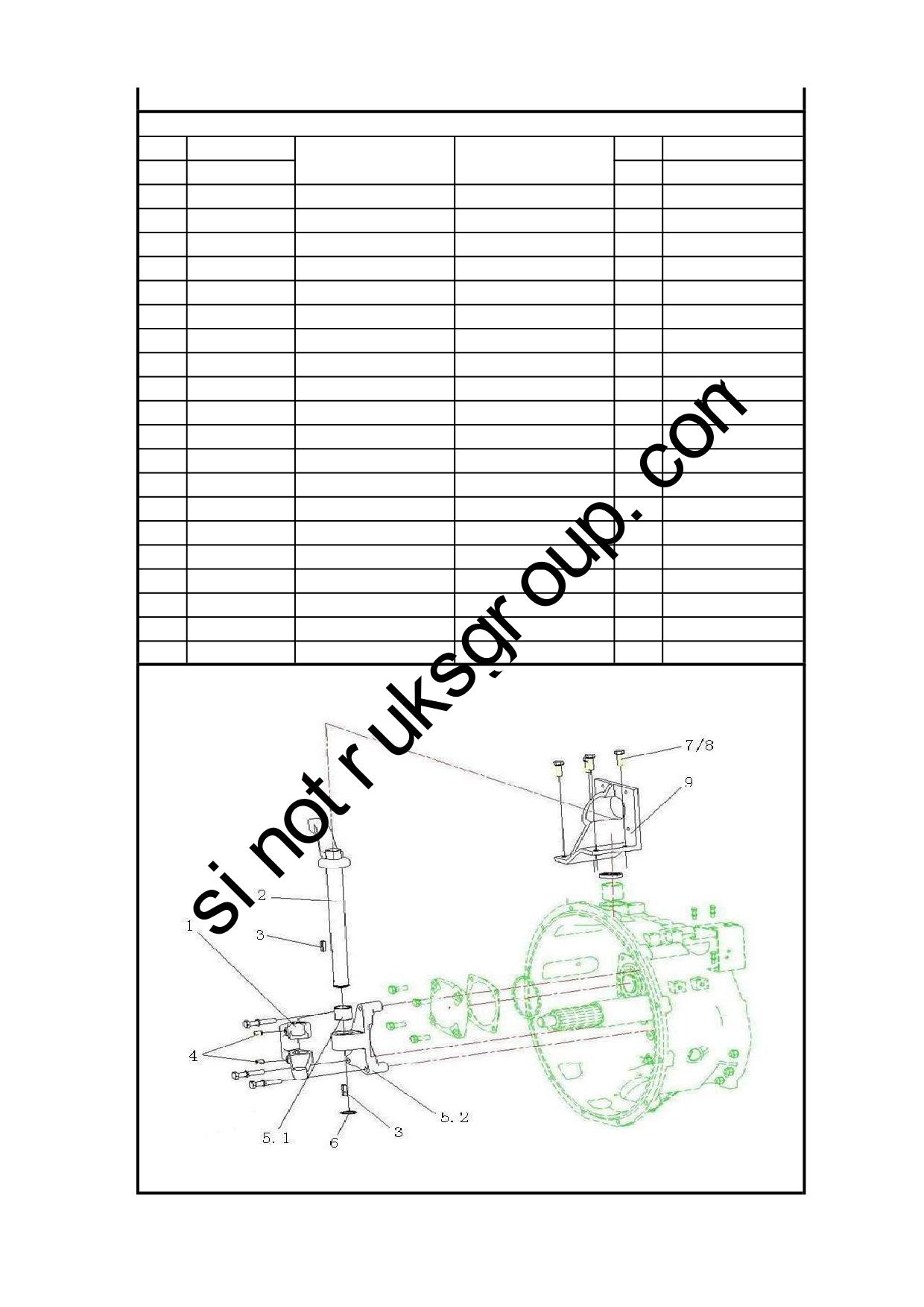

3.1.13 离合器操纵组件/Clutch Control System

第 22 页

3.1.13 离合器操纵组件/Clutch Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2214260001

离合器分离拨叉

Fork

WG2203260008

拨叉轴总成

Shaft assembly

Q5510825

普通平键

Key

Q2881016F9

内六角锥端紧定螺钉

Screw

AZ2203260001

拨叉轴支架总成

Bracket assembly

5.1

WG2229003030

复合衬套

Bushing

5.2

WG2229260001

拨叉轴支架

Bracket

Q43130

轴用弹性挡圈

Circlip

Q150B1030

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229260016

助力缸支架

Bracket

Q40310

弹簧垫圈

Spring washer

AZ9007970242

螺纹紧固胶

Thread glue

AZ2229260014

盖板

Cover

Q150B0615

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG9003801062

六角头螺栓Q150B1062

Bolt

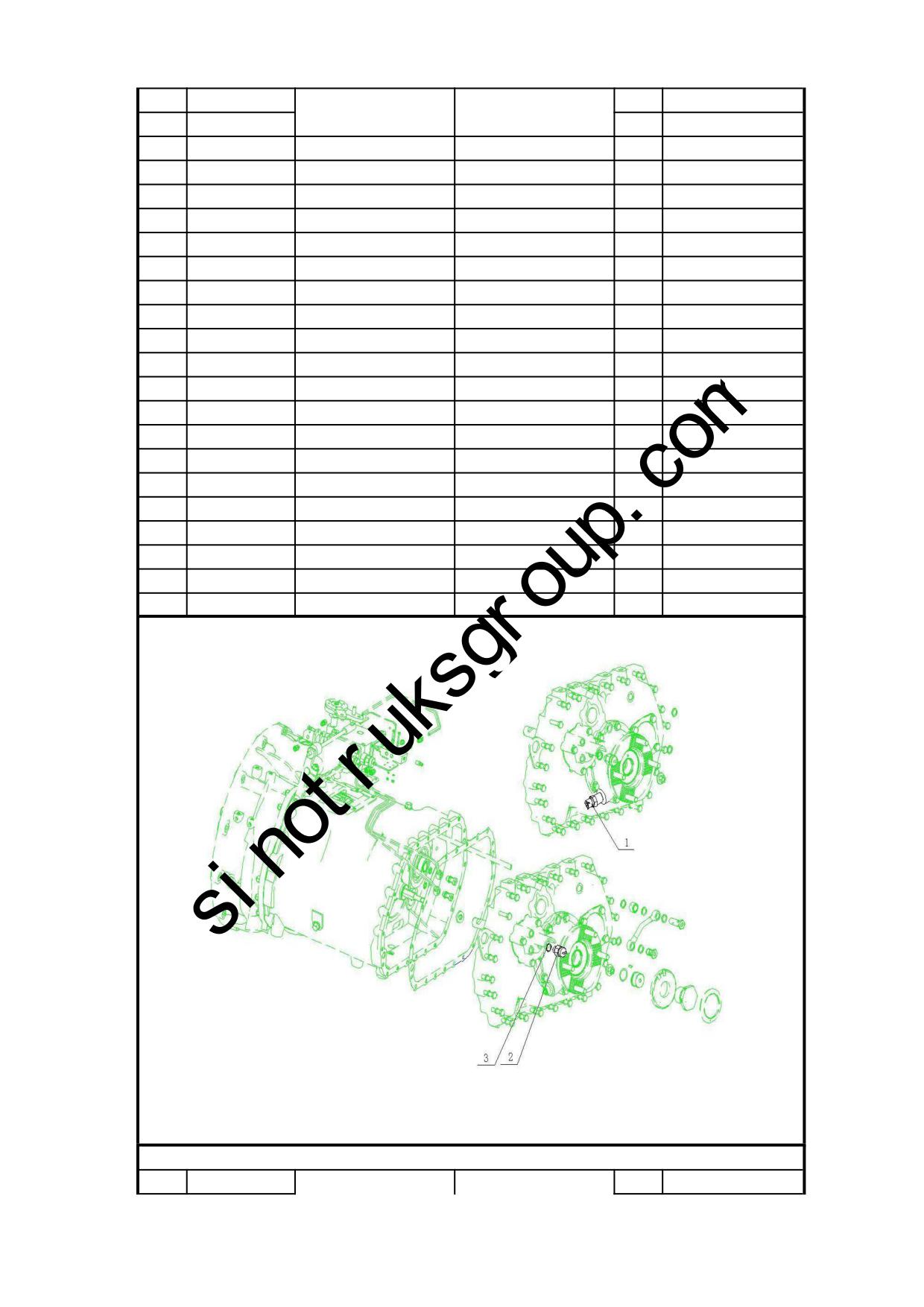

3.1.14 变速器操纵附件/Shifting Accessories

第 23 页

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229270004

软轴支架（拉式）

Bracket

Q150B1020

六角头螺栓

Screw

Q40310

弹簧垫圈

Spring washer

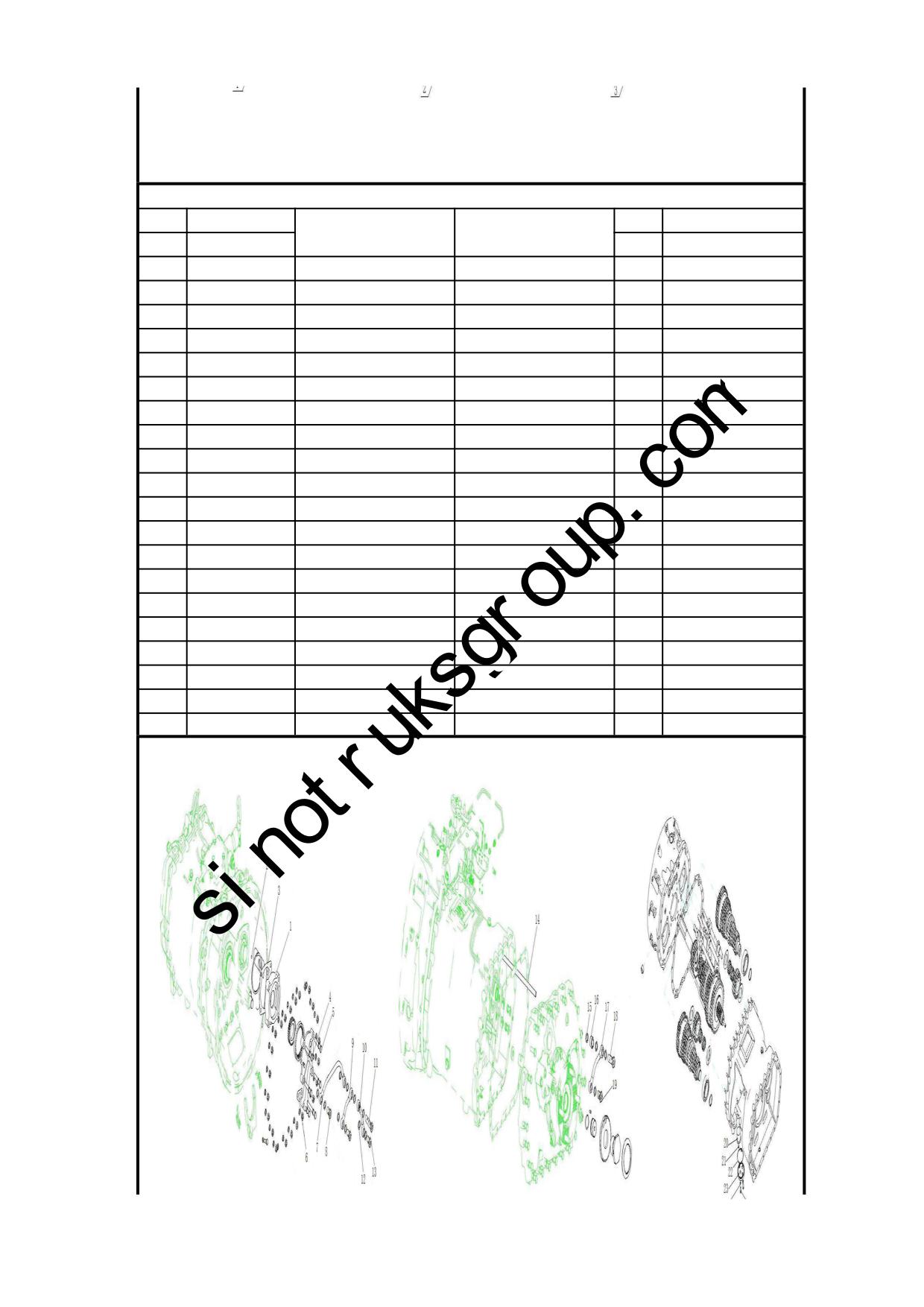

3.1.15 变速器电器开关组件/Electric Switch

序号

零部件图号

数量

备注

名称

Part Name

第 24 页

名称

Part Name

No.

Part No.

Qty

Remark

WG2209280010

里程表传感器

Speedometer sensor

WG9100710069

压力开关

Pressure switch

WG2229280001

密封垫圈

Washer

WG2209280004

空挡压力开关(常闭)

Pressure switch(normally of

WG2209280003

倒挡压力开关(常开)

Pressure switch(normally on

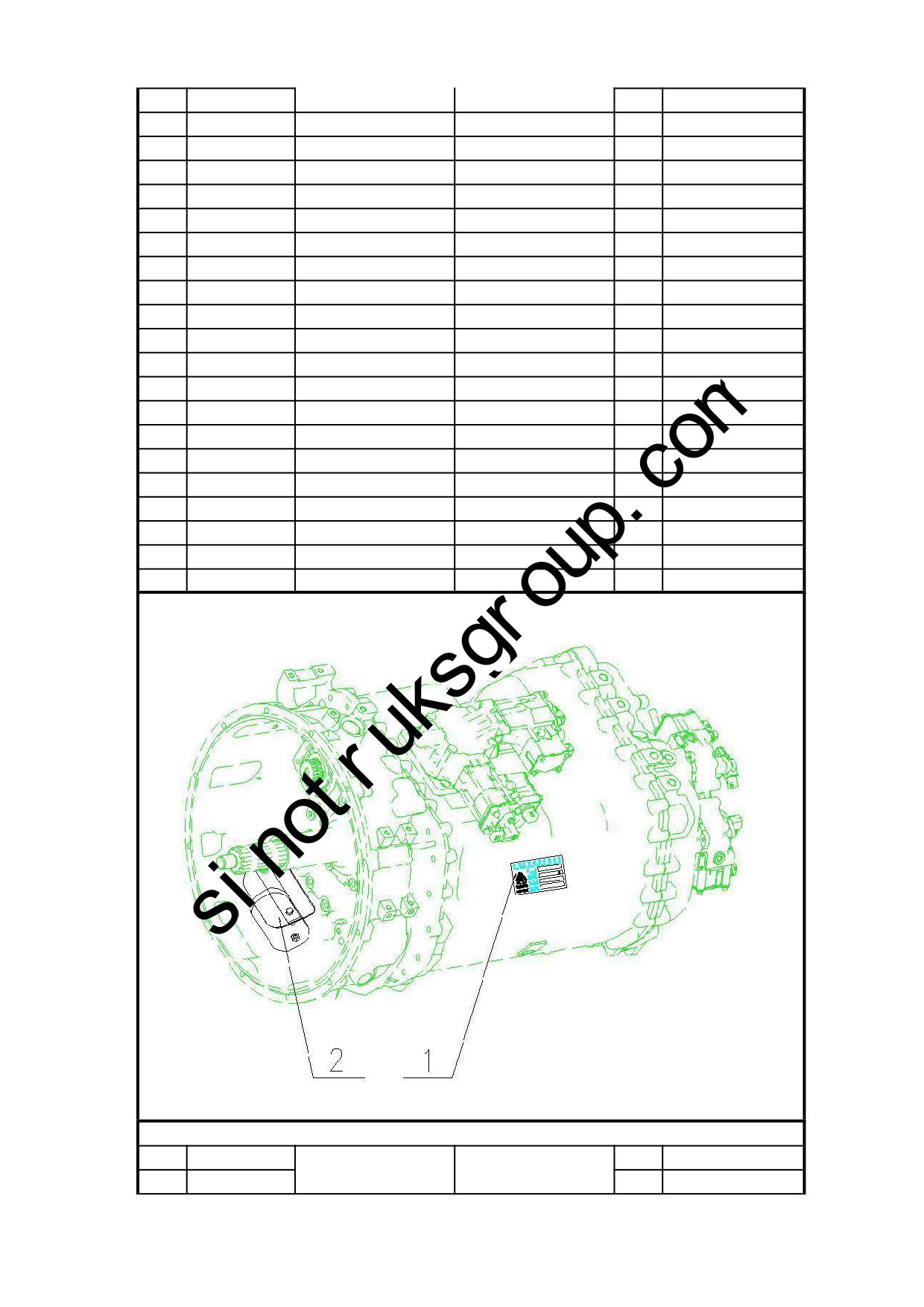

3.1.16 标牌组件/Name plate

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

第 25 页

Sinotruk Howo Tractor Spere Parts Catalog - page 1
