Sinotruk Howo Dump Truck Spare Parts Catalog

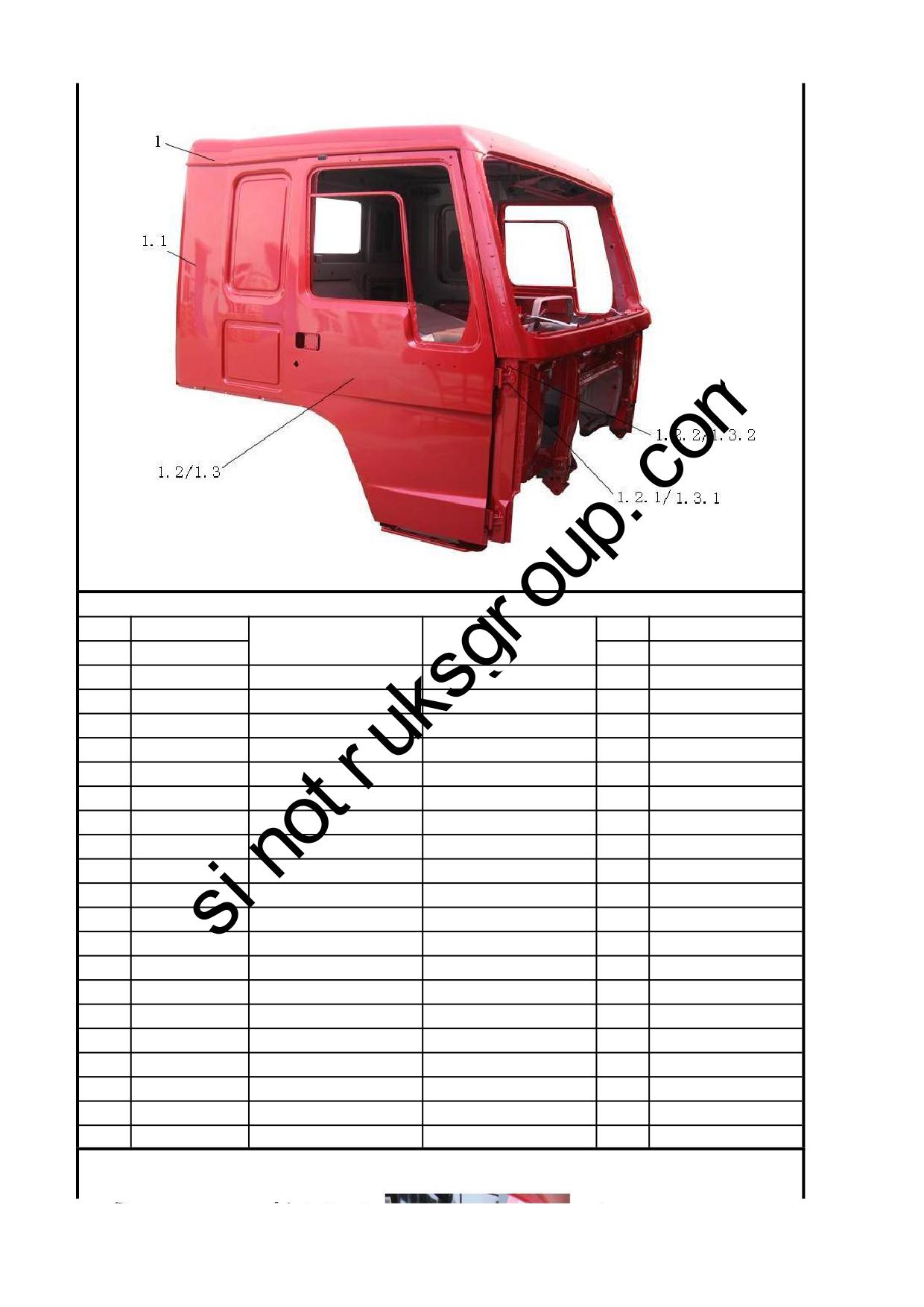

1.02 10款涂漆的加长驾驶室本体/Cab Body（L）

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642100009

10款加长驾驶室本体带车门

Cab Body(with doors)

incl.(2-426)

1.1

AZ1642180041

10款加长驾驶室本体

Cab body

1.2

AZ1642210001

左车门总成/1085871

Door assembly L.

1.2.1

WG1642210009

车门铰链总成

Hinge ass.

1.2.2

Q1840825

六角法兰面螺拴

Bolt

1.3

AZ1642210002

右车门总成(与左件对称）/

Door assembly R.

1.3.1

WG1642210009

车门铰链总成

Hinge ass.

1.3.2

Q1840825

六角法兰面螺拴

Bolt

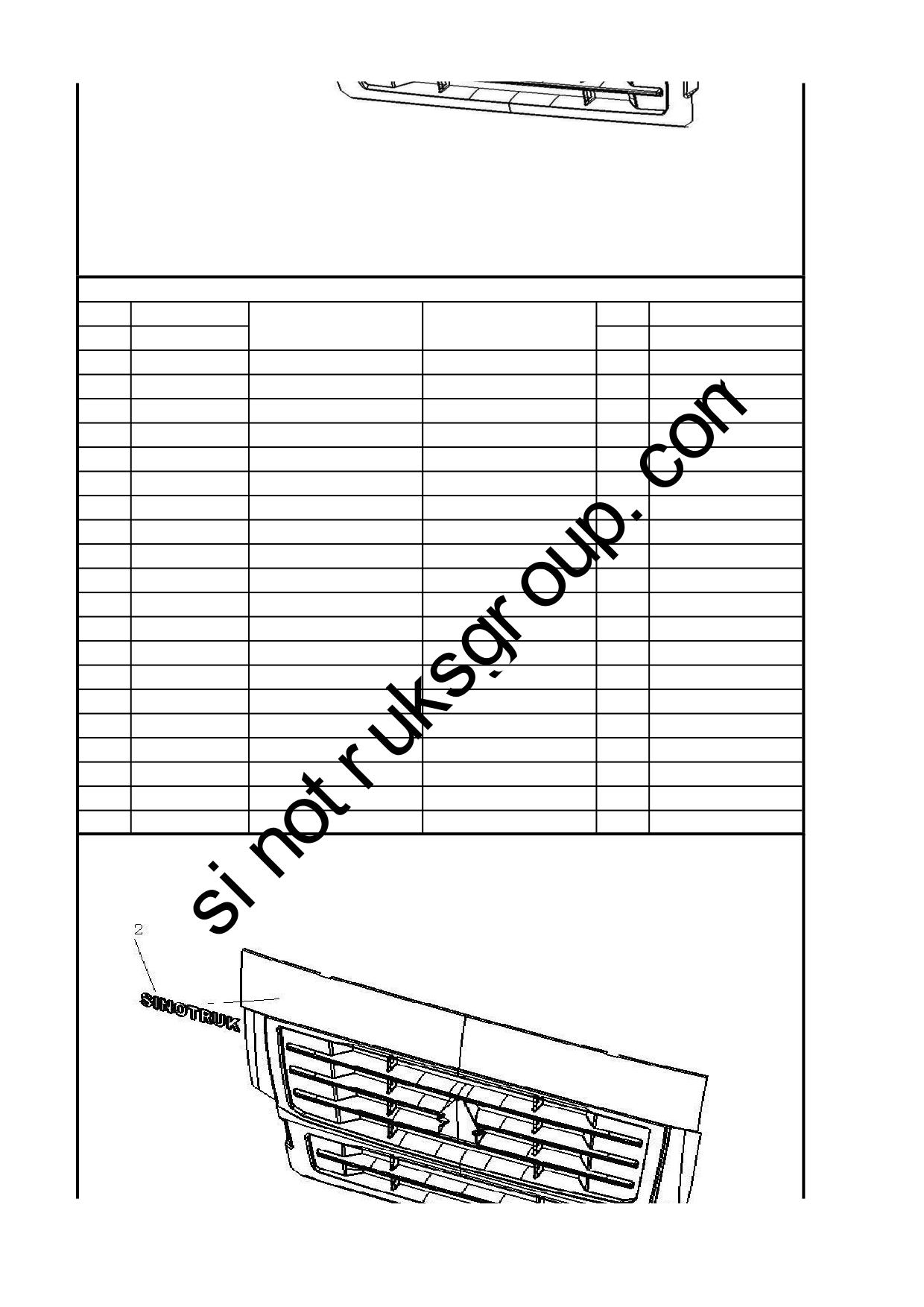

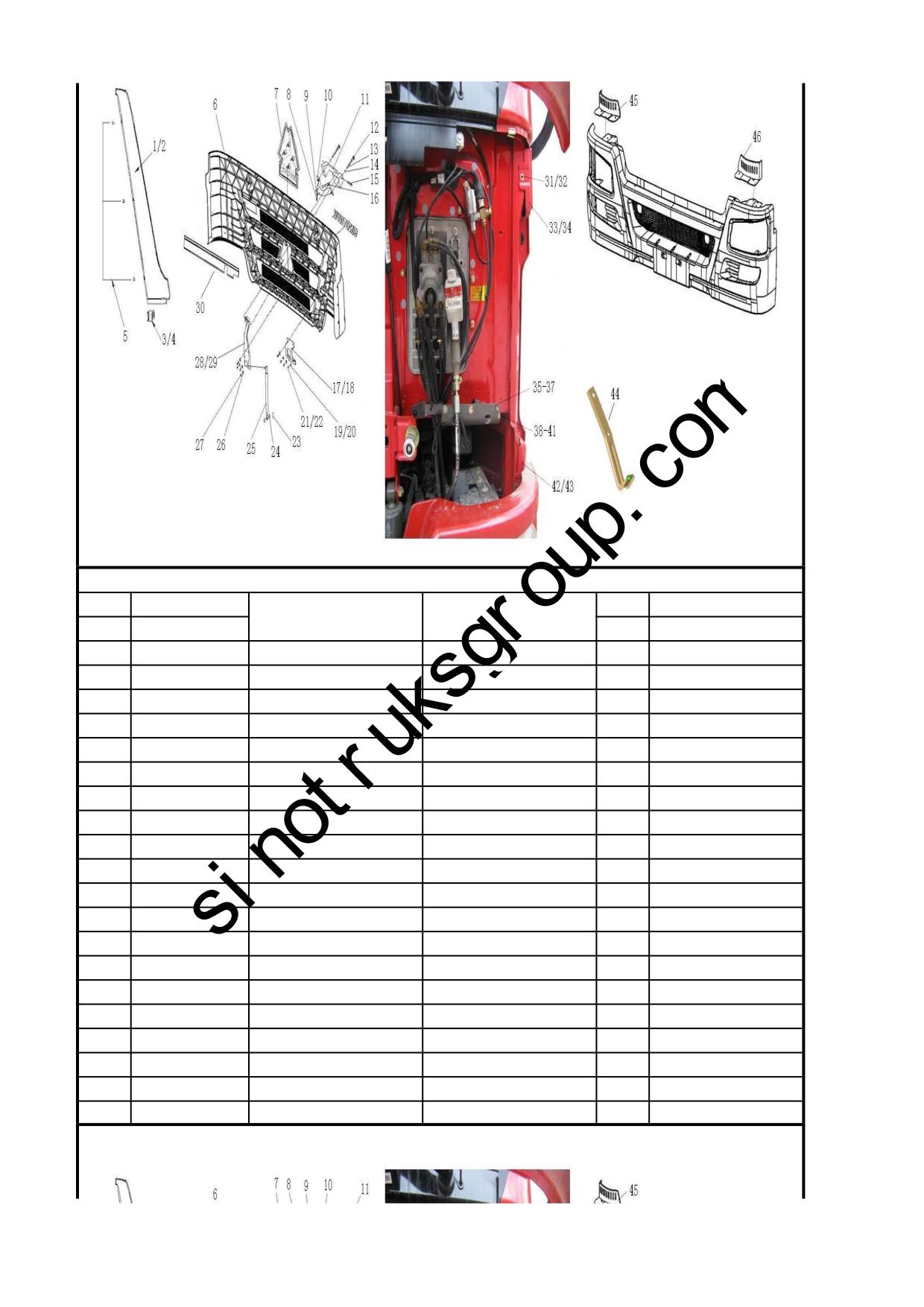

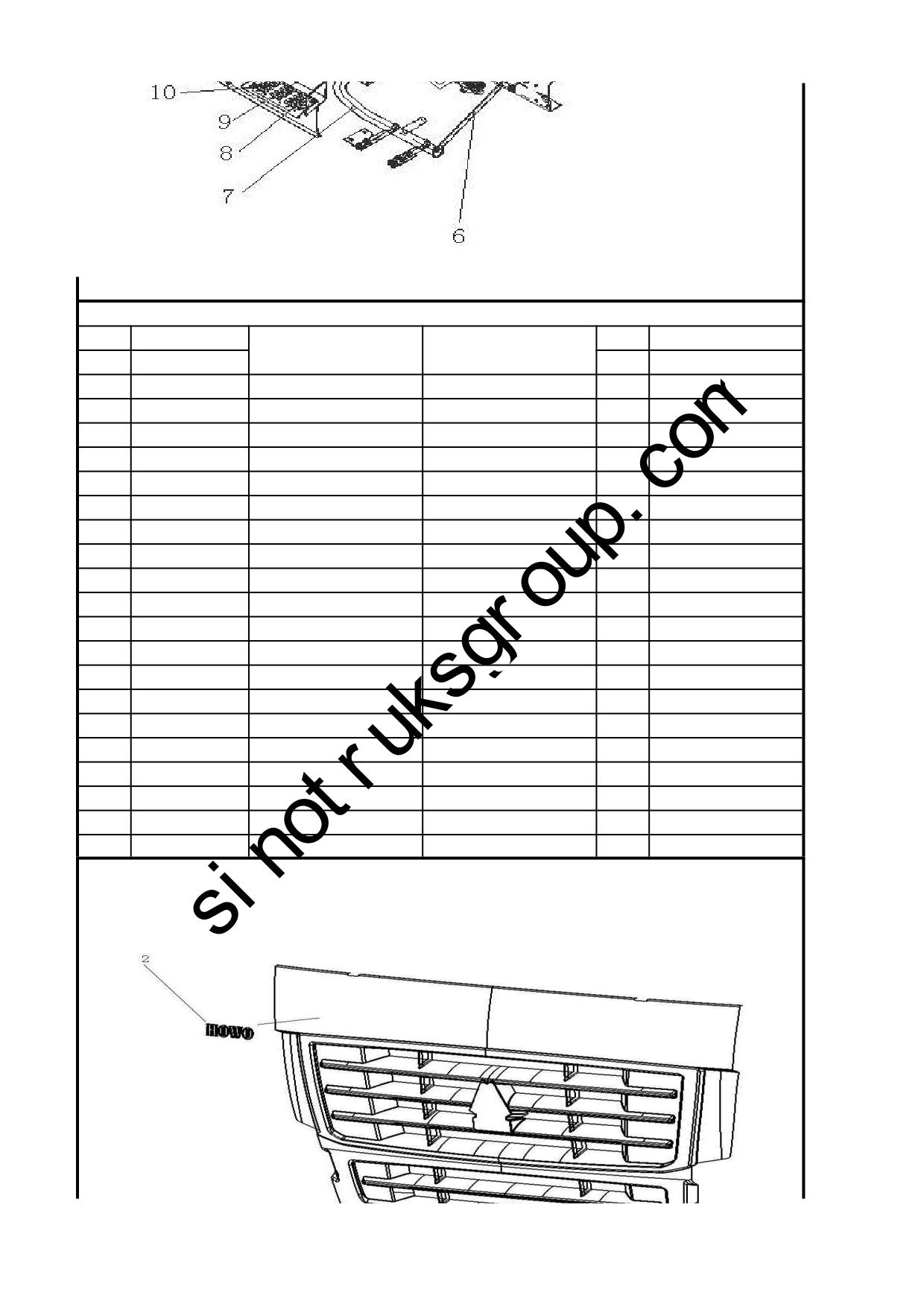

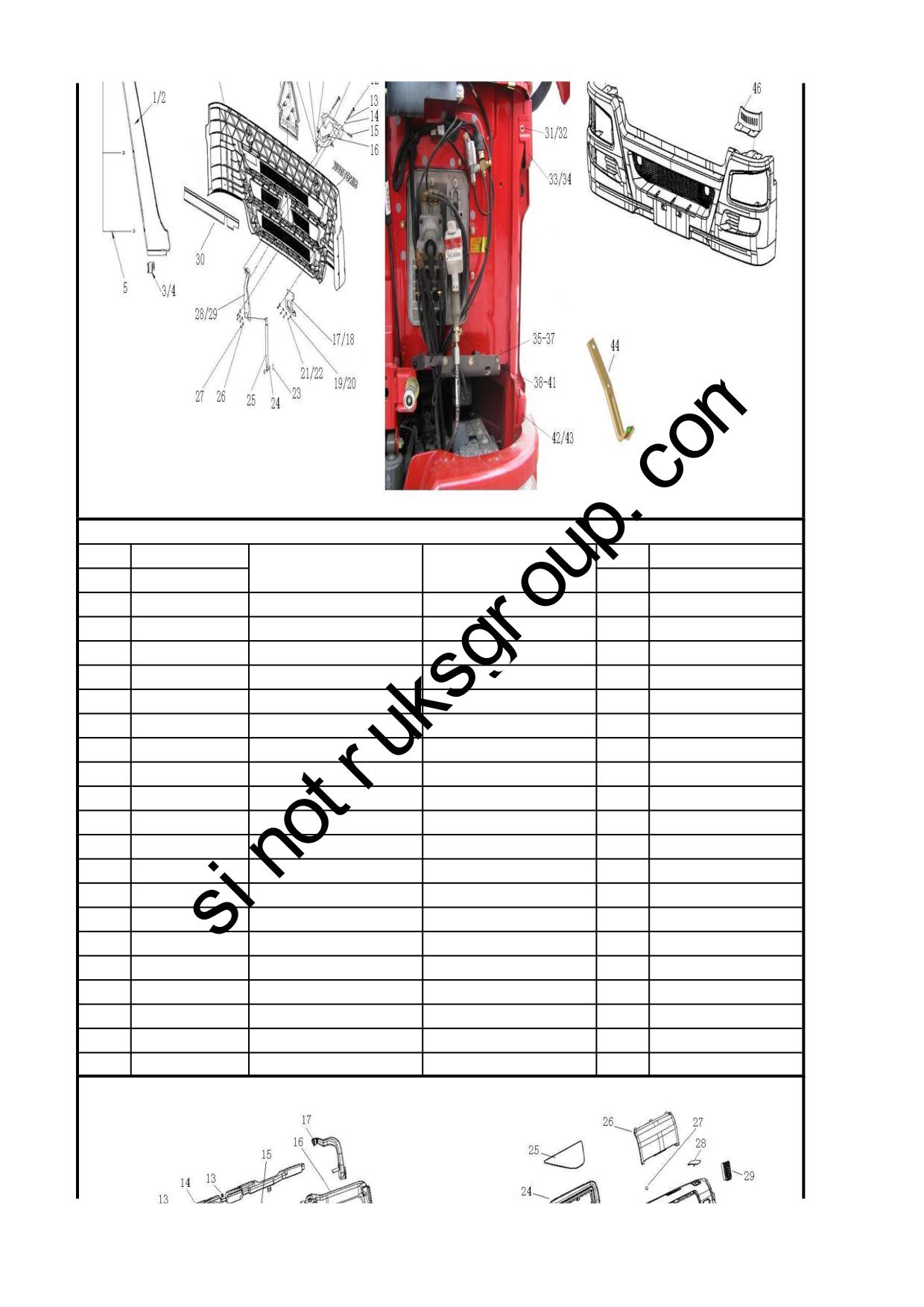

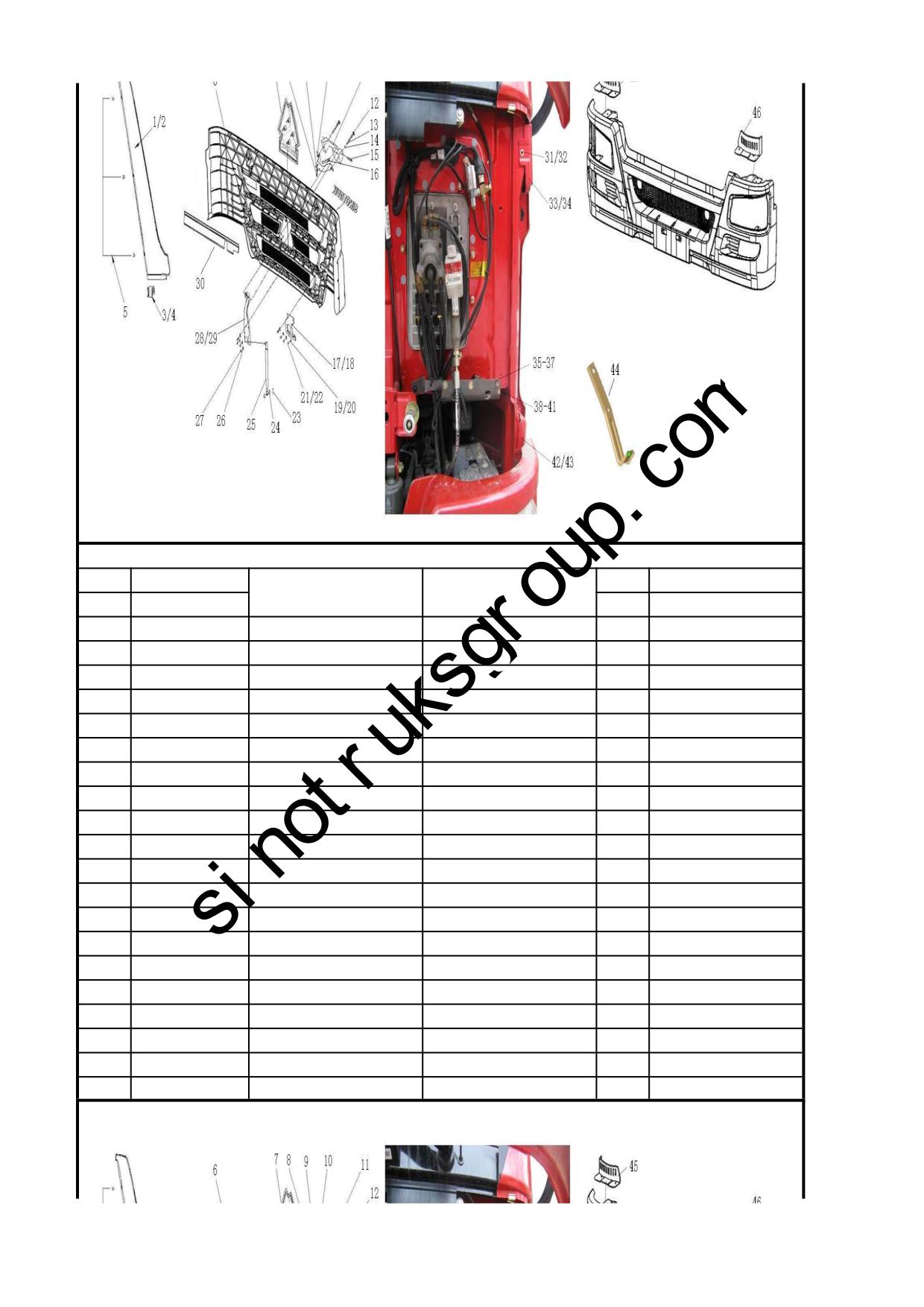

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642111019

左A立柱装饰板

Panelling for "A" pole -left

WG1642111020

右A立柱装饰板

Panelling for "A" pole -right

WG1642110021

左A立柱固定夹

Clip

WG1642110041

右A立柱固定夹

Clip

WG1642110022

A立柱固定用塑料铆钉

Rivet

WG1642111010

10款HOWO前面罩

Front cover

WG1664110006

重汽公司图案商标（N07高地

Logo

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

WG1642110033

右铰链焊接总成（与左件对

Hinge ass. -right

WG1642110016

铰链座

Hinge seat

WG1642930003

堵盖

Plug

Q218B0850

内六角园柱头螺钉

Screw

Q40008

小垫圈

Washer

WG1642110017

铰链销

Hinge pin

WG1642110018

保护条

Strip

WG1642110027

面罩右锁总成

Lock ass. -right

WG1642110028

面罩左锁总成（与右件对称

Lock ass. -left

Q40206

大垫圈

Washer

Q40206

大垫圈

Washer

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B0616

六角头螺栓

Screw

Q150B0616

六角头螺栓

Screw

Q5002014

开口销

Split pin

WG9100360134

隔环

Spacer

WG1642111030

10款HOWO气体弹簧支撑栓

Air spring

Q40208

大垫圈

Washer

Q150B0816

六角头螺栓

Screw

WG1642110032

左铰链焊接总成

Hinge ass. -left

WG1642110034

挡水板

Plate

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

WG1642111023

车门左上铰链盖

Hinge cover - left

WG1642111024

车门右上铰链盖(与左件对称

Hinge cover - right

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

AZ1630110176

圆缓冲块

Block

Q340B06

I型六角螺母

Nut

Q40206

大垫圈

Washer

Q40306

弹簧垫圈

Spring washer

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

1.03 10款HOWO前面罩总成/10HW Front Cover Ass.

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642111021

车门左下铰链盖

Hinge cover - left

WG1642111022

车门右下铰链盖(与左件对称

Hinge cover - right

WG1642111047

面罩限位块左支架总成

Bracket - left

WG1642931002

右装饰板

Plate - right

WG1642931001

左装饰板

Plate - left

Q40216

大垫圈

Washer

Q40216

大垫圈

Washer

WG1642111048

面罩限位块右支架总成

Bracket - right

Q2714822

十字槽盘头自攻螺钉

Screw

Q340B06

I型六角螺母

Nut

WG9918580018

RFID电子标签

Label

WG1642110014

铰链座支架总成

Bracket

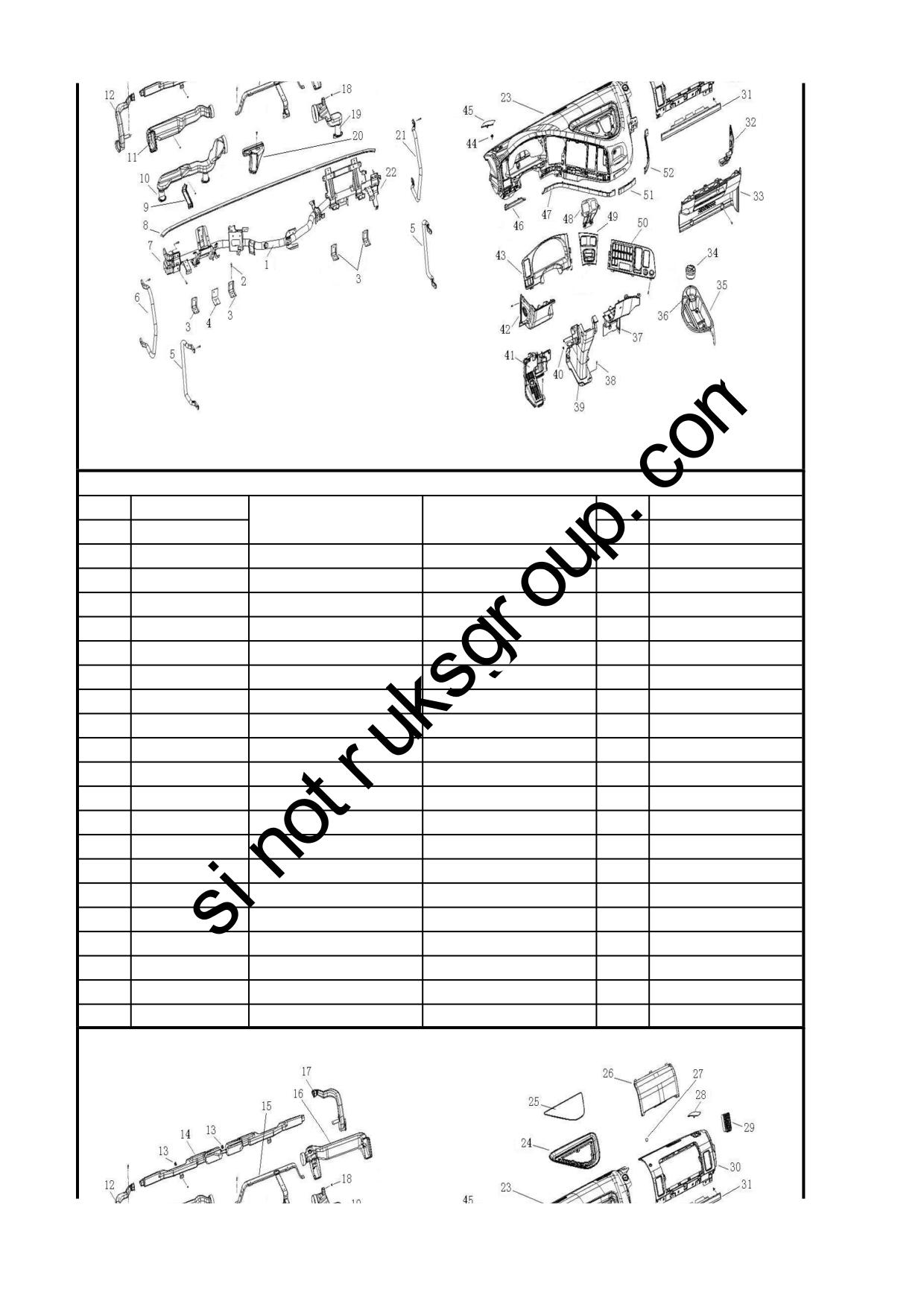

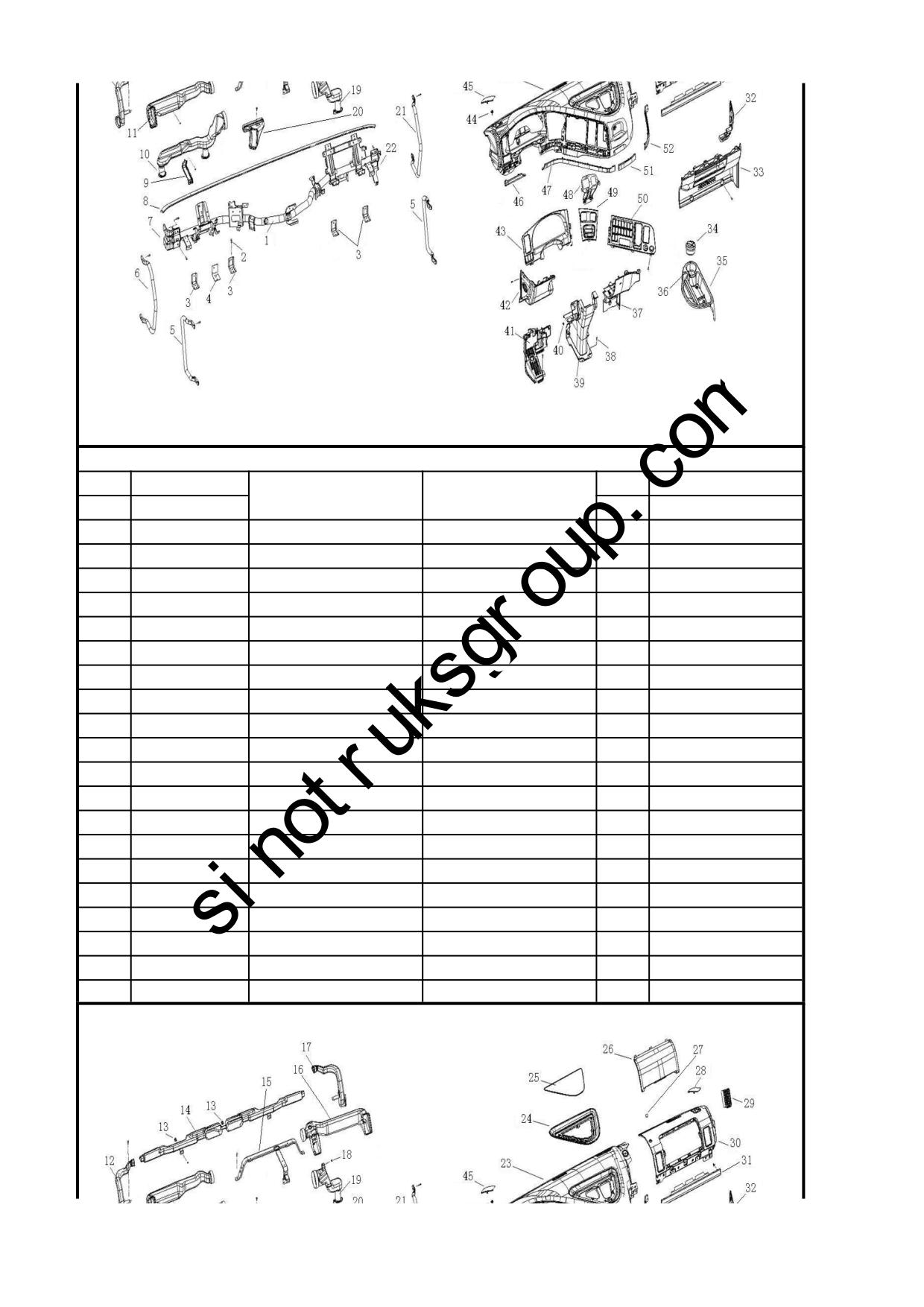

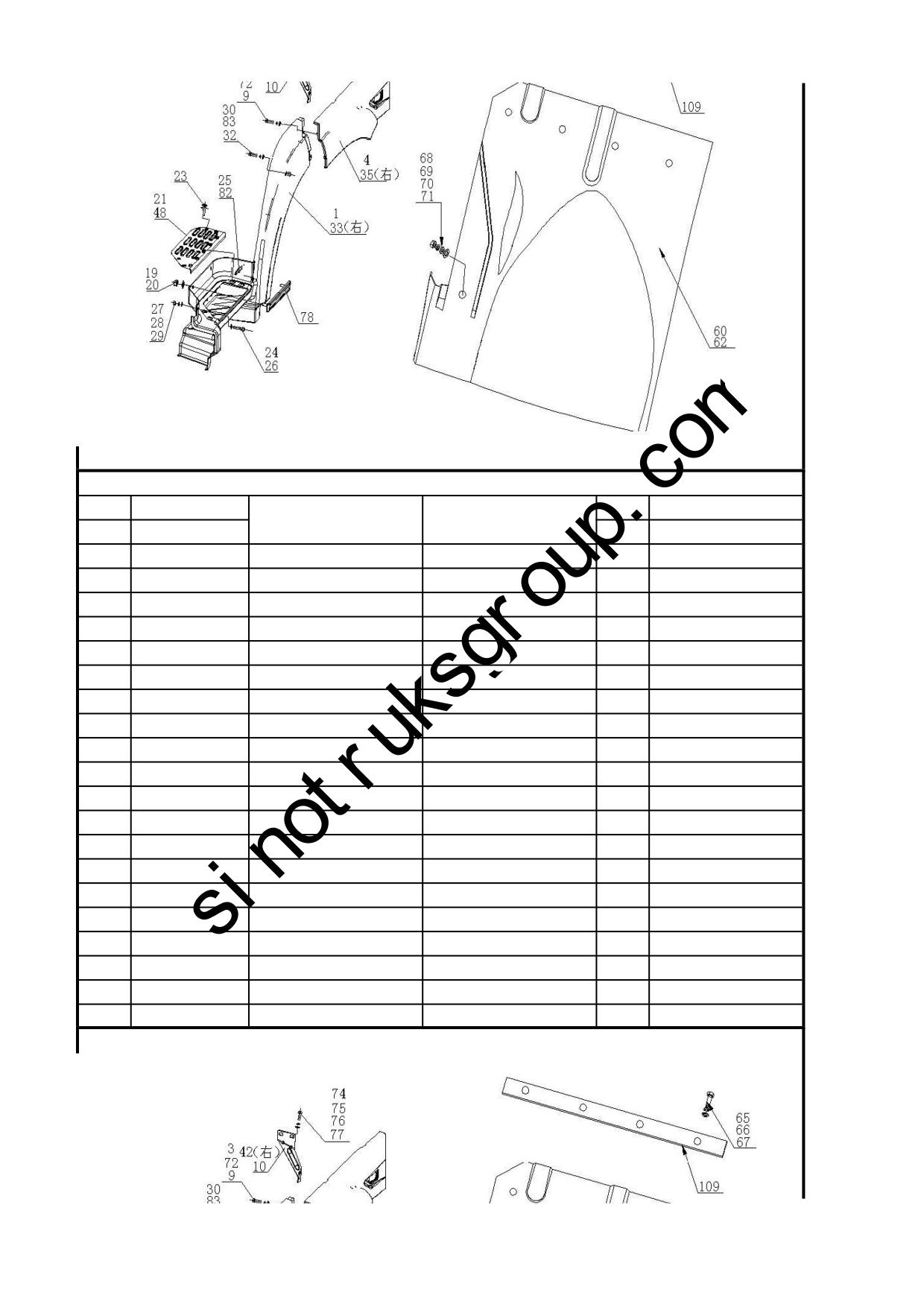

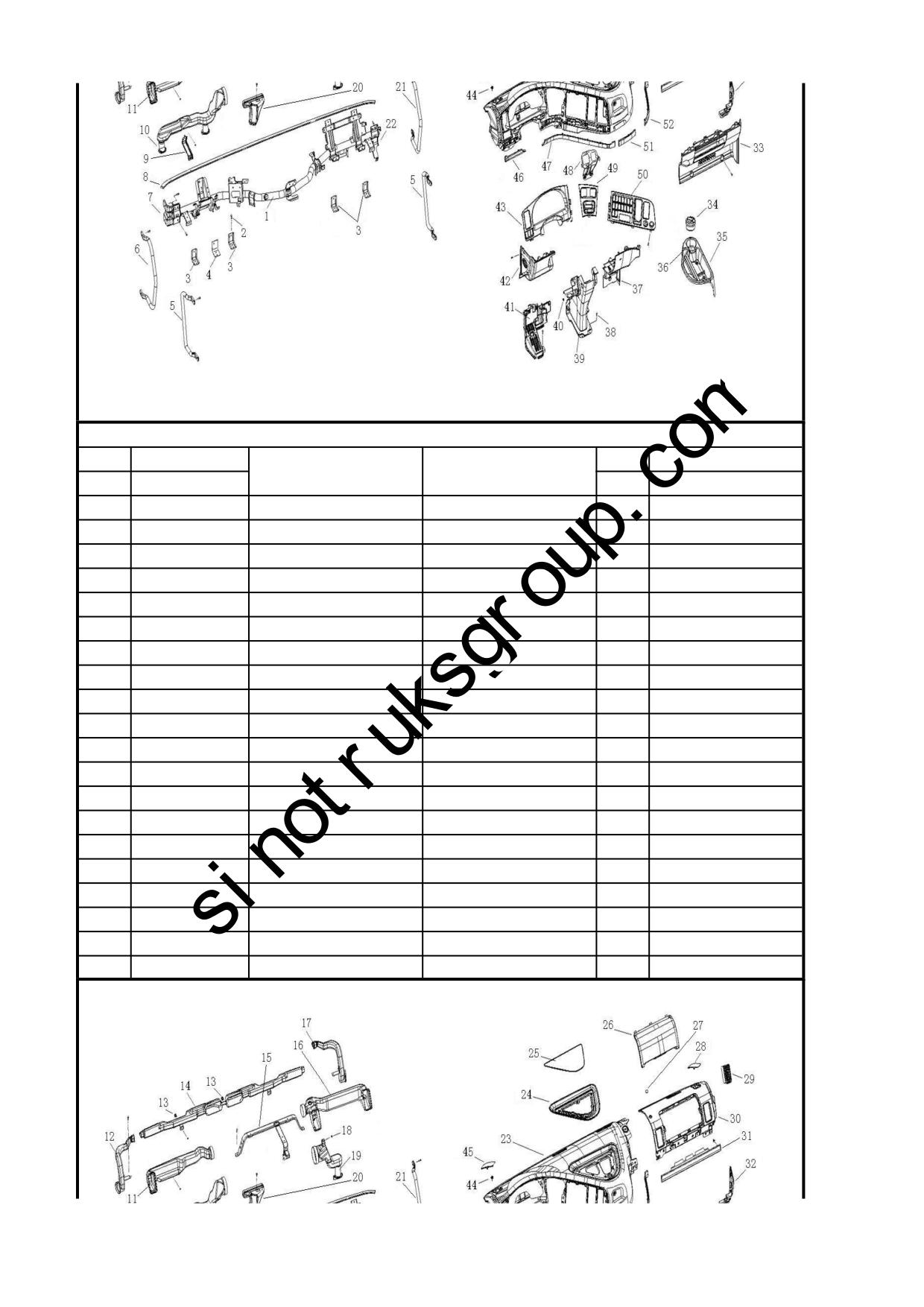

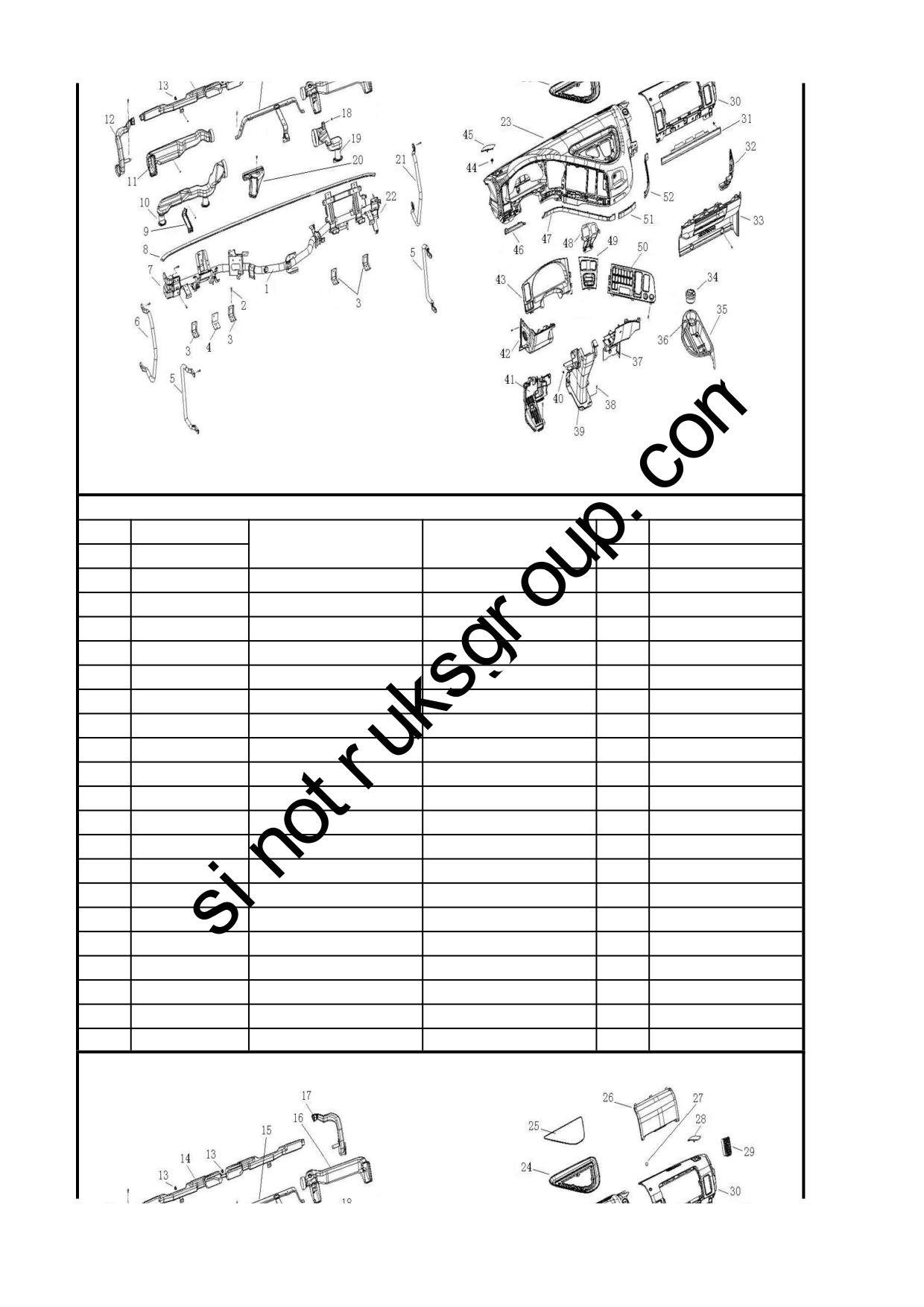

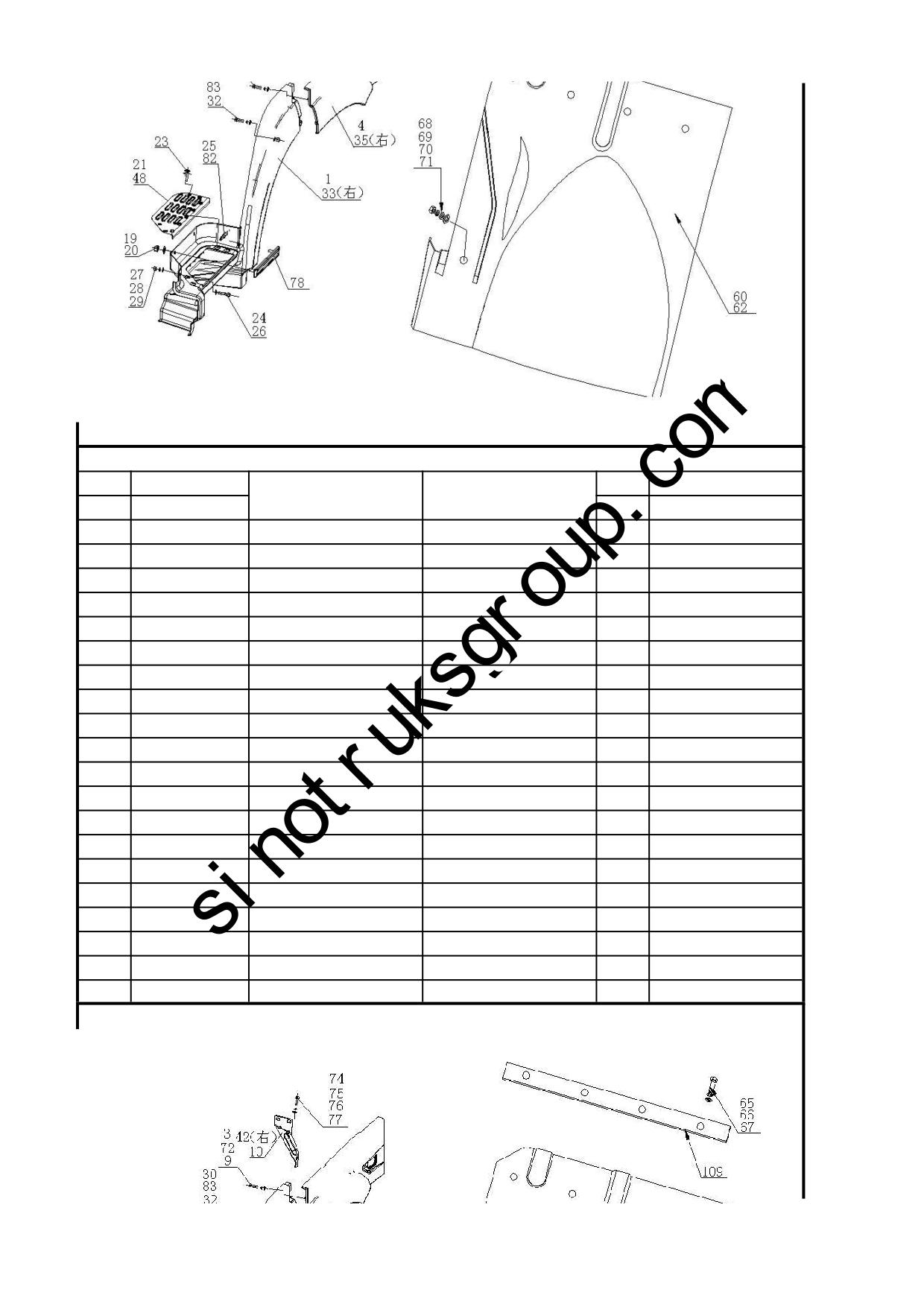

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642161064

仪表台横梁焊接总成

Cross member assembly

Q2360620F31

组合件

Screw assembly

AZ1642160181

地板支架总成

Bracket assembly

AZ1642160251

转向柱右侧地板支架总成

Bracket assembly

WG1642160052

后扶手

Handle

WG1642160047

左前上车扶手

Handle

WG1642160060

仪表台横梁左支座总成

Support seat -left

WG1642160010

前密封条

Sealing strips

WG1642160021

左下风道固定支架总成

Bracket

WG1642160017

左下风道总成

Air Tube assembly

WG1642160031

左侧风道总成

Air Tube assembly

WG1642160011

左除霜风道总成

Air Tube assembly

WG1642160146

塑料销座

Base

WG1642160025

前除霜风道总成

Air Tube assembly

AZ1642160109

横梁上部仪表台支架总成

Bracket assembly

WG1642160037

右侧风道总成

Air Tube assembly

WG1642160014

右侧除霜风道总成（与左件

Air Tube assembly

WG1642930009

卡簧螺母

Nut

WG1642160023

右下风道总成

Air Tube assembly

WG1642160042

中后风道总成

Air Tube assembly

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642160050

右前上车扶手总成（与左件

Handle

WG1642160062

仪表台横梁右支座总成（与

Support seat -right

WG1642160120

司机侧仪表台总成

Dashboard assembly

WG1642160213

仪表台中上部盖板

Cover

WG1642160214

仪表台中上部软垫

Cushion

WG1642160215

电器箱盖总成

Cover assembly

WG1642930010

孔盖

Cover

WG1642160239

仪表台右前部螺钉盖板

Cover

WG1642160150

出风口总成

Air outlet assembly

WG1642160170

副司机侧仪表台总成

Dashboard assembly

WG1642160175

副司机侧装饰条总成

side panel decker assembly

WG1642160172

副司机侧仪表台下护面侧盖

Cover assembly

WG1642160177

副司机侧仪表台下护面总成

Shield assembly

WG1642161243

便携式烟灰缸总成

Ashtray assembly

WG1642160242

发动机罩储物盒

Case

WG1642161242

点烟器孔盖

Cover

WG1642160230

转向柱右侧下护面总成

Shield assembly

WG1642930620

组合件

Combination screw

WG1642161217

转向柱下护罩

Cover

WG1642930009

卡簧螺母

Nut

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642160236

搁脚台总成

Bracket assembly

WG1642160218

转向柱左侧下护面总成

Shield assembly

WG1642160183

仪表板盖板总成

Panel assembly

AZ1642930011

M6带橡胶垫的组合螺栓

Bolt assembly

WG1642160238

仪表台左前部螺钉盖板

Cover

WG1642160232

转向柱左侧装饰条总成

Sealing

WG1642160234

转向柱右侧装饰条总成

Panel

AZ1642160188

手制动阀固定支架

Bracket

WG1642160186

手制动阀盖板总成

Panel assembly

WG1642160190

开关面板总成

Panel assembly

WG1642160124

水杯架前端盖

Cover

WG1642160138

装饰条总成-中部

Sealing

AZ1642930011

M6带橡胶垫的组合螺栓

Bolt assembly

WG1642160215

电器箱盖总成

Cover assembly

WG1642160236

搁脚台总成

Bracket assembly

WG1642160177

副司机侧仪表台下护面总成

Shield assembly

WG1642160242

发动机罩储物盒

Case

WG1642160238

仪表台左前部螺钉盖板

Cover

AZ1642160181

地板支架总成

Bracket assembly

WG1642930014

堵盖

Cover

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q340B06F31

Ⅰ型六角螺母

Nut

Q40306F31

弹簧垫圈

Spring washer

Q40206F31

大垫圈

Washer

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q2360620F31

组合件

Screw assembly

Q40308F31

弹簧垫圈

Spring washer

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

Q40205F31

大垫圈

Washer

Q2140516F31

十字槽盘头螺钉

Screw

Q40205F31

大垫圈

Washer

Q40305F31

弹簧垫圈

Spring washer

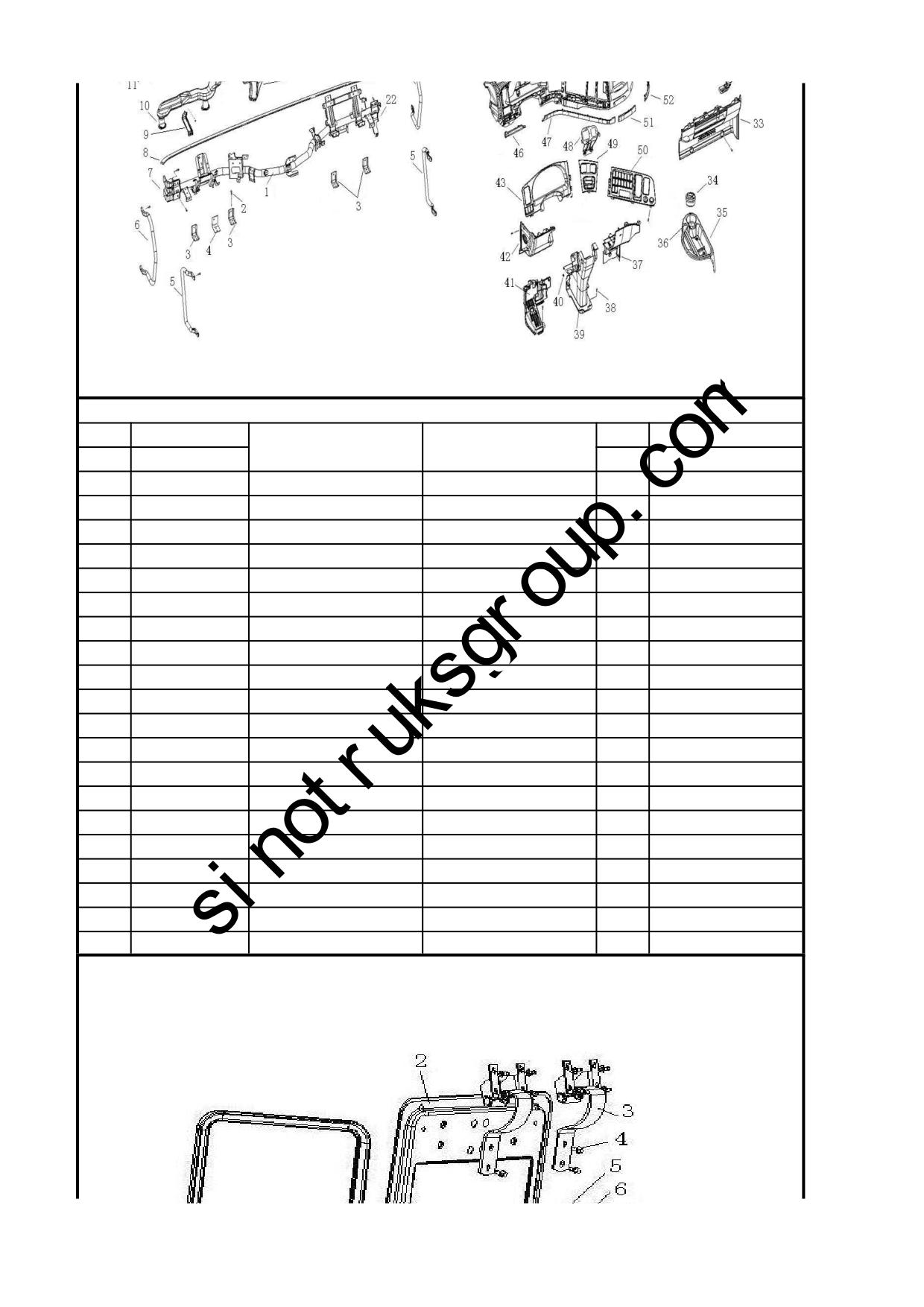

1.04 仪表台/Dashboard

1.04 仪表台/Dashboard

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642930620

组合件

Combination screw

WG1642930620

组合件

Combination screw

Q39748202F31

簧片螺母

Nut

Q2140820F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q2714816F31

十字槽盘头自攻螺钉

Screw

WG1642930620

组合件

Combination screw

Q40106F31

平垫圈

Washer

Q40306F31

弹簧垫圈

Spring washer

Q2140620F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q40305F31

弹簧垫圈

Spring washer

Q40205F31

大垫圈

Washer

Q2140516F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

Q40106F31

平垫圈

Washer

Q2140620F31

十字槽盘头螺钉

Screw

WG1642930620

组合件

Combination screw

Q40305F31

弹簧垫圈

Spring washer

100

Q40105F31

平垫圈

Washer

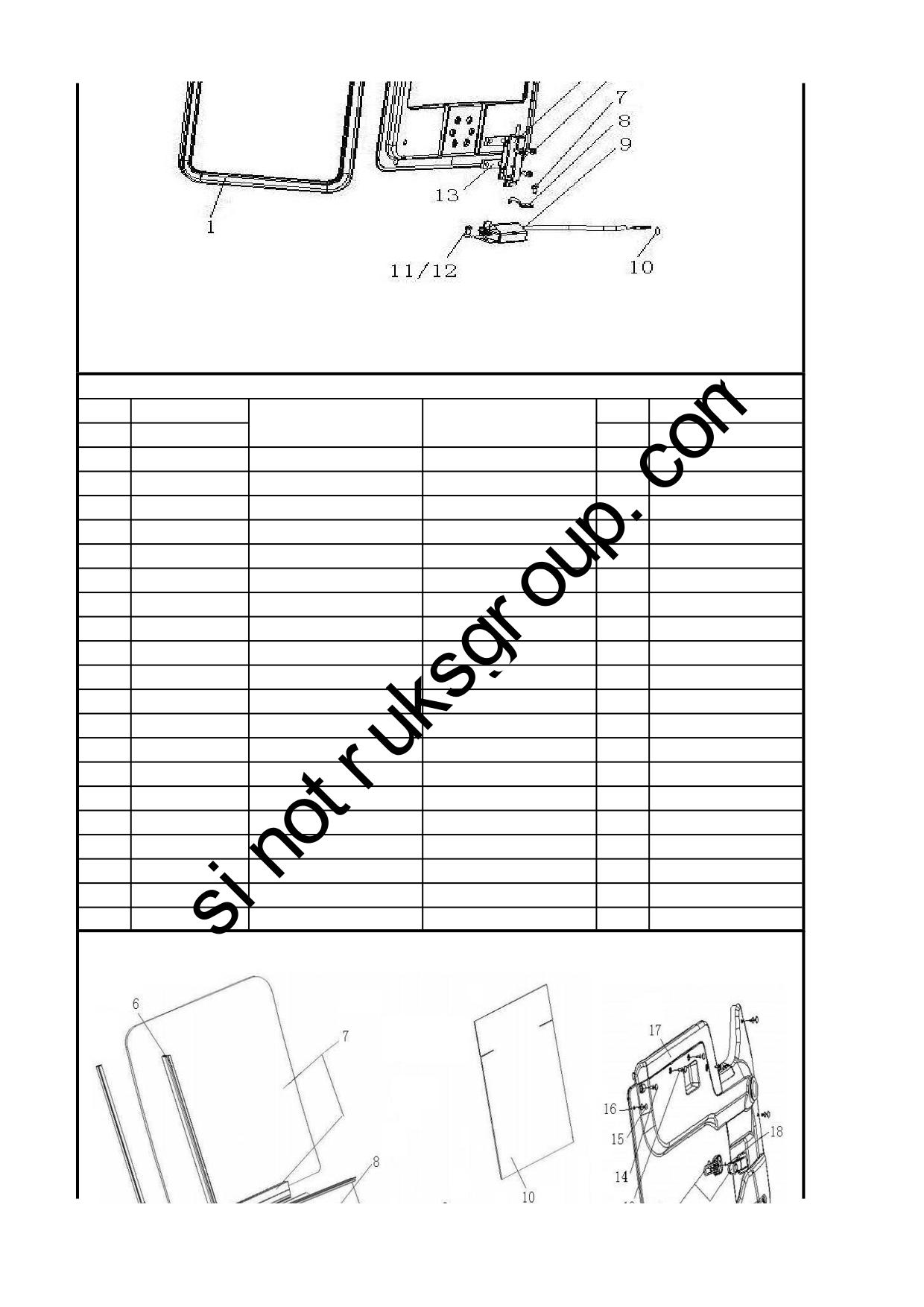

1.05 驾驶室工具箱/Tool Box

1.05 驾驶室工具箱/Tool Box

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642290006

工具箱密封条

Sealing strip

WG1642770006

顶窗盖板焊接总成

Cover ass.

WG1642290002

工具箱铰链总成

Hinge ass.

Q1840612

六角法兰面螺栓

Screw

WG1642290005

工具箱锁销总成

Lock pin ass.

Q218B0612

内六角圆柱头螺钉

Screw

Q218B0616

内六角圆柱头螺钉

Screw

Q68208

一端固定式单管夹片

Clip

WG1642290003

工具箱锁总成

Lock ass.

WG1642290004

垫板

Plate

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

WG1642290007

工具箱锁拉环

Lock ring

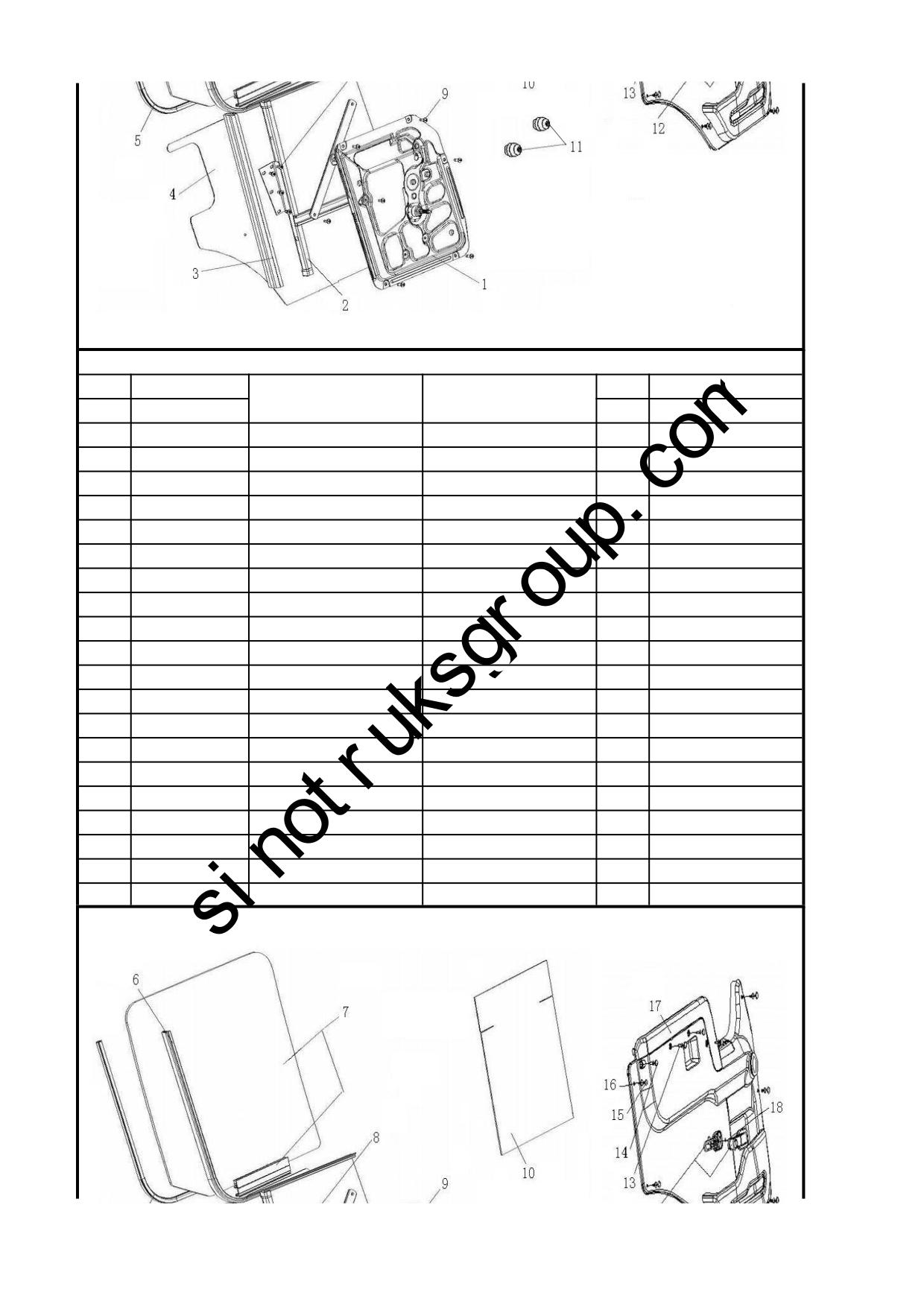

1.06 驾驶室车门附件/Door Accessories

1.06 驾驶室车门附件/Door Accessories

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642330003

左玻璃升降器总成

Window lifter

WG1642330015

滑槽密封条

Sealing strips

WG1642330009

左玻璃滑槽

Guide

AZ1642330019

车门保护层1084370右门

Protection

WG1642330013

外密封条

Sealing strips

WG1642330011

内密封条

Sealing strips

WG1642330060

左车门玻璃总成

Door glass assembly

Q2140610

十字槽盘头螺钉

Screw

Q2140612

十字槽盘头螺钉

Screw

AZ1642330051

薄膜

Plastic film

AZ1642930050

橡胶堵塞

Plug

WG1642330001

把手

Handle

Q2140620

十字槽盘头螺钉

Screw

WG1642930007

螺钉罩盖

Cover

WG1642930006

塑料开尾铆钉2

Rivet

WG1642930005

塑料开尾铆钉1

Rivet

WG1642330020

门内护板总成-左门

Panel assembly

Q43108

轴用弹性挡圈

Circlip

WG1642330004

右玻璃升降器总成(与左对称)

Window lifter

WG1642330010

右玻璃滑槽(与左对称)

Glass guide

1.06 驾驶室车门附件/Door Accessories

1.06 驾驶室车门附件/Door Accessories

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642330040

门内护板总成-右门

Panel assembly

Q2140620

十字槽盘头螺钉

Screw

AZ1642930050

橡胶堵塞

Plug

WG1642330061

称)

Door glass assembly

WG1642930005

塑料开尾铆钉1

Rivet

WG1642930006

塑料开尾铆钉2

Rivet

WG1642930007

螺钉罩盖

Cover

AZ1642330119

车门保护层-左门

Protection

Q39748201

簧片螺母

Nut

Q2140625

十字槽盘头螺钉

Screw

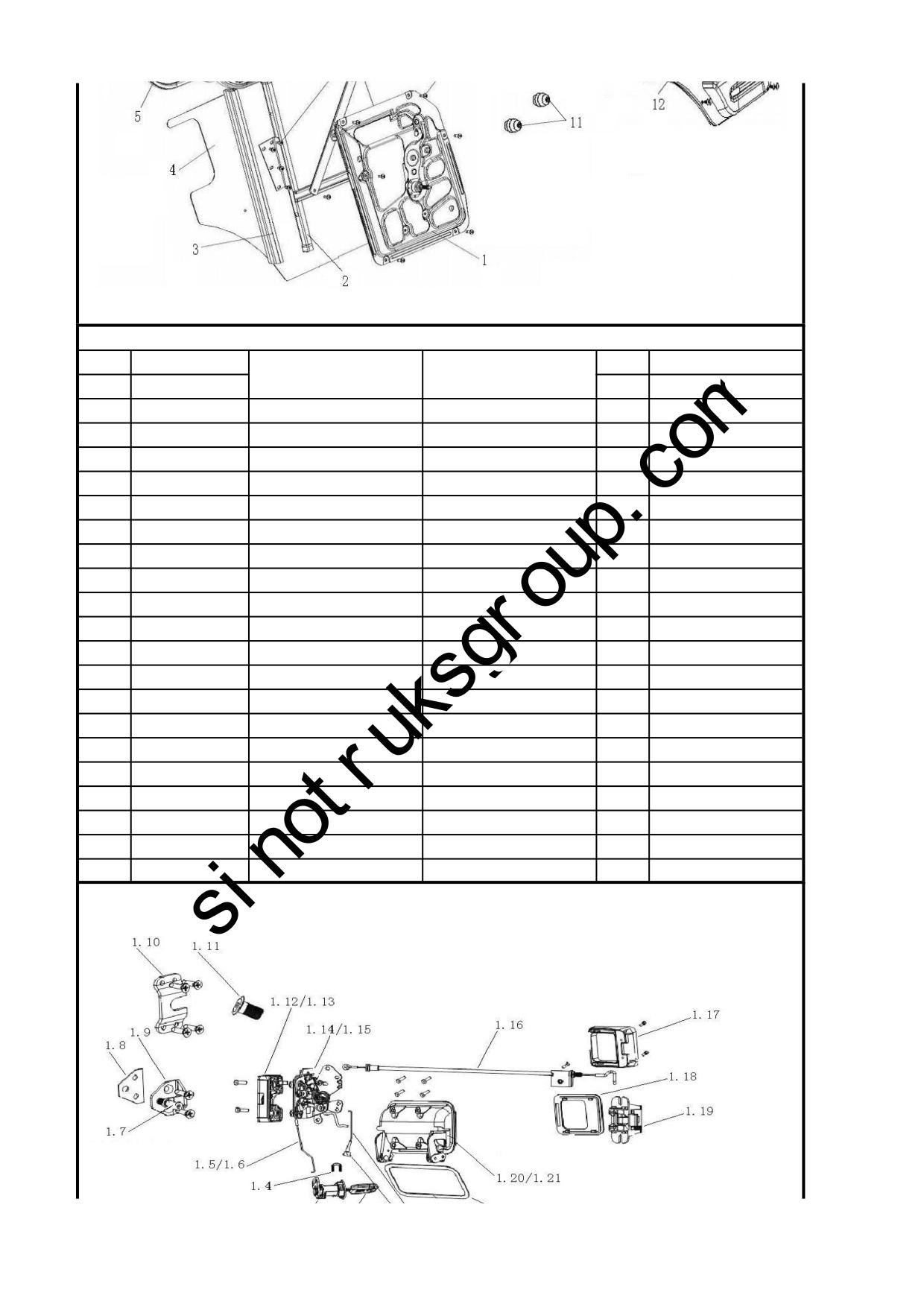

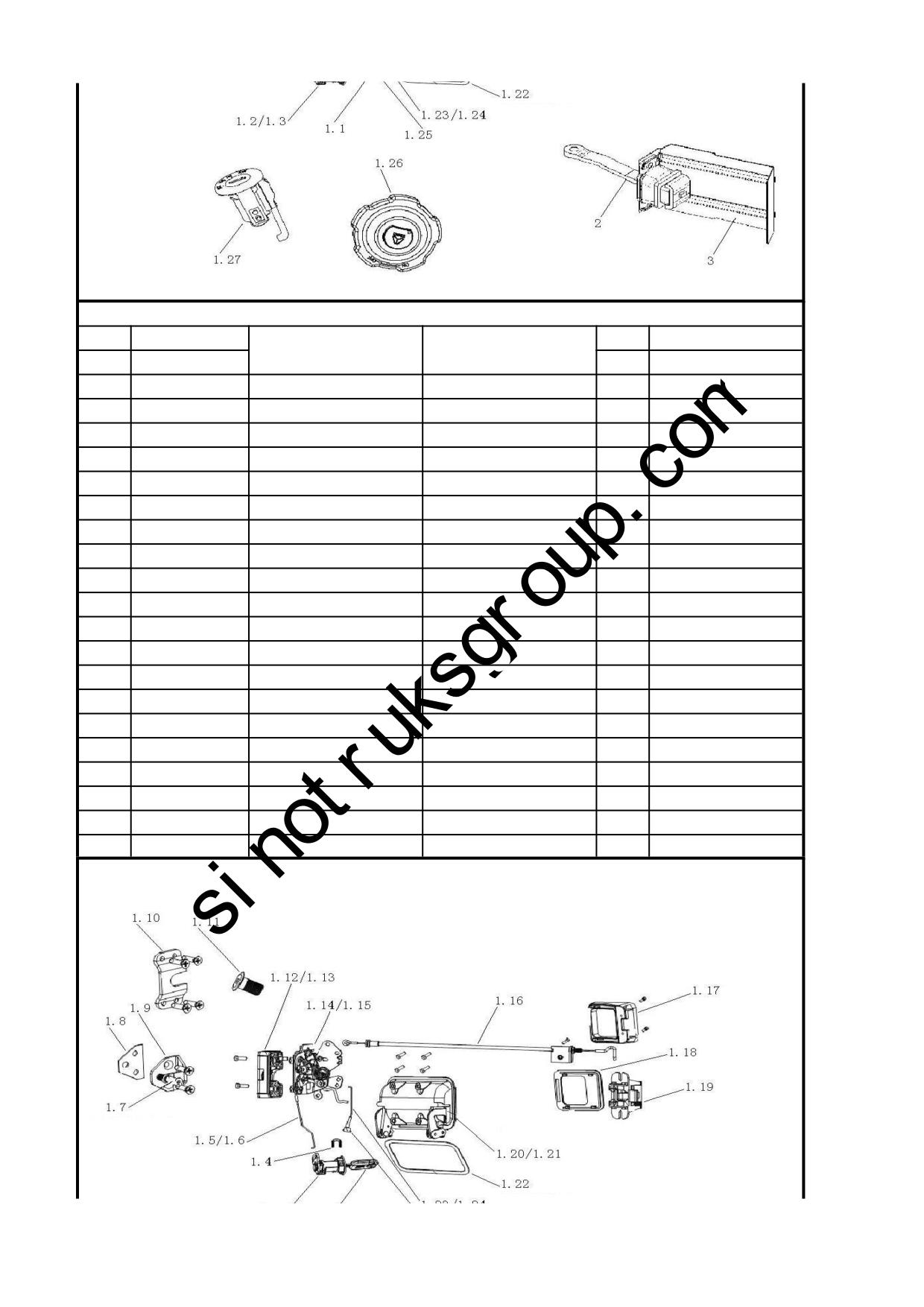

1.07 门锁/Door Lock

1.07 门锁/Door Lock

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642341010

门锁+油箱盖+点火锁芯总成

Door latch + fuel tank cover +

1.1

WG1642340011

车门锁钥匙牌总成

Card

1.2

WG1642340008

左车门锁芯总成

Lock cylinder-left

1.3

WG1642340009

右车门锁芯总成(与左件对称

Lock cylinder-right

1.4

WG1642340010

锁芯卡片

Clip

1.5

WG1642340016

左门锁控制杆总成I

Control rod

1.6

WG1642340036

右门锁控制杆总成I（与左件

Control rod

1.7

WG1642340024

锁销

1.8

WG1642340023

锁销支架垫板

Plate

1.9

WG1642340022

锁销支架

Latch bracket

1.10

WG1642340020

辅助支撑支座

Seat

1.11

WG1642340021

辅助支撑销

1.12

WG1642340012

左门锁挡块总成

Block

1.13

WG1642340013

右门锁挡块总成(与左件对称

Block

1.14

WG1642340014

左车门锁体总成

lock body

1.15

WG1642340015

右车门锁体总成(与左件对称

lock body

1.16

WG1642340028

门锁拉丝总成

Rope

1.17

WG1642340033

内开启手柄

Handle

1.18

WG1642340032

内开启手柄盖

Cover

1.19

WG1642340031

内开启总成

Openning diviec

1.07 门锁/Door Lock

1.07 门锁/Door Lock

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.20

WG1642340101

左车门外手柄总成

Outer handle ass.of left door

1.21

WG1642340102

右车门外手柄总成（与左件

Outer handle ass.of right door

1.22

WG1642340002

垫片

Washer

1.23

WG1642340018

左门锁控制杆总成III

Control rod

1.24

WG1642340029

右门锁控制杆总成III(与左

Control rod

1.25

WG1642340030

橡胶护套

Protected sleeve

1.26

WG9625550001

燃油箱锁盖总成

Cover

1.27

WG9725580099

钥匙起动开关锁芯总成

Key core

WG1642340026

限位拉带总成

Strap assembly

WG1642340027

限位拉带固定板

Plate

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40205

大垫圈

Washer

Q2140612

十字槽盘头螺钉

Screw

Q2540830

十字槽沉头螺钉

Screw

190003171356

塑料紧固带A5*280

Cable binder

Q2540820

十字槽沉头螺钉

Screw

Q5100835

销轴

Q5002526

开口销

Q41806

波形垫片

Shim

Q2140612

十字槽盘头螺钉

Screw

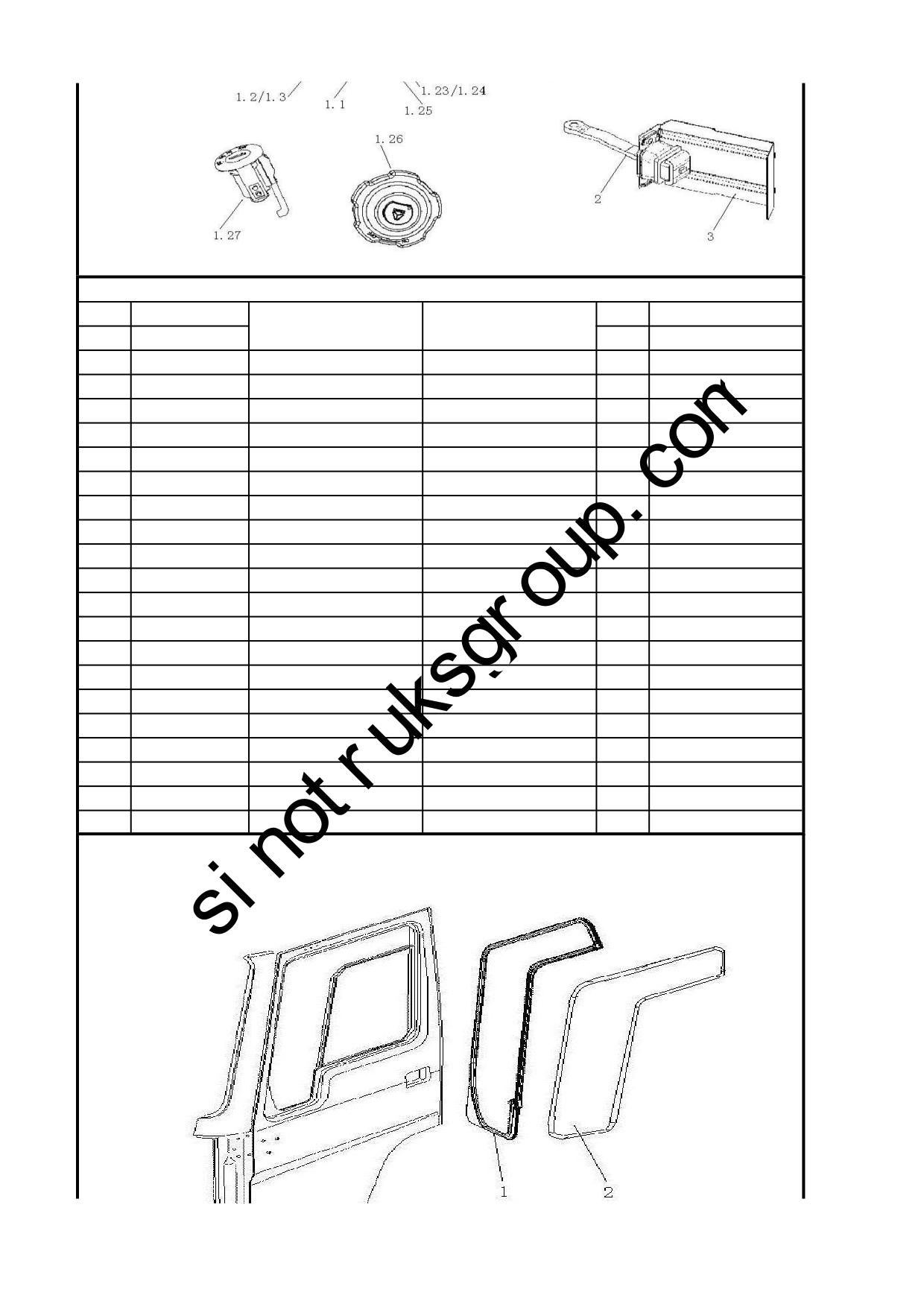

1.08 中长驾驶室角窗/Corner Window

1.08 中长驾驶室角窗/Corner Window

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642350001

左角窗玻璃密封条

Sealing strips

WG1642350003

左角窗玻璃

Glass

WG1642350002

右角窗玻璃密封条（与左件

Sealing strips

WG1642350004

右角窗玻璃（与左件对称）

Glass

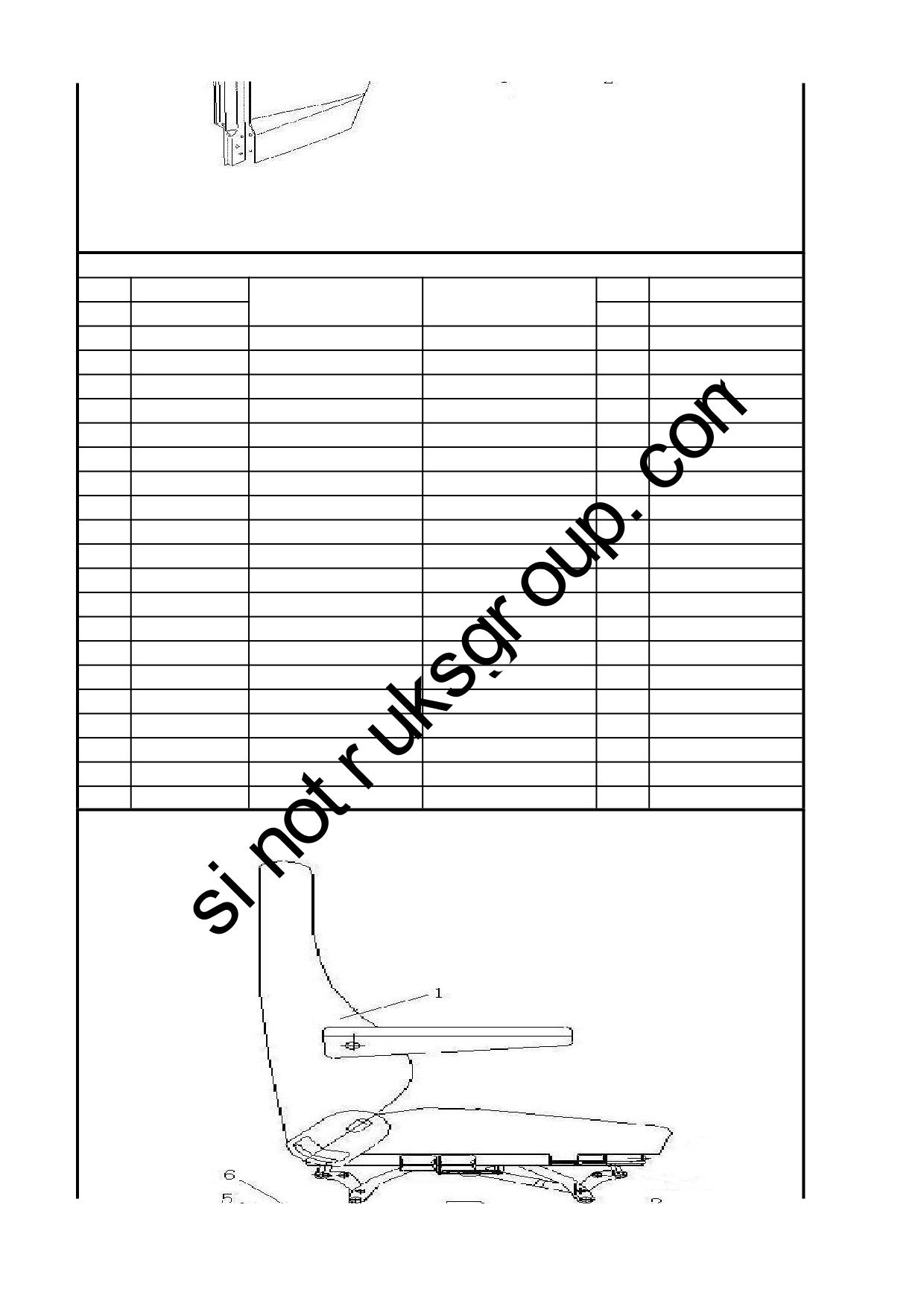

1.09 HOWO空气悬挂式左座椅/Driver's seat

1.09 HOWO空气悬挂式左座椅/Driver's seat

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642510007

HOWO空气悬挂左座椅总成

Driver's seat

1.1

WG1642510001+00

后调整板

Adjusting plate

1.2

WG1642510001+00

前调整板

Adjusting plate

1.3

WG1642510001+00

齿板总成(正)

Gear plate

1.4

WG1642510001+00

调整板衬板

Paneling

1.5

WG1642510007+00

气动换向控制阀总成

Controlling vavle

1.6

WG1642510001+00

限位器

limiter

1.7

WG1642510001+00

腰靠控制阀

Controlling vavle

1.8

WG1642510001+00

小弹簧

Spring

1.9

WG1642510001+01

平衡簧

Spring

1.10

WG1642510001+01

回位簧

Spring

1.11

WG1630510002+00

滑道总成

Guide ass.

Q218B0820F31

内六角园柱头螺钉

Screw

Q40010F31

小垫片

Washer

WG1642510008

HOWO空气悬挂座椅座盒总成

Seat base

Q340B10F31

六角螺母

Nut

WG1642930020

垫圈

Washer

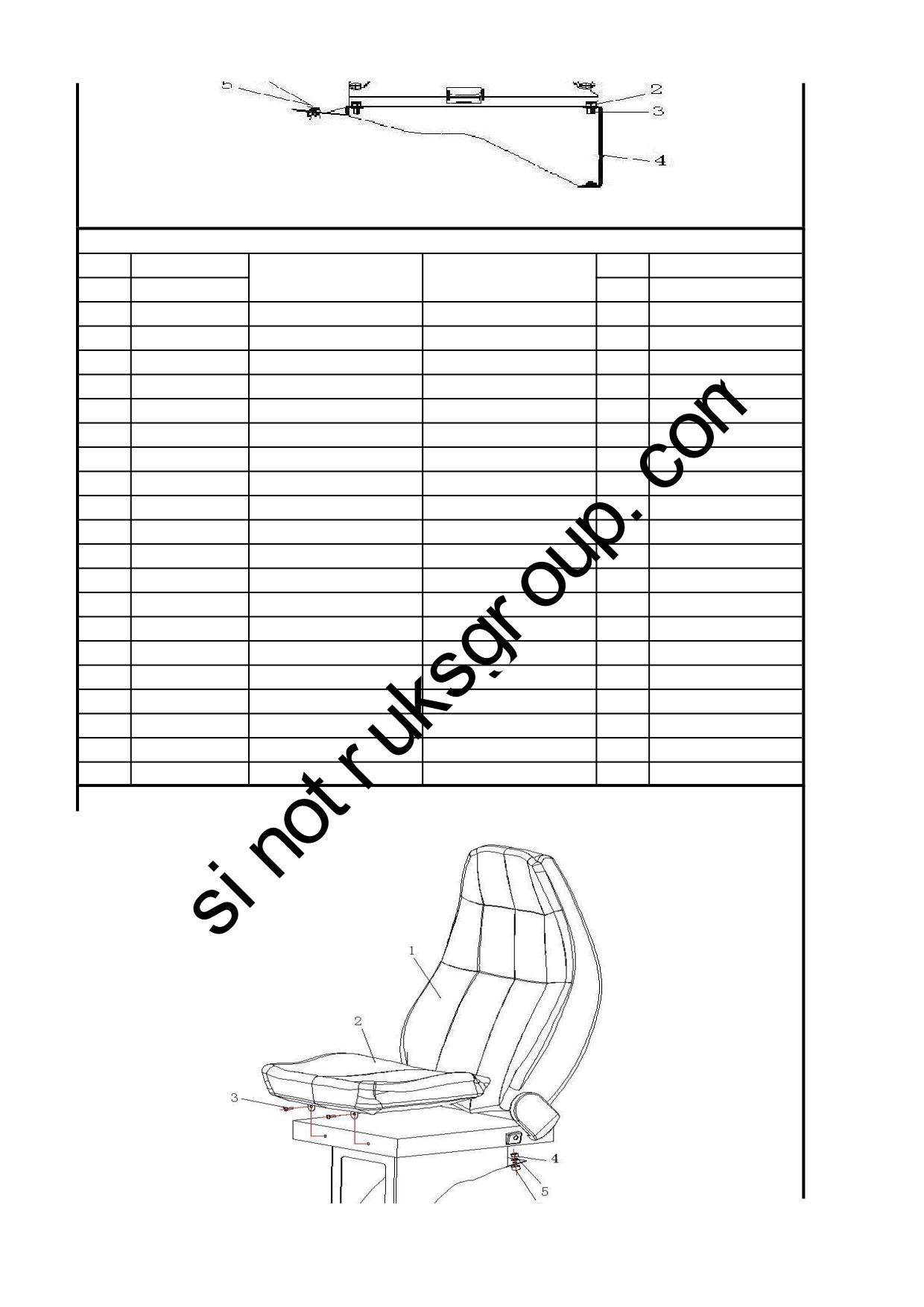

1.10 HOWO轻量化右座椅（无滑道)/Co-driver's Seat

1.10 HOWO轻量化右座椅（无滑道)/Co-driver's Seat

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642510011

HOWO轻量化右座椅总成

codriver seat

AZ1642510010

HOWO轻量化右座椅坐垫

codriver cushion

Q2140620F31

十字槽盘头螺钉

Screw

Q340B10F31

六角螺母

Nut

Q40010F31

小垫片

Washer

WG1642930020

垫圈

Washer

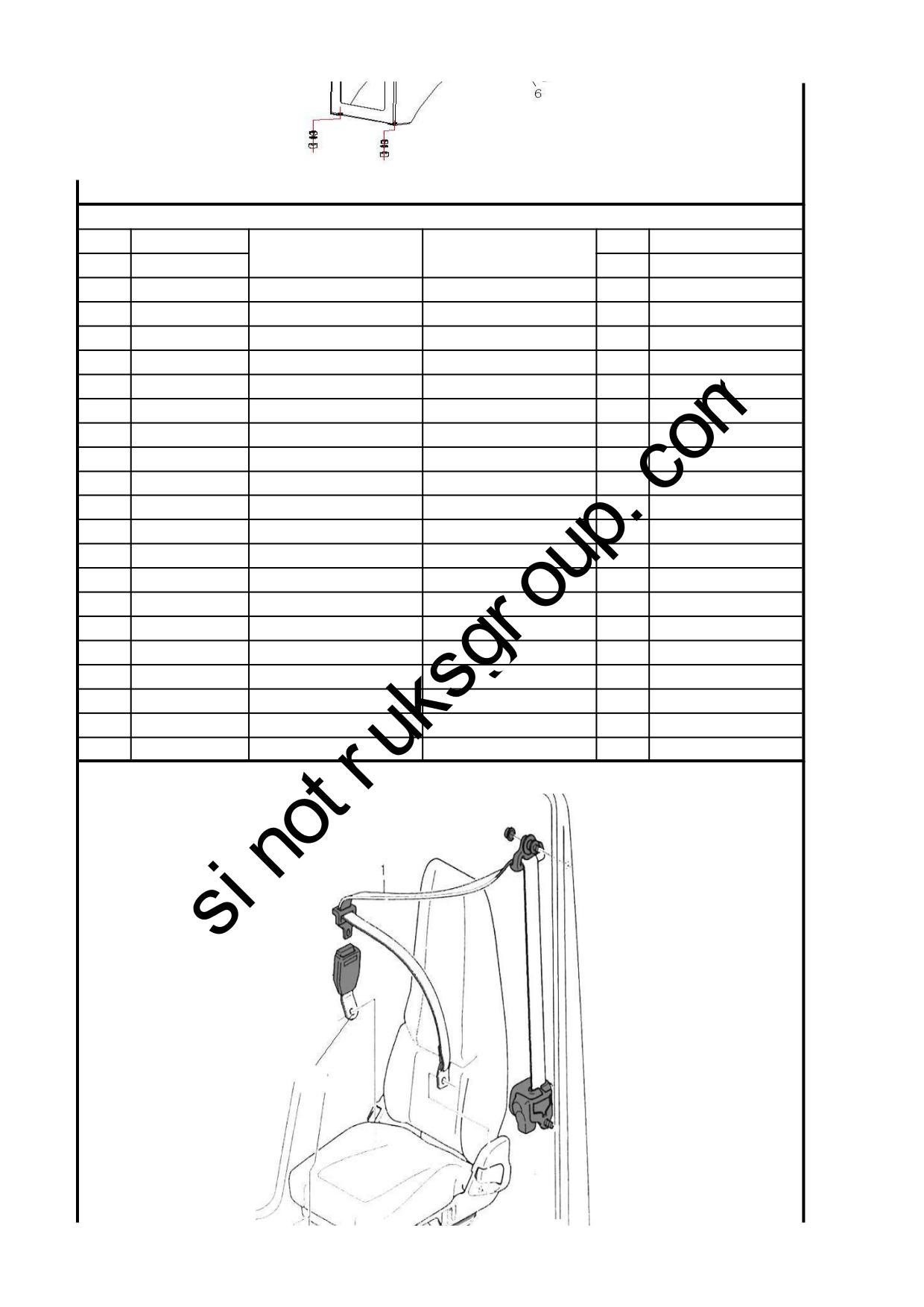

1.11 HOWO中长驾驶室安全带/Safety Belt

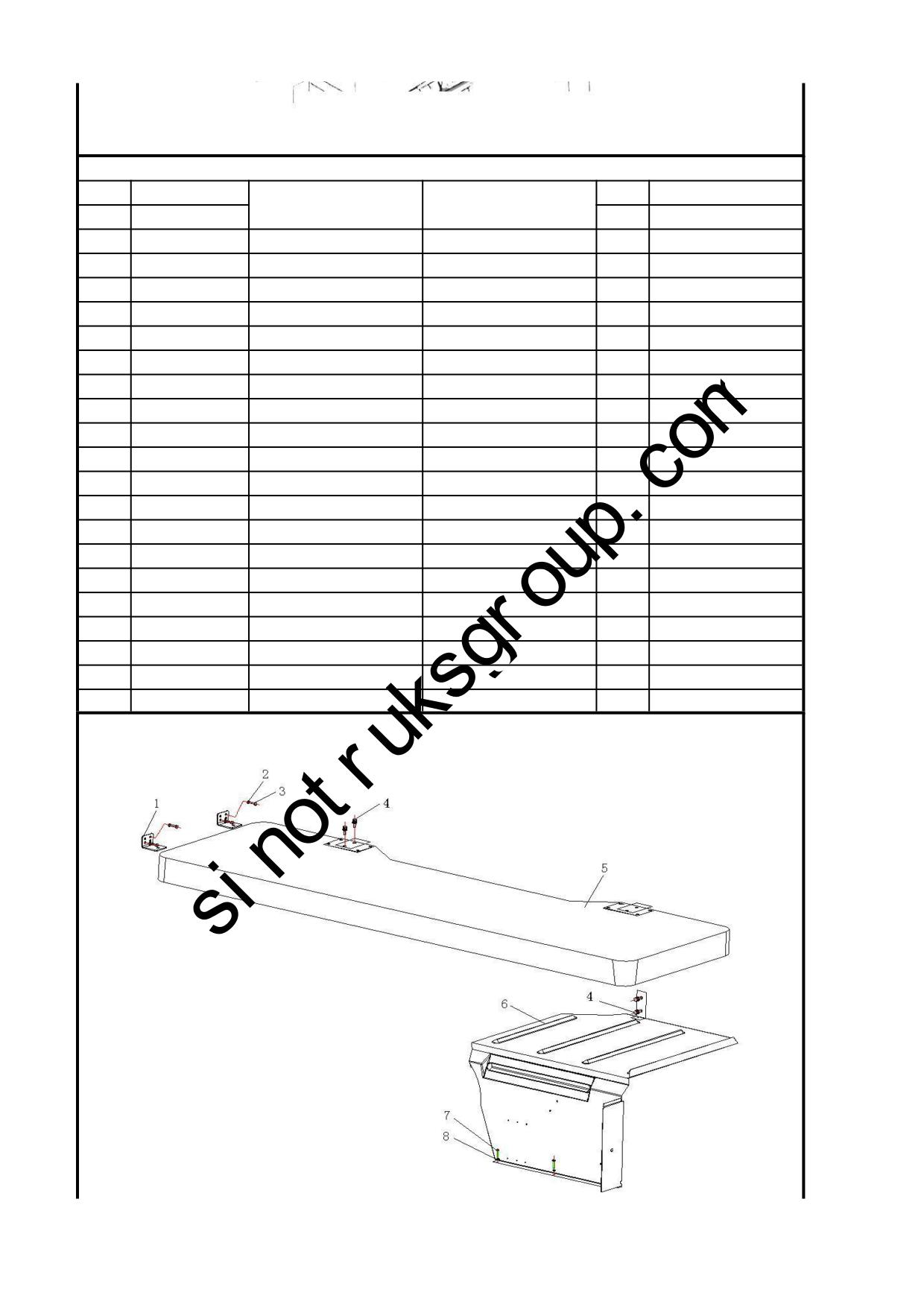

1.12 中长驾驶室卧铺/Sleeper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1643570008

卧铺右支腿总成

Rod assembly

Q40006F31

小垫圈

Washer

Q150B0625F31

六角头螺栓

Bolt

Q1460825F31

六角头螺栓、弹簧垫圈和平

Bolt assembly

AZ1643570002

卧铺总成（轻量化、内饰件

Sleeper

WG1643570010

卧铺支撑总成

Rod assembly

Q2714225F31

十字槽盘头自攻螺钉

Screw

Q40204F31

大垫圈

Washer

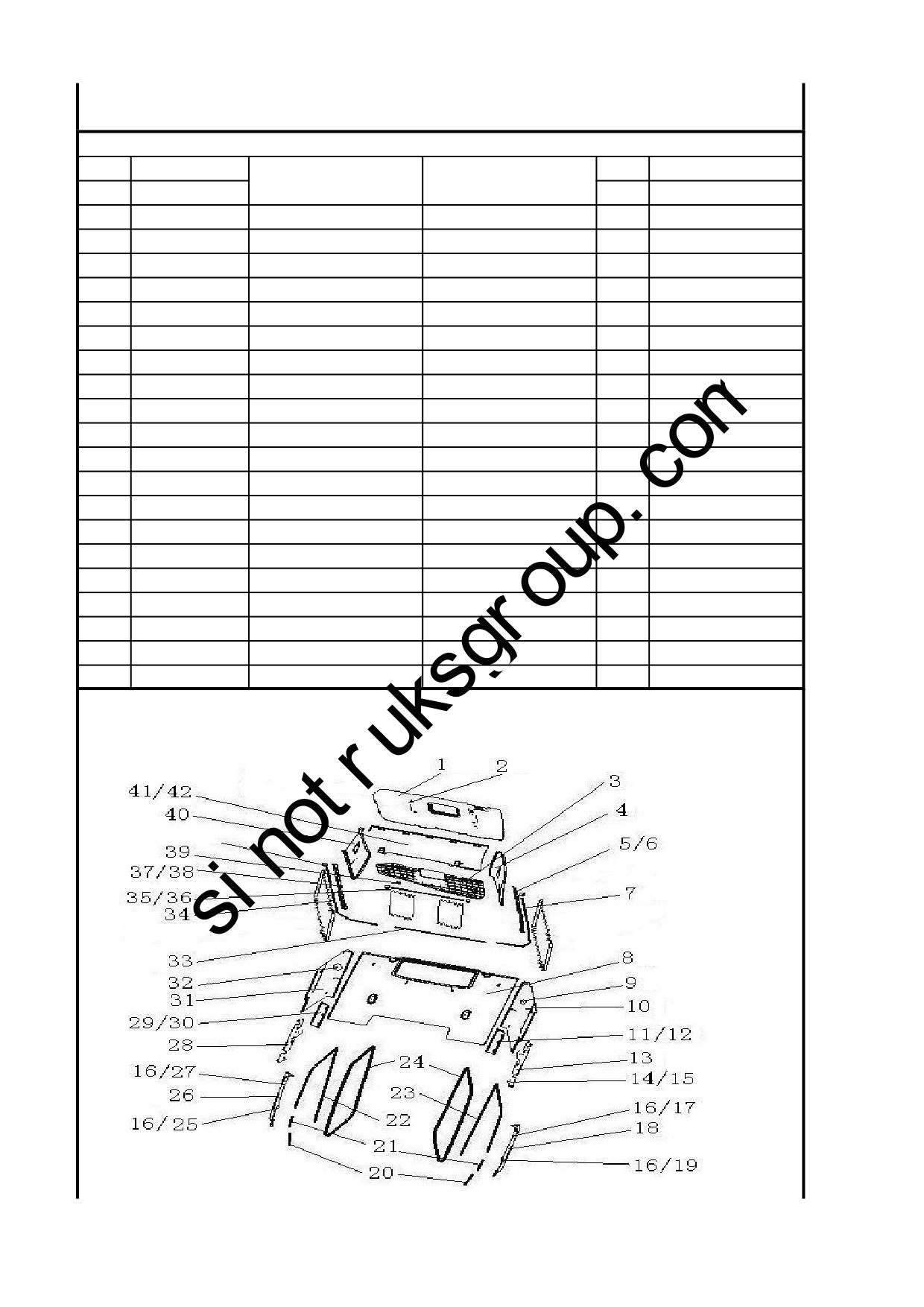

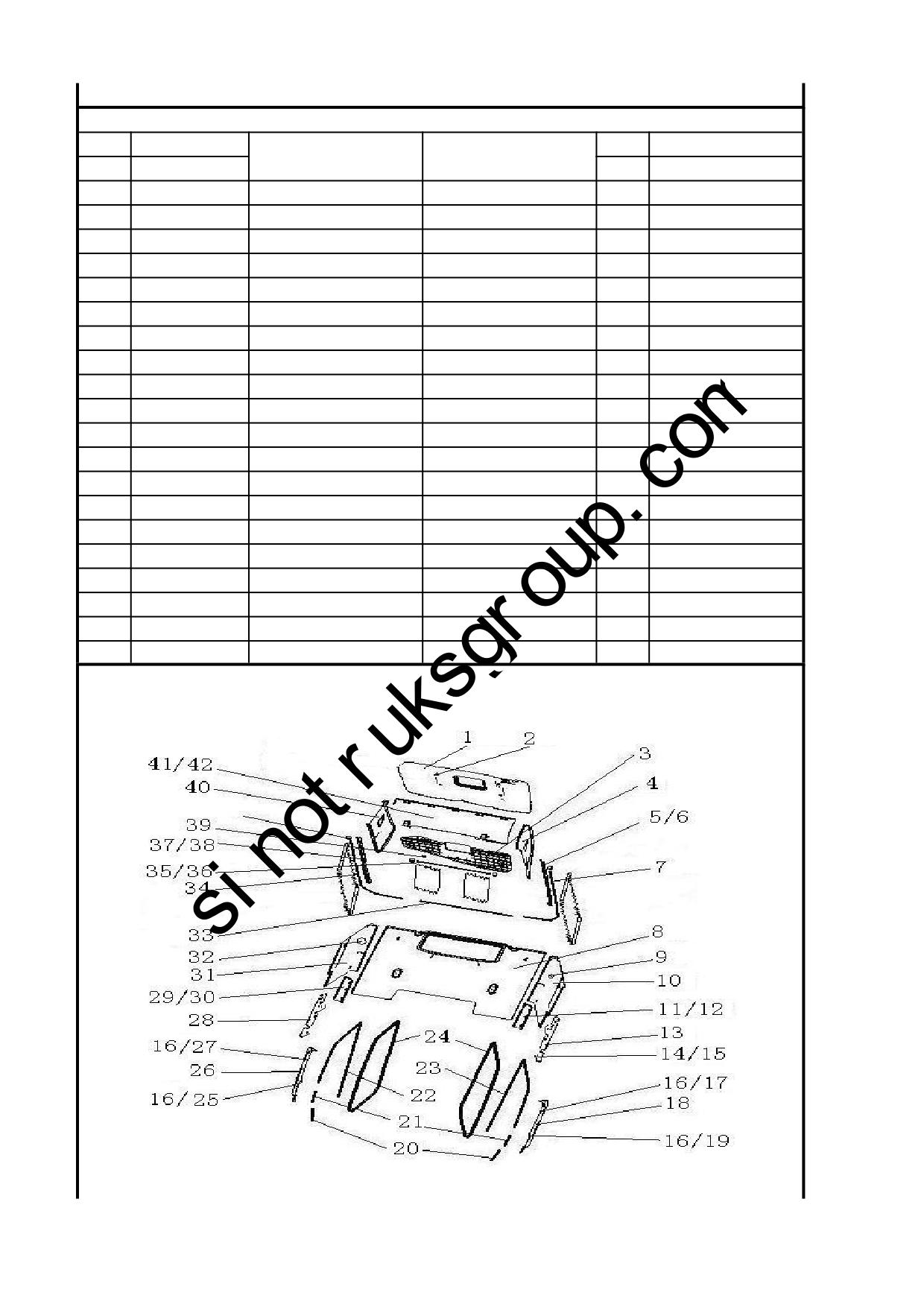

1.13 经济型中长驾驶室内饰/Internal Lining For cab

1.13 经济型中长驾驶室内饰/Internal Lining For cab

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003172951

塑料开尾铆钉

Rivet

WG1642610007

左侧围内衬

Panelling-inside

Q2300520

十字槽盘头螺钉

Screw

WG1642610004

左窗帘导轨

Guide for curtain

WG1642610038

后围内衬（低成本带后窗）

Panelling-inside

WG1642610011

左A立柱内护面

Panelling-inside

WG1642610013

车门密封条

Sealing strip

WG1642610012

右A立柱内护面

Panelling-inside

WG1642610037

右侧围内衬（低成本）

Panelling

WG1642610032

前窗帘导轨

Guide for front curtain

WG1642610003

右窗帘导轨

Guide for curtain

WG1642610008

左侧后围压条

Strap -left rear

WG1642610028

左侧围门框压条

Strap -left

WG1642610019

拉带

Strap

AZ1642610050

HOWO窗帘安装组件

Assembly parts for curtain

AZ1642610025

窗帘挂钩

Hook

WG1642610034

导轨限位挡块总成

Block

WG1642610001

HOWO中长驾驶室顶盖内衬总

Panelling for top cover

WG1642610016

扶手孔盖支座

Seat

WG1642610017

扶手孔盖

Cover

1.13 经济型中长驾驶室内饰/Internal Lining For cab

1.13 经济型中长驾驶室内饰/Internal Lining For cab

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642610016

扶手孔盖支座

Seat

WG1642610017

扶手孔盖

Cover

AZ1642610014

顶窗螺母座

Nut seat

WG1642610018

顶窗盖护框

Frame bracket

116000770023

挂衣钩(灰色)

Hook

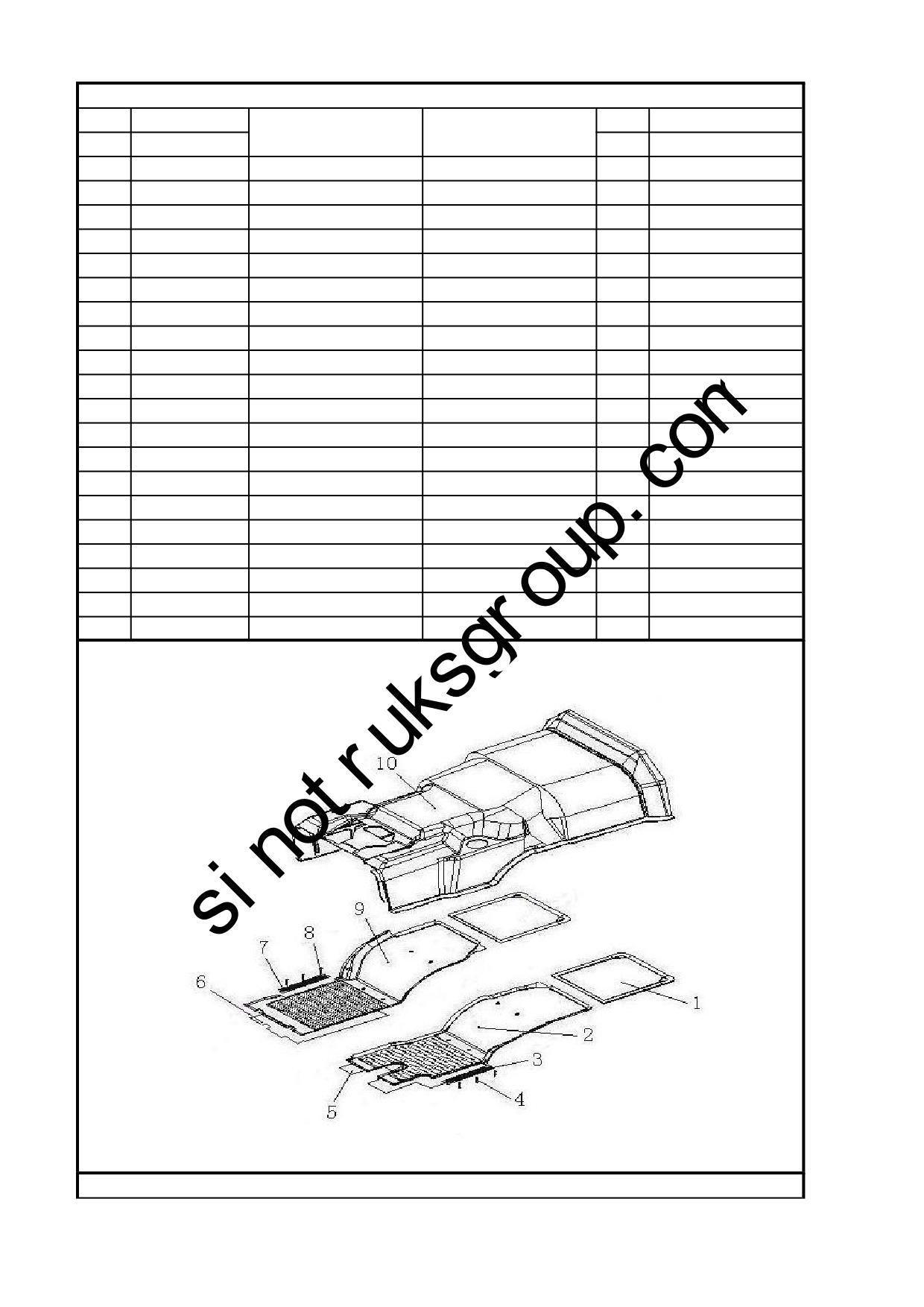

1.14 中长驾驶室地板垫/Floor Lining

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642620028

后地板垫（低成本）

Floor lining -rear

WG1642620011

左地板垫

Floor lining -left

WG1642620006

左门槛总成

Sill -left

Q2744222F31

十字槽沉头自攻螺钉

Screw

WG1642620007

右门槛总成

Sill -right

Q2744222F31

十字槽沉头自攻螺钉

Screw

WG1642620002

右地板垫

Floor lining -right

WG1642620030

发动机罩衬垫（低成本）

Carpet for engine hood

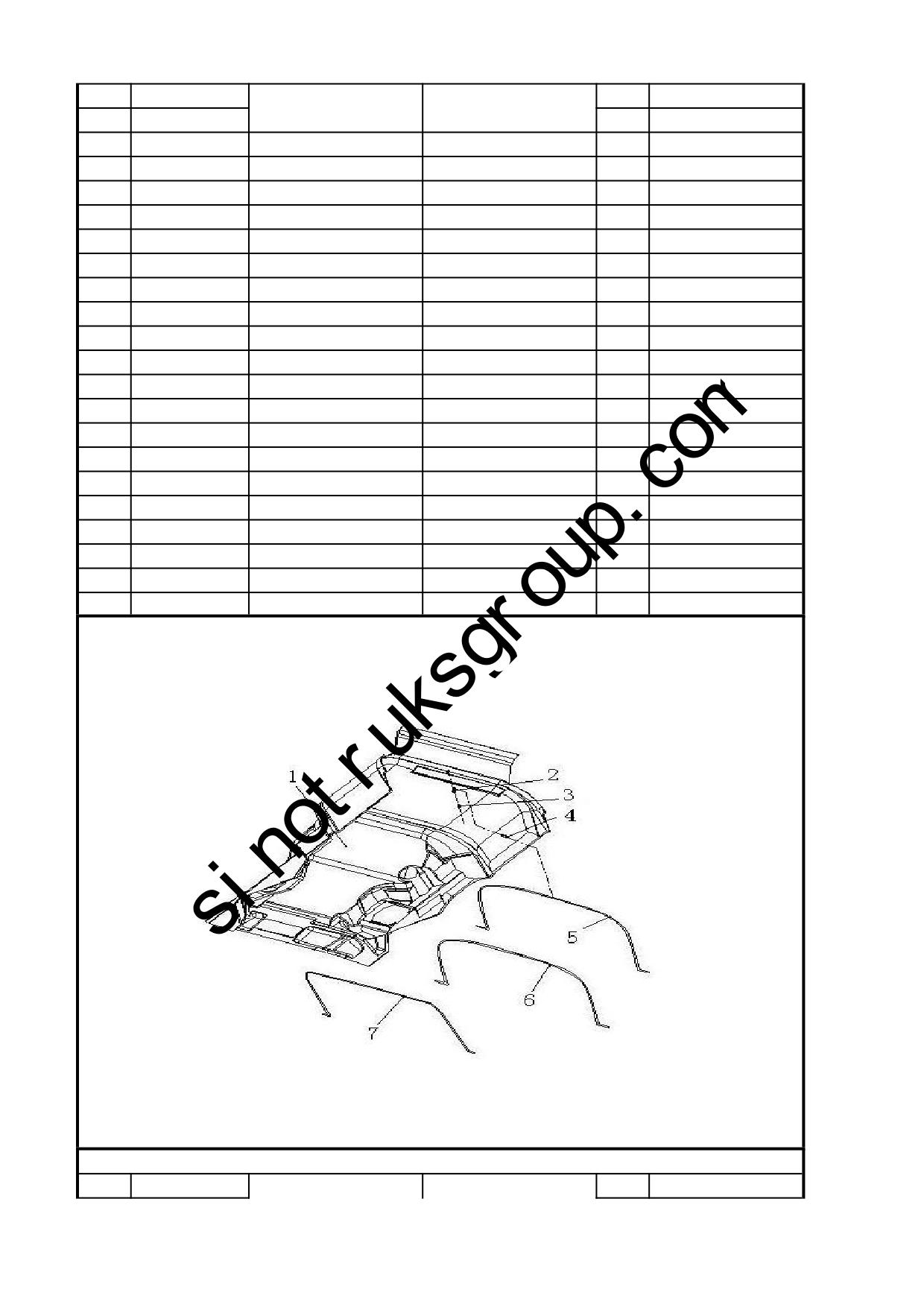

1.15 驾驶室隔音板/Sound Insulation Slab

序号

零部件图号

数量

备注

名称

Part Name

名称

Part Name

No.

Part No.

Qty

Remark

WG1642690001

隔热吸音垫

Pad

Q68610

单管夹子

Clip

Q2714819F31

十字槽盘头自攻螺钉

Screw

WG1642690006

橡胶垫

Cushion

WG1642690015

中后支撑杆II

Rod

WG1642690005

中后支撑杆

Rod

WG1642690003

前支撑杆

Rod

Q40205

大垫圈

Washer

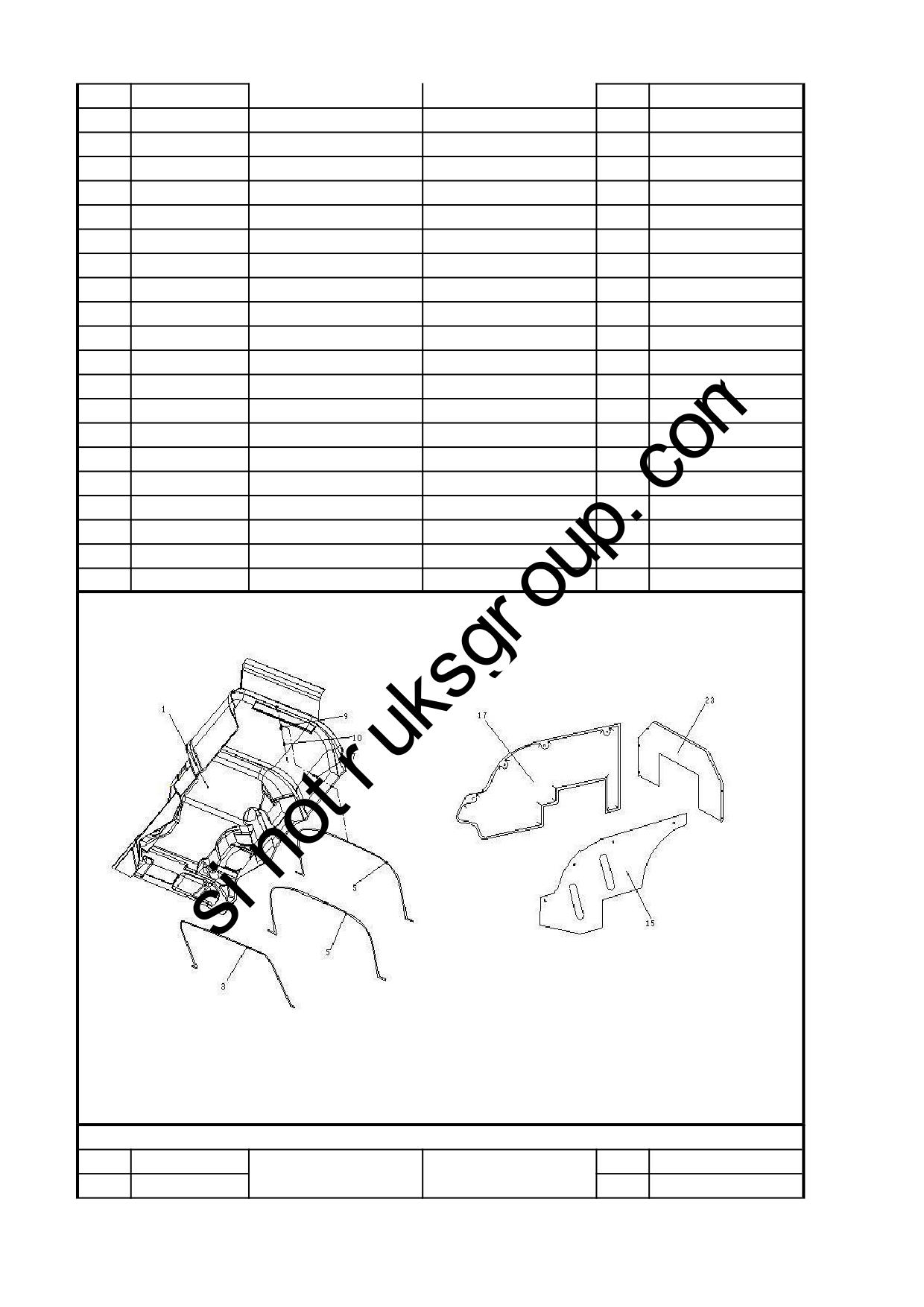

1.16 寒区车驾驶室保温板（长）/Insulated Sound-Absorbing Pad

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642690031

隔热吸音垫（寒区车）

Insulated sound-absorbing pad

WG1642690003

前支撑杆

Rod

WG1642690005

中后支撑杆

Rod

WG1642690006

橡胶垫

Cushion

Q68610

单管夹子

Clip

Q2714819

十字槽盘头自攻螺钉

Screw

Q3720618

铆螺母

Rivet nuts

WG1642690021

左侧发动机保温板（长）

Insulation board

WG1642690022

右侧发动机保温板（长）

Insulation board

Q150B0620

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

Q40206

大垫圈

Washer

WG1642690040

后围保温板（长驾驶室）

Insulation board

Q4400418

开口型扁园头抽芯铆钉黑色

Rivet nuts

Q40204

大垫圈

Washer

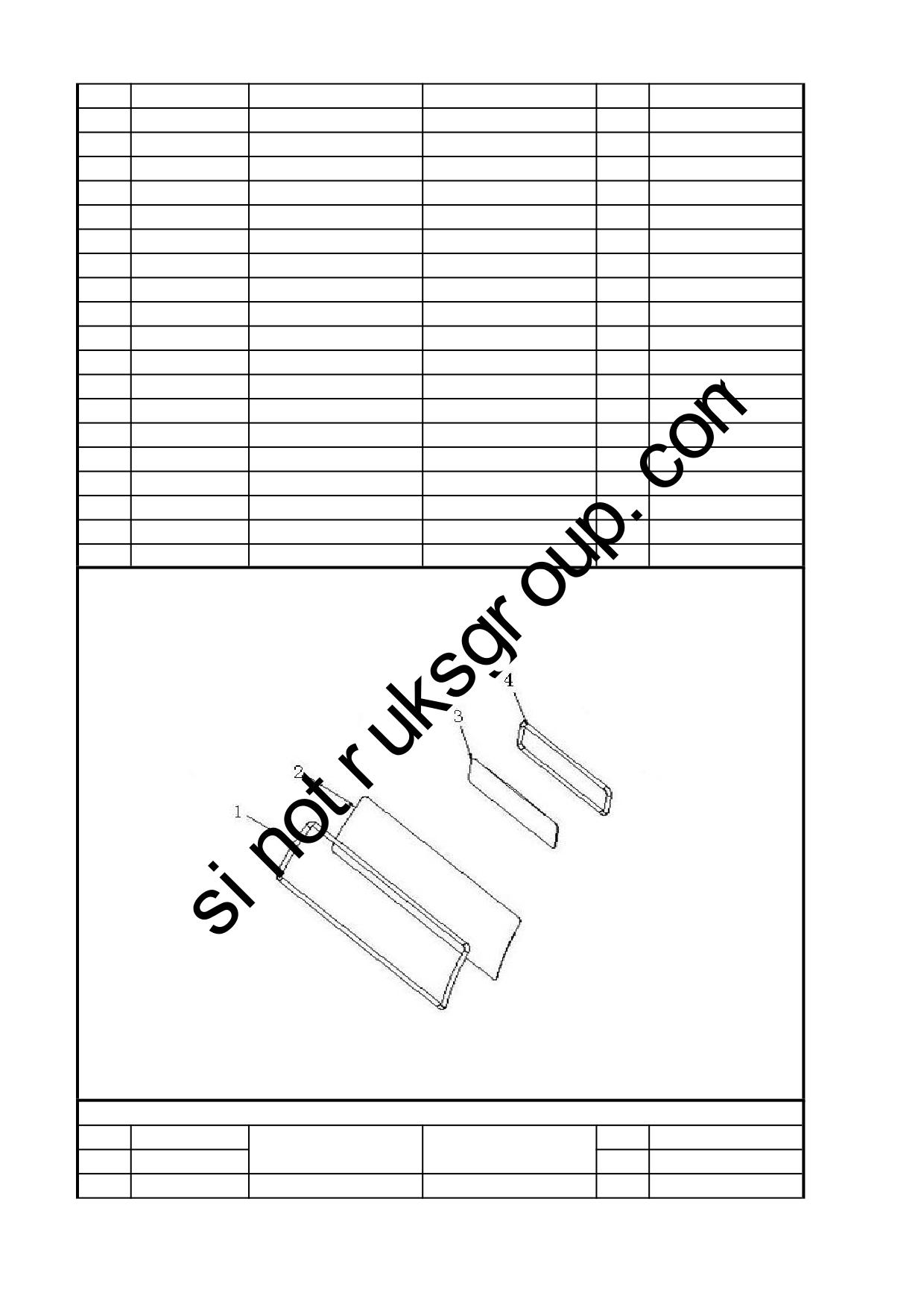

1.17 驾驶室玻璃/Windshield

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642710002

前风窗玻璃密封条

Sealing strips

WG1642710001

HOWO驾驶室前风窗玻璃

Windshield

WG1642710005

后窗玻璃

Glass

WG1642710006

后窗玻璃密封条

Sealing strips

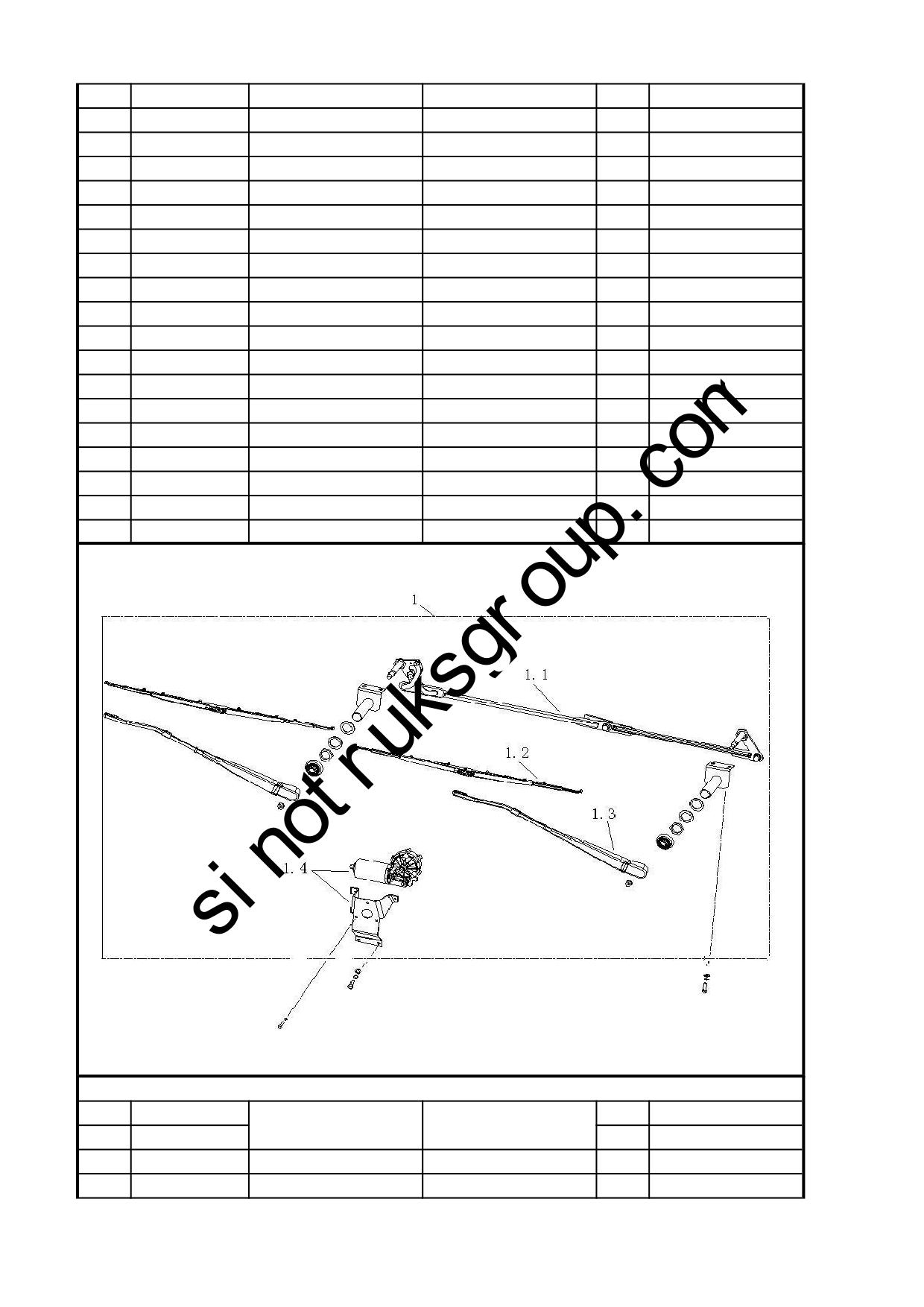

1.18 驾驶室刮水器/Wiper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642741001

驾驶室刮水器装置

Wiper

1.1

WG1642740009

连杆及支座总成

Rod and base assembly

1.2

WG1642740011

刮片总成

Blade ass.

1.3

WG1642740012

刮臂总成

Wiper arm

1.4

WG1642741008

雨刮器电机及支架总成

Wipe motor assembly

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0820

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

Q40108

平垫圈

Washer

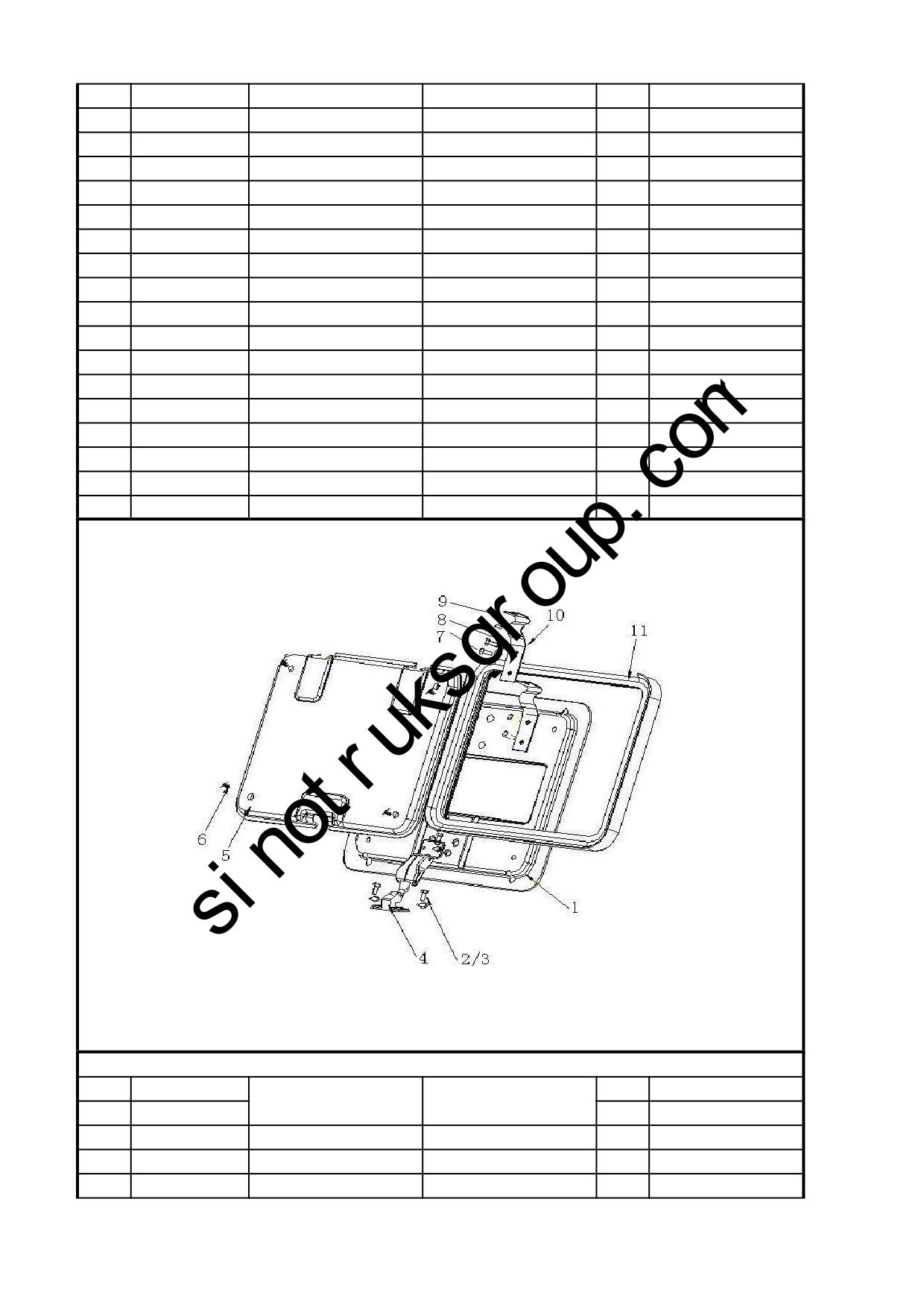

1.19 顶窗盖装置/Roof Hatch

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770006

顶窗盖板焊接总成

Plate assembly

Q2140620F31

十字槽盘头螺钉

Screw

Q40206F31

大垫圈

Washer

WG1642770007

开关机构总成

Switch

WG1642770008

顶窗盖内护面

Roof panelling

WG1642770005

铆钉

Rivet

Q2140616F31

十字槽盘头螺钉

Screw

Q40206F31

大垫圈

Washer

WG1642930021

垫圈

Washer

WG1642770011

铰链

Hinge

WG1642770009

顶窗密封条

Sealing

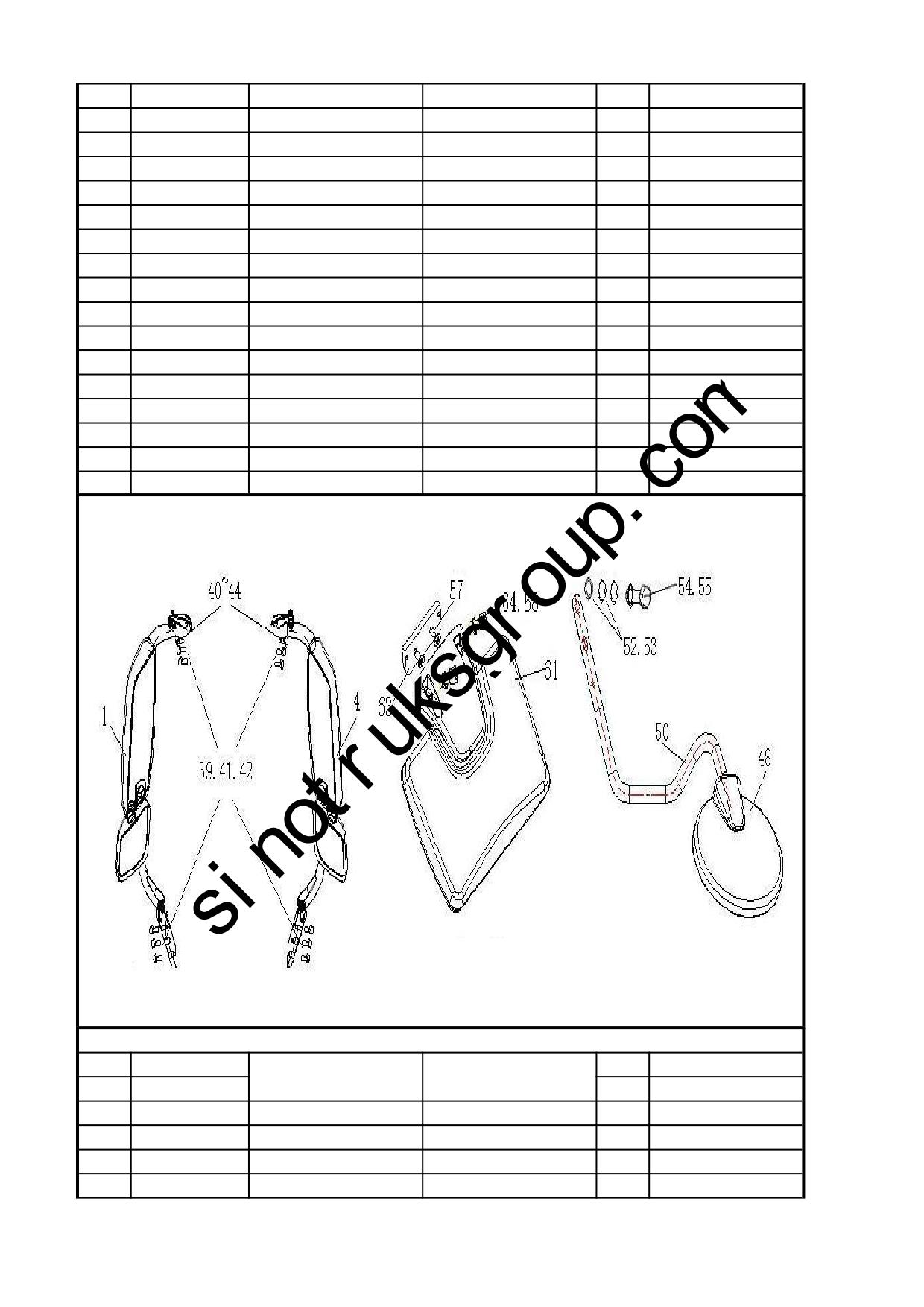

1.20 外后视镜（电动）及下视镜装置/View Mirror（E）

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770001

HOWO车外左后视镜

Rear view mirror -left

1.1

WG1642770021+001

HOWO车外左后视镜支架座

Support seat of left mirror

WG1642770003

HOWO车外右后视镜

Rear view mirror -right

4.1

WG1642770023+001

HOWO车外右后视镜支架座

Support seat of right mirror

Q2140630F31

十字槽盘头螺钉

Screw

Q2140625F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

Q40106F31

平垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

WG1662770010

下视镜总成

Bottom view mirror

WG1642770121

下视镜支架总成

Bracket

Q340B08F31

Ⅰ型六角螺母

Nut

Q150B0825F31

六角头螺栓

Screw

Q40308F31

弹簧垫圈

Spring washer

Q2140625F31

十字槽盘头螺钉

Screw

Q40306F31

弹簧垫圈

Spring washer

WG1642770099

HOWO补盲镜总成

View mirror

AZ1642770097

底板

Plate

Q218B0620F31

内六角圆柱头螺钉

Screw

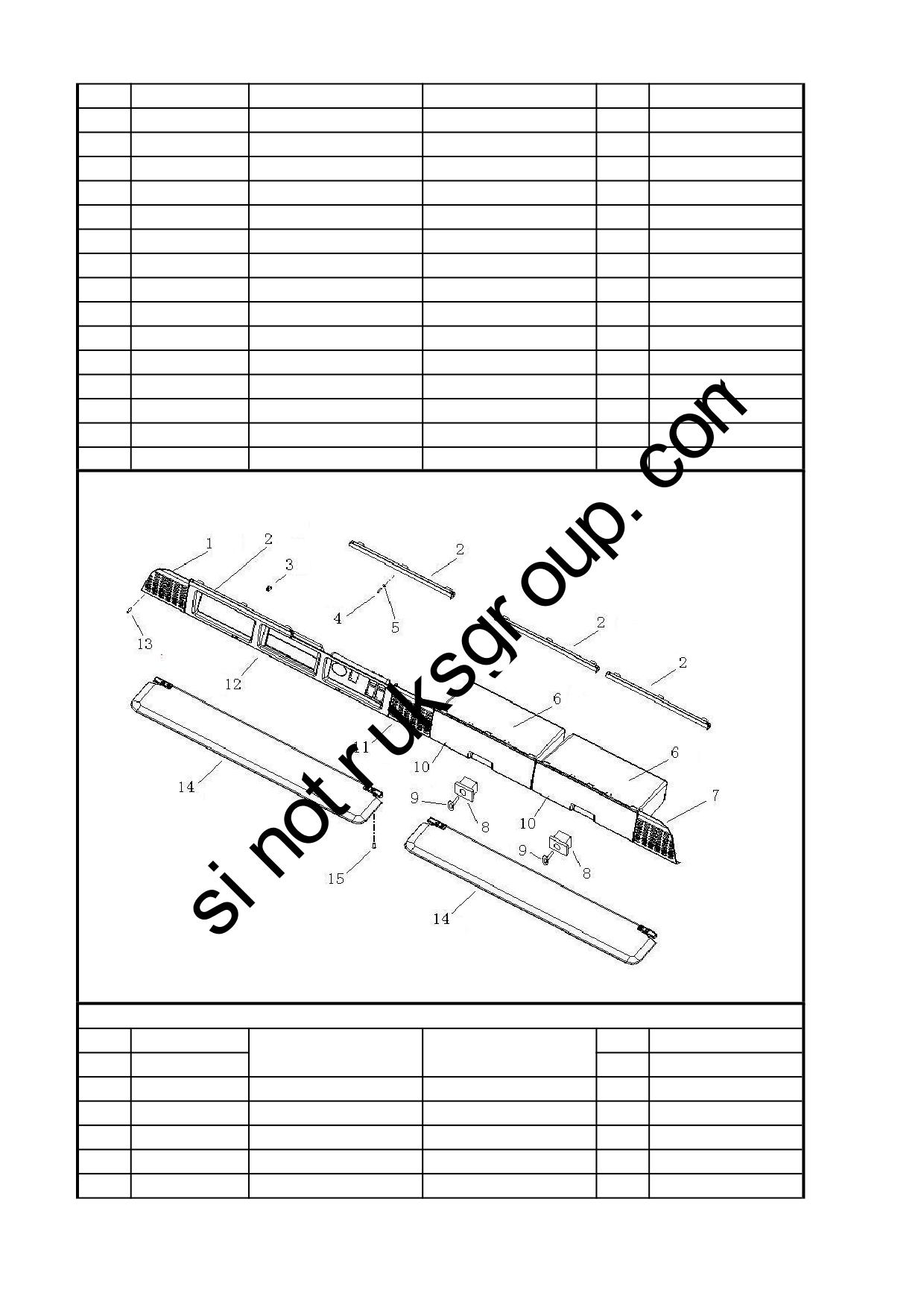

1.21 驾驶室上杂品箱/Upper Box

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642770015

喇叭罩（左）

Horn cover-left

WG1642770018

铰链

Hinge

AZ1642770017

支承套(扩张筒式螺钉座)

Bushing

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q40105F31

平垫圈

Washer

WG1642770014

杂品箱壳体总成

Box

WG1642770016

喇叭罩（右）

Horn cover-right

115200160094

杂品箱锁

Lock

115200160098

钥匙

Key

WG1642770013

杂品箱盖

Cover

WG1642770017

喇叭罩（中）

Horn cover-middle

WG1642770019

杂品箱上护面（可装防空灯

Cover

Q2714216F31

十字槽盘头自攻螺钉

Screw

WG1642770010

遮阳板总成

Sun visor

Q2140520F31

十字槽盘头螺钉

Screw

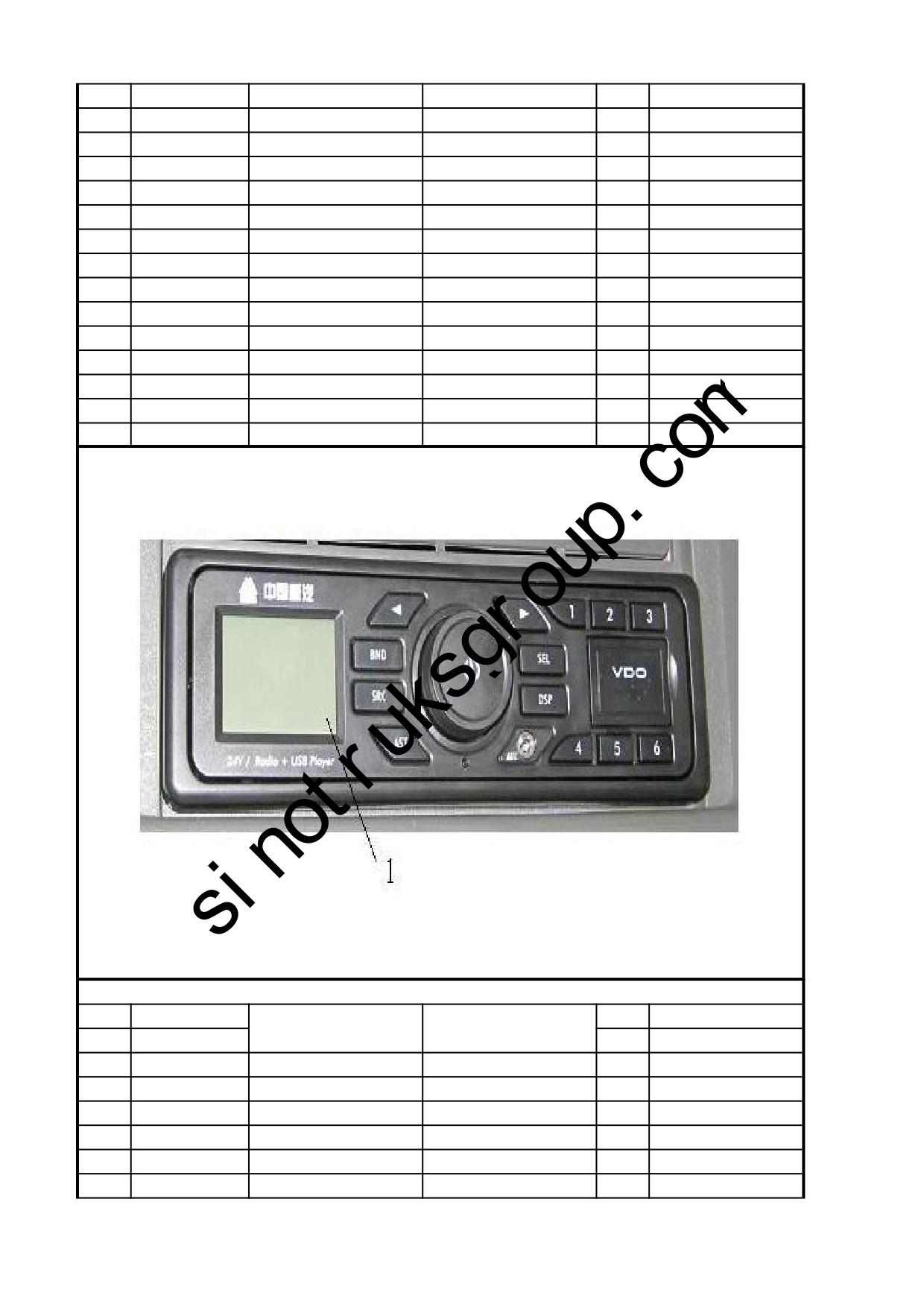

1.22 HOWO用MP3汽车收放音机/MP3 radio

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725780001

MP3汽车收放音机

MP3 radio

WG9725780002

馈线（2m）

Wire

WG9725780005

扬声器（5寸）

Loudspeaker

Q2714216

十字槽盘头自攻螺钉

Screw

Q40004

小垫圈

Washer

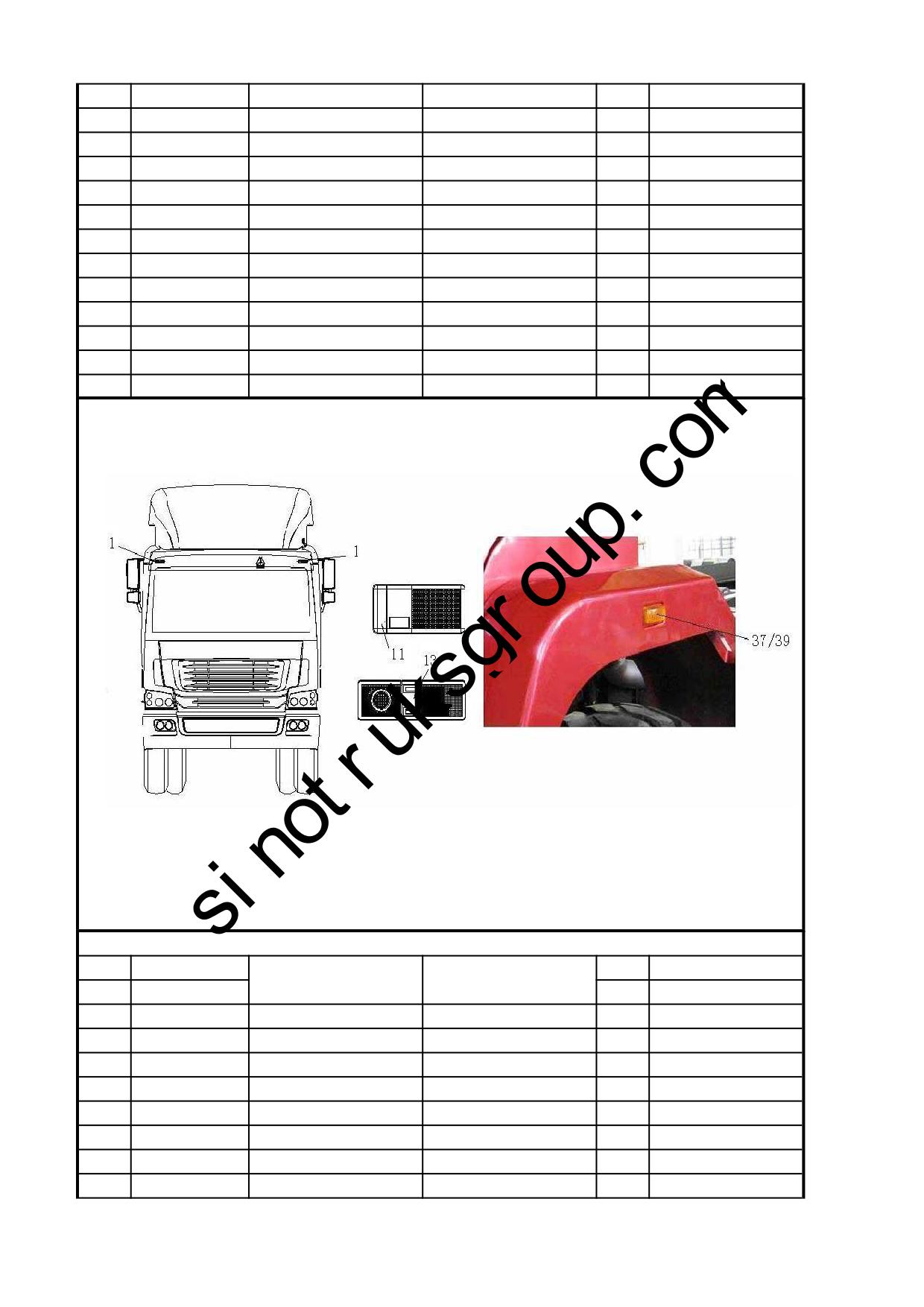

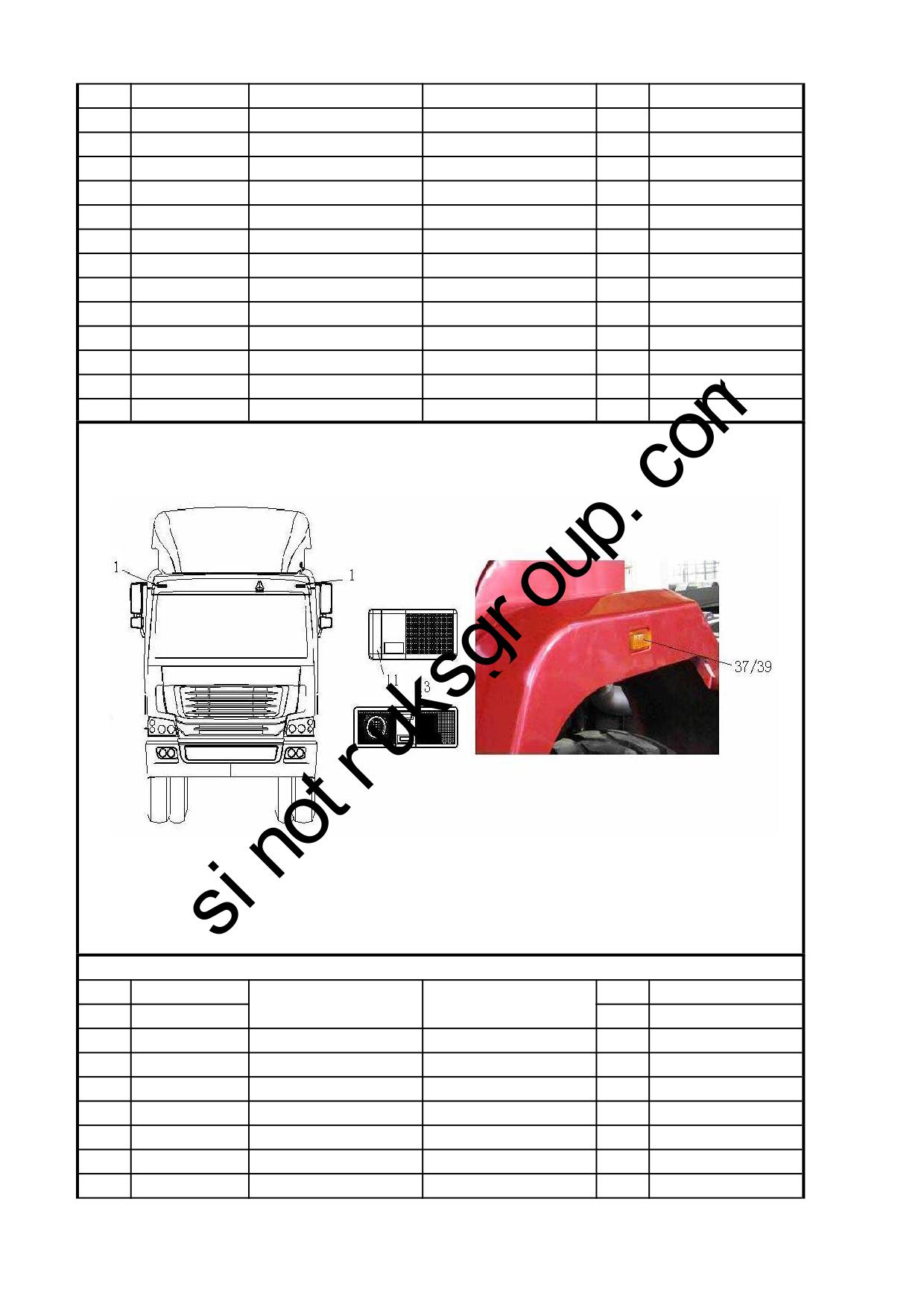

1.23 HOWO标准驾驶室电器设备/Electric Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

PartNo.

Qty

Remark

WG9719790007

前示廓灯总成

Front outline marker lamps

Q39748202

簧片螺母

Nut

Q2764825

十字槽半沉头自攻螺钉

Screw

WG9719790001

门灯开关

Switch for door lamp

190003179028

穿线护套

Protect sleeve

100mm

190003179028

穿线护套

Protect sleeve

100mm

WG9719790002

驾驶室内照明灯

Lamp

WG9719790003

带聚光灯的驾驶室内照明灯

Lamp

AZ9725776020

驾驶室顶蓬电线束

Wireness

Q41205

外锯齿锁紧垫圈

Washer

190003171697

塑料紧箍带

Fastener

AZ9725778003

加长驾驶室底部电线束

Wireness

WG9900580021

盖板

Plate

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q340B06

I型六角螺母

Nut

WG9725720007

侧转向灯线束支架

Bracket

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

1.23 HOWO标准驾驶室电器设备/Electric Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

PartNo.

Qty

Remark

Q340B08

1型六角螺母

Nut

Q2140516F31

十字槽盘头螺钉

Screw

Q2764816F31

十字槽半沉头自攻螺钉-C型

Screw

WG9925720012

侧转向灯(左)

Side steering lamp -left

WG9925720013

侧转向灯(右)

Side steering lamp -right

190003171697

塑料紧箍带

Fastener

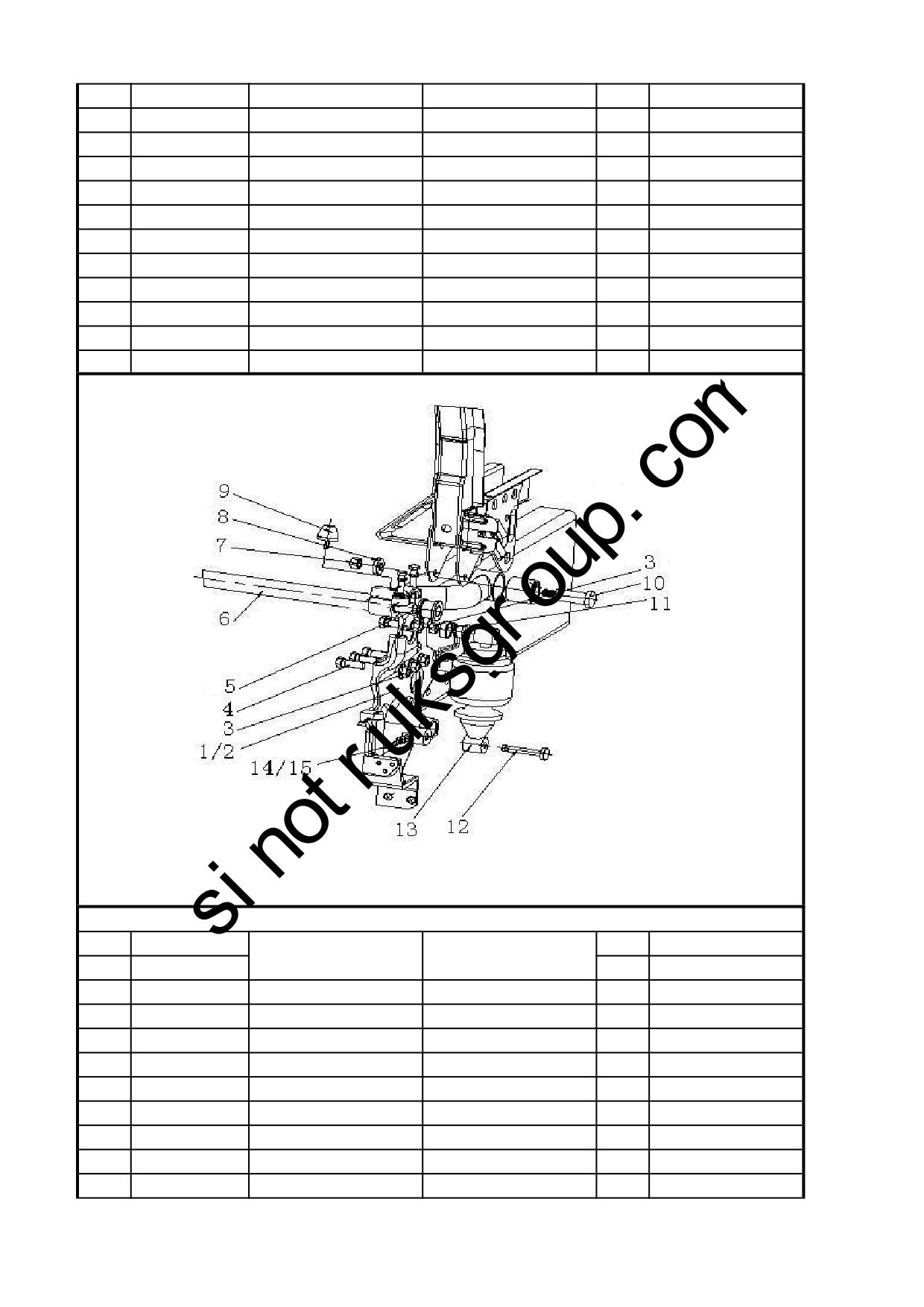

1.24 长驾驶室前悬架(320sus/+114.5) /Cab Front Support

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1642439335

左前支架总成(320sus/+114

Bracket - left

AZ1642439336

右前支架总成(320sus/+114

Bracket - right

190003888459

自锁螺母

Nut

Q151B1645

六角头螺栓

Screw

AZ1642430263

尼龙衬套

Bush

AZ1642430219

驾驶室翻转轴总成

Rotating shaft

190003888459

自锁螺母

Nut

WG1642430072

异形垫圈

Washer

WG1642430083

限位块总成

Limited block

WG1642430071

螺栓

Screw

AZ1642430265

T型衬套

Bush

AZ1642430239

销轴

Shaft

WG1642430283

HOWO前悬螺旋弹簧减振器总

Shock absorber

Q2861030

定位螺钉

Screw

Q340B10

六角螺母

Nut

190003888458

自锁螺母

Nut

Q700B06

直通式滑脂嘴

Grease nozzle

Q1841490

六角法兰面螺栓

Screw

Q33014

自锁螺母

Nut

WG1642430268

调整垫片

Adjusting washer

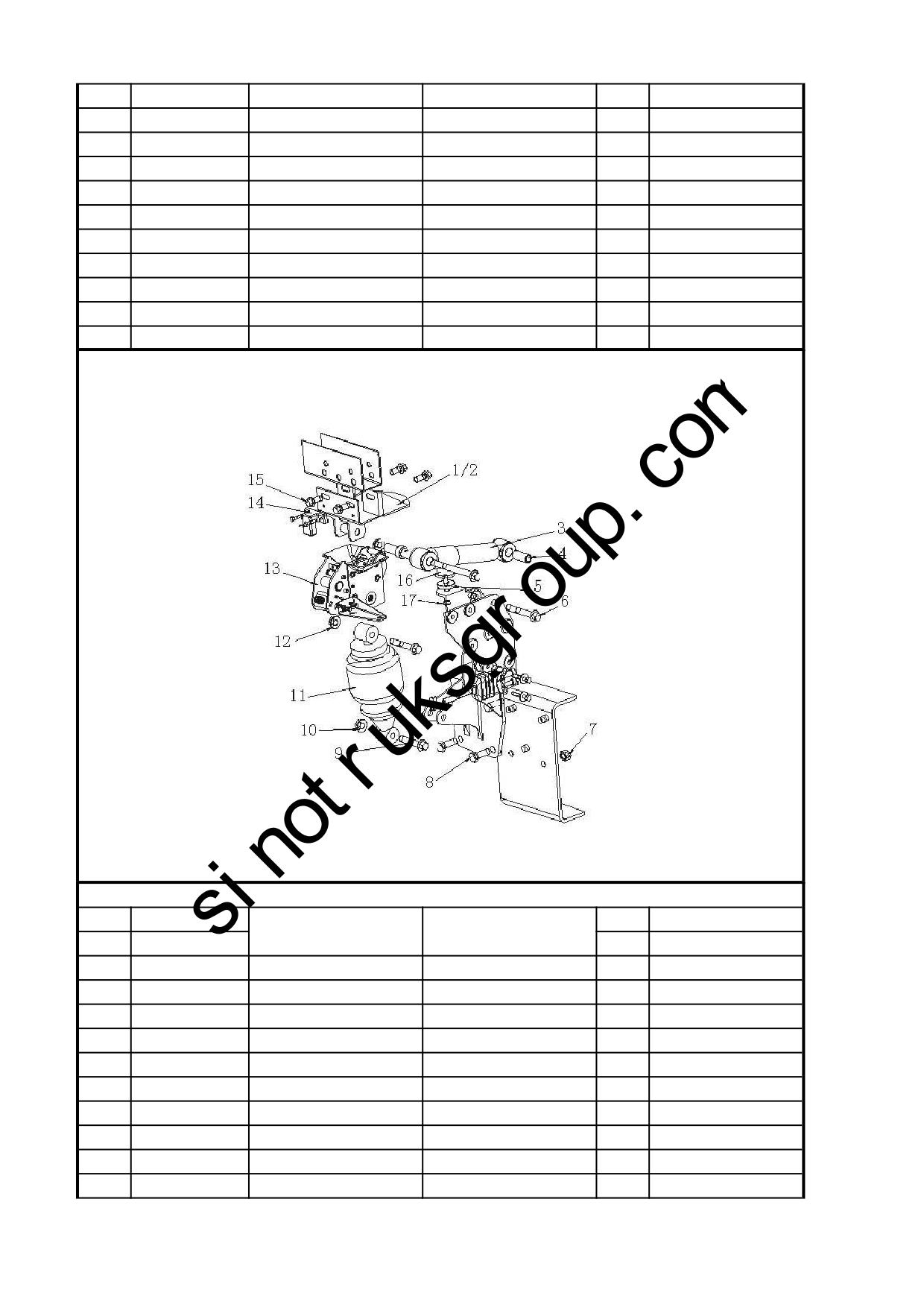

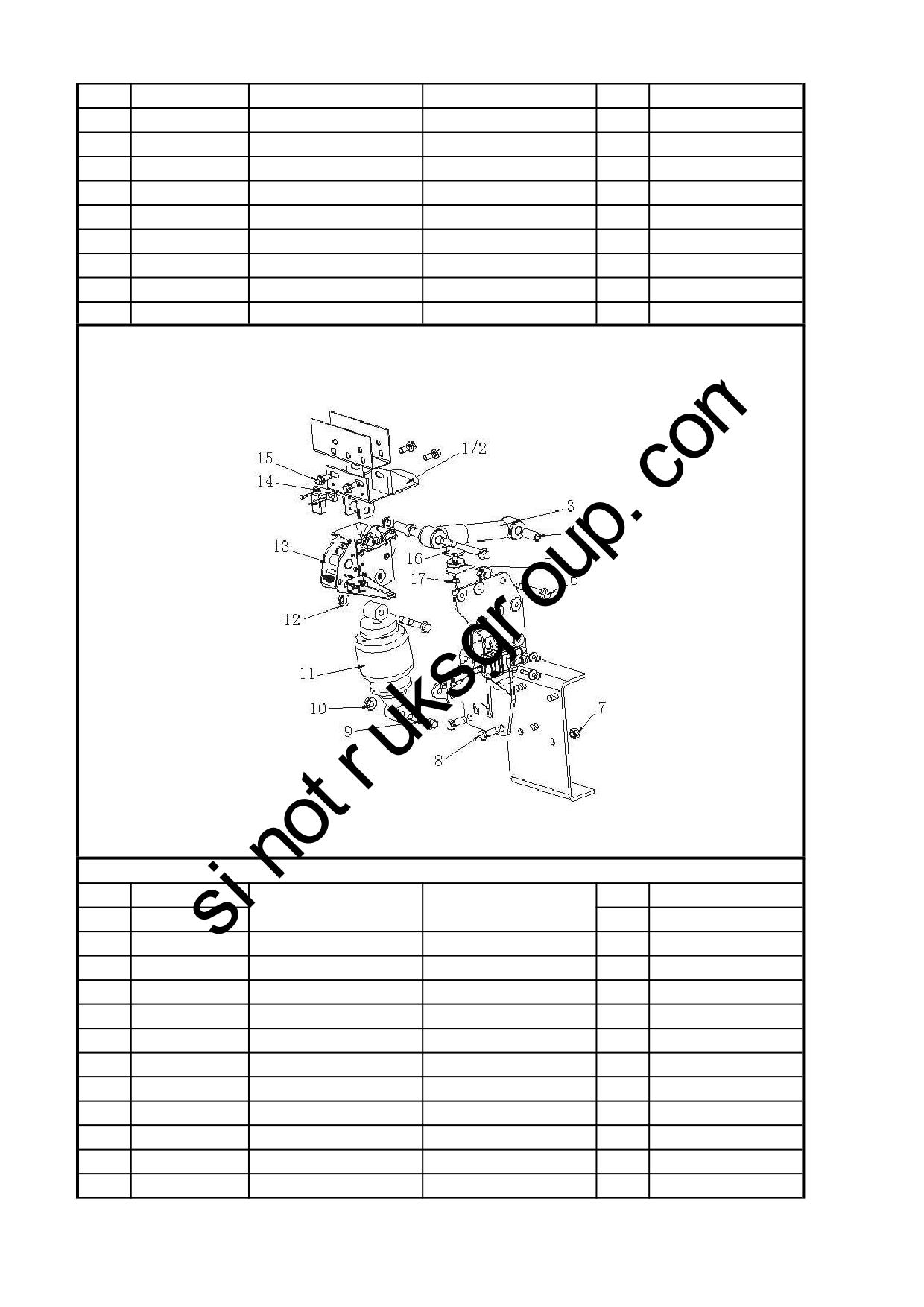

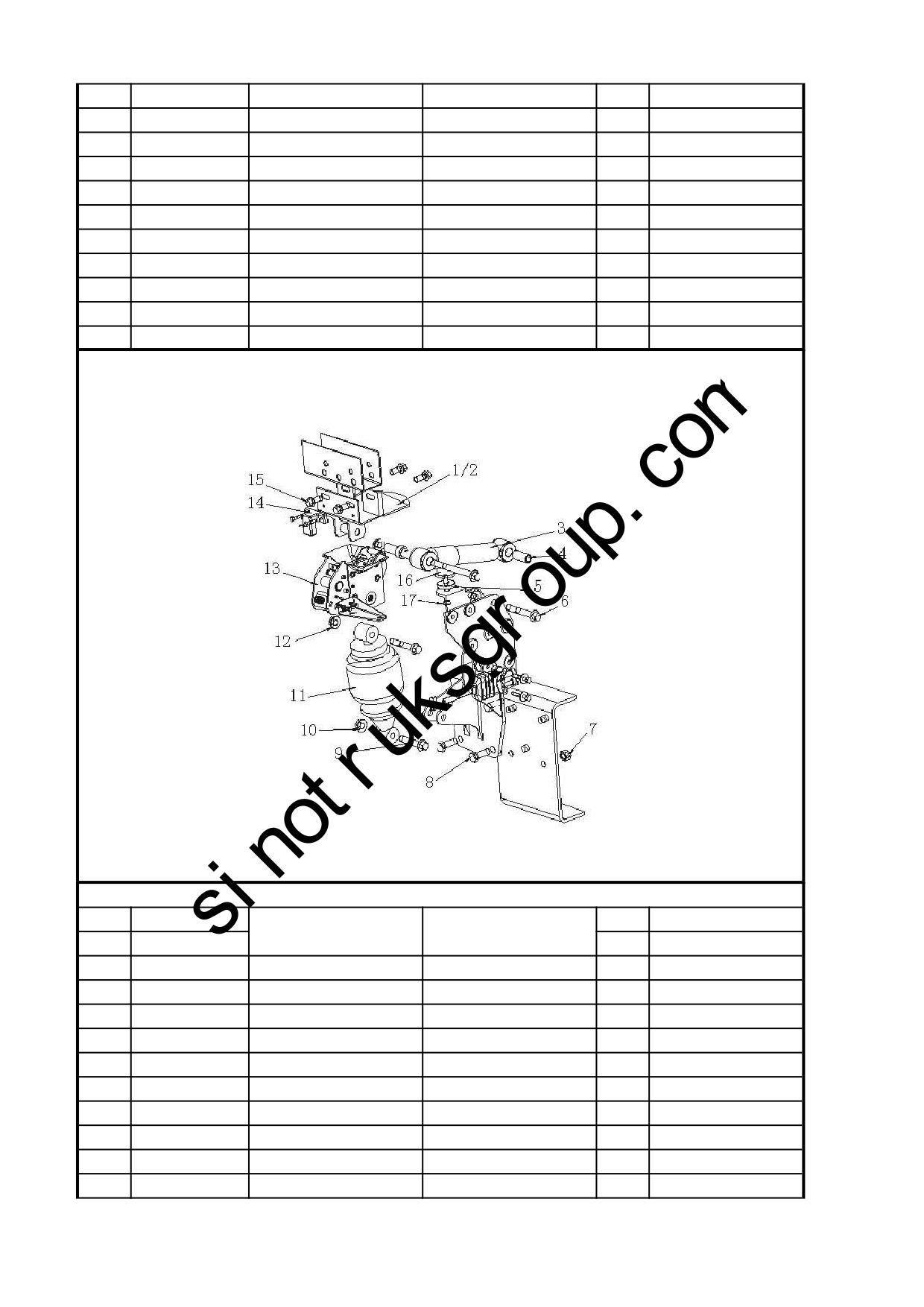

1.25 HOWO长驾驶室后悬置(螺旋弹簧/工程/320sus/+114.5)/Cab Rear Support

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642440040

左上支架总成

Bracket - upper left

WG1642440041

右上支架总成（与左件对称

Bracket - lower right

WG1642440021

横向稳定减振器总成

Shock absorber

WG1642440032

衬套II

Bush

WG1642440152

垫圈

Washer

ZQ18114110TF6

六角法兰面带齿螺栓M14*1.

Screw

ZQ32514T13F6

六角法兰面带齿螺母M14*1.

Nut

ZQ1811450TF6

六角法兰面带齿螺栓M14*1.

Screw

ZQ1811480TF6

六角法兰面带齿螺栓M14*1.

Screw

Q33014T13F2

全金属六角法兰面自锁螺母

Nut

WG1642440088

后悬减振器总成(螺旋弹簧/

Shock absorber

WG1642440101

液压锁总成

Lock ass.

WG1642440052

驾驶室锁止信号开关

Switch - locking signal

Q1841230

六角法兰面螺栓

Screw

WG1642430081

限位块总成

Limited block

ZQ340B10

1型六角螺母M10*1.5

Nut

Q2360620

十字槽盘头螺钉、弹簧垫圈

Combination screw

AZ1642448081

左下支架（320sus/中长/+1

Bracket - lower left

AZ1642448082

右下支架（320sus/中长/+1

Bracket - lower right

Q40310

弹簧垫圈

Spring washer

1.25 HOWO长驾驶室后悬置(螺旋弹簧/工程/320sus/+114.5)/Cab Rear Support

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642440033

衬套III

Bush

Q18414150

六角法兰面螺栓

Screw

WG9003171356

塑料紧固带A5*280

Fastener

WG9719820209

双弯软管(3700)

Hose

WG1642440151

六角法兰面螺栓

Screw

ZQ32514T13F6

六角法兰面带齿螺母M14*1.

Nut

Q40214

大垫圈

Washer

Q33014T13F2

全金属六角法兰面自锁螺母

Nut

ZQ32514T13F6

六角法兰面带齿螺母M14*1.

Nut

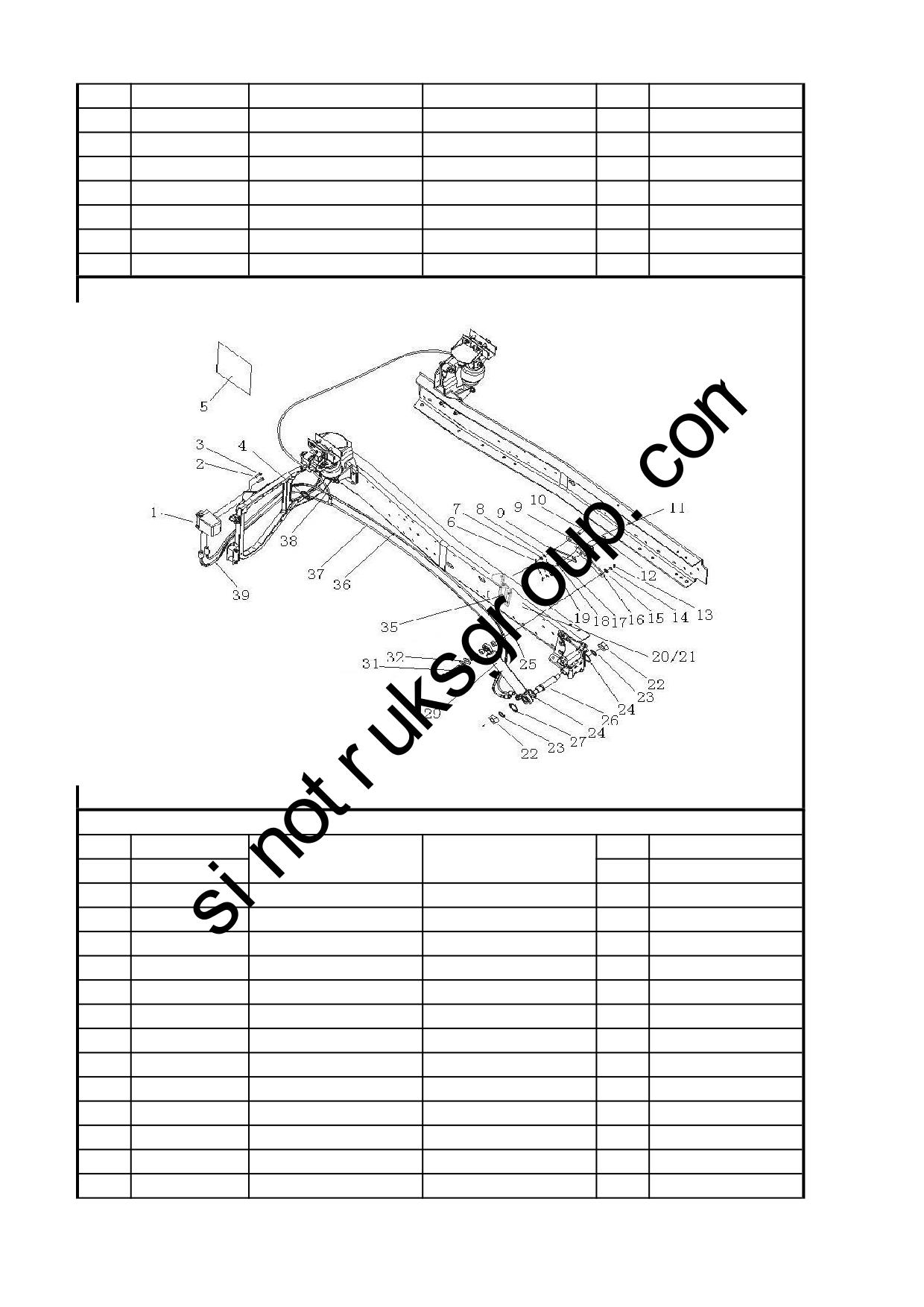

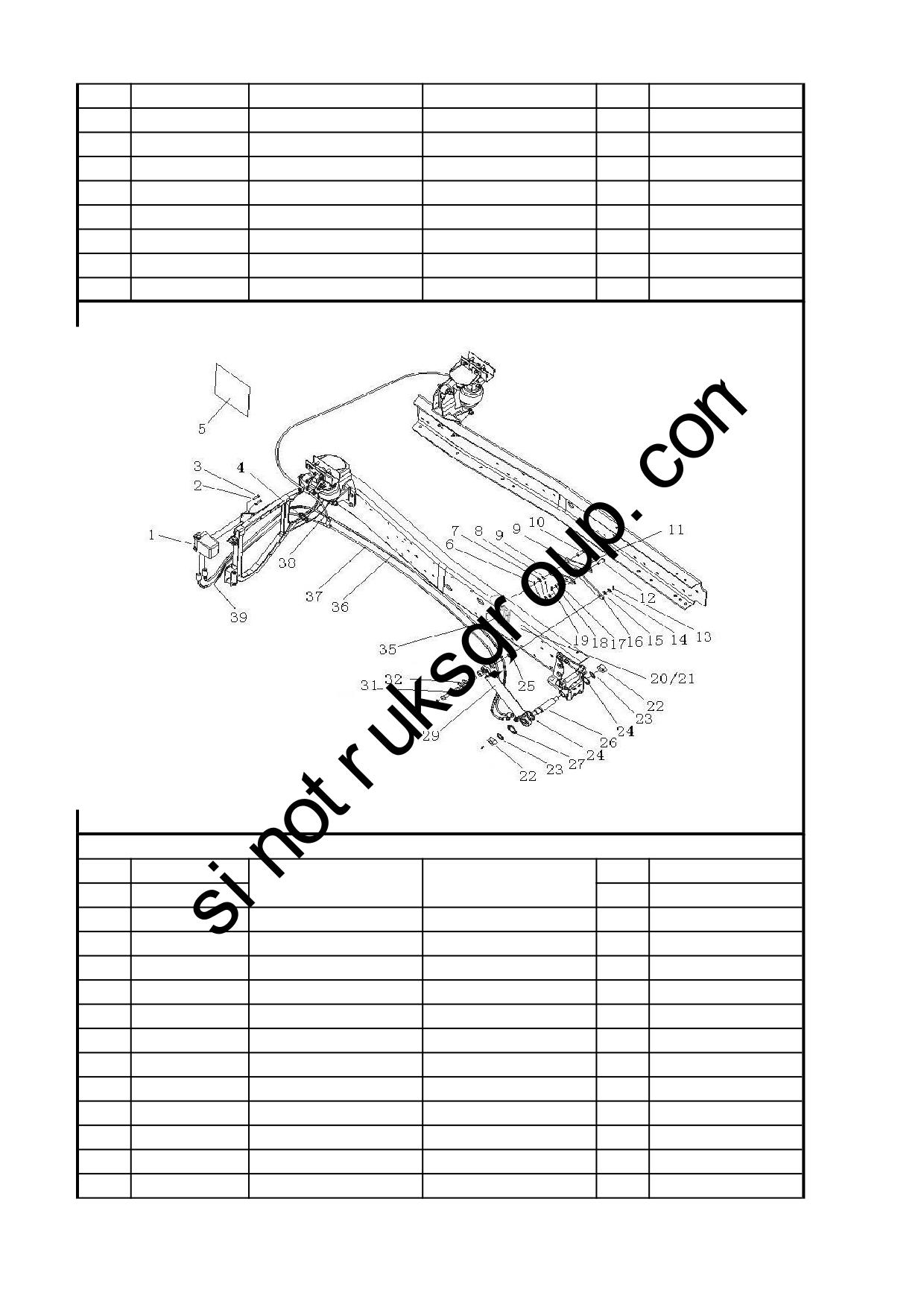

1.26 HOWO中长驾驶室举升装置(油滤器、抬高114)/Tilting Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9719820001

液压手动油泵

Hydraulic hand pump

Q40310

弹簧垫圈

Spring washer

Q150B1020

六角头螺栓

Bolt

WG9003171356

塑料紧固带A5*280

Cable binder

WG9719820098

说明牌

Illustrate plate

Q5004028

开口销

Q40114

平垫圈

Washer

Q41814

波形弹性垫圈

Wave washer

AZ9719820022

下撑条

Strut

Q5101428

销轴(h11)

190003903452

销轴

Q5101428

销轴(h11)

Q5004028

开口销

Q40114

平垫圈

Washer

Q41814

波形弹性垫圈

Wave washer

AZ9719820021

上撑条

Strut

Q41710

鞍形弹性垫圈

Washer

Q40112

平垫圈

Washer

Q5003216

开口销

Q151C1235

六角头螺栓(细牙)

Bolt

1.26 HOWO中长驾驶室举升装置(油滤器、抬高114)/Tilting Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003888457

自锁螺母

Nut

Q33424

自锁螺母

Nut

Q40124

平垫圈

Washer

WG9719820013

垫圈

Washer

190003888459

自锁螺母

Nut

WG9719820019

举升缸下支撑轴

WG9719820011

大垫片

Gasket

WG9719820004

驾驶室举升油缸

Hydraulic cylinder

WG9719820018

举升缸上支撑轴

Shaft

Q40216

大垫圈

Washer

WG9719820029

限位拉带支座

Bracket

WG9719820203

双弯软管(3200)

Hose

WG9719820206

单弯软管(2600)

Hose

WG9719820204

双弯软管(800)

Hose

WG9719820207

单弯软管(600)

Hose

Q5004028

开口销

190003559459

卡套式四通管接头

"+"connecter

Q151C1240

六角头螺栓

Bolt

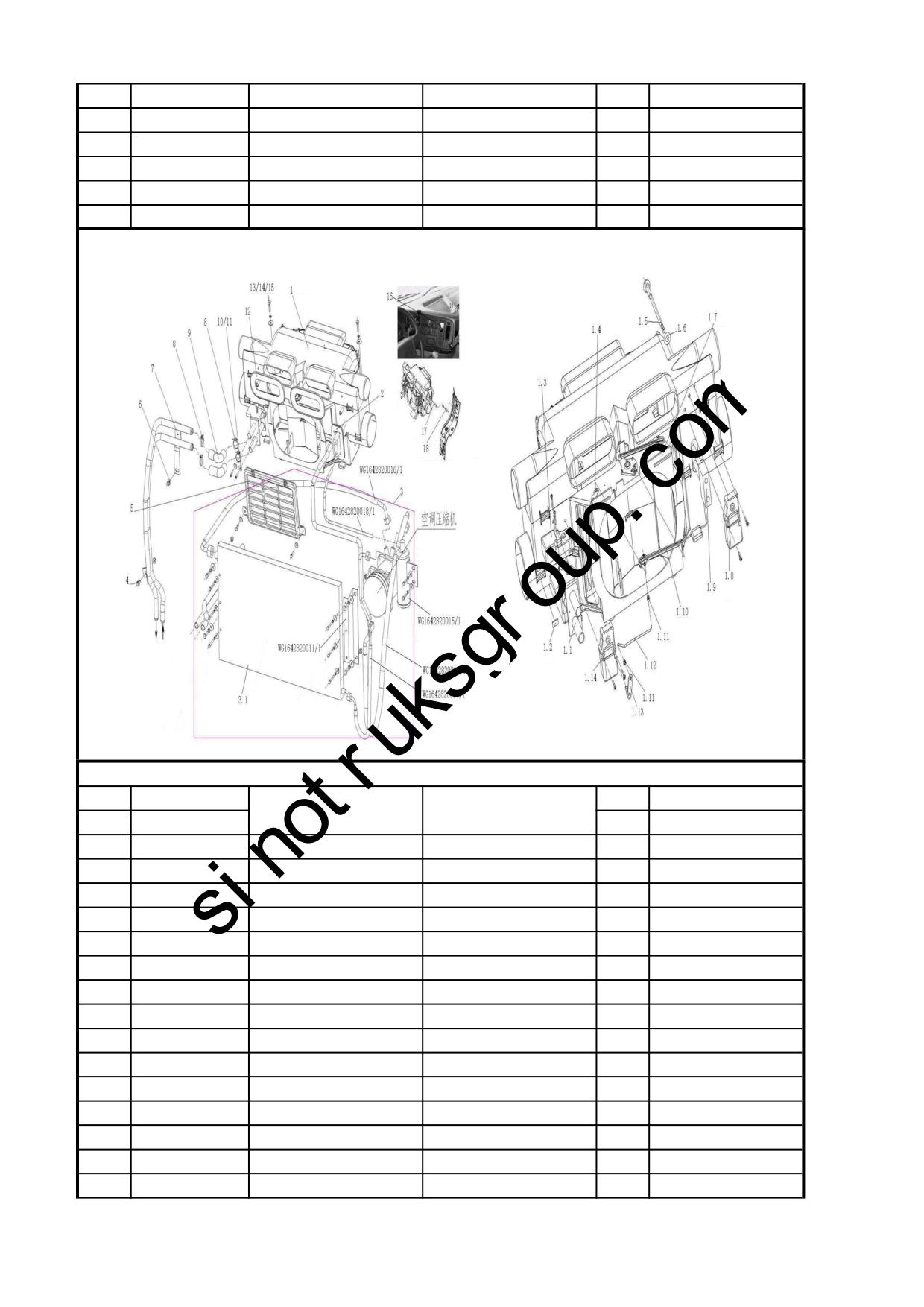

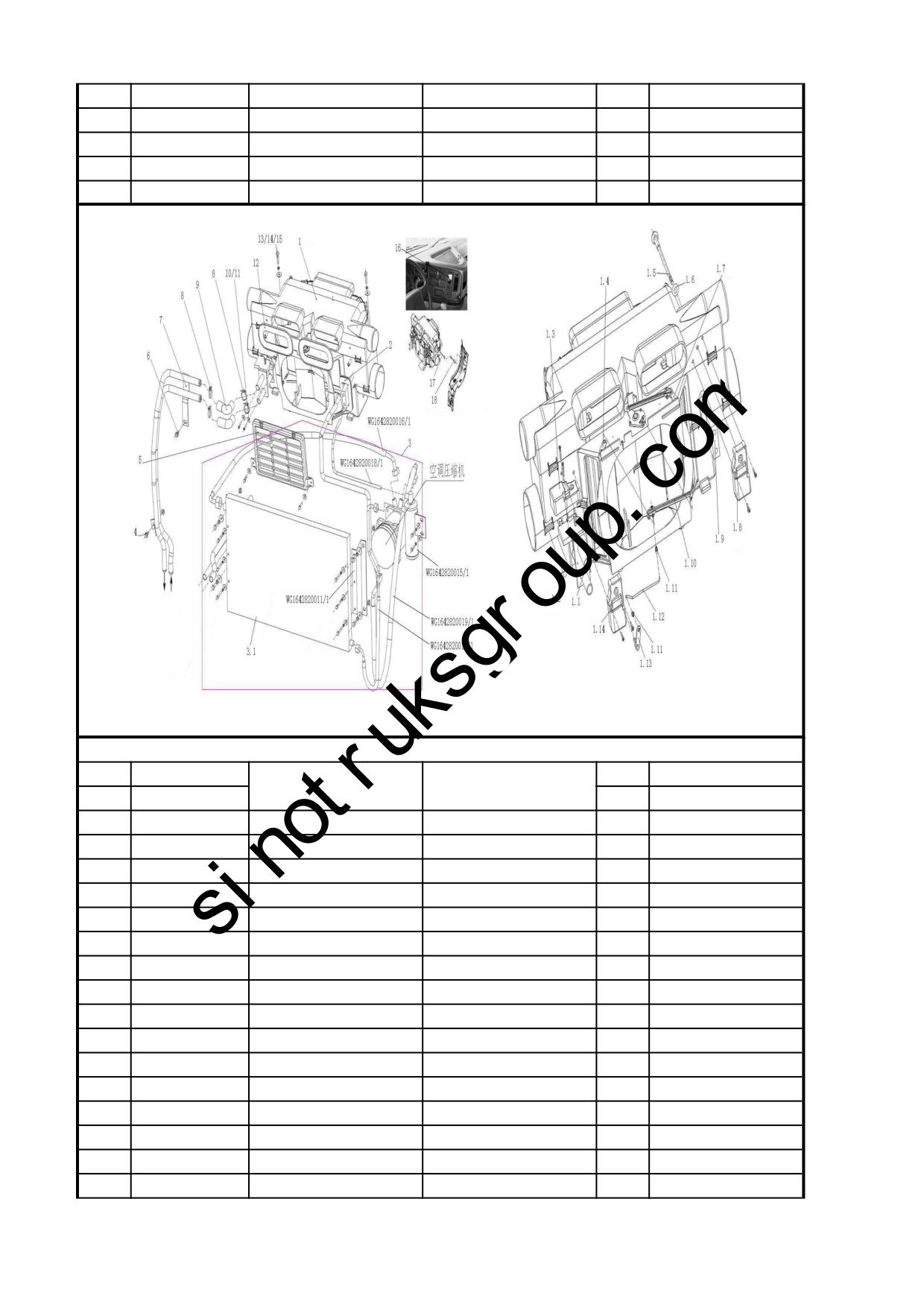

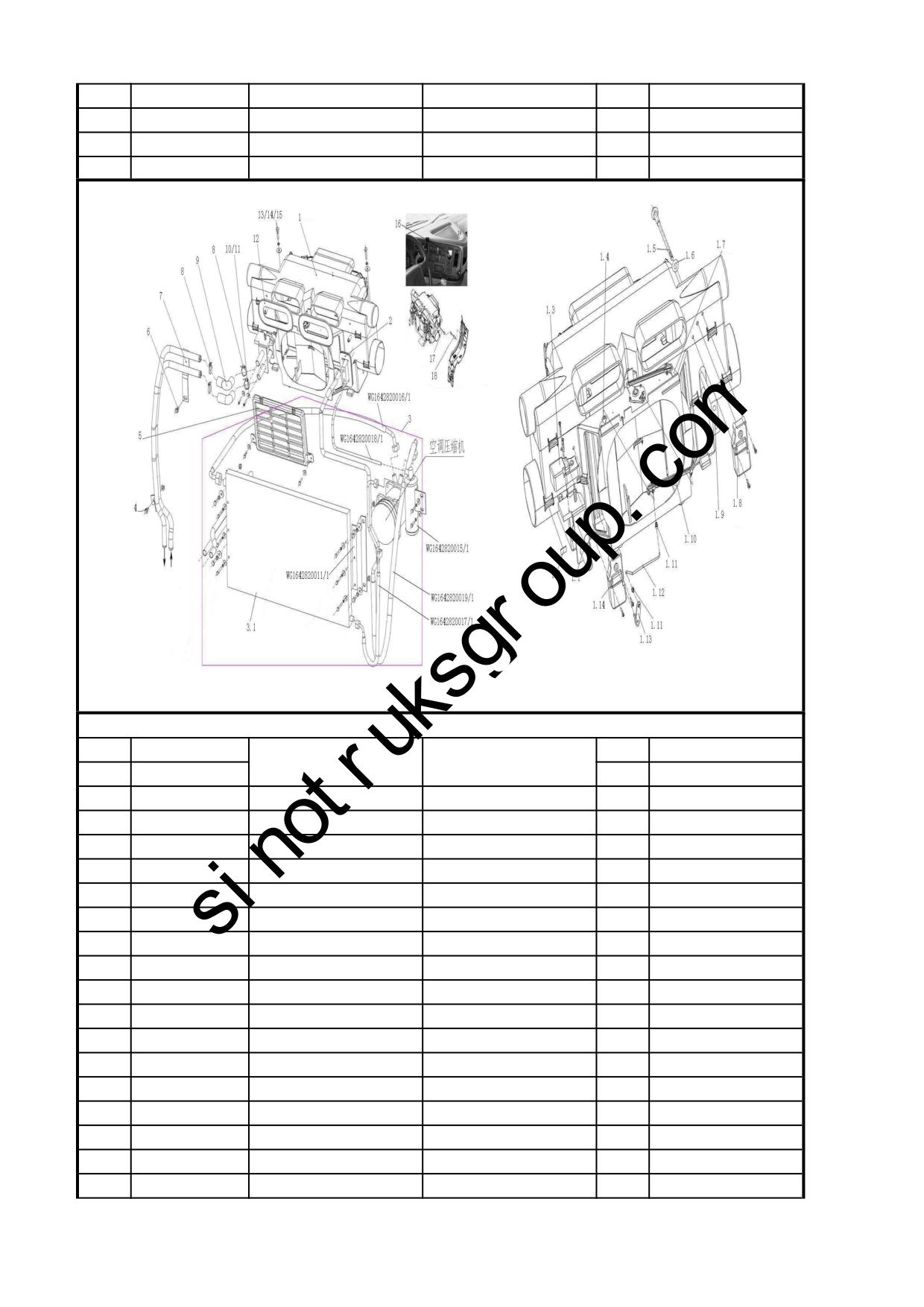

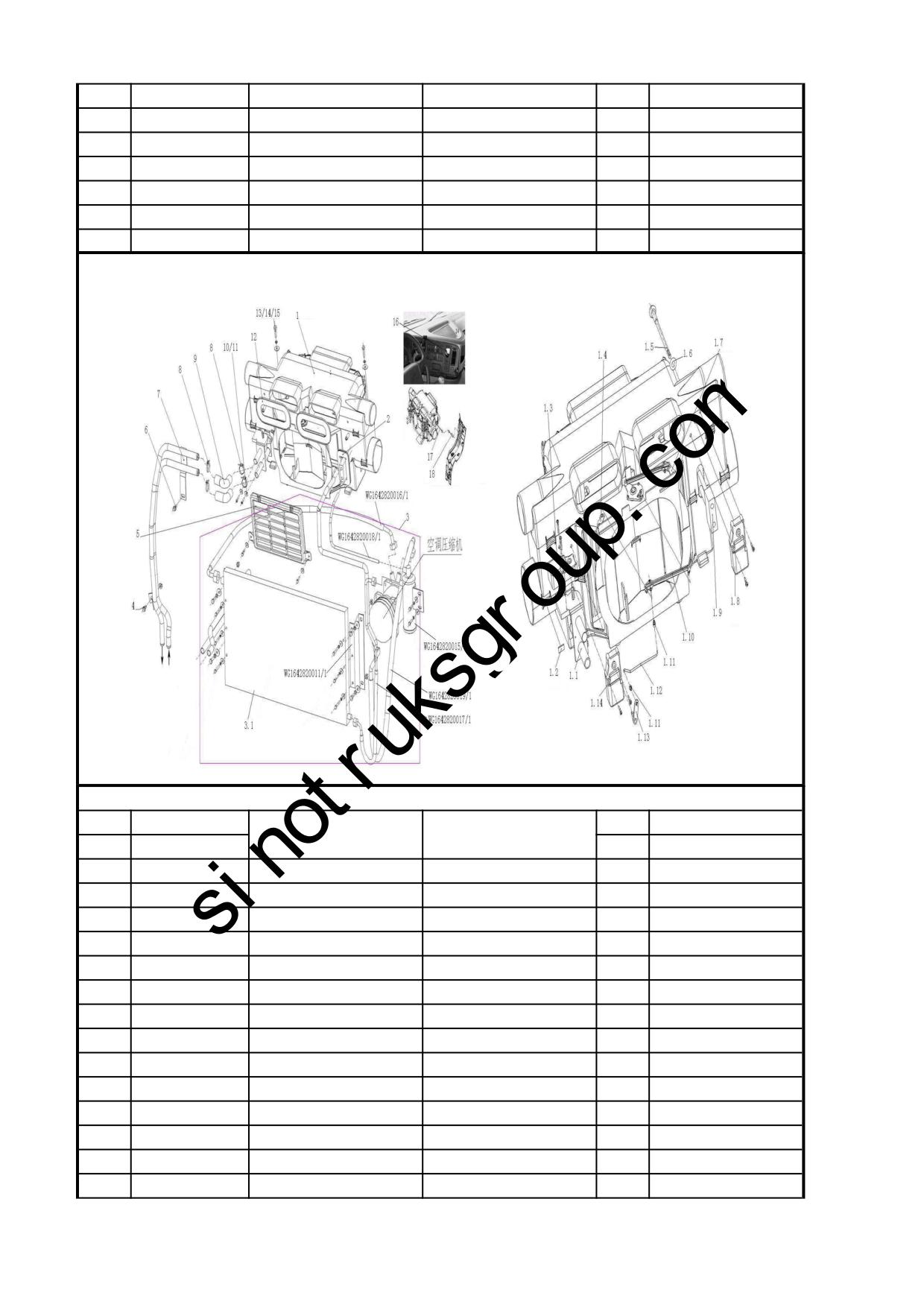

1.27 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642820002

带电动风门的空调器总成

Air conditioner ass.

1.1

AZ1630840319

阀）

Radiator ass.

1.2

AZ1630840063

连接卡子

Clip

1.3

AZ1630840326

3#转向器

Redirector

1.4

AZ1630840046

连杆Ⅲ

Rod

1.5

AZ1630840315

锥齿轮轴

Shaft

1.6

Q43660

开口挡圈

Ring

1.7

AZ1630840047

连杆Ⅳ

Rod

1.8

AZ1630840324

1#转向器

Redirector

1.9

AZ1642820010

蒸发器总成

Evaporator ass.

1.10

AZ1630840045

连杆Ⅱ

Rod

1.11

AZ1630840053

莲花座

Base

1.12

AZ1630840314

曲拉杆

Rod

1.13

AZ1630840313

摆臂

Arm

1.14

AZ1630840325

2#转向器

Redirector

1.15

AZ1630840013

下壳体

Bottom housing

1.16

AZ1630840091

滴水管

Pipe

1.17

Q2723525

十字槽盘头自攻螺钉

Screw

1.18

AZ1630840015

进风门总成

Air intake ass.

1.19

AZ1630840312

中壳体

Middle housing

1.27 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.20

AZ1630840092

泡沫密封条Ⅰ

Sealing strip

1.21

AZ1630840014

风机总成

Fan

1.22

AZ1630840323

风机线束总成

Wireness

1.23

Q2714216

十字槽盘头自攻螺钉

Screw

1.24

AZ1630840321

风机调速块总成

Fan speed adjusting module

1.25

AZ1630840049

转动板

Plate

1.26

AZ1630840050

转动臂

Arm

1.27

AZ1630840051

扭簧

Spring

1.28

AZ1630840052

大垫片

Washer

1.29

AZ1630840065

圆轴棘刺卡环

Clip

1.30

Q2723525

十字槽盘头自攻螺钉

Screw

1.31

AZ1630840311

上壳体

Upper housing

1.32

AZ1630840401

出风口自粘密封垫Ⅱ

Sealing

1.33

AZ1630840093

泡沫密封条Ⅱ

Sealing strip

1.34

AZ1630840063

连接卡子

Clip

1.35

AZ1630840037

左风门

Air intake -left

1.36

AZ1630840038

右风门（与左件对称）

Air intake -right

1.37

AZ1630840040

前风门

Air intake -front

1.38

AZ1630840041

连杆Ⅰ

Rod

1.39

AZ1630840035

方轴

Shaft

1.27 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

1.40

AZ1630840036

后风门

Air intake -rear

1.41

AZ1630840039

曲拉杆Ⅰ

Rod

1.42

AZ1630840053

莲花座

Base

1.45

AZ1630840034

扇形锥齿轮

Gear

1.46

Q2723525

十字槽盘头自攻螺钉

Screw

1.47

AZ1630840016

进风口密封环

Ring

1.48

AZ1630840021

挡板

Plate

WG1630820019

橡胶衬套

Bush

WG1642821005

HOWO车驾驶室空调装置外供件清单

List

3.1

WG1642820010/2

冷凝器总成

Condenser ass.

Q1840825F31

六角法兰面螺拴

Screw

AZ1642840084

进风口护网总成

Protect net

Q1840816F31

六角法兰面螺栓

Screw

WG1642820063

暖风钢管总成

Tube

190003989340

软管卡箍

Hose clip

WG1642840091

成型软管Ⅰ

Hose

Q40206F31

大垫圈

Washer

Q2140620F31

十字槽盘头螺钉

Screw

AZ1630840062

扁橡胶密封套

Sealing

Q150B0825F31

六角头螺栓

Screw

1.27 HOWO车空调装置/Air Conditioner

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

WG1630840323

英文版操纵面板总成

Panel

AZ1630820314

空调线束总成

Wireness

WG1630820313

温度传感器总成

temperature

WG9003171356

塑料紧固带A5*280

Fastener

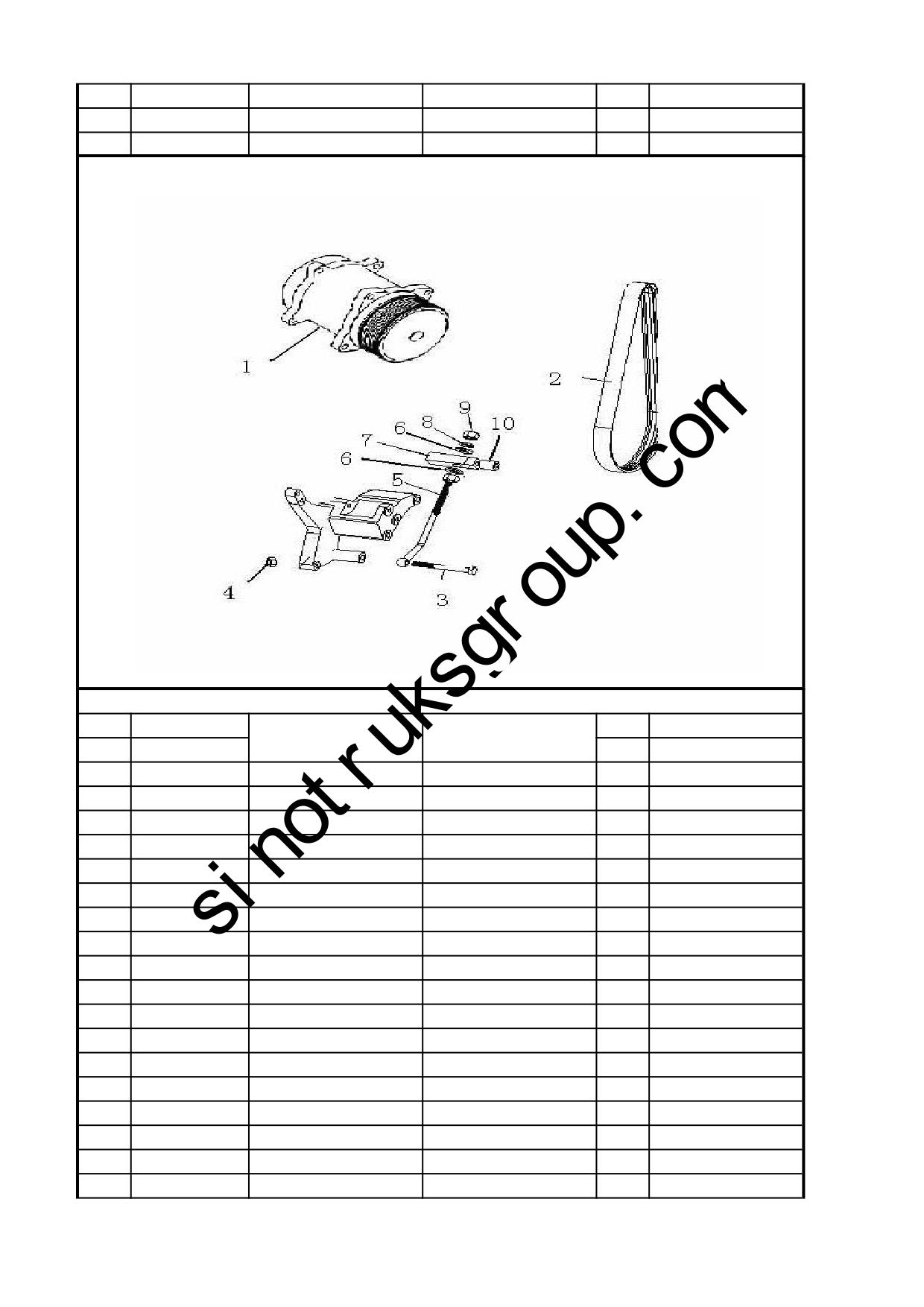

1.28 内置空调制冷压缩机及皮带/Compressor and Belt

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1500139001

制冷压缩机（多楔带）

Cooling compressor

WG1500130017

多楔带

Belt

Q150B10100

六角头螺栓

Bolt

Q33210

2型全金属六角锁紧螺母

Nut

WG1500090026

拉紧螺栓

Bolt

Q40114

平垫圈

Washer

WG1500130027

间隔块

Block

Q40314

弹簧垫圈

Spring washer

190012630006

I型六角螺母

Nut

WG581C 160018

轴套

Sleeve

Q40110

平垫圈

Washer

Q150B0825

六角头螺栓

Bolt

Q40008

小垫圈

Washer

WG9125130021

衬套

Bushing

Q40310

弹簧垫圈

Spring washer

Q40308

弹簧垫圈

Spring washer

Q150B1030

六角头螺栓

Bolt

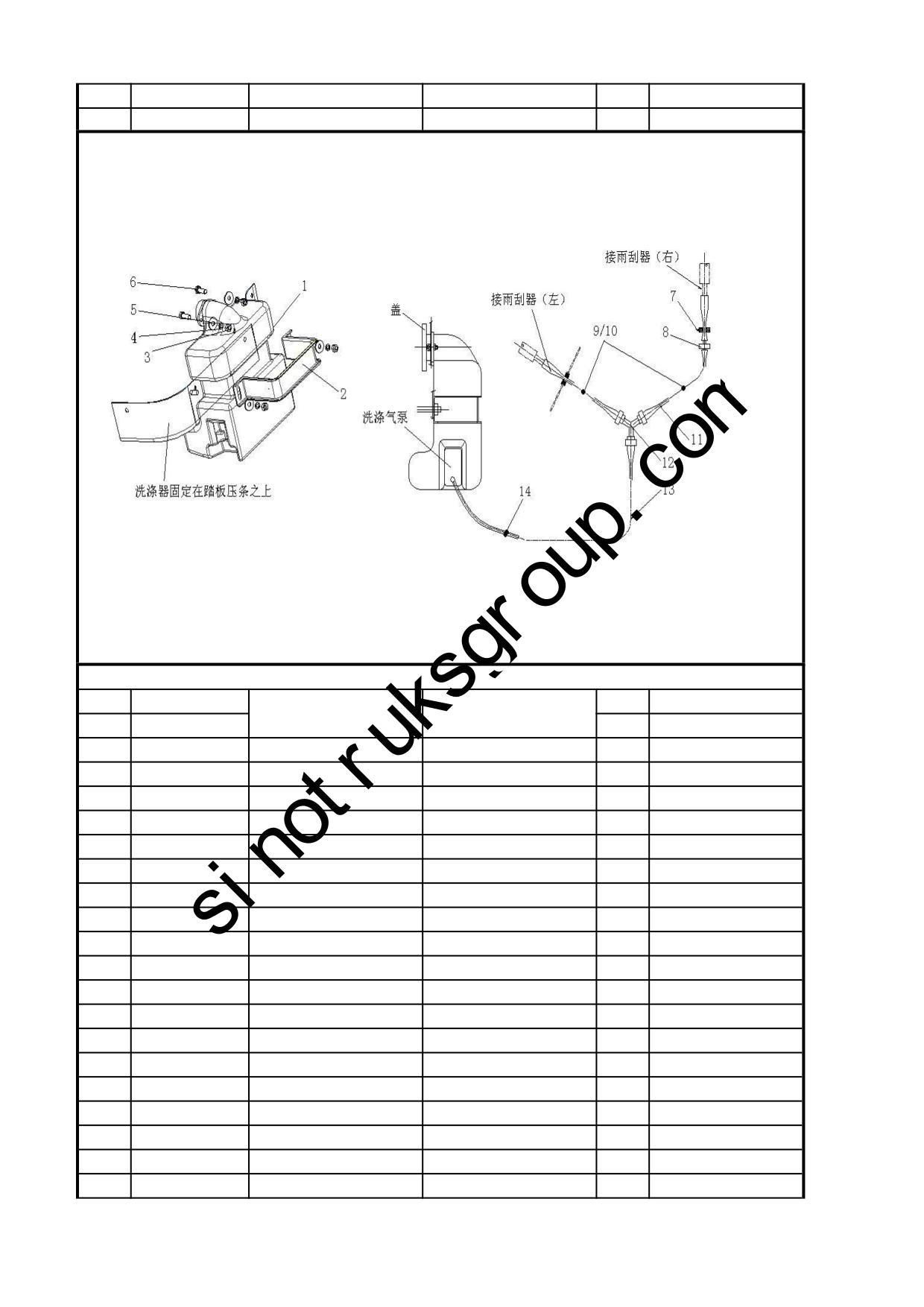

1.29 驾驶室风窗洗涤器/Windscreen Washing Equipment

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642860011

风窗洗涤器总成

Windscreen washer pump

1.1

WG1642860011+00

水泵

Pump

WG1642861010

风窗洗涤器容器支架

Bracket

Q340B06

I型六角螺母

Nut

Q40306

弹簧垫圈

Spring washer

Q40206

大垫圈

Washer

Q150B0625

六角头螺栓

Bolt

AZ1600860121

二通接头

Nozzle

AZ1642860007

过板护圈

Ring

Q68208

一端固定式单管夹片

Clip

Q150B0820

六角头螺栓

Bolt

AZ1642860003

软管I

Hose

116000770121

V型管接头

Nozzle

WG1642861003

软管I

Hose

190003171697

塑料紧箍带

Cable binder

AZ1608860010

软管夹箍/85974010002

Clip

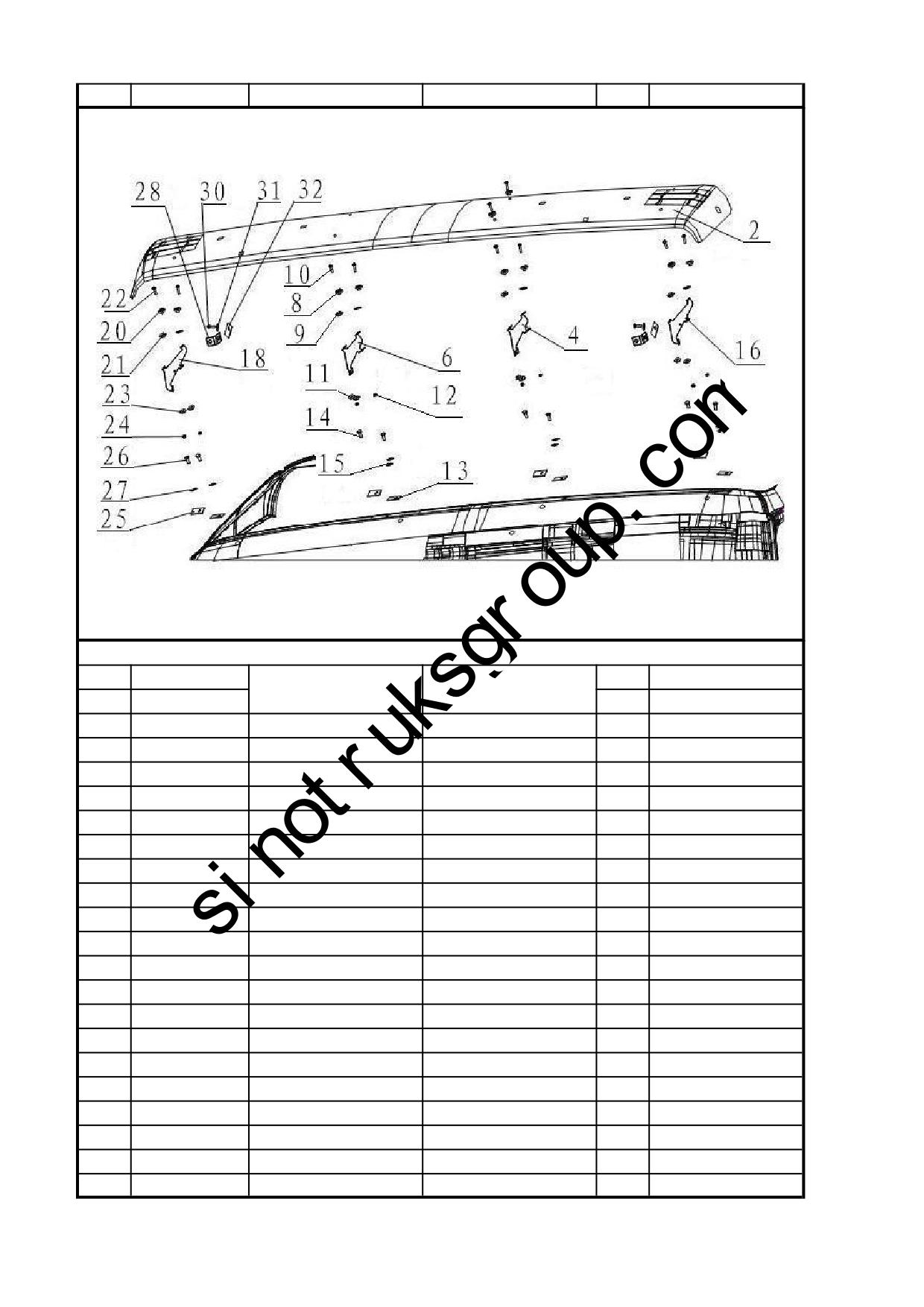

1.30 HOWO驾驶室遮阳罩/Sun Visor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642879231

驾驶室遮阳罩

Sun Visor

WG1642870234

右中支架

Bracket -right middle

WG1642870235

左中支架（与右件对称）

Bracket -left middle

AZ1608870008

异型垫片

Spacer

AZ1642870043

橡胶垫

Rubber cushion

Q2140625

十字槽盘头螺钉

Screw

Q40206

大垫圈

Washer

Q340B06

I型六角螺母

Nut

AZ1672870121

橡胶垫

Rubber cushion

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

WG1642870232

右外支架

Bracket -right

WG1642870233

左外支架（与右件对称）

Bracket -left

AZ1608870008

异型垫片

Spacer

AZ1642870043

橡胶垫

Rubber cushion

Q2140625

十字槽盘头螺钉

Screw

Q40206

大垫圈

Washer

Q340B06

I型六角螺母

Nut

AZ1672870121

橡胶垫

Rubber cushion

Q150B0820

六角头螺栓

Screw

1.30 HOWO驾驶室遮阳罩/Sun Visor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40208

大垫圈

Washer

WG1642870236

外下支架

Bracket - lower

Q150B0820

六角头螺栓

Screw

Q40208

大垫圈

Washer

AZ1672870121

橡胶垫

Rubber cushion

Q150B0825

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q340B08

1型六角螺母

Nut

1.31 驾驶室通用件/Common Parts

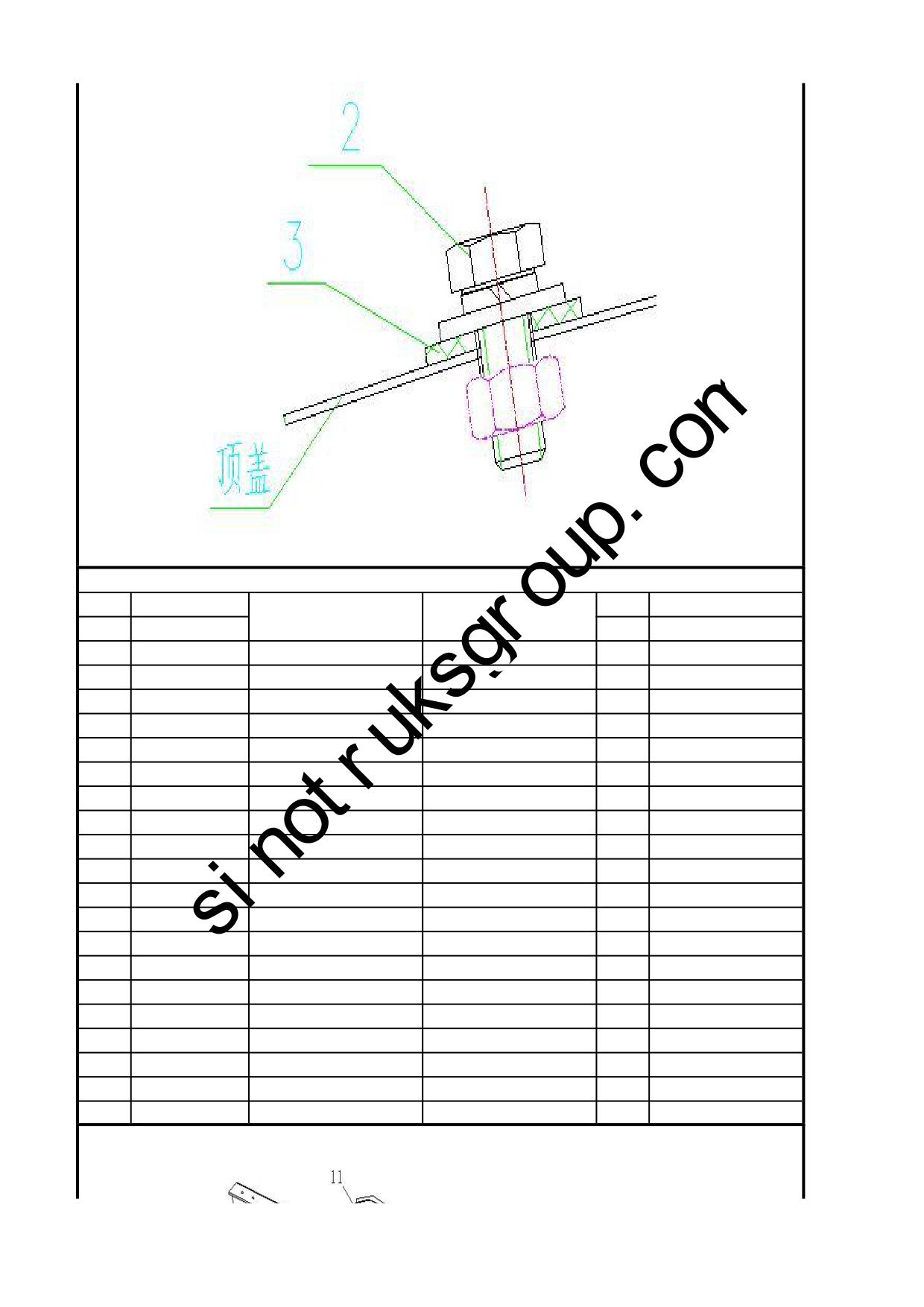

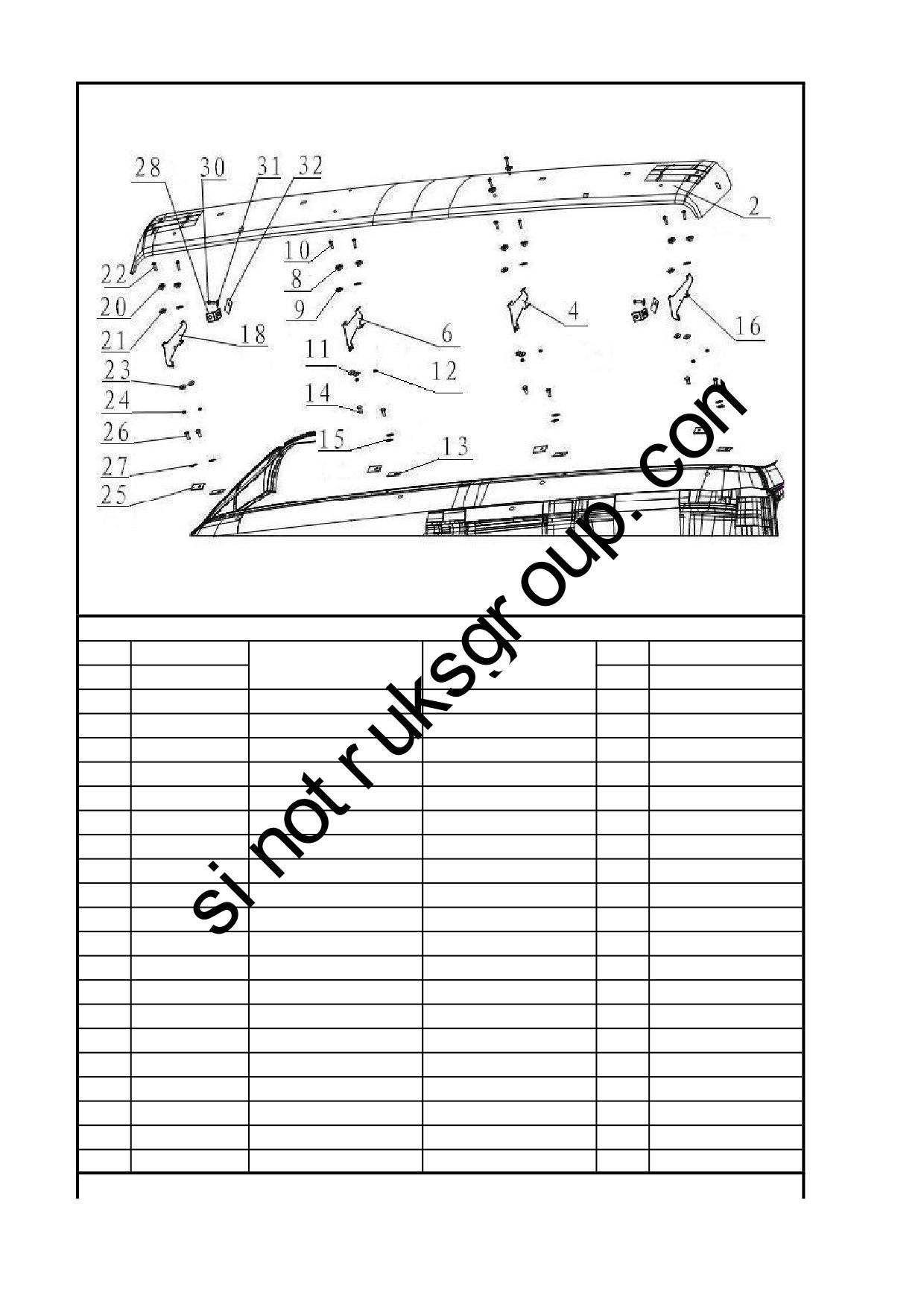

1.32 HOWO驾驶室导流装置安装孔密封/Combination Screw

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q1460816

组合件

Combination screw

AZ1672870121

橡胶垫

Rubber cushion

190007992576

密封胶

Glue

Q40208

大垫圈

Washer

Q150B0825

六角头螺栓

Screw

1.33 发动机保温装置(长驾驶室)/Protective cover

1.33 发动机保温装置(长驾驶室)/Protective cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725930176

油底壳防护罩

Protective cover

AZ9725930165

油底壳保温罩固定支架

Fixation

Q150B1030

六角头螺栓

Bolt

Q40110

平垫圈

Washer

Q40310

弹簧垫圈

Spring washer

Q33210

2型全金属六角锁紧螺母

Nut

WG9725930168

长驾驶室左侧保温板

Insulation board

WG9725930169

长驾驶室右侧保温板

Insulation board

AZ9725930166

侧保温板固定支架

Fixation

Q150B1025

六角头螺栓

Bolt

Q33210

2型全金属六角锁紧螺母

Nut

Q40110

平垫圈

Washer

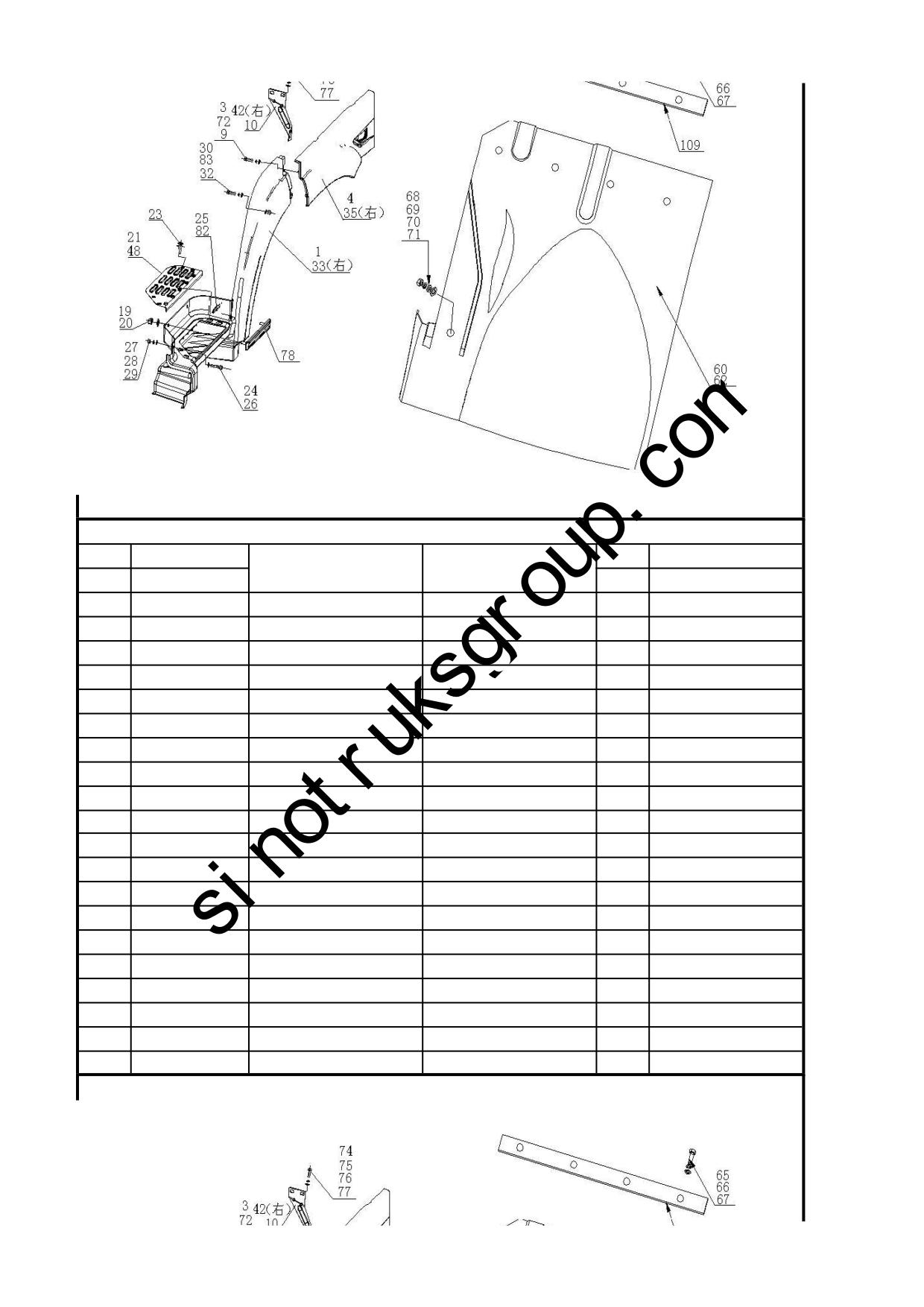

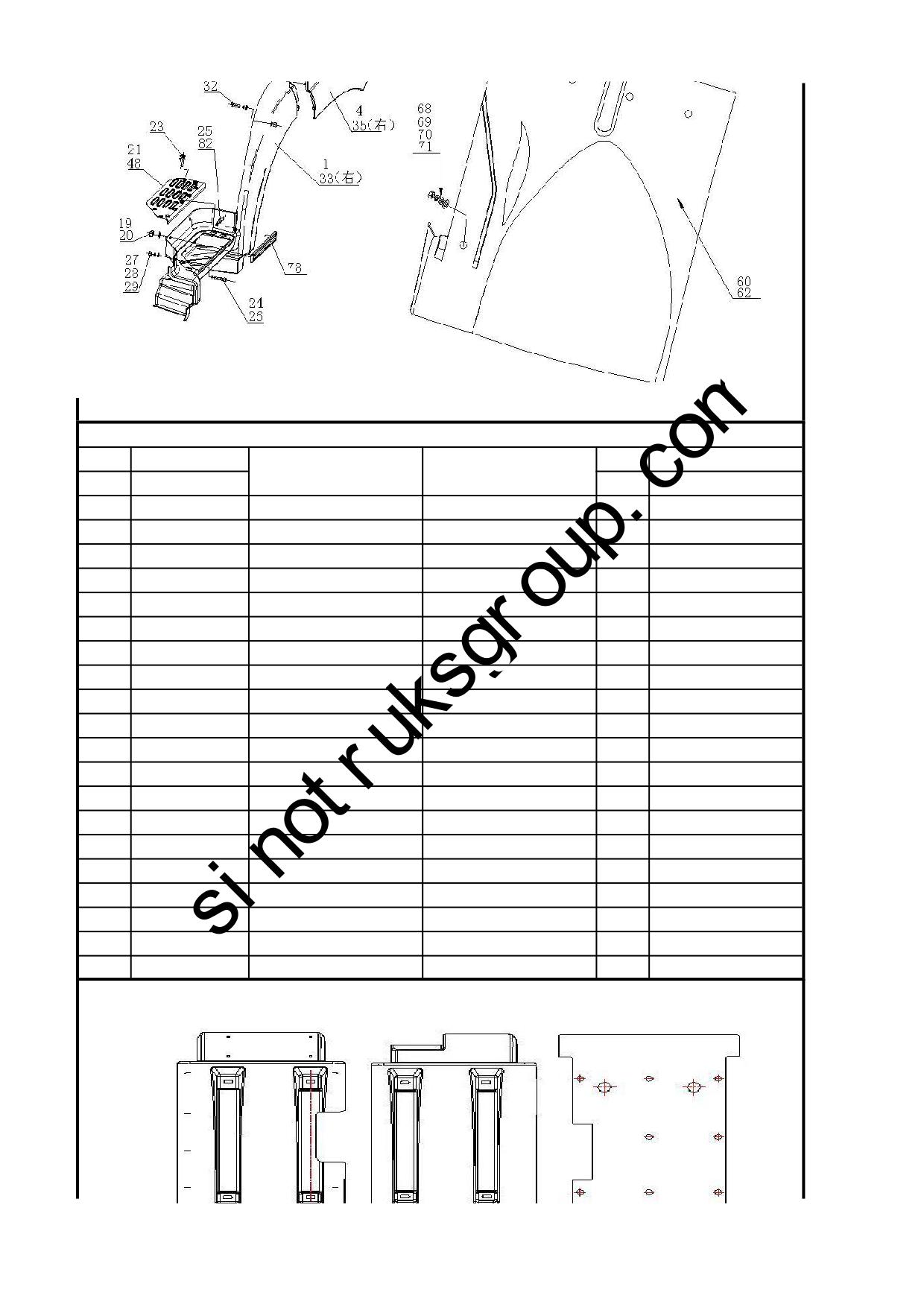

1.34 中长驾驶室新造型翼子板/Fender

1.34 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230105

左前翼子板前段总成

Wing fender assembly

Q40206

大垫圈

Washer

WG1642230107

左前翼子板后段总成

Wing fender assembly

Q40006

小垫圈

Washer

WG1642230121

左连接支架

Bracket

Q33210

2型全金属六角锁紧螺母

Nut

Q40110

平垫圈

Washer

WG1642230109

左防滑板

Plate

Q2540830

十字槽沉头螺钉

Screw

Q150B0625

六角头螺栓

Bolt

Q150B0630

六角头螺栓

Bolt

Q340B06

I型六角螺母

Nut

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q150B0625

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG1642230106

右前翼子板前段总成

Fender

WG1642230108

右前翼子板后段总成

Fender

Q40206

大垫圈

Washer

Q40006

小垫圈

Washer

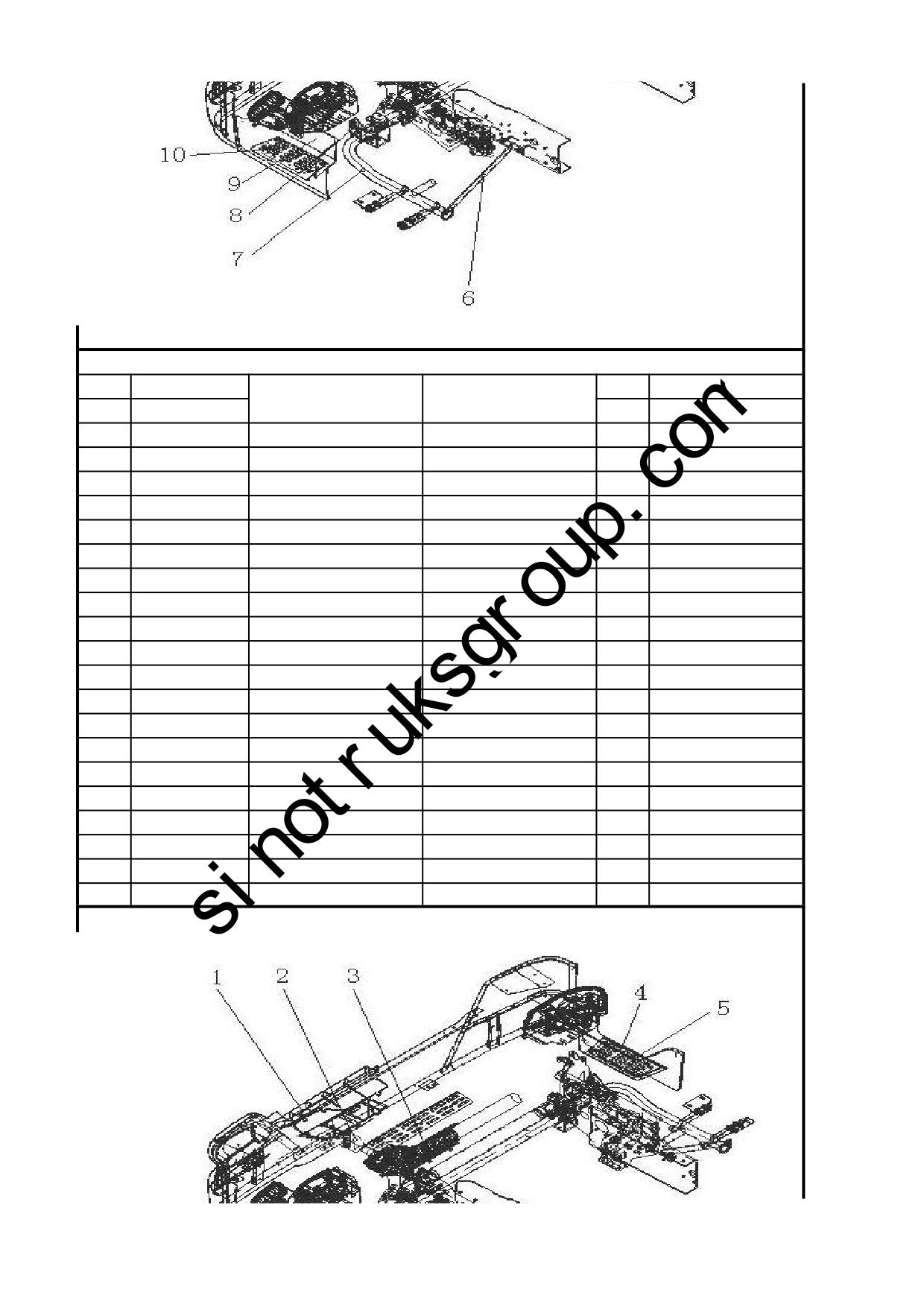

1.34 中长驾驶室新造型翼子板/Fender

1.34 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230122

右连接支架

Bracket

WG1642230110

右防滑板(与左件对称）

Plate

Q2540830

十字槽沉头螺钉

Screw

Q150B0625

六角头螺栓

Bolt

Q150B0630

六角头螺栓

Bolt

Q340B06

I型六角螺母

Nut

Q40106

平垫圈

Washer

Q40306

弹簧垫圈

Spring washer

Q150B0625

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG1641230025

左前挡泥板

Fender

WG1641230026

右前挡泥板

Fender

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B06

I型六角螺母

Nut

Q40306

弹簧垫圈

Spring washer

Q40206

大垫圈

Washer

Q40210

大垫圈

Washer

Q2714816F31

十字槽盘头自攻螺钉

Screw

1.34 中长驾驶室新造型翼子板/Fender

1.34 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q150B0830F31

六角头螺栓

Bolt

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

Q340B08F31

Ⅰ型六角螺母

Nut

WG1642230041

前翼子板压条总成

Batten

Q40206

大垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

Q40006F31

小垫圈

Washer

Q2714816F31

十字槽盘头自攻螺钉

Screw

Q150B0830F31

六角头螺栓

Bolt

Q40208F31

大垫圈

Washer

Q40308F31

弹簧垫圈

Spring washer

Q340B08F31

Ⅰ型六角螺母

Nut

Q40206F31

大垫圈

Washer

Q40206F31

大垫圈

Washer

Q340B06F31

Ⅰ型六角螺母

Nut

Q40006F31

小垫圈

Washer

Q2714813F31

十字槽盘头自攻螺钉

Screw

Q40206

大垫圈

Washer

1.34 中长驾驶室新造型翼子板/Fender

1.34 中长驾驶室新造型翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230115

灯口盖

Cover

100

Q2714813F31

十字槽盘头自攻螺钉

Screw

103

Q150B1035

六角头螺栓

Bolt

105

Q2714813F31

十字槽盘头自攻螺钉

Screw

109

WG1641230027

挡泥板用压条

Batten

1.35 09版HOWO/8X4/自卸车/中长驾驶室前轮后翼子板/Fender

1.35 09版HOWO/8X4/自卸车/中长驾驶室前轮后翼子板/Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642230230

左后翼子板(8X4抬高114.5m

Fender ass. -left

WG1642233001

HOWO右后翼子板

Fender ass. -right

WG1642230220

缓冲衬层(8X4抬高114.5mm)

cushion

WG1642230111

后翼子板缓冲衬层

cushion

Washer

WG1642230008

垫圈

Q2714216

十字槽盘头自攻螺钉

Screw

Q150B0825

六角头螺栓

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Washer

Q340B08

1型六角螺母

Nut

1.36 后翼子板支架(油滤器+发动机抬高）/Bracket for Rear Fender

1.36 后翼子板支架(油滤器+发动机抬高）/Bracket for Rear Fender

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9731930081

前轴后翼子板左支架

Bracket - left

WG9731930080

前轴后翼子板右支架

Bracket - right

WG9731930014

垫板

Plate

Q151B1450

六角头螺栓

Screw

190003888458

自锁螺母

Nut

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG1642242101

10款HOWO高位保险杠总成

Bumper ass.

AZ9925930036

牵引钩总成

Towing hook assembly

WG1642242105

保险杠装饰网

Paneling net

WG1642242104

右下踏板

Lower step - right

WG1642240114

右下踏板防滑板

Plate

AZ9725930837

前防钻支架拉板总成

Bracket assembly

WG9725931001

踏板支架总成(豪沃10款前脸高位保险杠)

Bracket ass.

WG9725931034

保险杠前支架总成

Bracket assembly

WG1642242103

左下踏板

Lower step - left

WG1642240113

左下踏板防滑板

Plate

WG9725930522

左前牵引钩座

Base

Q151B1660

六角头螺栓

Bolt

Q151B1670

六角头螺栓

Bolt

190003888459

自锁螺母

Nut

Q151B1445

六角头螺栓

Bolt

190003888458

自锁螺母

Nut

Q150B1035

六角头螺栓

Bolt

Q33210

2型全金属六角锁紧螺母

Nut

Q40310

弹簧垫圈

Spring washer

Q40210

大垫圈

Washer

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0825

六角头螺栓

Bolt

Q150B0885

六角头螺栓

Bolt

Q33208

2型全金属六角锁紧螺母

Nut

AZ9725930710

支撑板

Plate

Q150B1045

六角头螺栓

Bolt

Q40210

大垫圈

Washer

Q33210

2型全金属六角锁紧螺母

Nut

Q150B1235

六角头螺栓

Bolt

Q33212

2型全金属六角锁紧螺母

Nut

Q40208

大垫圈

Washer

Q150B0828

六角头螺栓

Bolt

Q33208

2型全金属六角锁紧螺母

Nut

Q150B0840

六角头螺栓

Bolt

Q40208

大垫圈

Washer

Q33208

2型全金属六角锁紧螺母

Nut

Q150B0820

六角头螺栓

Bolt

Q40208

大垫圈

Washer

AZ1664240062

号牌支架总成

Bracket assembly

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

1.37 HOWO高位保险杠前防钻支架及前牵引装置(10款前脸,驾驶室抬高114）/Bumper

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q40006

小垫圈

Washer

Q150B0620

六角头螺栓

Bolt

Q2540825

十字槽沉头螺钉

Screw

Q40208

大垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q33208

2型全金属六角锁紧螺母

Nut

WG1642241023

左堵盖

Plug-left

WG1642241024

右堵盖

Plug-right

WG9725931036

前悬置稳定杆

Rod

Q150B1860TF2

六角头螺栓

Bolt

Q40318

弹簧垫圈

Spring washer

1.38 文字商标（HOWO）/"HOWO" Logo

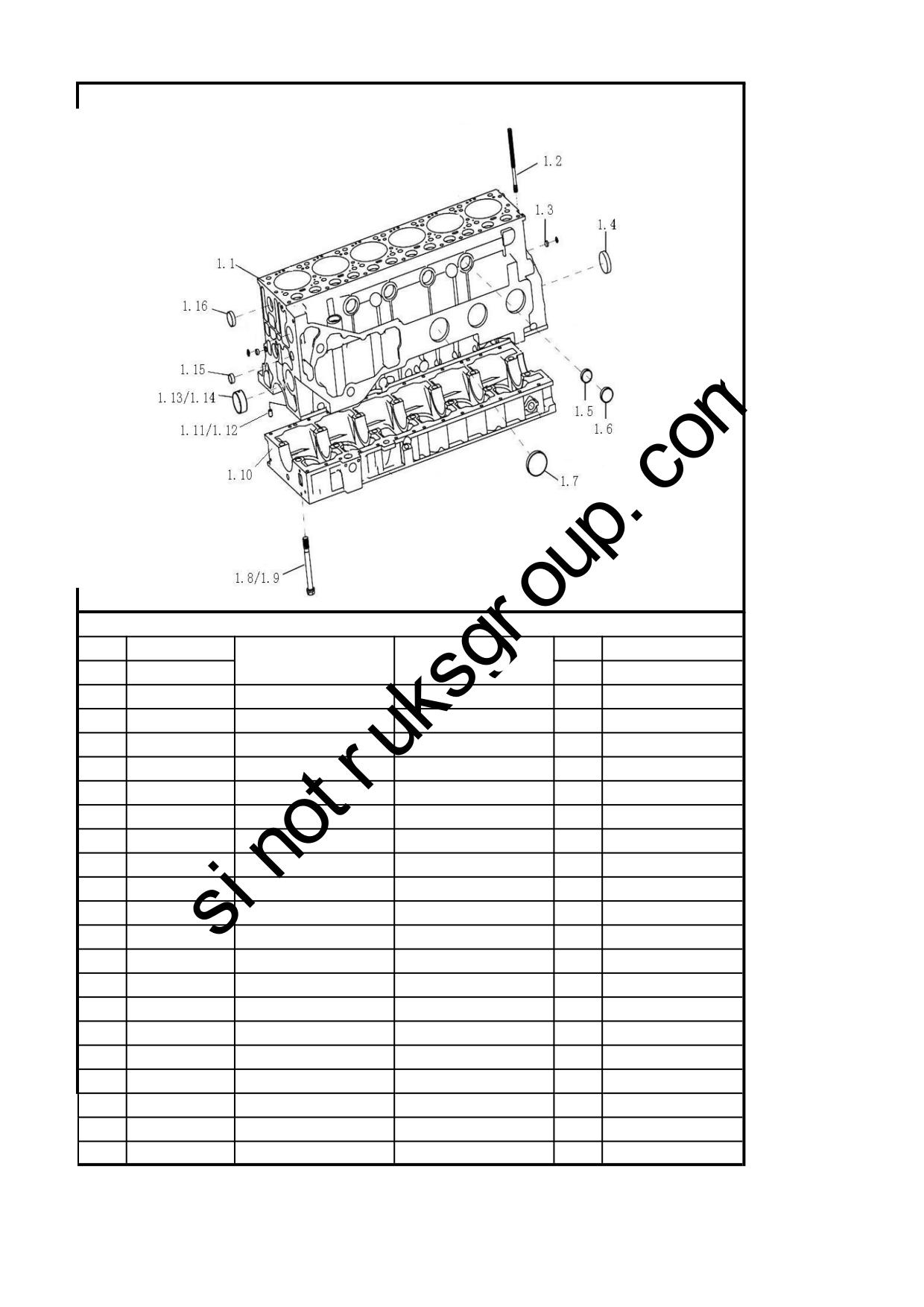

2.1.01 气缸体总成/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1095010048

气缸体总成

Cylinder block assembly

1.1

61500010356B

气缸体

Cylinder block

1.10

161500010366G

曲轴箱

Crankcase

1.11

90003901604A

圆柱销

1.12

Q5211220

园柱销

1.13

VG1560010029

凸轮轴衬套

Bushing

1.14

VG1096010010A

凸轮轴衬套

Bushing

1.15

190003989204

碗形塞

Plug

1.16

190003982121

碗形塞

Plug

1.2

VG1500010185

气缸盖螺栓

Bolt

1.3

190003989480

碗形塞

Plug

1.4

190003989288

碗形塞

Plug

1.5

190003989289

碗形塞

Plug

1.6

190003989215

碗形塞

Plug

1.7

190003989210

碗形塞

Plug

1.8

VG14010114

主轴承螺栓

Bolt

1.9

VG14010217

主轴承螺栓

Bolt

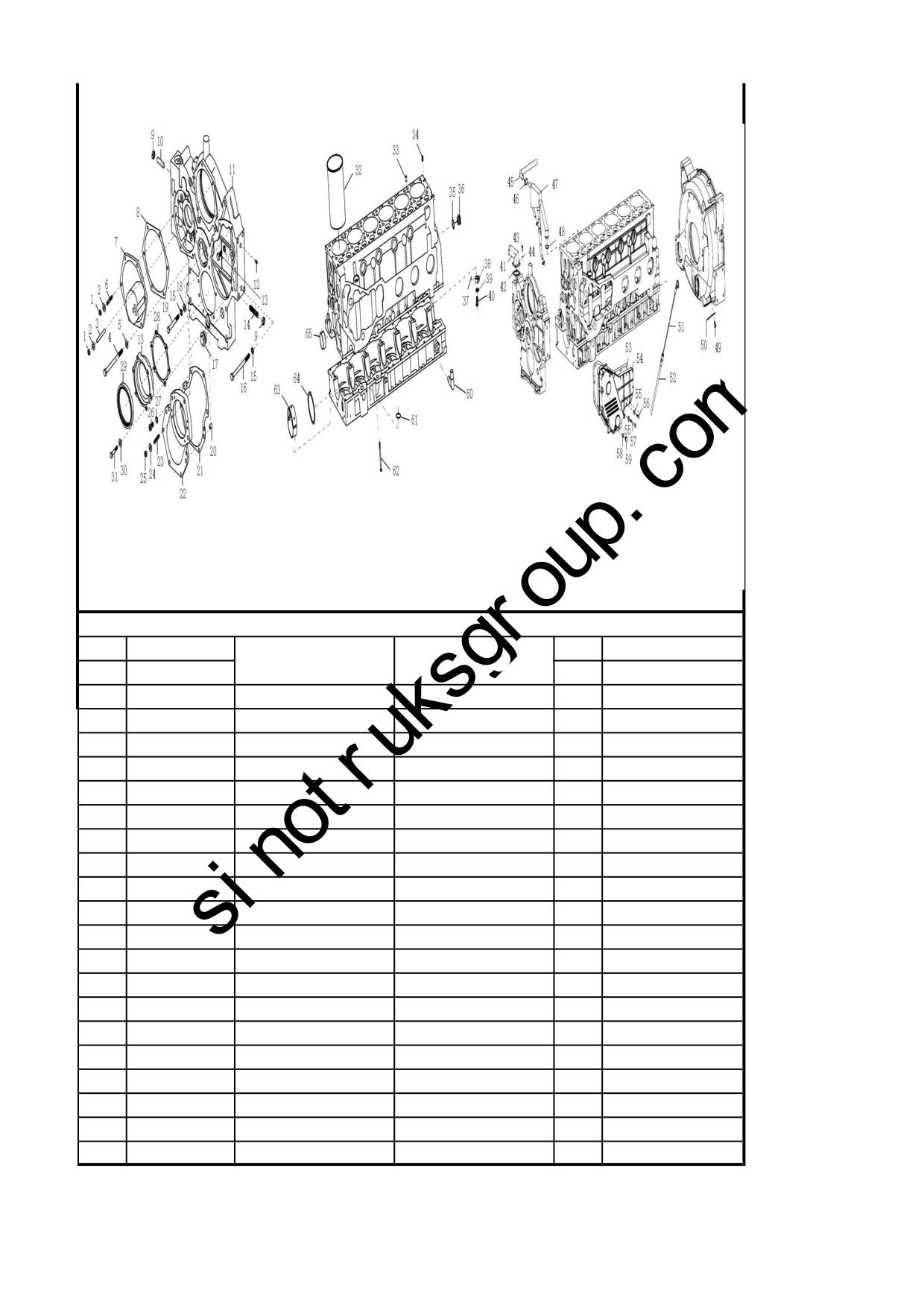

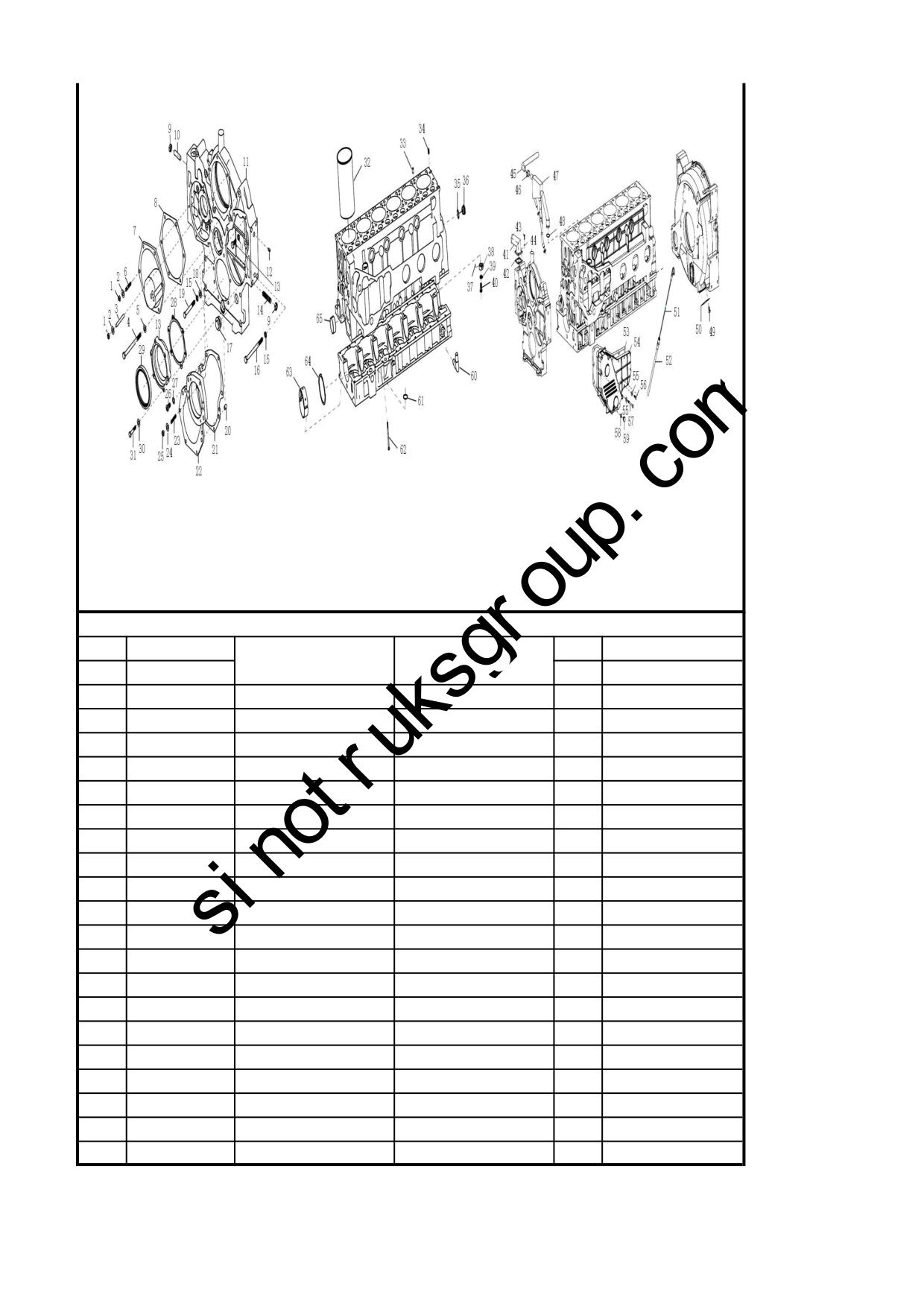

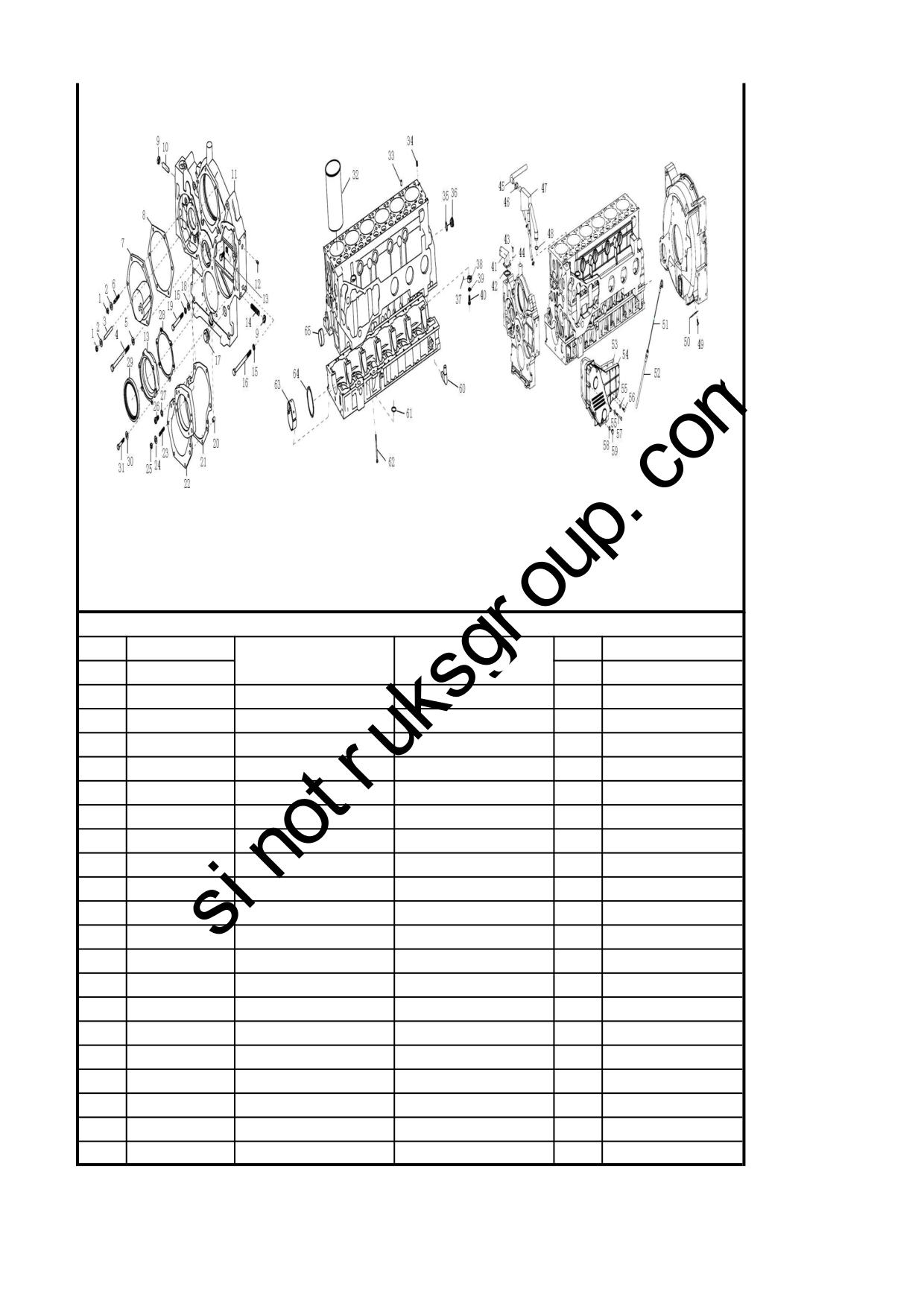

2.1.02 气缸体/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003871252

1型六角螺母

Nut

190003932023

波形弹性垫圈

Wave washer

190003813467

双头螺柱

Stud

190003802576

六角头螺栓

Bolt

190003932024

波形弹性垫圈

Wave washer

190003813429

双头螺柱

Stud

VG2600010830

空压机齿轮盖

Cover

VG14010040

空压机齿轮盖垫片

Gasket

190003888453

2型全金属六角锁紧螺母

Nut

Q1201245F3

双头螺柱

Stud

61557010008A

双缸空压机正时齿轮室

Gear case of dual-cylinder air compressor

190003900085

弹性圆柱销

VG2600010928

前油封座

Base

190003813628

双头螺柱

Stud

190003931122

弹簧垫圈

Spring washer

190003800566

六角头螺栓

Bolt

190003962051

轻型六角头园柱螺塞

Plug

190003930271

平垫圈

Washer

190003800571

六角头螺栓

Bolt

190003901507

圆柱销

2.1.02 气缸体/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG14010070

凸轮轴齿轮盖垫片

Gasket

VG1500010008A

凸轮轴齿轮盖

Cover

190003813443

双头螺柱

Stud

190003932023

波形弹性垫圈

Wave washer

190003871252

1型六角螺母

Nut

190003862524

内六角圆柱头螺钉

Screw

190003932025

鞍形弹性垫圈

Washer

VG2600010934

前油封座垫片

Gasket

VG1047010038

前油封

Oil seal

VG9003080001

复合密封垫圈

Gasket

190011260039

六角头螺栓

Bolt

VG1540010006

气缸套

Cylinder liner

190003901604

圆柱销

190003909626

弹性圆柱销

VG2600010735

复合垫圈

Gasket

VG1460070011

主油道后螺塞

Plug

190003909603

弹性圆柱销

VG2600010659

喷嘴总成

Nozzle assembly

VG9003080005

复合密封垫圈

Gasket

190003962621

空心螺栓

Hollow bolt

2.1.02 气缸体/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1095010040

加油短管组件

Tube assembly

VG14010086

加油短管垫片

Gasket

190003802321

六角头螺栓

Bolt

190003931082

轻型弹簧垫圈

Spring washer

VG12G00040038

带纤维夹层的橡胶软管

Hose

190003989336

软管卡箍

Hose clamp

VG1095010050

油气分离器总成

Oil separator

Q734B2650265

O形橡胶密封圈

O-ring

190003802511

六角头螺栓

Bolt

VG1800210011

观察孔盖

Cover

VG1500010600

HOWO用油尺管上组件总成

Dipstick tube components

VG2600010705

机油尺管下组件

Dipstick tube components

VG1540010015B

机油冷却器盖垫片

cooler shim

VG1540010014B

机油冷却器盖

Cover

190003932023

波形弹性垫圈

Wave washer

190003802437

六角头螺栓

Bolt

190003800467

六角头螺栓

Bolt

VG9003080005

复合密封垫圈

Gasket

190003962020

轻型六角头园柱螺塞

Plug

Hose

VG2600070097

回油弯管

2.1.02 气缸体/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1400010032

密封圈

Gasket

190003802493

六角头螺栓

Bolt

VG1500010046

主轴瓦付

Bushing

VG1500010125

止推片付

Shim assembly

VG2600010990

凸轮轴衬套

Bushing

VG61000010134

密封圈

Gasket

VG407010046

密封圈

Gasket

VG609E110049

固定板

Plate

190003932023

波形弹性垫圈

Wave washer

190003802523

六角头螺栓

Bolt

VG2600010735

复合垫圈

Gasket

190003813429

双头螺柱

Stud

190003871252

1型六角螺母

Nut

190003932023

波形弹性垫圈

Wave washer

190003813429

双头螺柱

Stud

VG1540110211

支撑块

Block

190003901604

圆柱销

190003931122

弹簧垫圈

Spring washer

Q617B18

六角头螺塞

Plug

Gasket

VG9003080007

复合密封垫圈

2.1.02 气缸体/Cylinder Block

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q218B0820

内六角圆柱头螺钉

Screw

VG2600010706

机油尺管

gauge

VG2600010707

短管

Tube

VG2600010193

铭牌

Name plate

90003989301

软管卡箍

Hose clamp

VG1095010034

带纤维夹层橡胶软管

Hose

VG1500010175

橡胶软管

Hose

VG1047010050

后油封总成(迷宫式)

Oil seal

VG2600010447

单管夹子

Clip

VG2600010446

机油标尺的橡胶软管

Hose

190003930261

平垫圈

Washer

VG2600010791

标牌铆钉

Rivet

VG288730061

O型密封圈

O-ring

VG29135

转向泵封口

Cover

190003802419

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

190003930261

平垫圈

Washer

190003989340

软管卡箍

Hose clamp

190003800465

六角头螺栓

Bolt

100

VG1500019089

回油管组件

Return pipe components

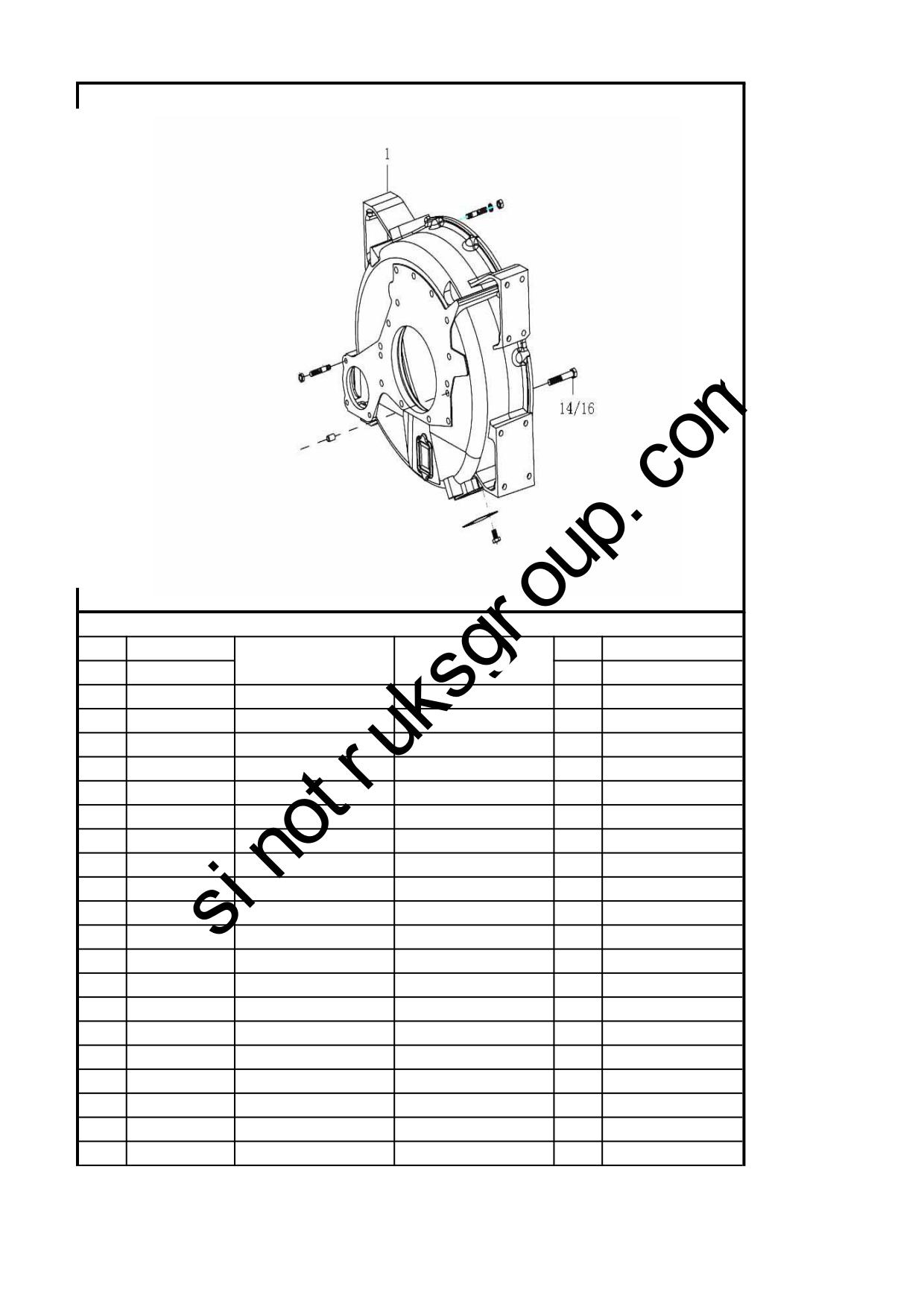

2.1.03 飞轮壳及飞轮壳螺栓/Fly Wheel Housing & Bolt

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ1500010012

飞轮壳

FlyWheel Housing

VG1500010062

飞轮壳螺栓

Bolt

VG1500010101

飞轮壳螺栓

Bolt

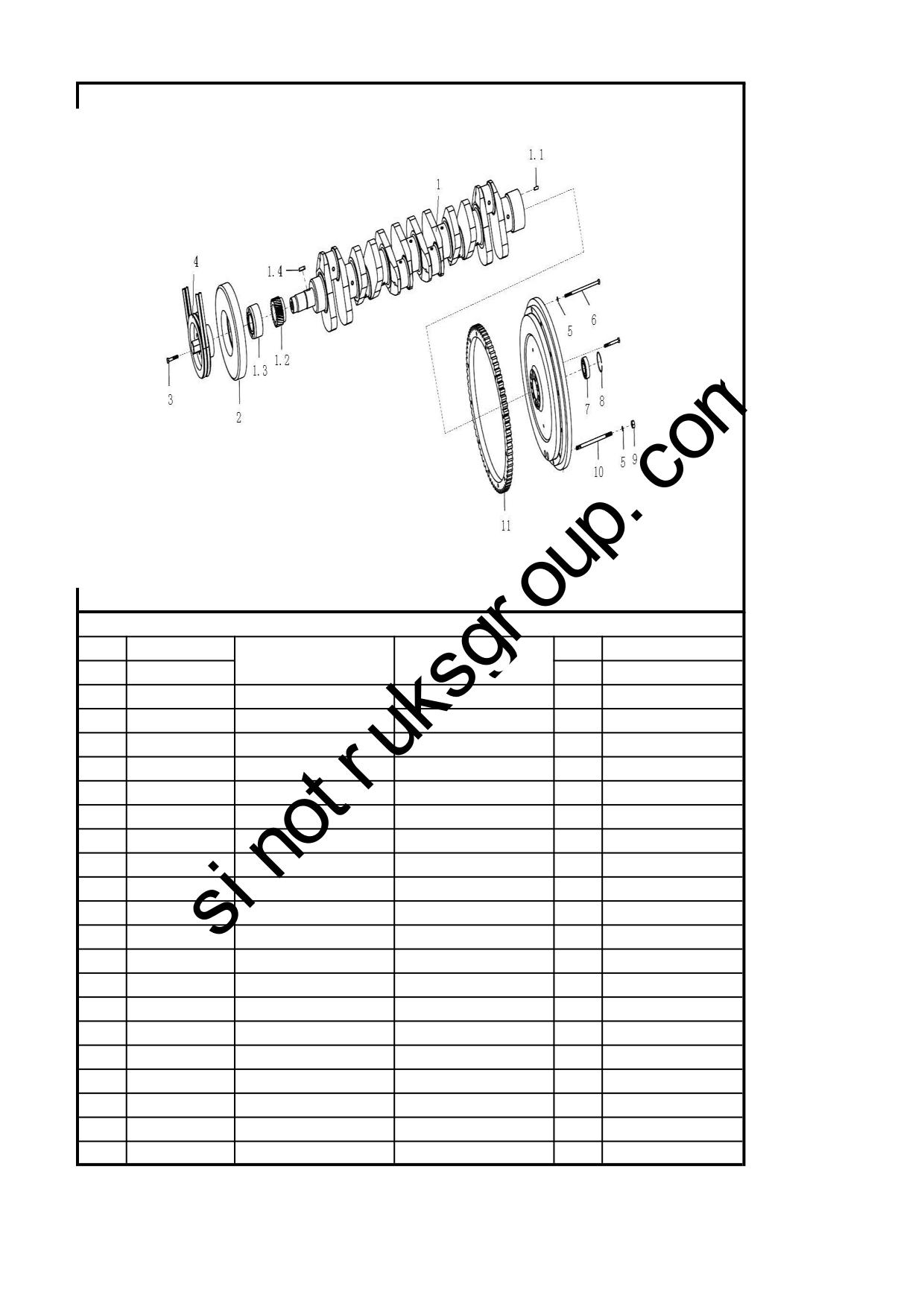

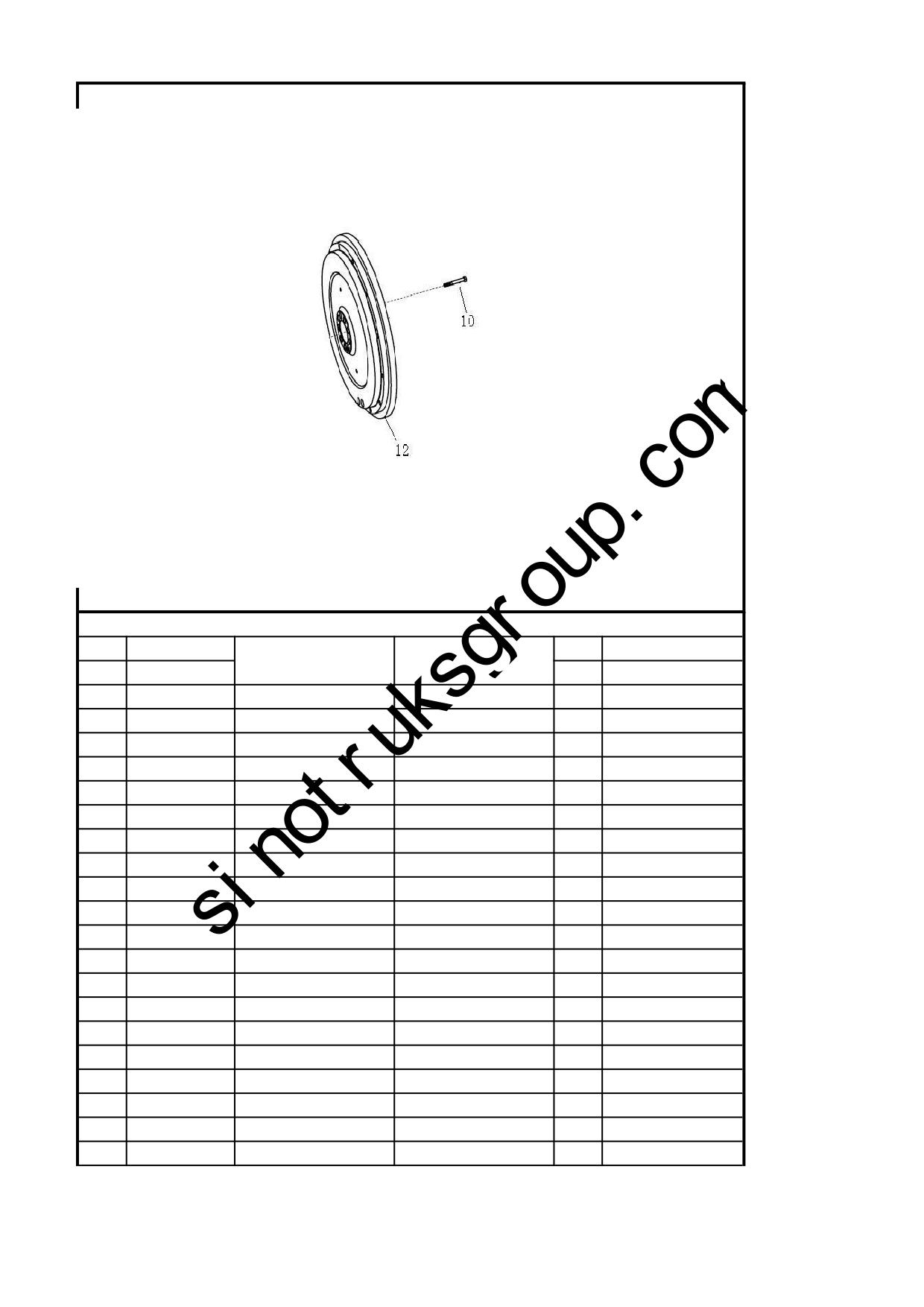

2.1.05 曲轴和飞轮/Crankshaft and Flywheel

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

161560020029

曲轴总成

Crankshaft assembly

1.1

190003901418

圆柱销

1.2

VG14020038

曲轴齿轮

Crankshaft gear

1.3

VG1500020070

法兰

Flange

1.4

Q5510828

普通平键

Key

1.5

VG2600020311

堵塞

Plug

VG1540020003

减振器

Shock absorber

190003802558

六角头螺栓

Bolt

VG1560020020

皮带轮

Belt pulley

190003932024

波形弹性垫圈

Wave washer

190003800579

六角头螺栓

Bolt

190003311416

球轴承

Ball bearing

190003934310

孔用弹性挡圈

Circlip

190003871305

1型六角螺母

Nut

190003813571

双头螺柱

Stud

VG2600020208

飞轮齿圈

Flywheel ring gear

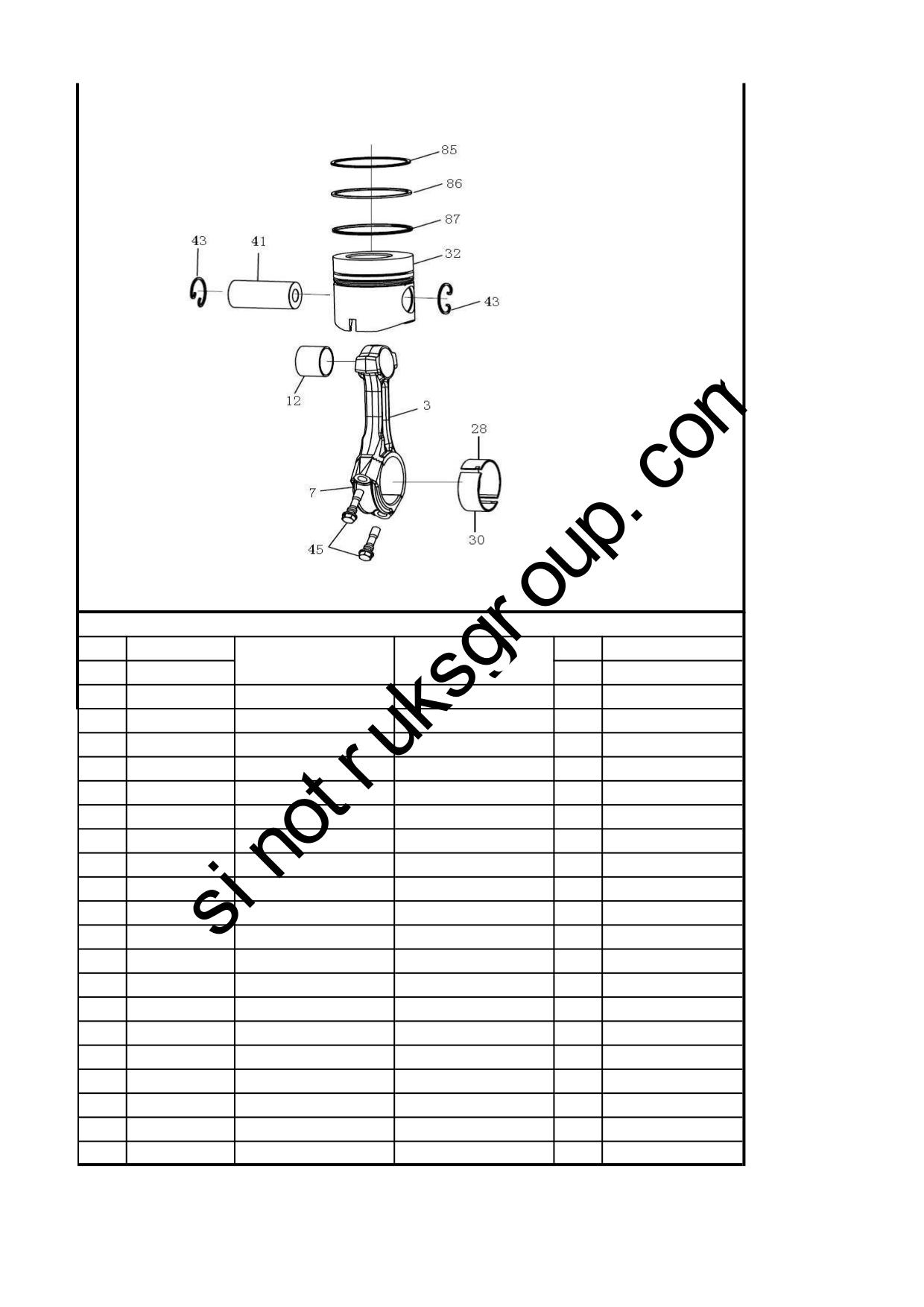

2.1.06 连杆和活塞/Connecting rod and Piston

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

161500030009

连杆总成

Connecting rod assembly

161500030008

连杆体

Connecting rod

161500030022

连杆盖

Cover

VG1500030077

连杆衬套

Bushing

VG1500030077

连杆衬套

Bushing

VG1560037034

连杆轴瓦上瓦

Bushing

VG1560037033

连杆轴瓦下瓦

Bushing

VG1560037011

活塞

Piston

VG1560030045

油环（E008）

Oil ring

VG1560030013

活塞销

VG1560030012

活塞销挡圈

Circlip

VG1500030023

连杆螺栓

Bolt

VG1500030023

连杆螺栓

Bolt

VG1500030077

连杆衬套

Bushing

VG1500030023

连杆螺栓

Bolt

VG1560030050

活塞环组

Rings

VG1540030007

梯形桶面环

Ring

VG1540030006

锥面环

Ring

VG1560030045

油环

Oil ring

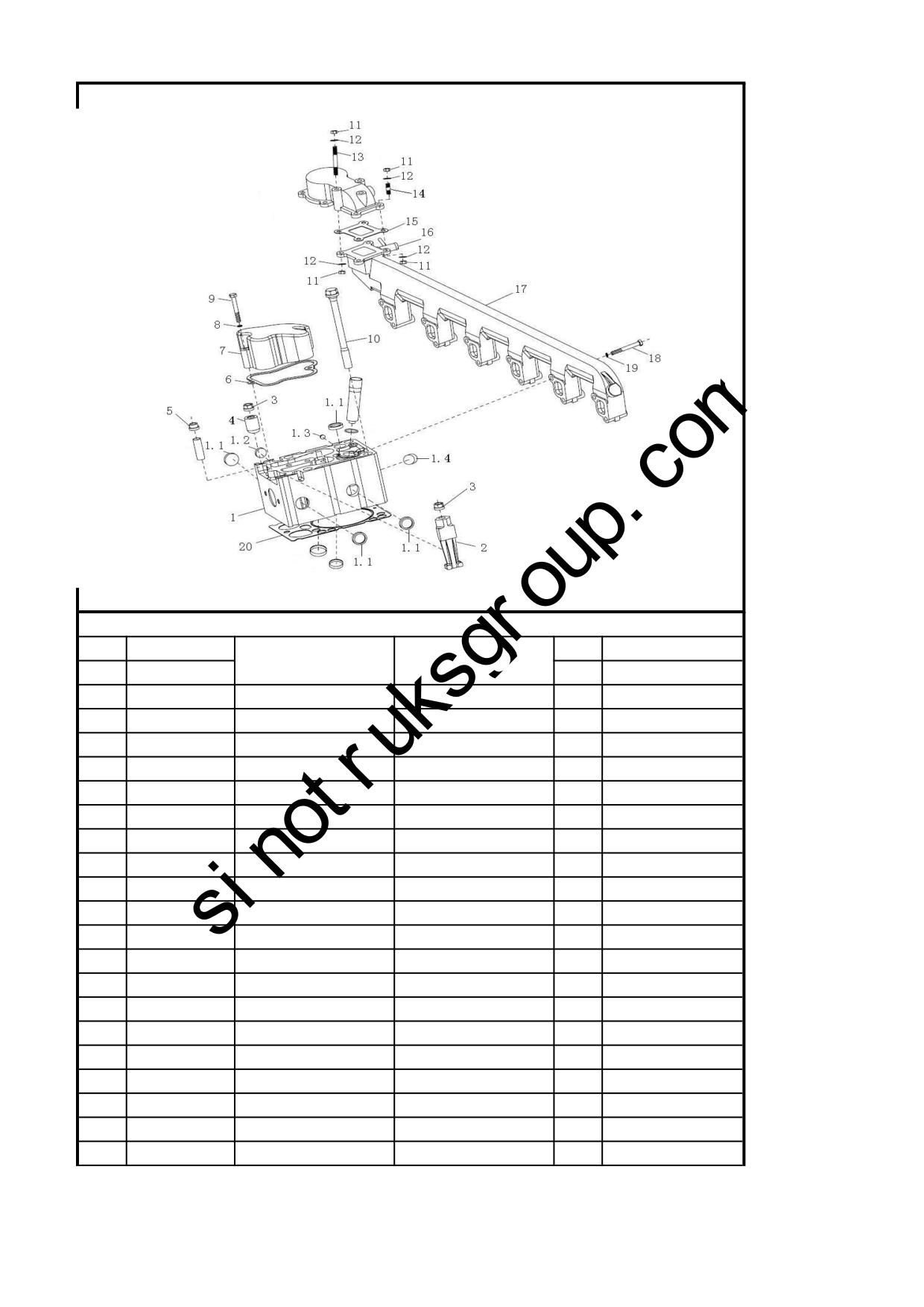

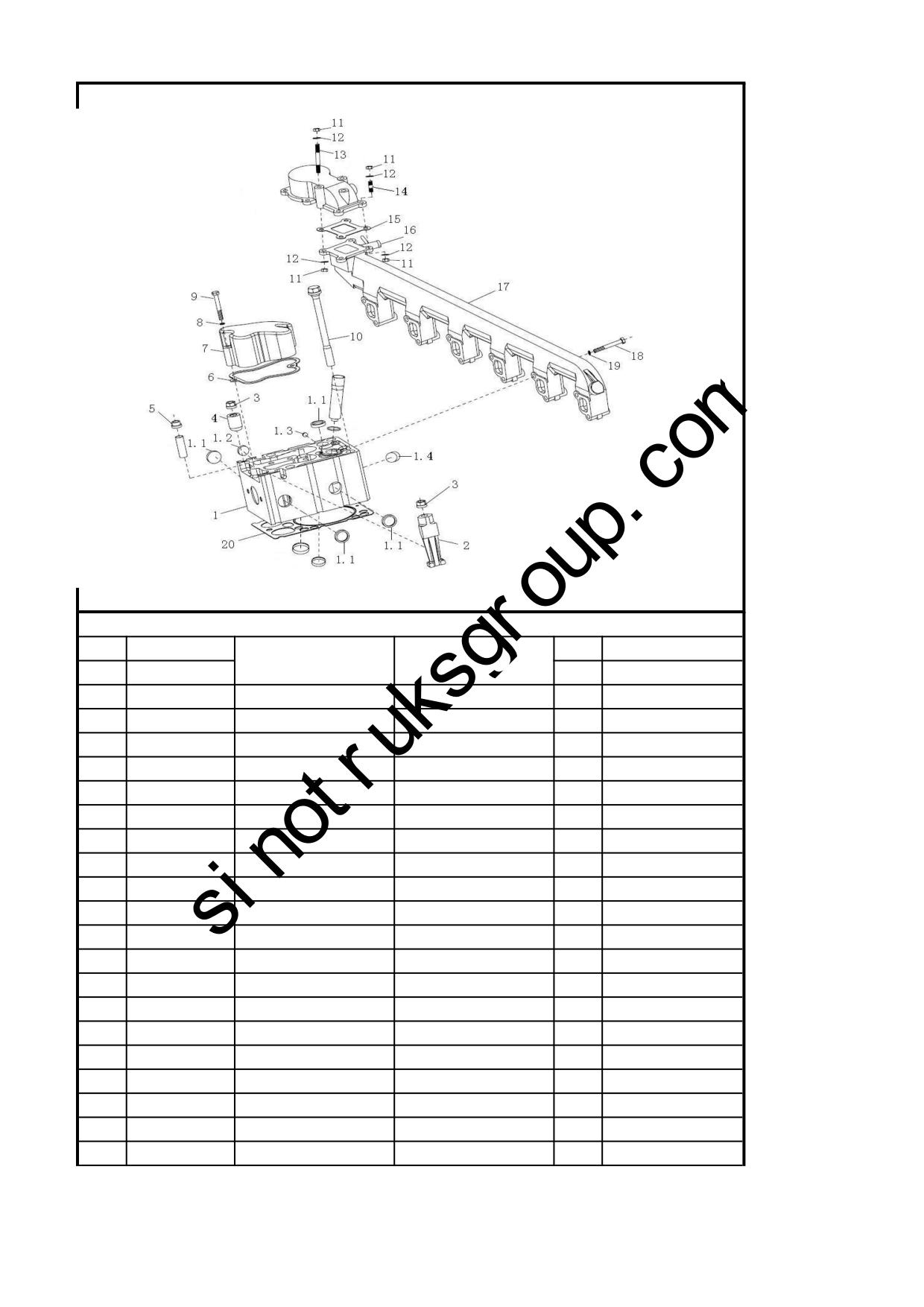

2.1.07 气缸盖/Cylinder Head

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

161560040058

气缸盖总成

Cylinder head assembly

1.1

190003989294

碗形塞片30/8NO5564 黄铜

Shim

1.2

190003989721

碗形塞片22/8NO5564 黄铜

Shim

1.3

190003989277

碗形塞片12/8NO5564 黄铜

Shim

1.4

190003989725

碗形塞片25/8NO5564 黄铜

Shim

VG1200040027

夹紧块

Block

VG1200040034

带肩螺母

Nut

VG1200040023A

夹紧块

Block

VG1560040032

气门杆密封套

Sleeve

VG14040021

气缸盖罩衬垫

Gasket

VG14040065

气缸盖罩

Cylinder head cover

190003932023

波形弹性垫圈

Wave washer

190003800466

六角头螺栓

Bolt

VG1500040023

气缸盖主螺栓

Bolt

190003871252

1型六角螺母

Nut

190014040007

平垫圈

Washer

190003813467

双头螺柱

Stud

190003813429

双头螺柱

Stud

VG1500040106

出水管接管垫片

Gasket

VG1500060045

管接头组件

Nozzle assembly

2.1.07 气缸盖/Cylinder Head

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500040104

出水管

Tube

190003800466

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

VG1500040049

气缸盖衬垫

Gasket

VG1500040012

吊环夹紧块

Block

VG14010388

吊环螺钉

Bolt

190003932023

波形弹性垫圈

Wave washer

VG9003080003

复合密封垫圈

Gasket

190003962014

六角头螺塞

Plug

VG1500040014

排气门弹簧下座

Base

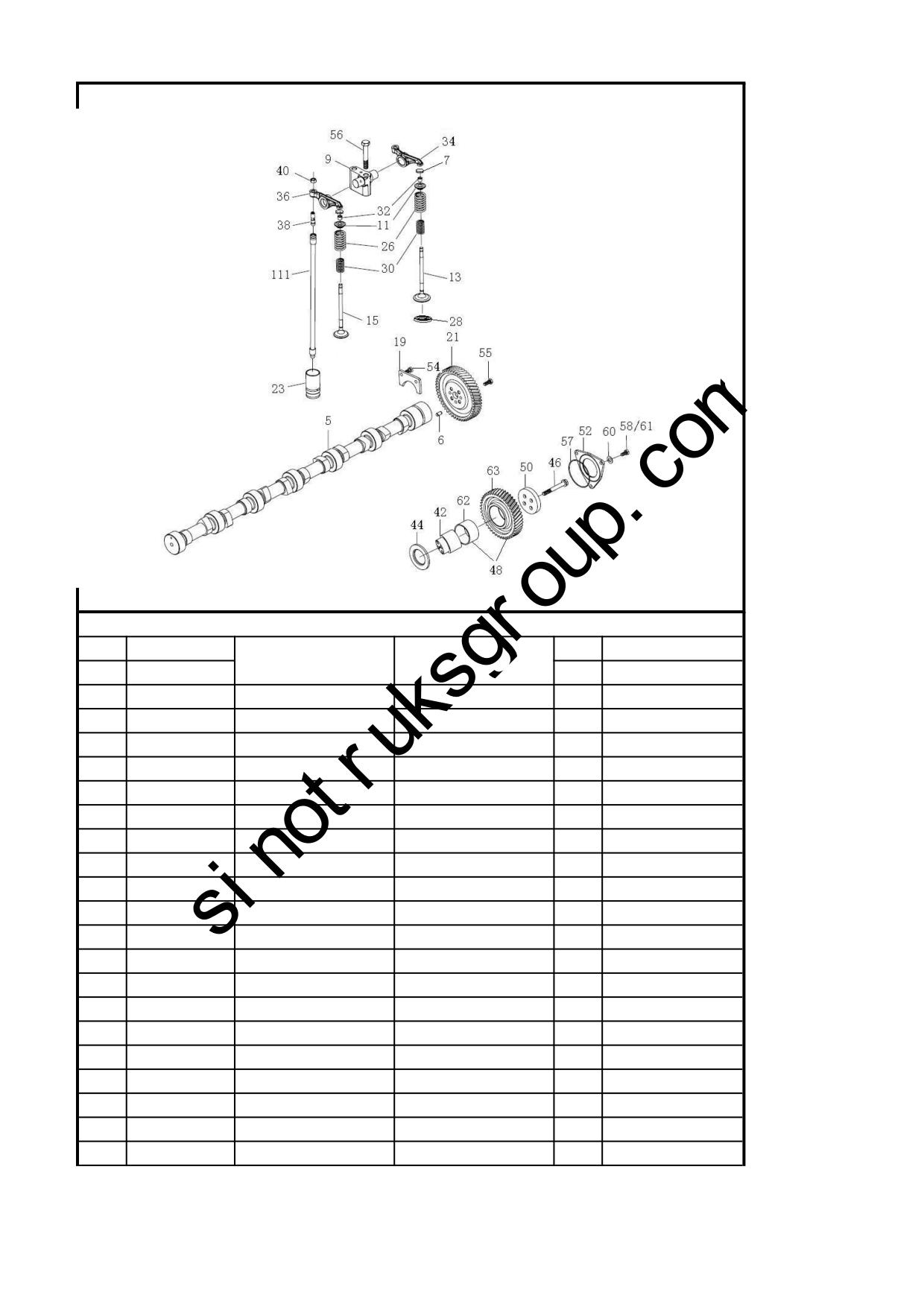

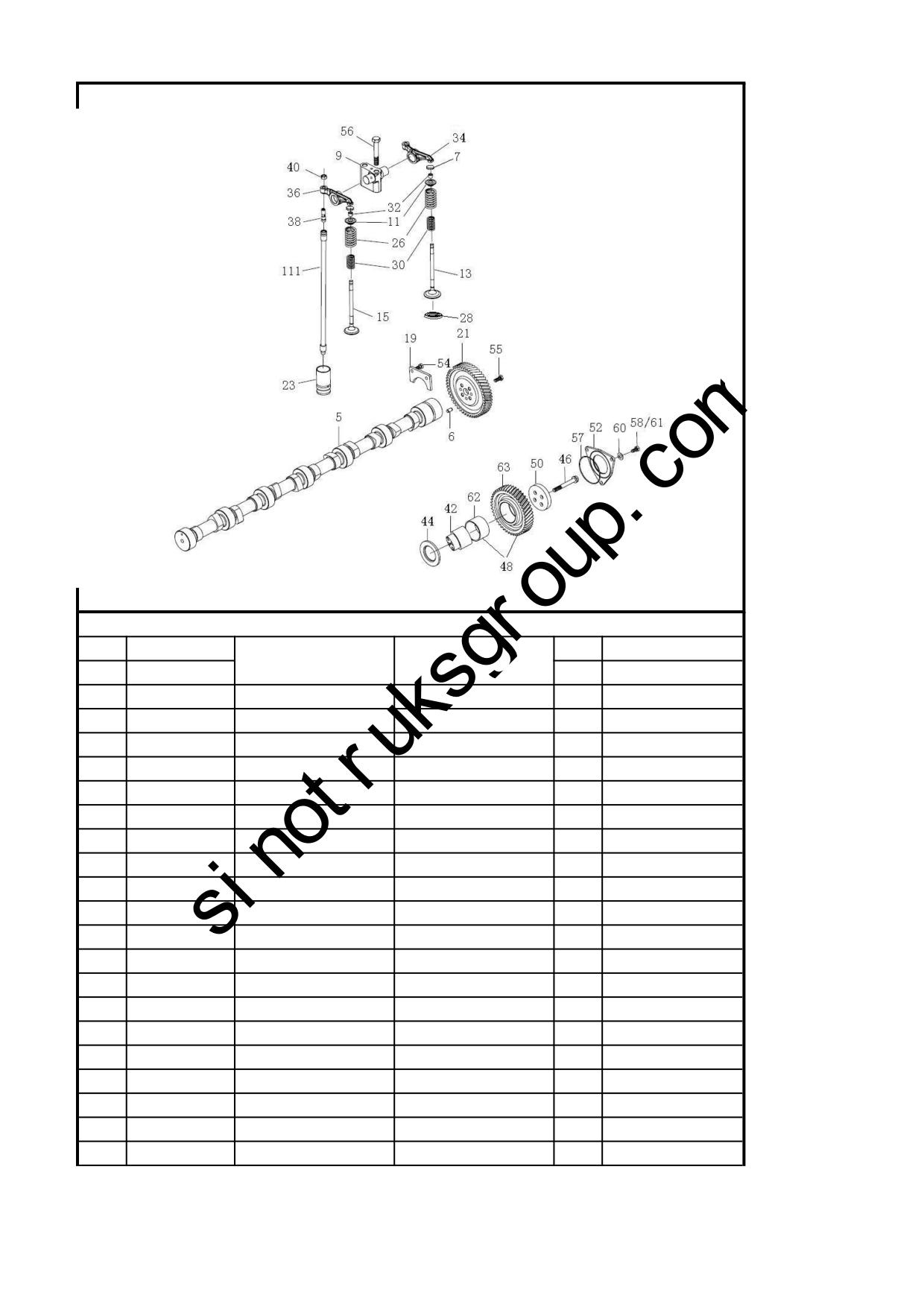

2.1.09 配气机构 /Valve-Gear Mechanism

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500050097

凸轮轴总成

Camshaft assembly

VG1500050096

凸轮轴

Camshaft

190003901409

圆柱销

VG1500050105

气门帽

Valve cap

VG14050119

气门摇臂座

Rocker arm base

VG1500050109

气门弹簧上座

Base

VG1560051001

进气门

Inlet valve

VG1560050041

排气门

Exhaust valve

VG14050133

凸轮轴止推片

Shim

VG14050053

凸轮轴正时齿轮

Camshaft timing gear

VG1500050032

气门挺柱

Valve tappet

VG1500050002

气门外弹簧

Valve spring

VG14050017

进气门弹簧下座

Spring base

VG1500050001

气门内弹簧

Valve spring

VG1500050025

气门锁夹

Clip

VG14050048

进气门摇臂

Rocker arm

VG14050049

排气门摇臂

Rocker arm

VG14050010

气门间隙调整螺钉

Screw

VG2130050065

气门间隙调整螺母

Nut

VG1540059031

中间齿轮轴

Shaft

2.1.09 配气机构 /Valve-Gear Mechanism

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1540059032

中间齿轮垫片

Gasket

VG1560050059

六角头螺栓

Bolt

VG1560050053

中间齿轮总成

Gear assembly

VG1560050045

挡板

Plate

VG1560050046A

盖板

Cover

190003802399

六角头螺栓

Bolt

190003802443

六角头螺栓

Bolt

190003802655

六角头螺栓

Bolt

190003120602

密封圈

Gasket

190003813414

双头螺柱

Stud

190003871252

1型六角螺母

Nut

190003932023

波形弹性垫圈

Wave washer

190003862419

内六角圆柱头螺钉

Screw

VG1560050054

衬套

Bushing

VG1560050052

中间齿轮

Gear

111

VG1092050020

气门推杆总成

Push rod assembly

113

VG1092050019

气门推杆杆身

Rod

114

VG1096050031

气门推杆凹头

Head

115

VG1096050033

气门推杆球头

Ball joint

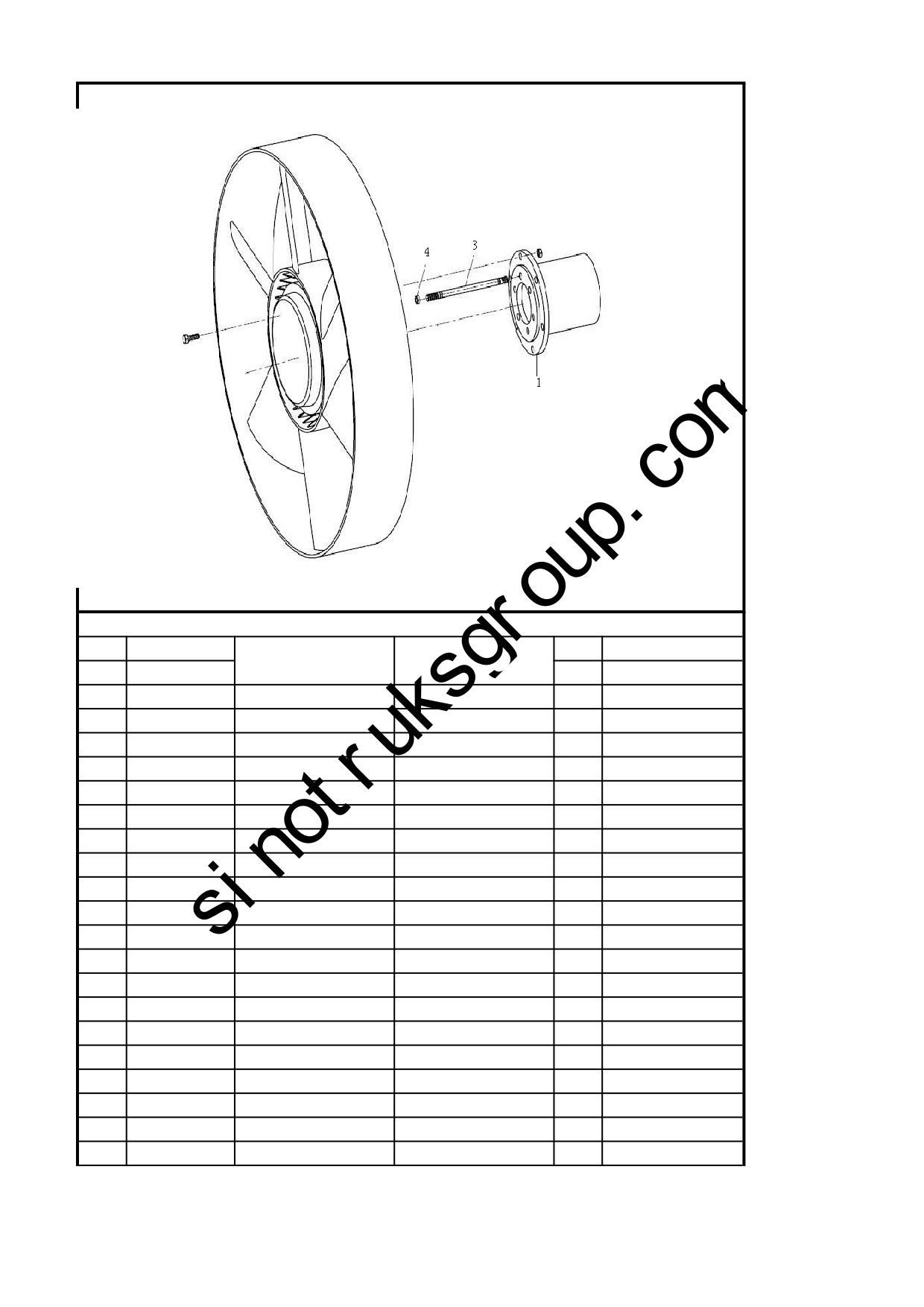

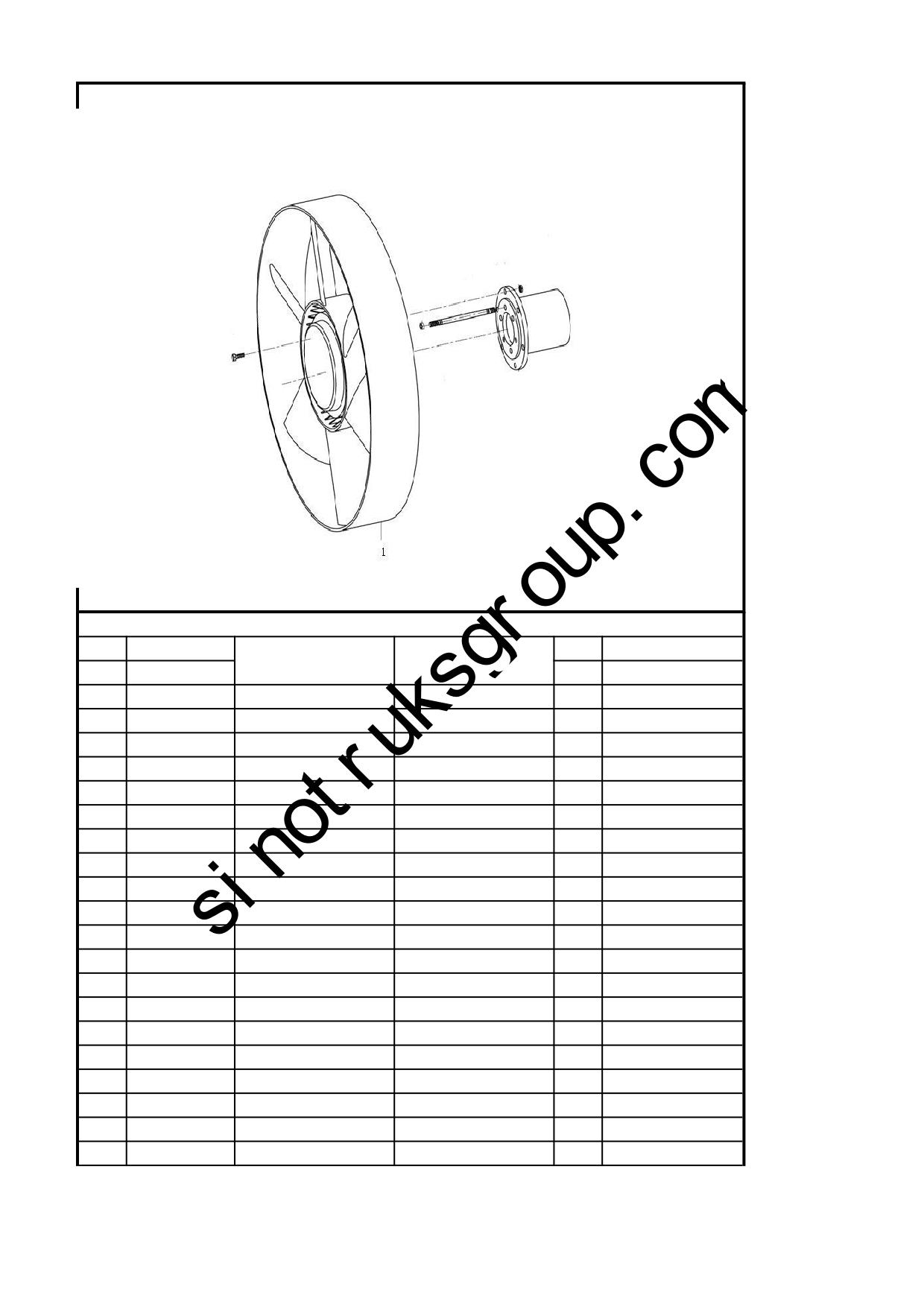

2.1.12 中间法兰（装硅油风扇) /Spacer flange

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500060241

中间法兰

Flange

190003810020

双头螺柱

Stud

190003888452

2型全金属六角锁紧螺母

Nut

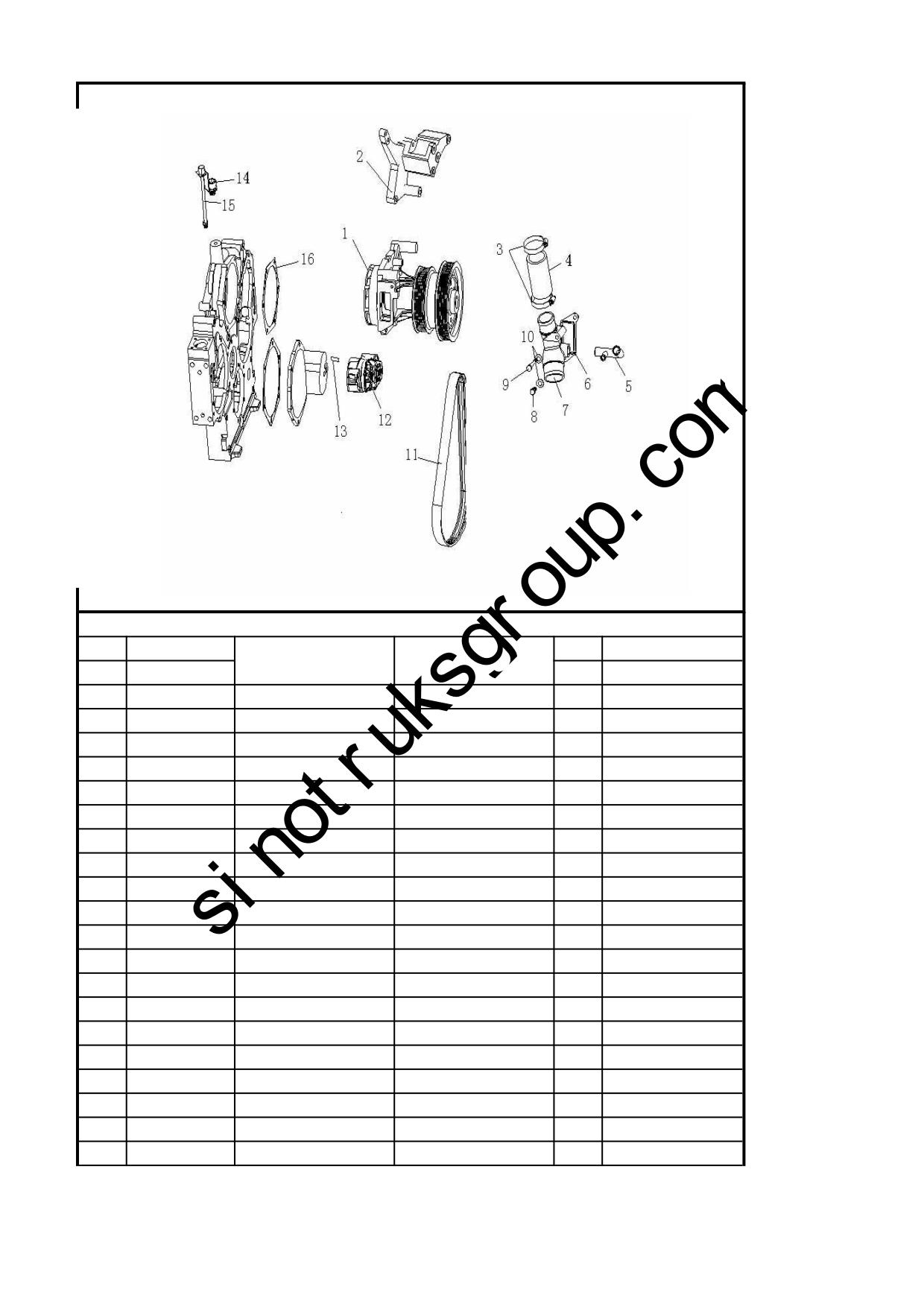

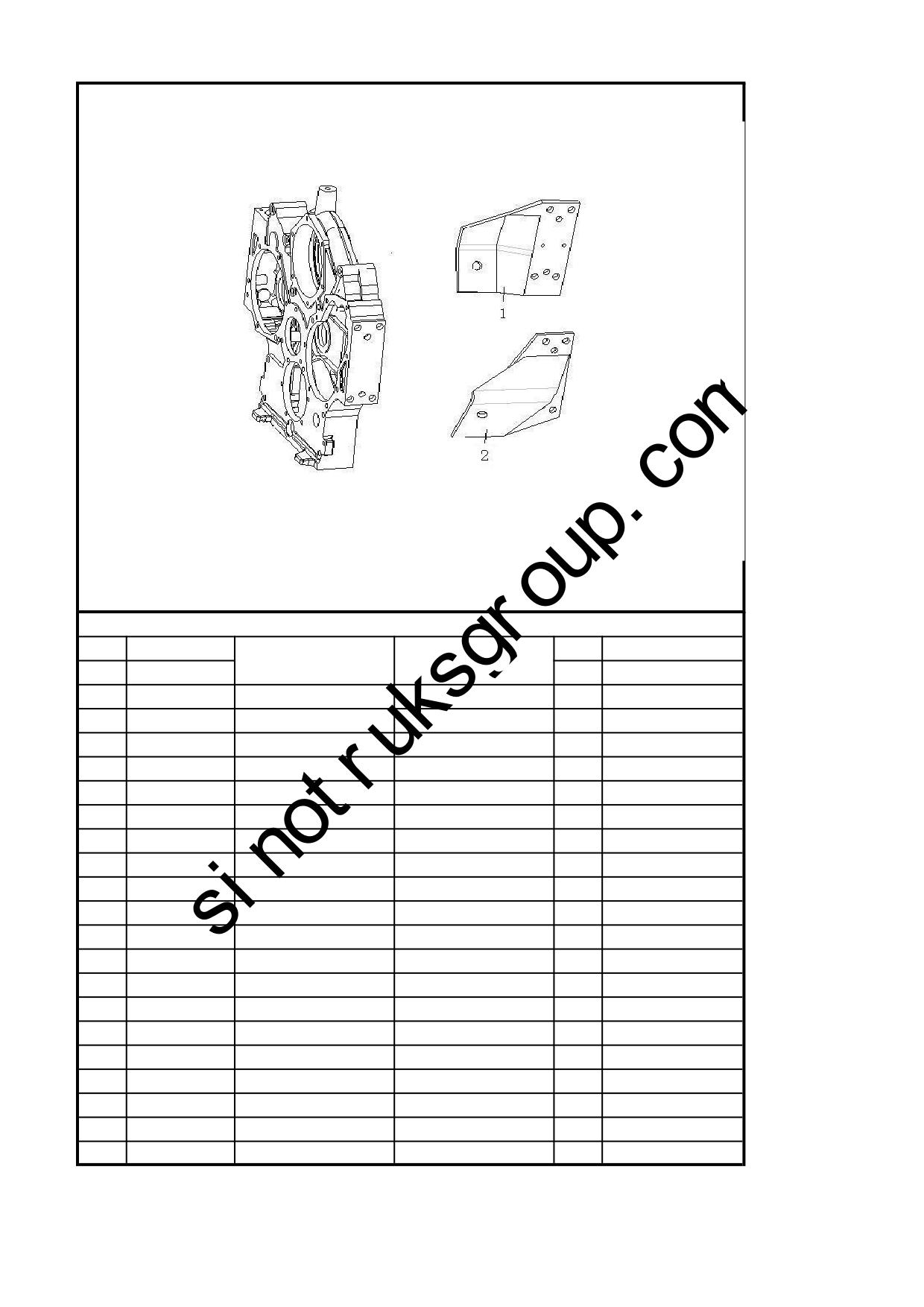

2.1.13 水泵和风扇/Water Pump and Fan

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500060051

水泵总成

Water pump assembly

VG1500130018A

空调托架

Bracket

Q150B1075TF2

六角头螺栓

Bolt

VG61000060276

胶管

Hose

VG1560060004

回水管接头组件

Nozzle assembly

VG14060024

水管接头垫片

Gasket

VG1560060023

水管接头

Nozzle

190003802424

六角头螺栓

Bolt

190003800467

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

VG1069020010

汽车多楔带

Belt

VG2600060313

自动张紧轮

Tensioner

Q5211022

圆柱销

Q150B1625

六角头螺栓

Bolt

VG2600060460

水泵加黄油装置

Grease nipple

VG140608

水泵密封垫

Gasket

190003802424

六角头螺栓

Bolt

190003888451

2型全金属六角锁紧螺母

Nut

190003989308

软管卡箍

Hose clamp

190003802432

六角头螺栓

Bolt

2.1.13 水泵和风扇/Water Pump and Fan

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190014040007

平垫圈

Washer

190014040008

平垫圈

Washer

190003800575

六角头螺栓

Bolt

190014070002

小垫圈

Washer

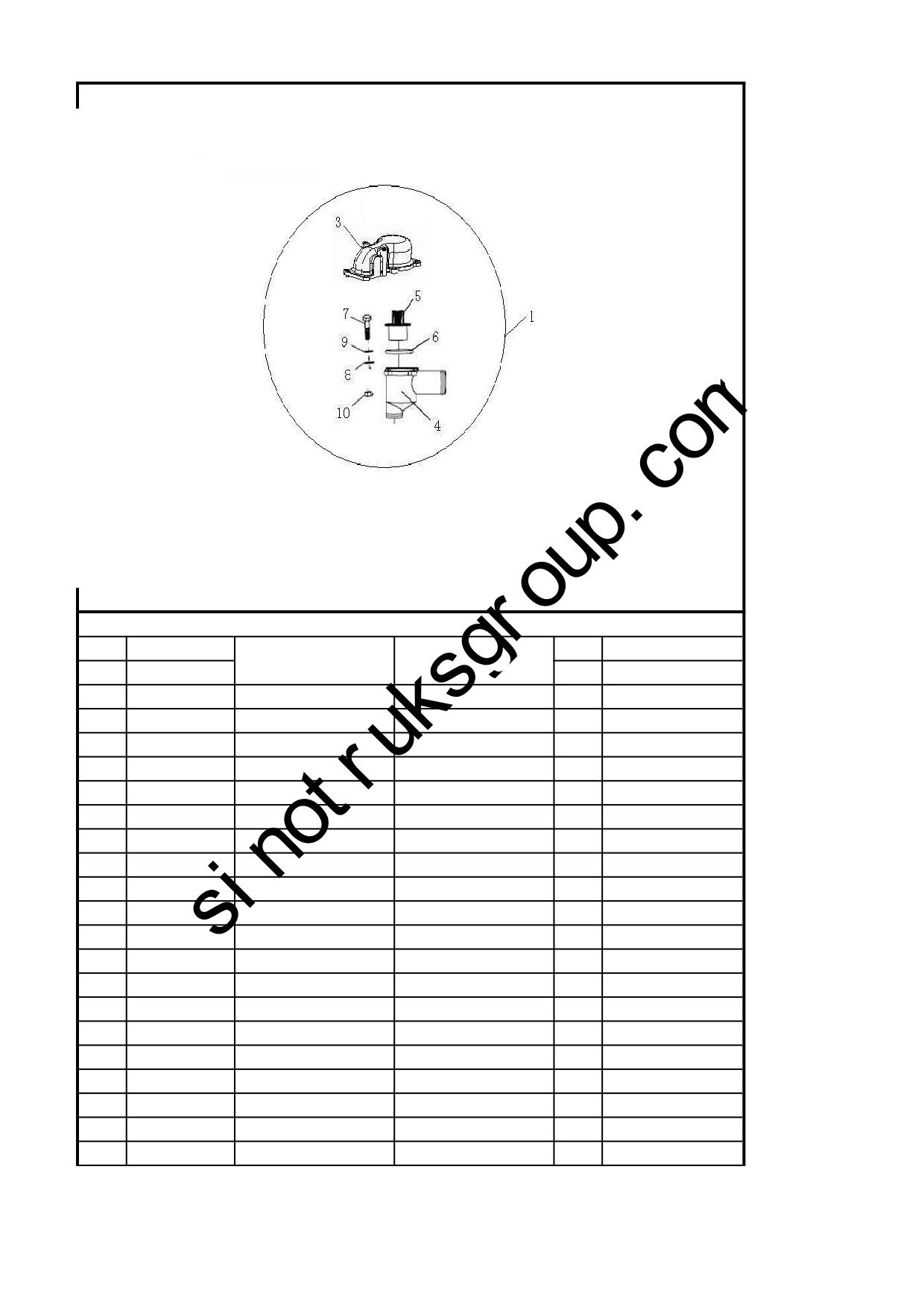

2.1.14 欧Ⅱ调温器总成（71度）/Temperature regulator assembly

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1047060005

调温器总成（71度）

Temperature regulator assembly

VG1500040105

出水管接管

Tube

VG1500061203

节温器壳体

Housing

VG1047060003

调温器芯（71度）

Temperature regulator

VG1047060004

水封圈

Gasket

Q150B0830

六角头螺栓

Bolt

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q340B08

1型六角螺母

Nut

VG1095061204

节温器壳体

Housing

VG1047060013

调温器芯（71度）

Temperature regulator

VG1047060014

水封圈

Gasket

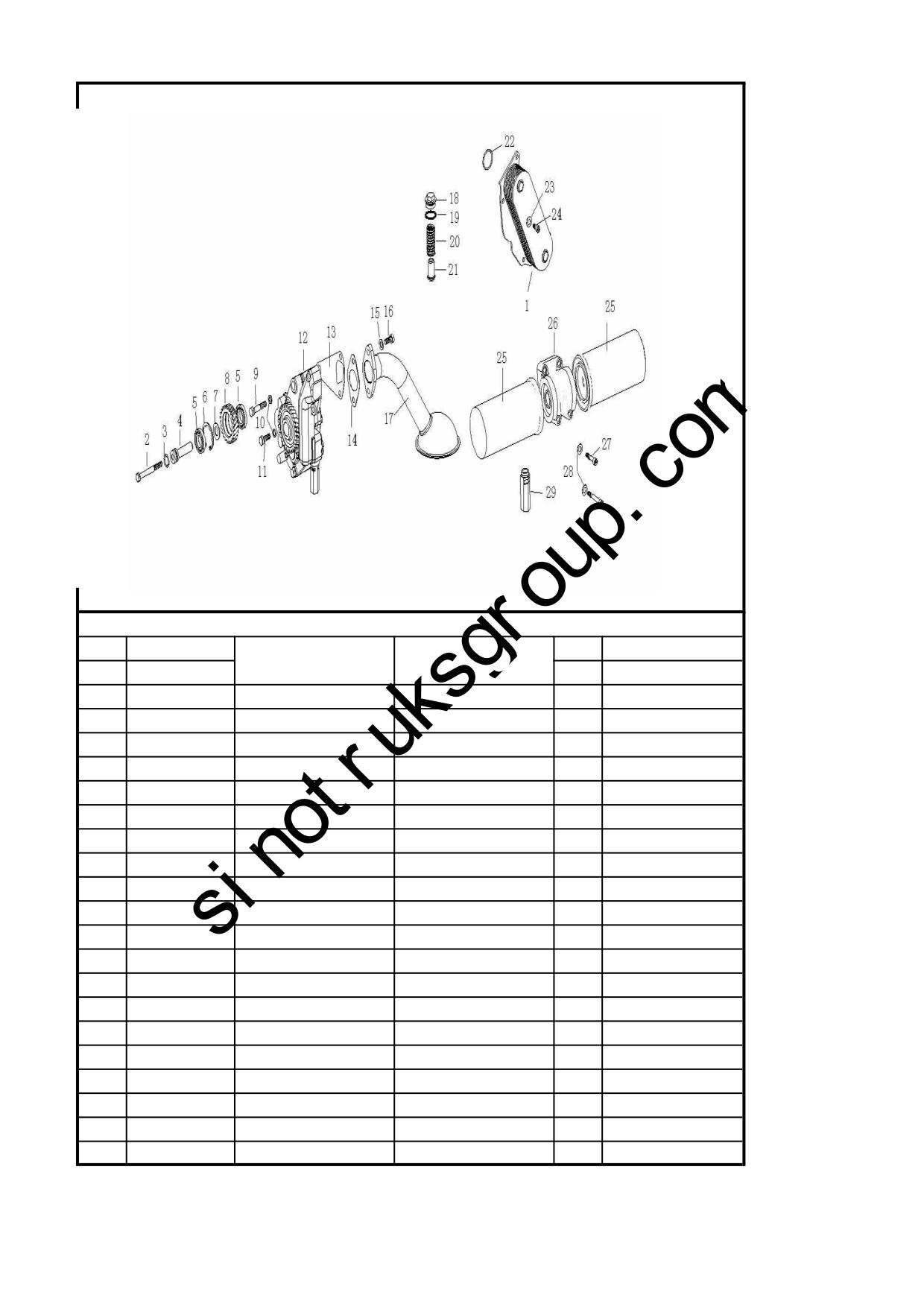

2.1.15 机油泵和机油滤清器/Oil Pump and Oil filter

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500010334

机油冷却器(8片)

Oil cooler

190003802578

六角头螺栓

Bolt

VG14070155

密封圈

Gasket

VG14070056

中间齿轮轴

Shaft

190003311410

向心球轴承

Ball bearing

190003934732

带凸齿的孔用挡圈

Circlip

VG14070049

中间隔圈

Spacer

VG14070061

机油泵中间齿轮

Gear

190003800551

六角头螺栓

Bolt

190003931122

弹簧垫圈

Spring washer

190003802527

六角头螺栓

Bolt

VG1500070021

45mm加宽机油泵

Oil pump

VG14070055

机油泵垫片

Gasket

VG140778

垫片

Shim

190003932025

鞍形弹性垫圈

Washer

190003802523

六角头螺栓

Bolt

VG1800070054

集滤器总成

Oil filter assembly

190003962051

轻型六角头园柱螺塞

Plug

VG2600010735

复合垫圈

Gasket

VG14070068

安全阀弹簧

Spring

2.1.15 机油泵和机油滤清器/Oil Pump and Oil filter

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG14070069

安全阀

Relief valve

VG1400010032

密封圈

Gasket

190003932023

波形弹性垫圈

Wave washer

190003862419

内六角圆柱头螺钉

Screw

VG61000070005

旋装式机油滤芯总成

Oil filter element assembly

VG1500070051

机油滤清器底座组件

Oil filter base assembly

190003862443

内六角圆柱头螺钉

Screw

190003932023

波形弹性垫圈

Wave washer

VG1500070097

主油道限压阀总成

Valve

VG1540110212

支撑块

Block

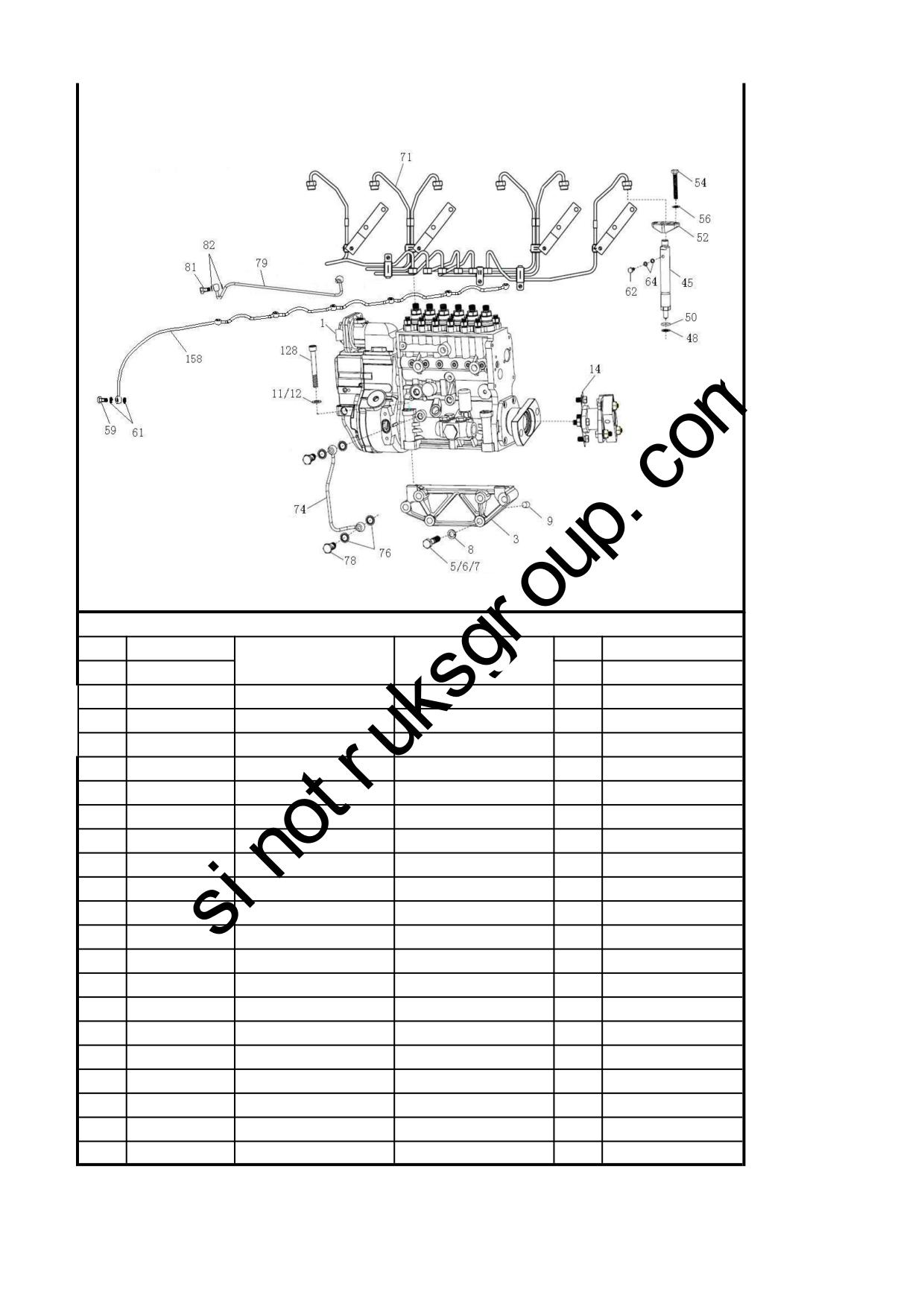

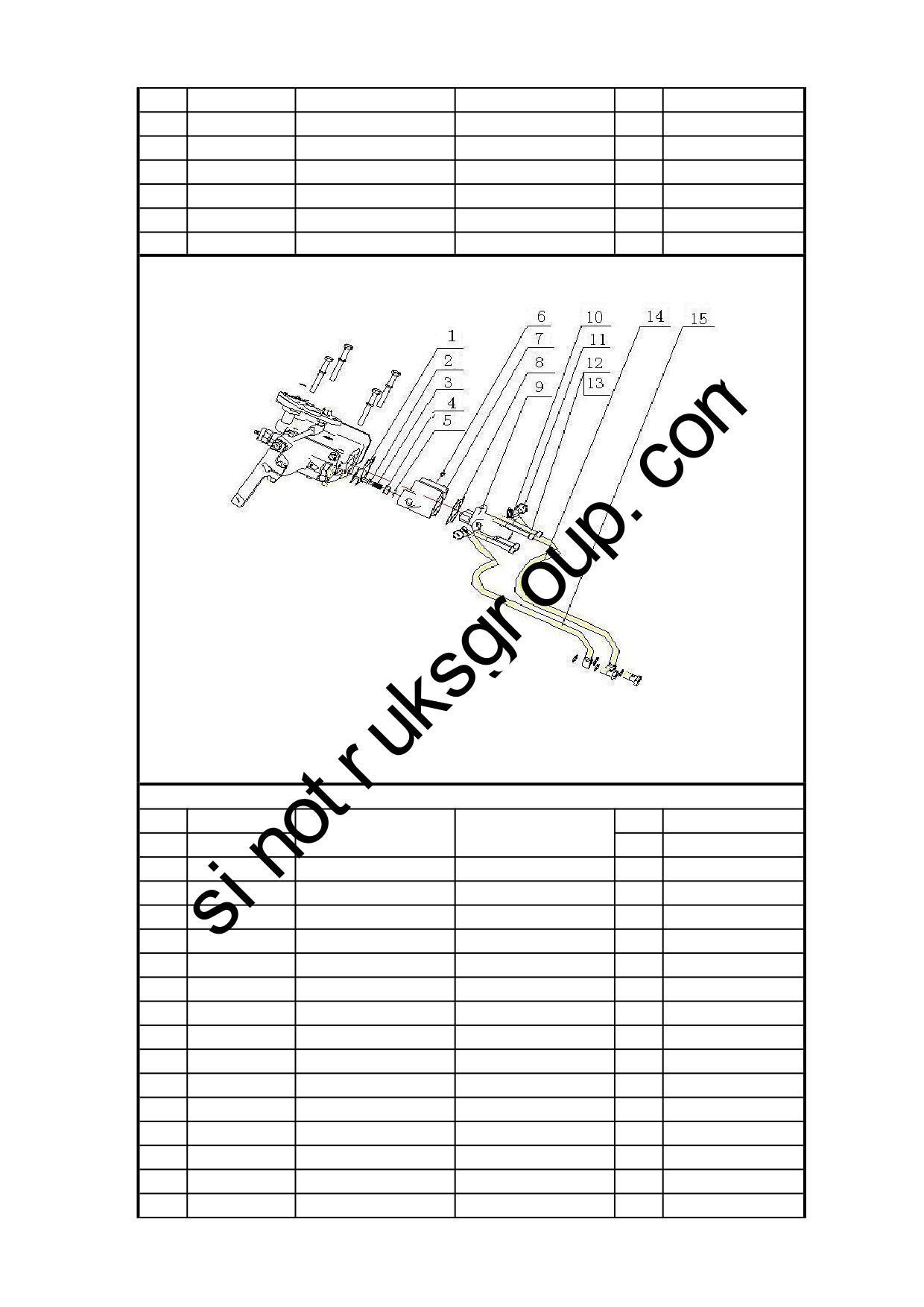

2.1.16 供油系/Fuel Supply System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1560080023

喷油泵带K型调速器

Fuel injection pump assembly

VG1500080174

喷油泵托架

Bracket

Q150B1295

六角头螺栓

Bolt

Q150B1285

六角头螺栓

Bolt

Q150B1245

六角头螺栓

Bolt

190003931142

弹簧垫圈

Spring washer

190003901600

圆柱销

190003930271

平垫圈

Washer

VG18872339

自锁垫圈

Washer

VG1560080300

联轴器总成

Coupling assembly

VG1560080279

联轴器法兰组件

Flange components

VG1560080266

法兰

Flange

VG1560080270

连接管

Connecting pipe

VG1560080219

弹性连接片

Spring piece

VG1560080273

衬套

Bushing

Q40012T16F9

小垫圈

Washer

VG1560080271

垫圈

Washer

Q150B1250TF2

六角头螺栓

Bolt

Q150B1235TF2

六角头螺栓

Bolt

Q150B1240TF2

六角头螺栓

Bolt

2.1.16 供油系/Fuel Supply System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q340B12T13F2

1型六角螺母

Nut

VG1560080194

角度调节板

Plate

VG1560080001

六角头螺栓

Bolt

VG1560080276

喷油器总成

Fuel injector

VG14080082

垫圈

Washer

VG609070080

密封垫圈

Gasket

VG1500080094A

紧固压板

Plate

VG2600080383

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

VG1500080090

空心螺栓

Hollow bolt

VG9003080001

复合密封垫圈

Gasket

190003171697

塑料紧箍带

Cable binder

190003171356

塑料紧固带A5*280

Cable binder

VG1560080278A

高压油管组

Injection tube assembly

VG1560080172

支承架

Bracket

VG1560070025

润滑油回油管总成

Tube assembly

VG2600080200

密封垫圈

Gasket

190003962621

空心螺栓

Hollow bolt

VG1560080284

空气管

Tube

190003962612

空心螺栓

Hollow bolt

2.1.16 供油系/Fuel Supply System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG9003080004

复合密封垫圈

Gasket

112

VG1560080172

支承架

Bracket

119

VG1095088010

输油泵总成

Fuel pump

120

VG1095088015

溢油阀总成

Valve

121

VG1095088019

修理包

Repair bag

122

VG1095088021

油封

Oil seal

123

VG1095088022

出油阀紧座

Delivery valve base

124

VG1095088024

烟限器总成

Smoke limiter

125

VG1095088026

调盖总成

Cover

126

VG1095088028

调速器壳体

Housing

127

VG1095088030

飞块及支架总成

Flyweight and bracket assembly

128

190003800571

六角头螺栓

Bolt

130

VG1560080279

联轴器法兰组件

Flange components

131

VG1560080219

弹性连接片

Spring piece

132

VG1560080273

衬套

Bushing

133

Q40012T16F9

小垫圈

Washer

134

VG1560080271

垫圈

Washer

135

Q150B1250TF2

六角头螺栓

Bolt

136

Q150B1235TF2

六角头螺栓

Bolt

137

Q150B1240TF2

六角头螺栓

2.1.16 供油系/Fuel Supply System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

138

Q340B12T13F2

1型六角螺母

Nut

139

VG1560080194

角度调节板

Plate

140

VG1560080001

六角头螺栓

Bolt

142

VG1560080279

联轴器法兰组件

Flange components

143

VG1560080219

弹性连接片

Spring piece

144

VG1560080273

衬套

Bushing

145

Q40012T16F9

小垫圈

Washer

146

VG1560080271

垫圈

Washer

147

Q150B1250TF2

六角头螺栓

Bolt

148

Q150B1235TF2

六角头螺栓

Bolt

149

Q150B1240TF2

六角头螺栓

Bolt

150

Q340B12T13F2

1型六角螺母

Nut

151

VG1560080194

角度调节板

Plate

152

VG1560080001

六角头螺栓

Bolt

153

VG1095088005

油嘴

Nozzle

154

VG1095088002

柱塞偶件

Plunger assembly

155

VG1095088004

出油阀偶件

Delivery valve assembly

158

VG1500080095A

回油管总成

Tube assembly

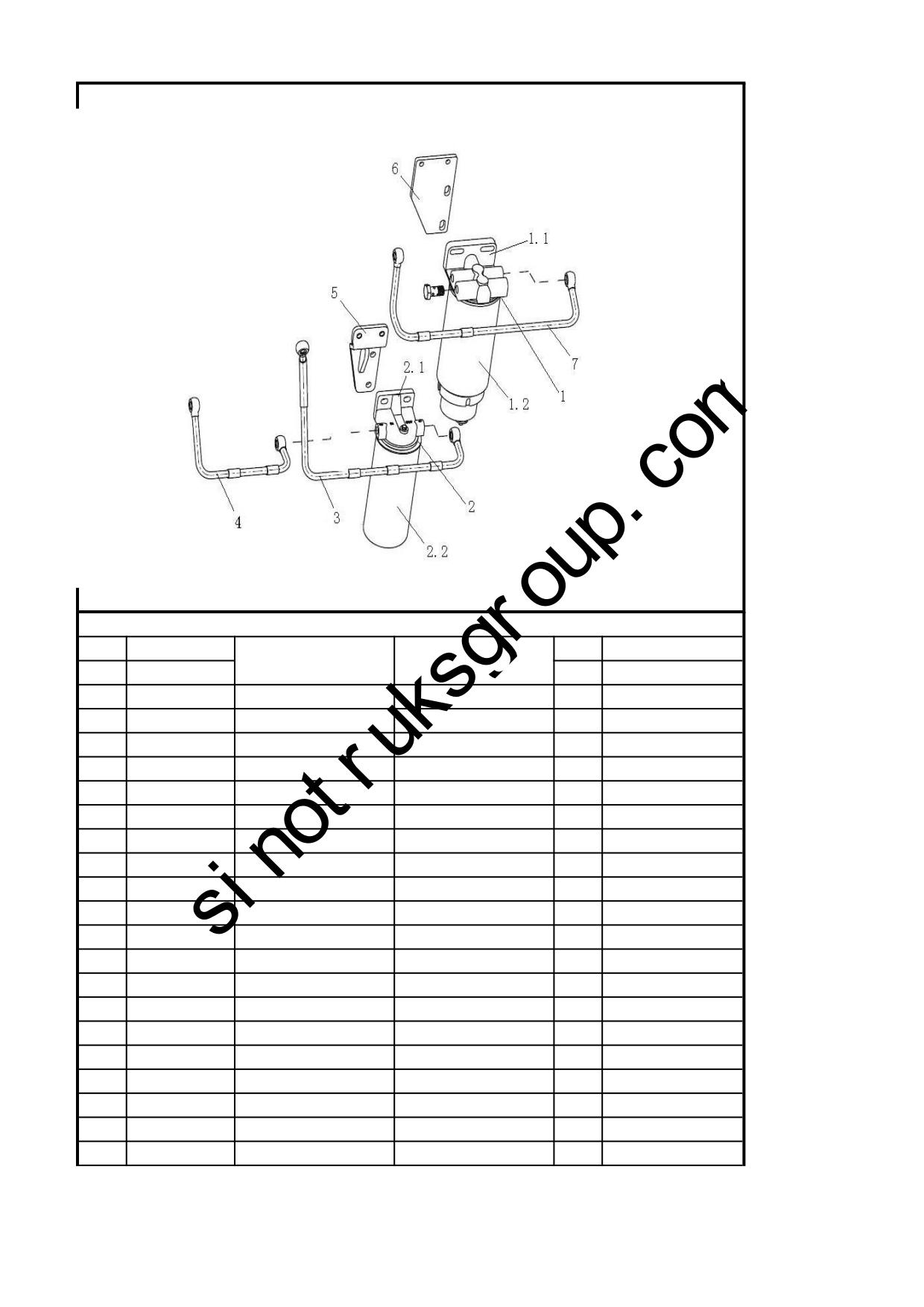

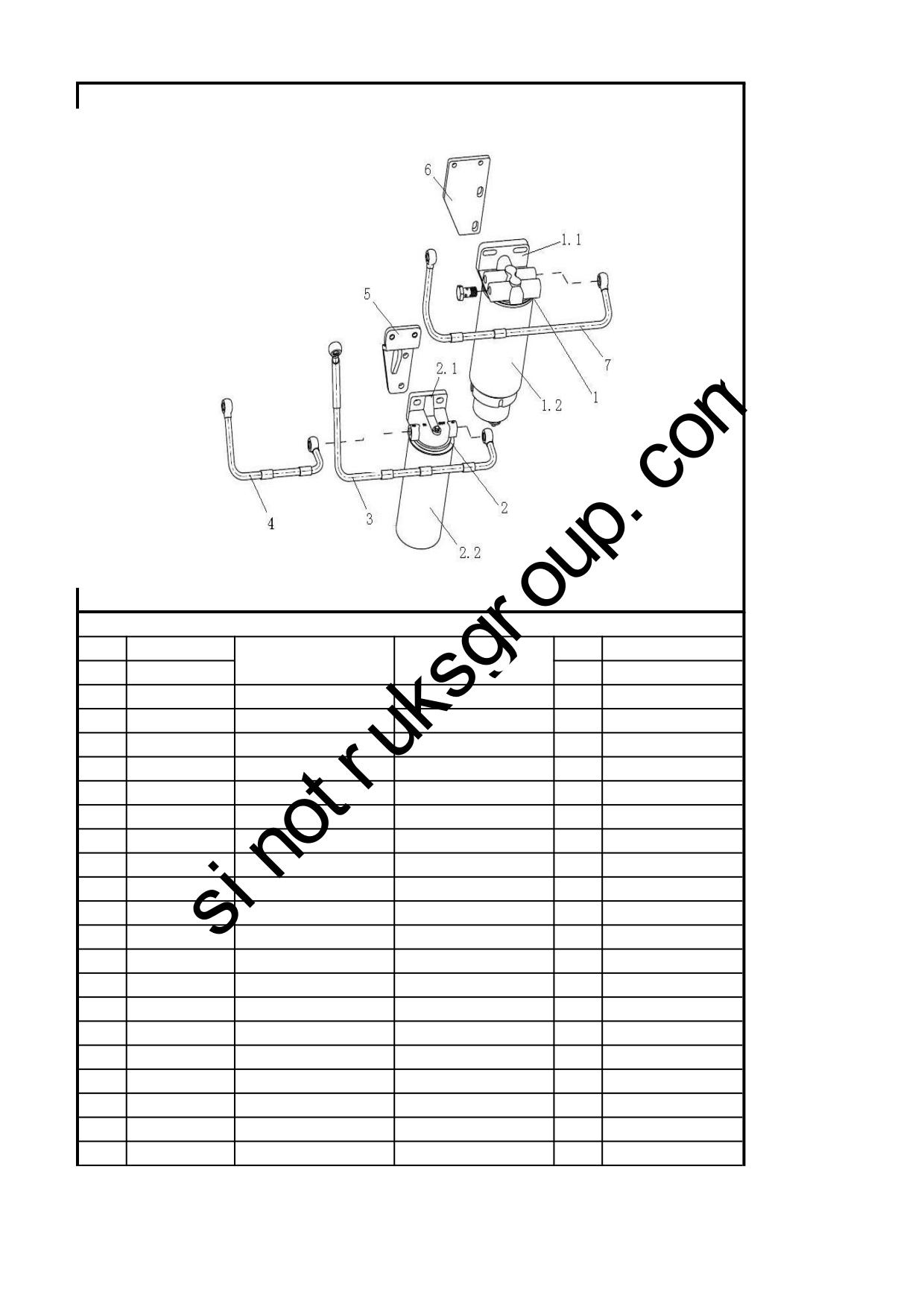

2.1.17 燃油滤清器部分(M+h)/Fuel Filter

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1560080016

旋装式燃油粗滤器总成

Fuel primary filter assembly

1.1

VG1560080014

旋装式燃油粗滤器滤座

Base

1.2

VG1047080011

滤芯和滤杯总成

Filter and cup assembly

1.2.1

VG1540080311

旋装式燃油粗滤器

Fuel primary filter

1.2.2

VG1047080009

燃油粗滤器水杯

Fuel coarse filte cup

VG1560080011

旋装式燃油精滤器总成

Fuel fine filter assembly

2.1

VG1560080013

旋装式燃油精滤器滤座

Base

2.2

VG1560080012

旋装式燃油精滤器

Fuel fine filter assembly

VG1092080017

燃油管总成

Fuel Tube

VG1092080018

燃油管总成

Fuel Tube

VG1092080026

燃油精滤器托架

Bracket

VG1540080027

粗滤支架

Bracket

VG1092080019

燃油管总成

Fuel Tube

190003802527

六角头螺栓

Bolt

190003931122

弹簧垫圈

Spring washer

190003935009

平垫圈

Washer

190003802523

六角头螺栓

Bolt

190003932024

波形弹性垫圈

Wave washer

190003930012

大垫圈

Washer

VG2600080200

密封垫圈

Gasket

2.1.17 燃油滤清器部分(M+h)/Fuel Filter

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003802532

六角头螺栓

Bolt

VG9003080006

复合密封垫圈

Gasket

VG1047080015

燃油粗滤器护套

190003930271

平垫圈

Washer

2.1.18 传感器组(电子式机油压力传传感器）/ Sensor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1500090061

水温表传感器

Water temperature sensor

VG9003080005

复合密封垫圈

Gasket

VG1092090311

电子机油压力传感器

Oil pressure sensor

VG2600080275

复合密封垫圈

Gasket

VG2600090318

水温传感器罩

Cover

VG1095090139

机油压力传感器罩

Cover

VG1500090061

水温表传感器

Water temperature sensor

VG9003080005

复合密封垫圈

Gasket

VG9003080005

复合密封垫圈

Gasket

VG1092090311

电子式机油压力传感器

Oil pressure sensor

VG2600080275

复合密封垫圈

Gasket

VG2600080275

复合密封垫圈

Gasket

VG2600090318

水温传感器罩

Water temperature sensor

VG2600090318

水温传感器罩

Water temperature sensor

VG1095090139

机油压力传感器罩

Cover

VG1095090139

机油压力传感器罩

Cover

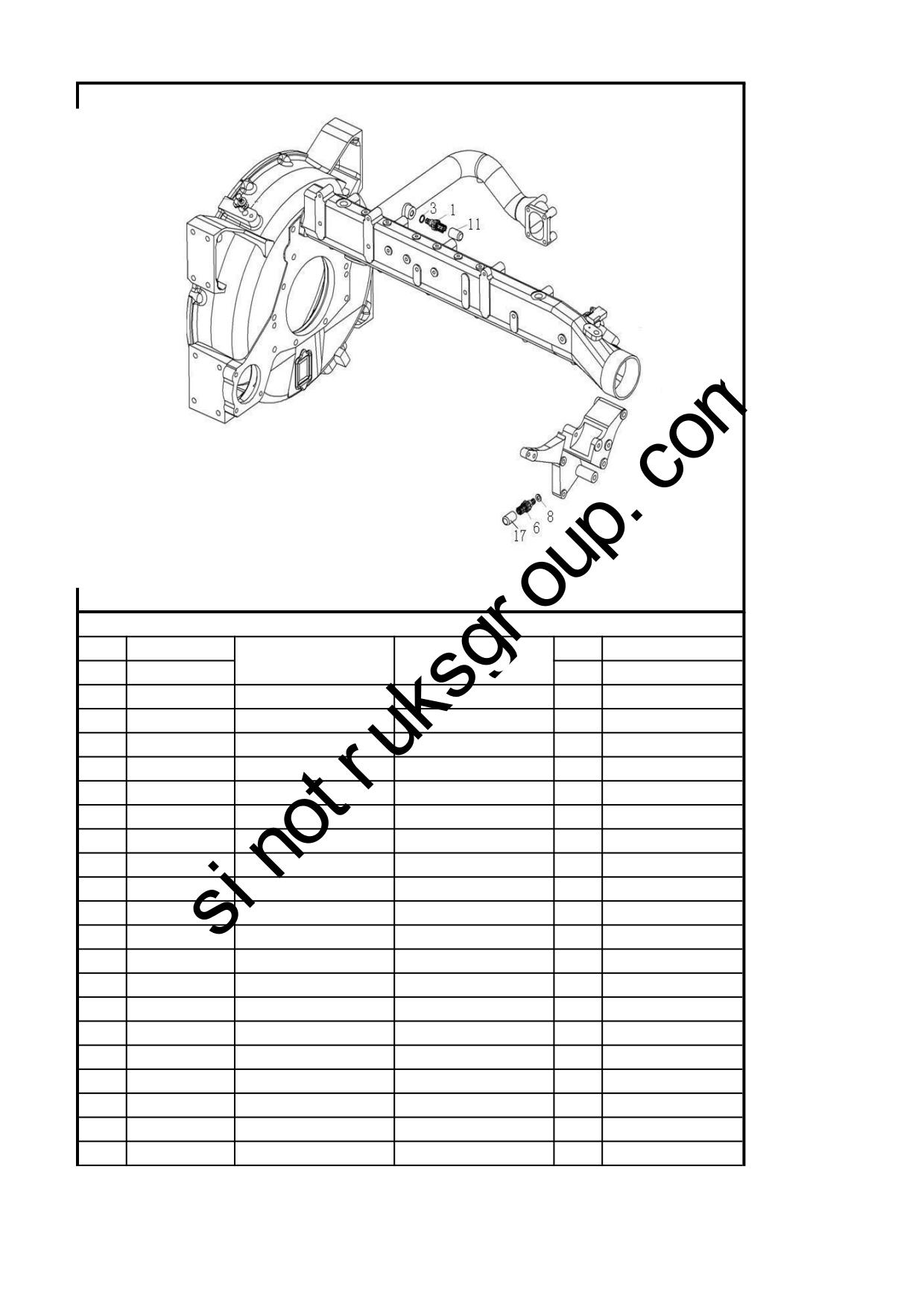

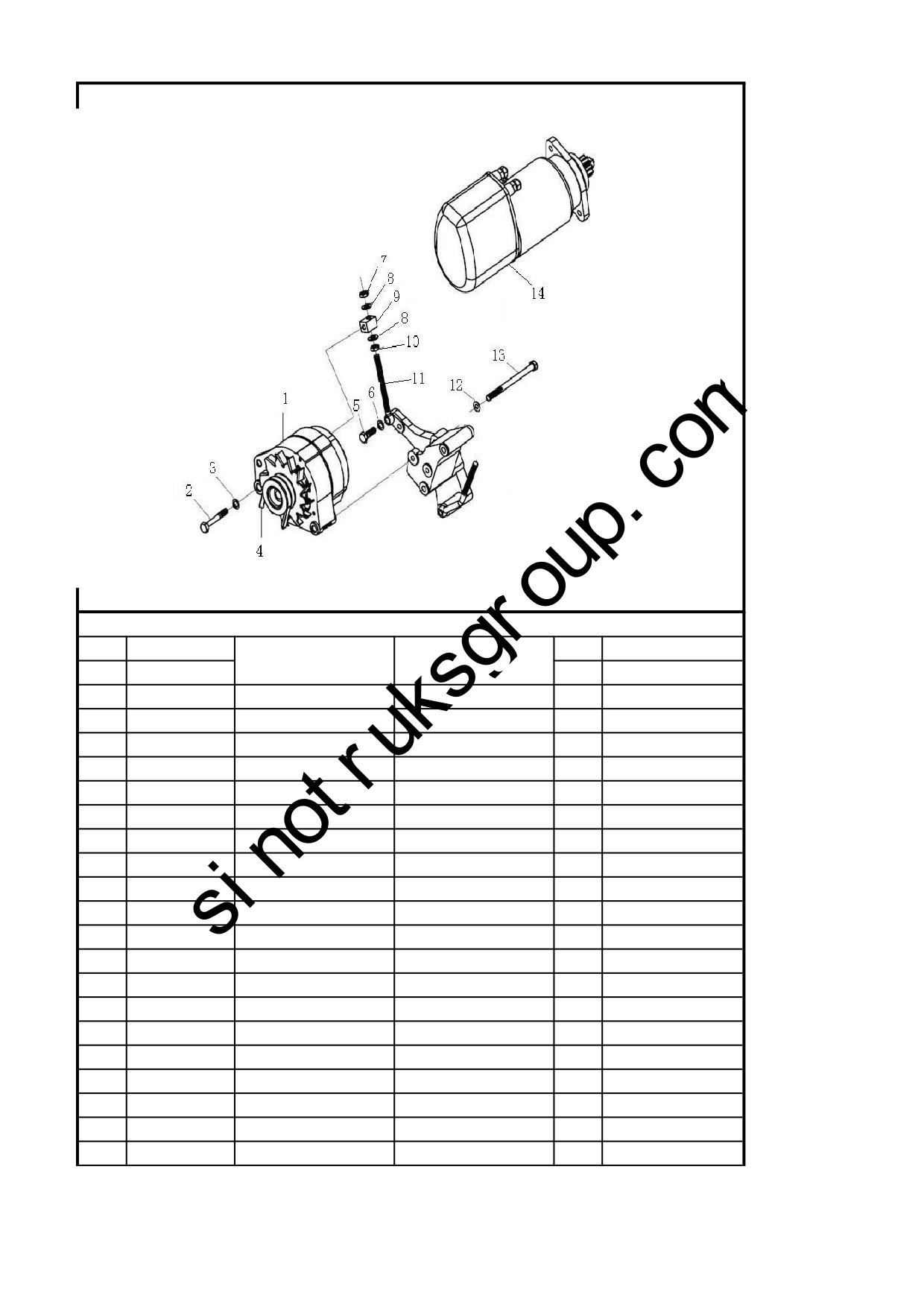

2.1.19 2KW交流发电机(多楔带)和减速型起动机(HW和A7专用)/Alternator and Starter

2.1.19 2KW交流发电机(多楔带)和减速型起动机/Alternator and Starter

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1560090012

1540W交流发电机

Alternator-1540W

VG1062060004

发电机双头螺栓

Stud

190003932025

鞍形弹性垫圈

Washer

VG1500090070

汽车多楔带

Belt

190003802527

六角头螺栓

Bolt

190003930271

平垫圈

Washer

190003888452

2型全金属六角锁紧螺母

Nut

190003935125

平垫圈

Washer

VG1500090027

拉紧块

Block

190003871305

1型六角螺母

Nut

VG1500090039

拉紧螺栓

Bolt

190003932025

鞍形弹性垫圈

Washer

190003800568

六角头螺栓

Bolt

VG1560090007

起动机

Starter

VG2600090288

压紧块

Block

190003813532

双头螺柱

Stud

190003888452

2型全金属六角锁紧螺母

Nut

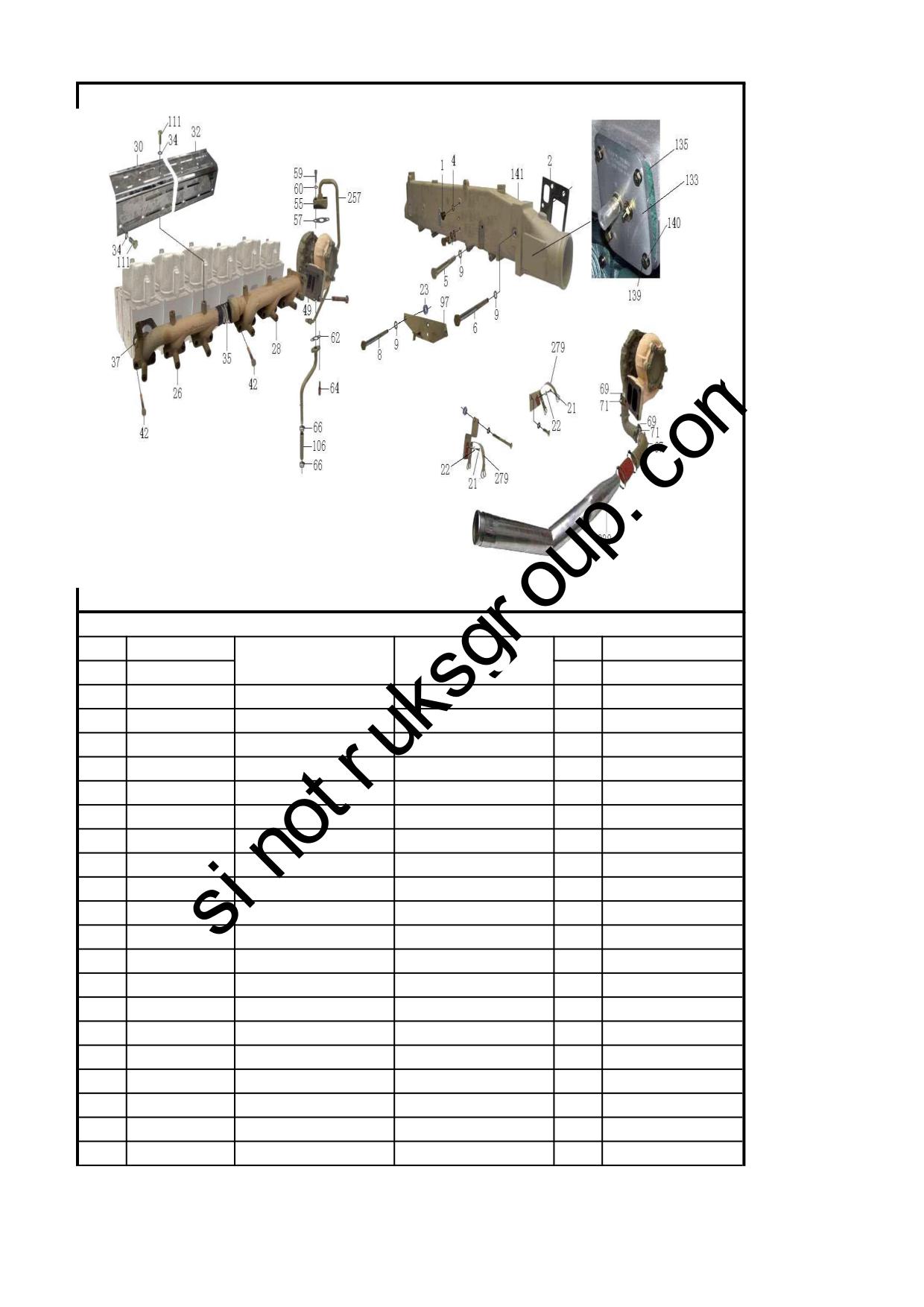

2.1.20 进排气系统/Intake and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

190003962014

六角头螺塞

Plug

VG1500110024

进气管垫片

Gasket

VG9003080003

复合密封垫圈

Gasket

190003800465

六角头螺栓

Bolt

VG14110064

进气管紧固螺栓

Bolt

190003800497

六角头螺栓--螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

190003802411

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

VG609E110036

调整垫圈

Washer

190003932023

波形弹性垫圈

Wave washer

VG2600111137

前排气歧管

Exhaust manifold

VG2600111136

后排气歧管

Exhaust manifold

VG2600111142

前隔热罩

Cover

VG2600111143

后隔热罩

Cover

190003937282

大垫圈

Washer

VG260110162

排气管密封环

Seal ring

VG1560110111

排气管垫片

Gasket

VG2600111052

排气管紧固螺拴

Bolt

190003888470

自锁螺母

Nut

2.1.20 进排气系统/Intake and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1560110210

增压器密封垫

Gasket

VG1560110152

进油管法兰

Flange

VG609E110050

进油管垫片

Gasket

190003862428

内六角圆柱头螺钉

Screw

VG188250083

自锁垫圈

Washer

VG2600110048

回油管法兰垫片

Gasket

VG1460070014

回油管螺栓

Bolt

190003989340

软管卡箍

Hose clamp

VG1800110045

连接弯管

Tube

VG1560110226

夹子

Clip

VG190320035

密封圈

Gasket

190003932023

波形弹性垫圈

Wave washer

190003802419

六角头螺栓

Bolt

190003802415

六角头螺栓

Bolt

190003932023

波形弹性垫圈

Wave washer

VG9100570019

悬臂总成

Bracket ass.

VG9100570018

悬臂

Bracket

100

VG9100570017

弯板

Plate

101

VG9000570035

轴销

106

VG2600070071

增压器回油用软管

Hose

2.1.20 进排气系统/Intake and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

111

VG1500110963

耐热螺栓

Bolt

113

VG2600110668

增压器排气口堵盖

Plug

117

VG2600111429

双头螺柱

Double end studs

119

190003802411

六角头螺栓

Bolt

133

VG2600110458

进气管盖板

Plate

135

VG2600110457

进气管盖板垫片

Gasket

139

190003802331

六角头螺栓

Bolt

140

190003932008

波形弹性垫圈B6

Spring washer

141

VG2600110812

进气管总成

Intake manifold

143

VG2600110688

进气管

Intake manifold

144

VG2600110455

盖板

Cover

146

VG2600110456

垫片

Shim

148

190003931102

弹簧垫圈

Spring washer

149

190003802432

六角头螺栓

Bolt

151

VG2600110688

进气管

Intake manifold

152

VG2600110455

盖板

Cover

154

VG2600110456

垫片

Shim

156

190003931102

弹簧垫圈

Spring washer

157

190003802432

六角头螺栓

Bolt

188

VG9003980003

强力卡箍

Clamp

2.1.20 进排气系统/Intake and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

202

VG9100570018

悬臂

Bracket

203

VG9100570017

弯板

Plate

204

VG9000570035

轴销

206

VG9100570018

悬臂

Bracket

207

VG9100570017

弯板

Plate

208

VG9000570035

轴销

209

VG29108B

堵盖

Cover

211

VG29129A

堵盖

Cover

218

VG29130A

堵盖

Cover

227

VG1034110100

卡箍

Clamp

229

Q150B0855

六角头螺栓

Bolt

230

Q33408

1型全金属六角锁紧螺母

Nut

231

Q40108

平垫圈

Washer

232

Q40308

弹簧垫圈

Spring washer

238

VG1047110104

中冷管

Tube

242

VG1047110103

硅胶管

Hose

246

VG1047110102

支架

Bracket

253

VG1047110105

固定板

Plate

257

VG1092110043

增压器进油管总成

Tube assembly

260

190003559563

卡套

Ring

2.1.20 进排气系统/Intake and Exhaust Manifold

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

261

190003559513

联管螺母

Nut

264

190003559563

卡套

Ring

265

190003559513

联管螺母

Nut

268

190003559563

卡套

Ring

269

190003559513

联管螺母

Nut

272

190003559563

卡套

Ring

273

190003559513

联管螺母

Nut

275

VG1246110122

堵盖

Cover

279

VG1096110025

卡箍

Clamp

283

Q150B0860

六角头螺栓

Bolt

284

Q40108

平垫圈

Washer

285

Q40308

弹簧垫圈

Spring washer

286

Q218B0815

内六角圆柱头螺钉

Screw

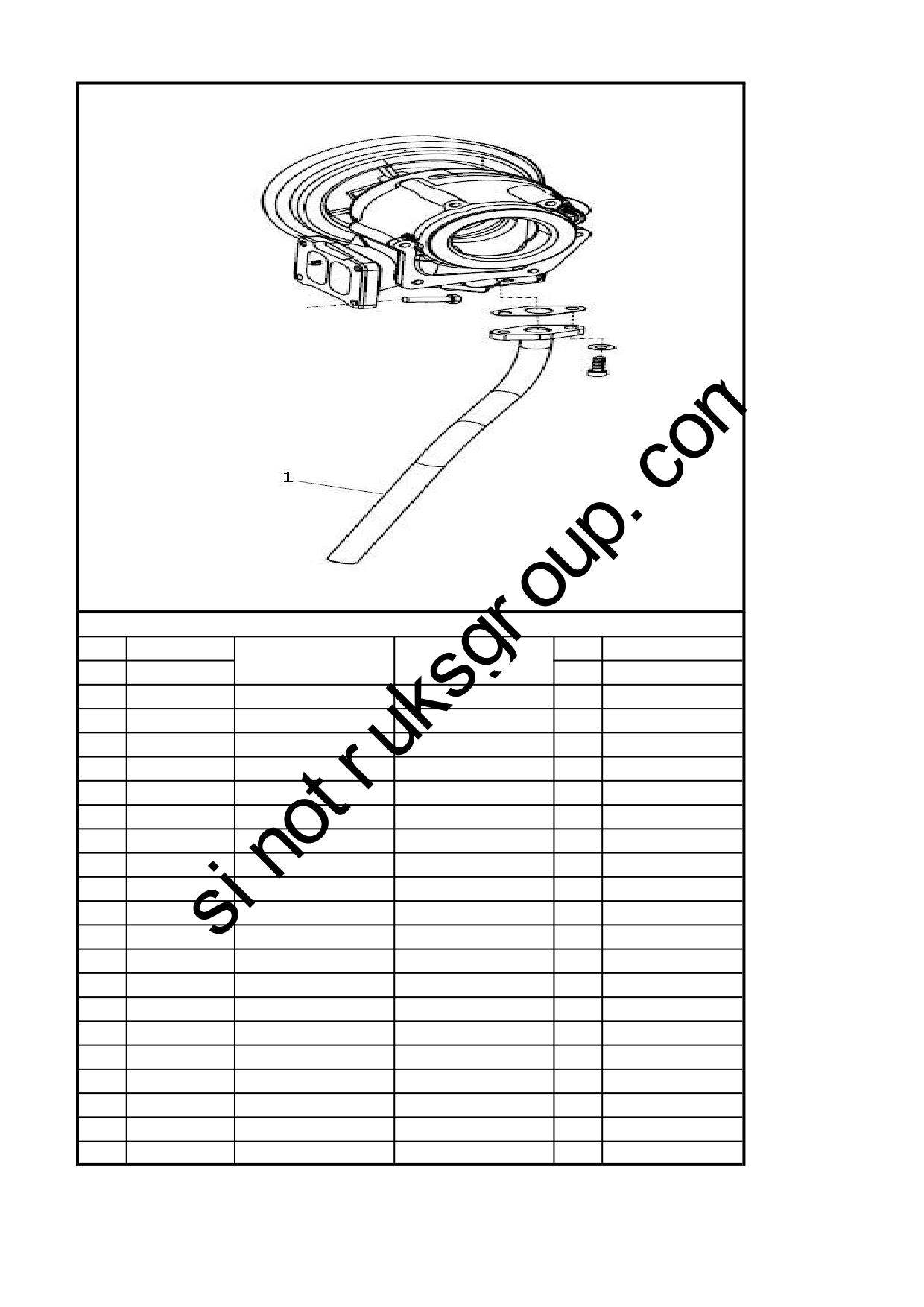

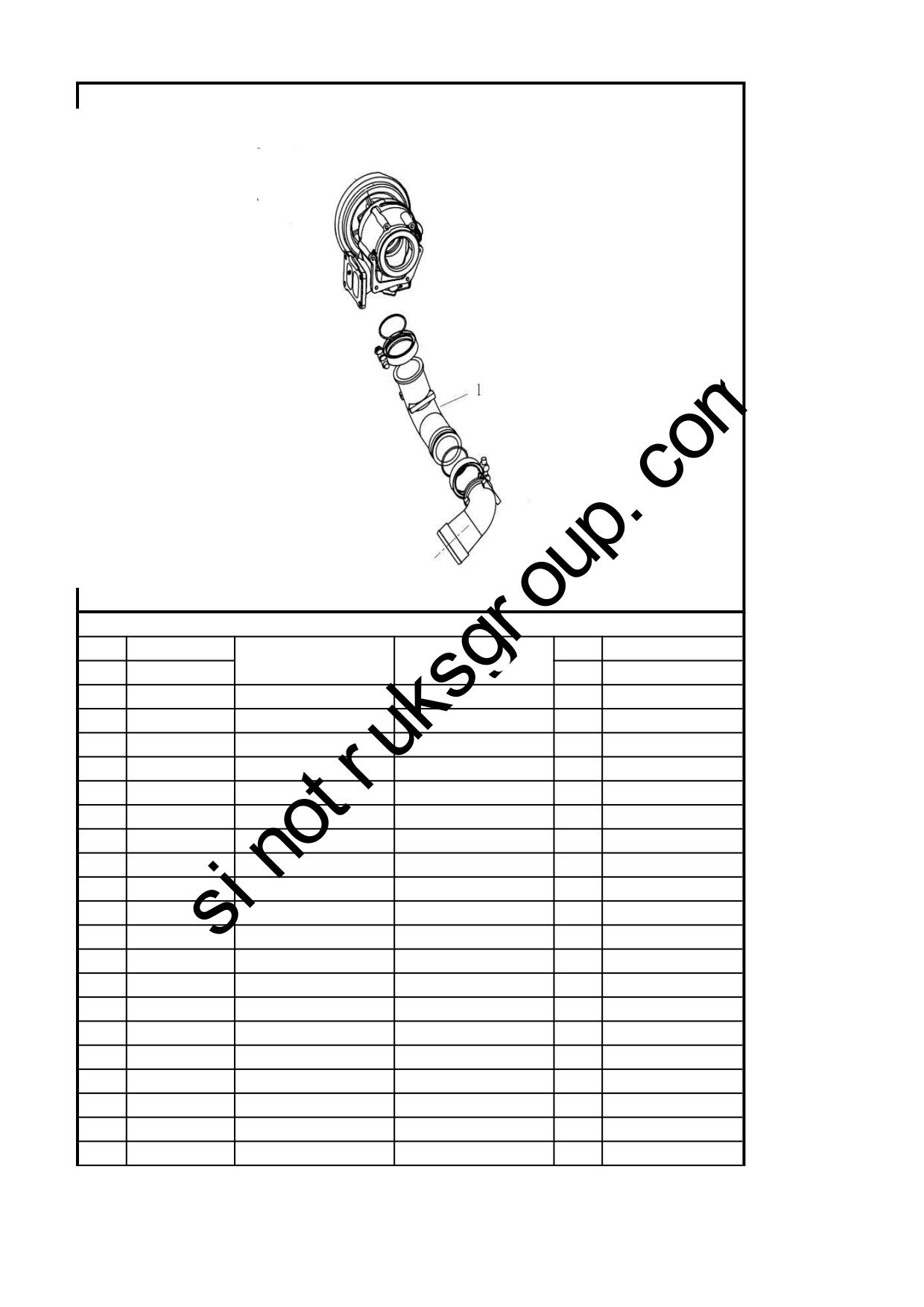

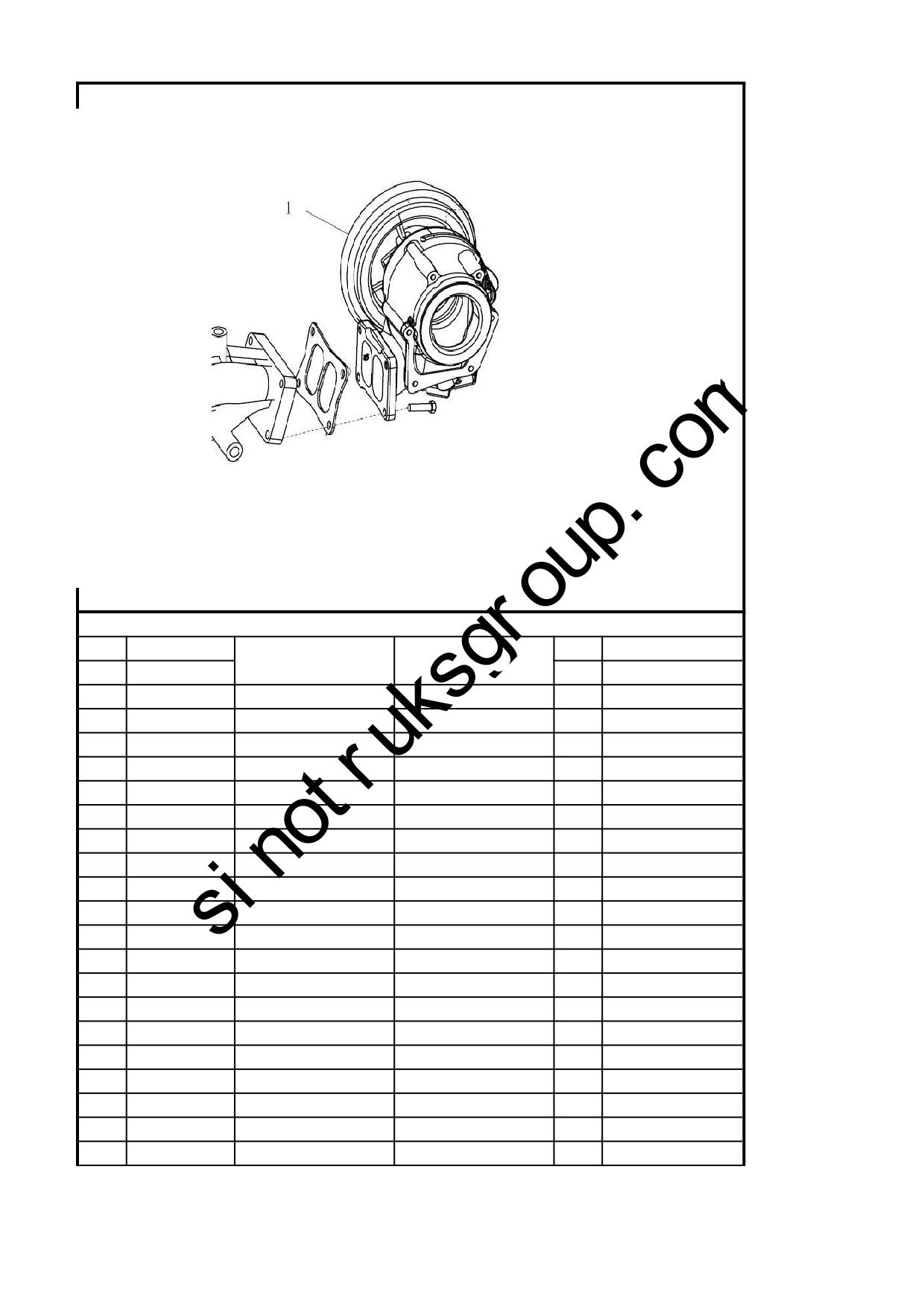

2.1.22 增压器回油管/Return Pipe of Supercharger

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1560079003

回油管总成

Tube assembly

VG1560079004

回油管

Tube

VG1560110039

回油管法兰

Flange

VG1560079004

回油管

Tube

VG1560110039

回油管法兰

Flange

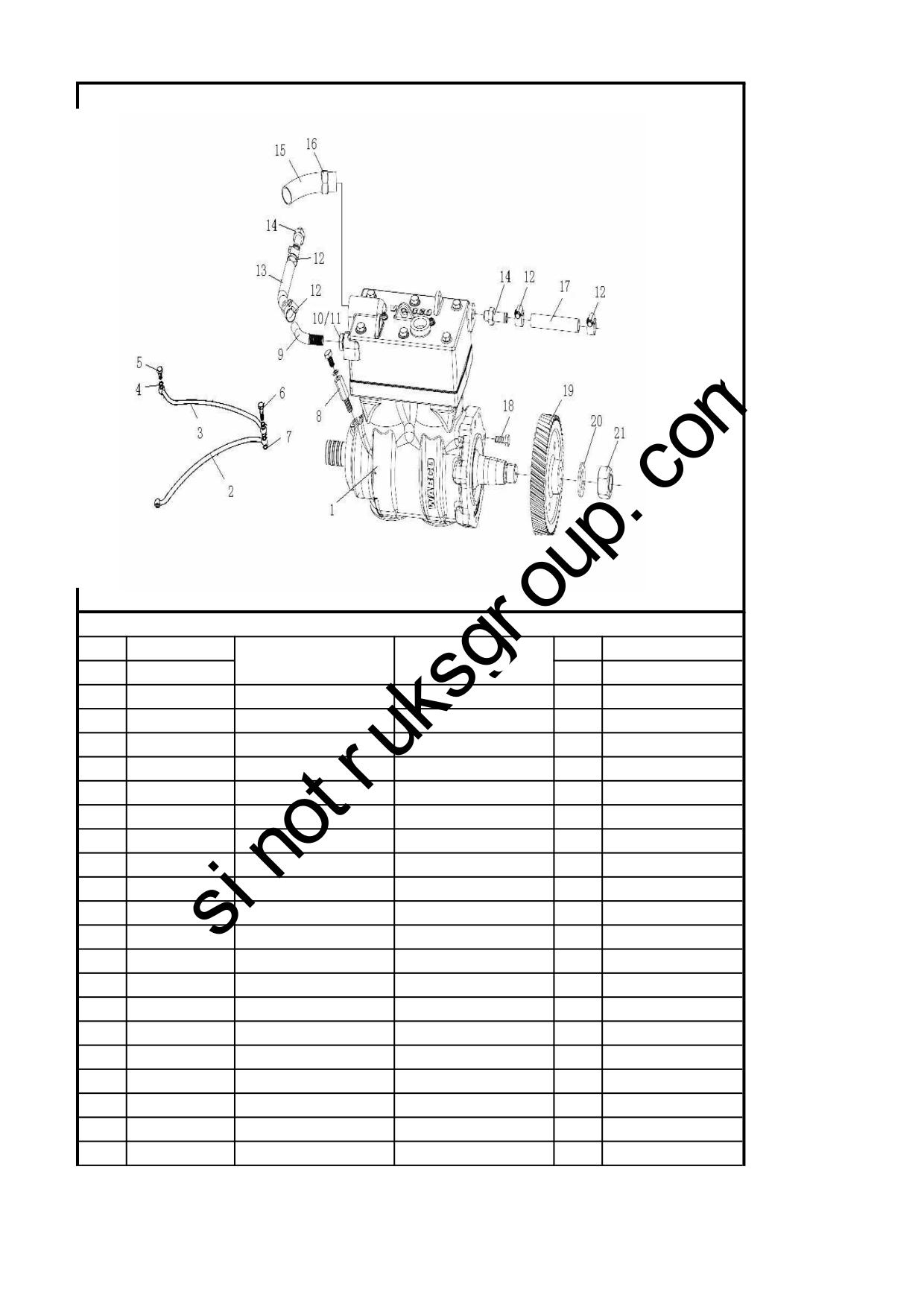

2.1.24 双缸水冷空压机/Air Compressor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1093130001

双缸水冷空压机

Air compressor

VG1560070060

高压油泵润滑油管总成

Tube assembly

VG1560070050

空压机润滑油管总成

Tube assembly

VG9003080003

复合密封垫圈

Gasket

190003962607

空心螺栓

Hollow bolt

VG1560070012

空心螺栓

Hollow bolt

VG9003080003

复合密封垫圈

Gasket

VG1560070051

过渡接头

Nozzle

VG1560060012

空压机进水管接头

Nozzle

VG2600080200

密封垫圈

Gasket

Q351B14

六角薄螺母

Nut

190003989336

软管卡箍

Hose clamp

VG1560060019

国II空压机进水管

Hose

VG2600130026

水冷空压机水管接头

Nozzle

VG1560130035

空压机进气管接头

Nozzle

190003559778

六角螺母

Nut

VG1560060018

空压机出水管

Hose

Q1860830TF2

六角法兰面螺栓

Bolt

VG1560130064

喷油泵齿轮

Gear

VG409020045

垫片

Shim

2.1.24 双缸水冷空压机/Air Compressor

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG2600130045

六角螺母

Nut

VG2600130037

垫圈

Washer

VG9003080003

复合密封垫圈

Gasket

VG2600080200

密封垫圈

Gasket

Q150B0875

六角头螺栓

Bolt

Q150B0885

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

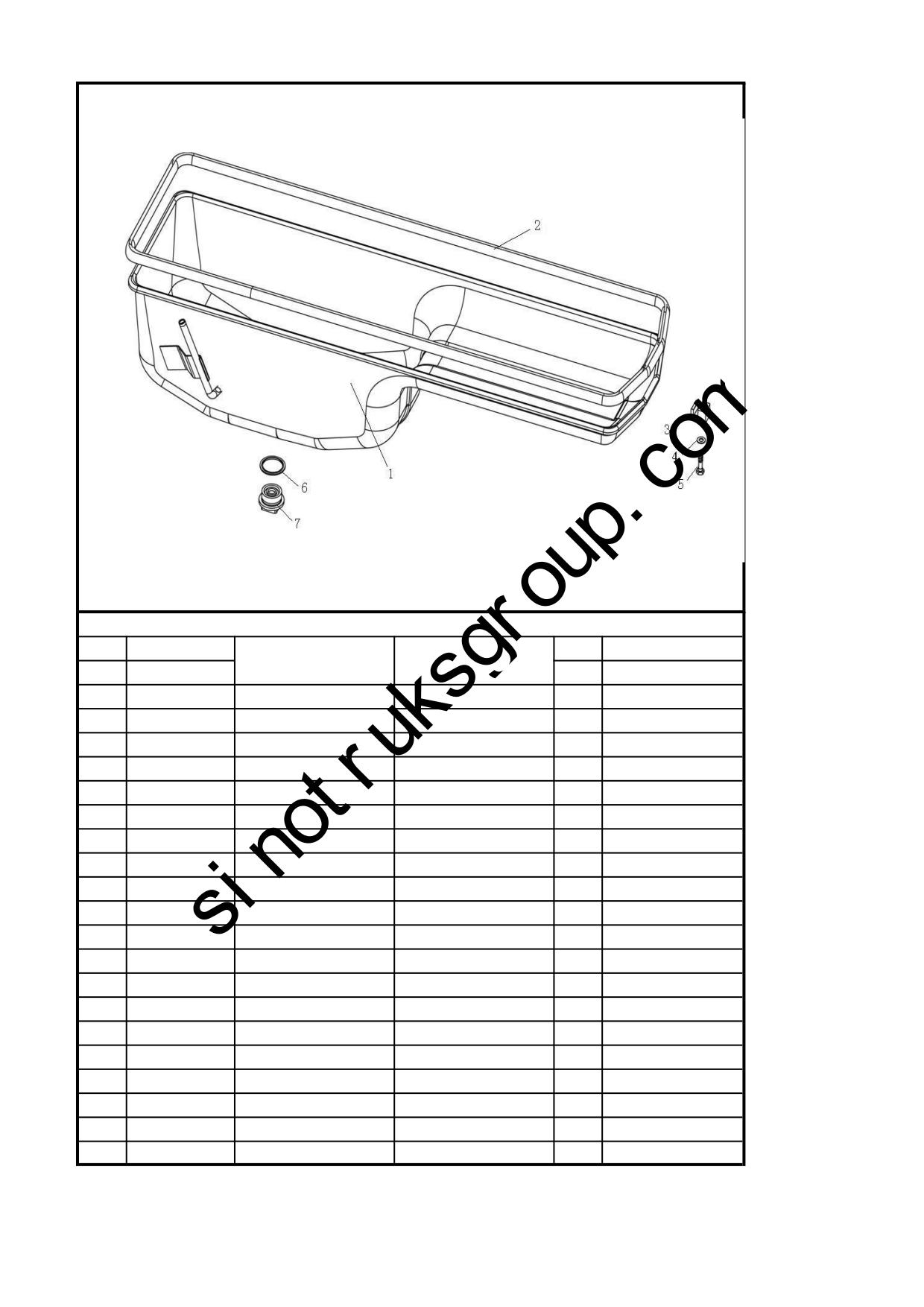

2.1.25 油底壳/Oil pan

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG1800150015D

油底壳总成

Oil pan assembly

VG14150004

密封垫

Gasket

VG14150046

油底壳托块

Block

190003930261

平垫圈

Washer

190003802442

六角头螺栓

Bolt

VG2600150108

磁性螺塞总成

Plug

VG2600150106

密封垫圈

Gasket

Q40308

弹簧垫圈

Spring washer

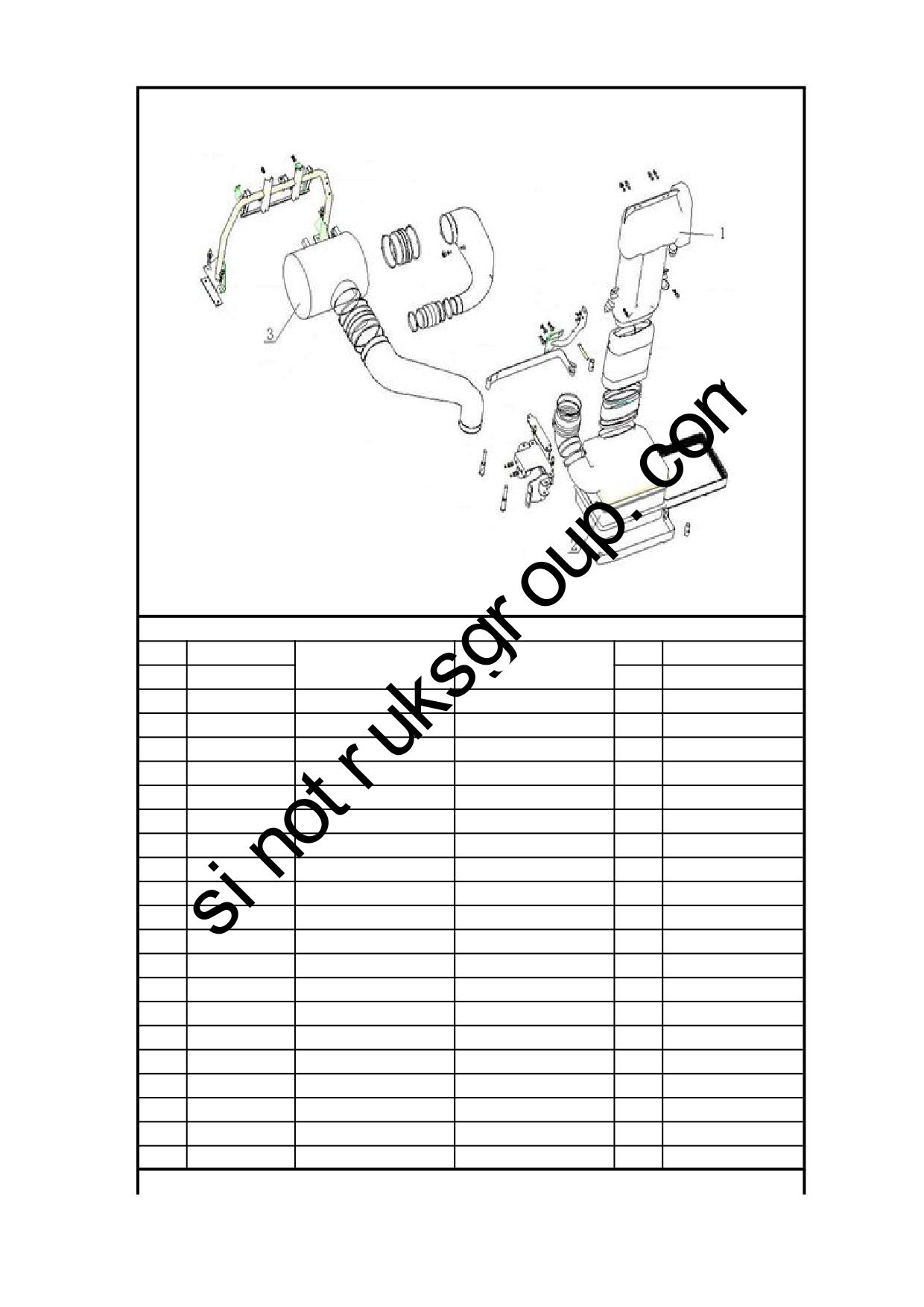

2.2.01 HOWO7自卸车进气系统（8*4/后翻/加长驾驶室）/Air Intake System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725190160

双筒式旋风管进气道总成

Air Tube assembly

WG9725190055

油浴式空气滤清器总成(塑

Oil bath air filter assembly

WG9725190200

空滤器总成

Air filter assembly

WG1200190040

干式空滤器堵塞指示器开

Switch

WG9100770028

保护罩

Cover

AZ9725190925

空滤器支架总成

Bracket assembly

WG9725190918

进气管总成(自卸长驾驶室

Air pipe ass.

WG9725190914

进气道支架总成(自卸车加

Bracket

WG9725190904

进气道(空滤器后)

Air Tube

WG9725190911

加长驾驶室自卸车进气道

Air Tube

ZQ32006

六角法兰面螺母M6

Hexagon nuts with flange

ZQ1840825

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ1840850

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

ZQ1840855

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ1840825

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

ZQ1840816

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ1840816

六角法兰面螺栓M8

Hexagon bolts with flange

WG9725190933

橡胶软管

Hose

2.2.01 HOWO7自卸车进气系统（8*4/后翻/加长驾驶室）/Air Intake System

第 1 页

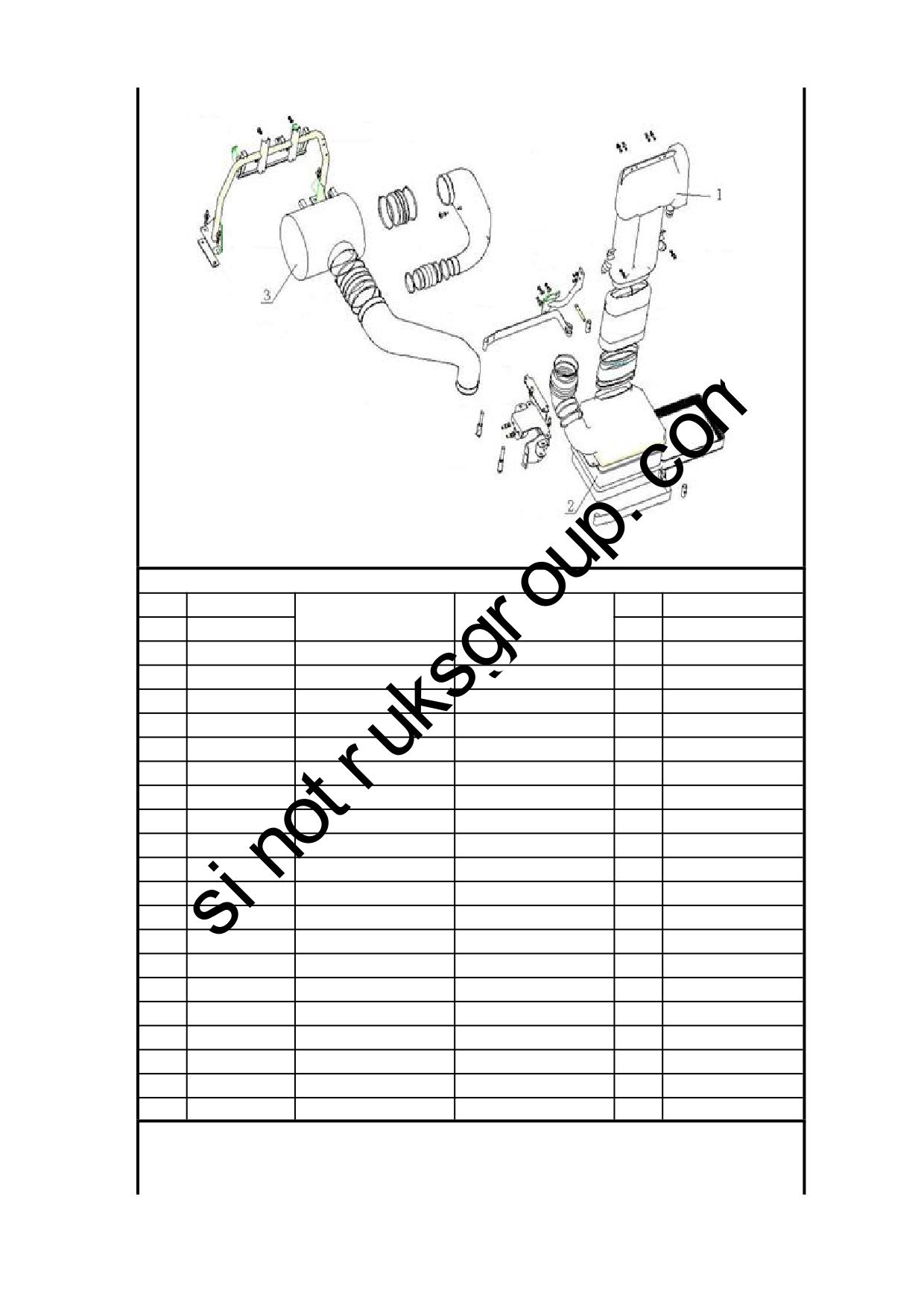

2.2.01 HOWO7自卸车进气系统（8*4/后翻/加长驾驶室）/Air Intake System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9003980026

软管卡箍-180/230 N0507

Hose clamp

WG9725190058

连接板

Plate

ZQ1851430TF6

六角法兰面螺栓M14*1.5

Hexagon bolts with flange

ZQ32314

六角法兰面螺母M14

Hexagon nuts with flange

WG9725190053

油滤器支架总成(8×4/塑

Bracket assembly

ZQ1851445

六角法兰面螺栓M14*1.5

Hexagon bolts with flange

ZQ32314

六角法兰面螺母M14

Hexagon nuts with flange

ZQ1851650TF6

六角法兰面螺栓M16*1.5

Hexagon bolts with flange

ZQ32316

六角法兰面螺母M16

Hexagon nuts with flange

Q51016110

销轴

Axis pin

Q40116

平垫圈

Washer

Q5004025

开口销

Split pin

WG9725190144

空气软管

Rubber pipe

AZ9003980025

软管卡箍，145/185 N050

Hose clamp

WG9725191060

减振块

Damping block

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

WG9725190912

橡胶软管210

Hose

AZ9003980026

软管卡箍-180/230 N0507

Hose clamp

ZQ1841030

六角法兰面螺栓M10

Hexagon bolts with flange

AZ9719190092

钢管

Tube

2.2.01 HOWO7自卸车进气系统（8*4/后翻/加长驾驶室）/Air Intake System

第 2 页

2.2.01 HOWO7自卸车进气系统（8*4/后翻/加长驾驶室）/Air Intake System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9719190093

减震块

Damping block

AZ9719190094

橡胶垫

Cushion

ZQ1851260

六角法兰面螺栓M12*1.25

Hexagon bolts with flange

ZQ32312

六角法兰面螺母M12

Hexagon nuts with flange

WG9725190905

橡胶软管180

Hose

AZ9003980026

软管卡箍-180/230 N0507

Hose clamp

WG9725190906

橡胶软管104

Hose

190003989318

软管卡箍

Hose clamp

2.2.02 HOWO大功率瘦版冷却模块系/Cooling Model

第 3 页

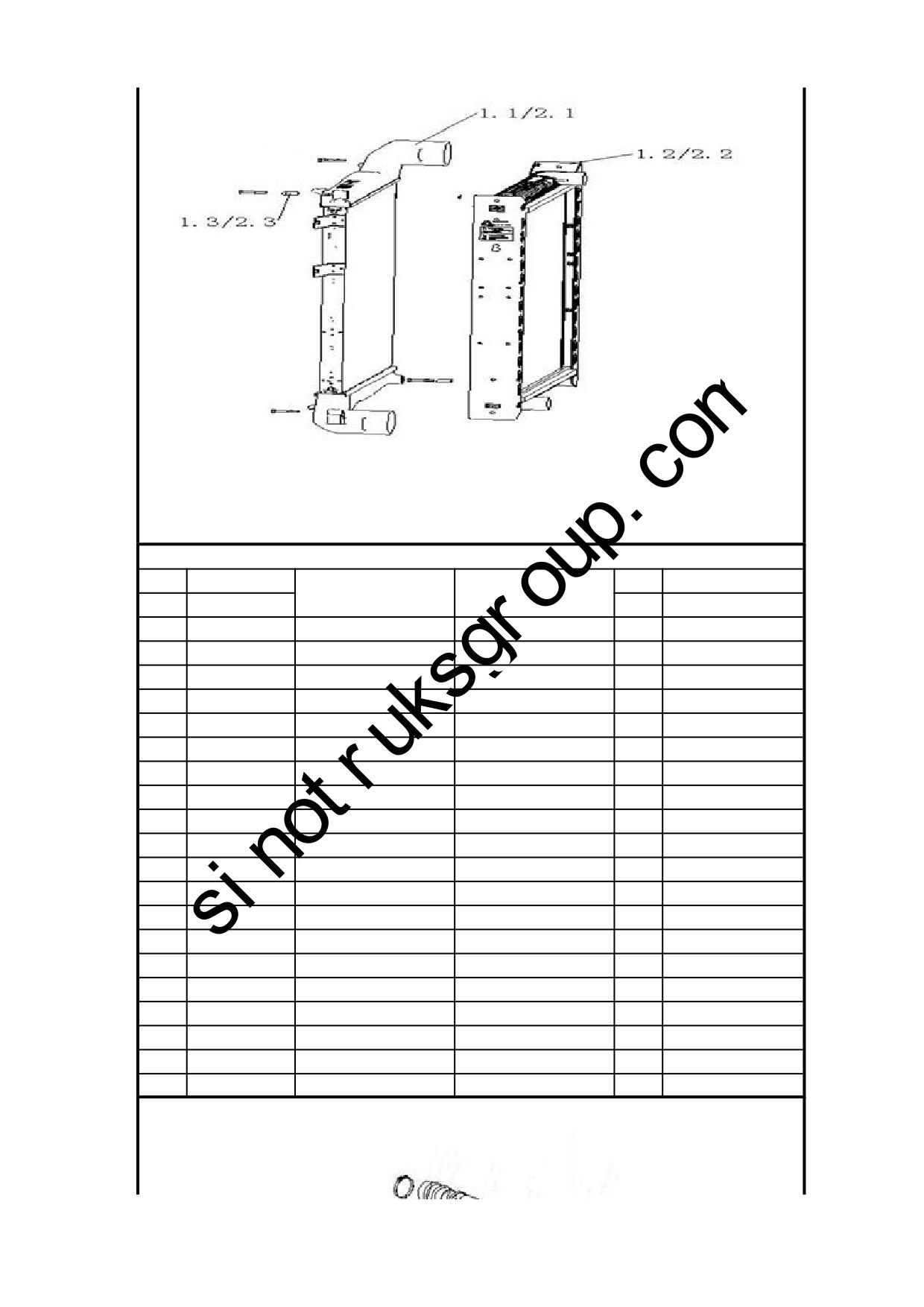

2.2.02 HOWO大功率瘦版冷却模块系/Cooling Model

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9719530295

HOWO瘦版大冷却模块总成

Cooling module assembly

1.1

WG9719530280/1

HOWO大马力中冷器总成(贝

Inter-cooler

1.2

WG9719530276/1

HOWO大马力瘦版散热器总

Radiator

1.3

WG9719530271/1

套管(贝洱济南)

Bush

WG9719530296

HOWO瘦版冷却模块总成(非

Cooling module assembly

2.1

WG9719530281/1

HOWO大马力中冷器总成(泰

Inter-cooler

2.2

WG9719530277/1

HOWO大马力瘦版散热器总

Radiator

2.3

WG9719530271/2

套管(泰安鼎新)

Bush

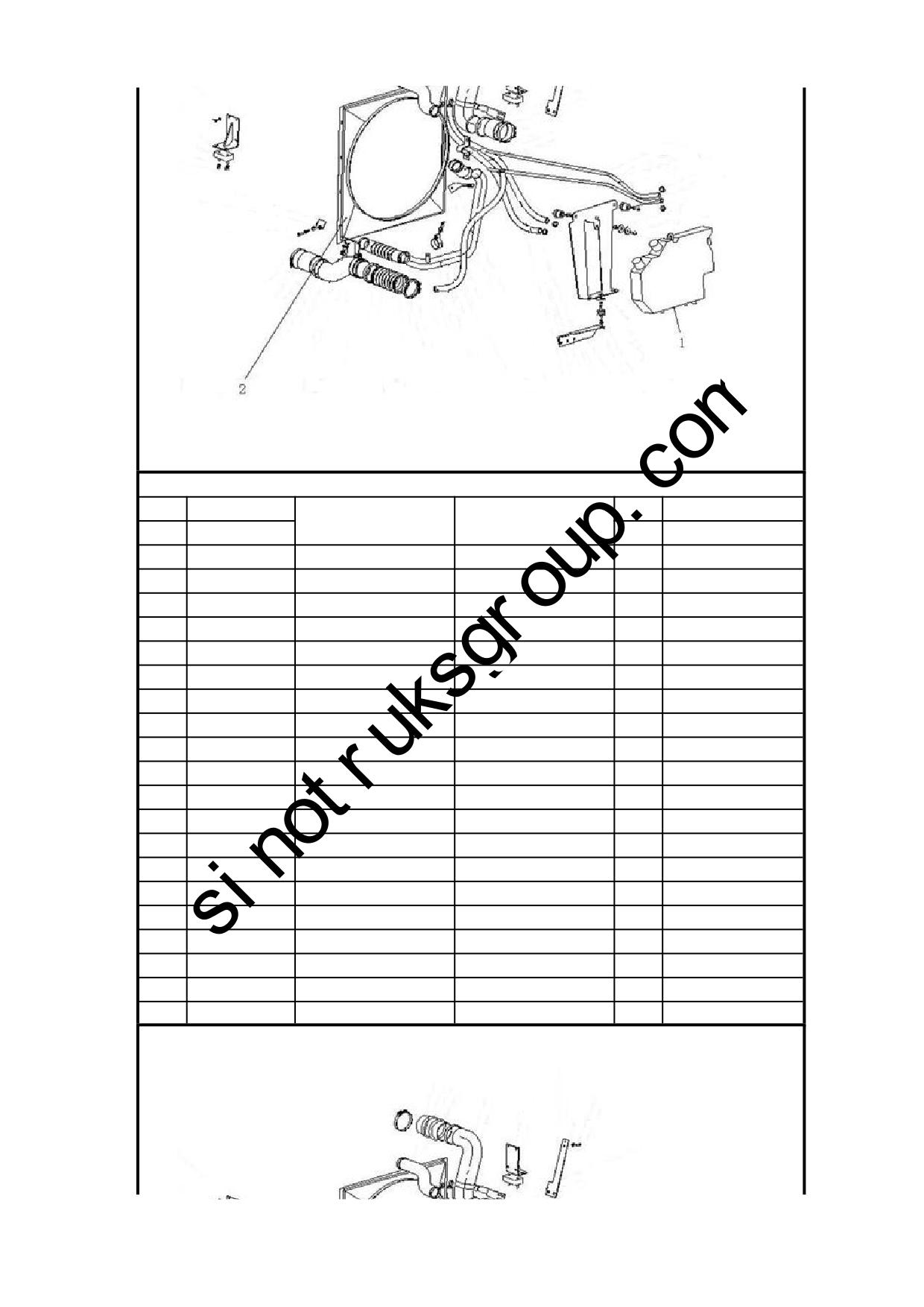

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

第 4 页

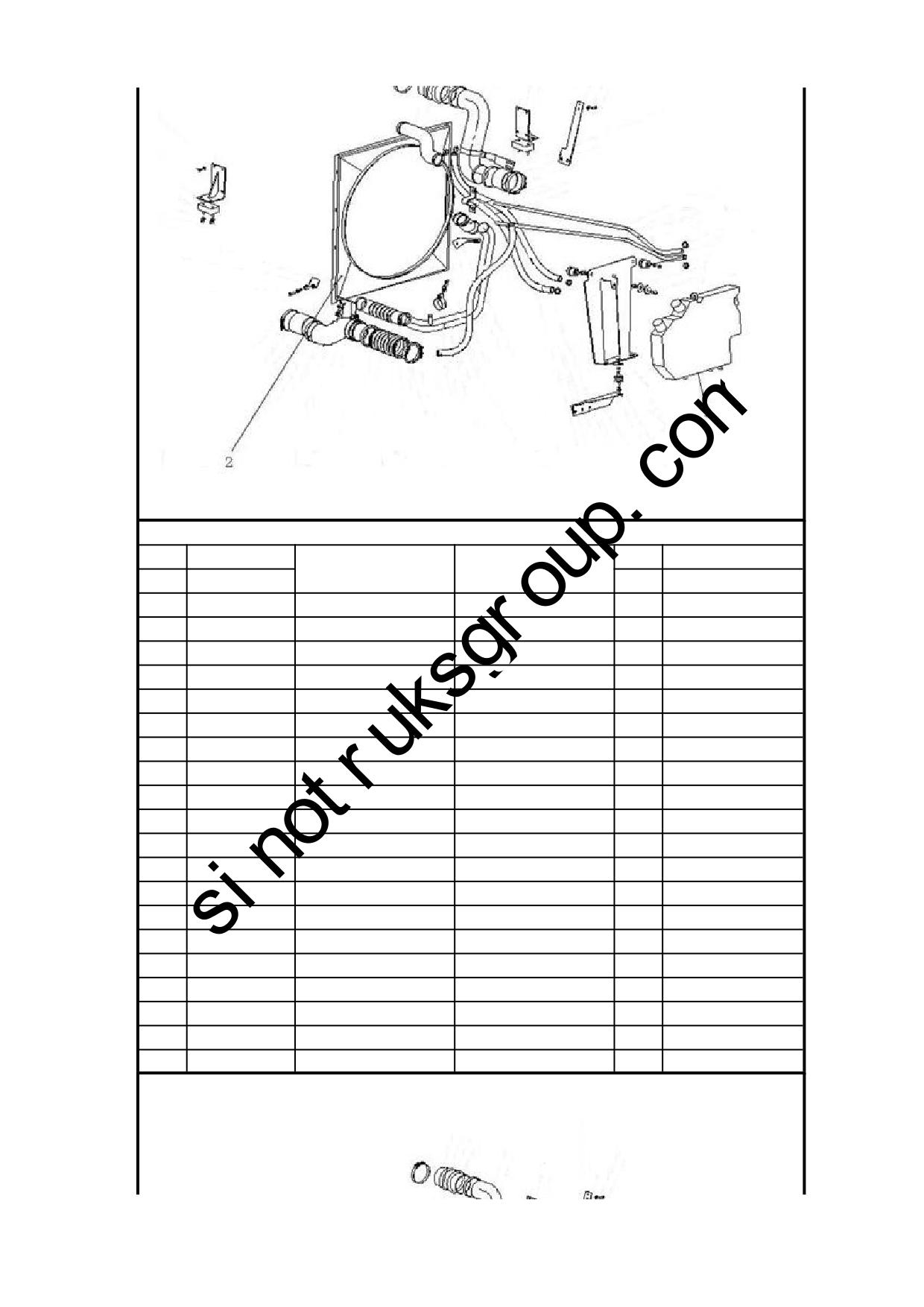

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9112530333

膨胀水箱总成

Expansion tank

WG9731530503

风扇护风罩

Fan cover

WG9725538201

垫板

Plate

WG9725538202

散热器上减振垫总成

Cushion

WG9725538203

散热器下减振垫总成

Cushion

WG9725538220

套管

Sleeve

WG9727530013

HOWO大防虫网总成

Fly net

ZQ18410110TF6

六角法兰面螺栓M10

Hexagon bolts with flange

ZQ32010

六角法兰面螺母M10

Hexagon nuts with flange

WG9725530637

散热器左支架

Bracket left for radiator

ZQ1840816

六角法兰面螺栓M8

Hexagon bolts with flange

WG9725530647

散热器右支架

Bracket right for radiator

ZQ1840816

六角法兰面螺栓M8

Hexagon bolts with flange

WG9719530236

散热器出水管

Outlet water pipe

WG9725531108

散热器出水管

Outlet water pipe

WG9725530515

散热器出水管支架

Bracket

ZQ1840825

六角法兰面螺栓M8

Hexagon bolts with flange

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

ZQ1841050

六角法兰面螺栓M10

Hexagon bolts with flange

ZQ32010

六角法兰面螺母M10

Hexagon nuts with flange

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

第 5 页

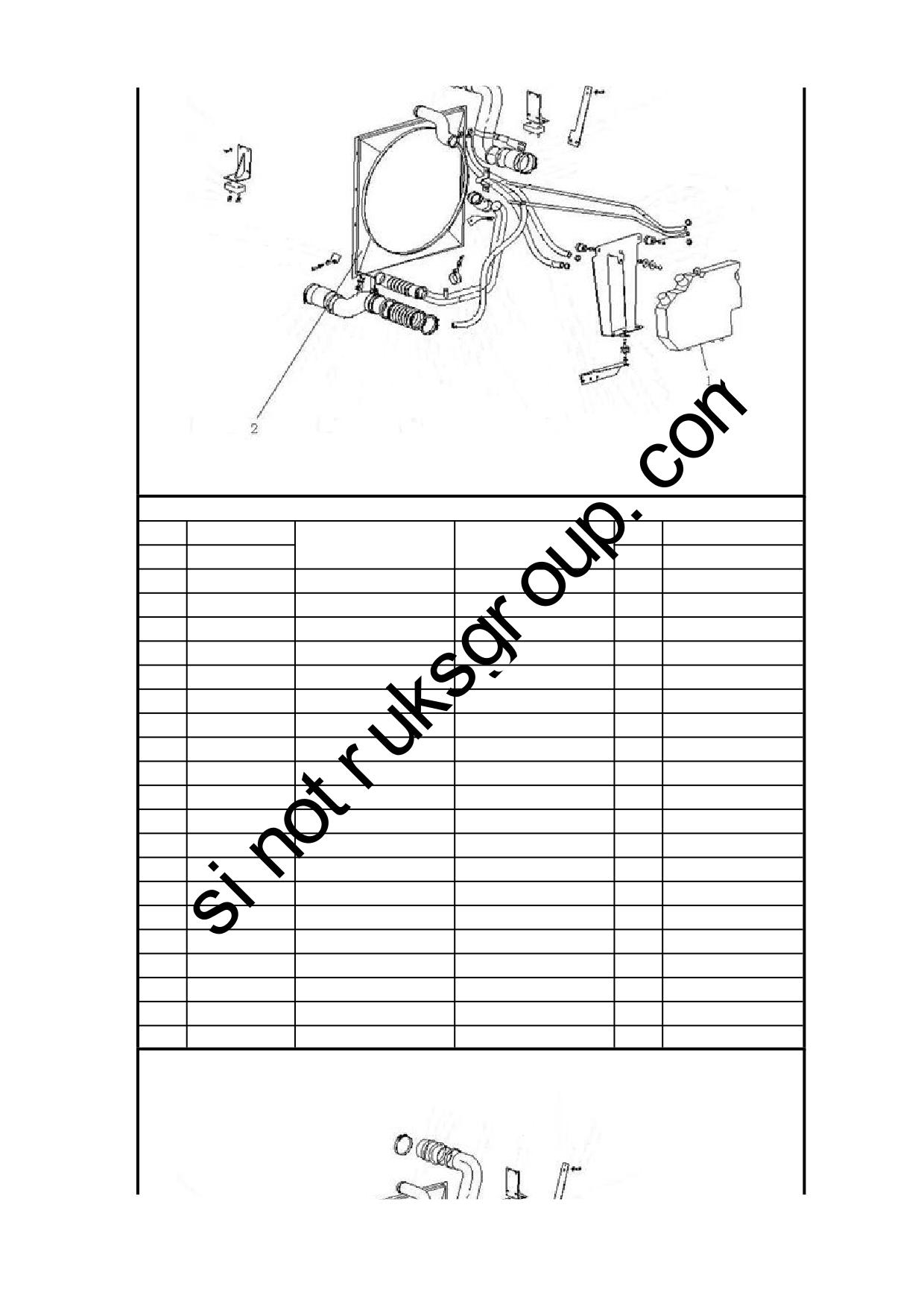

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9003980010

软管卡箍-60/79 N05074

Hose clamp

190003990037

管夹

Clip

WG9719530228

胶管

Hose

AZ9003980010

软管卡箍-60/79 N05074

Hose clamp

WG9725530511

散热器进水胶管

Hose

190003989310

软管卡箍

Hose clamp

WG9731530047

中冷器进气钢管总成

Air intake tube

ZQ1811645

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ32516

六角法兰面带齿螺母M16*

Hexagon flange nuts with te

WG9730530011

中冷器进气胶管

Hose

WG9925530022

卡箍

Clamp

WG9003980060

强力卡箍

Clamp

WG9725530516

中冷器进气胶管

Hose

WG9725530230

中冷器出气管

Air outlet pipe

WG9719530207

中冷器出气胶管

Hose

WG9719530307

中冷器出气胶管

Hose

WG9003980060

强力卡箍

Clamp

AZ9716539003

拉板

Pulling plate

ZQ1840620

六角法兰面螺栓M6

Hexagon bolts with flange

ZQ32006

六角法兰面螺母M6

Hexagon nuts with flange

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

第 6 页

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

ZQ1840816

六角法兰面螺栓M8

Hexagon bolts with flange

WG9719530031

膨胀箱胶管8*3400

Hose

WG9719530037

膨胀箱胶管8*4500

Hose

Q68818

一端固定式双管夹片

Clamp

ZQ1840812

六角法兰面螺栓M8

Hexagon bolts with flange

WG9719530017

膨胀箱胶管20*5000

Hose

WG9727530034

暖风胶管950

Hose

WG9727530035

暖风胶管1150

Hose

WG9727530025

暖风胶管卡箍

Clamp

190003989340

软管卡箍

Hose clamp

190003989300

软管卡箍

Hose clamp

WG9727530028

暖风胶管支架

Bracket

WG9727530026

胶管胶套

Rubber sleeve

WG9727530027

胶管橡胶套

Rubber sleeve

ZQ32010

六角法兰面螺母M10

Hexagon nuts with flange

ZQ1841035

六角法兰面螺栓M10

Hexagon bolts with flange

WG9725530131

膨胀水箱支架

Bracket for expansion tank

WG9725530137

膨胀水箱固定支架板

Supporting plate

WG80A 540083

橡胶金属支撑

Rubber metal support

WG9719190033

橡胶减震块

Rubber block

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

第 7 页

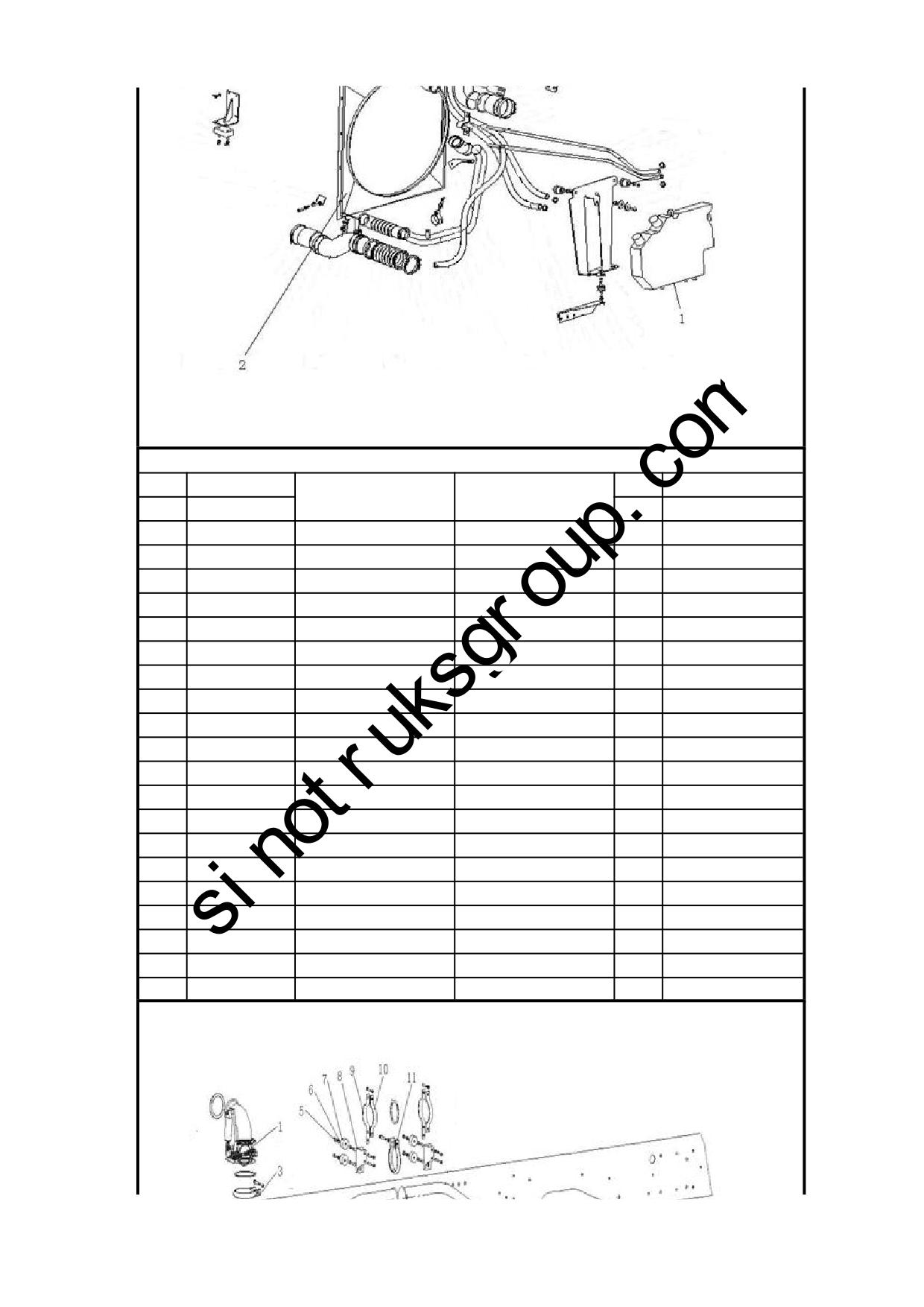

2.2.03 11款后置膨胀水箱冷却系（发动机抬高47机8X4）/Cooling System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

WG9412531317

橡胶垫块

Rubber block

ZQ1840830

六角法兰面螺栓M8

Hexagon bolts with flange

AZ9770530034

垫圈(外径38内径9)

Washer

ZQ32008

六角法兰面螺母M8

Hexagon nuts with flange

ZQ1841020

六角法兰面螺栓M10

Hexagon bolts with flange

2.2.04 HOWO恒压排气系统(Φ122X324长驾驶室抬高型)/Exhaust System

第 8 页

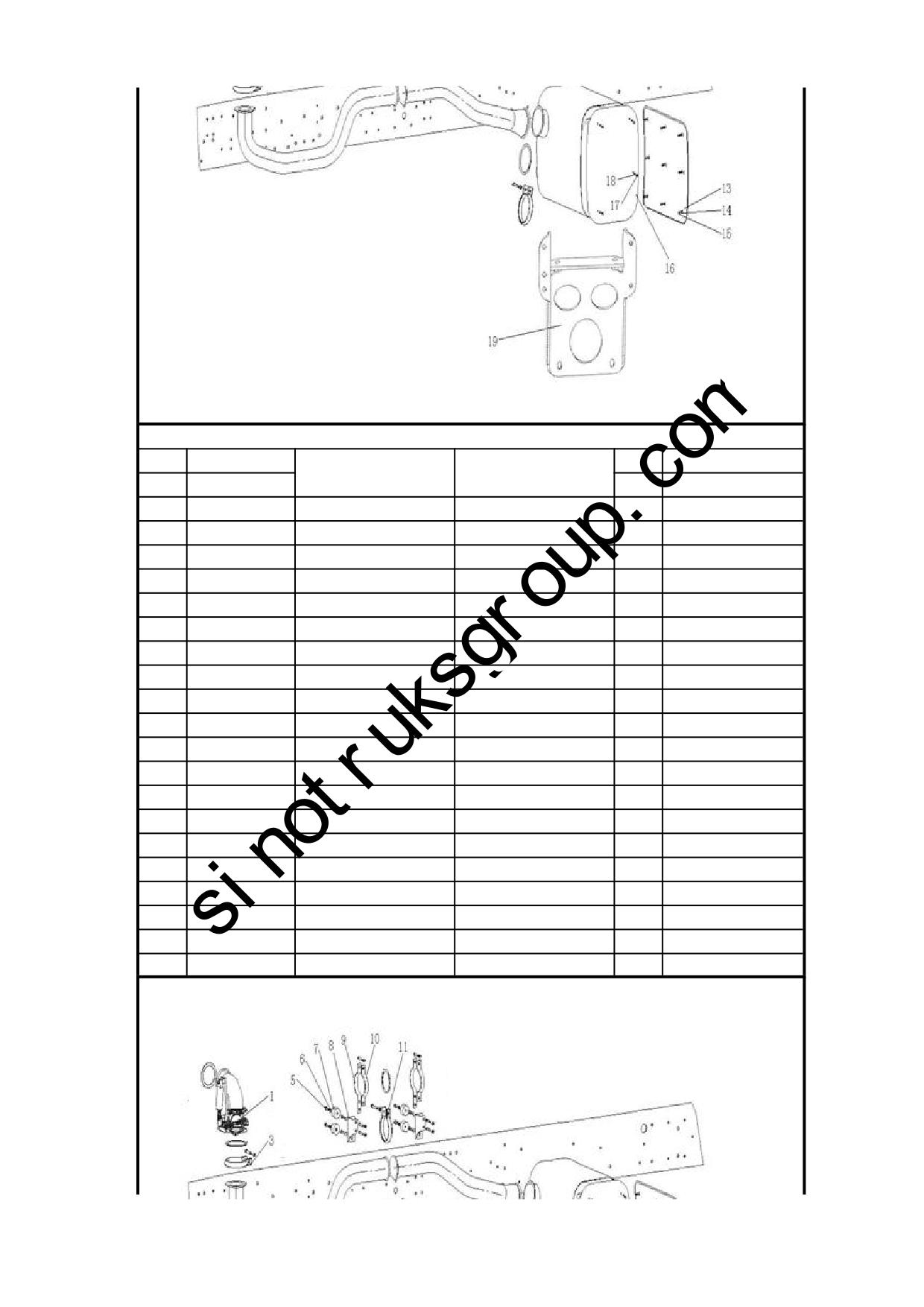

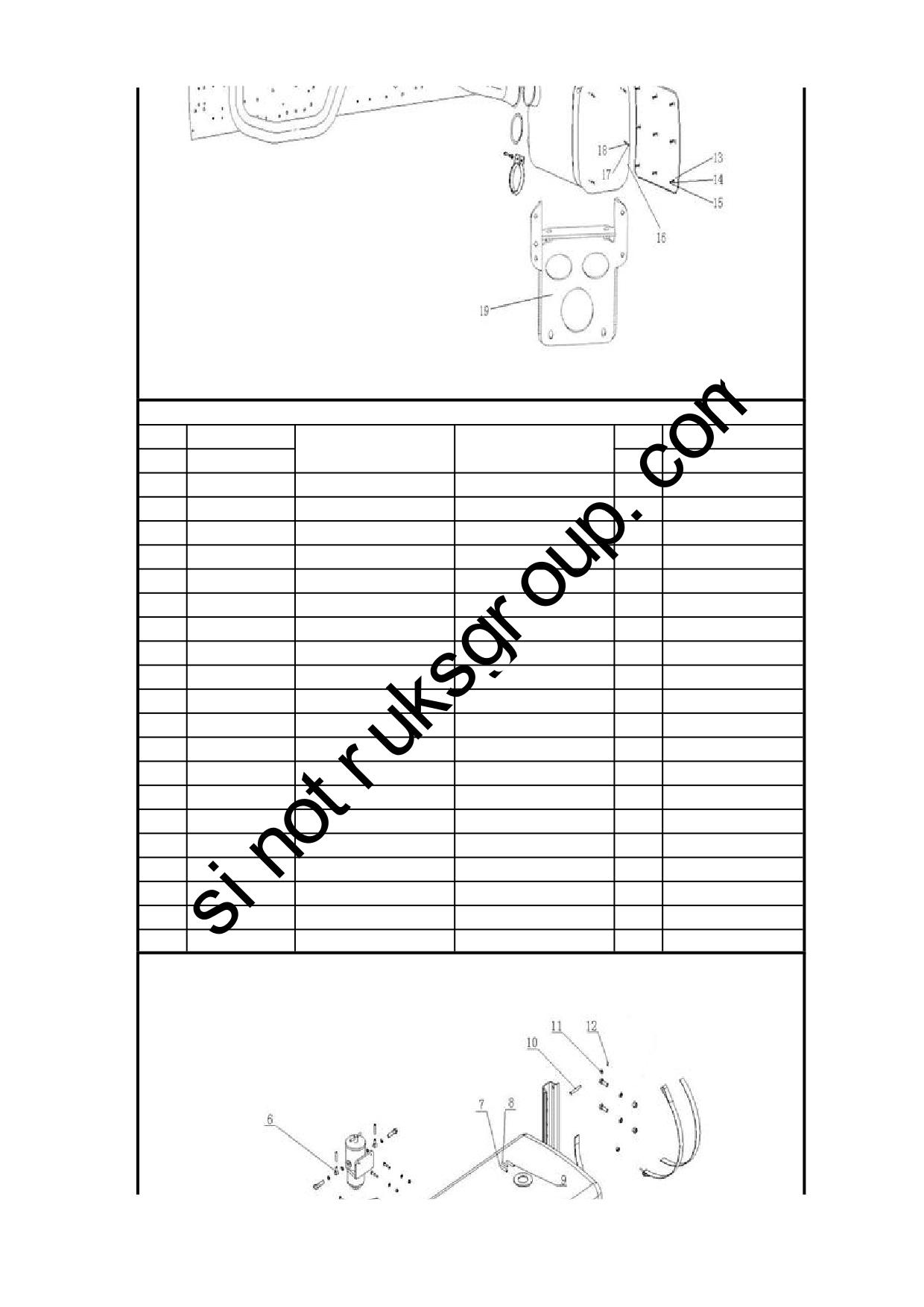

2.2.04 HOWO恒压排气系统(Φ122X324长驾驶室抬高型)/Exhaust System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725542041

EVB排气管总成(69/47/95

Exhaust pipe ass.

WG9925540503

密封垫(直径149mm)

Sealing gasket

WG9725540009

卡箍

Hose clamp

WG9731549102

金属软管

Flexible exhaust pipe

Q150B1025

六角头螺栓

Screw

Q40310

弹簧垫圈

Spring washer

WG84D 410007

橡胶金属软垫

Rubber cushion

WG9731541004

支架

Bracket

WG9731540083

卡箍

Hose clamp

WG9731540084

卡箍

Hose clamp

WG9731540502

卡箍

Hose clamp

WG9731549097

金属软管

Flexible exhaust pipe

WG9719540017

隔热板

Heat insulation plate

Q150B0610

六角头螺拴

Screw

Q40106

平垫圈

Washer

WG9727540001

消声器总成

Muffler ass.

Q150B0620

六角头螺栓

Screw

Q40306

弹簧垫圈

Spring washer

WG9727540015

消声器支架

Bracket

WG9925540557

密封垫(直径120mm)

Sealing gasket

2.2.04 HOWO恒压排气系统(Φ122X324长驾驶室抬高型)/Exhaust System

第 9 页

2.2.04 HOWO恒压排气系统(Φ122X324长驾驶室抬高型)/Exhaust System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725540038

隔热板

Insulation plate

Q150B0815

六角头螺栓

Screw

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q33210

2型全金属六角锁紧螺母

Nut

Q150B1016

六角头螺栓

Screw

Q40210

大垫圈

Washer

Q40310

弹簧垫圈

Spring washer

ZQ150B0850

六角头螺栓M8

Screw

ZQ340B08

1型六角螺母M8

Hexagon nuts ,style 1

Q33212

2型全金属六角锁紧螺母

Nut

WG9719540025

装饰板

Plate

Q150B1065Q

六角头螺栓

Screw

Q150B1035

六角头螺栓

Screw

Q33210

2型全金属六角锁紧螺母

Nut

Q150B1255TF2

六角头螺栓

Screw

Q40112

平垫圈

Washer

Q40116

平垫圈

Washer

Q150B1645

六角头螺栓

Screw

Q40316

弹簧垫圈

Spring washer

2.2.05 300L方形燃油箱及管路(12*1.5燃油管)/Fuel Tank And Pipe

第 10 页

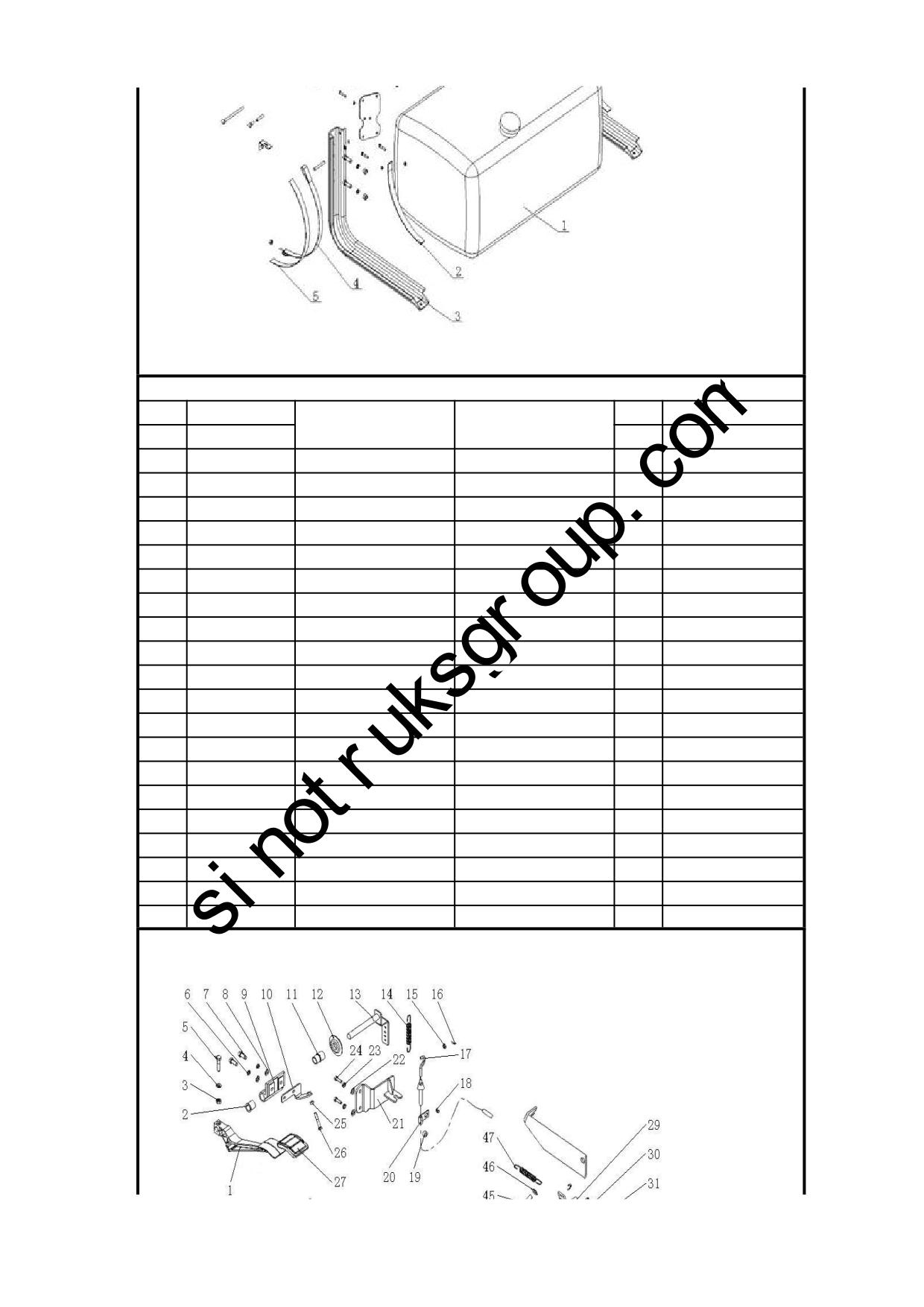

2.2.05 300L方形燃油箱及管路(12*1.5燃油管)/Fuel Tank And Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725550300

方形铝合金燃油箱总成

Fuel tank

WG9725550202

橡胶垫

Rubber cushion

WG9725550204

油箱支架

Bracket

WG9725550203

拉带

Fastener

WG9725550201

垫带

Rubber strap

WG9014230031

软管接头

Connector

AZ9725550120

聚酰胺管

Plastic pipe

545cm

AZ9112550121

聚酰胺管

Plastic pipe

50cm

AZ9725550120

聚酰胺管

Plastic pipe

545cm

Q5101280

销轴

Axis pin

Q40112

平垫圈

Washer

Q5003214

开口销

Split pin

ZQ1811640

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ32516

六角法兰面带齿螺母M16*

Hexagon flange nuts with te

190003171697

塑料紧箍带

Fastener

WG9112550133

油位传感器

Fuel level sensor

Q340B12

Ⅰ型六角头螺母

Nut

WG9725550004

管接头

Connector

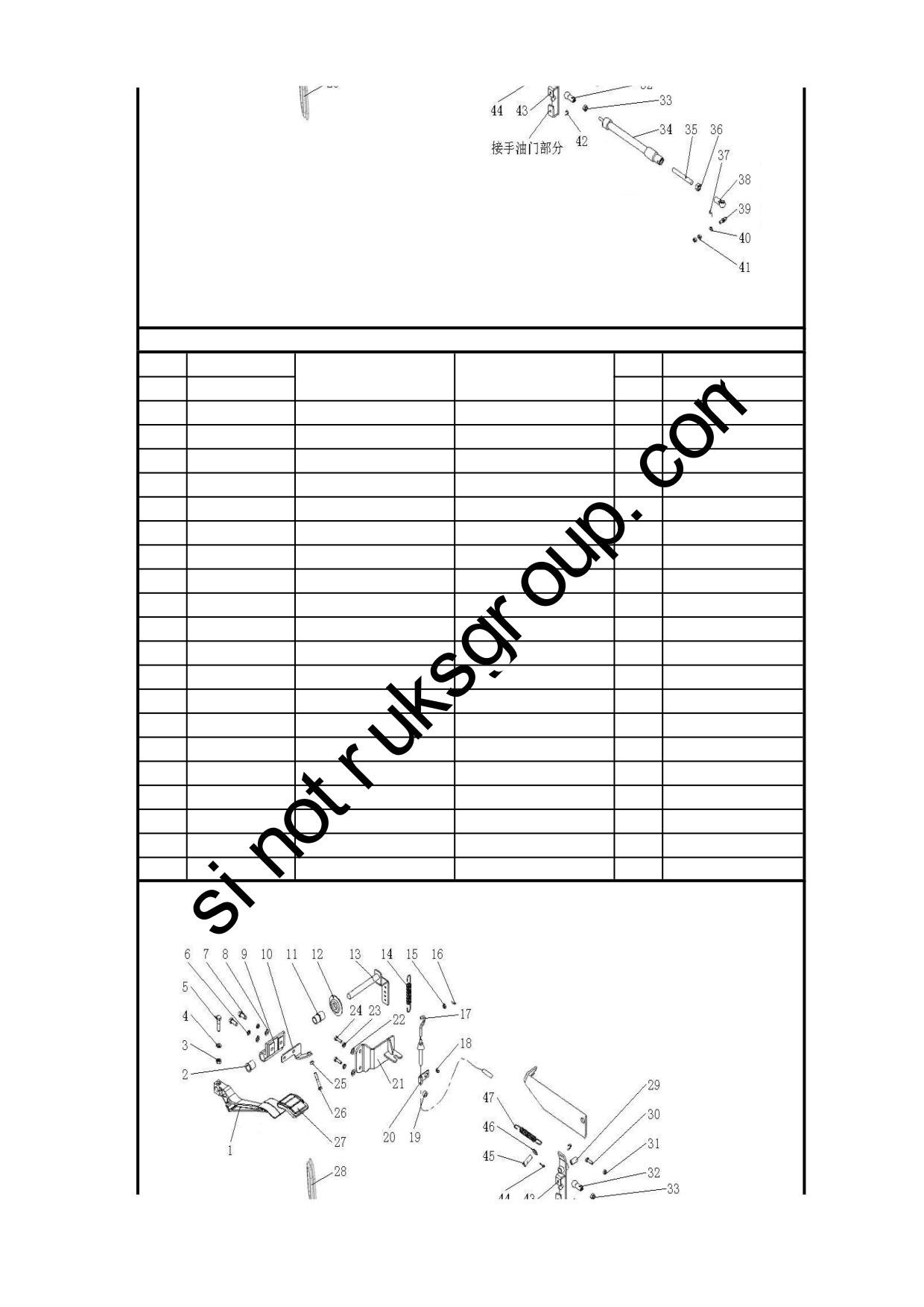

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

第 11 页

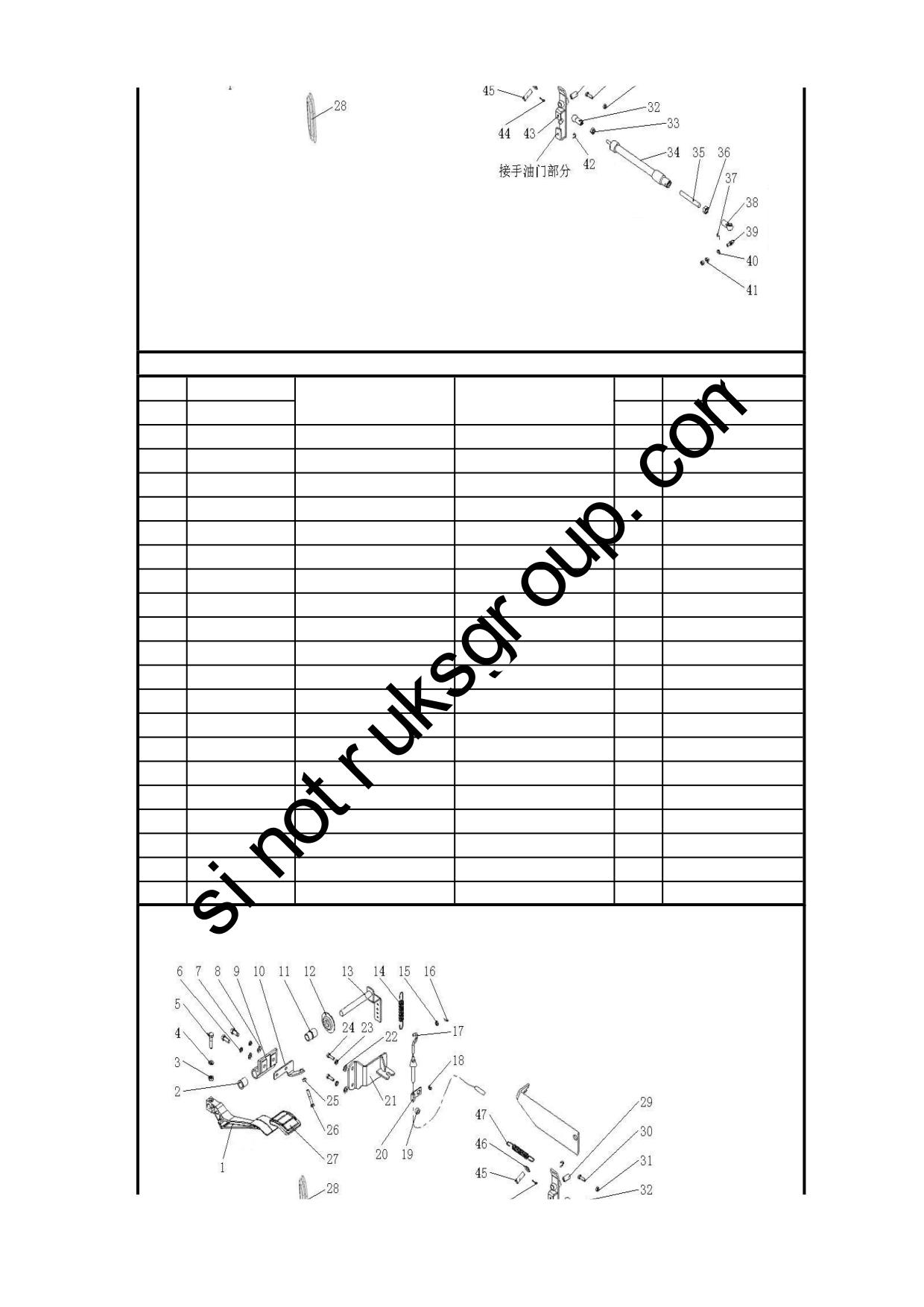

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9719570002

油门踏板

Accelerator pedal

WG9719570006

衬套

Bush

Q340B08

1型六角螺母

Nut

Q40108

平垫圈

Washer

Q150B0835

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q150B0820

六角头螺栓

Screw

Q40108

平垫圈

Washer

AZ9719570007

支架

Bracket

AZ9719570085

挡板总成

Plate

AZ9719570008

衬套

Bush

WG9719570009

橡胶衬圈

Washer

WG9719570081

控制轴总成

Control shaft

1288 570057

拉力弹簧

Spring

Q40106

平垫圈

Washer

Q5002014

开口销

Split pin

WG9725570001

油门拉索总成(HOWO7系列

Controller cable

Q350B06T15

六角薄螺母

Nut

AZ9725570043

橡胶管箍

Clamp

WG9725570044

单管夹子

Clip

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

第 12 页

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9719570073

支架组件

Bracket

Q40108

平垫圈

Washer

Q40308

弹簧垫圈

Spring washer

Q150B0815

六角头螺栓

Screw

Q340B06

I型六角螺母

Nut

Q150B0640

六角头螺栓

Screw

WG9719570001

油门踏板护套

Pedal pad bush

AZ9725570042

橡胶衬圈

Washer

WG99014180012

衬套

Bush

Q150B0620

六角头螺栓

Screw

Q340B06

I型六角螺母

Nut

190003963623

带锁环的球形活节

Ball joint

Q340B08

1型六角螺母

Nut

WG9100570014

停油缸

Air cylinder-flameout

WG9012570062

螺杆

Screw rod

Q340B10

六角螺母

Nut

190003936513

卡箍

Hose clamp

WG92 570025

球面活节总成

Ball joint assembly

WG9003963313

球头销（A10 DIN71803）

Ball pin

Q40506

重型弹簧垫圈

Spring washer

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

第 13 页

2.2.06 HOWO7油门操纵系统(拉索结构,取消手油门)/Accelerator Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q340B06

I型六角螺母

Nut

190003936514

卡箍

Clamp

WG9725570165

杠杆总成

Lever

Q5003216

开口销

Split pin

WG9012570084

销轴

Pin shaft

Q40110

平垫圈

Washer

199100570065

拉力弹簧

Tension spring

AZ9118570012

供油调节系统

Fuel adjust system

Q5100618

销轴

Pin shaft

190003171697

塑料紧箍带

Fasterner

Q43680

开口挡圈

Snap ring

AZ9725570057

橡胶衬圈

Washer

WG1642160193

手油门操纵手柄孔盖

Cover

2.2.07 发动机悬置(HOWO7/8X4/8+8/80翼面/发动机抬高60/倾斜1.2°)/Engine Mounting

第 14 页

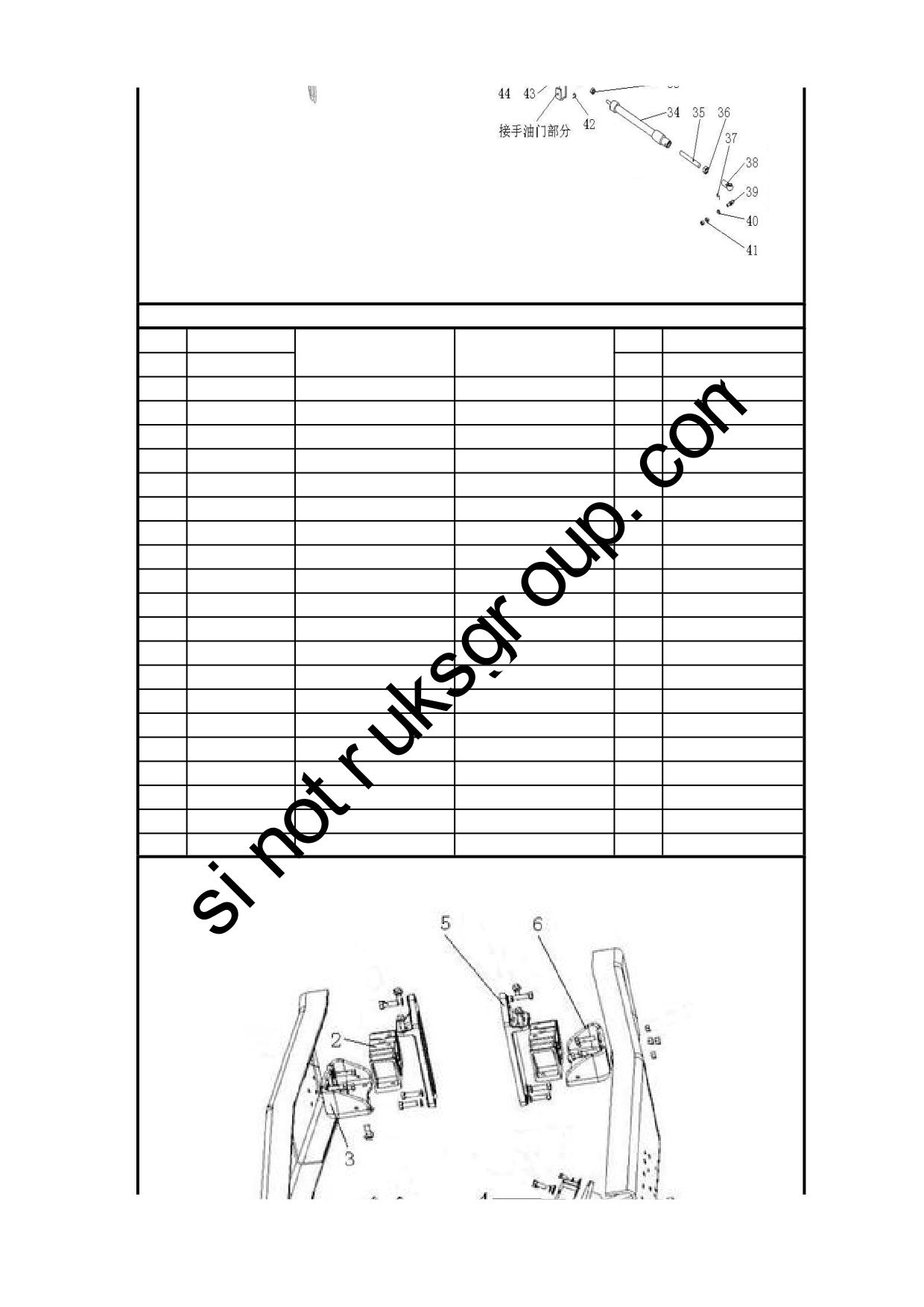

2.2.07 发动机悬置(HOWO7/8X4/8+8/80翼面/发动机抬高60/倾斜1.2°)/Engine Mounting

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9731590130

管状横梁总成

Crossbar

WG9725592131

楔形支承总成

Wedge support

WG9731590129

右支架

Right bracket

WG9770591001

发动机前支承

Front support

WG9725593016

支承托架

Support

WG9731590128

左支架

Left bracket

ZQ1811645TF6

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ32516T13F6

六角法兰面带齿螺母M16*

Hexagon flange nuts with te

ZQ1811640TF6

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ32516T13F6

六角法兰面带齿螺母M16*

Hexagon flange nuts with te

ZQ1811425TF6

六角法兰面带齿螺栓M14*

Hexagon flange bolts with te

ZQ1811430TF6

六角法兰面带齿螺栓M14*

Hexagon flange bolts with te

ZQ1801020TF6

六角法兰面带齿螺栓M10

Hexagon flange bolts with te

ZQ1811250TF6

六角法兰面带齿螺栓M12*

Hexagon flange bolts with te

ZQ32512T13F6

六角法兰面带齿螺母M12*

Hexagon flange nuts with te

WG9725592011

套筒

Sleeve

WG9000310016

嵌入式锁紧垫圈(M16)

Embedded lock washer

ZQ1811675TF6

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ1811640TF6

六角法兰面带齿螺栓M16*

Hexagon flange bolts with te

ZQ1811440TF6

六角法兰面带齿螺栓M14*

Hexagon flange bolts with te

2.2.08 HOWO左置车用发动机附件/Engine Accessory Unit

第 15 页

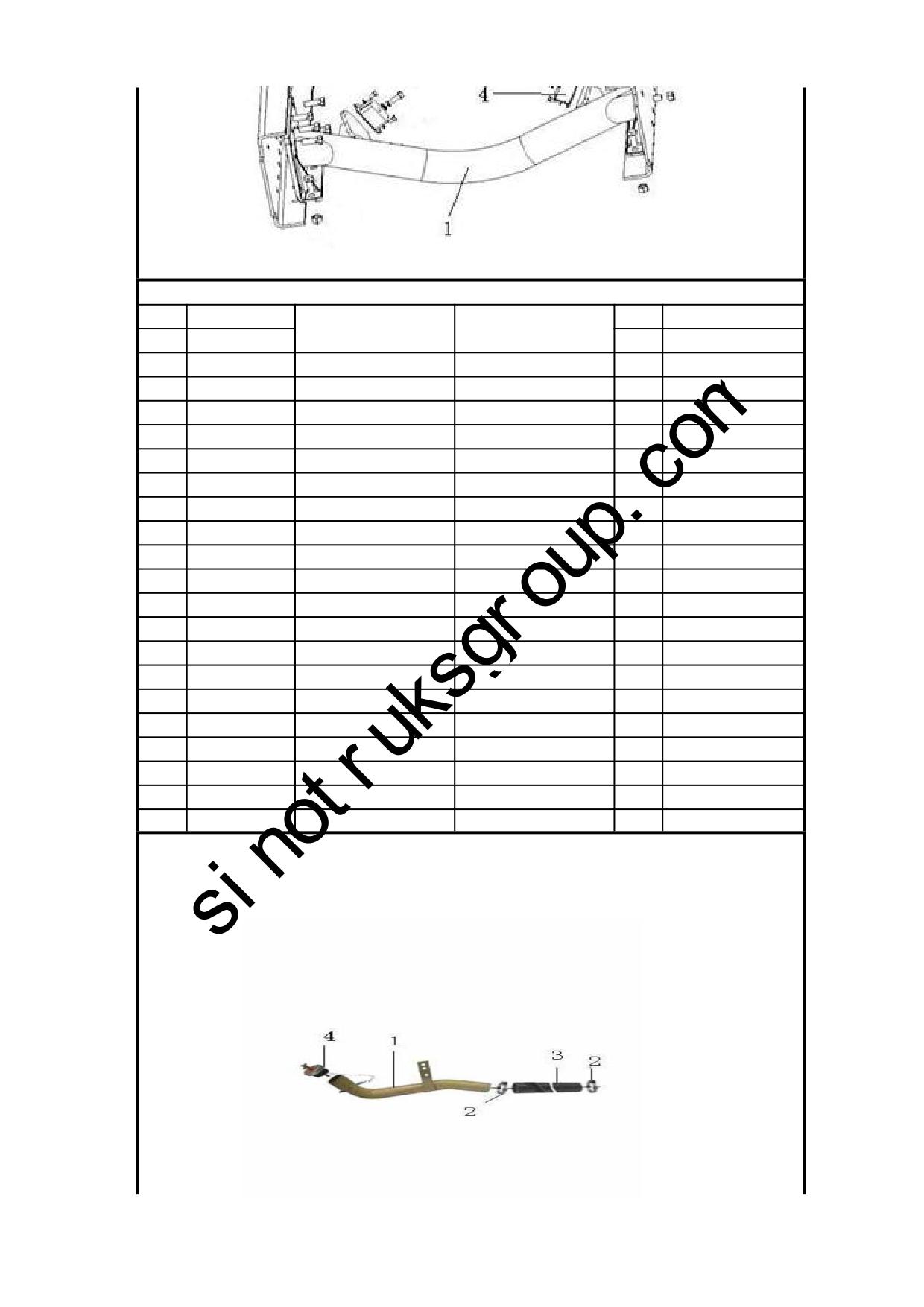

2.2.08 HOWO左置车用发动机附件/Engine Accessory Unit

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2600010919

机油加油管

Tube

190003989306

软管卡箍

Hose clamp

WG1500010079

带纤维夹层的橡胶软管

Hose

WG2600010489

加油管盖总成

Cover assembly

Q150B1025

六角头螺栓

Bolt

Q340B10

六角螺母

Nut

Q40310

弹簧垫圈

Spring washer

Q150B0816

六角头螺栓

Bolt

第 16 页

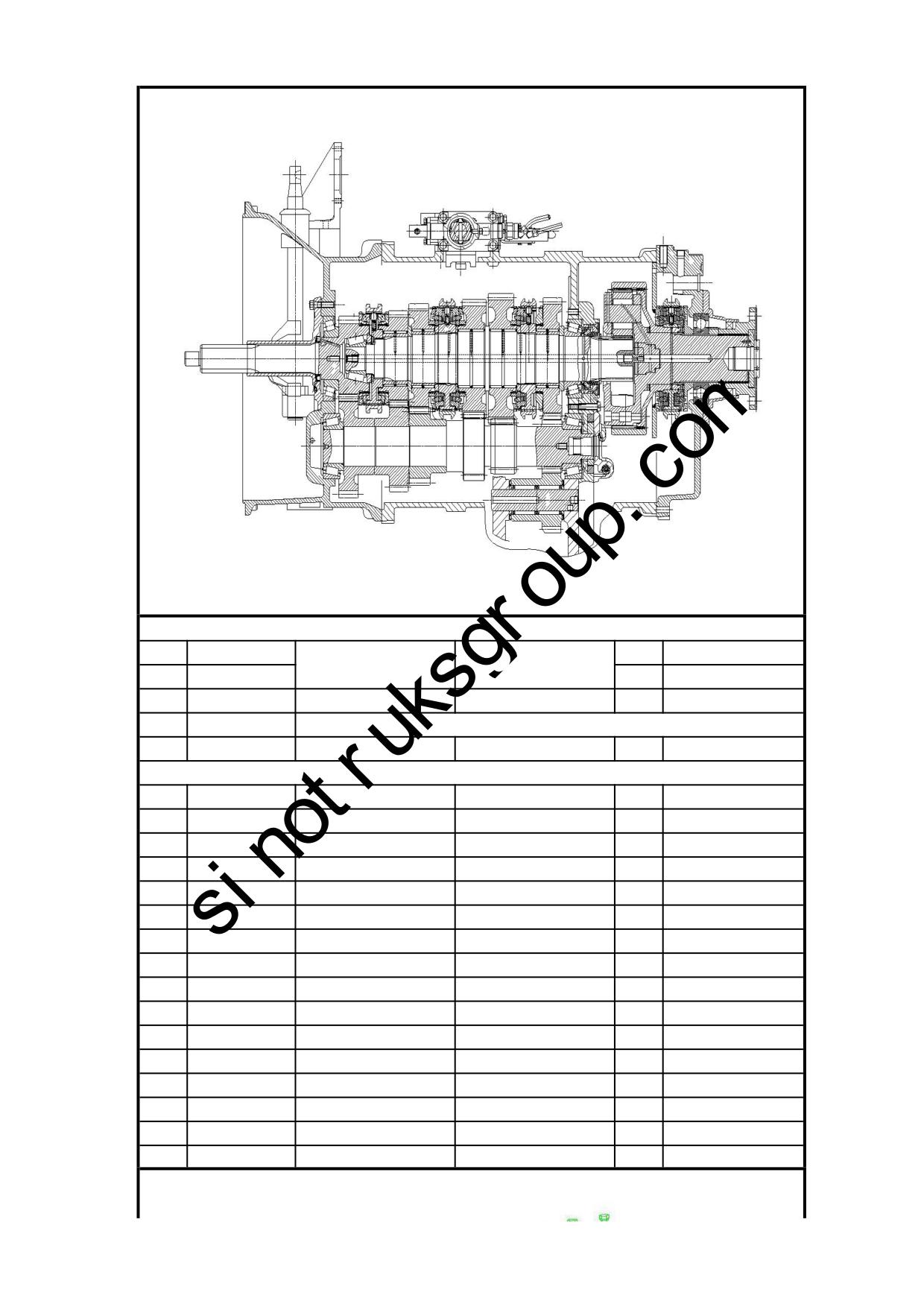

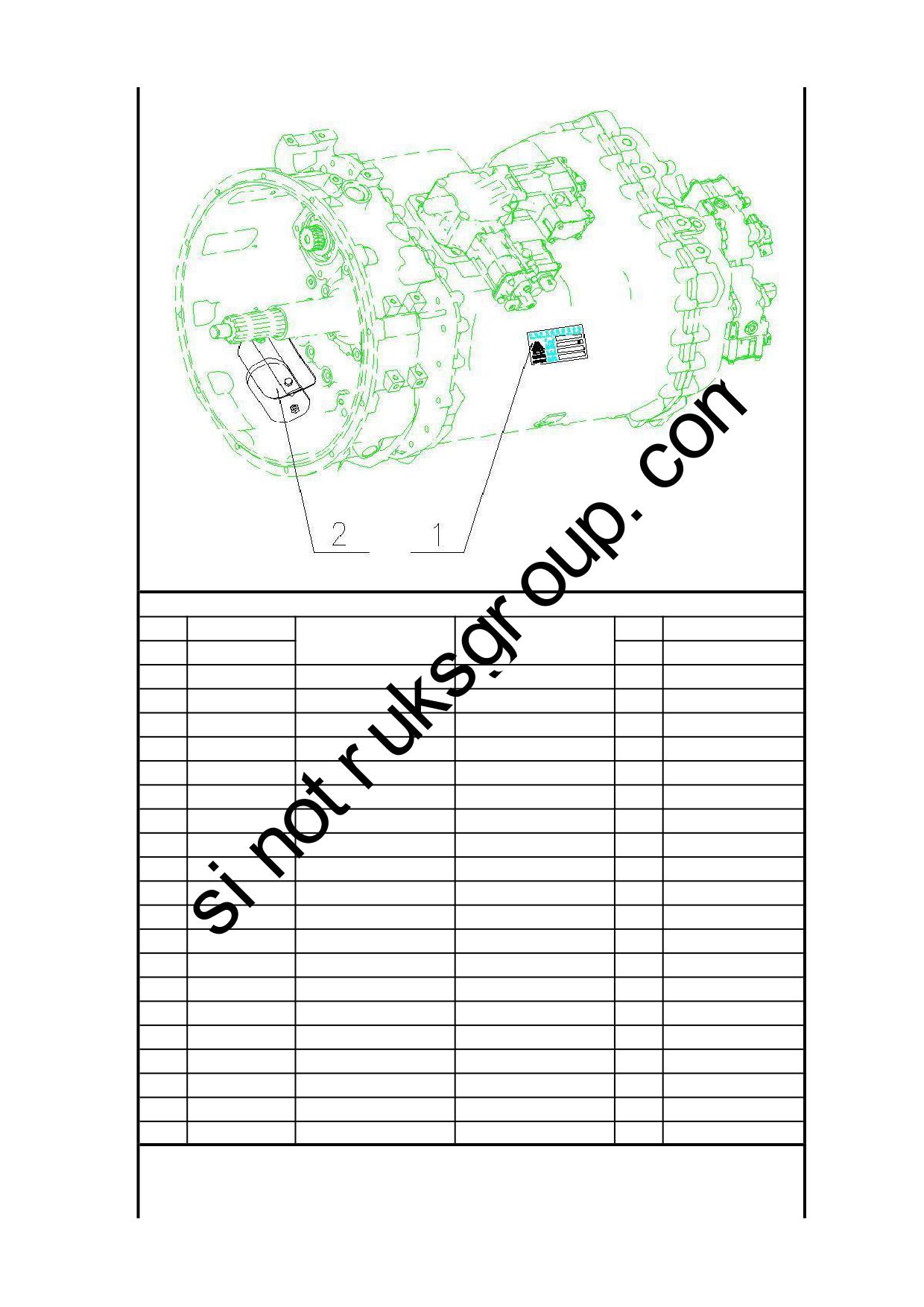

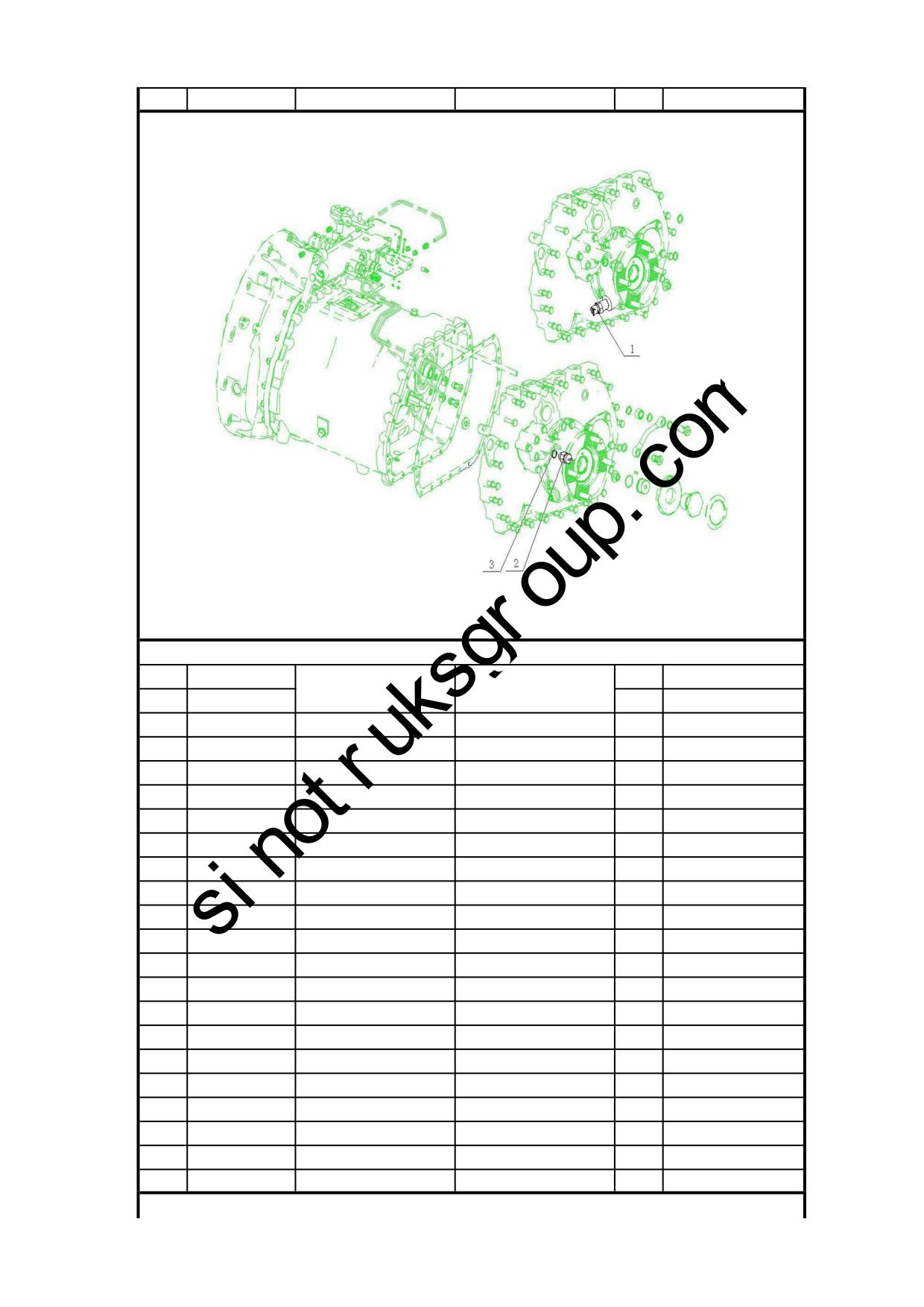

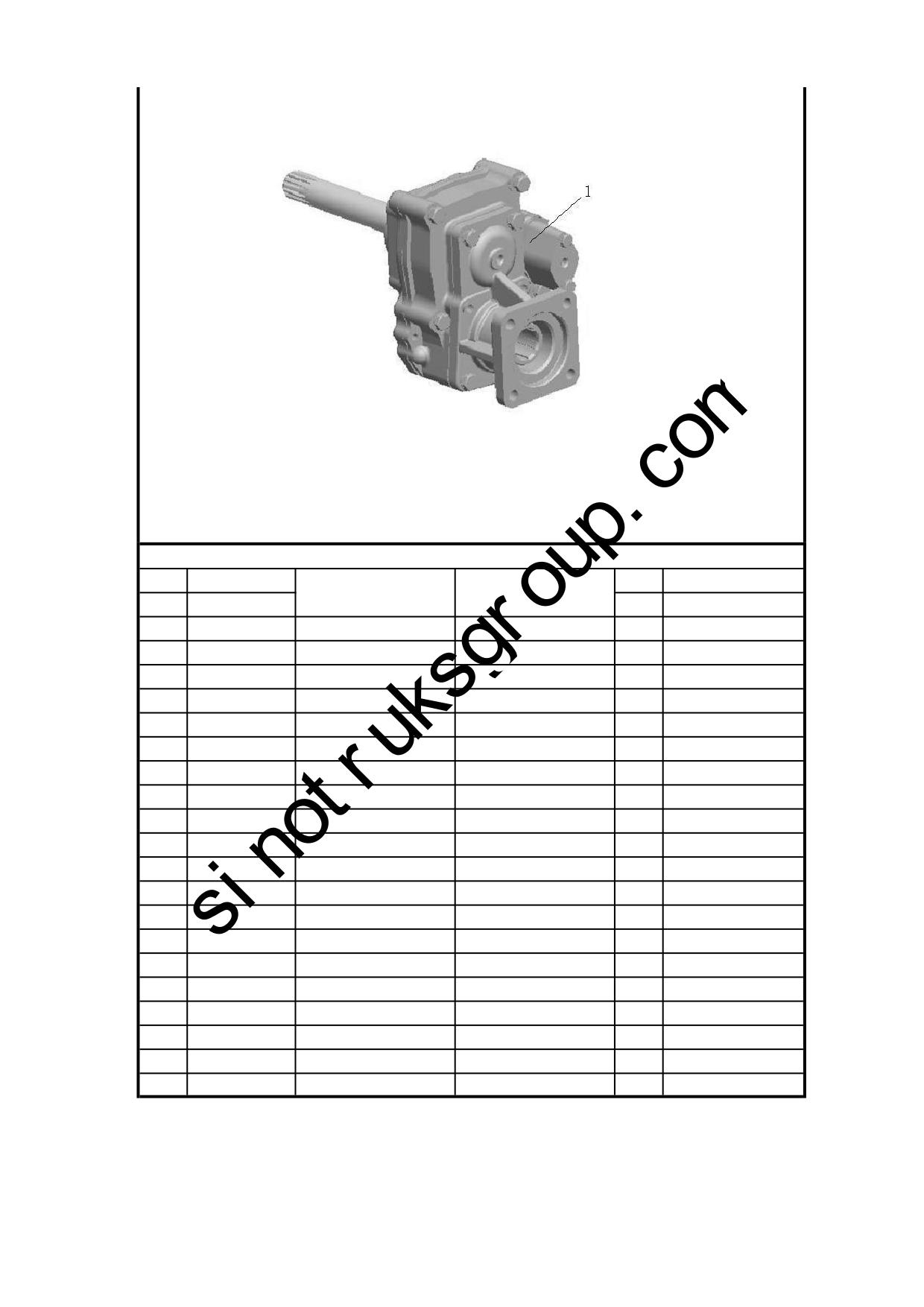

3.1.01 变速器总成/Transmission Assembly

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2201000517

HW19710变速器

HW19710 Transmission

HW19710100625

(14.28,拉式,双杆,XS180,细高齿,HW50-05直联式取力器,电磁式传感器)

主要配置/Main Configurations

电磁式传感器

Electromagnetic sensor

拉式离合器

Pull type clutch

带取力器

With PTO

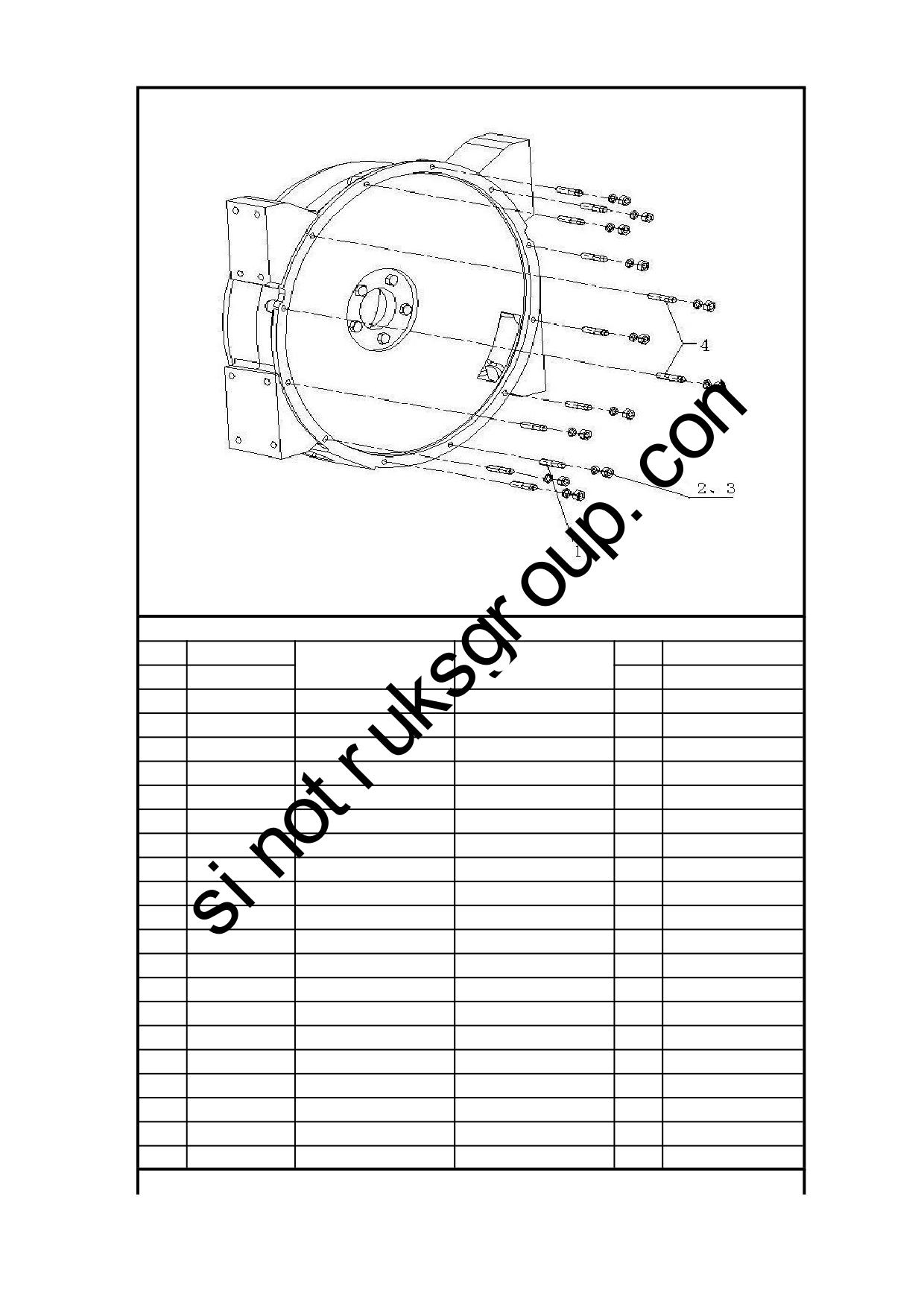

3.1.02 变速器前壳组件/Transmission Front Housing

第 1 页

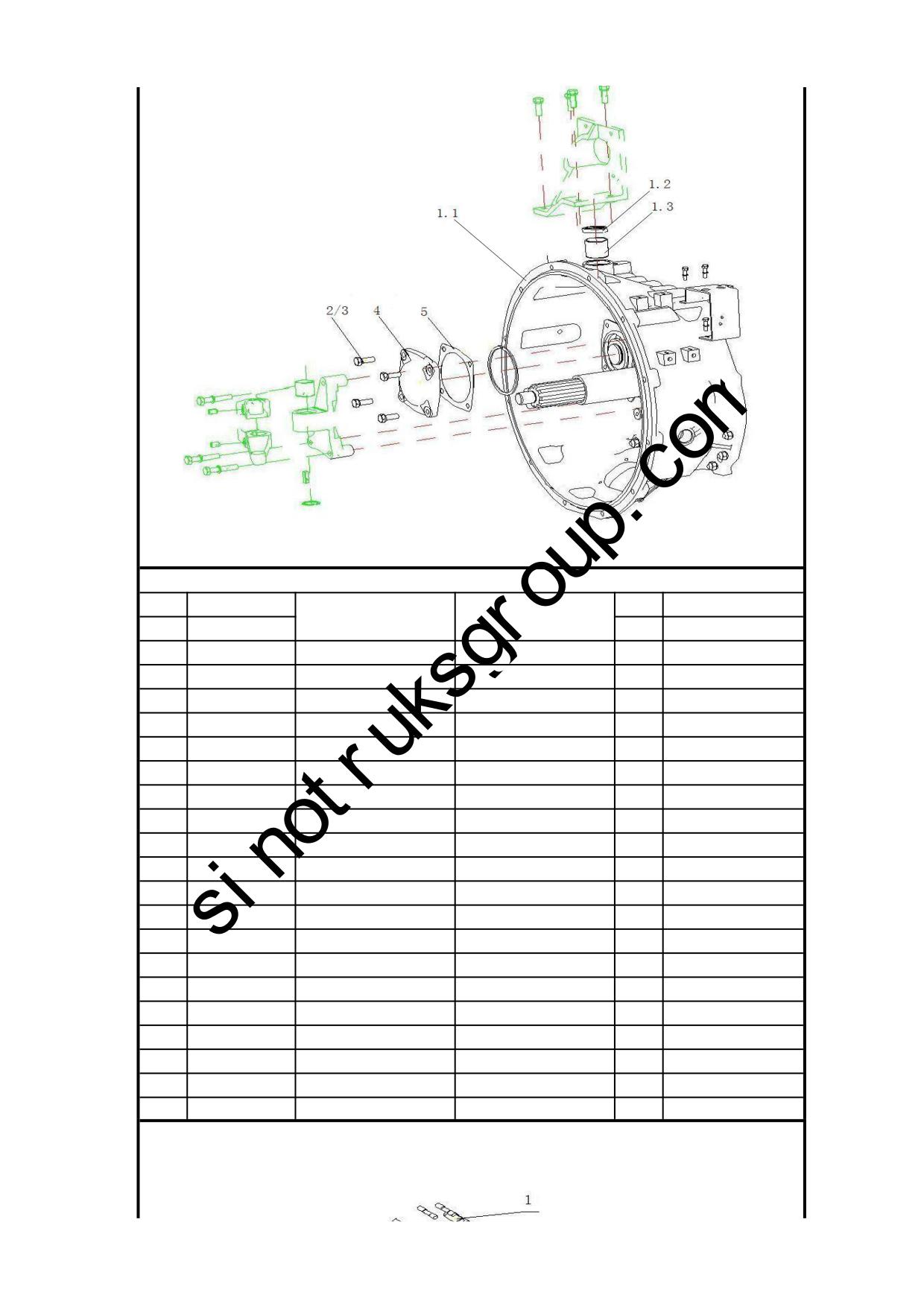

3.1.02 变速器前壳组件/Transmission Front Housing

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203000001

变速器前壳总成

Front housing assembly

1.1

AZ2220000201

变速器前壳

Front housing

1.2

WG2229003030

复合衬套（DX）30×34×

Bushing

1.3

WG9003073001

骨架油封PS 30 45 8

Oil seal

Q150B1030

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2222000001

副轴端盖

Cover

WG2229000005

副轴端盖纸垫

Gasket

WG2229000001

变速器前壳衬垫

Gasket

Q341B10

1型六角螺母-细牙

Nut

Q40310

弹簧垫圈

Spring washer

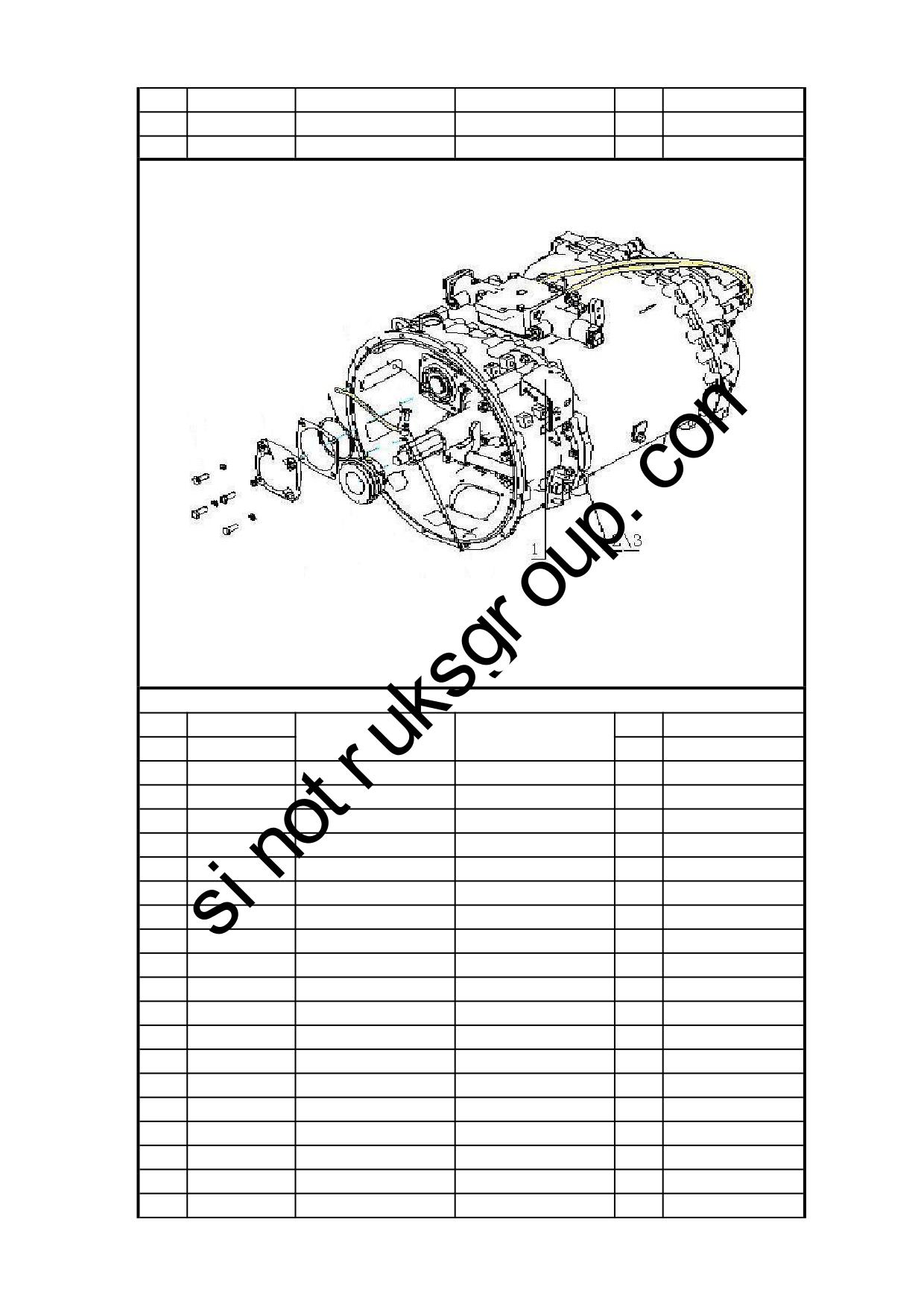

3.1.03 变速器中壳组件/Transimission Housing-Middle

第 2 页

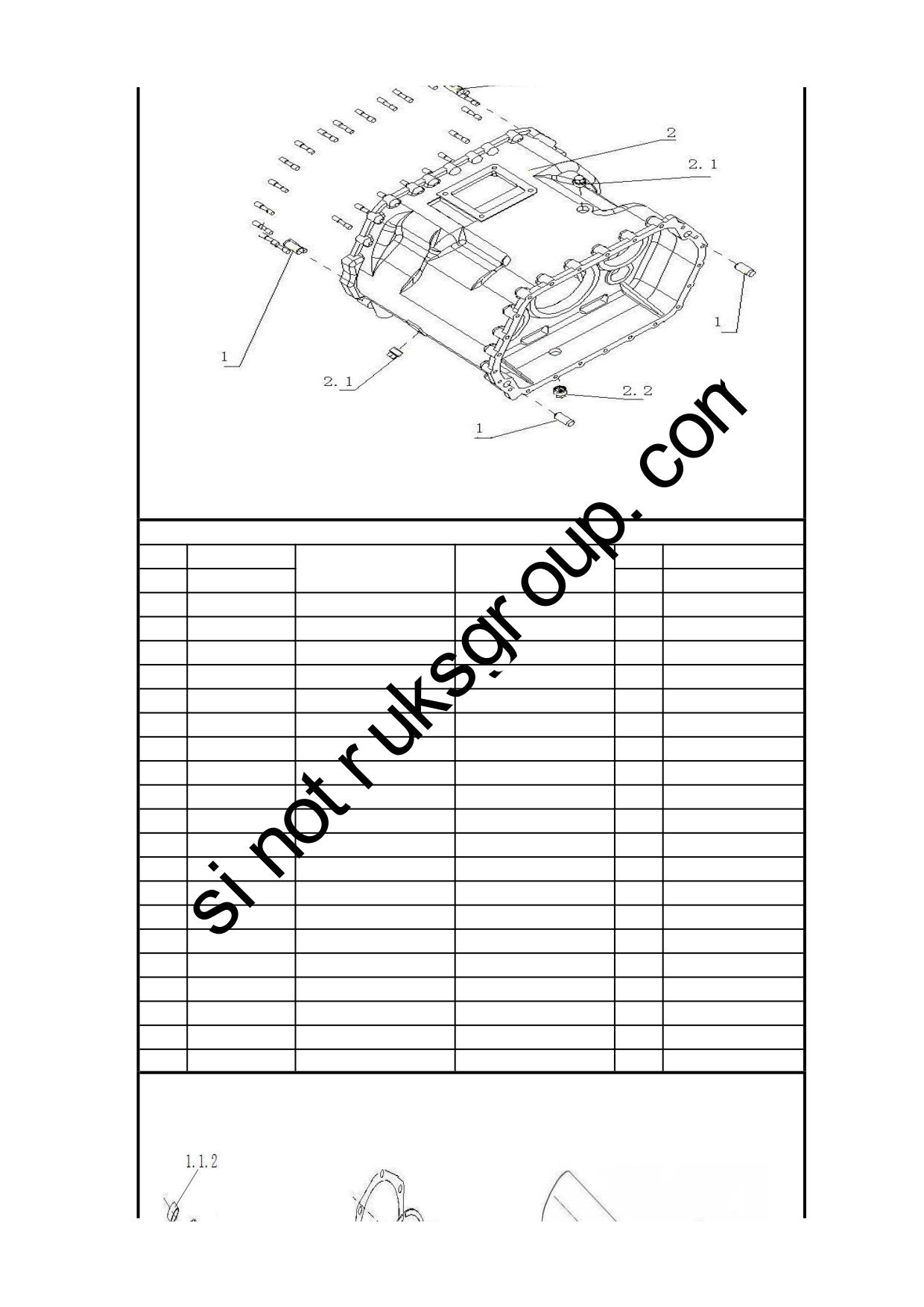

3.1.03 变速器中壳组件/Transimission Housing-Middle

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229010001

定位销

AZ2203010005

变速器中壳总成

Transimission Housing -Middle ass.

2.1

WG2229010002

螺塞

Plug

2.2

WG2203010002

放油螺塞总成

Plug

Q1231035

柱头螺栓

Screw

3.1.04 输入轴及端盖组件(细高齿)/Input Shaft And Cover

第 3 页

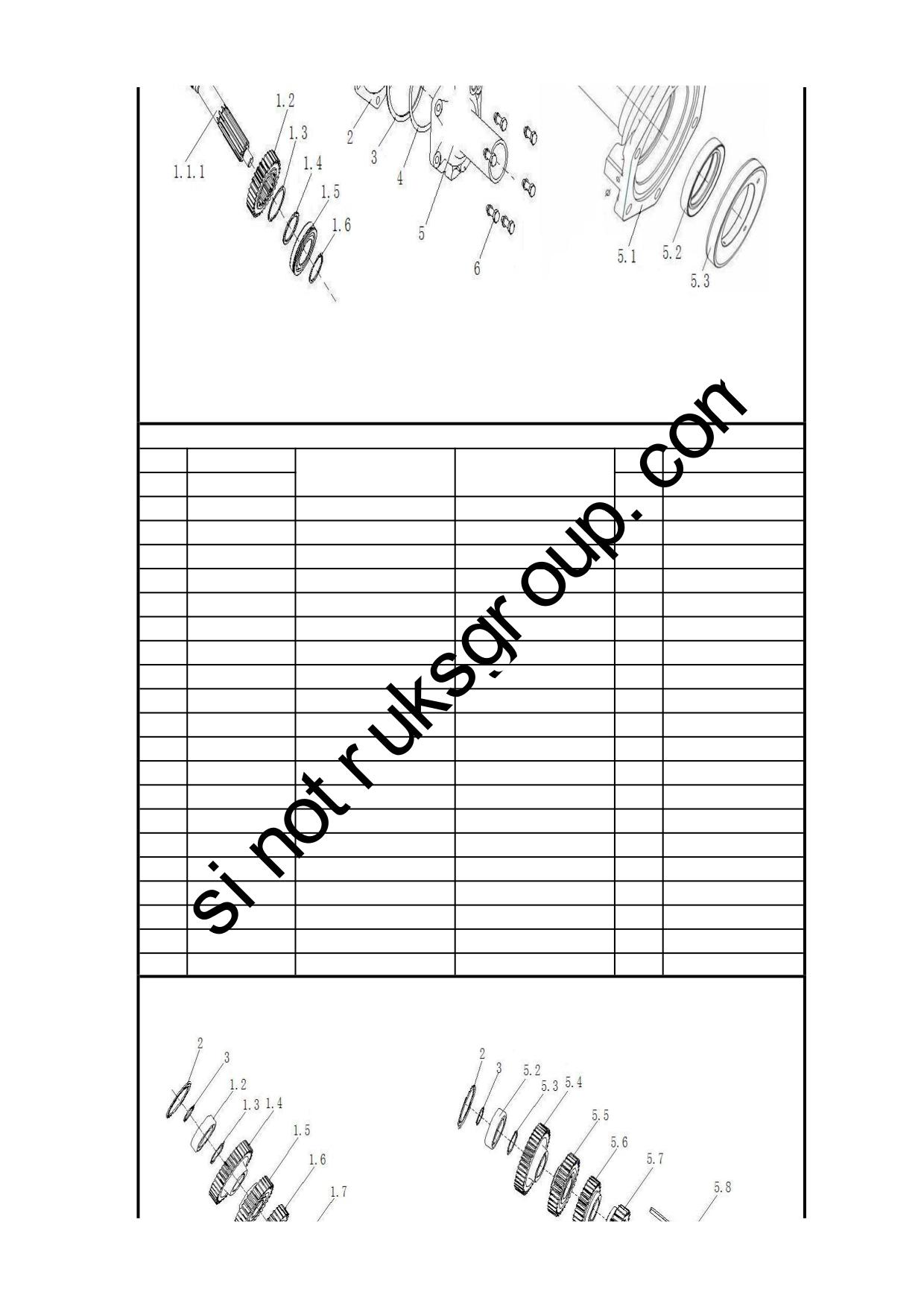

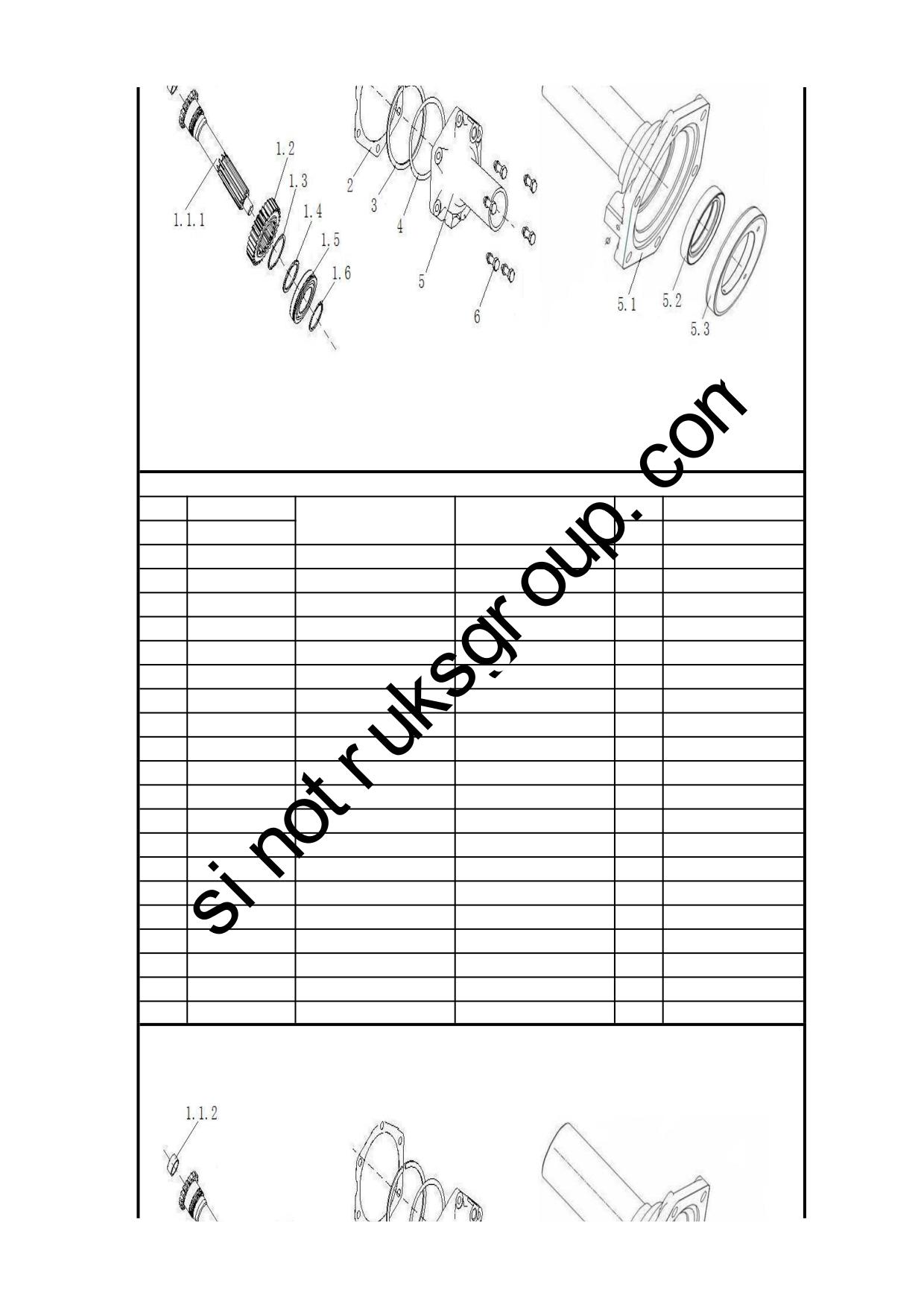

3.1.04 输入轴及端盖组件(细高齿)/Input Shaft And Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203020021

输入轴及一轴齿轮总成

Input shaft & gear assembly

1.1

AZ2203020103

输入轴总成

Input shaft assembly

1.1.1

WG2210020105

输入轴

Input shaft

1.1.2

WG2229020005

衬套

Bushing

1.2

WG2210020322

一轴齿轮

Gear

1.3

WG2229040003

卡簧

Clip

1.4

WG2229040103

隔套

Sleeve

1.5

WG9003326213

滚动轴承6213N-GB/T276

Bearing

1.6

AZ2208020001

卡簧选用件组

Clip components

1.6.1

WG9003991065

轴用弹性挡圈

Circlip

1.6.2

WG9003992065

轴用弹性挡圈

Circlip

1.6.3

WG9003993065

轴用弹性挡圈

Circlip

1.6.4

WG9003994065

轴用弹性挡圈

Circlip

1.6.5

WG9003995065

轴用弹性挡圈

Circlip

WG2229020015

输入轴端盖纸垫

Gasket

WG9003990120

止动环120/129.7-GB305

Ring

AZ2208020002

输入轴承调整垫片组

Shim

4.1

WG2229020011

调整垫片

Shim

4.2

WG2229020012

调整垫片

Shim

4.3

WG2229020013

调整垫片

Shim

3.1.04 输入轴及端盖组件(细高齿)/Input Shaft and Cover

第 4 页

3.1.04 输入轴及端盖组件(细高齿)/Input Shaft and Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203020108

输入轴端盖及导油环总成

Cover and oil ring assembly

5.1

WG2203020002

输入轴端盖总成

Input shaft cover assembly

5.2

WG9003070055

骨架油封PS 55 75 12

Oil seal

5.3

WG2229020007

导油环

Oil ring

WG9003801030

组合涂胶螺栓Q1421030

Bolt assembly

3.1.05 副轴组件(细高齿)/Lay Shaft

第 5 页

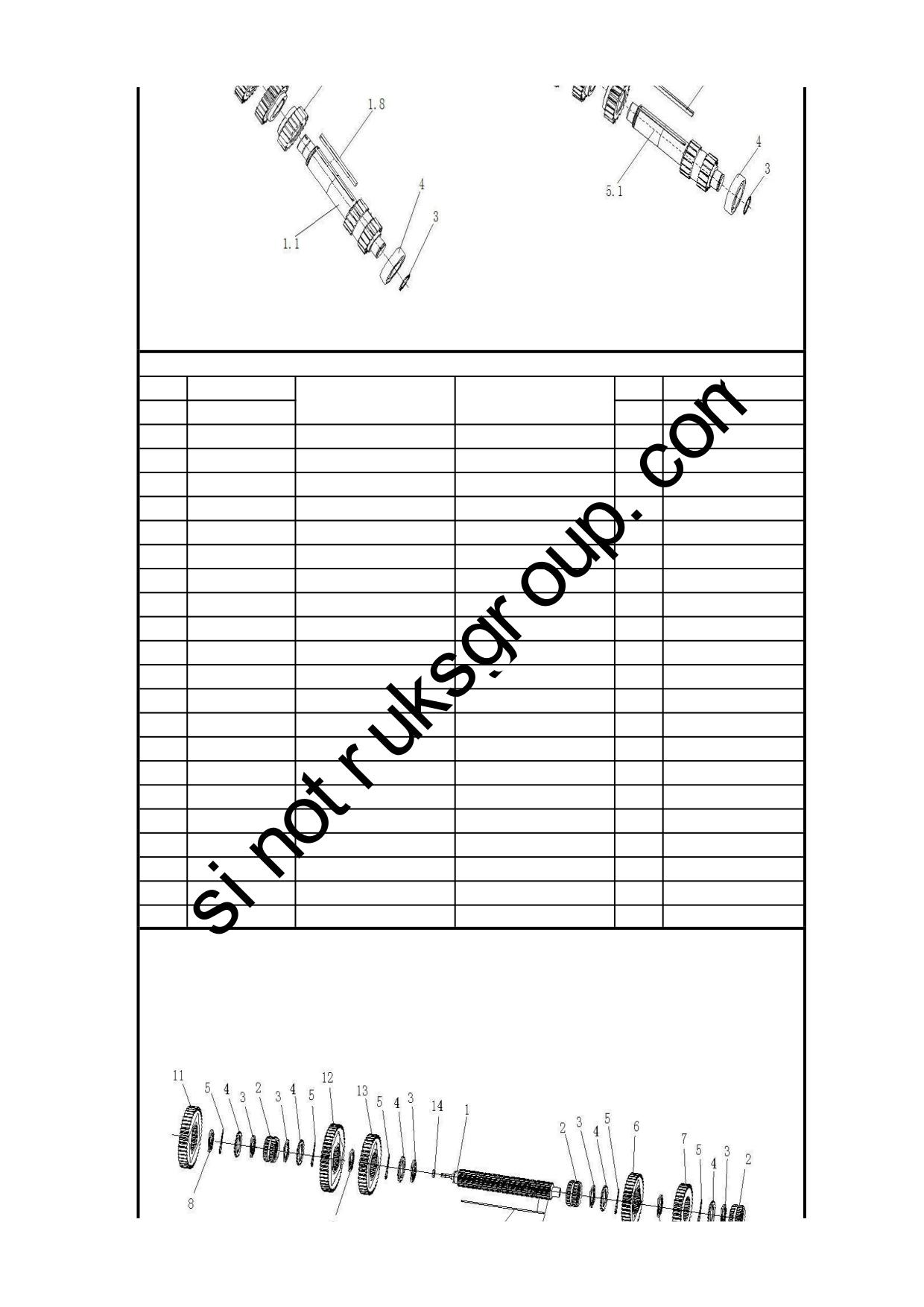

3.1.05 副轴组件(细高齿)/Lay Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203030211

副轴总成(左)

Countershaft assembly L

1.1

AZ2210030335

副轴（左）

Countershaft L

1.2

WG9003329309

圆柱滚子轴承NUP309E（带Cylindrical roller bearing

1.3

Q43160

轴用弹性挡圈

Circlip

1.4

WG2210030325

副轴传动齿轮

Gear

1.5

WG2210030326

副轴四挡齿轮

Gear

1.6

WG2210030324

副轴三挡齿轮

Gear

1.7

WG2210030203

副轴二挡齿轮

Gear

1.8

WG2229030003

长平键

Key

AZ9003990100

止动环100/106.5-GB305

Ring

Q43145

轴用弹性挡圈

Circlip

WG9003320309

圆柱滚子轴承NUP309E

Cylindrical roller bearing

AZ2203030212

副轴总成(右)

Countershaft assembly R

5.1

AZ2210030340

副轴（右）

Countershaft R

5.2

WG9003329309

圆柱滚子轴承NUP309E（带

Cylindrical roller bearing

5.3

Q43160

轴用弹性挡圈

Circlip

5.4

WG2210030325

副轴传动齿轮

Gear

5.5

WG2210030326

副轴四挡齿轮

Gear

5.6

WG2210030324

副轴三挡齿轮

Gear

5.7

WG2210030203

副轴二挡齿轮

Gear

5.8

WG2229030003

长平键

Key

3.1.06 主轴组件(细高齿)/Main Shaft

第 6 页

3.1.06 主轴组件(细高齿)/Main Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2203040030

主轴带球头总成

Main shaft assembly

WG2210040210

主轴滑套

Sleeve

WG2229040073

主轴齿轮挡片

Shim

WG2210040608

花键挡片

Shim

WG2229040420

孔用压扁钢丝挡圈

Circlip

WG2210040425

主轴三挡齿轮

Main shaft 3rd gear

WG2210040424

主轴四挡齿轮

Main shaft 4th gear

WG2229040072

主轴齿轮隔片

Shim

Q5280514

弹性圆柱销

WG2229040223

六角键

Key

WG2210040319

主轴倒挡齿轮

Gear

WG2210040440

主轴一挡齿轮

Main shaft 1st gear

WG2210040416

主轴二挡齿轮

Gear

AZ2208040002

主轴大挡片

Shim

3.1.07 惰轮轴组件/Idle Wheel

第 7 页

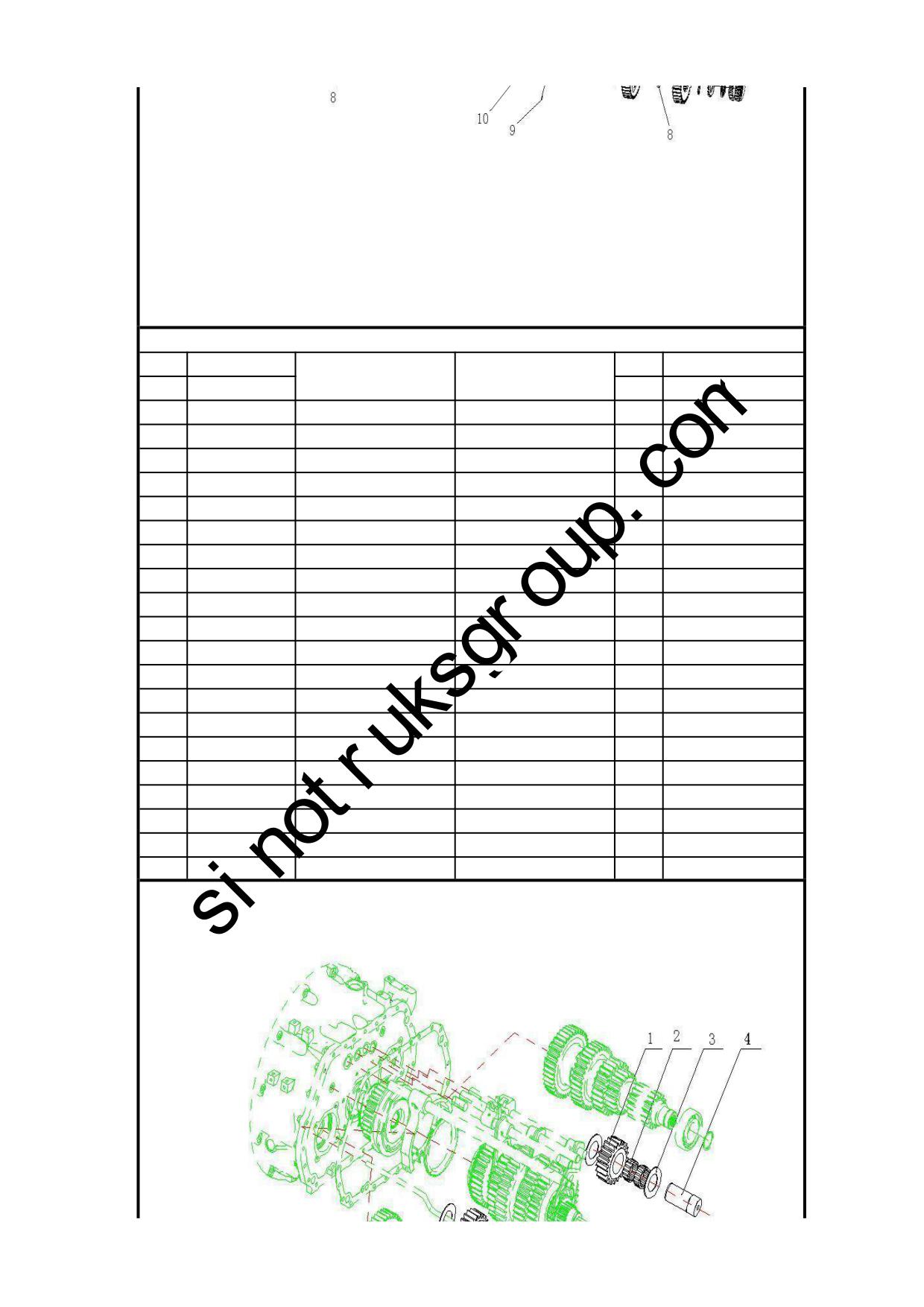

3.1.07 惰轮轴组件/Idle Wheel

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2210050001

惰轮

Idle gear

WG9003395320

滚针轴承

Needle bearing

WG2229050001

垫片

Washer

WG2212050102

惰轮轴(右)

Idle gear shaft-right

WG2212050101

惰轮轴(左)

Idle gear shaft-left

WG2229050001

垫片

Washer

WG9003395320

滚针轴承

Needle bearing

WG2210050001

惰轮

Idle gear

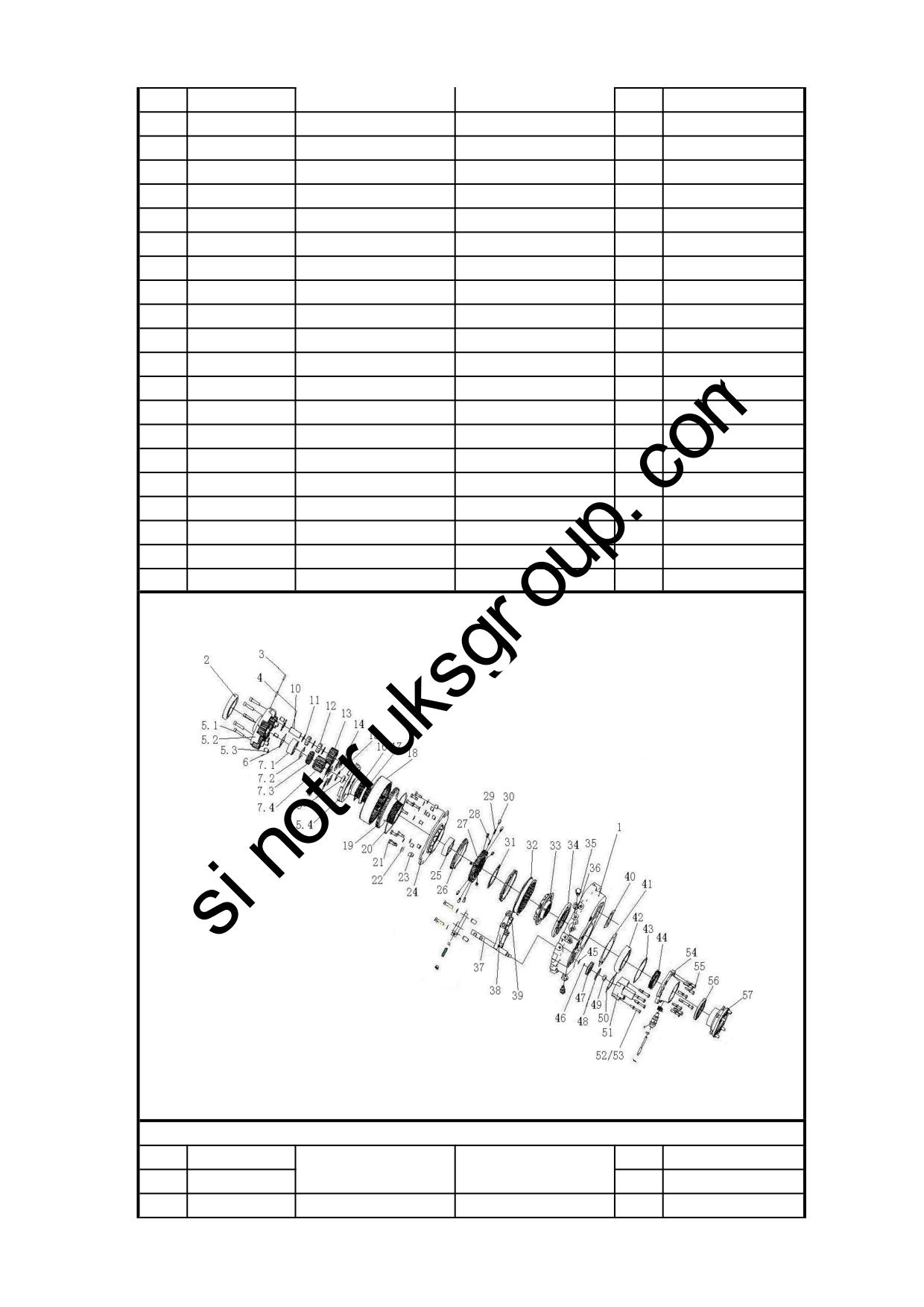

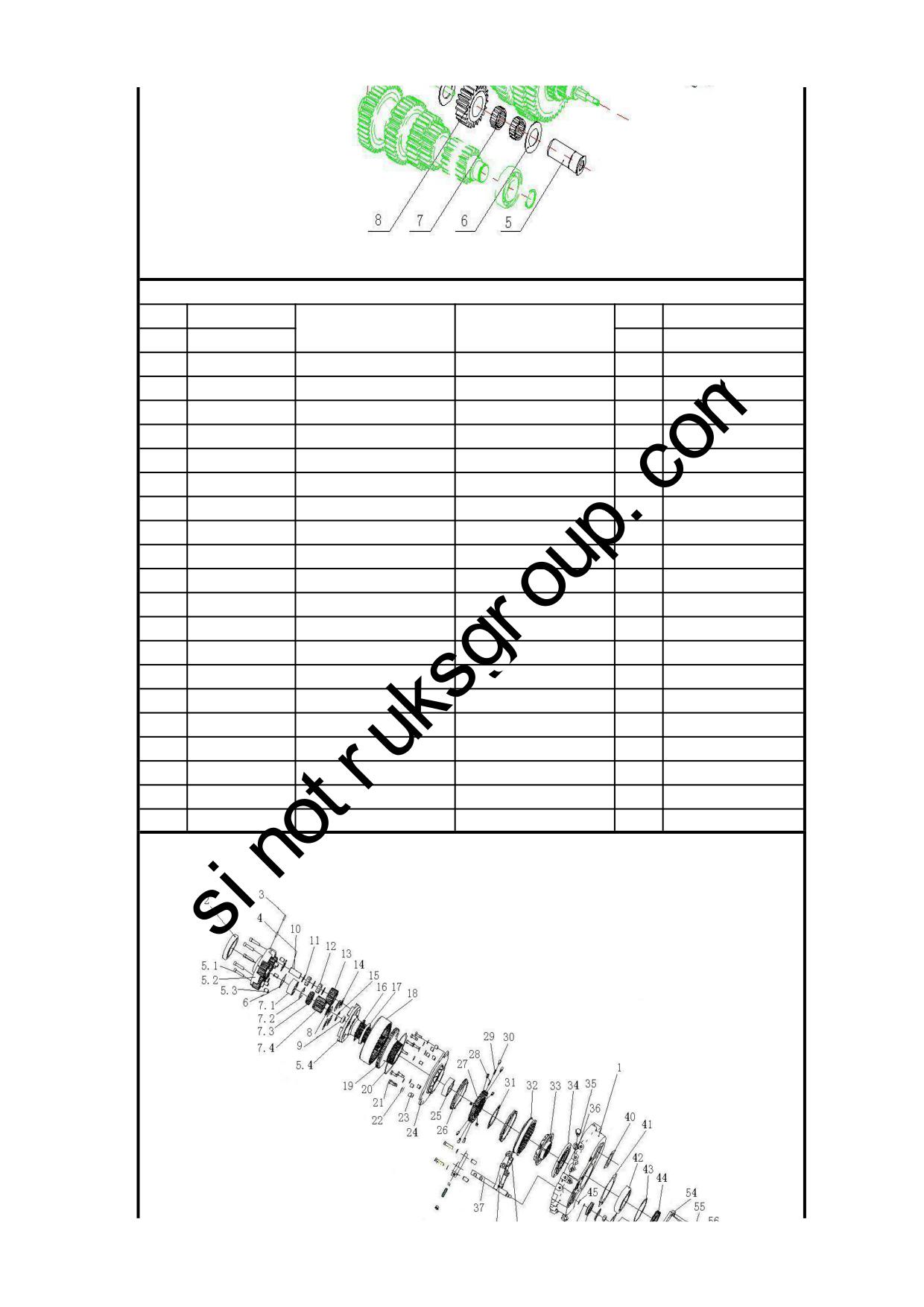

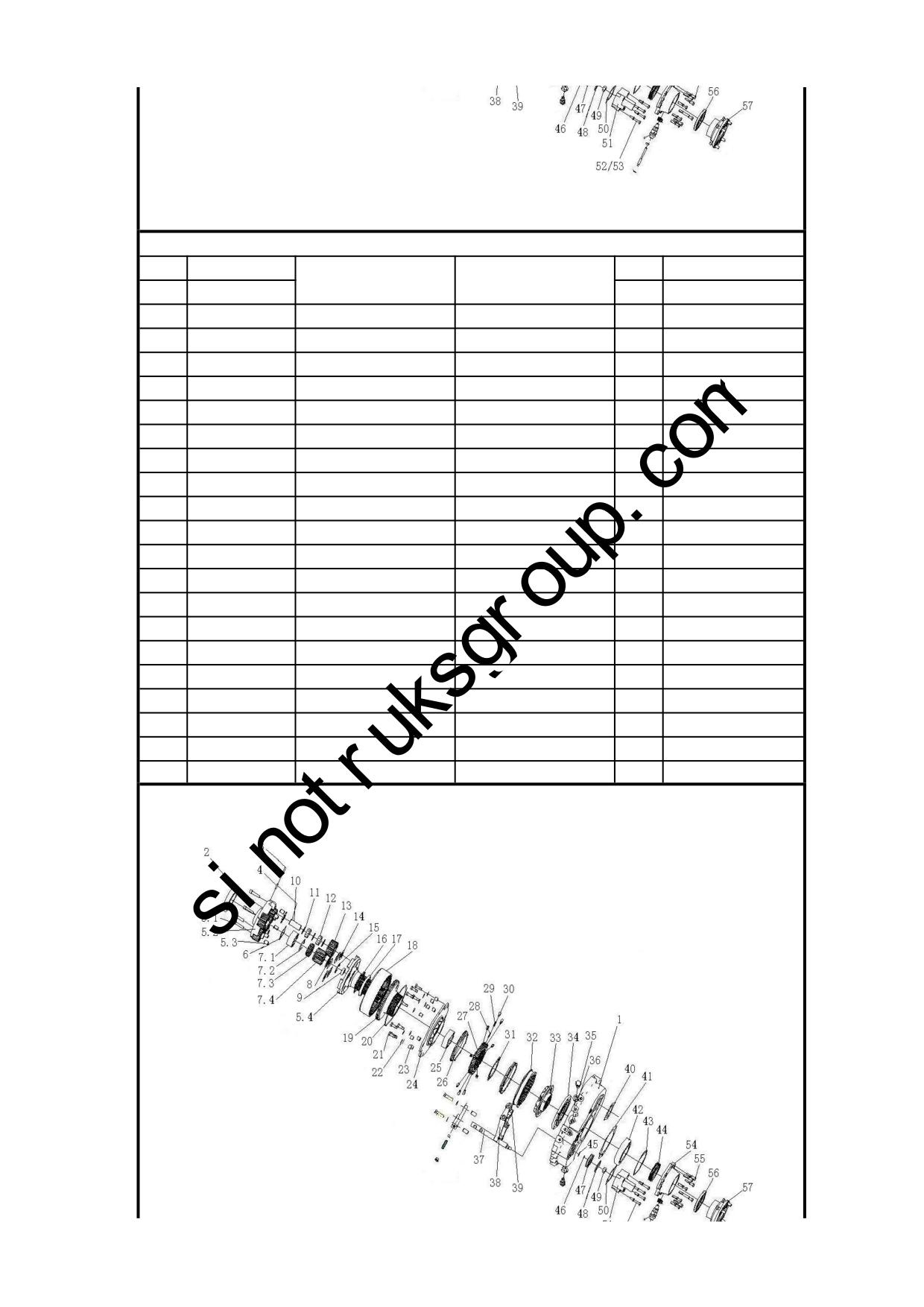

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

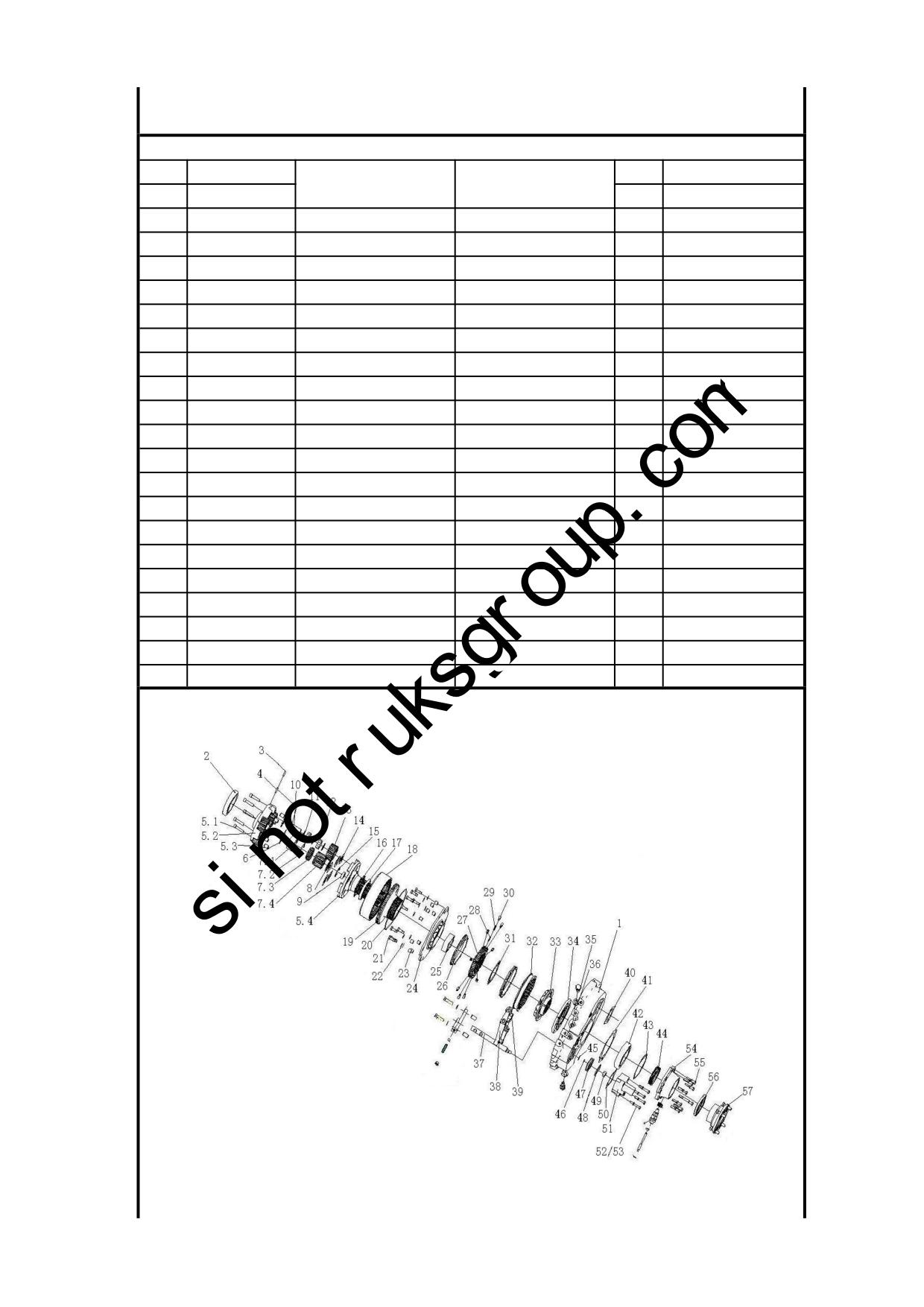

第 8 页

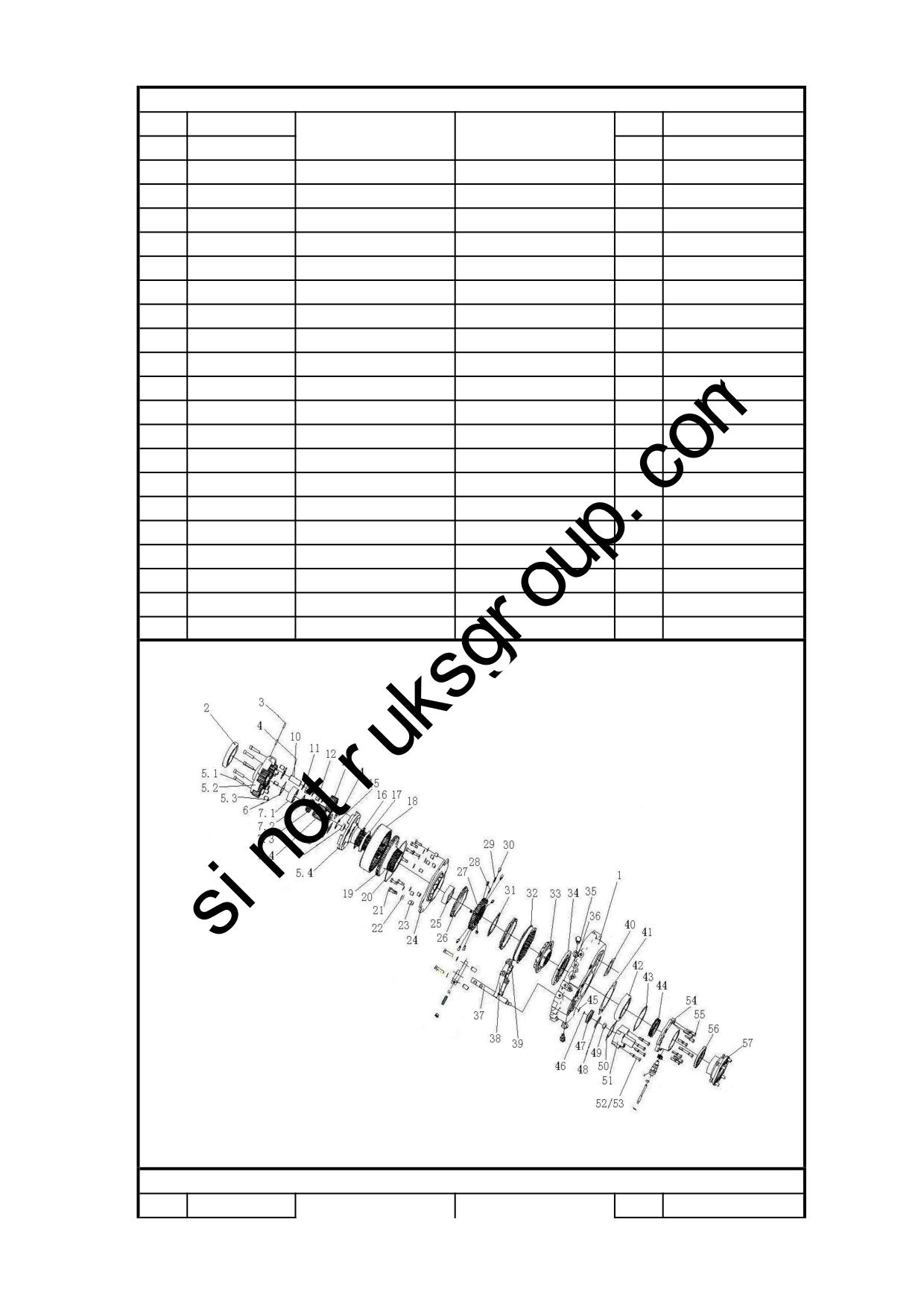

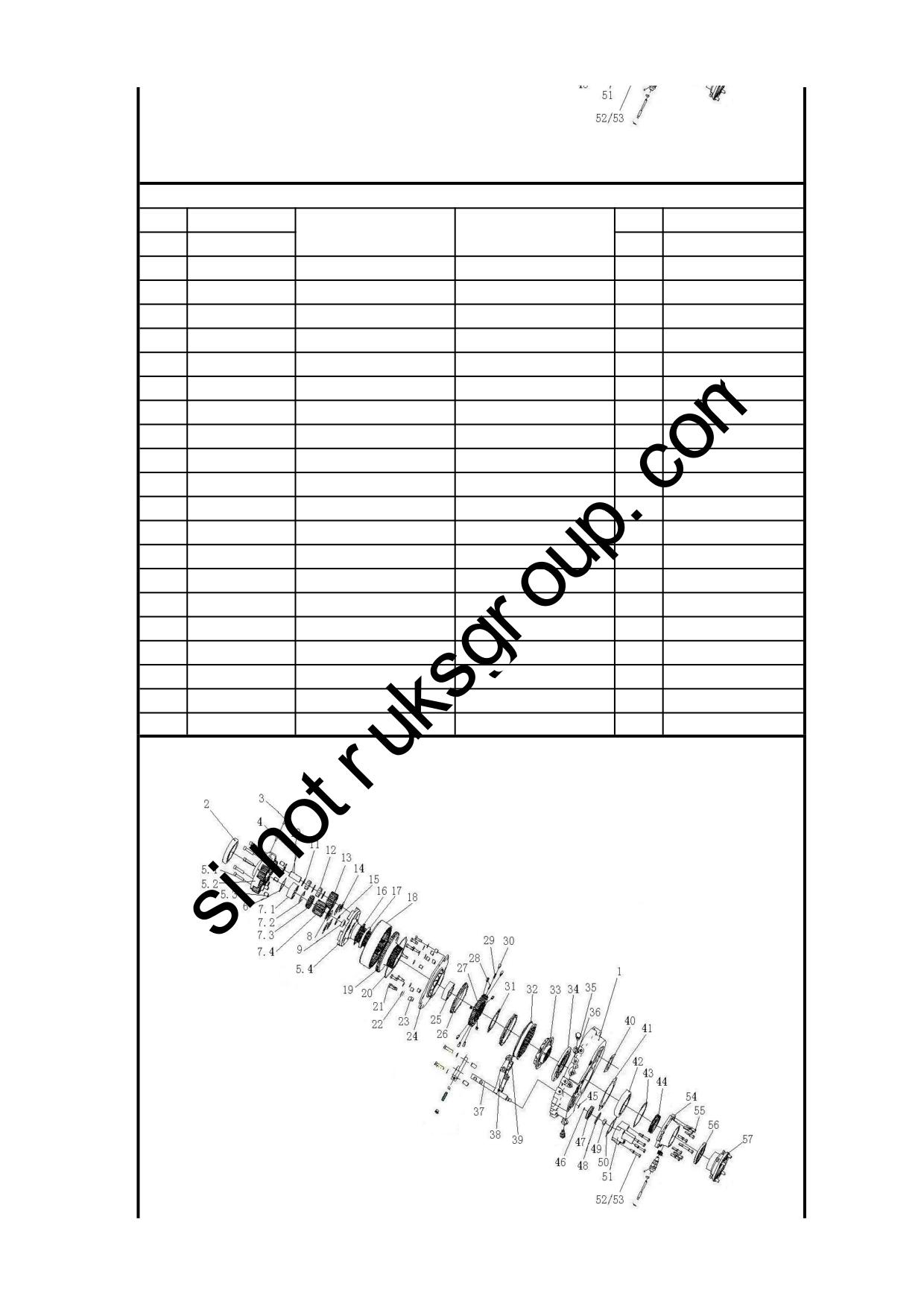

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2220100105

变速器后壳

Rear housing

WG9003326020

滚动轴承6020 GB/T276

Roller bearing

Q5280630

弹性圆柱销

Q5280430

弹性圆柱销

AZ2203100002

行星架总成

Planetary gear frame assemb

5.1

WG9003821255

内六角圆柱头螺钉M12X1.

Screw

5.2

WG2225100002

行星架（前）

Planetary gear frame

5.3

WG2229100001

传扭套

Sleeve

5.4

AZ2225100001

输出轴

Output shaft

5.5

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

WG2229100005

太阳轮垫片(前)

Gasket

AZ2203100003

太阳轮及套总成

Gear assembly

7.1

WG2210100002

花键套

Sleeve

7.2

Q43875

孔用钢丝挡圈

Circlip

7.3

WG2210100003

过渡套

Sleeve

7.4

WG2210100001

太阳轮

Gear

WG2229100006

太阳轮垫片(后)

Gasket

WG9003326322

滚动轴承63/22 GB/T276

Roller bearing

WG2212100001

行星轮轴

Shaft

WG2229100007

滚子间隔片

Shim

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

第 9 页

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9003321118

圆柱滚子11X18Ⅲb GB466

Roller

120

WG2210100004

行星轮

Gear

WG2229100008

行星轮垫片

Shim

WG9003991056

孔用弹性挡圈

Circlip

WG9003991125

孔用压扁钢丝挡圈

Circlip

WG9003321820

滚动轴承61820 GB/T276

Bearing

WG2210100005

内齿圈

Ring gear

WG2210100006

齿圈支架

Bracket

WG2229100012

钢丝挡圈

Circlip

Q150B1240

六角头螺栓

Bolt

Q40112

平垫圈

Washer

WG2229100002

传扭套

Sleeve

WG2203100005

低档锥毂总成

Tapered plate assembly

WG2229100032

隔套

Sleeve

WG2210100109

范围档同步环

Ring

WG2210100007

范围档同步齿座

Base

WG2229020003

推块内弹簧

Spring

WG2229020002

推块外弹簧

Spring

WG2229020001

同步推块

Block

WG9003991130

轴用弹性挡圈

Circlip

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

第 10 页

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2210100059

范围档同步滑套

Sleeve

WG2203100006

高档锥毂总成

Tapered plate assembly

WG2203100007

导油环总成

Oil ring assembly

WG2229100043

拨叉支撑销

WG9003990024

波形弹性垫圈

Wave washer

WG2214100002

范围档拨叉轴

Fork shaft

WG2214100001

范围挡拨叉

Fork

AZ2229100022

拨叉摆块

Block

WG2229100048

盖板衬垫

Gasket

WG2229100041

输出轴后端盖纸垫

Gasket

WG9003326218

滚动轴承6218 GB/T276

Roller bearing

AZ2208100003

调整垫片组

Shim

43.1

WG2229100035

调整垫片

Shim

43.2

WG2229100036

调整垫片

Shim

43.3

WG2229100037

调整垫片

Shim

WG2210100020

传感器齿圈

Ring gear

WG9003072503

O形圈35502500 GB3452.1

O-ring

WG9003071700

O形圈26500170 GB3452.1

O-ring

WG2229100050

范围挡活塞

Piston

WG9003076900

O形圈53006900 GB3452.1

O-ring

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

第 11 页

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ9003870016

六角螺母M16×1.5

Nut

WG2229100049

范围挡气缸纸垫

Gasket

WG2222100009

范围挡气缸

Range cylinder

Q150B1065

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2222100023

输出轴后端盖(双油封)

End cover

Q150B1055

六角头螺栓

Bolt

WG9003070105

骨架油封PS 105 130 14

Oil seal

WG2210100018

输出法兰Φ180端面齿

Flange

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

AZ9007990001

硅酮密封胶

Sealant

Q40310

弹簧垫圈

Spring washer

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

AZ9007990001

硅酮密封胶

Sealant

WG2229100072

压板

Plate

WG2229100073

螺栓

Bolt

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

AZ9007990001

硅酮密封胶

Sealant

WG2229100173

主副箱互锁板

Plate

WG2229100052

锁板压板（小）

Plate

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

第 12 页

名称

Part Name

No.

Part No.

Qty

Remark

WG2229100174

锁板压板（大）

Plate

WG2229100054

压板垫块

Block

WG2229100175

锁板垫板

Plate

WG2229100056

锁板支销

WG2229210019

范围档锁弹簧

Spring

WG2203100012

弹簧定位销总成

localizer Pin assembly

Q150B1025

六角头螺栓

Bolt

Q150B1020

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

AZ9007970271

螺纹紧固胶LOCTITE271

Thread glue

WG2229100062

副箱纸垫

Paper gasket

WG2229100061

吊装板

Plate

Q150B1050

六角头螺栓

Bolt

Q150B1060

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229100011

固定螺母

Nut

WG2229100071

堵塞

Plug

WG2229100074

锁片

Shim

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

Q170B1055

六角头头部带孔螺栓

Bolt

3.1.08 范围挡副箱组件（取力器、电磁式传感器）/Sub Gearbox

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9003070800

O形圈18000800 GB3452.1

O-ring

第 13 页

WG9003070800

O形圈18000800 GB3452.1

O-ring

WG9003801058

六角头螺栓Q150B1058

Bolt

WG9003073150

O形圈35503150 GB3452.1

O-ring

WG9003345138

滚针P5×13.8 GB309

Needle

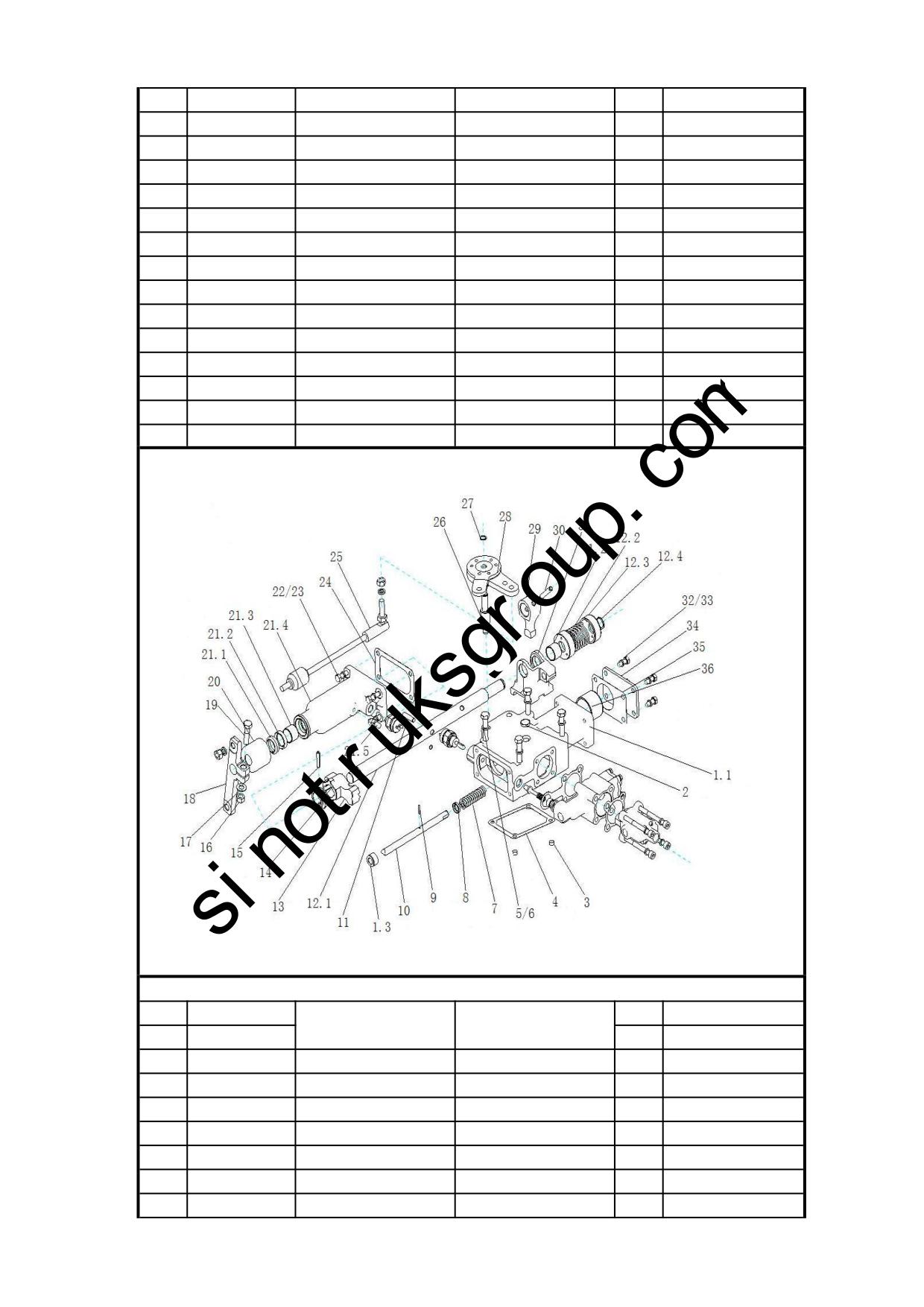

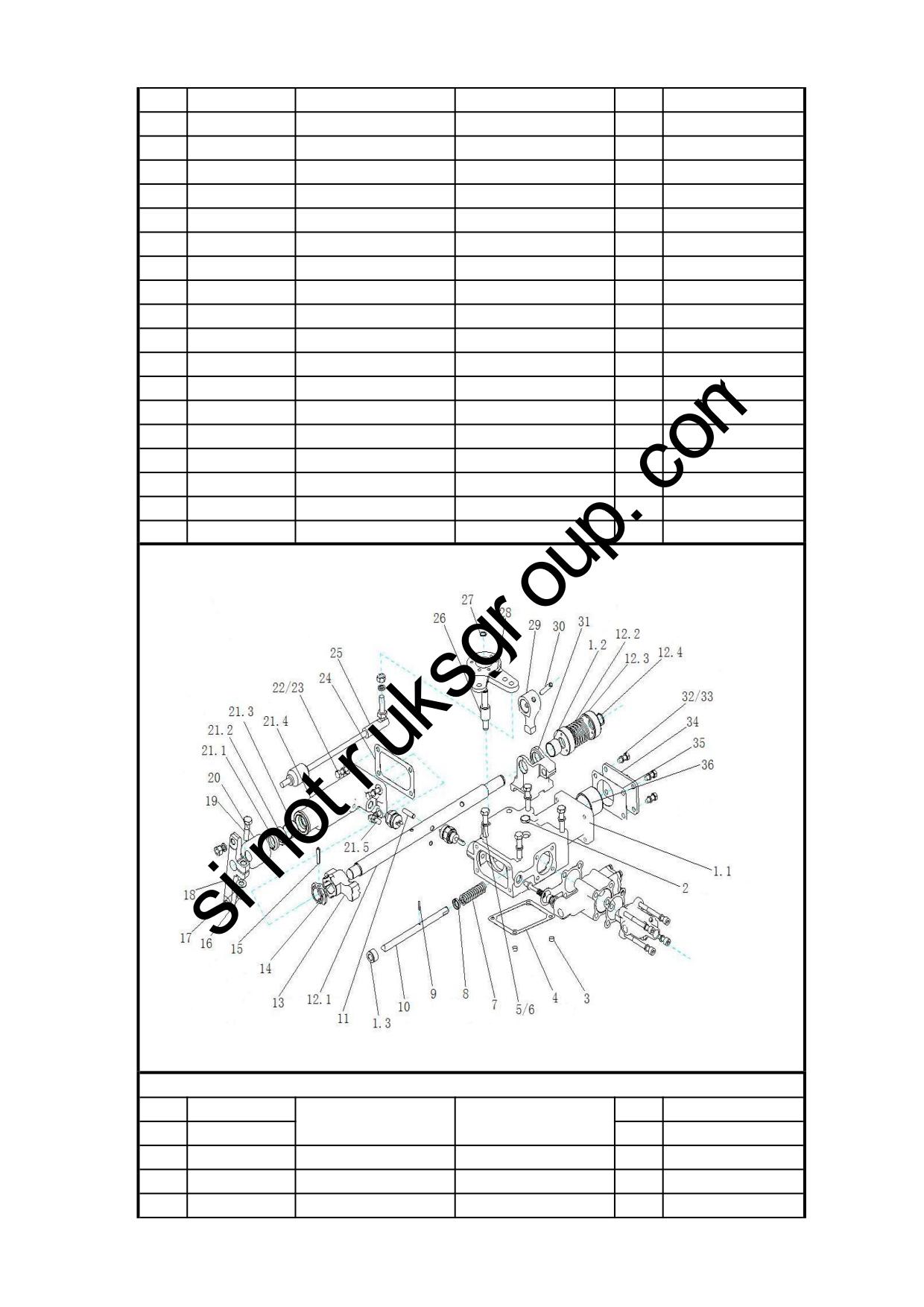

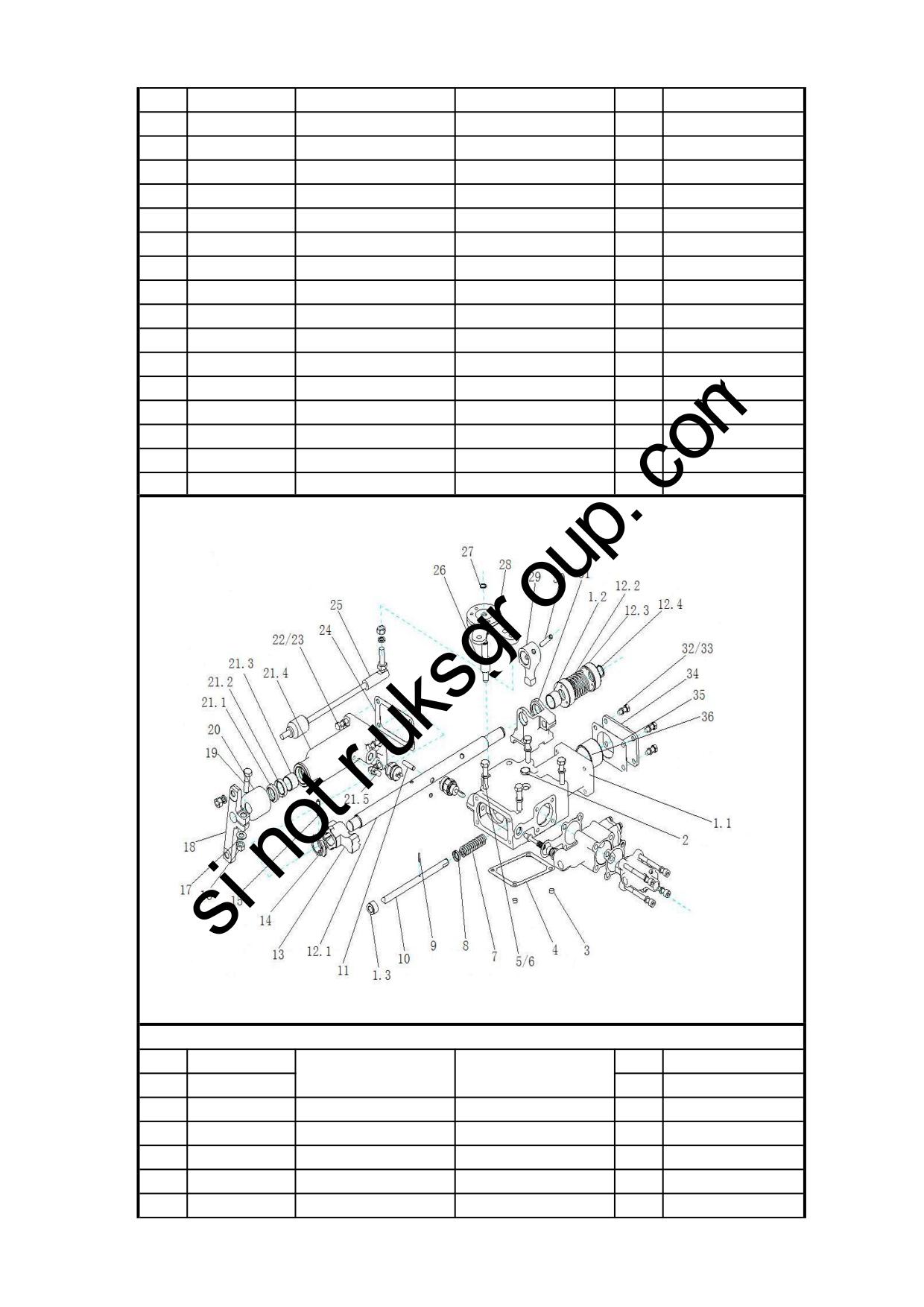

3.1.09 10挡小盖组件(双杆)/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203210030

小盖壳体总成

Housing assembly

1.1

WG2222210038

小盖壳体(10挡,双杆)

Housing assembly

1.2

WG2229002520

复合衬套SF2 25×28×20

Bushing

第 14 页

1.3

WG2229210001

衬套

Bushing

1.4

AZ9007970001

LOCTITE粘结剂

LOCTITE

Q72220

碗形塞片

Shim

WG2229210036

定位导套

Sleeve

WG2229210070

小盖纸垫

Gasket

Q150B1085

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229210333

自锁弹簧

Spring

WG2229210011

弹簧挡片

Spacer

AZ9003343178

滚针P3×17.8 GB309

Needle

WG2212210005

自锁销轴

WG2229210012

驱动销

AZ2203210038

换档轴总成

Shaft assembly

12.1

WG2212210007

换挡轴(双杆)

Shaft

12.2

WG2229210003

定中弹簧( 高档侧）

Spring

12.3

AZ2229210007

定中座环

Ring

12.4

Q43120

轴用弹性挡圈

Circlip

3.1.09 10挡小盖组件(双杆)/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229210008

扇形自锁块

Block

WG2229210014

传感器驱动环

Ring

Q5280632

弹性圆柱销

Q340B10T13F2

I型六角螺母

Nut

Q41810

波形弹性垫圈

Wave washer

第 15 页

WG2214210004

摇臂

Rocker arm

Q150B1040TF2

六角头螺栓

Bolt

WG2229210026

防尘罩

Dust shield

AZ2203210008

小盖端盖总成（双杆）

Cover assembly

21.1

WG9003072502

端盖外油封

Oil seal

21.2

WG9003072501

端盖内油封

Oil seal

21.3

WG2229002520

复合衬套SF2 25×28×20

Bushing

21.4

WG2222210034

小盖端盖(双杆摇臂侧)

Cover

21.5

Q901

常开式通气塞

Breather

Q150B0825

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

WG2229210017

端盖衬垫

Gasket

WG2229210041

支撑杆总成

Rod assembly

WG2229270003

选档支撑轴

Shaft

Q43112

轴用弹性挡圈

Circlip

3.1.09 10挡小盖组件(双杆)/Small Cover

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229210040

选挡杆总成

Rod assembly

WG2214210103

换挡头

Block

WG2229210009

销

WG2214210010

互锁叉

Fork

Q150B0820

六角头螺栓

Bolt

Q40308

弹簧垫圈

Spring washer

WG2229210034

小盖端盖

Cover

第 16 页

WG2229210037

小盖端盖纸垫

Gasket

WG2229210029

隔环

Spacer

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

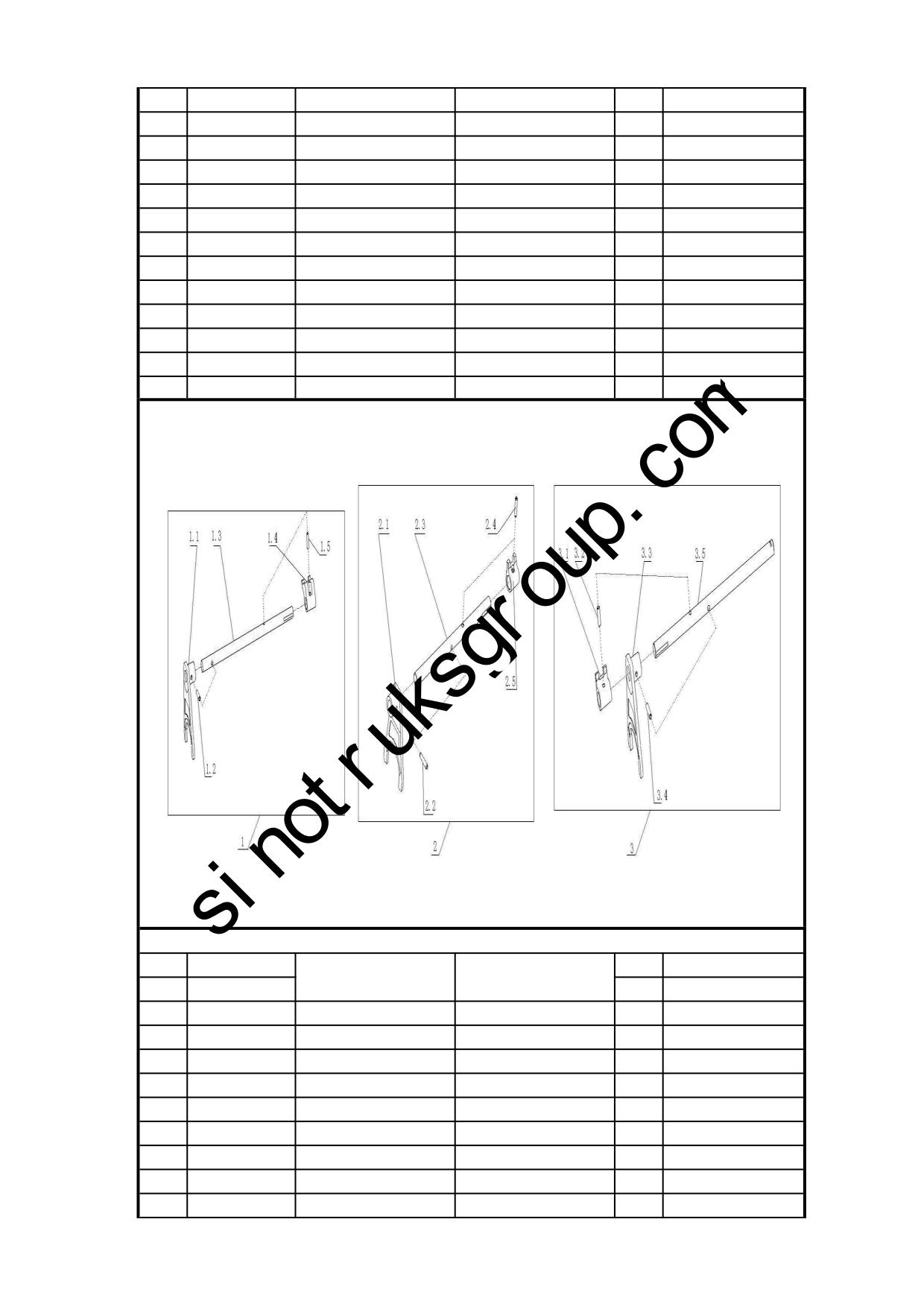

3.1.10 拨叉轴组件/Fork Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

AZ2203220101

倒爬挡拨叉轴总成

Reverse gear fork shaft ass.

1.1

WG2214220001

拨叉

Fork

1.2

WG2229220002

销

1.3

WG2212220201

倒爬挡拨叉轴

Reverse gear fork shaft

1.4

WG2214220002

倒挡拨块

Block

1.5

WG2229220001

销

AZ2203220010

一、二挡拨叉轴总成

1st&2nd gear fork shaft ass.

2.1

WG2214220001

拨叉

Fork

2.2

WG2229220002

销

第 17 页

2.3

WG2212220102

一、二挡拨叉轴

1st&2nd gear fork shaft

2.4

WG2229220001

销

2.5

WG2214220004

前进档拨块

Block

AZ2203220103

三、四挡拨叉轴总成

3rd&4th gear fork shaft ass.

3.1

WG2214220003

前进挡拨块

Block

3.2

WG2229220001

销

3.3

WG2214220001

拨叉

Fork

3.4

WG2229220002

销

3.5

WG2212220103

三、四挡拨叉轴

3rd&4th gear fork shaft

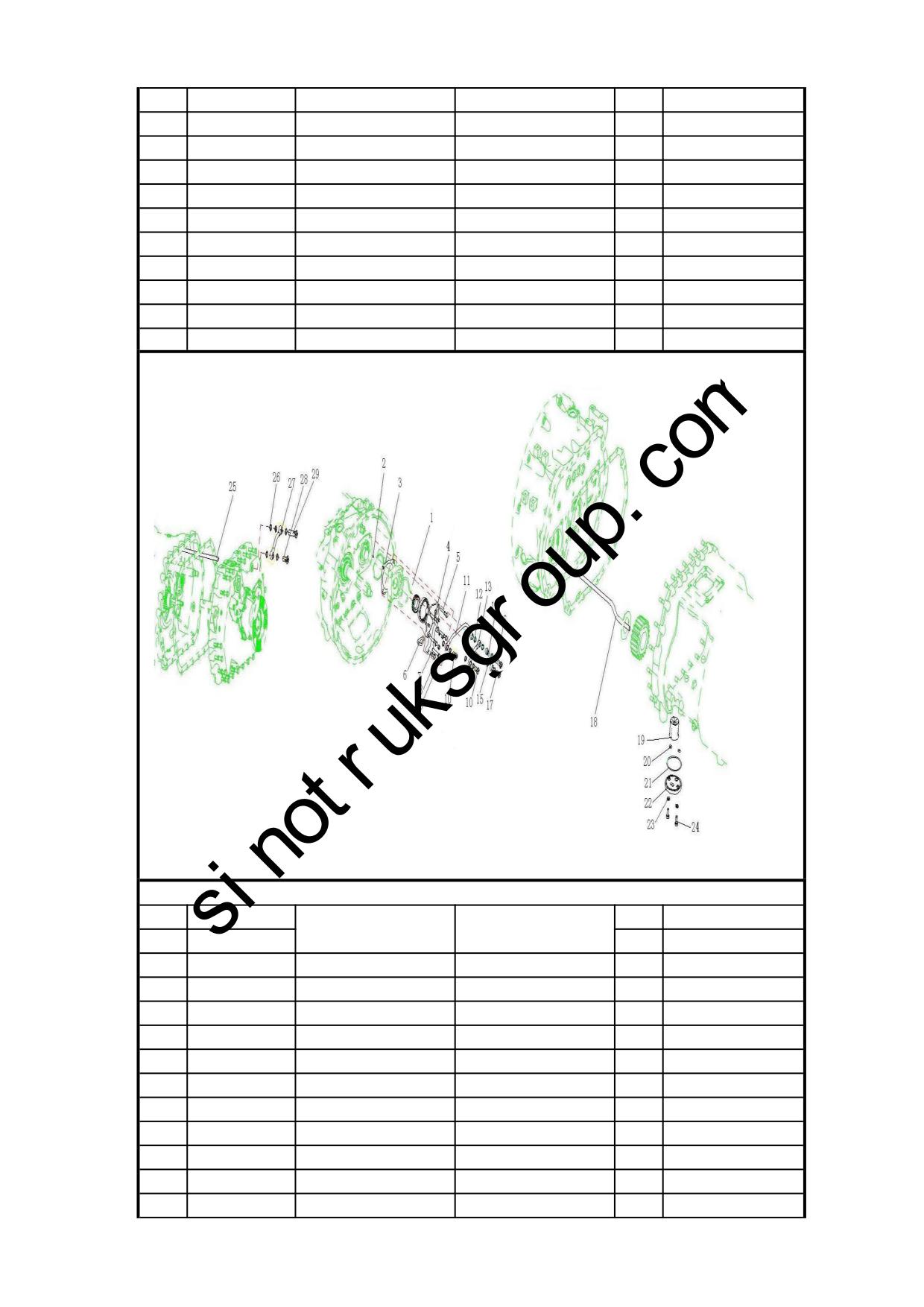

3.1.11 油泵及管路组件(取力器)/Oil Pump And Pipe

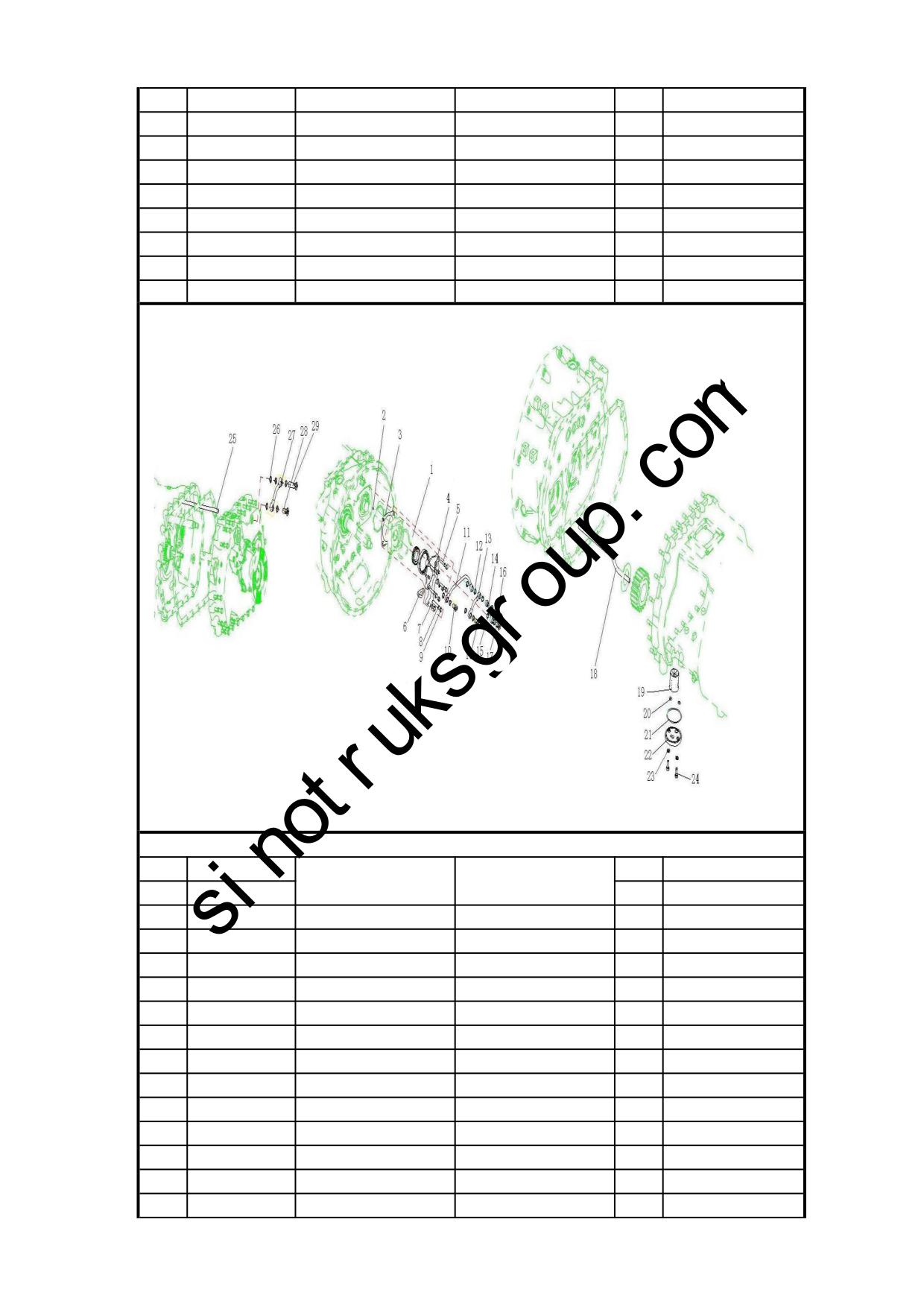

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2203240005

油泵总成

Oil pump

WG9003338000

钢球8.000 G200b GB308

Ball

WG2229000005

副轴端盖纸垫

Gasket

Q40110

平垫圈

Washer

Q150B1070

六角头螺栓

Bolt

WG2229240030

进油管纸垫

Gasket

Q150B1040

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

Q150B1090

六角头螺栓

Bolt

190003962627

空心螺栓

Hollow bolt

WG2203240013

箱体进油管总成

Tube assembly

第 18 页

WG9004130016

组合密封垫圈

Gasket assembly

WG2203240012

输入轴进油管总成

Tube assembly

WG2203240011

出油管总成

Tube assembly

WG9004130016

组合密封垫圈

Gasket assembly

WG9003961670

空心螺栓

Hollow bolt

190003962627

空心螺栓

Hollow bolt

WG2229240107

箱内管1

Tube

WG2203240007

滤网总成

Net assembly

WG9003070085

O形圈26500850 GB3452.1

O-ring

3.1.11 油泵及管路组件(取力器)/Oil Pump And Pipe

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9003077100

O形圈26507100 GB3452.1

O-ring

WG2222240005

滤网端盖

Cover

Q40308

弹簧垫圈

Spring washer

Q150B0822

六角头螺栓

Bolt

WG2229240108

箱内管2

Tube

WG9004130016

组合密封垫圈

Gasket assembly

WG2203240014

副箱进油管总成

Tube assembly

190003962627

空心螺栓

Hollow bolt

WG9003961650

空心螺栓

Hollow bolt

AZ9007970242

螺纹紧固胶LOCTITE242

Thread glue

第 19 页

3.1.12 气动管路阀组件/Air Pipe And Valve

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229250023

气控阀纸垫

Gasket

WG2229250015

锁止销

WG2229250004

弹簧

Spring

WG2229250017

衬套

Bushing

WG9003071700

O形圈26500170 GB3452.1

O-ring

WG2229250006

直通(NPT 1/8-4X2)

Nozzle

WG2203250010

气控锁止阀总成

Air control valve assembly

WG2229250024

双H阀衬垫

Gasket

WG2203250003

双H阀总成

Valve

Q72314

密封垫圈

Gasket

190003962621

空心螺栓

Hollow bolt

Q218B0880

内六角圆柱头螺钉

Screw

Q40308

弹簧垫圈

Spring washer

WG2203250019

范围挡成型软管总成(高挡

Hose

WG2203250018

范围挡成型软管总成(低挡

Hose

第 20 页

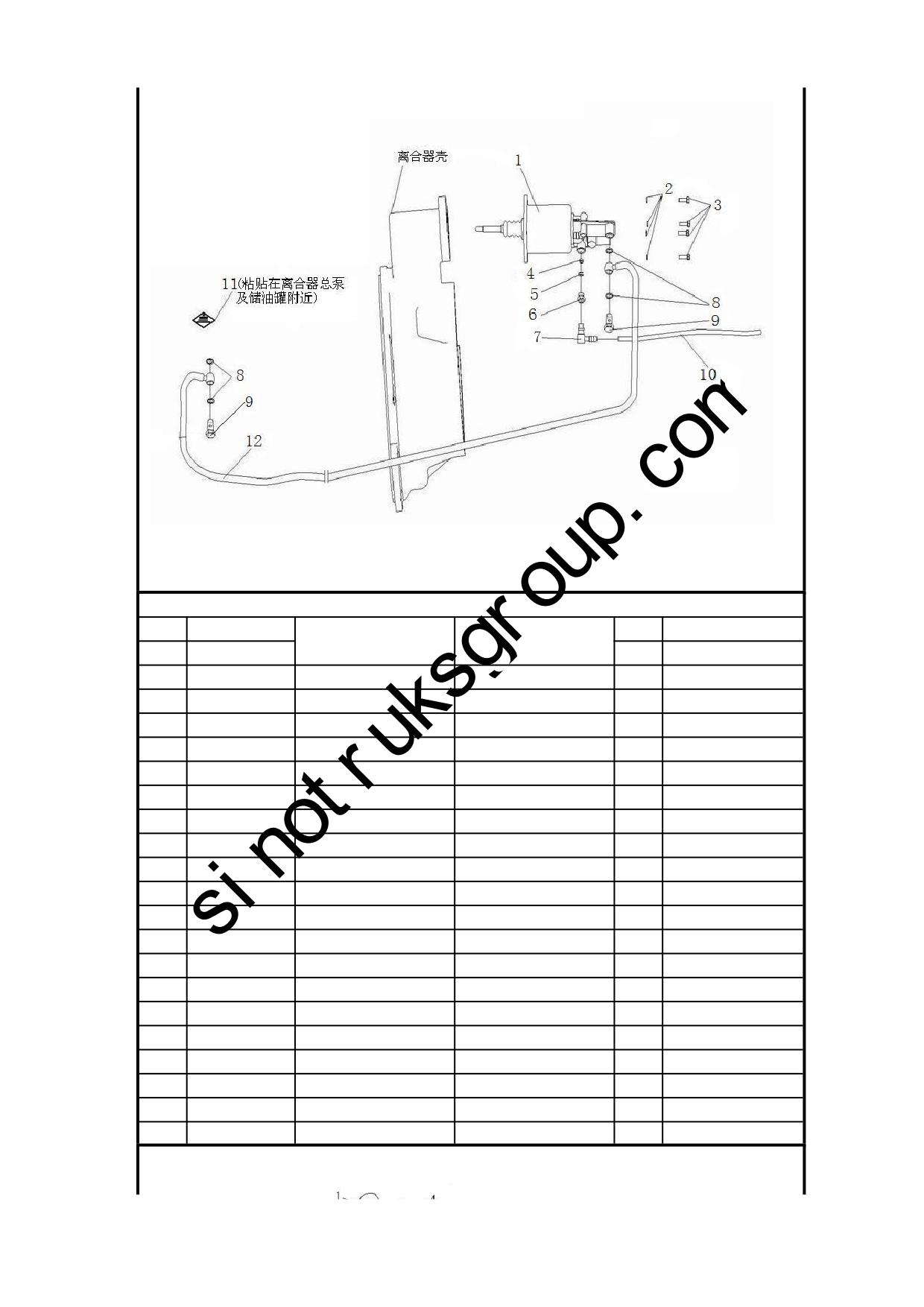

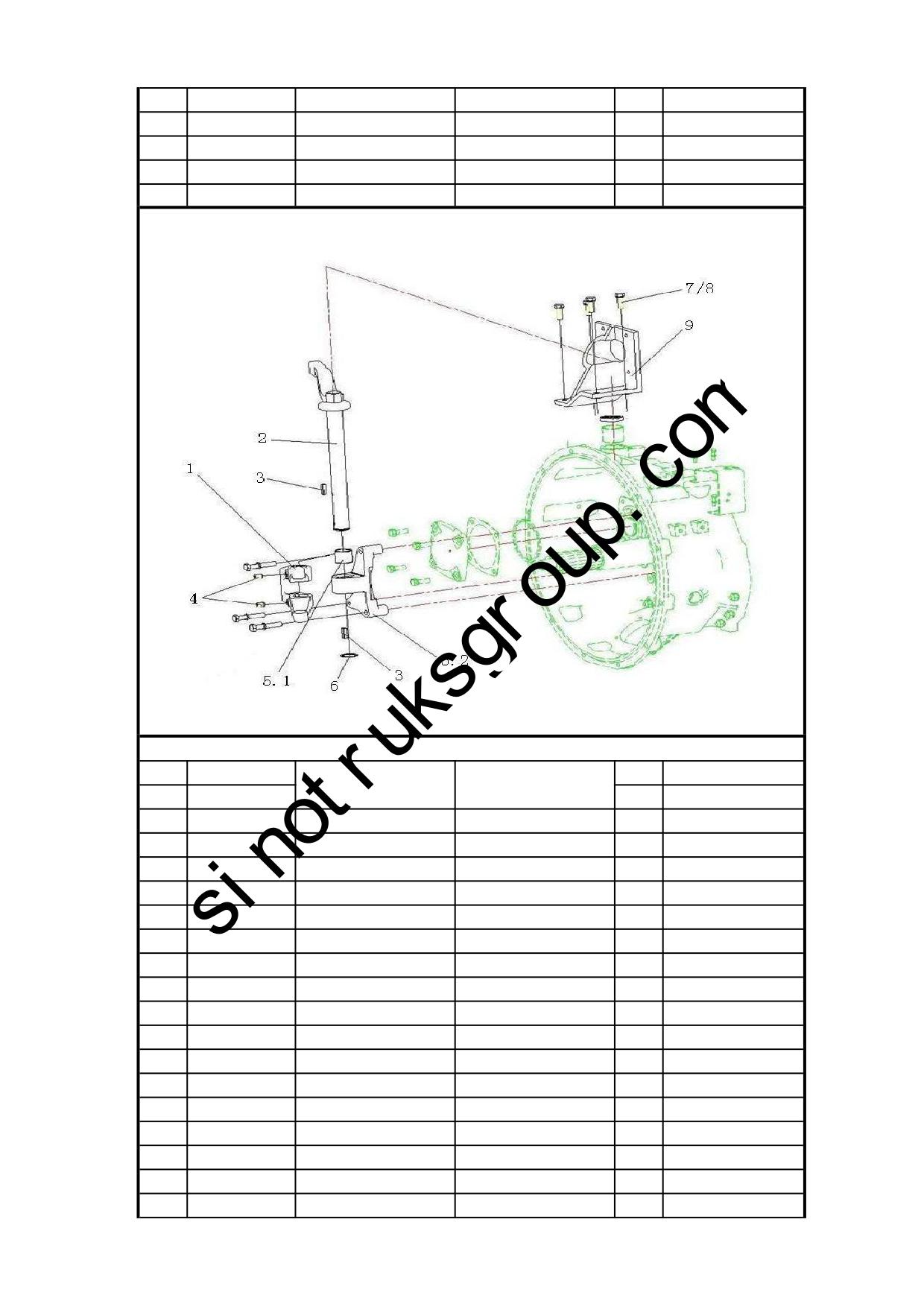

3.1.13 离合器操纵组件/Clutch Control System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2214260001

离合器分离拨叉

Fork

WG2203260008

拨叉轴总成

Shaft assembly

Q5510825

普通平键

Key

Q2881016F9

内六角锥端紧定螺钉

Screw

AZ2203260001

拨叉轴支架总成

Bracket assembly

5.1

WG2229003030

复合衬套

Bushing

5.2

WG2229260001

拨叉轴支架

Bracket

Q43130

轴用弹性挡圈

Circlip

Q150B1030

六角头螺栓

Bolt

Q40310

弹簧垫圈

Spring washer

WG2229260016

助力缸支架

Bracket

Q40310

弹簧垫圈

Spring washer

AZ9007970242

螺纹紧固胶

Thread glue

AZ2229260014

盖板

Cover

Q150B0615

六角头螺栓

Bolt

Q40306

弹簧垫圈

Spring washer

WG9003801062

六角头螺栓Q150B1062

Bolt

第 21 页

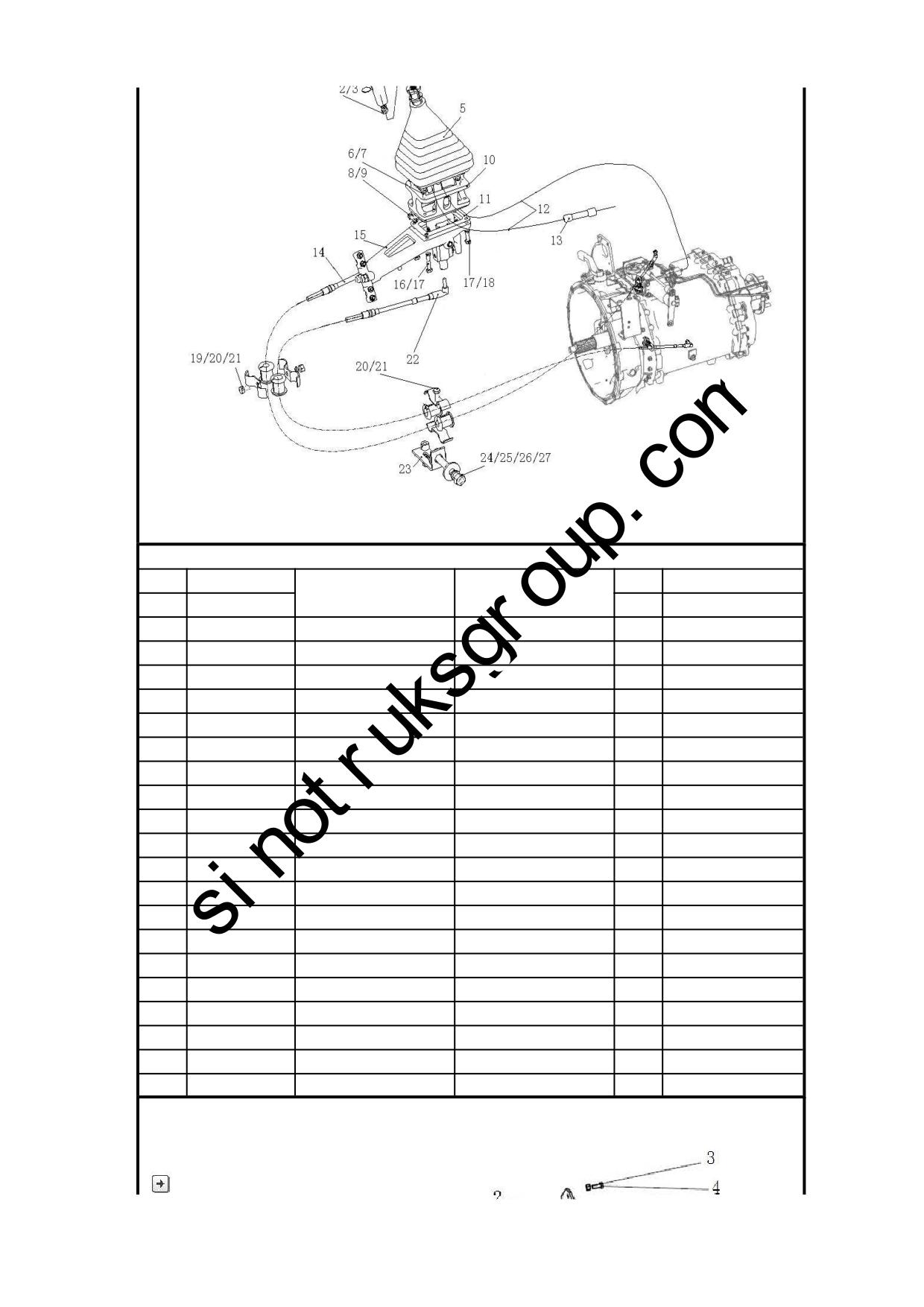

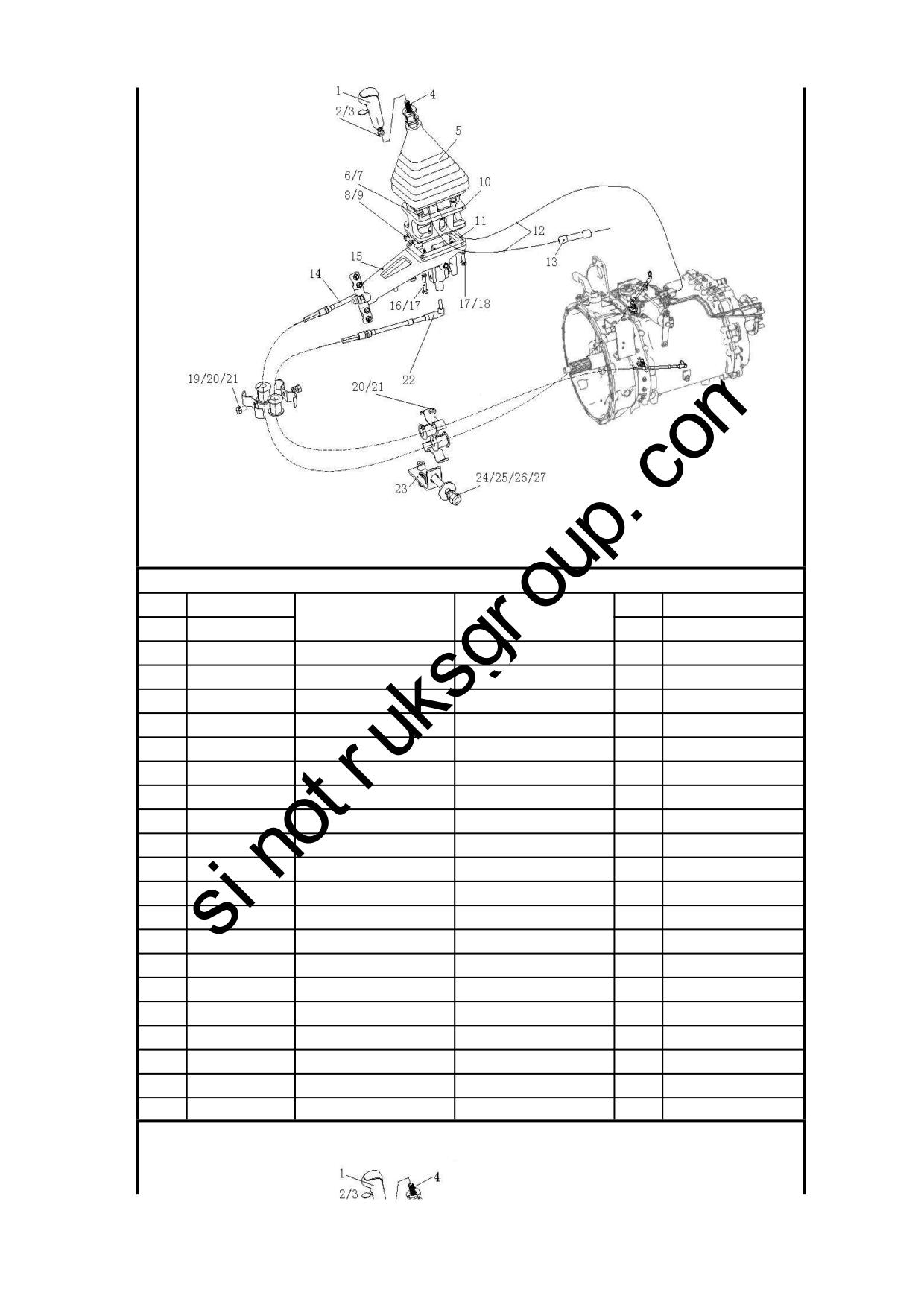

3.1.14 变速器操纵附件/Transmission Control Accessory

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2229270004

软轴支架（拉式）

Bracket

Q150B1020

六角头螺栓

Screw

Q40310

弹簧垫圈

Spring washer

第 22 页

3.1.15 变速器电器开关组件/Electric Switch

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG2209280010

里程表传感器

Speedometer sensor

WG9100710069

压力开关

Pressure switch

WG2229280001

密封垫圈

Washer

WG2209280004

空挡压力开关(常闭)

Pressure switch(normally of

WG2209280003

倒挡压力开关(常开)

Pressure switch(normally on

3.1.16 标牌组件/Name plate

第 23 页

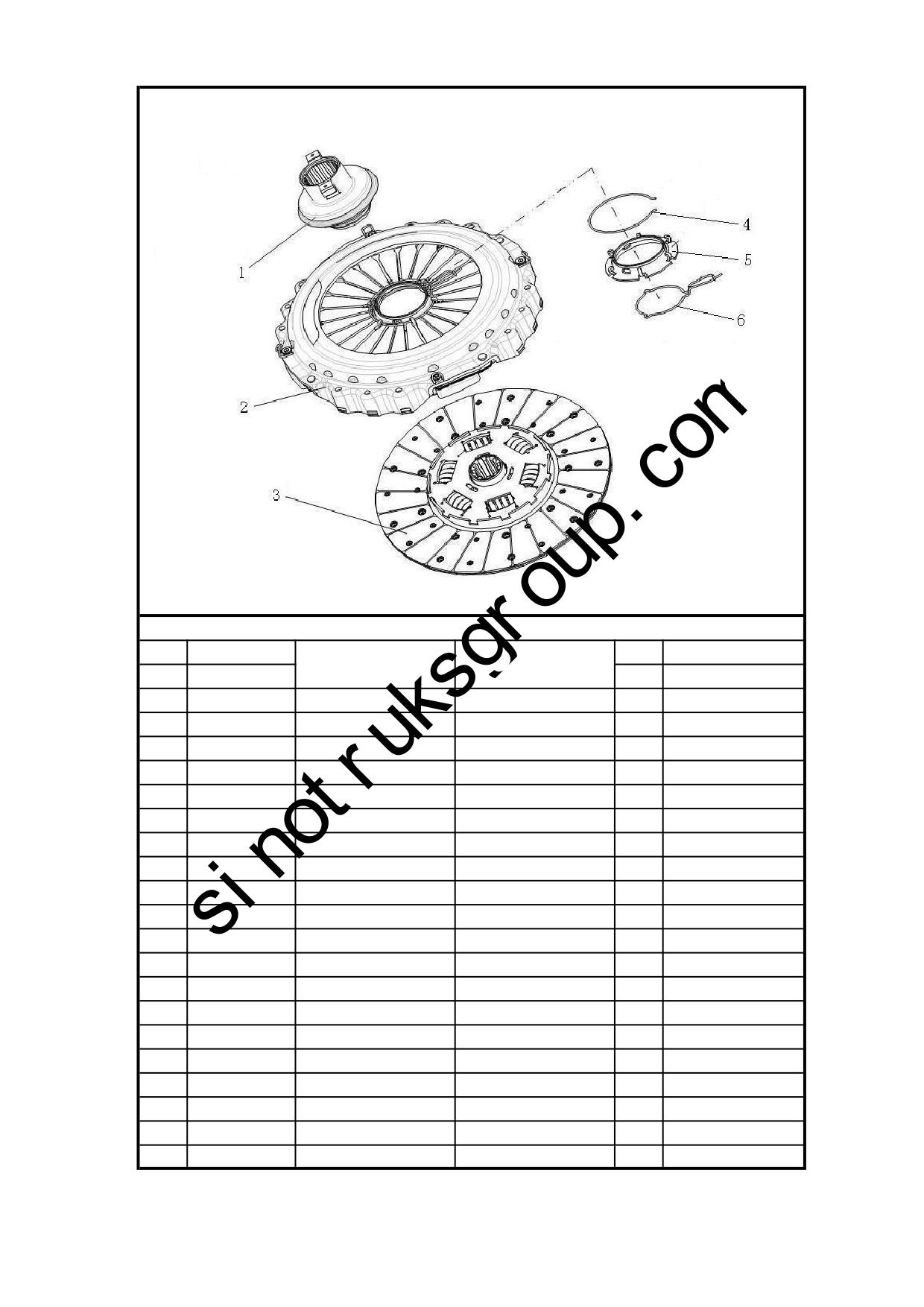

3.2.01 CH430-21型拉式膜片弹簧离合器总成/Clutch Assembly

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725160510

离合器分离轴承总成

Clutch release bearing ass.

AZ9725160100

离合器压盘总成

Clutch pressure plate ass.

WG9725161390

从动盘总成

Driven plate ass.

WG9725160067

固定环

Fixing ring

WG9725160065

分离拉环

Separating ring

WG9725160066

弹性锁环

Spring ring

第 1 页

3.3.01 铸铁壳变速器用双头螺柱/Stud

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

VG9003813543

双头螺柱

Stud

190003871305

1型六角螺母

Nut

190003931122

弹簧垫圈

Washer

190003813544

双头螺柱

Stud

3.3.02 离合器液压操纵装置（HOWO 10款系列）/Operating System

第 1 页

3.3.02 离合器液压操纵装置（HOWO 10款系列）/Operating System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9725230051

离合器助力缸（Φ102、Φ

Clutch operating cylinder

Q41208

外锯齿锁紧垫圈

Washer

ZQ150B0818

六角头螺栓M8

Hexagon head bolts

WG9000361004

弹性元件NG8

Gasket

WG9000361005

卡簧NG8

Clip

WG9000361006

螺母座NG8

Nut

WG9000361201

直角接头体NG8/NW6

Nozzle

Q72314T5F

密封垫圈

Gasket

190003962621

空心螺栓

Hollow bolt

190003179781

聚酰胺管（Φ8*1）

Plastic tube

100

WG9114230019

离合器制动液标牌

Sign

WG9719230088

高压软管

Hose

3.3.03 HW19710变速器软轴操纵装置（HOWO/新操纵器）/Flexible Cable Shift System

第 2 页

3.3.03 HW19710变速器软轴操纵装置（HOWO/新操纵器）/Flexible Cable Shift System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

WG9925240020

变速器换挡手柄及挡位标

Shifting handle and gear ind

Q40312

弹簧垫圈

Spring washer

Q340B12

Ⅰ型六角头螺母

Nut

AZ9900240201

变速器操纵杆

Rod

AZ9700240077

防尘罩

Dustproof cover

Q218B0825

内六角圆柱头螺钉

Screw

Q40008

小垫圈

Washer

Q150B0816

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

WG9900240219

操纵器连接板总成

Block

AZ9725240119

纸垫

Paper gasket

WG9700240006

变速器手柄气管

Air pipe

WG9700240003

6/4快插变径接头

Connector

WG9900243402

选挡软轴总成（细/3400）

Flexible cable-select gear

AZ9900240100

操纵器总成

Shifting device

Q150B0845

六角头螺栓

Screw

Q40308

弹簧垫圈

Spring washer

Q150B0830

六角头螺栓

Screw

Q150B0610

六角头螺拴

Screw

Q40306

弹簧垫圈

Spring washer

3.3.03 HW19710变速器软轴操纵装置（HOWO/新操纵器）/Flexible Cable Shift System

第 3 页

3.3.03 HW19710变速器软轴操纵装置（HOWO/新操纵器）/Flexible Cable Shift System

序号

零部件图号

数量

备注

名称

Part Name

No.

Part No.

Qty

Remark

Q340B06

I型六角螺母

Nut

WG9900243301

换挡软轴总成（细/3300）

Flexible cable ass.-shifting g

WG9718360017

五孔支架

Bracket

Q150B1035

六角头螺栓

Screw

Q40210

大垫圈

Washer

Q340B10

六角螺母

Screw

Q40310

弹簧垫圈

Spring washer

Q150B0615

六角头螺栓

Screw

Q40106

平垫圈

Washer

Q40012

小垫圈

Washer

WG9725240180

过孔塞

Plug

WG9900240225

过孔塞

Plug

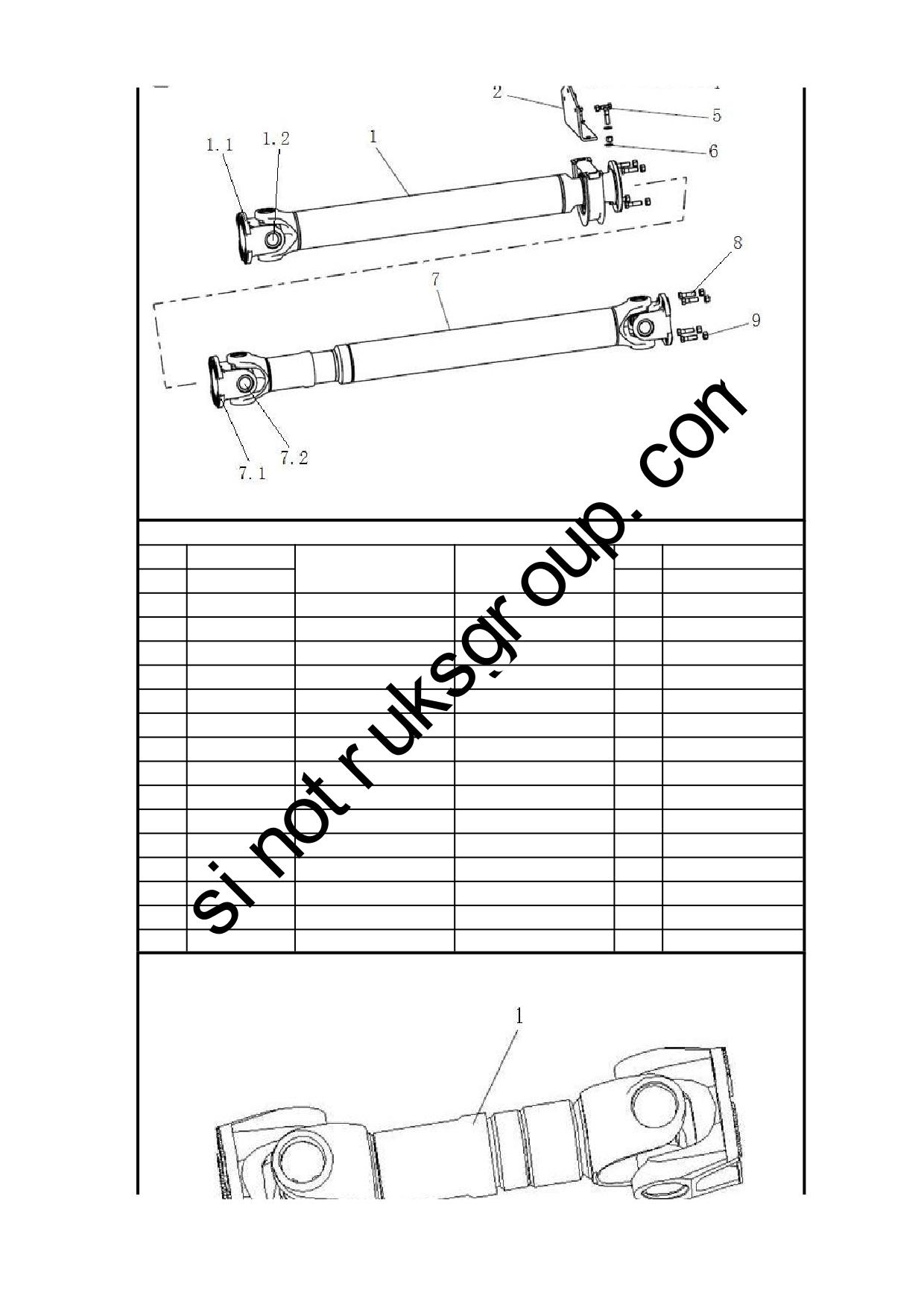

3.3.04 传动轴/Propeller Shaft

第 4 页

3.3.04 传动轴/Propeller Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

PartNo.

Qty

Remark

AZ9938311536

中间传动轴

Middle drive shaft

1.1

AZ9315313635

传动轴连接盘(62160/XS180/100)

Flange plate

1.2

WG9725310020

62160万向节总成(普通型)

Universal-joint cross trunnion

AZ9625316027

支承角板

Flange plate

ZQ361B12T13F6

2型六角螺母M12*1.25

Nut

ZQ151B1230TF6

六角头螺栓M12*1.25

Bolt

ZQ151B1440TF6

六角头螺栓M14*1.5

Bolt

Q40114

平垫圈

Washer

AZ9939312165

传动轴

Drive shaft

7.1

AZ9315313635

传动轴连接盘(62160/XS180/100)

Universal-joint cross trunnion

7.2

WG9725310020

62160万向节总成(普通型)

Universal joint

ZQ151B1450TF6

六角头螺栓M14*1.5

Bolt

ZQ361B14T13F6

2型六角螺母M14*1.5

Nut

3.3.04 传动轴/Propeller Shaft

第 5 页

3.3.04 传动轴/Propeller Shaft

序号

零部件图号

数量

备注

名称

Part Name

No.

PartNo.

Qty

Remark

AZ9557310625

桥间传动轴(改进型57144/XS165加强/1350)

1.1

WG9557311020

传动轴连接盘(XS165加强/改进型57144/95)

1.2

WG9319313250

57144万向节总成（改进型）

ZQ151B1450TF6

六角头螺栓M14*1.5

ZQ361B14T13F6

2型六角螺母M14*1.5

3.3.05 11版HOWO8×4变速箱辅助支撑（自卸/DE箱/Φ50管径/1.2°）/Transmission Support

第 6 页

Sinotruk Howo Dump Truck Spare Parts Catalog - page 1
