SINOTRUK Manual de Conductor para camiones (2017) - 7





89



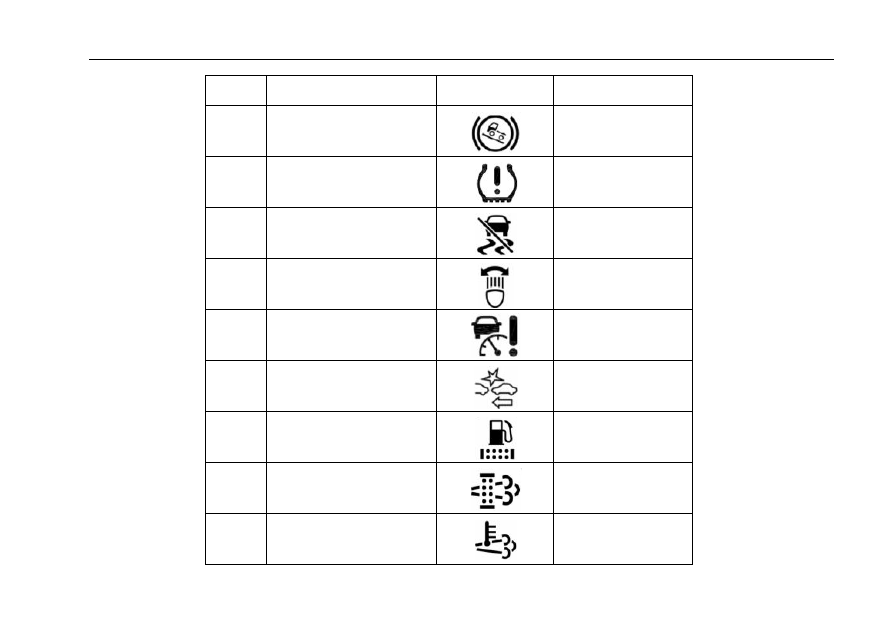

Pantalla del conductor y panel de la luz de detección



No.

Descripción

Símbolo

Color

Cuesta arriba



Amarilla

10

Alarma de la presión de

neumáticos



Amarilla

11

ESC cerrado



Amarilla

12

Faro delantero adaptativo



Amarilla

13

Falla del sistema de

crucero adaptativo



Roja

14

Estado de alerta de

emergencia de colisión

activado



Roja

15

Filtro de combustible

obstruido



Roja

16

Luz indicadora de

acumulación de carbono

DPF



Amarilla

17

Luz indicadora de

regeneración activa de

DPF



Amarilla

90



Pantalla del conductor y panel de la luz de detección





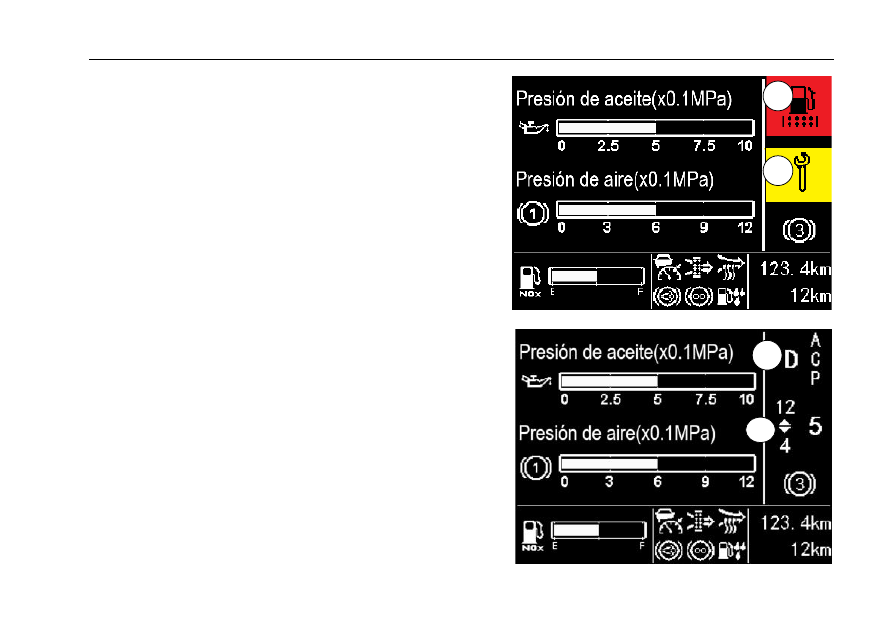

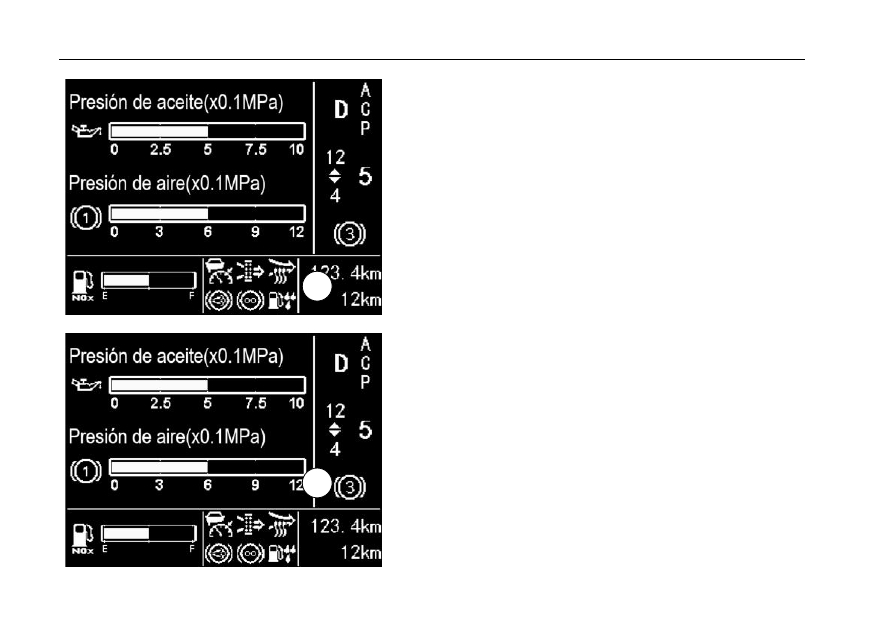

Intervalo 4 de la pantalla del conductor

Mostrar el kilometraje total y el subkilometraje







Intervalo 5 de la pantalla del conductor

En este intervalo se muestran los símbolos de alarma de los
circuitos de freno 3 y 4, en la figura se muestra fallo del
circuito de freno 3. Si los circuitos 3 y 4 fallan al mismo
tiempo, se muestra el fallo alternadamente cada 3s.

91



Pantalla del conductor y panel de la luz de detección


Intervalos 6 y 7 de la pantalla del conductor

Muestran respectivamente las luces de alarma amarillas y
rojas, para los símbolos específicos y las descripciones ver
la tabla "luces de señal en la pantalla del conductor"; si el
número de las luces de alarma supera 1, se muestran
alternadamente cada 3s;



En ausencia de la luz de señal o alarma, este intervalo
muestra la información de marcha de la caja de cambios.
Cuando la caja mecánica sólo se muestra en el intervalo 7,
AMT o caja automática se mostrarán tanto en el intervalo 6
como en el 7.








92



93



Pantalla del conductor e información visualizada en el panel de la luz de detección


Pantalla del conductor e información visualizada en el panel de la luz de detección

Descripción de

información

Panel de la luz de detección

Señal

acústica

Significado

Comentarios / medidas

adicionales

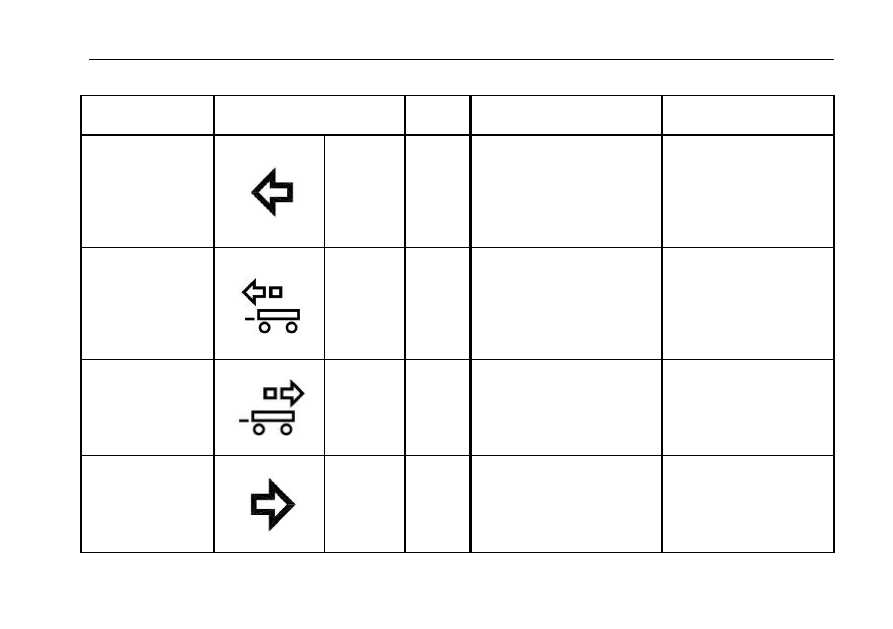

Luz indicadora de
giro a la izquierda
del vehículo



Verde

Sí


Información - Luz indicadora
de giro a la izquierda del
vehículo





Luz indicadora de
giro a la izquierda
del remolque



Verde

Sí



Información - luz indicadora de
giro a la izquierda del
remolque







Luz indicadora de
giro a la derecha del
remolque



Verde

Sí



Información - luz indicadora de
giro a la derecha del remolque






Luz indicadora de
giro a la derecha del
vehículo



Verde

Sí


Información - luz indicadora de
giro a la derecha del vehículo







94



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de

información

Panel de la luz de detección

Señal

acústica

Significado

Comentarios / medidas

adicionales

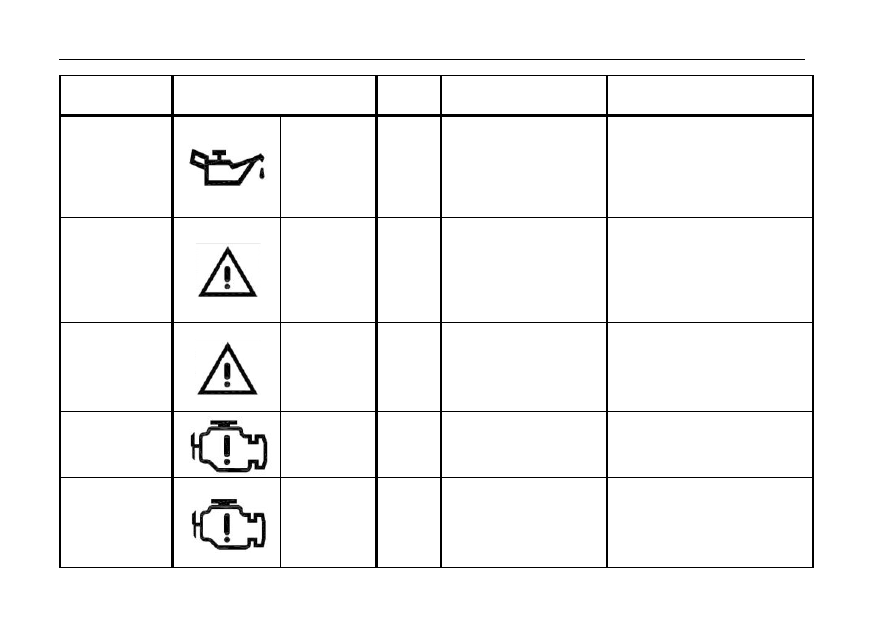

Alarma de

presión de aceite



Roja

Sí

Seguridad - presión de

aceite del motor

La presión de aceite del

motor es demasiado baja

o alta.

Verifique el nivel de aceite del

motor, de acuerdo con la

necesidad inyecte o descargue

parte del aceite o solicite de

inmediato la ayuda ante la

estación de servicio de Sinotruk.

Señal de

advertencia de

estacionamiento
por fallas graves



Roja

Sí

Seguridad - acompañada

por otras luces de falla

encendidas, o por las

anormalidades del sensor

del instrumento

•

¡Pare inmediatamente y

preste atención a las

condiciones del tráfico!

•

Solicite de inmediato la

ayuda ante la estación de

servicio de Sinotruk.

Señal de

advertencia de

fallas generales



Amarilla

No

Información -

acompañada por otras

luces de falla encendidas



•

Por favor, tenga cuidado de

conducir, y maneje despacio.

•

Solicite de inmediato la

ayuda ante la estación de

servicio de Sinotruk.

Alarma de fallas

graves del motor



Roja

Sí

Información - falla del

sistema de motor



Solicite de inmediato la ayuda

ante la estación de servicio de

Sinotruk.

Alarma de fallas

generales del

motor



Amarilla

Sí

Información - falla del

sistema de motor



•

Por favor, tenga cuidado de

conducir, y maneje despacio.

•

Solicite de inmediato la

ayuda ante la estación de

servicio de Sinotruk.

95



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de

información

Panel de la luz de

detección

Señal

acústica

Significado

Comentarios / medidas adicionales

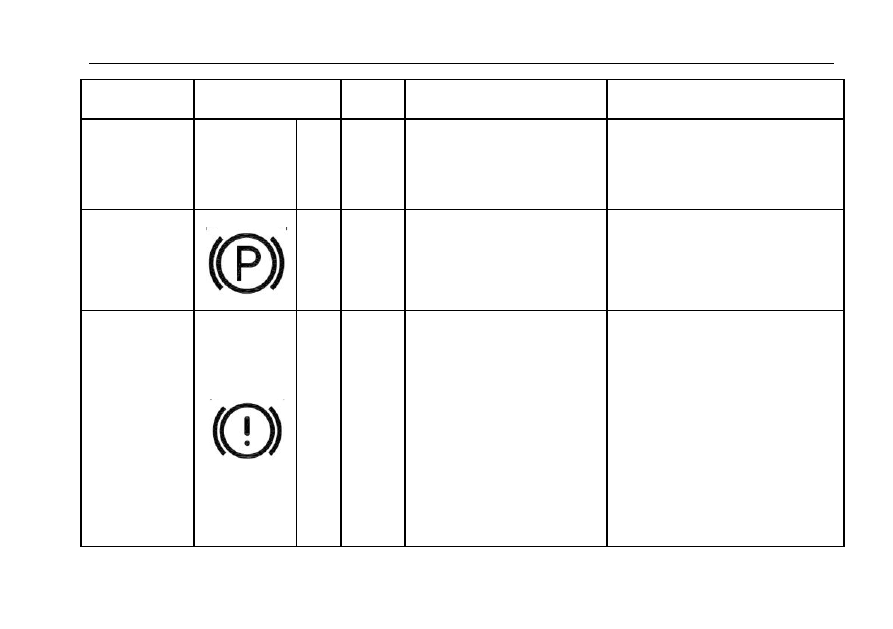

Parada de
emergencia

STOP

Roja

Sí

Seguridad - acompañada por
otras luces de falla encendidas



•

¡Pare inmediatamente y preste

atención a las condiciones del tráfico!

•

Solicite de inmediato la ayuda

ante la estación de servicio de
Sinotruk.

Freno de
estacionamiento



Roja

Sí

Información - Estado de freno
de estacionamiento, cuando la
velocidad del vehículo es
superior a 10 km/h sin que el
freno de estacionamiento no se
suelte, habrá una alarma sonora



Falla del sistema
de freno



Roja

Sí

Seguridad - cierta presión de
aire en el circuito de frenos de
cuatro vías es demasiado baja.



¡El vehículo no está listo para ser
manejado!

•

¡Pare inmediatamente y preste

atención a las condiciones del tráfico!

•

Permita que el motor funcione en

vacío a una velocidad mayor hasta
que la presión de aire alcance el valor
nominal (la información visualizada
desaparece).

•

Si la presión de aire del circuito

de freno no alcanza el valor nominal:
No mueva el vehículo y solicite de
inmediato la ayuda ante la estación de
servicio de Sinotruk.



96



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de detección

Señal
acústica



Significado

Comentarios / medidas
adicionales

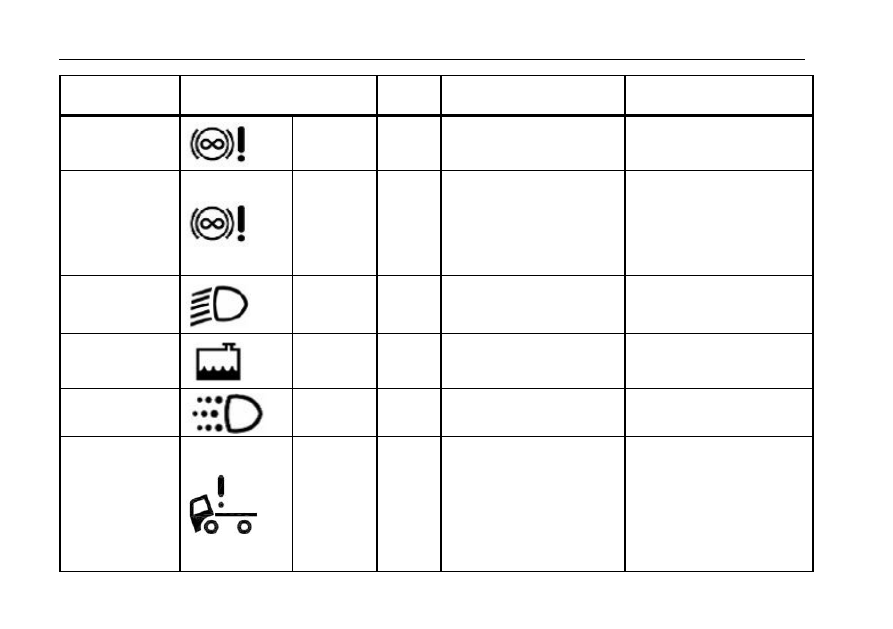

Falla grave del
retardador



Roja

No

Información - falla grave del
retardador



Solicite de inmediato la ayuda
ante la estación de servicio
de Sinotruk.

Falla general del
retardador



Amarilla

No

Información - falla general
del retardador



•

Por favor, tenga cuidado

de conducir, y maneje
despacio.

•

Solicite de inmediato la

ayuda ante la estación de
servicio de Sinotruk.

Luz de cruce



Verde

No

Información    - luz de cruce
encendida





Nivel bajo de
refrigerante



Roja

Sí

Información - nivel
demasiado bajo del
refrigerante del motor



Por favor, añada el
refrigerante a tiempo.

Luz de circulación
diurna



Verde

No

Información - luz de
circulación diurna encendida





Cabina no
bloqueada



Roja

Sí

Seguridad - bloqueo de la
cabina
La cabina no está bloqueada
por completo. Al menos un
sensor de contacto en el
sistema de bloqueo de la
cabina debe estar con
circuito abierto.



Bloquee la cabina
correctamente.

97



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de detección

Señal
acústica

Significado

Comentarios / medidas
adicionales

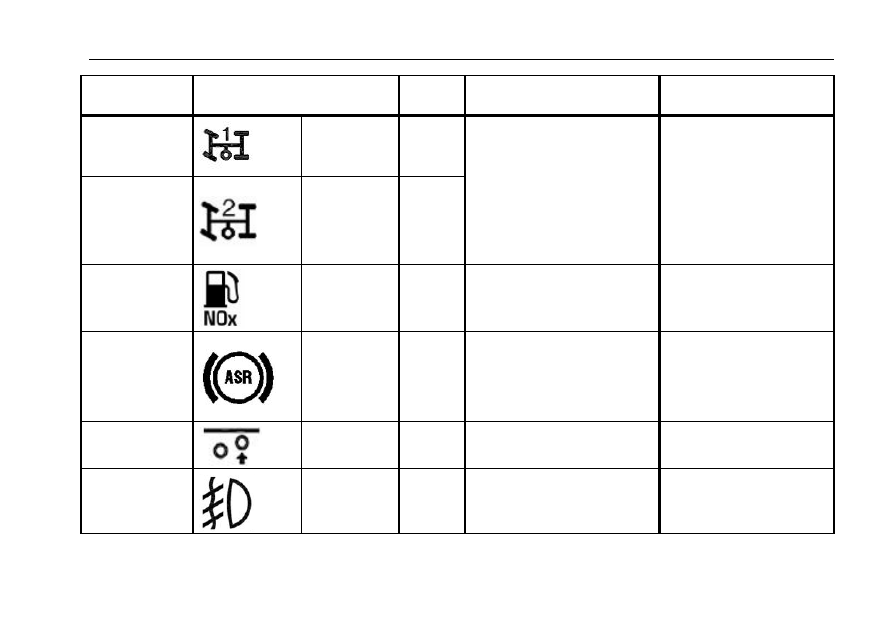

Toma de fuerza 1



Amarilla / roja  Sí

Información - Cuando la toma
de fuerza está funcionando la
luz de señal amarilla brilla, en
este momento si la velocidad
del vehículo es superior a 30
km/h y la velocidad de rotación
es superior a 1900r/min, la luz
de señal roja brillará y se emite
la alarma sonora



Reduzca la velocidad del
vehículo y la velocidad de
rotación.

Toma de fuerza 2



Amarilla / roja  Sí

Nivel bajo de
urea



Amarilla

No

Información- el nivel de la caja
de urea es inferior a 10%

Agregue urea.

Luz de trabajo de
ASR



Amarilla

No

Información - ASR



•

Ten cuidado de

empezar.

•

Solicite de inmediato

la ayuda ante la estación
de servicio de Sinotruk.

Eje de elevación



Verde

No

Información - eje de elevación
se eleva.





Luz antiniebla
delantera



Verde

No

Información    - luz antiniebla
delantera encendida






98



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de detección

Señal
acústica

Significado

Comentarios / medidas
adicionales

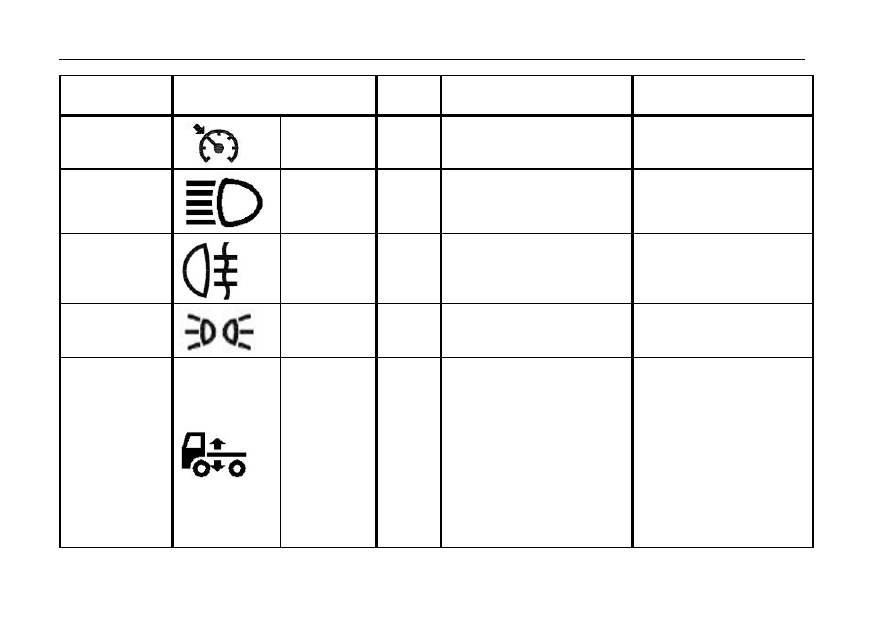

Crucero



Verde

No

Información - vehículo en
estado de crucero



Luz de carretera



Azul

No

Información    - luz de
carretera encendida



Luz antiniebla
trasera



Amarilla

No

Información    - luz antiniebla
trasera encendida



Luz pequeña



Verde

No

Información    - luz de posición
encendida





Alarma de la
suspensión de
aire



Roja

No

Estación de servicio -
suspensión de aire de control
electrónico
Suspensión de aire de control
electrónico (ECAS)
Si el bastidor baja: reducirá el
efecto de frenado.
Si el bastidor se eleva por
encima de la posición de
conducción: existe el riesgo
de dañar el amortiguador.



Por favor, tenga

cuidado de conducir, y
maneje despacio.



Solicite de inmediato la

ayuda ante la estación de
servicio de Sinotruk.




99



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de
detección

Señal
acústica

Significado

Comentarios / medidas adicionales

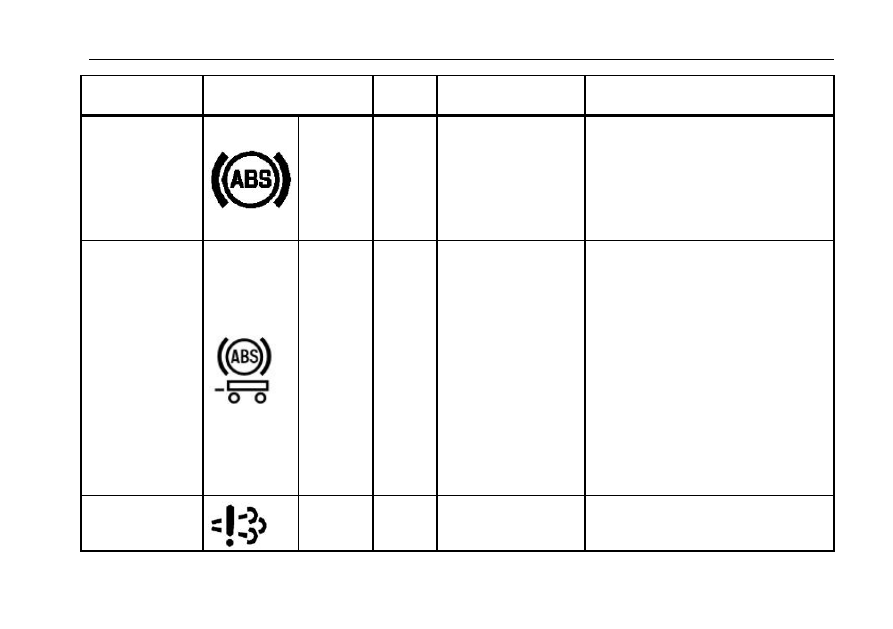

Alarma ABS del
vehículo principal



Amarilla

No

Información - falla del
sistema de ABS

¡Por favor maneje lenta y
cuidadosamente!

•

La tendencia de bloqueo de rueda

está aumentando. Por favor, tenga
cuidado de frenar.

•

Solicite de inmediato la ayuda ante

la estación de servicio de Sinotruk.

Alarma ABS de
remolque



Amarilla

No

Información - ABS sólo
tiene parte de la
función

¡Por favor maneje lenta y
cuidadosamente!

•

La tendencia de bloqueo de rueda

está aumentando. Por favor, tenga
cuidado de frenar.

•

Verifique las conexiones de

enchufe del tractor y remolque; si es
necesario, limpie los enchufes para
asegurar conexiones confiables.

•

Verifique los cables de conexión

del tractor y remolque, si es necesario,
reemplace con cables de conexión
nuevos.

•

Solicite de inmediato la ayuda ante

la estación de servicio de Sinotruk.

Alarma de emisión
excesiva



Amarilla

No

Información - emisión
excesiva



Solicite de inmediato la ayuda ante la
estación de servicio de Sinotruk.



100



Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de
detección

Señal
acústica

Significado

Comentarios / medidas
adicionales

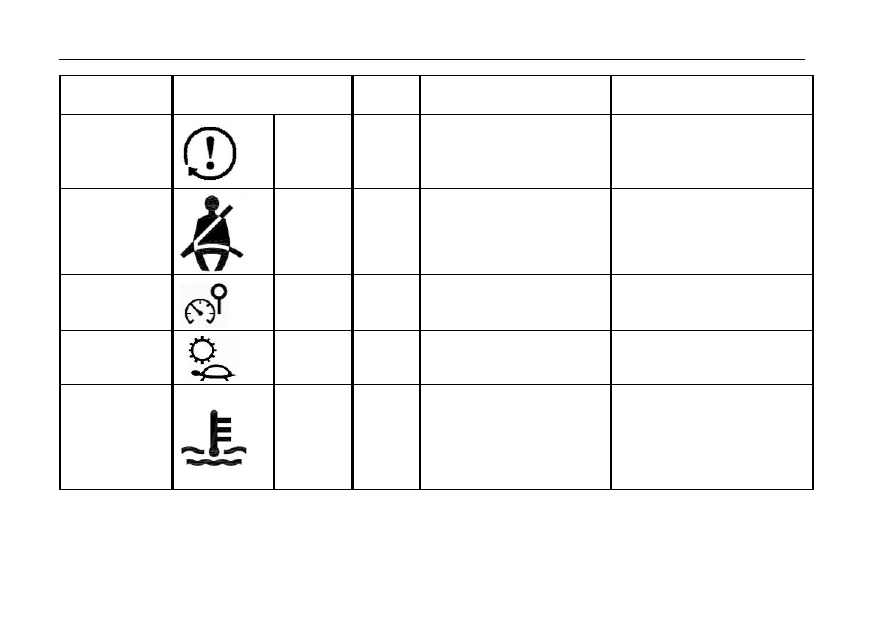

Exceso de
velocidad del
motor



Roja

Sí

Función    - motor
La velocidad de rotación del
motor supera el valor
establecido.



¡Cambie a la marcha de alta
velocidad o reduzca la
velocidad de conducción!

Falla del cinturón
de seguridad



Roja

No

Función - control del cinturón
de seguridad
El conductor no lleva puesto el
cinturón de seguridad.

El conductor debe abrocharse el
cinturón de seguridad.

Exceso de
velocidad del
vehículo



Amarilla

No

Función    - la velocidad del
vehículo supera el valor
establecido.



Reduzca la velocidad de
conducción.

Marcha baja



Verde

No

Información - la transmisión
está colocada en la marcha
baja





Temperatura alta
del refrigerante



Roja

No

Estación de servicio - la
temperatura del refrigerante
del motor es demasiado alta.



•

Cambie a la marcha baja

para mejorar la refrigeración del
motor.

•

Compruebe el nivel del

refrigerante, si es necesario,
añada el refrigerante.



101



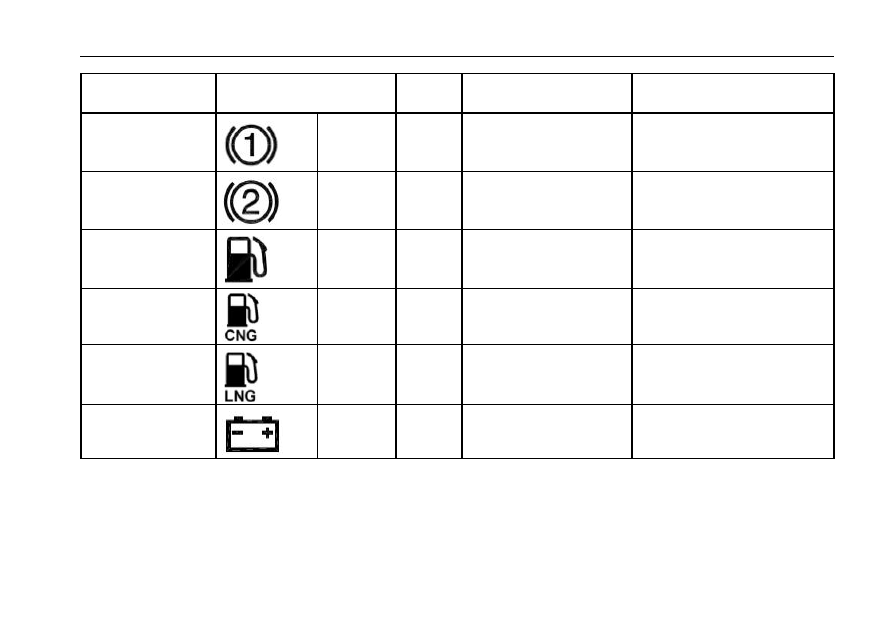

Pantalla del conductor e información visualizada en el panel de la luz de detección



Descripción de
información

Panel de la luz de
detección

Señal
acústica

Significado

Comentarios / medidas
adicionales

Luz indicadora de
presión de aire 1



Verde

No

Seguridad

Indicar la presión de aire
del circuito de freno 1



Luz indicadora de
presión de aire 2



Verde

No

Seguridad

Indicar la presión de aire
del circuito de freno 2



Nivel bajo de
combustible



Amarilla

No

Información    - el nivel de
combustible es bajo




Llene combustible.

Nivel bajo de CNG



Amarilla

No

Información    - CNG bajo



Llene CNG.

Nivel bajo de LNG



Amarilla

No

Información - LNG bajo



Llene LNG.

Alarma de bajo (alto)
voltaje



Roja

Sí

Estación de servicio -
control de carga



Solicite de inmediato la ayuda
ante la estación de servicio de
Sinotruk.



102



Interruptor combinado izquierdo

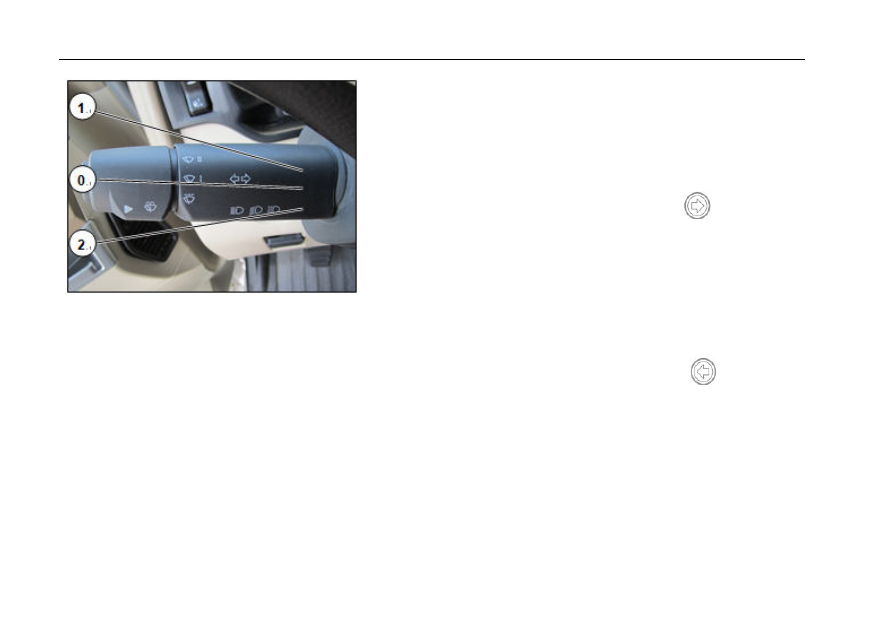

Interruptor combinado izquierdo

Está situado bajo el volante, y en la parte izquierda de la
columna de dirección.

  Indicar el giro a la derecha

    Indicar el giro a la izquierda

Indicar el giro a la derecha

Coloque el interruptor combinado izquierdo a la posición



y la luz indicadora de giro a la derecha

en el cuadro de

instrumentos brilla. Si tiene un remolque conectado, la luz
indicadora de remolque / semiremolque derecho

también brillará. Cuando el volante vuelve a la

posición de seguir recto, el interruptor combinado izquierdo
volverá automáticamente a la posición 0.

Indicar el giro a la izquierda

Coloque el interruptor combinado izquierdo a la posición



y la luz indicadora de giro a la izquierda

en el cuadro de

instrumentos brilla. Si tiene un remolque conectado, la luz

indicadora de remolque / semiremolque izquierdo



también brillará. Cuando el volante vuelve a la posición de
seguir recto, el interruptor combinado izquierdo volverá
automáticamente a la posición 0.





103



Interruptor combinado izquierdo

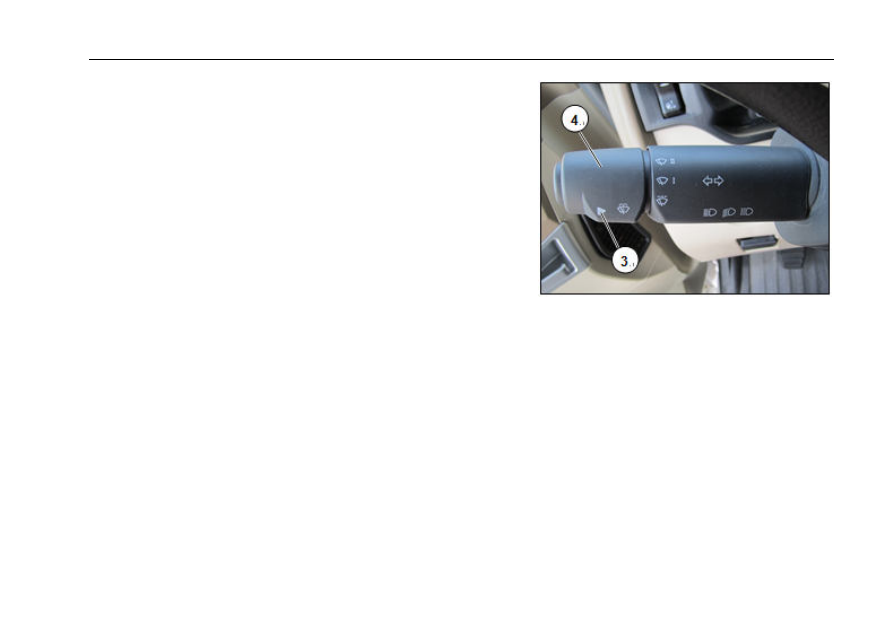

Limpiaparabrisas

Cuando la flecha del mango del interruptor

  está en la

posición que se muestra en la figura, indica el
"limpiaparabrisas desactivado", seguido de "limpieza
intermitente", "limpieza normal" y "limpieza rápida".

Lavaparabrisas

•

Presione  el  botón

  brevemente  (hasta  1  segundo)

hasta  el  final,  el  lavaparabrisas  rocía  una  vez  el  líquido  de
lavado y agua circulante para el parabrisas.

•

Presione el botón

  brevemente (más que 1 segundo)

hasta el final, el lavaparabrisas rocía tres veces el líquido de
lavado y agua circulante para el parabrisas.

•

Mantenga  presionado  el  botón

  hasta  el  final,  el

lavaparabrisas  rocía  continuamente  el  líquido  de  lavado  y
agua circulante para el parabrisas.







104



Interruptor de llave

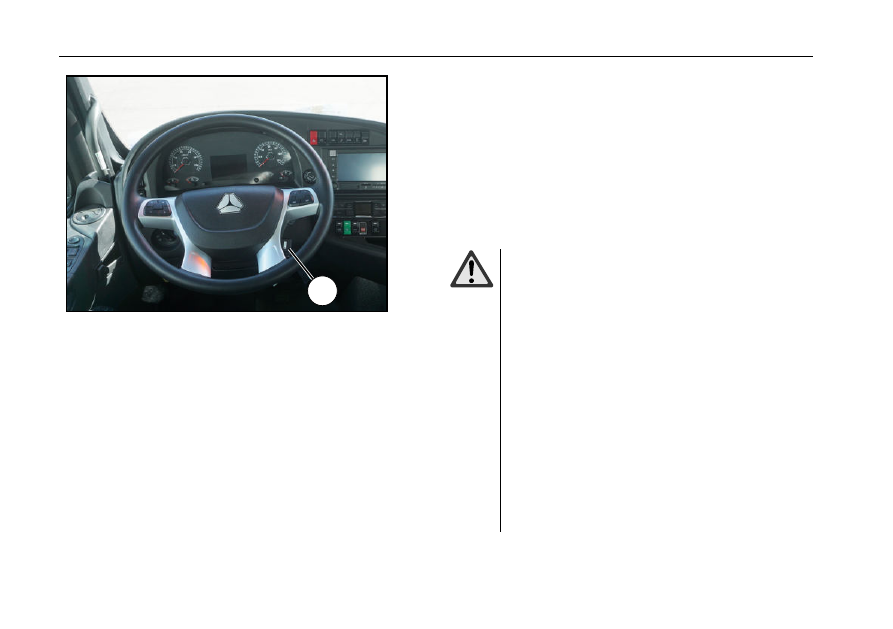

Interruptor de llave

El interruptor de llave

  está situado a la derecha de la

columna de dirección.

•

Cuando  la  llave  se  coloca  en  la  posición  "0",  todo  el

automóvil queda apagado, en eso puede sacar la llave.

•

Coloque  la  llave  en  la  posición  "I",  para  conectar  los

equipos eléctricos cuando el vehículo esté parado.

•

Coloque la llave en la posición de conducción "II".

•

Coloque  la  llave  en  la  posición  "III"  para  arrancar  el

motor.




¡Advertencia!
- Al arrancar el vehículo, es necesario girar la
llave a la posición "

", después de soltar la

llave,  se  volverá  automáticamente  a  la
posición "

".

- Si desea volver a arrancar el motor girando
la llave a la posición "III", la llave debe girarse
a  la  posición  "0"  para  luego  girarse  a  la
posición "III" y arrancar el motor.
- No gire el interruptor de llave a la posición
"0"  mientras  conduce,  de  lo  contrario,  el
interruptor  de  llave  bloqueará  el  volante  y  el
vehículo no podrá girar.
- Cuando salga del vehículo, quite la llave del
interruptor de llave, incluso durante un corto
período  de  tiempo.  De  lo  contrario,  niños  o
personal  no  autorizado  pueden  arrancar  el
motor y encender el vehículo.



















Content      ..     5      6      7      8     ..
