Глава 21. Система кондиционирования воздуха



1003

Надписи на рисунке: 1. Соединительная крышка. 2. Расширительный клапан. 3.
Контроллер автоматического компрессора. 4. Испаритель. 5. Опора крепления. 6.
Сердечник обогревателя. 7. Кожух обогревателя.

2. Электропривод вентилятора в сборе, электропривод переключения
режима циркуляции воздуха в салоне.

1). Демонтаж и установка.

Последовательность демонтажа электропривода вентилятора в сборе и электропривода
переключения режима циркуляции воздуха в салоне показана на рисунке 21-29.



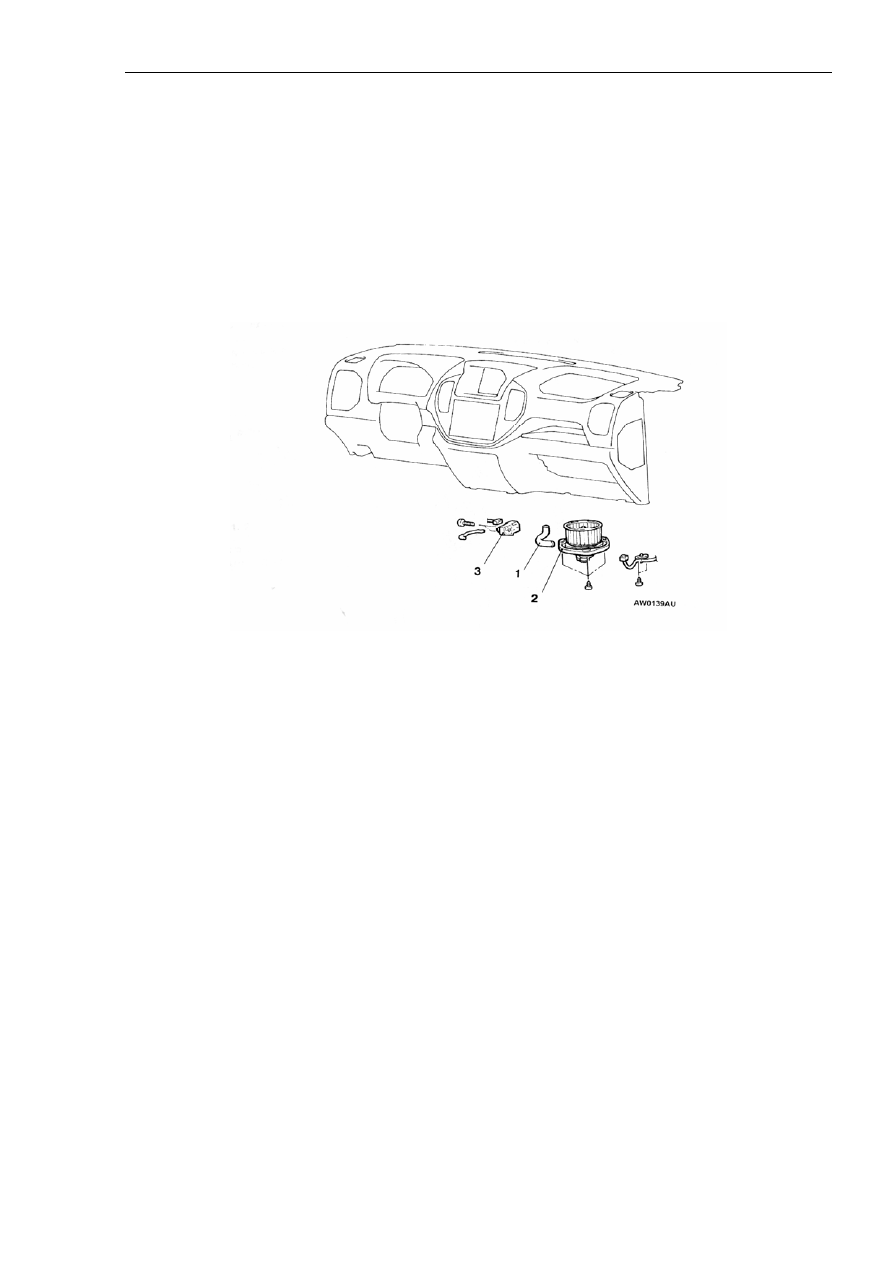

Рисунок 21-29.

Надписи на рисунке: Разборка электропривода вентилятора в сборе. 1. Гибкий шланг. 2.
Электропривод вентилятора в сборе. Последовательность разборки электропривода
переключения режима циркуляции воздуха в салоне. Демонтаж и установка бардачка (см.
Описание в соответствующей главе руководства). 3. Электропривод переключения
режима циркуляции воздуха в салоне.

2). Проверка.

(См. рисунки 21-30, 21-31).

(1). Проверка электропривода вентилятора.

Подключить электрическое питание от аккумулятора непосредственно на контакты
электропривода, проверить, будет ли вращаться электродвигатель. Кроме того,
одновременно проверить наличие ненормального шума при вращении электропривода.

Глава 21. Система кондиционирования воздуха



1004



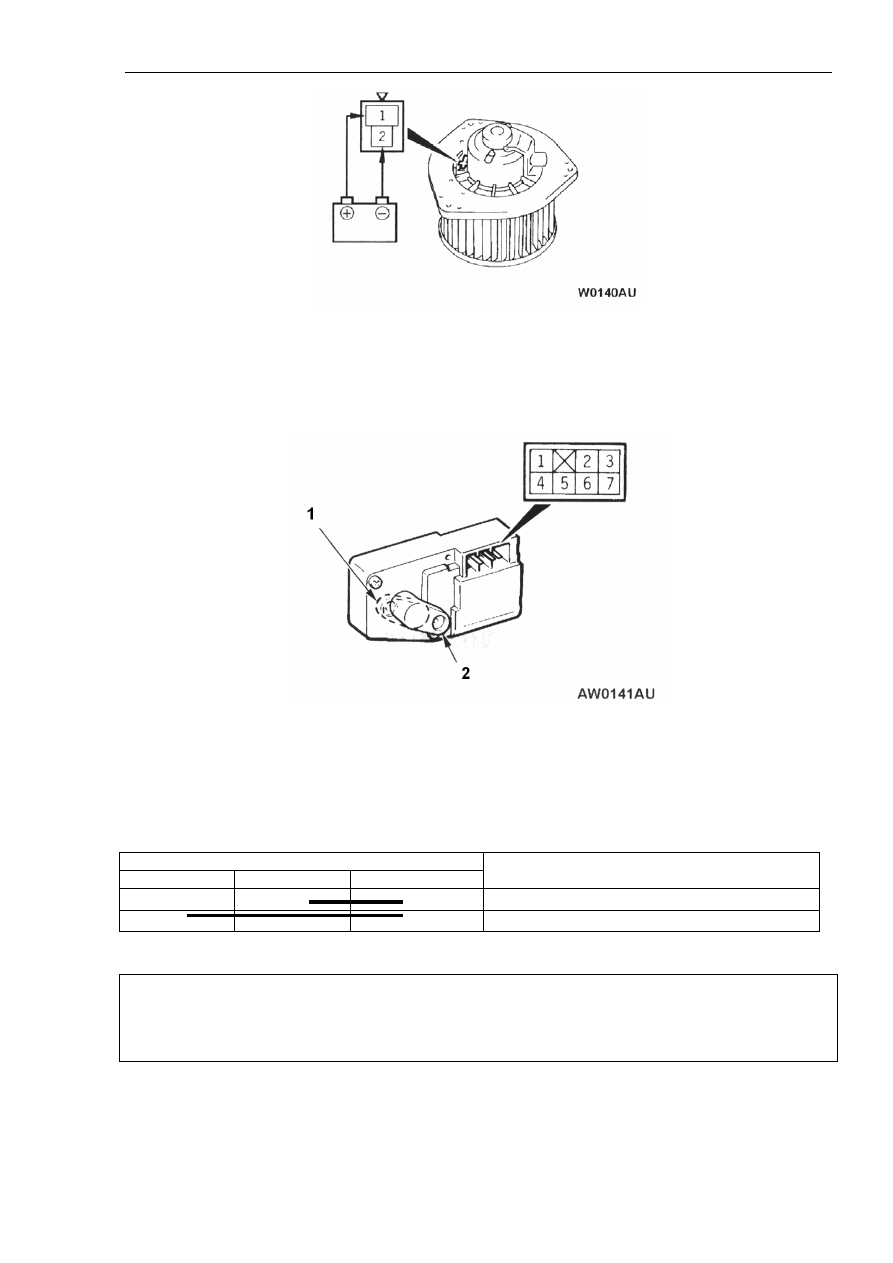

Рисунок 21-30.

(2). Проверка электропривода переключения режима циркуляции воздуха в салоне (см.
таблицу 21-16).



Рисунок 21-31.

Надписи на рисунке: 1. Внутренняя циркуляция. 2. Забор наружного воздуха.

Таблица 21-16.

Контакты на разъеме соединения с кабельной шиной

4 6  7

Движение вилки переключения



Ө +

Поворот в положение забора наружного воздуха

Ө   +

Поворот в положение внутренней циркуляции



Внимание:

При достижении вилкой переключения предельного положения в каждом направления
необходимо отключить электрическое питание привода.

Глава 21. Система кондиционирования воздуха



1005

21.6. Компрессор.

1. Демонтаж и установка.

* Операции, выполняемые до начала демонтажа.

- Спуск хладагента из системы (см. описание выше в данной главе).

* Операции, выполняемые после завершения установки.

- Заправка системы хладагентом (см. описание выше в данной главе).

- Проверка натяжения приводного ремня компрессора (см. описание в главе «Двигатель» в
разделе с инструкциями по регулировке).

Последовательность демонтажа показана на рисунке 21-32.





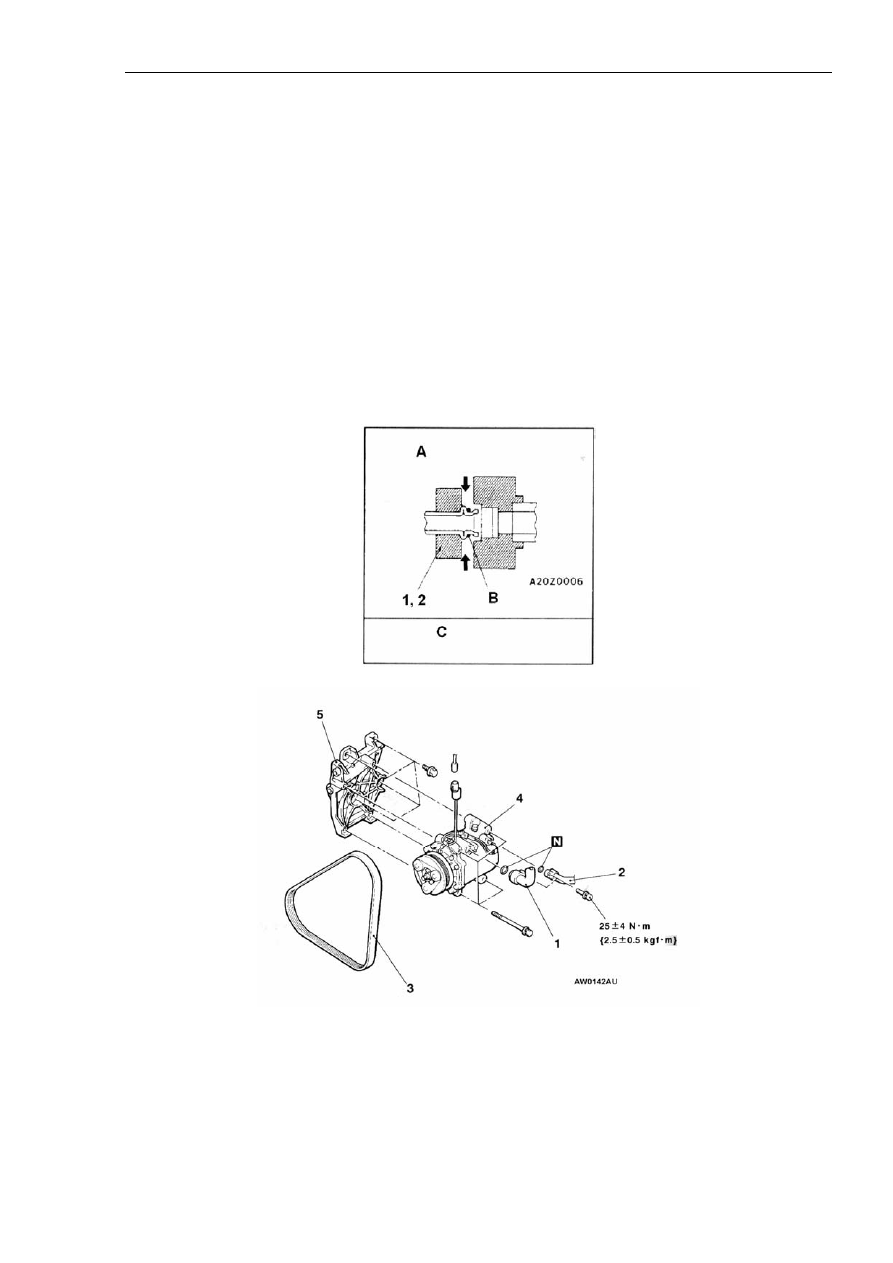

Рисунок 21-32.

Надписи на рисунке: A. Место соединения трубки. B. Кольцевое уплотнение. C. Марка
компрессорного масла: SUN PAG 56. 1. Соединение гибкого всасывающего шланга. 2.
Соединение гибкого выпускного шланга. 3. Приводной ремень компрессора. 4.
Компрессор. 5. Монтажный кронштейн компрессора.

Глава 21. Система кондиционирования воздуха



1006

1). Важнейшие моменты разборки.

(1). Демонтаж трубок и шлангов системы кондиционирования.

Во избежание попадания пыли и посторонних предметов из окружающей среды вовнутрь
системы плотно закрывать отверстия снятых трубок и шлангов, а также соединительный
штуцер испарителя.

Внимание:



Во избежание поглощения атмосферной влаги компрессорным маслом и осушителем
плотно закрывать отверстия вех шлангов.

(2). Демонтаж приводного ремня (смотри рисунок 21-33).



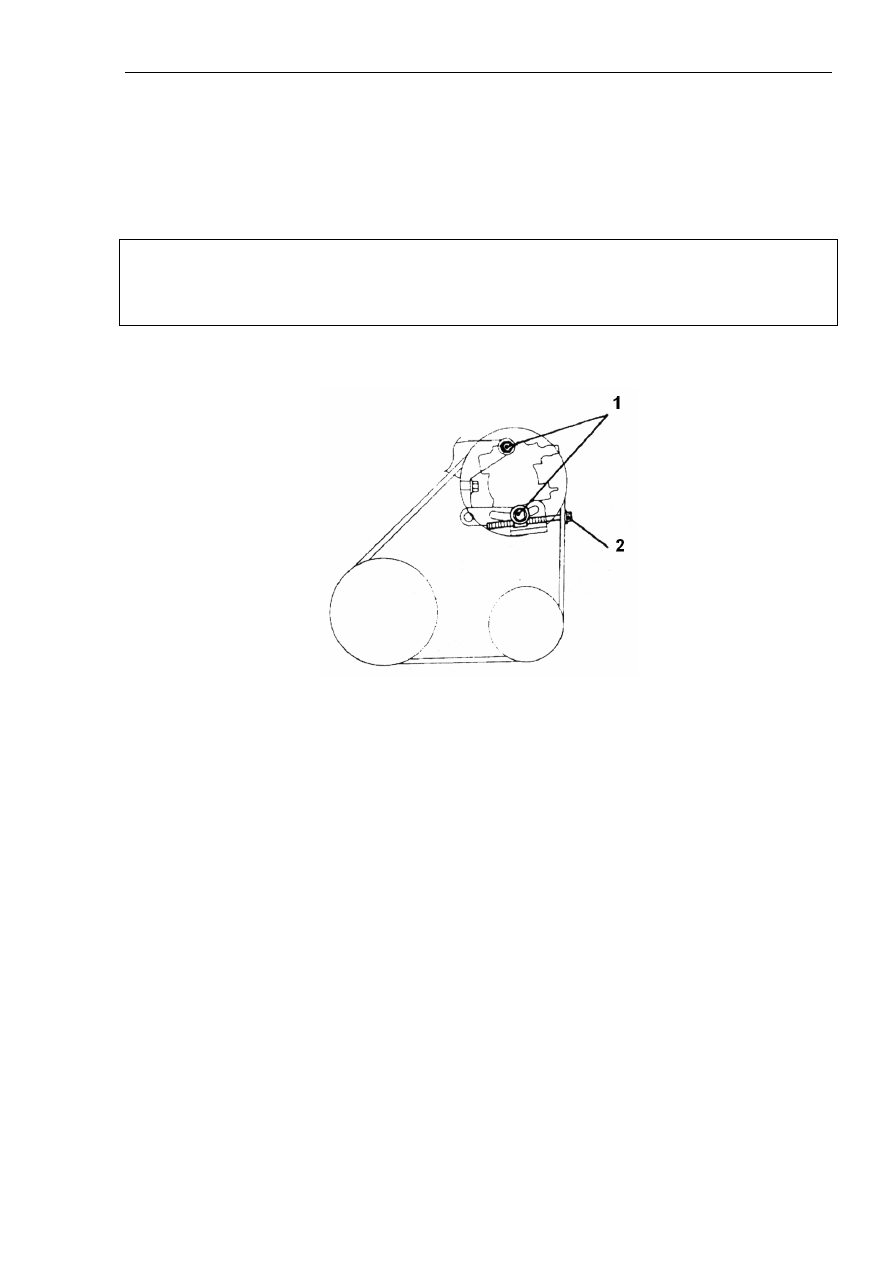

Рисунок 21-33.

Надписи на рисунке: 1. Монтажные болты. 2. Регулировочный болт.

1. Ослабить монтажный болт.

2. Ослабить регулировочный болт и снять приводной ремень.

(3). Демонтаж компрессора.

Проследить, чтобы при снятии компрессора не пролилось компрессорное масло.

2). Важнейшие моменты монтажа.

Перед установкой компрессора сначала необходимо отрегулировать количество масла в
системе, выполнив перечисленные ниже операции, и только после этого устанавливать
компрессор.

(1). Измерить количество масла в снятом кондиционере (X см

3

 (cc)).

(2). Рассчитать по приведенной ниже формуле количество масла, которое необходимо
слить из нового компрессора, затем установить компрессор.
