Hafei Princip. Руководство - часть 248





Глава 21. Система кондиционирования воздуха



999

1). Важнейшие моменты разборки.

* Демонтаж тяги переключения режима обдува и тяги управления регулировкой
температуры.

Демонтаж зажимов тяг управления:

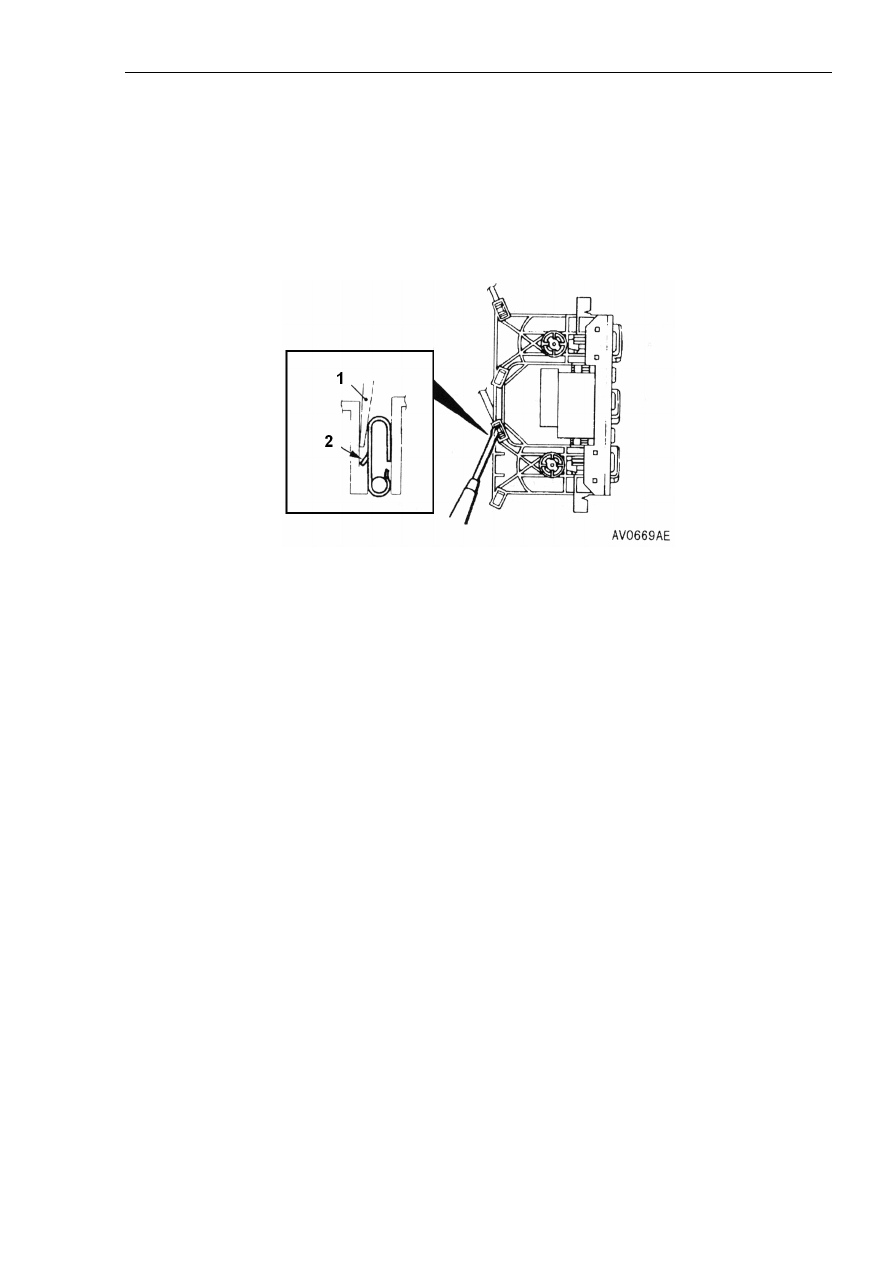

Как показано на рисунке 21-25, вставить отвертку с плоским жалом с нижней стороны
блока панели управления до контакта с зажимом, снять зажим.



Рисунок 21-25.

Надписи на рисунке: 1. Отвертка. 2. Зажим.

21.5. Обогреватель, вентиляторы.

1. Обогреватель.

(см. рисунок 21-26).

1). Демонтаж и установка.

Операции, выполняемые перед демонтажем и после установки.

* Слить и заправить жидкость в системе охлаждения (описание приводится в
соответствующей главе настоящего руководство).

* Демонтаж и установка кожуха воздушного фильтра и гибкого впускного воздушного
шланга (описание приводится в соответствующей главе настоящего руководства).

* Демонтаж и установка приборной панели (описание приводится в соответствующей
главе настоящего руководства).

* Демонтаж и установка рулевой колонки (описание приводится в соответствующей главе
настоящего руководства).

* Демонтаж и установка модуля подушек безопасности со стороны пассажира (описание
приводится в соответствующей главе настоящего руководства).

Глава 21. Система кондиционирования воздуха



1000

* Демонтаж и установка блока панели управления обогревателя (описание приводится в
соответствующем разделе данной главы).

* Спуск хладагента из системы и заправка после завершения установки (описание
приводится в соответствующем разделе данной главы).

Внимание:

При выполнении операций демонтажа и установки на автомобилях, оборудованных
системой подушек безопасности следить за тем, чтобы предметы не задевали электронный
блок управления системой подушек безопасности.

Последовательность демонтажа обогревателя и блока вентиляторов.





Глава 21. Система кондиционирования воздуха



1001





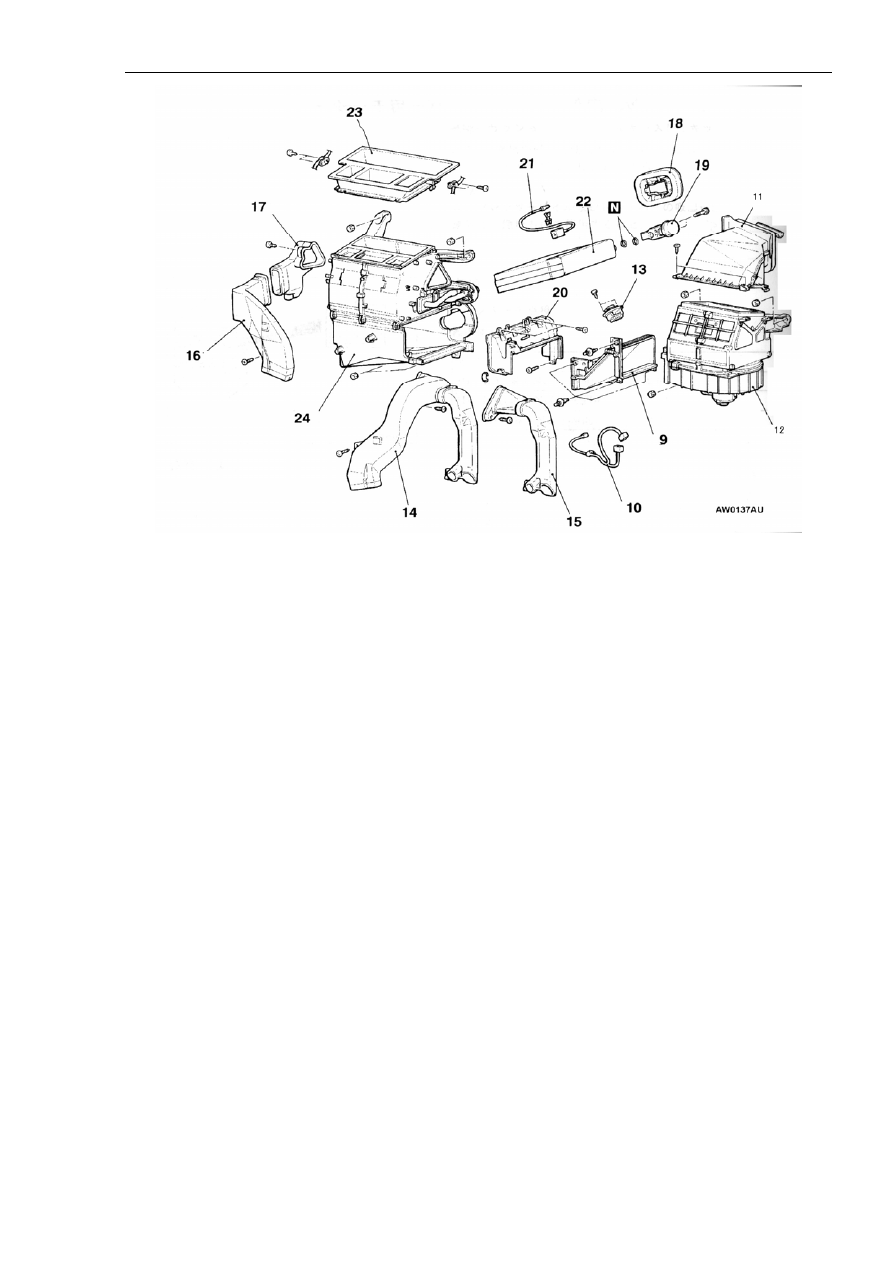

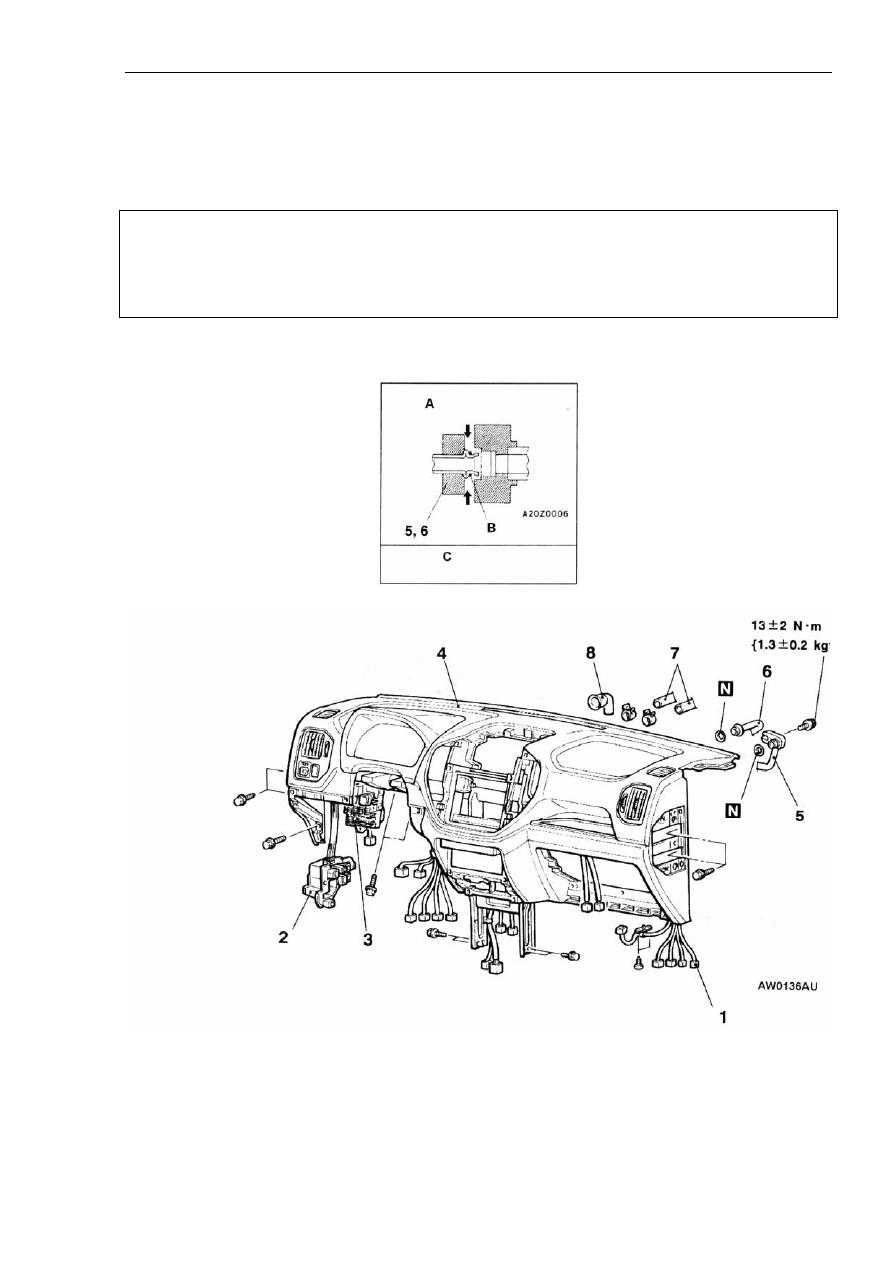

Рисунок 21-26.

Надписи на рисунке: N. Обозначение уплотнительного кольца. A. Место соединения
трубки. B. Кольцевое уплотнение. C. Марка компрессорного масла: SUN PAG 56. 1.
Разъем кабельной шины приборной панели в сборе. 2. Соединения со штепсельными
разъемами. 3. Соединение с блоком перемычек. 4. Приборная панель. 5. Соединение
всасывающего воздушного шланга. 6. Соединение трубки высокого давления. 7.
Соединение водяной магистрали обогревателя. 8. Капельная трубка. 9. Соединительная
трубка. 10. Кабельная шина кондиционера. 11. Направляющий впускной воздушный
канал. 12. Обогреватель. 13. Резистор регулировки интенсивности. 14. Задний канал
обдува A (пассажирского сиденья, для автомобилей, оборудованных задним каналом
обдува). 15. Канал обдува на ноги (пассажирского сиденья, для автомобилей,
оборудованных задним каналом обдува). 16. Задний канал обдува A (водительского
сиденья, для автомобилей, оборудованных задним каналом обдува). 17. Канал обдува на
ноги (водительского сиденья, для автомобилей, оборудованных задним каналом обдува).
18. Уплотнительная крышка. 19. Расширительный клапан. 20. Соединительная крышка.
21. Контроллер автоматического компрессора. 22. Испаритель. 23. Гнездо центрального
канала обдува. 24. Обогреватель в сборе.

Важнейшие моменты демонтажа.

1. Отсоединение трубок и шлангов системы кондиционирования.

Во избежание попадания пыли и других посторонних предметов из окружающей среды
вовнутрь системы необходимо герметично закрывать отверстия соединений испарителя и
отверстия снятых труб и шлангов.

Глава 21. Система кондиционирования воздуха



1002

Внимание:

Плотно закрыть отверстия всех труб и шлангов, а также их соединений для
предотвращения поглощения влаги маслом в системе кондиционирования и осушителем.

2). Проверка.

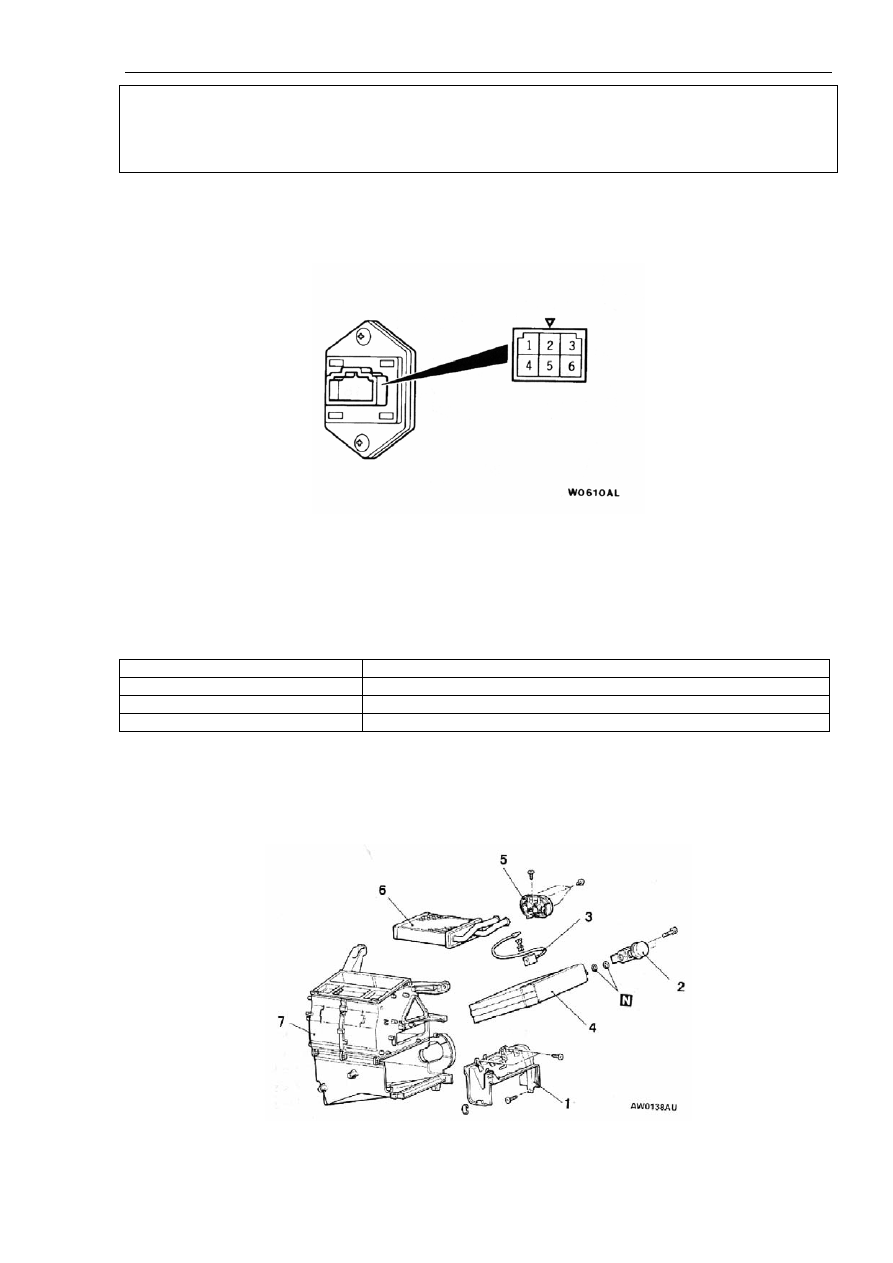

Проверка регулировочного резистора показана на рисунке 21-27.



Рисунок 21-27.

Стандартные значения приведены в таблице 21-25.

Таблица 21-25.

Измеряемые контакты

Стандартное значение электрического сопротивления (Ом)

HI-LO (замыкание контактов 1-3)

2,54

HI-HL (замыкание контактов 1-6)

1,24

HI-MH (замыкание контактов 1-4)

0,6



3). Разборка и сборка.

(См. рисунок 21-28).



Рисунок 21-28.
