Глава 21. Система кондиционирования воздуха



995

(2). Проверить частоту вращения двигателя в режиме холостого хода, которая должна
находиться в пределах стандартного диапазона.

Стандартное значение: 650±50 об/мин.

(Величина частоты вращения двигателя в режиме холостого хода автоматически
контролируется электронной системой управления двигателем и не подлежит
самостоятельной регулировке).

(3). Установить выключатель кондиционера в положение ‘ON’. Когда кондиционер начнет
работать, проверить частоту вращения двигателя в режиме холостого хода, которая
должна находиться в пределах стандартного диапазона.

Стандартное значение:

- при низкой нагрузке кондиционера: 700±50 об/мин;

- при высокой нагрузке кондиционера: 850±50 об/мин.

21.4.  Панель  управления  системой  кондиционирования  в  сборе
(с выключателем кондиционера).

1. Демонтаж и установка.

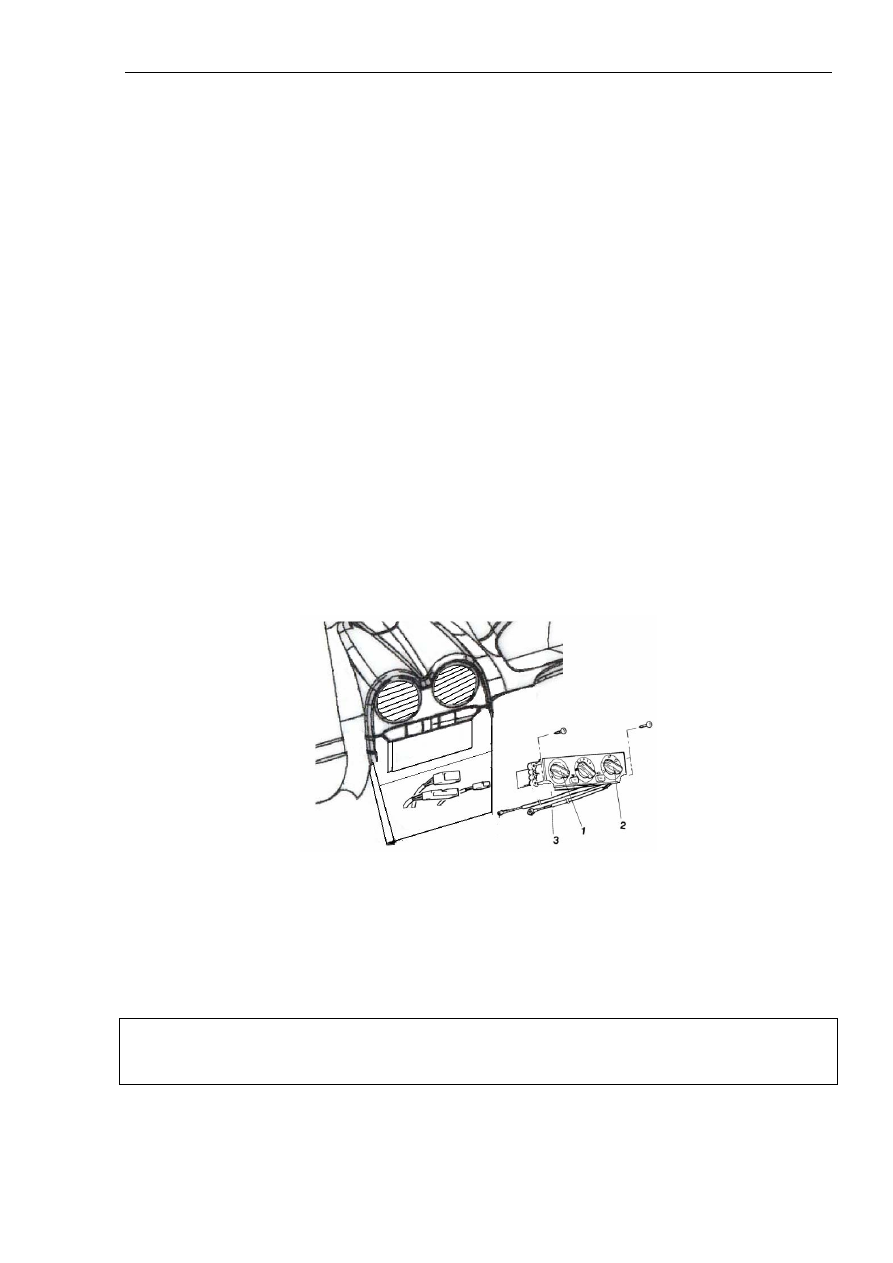

Последовательность демонтажа показана на рисунке 21-18.



Рисунок 21-18.

Надписи на рисунке: 1. Тяга управления регулировкой температуры и соединение
заслонки камеры смешивания воздуха. 2. Тяга переключения режимов обдува соединение
заслонки управления режимами обдува. 3. Панель управления системой
кондиционирования в сборе

Внимание:

Можно воспользоваться инструкциями по монтажу приемника с проигрывателем.

Глава 21. Система кондиционирования воздуха



996

1). Важнейшие моменты установки.

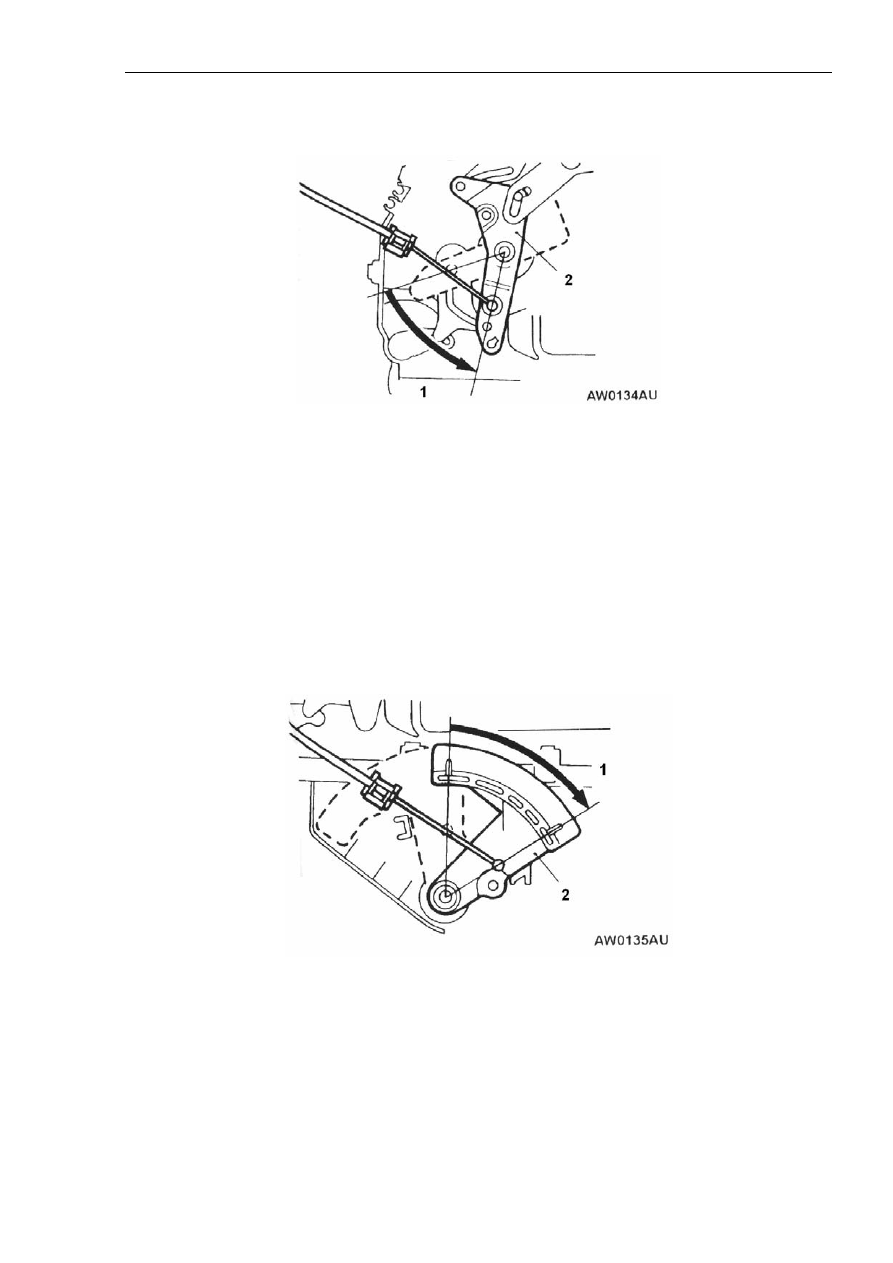

* Соединение тяги заслонки камеры смешивания воздуха (см. рисунок 21-19).



Рисунок 21-19.

Надписи на рисунке: 1. Положение DEF (обогрев стекол). 2. Рычаг управления заслонкой
переключения режимов обдува.

1. Установить ручку переключателя режимов обдува на панели управления системой
кондиционирования в положение ‘DEF’ (обдув стекол).

2. Установить рычаг управления заслонкой переключения режимов обдува в положение
‘DEF’ (повернуть рычаг управления влево до упора), установить тягу.

* Соединение тяги управления регулировкой температуры (см. рисунок 21-20).



Рисунок 21-20.

Надписи на рисунке: 1. Положение ‘MAX HOT’ (максимальный нагрев). 2. Рычаг
управления заслонкой регулировки смешивания воздуха.

1. Установить ручку регулировки температуры воздуха на панели управления системой
кондиционирования в положение ‘MAX HOT’ (максимальный нагрев).

Глава 21. Система кондиционирования воздуха



997

2. Установить рычаг управления заслонкой регулировки смешивания воздуха в положение
максимального нагрева ‘MAX HOT’ (повернуть рычаг управления вправо до упора),
установить тягу.

2). Проверка.

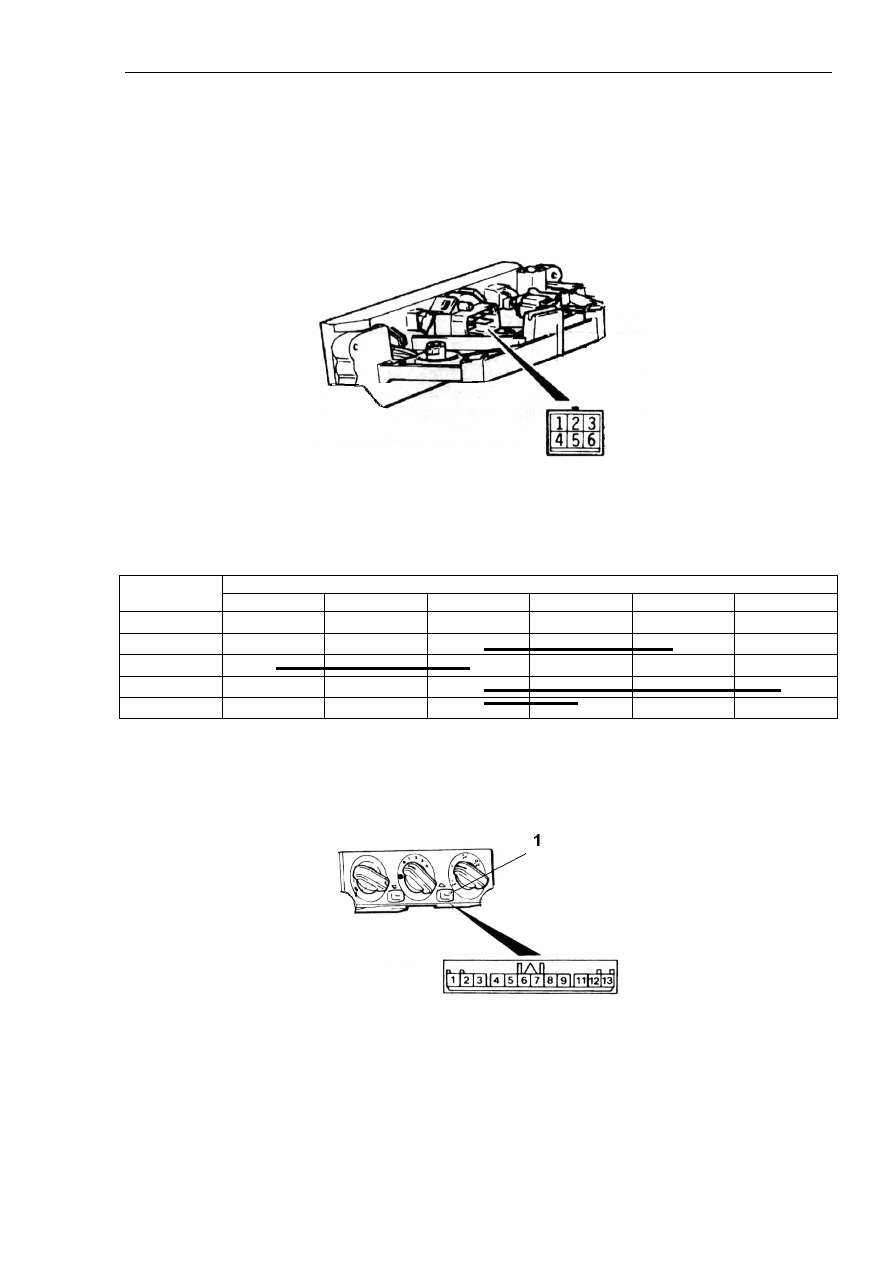

1. Проверка проводимости выключателя вентиляторов (см. рисунок 21-21, таблицу 21-12).



Рисунок 21-21.

Таблица 21-12.

Номера контактов

Положение

выключателя

1 2 3 4 5 6

0 (OFF)













1





○



○



2

○



○







3





○





○

4





○

○







2. Проверка проводимости переключателя режимов циркуляции воздуха в салоне (см.
рисунок 21-22, таблицу 21-13).



Рисунок 21-22.

Надписи на рисунке: 1. Кнопка переключения режимов циркуляции воздуха в салоне.

Таблица 21-13.

Глава 21. Система кондиционирования воздуха



998

Номера контактов

Положение переключателя

1 2 3

IND

4 8 9

Циркуляция воздуха внутри салона (RECIREC)



○

○



○

Забор наружного воздуха (FRESH)

○



○









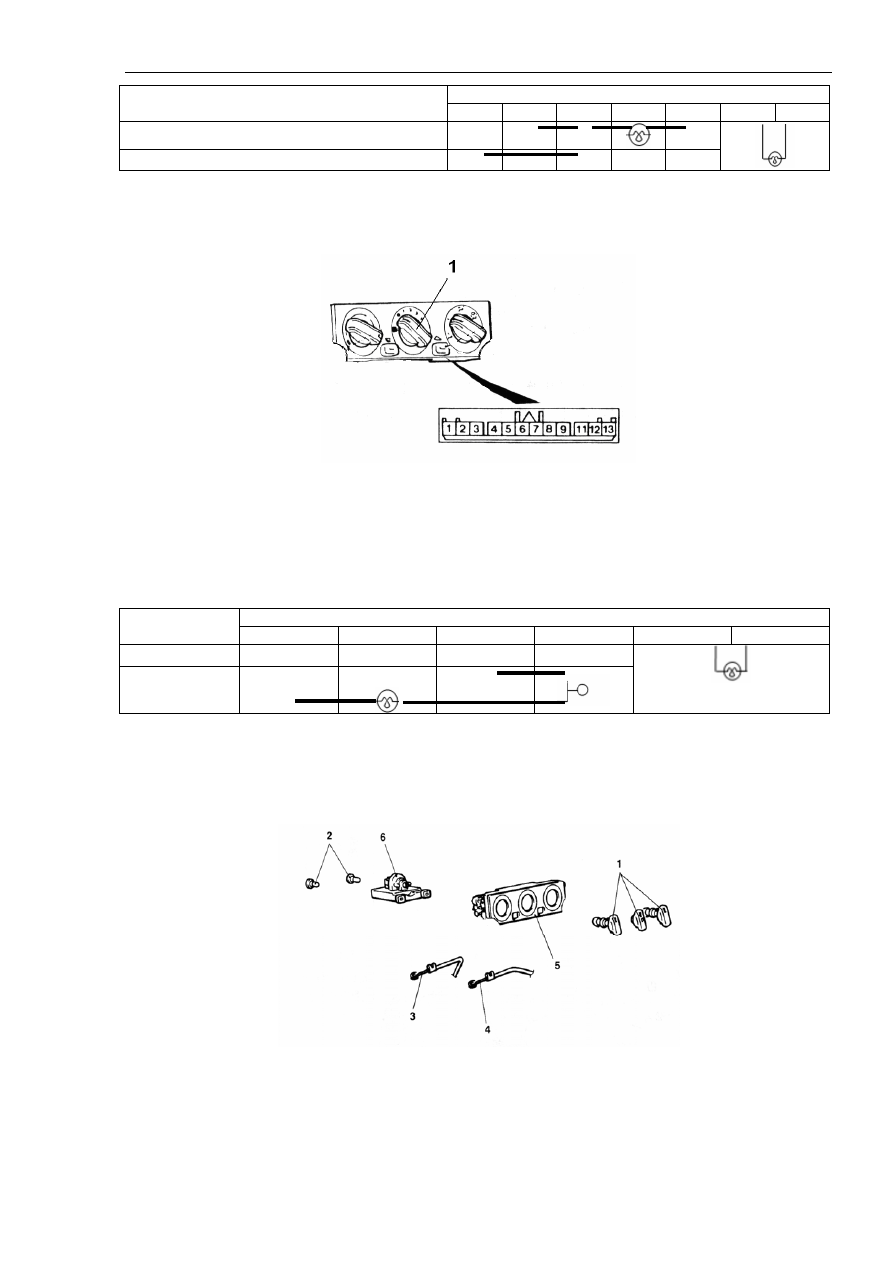

3. Проверка проводимости выключателя кондиционера (см. рисунок 21-23, таблицу 21-14).



Рисунок 21-23.

Надписи на рисунке: 1. Выключатель кондиционера.

Таблица 21-14.

Номера контактов

Положение

переключателя

5 IND 6  7  8  9

OFF









ON



○





○







ILL



2. Разборка и сборка.

Последовательность разборки показана на рисунке 21-24.



Рисунок 21-24.

Надписи на рисунке: 1. Поворотные ручки в сборе. 2. Клапаны. 3. Тяга переключения
режима обдува. 4. Тяга управления регулировкой температуры. 5. Панель управления. 6.
Выключатель в сборе.
