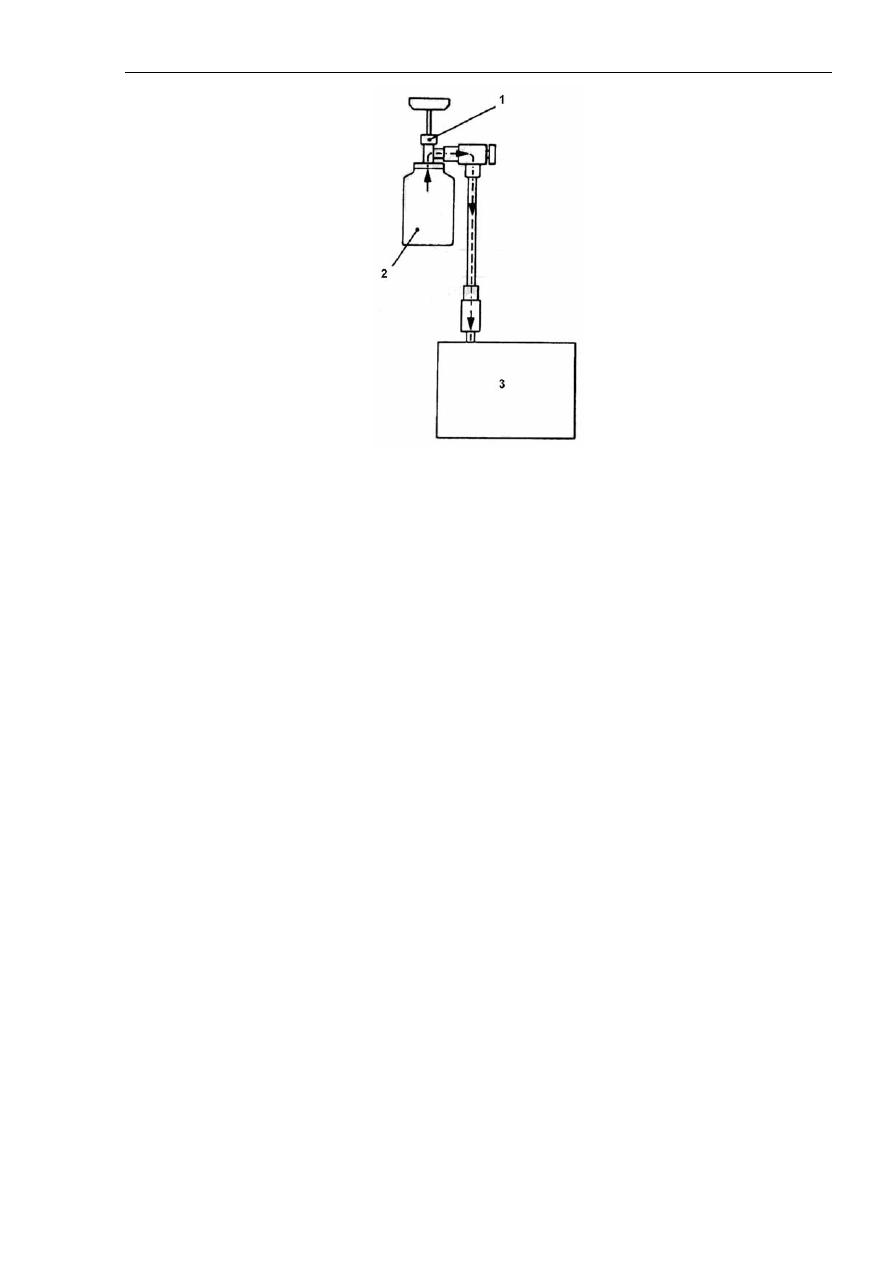

Рисунок 21-8.

Надписи на рисунке: 1. Заправочный клапан. 2. Заправочная канистра (емкость с
хладагентом). 3. Заправочный клапан низкого давления.

(22). Запустить двигатель.

(23). Включить кондиционер и установить самую низкую температуру (режим
максимального охлаждения).

(24). Установить стабильную частоту вращения двигателя 1500 оборотов в минуту.

(25). Закрутить ручку адаптивного клапана (клапан открыт), заправить систему
хладагентом до заданного количества.

Внимание:



Если заправочная канистра в этот момент будет перевернута, жидкий хладагент под
давлением может попасть в компрессор, что может привести к повреждению компрессора
под давлением сжатой жидкости. Держать заправочную канистру вертикально, чтобы
хладагент поступал в газообразном состоянии.

(26). После завершения заправки хладагентом выкрутить ручку адаптивного клапана до
отказа (клапан закрыт).

(27). Закрутить ручку заправочного клапана (клапан закрыт).

Отсоединить быстросъемный разъем (для низкого давления) от заправочного клапана
низкого давления.



Глава 21. Система кондиционирования воздуха



984

Внимание:



Если в заправочной канистре осталась жидкость, плотно закрутить заправочный клапан и
адаптивный клапан, чтобы обеспечить сохранность оставшегося хладагента для
дальнейшего применения.

6. Дозаправка хладагентом с помощью заправочной канистры, когда
количество хладагента недостаточное.

(См. рисунки 21-9, 21-10, 21-11).



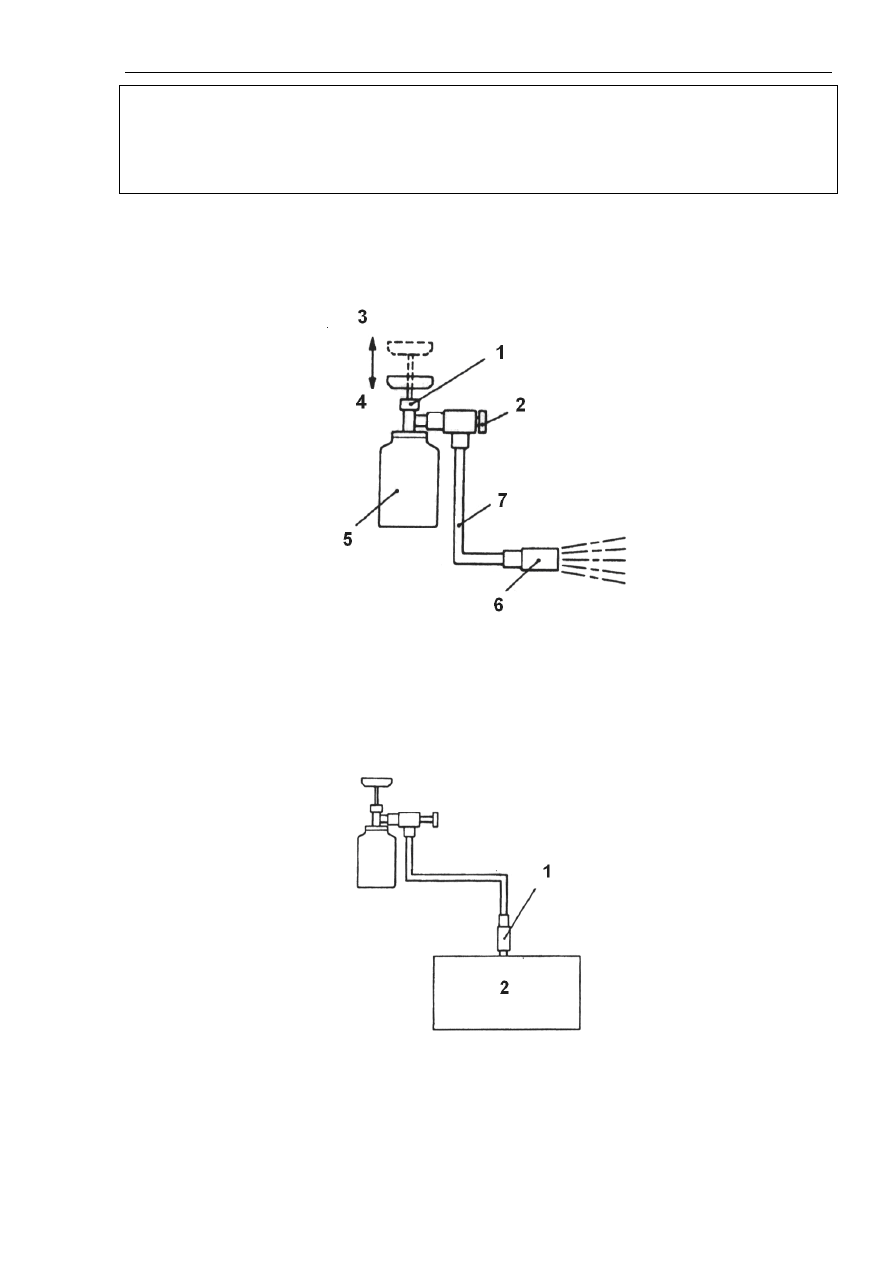

Рисунок 21-9.

Надписи на рисунке: 1. Заправочный клапан. 2. Адаптивный клапан. 3. Клапан открыт. 4.
Клапан закрыт. 5. Заправочная канистра (емкость с хладагентом). 6. Быстросъемный
разъем (для низкого давления). 7. Заправочный шланг (синий).



Рисунок 21-10.

Надписи на рисунке: 1. Быстросъемный разъем (для низкого давления). 2. Заправочный
клапан низкого давления.

Глава 21. Система кондиционирования воздуха



985

(1). Выкрутить ручку заправочного клапана до отказа (клапан открыт), установить
заправочный клапан на заправочную канистру.

(2). Выкрутить ручку адаптивного клапана до отказа (клапан открыт), установить
адаптивный клапан на заправочный клапан.

(3). Подсоединить заправочный шланг (синий) к адаптивному клапану.

(4). Подсоединить другой конец заправочного шланга (синего) к быстросъемному разъему
(для низкого давления).

(5). Закрутить ручку заправочного клапана (клапан закрыт) и проколоть заправочную
канистру.

(6). Повернуть ручку адаптивного клапана для выпуска воздуха.

(7). Установить быстросъемный разъем (для низкого давления) на заправочный клапан
низкого давления. Заправочный клапан низкого давления должен быть соединен с
всасывающим шлангом.

(8). Запустить двигатель.

(9). Включить кондиционер и установить самую низкую температуру (режим
максимального охлаждения).

(10). Установить стабильную частоту вращения двигателя 1500 об/мин.

(11). Закрутить ручку адаптивного клапана (клапан открыт) и долить хладагент, наблюдая
за состоянием потока через смотровое стекло.

Внимание:



Если заправочная канистра перевернута, жидкий хладагент может попасть в компрессор,
который может быть поврежден под давлением жидкости. Держать заправочную канистру
вертикально, чтобы хладагент поступал в газообразном состоянии.

(12). После завершения заправки открутить ручку адаптивного клапана до отказа (клапан
закрыт) и снять быстросъемный разъем.

Глава 21. Система кондиционирования воздуха



986



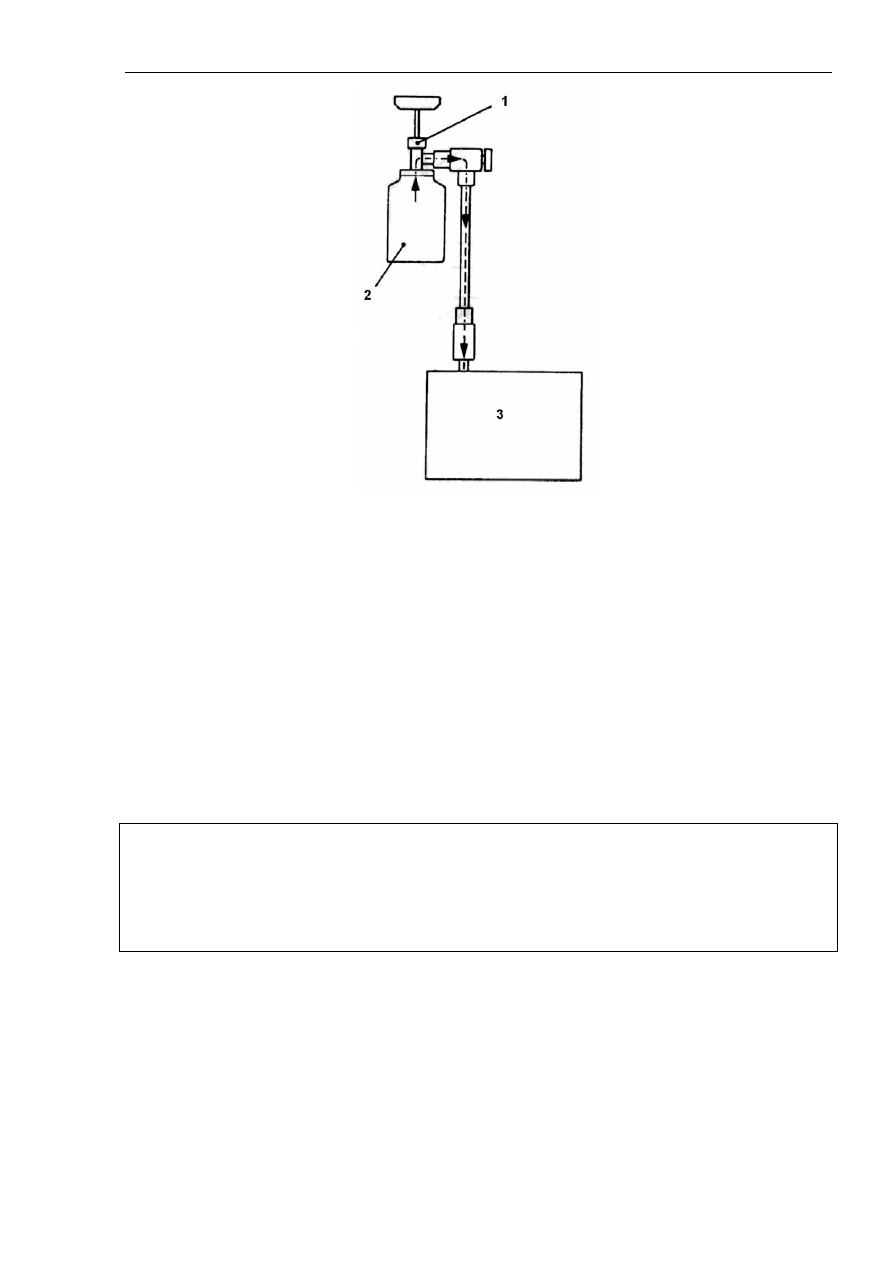

Рисунок 21-11.

Надписи на рисунке: 1. Заправочный клапан. 2. Заправочная канистра (емкость с
хладагентом). 3. Заправочный клапан низкого давления.

7. Спуск хладагента из системы.

(1). Запустить двигатель с частотой вращения 1200-1500 об/мин, дать ему поработать
приблизительно пять минут с включенным кондиционером, чтобы масло полностью
растворилось в хладагенте.

Примечание.



Масло будет растворяться более эффективным, если операция выполняется в процессе
движения автомобиля.

(2). Выключить двигатель.

(3). Соединить заправочный шланг (синий) с адаптивным клапаном, ручка которого
должна быть откручена до отказа (клапан закрыт).

(4). Соединить быстросъемный разъем с (синим) заправочным шлангом.

(5). Установить быстросъемный разъем на заправочный клапан низкого давления.
Заправочный клапан низкого давления должен быть соединен с всасывающим шлангом.

Примечание.



Заправочный клапан низкого давления должен быть соединен с всасывающим воздушным
шлангом.
