Глава 20. Электрооборудование



903

Надписи на рисунке: 1. Стеклянная крышка. 2. Обод экрана. 3. Лампа. 4. Управляющий
блок. 5. Блок спидометра со счетчиком пробега. 6. Указатель температуры жидкости в
системе охлаждения в сборе. 7. Указатель уровня топлива в сборе. 8. Кнопка обнуления.
9. Колпачок. 10. Нижний корпус.

20.14. Электронные часы.

1. Специальный ремонтный инструмент.

См. таблицу 20-26.

Таблица 20-26.

Инструмент

Номер части

Наименование

Назначение



MB990784

Инструмент для
демонтажа элементов
декоративной отделки.

Демонтаж центрального блока
каналов вентиляции и
электронных часов.



2. Демонтаж и установка.

1). Последовательность демонтажа.

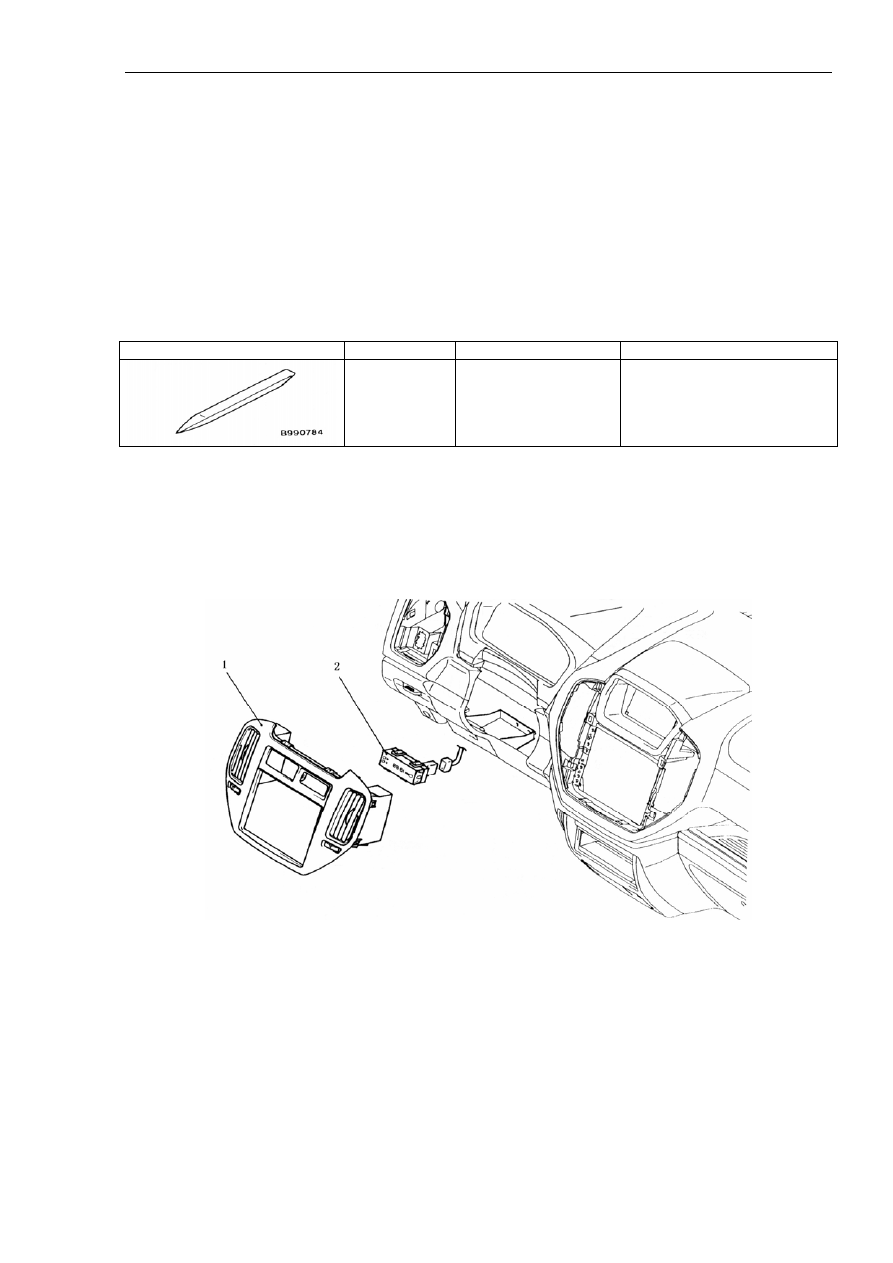

Последовательность демонтажа показана на рисунке 20-72.



Рисунок 20-72.

Надписи на рисунке: 1. Блок центральных каналов обдува. 2. Электронные часы.

Установка выполняется в последовательности, обратной процедуре демонтажа.

20.15. Акустическая система автомобиля.

1. Поиск и устранение неисправностей.

Перечень звуковых помех, возникающих в акустической системе автомобиля при работе
двигателя, их причины и способы устранения приведены в таблице 20-27.

Глава 20. Электрооборудование



904

Таблица 20-27.

Типы звуковых помех (в

скобках указаны звуки,

которые выдаются

системой при

возникновении помех)

Описание ситуации

Причины возникновения

неисправностей

Способы устранения

Режим AM, FM:
Наведенные помехи от
работы системы
зажигания (щелчки,
чихание, писк, звон)

- После увеличения
частоты вращения
двигателя до
определенной величины
возникают частые
щелчки, уровень
громкости снижается.
- После поворота ключа
в положение ACC
звуковые помехи
исчезают.

Основной причиной
является воздействие
магнитного поля свечей
зажигания на
электрический контур.

- Проверить или
заменить издающие
посторонние звуки
электрические
конденсаторы, кабель
массы двигателя или
болты крепления кабеля
массы.
- Проверить надежность
крепления кабеля массы
проигрывателя компакт-
дисков.

Режим AM, FM:
Наведенные помехи от
работы
стеклоочистителей (гул,
жужжание)

Указанные звуковые
помехи возникают
синхронно работе
стеклоочистителей. При
увеличении частоты
качания
стеклоочистителей
увеличивается частота
звуковых помех. После
выключения
стеклоочистителей
звуковые помехи
исчезают.

Искрение на щетках
электропривода
стеклоочистителей.

Заменить электропривод
стеклоочистителей.

Режим FM:
Наведенные помехи от
работы электропривода
регулировки зеркал
заднего обзора (гул,
жужжание)

Указанные помехи
возникают при
включении
электропривода
регулировки зеркал
заднего обзора.

Искрение на щетках
электропривода
регулировки зеркал
заднего обзора.

Заменить электропривод
регулировки зеркал
заднего обзора.

От прочего
электрического
оборудования

––

Слишком сильный износ
электрооборудования, в
результате чего
образуются наведенные
электромагнитные
помехи от различных
источников.

Отремонтировать или
восстановить
соответствующие
элементы
электрооборудования
автомобиля.

Указанные звуковые
помехи исчезают после
полной остановки
автомобиля.

Контакт деталей и
проводки систем
автомобиля с
металлической
поверхностью кузова в
процессе движения в
результате смещения
монтажного положения.

Восстановить
нормальное положение и
состояние
соответствующих
деталей, узлов и
проводки.

От статического
электричества (гул,
шипение, щелчки)

Возникают посторонние
звуки в различных
местах самого кузова
автомобиля.

Ослабление соединений
механизмов педалей
управления, крышки
багажника, бамперов,
выхлопной трубы,
глушителя, подвески и
других подвижных узлов
автомобиля.

Проверить моменты
затяжки монтажных
болтов. Неполное
заземление частей кузова
автомобиля. Кабель
заземления показан на
рисунке 20-72.

Глава 20. Электрооборудование



905



Типы звуковых помех (в

скобках указаны звуки,

которые выдаются

системой при

возникновении помех)

Описание ситуации

Причины возникновения

неисправностей

Способы устранения

Режим воспроизведения
компакт-дисков:
- Наведенные помехи от
работы системы
зажигания (прерывистое
гудение);
- Переменные звуковые
помехи (шипение,
щелчки)

В процессе
воспроизведения
компакт-диска звуковые
помехи отчетливо
слышны в интервалах
между мелодиями.

Наведенные помехи от
кабельной шины,
проложенной за
акустическими
колонками.

Электрическую
проводку кузова
автомобиля необходимо
проложить на
определенном
расстоянии от кабельной
шины акустической
системы.



Внимание:

1. Проверить наличие внешних звуковых помех. В случае некачественного приема
сигнала внутри салона необходимо выполнить наружную проверку. В случае если такая
проверка не выполнена, процесс определения причин возникновения наведенных
звуковых помех будет затруднен, могут быть сделаны неправильные выводы.

2. При принятии мер по защите от наведенных звуковых помех необходимо устранять
источники помех в порядке убывания интенсивности.

3. Проверить надежность соединений контура заземления и антенного контура тюнера с
плеером.



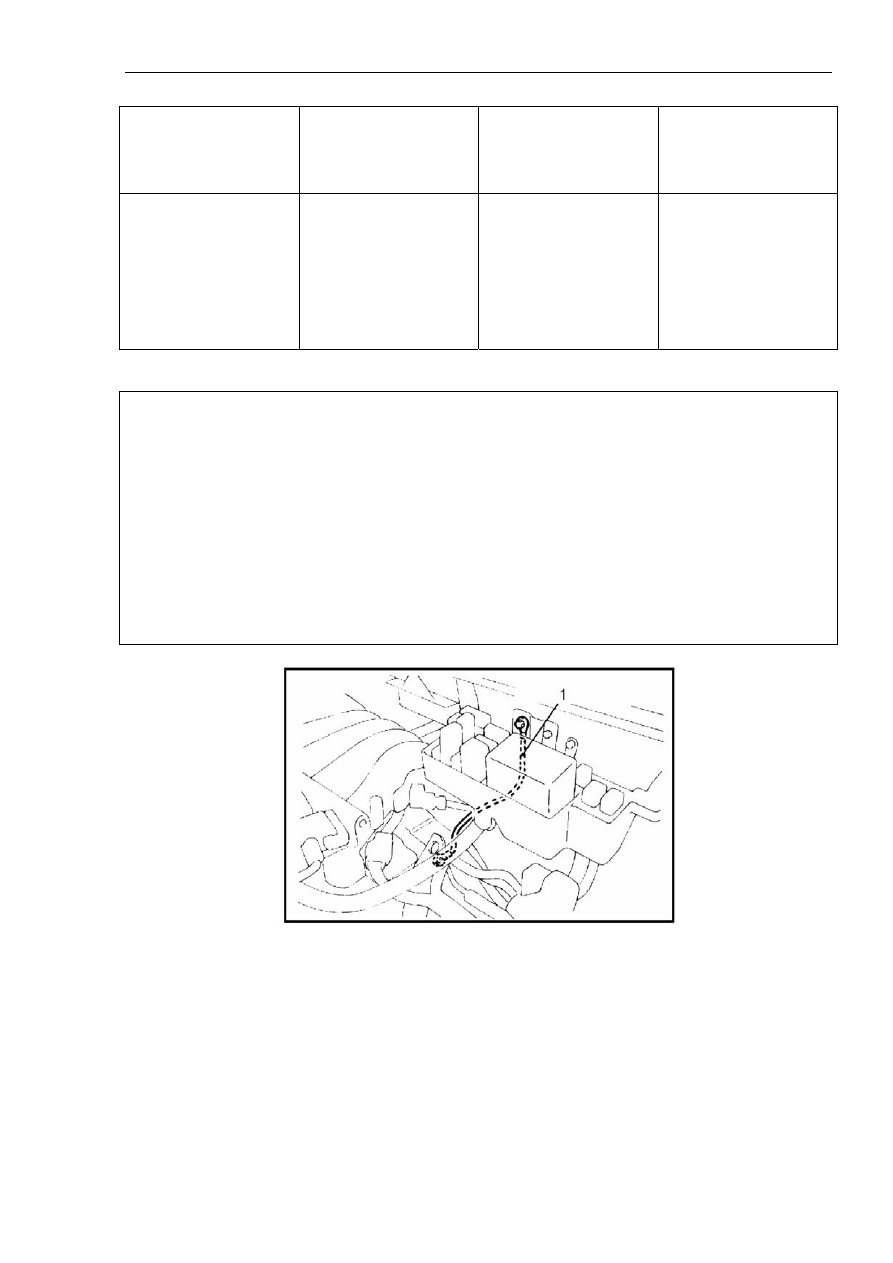

Рисунок 20-73.

Надписи на рисунке: 1. Кабель заземления.

2. Тюнер с плеером.

Демонтаж и установка.

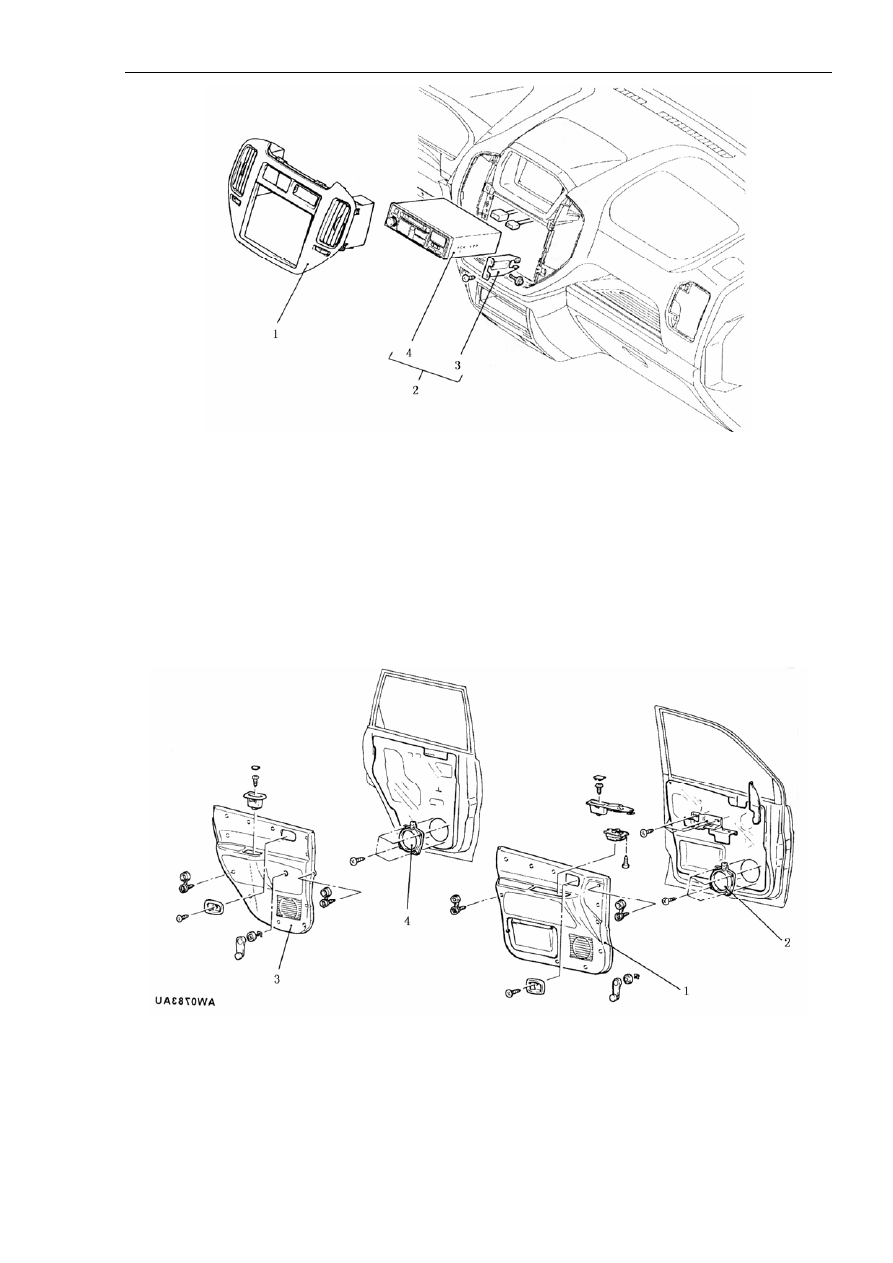

Последовательность демонтажа показана на рисунке 20-74.

Глава 20. Электрооборудование



906



Рисунок 20-74.

Надписи на рисунке: 1. Блок центральных каналов обдува. 2. Тюнер с плеером в сборе. 3.
Кронштейн тюнера с плеером. 4. Блок тюнера с плеером.

3. Динамики.

Демонтаж и установка.

Последовательность демонтажа показана на рисунке 20-75.



Рисунок 20-75.

Надписи на рисунке: 1. Внутренняя декоративная панель передней двери. 2. Динамик
передней двери. 3. Внутренняя декоративная панель задней двери. 4. Динамик задней двери.
