Hafei Princip. Руководство - часть 196

Глава 18. Принадлежности кузова и салона



791

3. Регулировка дверей.

1). Последовательность демонтажа передней и задней двери.

(1). Панель переднего крыла.

(2). Разъем кабельной шины.

(3). Соединительный болт крепления к кузову ограничителя двери.

(4). Болты крепления шарнира к кузову.

(5). Дверь в сборе.

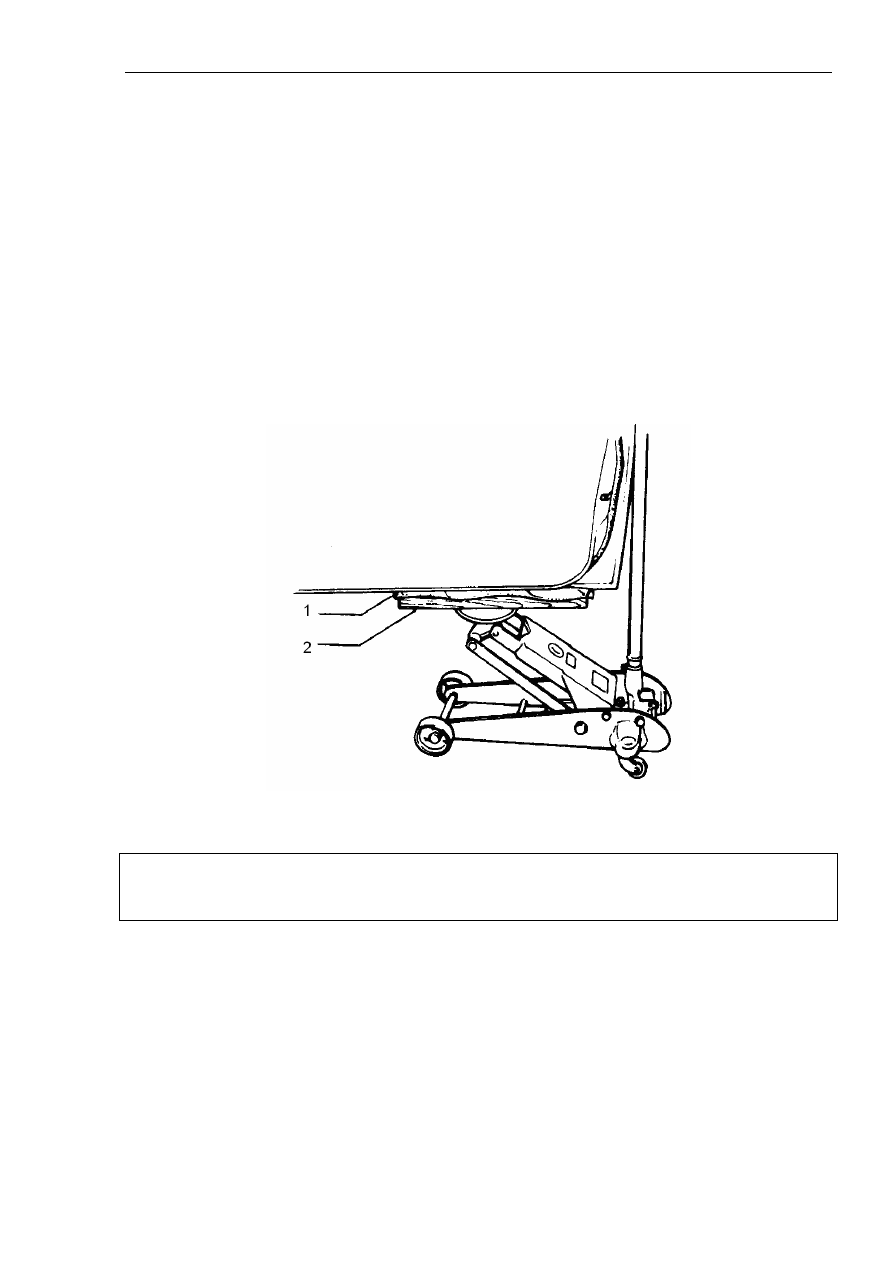

(6). Подпереть дверь в сборе с помощью домкрата, подложив деревянный брусок между
головкой домкрата и дверью в сборе, как показано на рисунке ниже.



Надписи на рисунке: 1. Материя. 2. Деревянная прокладка.

Внимание:

Действовать аккуратно.

2). Установка передней и задней двери.

Выполнить установку в последовательности, обратной процедуре демонтажа.

3). Важнейшие моменты установки передней и задней двери.

(1). Если зазор между дверью и кузовом неравномерный или превышает допустимую
величину (1,5 мм), ослабить крепежный болт дверного шарнира со стороны кузова и
перемещать дверь таким образом, чтобы обеспечить равномерный зазор заданной
величины по всему периметру двери.

Глава 18. Принадлежности кузова и салона



792

(2). Если дверь после закрывания проседает по вертикали, отрегулировать совмещение
ударной пластины и замка, добавляя или вынимая прокладки ударной пластины.
Одновременно отрегулировать положение двери, перемещая ударную пластину замка
вверх, вниз, вправо и влево.

4. Дверь в задней стенке кузова.

* Последовательность демонтажа двери в задней стенке кузова в сборе.

(1). Гибкий шланг омывателя заднего ветрового стекла.

(2). Разъем кабельной шины.

(3). Пневматические пружины двери в задней стенке кузова.

(4). Дверь в задней стенке кузова в сборе.

* Важнейшие моменты демонтажа пневматических пружин двери в задней стенке кузова.

(1). Допускается разборка пневматических пружин, при этом они не должны находиться
под воздействием высокой температуры или вблизи источников открытого огня.

(2). Если снятые пневматические пружины двери в задней стенке кузова подлежат
утилизации, в них необходимо просверлить отверстия и стравить сжатый воздух. Для
этого обернуть цилиндр нейлоновым пакетом и просверлить в цилиндре отверстие с
помощью сверла 2-3 мм. Отверстие сверлится насквозь цилиндра через нейлоновый пакет,
как показано на рисунке ниже.



Надписи на рисунке: 1. Обрезать.

(3). Операции по демонтажу и установке пневматических пружин необходимо выполнять
тщательно и осторожно, не допуская повреждения выступающей части поршневых
штоков пружин. Категорически запрещено смазывать выступающие части поршневых
штоков консистентной смазкой или жидким маслом.

(4). Не допускается вращение поршневого штока в полностью выдвинутом положении.

Глава 18. Принадлежности кузова и салона



793

* Установка и регулировка двери в задней части кузова в сборе.

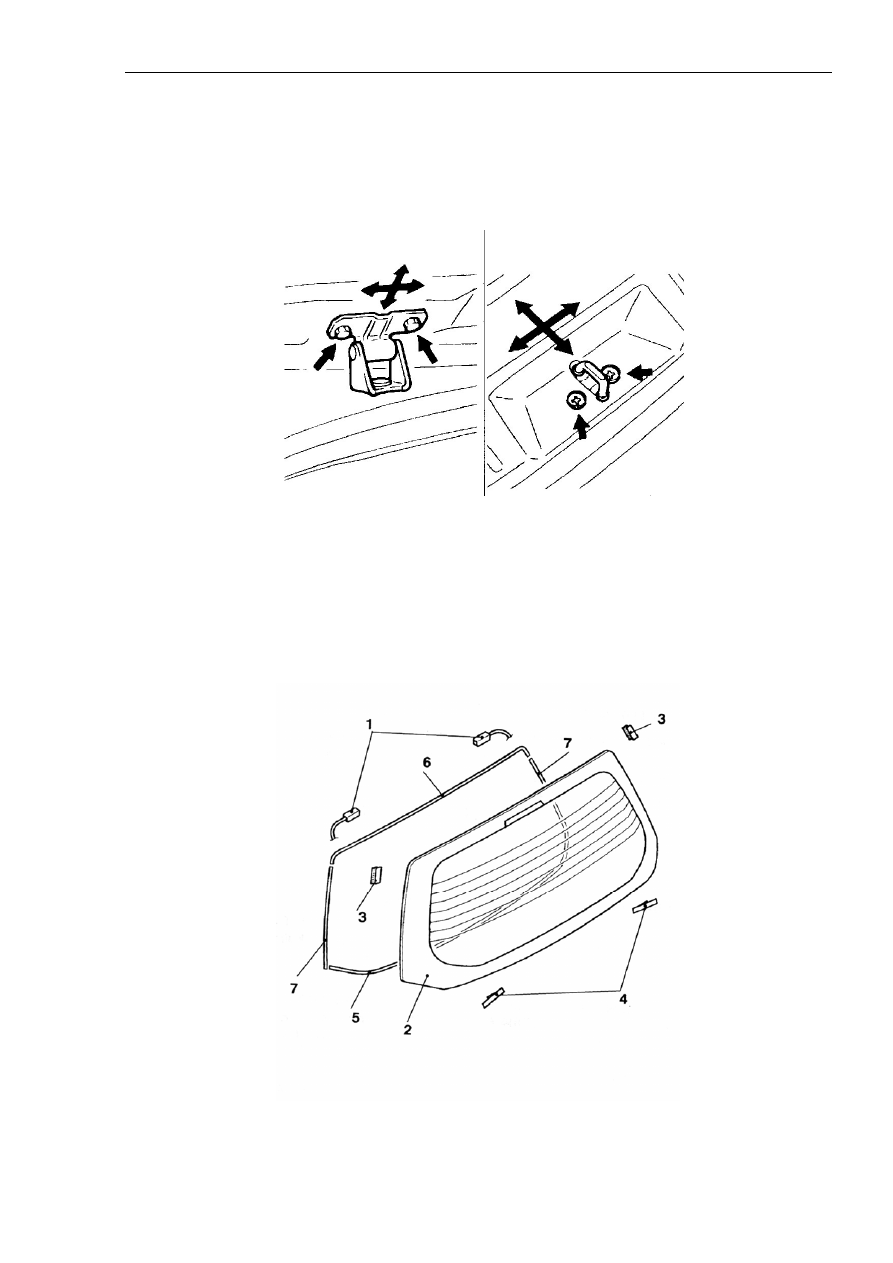

(1). В случае плохого зацепления скобы ударной пластины за язычок замка можно
выполнить регулировку положения скобы вправо-влево, вверх-вниз, как показано на
рисунке ниже. При этом допустимое отклонение центральной оси скобы замка от
центральной оси цилиндра замка не должно превышать +/-1,5 мм.



(2). Если зазор между краем двери и дверной рамой кузова неравномерный,
отрегулировать положение дверных шарниров и скобы замка, как показано на рисунке
выше.

* Демонтаж и установка стекла двери в задней стенке кузова.

(1). Последовательность демонтажа.



Глава 18. Принадлежности кузова и салона



794

Надписи на рисунке: 1. Разъемы кабельной шины. 2. Стекло двери в задней стенке кузова.
3. Нейлоновый зажим. 4. Нижний фиксатор. 5. Нижний резиновый уплотнитель. 6.
Верхний резиновый уплотнитель. 7. Боковые резиновые уплотнители.

* Важнейшие моменты демонтажа.

Демонтаж стекла двери в задней стенке кузова выполняется соответственно описанию
важнейших моментов демонтажа для ветрового стекла.

* Установка.

Установка выполняется в последовательности, обратной процедуре демонтажа.

* Важнейшие моменты установки.

(1). С помощью соответствующего состава полностью обезжирить все контактные
поверхности стекла, предназначенные для установки резиновых уплотнителей и
нейлоновых зажимов.

(2). Установить резиновые уплотнители в следующем порядке: боковые, верхний, нижний.
Монтажные положения и взаимосвязь между всеми элементами показаны на рисунке
ниже.

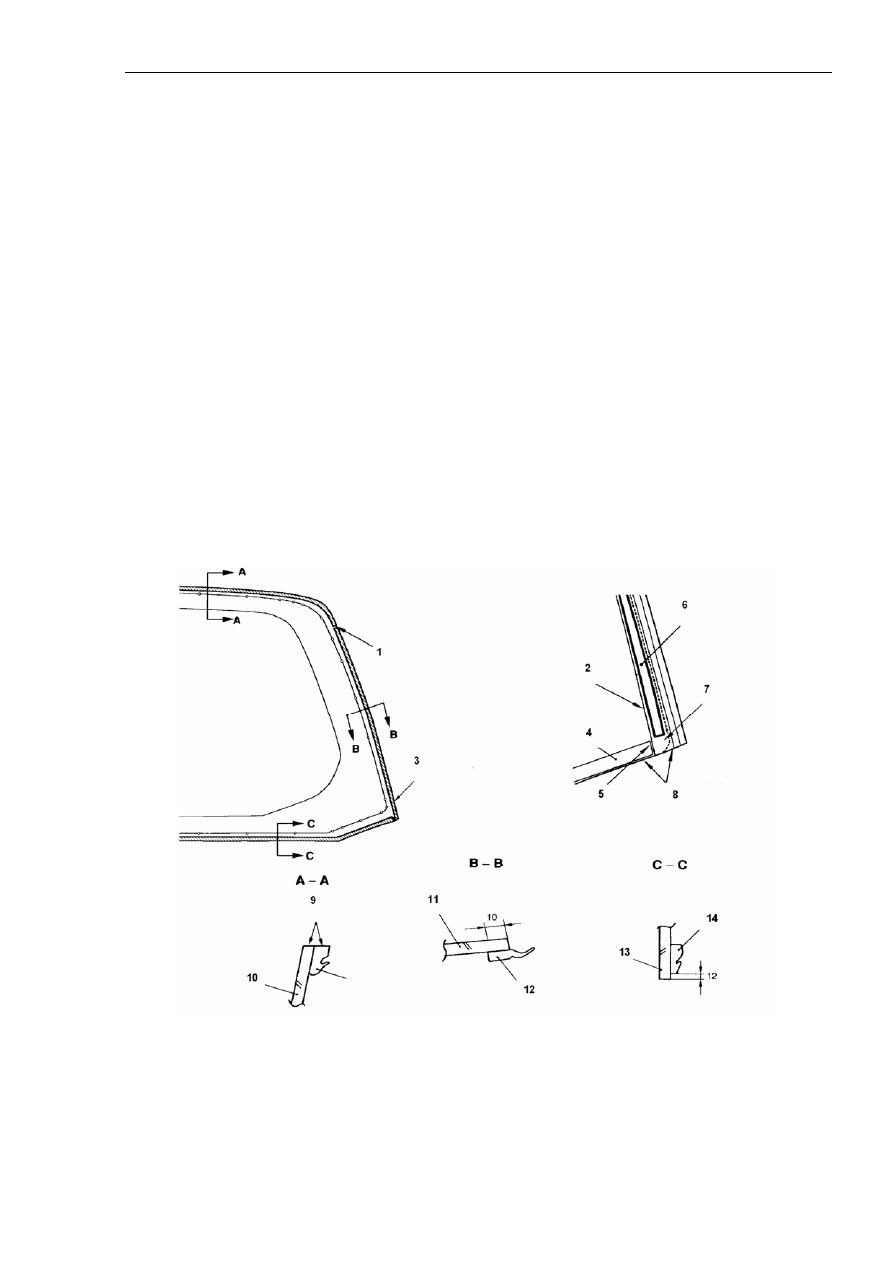

Надписи на рисунке: 1. Совмещение конца верхнего уплотнения стекла с концом бокового
уплотнения. 2. Боковое резиновое уплотнение. 3. Боковое резиновое уплотнение. 4.
Нижнее резиновое уплотнение. 5. Совмещение нижнего уплотнения с краем стекла. 6.
Боковое резиновое уплотнение. 7. Участок без уплотнения. 8. Концы бокового уплотнения.
9. Совмещение края стекла. 10. Стекло. 11. Стекло. 12. Боковое резиновое уплотнение. 13.
Стекло. 14. Нижнее резиновое уплотнение.
