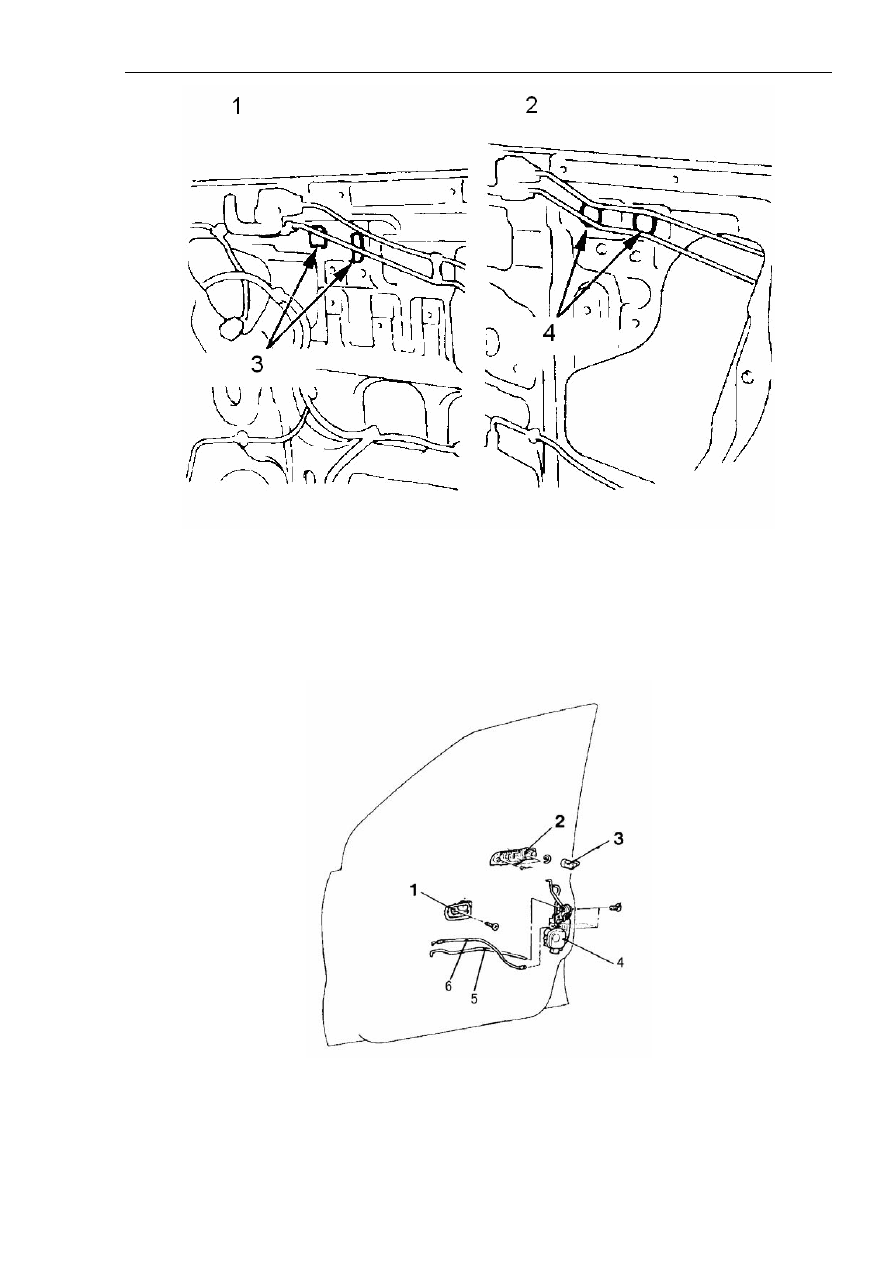

Надписи на рисунке: 1. Передняя дверь. 2. Задняя дверь. 3. Регулировочное отверстие. 4.
Регулировочное отверстие.

2. Дверной замок.

1). Замок передней двери.



Надписи на рисунке: 1. Внутренняя ручка в сборе. 2. Наружная ручка в сборе. 3. Цилиндр
замка в сборе. 4. Замок в сборе. 5. Тяга внутренней ручки. 6. Тяга кнопки блокировки.

Глава 18. Принадлежности кузова и салона



788

2). Замок задней двери.



Рисунок 18-28. Задняя дверь.

См. рисунок 18-28.

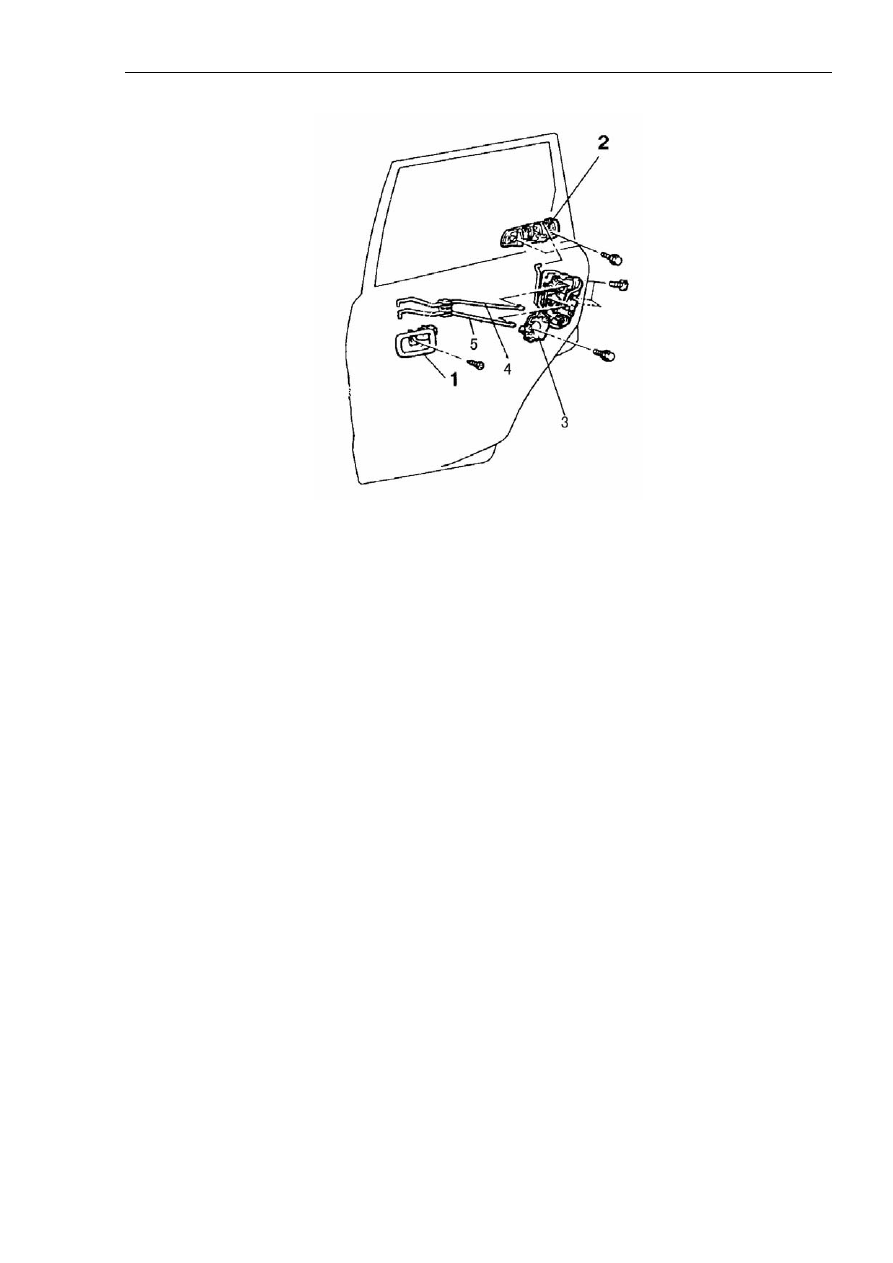

Надписи на рисунке: 1. Внутренняя ручка в сборе. 2. Наружная ручка в сборе. 3. Замок в
сборе. 4. Тяга кнопки блокировки. 5. Тяга внутренней ручки.

3). Демонтаж замка.

(1). Внутренняя дверная ручка.

(2). Держатель стеклоподъемника с электроприводом.

(3). Внутренняя защитная панель двери.

(4). Водонепроницаемая пленка.

(5). Наружные и внутренние дверные тяги в сборе и замок в сборе.

4). Установка замка.

Установить дверной замок в последовательности, обратной процедуре демонтажа.

5). Важнейшие момента установки.

(1). Соединить тягу ручки “1” с наружной ручкой “2”, при этом необходимо выдержать
расстояние A=3,7±1,5 мм (см. рисунок ниже).

Глава 18. Принадлежности кузова и салона



789

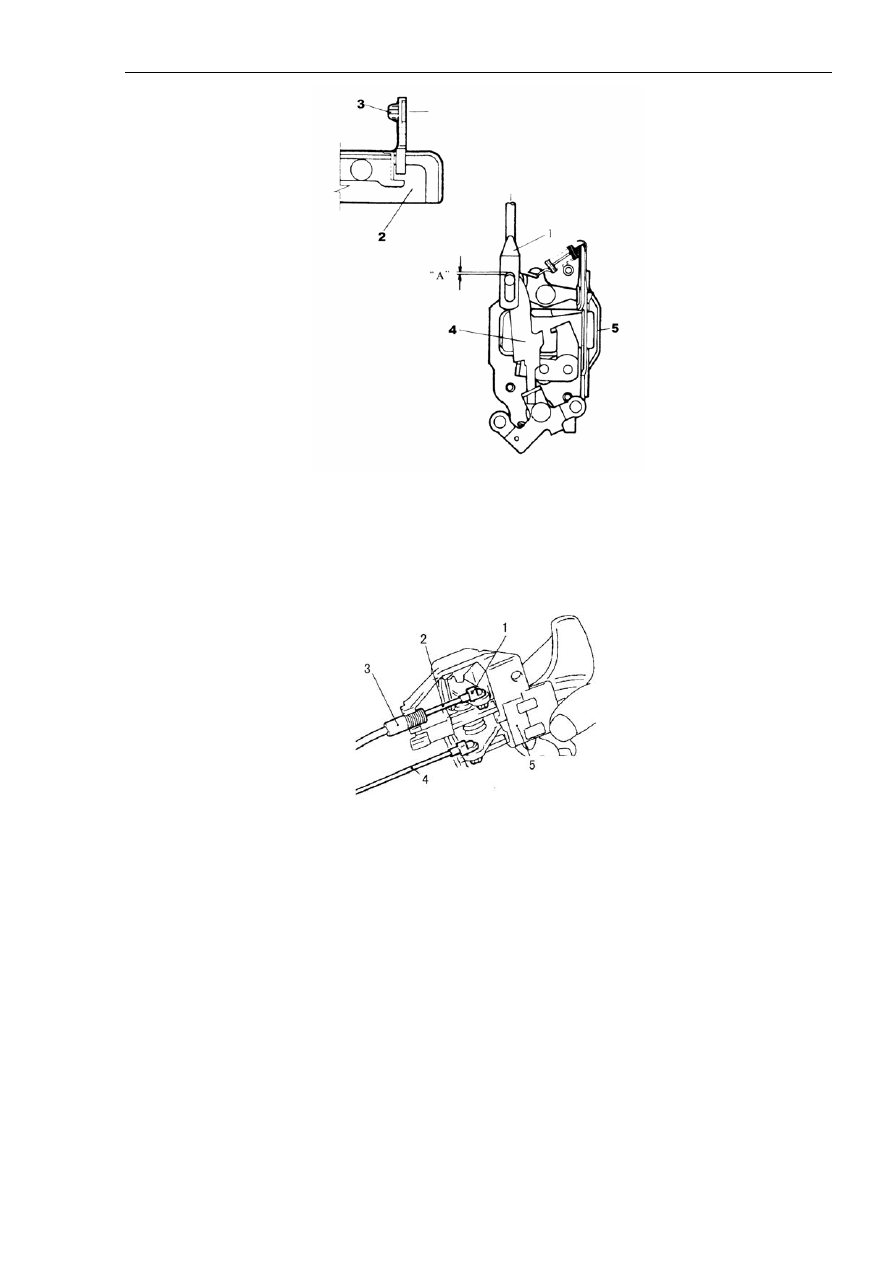

Надписи на рисунке: 1. Тяга наружной ручки. 2. Наружная ручка. 3. Зажим. 4. Рычаг. 5.
Дверной замок в сборе (A=3,7±1,5 мм).

(2). Установить внутреннюю ручку, обращая внимание на следующее (см. рисунок ниже).



Надписи на рисунке: 1. Скоба. 2. Тяга поворотной ручки. 3. Наружная втулка тяги. 4. Тяга
внутренней ручки. 5. Внутренняя ручка.

A. Прикрепить конец тяги поворотной ручки к пластмассовой скобе, повернуть ручку
блокировки до полностью закрытого положения.

B. Плотно вставить наружную втулку тяги в отверстие внутренней ручки, затем
установить пластмассовую скобу на внутренней ручке.

C. Установить тягу на внутренней ручке.

D. Установить внутреннюю ручку на внутреннюю дверную панель.

(3). Скоба замка.

Глава 18. Принадлежности кузова и салона



790

Отрегулировать высоту ударной пластины, вставляя или вынимая прокладки между
ударной пластиной и кузовом таким образом, чтобы зазор между дверью и кузовом
составлял 10,6-12,6 мм (величина “D”), см. рисунок ниже.

.

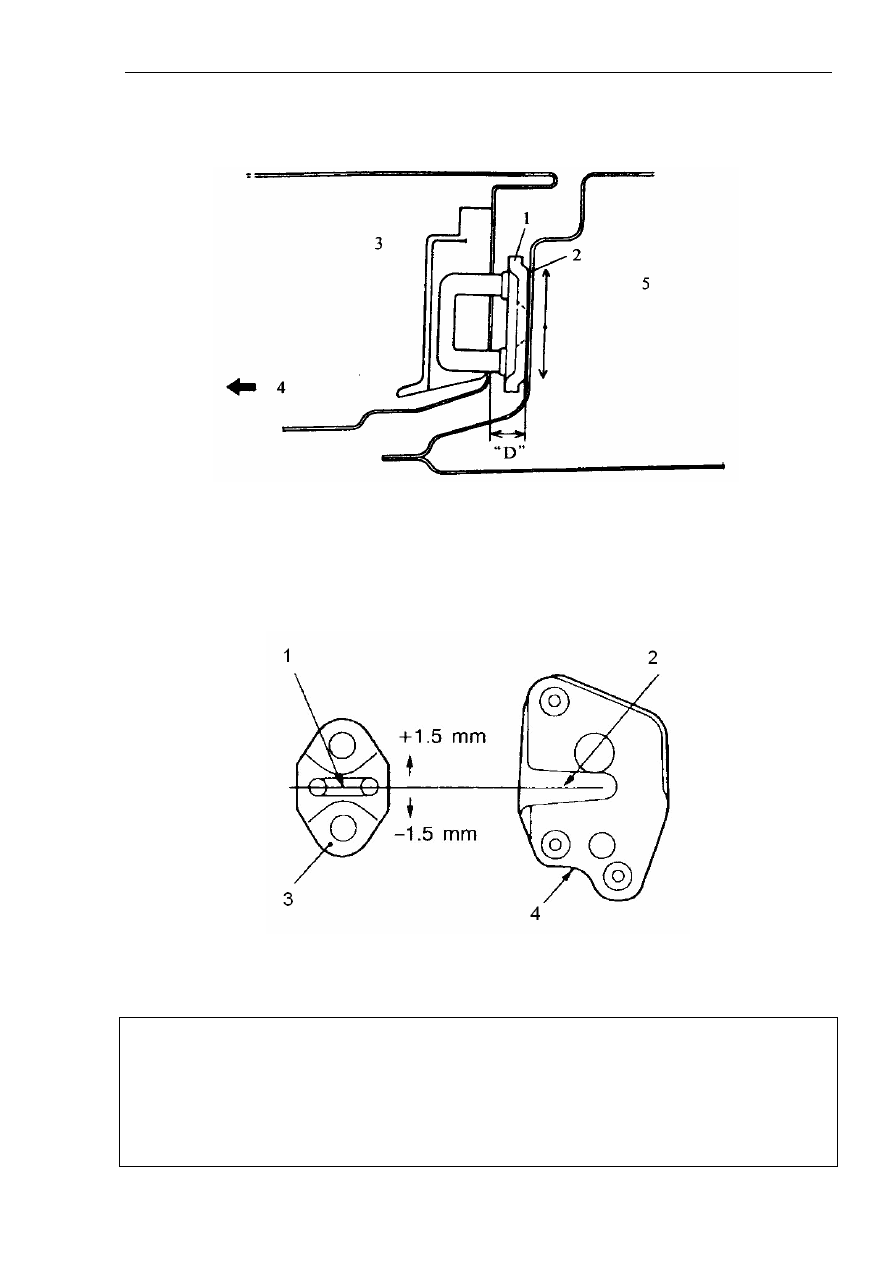

Надписи на рисунке: 1. Ударная пластина скобы замка. 2. Прокладка. 3. Дверь. 4.
Передняя сторона. 5. Кузов.

Совместить ось ударной пластины ‘3’ с центральной осью канавки замка, см. рисунок
ниже.



Надписи на рисунке: 1. Центральная ось скобы замка. 2. Центральная ось корпуса замка. 3.
Скоба замка. 4. Корпус замка.

Внимание.



Ударная пластина устанавливается на соответствующем уровне и смещается вертикально.
Не изменять положение замка двери.

Периодически смазывать маслом или консистентной смазкой соединения ударной
пластины.
