замка крышки люка заливной горловины топливного бака, ручки, тросика замка люка
заливной горловины топливного бака в сборе. Конструкция показана на рисунке ниже.

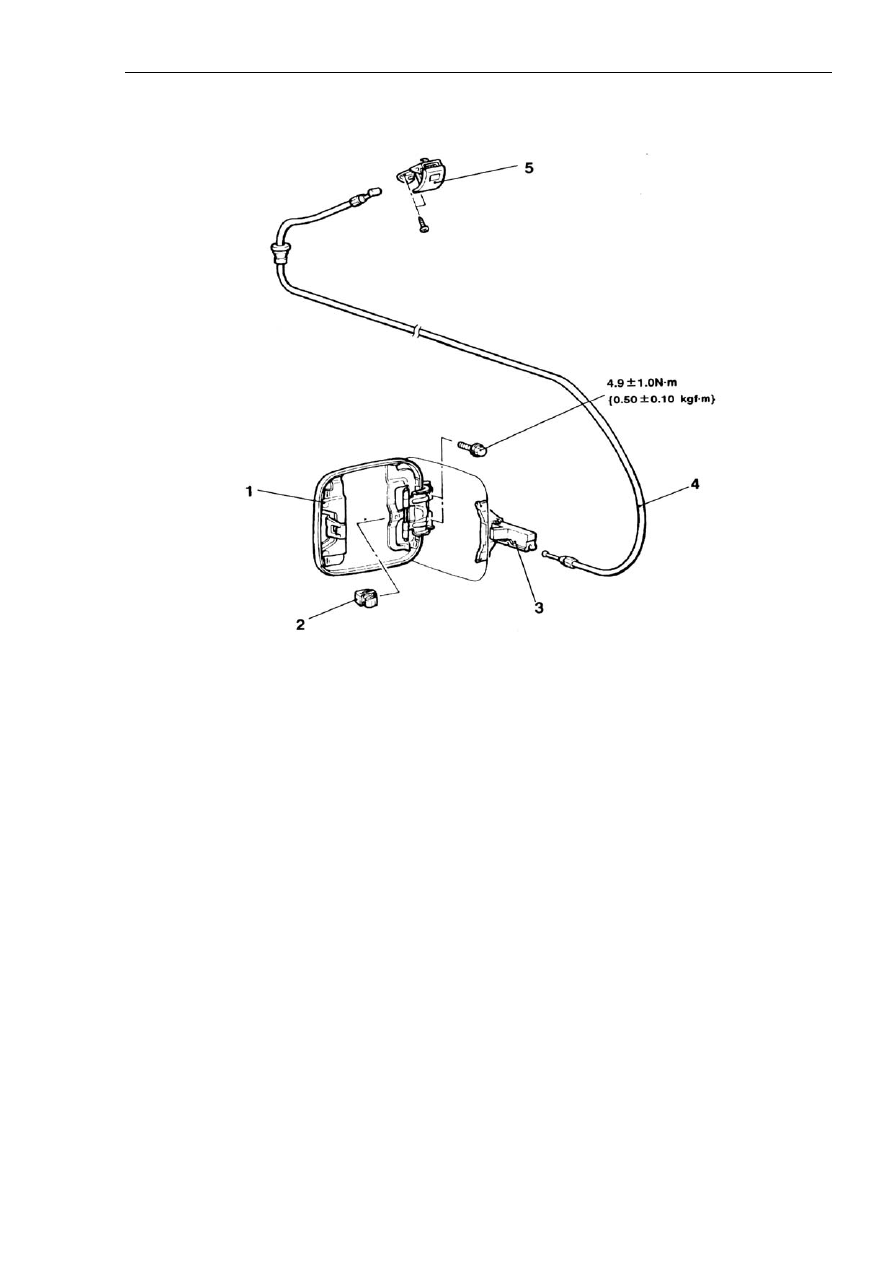

Надписи на рисунке: 1. Люк заливной горловины топливного бака в сборе. 2. Блок
пружинной пластины. 3. Замок люка заливной горловины топливного бака. 4. Тросик
замка люка заливной горловины топливного бака. 5. Ручка.

2. Демонтаж и разборка.

(1). Открутить два наборных болта крышки люка заливной горловины топливного бака,
снять крышку люка заливной горловины топливного бака с кузова.

(2). Снять накладку порога передней двери, накладку порога задней двери, нижнюю
декоративную накладку задней боковой обвязки кузова.

(3). Открутить два самонарезающих винта крепления ручки открывания люка к
кронштейну под приборной панелью, снять крепления троса управления открыванием
крышки люка с левой стороны пола салона, затем снять замок крышки люка заливной
горловины топливного бака.

(4). Разобрать замок люка заливной горловины топливного бака в сборе, ручку, тросик
замка люка заливной горловины топливного бака в сборе, которые собраны в один узел.

3. Установка.

(1). Прикрепить двумя наборными болтами крышку люка заливной горловины топливного
бака к кузову. Момент затяжки – 4,9+/-0,1 Н*м.

Глава 18. Принадлежности кузова и салона



780

(2). Собрать замок люка заливной горловины топливного бака в сборе, ручку, тросик
замка люка заливной горловины топливного бака в сборе.

(3). Проложить тросик замка крышки люка заливной горловины топливного бака по левой
стороне пола кузова, закрепив его зажимами в соответствующих местах.

(4). Прикрепить ручку управления открыванием люка заливной горловины топливного
бака с одного торца к кронштейну под приборной панелью с помощью двух
самонарезающих винтов. Другой торец установить на кузове.

(5). Установить декоративную накладку порога передней двери, накладку порога задней
двери, нижнюю декоративную накладку задней боковой обвязки кузова.

18.12. Решетка вентиляции.

1. Демонтаж и разборка.

Снять задний бампер, затем снять решетку вентиляции с кузова автомобиля.

2. Установка.

Установить решетку вентиляции на кузове автомобиля, затем установить задний бампер.

Внимание:

Кузов автомобиля изготовлен из тонких листов. Поэтому при демонтаже и установке
решетки необходимо действовать осторожно во избежание повреждения кузова.

18.13. Амортизирующий поролон.

1. Демонтаж, разборка.

(1). Снять приборную панель, вынуть амортизирующий поролон из полости между
внутренней и наружной панелями боковой обвязки кузова.

(2). Снять внутренние декоративные элементы центральной стойки и натяжитель ремня
безопасности, вынуть амортизирующий поролон из полости ниже места крепления
натяжителя.

(3). Снять нижние внутренние декоративные элементы задней обвязки кузова, вынуть
амортизирующий поролон из полости между внутренней и наружной панелями боковой
обвязки кузова.

2. Установка.

(1). Вставить амортизирующий поролон в соответствующих местах в полость между
внутренней и наружной панелями боковой обвязки кузова, установить приборную панель.

(2). Вставить амортизирующий поролон в полости на стойках ниже мест крепления
натяжителей ремней безопасности. Установить механизмы натяжения ремней
безопасности и декоративные элементы центральных стоек кузова.

(3). Вставить амортизирующий поролон в полости между внутренней и наружной
панелями боковой обвязки кузова, установить нижние внутренние декоративные
элементы задней обвязки кузова.

Глава 18. Принадлежности кузова и салона



781

Внимание:

Укладывать поролон ровно, только в предназначенных для этого местах.

18.14. Установка стекла бокового окна.

* Стекло бокового окна приклеивается к кузову с помощью клея. После приклеивания
стекло образует единую конструкцию с кузовом автомобиля, что позволяет повысить
жесткость кузова и герметичность соединения. Монтажная конструкция стекла бокового
окна показана на рисунке ниже.



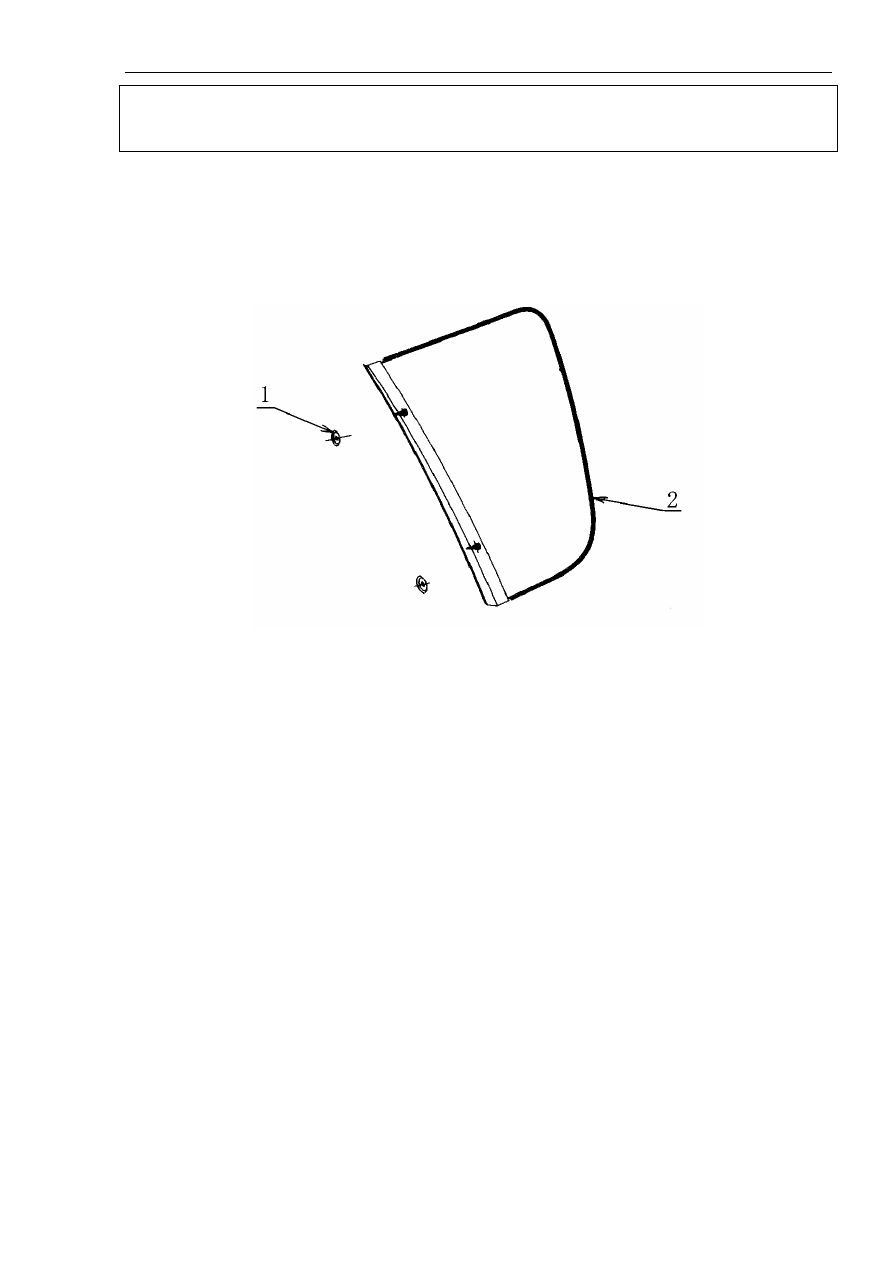

Надписи на рисунке: 1. Резиновая втулка стекла бокового окна. 2. Стекло бокового окна в
сборе.

* Инструмент и материалы, необходимые для установки стекла бокового окна,
аналогичны таковым, используемым при установке ветрового стекла.

* Последовательность установки стекла бокового окна.

(1). Почистить стыковочные поверхности стекла и кузова с применением органического
растворителя, затем просушить поверхности (в течение не менее десяти минут).

(2). Нанести новой кистью достаточное количество грунтовки на поверхность кузова, на
которую будет устанавливаться стекло. Просушить грунтовку в течение не менее десяти
минут.

(3). Протереть стыковочную поверхность стекла бокового окна чистой материей. Если при
этом применяется органический растворитель, рекомендуется просушить поверхность
после протирки в течение не менее десяти минут.

(4). Нанести новой кистью достаточное количество грунтовки для стекол на стыковочную
поверхность стекла. Полоса грунтовки должна проходить вдоль линии нанесения клея,
показанной на рисунке ниже, таким образом, чтобы эта линия находилась посередине
полосы грунтовки. Затем просушить грунтовку в течение не менее десяти минут.

Глава 18. Принадлежности кузова и салона



782

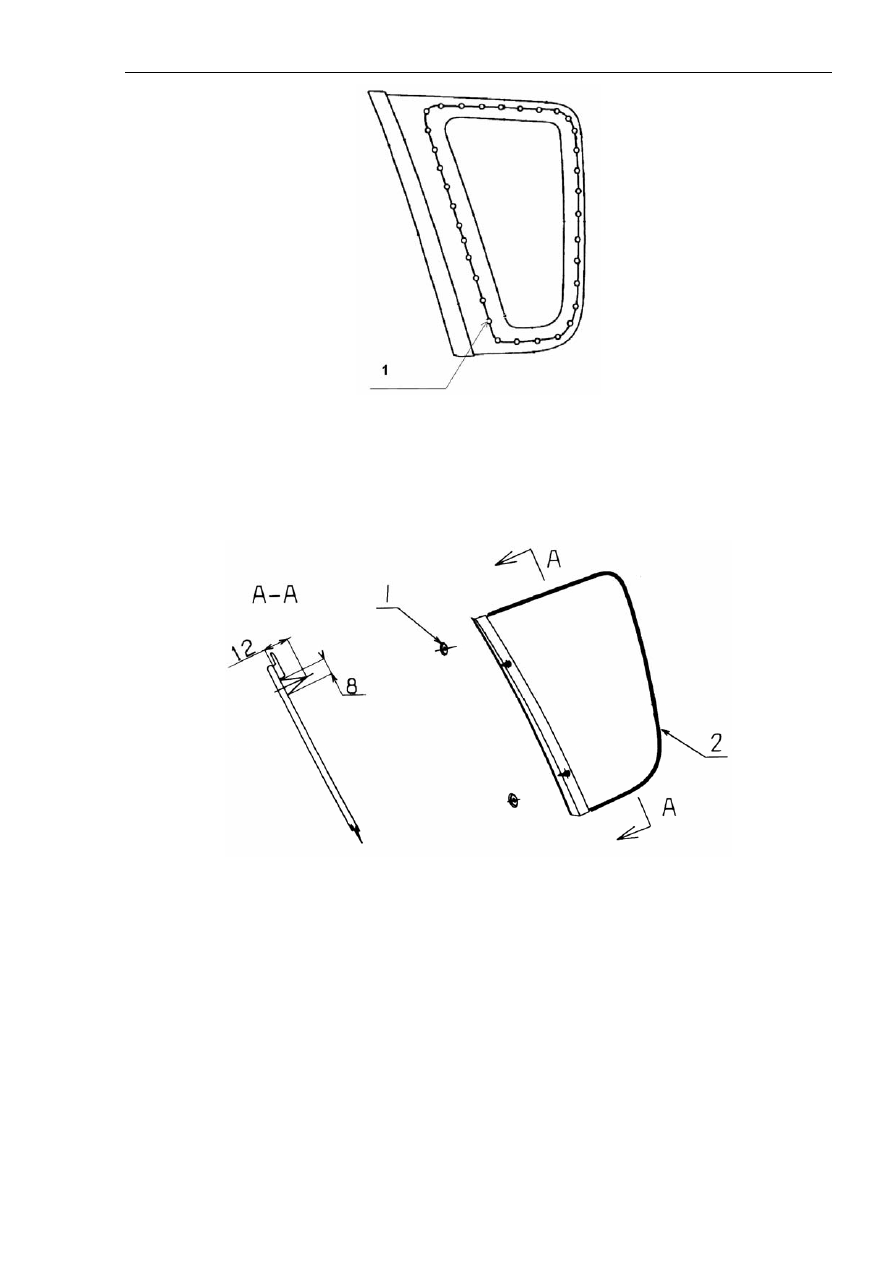

Надписи на рисунке: 1. Место нанесения клея.

(5). Нанести достаточное количество клея вдоль линии, показанной на рисунке, клей
необходимо наносить равномерно, непрерывным слоем. Высота клеевого слоя показана на
рисунке ниже.



Надписи на рисунке: 1. Резиновая втулка стекла бокового окна. 2. Стекло бокового окна в
сборе.

(6). Вставить резиновые втулки в отверстия снаружи кузова.

(7). Зафиксировать стекло на резиновой присоске (со стороны без клея). Прежде, чем
устанавливать стекло, сначала вставить в резиновые втулки пластиковые зажимы для
наружной декоративной накладки стекла, затем установить стекло в заданное положение
и прижать его к кузову. Если выступивший при этом клей попадет на поверхность кузова
или стекла, сразу удалить его с помощью органического растворителя.

* Демонтаж стекла бокового окна.
