Рисунок 18-2.

Внимание:

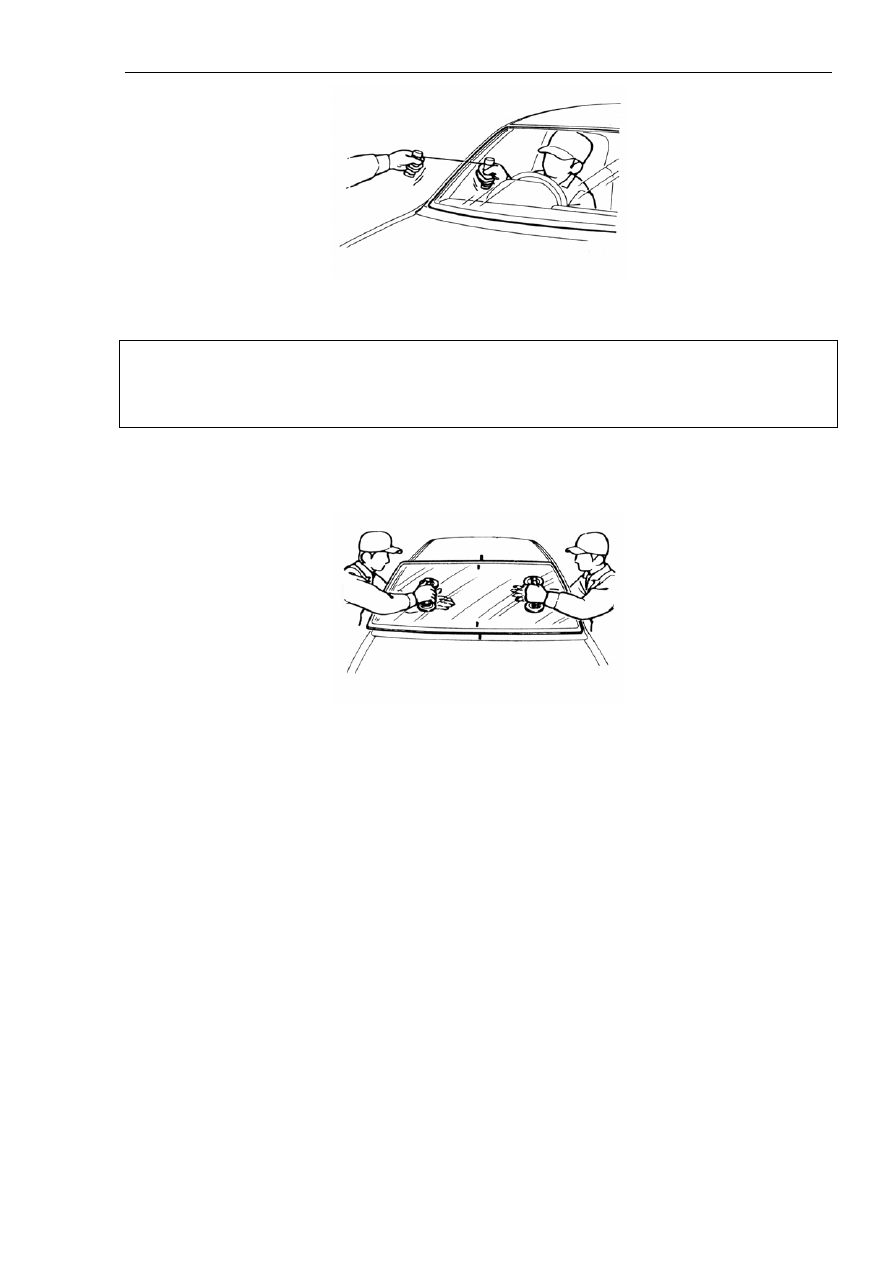

Рояльная струна в процессе резки не должна задевать за торцевую поверхность ветрового
стекла.

6. Нанести монтажные метки на поверхности кузова и ветрового стекла, снять ветровое
стекло с помощью присосок, как показано на рисунке 18-3.

Рисунок 18-3.

18.2. Демонтаж и установка кресел.

Кресла автомобиля делятся на кресла переднего ряда и кресла заднего ряда. Кресла
переднего ряда, в свою очередь, делятся на водительское кресло и пассажирское кресло.
Спинка задних кресел складывается в переднюю сторону.

1. Демонтаж и установка водительского и пассажирского кресла.

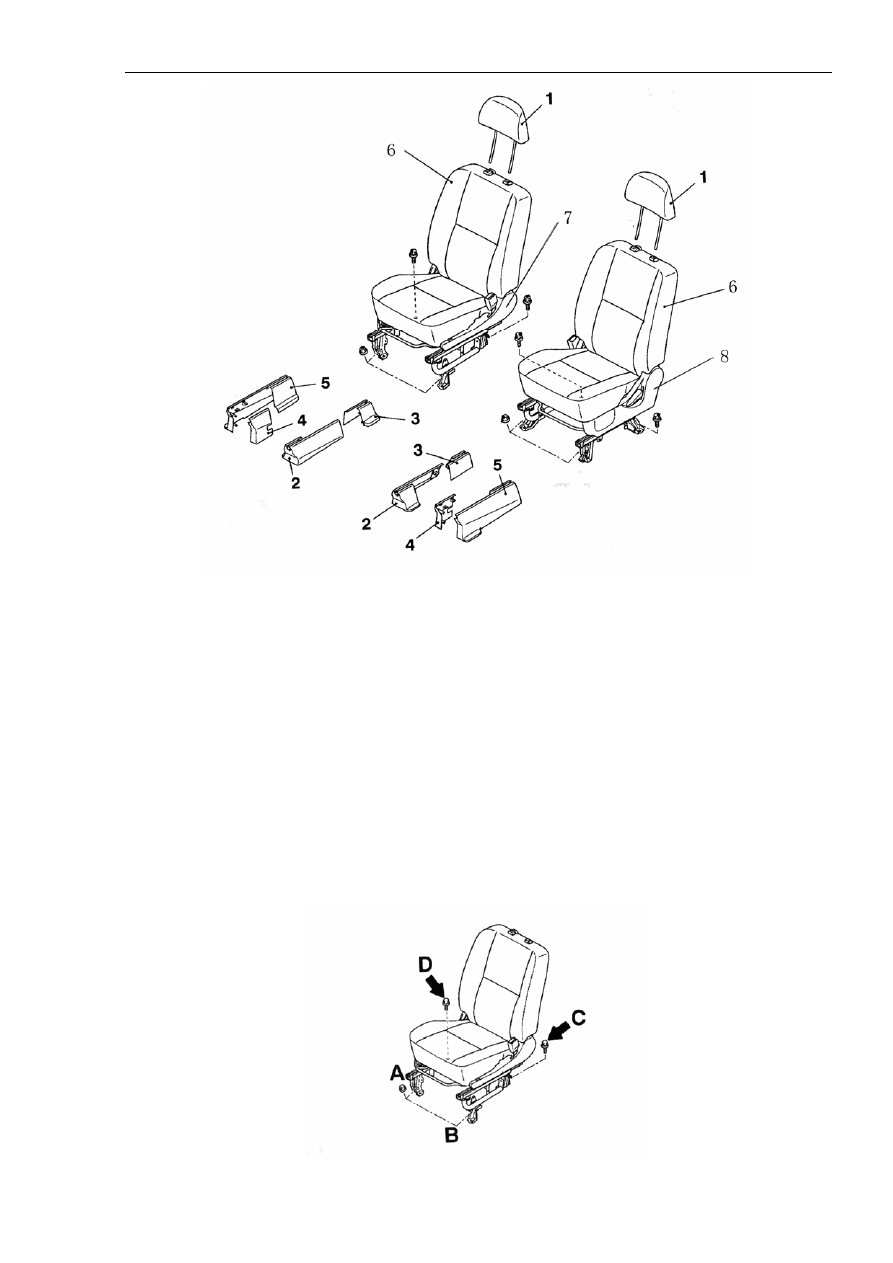

Последовательность демонтажа деталей и узлов водительского и пассажирского кресла
показана на рисунке 18-4.

Глава 18. Принадлежности кузова и салона

764

Рисунок 18-4.

Надписи на рисунке: 1. Подголовник. 2. Левая / правая передняя подножная декоративная
накладка. 3. Левая / правая задняя подножная декоративная накладка. 4. Левая / правая
внутренняя подножная декоративная накладка. 5. Левая / правая наружная подножная
декоративная накладка. 6. Водительское (переднее пассажирское) кресло в сборе. 7.
Защитная накладка (A). 8. Защитная накладка (B).

(1). Важнейшие моменты установки водительского и переднего пассажирского кресел в
сборе.

Установить на сиденье водительского кресла (в ненагруженном состоянии) с двух сторон
направляющие полозья, затем закрутить крепежные болты в последовательности A, B, C,
D, как показано на рисунке.

Глава 18. Принадлежности кузова и салона

765

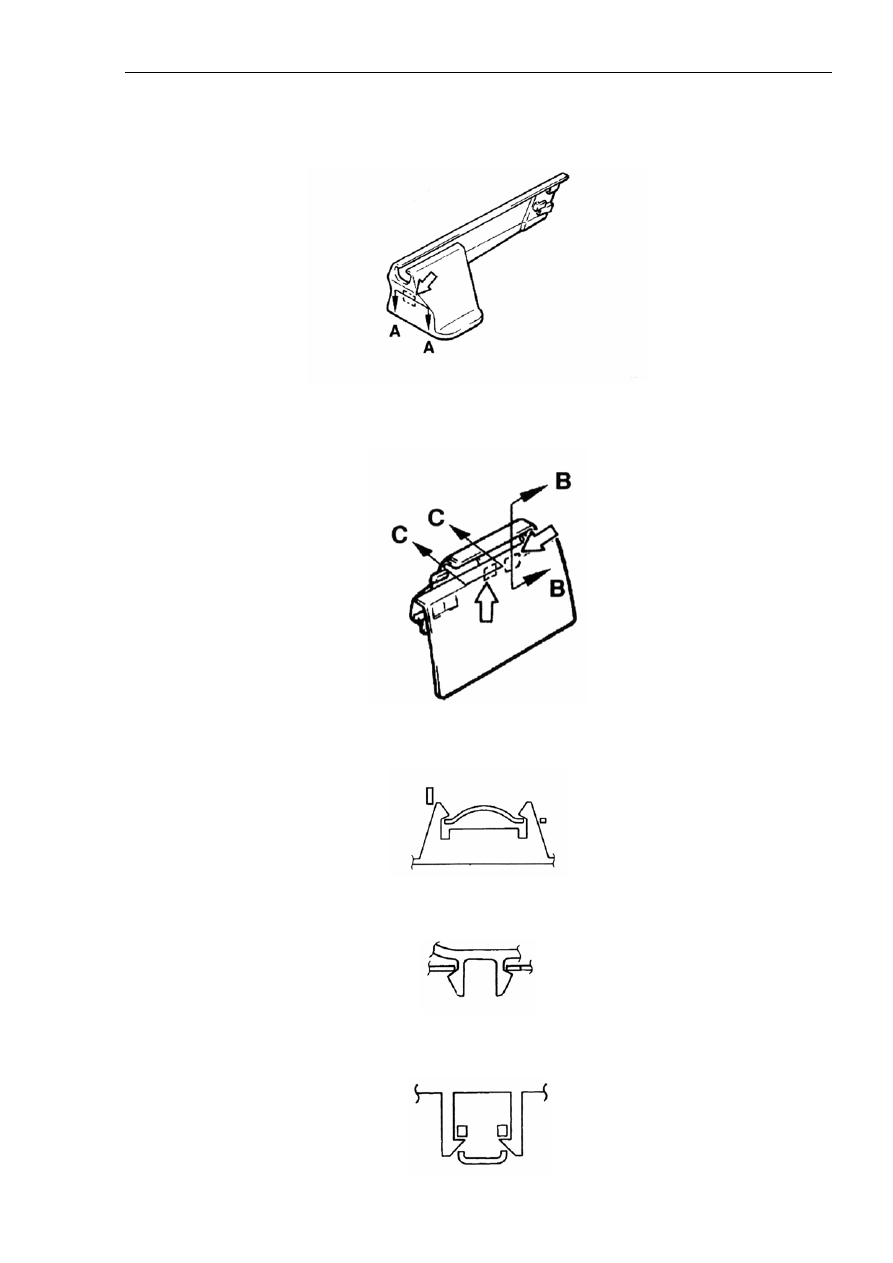

(2). Установка декоративных элементов кресел.

Установка внутренней передней подножной декоративной накладки.

Установка внутренней задней подножной декоративной накладки.

Сечение A-A.

Сечение B-B.

Сечение C-C.

Глава 18. Принадлежности кузова и салона

766

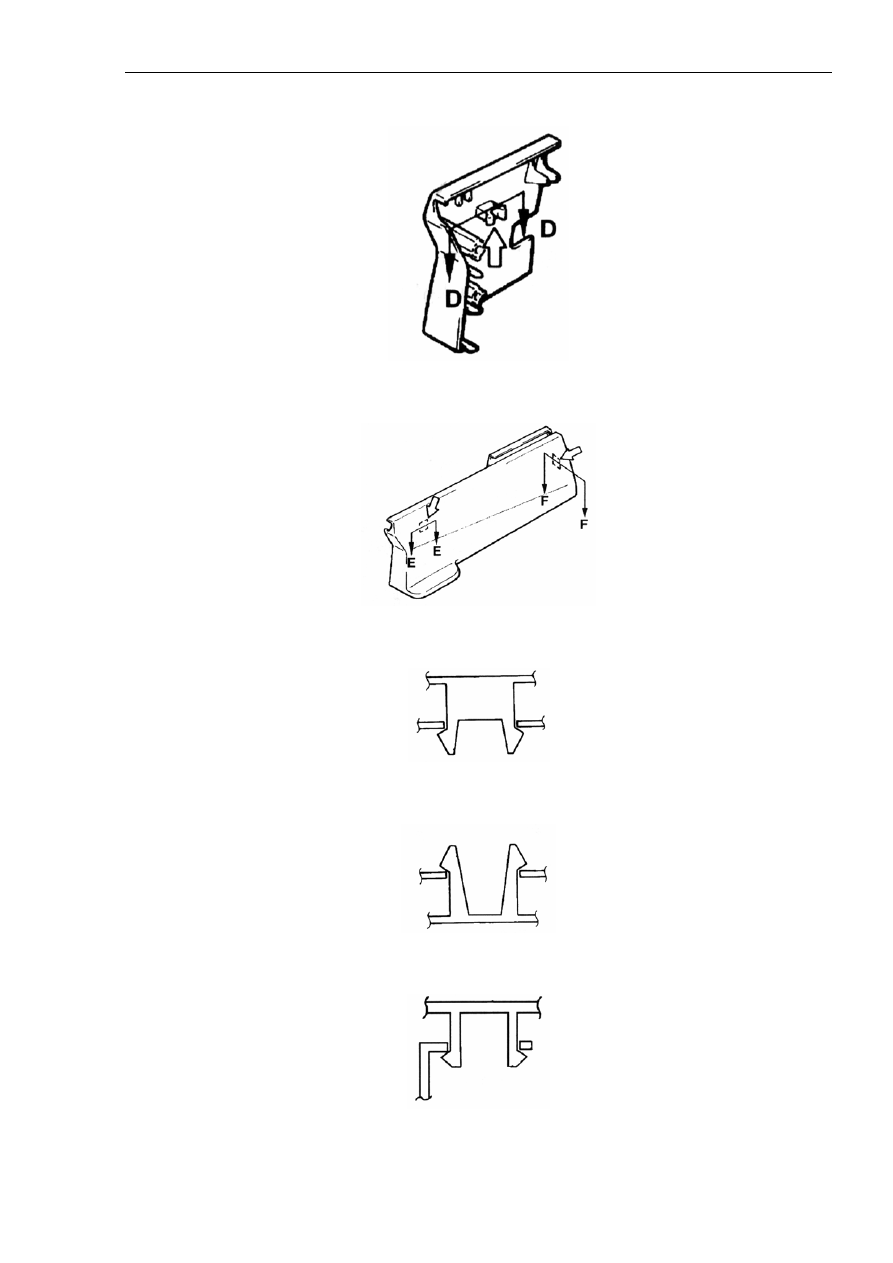

Установка внутренней подножной декоративной накладки.

Установка наружной подножной декоративной накладки.

Сечение D-D.

Сечение E-E.

Сечение F-F.
