Глава 18. Принадлежности кузова и салона



767

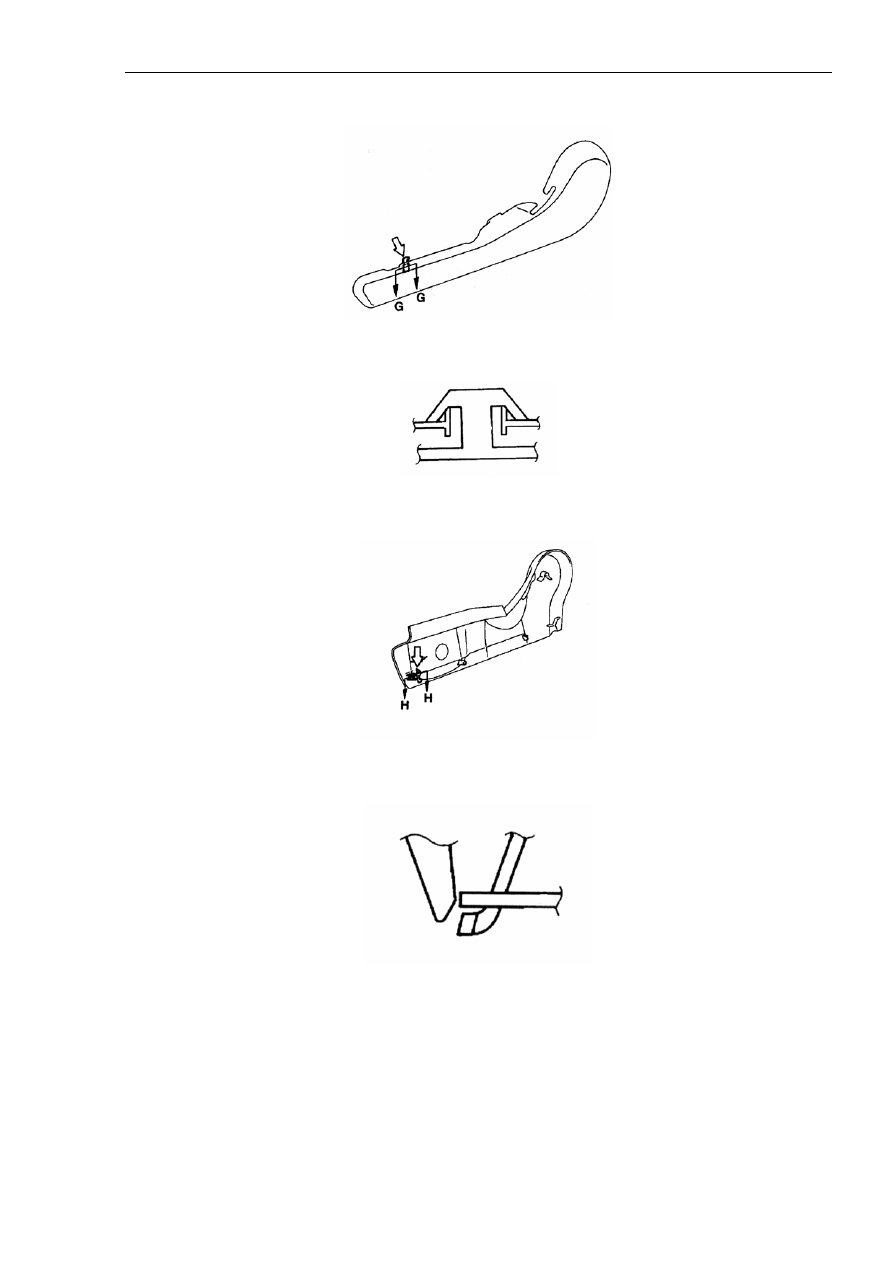

Защитная накладка (A).



Сечение G-G.



Защитная накладка (B).



Сечение H-H.



Глава 18. Принадлежности кузова и салона



768

(3). Важнейшие моменты разборки.

Демонтаж направляющих подголовника.



2. Демонтаж и установка задних кресел в сборе.

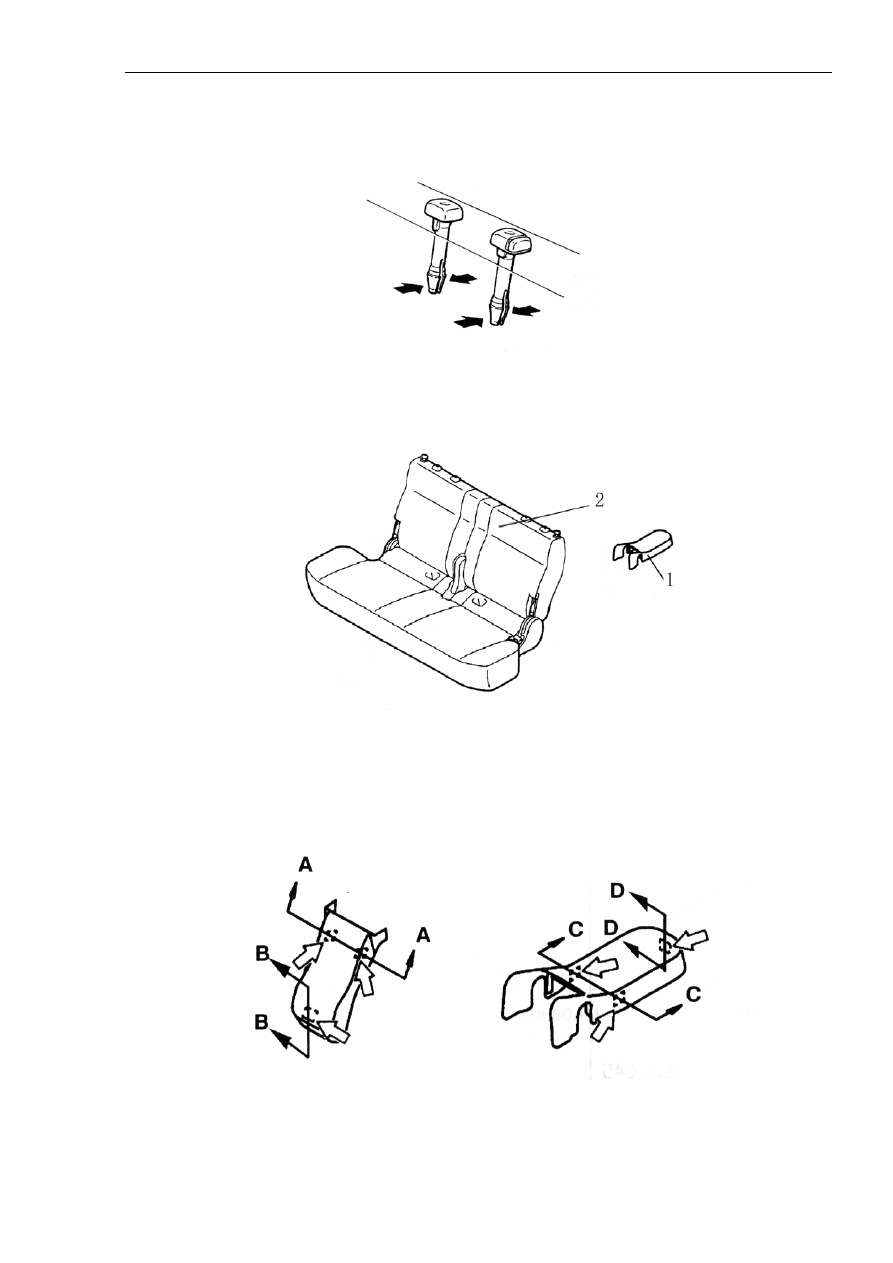

Последовательность демонтажа задних кресел.



Надписи на рисунке: 1. Крышка шарнира кресел. 2. Задние кресла в сборе.

(1). Установка декоративных элементов кресел.

Крышка шарнира кресел.



Глава 18. Принадлежности кузова и салона



769

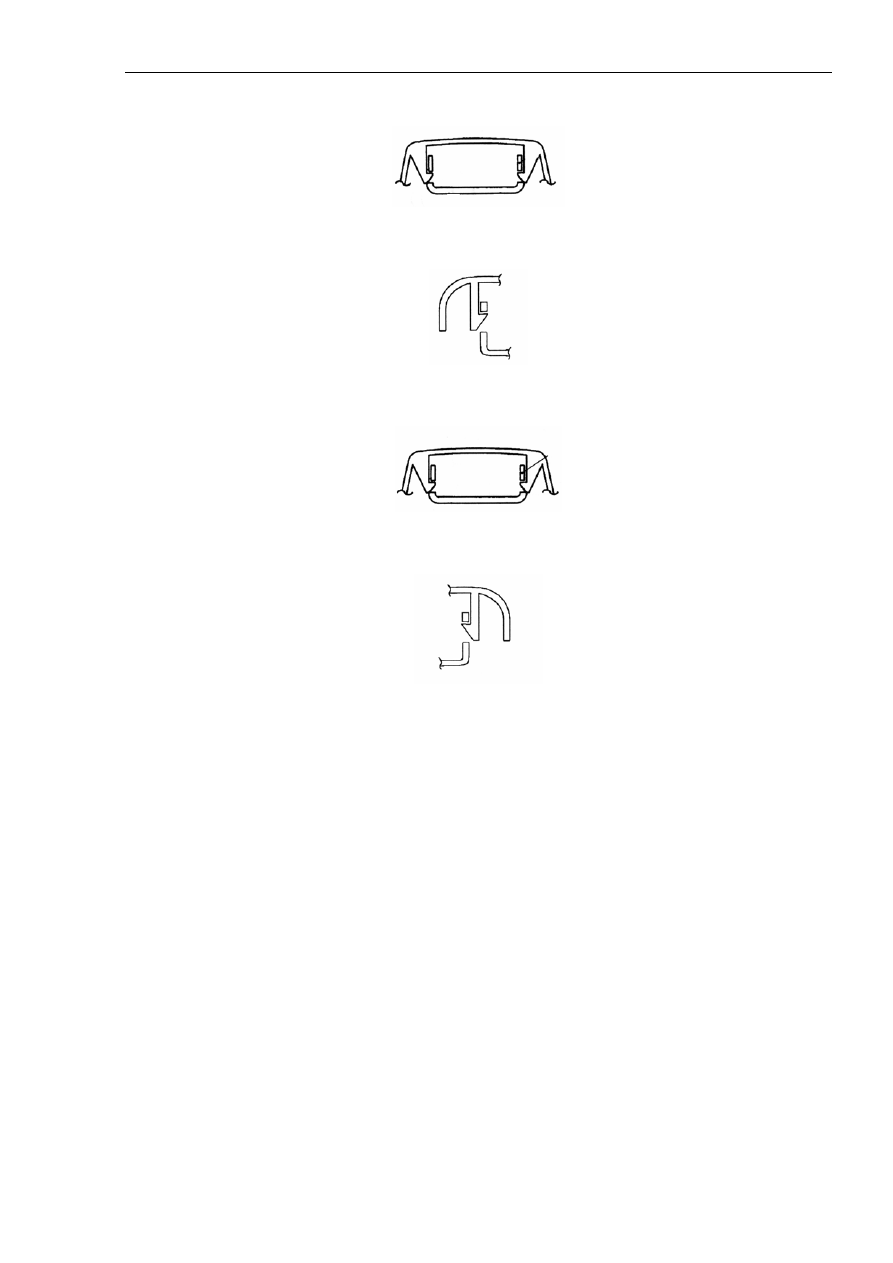

Сечение A-A.



Сечение B-B.



Сечение C-C.



Сечение D-D.



Глава 18. Принадлежности кузова и салона



770

(2). Разборка, сборка.

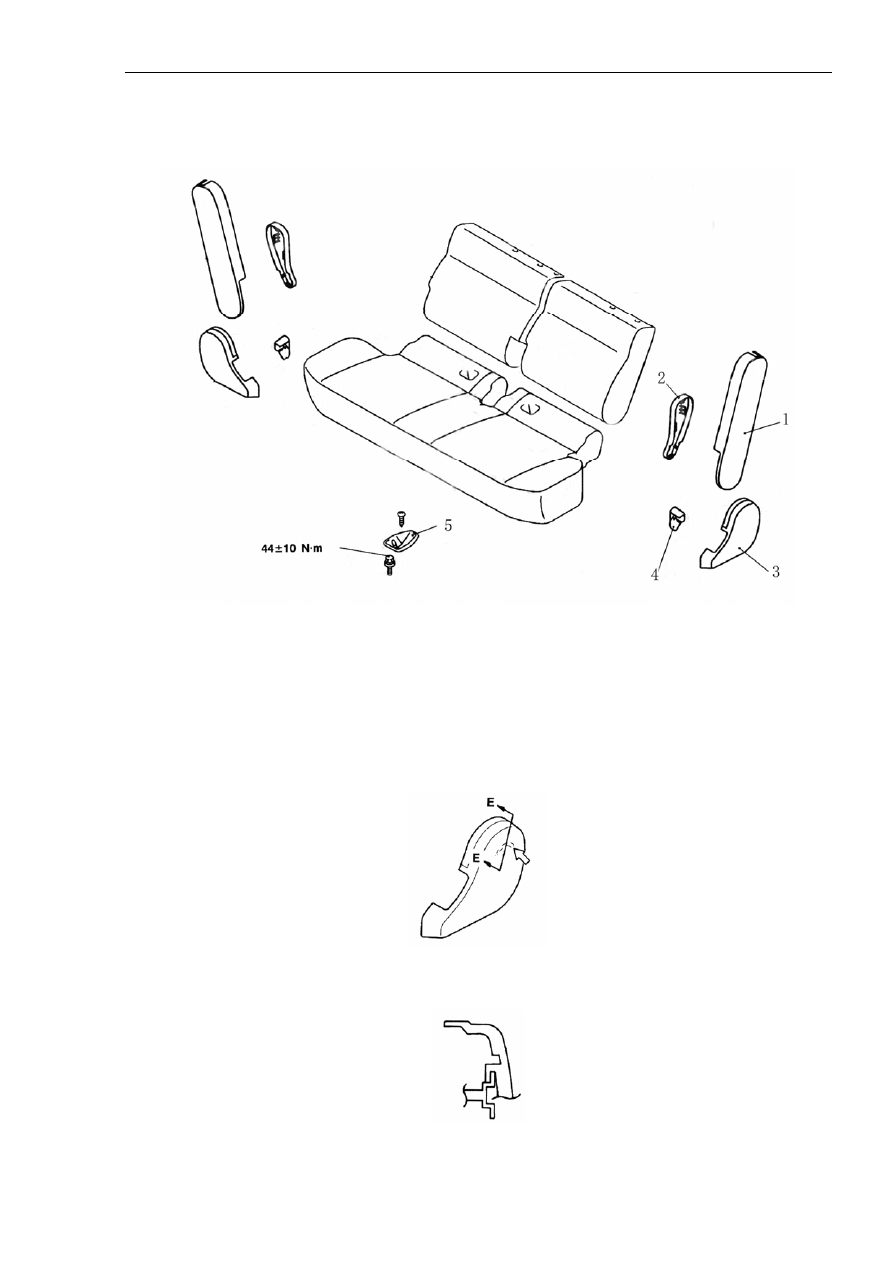

Последовательность разборки.



Надписи на рисунке: 1. Наружная крышка шарнира. 2. Крышка свободного шарнира. 3.
Наклонная крышка в сборе. 4. Внутренняя крышка. 5. Декоративный элемент
фиксирующего крюка.

(3). Установка декоративных элементов кресел.

1. Наклонная крышка в сборе.



Сечение E-E.
