Hafei Princip. Руководство - часть 187

Глава 17. Система рулевого управления



755

Внимание:

Разъемы соединений разборке не подлежат.

2. Разборка и сборка.

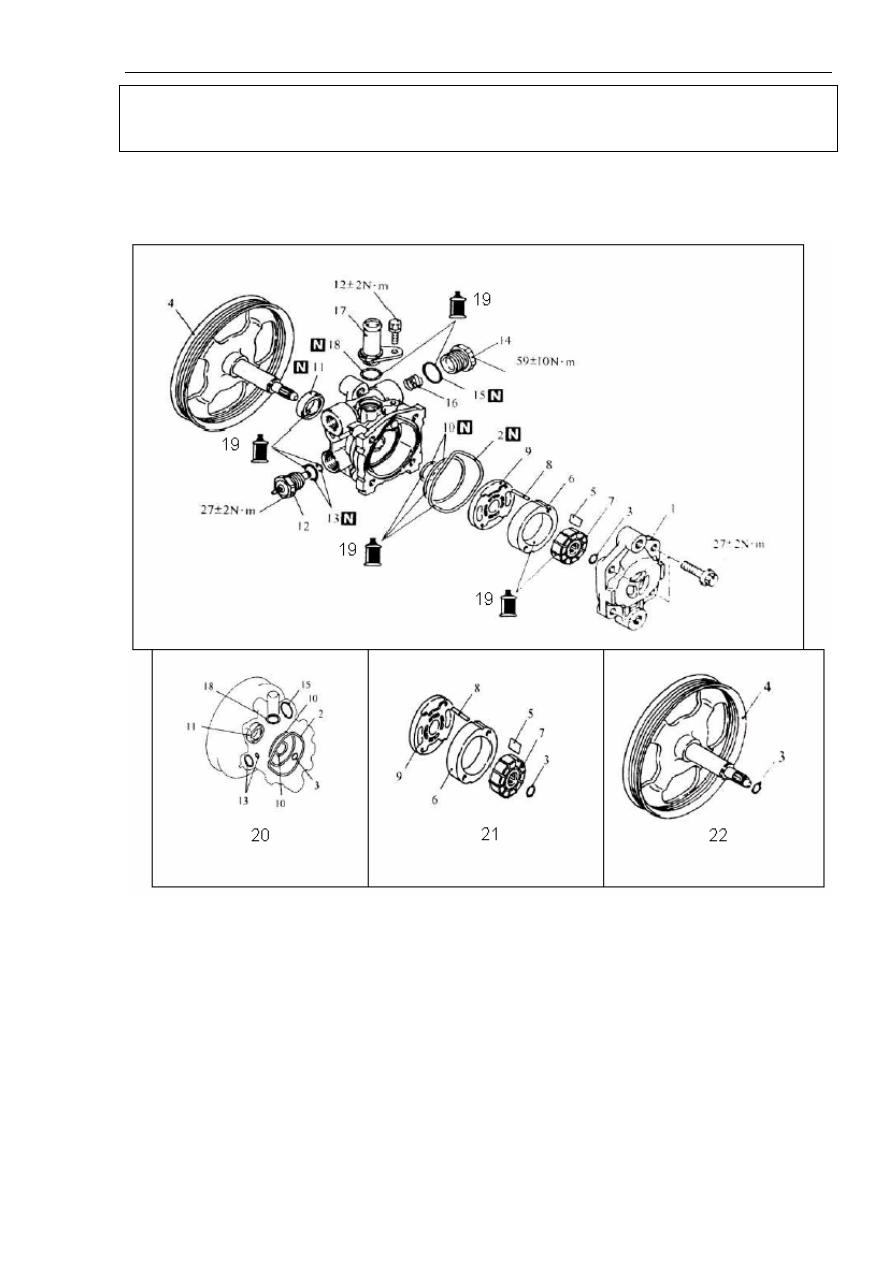

Последовательность разборки показана на рисунке 17-51.



Рисунок 17-51.

Надписи на рисунке: 1. Крышка насоса. 2. Кольцевое уплотнение. 3. Разъемное кольцо. 4.
Шкив и вал ременной передачи. 5. Клапан. 6. Кольцо. 7. Статор. 8. Шплинт. 9. Боковая
пластина. 10. Кольцевое уплотнение. 11. Сальник. 12. Соединение в сборе. 13. Кольцевое
уплотнение. 14. Регулировочная резьбовая пробка. 15. Кольцевое уплотнение. 16.
Пружина регулировки расхода. 17. Соединительное устройство впуска воздуха. 18.
Кольцевое уплотнение. 19. Смазка. 20. Уплотнение гидравлического насоса в сборе. 21.
Части рулевого механизма. 22. Вал со шкивом.



Глава 17. Система рулевого управления



756

Важнейшие моменты сборки.

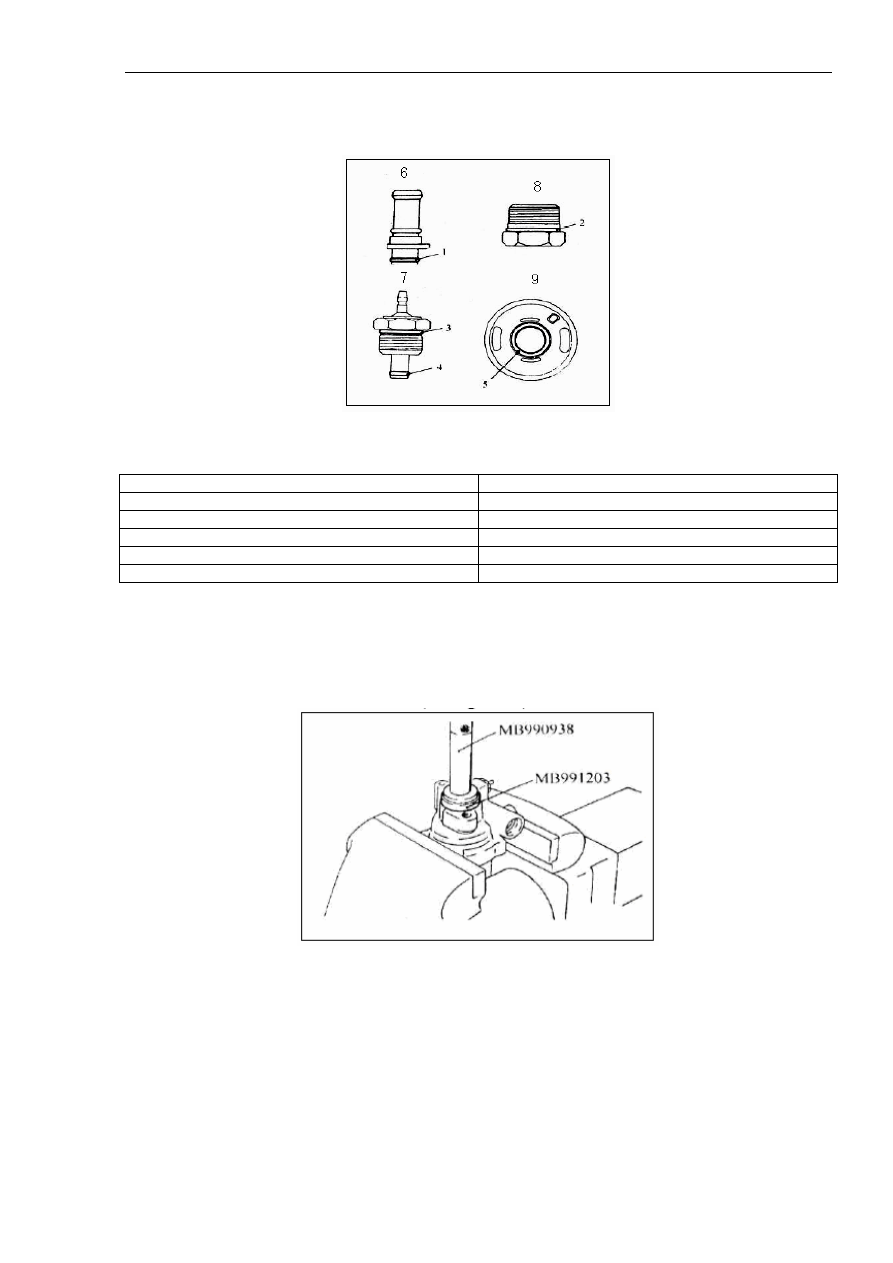

(1). Установка кольцевого уплотнения (см. рисунок 17-52).



Рисунок 17-52.

Номер

Внутренний диаметр × толщина

1 15,8×2,4
2 21,0×1,9
3 14,8×2,4
4 14,8×1,9
5 3,8×1,9



Надписи на рисунке: 6. Соединение. 7. Соединение в сборе. 8. Гайка. 9. Боковая пластина.

(2). Установка сальника (см. рисунок 17-53).



Рисунок 17-53.

(3). Установка кулачкового вала (см. рисунок 17-54).

Глава 17. Система рулевого управления



757



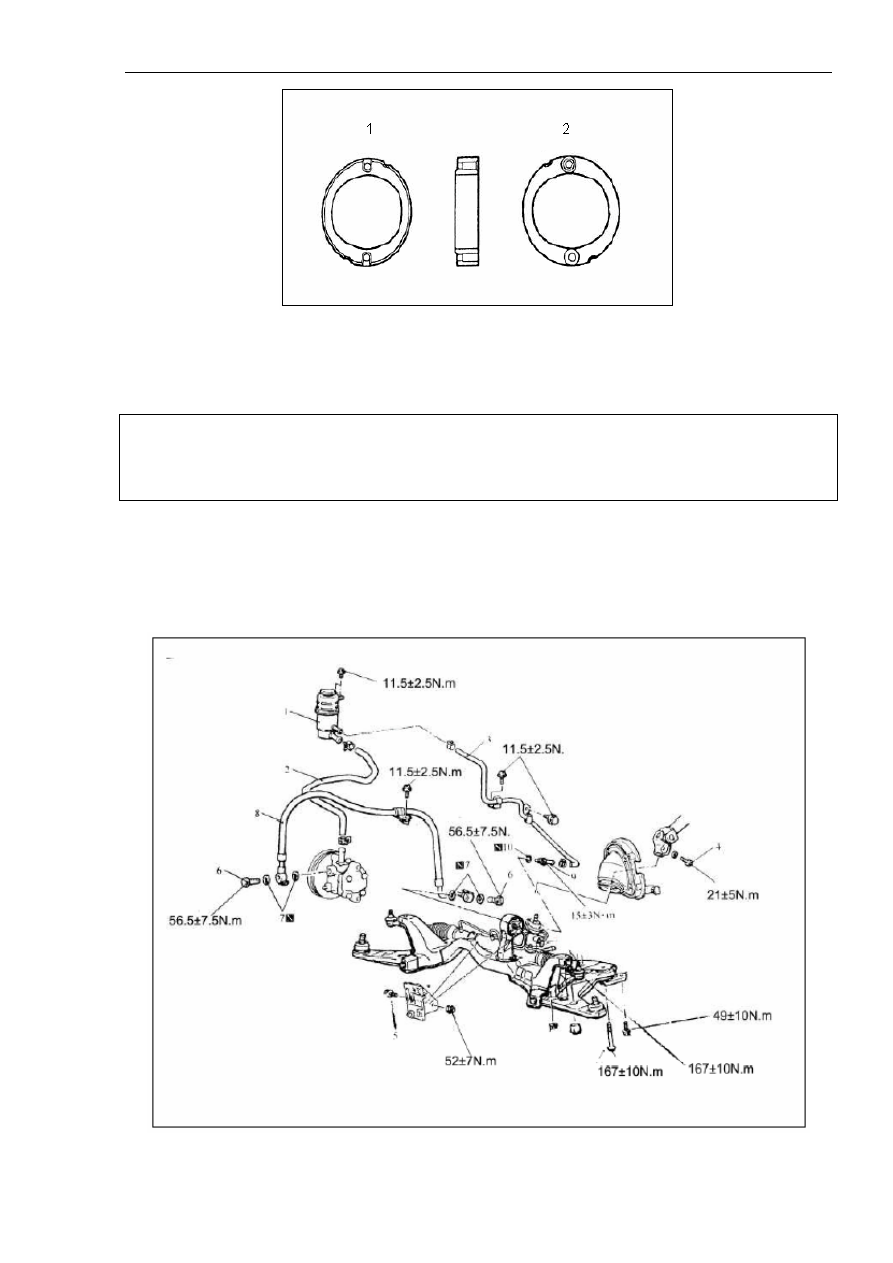

Рисунок 17-54.

Надписи на рисунке: 1. Боковая пластина. 2. Крышка насоса.

Внимание:

Кулачковый вал устанавливается в определенном направлении, на что необходимо
обращать внимание при его установке.

17.10. Гидравлическая магистраль.

1. Демонтаж и установка.

Последовательность демонтажа показана на рисунке 17-55.



Рисунок 17-55.

Глава 17. Система рулевого управления



758

Надписи на рисунке: 1. Гидравлический бачок. 2. Впускной гибкий гидравлический шланг.
3. Возвратный гибкий гидравлический шланг. 4. Соединительный болт рулевой передачи.
5. Соединительный болт опоры двигателя. 6. Болт хомута. 7. Уплотнительная прокладка. 8.
Гибкий шланг высокого давления в сборе. 9. Трубка в сборе. 10. Кольцевое уплотнение.

Важнейшие моменты демонтажа.

(1). Демонтаж болта хомута и возвратного гибкого шланга.

Открутить монтажные болты и гайки поперечной балки, опустить поперечную балку
таким образом, чтобы можно было снять болт хомута и возвратный шланг.

Внимание:

Не следует полностью откручивать монтажные гайки и болты поперечной балки.
