Глава 12. Передняя ось



607

6. Для установки положить малый хомут пыльника на выступ на торце пыльника. При
этом должен присутствовать зазор ‘A’, как показано на рисунке  12-35.



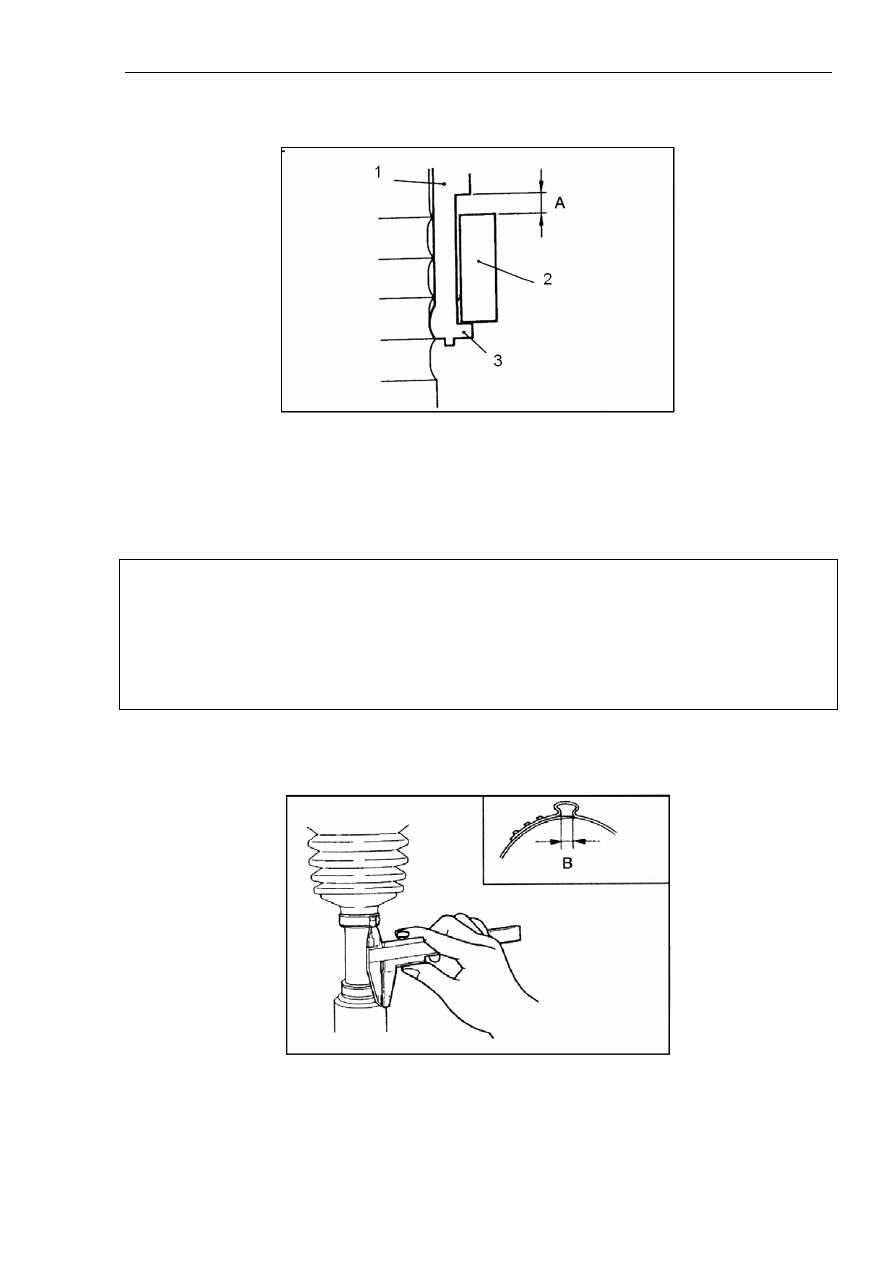

Рисунок 12-35.

Надписи на рисунке: 1. Пыльник. 2. Хомут пыльника (малый). 3. Выступ.

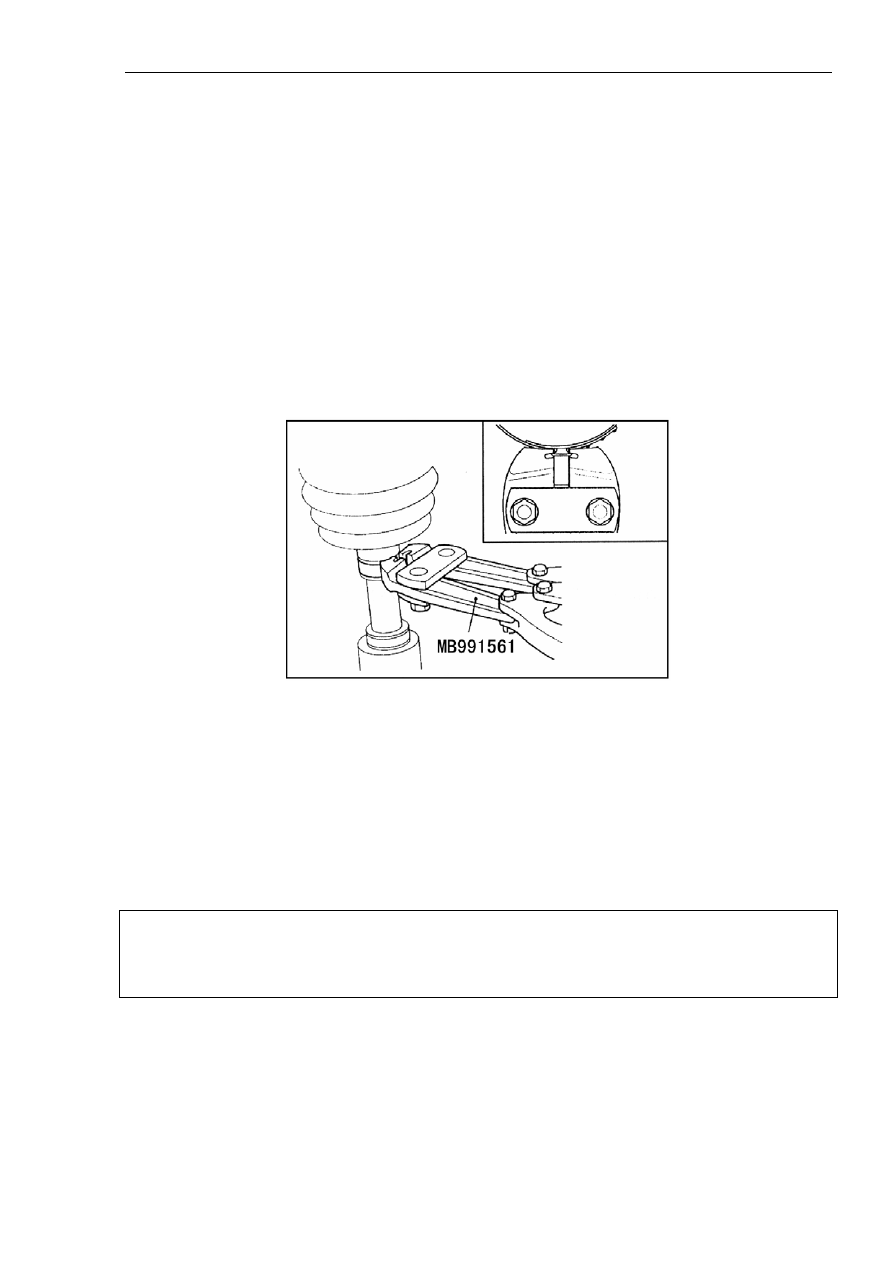

7. Затянуть хомут (малый) с помощью специального ремонтного инструмента.

Внимание:

1. Удерживать ведущий вал в вертикальном положении, концы хомута должны быть
плотно вставлены в заостренный конец специального ремонтного инструмента.

2. Затягивать хомут пыльника до тех пор, пока стопоры специального ремонтного
инструмента не соприкоснутся.

8. Величина затяжки хомута пыльника (B) должна находиться в пределах заданного
диапазона, как показано на рисунке  12-36.



Рисунок 12-36.

Стандартное значение (B): 1,0-1,5 мм.

Глава 12. Передняя ось



608

Если величина затяжки превышает 1,5 мм, выполнить регулировку значения W,
упомянутого в пункте 5, по приведенной ниже формуле, после чего выполнить операцию
7 повторно.

W=5,5-B (например, если B=2,9, то W=2,6).

Если величина затяжки не достигает 1,0 мм, выполнить регулировку значения W,
упомянутого в пункте 5, по приведенной ниже формуле. Взять новый хомут и выполнить
операции 6 и 7 повторно.

W=5,5-B (например, если B=2,3, то W=3,2).

9. Затягиваемая часть хомута не должна выступать. Если она выступает, необходимо
снять хомут, взять новый хомут и выполнить заново операции с 6 по 8, как показано на
рисунке 12-37.



Рисунок 12-37.

10. Вовнутрь пыльника необходимо закачать рекомендованную консистентную смазку в
заданном количестве.

Рекомендованная смазка: консистентная смазка – дисульфид молибдена на литиевой
основе.

Количество: 100+/-10 г.

Внимание:

Для соединения используется только специальная консистентная смазка. Не допускается
смешанное применение старой и новой смазки и смазок различных марок.

11. При установке пыльника величина ‘C’ зазора между торцом пыльника со стороны
большого диаметра и уступом кожуха карданного шарнира шаровой опоры не должна
выходить за пределы диапазона, регламентированного спецификацией (см. рисунок 12-38).

Глава 12. Передняя ось



609



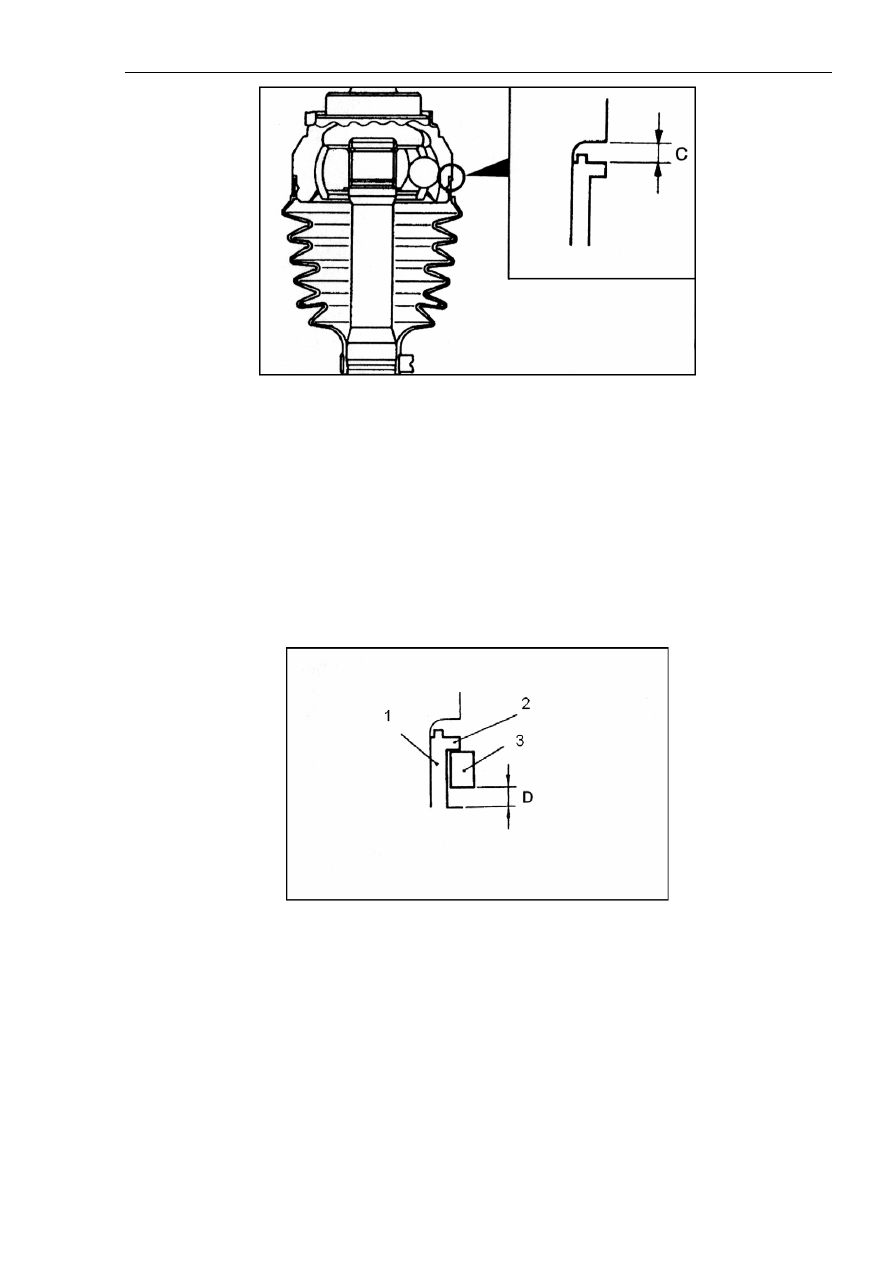

Рисунок 12-38.

Стандартное значение: 0,10-1,55 мм.

12. Таким же образом, как при выполнении операции 6, отрегулировать величину разъема
специального ремонтного инструмента W до заданного значения.

Стандартное значение W: 3,2 мм.

13. Для установки положить большой хомут пыльника на выступ на торце пыльника. При
этом должен присутствовать зазор ‘D’, как показано на рисунке  12-39.



Рисунок 12-39.

Надписи на рисунке: 1. Пыльник. 2. Выступ. 3. Хомут пыльника (большой).

14. Таким же образом, как при выполнении операции 7, затянуть большой хомут
пыльника с помощью специального ремонтного инструмента.

15. Величина затяжки хомута пыльника (E) должна находиться в пределах заданного
диапазона, как показано на рисунке 12-40.

Глава 12. Передняя ось



610

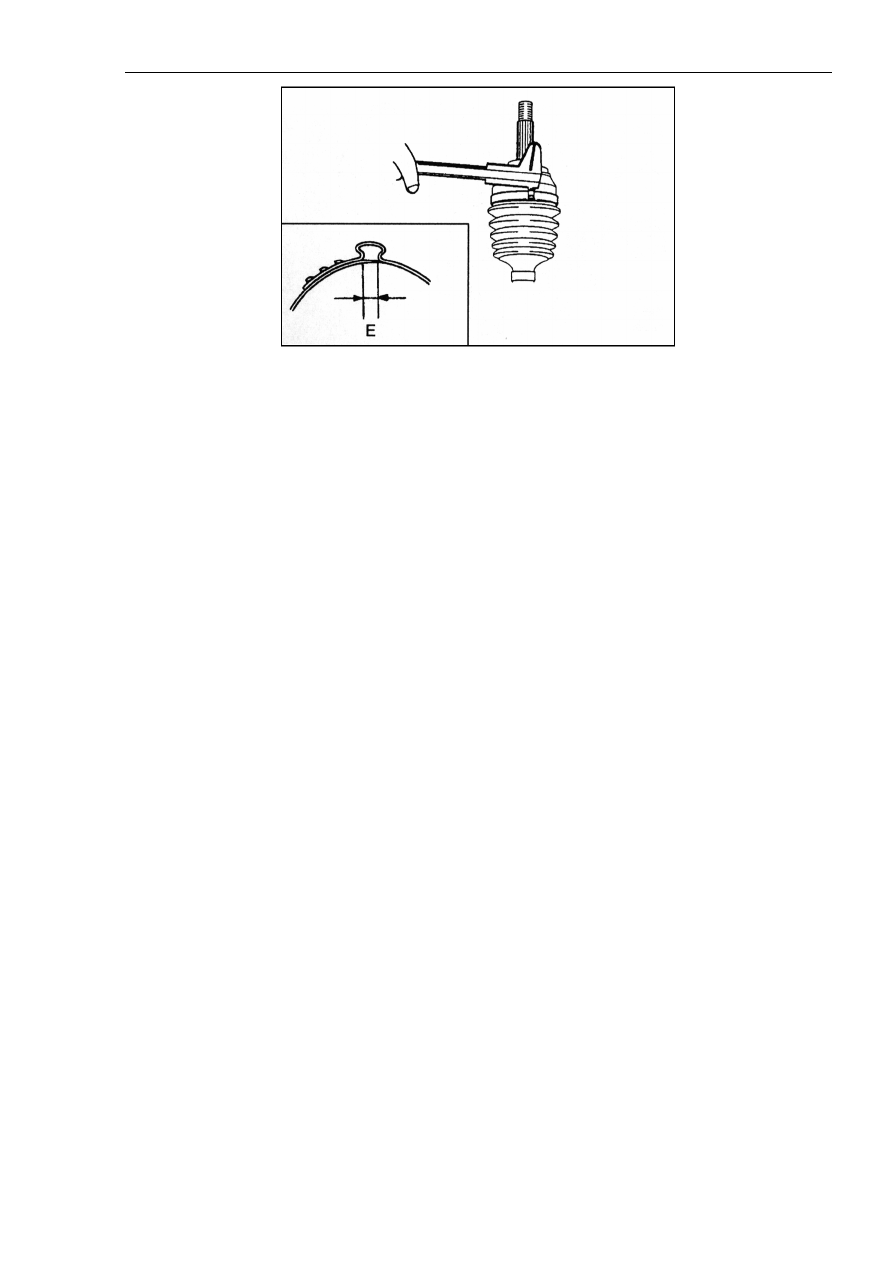

Рисунок 12-40.

Стандартное значение (E): 1,0-1,5 мм.

Если величина затяжки превышает 1,5 мм, выполнить регулировку значения W,
упомянутого в пункте 12, по приведенной ниже формуле, после чего выполнить операцию
14 повторно.

W=5,8-E (например, если E=2,9, то W=2,9).

Если величина затяжки не достигает 1,0 мм, выполнить регулировку значения W,
упомянутого в пункте 12, по приведенной ниже формуле. Взять новый хомут и выполнить
операции 13 и 14 повторно.

W=5,8-E (например, если B=2,3, то W=3,5).

16. Затягиваемая часть хомута не должна выступать. Если она выступает, необходимо
снять хомут, взять новый хомут и выполнить заново операции с 13 по 15.
