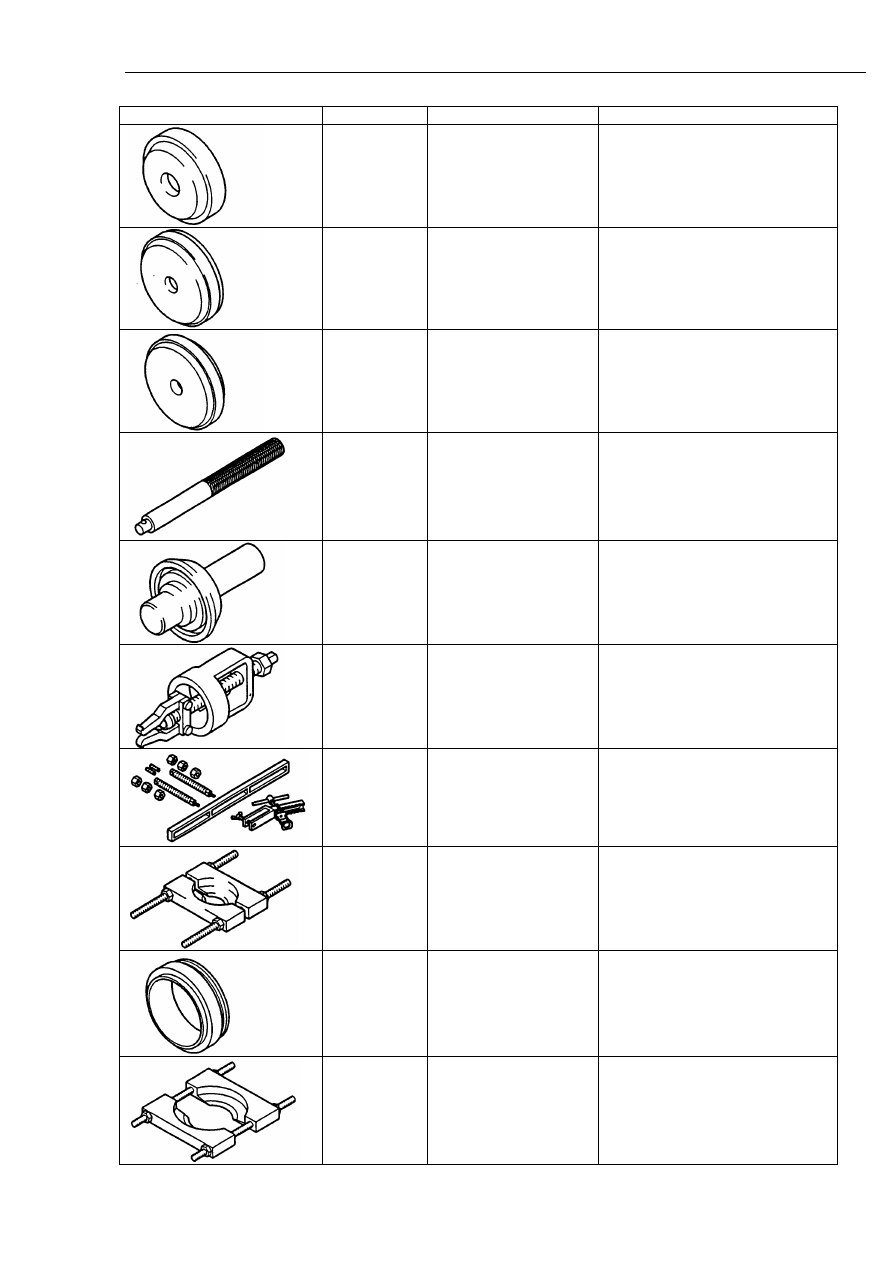

Глава 11. Сцепление и коробка переключения передач



399



Инструмент

Номер части

Наименование

Назначение



MB990927

Приспособление,

устанавливаемое на

монтажный инструмент

Установка крышки уплотнения



MD990934

Приспособление,

устанавливаемое на

монтажный инструмент

Установка наружной обоймы
цилиндрического роликового
подшипника



MD990935

Приспособление,

устанавливаемое на

монтажный инструмент

Установка наружной обоймы
шарикового подшипника кожуха
дифференциала



MD990938

Ручка

Крепится к монтажному
инструменту при необходимости



MB998325

Инструмент для

монтажа сальника

дифференциала

Установка сальника
дифференциала



MB998346

Инструмент для

демонтажа наружной

обоймы подшипника

Демонтаж наружной обоймы
цилиндрического роликового
подшипника



MB998772

Приспособление для

сжатия клапанных

пружин

Демонтаж наружной обоймы
цилиндрического роликового
подшипника



MB998801

Съемное

приспособление для

подшипников

Демонтаж и установка различных
шестерен, подшипников и втулок



MD998826

Насадка монтажного

инструмента

Установка шлицевой ступицы
синхронизатора третьей и
четвертой передачи



MD998917

Съемное

приспособление для

подшипников

Демонтаж и установка различных
шестерен, подшипников и втулок

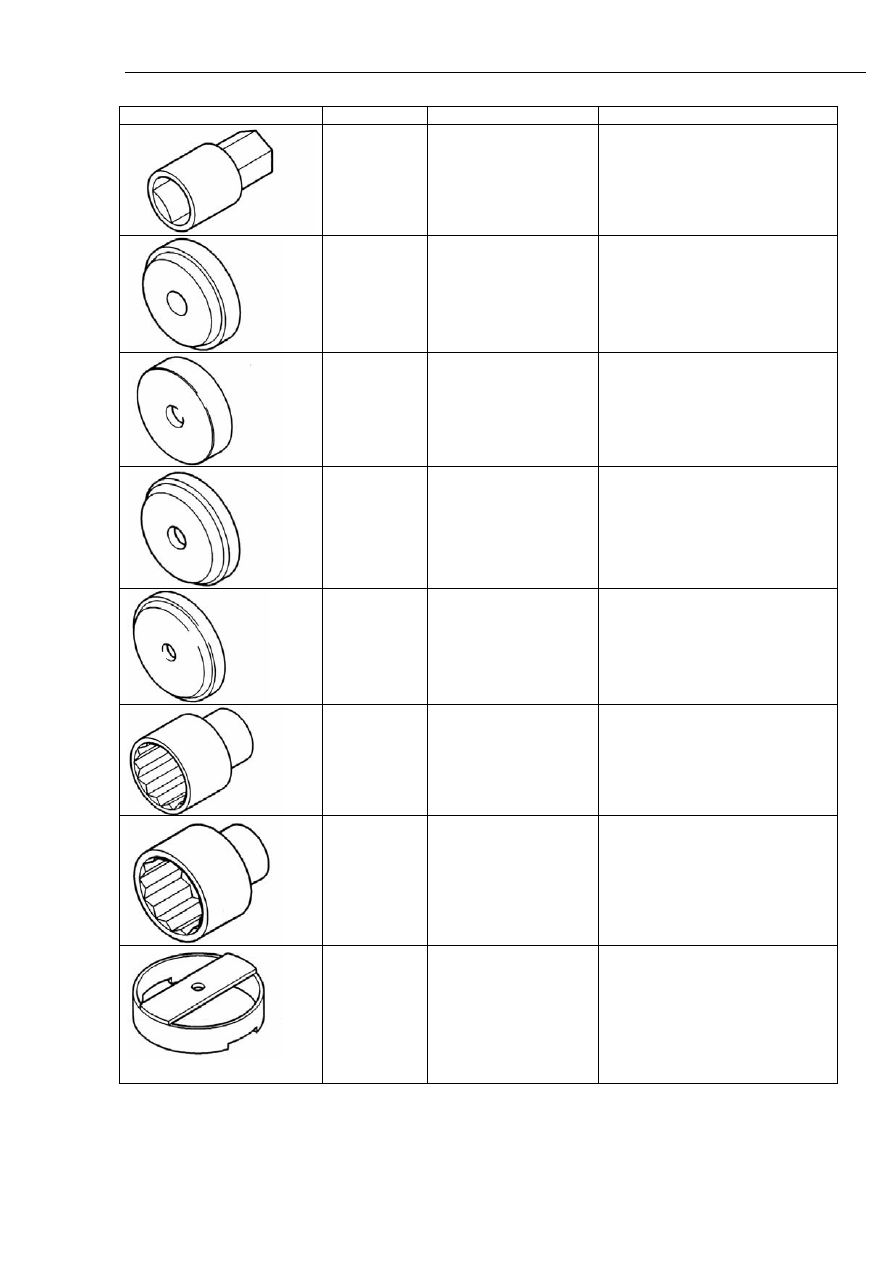

Глава 11. Сцепление и коробка переключения передач



400



Инструмент

Номер части

Наименование

Назначение



MB990607 **

Накидной

динамометрический

ключ с ограничением

по крутящему моменту

Демонтаж и установка
фиксирующей гайки выходного
вала



MB990928 **

Стыковочный элемент

монтажного

инструмента

Демонтаж подшипника ведущей
шестерни раздаточного
механизма



MB990930 **

Стыковочный элемент

монтажного

инструмента

Установка наружной обоймы
конического роликового
подшипника выходного вала



MB990931 **

Стыковочный элемент

монтажного

инструмента

Установка колпачка



MB990936 **

Стыковочный элемент

монтажного

инструмента

Установка наружной обоймы
конического роликового
подшипника выходного вала



MB991625 **

Специальная втулка

(41)

Демонтаж и установка
фиксирующей гайки выходного
вала



MB991626 **

Втулка (60)

Демонтаж и установка
фиксирующей гайки ведущей
шестерни раздаточного
механизма



MB991628 **

Приспособление для

сжатия пружин

- Демонтаж и установка
стопорного пружинного кольца
пониженной передачи – передачи
заднего хода.
- Измерение осевого зазора муфты
сцепления пониженной передачи
и муфты сцепления повышенной
передачи.

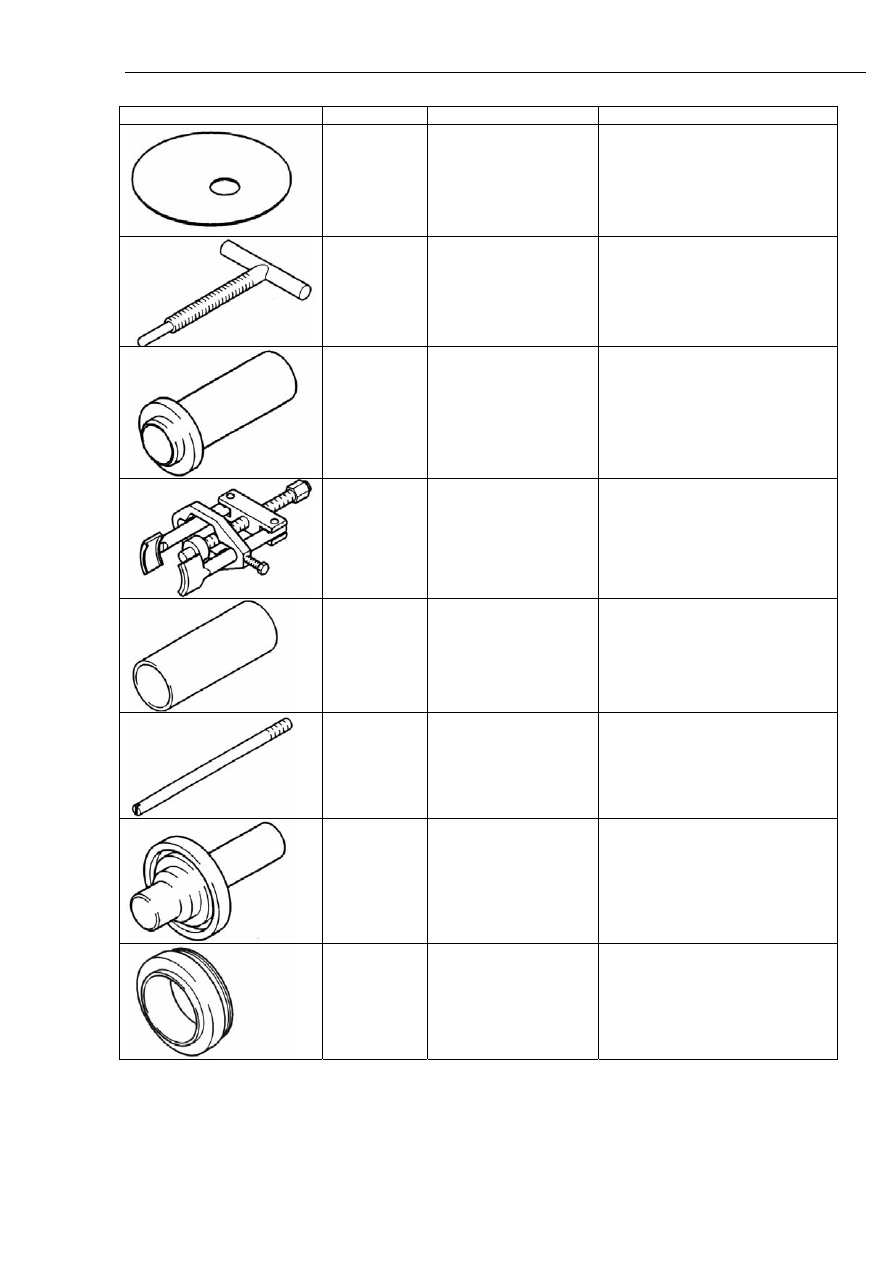

Глава 11. Сцепление и коробка переключения передач



401



Инструмент

Номер части

Наименование

Назначение



MB991631 **

Шаблон стандартного

зазора

Измерение осевого зазора
стопорного механизма
пониженной передачи – передачи
заднего хода и второго
стопорного механизма.



MD998333 **

Инструмент для

демонтажа масляного

насоса

Демонтаж масляного насоса.



MD998334 **

Инструмент для

установки сальника

Установка сальника масляного
насоса.



MD998348 **

Разжимное

приспособление

подшипника и

шестерни

Демонтаж подшипника ведущей
шестерни раздаточного
механизма.



MD998350 **

Инструмент для

установки подшипника

Установка выходного вала.



MD998412 **

Направляющий

стержень

Установка масляного насоса и
ведущей шестерни раздаточного
механизма.



MD998800 **

Инструмент для

установки сальника

Установка подшипника ведущего
вала.



MD998823 **

Стыковочная насадка

монтажного

инструмента (48)

Установка конического
роликового подшипника
выходного вала.

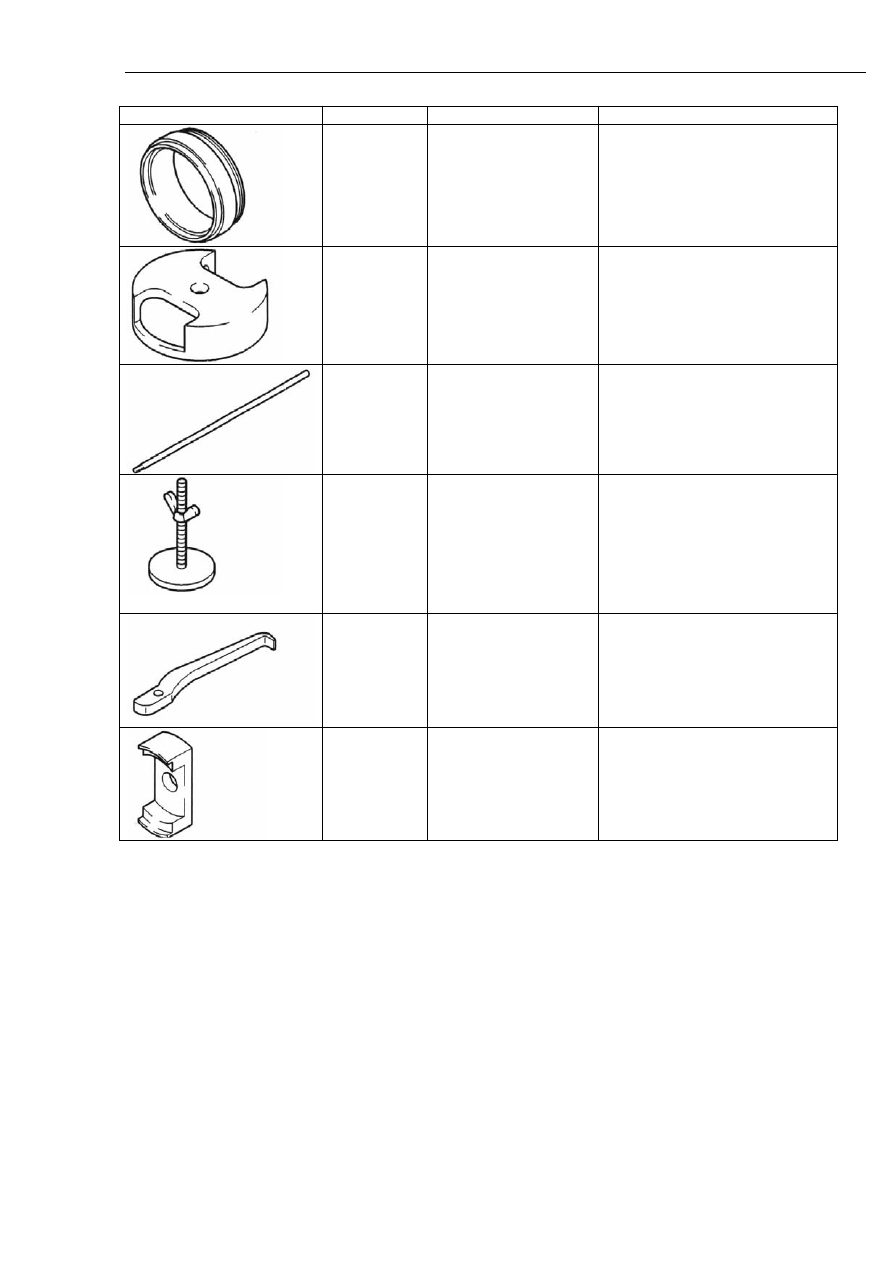

Глава 11. Сцепление и коробка переключения передач



402



Инструмент

Номер части

Наименование

Назначение



MD998829 **

Стыковочная насадка

монтажного

инструмента (60)

Установка подшипника ведущей
шестерни раздаточного
механизма.



MD998907 **

Устройство для

сжимания пружины

Демонтажа и установка
стопорного пружинного кольца
муфты сцепления пониженной
передачи.



MD998913 **

Удлинительный

стержень микрометра

Измерение осевого зазора
стопорного механизма
пониженной передачи – передачи
заднего хода и второго
стопорного механизма.



MD998924 **

Опорная струбцина

устройства для сжатия

пружины

- Демонтаж и установка
стопорного пружинного кольца
пониженной передачи – передачи
заднего хода.
- Измерение осевого зазора муфты
сцепления пониженной передачи
и муфты сцепления повышенной
передачи.



MD999566 **

Дуговой рычаг

Демонтаж наружной обоймы
различных подшипников



MD999590 **

Приспособление для

сжатия пружинного

кольца

Демонтаж и установка
пружинного стопорного кольца
муфты сцепления повышенной
передачи.



Примечания:

- символом ‘*’ обозначен специальный ремонтный инструмент, предназначенный для
механической коробки переключения передач;

- символом ‘**’ обозначен специальный ремонтный инструмент, предназначенный для
автоматической коробки переключения передач.

Остальной инструмент предназначен для ремонта и технического обслуживания коробок
переключения передач обоих типов.
