Глава 11. Сцепление и коробка переключения передач



395

2. Демонтаж и установка.

1). Демонтаж и установка механизма переключения передач.

Внимание:

При демонтаже и установке троса переключения передач следить за тем, чтобы он не задевал
за электронный блок управления системой подушек безопасности.

Операции, выполняемые до начала демонтажа и после завершения установки троса
переключения передач.

- Демонтаж и установка воздушного фильтра (см. описание в соответствующей главе).

- Демонтаж и установка центральной коробки управления (см. описание в соответствующей
главе).

- Демонтаж и установка аккумулятора и опоры аккумулятора.

- Проверка работы механизма переключения передач (выполняется только после завершения
установки, см. описание в соответствующей главе).

* Последовательность демонтажа троса переключения передач (см. рисунок 11-125).



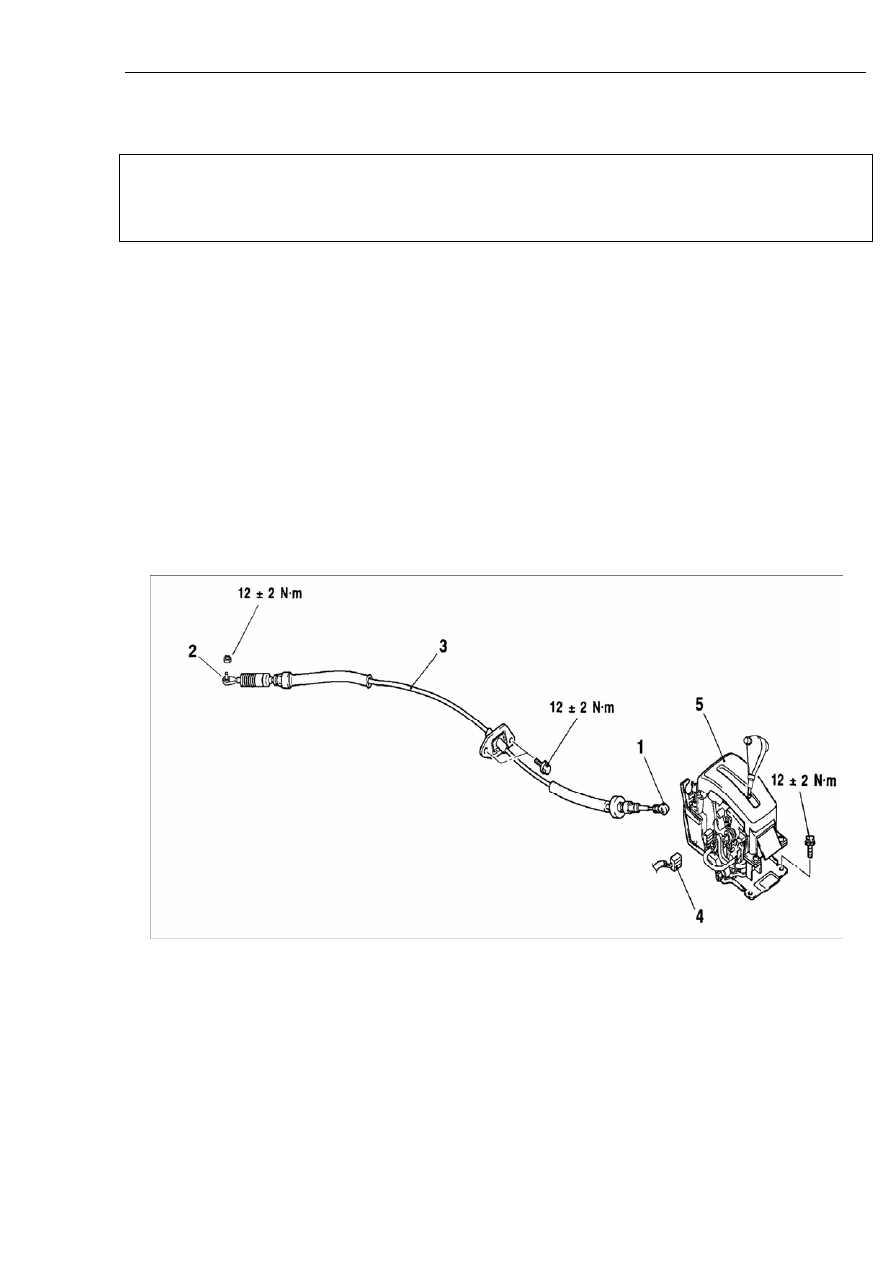

Рисунок 11-125.

1. Соединение троса и рычага переключения передач. 2. Соединение троса и механизма
коробки переключения передач. 3. Трос переключения передач.

* Последовательность демонтажа механизма переключения передач (см. рисунок 11-125).

1. Соединение троса и рычага переключения передач. 4. Головка индикатора. 5. Механизм
переключения передач в сборе.

Глава 11. Сцепление и коробка переключения передач



396

* Важнейшие моменты технического обслуживания и установки (см. рисунок 11-126).

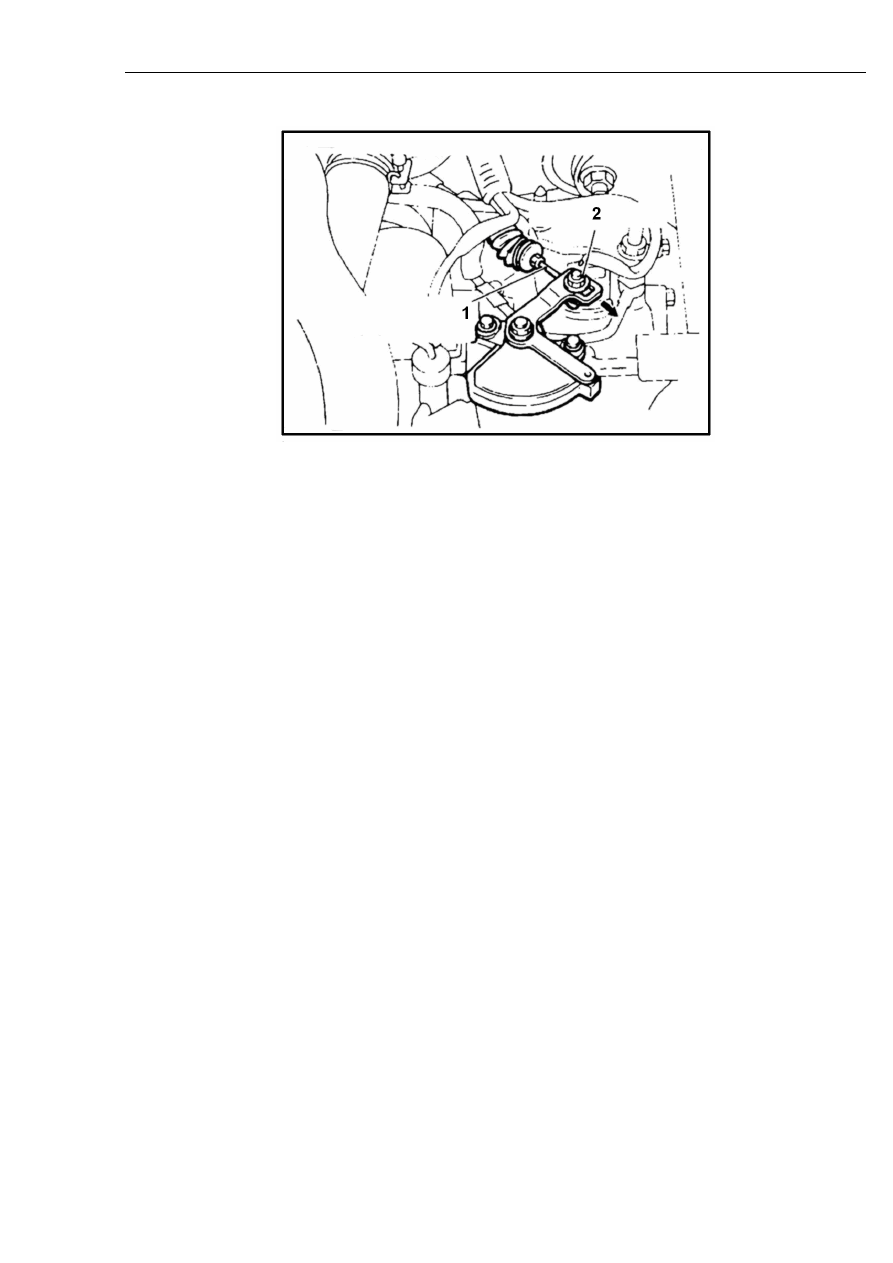

Рисунок 11-126.

Надписи на рисунке: 1. Трос переключения передач. 2. Регулировочная гайка.

Установка троса переключения передач (место соединения с коробкой переключения передач).

1. Установить положение нейтральной передачи ‘N’.

2. Проверить соответствие положения выключатель блокировки переключения передач
положению нейтральной передачи ‘N’.

3. Слегка потянуть трос в направлении, обозначенном на рисунке стрелкой, затем закрутить
регулировочную гайку.

Стандартный момент затяжки: 12+/-2 Н*м.

2). Разборка и сборка механизма переключения передач.

(1). Последовательность разборки (см. рисунок 11-127).

Глава 11. Сцепление и коробка переключения передач



397

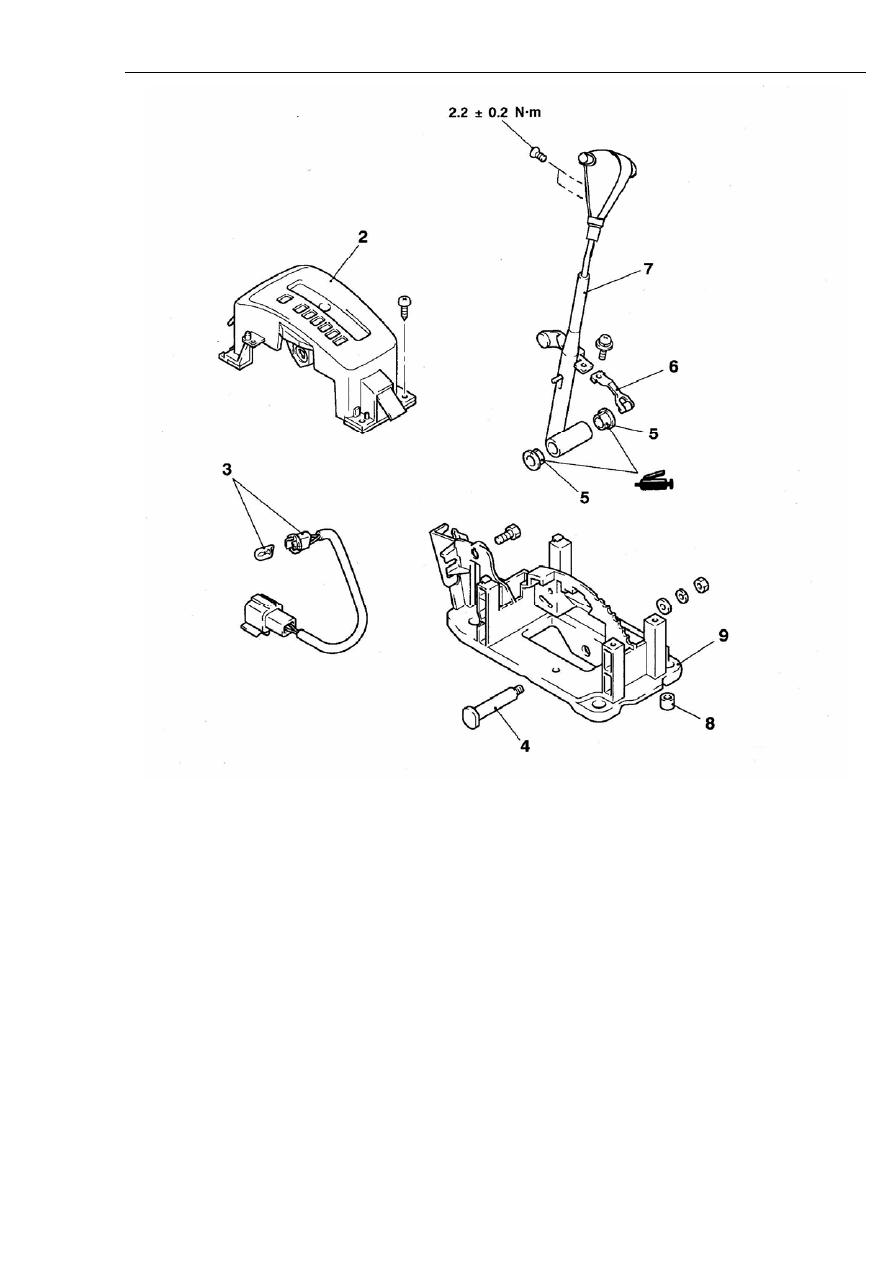

Рисунок 11-127.

Надписи на рисунке: 1. Ручка рычага переключения передач. 2. Панель индикации положения
передачи. 3. Индикатор положения передачи в сборе. 4. Болт. 5. Втулка вала. 6.
Ограничительная пружинная пластина. 7. Рычаг переключения передач в сборе. 8. Втулка. 9.
Монтажное основание в сборе.

(2). Процедура сборки: выполняется в последовательности, обратной процедуре разборки (см.
рисунок 11-127).







Глава 11. Сцепление и коробка переключения передач



398

11.6. Специальный ремонтный инструмент.

Перечень специального ремонтного инструмента приведен в таблице 11-19.

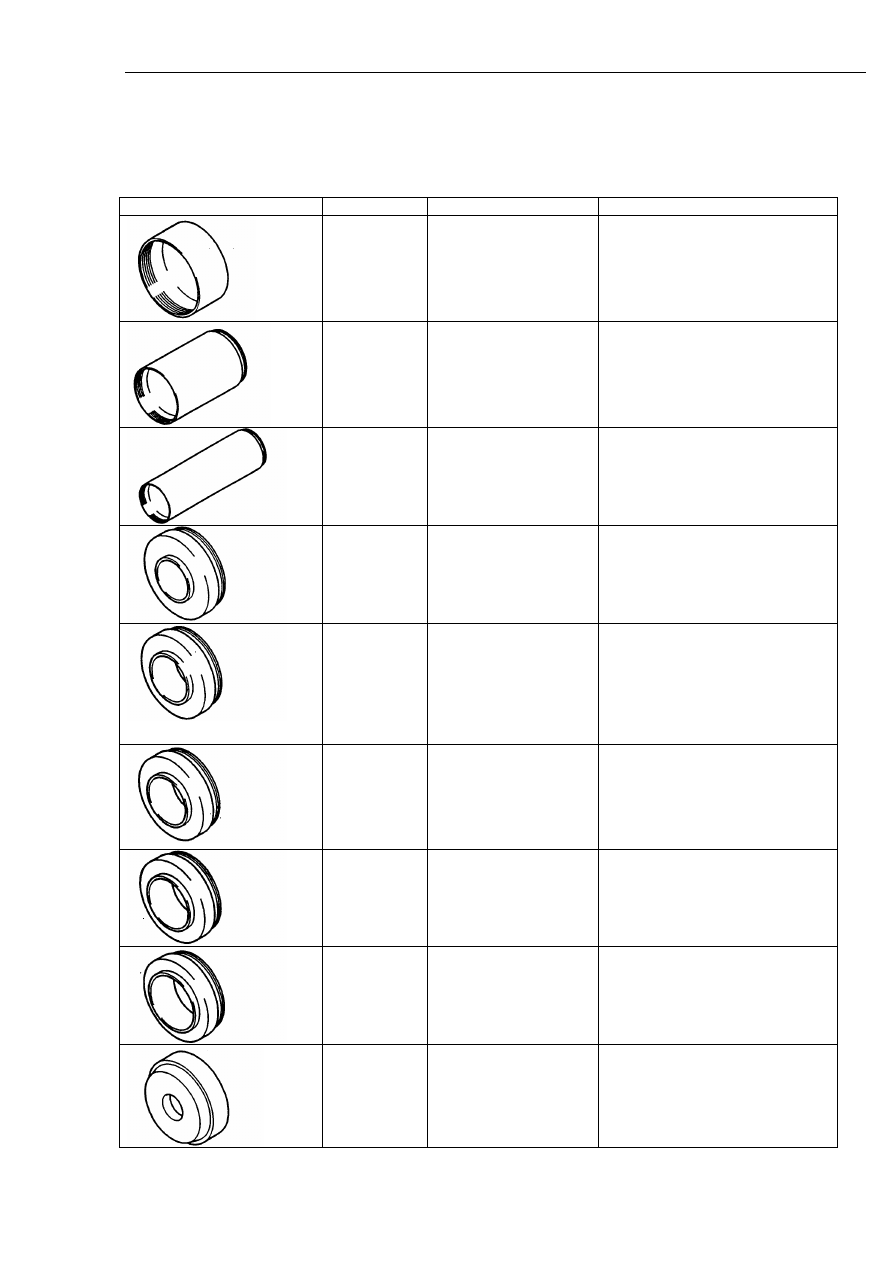

Таблица 11-19.

Инструмент

Номер части

Наименование

Назначение



MD998812

Насадка монтажного

инструмента

Используется вместе с
монтажным инструментом и
приспособлениями,
устанавливаемыми на монтажный
инструмент



MD998813

Монтажный

инструмент-100

Используется вместе с насадкой
монтажного инструмента и
приспособлениями,
устанавливаемыми на монтажный
инструмент



MD998814

Монтажный

инструмент-200

Используется вместе с насадкой
монтажного инструмента и
приспособлениями,
устанавливаемыми на монтажный
инструмент



MD998817

Приспособление,

устанавливаемое на

монтажный инструмент

(34)

Установка переднего подшипника
входного вала



MD998818

Приспособление,

устанавливаемое на

монтажный инструмент

(38)

Установка заднего подшипника
входного вала, внутренней
обоймы роликового подшипника,
шестерни передачи заднего хода,
игольчатого подшипника качения,
втулки подшипника шестерни
передачи заднего хода



MD998819

Приспособление,

устанавливаемое на

монтажный инструмент

(40)

Установка шлицевой ступицы
синхронизатора пятой передачи и
передачи заднего хода,
подшипника кожуха
дифференциала и шестерни
четвертой передачи



MD998820

Приспособление,

устанавливаемое на

монтажный инструмент

(42)

Установка скользящей втулки
шестерни пятой передачи и
скользящей втулки шестерни
второй передачи



MD998822

Приспособление,

устанавливаемое на

монтажный инструмент

(46)

Установка скользящей втулки
шестерни первой передачи и
шлицевой ступицы
синхронизатора первой передачи
и передачи заднего хода



MB990926

Приспособление,

устанавливаемое на

монтажный инструмент

Установка сальника входного
вала кожуха муфты сцепления
